Udskift PTFE-slangekobling på dobbeltextruder (H2D og H2C)

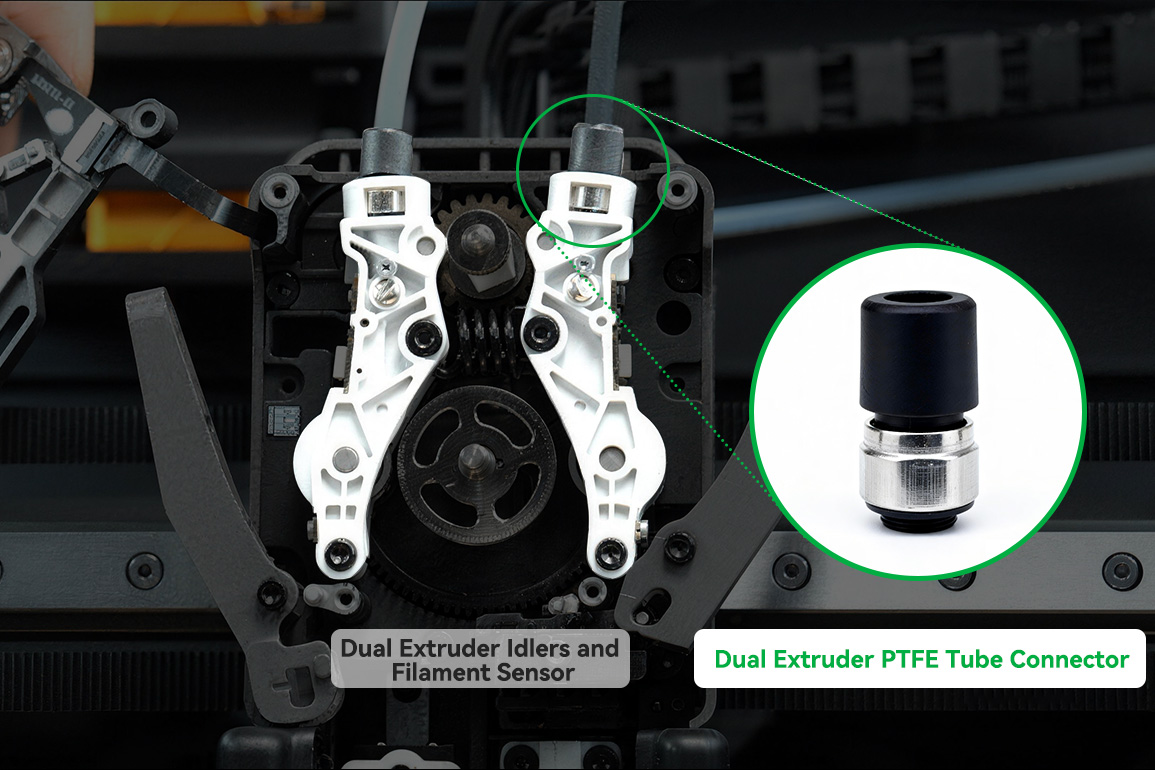

PTFE-slangekobling til dobbeltextruder

PTFE-slangekoblingen til dobbeltextruderens idlers er en pneumatisk kobling, der er monteret på drivstangen. Den bruges til at fastgøre PTFE-slangen, så filamentet kan løbe jævnt ind i printeren.

Egnede printermodeller

• H2C
• H2D
• H2D Pro

Hvornår skal du bruge denne vejledning

• PTFE-slangekoblingen til dobbeltextruderen er beskadiget
• Dobbeltextruderens idlers kan ikke fastholde PTFE-slangen

Nødvendige værktøjer og materialer

• Brækjern eller fladhovedet skruetrækker
• H2.0 unbrakonøgle
• Ny PTFE-slangekobling til dobbeltextruder

Kontakt os ved at oprette en supportsag for at få den nye PTFE-slangekobling til dobbeltextruderen.

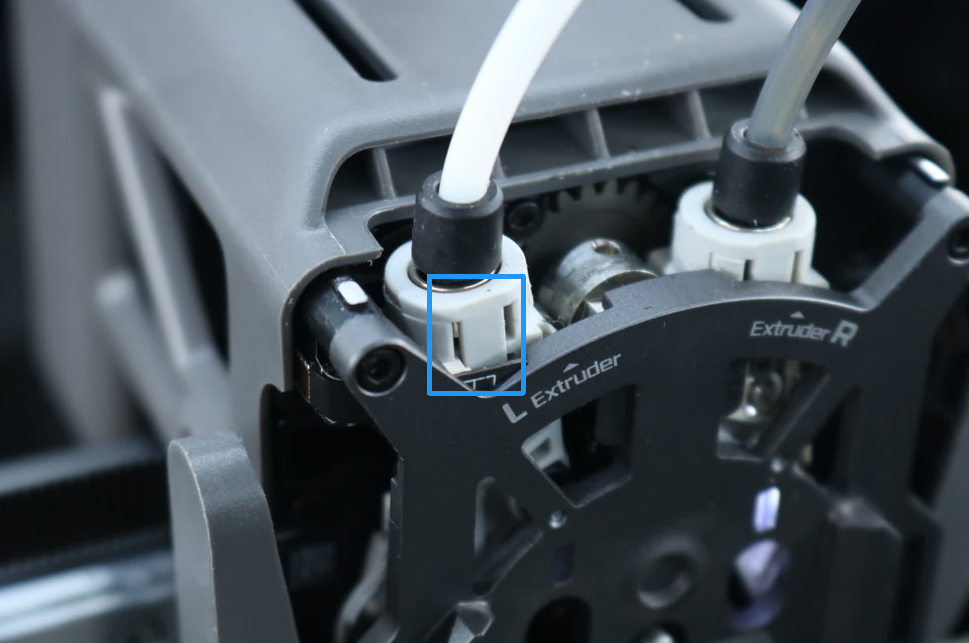

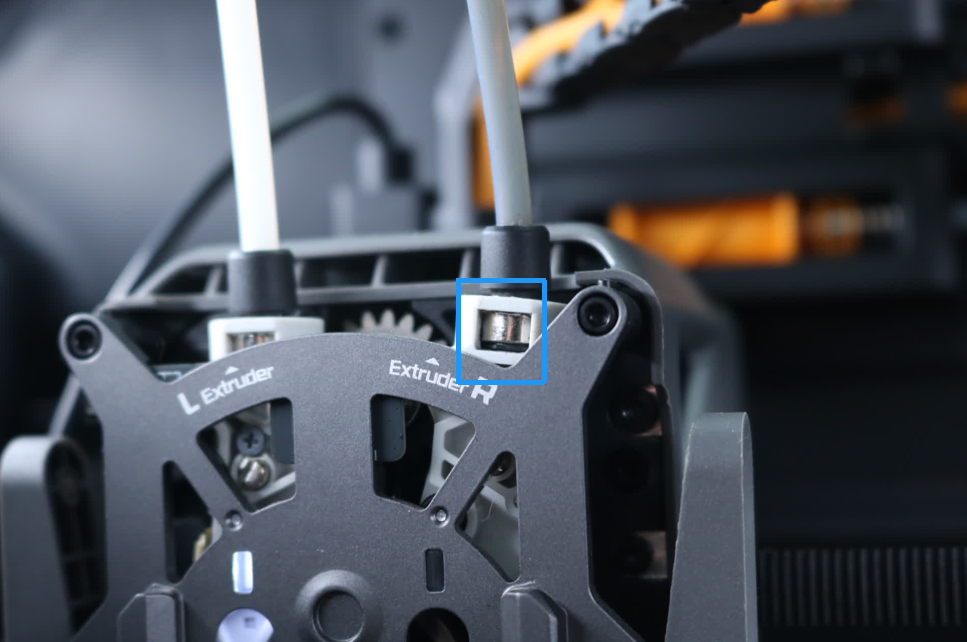

Den venstre idler kan få sin pneumatiske kobling udskiftet. Den højre idler kan ikke, og kræver, at du udskifter hele idler-enheden.

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning og dermed skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne vejledning, kan du oprette en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Afmontering af den gamle PTFE-slangekobling til dobbeltextruder

1. Sænk varmebeddet

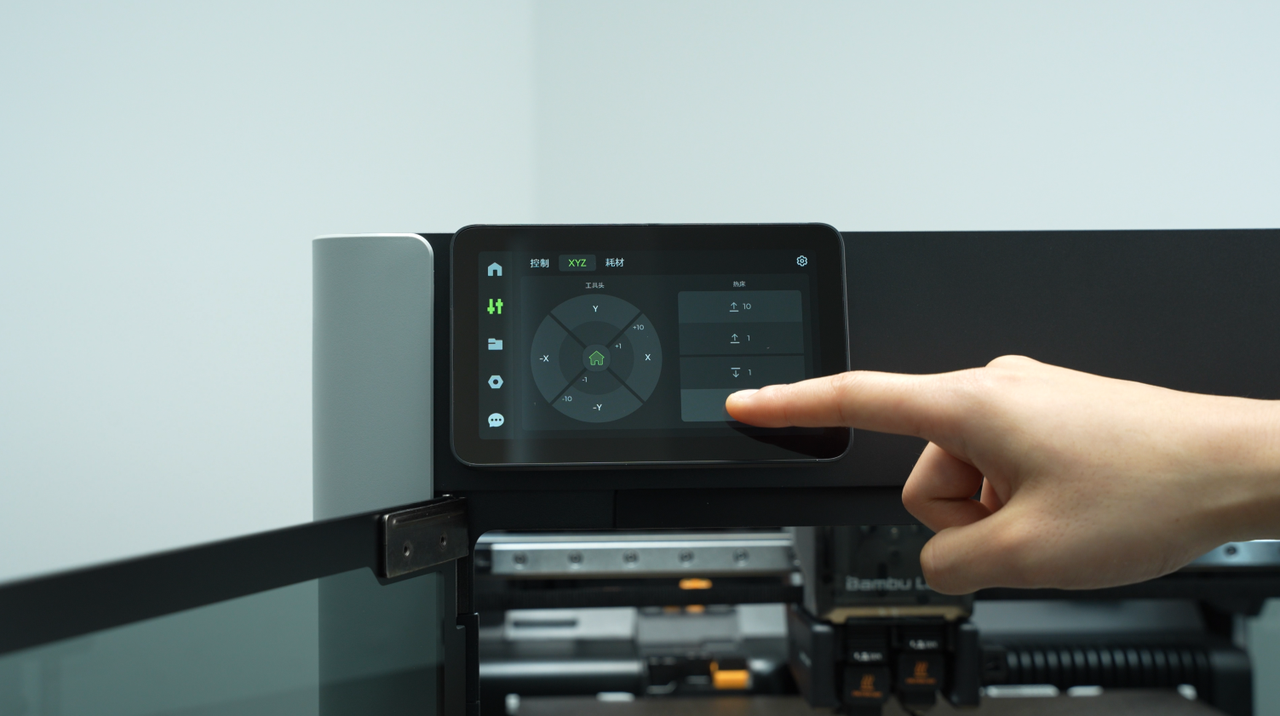

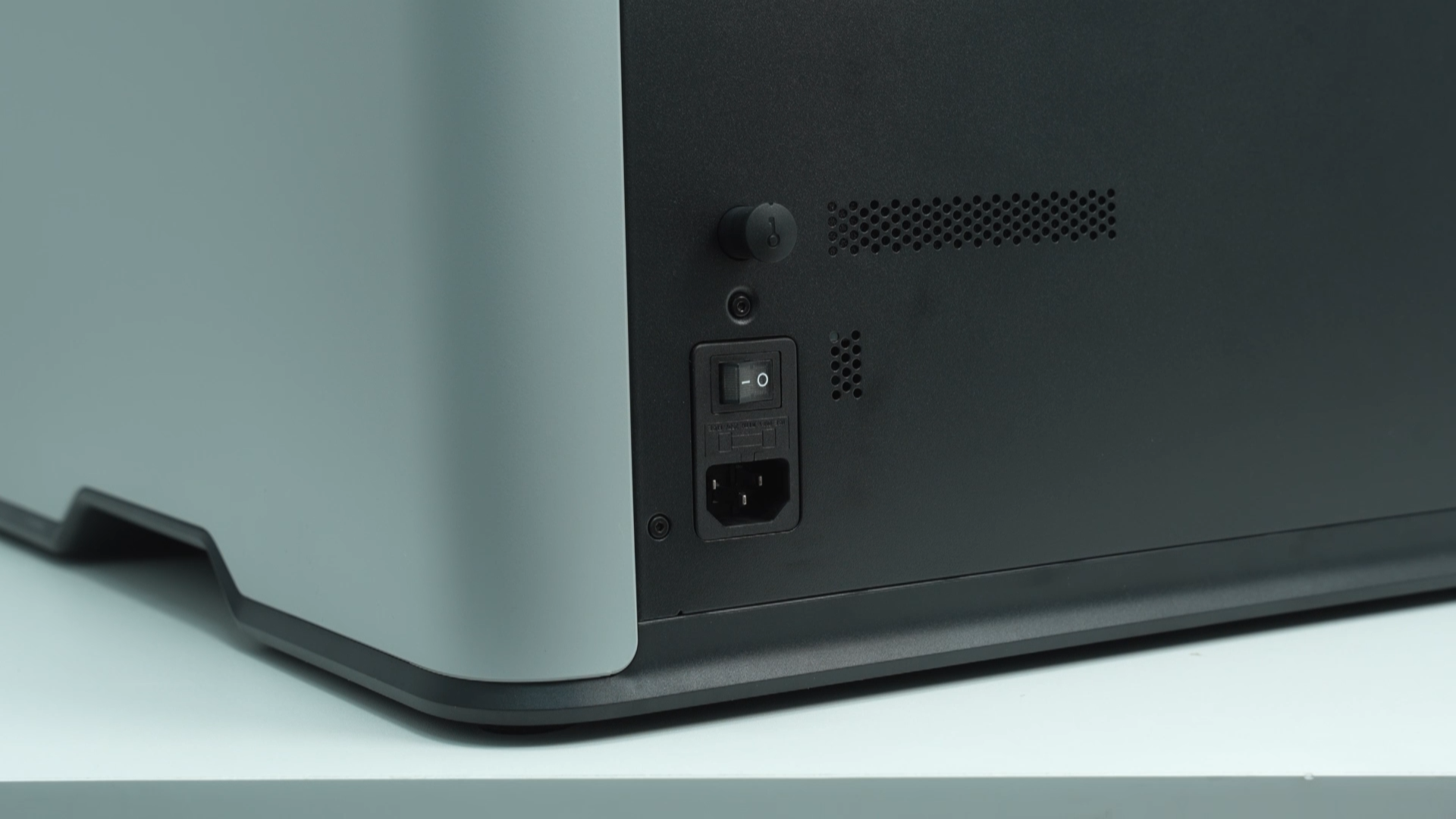

Brug skærmen til at sænke varmebeddet, sørg for at hotend er ved stuetemperatur, og sluk derefter printeren.

2. Fjern toolheadets frontdæksel eller Toolhead Enhanced Cooling Fan

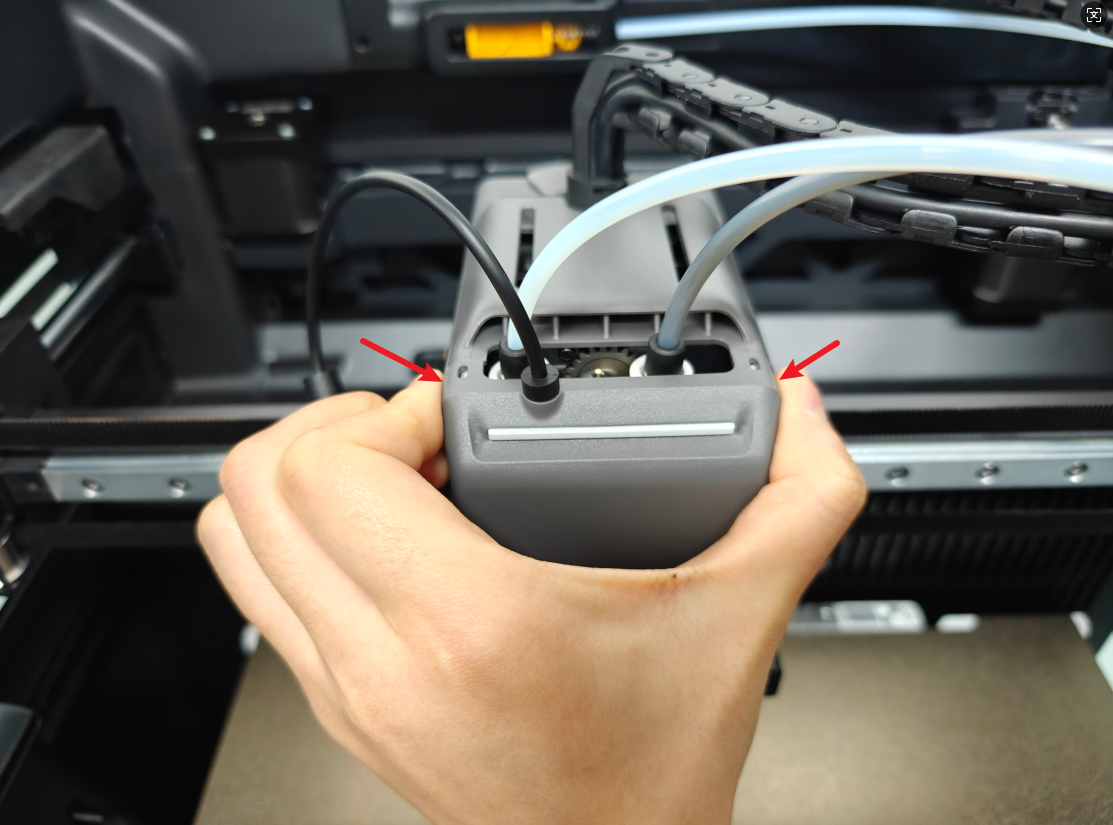

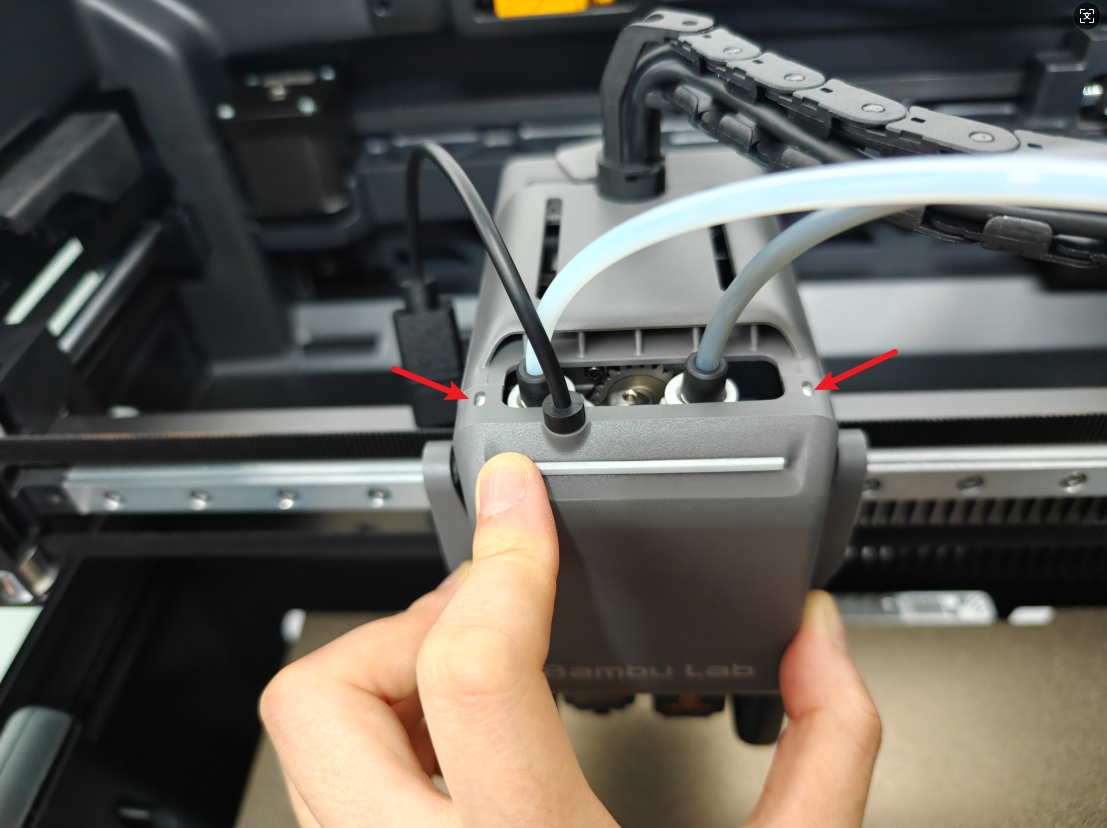

Hvis printeren ikke har en Toolhead Enhanced Cooling Fan monteret, så tag fat i de to øverste hjørner af toolheadets frontdæksel, og løft det opad for at fjerne det.

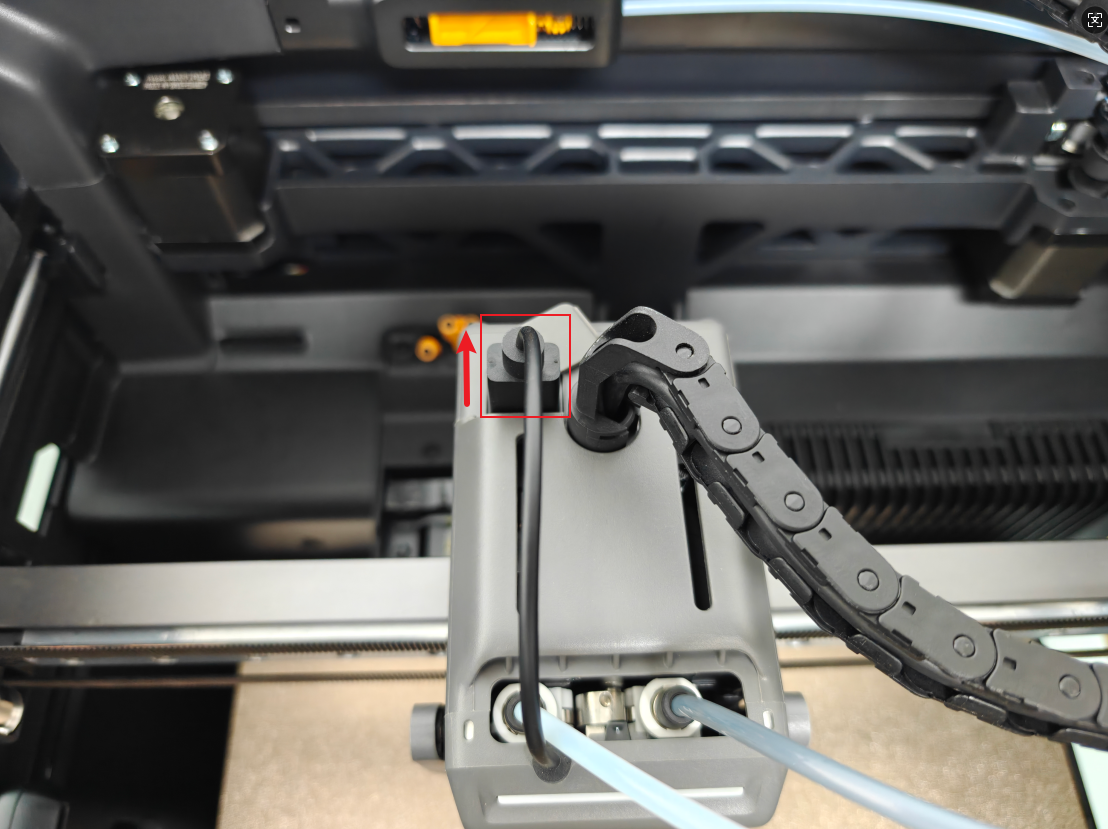

Hvis printeren er udstyret med en Toolhead Enhanced Cooling Fan, så træk opad for at frakoble ventilatorens stik. Tag derefter fat i toppen af Toolhead Enhanced Cooling Fan, og løft opad for at fjerne den.

3. Fjern PTFE-slangerne

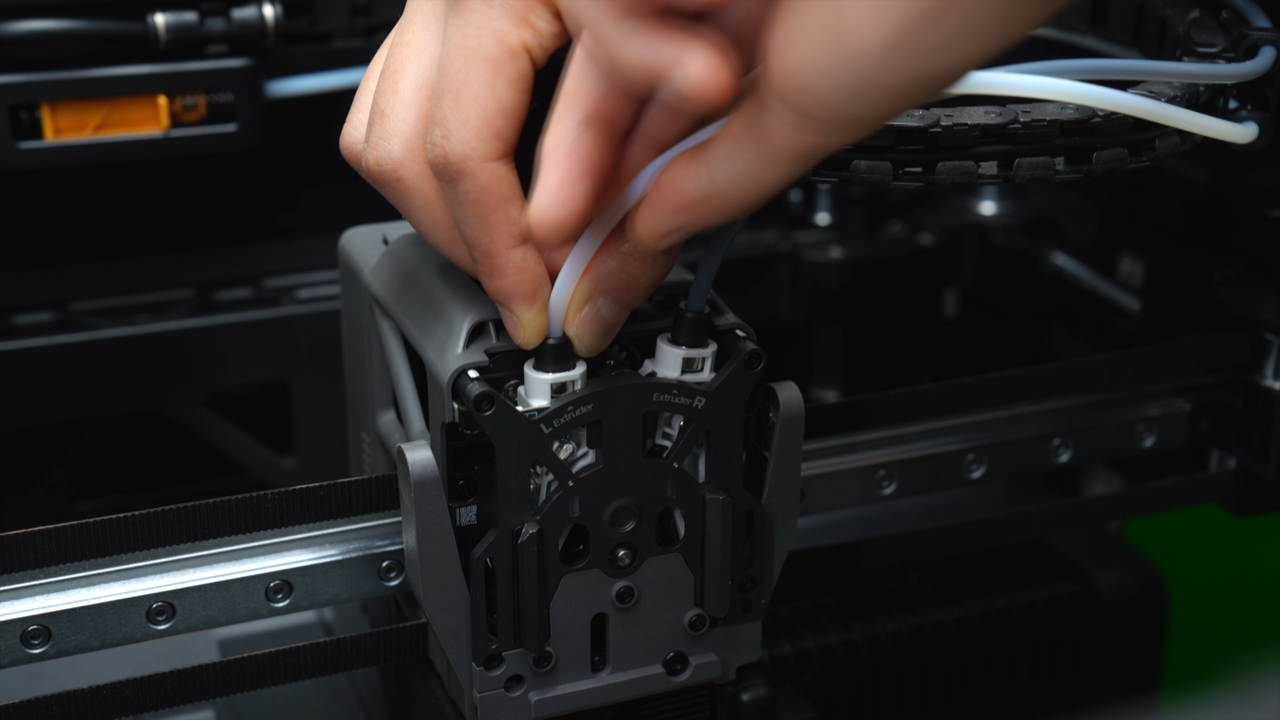

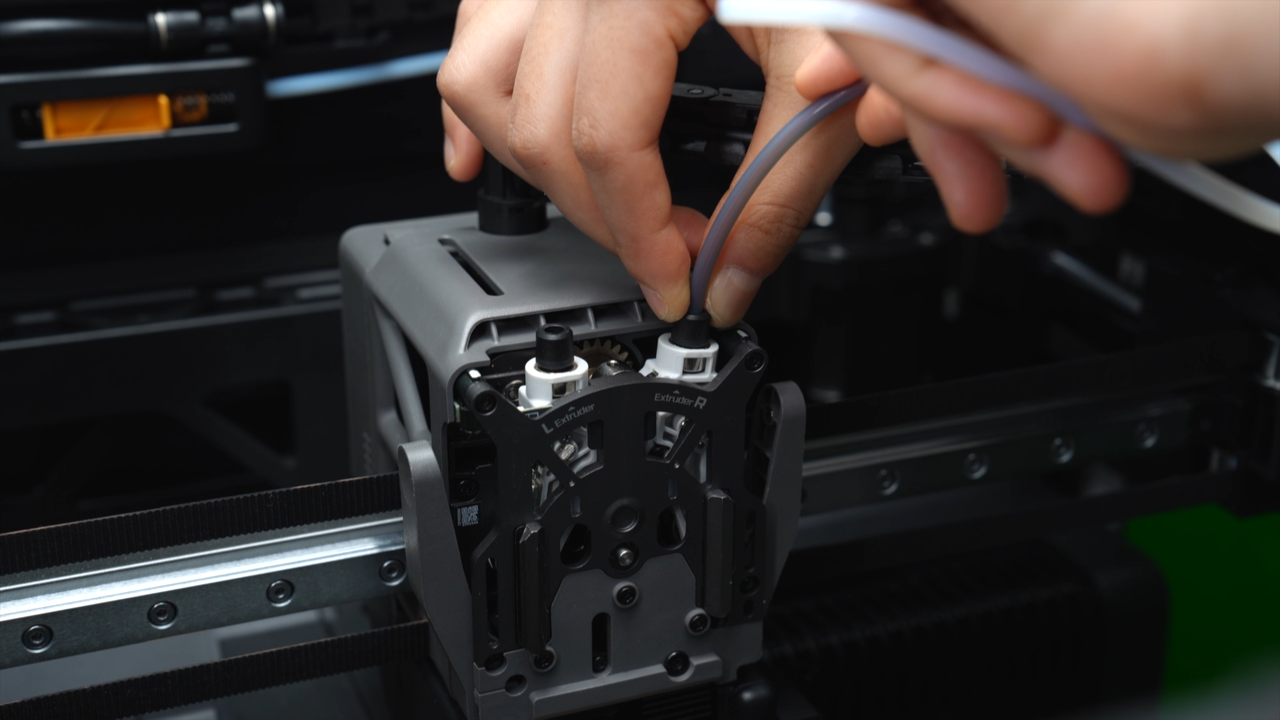

Tryk på og hold den sorte yderring på de pneumatiske koblinger inde for at frigøre de to koblinger over extruderen, og træk derefter venstre og højre PTFE-slange ud.

4. Fjern Quick Change Tool Interface

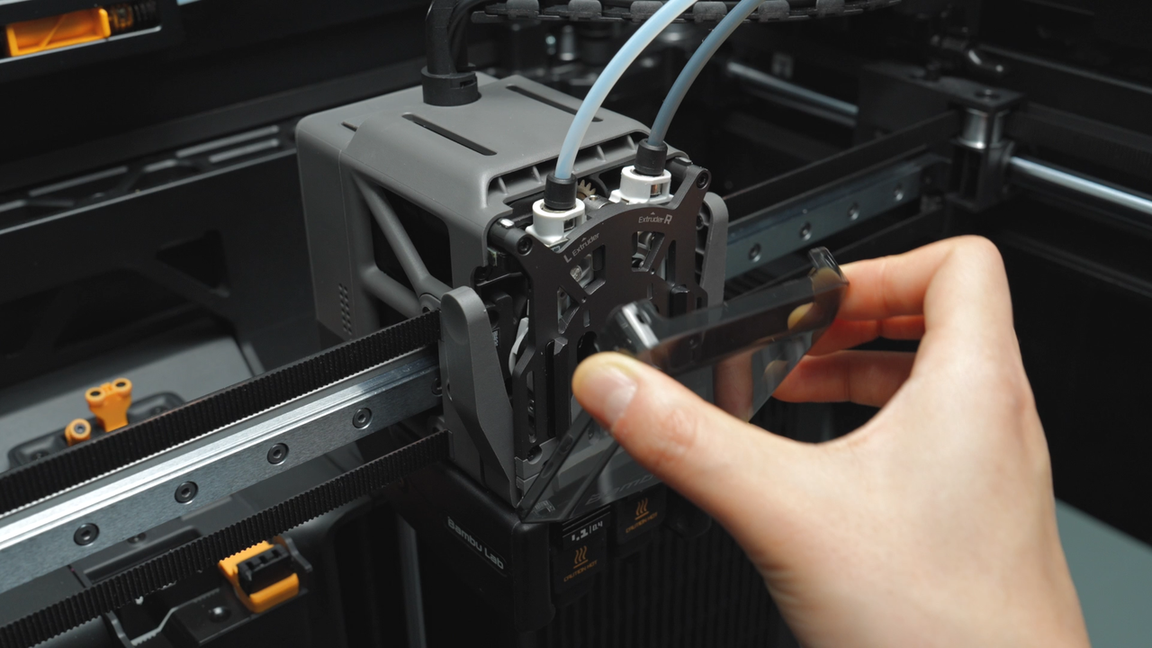

Afhængigt af din printermodel skal du følge nedenstående wiki for at fjerne venstre og højre hotend, extruderens frontdæksel-guideenhed og extruderens frontdæksel.

• For H2D-modeller, se:Udskift H2D Quick Change Tool Interface
• For H2C-modeller, se:Udskift H2C Quick Change Tool Interface

5. Fjern de pneumatiske koblinger

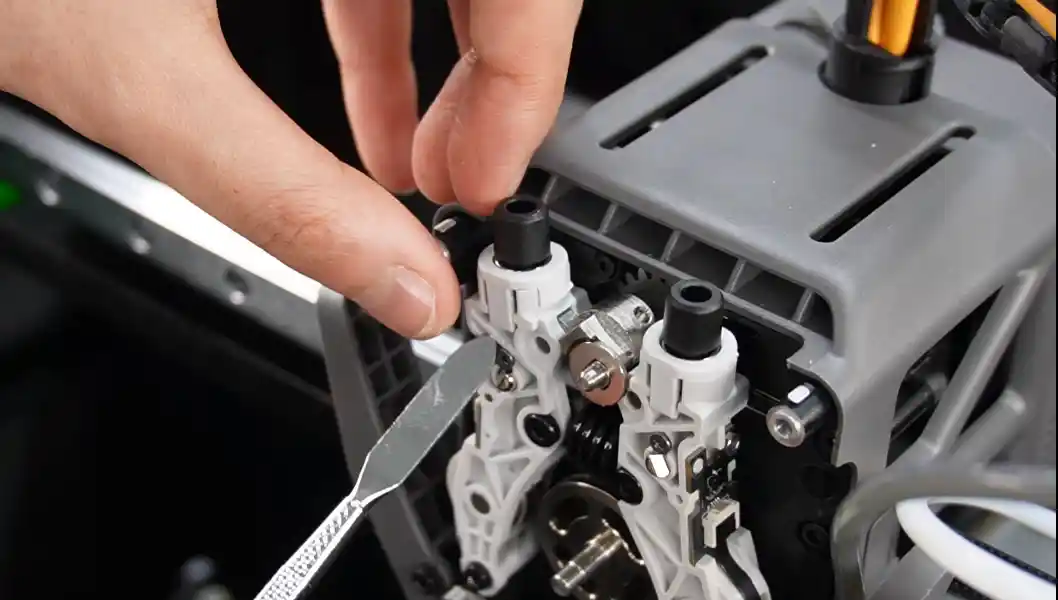

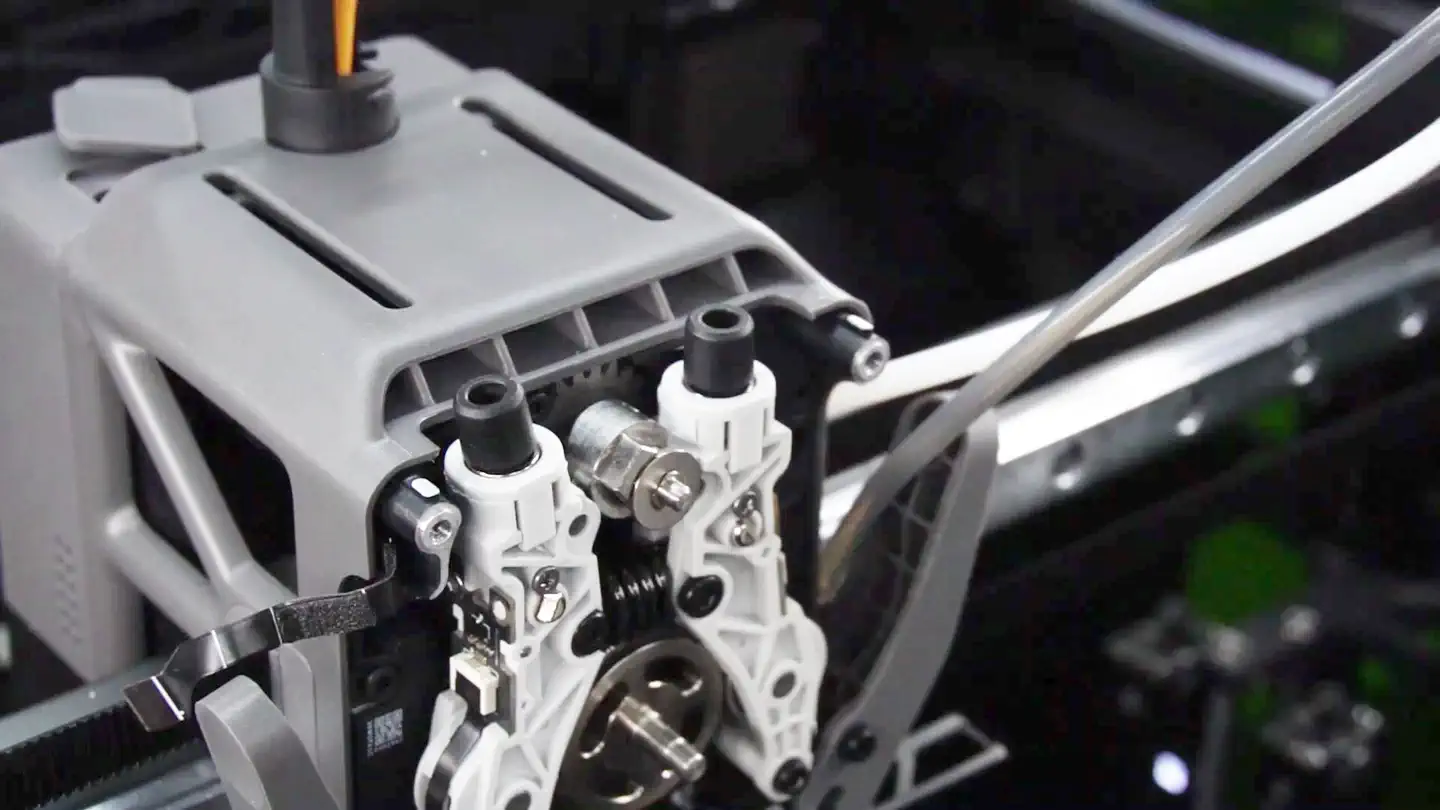

Brug et brækjern eller en fladhovedet skruetrækker til forsigtigt at løfte topdækslet på de pneumatiske koblingers base, og fjern derefter PTFE-slangekoblingerne til dobbeltextruderen på begge sider af idlerne.

Montering af den nye PTFE-slangekobling til dobbeltextruder

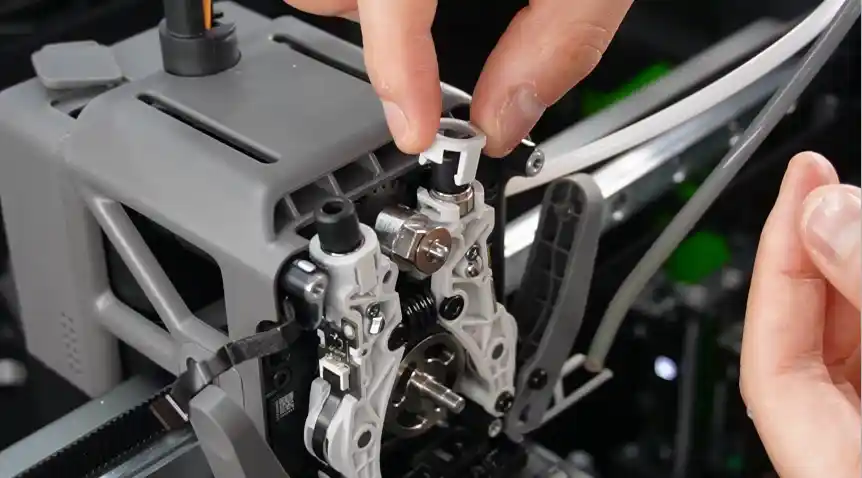

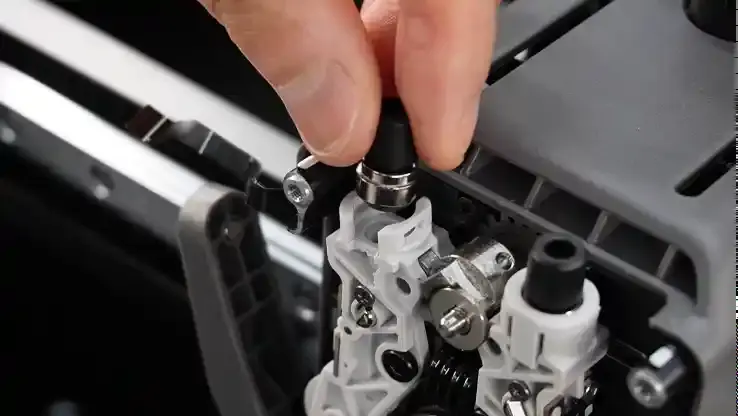

1. Monter den venstre pneumatiske kobling og dens base

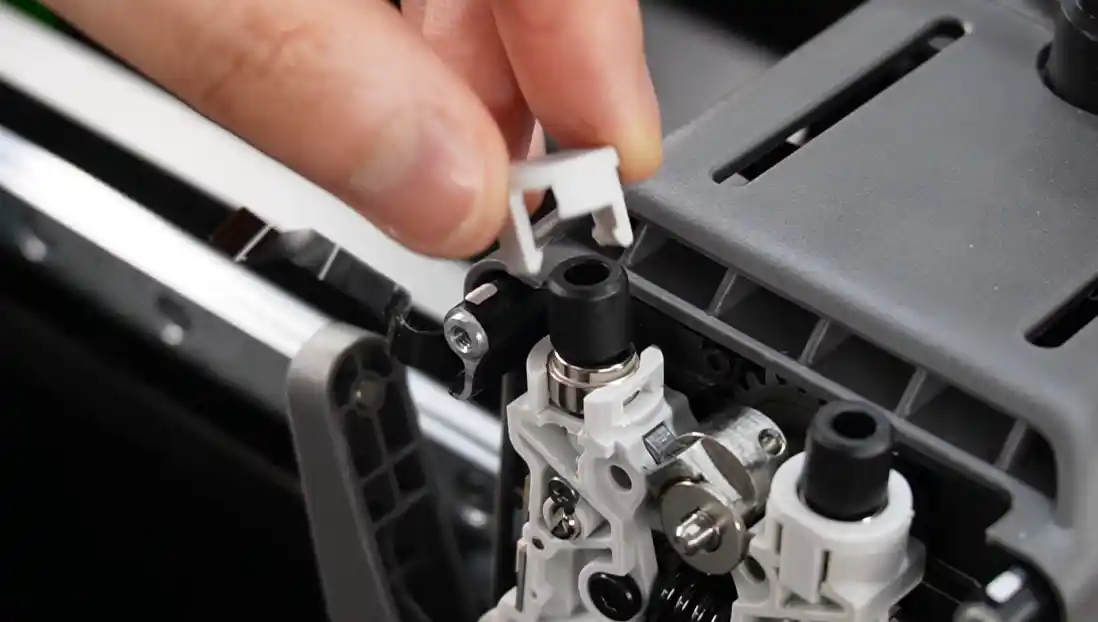

Når du monterer den venstre pneumatiske kobling og dens base, så vær opmærksom på orienteringen: den flade side af den pneumatiske kobling skal vende mod indhakket, og den lange side af base-clipsen skal flugte med indhakket.

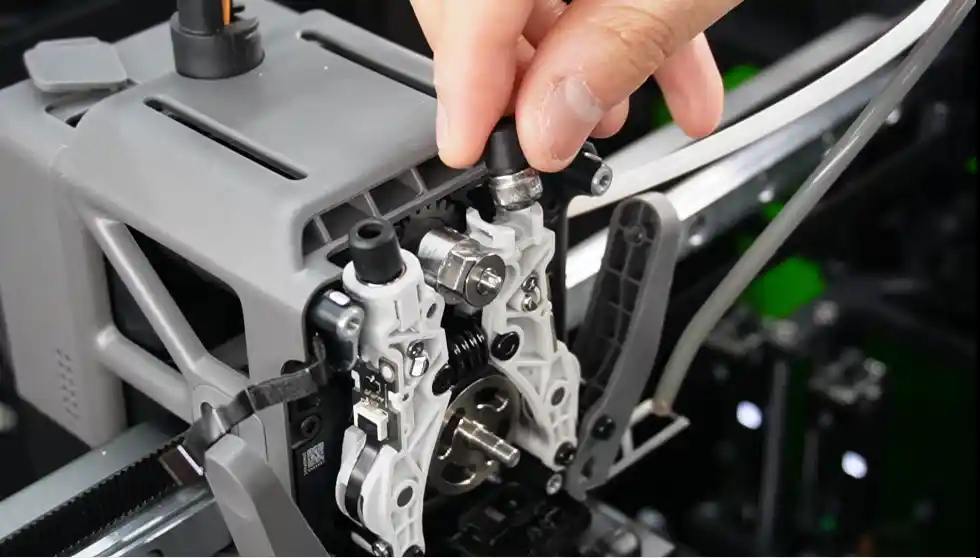

2. Monter den højre pneumatiske kobling og dens base

Når du monterer den højre pneumatiske kobling og dens base, så vær også opmærksom på orienteringen.

3. Monter Quick Change Tool Interface

Afhængigt af din printermodel skal du følge nedenstående wiki for at montere venstre og højre hotend, extruderens frontdæksel-guideenhed og extruderens frontdæksel igen.

• For H2D-modeller, se:Udskift H2D Quick Change Tool Interface
• For H2C-modeller, se:Udskift H2C Quick Change Tool Interface

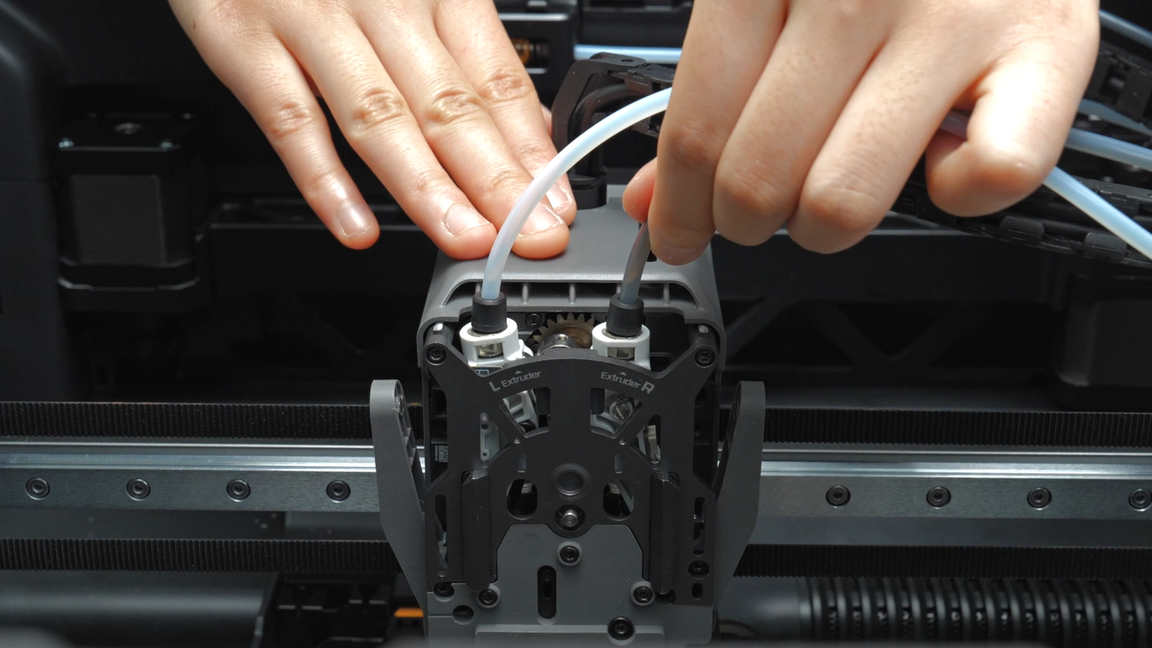

4. Monter PTFE-slangerne over toolheadet

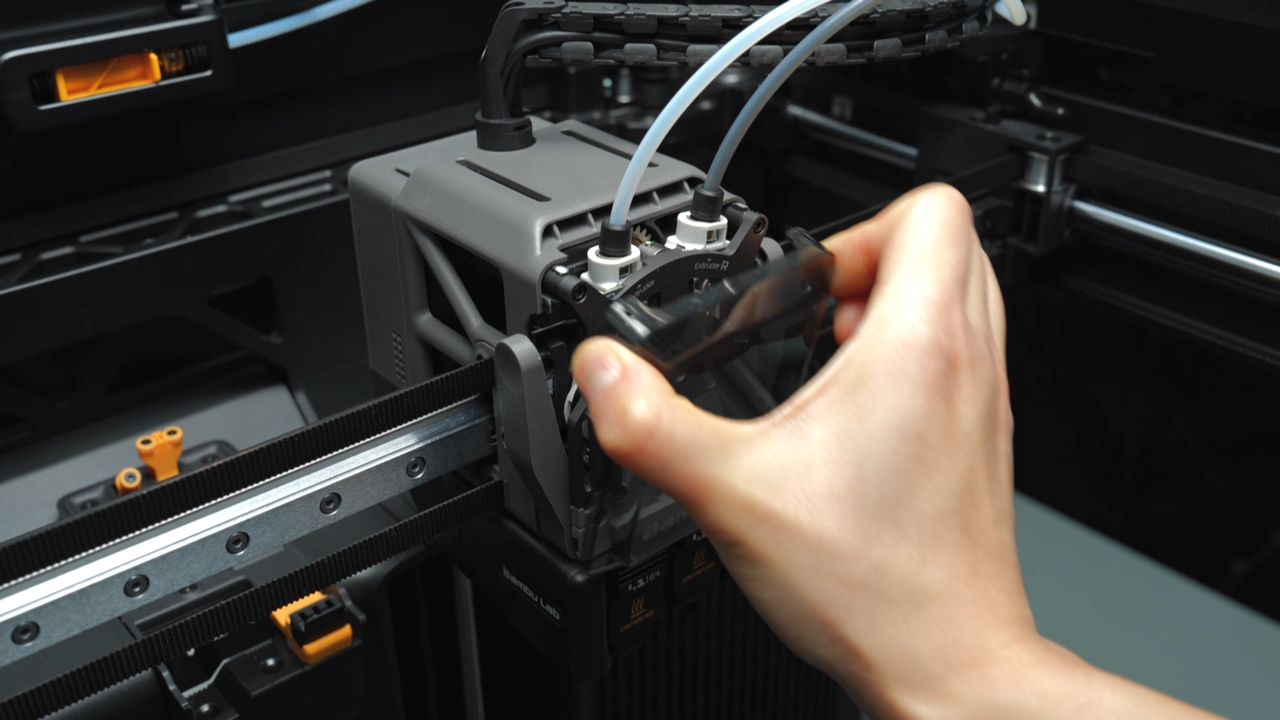

5. Monter toolheadets frontdæksel eller Toolhead Enhanced Cooling Fan.

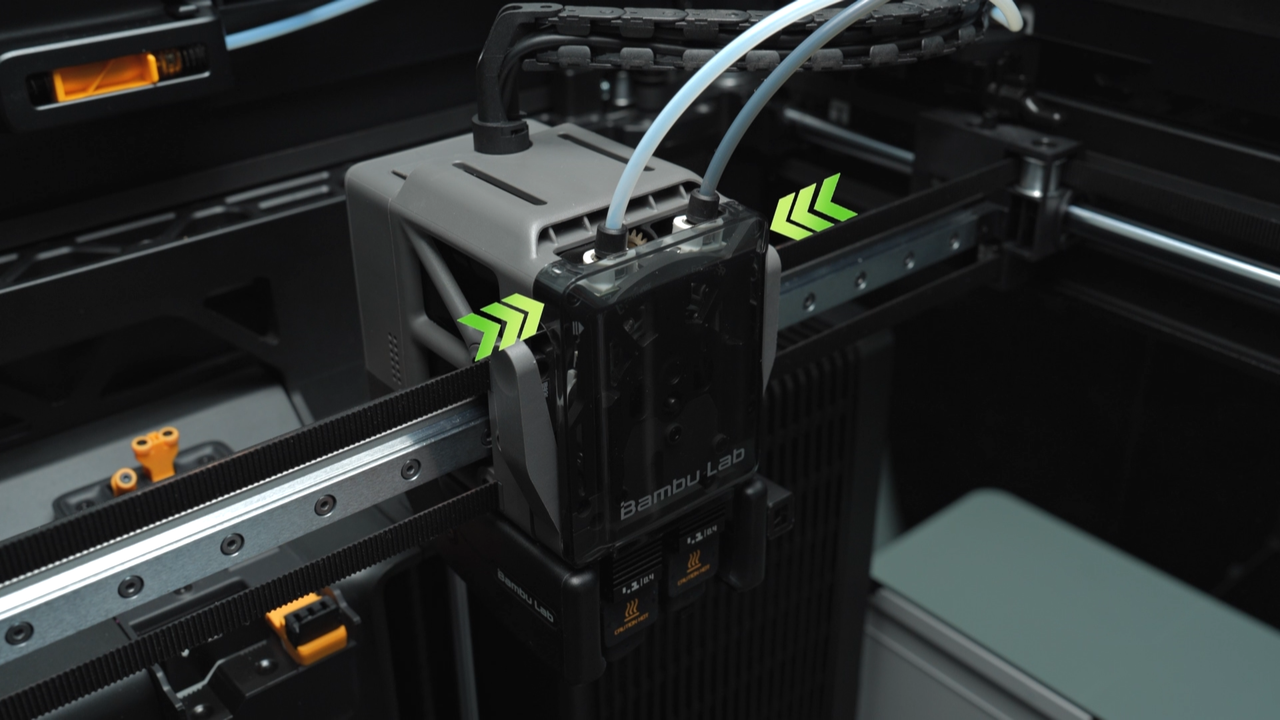

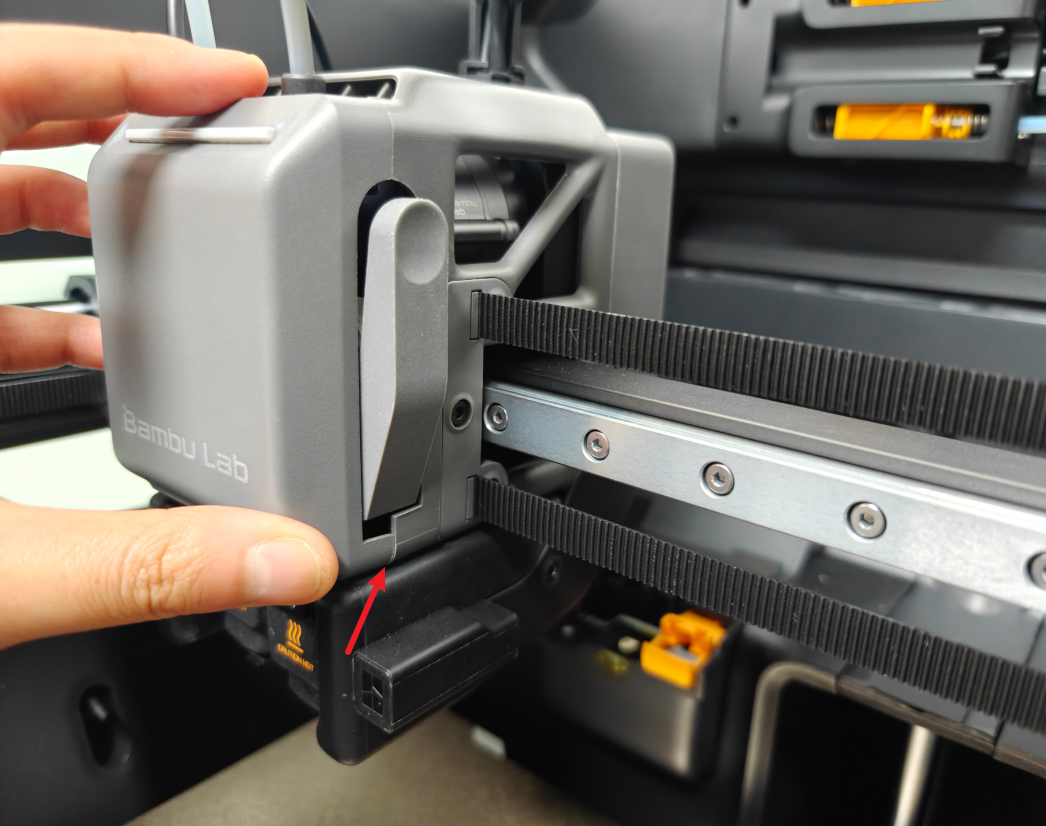

Hvis printeren ikke har en Toolhead Enhanced Cooling Fan, så hægt frontdækslet fast i positionen under extruderen først, når du monterer det, og skub det derefter bagud for at fastgøre dækslet.

Hvis printeren er udstyret med en Toolhead Enhanced Cooling Fan, så flugt ventilatorens to monteringshuller med de venstre og højre positioneringstapper over extruderen, og klik ventilatoren på plads. Støt derefter den nederste del af ventilatoren, og skub den bagud for at fuldføre monteringen. Du skal høre et "klik", når ventilatoren er korrekt monteret.

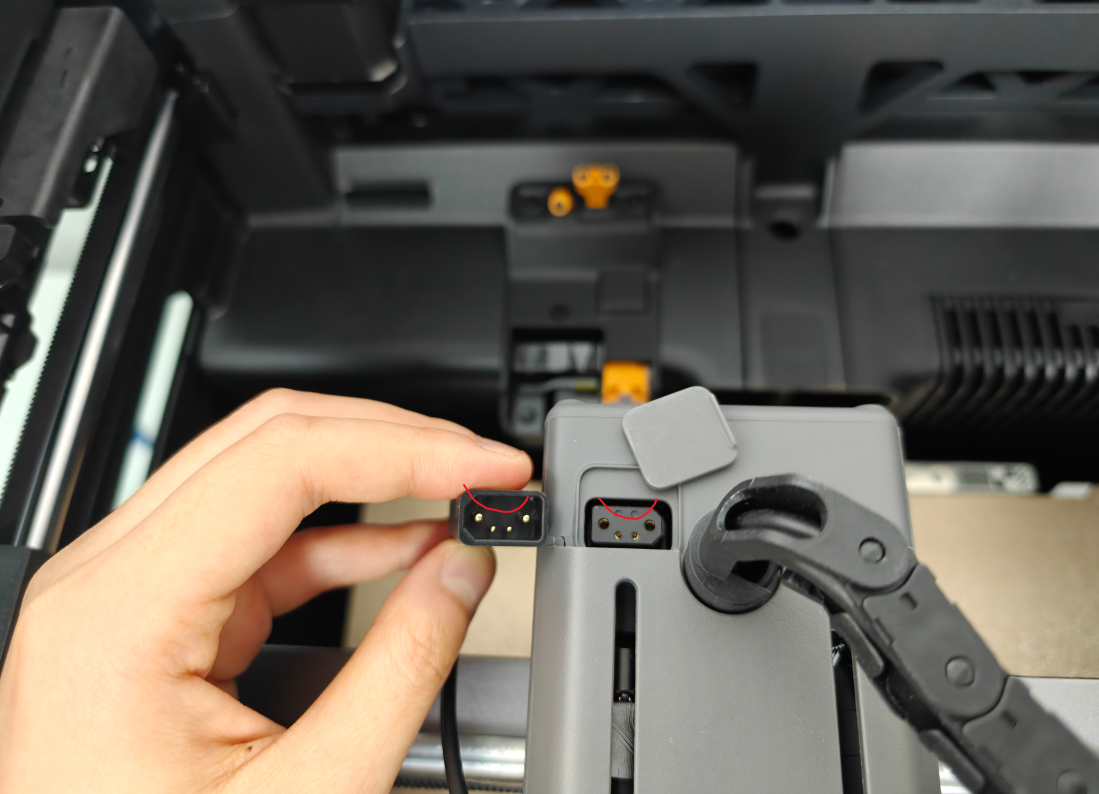

Når du sætter ventilatorens stik i, så bemærk, at det er retningsbestemt. Flugt stikkets ben med soklen, før du sætter det i.

Kontrol af funktion

Kontroller, at PTFE-slangekoblingerne til dobbeltextruderen på idlerne er stabile og holder PTFE-slangerne sikkert fast.

Involverede skruer

Brug følgende skabelon. Angiv skruetype, antal og placeringsfoto (eller formål)

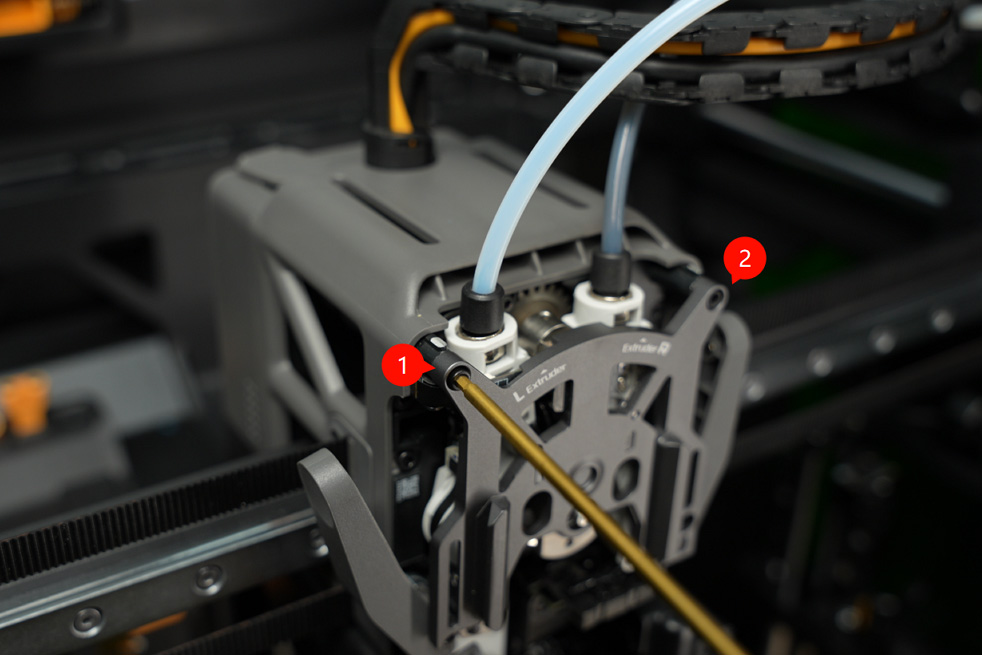

Skruespecifikation: M2.5*7

Formål: Bruges til at fastgøre extruderens frontdæksel

Antal: 2

Placeringsdiagram:

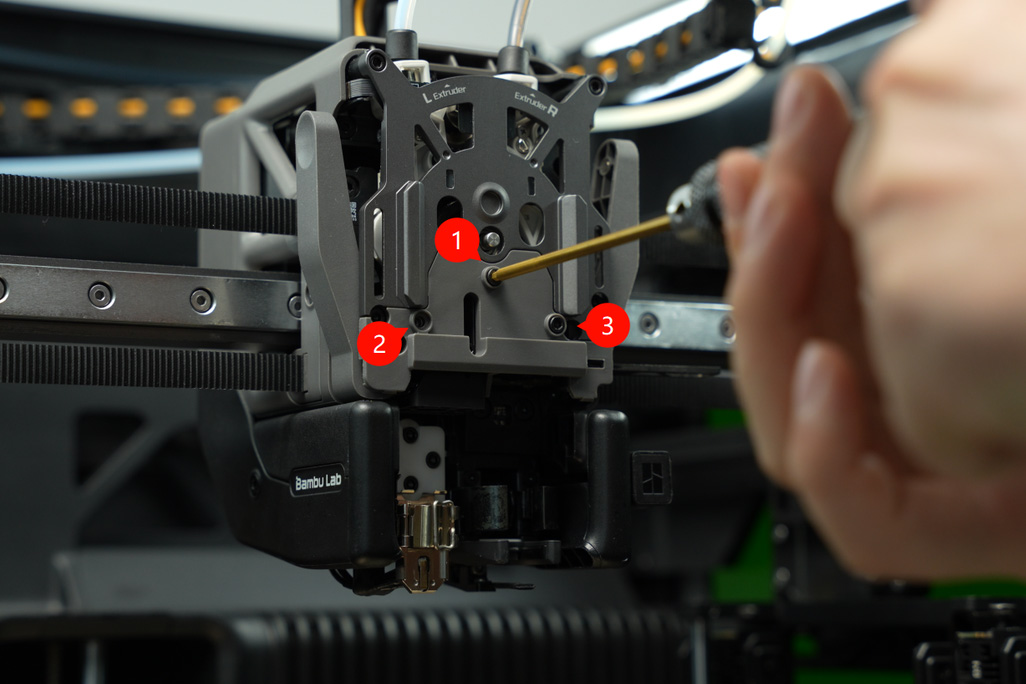

Skruespecifikation: M2.5*7

Formål: Bruges til at fastgøre extruderens frontguide-dæksel

Antal: 3

Placeringsdiagram:

For mere information om skruer henvises til Almindelige skruer til Bambu Lab-printere.
