Udpakningsguide til H2C AMS Combo og H2C Full Laser Combo

Videoguide

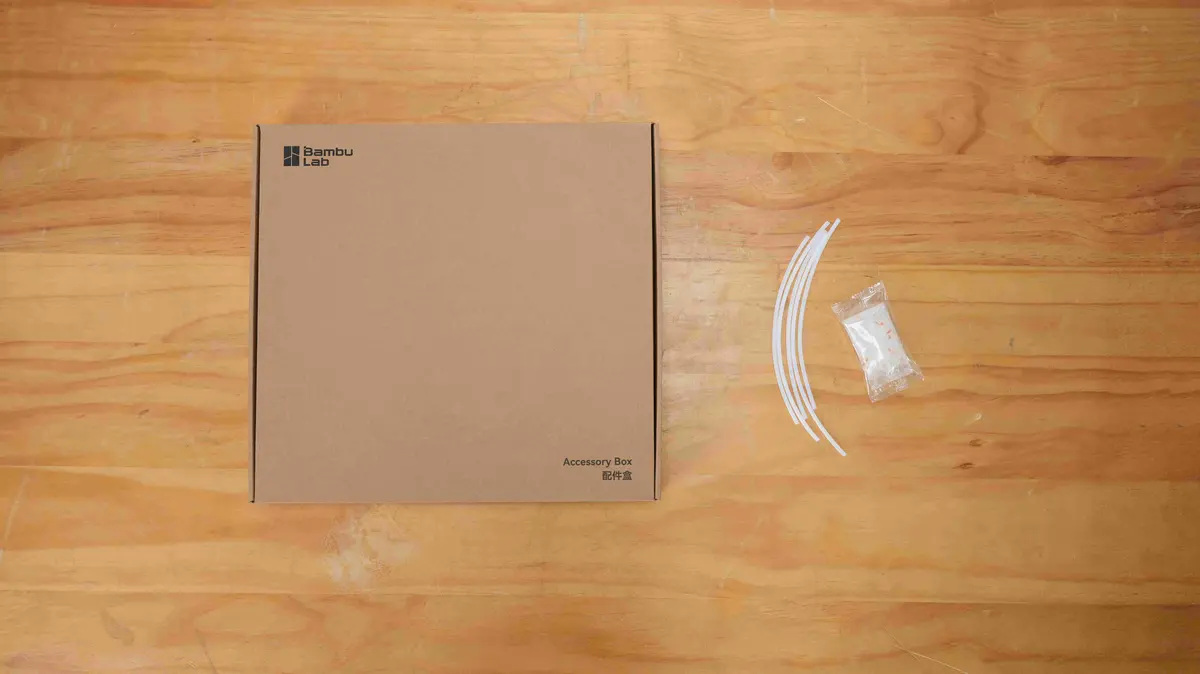

Medfølgende tilbehør

AMS Combo:

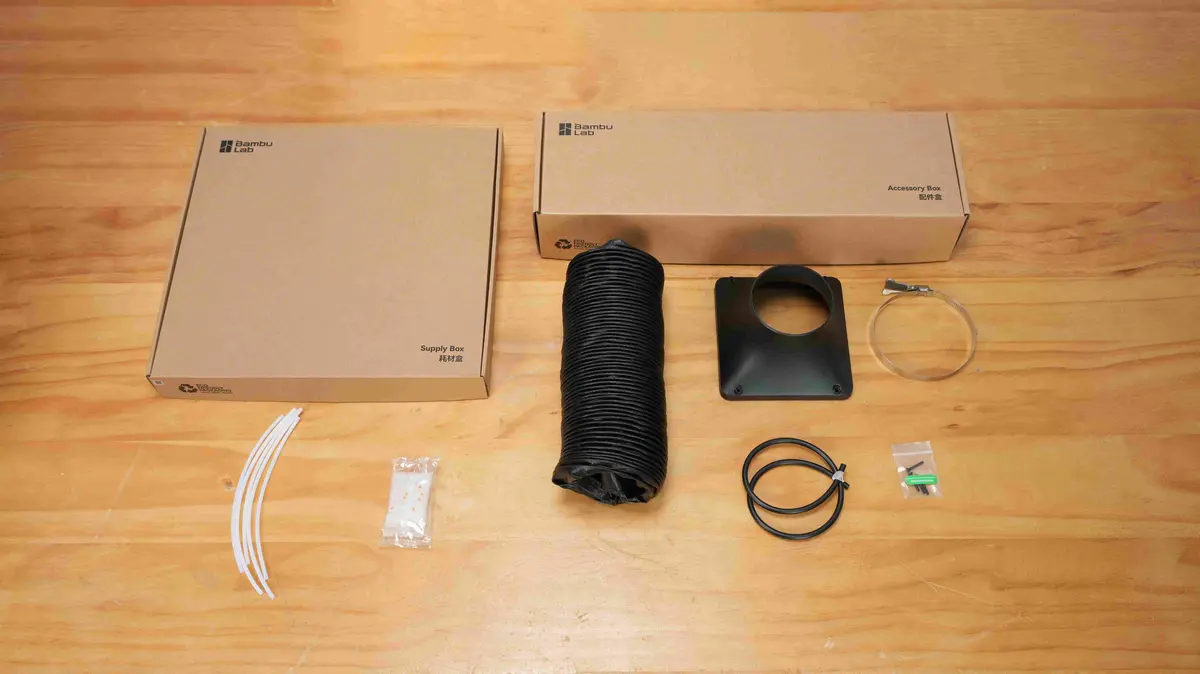

Laser Combo:

Installationsguide til lasermodul

Installationsguide til skæremodul

📂 Se H2C-pakkeliste for en detaljeret liste over tilbehørskassen.

Fremgangsmåde

Trin 1. Fjern de 4 kassebeslag i bunden.

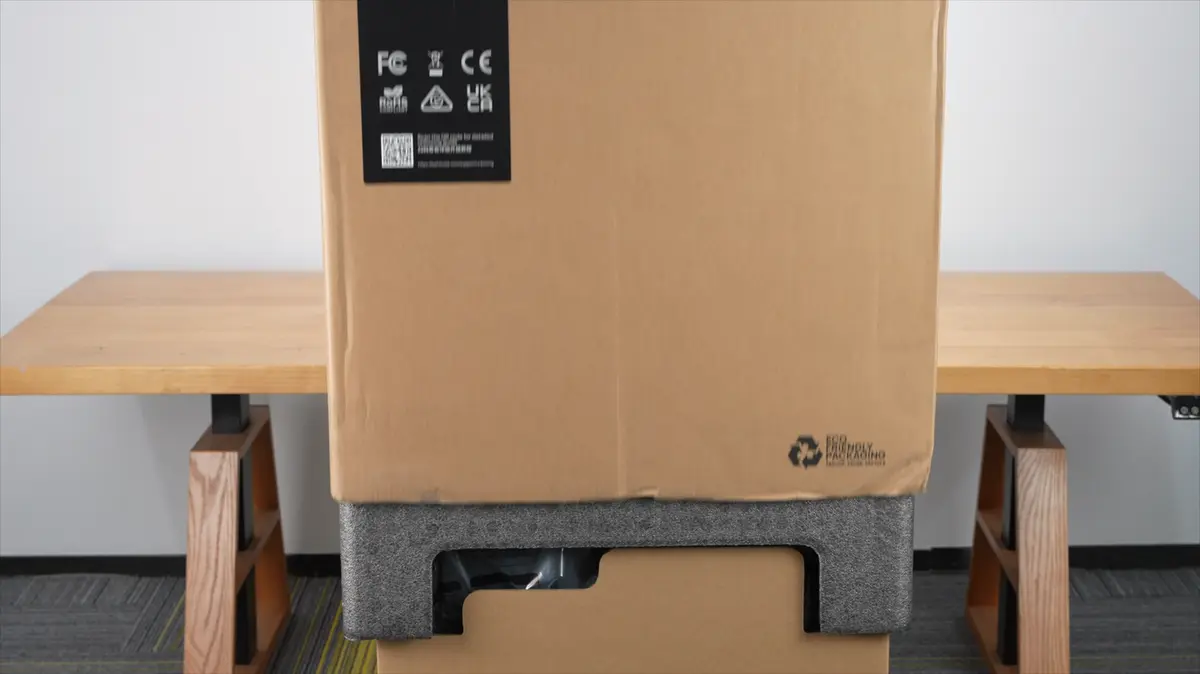

Trin 2. Løft og fjern den ydre kasse.

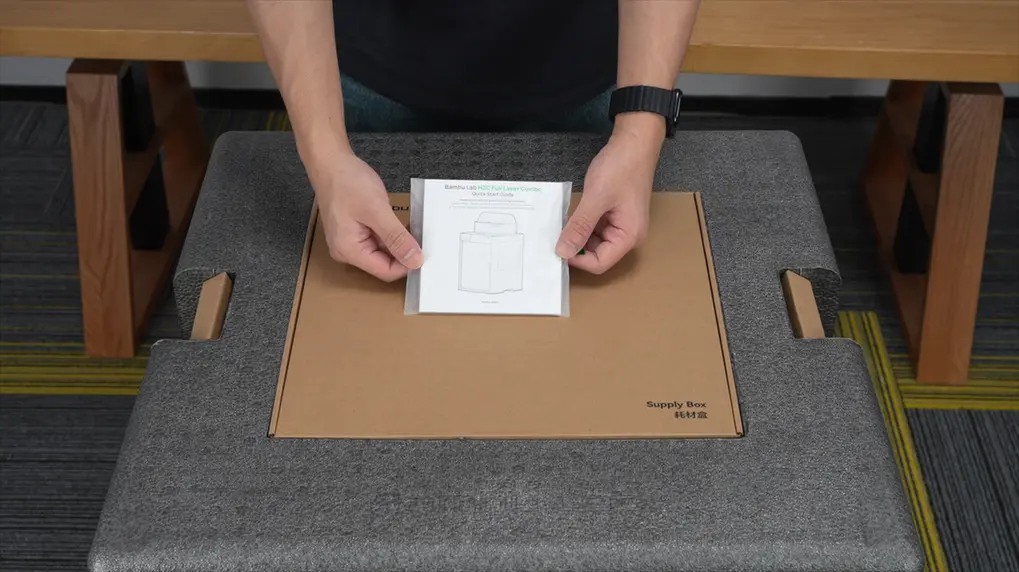

Trin 3. Læs lynstartguiden grundigt for detaljerede trin.

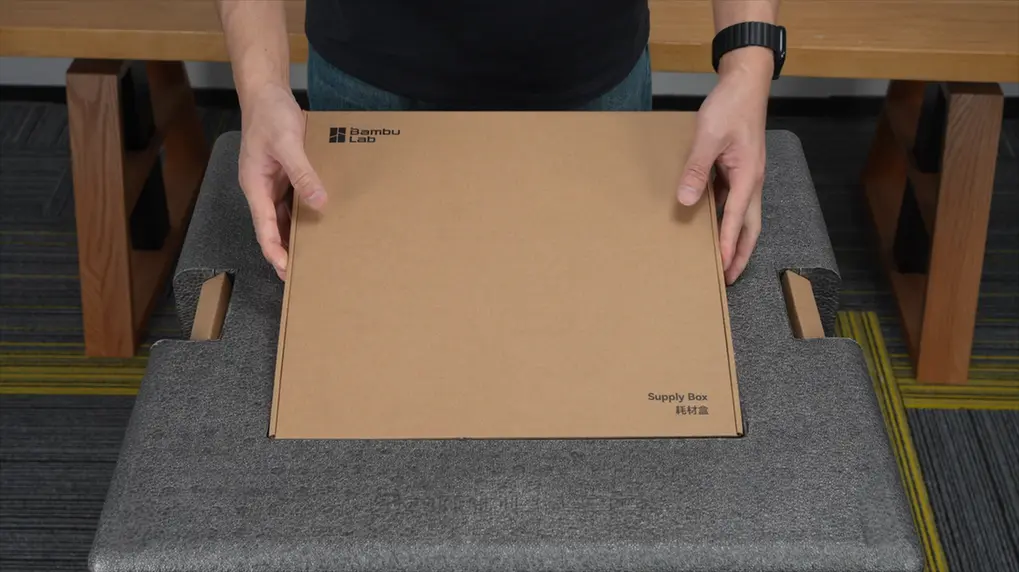

Trin 4. Tag forsyningskassen (Laser Combo) eller tilbehørskassen (AMS Combo) ud.

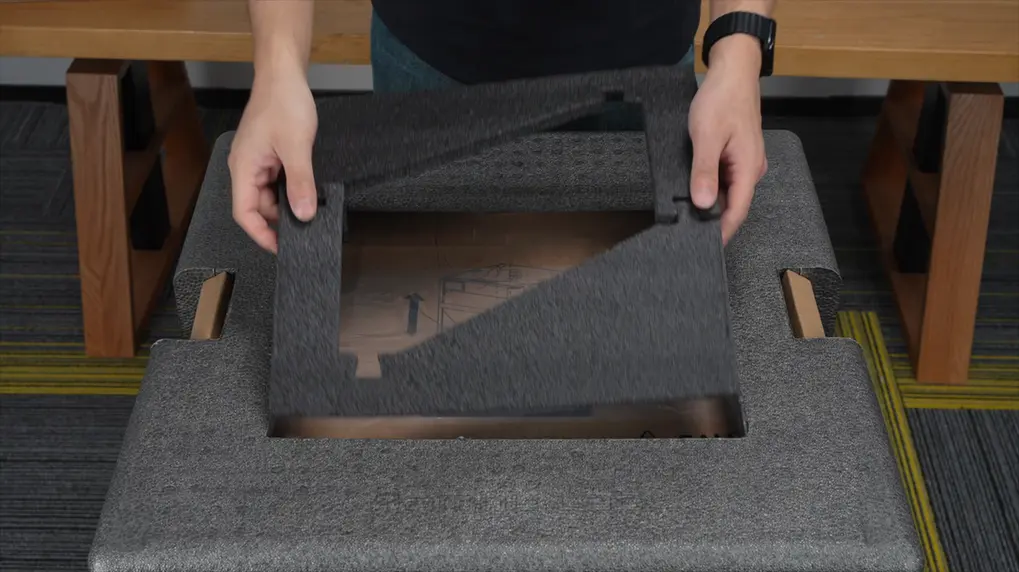

Trin 5. Fjern skummet.

Trin 6. Fjern de 4 tapestykker i bunden.

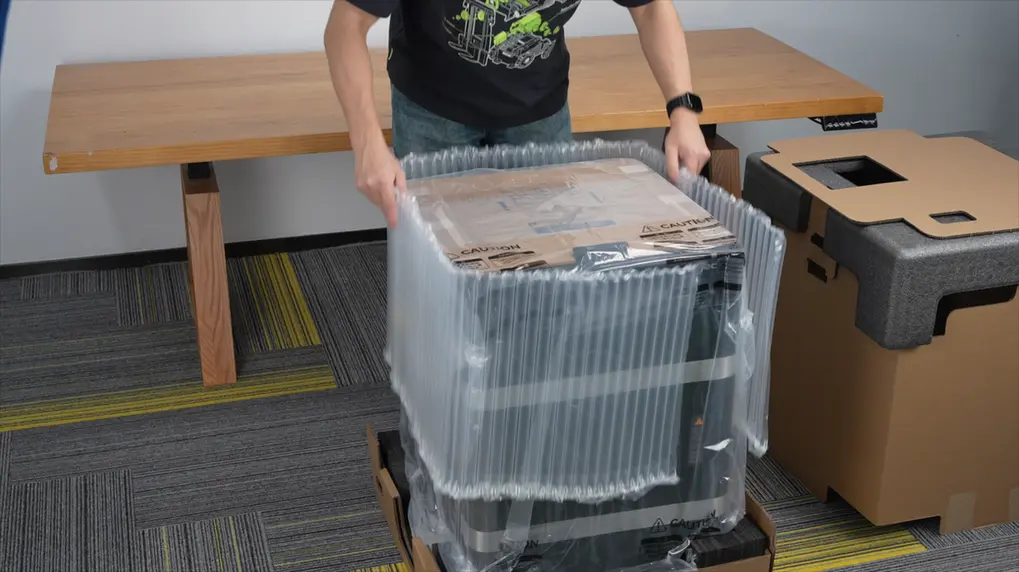

Trin 7. Fjern emballagematerialet og luftpuden.

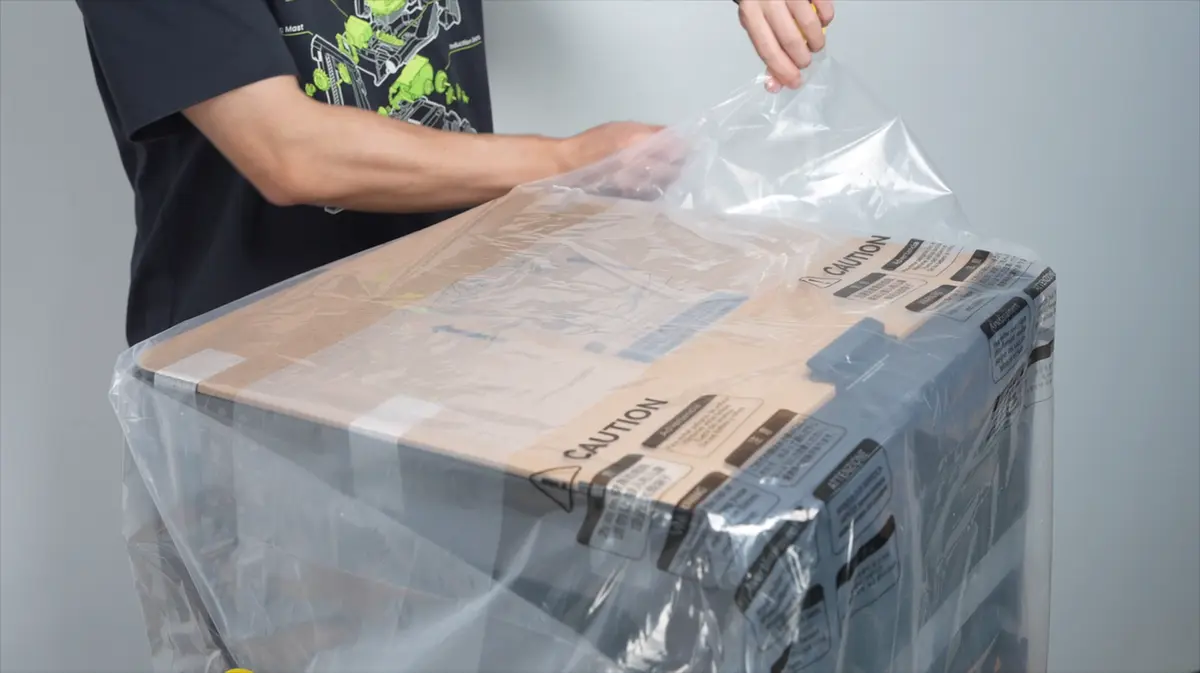

Trin 8. Riv klistermærkerne i begge sider og posens åbning op.

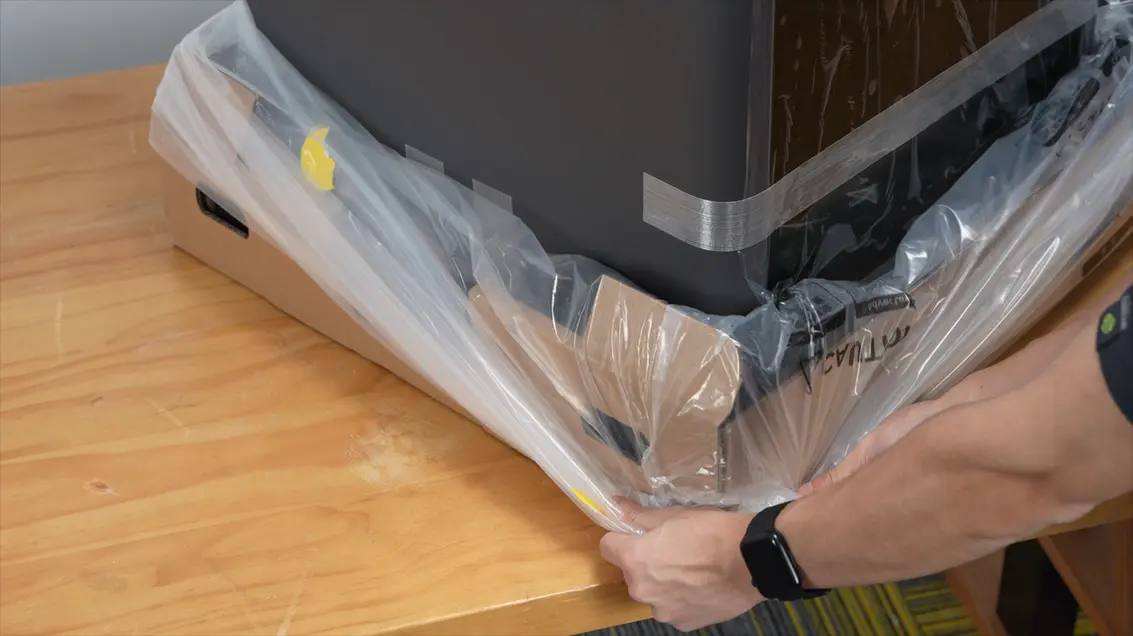

Trin 9. Træk posen ned og fold den om de fire hjørner.

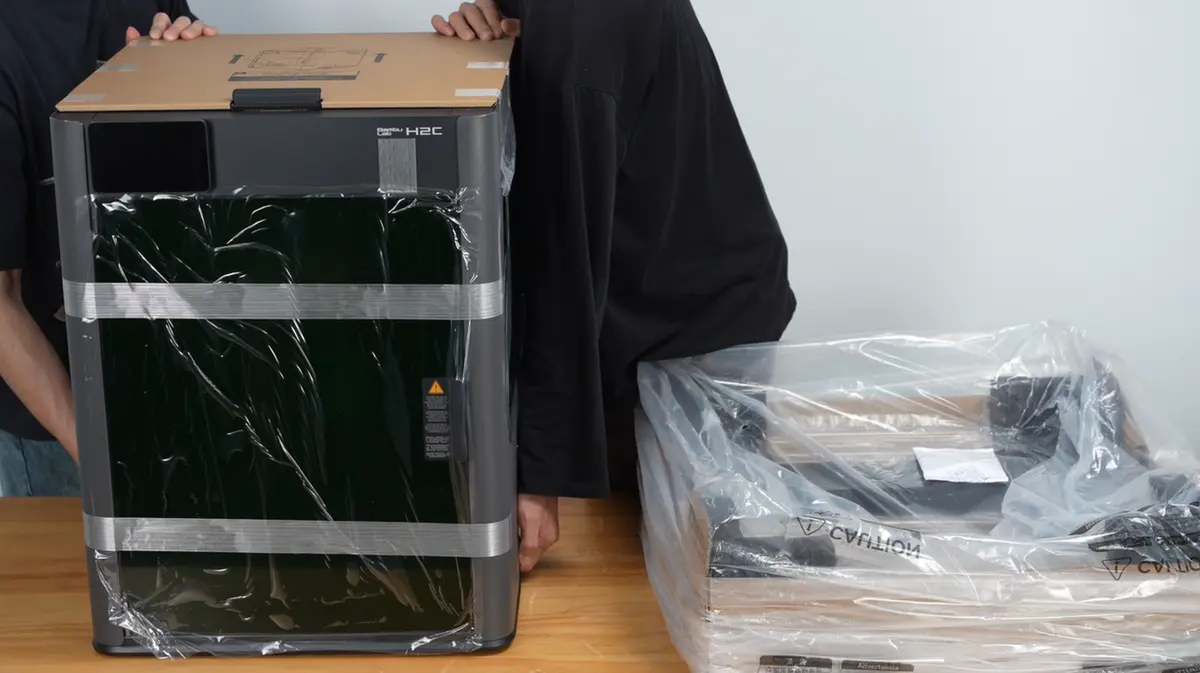

Trin 10. To personer løfter printeren og placerer den på et stabilt underlag.

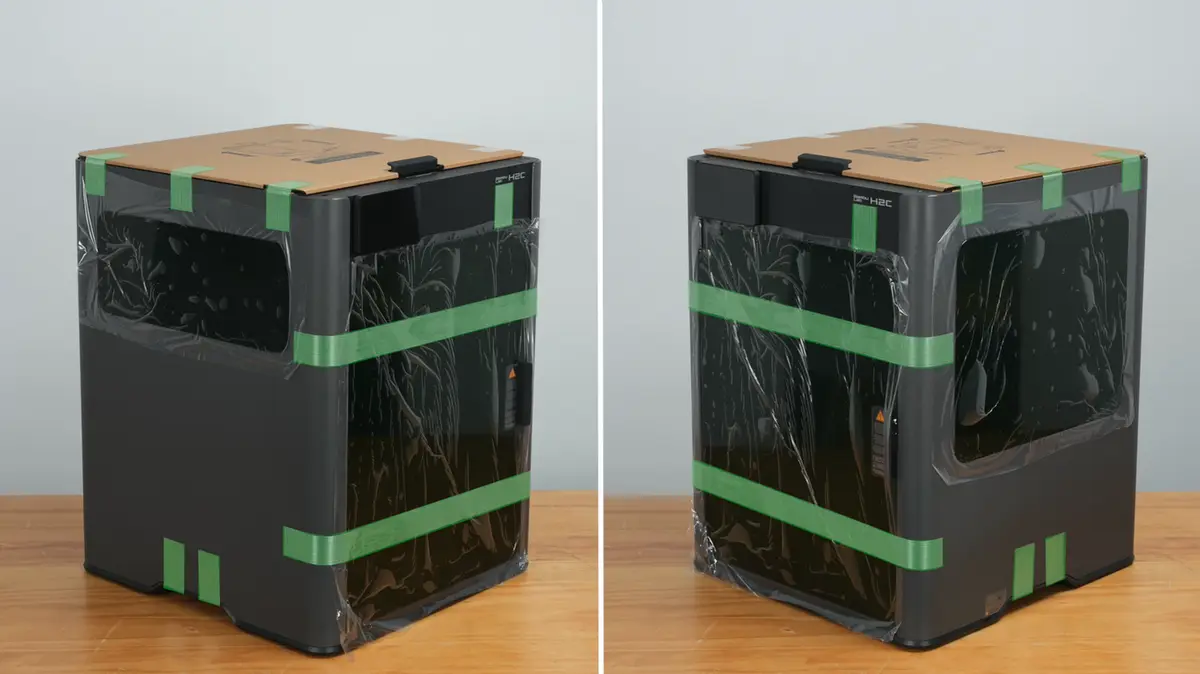

Trin 11. Fjern de omkringliggende beskyttelsesfilm og tapestykker.

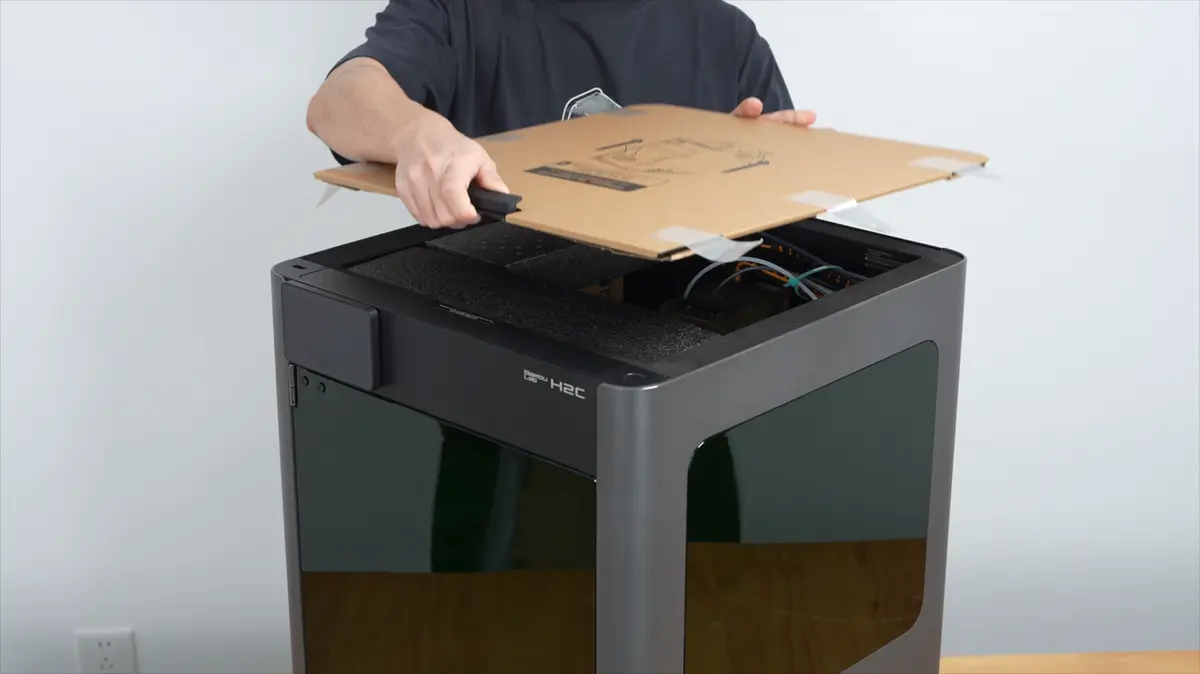

Trin 12. Tag toplåget af.

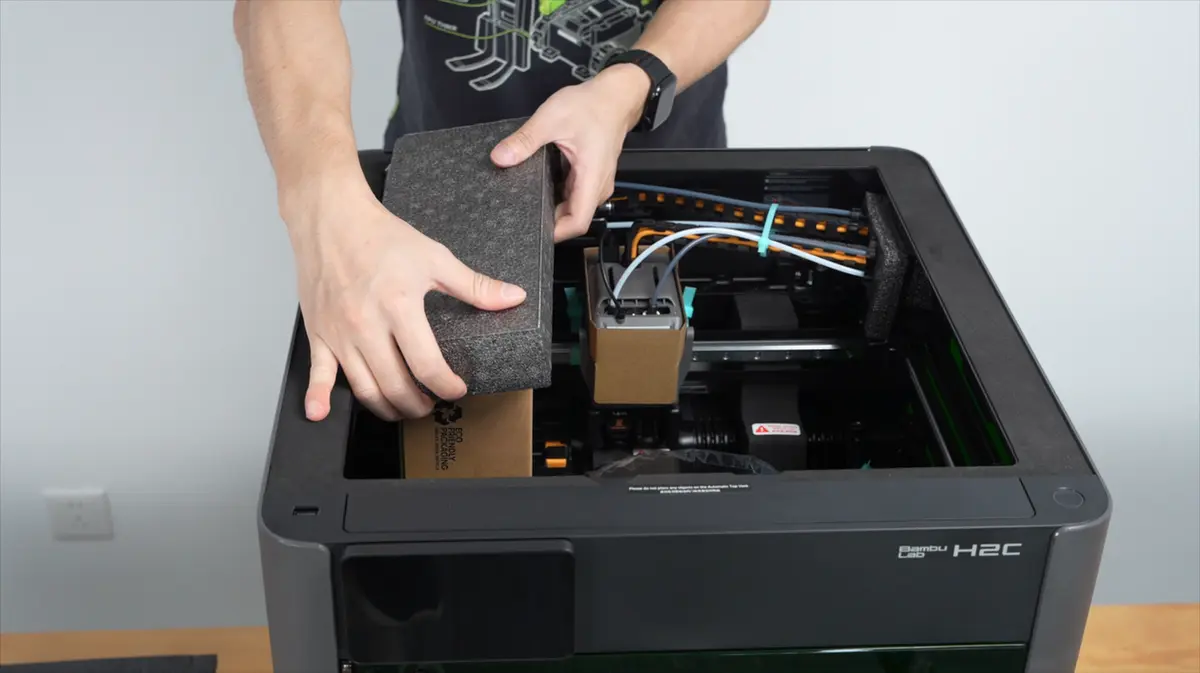

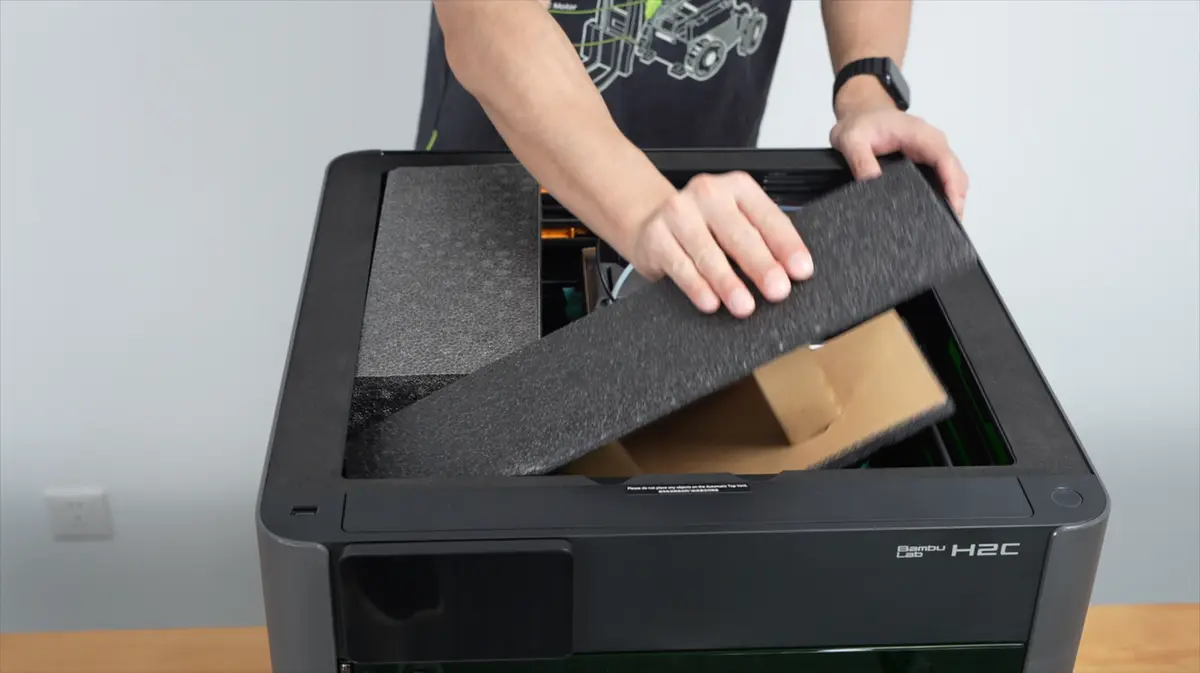

Trin 13. Fjern skumstykkerne.

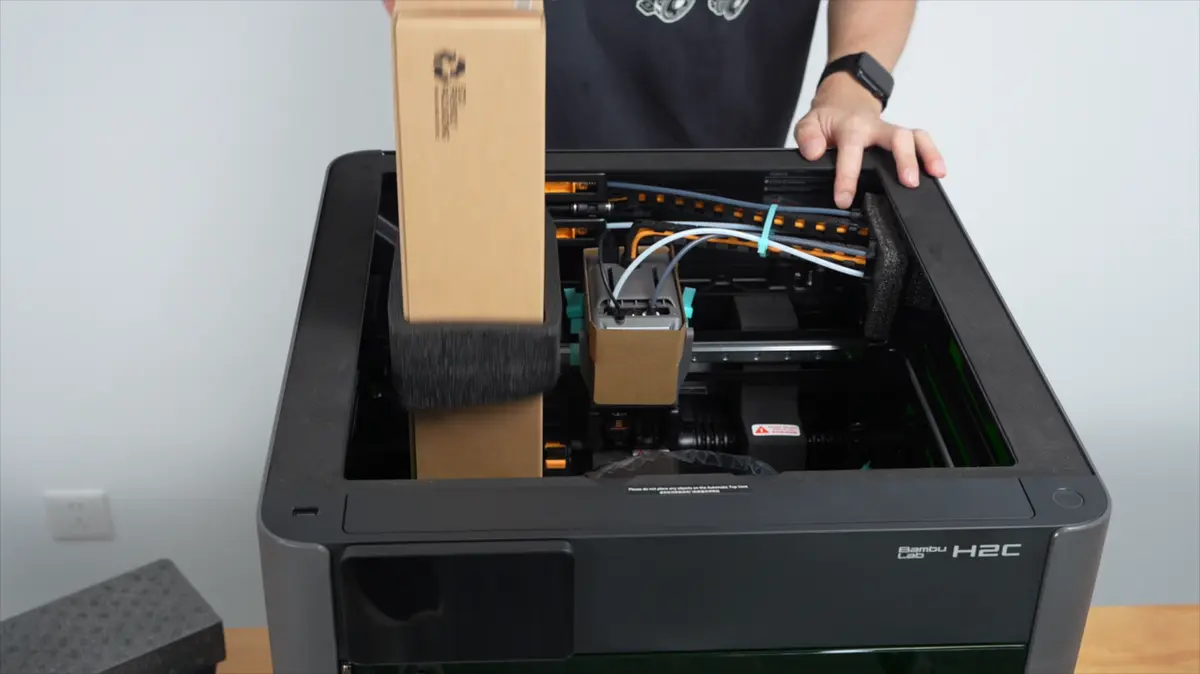

Trin 14. Tag tilbehørskassen ud.

Bemærk, at kun Laser Combo har denne kasse.

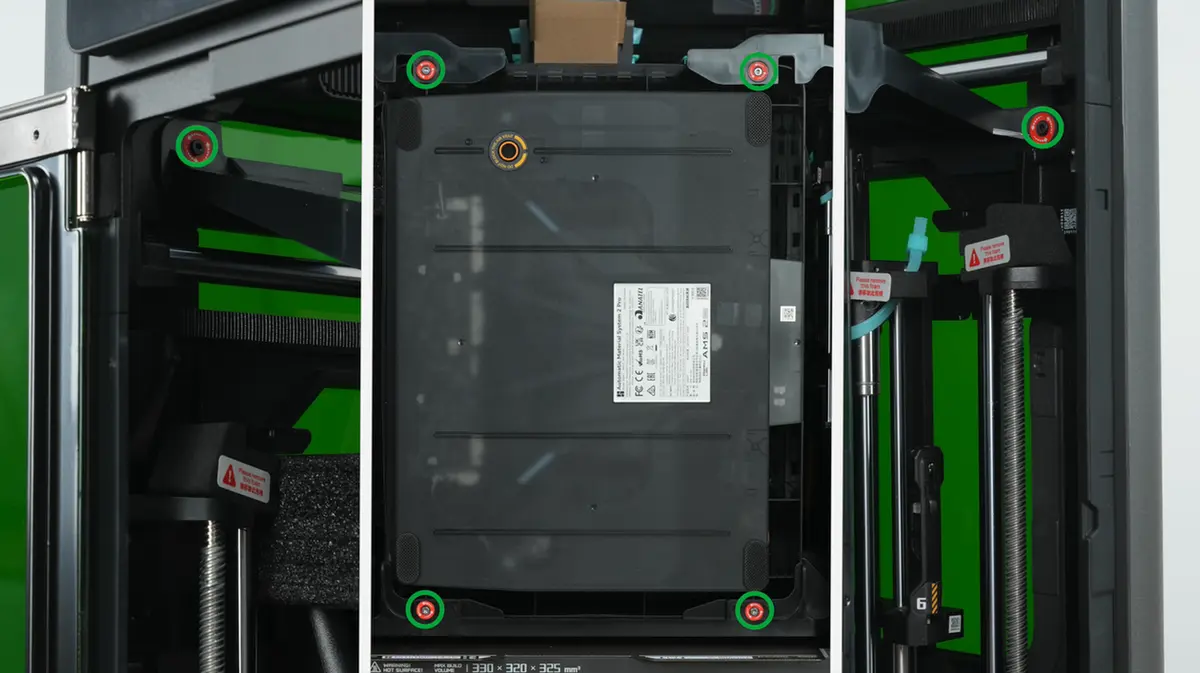

Trin 15. Brug en H2.0 unbrakonøgle til at fjerne skruerne og frigøre AMS 2 Pro.

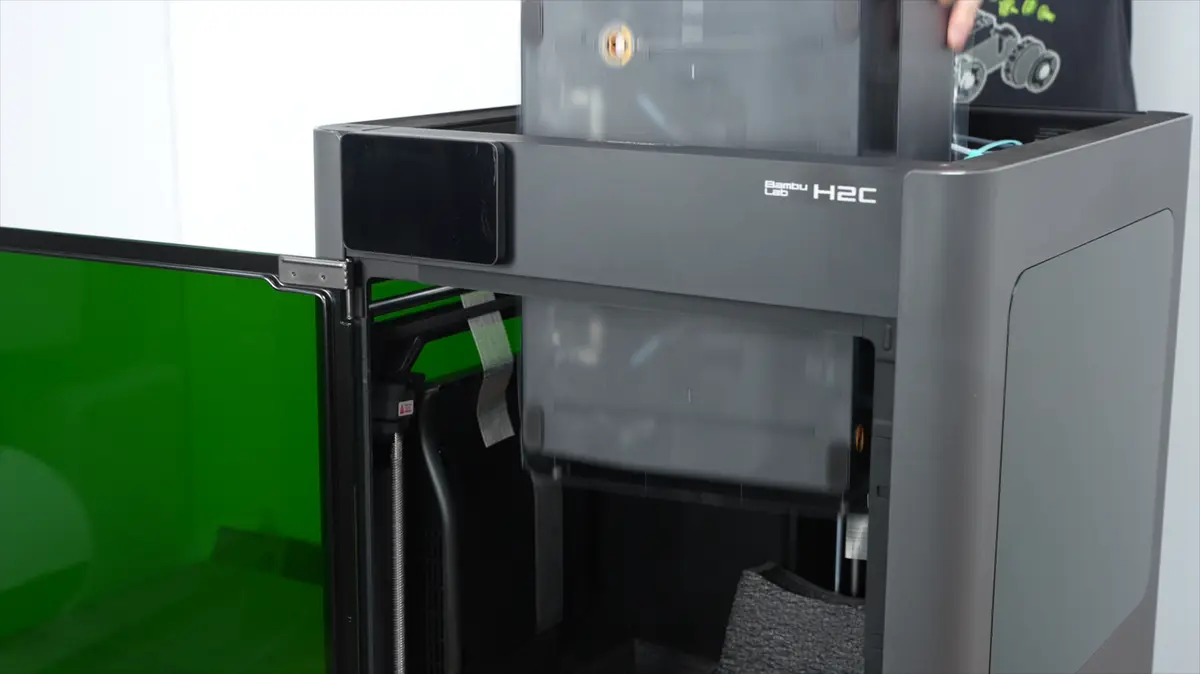

Trin 16. Tag AMS 2 Pro ud.

Når du har taget AMS 2 Pro ud, falder noget af det skum, der holder AMS 2 Pro fast inde i printeren, af. Tag det ud.

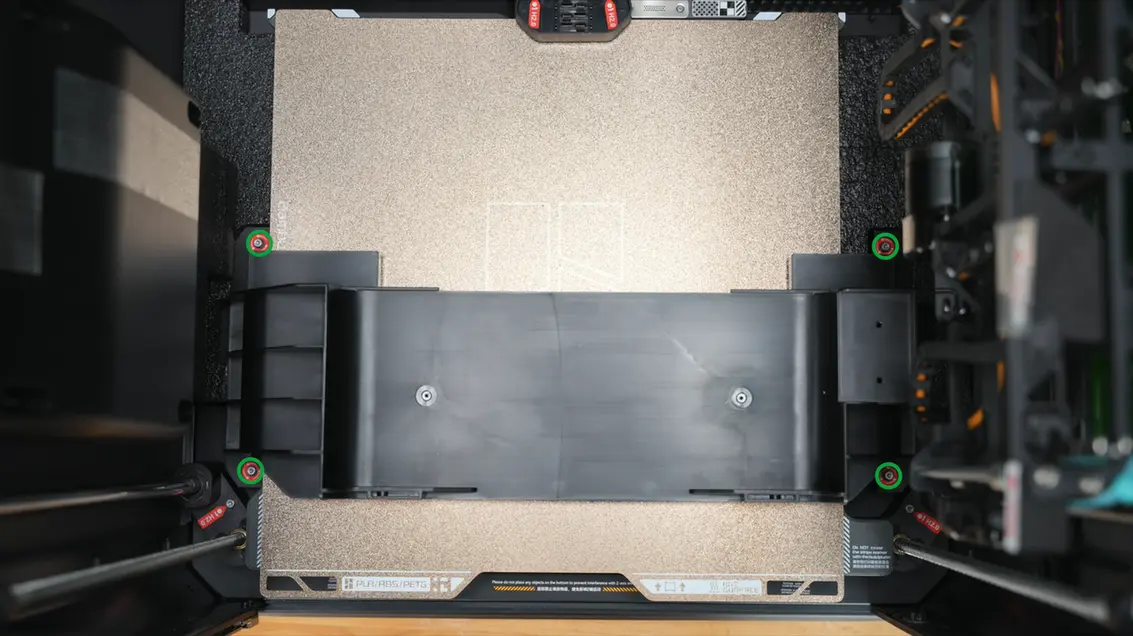

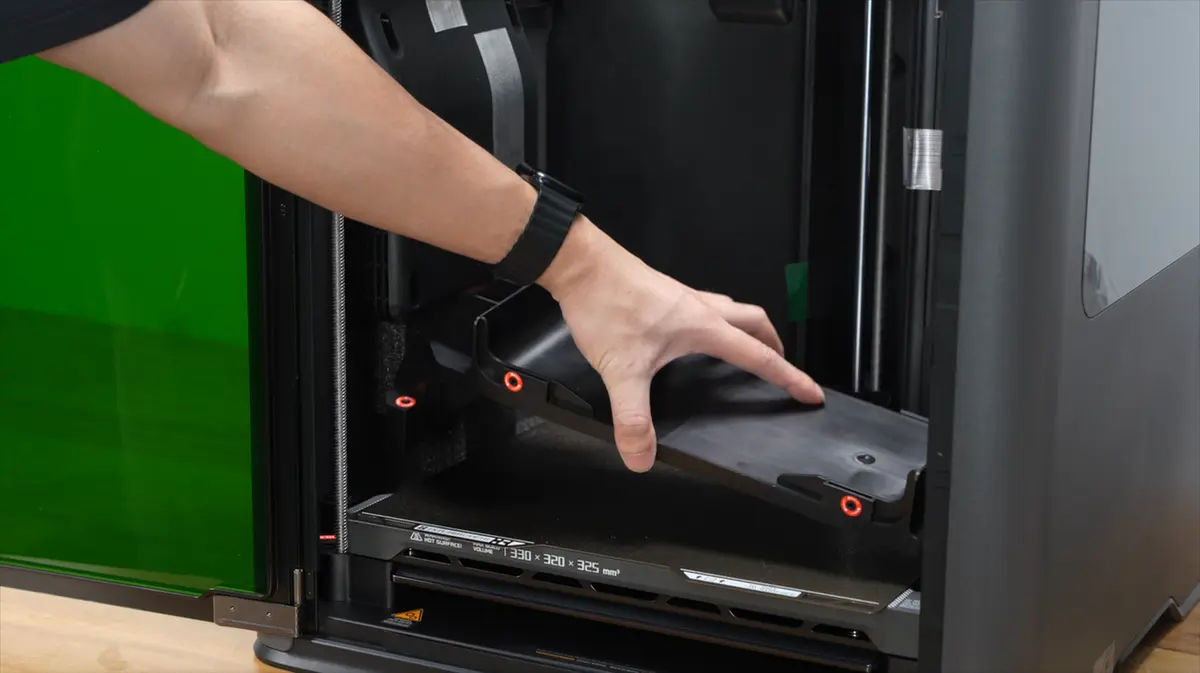

Trin 17. Brug H2.0 unbrakonøglen til at fjerne de 4 skruer. Fjern derefter beslaget.

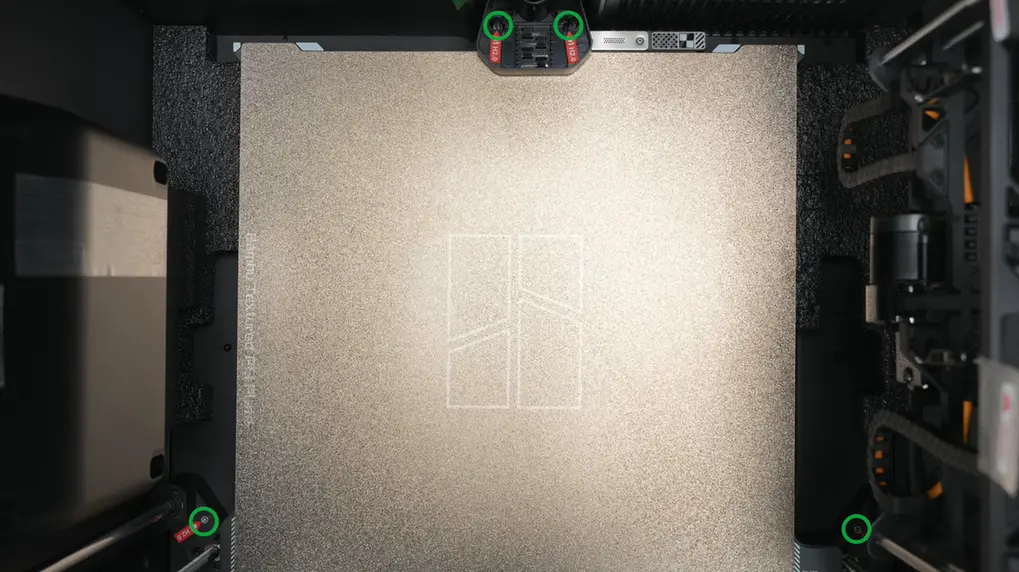

Trin 18. Brug H2.0 unbrakonøglen til at fjerne de 4 skruer og frigøre varmepladen.

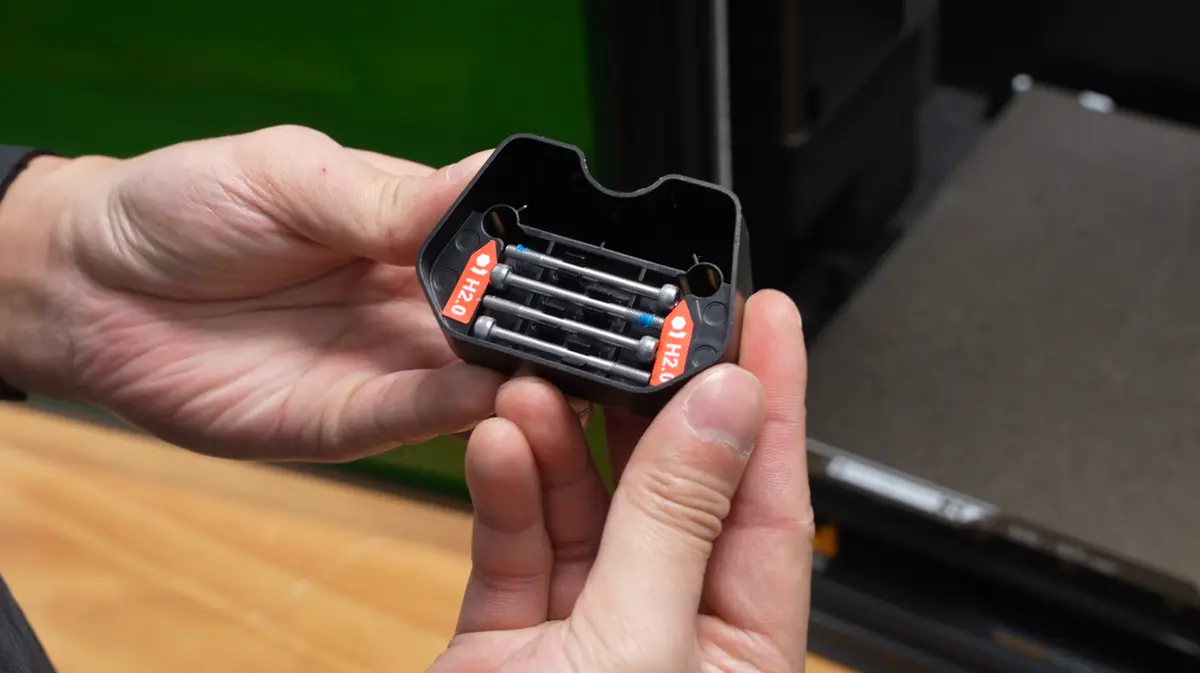

Dette beslag kan bruges til at opbevare skruerne, der fastgør varmepladen.

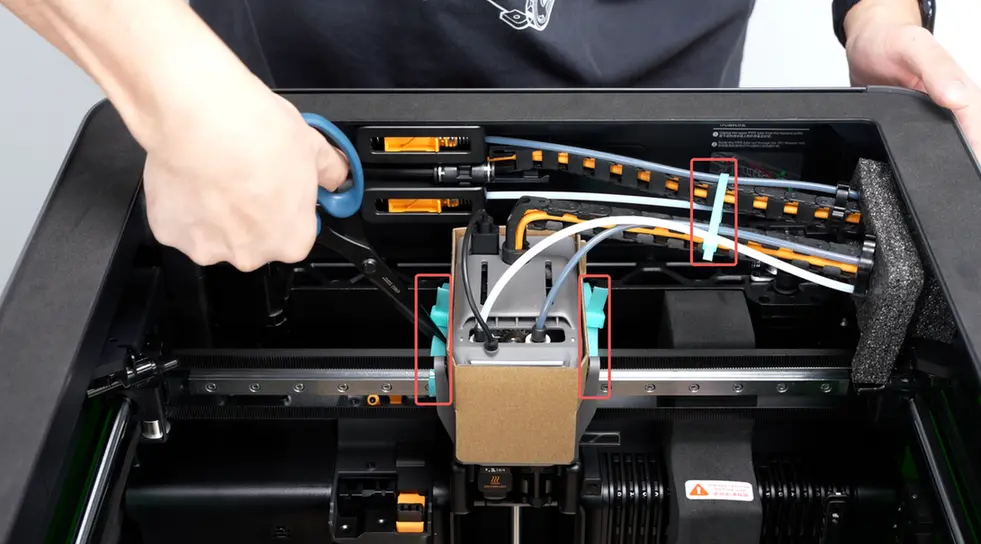

Trin 19. Fjern kabelbinderne nær toolhead.

Pas på ikke at skære i remmen!

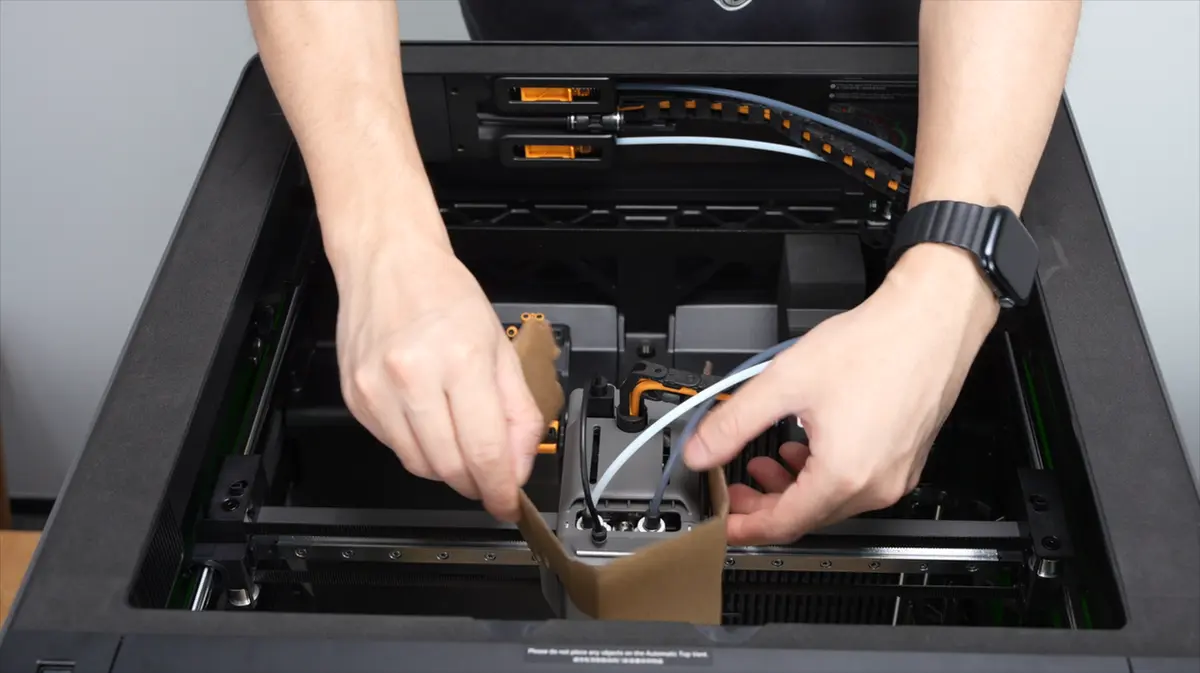

Trin 20. Træk toolhead mod fordøren og fjern papstykket på den.

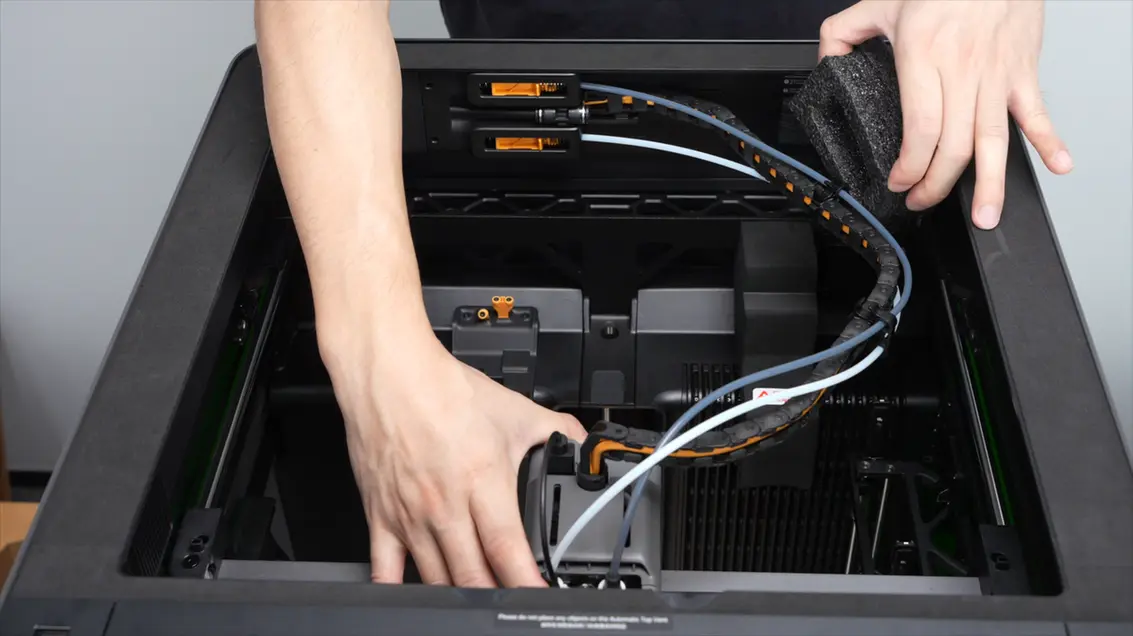

Trin 21. Fortsæt med at trække toolhead mod dig og tag langsomt skummet på kabelkæden ud.

Bøj ikke kabelkæden, da den kan tage skade.

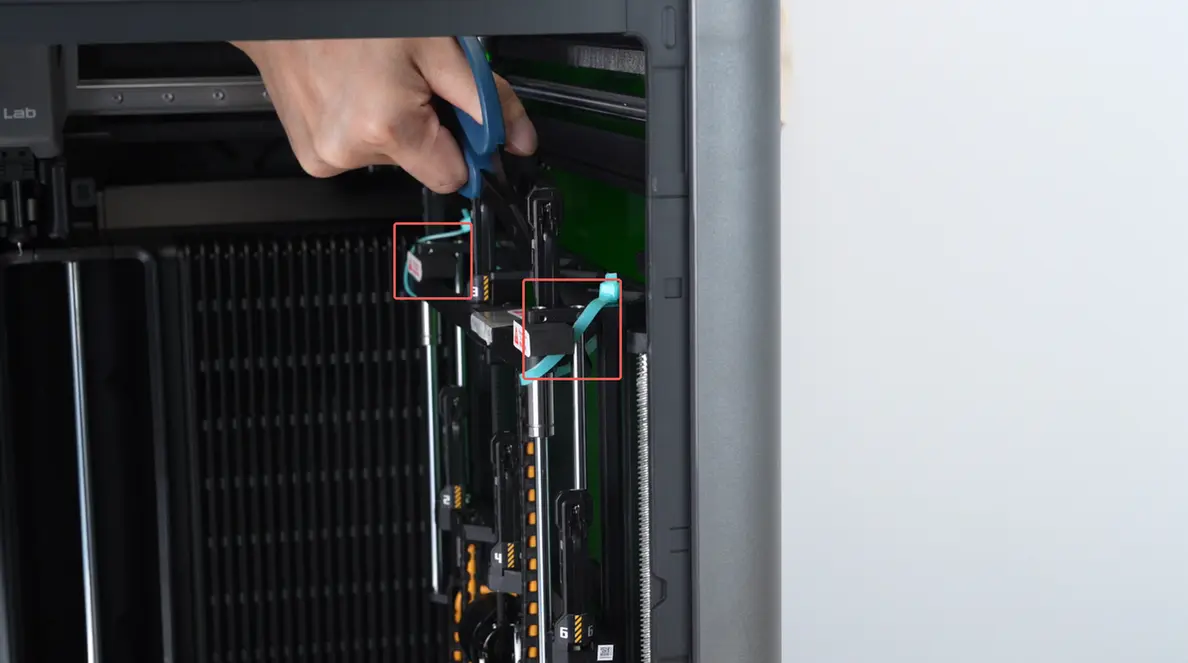

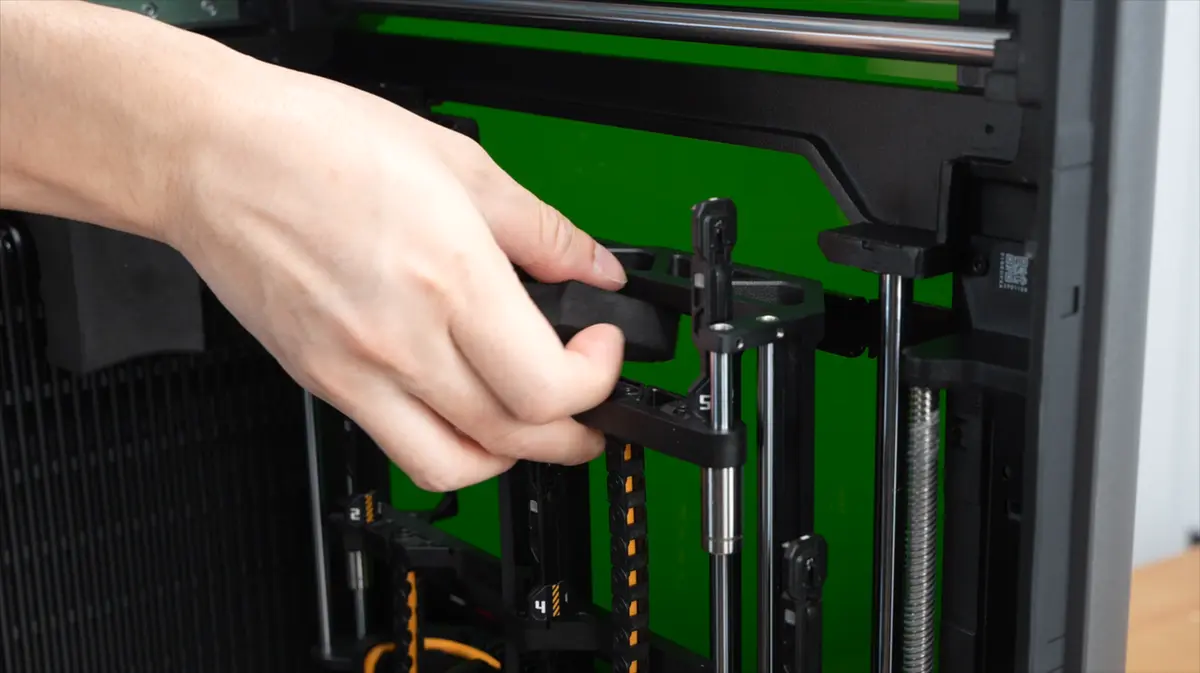

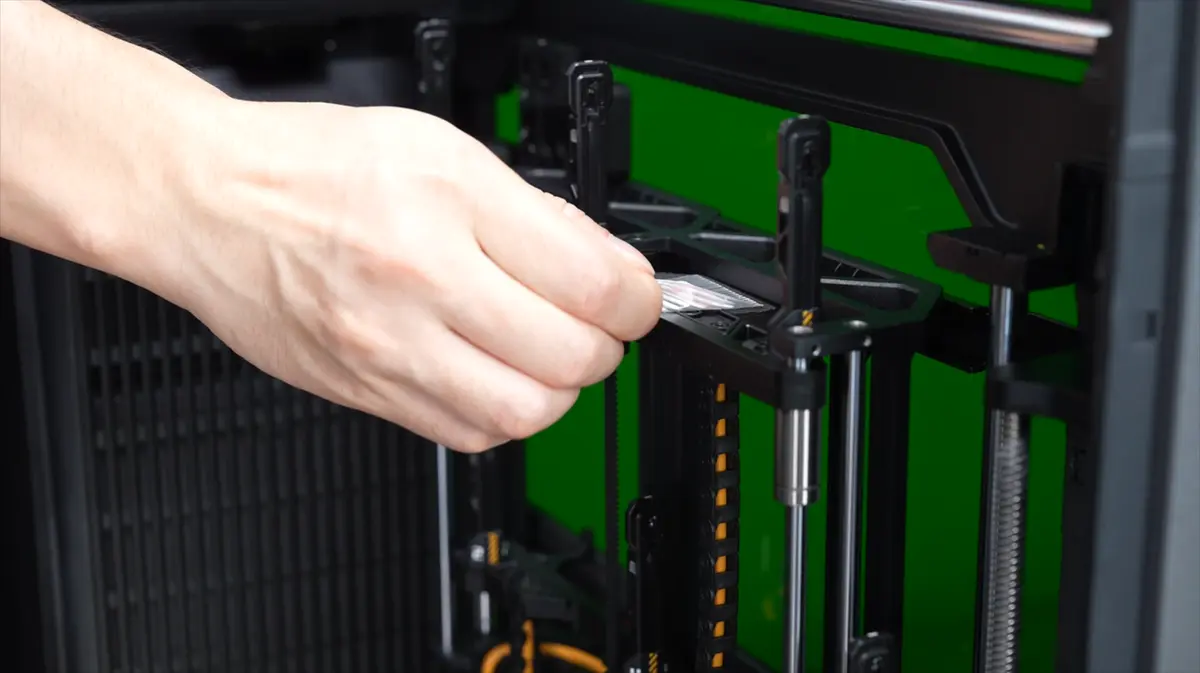

Trin 22. Fjern kabelbindere og skum på induktions-hotendets holder.

Pas på, hvor du sætter saksen, så holderen ikke tager skade.

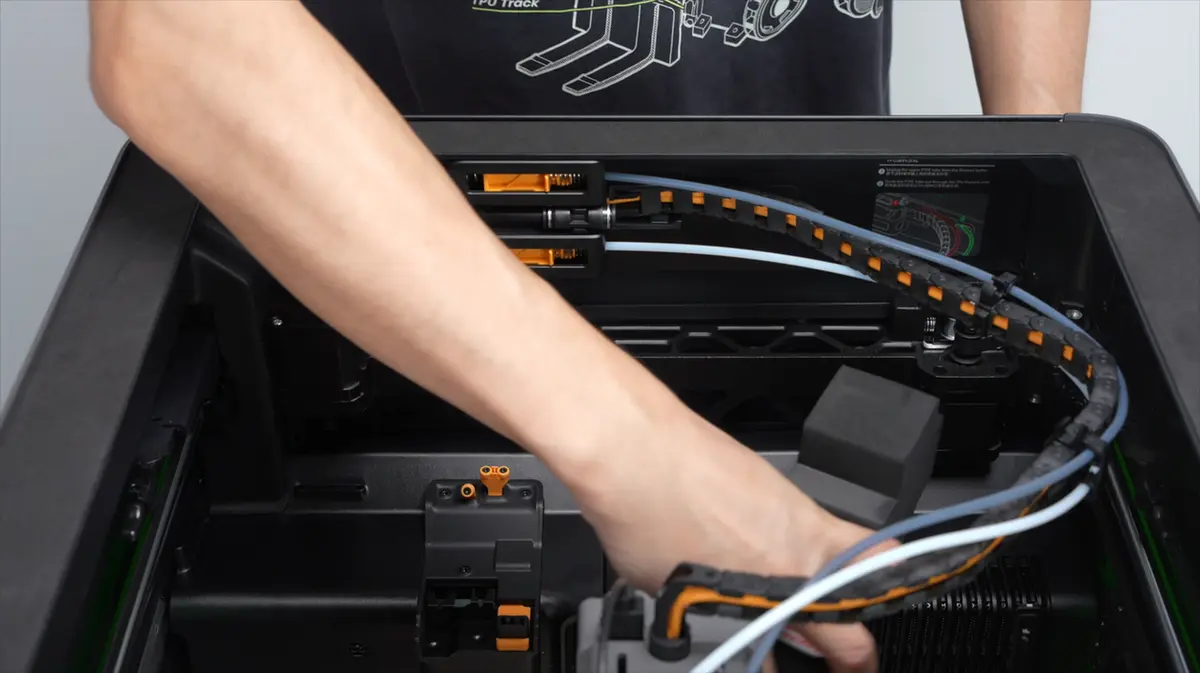

Trin 23. Tag skummet over luftfilteret ud.

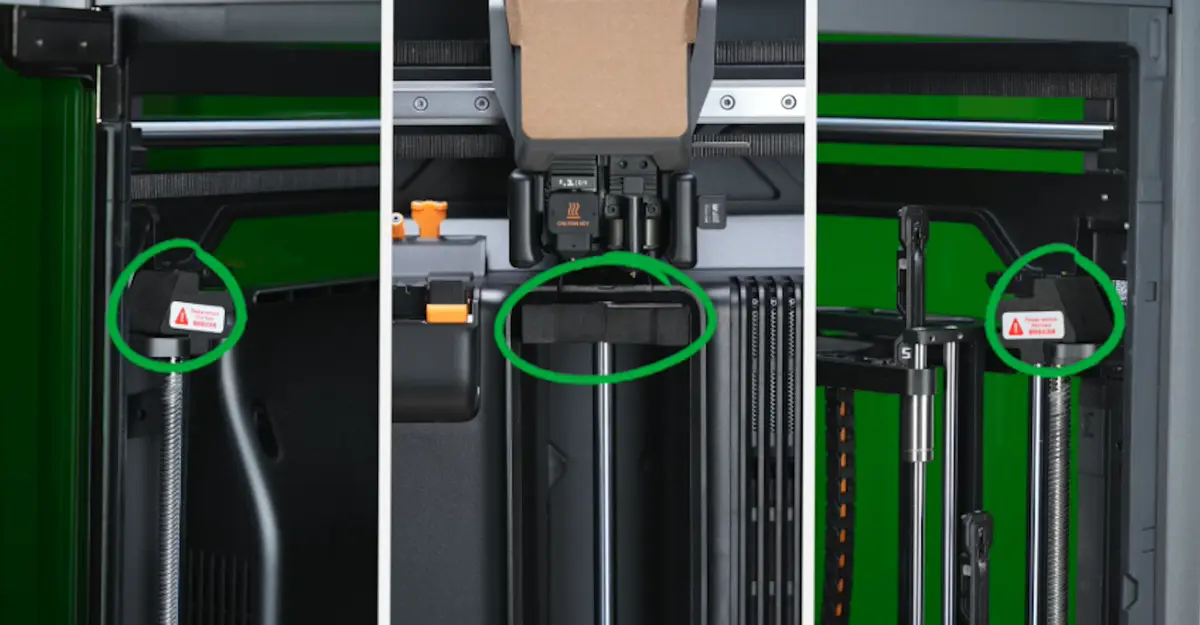

Trin 24. Fjern skummet på spindlerne.

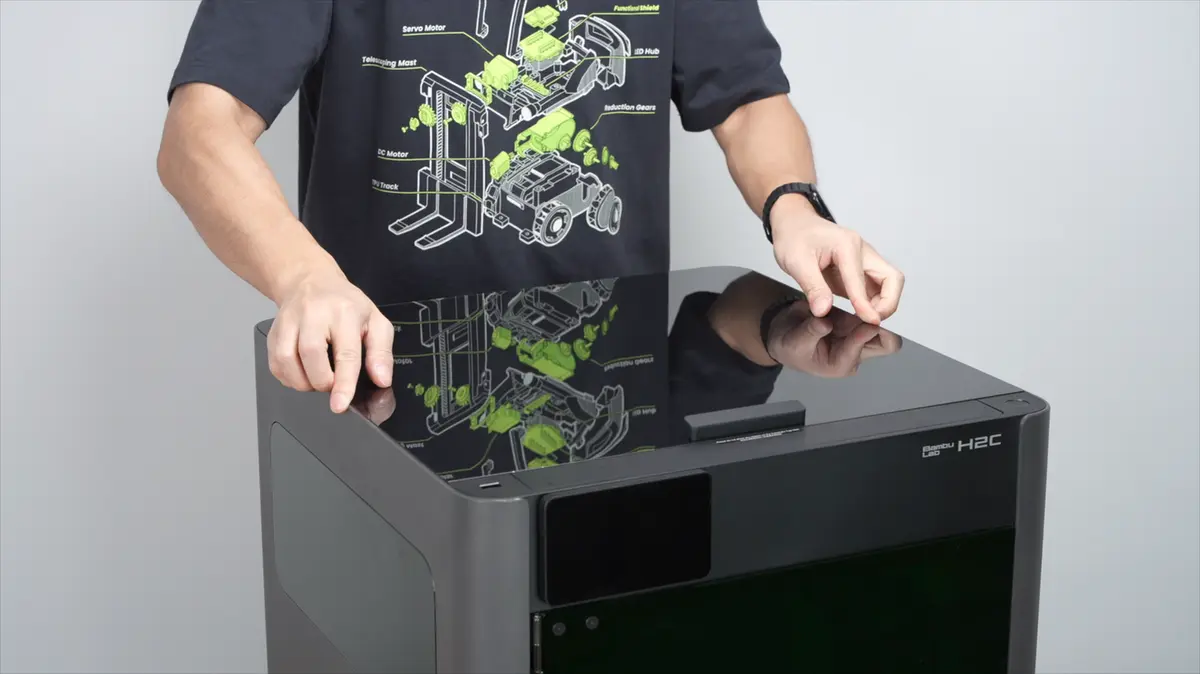

Trin 25. Sæt toplåget tilbage oven på printeren.

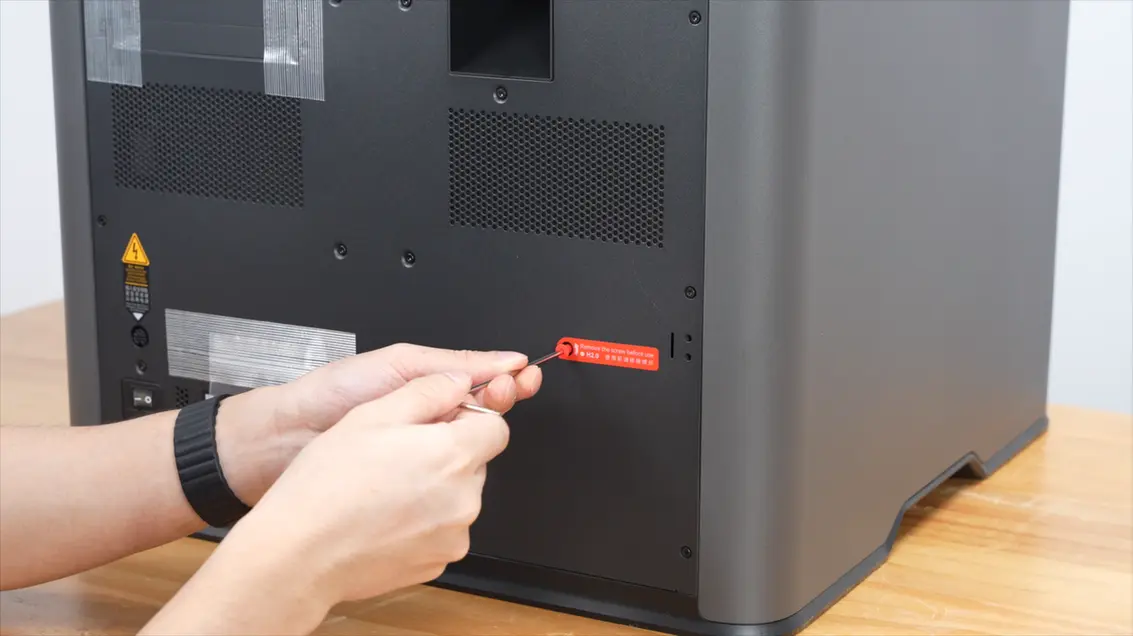

Trin 26. Brug H2.0 unbrakonøglen til at fjerne skruen, der fastgør luftpumpen (dette trin gælder kun Laser Combo).

Skru løs og tag den langsomt ud, så den ikke falder ned i printeren.

Trin 27. Fjern tapen på det aktive kammers udsugning.

Trin 28. Fjern beskyttelsesfilmen på og inde i AMS 2 Pro.

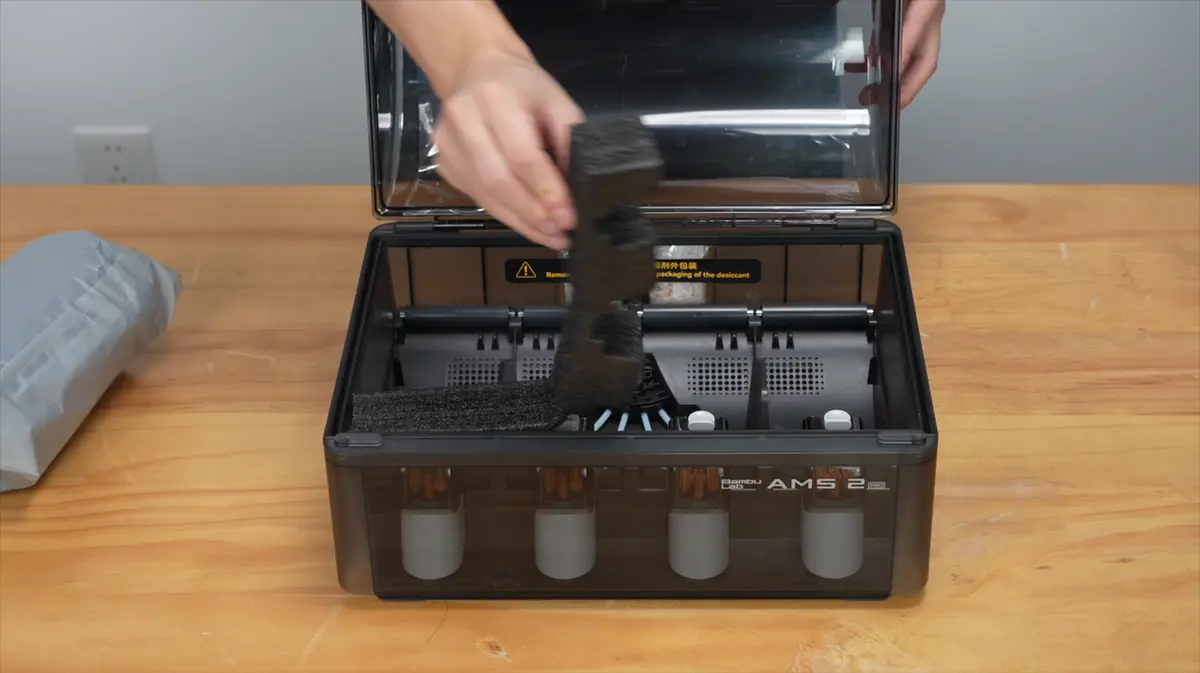

Trin 29. Tag alt tilbehør og skum ud af AMS 2 Pro.

Hvis du har flere AMS-produkter, kan du installere yderligere AMS-enheder ifølge guiden til tilslutning af flere AMS-modeller.

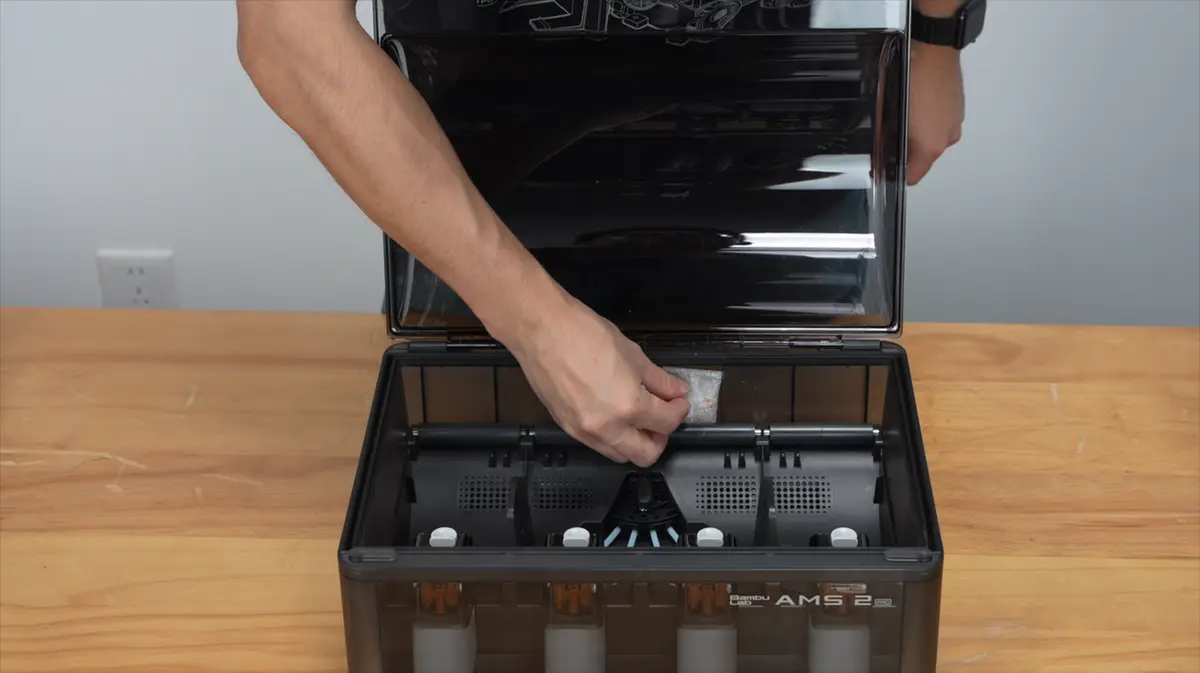

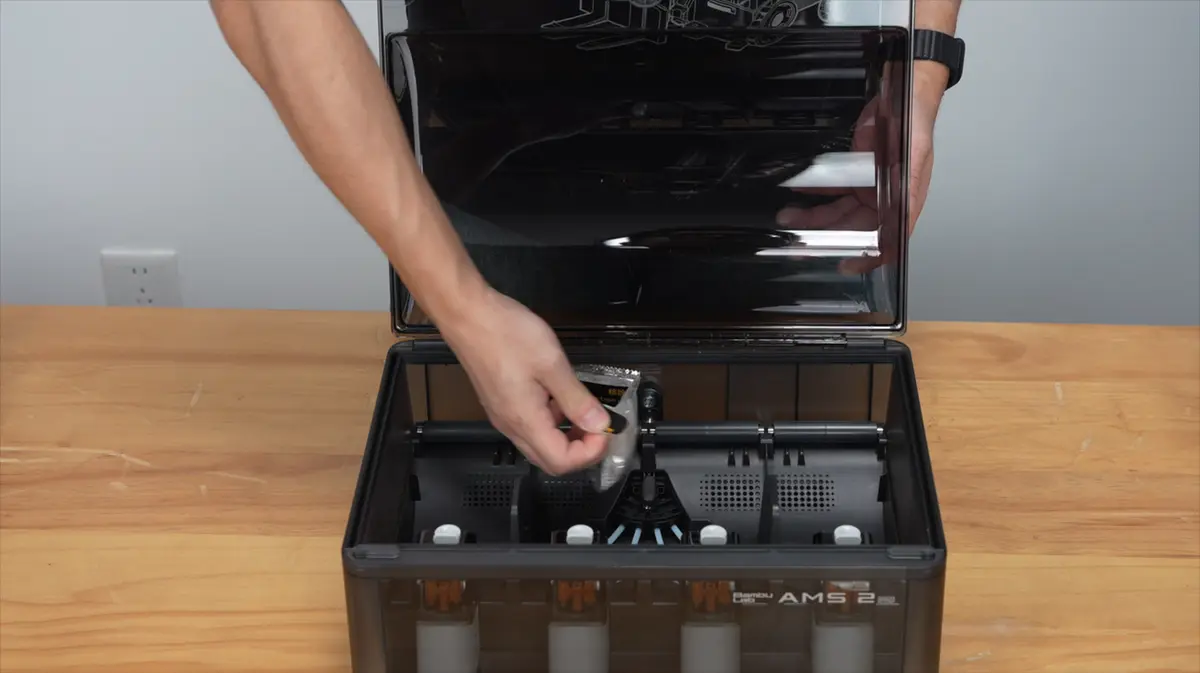

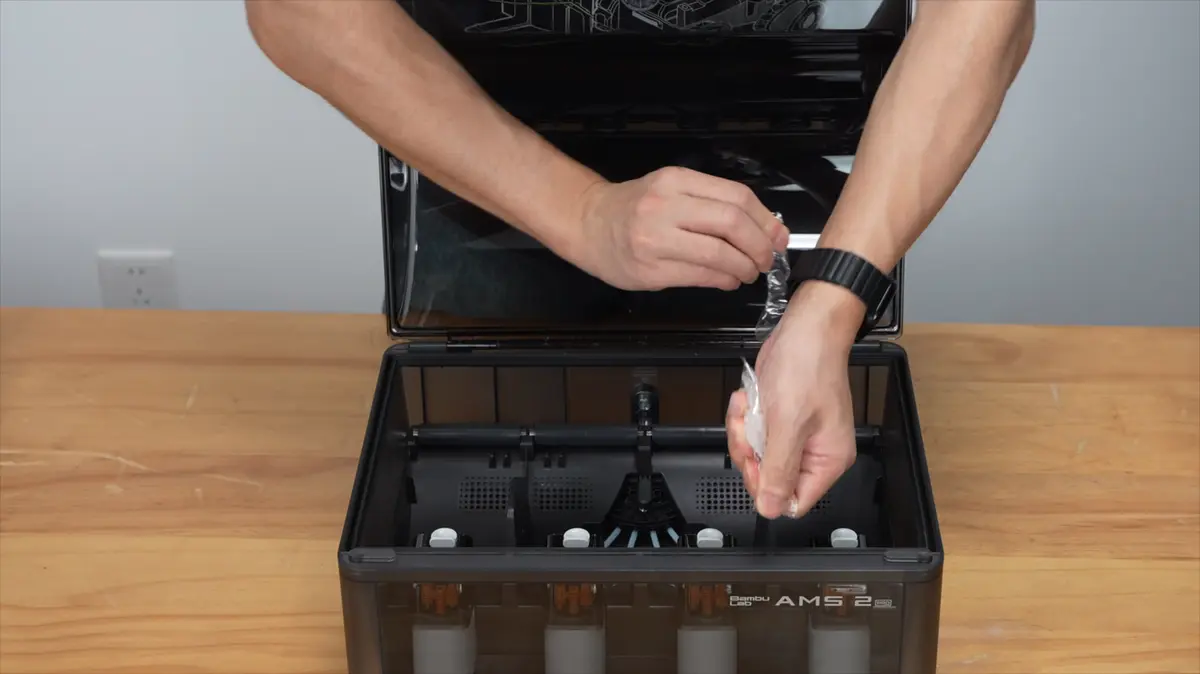

Trin 30. Tag tørremidlet ud. Fjern den ydre emballagepose og læg det tilbage.

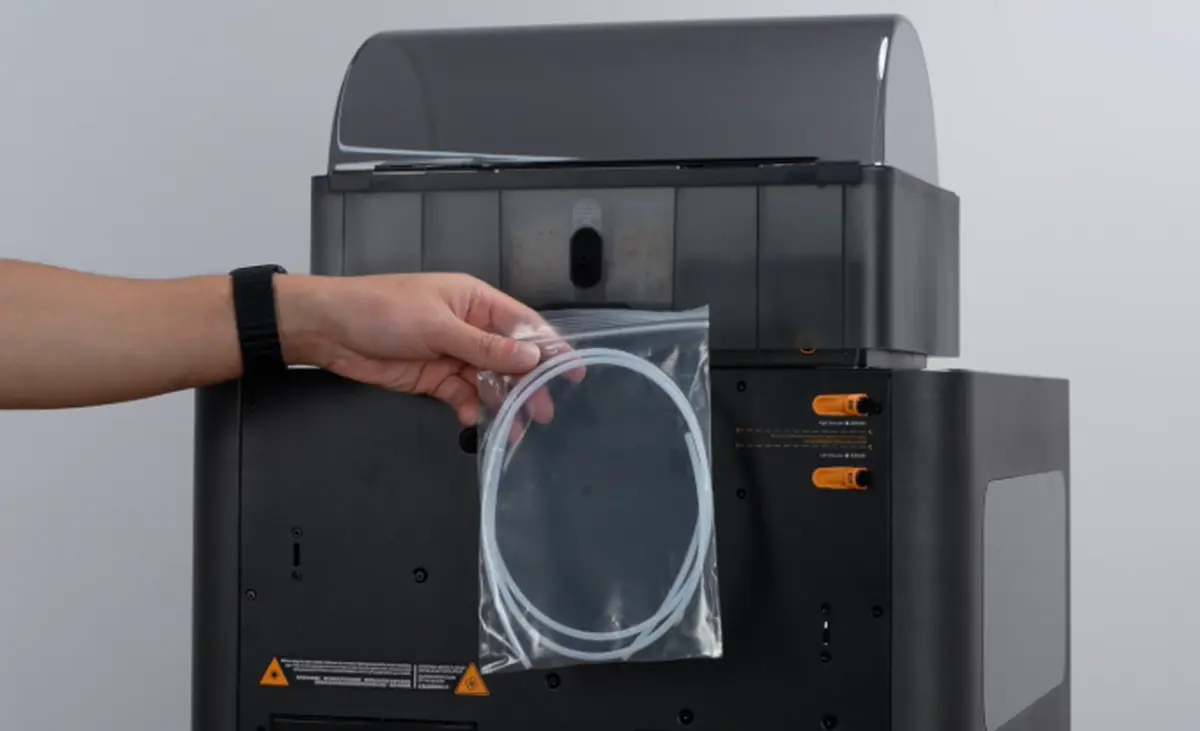

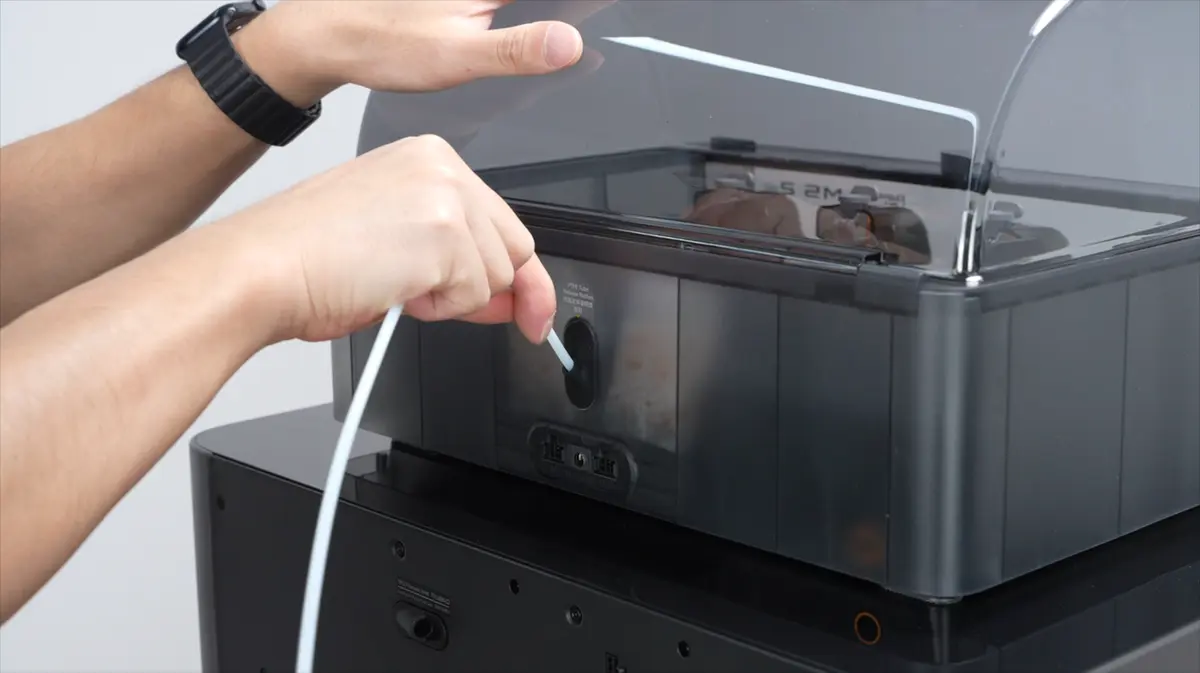

Trin 31. Tag den lange PTFE-slange frem. Sæt den i AMS 2 Pros filamentudgang.

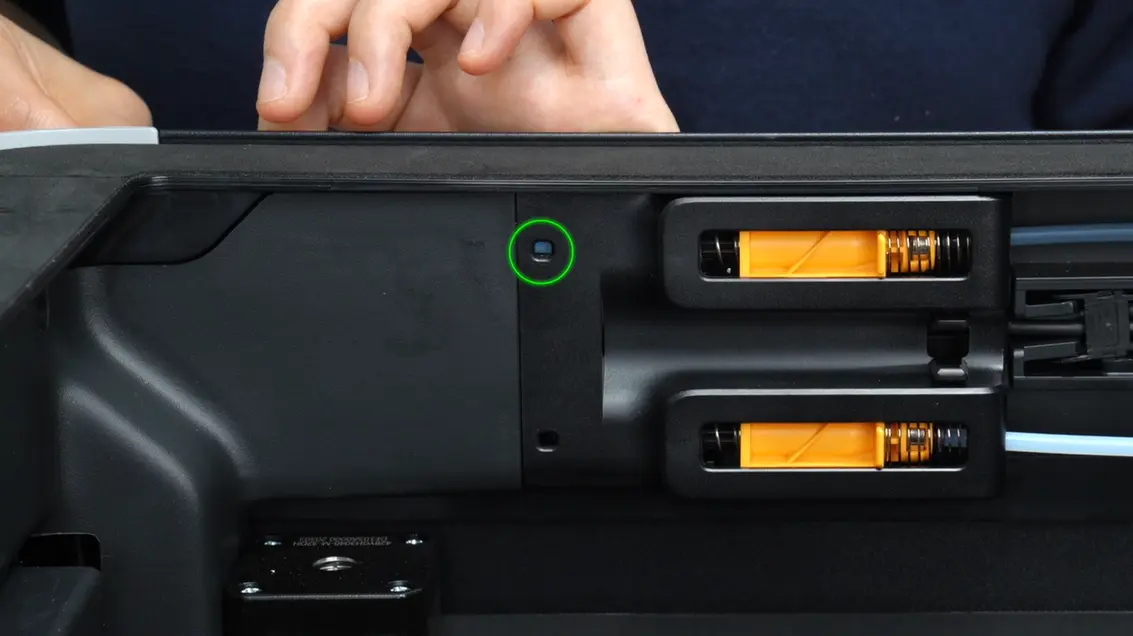

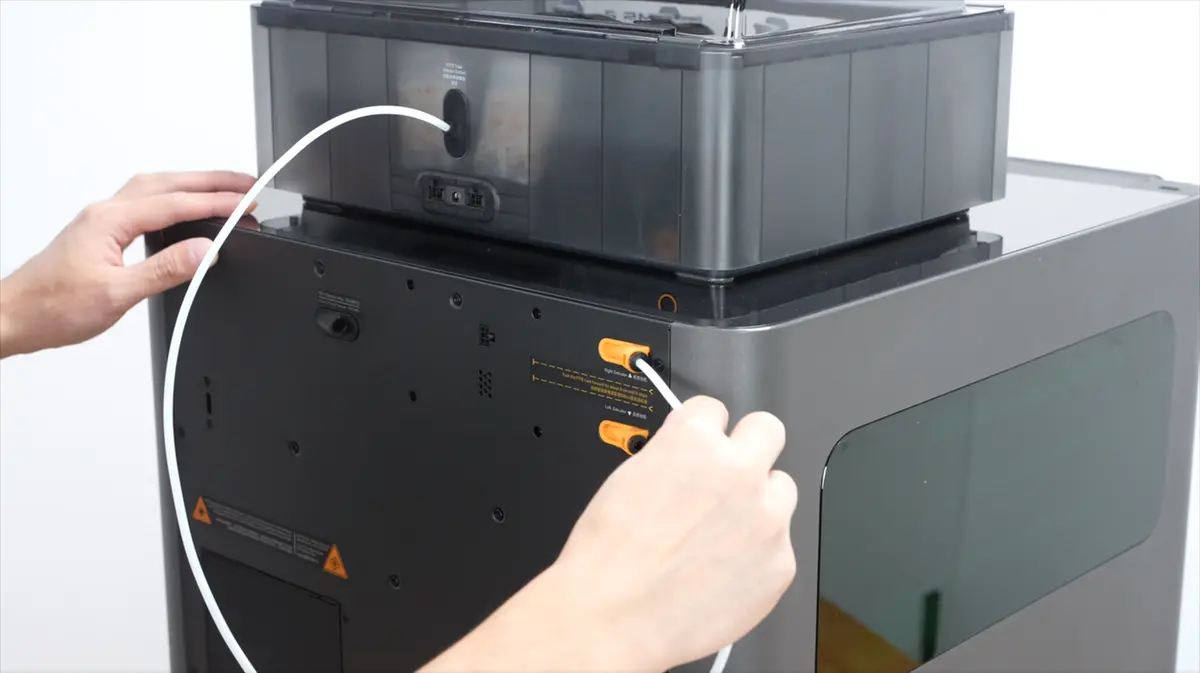

Trin 32. Sæt den anden ende ind i printerens øverste kobling. Skub, indtil slangen ikke kan komme længere. Slangen er sat helt ind, når den kan ses gennem vinduet på bufferen.

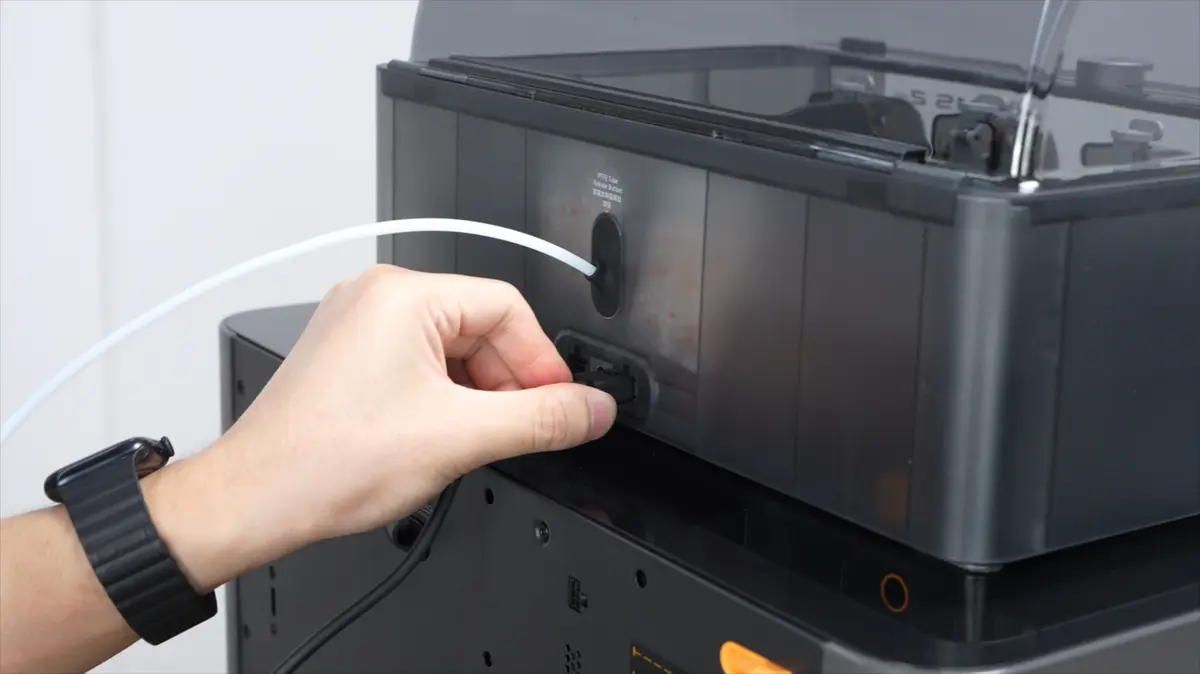

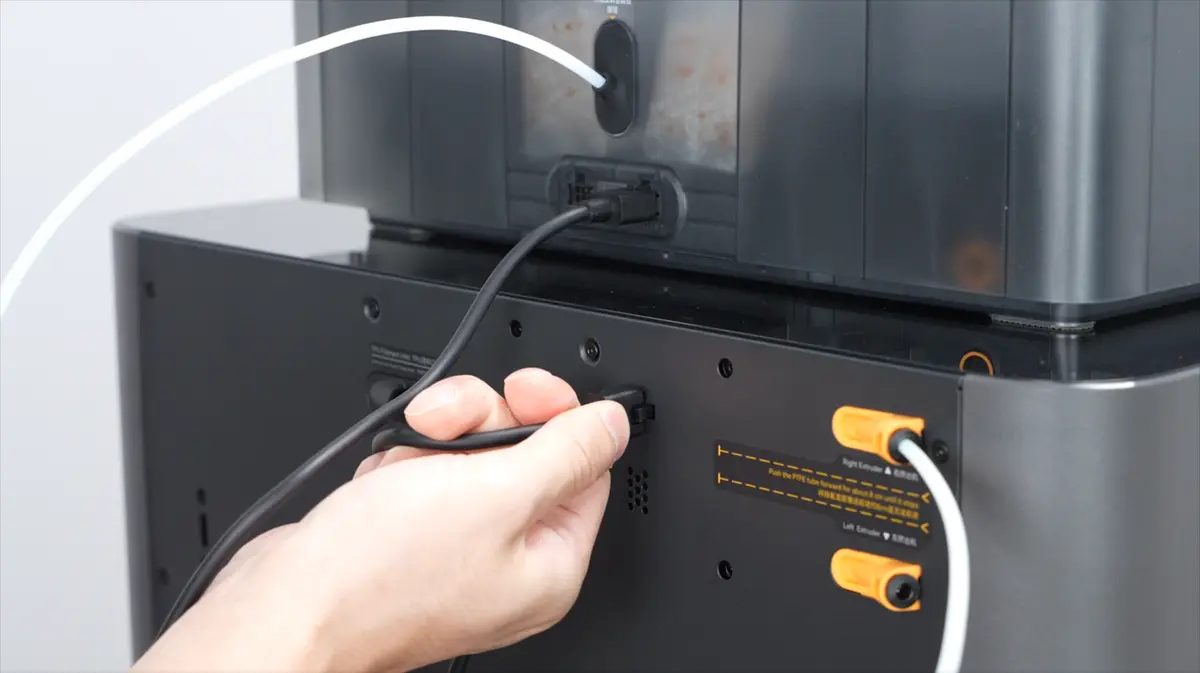

Trin 33. Sæt det 6-benede kabel i en vilkårlig port på AMS 2 Pro og den anden ende i printeren.

Advarsel! Hvis du har brug for at tørre filament i mere end én AMS 2 Pro samtidig med H2C, skal du bruge den officielle AMS 2 Pro Switching Adapter til at strømforsyne de ekstra AMS 2 Pro-enheder. Brug af andre strømadaptere kan medføre fejlfunktion og beskadige udstyret.

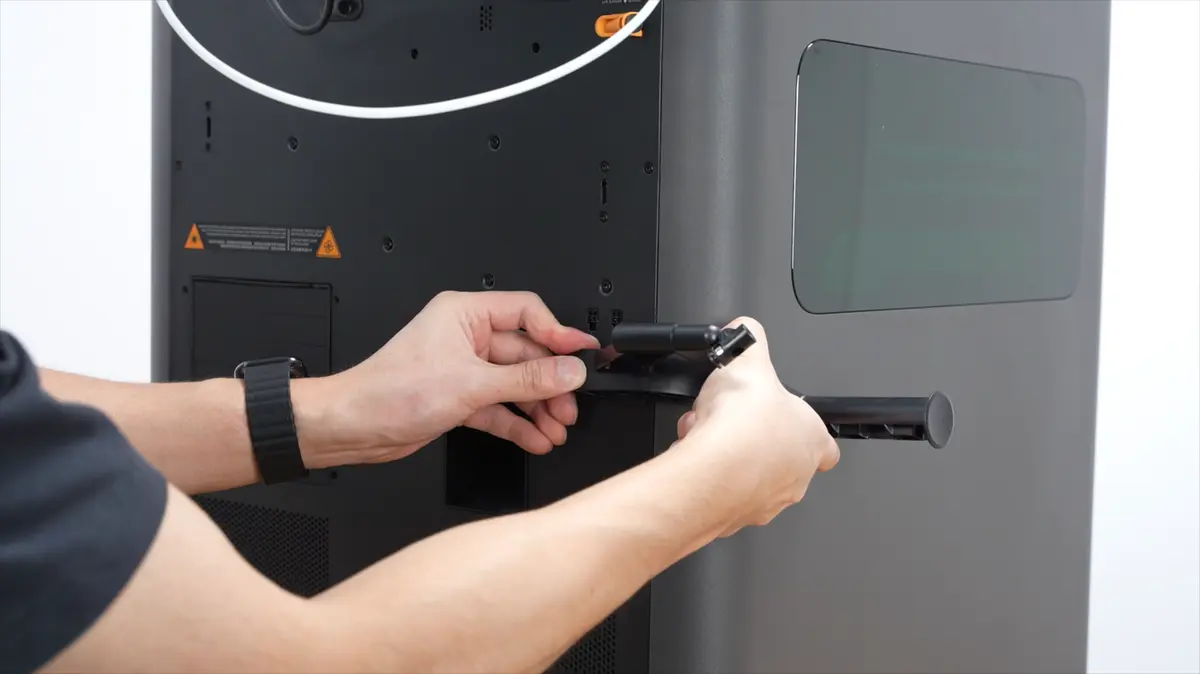

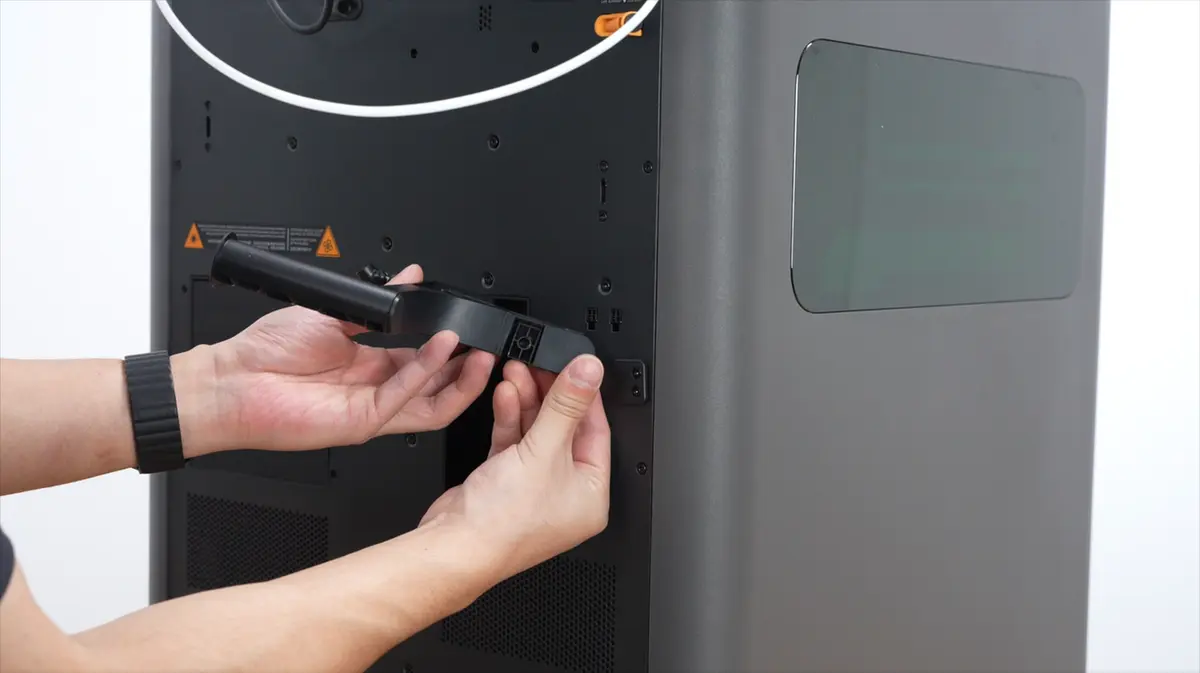

Trin 34. Ret rillen ind og skub spoleholderen på plads.

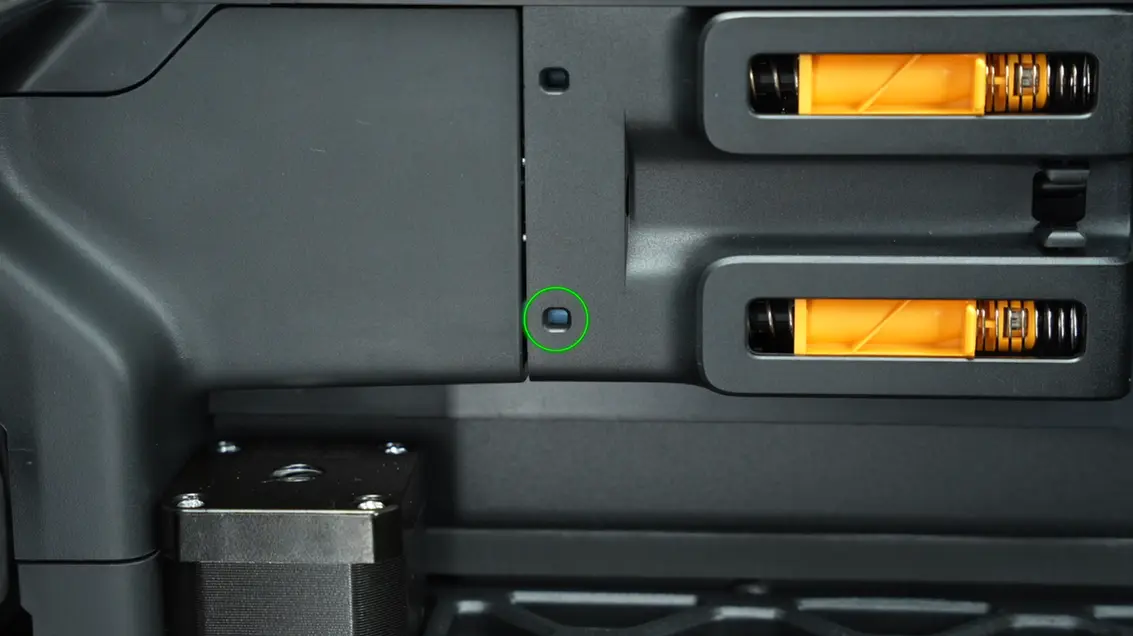

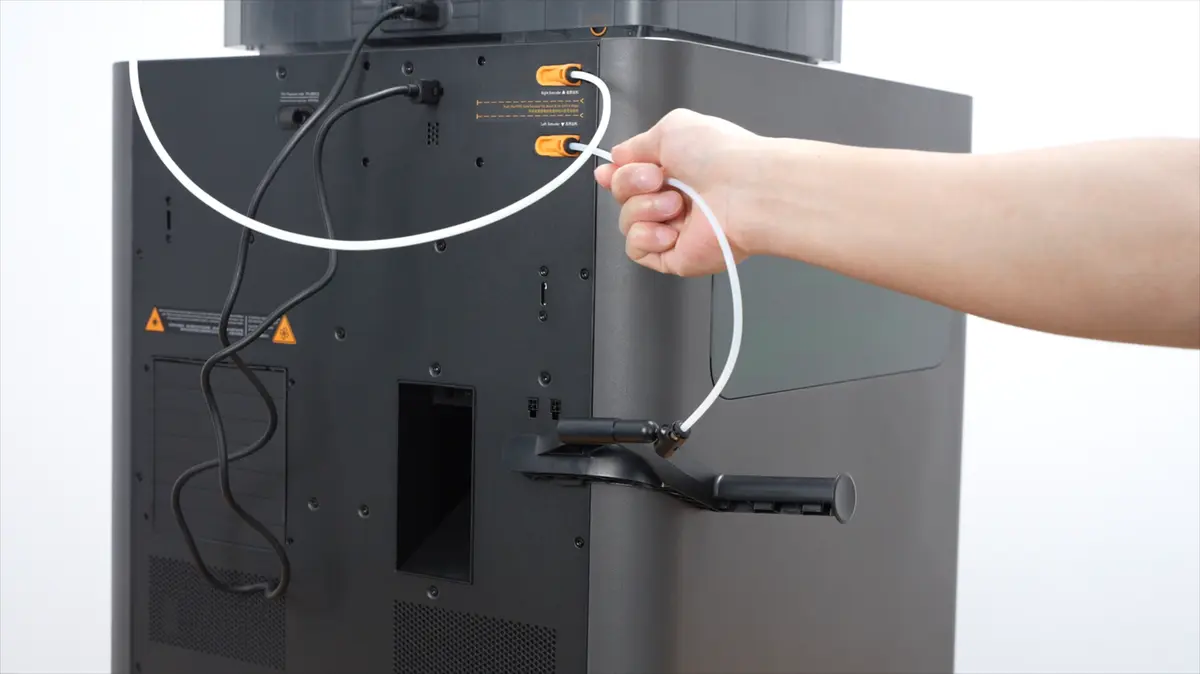

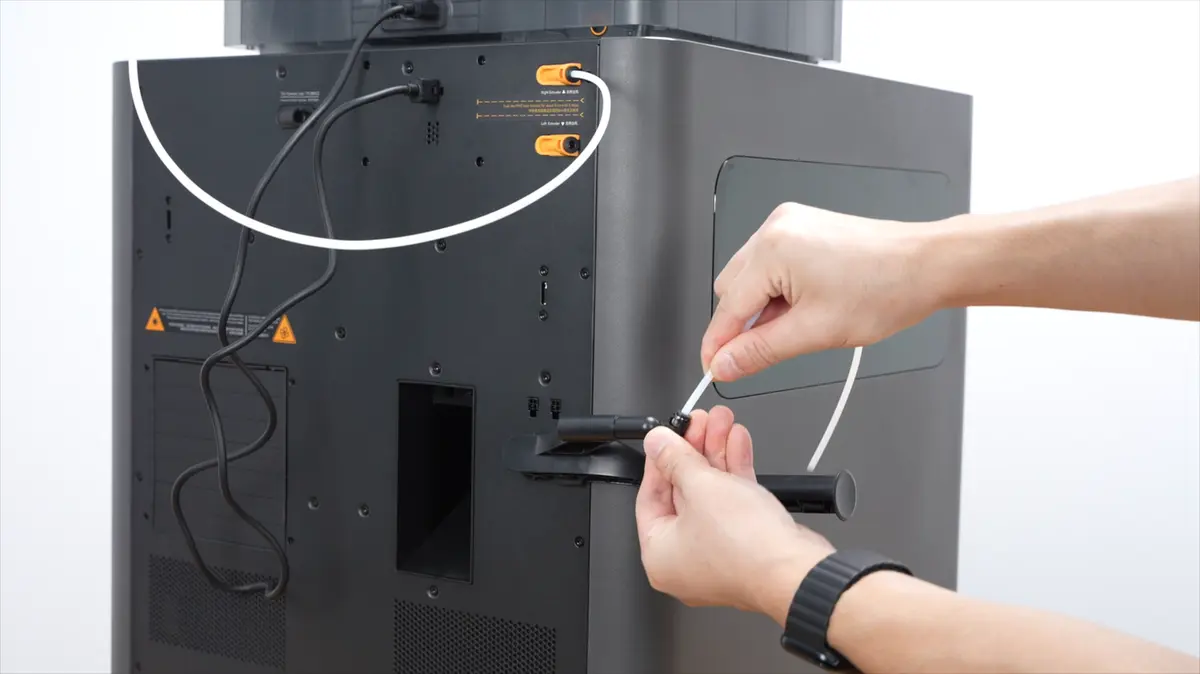

Trin 35. Tag den korte PTFE-slange frem. Sæt den ene ende i spoleholderen og den anden ende i printerens anden kobling. Skub slangen, indtil den ikke kan komme længere. Slangen er sat helt ind, når den kan ses gennem vinduet på bufferen.

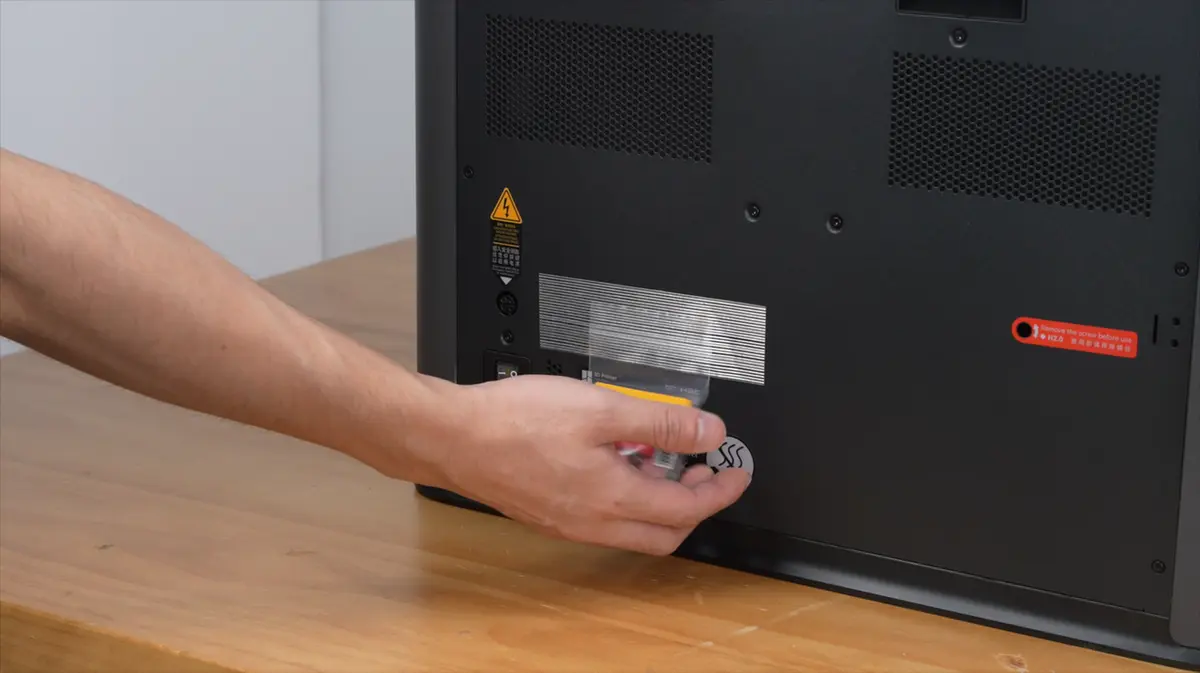

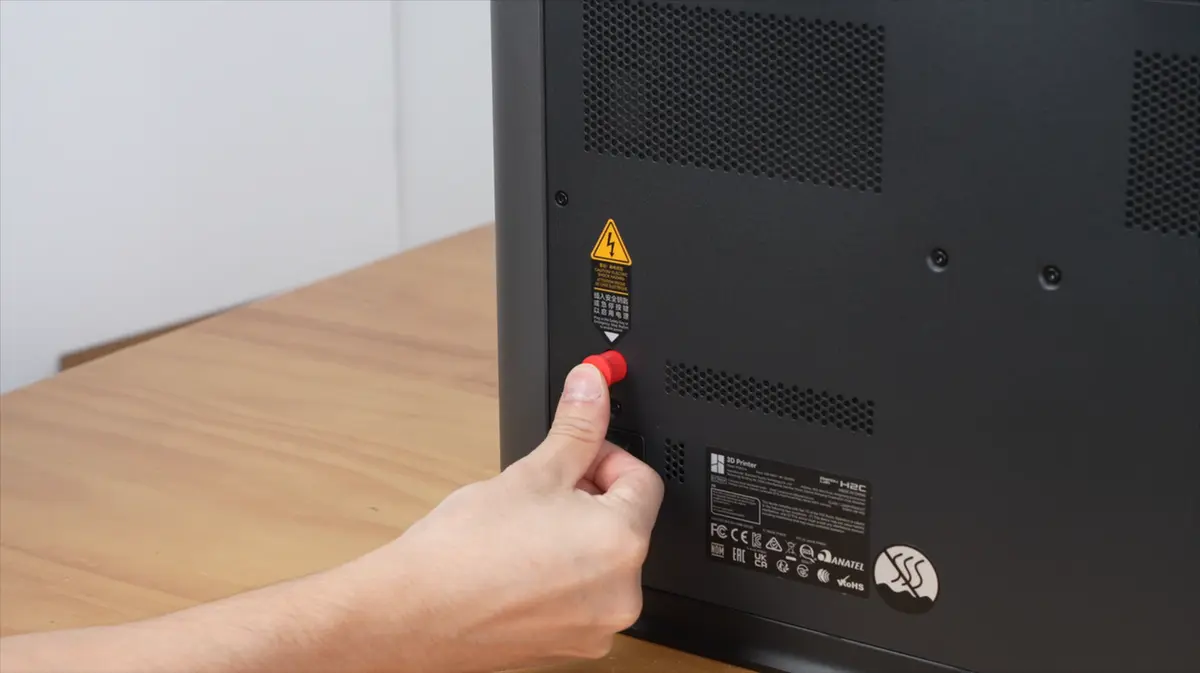

Trin 36. Tag sikkerhedsnøglen på bagsiden frem. Ret den ind og sæt sikkerhedsnøglen i.

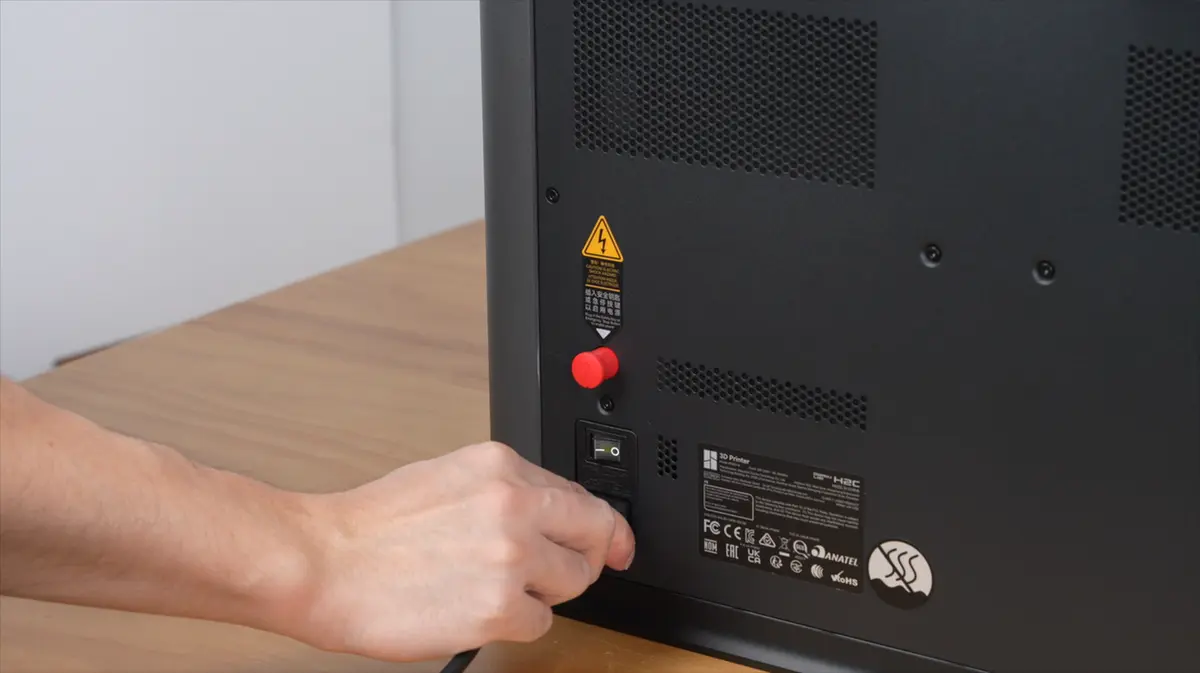

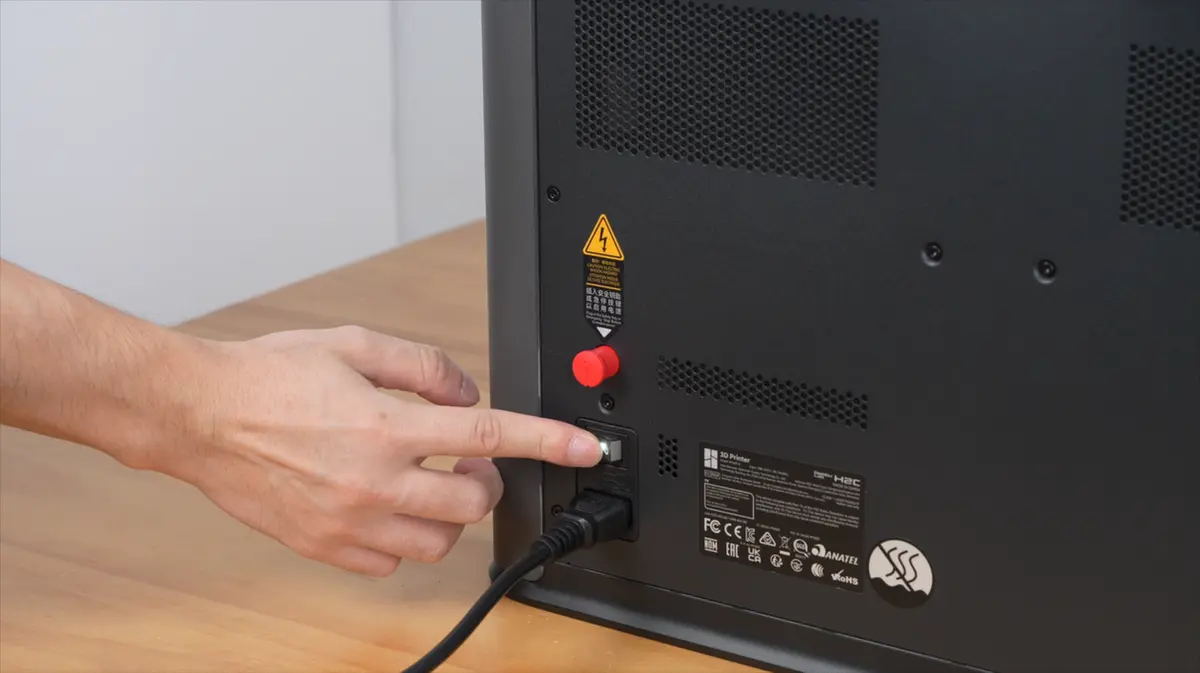

Trin 37. Sæt strømkablet i og tænd printeren.

Trin 38. Følg instruktionerne for at udføre den første kalibrering.

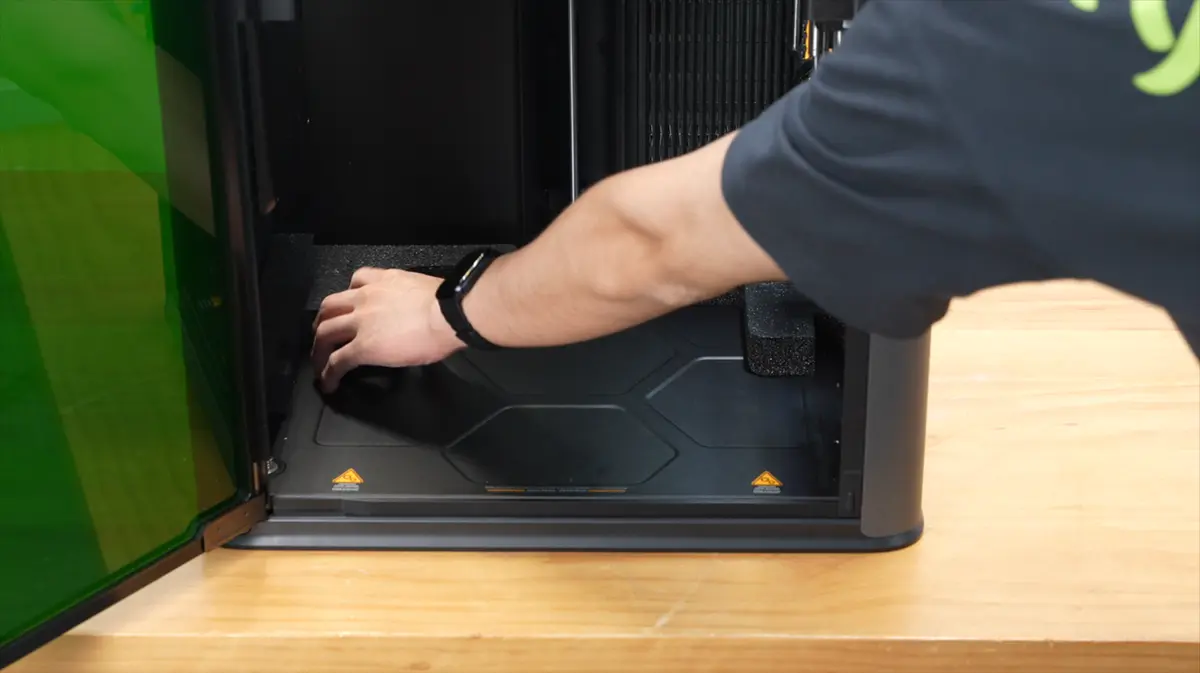

Trin 39. Når kalibreringen er færdig, tages skumstykkerne under varmepladen ud.

Trin 40. Placer en kasse eller beholder til at opsamle den filament, der renses ud og falder fra rensekanalen.

Den lille kasse, filamentet leveres i, er en god løsning til dette, indtil du kan finde et bedre alternativ. Sørg for at placere beholderen under den rektangulære åbning på rensekanalen bag på printeren (eksempel vist på en P1S nedenfor).

En mere permanent løsning kan printes ved at søge efter en H2C-rensebeholder på MakerWorld.

Se derefter guiden til den første print for at starte din første udskrivning.
