H2S laser module: installationsguide

1. Fjern byggepladen og sluk for printeren

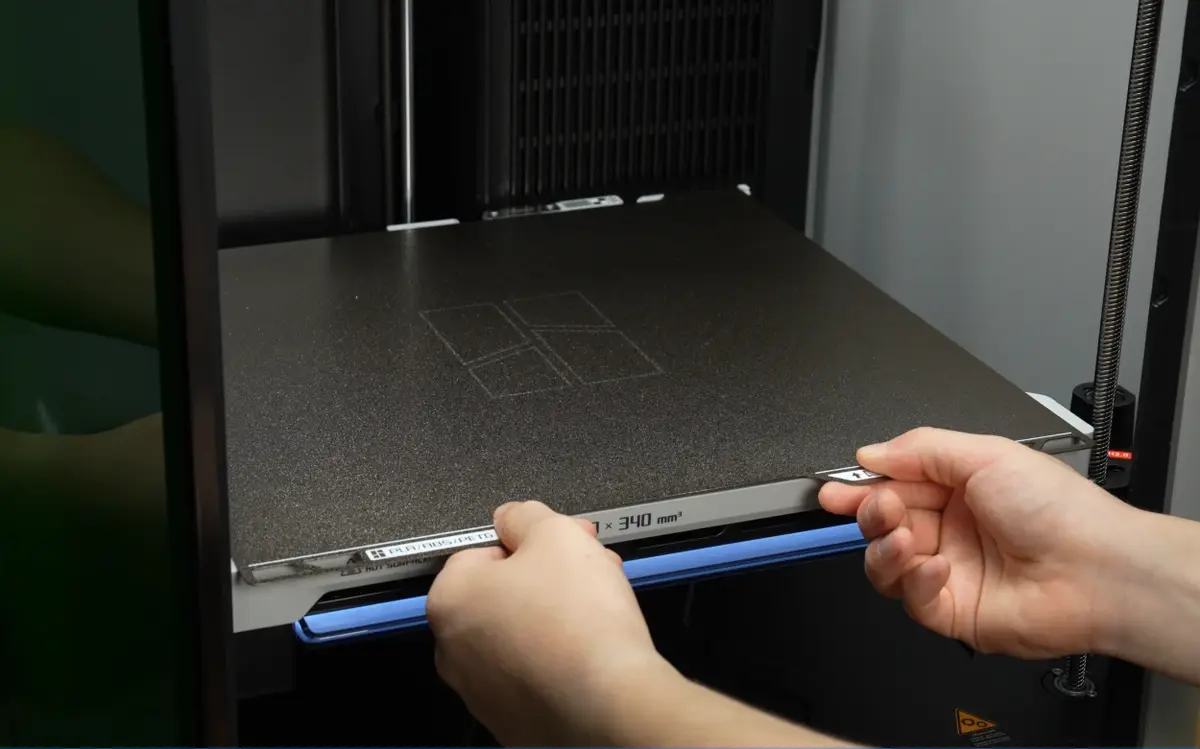

Fjern byggepladen fra varmebedet.
Hvis varmebedet sidder for højt til, at du kan arbejde bekvemt, sænker du det via touchskærmen.

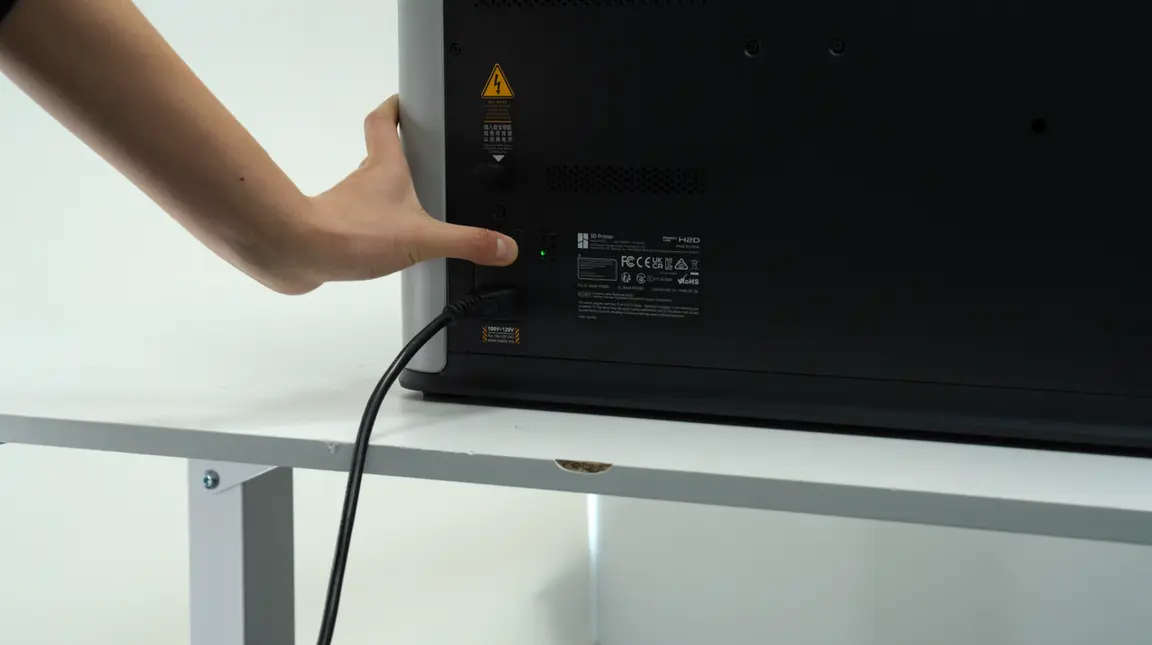

Sluk for printeren og træk strømkablet ud.

2. Monter nødstopknappen

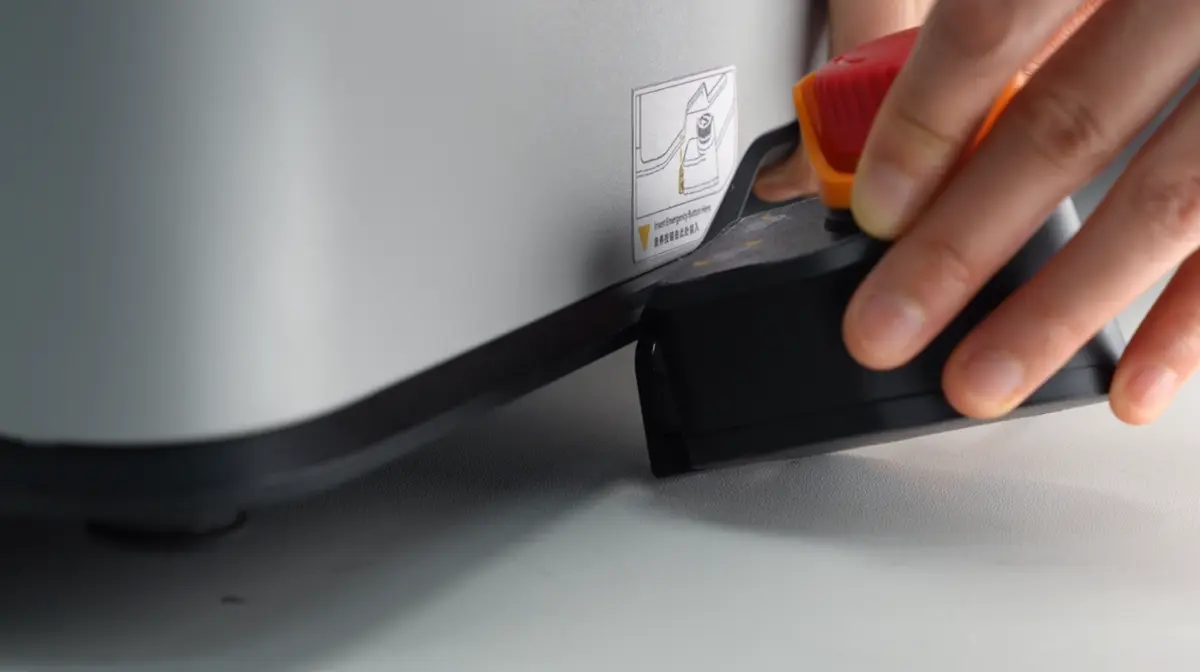

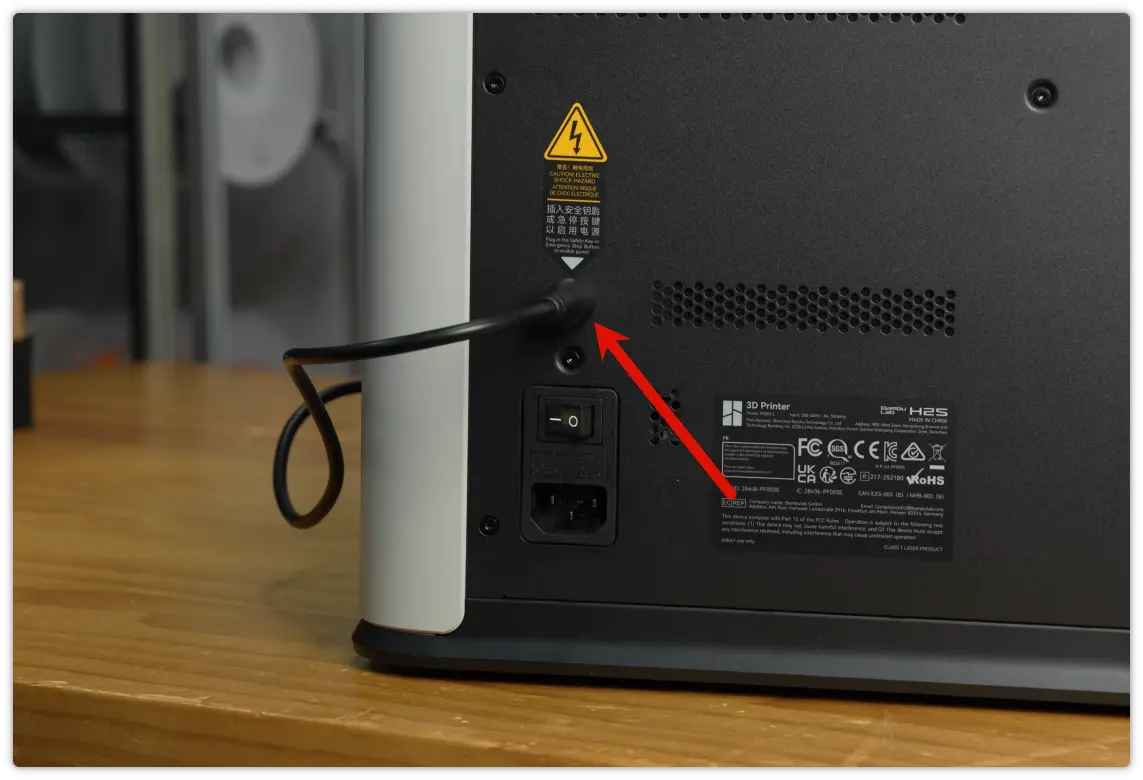

Fjern safety key fra bagsiden af printeren og sæt nødstopknappens kabel i den tilhørende port.

Både bagsiden af printeren og nødstopknappen leveres med formonterede safety keys. Opbevar den safety key, du fjerner fra printeren, et sikkert sted.

Kontroller, om safety key allerede sidder i nøglehullet på nødstopknappen.
Hvis ikke, sætter du den i som vist på billedet.

3. Monter udsugningsslangen

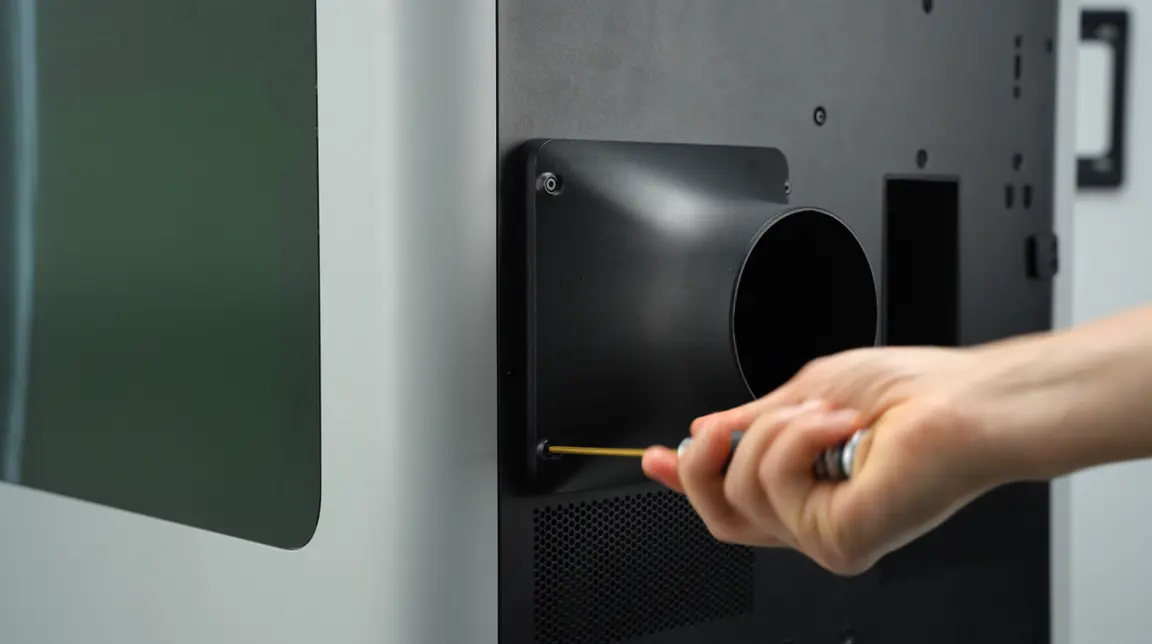

Brug en 2,0 mm unbrakonøgle til at spænde fire BT3-20 skruer nær udsugningsristen på bagpanelet, så udsugningsadapteren sidder fast.

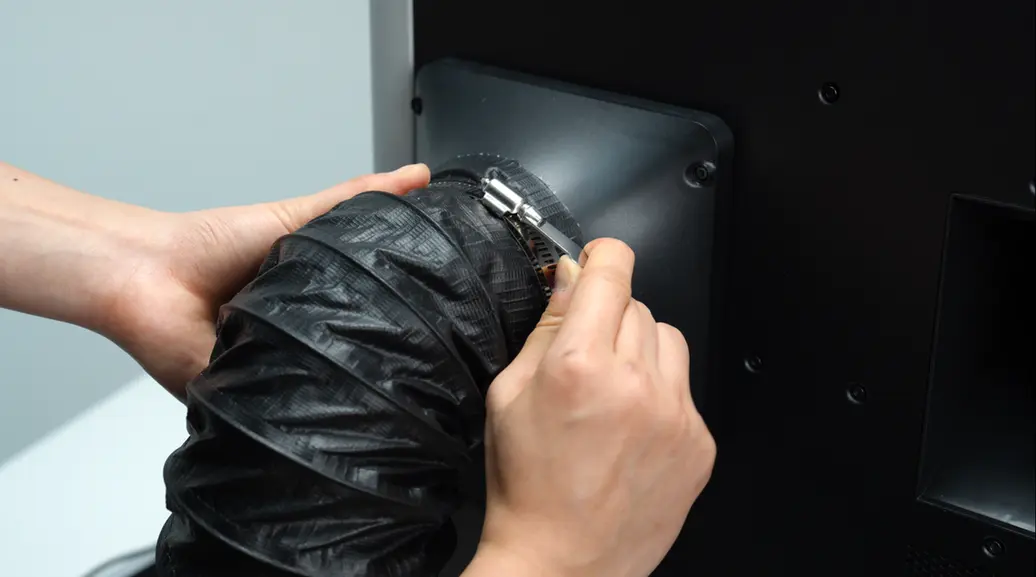

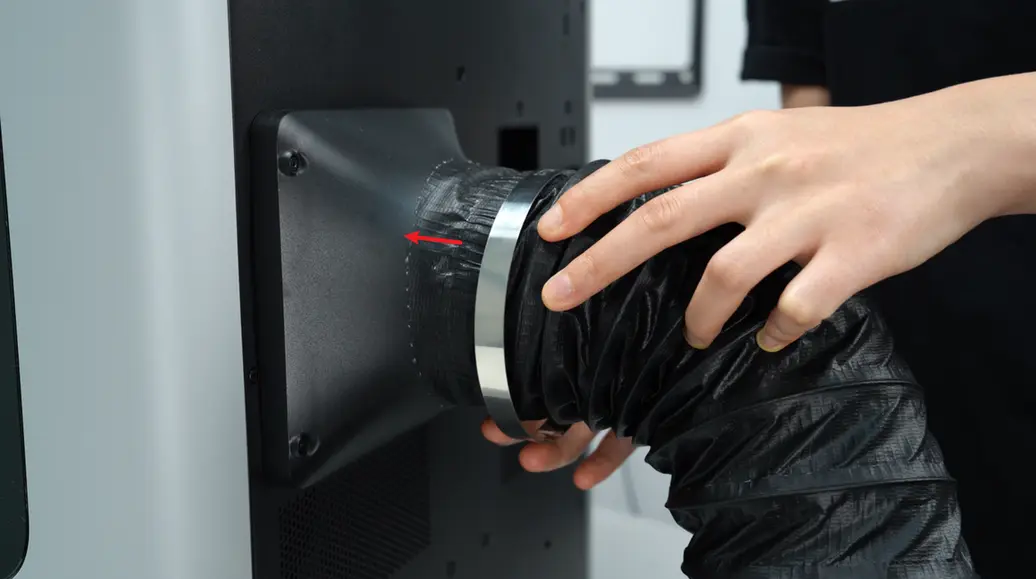

Sæt spændebåndet over den ene ende af udsugningsslangen (100 mm diameter, 2 m længde), skub enden helt ind på adapteren og spænd med uret.

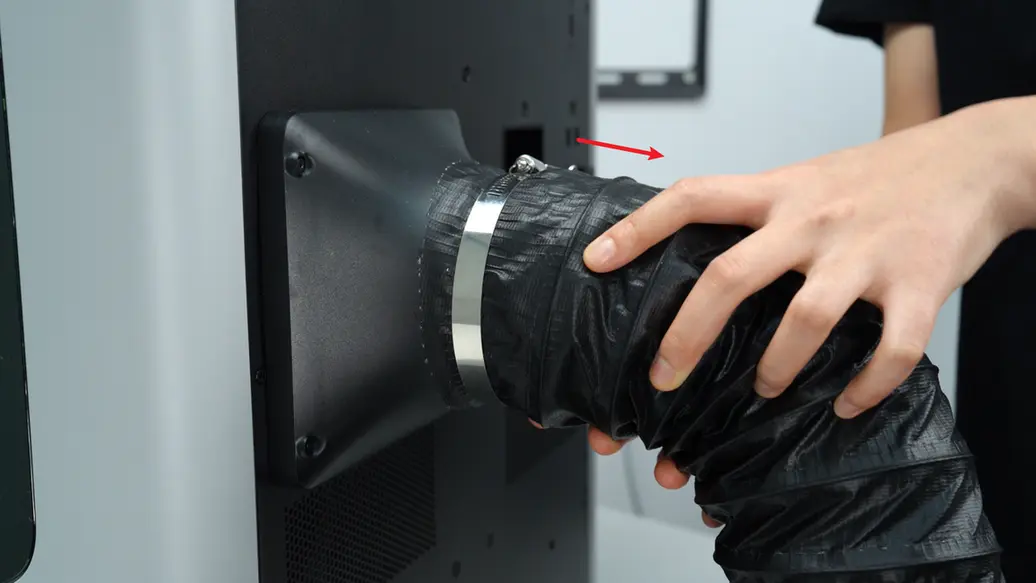

Træk forsigtigt tilbage efter tilspænding for at bekræfte, at den sidder sikkert fast, så den ikke løsner sig under drift.

Før den anden ende af slangen udendørs (sørg for at overholde lokale love og regler, og undgå at påvirke miljøet).

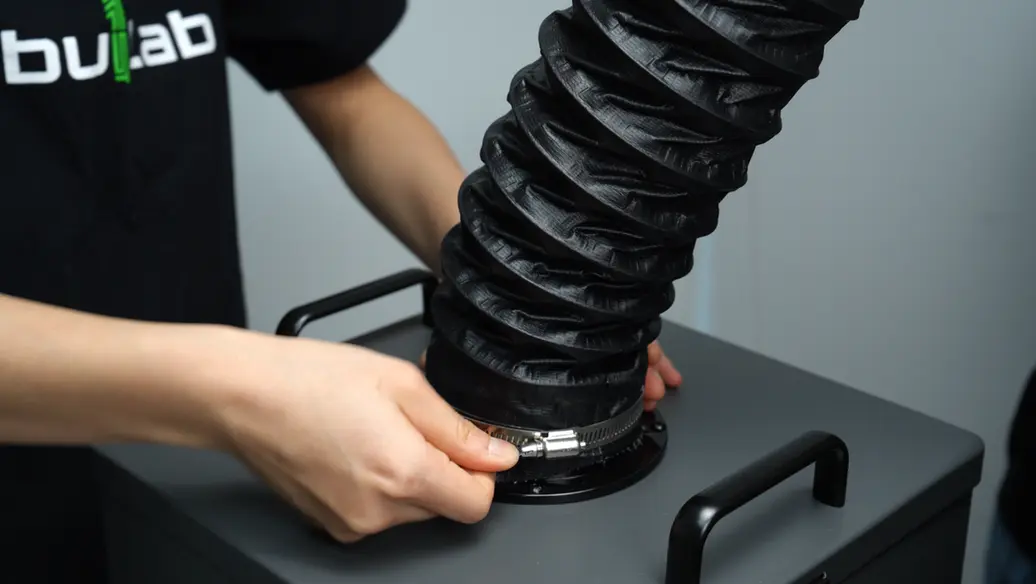

Hvis du har en valgfri røgrenser (sælges separat), forbinder du printerens udsugningsslange til renserens luftindtag.

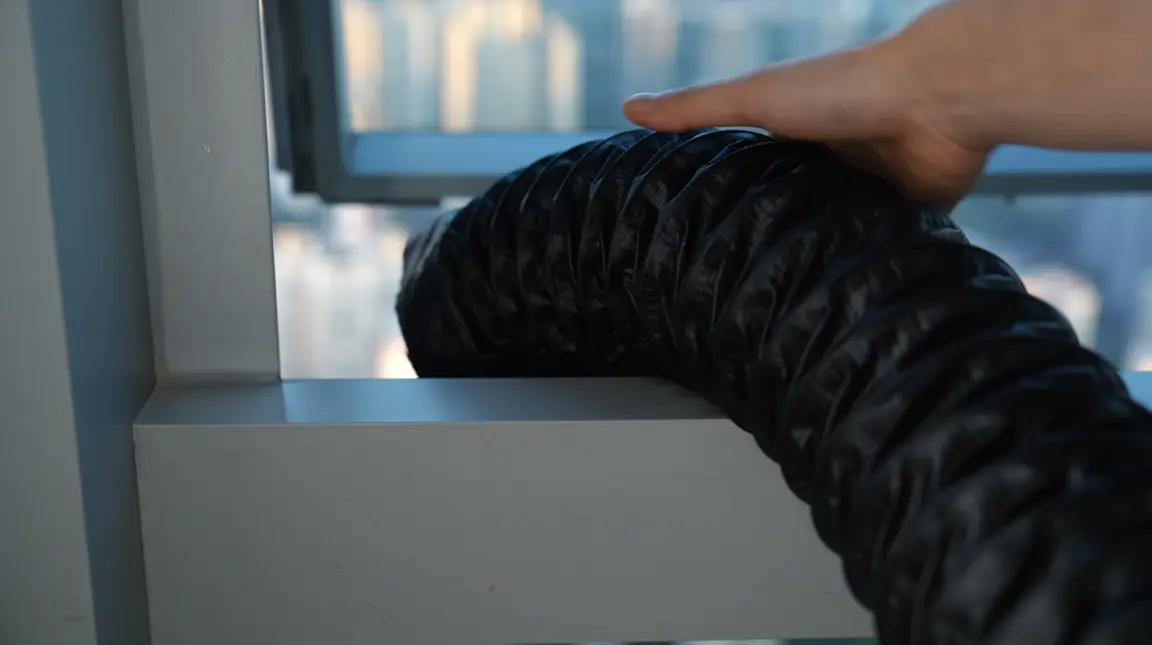

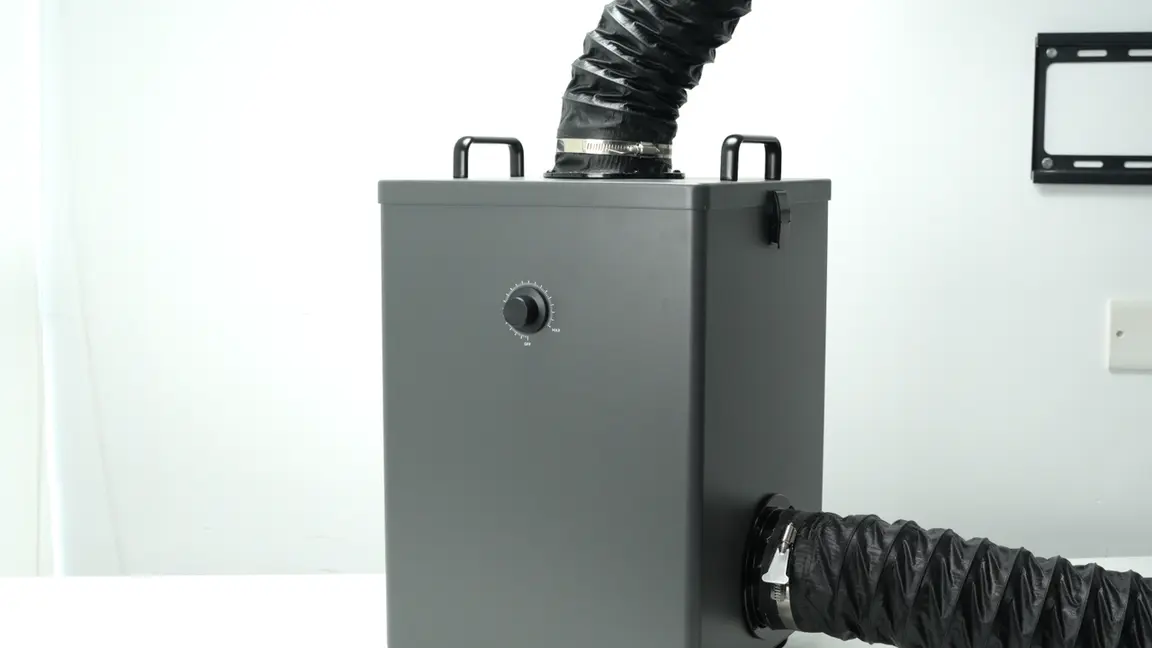

Forbind derefter endnu en slange fra renserens udløb for at lede den filtrerede luft udendørs.

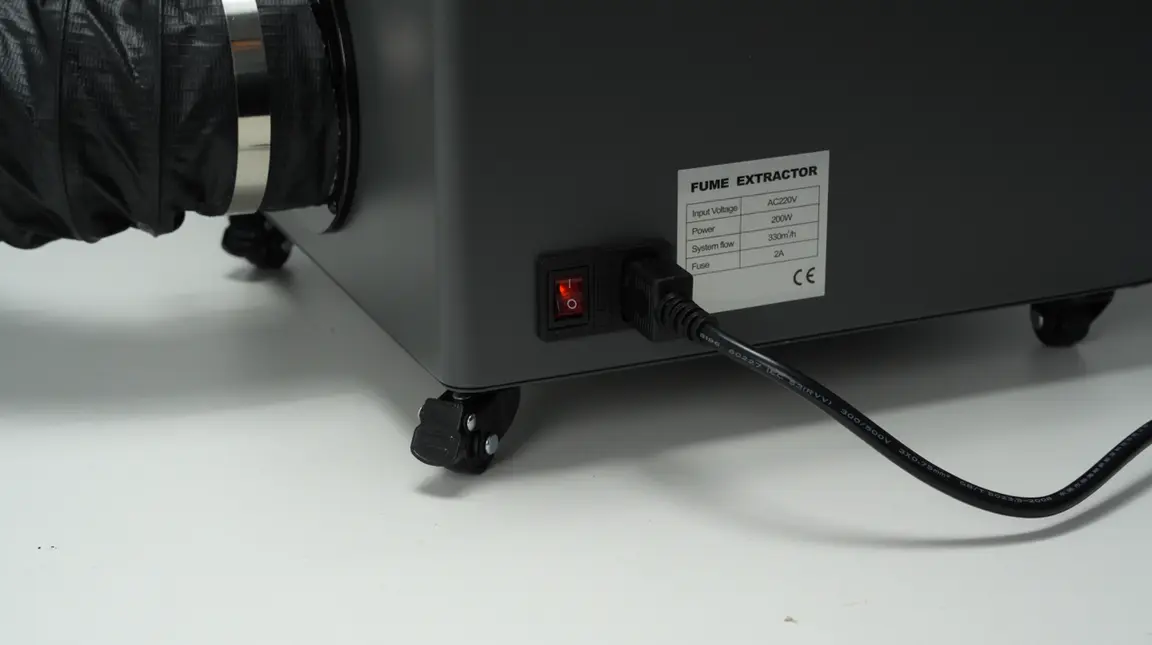

Tip: Når der er tændt, kan du justere renserens blæserhastighed med knappen. Filterpatronen bør skiftes regelmæssigt.

4. Fjern luftpumpens fastgørelsesskruer

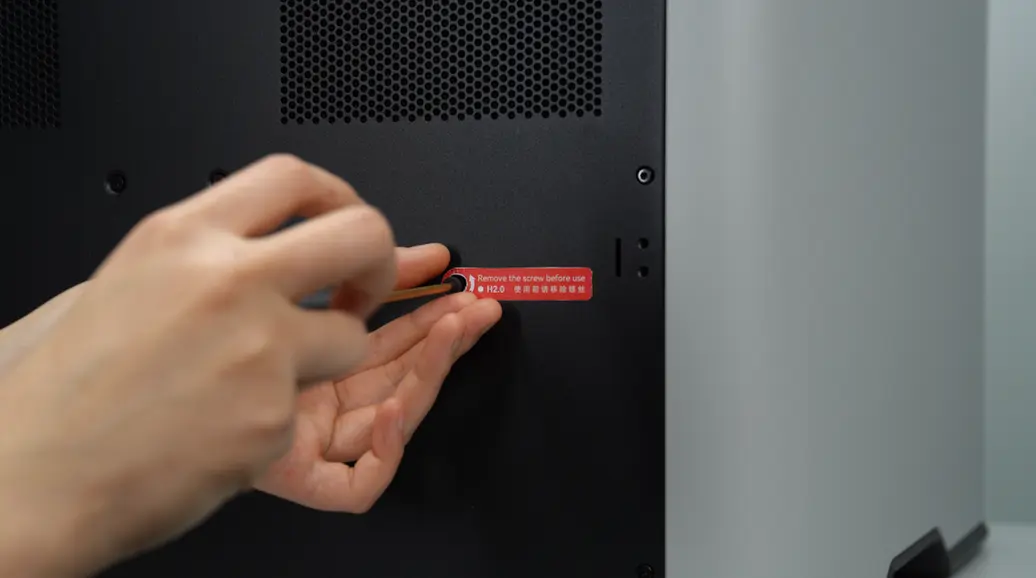

Brug en 2,0 mm unbrakonøgle til at fjerne de rødmarkerede skruer, der holder luftpumpen.
Når skruehovedet er synligt, holder du fast i det med hånden og fjerner skruen langsomt, så den ikke falder ned inde i printeren.
Det anbefales at gemme de afmonterede skruer. Hvis printeren skal transporteres, hjælper det med at undgå skader undervejs, hvis du monterer skruerne igen sammen med den originale emballage.

5. Monter laser module på printeren, og tilslut kabler og luftslange

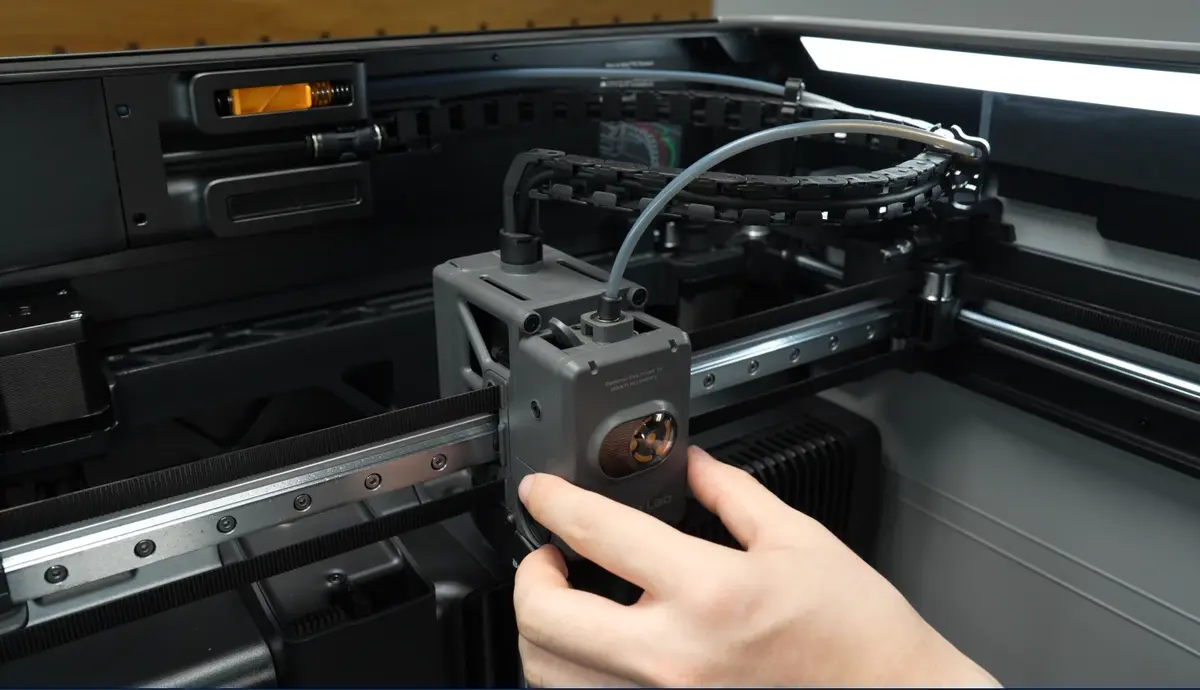

Tag fat i den nederste del af toolheadens frontdæksel og træk fremad for at fjerne det.

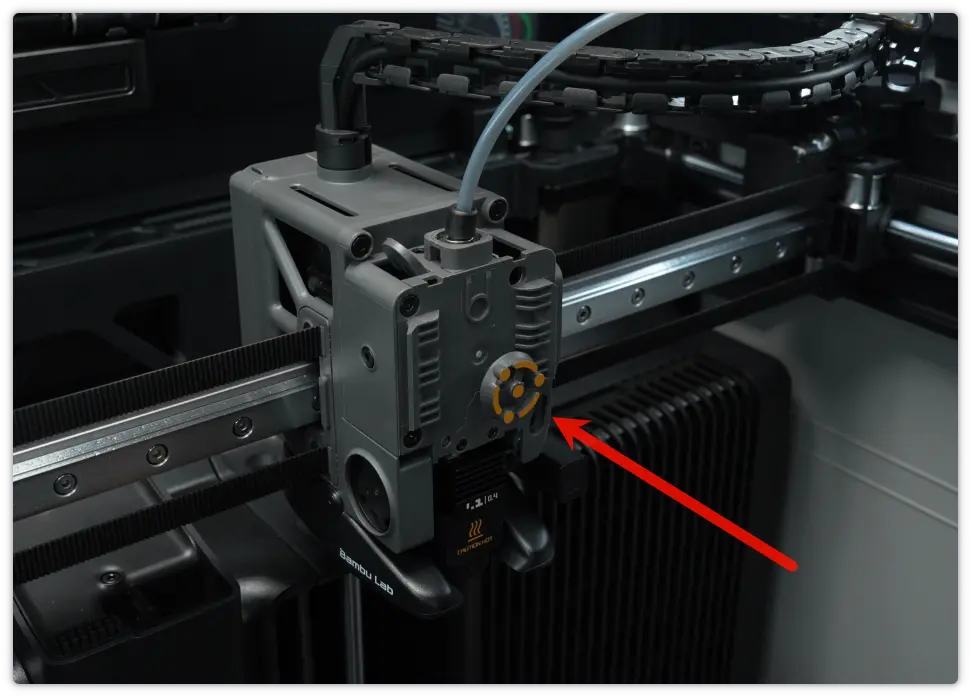

Fjern derefter den roterende indikatorring.

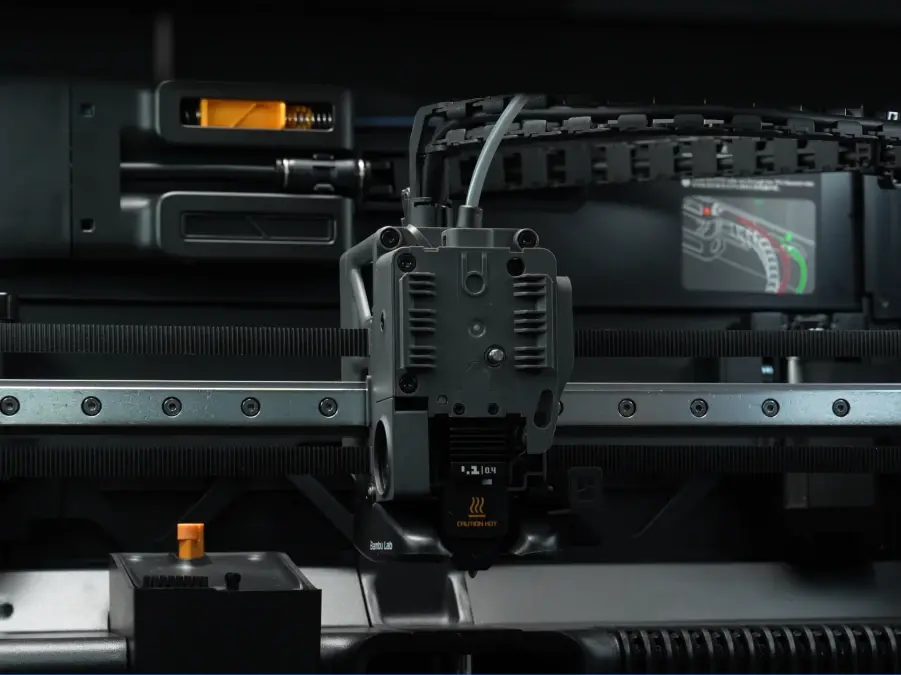

Ret laser module ind efter åbningen, skub det ind langs skinnen, og tryk på låsen for at sikre det.

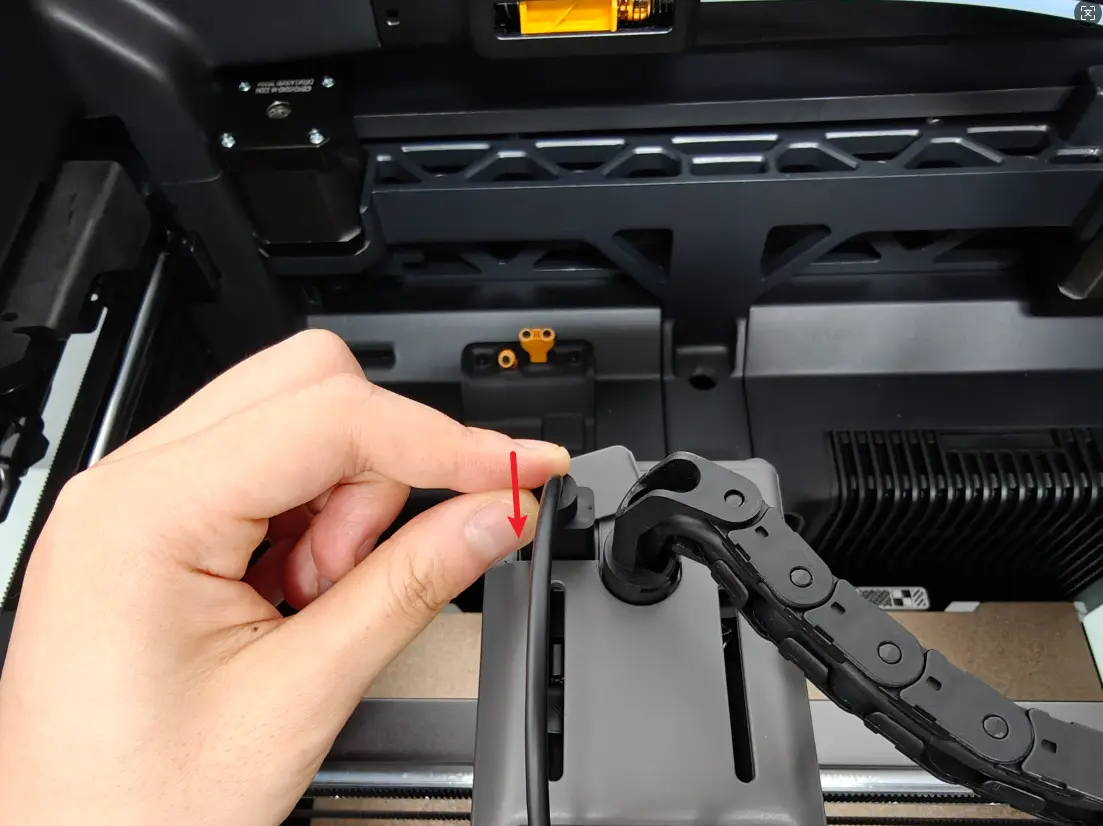

Tilslut kablet til toolheaden.

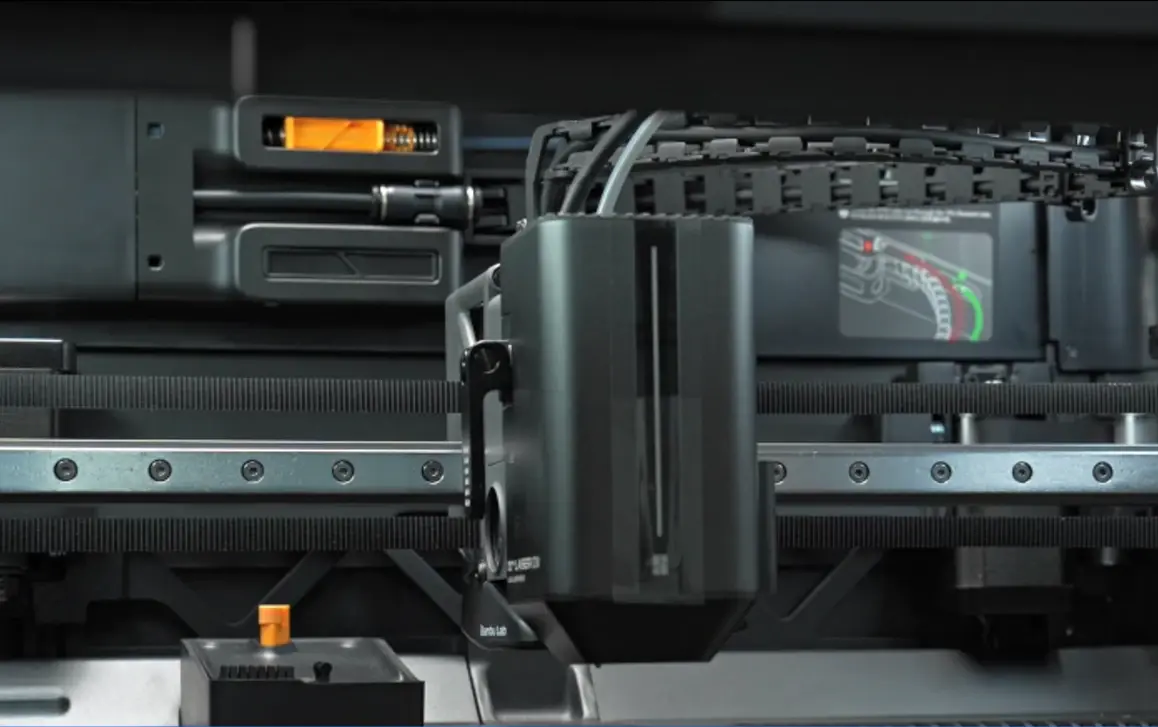

Bemærk: Før du printer, skal du fjerne laserens beskyttelsesfilm og kontrollere, at der ikke er fremmedlegemer eller printrester inde i kammeret, så du undgår brandfare.

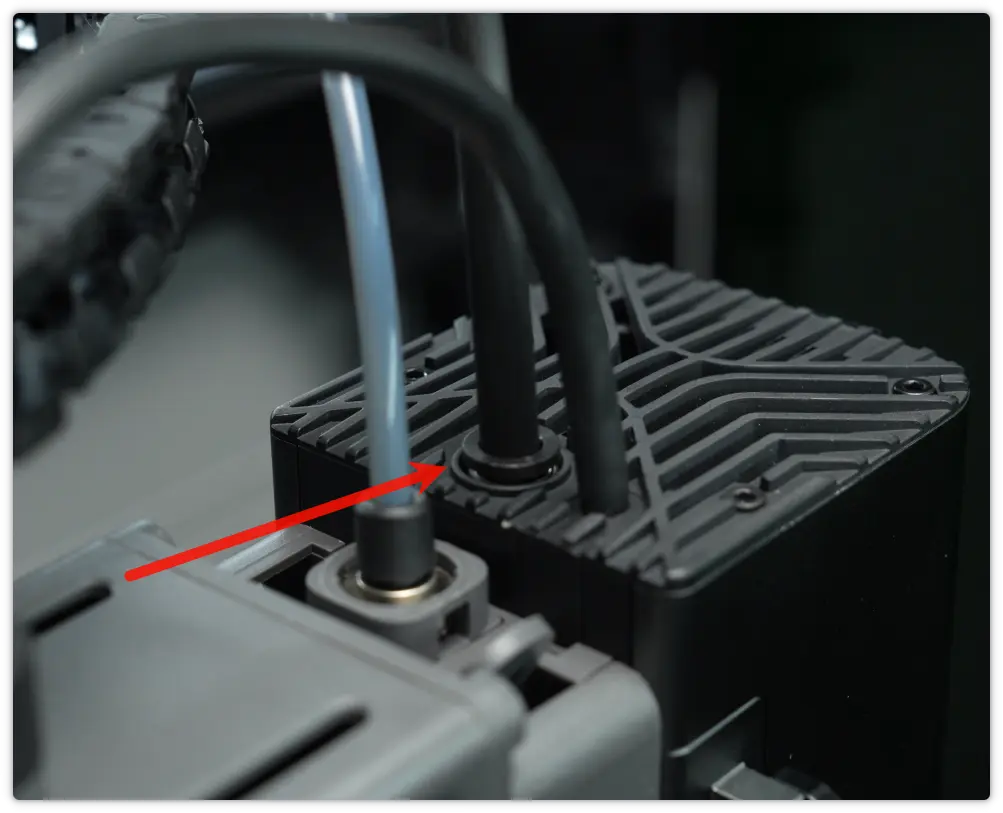

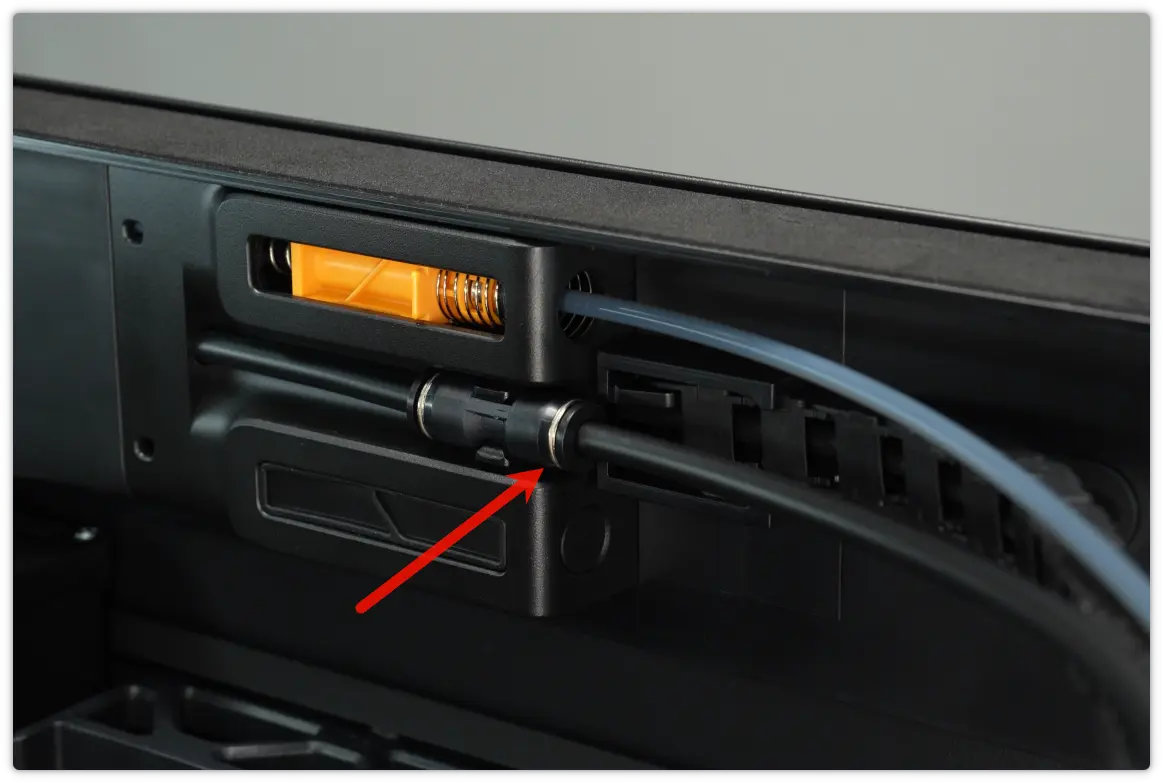

Tilslut den ene ende af luftslangen til laser module og den anden ende til lynkoblingen på bagsiden af printeren.

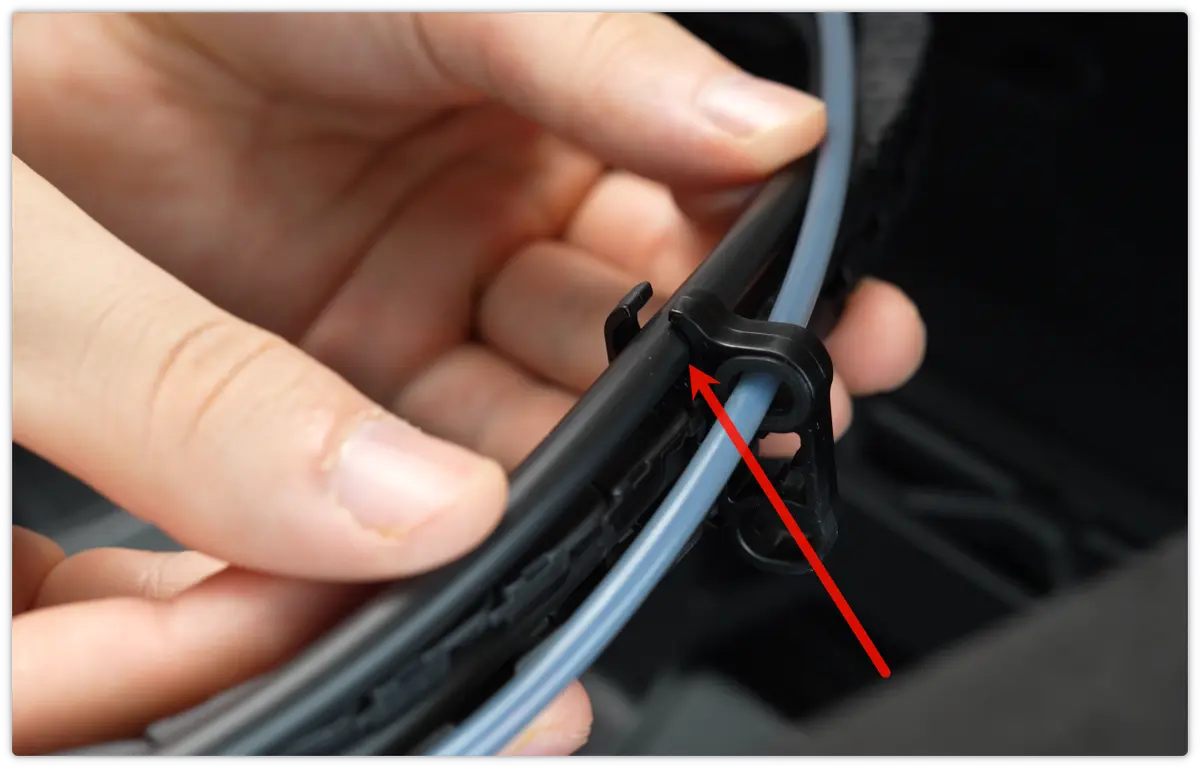

Tryk den tilsluttede luftslange ned i kabelkædens spor, så den ikke vikles eller hindrer bevægelse.

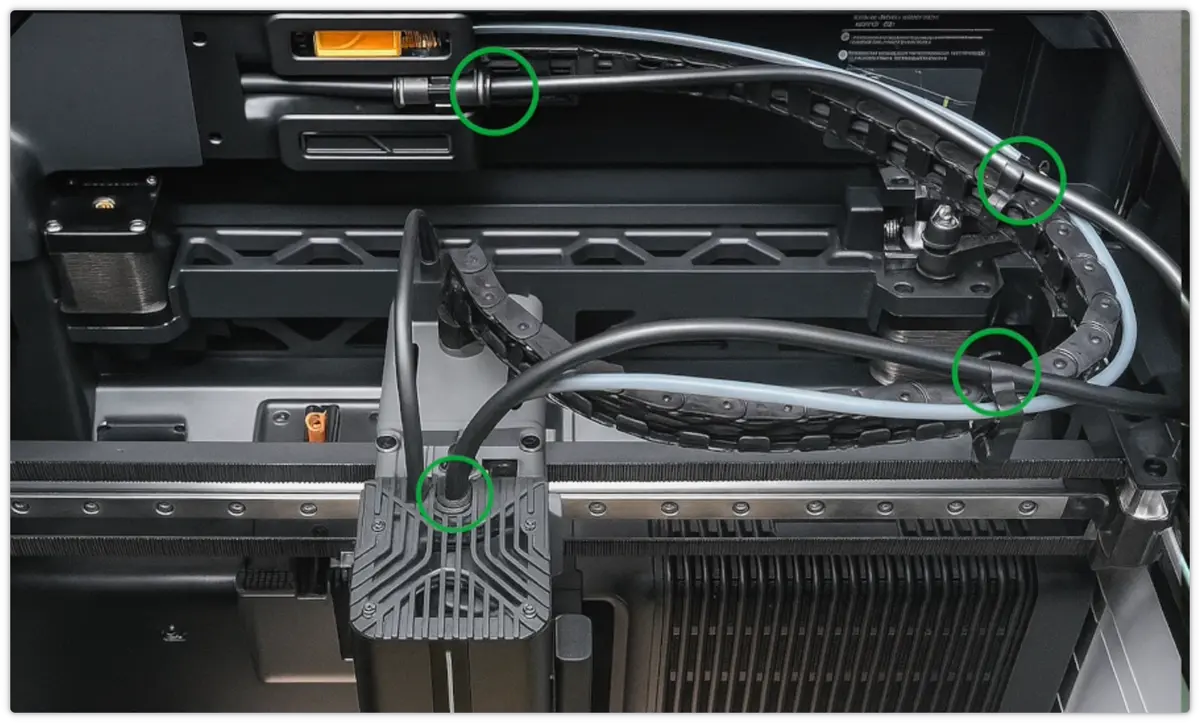

Efter montering bør det se ud som nedenfor:

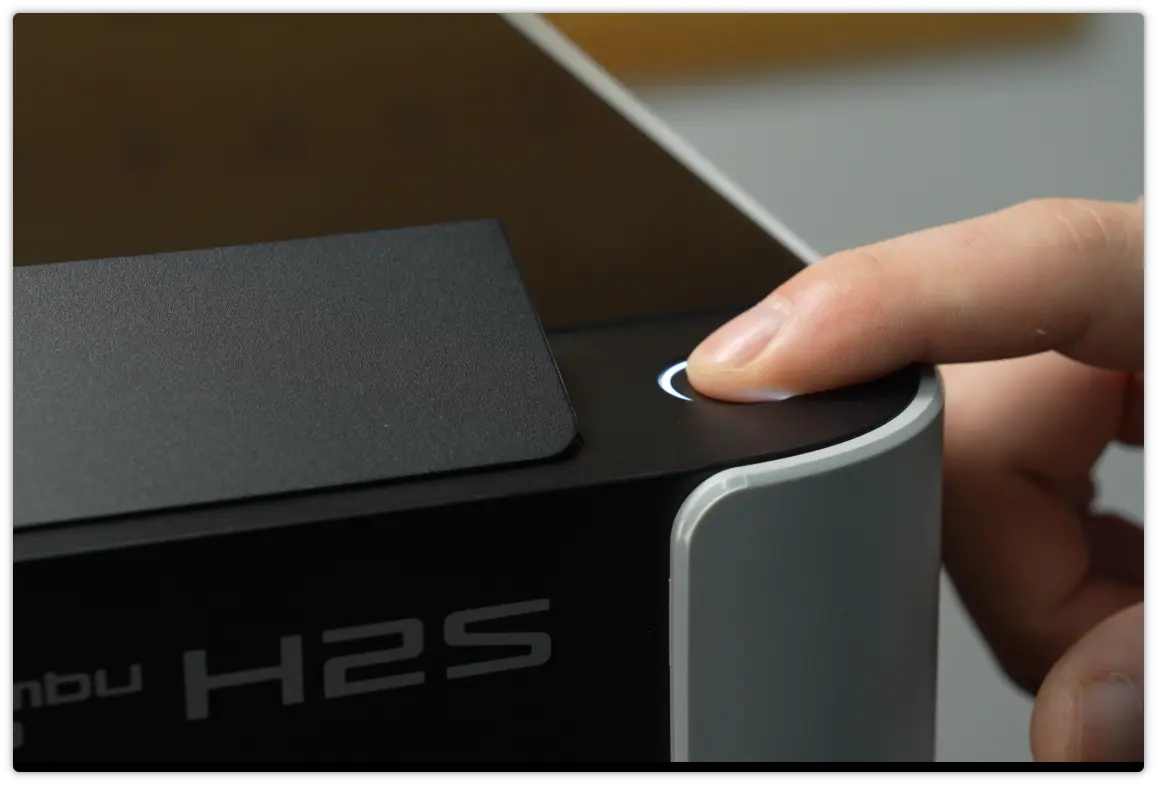

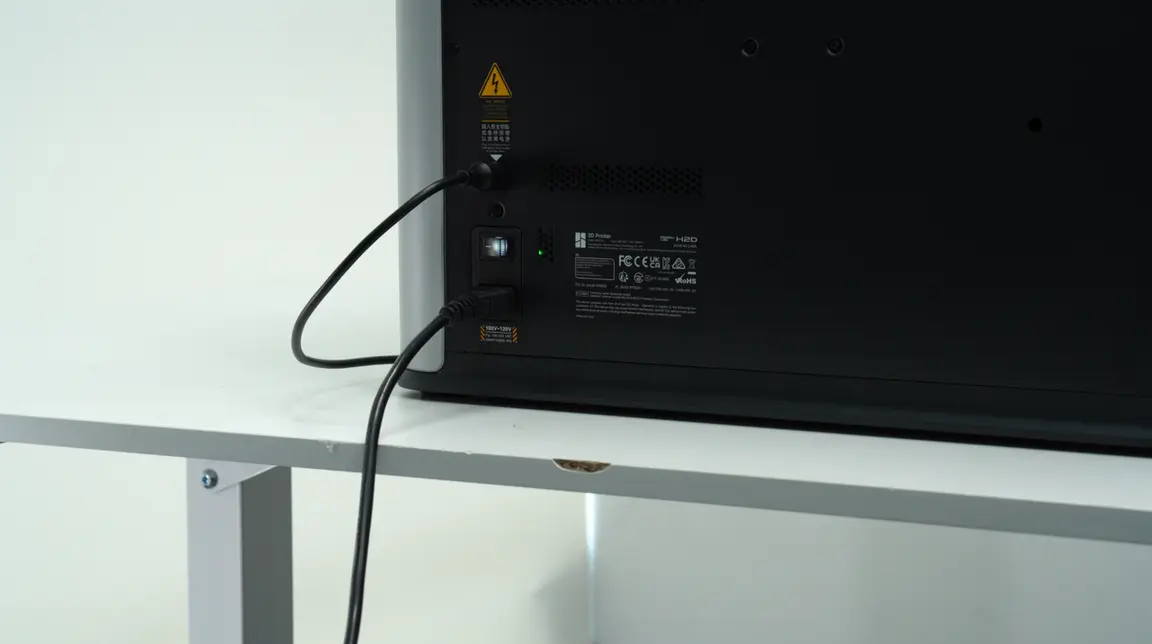

6. Tænd for printeren

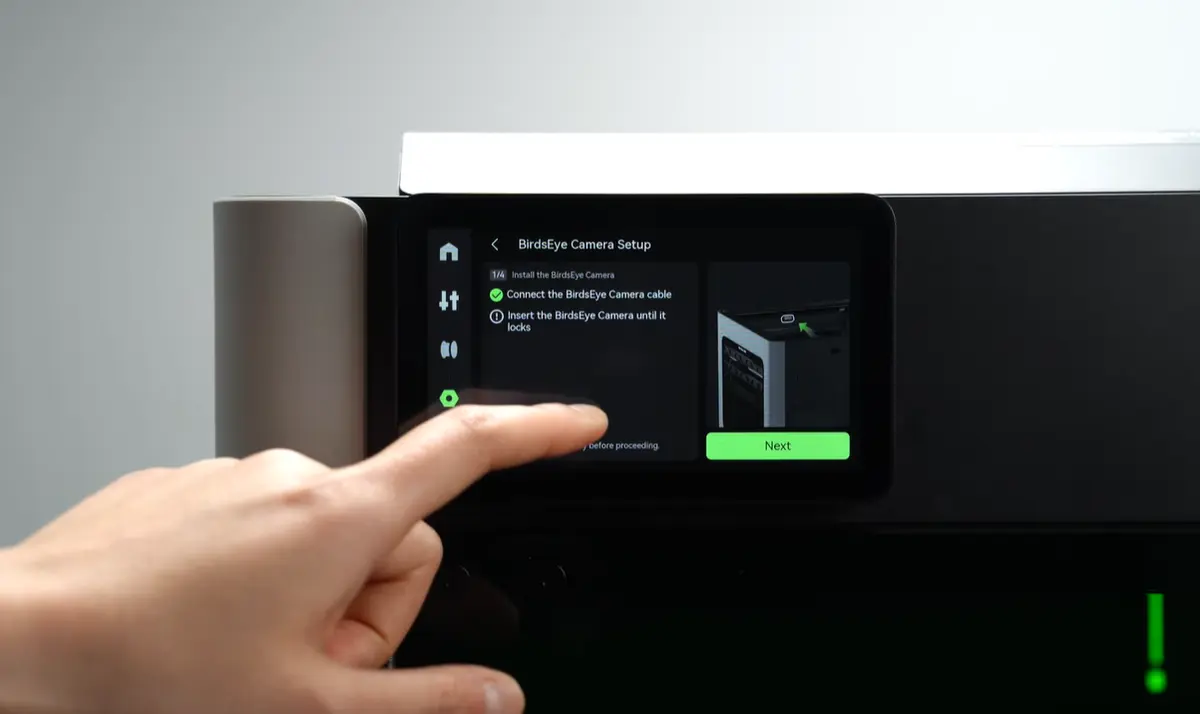

7. Indledende kalibrering af topkamera

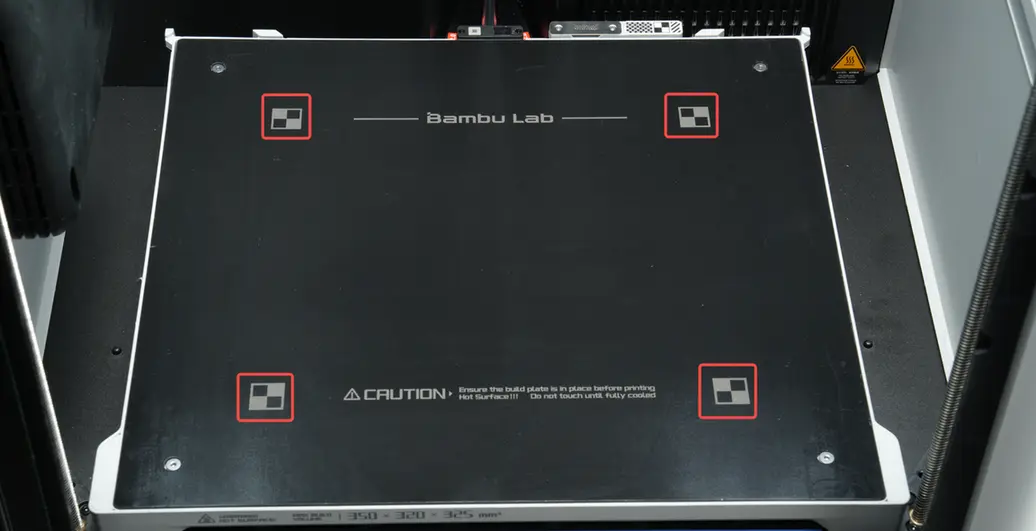

Inden du starter den indledende kalibrering af topkameraet, skal du sikre, at der ikke er noget på varmebedet, især over disse visuelle kalibreringsmarkører.

8. Monter laserens honeycomb-plade

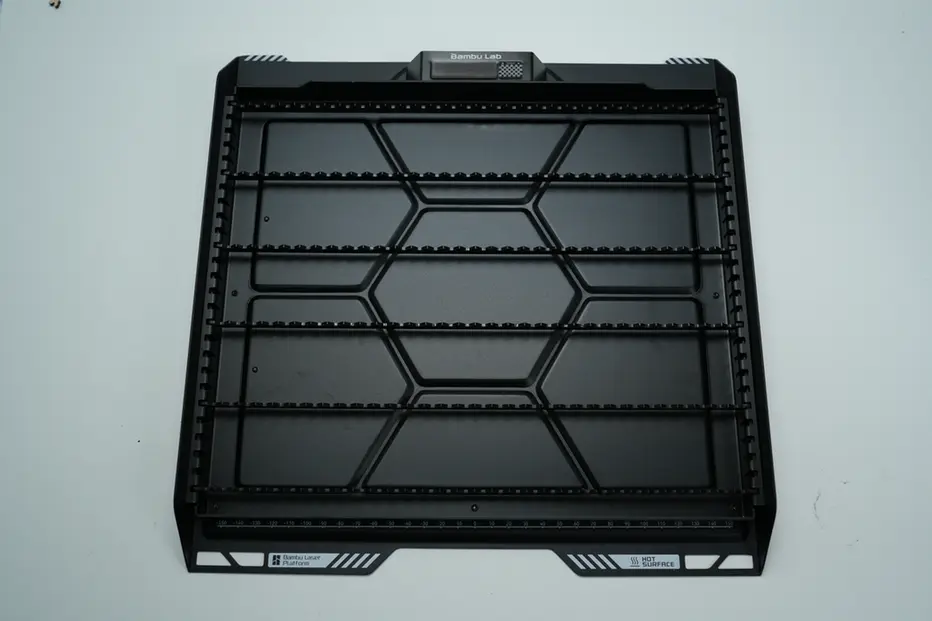

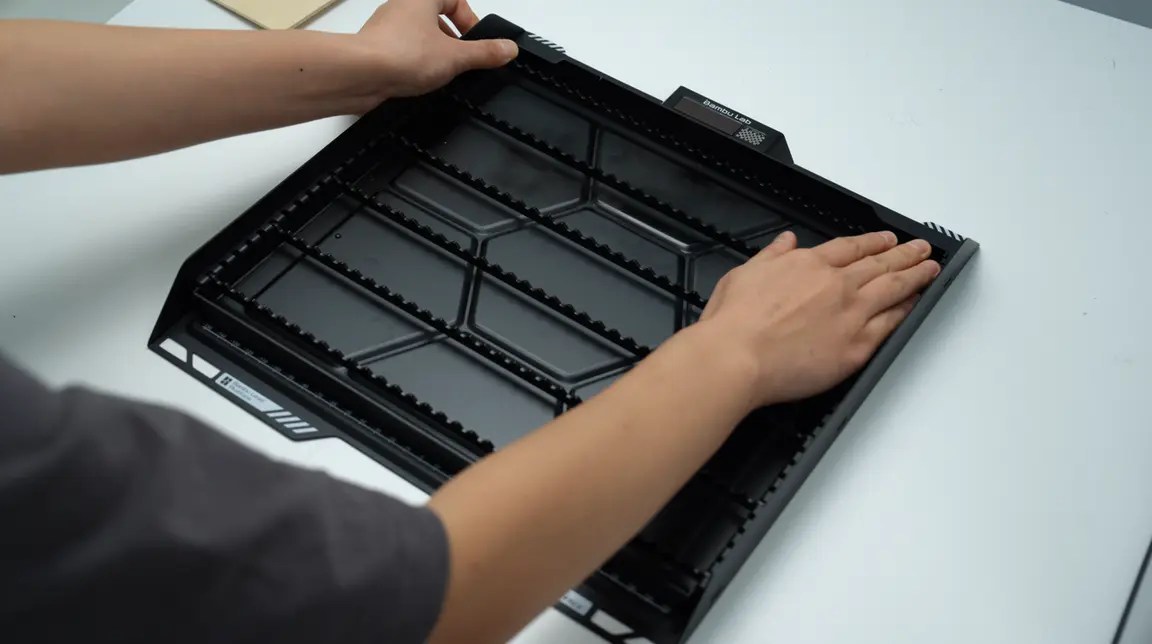

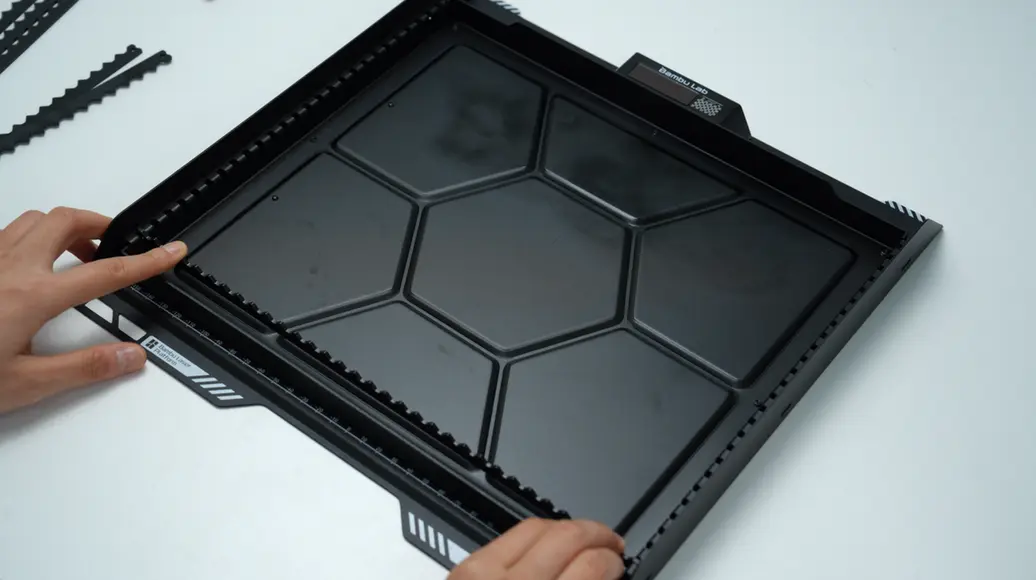

Tryk begge ender af støttestængerne ned i honeycomb-pladens spor, indtil du hører et klik, der viser, at de sidder fast.

Maskinen leveres med 6 støttestænger.
Ved normal brug placerer du en støttestang for hver 4 spor med den spidse ende opad.

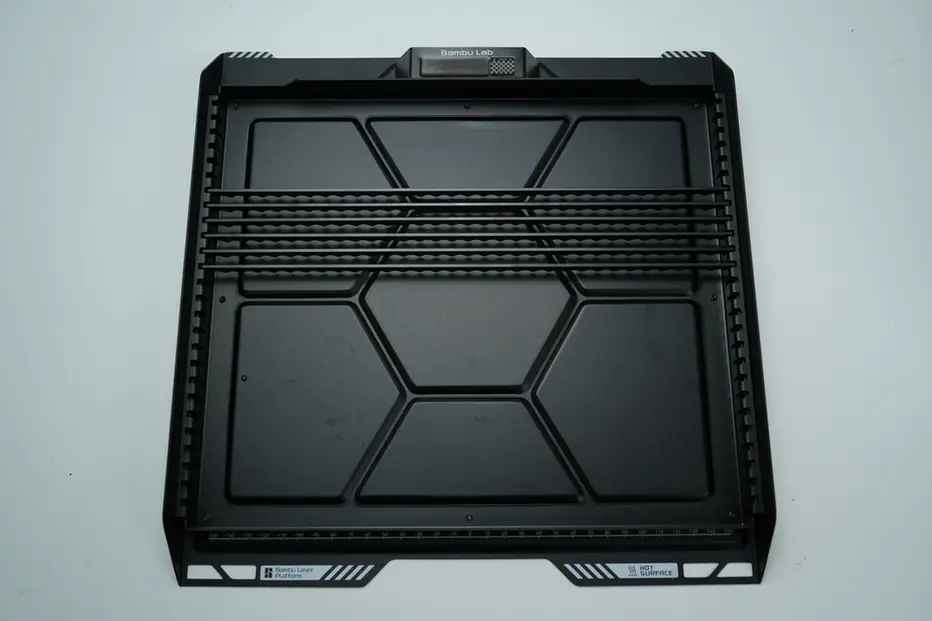

Når du bearbejder små materialer (f.eks. tags), kan du fjerne stængerne, montere dem omvendt (flad side opad) og placere dem tæt sammen.

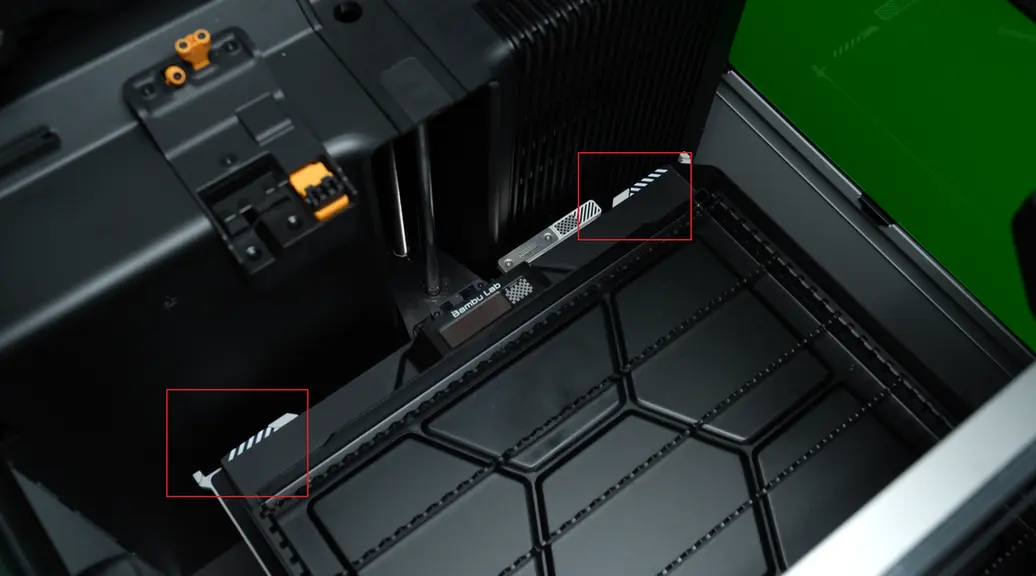

Placer honeycomb-pladen på varmebedet, så de to genkendelsesmarkører flugter med bedets begrænsningsklodser.

9. Initialisering ved første installation af laser module

Følg anvisningerne på HMS-siden på skærmen for at starte initialiseringen ved første installation (kan også åbnes via Settings → Toolbox), og udfør kalibreringen som angivet.

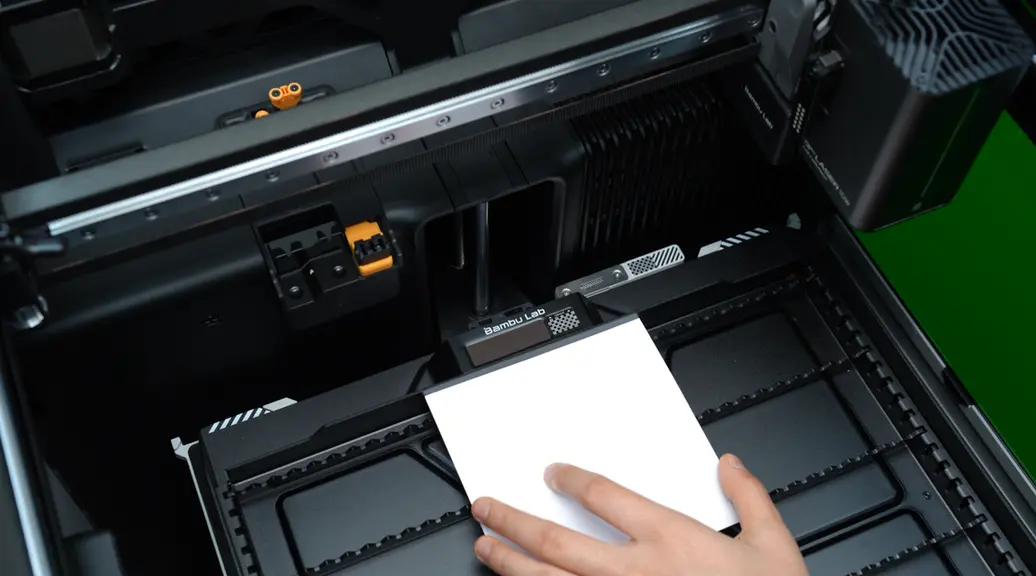

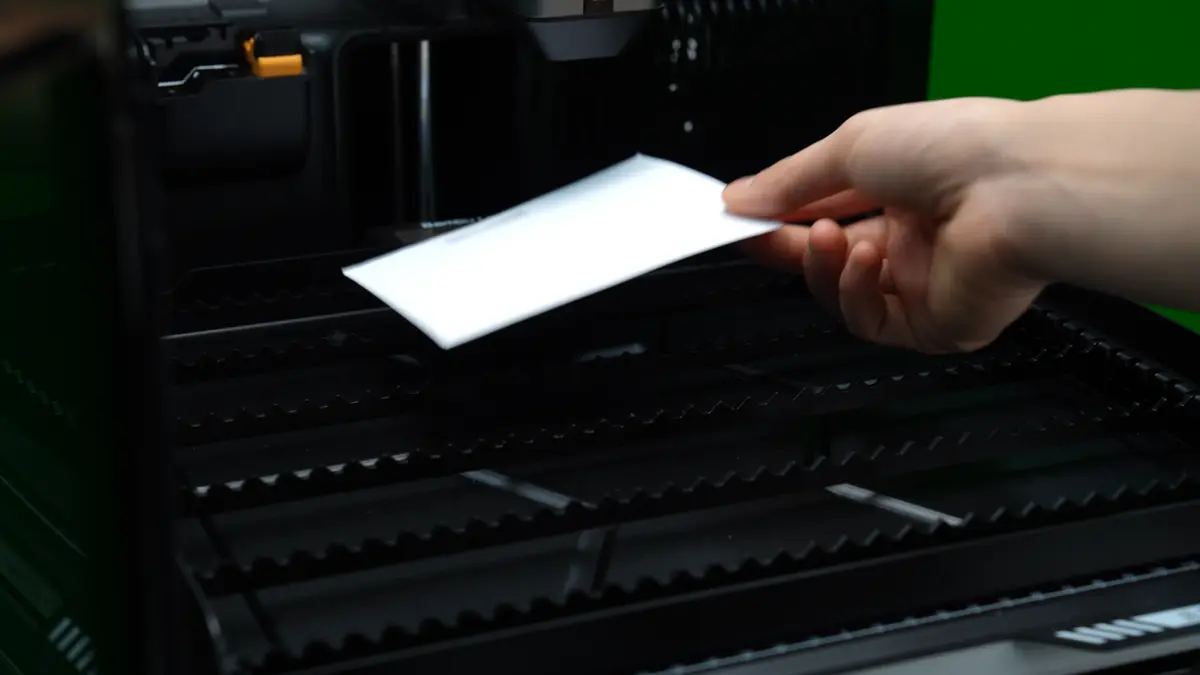

Når kalibreringen er færdig, åbner du frontdøren og fjerner laserens fokuskalibreringskort.

10. Bilag

Monteringskalibrering af laser

Laser module kræver en indledende kalibrering ved første installation.
Herefter skal du kun udføre monteringskalibreringen, hver gang laser module tændes igen.

Anbefalinger til brug af materiale-holdeklodser

Når materialer er kraftigt skæve, glatte og glidende, høje og ustabile eller lette og tilbøjelige til at flytte sig, anbefales det at bruge holdeklodser til at stabilisere dem.

Generelt anbefales det at bruge holdeklodser til hårde træplader og metalplader, mens du for andre materialer kan vurdere behovet fra gang til gang.

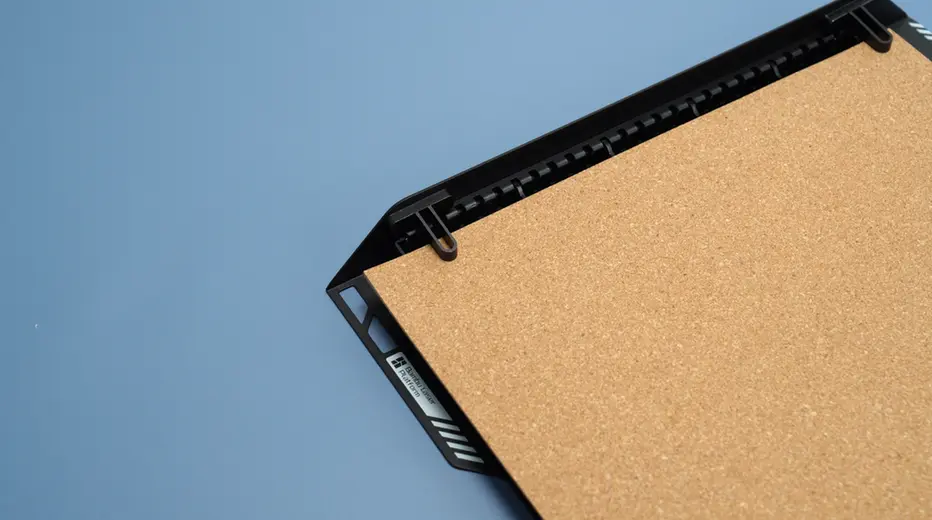

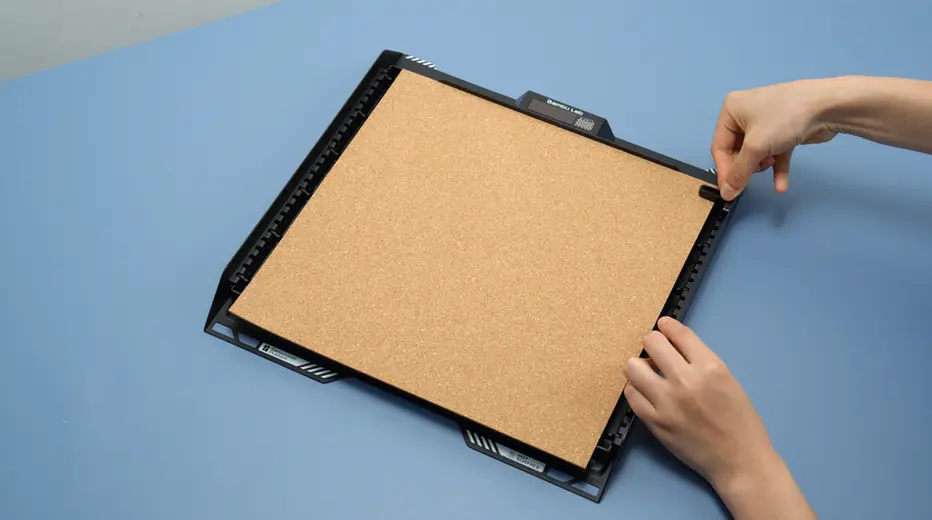

Denne eksempelvideo bruger korkplader til at vise brugen af holdeklodsen.
Den ene side af klodsen er skrå. Vendt mod materialet giver den et bedre tryk.
Undgå dog at deformere materialet.
