Monteringsguide til skæremodulet

1. Montering af skæremåtten

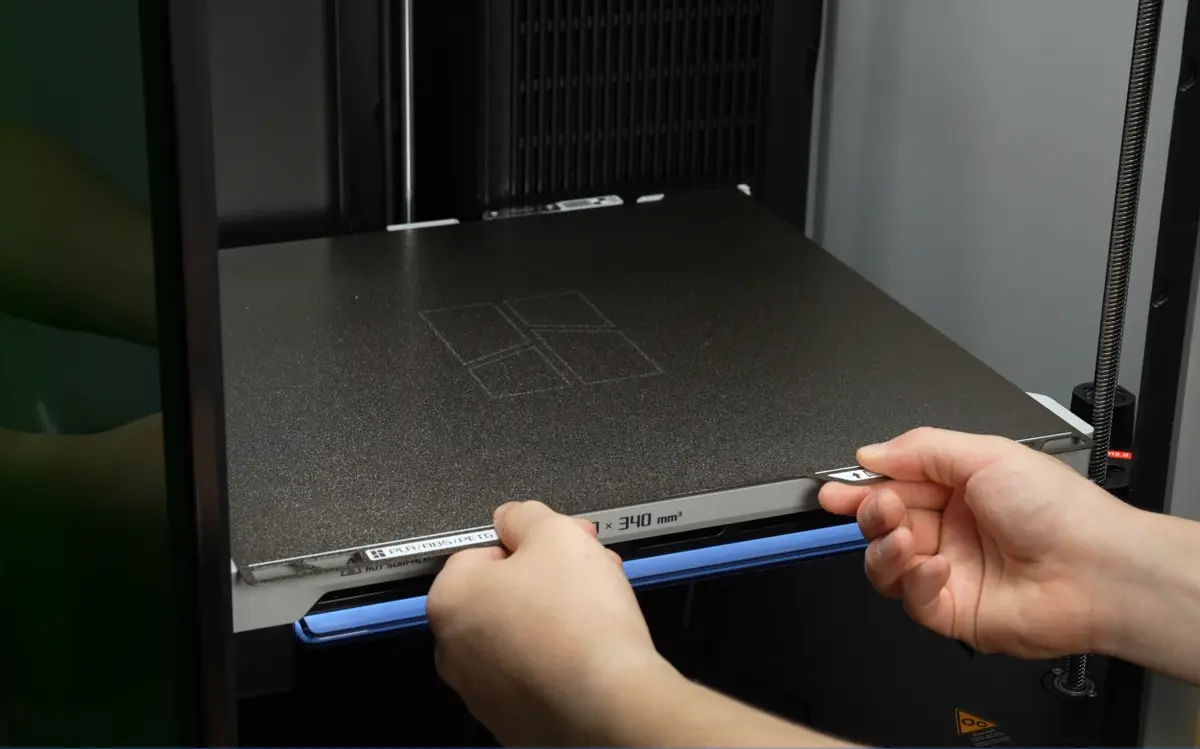

Tag byggepladen af varmepladen. Hvis varmepladens højde gør det besværligt at arbejde, kan du sænke den via touchskærmen.

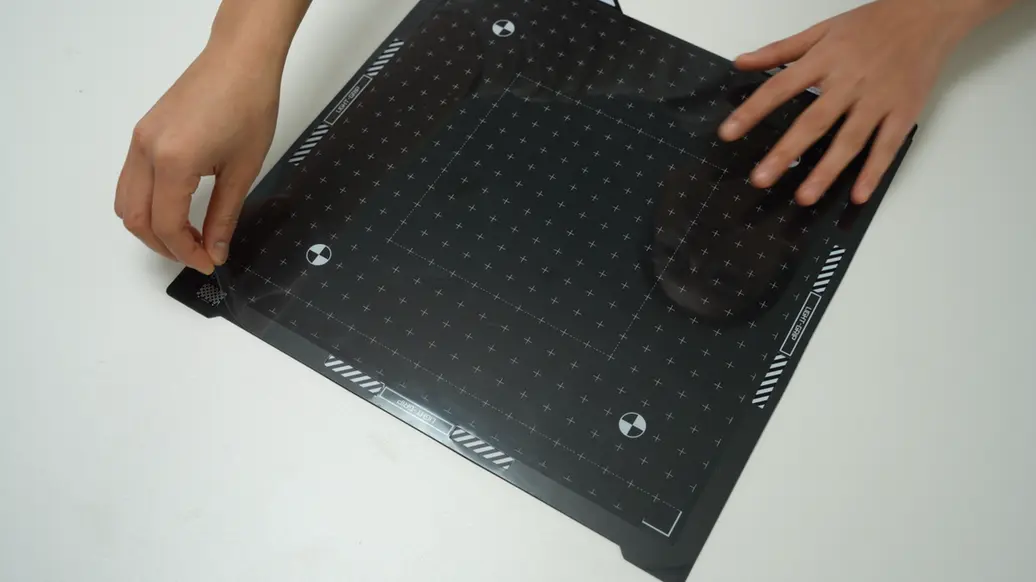

Afhængigt af det materiale, du bruger, skal du vælge den passende klæbende side af måtten, så den vender opad, og trække beskyttelsesfilmen af den side (fjern ikke filmen på den side, der har kontakt med varmepladen).

Smid ikke den fjernede beskyttelsesfilm ud. Sæt filmen på igen, når måtten ikke er i brug, for at forhindre, at støv eller snavs sætter sig fast, og for at bevare måttens klæbeevne.

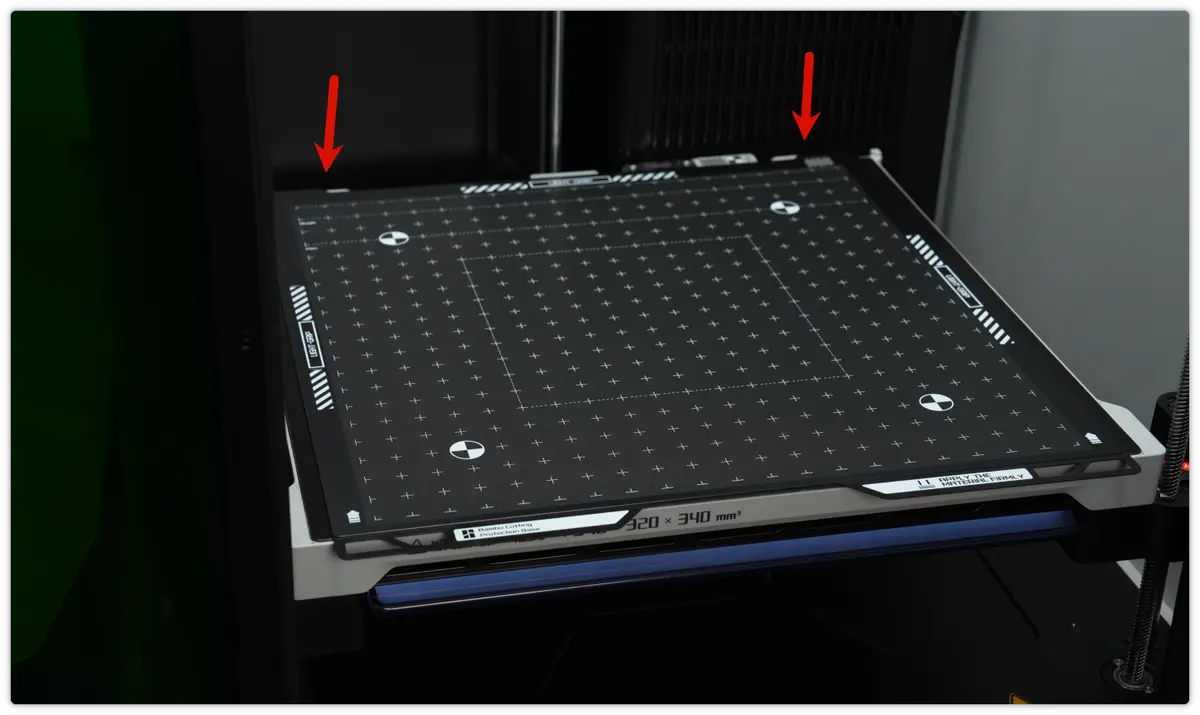

Monter skæremåtten på varmepladen, og sørg for, at begge hjørner sidder fast op mod positioneringsblokkene.

2. Montering af skæremodulet

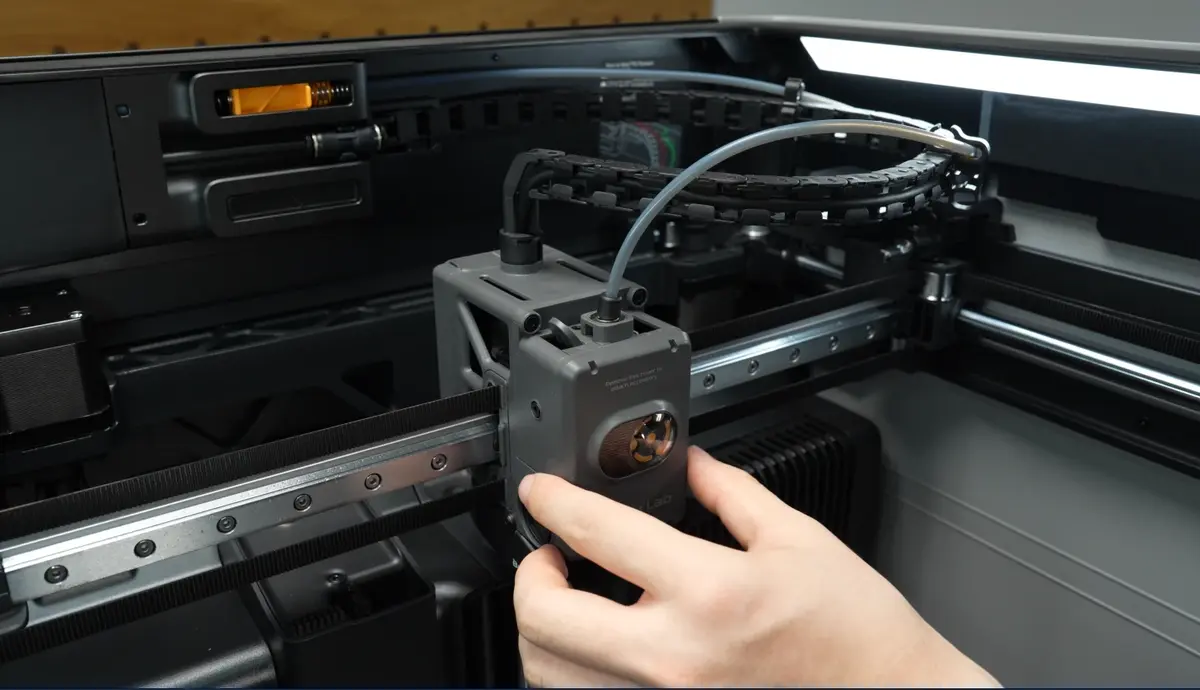

Klem nederst på toolheadens frontdæksel, og træk det fremad for at fjerne det.

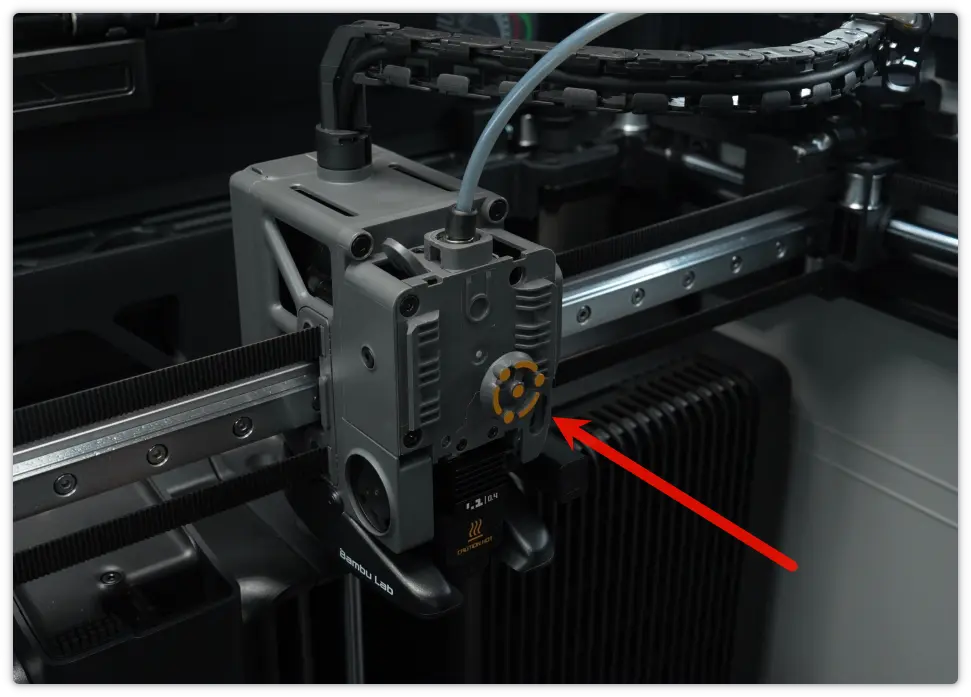

Fjern derefter drejehjulet med indikator.

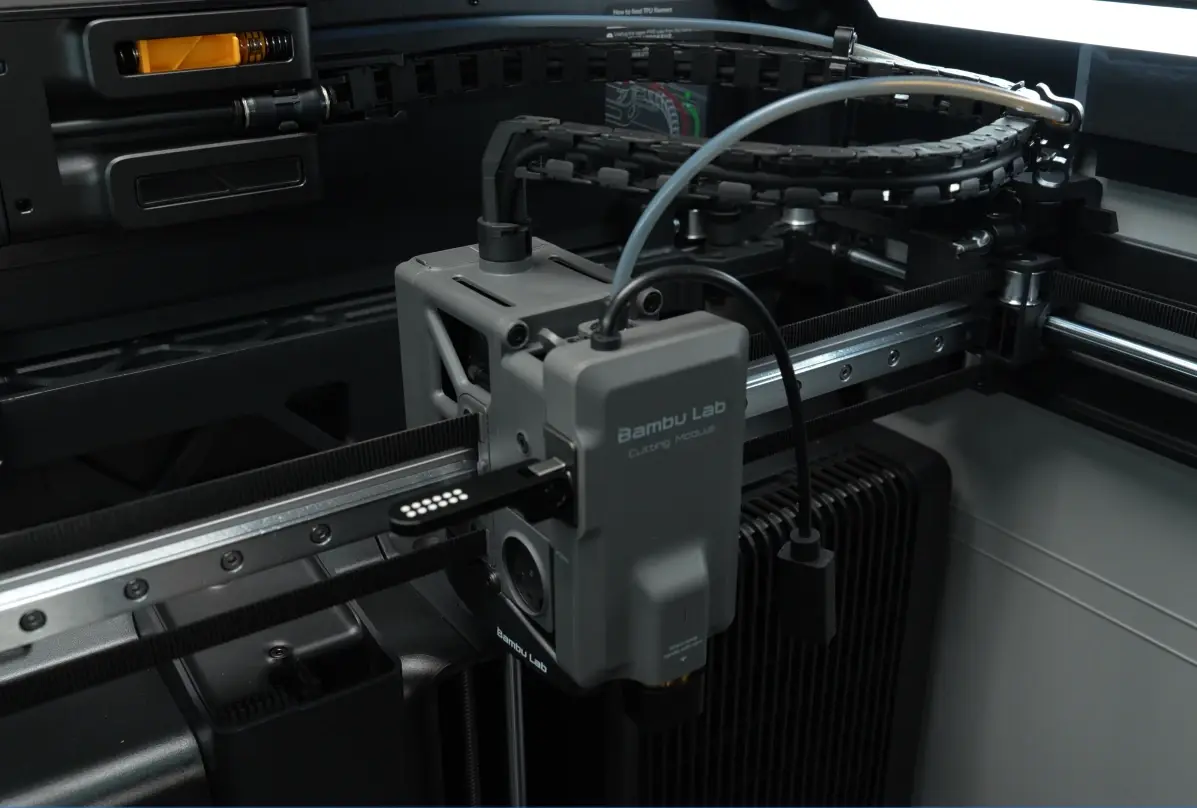

Ret modulet ind efter den tilsvarende rille, skub det ind, og tryk låsen ned for at fastgøre det.

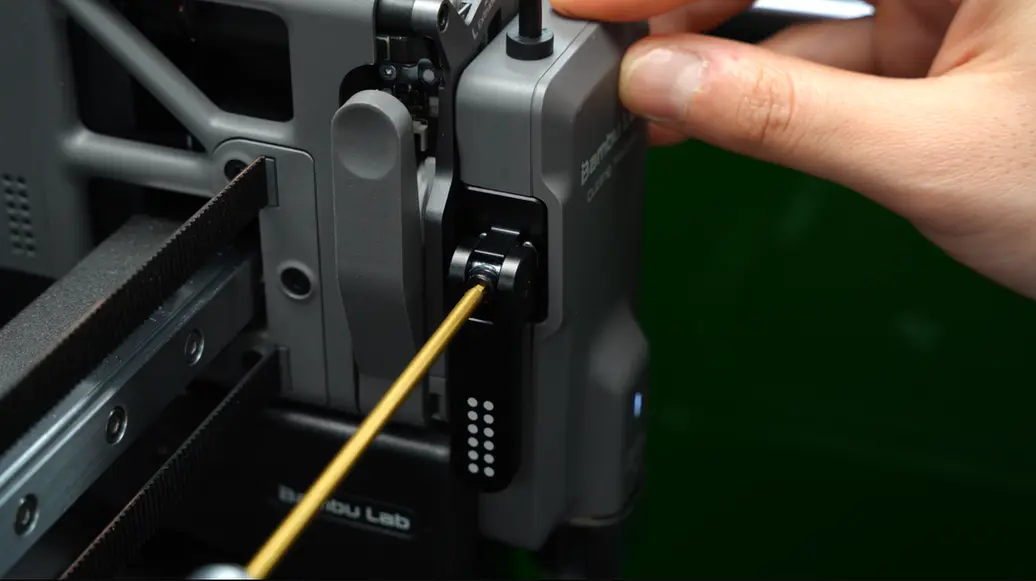

Hvis låsen ikke kan trykkes ned, brug en H2.0 unbrakonøgle til at dreje skruen mod uret en halv omgang for at løsne den, og prøv derefter at trykke ned igen. Hvis den stadig er for stram, løsn den endnu en halv omgang, indtil den låser jævnt.

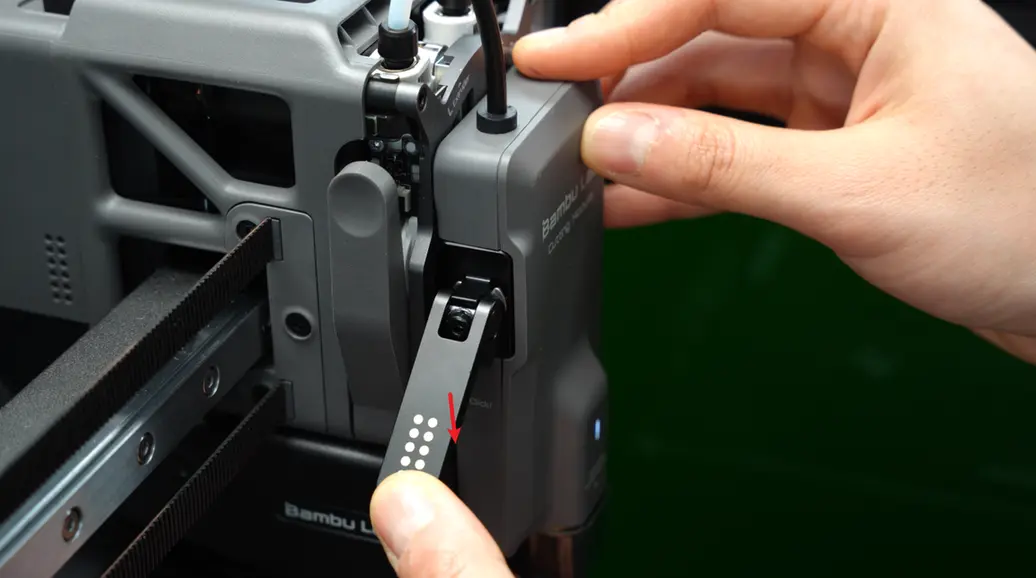

Hvis låsen føles løs, brug en H2.0 unbrakonøgle til at dreje skruen med uret en halv omgang for at stramme den. Tjek igen, og hvis den stadig er løs, spænd den endnu en halv omgang, indtil den sidder fast.

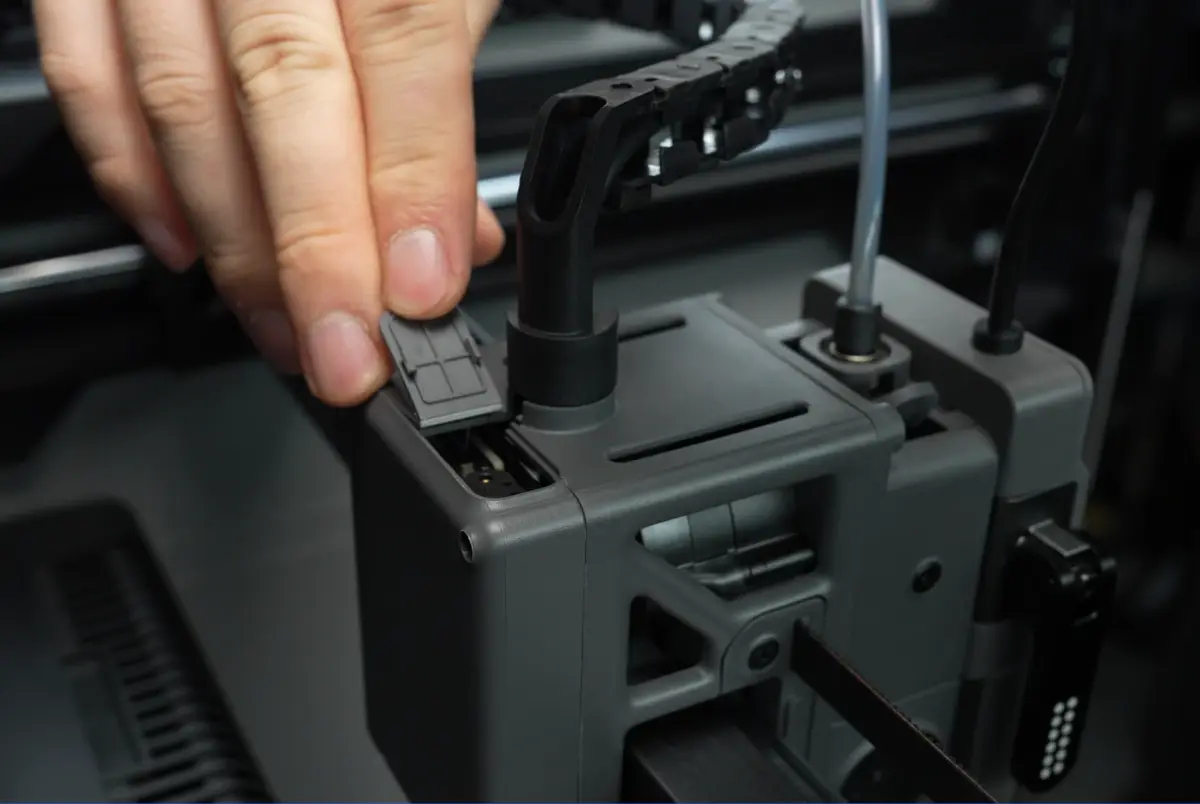

Åbn støvdækslet på toolheadens udvidelsesport, og sæt forbindelseskablet i porten.

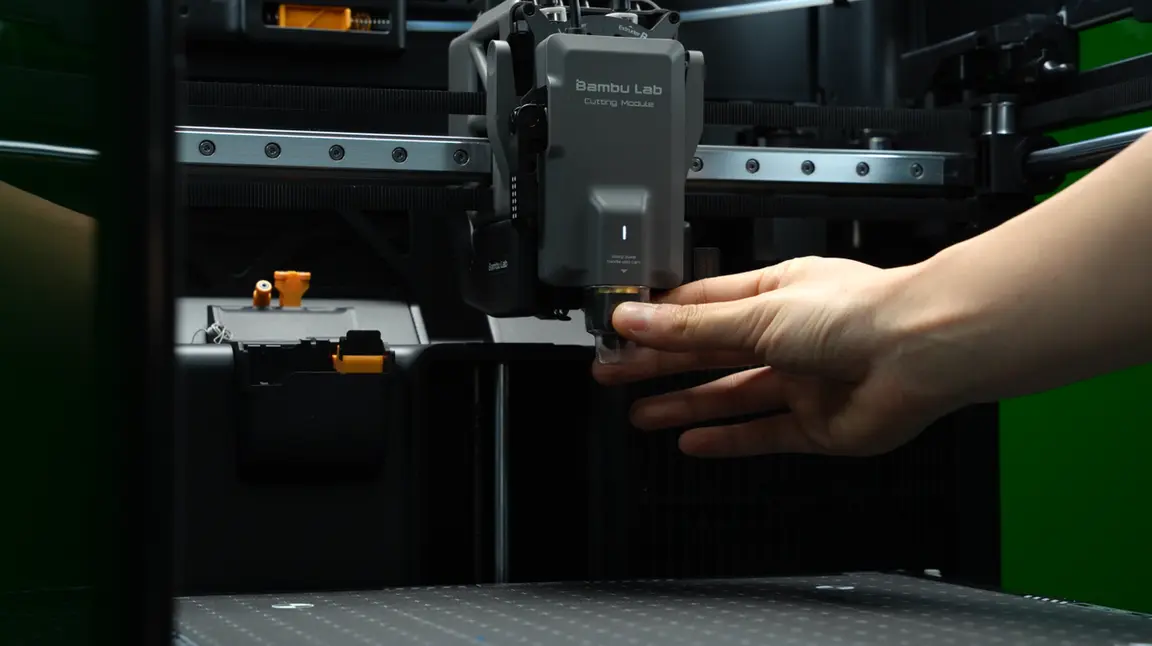

Fjern beskyttelsesdækslet fra knivholderen. Håndtér forsigtigt for at undgå skade. Vi anbefaler, at du gemmer dette beskyttelsesdæksel til at sætte rundt om knivholderen ved afmontering eller montering.

3. Kalibrering af skæremodulets montering

Bemærk: Når du udfører kalibrering af skæremodulets montering, skal knivholder og klinge være monteret. Monter ikke penmodulet under denne proces.

Du kan finde mere detaljerede instruktioner om udpakning, montering og brug her: Introduktion til skærer-/penens hovedkomponenter og arbejdsgang

4. Montering af penmodulet (til tegnefunktion)

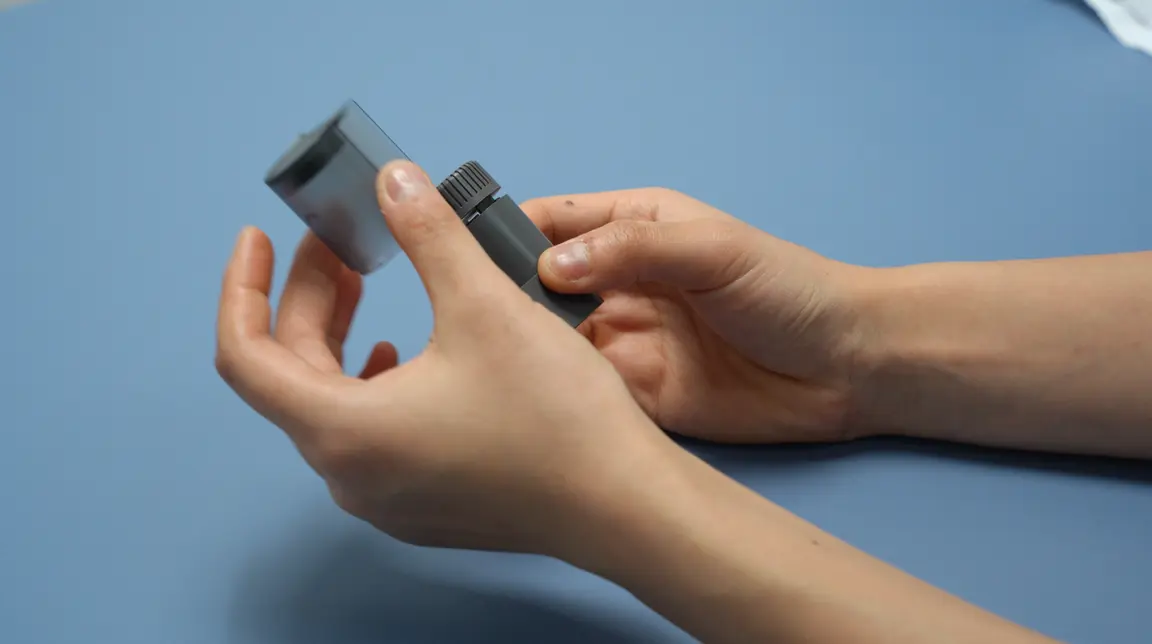

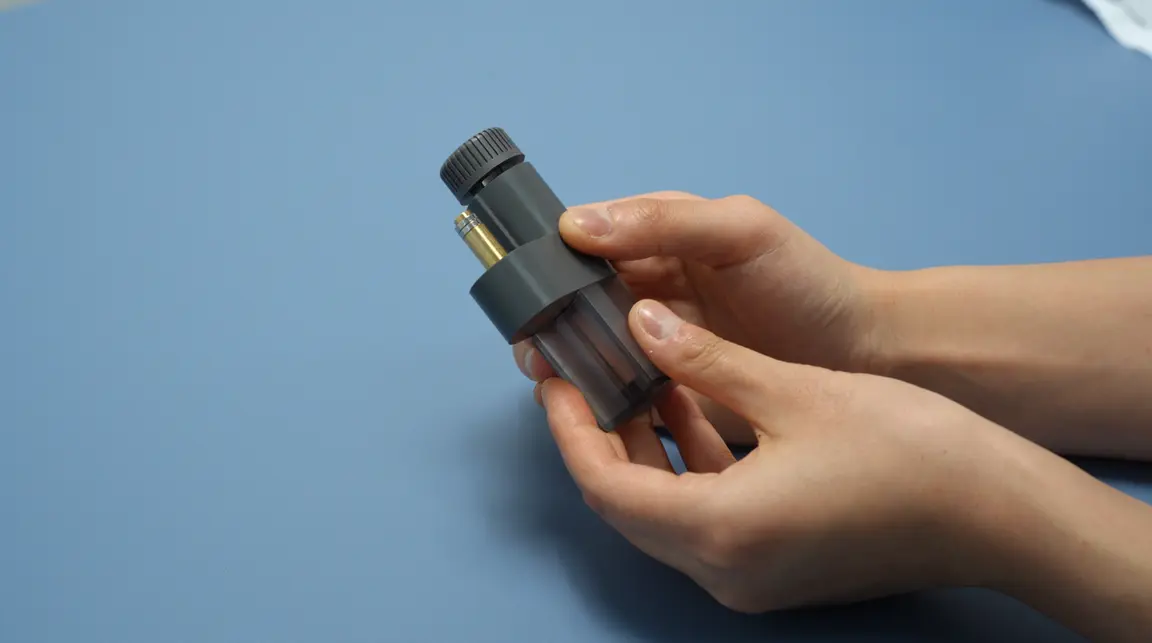

Fjern højdeblokken fra penadapteren, og monter den i bunden af adapteren.

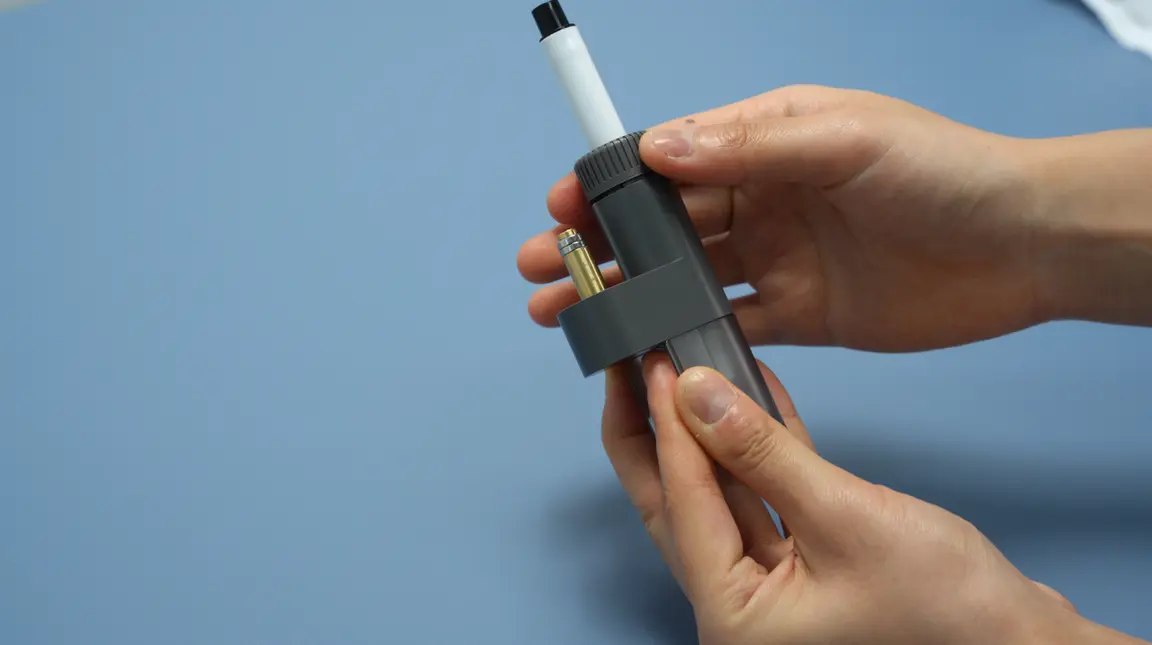

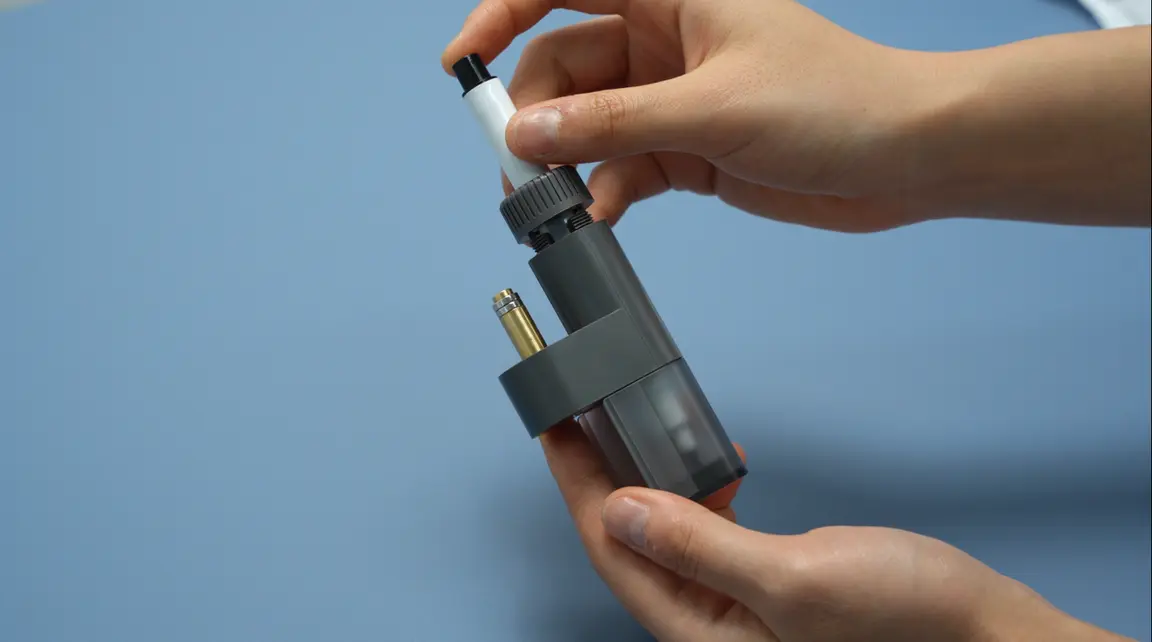

Drej penlåsen mod uret for at løsne den, sæt pennen helt i, og drej derefter låsen med uret for at stramme den.

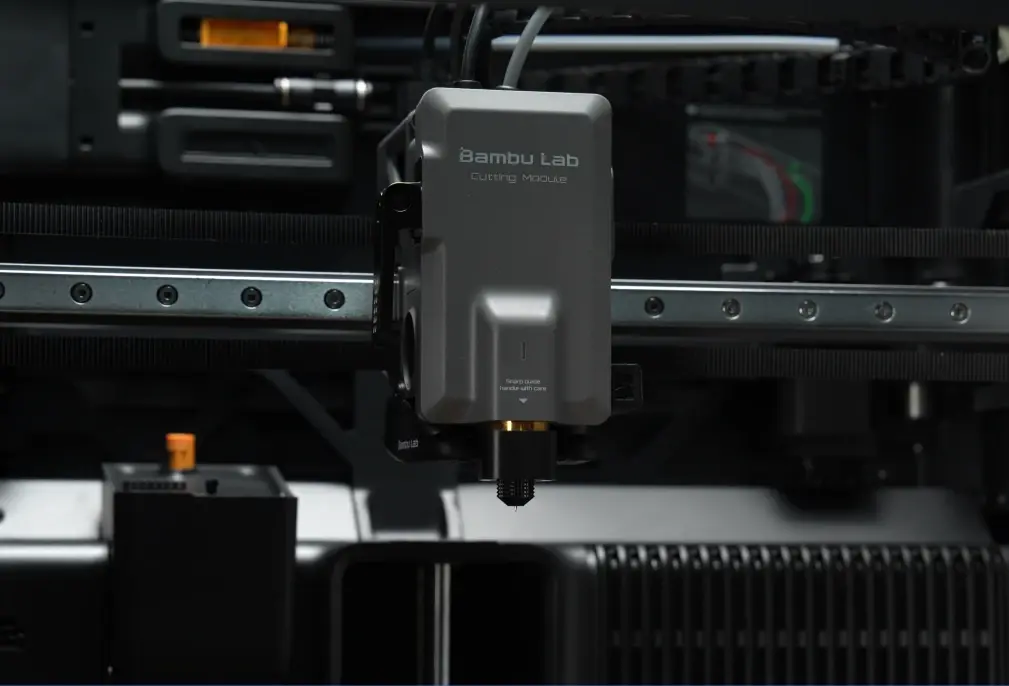

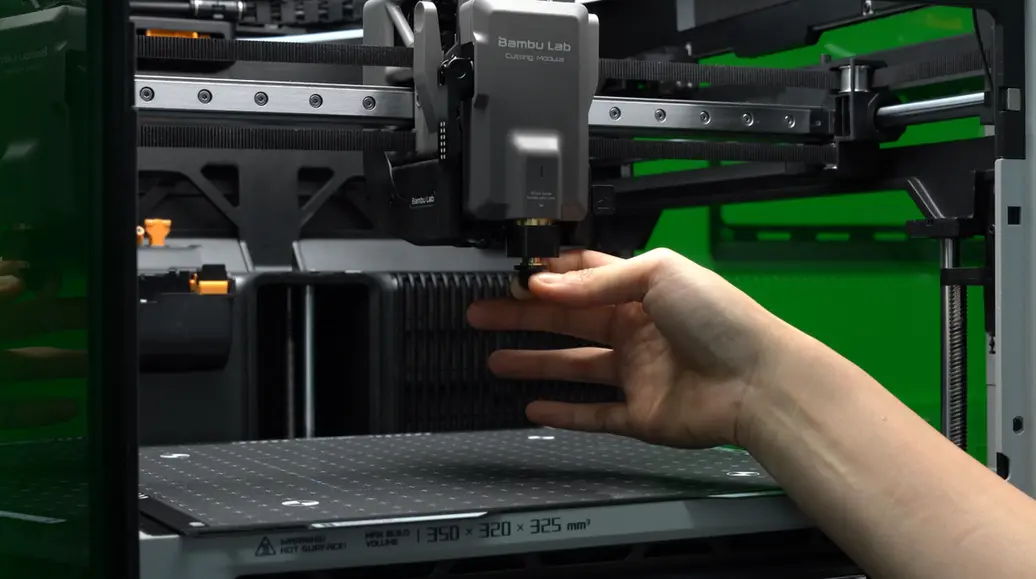

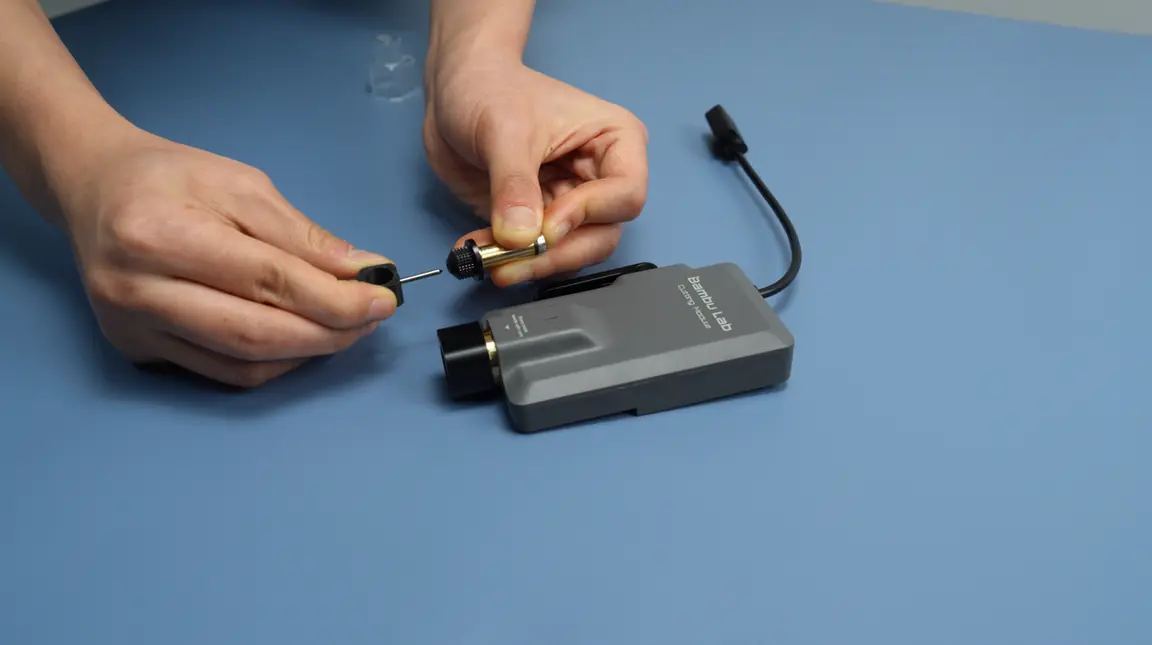

Når du fjerner knivholderen fra modulet, kan du bruge et 3D-printet værktøj til at fjerne knivholder og klinge. Hvis du ikke har et, så tag fat i knivholderens runde kant og træk den nedad for at fjerne den. Klingen er meget skarp, så håndtér den forsigtigt for at undgå skade.

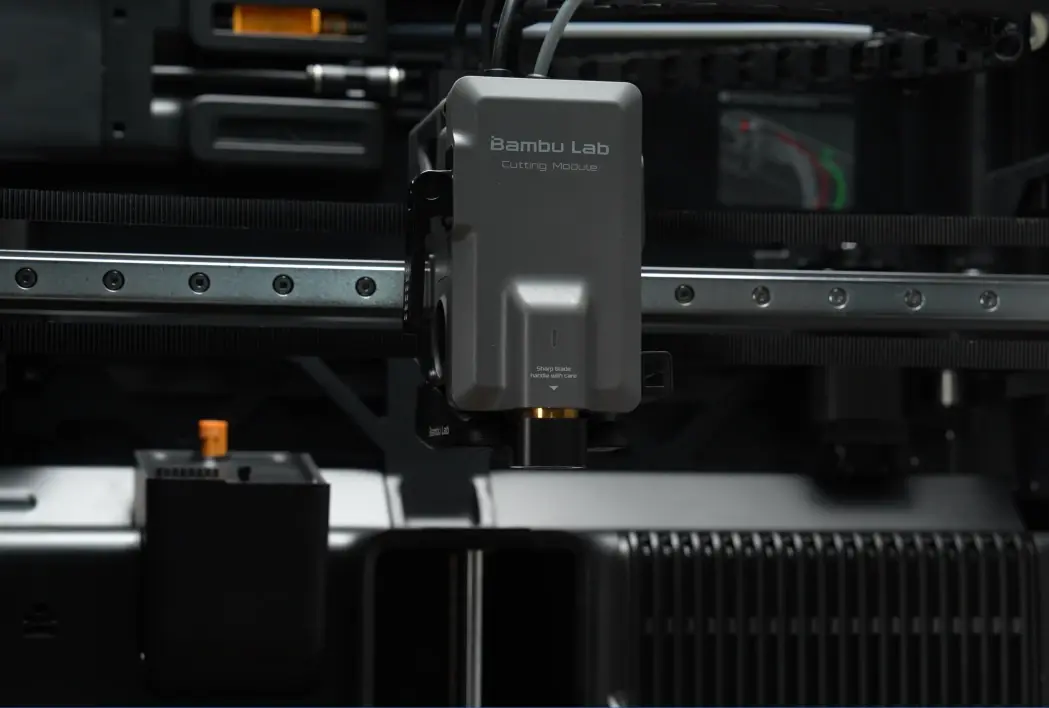

Sæt pennen i skæremodulet.

Tillæg:

5. Anbefalinger til at fjerne knivholder, klinge og skæremodul

Når du har fjernet skæremodulet, skal du dække knivholderen (med klingen monteret) med beskyttelseshylstret for at forhindre utilsigtede snit.

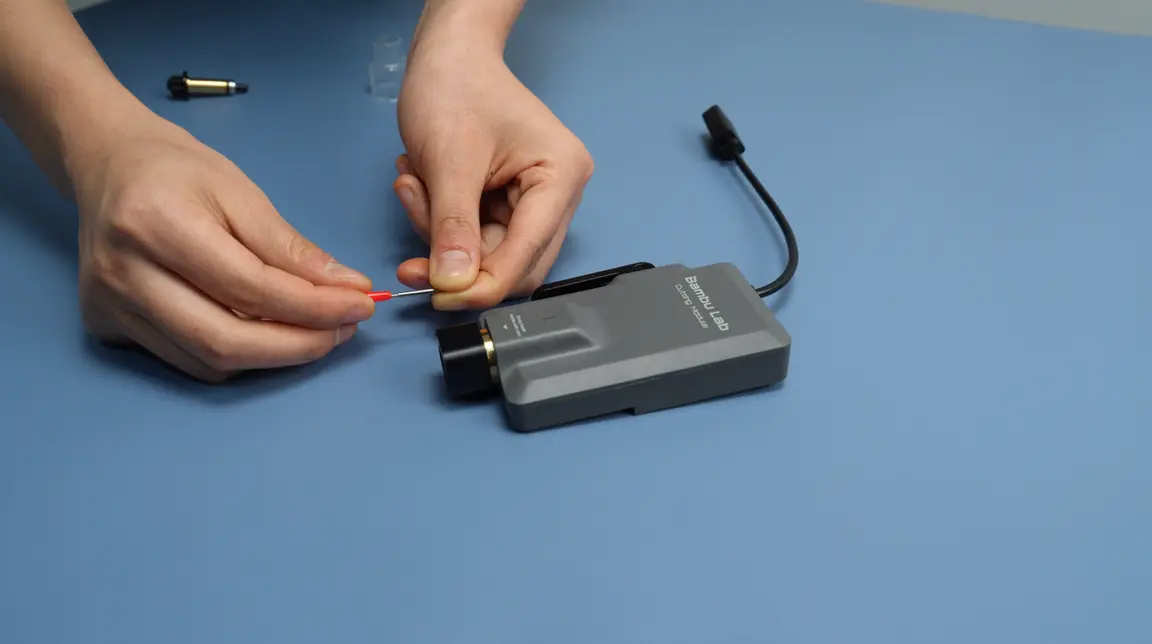

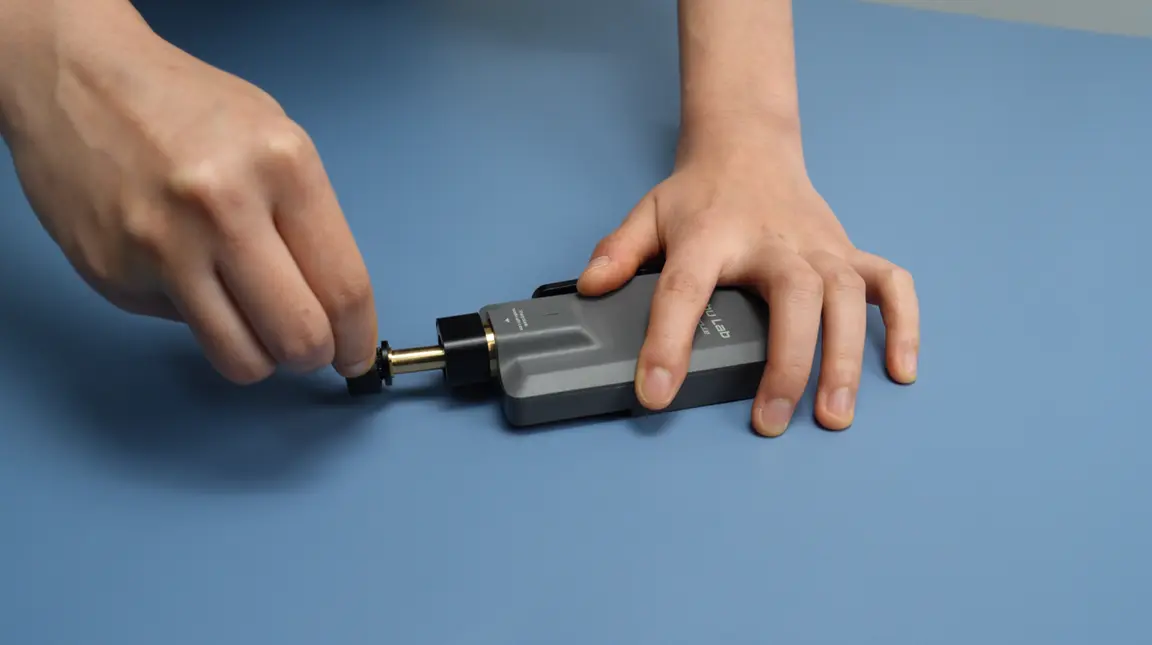

Når du fjerner knivholder og klinge, kan du bruge et 3D-printet værktøj til at fjerne knivholder og klinge.

Hvis du ikke har det printede værktøj, kan du også bruge det røde silikonedæksel som hjælp til at fjerne klingen og reducere risikoen for skade.

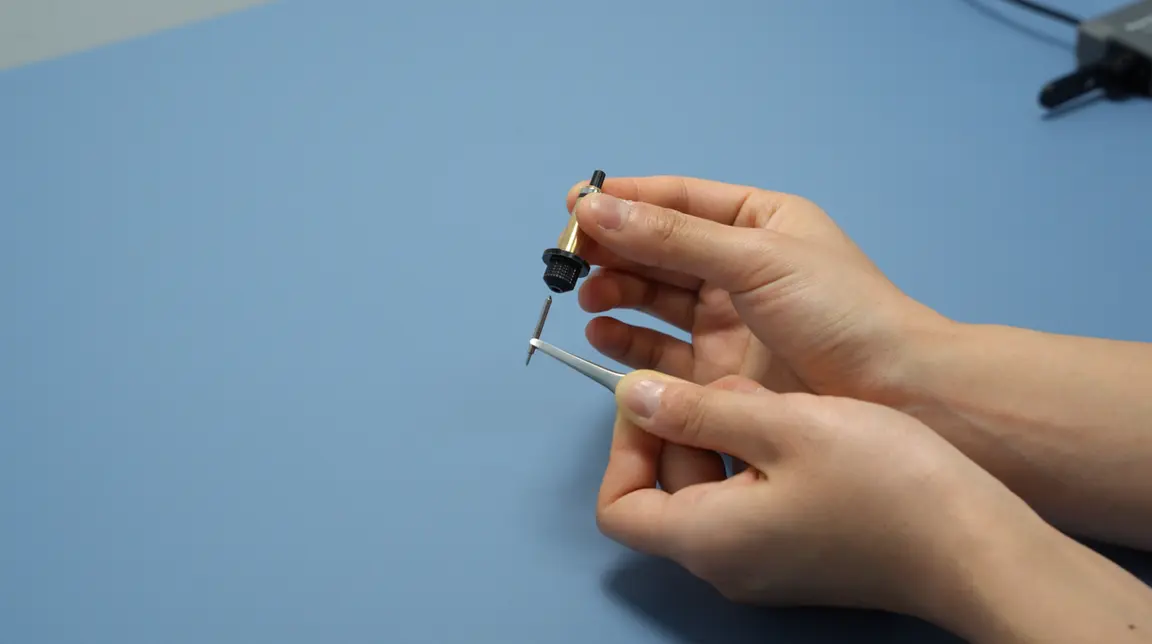

Når du monterer klingen, kan du bruge en pincet for at undgå skade. Knivholderen er magnetisk, så når klingen er ført et stykke ind, klikker den automatisk på plads.

6. Anbefalinger til opbevaring af skæremåtten

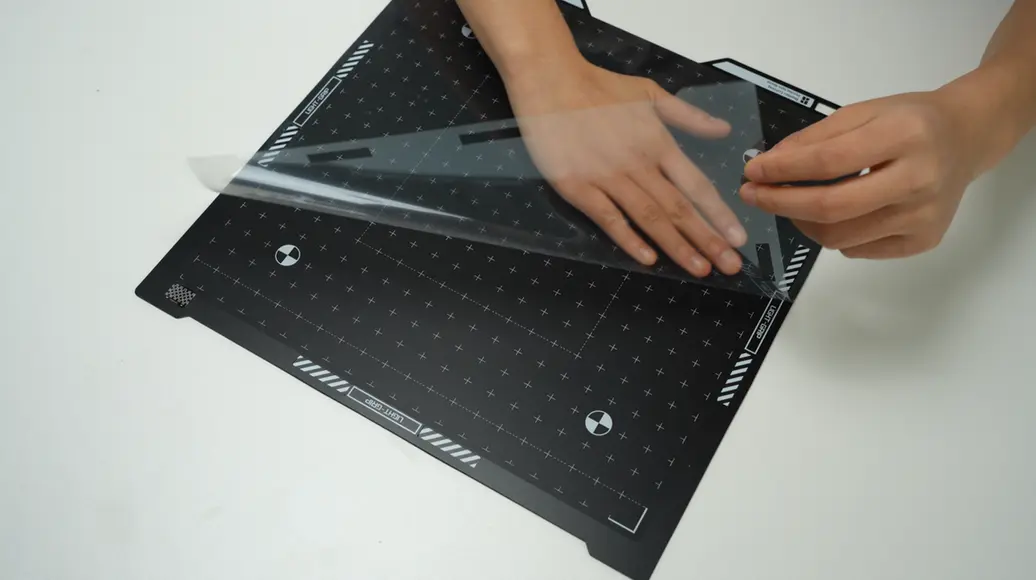

Smid ikke beskyttelsesfilmen på nogen af siderne af den klæbende måtte ud. Sæt filmen på igen, når måtten ikke er i brug, for at forhindre, at snavs sætter sig fast, og for at bevare måttens klæbeevne.
