Introduktion til arbejdsgangen for induktions-hotend-racket

Oversigt

Induktions-hotend-racket er en af kernekomponenterne i Vortek-systemet, som H2C-printeren er udstyret med. Det er primært ansvarligt for automatisk skift og opbevaring af Vortek induktions-hotends. Det understøtter fuldautomatisk udskiftning af op til 6 Vortek induktions-hotends (1 på toolhead + 5 i racket) uden manuel indgriben, hvilket reducerer driftsomkostningerne markant. Samtidig har racket indbygget intelligent induktionsteknologi, der overvåger og rapporterer positionen og driftsstatus for Vortek induktions-hotends i realtid, så printforløbet forbliver stabilt og pålideligt.

Induktions-hotend-rackets opbygning

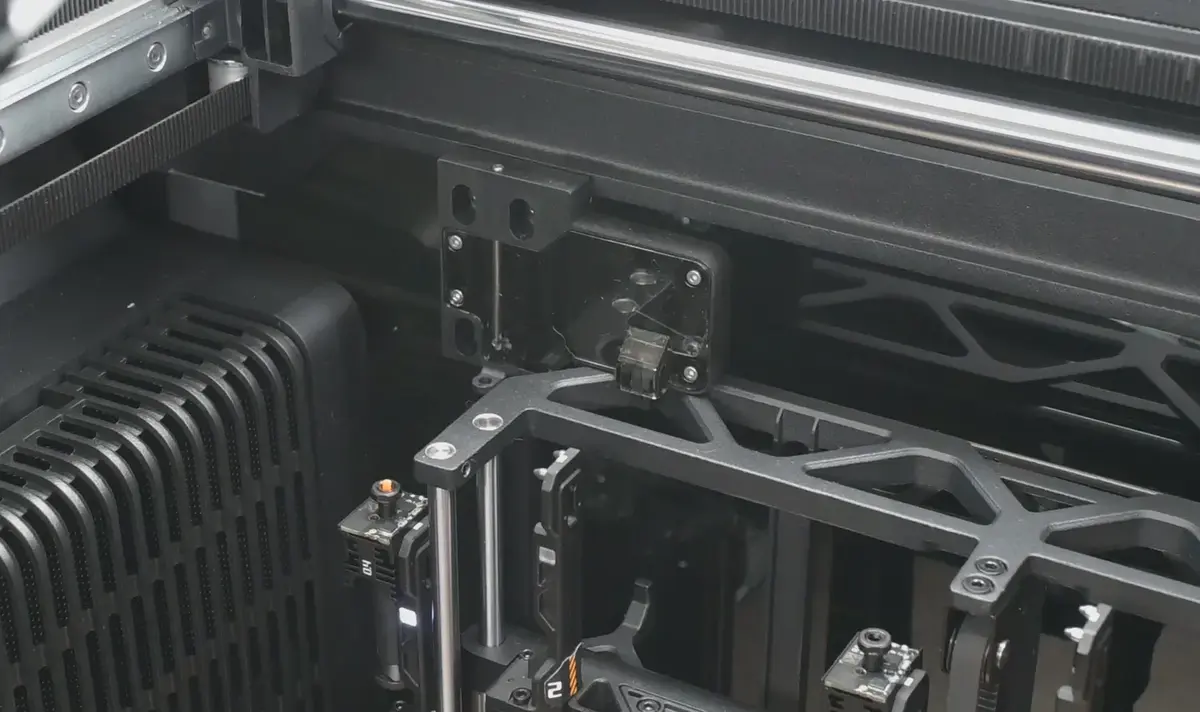

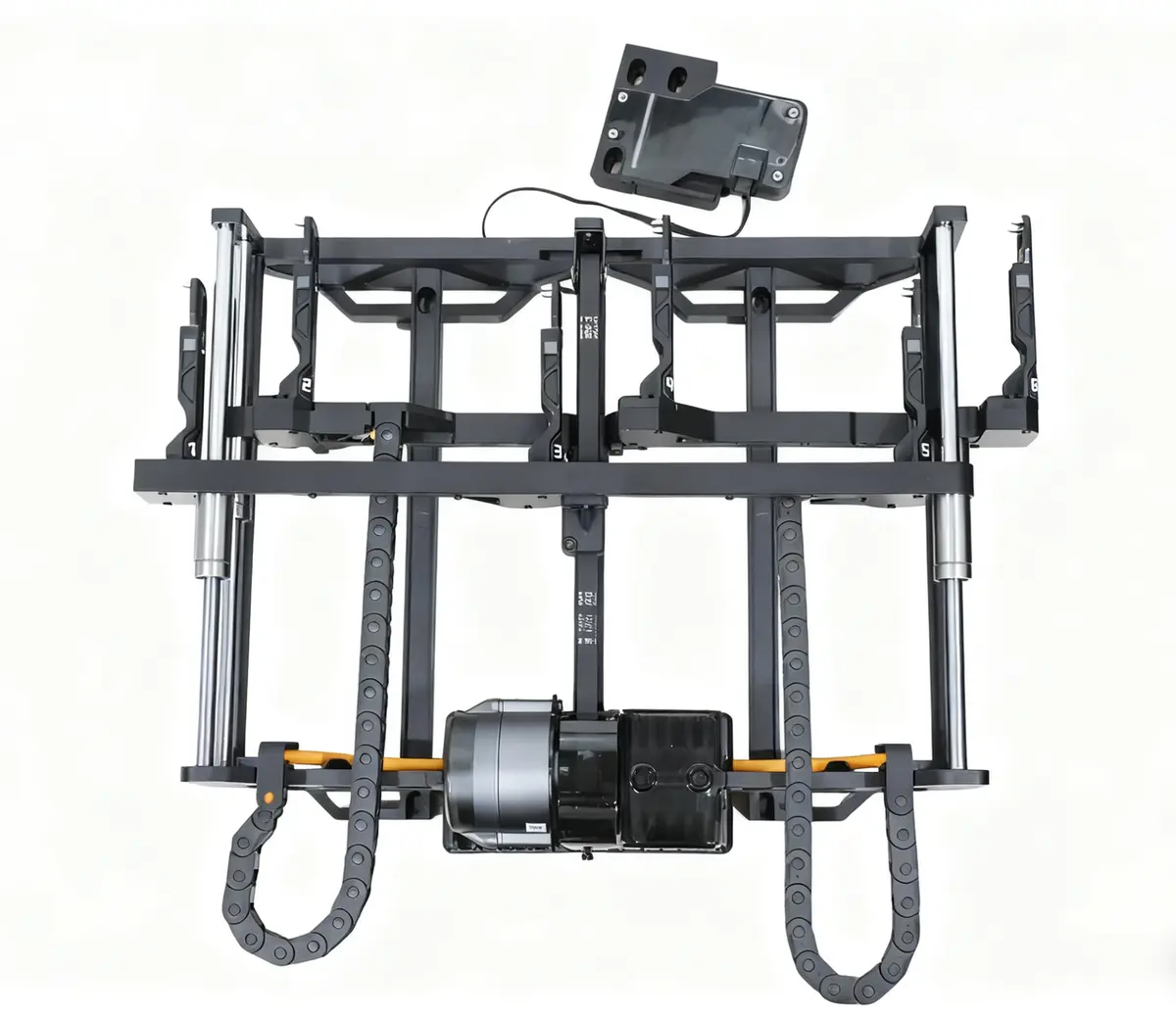

Induktions-hotend-racket består primært af følgende komponenter: stepmotor, rem, tomgangsremskive, aktuator til hotend-låsen og to rækker af hotend-racks. Motoren driver de to rækker racks op og ned via remmen. Aktuatoren til hotend-låsen låser og oplåser hotend-låsen ved at styre løftet af den indvendige metal-oplåsningsaksel.

Induktions-hotend-rackets arbejdsgang

Skift af Vortek induktions-hotend

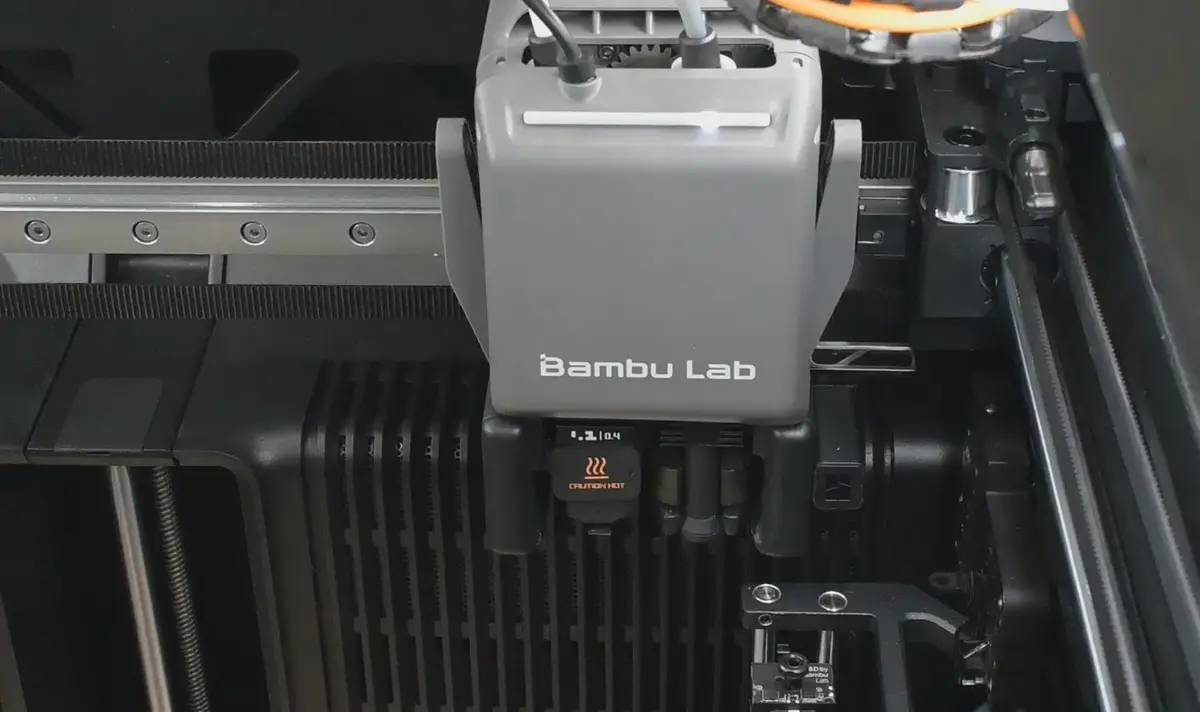

Systemet styrer løftet af de to rækker hotend-racks via motoren og remmen. Samtidig løfter aktuatoren til hotend-låsen automatisk metal-oplåsningsakslen. I samspil med toolheadens bevægelse kan den fuldføre udtrækning og indskydning af låsen og dermed gennemføre hele hotend-skiftet:

1. Lås låsen op;

2. Placer den nuværende hotend på toolheaden (hvis der er en): Find en ledig position at placere den i. Hvis der er flere ledige docks, prioriterer systemet den med det laveste nummer, altså den tættest på toolheaden. Er de ledige positioner f.eks. 1, 3 og 5, placeres den i position 1 først.

3. Monter den nye Vortek induktions-hotend;

4. Lås låsen.

Løftet af metalakslen i aktuatoren til hotend-låsen udløses af rackets egen løftebevægelse, og forløbet er som følger:

Homing af induktions-hotend-racket

Grovhoming

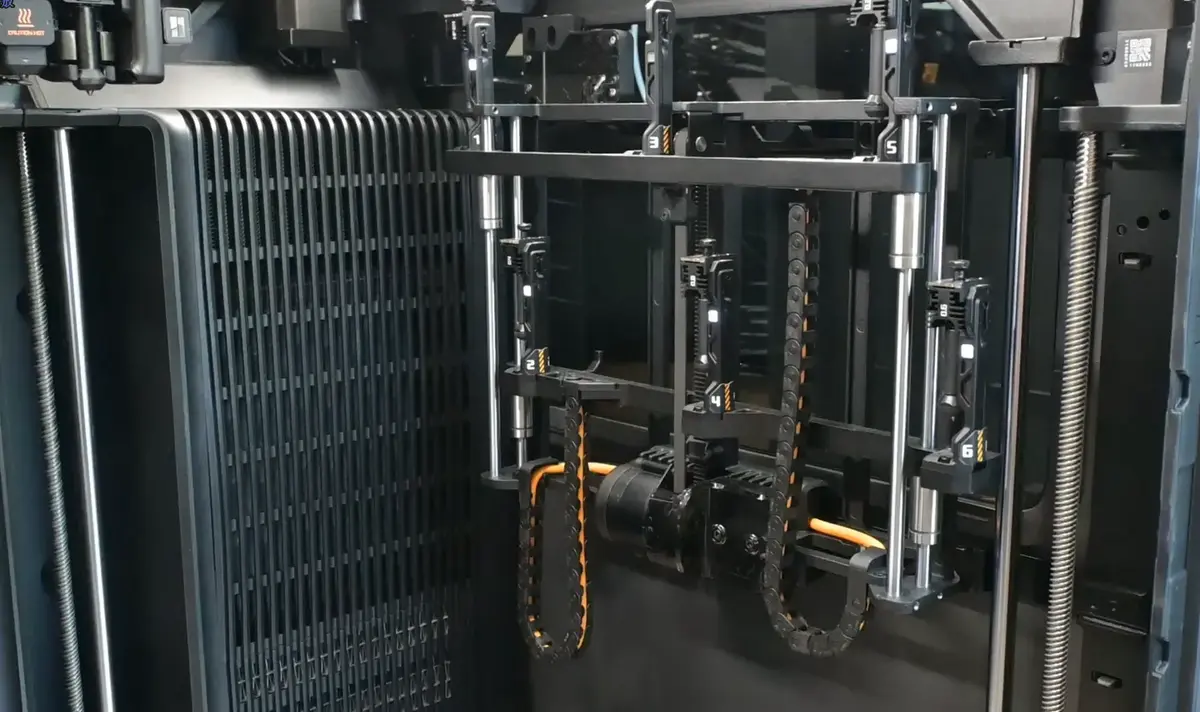

Grovhoming bestemmer centerpunktet ved at registrere overflademagneten på induktions-hotend-racket.

1. Automatisk homing

• Homing af toolhead： Når XY-motoren tændes igen, er toolheadens position ikke fastlagt. Før homing af toolheaden udfører induktions-hotend-racket en grovhoming for at undgå, at toolheaden støder ind i racket under homing.

• Bevægelse af varmeplade: Følger samme logik som homing af toolhead.

2. Manuel homing

• Tryk på Homing-knappen： Når racket i række A eller række B er hævet, trykker du på Homing-knappen på siden "Hotend & Rack", hvorefter racket udfører en grovhoming.

Finhoming

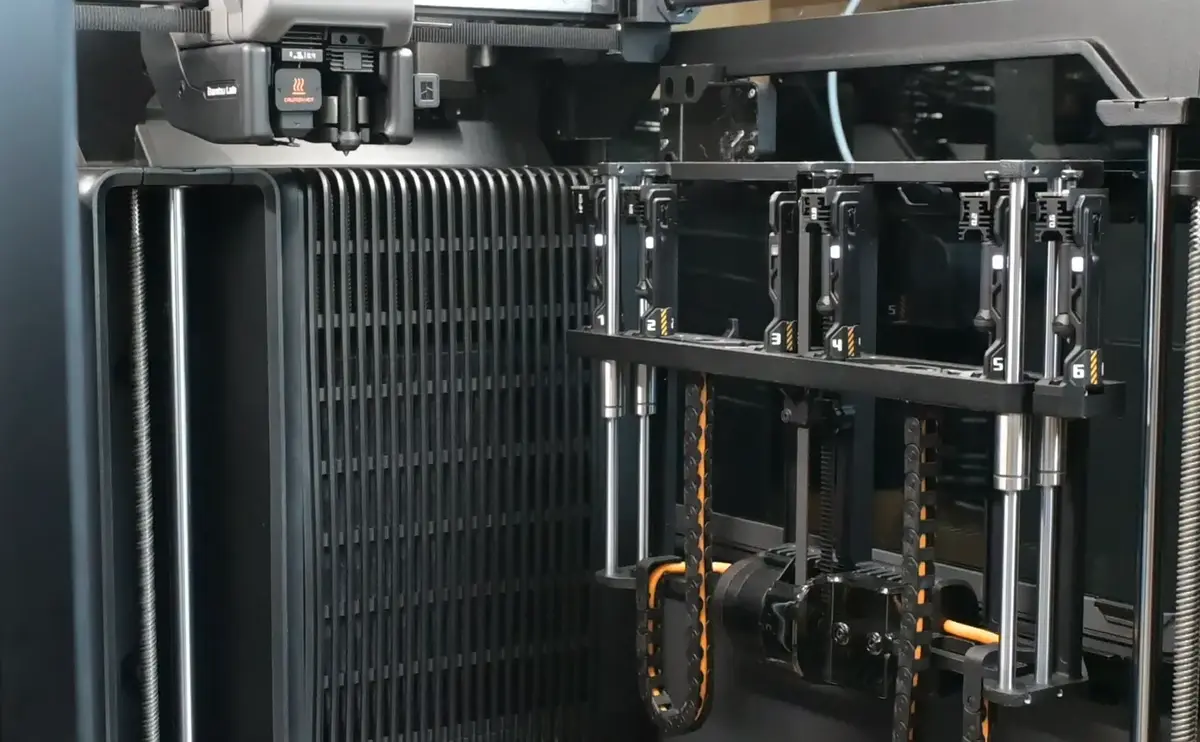

Når en Vortek induktions-hotend skal tages fra eller placeres i induktions-hotend-racket, udfører systemet først en finhoming for at lokalisere rackets position nøjagtigt. Finhoming bestemmer koordinaterne for øvre og nedre grænse i forhold til nulpunktet ved, at racket rammer den øverste og nederste bjælkebegrænsning.
