Introduktion til arbejdsgangen for Vortek induktions-hotenden

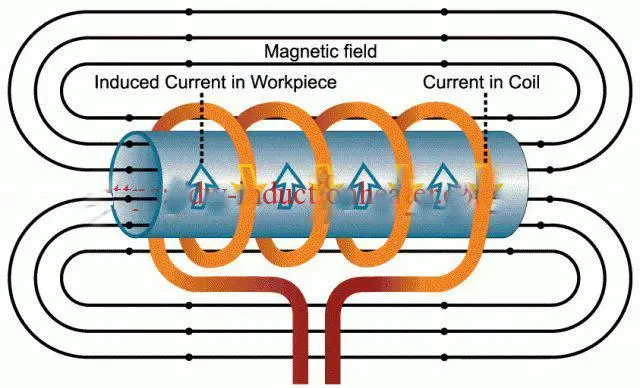

Grundprincip: Hvad er induktionsopvarmning?

Grundprincippet bag induktionsopvarmning er elektromagnetisk induktion.

1. Skab magnetfelt: Når højfrekvent vekselstrøm løber gennem sendespolen, dannes der et stærkt og hurtigt skiftende vekslende magnetfelt omkring spolen.

2. Induktion af hvirvelstrømme: Når et metalemne (f.eks. hotendens U-formede stålbøsning) placeres i dette magnetfelt, induceres der lukkede, roterende strømme inde i metallet, de såkaldte "hvirvelstrømme" (eddy).

3. Frembring varme: På grund af metallets iboende elektriske modstand overvinder disse kraftige hvirvelstrømme modstanden, når de løber, hvilket effektivt omdanner elektrisk energi til varmeenergi og får metalemnet til selv at varme op. Varmen dannes inde i metallet og giver en ekstremt hurtig temperaturstigning.

Systemets opbygning og arbejdsgang

Induktions-hotend-systemet består hovedsageligt af to kernekomponenter: induktionsvarmemodulet og Vortek induktions-hotenden.

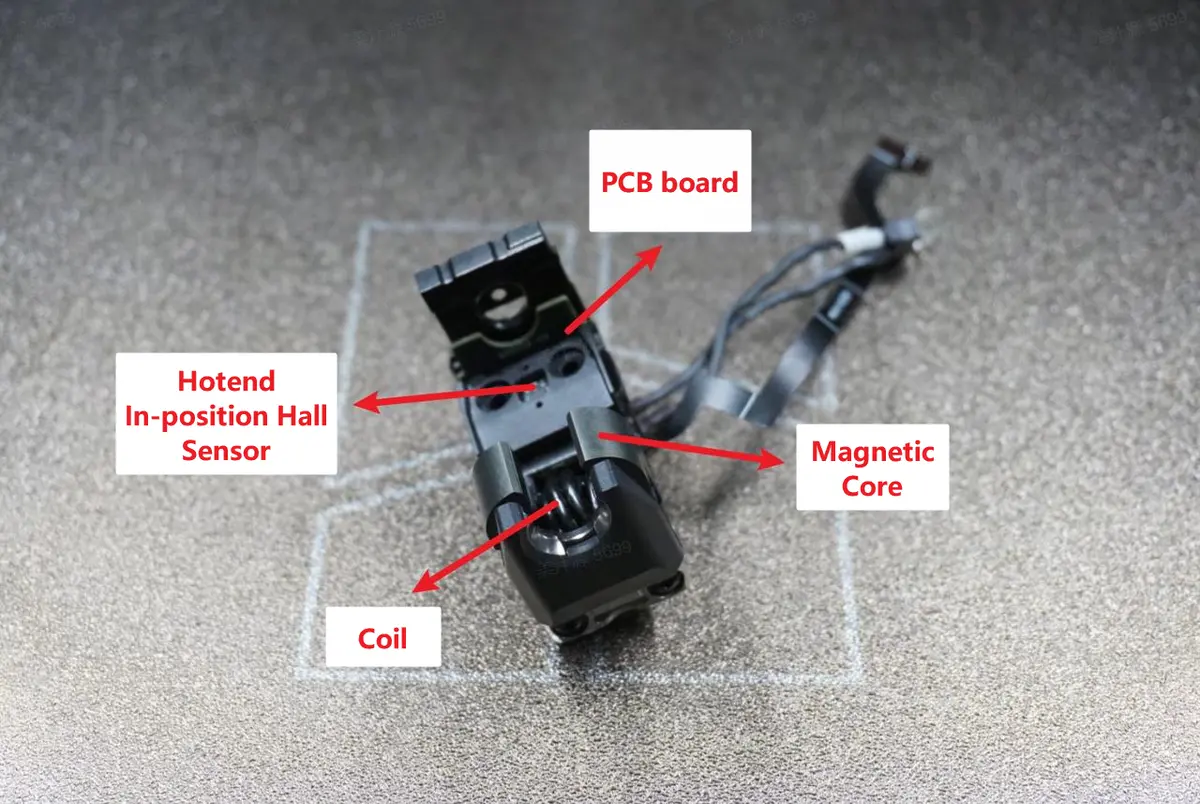

Induktionsvarmemodulet: Den energiudsendende ende

Induktionsvarmemodulet er en fast del af toolheaden og har følgende kernekomponenter:

• PCB-printkort: Udstyret med strømforsynings- og kommunikationsspoler, der svarer til spolerne på Vortek induktions-hotendens induktionskommunikationskort. Det er specielt designet til kontaktløs informationsoverførsel til induktionskommunikationskortet på Vortek induktions-hotenden, som derefter sender informationen tilbage til TH-kortet.

• Hall-sensor til positionskontrol: Bruges til at registrere, om Vortek induktions-hotenden er korrekt monteret og låst fast på induktionsvarmemodulet.

• Spole: Bruges til at danne et stærkt vekslende magnetfelt, der virker på den U-formede stålbøsning og opvarmer den.

• Magnetkerne: Bruges til at samle og styre retningen af det magnetfelt, spolen danner, og lede det præcist hen mod den U-formede stålbøsning på Vortek induktions-hotenden, så energioverførslen bliver effektiv.

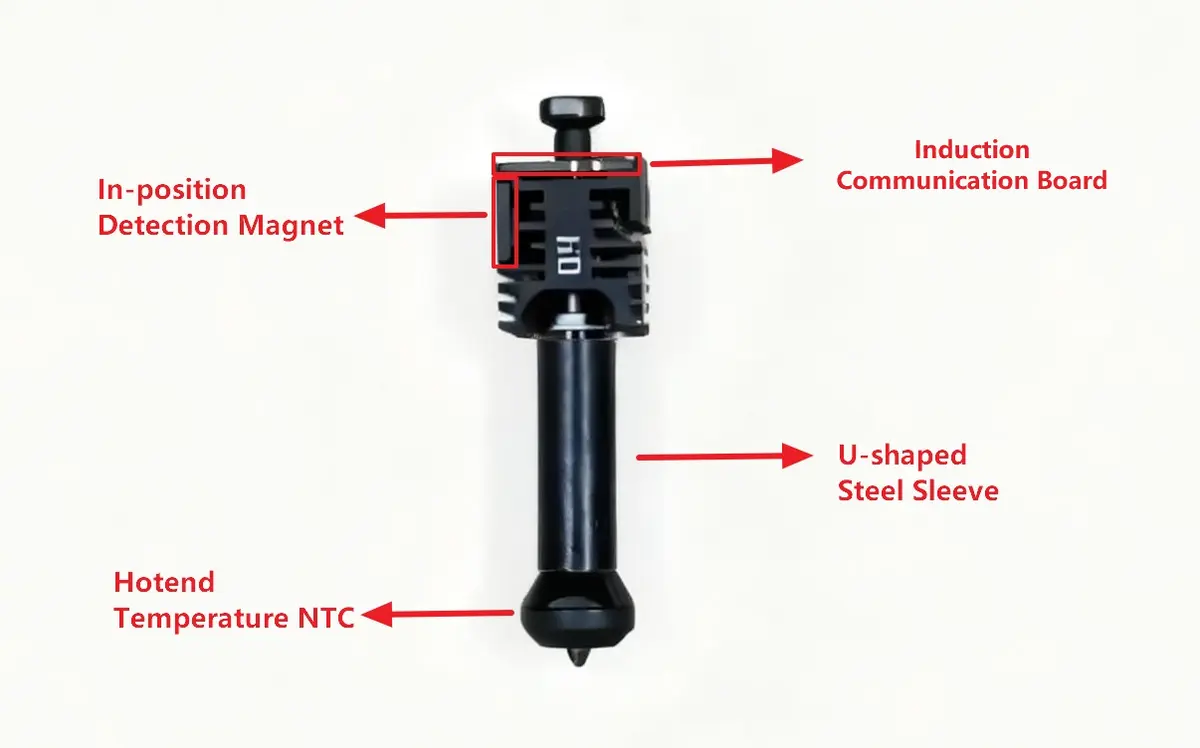

Vortek induktions-hotenden: Den udskiftelige modtagerende

Vortek induktions-hotenden er et udskifteligt, selvstændigt modul med følgende kernekomponenter:

• U-formet stålbøsning: Induktionsvarmesystemets centrale opvarmningskomponent. Når spolen danner et vekslende magnetfelt, opstår der hvirvelstrømme inde i den U-formede stålbøsning, så den hurtigt varmer op og effektivt overfører varmen til hotenden.

• Induktionskommunikationskort: Overfører information (herunder hotendens temperaturdata og oplysninger om det printede filament) til modtagerkortet i induktionsvarmemodulet på kontaktløs vis.

• NTC-temperaturføler til hotenden: Monteret tæt på hotenden og direkte forbundet til induktionskommunikationskortet for at måle dysens temperatur i realtid.

• Magnet til positionsregistrering: Arbejder sammen med Hall-sensoren i induktionsvarmemodulet og giver et "tilstede"-signal, så hotenden er korrekt monteret.

Samarbejdende arbejdsgang

Hele systemet arbejder sammen via to uafhængige, kontaktløse forbindelser:

• Varmekredsløb: Spolen i induktionsvarmemodulet danner et højfrekvent magnetfelt, der ledes til den U-formede stålbøsning af magnetkernen, hvor det inducerer hvirvelstrømme og danner varme.

• Kredsløb til temperaturmåling og kommunikation: Modtagerkortet i induktionsvarmemodulet kommunikerer kontaktløst med PCB-kortet i Vortek induktions-hotenden. Temperaturdataene fra hotendens NTC-føler og filamentoplysningerne, der er gemt på PCB-kortet, sendes tilbage til toolheadens TH-kort via varmemodulets modtagerkort gennem en samlet kommunikationsforbindelse, hvilket muliggør præcis temperaturstyring i lukket sløjfe.

Centrale fordele

• Ultrahurtig opvarmning: Det tager kun omkring 8 sekunder at nå printtemperatur (f.eks. 220 °C) fra stuetemperatur, hvilket markant reducerer ventetiden ved farveskift og forbedrer effektiviteten ved flerfarveprint.

• Kontaktløs integration: Ingen fysiske kabler eller stik er nødvendige, hvilket fjerner fejlkilder som kabelslid og dårlig kontakt fra gentagne til- og frakoblinger og giver højere pålidelighed.

• Høj effektivitet og energibesparelse: Varmen dannes direkte inde i det opvarmede metal med en termisk virkningsgrad, der er langt højere end traditionelle varmeelementer, hvilket giver hurtigere temperaturstigning.

• Sikker og pålidelig: Positionsregistreringen af hotenden sikrer, at kun korrekt monterede hotends kan aktiveres.
