Introduktion til Vortek-workflow og funktion

Oversigt over Vortek-systemet

Vortek-systemet er det centrale teknologimodul i H2C-printeren til flermateriale- og flerfarvet print. Ved at integrere automatisk hotend-skift og rensning på prime-tårnet kan H2C effektivt undgå risikoen for farveblanding og opnå et materialeskift tæt på "nul filamentudtræk". I modsætning til traditionelle printere med én dyse, der kræver massiv skylning efter materialeskift, kan Vortek-systemet så vidt muligt tildele ét filament til hver dyse. Efter skift af filament (dyse) skal der kun udtrækkes en lille mængde filament ved prime-tårnet for at udligne trykket. Efter flere akkumulerede filamentskift kan systemet spare markant på filament, forkorte printtiden og forbedre effektiviteten ved flerfarvet print.

Vortek-systemets opbygning

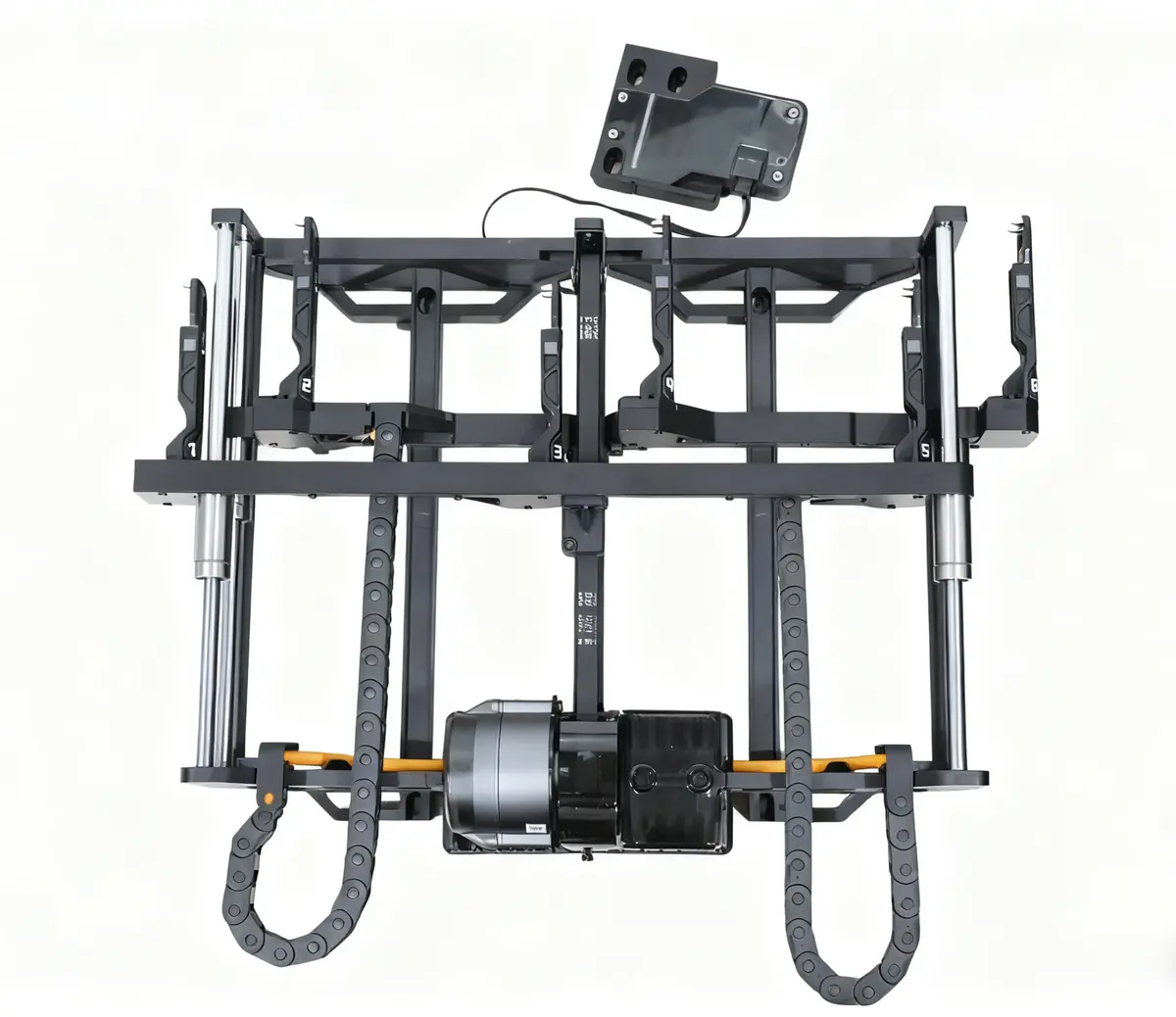

Induktions-hotend-rack

Kernefunktionen i induktions-hotend-racket er at muliggøre automatisk skift og opbevaring af Vortek induktions-hotends. Det understøtter fuldautomatisk udskiftning af op til 6 Vortek induktions-hotends uden manuel indgriben, hvilket reducerer driftsomkostningerne kraftigt. Det er også udstyret med intelligent induktionsteknologi, der i realtid overvåger og rapporterer position og driftsstatus for Vortek induktions-hotends, så printprocessen forbliver stabil.

Vortek induktions-hotend

Den højre hotend på toolhead er en Vortek induktions-hotend med et letvægts, integreret design og en vægt på kun 10 g (mål: 20×15×56 mm). Den integrerer komponenter som dyse, heat break, termistor og PCB-print. H2C understøtter automatisk udskiftning af den højre hotend, så der kan installeres op til 6 højre hotends til skiftevis brug. Den understøtter både standardflow (standardkonfiguration) og high flow-versioner af hotend.

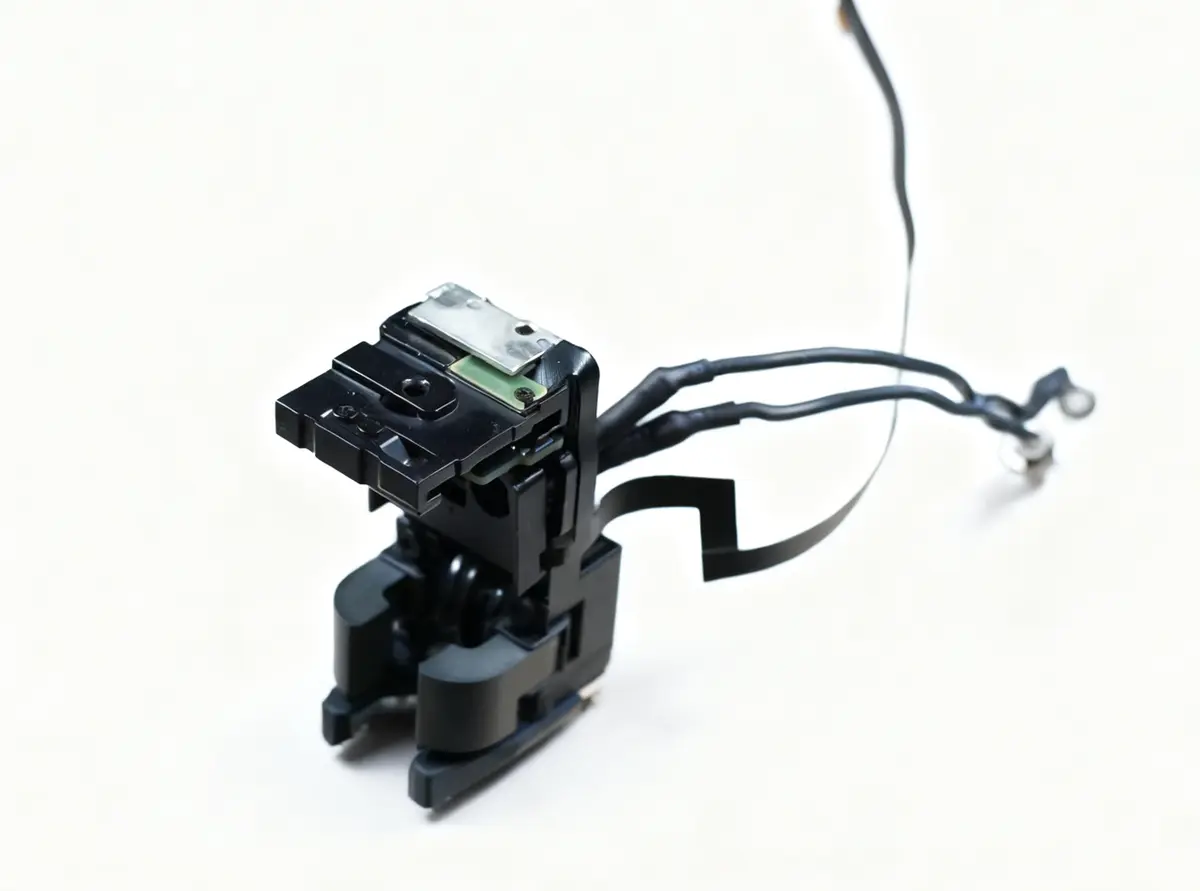

Induktionsvarmemodul

Induktionsvarmemodulet bruges til præcis opvarmning og temperaturovervågning og understøtter en maksimal opvarmningstemperatur på 350℃. Med induktionsvarmeteknologi kan dysen opvarmes til måltemperaturen på cirka 8 sekunder.

Analyse af kerneteknologien

Vortek induktions-hotend i H2C opnår kontaktløs dataudveksling og præcis opvarmning gennem det kontaktløse system.

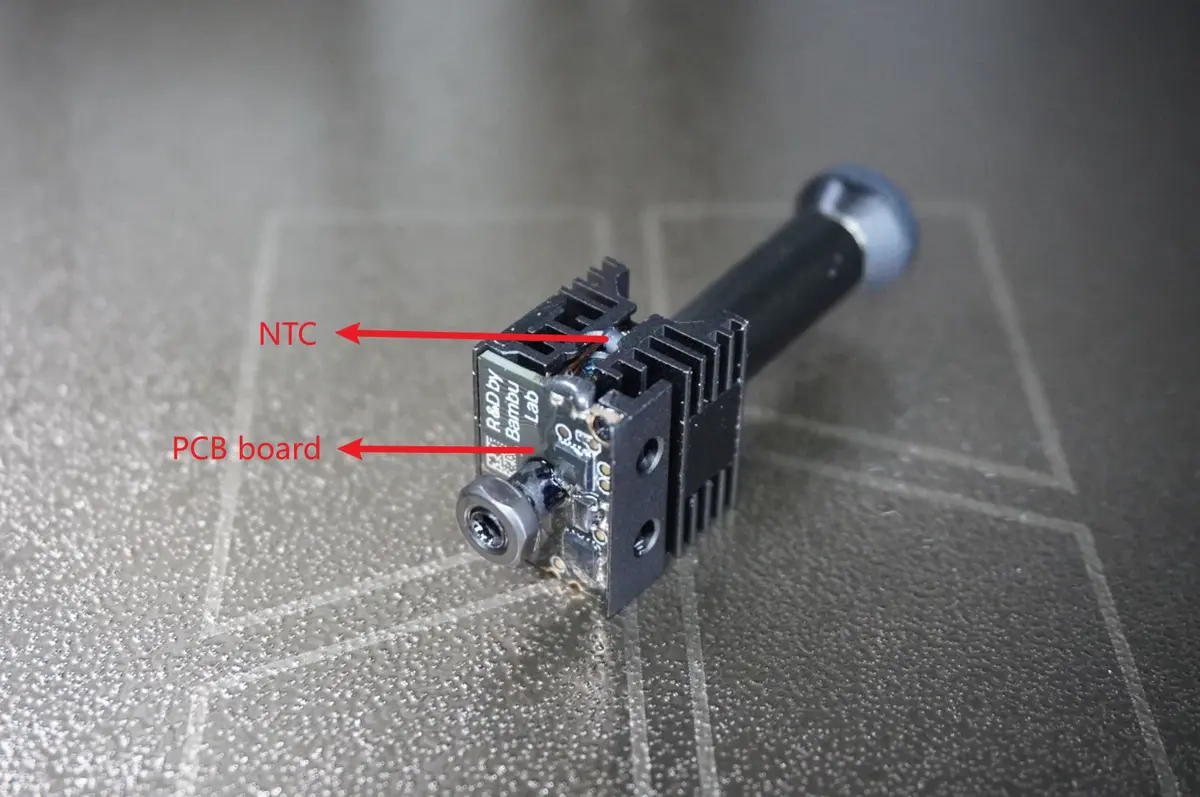

Kontaktløs dataoverførsel

Der er ingen fysiske elektriske ben mellem hotend og printerens hoveddel. Dataene overføres kontaktløst til temperaturopsamlingens transfer-PCB-print på induktionsvarmemodulet. PCB-printet sender dataene til printerens hovedstyresystem via et fladkabel, og de vises synkront på printerens skærm i realtid.

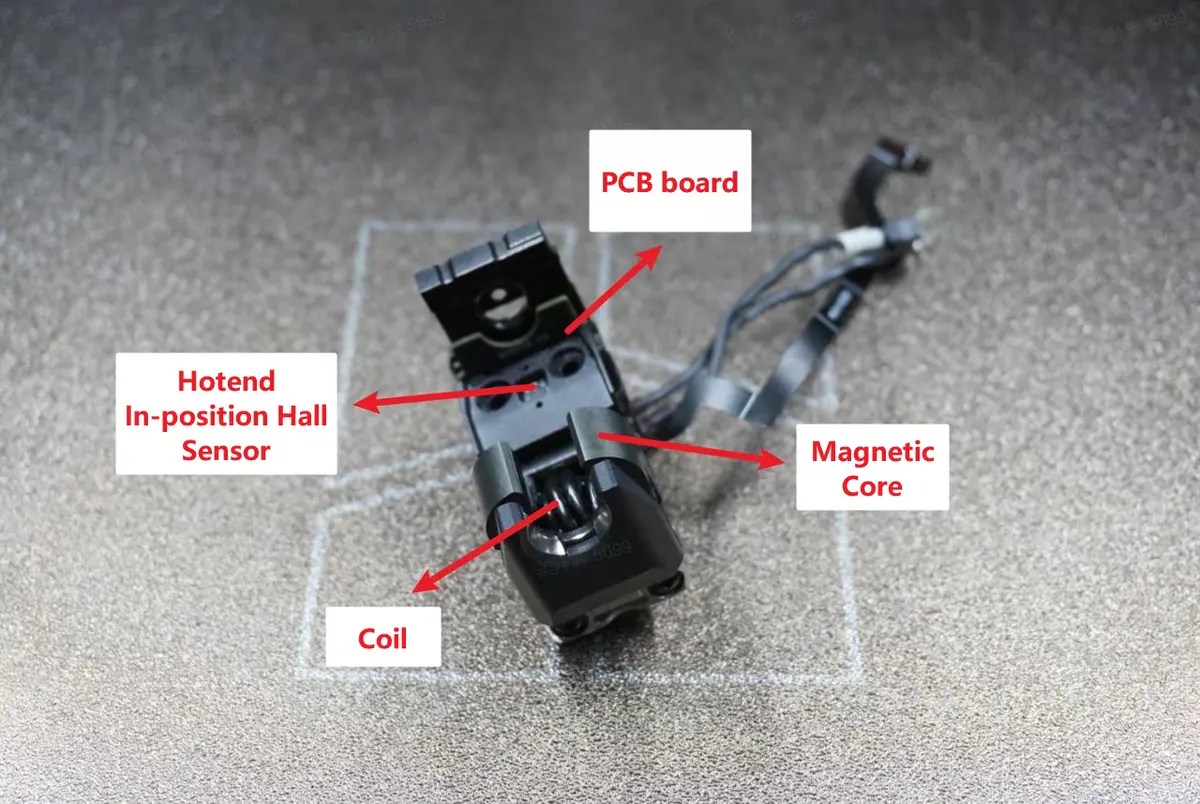

Induktionsopvarmning af hotend

Vortek induktions-hotend i H2C opnår effektiv varmestyring ved hjælp af kontaktløs induktionsvarmeteknologi. Når der ledes højfrekvent vekselstrøm gennem drivspolen i induktionsvarmemodulet, dannes et hurtigt skiftende magnetfelt. Magnetkernen leder magnetfeltet præcist til hotendets U-formede stålhylster og inducerer eddy-strømme inde i metallet via elektromagnetisk induktion, hvorved elektrisk energi omdannes direkte til varme. Med denne kontaktløse opvarmningsteknologi forbedres dysens opvarmningseffektivitet markant, og den kan nå måltemperaturen (op til 350℃) på cirka 8 sekunder uden fysisk kontakt. Sammenlignet med traditionel kontaktbaseret opvarmning sparer den ikke kun opvarmningstid under filamentskift, men undgår også vedligeholdelsesproblemer som kabelslid og dårlig kontakt forårsaget af fysiske forbindelser.

Introduktion til workflow

Workflow for Vortek induktions-hotend

Se detaljer her: Introduktion til workflowet for Vortek induktions-hotend.

Workflow for induktions-hotend-rack

Se detaljer her: Introduktion til workflowet for induktions-hotend-rack.
