HMS_1A00-3300-0001-0041 Positionssensoren til hotend-holderen er kortsluttet. Tilslut sensorkablet igen, eller udskift sensoren.

Fejlbeskrivelse

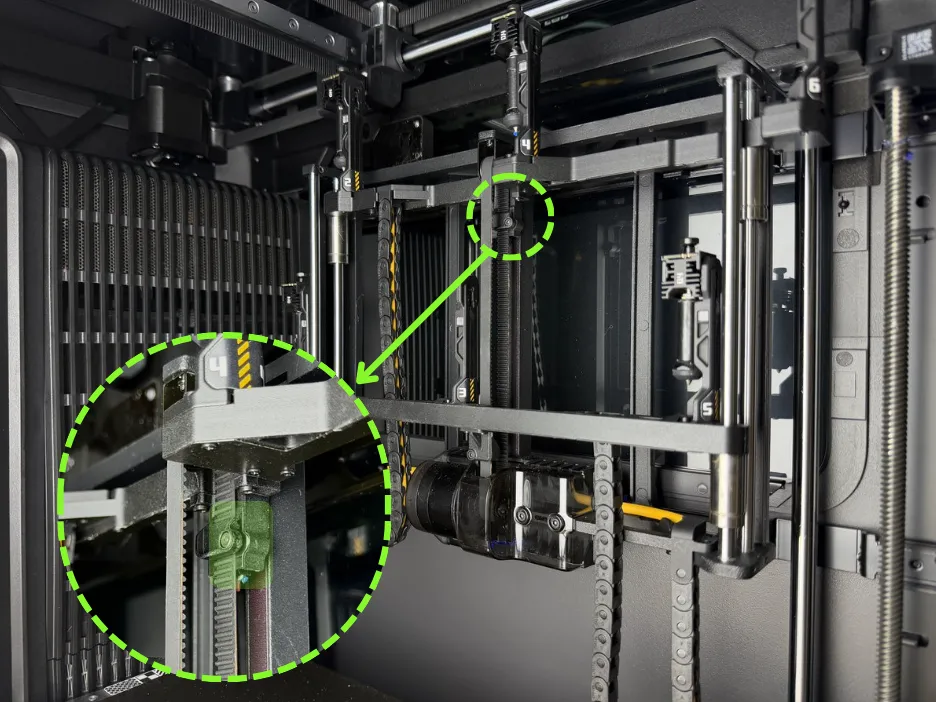

Positionssensoren til hotend-holderen registrerer hotend-holderens op- og nedadgående position. Når styreprintet til hotend-holderen finder et unormalt signal fra denne sensor, dukker denne advarsel op.

Mulige årsager:

• Positionssensoren til hotend-holderen er defekt.

• Ledningerne til positionssensoren for hotend-holderen er kortsluttet.

• Styreprintet til hotend-holderen er defekt.

Nødvendigt værktøj og materialer

• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Hvis du ikke gør det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omgivende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker af sikkerhedsmæssige årsager og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på nogen blotlagte ledninger, stik eller printkort. Desuden kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer i forhold til ovenstående eller trinnene i denne guide, opret en ny ticket på vores supportside for at få hjælp.

Fejlsøgningstrin

Trin 1. Afbryd ledningerne på positionssensoren til hotend-holderen, og hold øje med ændringen i advarslen

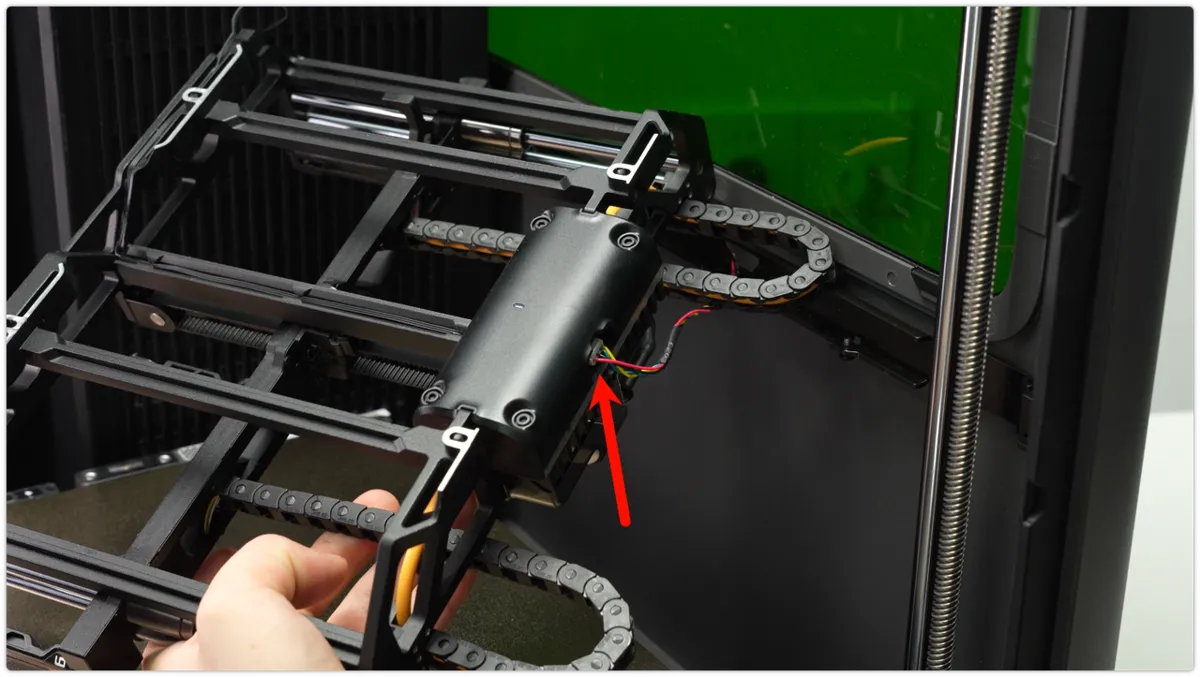

1. Se denne wiki: Udskift H2C induktions-hotend-holderenhed for at afmontere induktions-hotend-holderenheden.

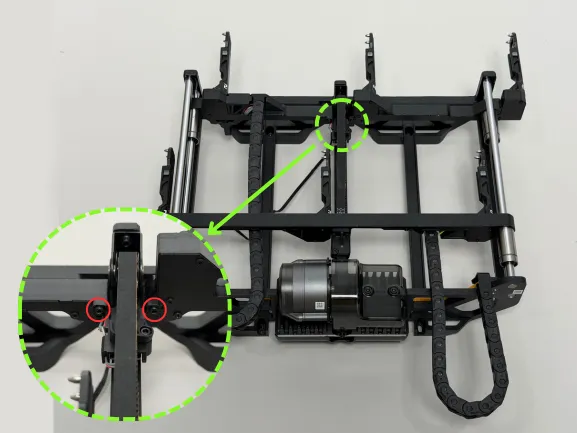

2. Find positionssensoren til hotend-holderen. Brug H1.5 unbrakonøglen til at fjerne de 2 fastgørelsesskruer på begge sider af sensoren.

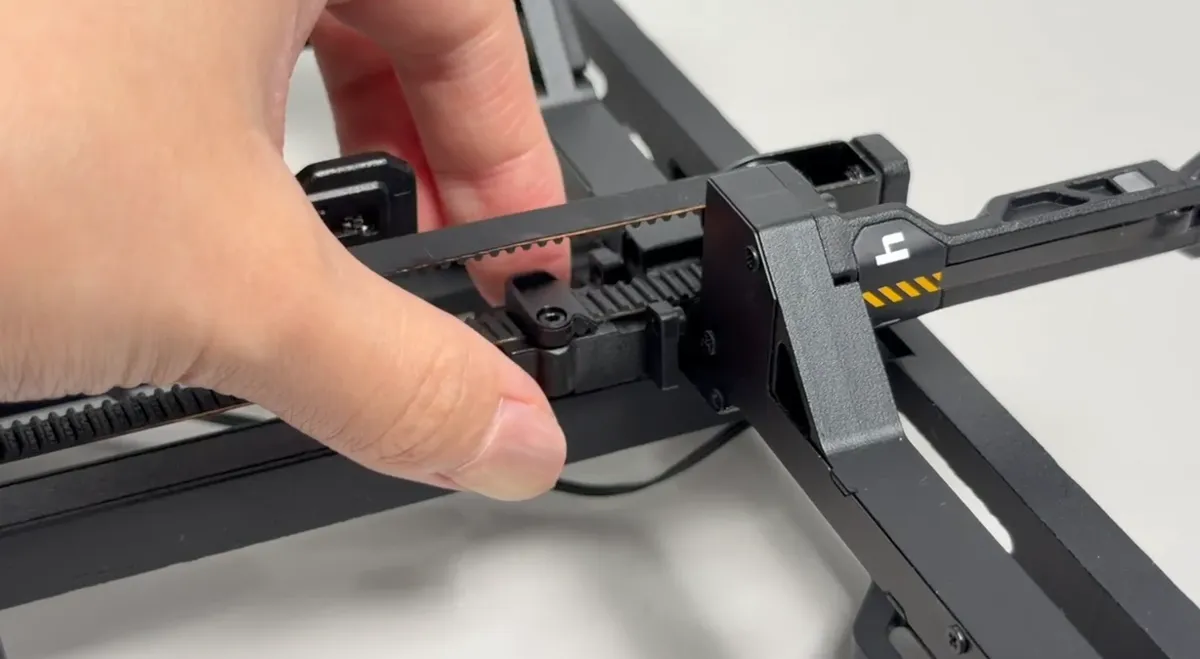

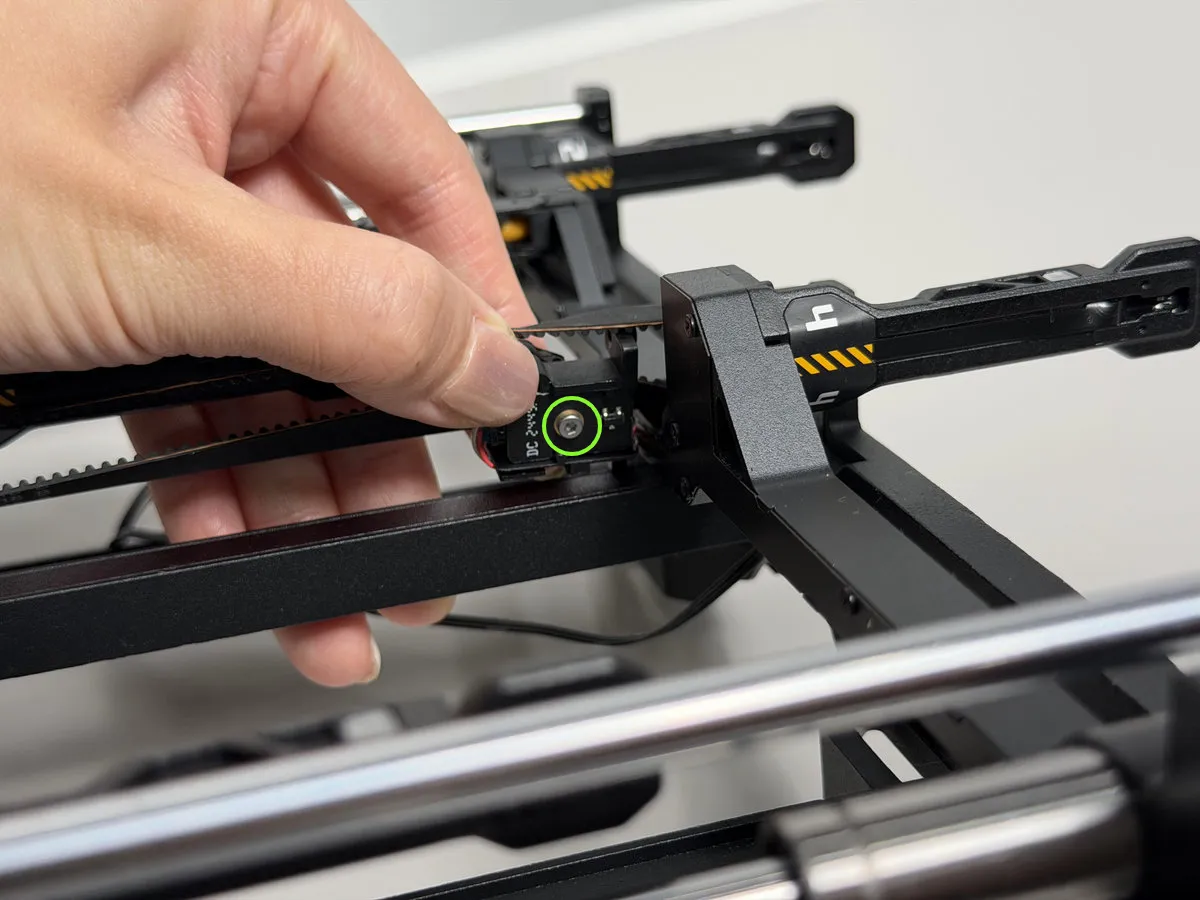

3. Vend sensorens monteringsblok, og fjern den 1 sølvfarvede fastgørelsesskrue på sensorens printkort.

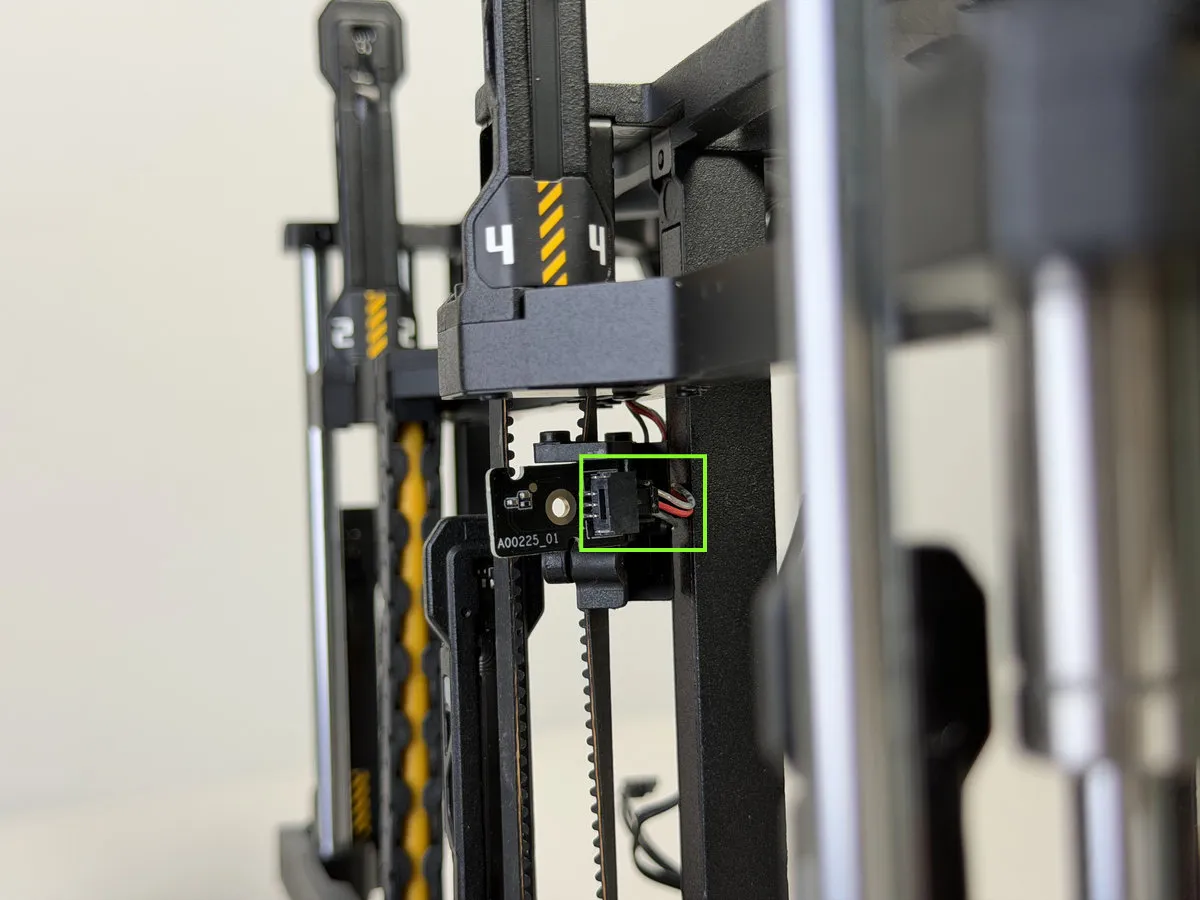

4. Fjern sensorens printkort. Tryk på bunden af ledningsstikket for at afbryde ledningerne.

5. Tilslut nu kablet i bunden af hotend-holderen som vist. Placér derefter hotend-holderen på heatbed (den behøver ikke genmonteres endnu, og ⚠️ rør IKKE hotend-holderen med hånden efter opstart). Genstart printeren, og tjek, om advarslen skifter fra "Kortslutning" til "Afbrudt kredsløb".

• Hvis advarslen skifter fra "Kortslutning" til "Afbrudt kredsløb", gå til Trin 2.

• Hvis advarslen stadig er "Kortslutning", gå til Trin 3.

Trin 2. Udskift induktions-hotend-holderens rem-enhed

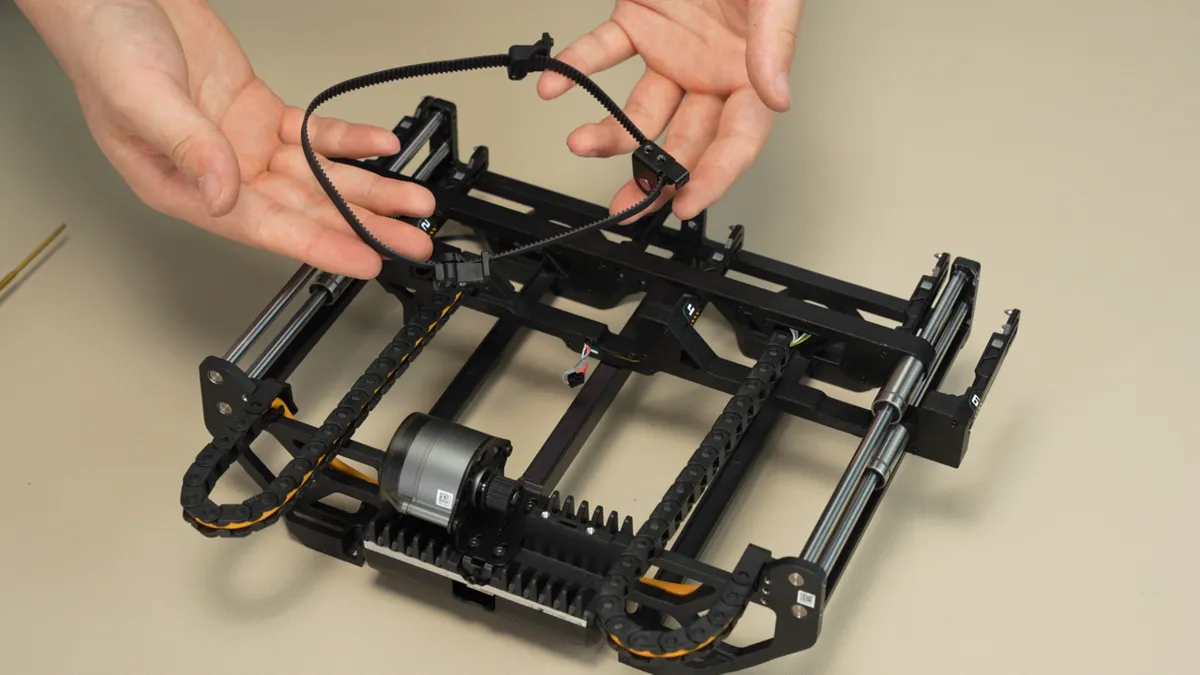

Se Udskift H2C induktions-hotend-holderens rem-enhed for at udskifte induktions-hotend-holderens rem-enhed.

Trin 3. Afmontér induktions-hotend-holderen, og sæt stikket på styreprintet i igen

1. Se denne wiki: Udskift H2C styreprint til induktions-hotend-holder. Afmontér induktions-hotend-holderenheden for at blotlægge styreprintet til induktions-hotend-holderen.

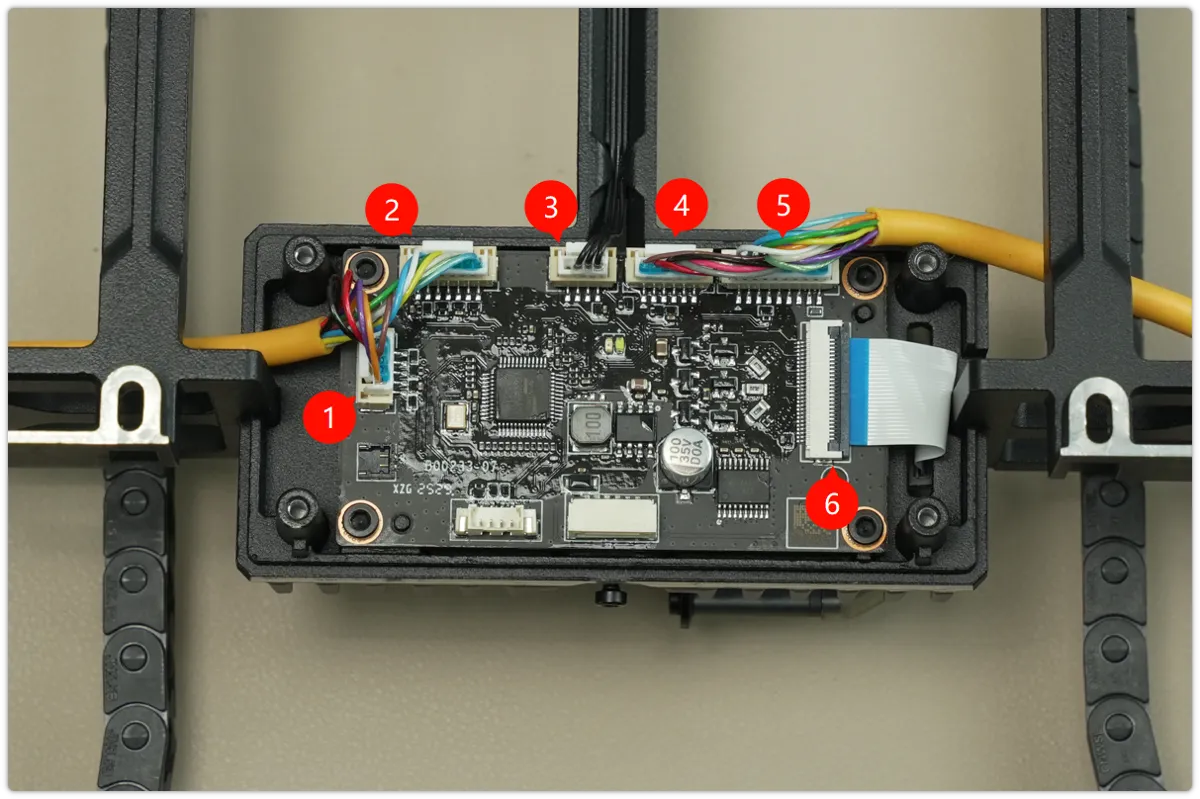

2. Tag stik nr. 4 på styreprintet ud, og sæt det i igen. Tilslut derefter ledningerne i bunden af hotend-holderenheden. Genstart printeren, og tjek, om advarslen skifter fra "Kortslutning" til "Afbrudt kredsløb".

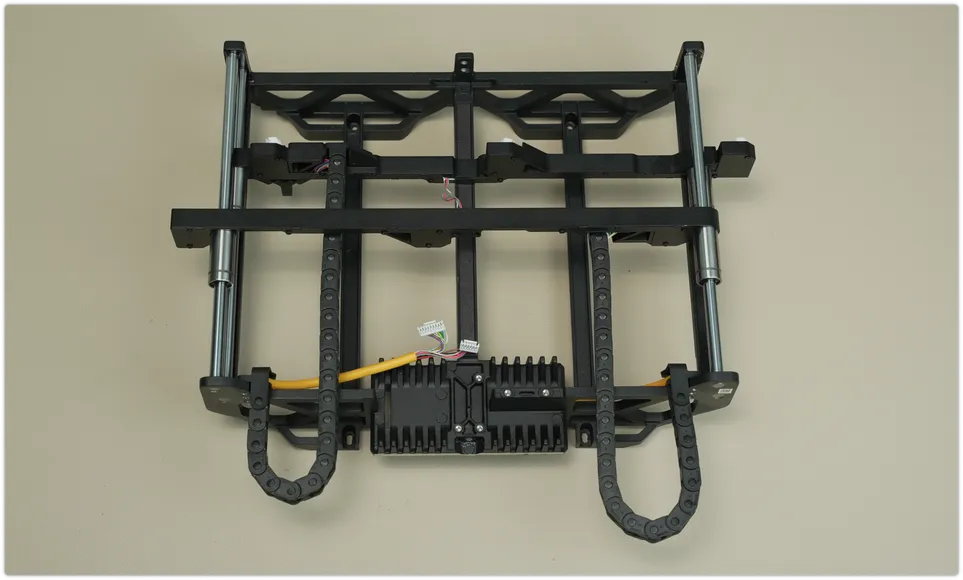

• Hvis fejlen skifter fra "Kortslutning" til "Afbrudt kredsløb", se denne wiki: Udskift H2C induktions-hotend-holderramme for at udskifte hotend-holderrammen.

• Hvis fejlen stadig er "Kortslutning", se denne wiki: Udskift H2C styreprint til induktions-hotend-holder for at udskifte styreprintet til hotend-holderen.
