HMS_1A00-3300-0001-0040 Sensoren til registrering af hotend-rackets position er afbrudt (åbent kredsløb). Tilslut sensorkablet igen, eller udskift sensoren.

Fejlbeskrivelse

Sensoren til registrering af hotend-rackets position registrerer hotend-rackets op- og nedadgående position. Når styrekortet til hotend-racket finder et unormalt signal fra denne sensor, vises denne fejlmeddelelse.

Mulige årsager:

• Stikket på sensoren til registrering af hotend-rackets position er løst.

• Sensorens stik på styrekortet til hotend-racket er løst.

• Sensoren til registrering af hotend-rackets position er defekt.

• Styrekortet til hotend-racket er defekt.

Nødvendige værktøjer og materialer

• H1.5 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Undlader du det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller det omkringliggende område.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker af sikkerhedsmæssige årsager og være særligt omhyggelig med ikke at klemme, beskadige eller lægge tryk på blottede ledninger, stik eller printkort. Desuden kan dysen være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer vedrørende ovenstående eller trinnene i denne vejledning, bedes du oprette en ny sag på vores supportside for hjælp.

Fejlfindingstrin

Trin 1. Tryk på stikket på sensoren til registrering af hotend-rackets position

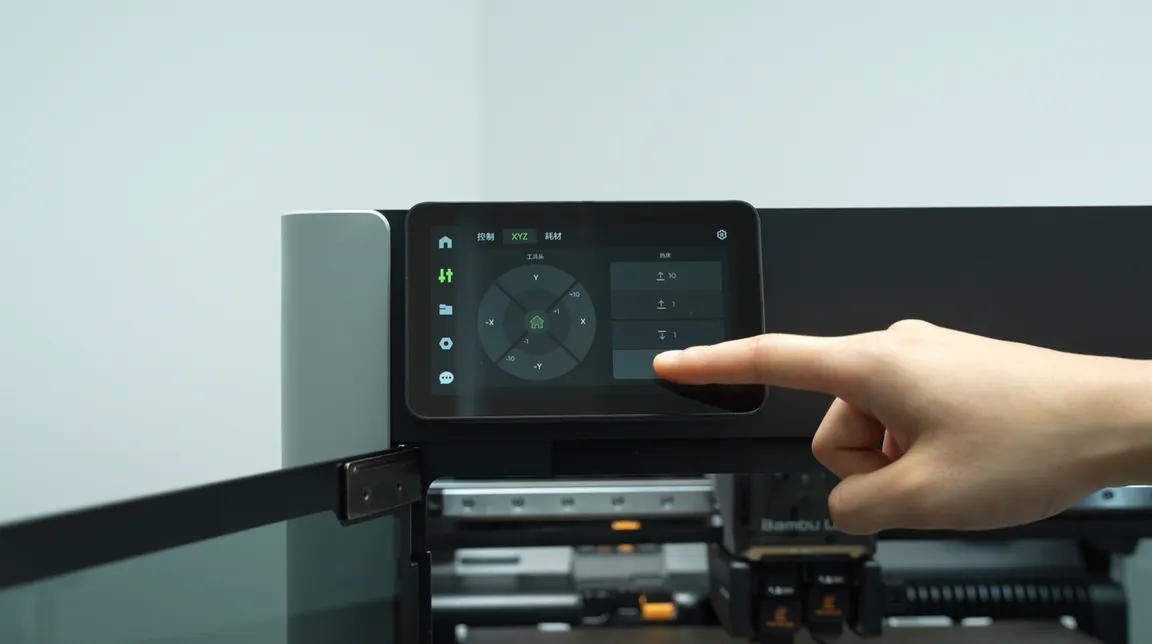

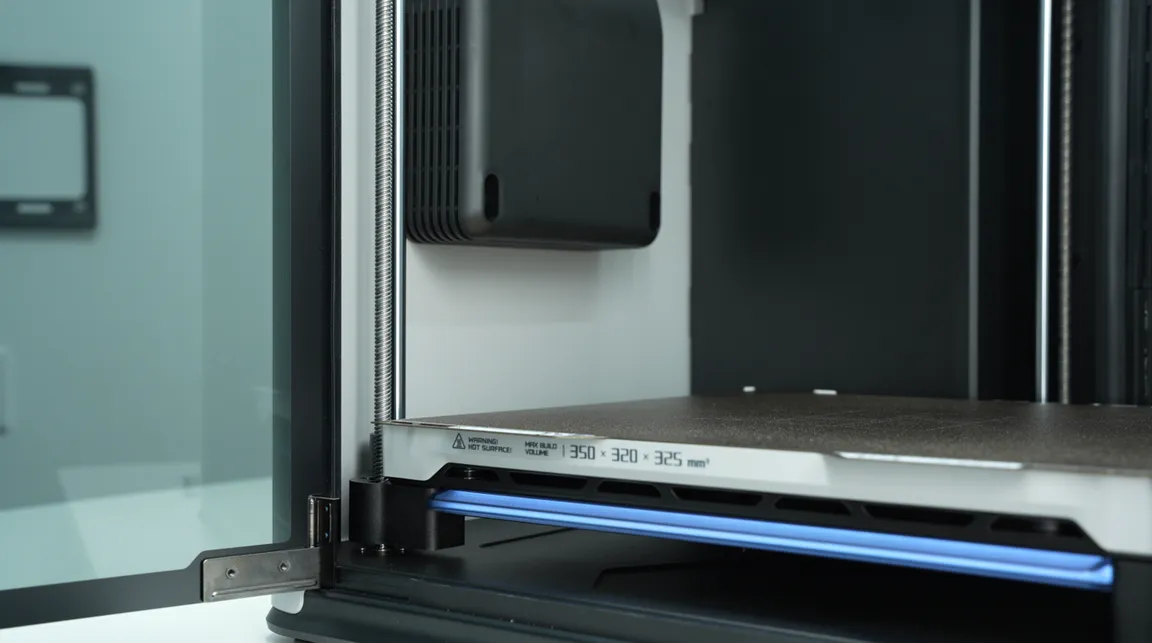

1. På printerens skærm sænkes heatbedden for at give plads til operationen. Sluk derefter printeren.

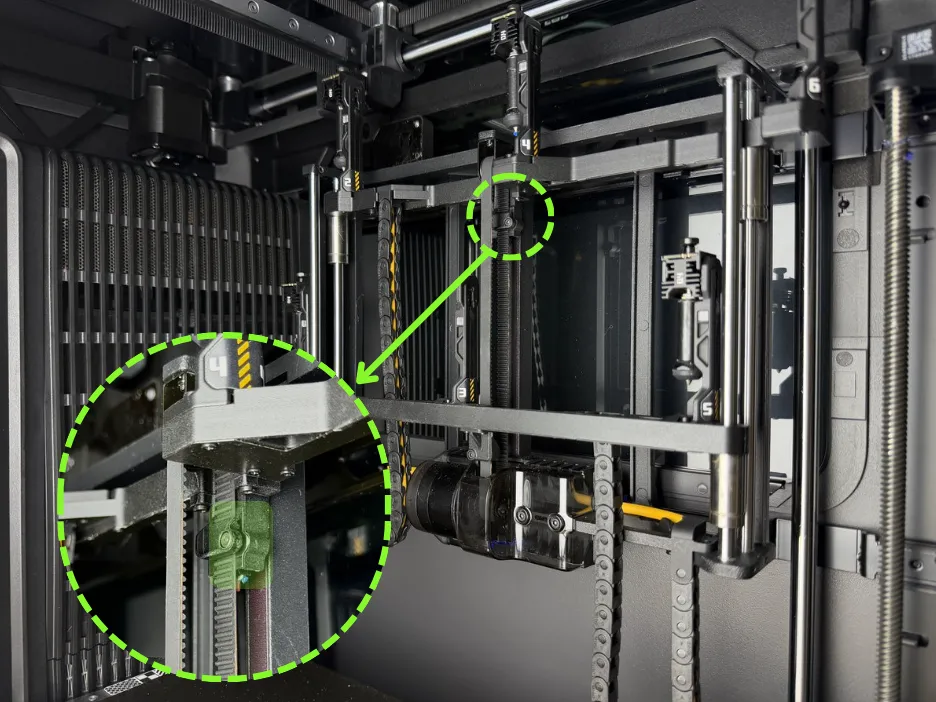

2. Find sensoren.

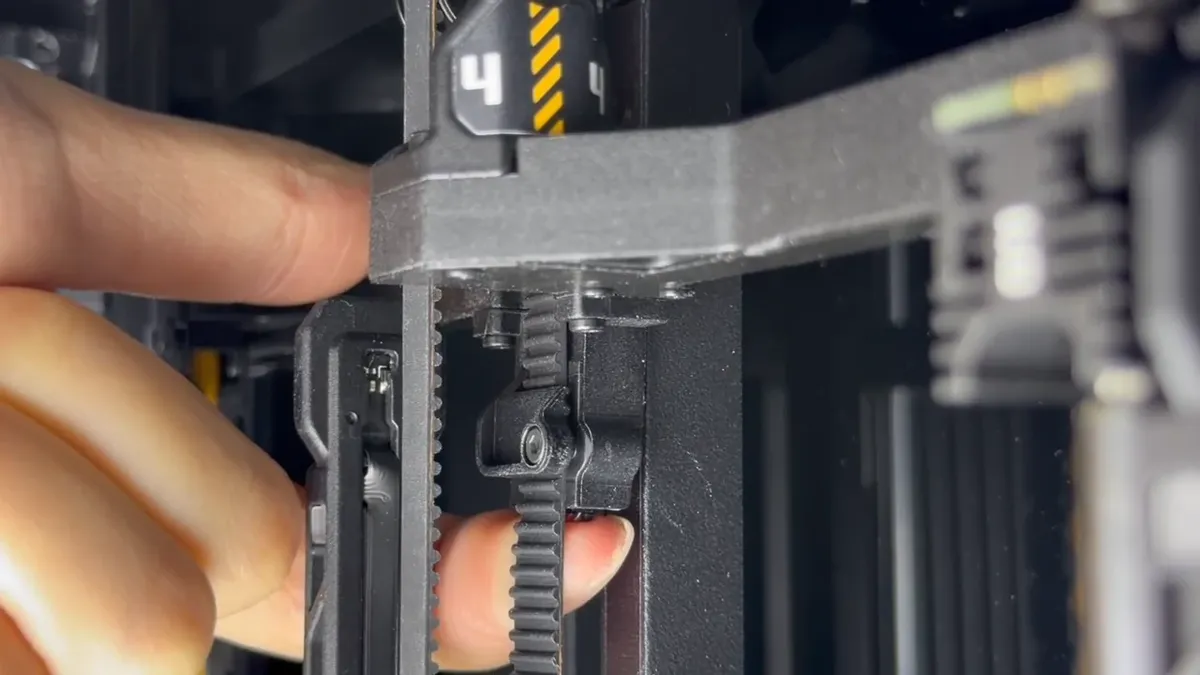

3. Som vist nedenfor trykkes stikket opad med en finger eller unbrakonøgle for at sikre, at det sidder fast.

4. Genstart printeren, og kontrollér, om fejlmeddelelsen er væk. Hvis ikke, fortsæt til næste trin.

Trin 2. Tilslut sensorledningen på styrekortet til hotend-racket igen

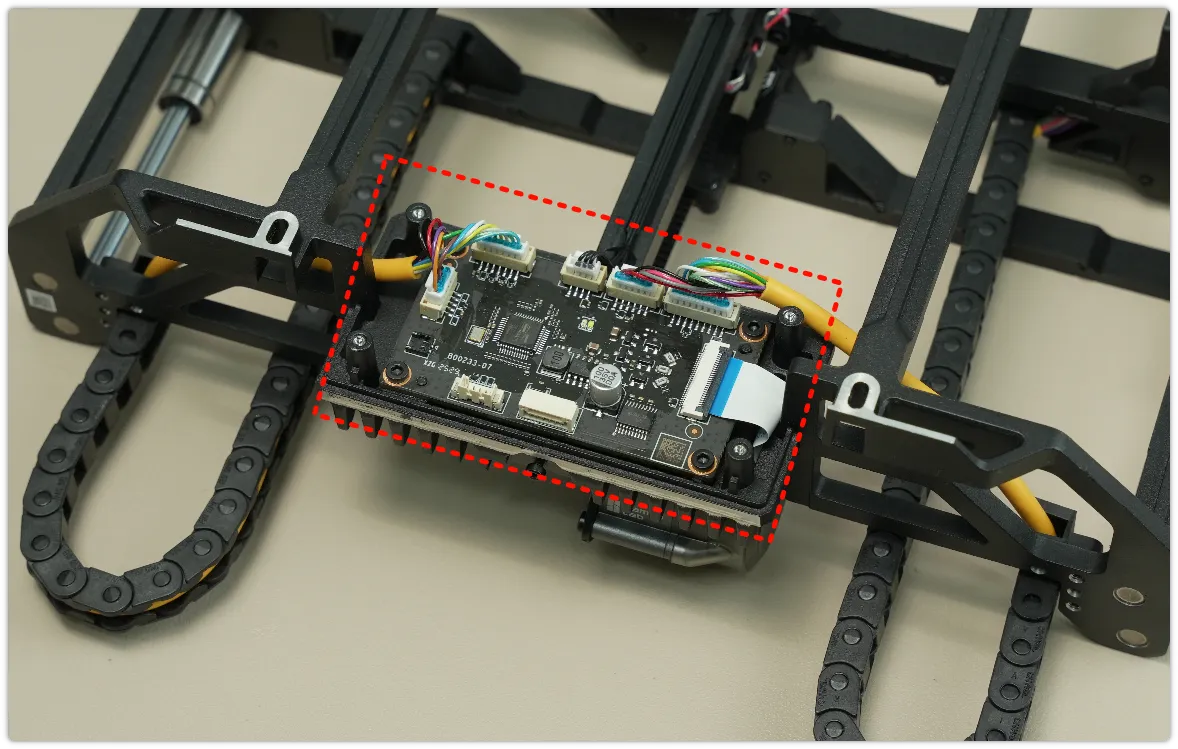

1. Se denne wiki: Replace H2C Induction Hotend Rack Control Board. Afmontér samlingen med racket til de induktive hotends for at blotlægge styrekortet til racket til de induktive hotends.

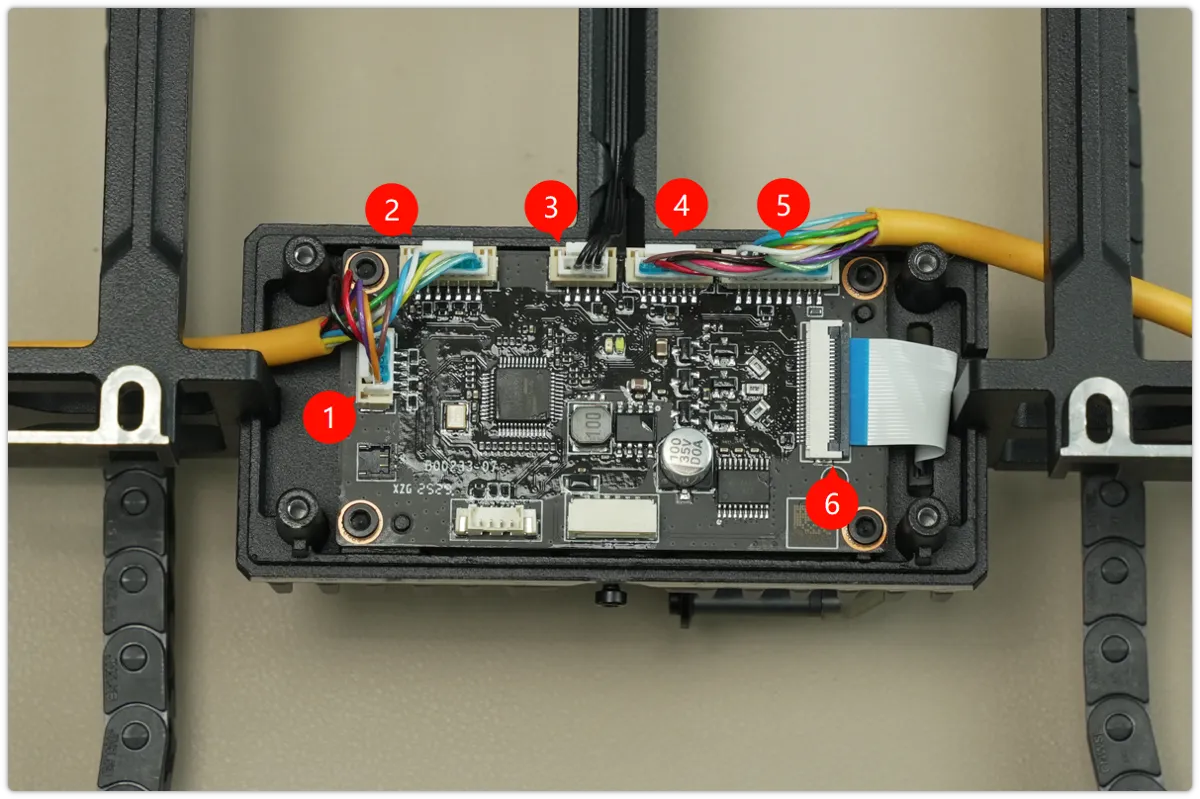

2. Kontrollér, om stik nr. 4 på rackets styrekort er løst, og tilslut det derefter igen.

3. Se denne wiki: Replace H2C Induction Hotend Rack Control Board. Montér hotend-racket igen.

4. Genstart printeren, og kontrollér, om fejlmeddelelsen er væk. Hvis ikke, fortsæt til næste trin.

Trin 3. Udskift remsamlingen til racket til de induktive hotends

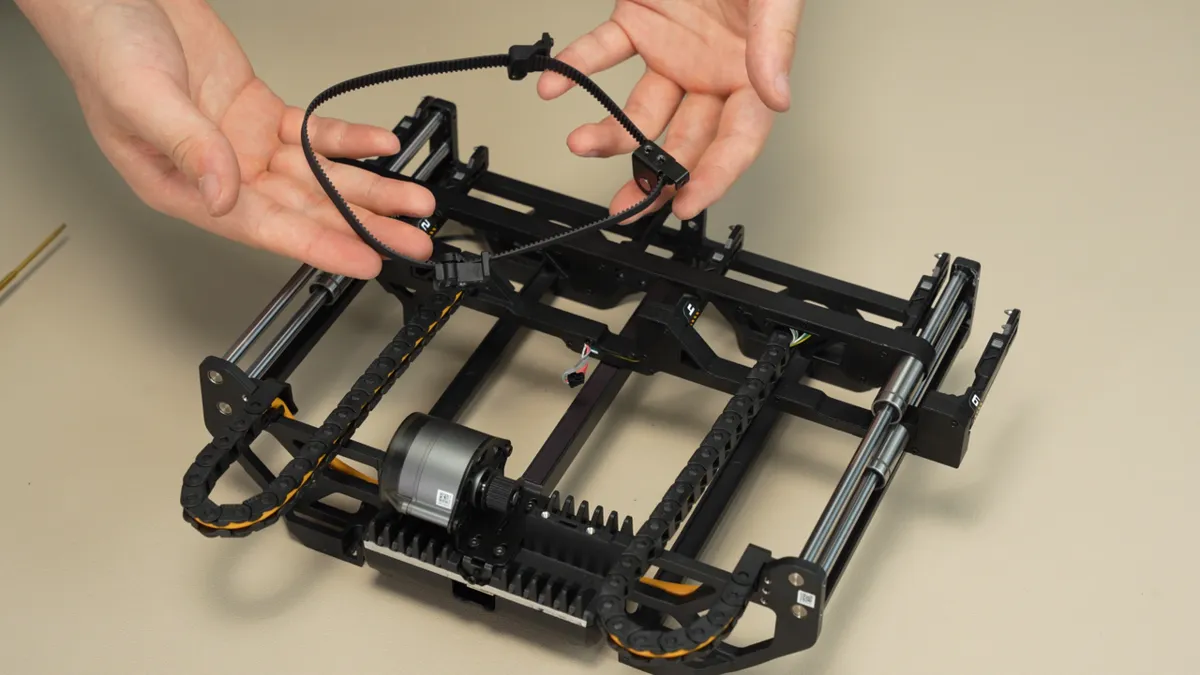

Hvis fejlen stadig er til stede, kan positionssensoren til hotend-racket være defekt. Denne del er forbundet til remmen. Se derfor Vortek Hotend Rack Belt Assembly Replacement Guide for the H2C for at udskifte remsamlingen til Vortek-hotend-racket.

Trin 4. Udskift rammen til hotend-racket

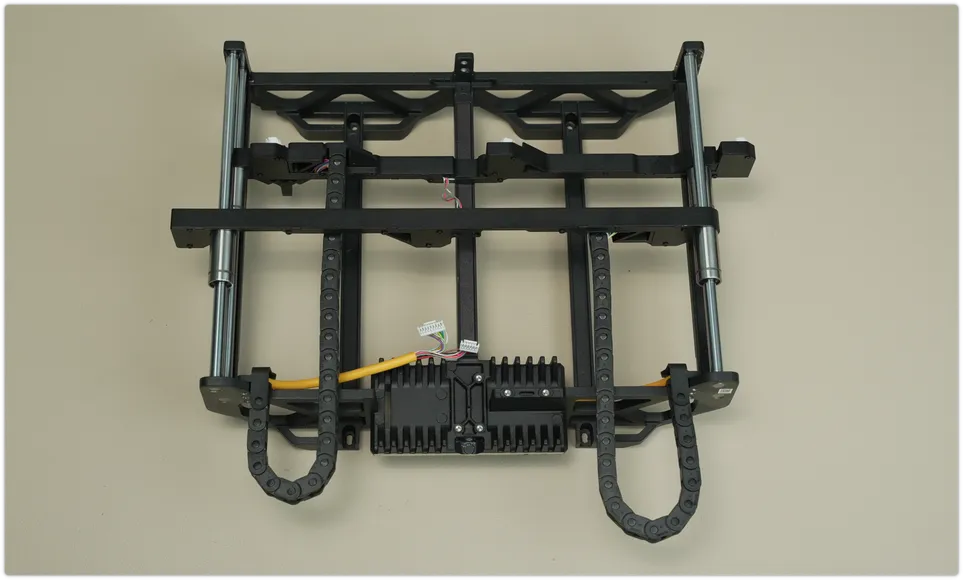

1. Hvis problemet fortsætter efter udskiftning af remsamlingen til racket til de induktive hotends i trin 3, se denne wiki: Replace H2C Induction Hotend Rack Frame for at udskifte rammen til hotend-racket.

2. Genstart printeren, og kontrollér, om fejlmeddelelsen er væk. Hvis ikke, fortsæt til næste trin.

Trin 5. Udskift styrekortet til hotend-racket

Se denne wiki: Replace H2C Induction Hotend Rack Control Board for at udskifte styrekortet til hotend-racket.
