HMS_07FE-4500-0002-0003 Filamentskærerens greb er ikke frigjort. Grebet eller kniven kan sidde fast, eller der kan være et problem med filamentsensorens forbindelse.

Fejlbeskrivelse

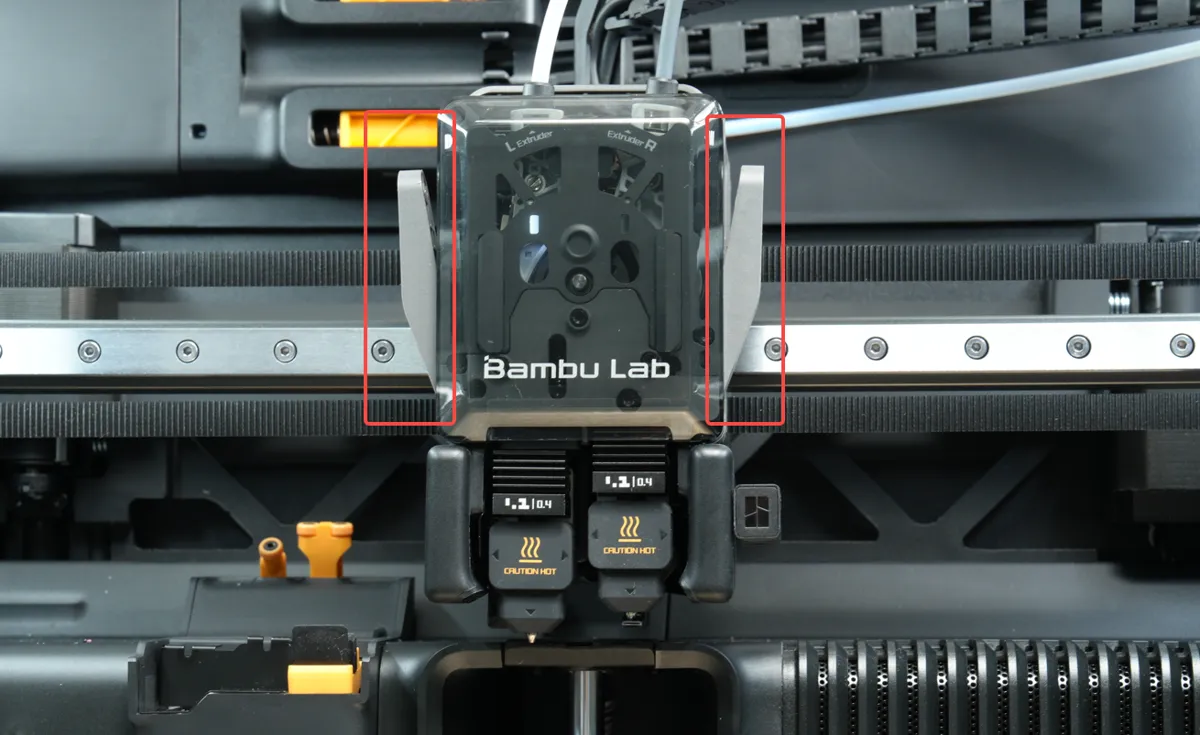

Når printeren printer med AMS og udfører filamentind- og udføring, bruges skæreren til at skære filamentet, før det trækkes tilbage. Under skæringen bevæger værktøjshovedet sig til printerens forside, så den øverste håndtagsklods kan trykke ned på skærergrebet og derved skubbe kniven til at skære filamentet i ekstruderen. Efter filamentet er skåret, springer grebet automatisk tilbage. Grebet springer tilbage til udgangspositionen som vist på figuren nedenfor:

Der er en magnet inde i skærergrebet og en Hall-sensor på den tilsvarende position i ekstruderen. Printeren registrerer skærerens position via Hall-sensoren for at afgøre, om den er sprunget tilbage. Når grebet registreres som ikke tilbage i udgangspositionen inden for den fastsatte tid, vises en besked på skærmen.

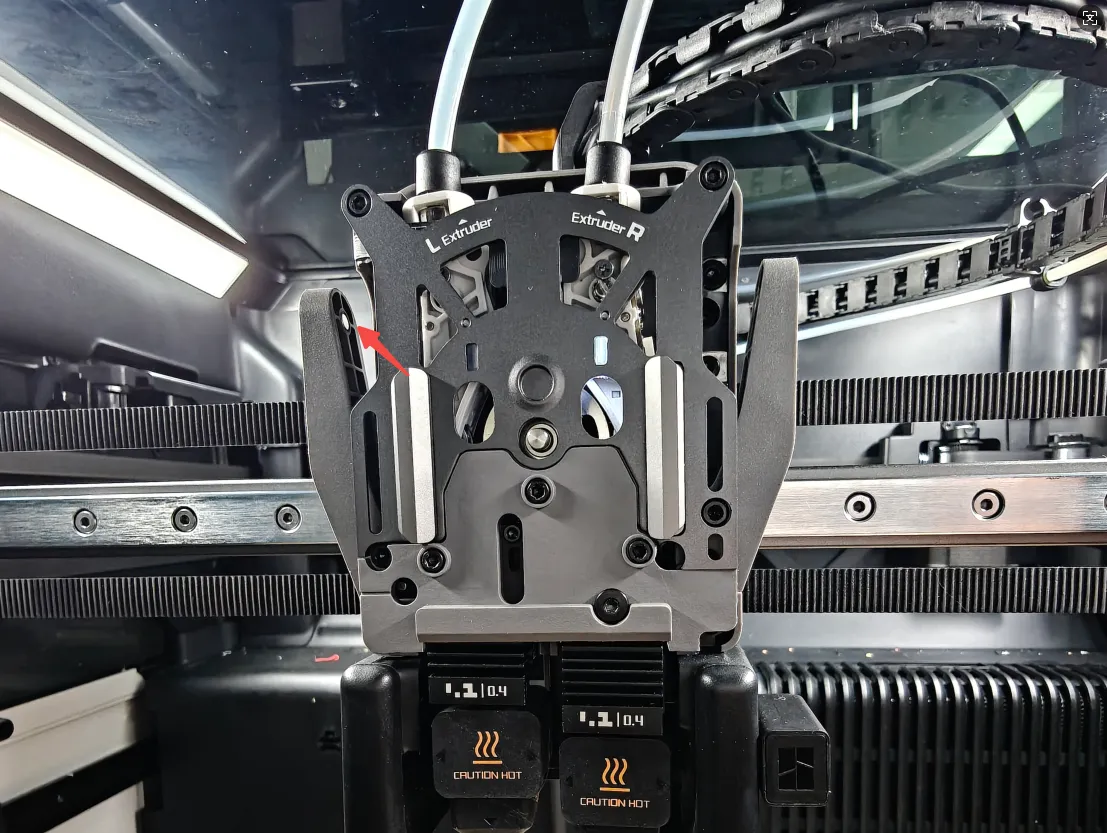

• Magnet på skærergrebet (med venstre skærer som eksempel):

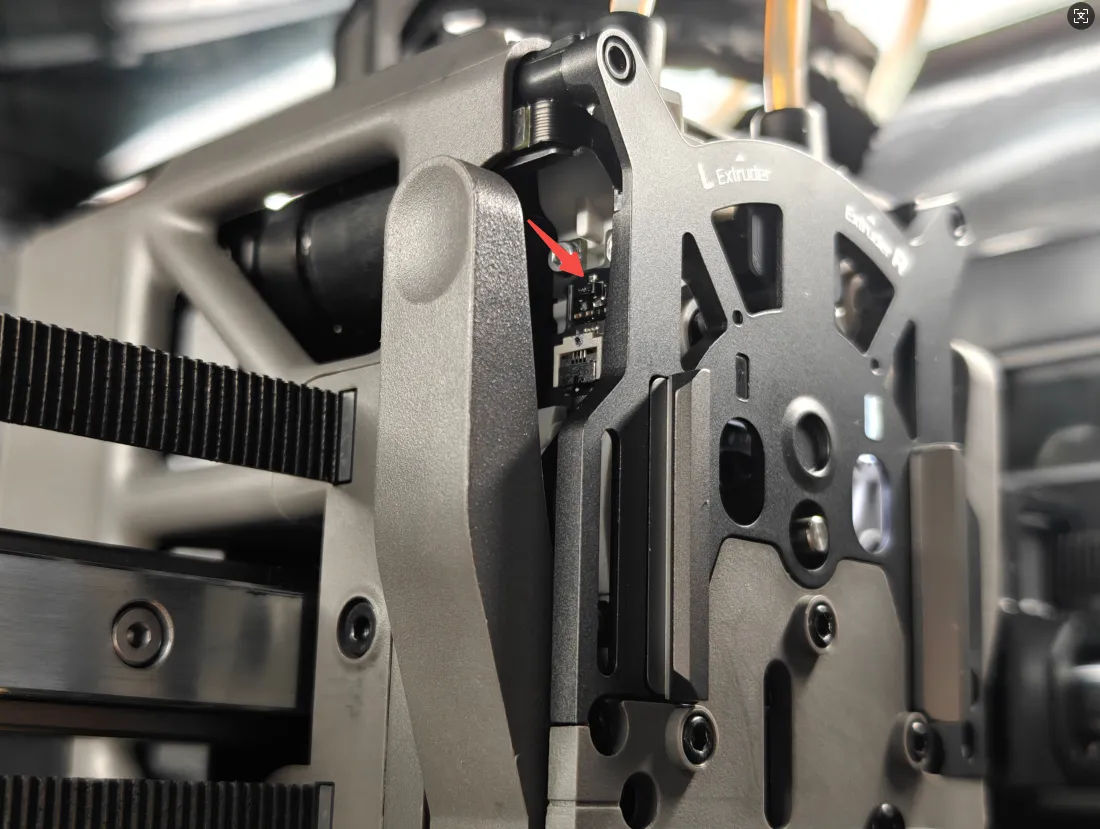

• Hall-sensor til skærergrebet (med venstre skærer som eksempel):

Følgende fænomener kan opstå, når fejlen indtræffer:

• Efter skæringen bevæger værktøjshovedet sig væk, men grebet springer ikke automatisk tilbage;

• Under printprocessen eller før skæringen er grebet i udgangspositionen, men Hall-sensoren, der svarer til grebets magnet, er unormal, hvilket får printeren til stadig at melde, at grebet ikke er frigjort.

Fejlfinding

Værktøj, udstyr og materialer

• Pincet (fladhovedet)
• Unbrakonøgle

Fejlfindingstrin

Grebet er frigjort

Hvis grebet allerede er frigjort, men fejlen fortsætter, skal du først klikke prøv igen/fortsæt for at se, om den forsvinder (fordi kniven trykkes af filamentet, kan filamentet under kniven i nogle tilfælde tage længere tid om at løsne sig).

Hvis det stadig er unormalt efter et nyt forsøg, skal du kontrollere, om magneten på skærergrebet er normal ud fra skematikken ovenfor. Se også guiden til afmontering og montering af H2D-ekstruderen, trin 1-7, for at kontrollere, om Hall-sensorens kabelstik er normalt.

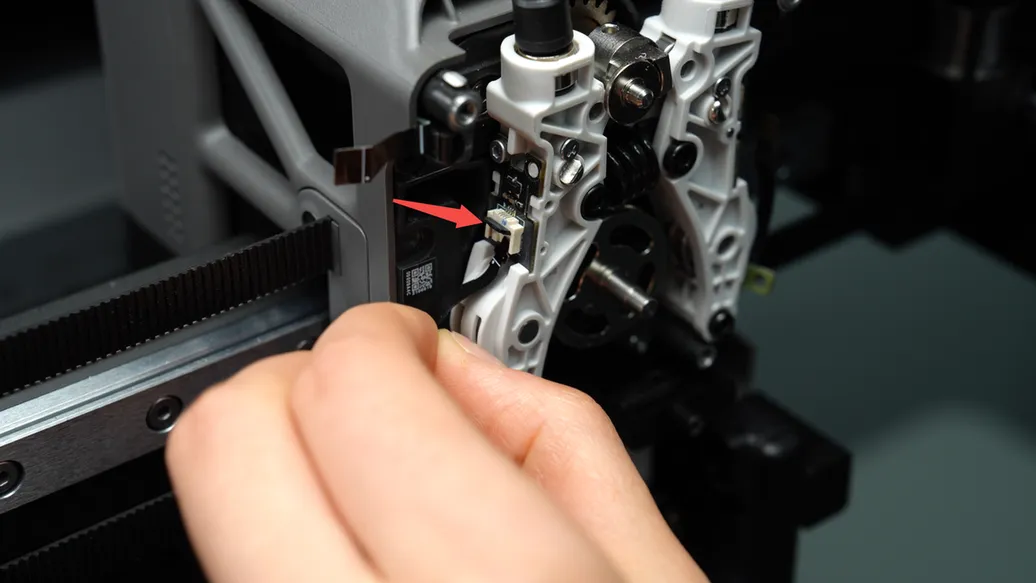

Hall-sensorens kabelstik på den tilsvarende position ved skærergrebet:

Grebet er ikke frigjort

Hvis grebet ikke er frigjort, kan det skyldes en tilstopning i hotend, der får filamentet under kniven til at trykke vedvarende mod skæreren, eller interferens med kniven eller frontcoverets styrestruktur, som får skæreren til at sætte sig fast.

Se guiden til afmontering og montering af H2D-ekstruderen, trin 1-4.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type fejl.
