HMS_07FE-4500-0002-0002 Filamentskærerens skæreafstand er for stor. Mulige årsager omfatter, at filamentskærerens stopper springer tænder over, at motoren mister trin, eller at XY-aksen ikke er homet.

Beskrivelse af problemet

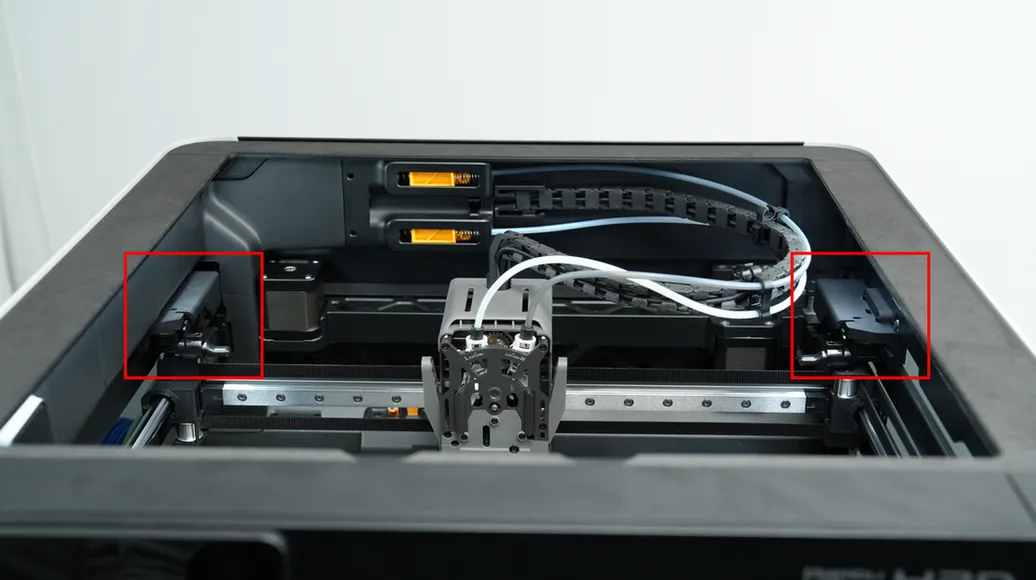

Ved aflæsning eller skift af filament bevæger toolheaden sig langsomt mod skærerens trykstang, presser skærestangen sammen og driver kniven til at skære filamentet over. Når skærehandlingen er fuldført, springer skærestangen automatisk tilbage.
Der er en magnet inde i skærestangen, og en Hall-sensor sidder i den tilsvarende position på ekstruderen. Printeren bruger Hall-sensoren til at registrere skærestangens position for at afgøre, om skærehandlingen er fuldført.
Hvis toolheaden bevæger sig en vis afstand, men Hall-sensoren registrerer, at skærestangen ikke er flyttet til målpositionen, vil denne fejlmeddelelse vises:

• 07FE-4500-0002-0002 / 18FE-4500-0002-0002: Unormal vandring af venstre skærehåndtag
• 07FF-4500-0002-0002 / 18FF-4500-0002-0002: Unormal vandring af højre skærehåndtag


Almindelige fejlfænomener omfatter:

• Under homing eller nivellering kan motoren undlade at drive heatbed i kontakt med dysen på toolheaden.

• Under homing eller nivellering driver motoren kontinuerligt heatbed mod dysen, hvilket giver for stor belastning på Z-motoren.

• Under printprocessen møder heatbed modstand under bevægelse langs Z-aksen.

Mulige årsager til denne fejl:

• Fejljustering af filamentskærerens stoppergear.
• X/Y-motoren har mistet trin, eller X/Y-aksen er ikke homet.
• Løs forbindelse til Hall-sensoren.
• Unormal forbindelse mellem Hall-sensoren og TH-boardet.

Fejlfinding

Værktøj, udstyr og materialer

• Pincet (fladhovedet)
• H2.0 unbrakoskruetrækker
• H1.5 unbrakoskruetrækker

Fejlisoleringsproces

1. Kontrollér, om filamentskærerens stoppergear er fejljusteret. Hvis det er fejljusteret, reparér tandspringet.
2. Kontrollér, om X/Y-motoren har mistet trin.
3. Kontrollér, om kablet til filamentskærens Hall-sensor er løst. Hvis det er, montér det korrekt igen.
4. Hvis ovenstående trin ikke løser problemet, kan der være en fejl i forbindelsen mellem Hall-sensoren og TH-boardet. Opret en sag, og upload logfiler.

Løsninger

Brugere kan tilpasse rækkefølgen af disse løsninger efter behov.

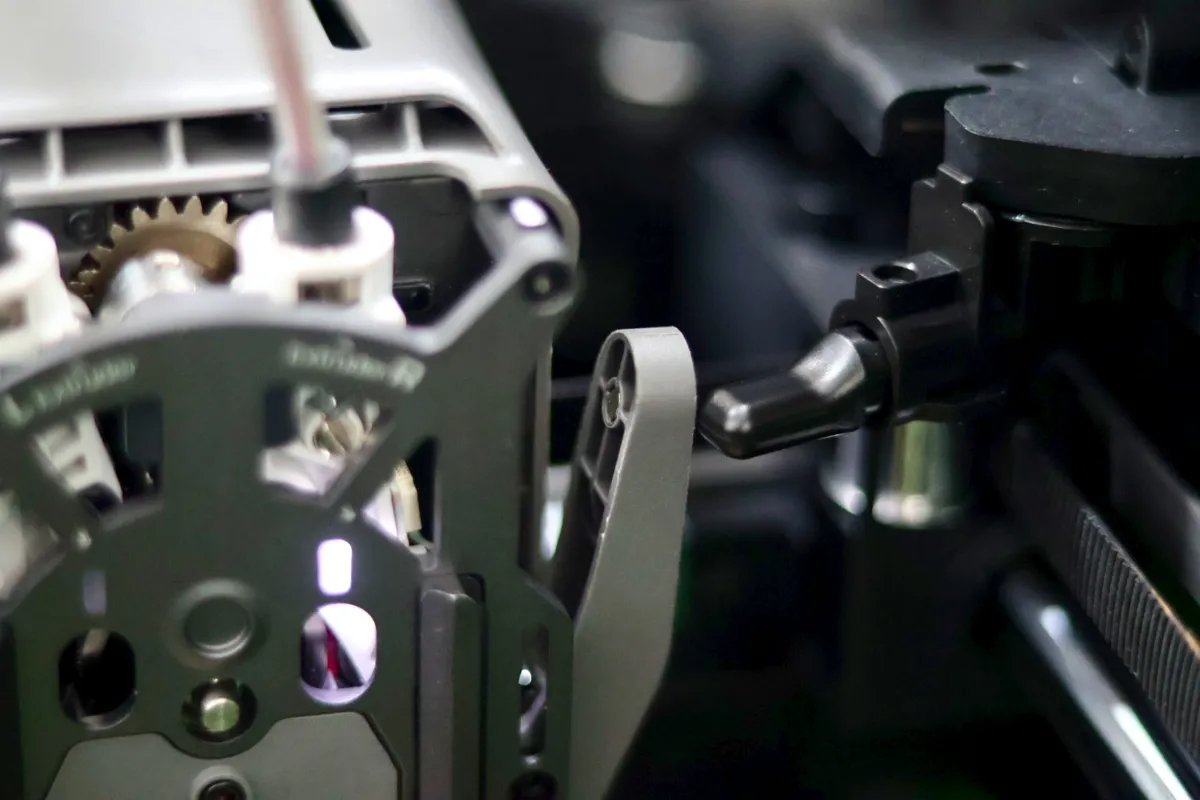

Trin 1: Kontrollér og reparér gearfejljustering

• Se denne wiki: Vejledning til udskiftning af filamentskærerens stopper og reparation af tandspring

• Genoptag printet. Hvis skæringen af filamentet stadig mislykkes, fortsæt til Trin 2.

Trin 2: Kontrollér, om X/Y-motoren har mistet trin

Hvis den printede model ikke udviser lagforskydning som følge af tabte trin, kan du midlertidigt genstarte printeren for at aktivere funktionen "genoptagelse af print efter strømafbrydelse". Dette vil rekalibrere printeren og lade printprocessen fortsætte.
Hvis problemet fortsætter, gå til Trin 3.

Trin 3: Kontrollér og udbedr den løse forbindelse til Hall-sensoren

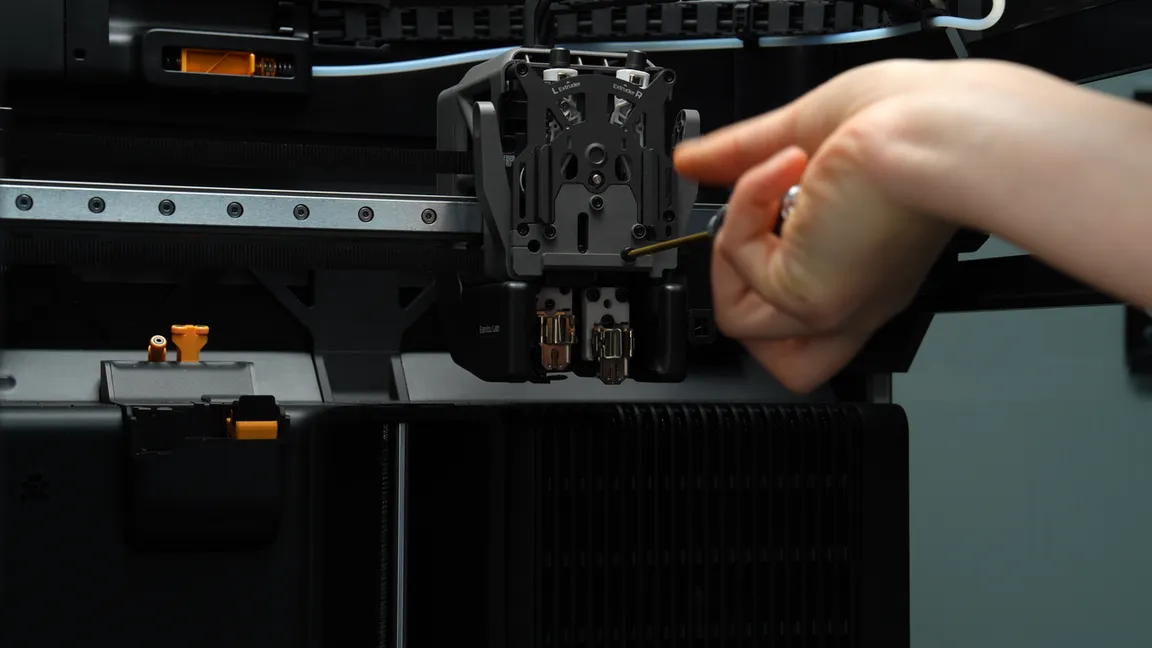

• Fjern skærehåndtaget på toolheaden

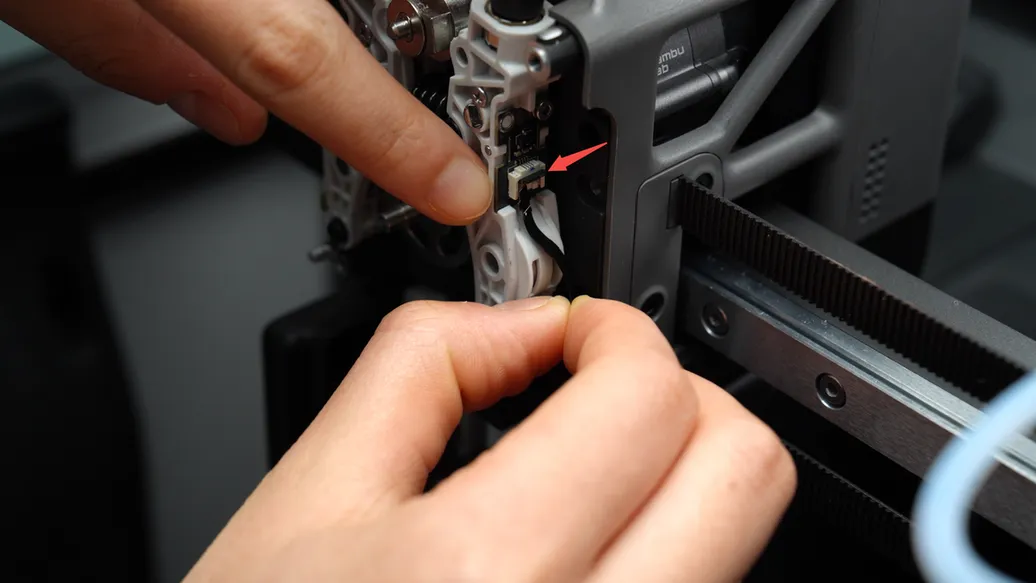

• Med strømmen slukket, brug en pincet til at tilslutte Hall-sensorkablet igen, og sørg for, at det sidder sikkert fast

• Tænd maskinen igen. (Bemærk: Da toolheaden kan være blevet flyttet, mens strømmen var slukket, kan genoptagelse af printet påvirke printkvaliteten. Det anbefales at starte et nyt printjob.)

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
