HMS_0300-2700-0001-0004 Signalet fra dyseoffset-kalibreringssensoren er unormalt. Sensoren kan være beskadiget, eller ledningerne er muligvis ikke tilsluttet korrekt.

Beskrivelse af problemet

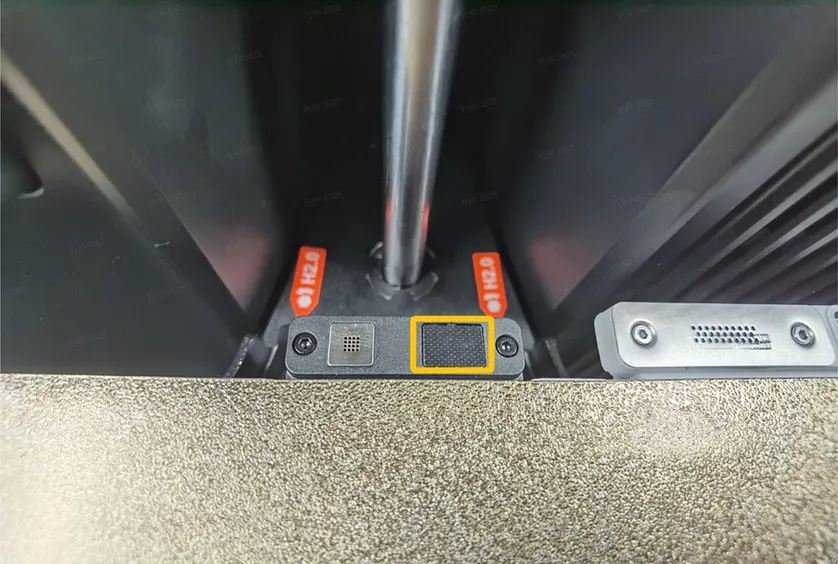

Dyseoffset-kalibreringssensoren bruges til at kalibrere XY-offsetværdierne mellem venstre og højre dyse for at opnå bedre printresultater ved samarbejdende print med to dyser. Som vist på billedet nedenfor er den lille sorte blok XY-offset-kalibreringssensoren.

Mulige årsager til denne HMS-fejl omfatter:

• Skade på selve sensoren

• Løs eller afbrudt forbindelse mellem sensoren og dens signalkabel

• Løs eller afbrudt forbindelse mellem sensorens signalkabel og MC-boardet

Fejlfinding

Værktøj, udstyr og materialer

H1.5 unbrakonøgle

Løsninger

Brugere kan justere rækkefølgen af disse løsninger efter behov.

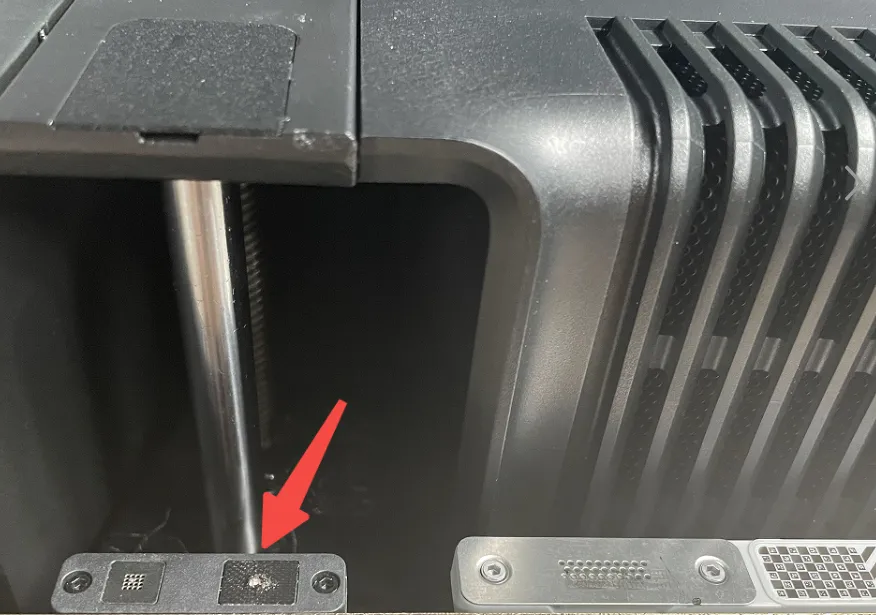

Trin 1. Tjek offset-kalibreringssensoren for fysisk skade

Under XY-offset-kalibrering kan dysen komme i unormal kontakt med og beskadige sensoren på grund af forkert højde (f.eks. hvis dysen har filament siddende under Z-offset-kalibrering). Hvis der observeres fysisk skade på sensoren, skal du gå videre til Trin 2 for at udskifte sensoren.

Trin 2. Tjek forbindelsen mellem sensoren og dens signalkabel

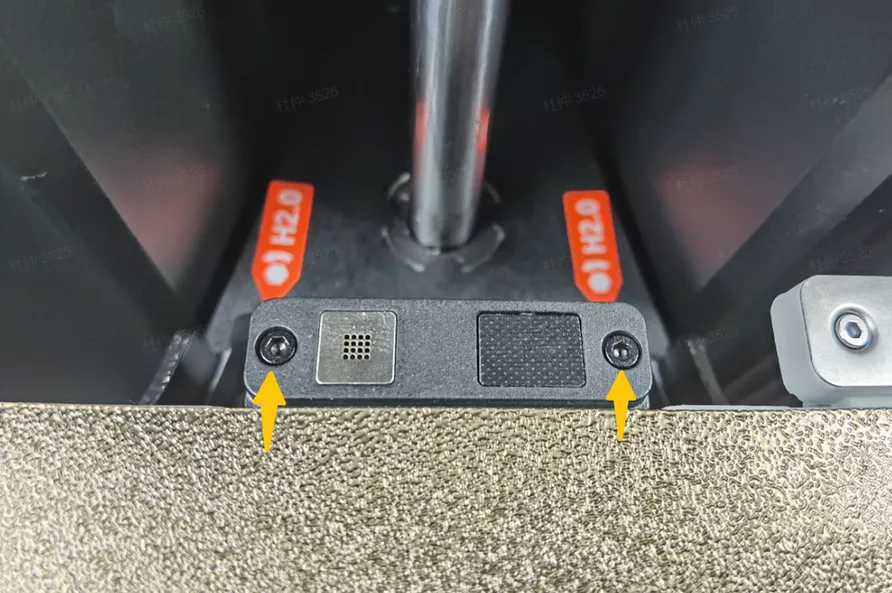

• Fjern skruerne.

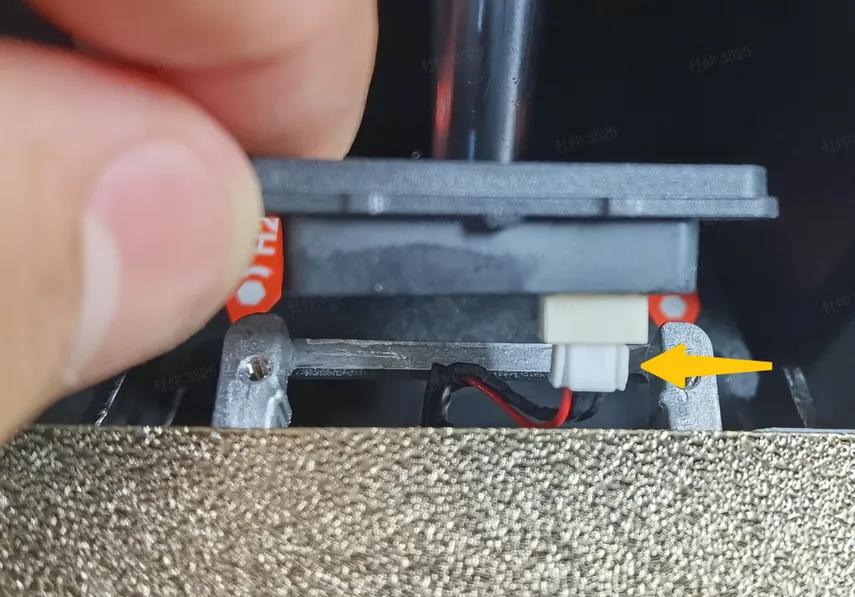

• Efterse sensorstikket for løshed eller afbrydelse. Hvis dette konstateres, skal du sætte sensorstikket i igen.



• Genmontér sensoren.

For detaljerede trin til afmontering og montering, se:Udskiftning af H2D dyseoffset-kalibreringssensor

• Kør "Dyseoffset-kalibrering" på skærmen for at kontrollere, om problemet er løst. Hvis det ikke er løst, skal du gå videre til Trin 3.

Trin 3. Tjek forbindelsen mellem signalkablet og MC-boardet

Sørg for, at printeren er slukket, før du efterser forbindelsen mellem signalkablet og strømboardet!

• Fjern printerens bagpanel.

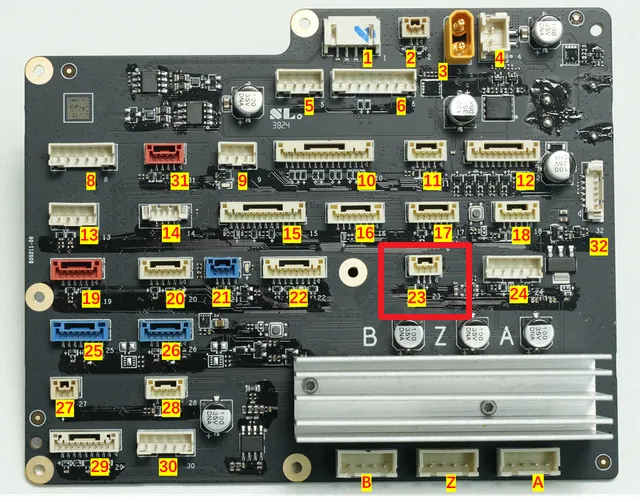

• Efterse forbindelsen mellem signalkablet og MC-boardet. Hvis den er løs, skal du sætte stikket i igen.

Trin 4. Verificér dyseoffset-kalibreringssensoren

Efter at have gennemført ovenstående fejlfindingstrin skal du gå til kalibreringssiden på skærmen og udføre dyseoffset-kalibreringen igen. Hvis fejlen fortsætter, skal du følge Trin 2 for at udskifte sensoren.

Hvis ovenstående løsninger ikke løser problemet, kan du oprette en sag og uploade printerens logfiler.
