HMS_0300-2700-0001-0008 Signalet fra sensoren til nozzle-offset-kalibrering er for svagt. Nozzlen kan være tilsmøret, eller den bevæger sig ikke hen over sensoren under kalibreringen, så afstanden bliver for stor.

Beskrivelse af problemet

Sensoren til nozzle-offset-kalibrering bruges til at måle XY-forskydningen mellem venstre og højre nozzle og sikrer præcis justering under samarbejdende print med to nozzler. Den sorte blok på billederne nedenfor er sensoren til nozzle-offset-kalibrering.
Når hotend bevæger sig hen over sensoren under kalibreringen, udløser systemet denne advarsel, hvis sensorsignalet er for svagt.

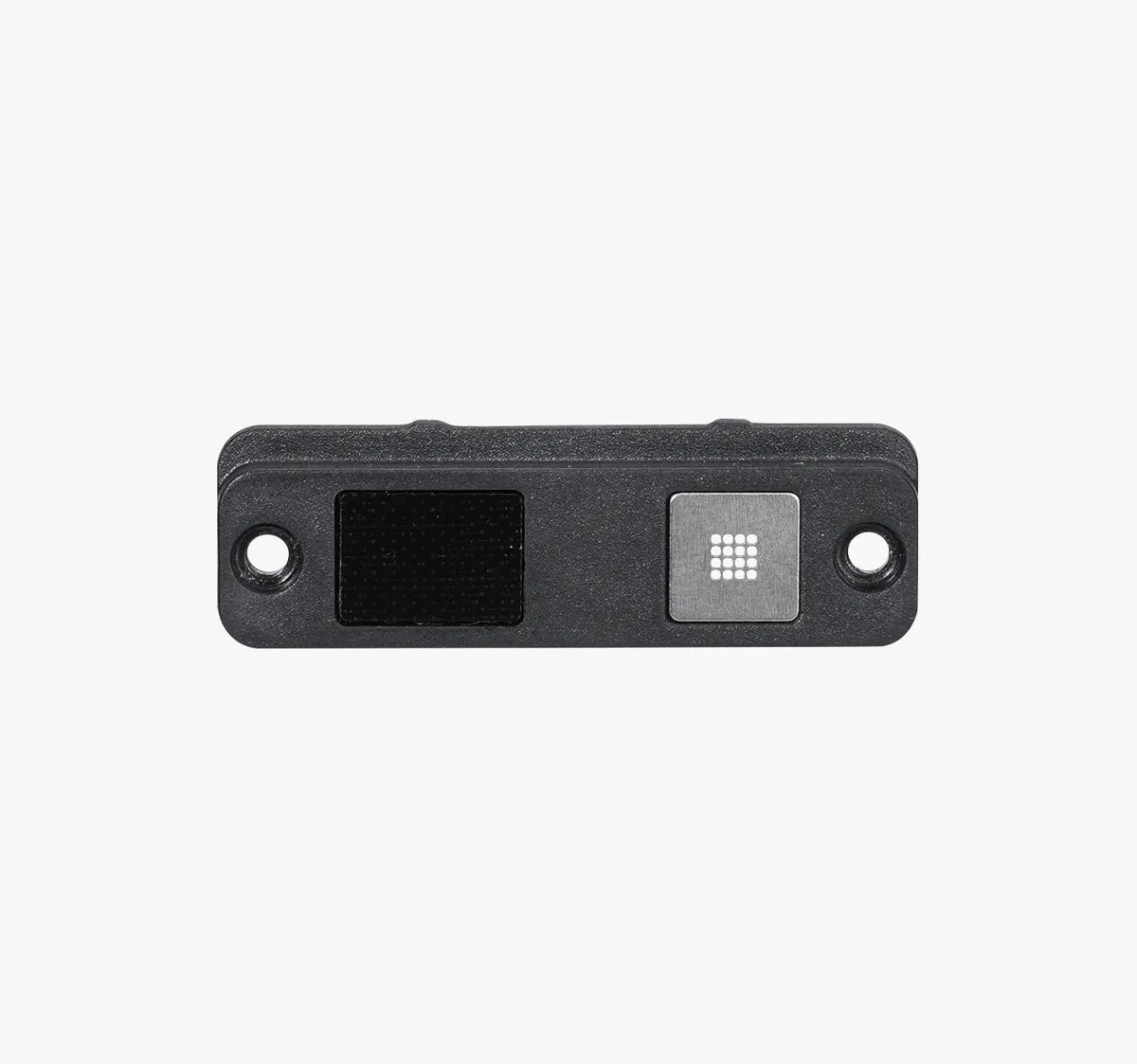

H2D Nozzle Offset Calibration Sensor

H2C Nozzle Offset Calibration Sensor

Mulige årsager

• Filamentrester på nozzlen gør, at nozzlespidsen er for langt fra sensoren i Z-retningen.
• Sensoren er monteret i forkert venstre/højre-retning.
• Sensoren til nozzle-offset-kalibrering er defekt (fx løst stik, beskadiget kabel eller unormal intern modstand).

Værktøj og materialer

• H1.5 unbrakonøgle

Trin til fejlfinding og løsning

Du kan tilpasse rækkefølgen af følgende trin efter situationen.

Trin 1. Kontrollér sensorens retning og montering

• Bekræft, at sensoren til nozzle-offset-kalibrering er monteret i den rigtige retning og ikke er vendt om fra venstre til højre.

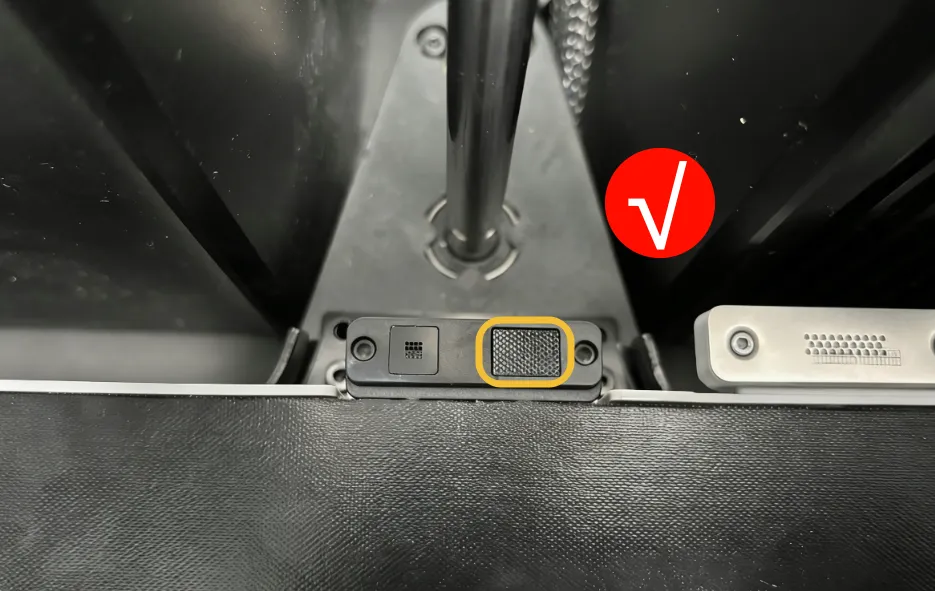

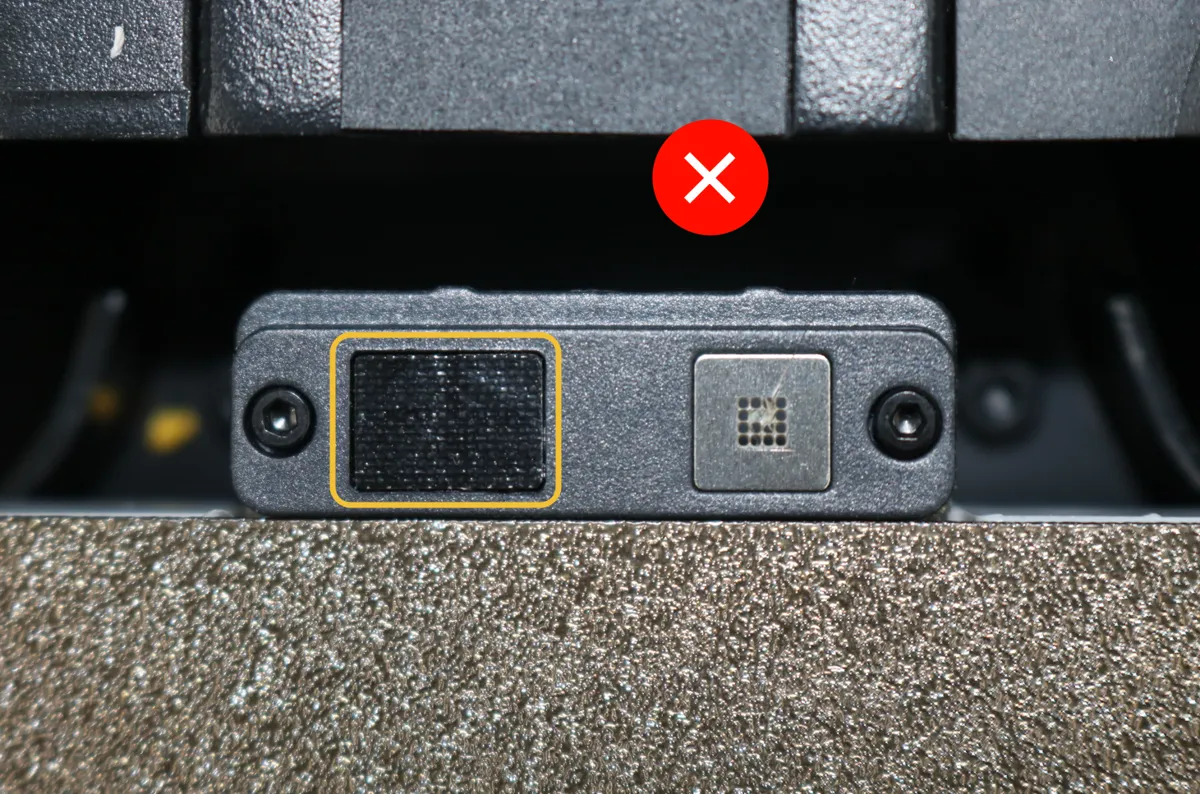

H2D：

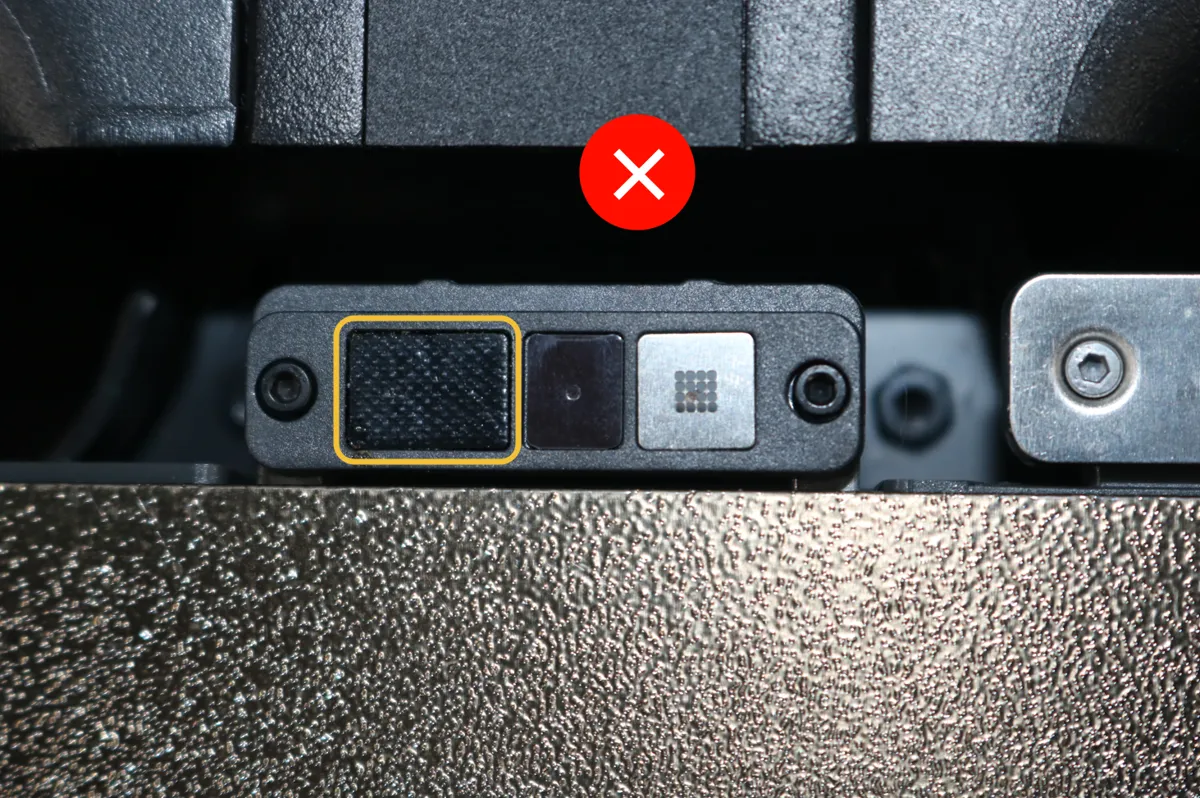

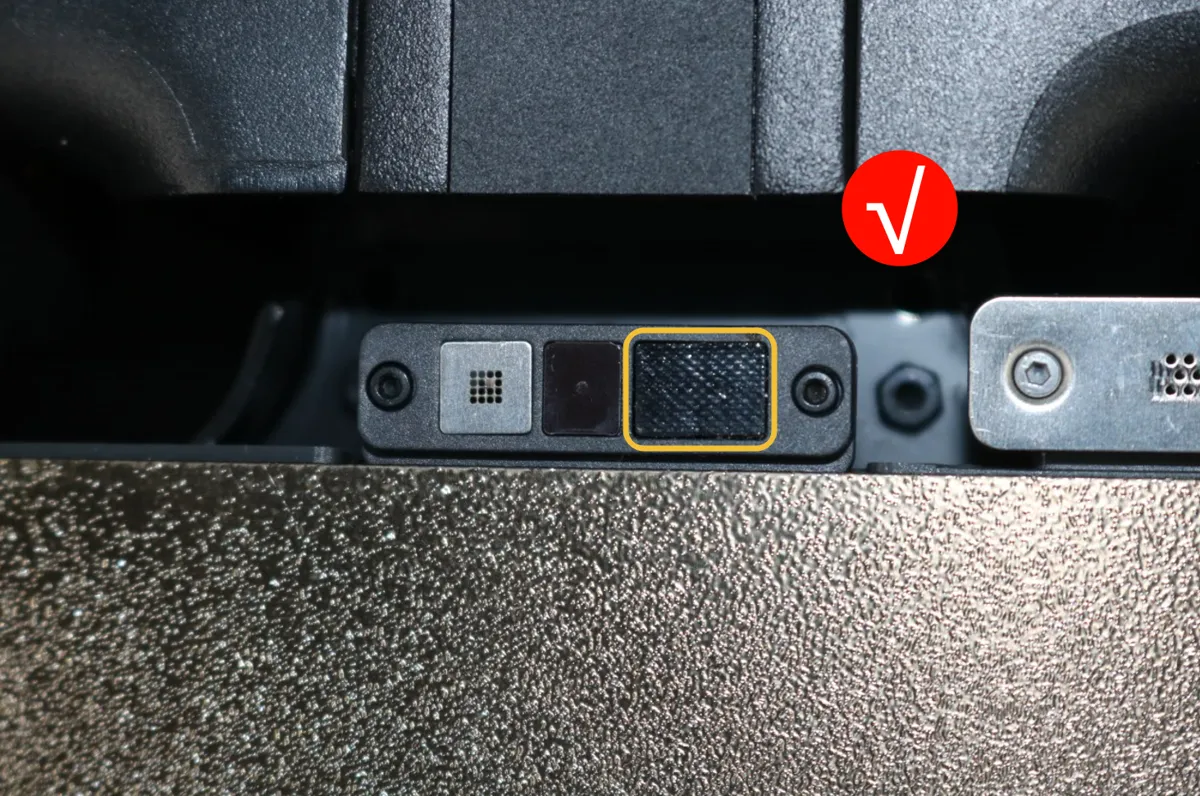

H2S：

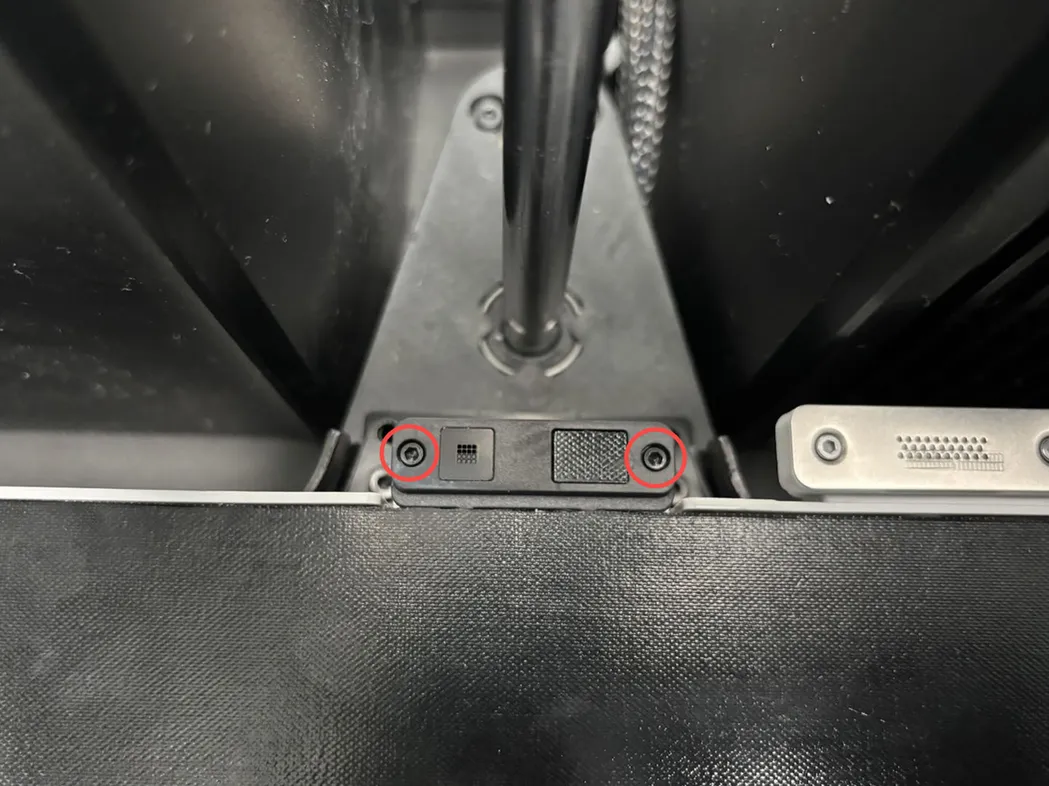

• Kontrollér, om fastgørelsesskruerne er løse. Spænd dem med en H1.5 unbrakonøgle om nødvendigt.

Trin 2. Rengør materialerester på nozzlen

• Opvarm hotend til 170°C

• Brug en varmebestandig børste eller et passende værktøj til at fjerne filamentrester fra nozzlens overflade.

• Prøv kalibreringen igen, når nozzlen er kølet ned.

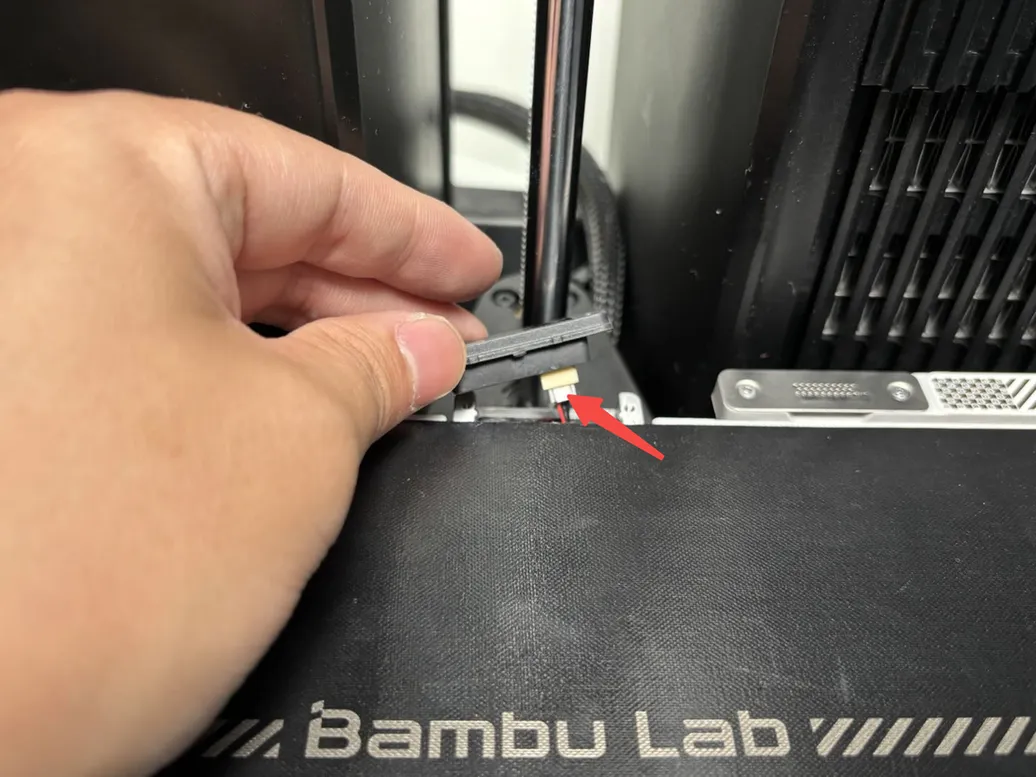

Trin 3. Genmøntering af sensorens stik

Brug en H1.5 unbrakonøgle til at fjerne de to skruer (M2x5), der holder sensoren til nozzle-offset-kalibrering. Løft derefter sensoren opad, og træk stikket ud og sæt det i igen.

Trin 4. Udskift sensoren

Består problemet efter ovenstående trin, kan sensoren til nozzle-offset-kalibrering være defekt. Udskift venligst sensoren.
