HMS_0300-1E00-0001-0007 Temperaturen på venstre ekstruders dyse er unormal, og sensoren kan have afbrudt kredsløb.

Beskrivelse af problemet

Temperaturstyringen af dysen afhænger primært af varmelegemet (heater) og NTC-sensoren. Hvis varmelegemet er afbrudt, kan dysen ikke varme op, hvilket betyder, at hotenddet ikke kan ekstrudere filamentet. TH boardet afgør, om varmelegemet er afbrudt, ved at måle varmelegemets strøm.
Mulige årsager:

• Afbrudt kredsløb i varmelegemets forbindelseskabel eller stik

• Fejl på varmelegemet

• Fejl på TH board

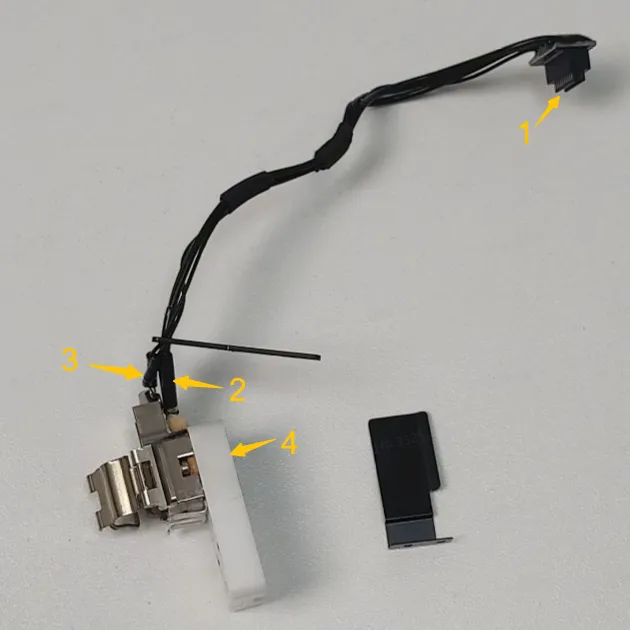

1 - Stik 2 - Varmelegemets stik 3 - NTC-sensorens stik 4 - Varmebase (indeholder NTC-temperatursensor)

Fejlsøgning

Sørg for, at printeren er slukket, før du adskiller toolheadet.

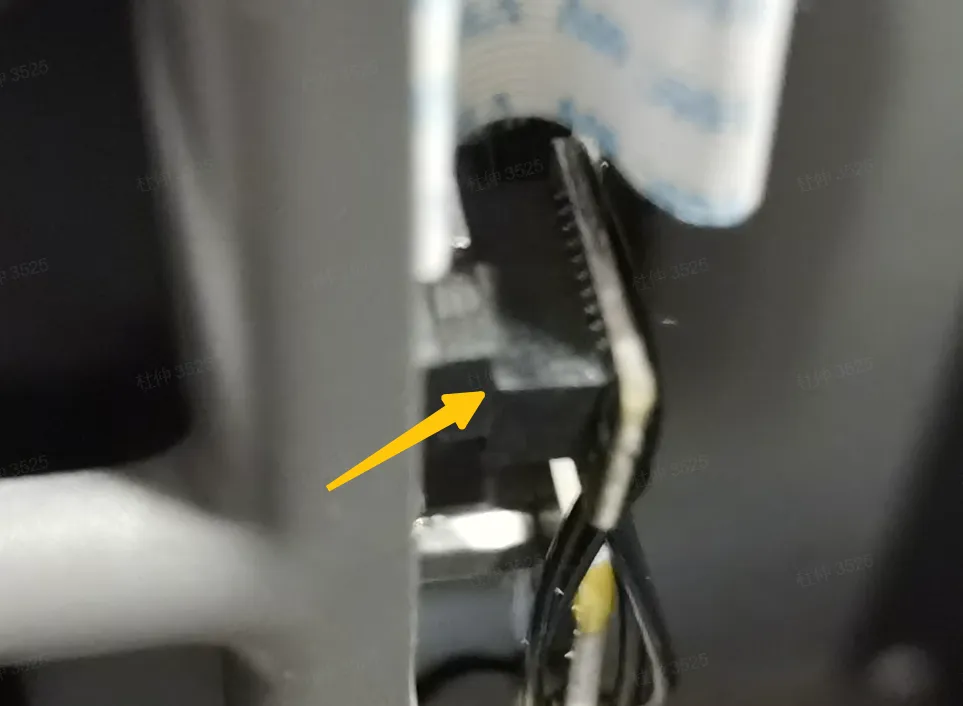

Når du monterer varmelegemets stik, skal du sikre, at det flugter korrekt med porten på TH boardet.

Værktøj, udstyr og materialer

H2.0 unbrakonøgle

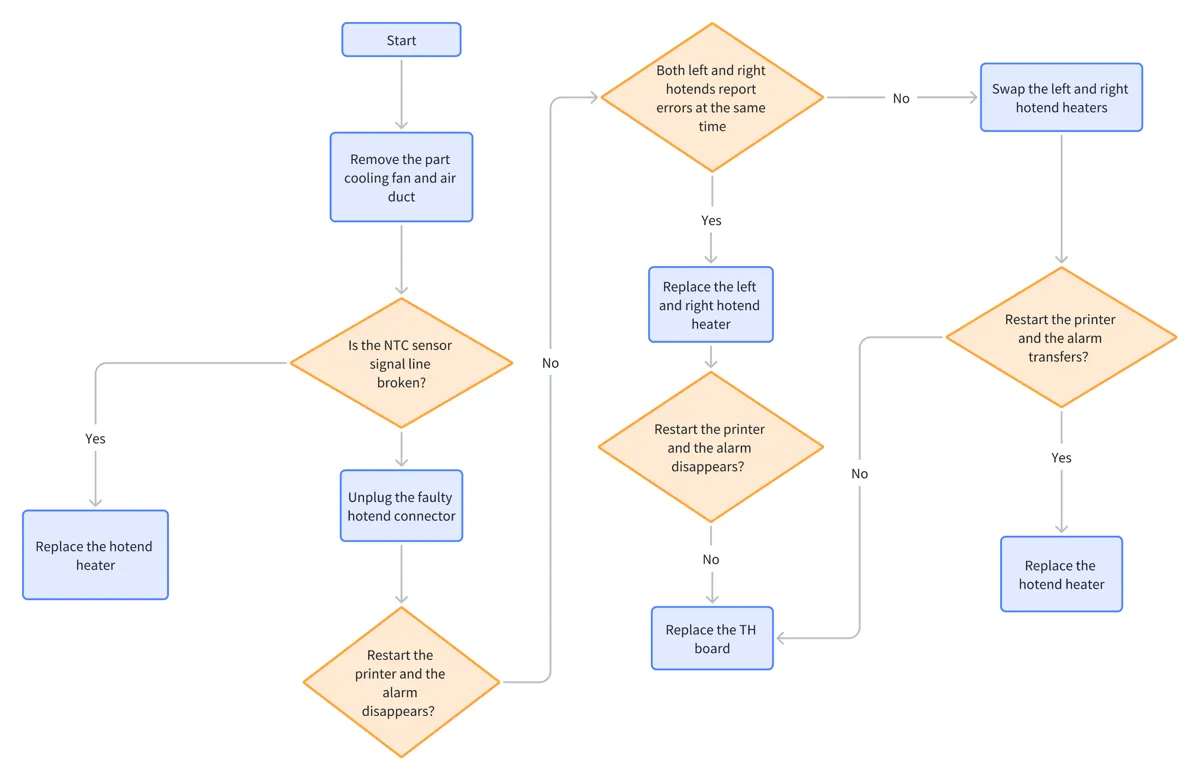

Fejlisolering

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Afmonter køleventilator og luftkanal til emnet

Følg wiki-artiklen Udskift H2D hotend-varmeenhed for at afmontere køleventilatoren og luftkanalen til emnet.

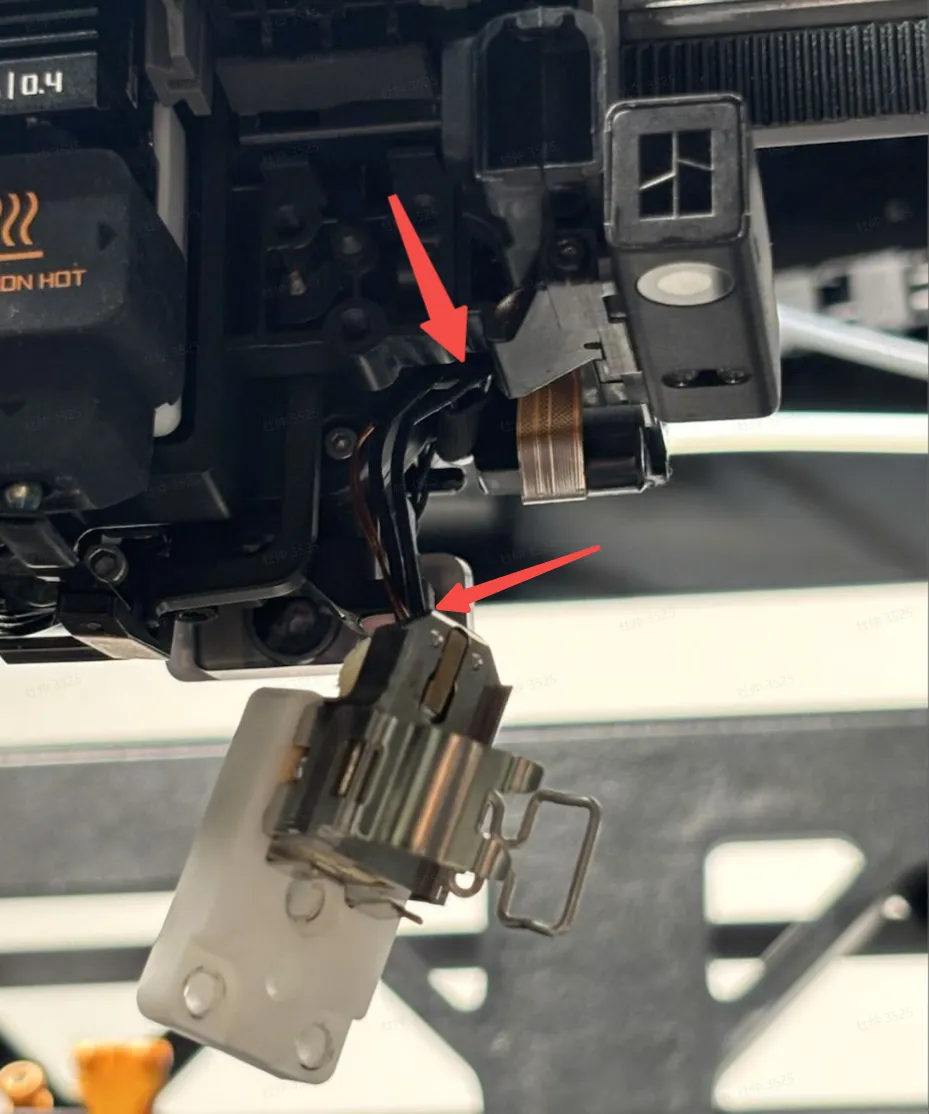

Trin 2. Kontrollér visuelt NTC-sensorens stik for brud

Hvis der findes et brud, udskift varmelegemet.

Hvis der ikke ses noget tydeligt brud, gå videre til Trin 2.

Trin 3. Sæt det defekte hotend-stik til igen

• Tag stikket til højre hotend af, og sæt det til igen. Hvis både venstre og højre hotend melder fejl, skal du tage begge hotend-stik af og sætte dem til igen samtidig.

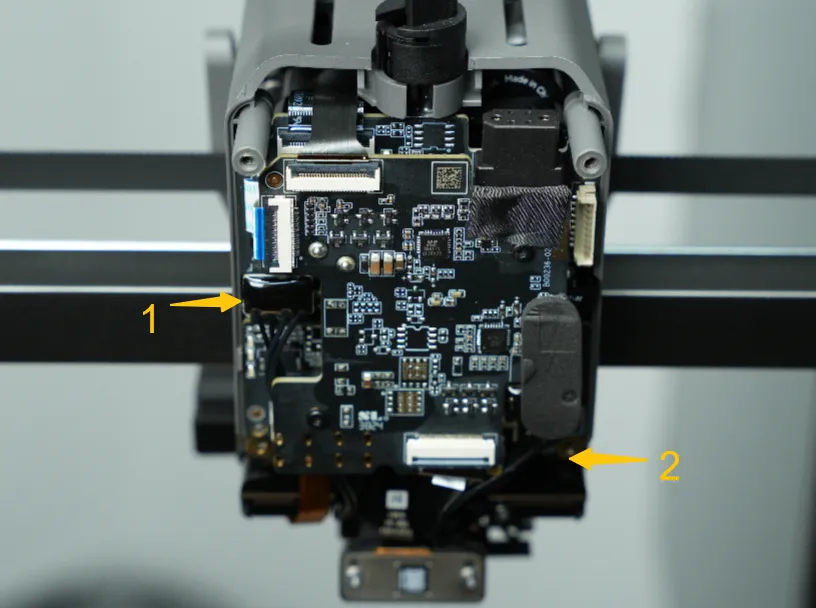

  1 - Stik til højre hotends varmelegeme 2 - Stik til venstre hotends varmelegeme

• Genstart printeren.

• Hvis fejlen fortsat vises efter genstart, gå videre til Trin 3.

Trin 4. Hvis kun ét hotend melder fejl

• Følg wiki-artiklen Udskift H2D hotend-varmeenhed for at afmontere venstre og højre hotends varmelegemer.

• Byt om på venstre og højre hotends varmelegemer, og forbind dem til stikkene på TH boardet (fuld montering er ikke nødvendig).

• Kontrollér for fejl efter genstart.

  • Hvis fejlen ændres fra "The right extruder nozzle temperature is abnormal" (temperaturen på højre ekstruders dyse er unormal) til "The left extruder nozzle temperature is abnormal" (temperaturen på venstre ekstruders dyse er unormal), udskift højre hotends varmelegeme.

  • Hvis fejlen er uændret, følg wiki-artiklen Sådan adskiller og samler du H2D-toolheadet for at udskifte TH boardet.

Trin 5. Hvis begge hotends melder fejl

• Følg wiki-artiklen Udskift H2D hotend-varmeenhed for at udskifte både venstre og højre hotends varmelegemer.

• Hvis fejlen fortsat vises efter genstart, følg wiki-artiklen Sådan adskiller og samler du H2D-toolheadet for at udskifte TH boardet.
