HMS_0300-1E00-0001-0003 Temperaturen i den venstre ekstruders nozzle er unormal; varmelegemet er overophedet.

Beskrivelse af problemet

Temperaturstyringen af nozzlen afhænger primært af varmelegemet og NTC-sensoren. Hvis temperatursensoren er afbrudt, kan TH board ikke aflæse den korrekte nozzletemperatur, hvilket får varmelegemet til at fortsætte med at varme op og medfører printfejl.

Mulige årsager:

• Afbrydelse i varmelegemets tilslutningskabel eller stik

• Fejl på varmelegemet

• Fejl på TH board

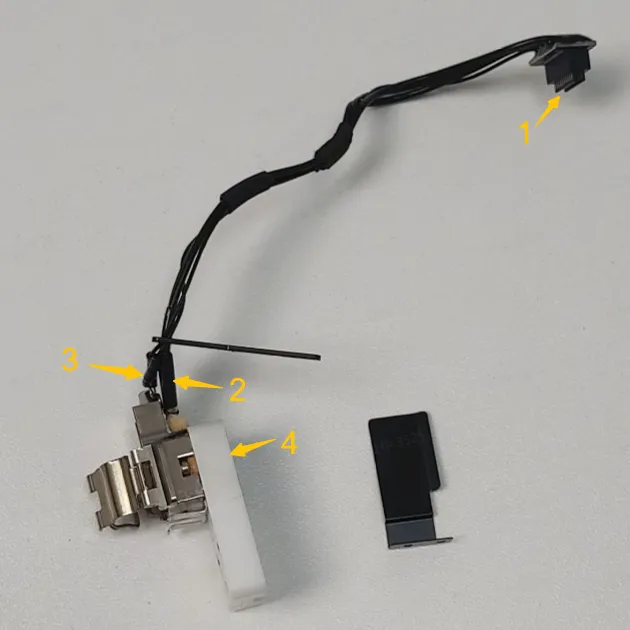

1 - Stik 2 - Varmelegemestik 3 - NTC-sensorstik 4 - Varmelegemebase (indeholder NTC-temperatursensor)

Fejlsøgning

Før du afmonterer printhovedet, skal du sikre dig, at printeren er slukket.

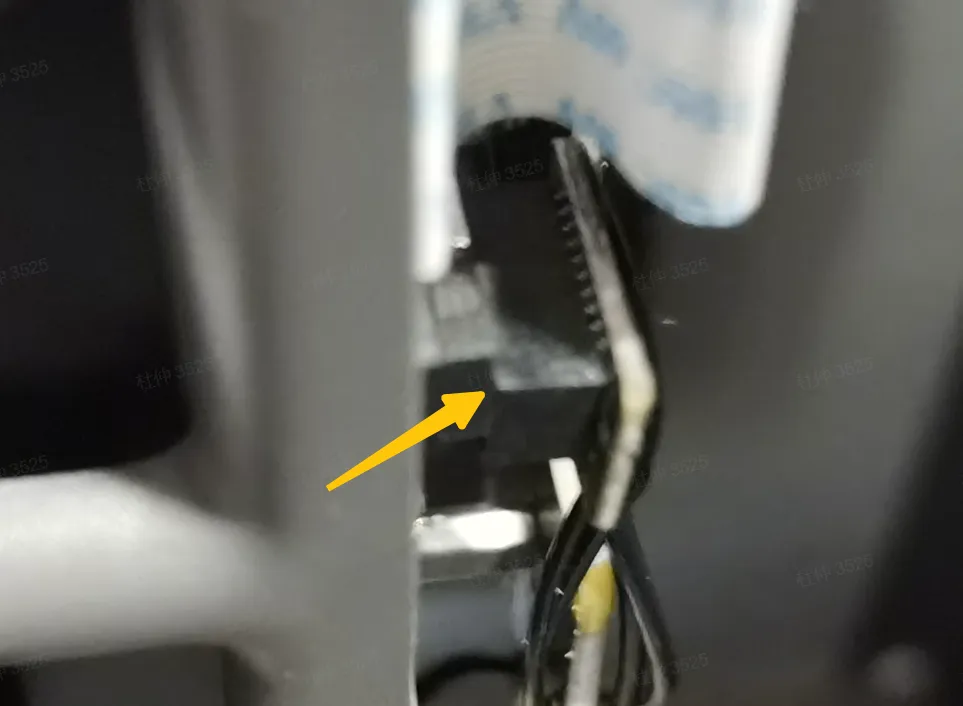

Når du monterer varmelegemestikket, skal du sikre dig, at det er korrekt justeret med porten på TH board.

Værktøj, udstyr og materialer

H2.0 unbrakonøgle

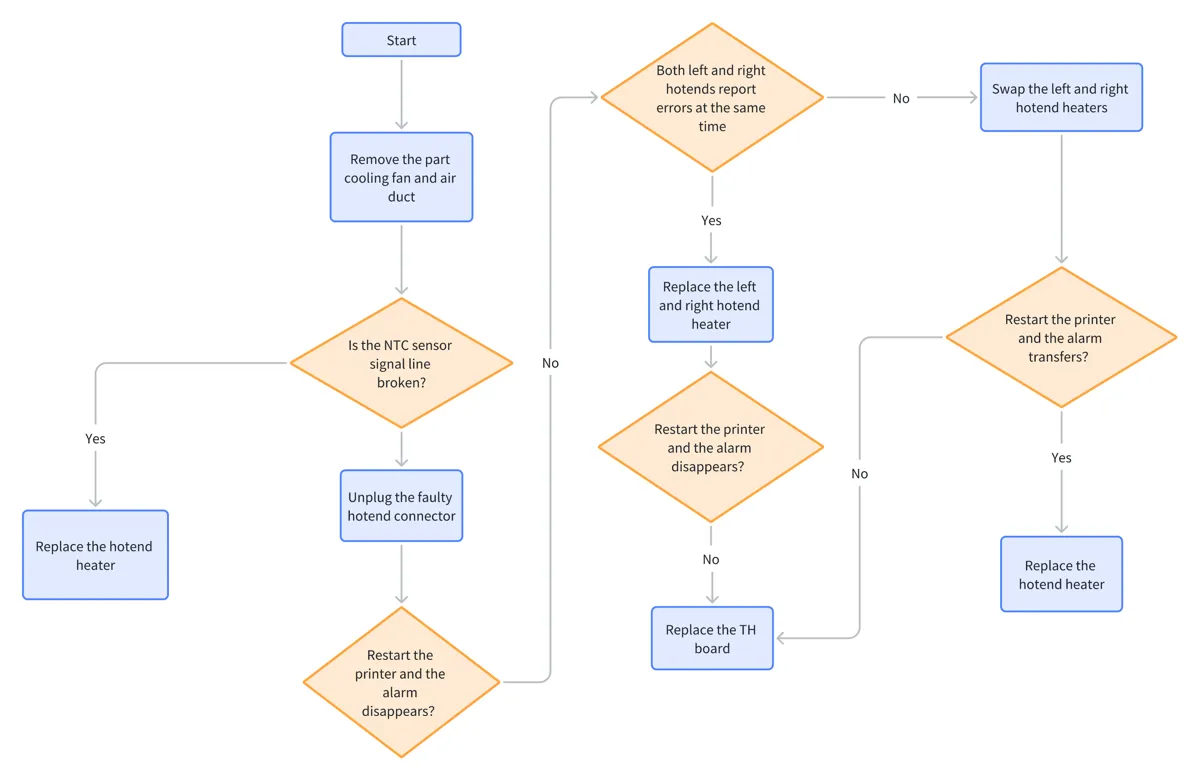

Fejlisoleringsproces

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Fjern part cooling-blæseren og luftkanalen

Se wikien Udskift H2D hotend-varmesamling for at fjerne part cooling-blæseren og luftkanalen.

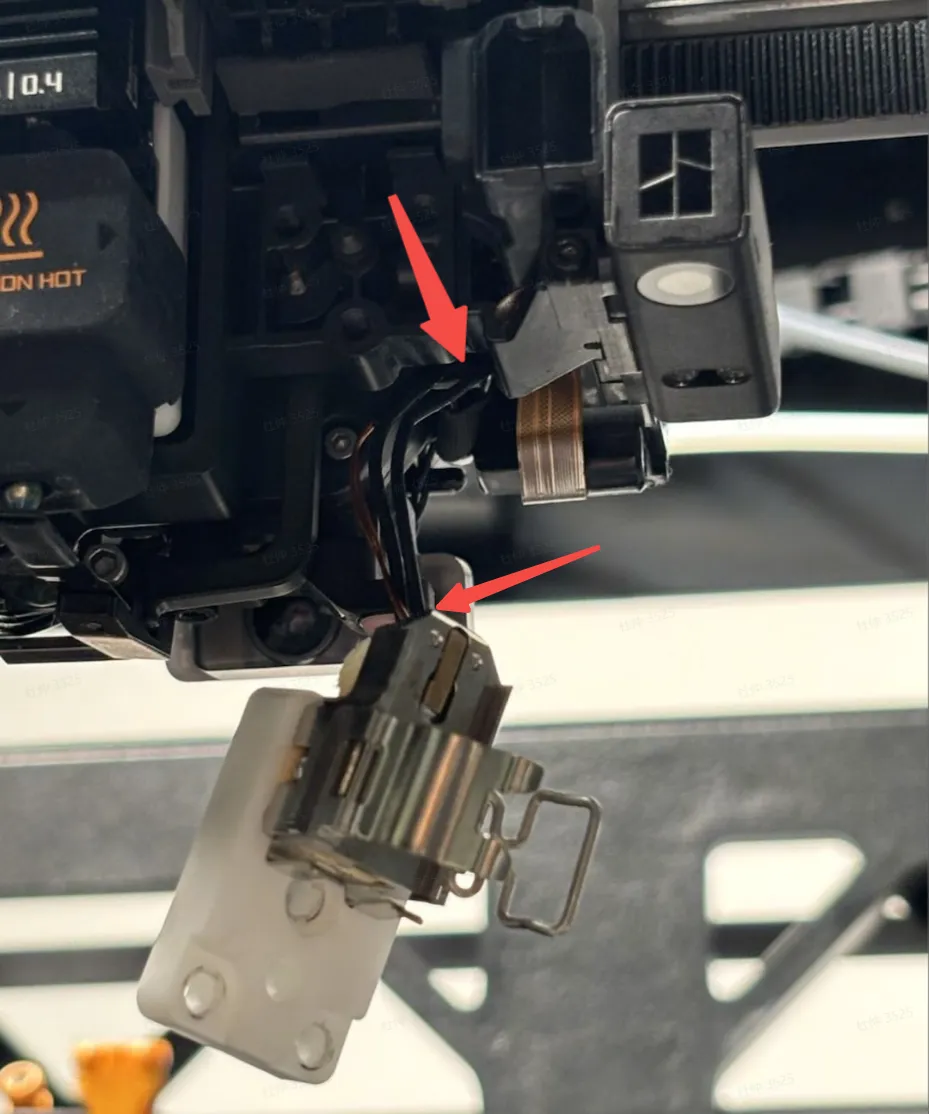

Trin 2. Efterse NTC-sensorstikket visuelt for brud

Hvis der findes et brud, skal du udskifte varmelegemet.

Hvis der ikke observeres et tydeligt brud, skal du fortsætte til trin 2.

Trin 3. Sæt det defekte hotend-stik i igen

• Tag stikket til det højre hotend ud og sæt det i igen. Hvis både det venstre og højre hotend rapporterer en fejl, skal du tage begge hotend-stik ud og sætte dem i igen samtidig.

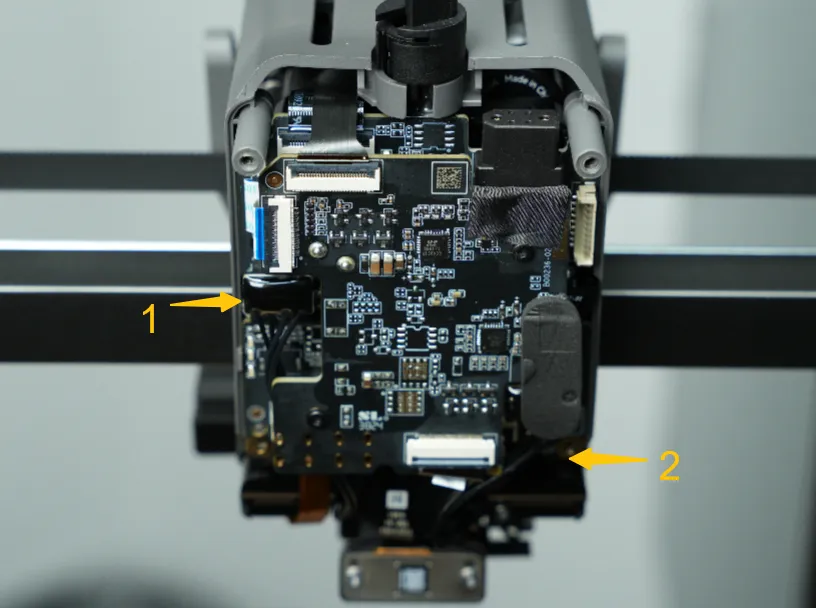

  1 - Stik til højre hotend-varmelegeme 2 - Stik til venstre hotend-varmelegeme

• Genstart printeren.

• Hvis fejlen fortsætter efter genstart, skal du fortsætte til trin 3.

Trin 4. Hvis kun det ene hotend rapporterer en fejl

• Se wikien Udskift H2D hotend-varmesamling for at fjerne det venstre og højre hotend-varmelegeme.

• Byt om på det venstre og højre hotend-varmelegeme, og tilslut dem til stikkene på TH board (fuld montering er ikke nødvendig).

• Udfør efter genstart en temperaturstigningstest, og tjek for fejl.

  • Hvis fejlen ændrer sig fra "The right extruder nozzle temperature is abnormal" til "The left extruder nozzle temperature is abnormal", skal du udskifte det højre hotend-varmelegeme.

  • Hvis fejlen forbliver uændret, skal du se wikien Sådan afmonterer og monterer du H2D-printhovedet for at udskifte TH board.

Trin 5. Hvis begge hotends rapporterer fejl

• Se wikien Udskift H2D hotend-varmesamling for at udskifte både det venstre og højre hotend-varmelegeme.

• Udfør en temperaturstigningstest efter genstart. Hvis fejlen fortsætter, skal du se wikien Sådan afmonterer og monterer du H2D-printhovedet for at udskifte TH board.

Trin 6. Temperaturstigningstest

Tryk på skærmen for at indstille hotend-temperaturen (f.eks. 180°C), og se, om der udløses en overophedningsalarm.

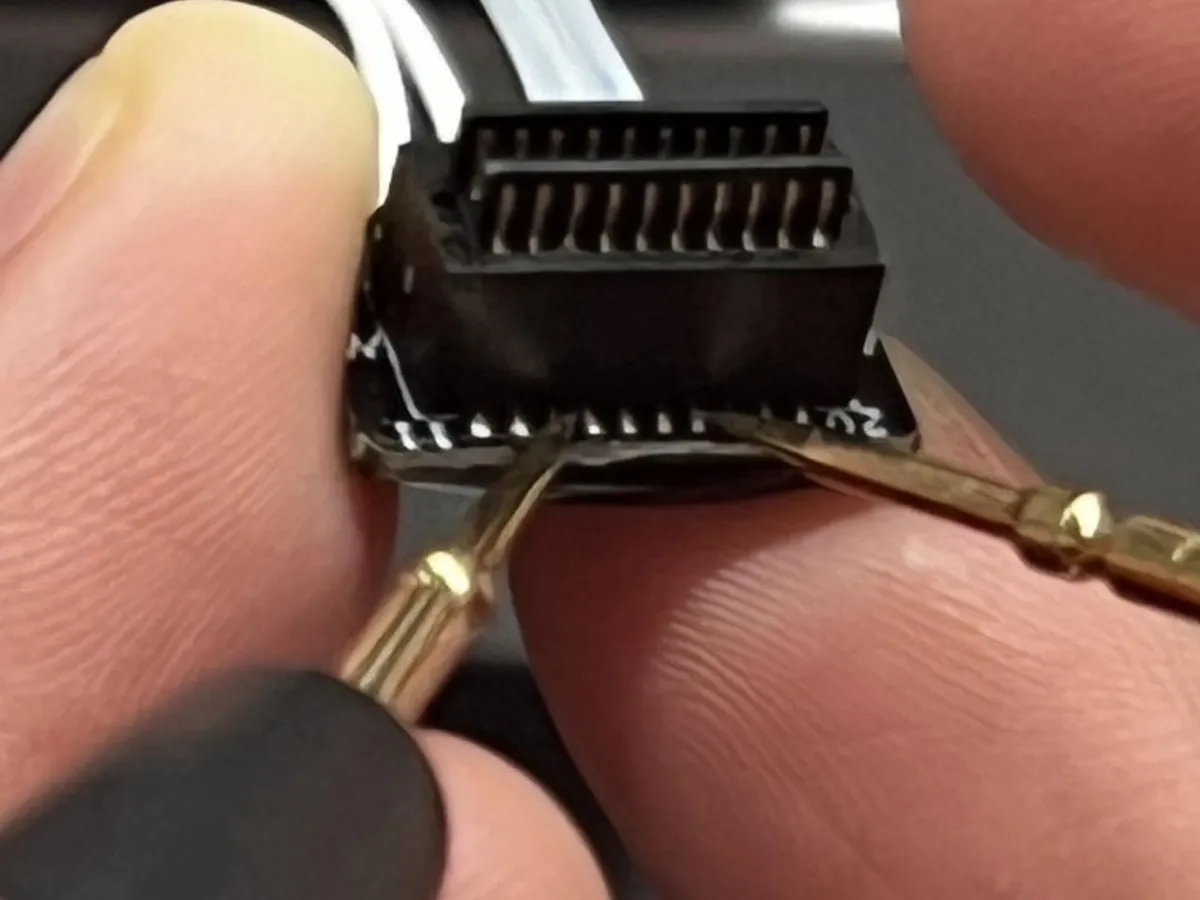

Mål modstanden

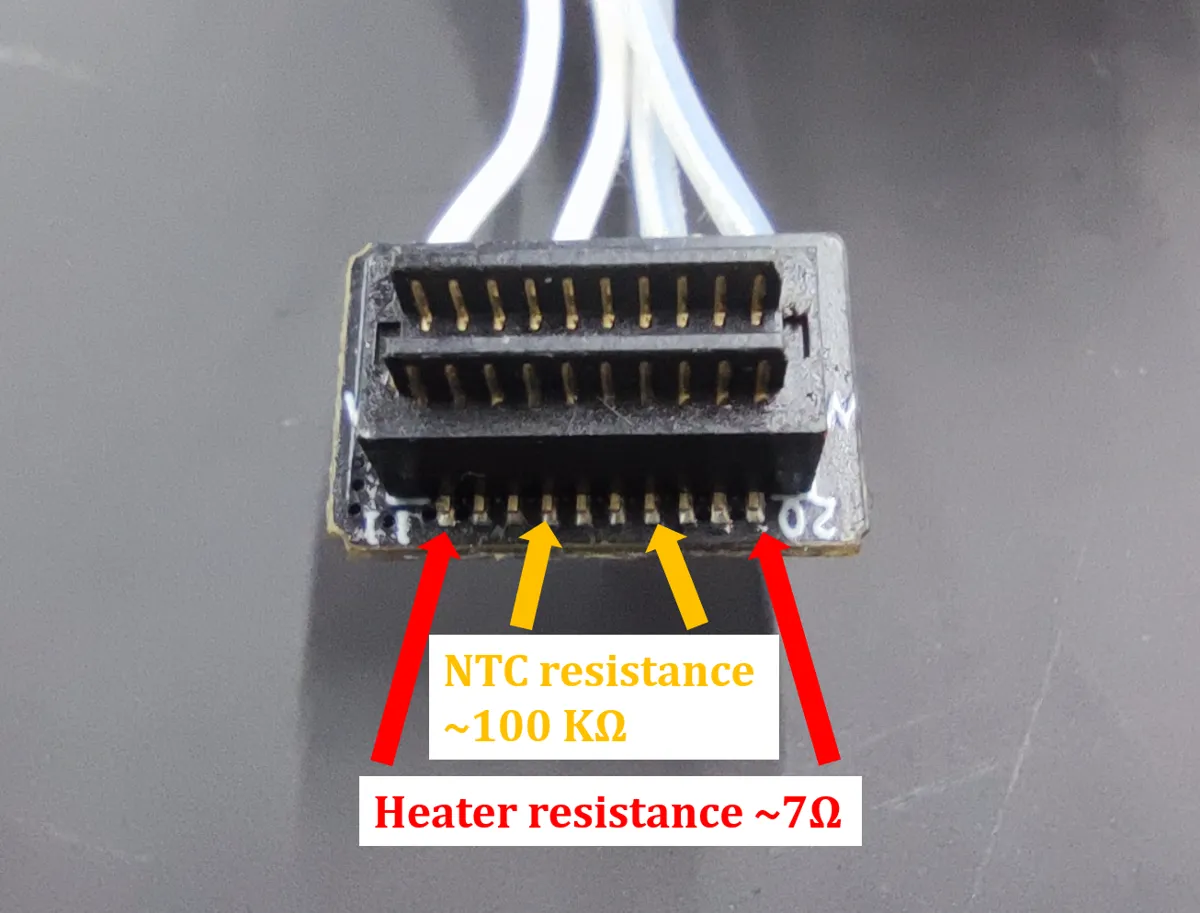

Modstanden på det keramiske varmelegeme ved stuetemperatur er typisk omkring 7Ω (de to pins, som de røde pile peger på i billedet nedenfor), mens modstanden på NTC'en er omkring 100 KΩ (de to pins, som de orange pile peger på, idet NTC'ens modstand varierer meget med temperaturændringer):
