HMS_0300-1E00-0001-0001 Temperaturen i venstre ekstruderdyse er unormal; varmelegemet kan have en kortslutning.

Problembeskrivelse

Styringen af dysetemperaturen afhænger hovedsageligt af varmelegemet og NTC-sensoren. Hvis varmelegemet er afbrudt, kan dysen ikke varme op, hvilket gør, at hotend ikke kan ekstrudere filamentet. TH-boardet afgør, om varmelegemet er afbrudt, ved at måle varmelegemets strøm.
Mulige årsager:

• Afbrydelse i varmelegemets forbindelseskabel eller stik

• Fejl på varmelegemet

• Fejl på TH-boardet

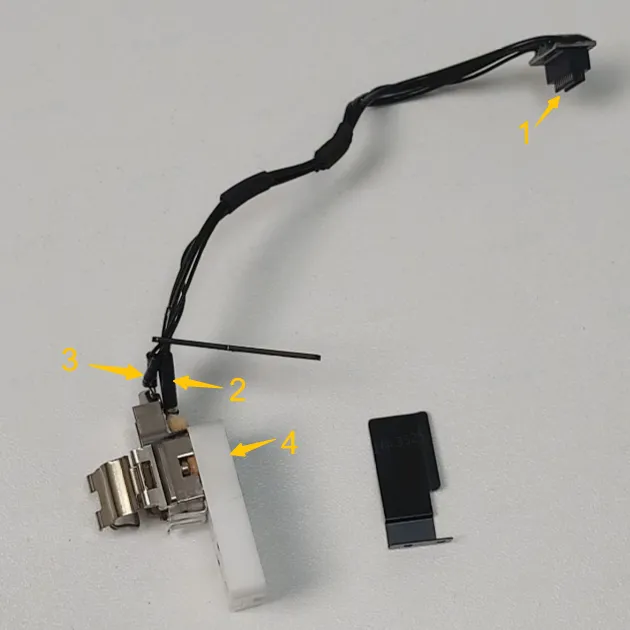

1 - Stik 2 - Varmelegemets stik 3 - NTC-sensorens stik 4 - Varmelegemets base (indeholder NTC-temperatursensor)

Fejlsøgning

Sørg for, at printeren er slukket, før du afmonterer printhovedet.

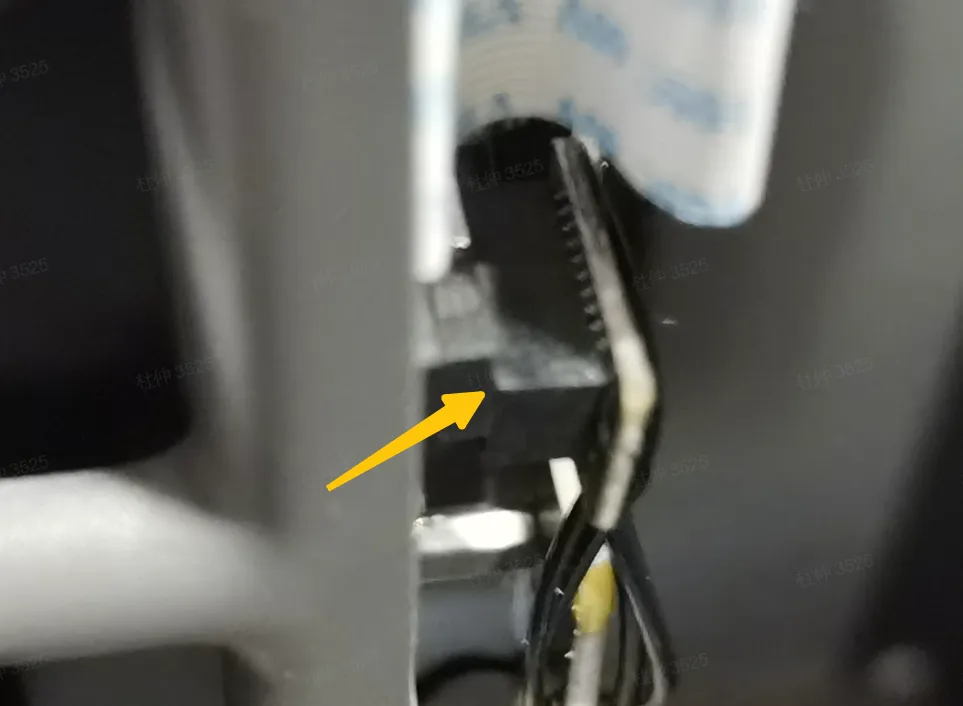

Når du monterer varmelegemets stik, skal du sørge for, at det er rettet korrekt ind med porten på TH-boardet.

Værktøj, udstyr og materialer

H2.0 unbrakonøgle

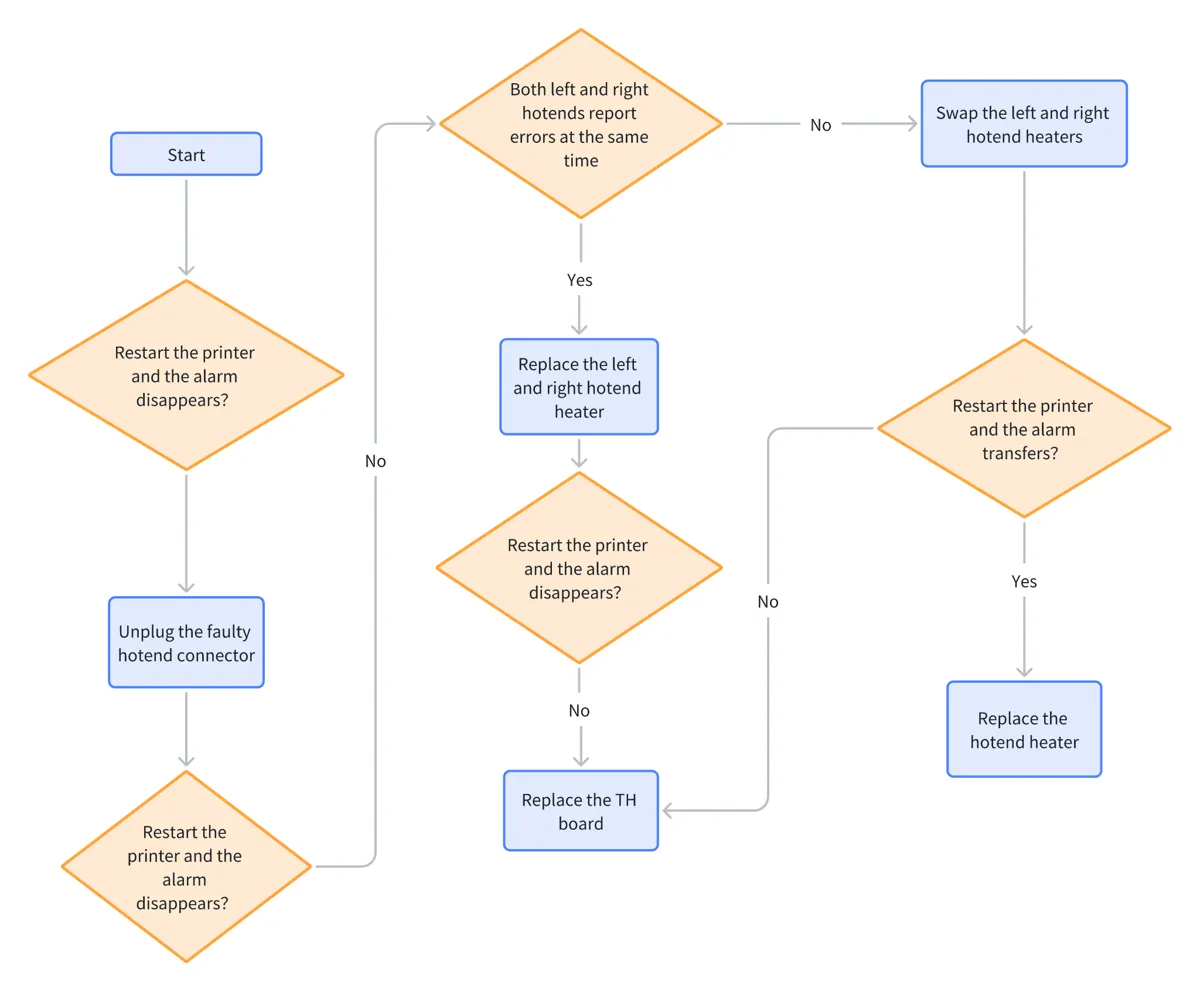

Fejlisolationsproces

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart printeren

• Hvis alarmen forsvinder, er fejlsøgningen afsluttet.

• Hvis alarmen fortsætter, skal du gå videre til trin 2.

Trin 2. Tilslut det defekte hotend-stik igen

• Se wikien Sådan afmonterer og monterer du H2D-printhovedet for at fjerne køleventilatoren og luftkanalen.

• Tag stikket til højre hotend ud, og sæt det i igen. Hvis både venstre og højre hotend melder en fejl, skal du tage begge hotend-stik ud og sætte dem i igen samtidig.

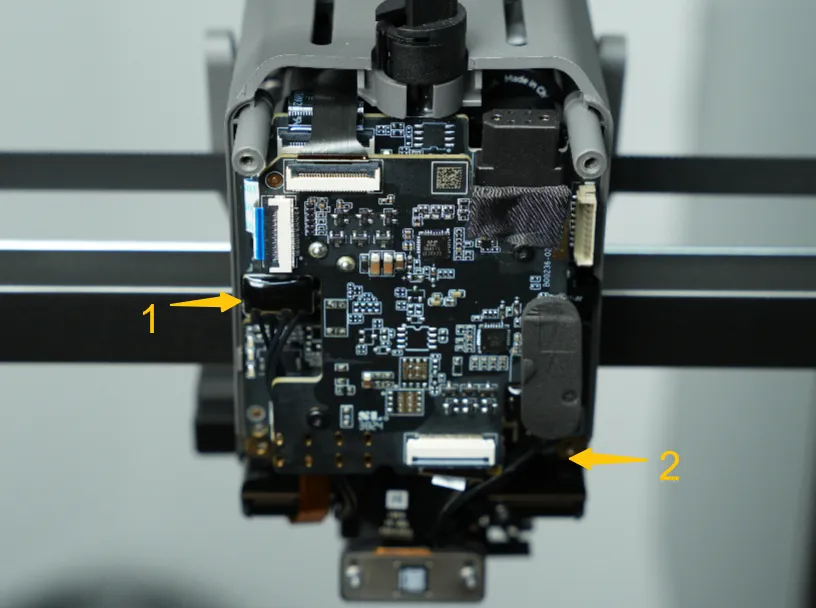

  1 - Højre hotend-varmelegemes stik 2 - Venstre hotend-varmelegemes stik

• Genstart printeren.

• Hvis fejlen fortsætter efter genstart, skal du gå videre til trin 3.

Trin 3. Hvis kun ét hotend melder en fejl

• Se wikien Udskift H2D hotend-varmesamling for at fjerne varmelegemerne fra venstre og højre hotend.

• Byt varmelegemerne fra venstre og højre hotend om, og tilslut dem til TH-boardets stik (fuld montering er ikke nødvendig).

• Efter genstart skal du kontrollere for fejl.

  • Hvis fejlen ændrer sig fra "The right extruder nozzle temperature is abnormal" til "The left extruder nozzle temperature is abnormal", skal du udskifte varmelegemet i højre hotend.

  • Hvis fejlen er uændret, skal du se wikien Sådan afmonterer og monterer du H2D-printhovedet for at udskifte TH-boardet.

Trin 4. Hvis begge hotends melder fejl

• Se wikien Udskift H2D hotend-varmesamling for at udskifte varmelegemerne i både venstre og højre hotend.

• Hvis fejlen fortsætter efter genstart, skal du se wikien Sådan afmonterer og monterer du H2D-printhovedet for at udskifte TH-boardet.
