HMS_0300-1E00-0001-0006 Temperaturen på venstre ekstruders nozzle er unormal; sensoren kan have en kortslutning. Kontrollér, om stikket er sat korrekt i.

Beskrivelse af problemet

Temperaturstyringen af nozzlen afhænger hovedsageligt af varmelegemet (heater) og NTC-sensoren. Hvis varmelegemet er kortsluttet, kan nozzlen ikke varme op, hvilket resulterer i, at hotend ikke kan ekstrudere filamentet. TH board afgør, om varmelegemet er afbrudt, ved at måle varmelegemets strøm.
Mulige årsager:

• Kortslutning i varmelegemets tilslutningskabel eller stik

• Fejl på varmelegemet

• Fejl på TH board

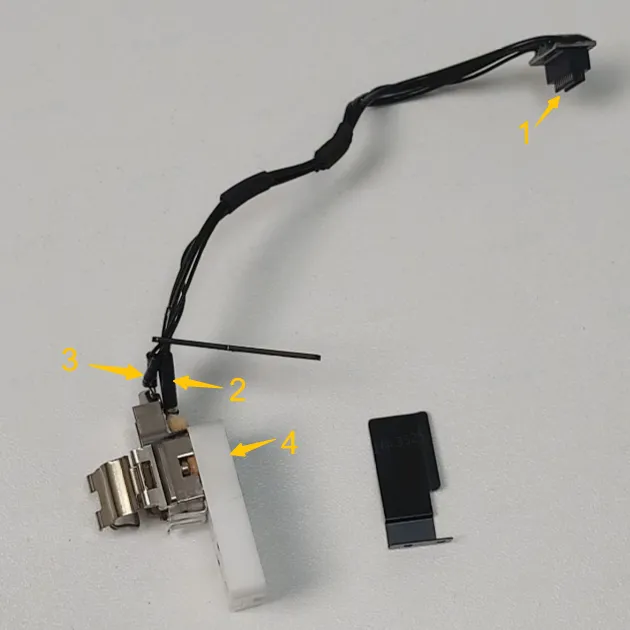

1 - Stik 2 - Varmelegemestik 3 - NTC-sensorstik 4 - Varmebase (indeholder NTC-temperatursensor)

Fejlsøgning

Før du afmonterer toolhead, skal du sikre dig, at printeren er slukket.

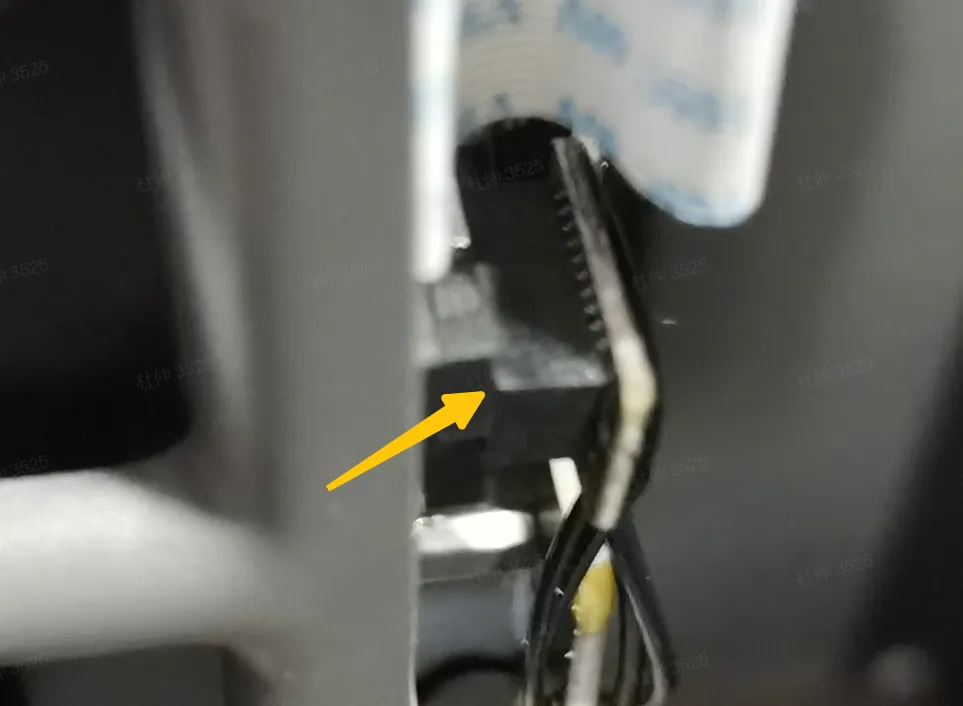

Når du monterer varmelegemestikket, skal du sikre dig, at det flugter korrekt med porten på TH board.

Værktøj, udstyr og materialer

H2.0 unbrakonøgle

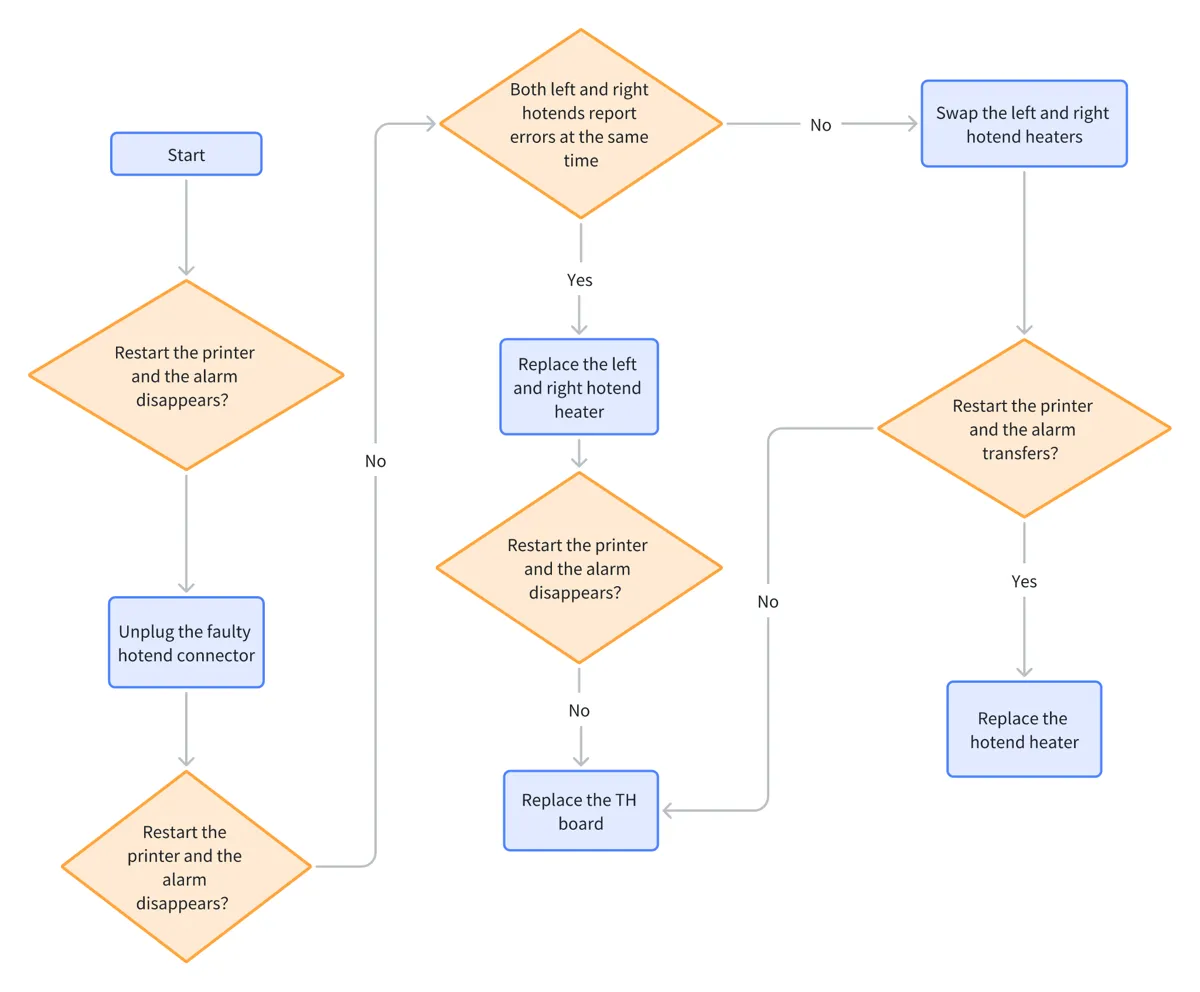

Fejlisoleringsproces

Løsninger

Brugere kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Genstart printeren

• Hvis alarmen forsvinder, er fejlsøgningen afsluttet.

• Hvis alarmen fortsætter, skal du gå videre til Trin 2.

Trin 2. Sæt det defekte hotend-stik i igen

• Se wikien Sådan afmonterer og monterer du H2D-toolhead for at fjerne køleventilatoren og luftkanalen.

• Træk det højre hotend-stik ud og sæt det i igen. Hvis både venstre og højre hotend melder en fejl, skal du trække begge hotend-stik ud og sætte dem i igen samtidig.

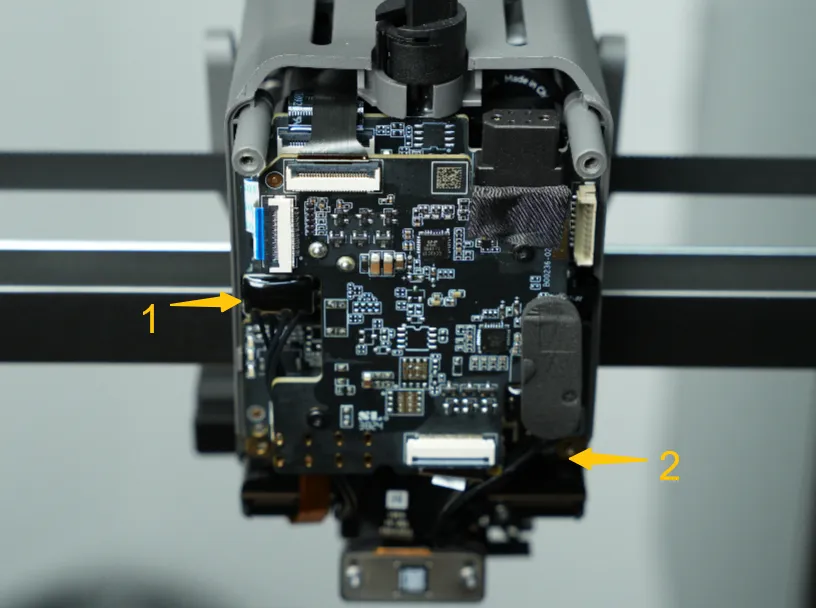

  1 - Højre hotend-varmelegemestik 2 - Venstre hotend-varmelegemestik

• Genstart printeren.

• Hvis fejlen fortsætter efter genstart, skal du gå videre til Trin 3.

Trin 3. Hvis kun ét hotend melder en fejl

• Se wikien Udskift H2D hotend-varmesamling for at fjerne venstre og højre hotend-varmelegeme.

• Byt om på venstre og højre hotend-varmelegeme, og forbind dem til stikkene på TH board (der er ikke behov for fuld montering).

• Kontrollér for fejl efter genstart.

  • Hvis fejlen ændrer sig fra "Temperaturen på højre ekstruders nozzle er unormal" til "Temperaturen på venstre ekstruders nozzle er unormal", skal du udskifte det højre hotend-varmelegeme.

  • Hvis fejlen er uændret, skal du se wikien Sådan afmonterer og monterer du H2D-toolhead for at udskifte TH board.

Trin 4. Hvis begge hotends melder fejl

• Se wikien Udskift H2D hotend-varmesamling for at udskifte både venstre og højre hotend-varmelegeme.

• Hvis fejlen fortsætter efter genstart, skal du se wikien Sådan afmonterer og monterer du H2D-toolhead for at udskifte TH board.
