Udskiftning af X-akse motordæksel til A2L

X-akse motordæksel

🔎 Find A2L X-akse motordækslet i Bambu Lab-butikken.

Kompatibel printermodel

Bambu Lab A2L

Hvornår skal det udskiftes

• X-akse motordækslet er beskadiget
• Stopperen til filamentskæreren er knækket
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

X-akse motordæksel

• H2.0 unbrakoskruetrækker
• H1.5 unbrakonøgle
• Pincet (valgfrit)

Udskiftning af X-akse motordækslet tager cirka 20 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og ledninger til printhovedet. Hvis du udfører opgaver med printeren tændt, kan det føre til kortslutning, som kan beskadige elektronikken og skabe sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende, at du slukker printeren og afbryder den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk sag vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontering trin for trin

Trin 1. Fjern frontpanelet på X-akse motordækslet

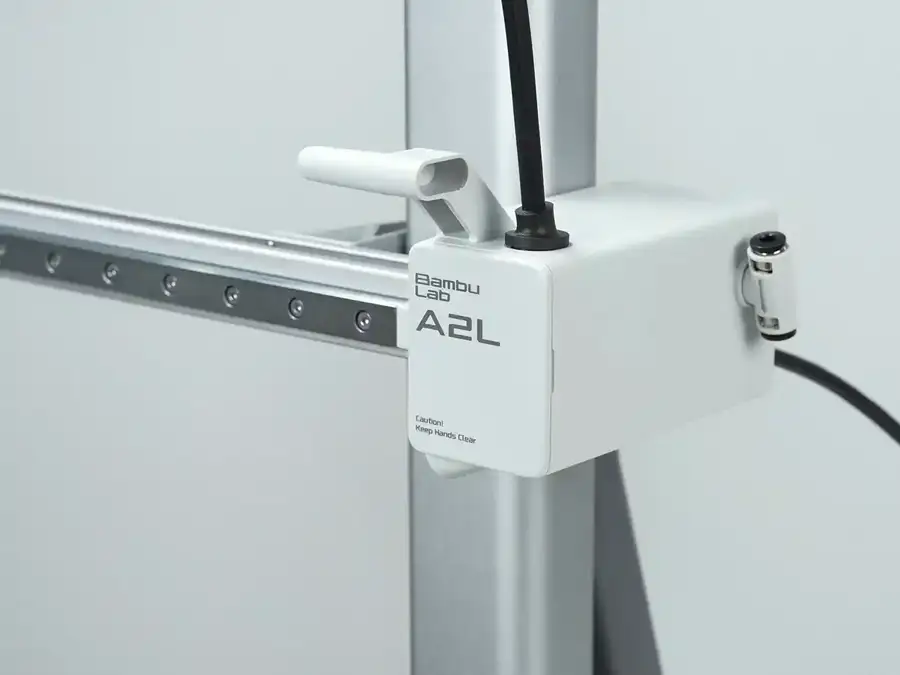

Løft frontdækslet op fra den højre rille på X-akse motordækslet, og frigør derefter den venstre samling for at fjerne frontpanelet på X-akse motordækslet.

Trin 2. Fjern Live View-kameraet

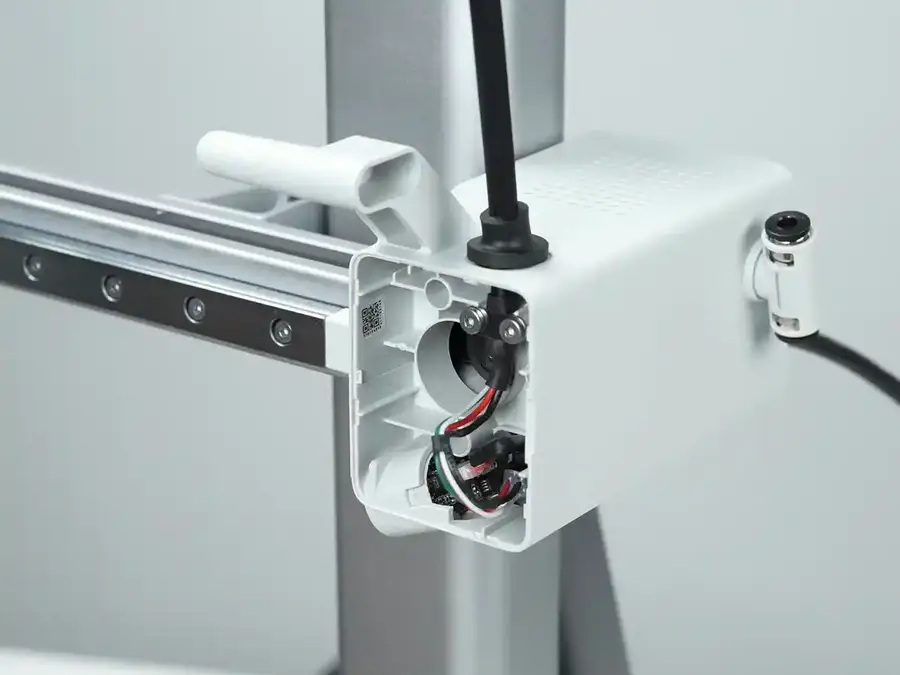

Tryk på kameraets låsetap med en skruetrækker, fjern kameramodulet, og afbryd dets kabel.

Trin 3. Fjern printhovedkablet

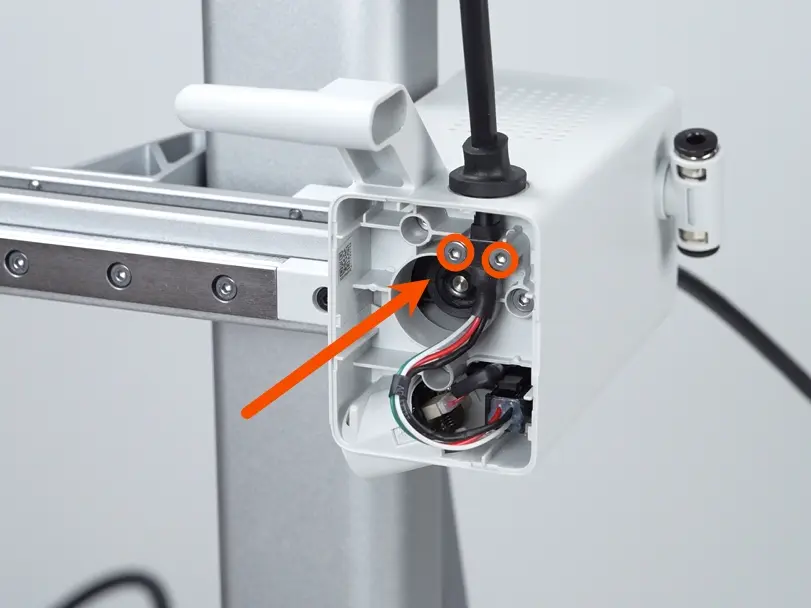

Brug en H2.0 unbrakoskruetrækker til at fjerne de to skruer vist nedenfor, og fjern derefter kabelklemmen.

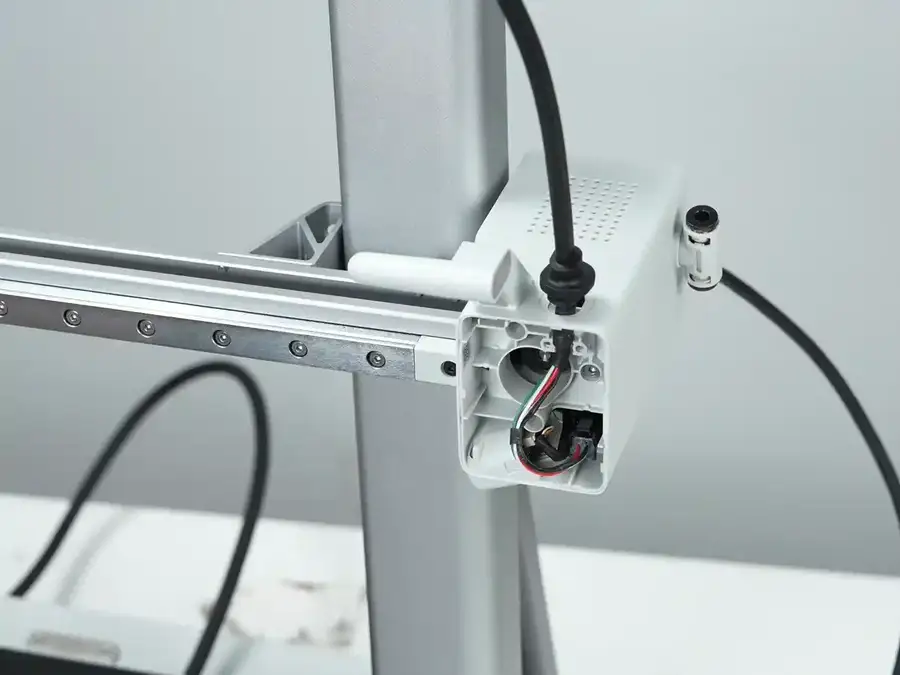

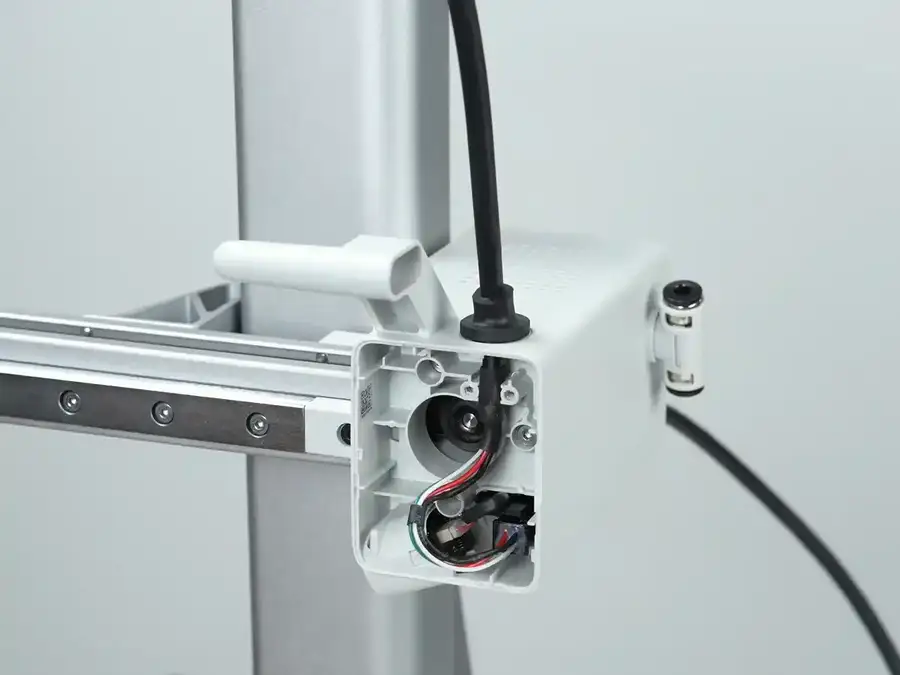

Se illustrationen, træk holderen til printhovedkablet ud, tryk på låsetappen oven på stikket, og afbryd printhovedkablet.

Trin 4. Fjern X-akse motordækslet

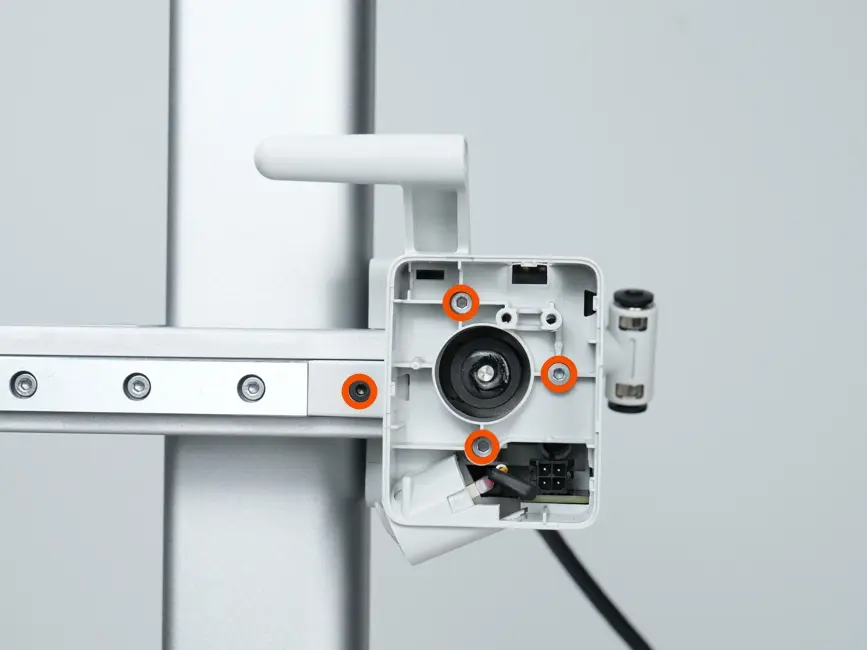

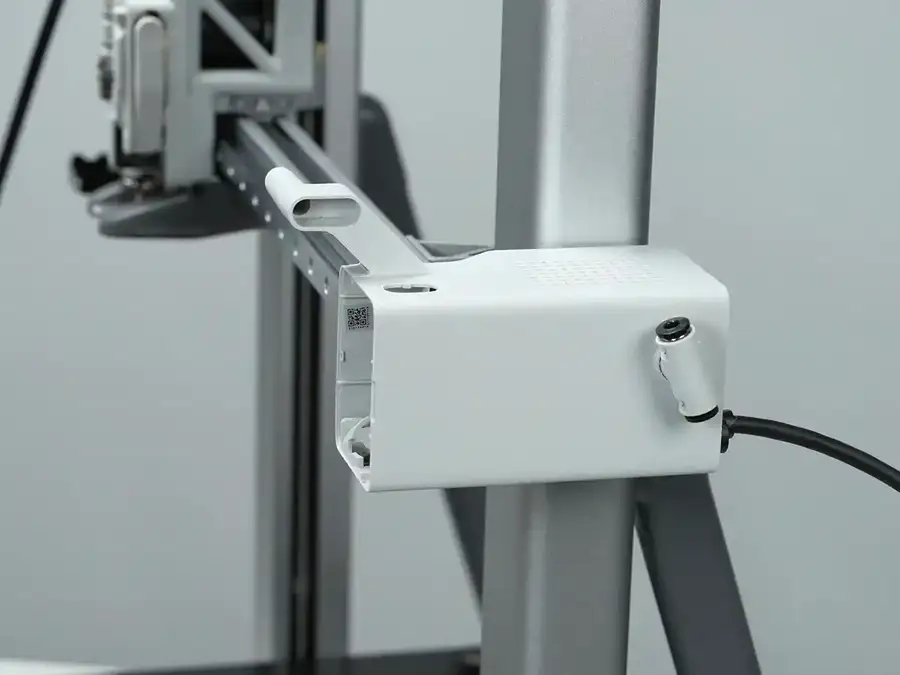

Brug en H2.0 unbrakonøgle til at fjerne 3 skruer, og træk derefter X-akse motordækslet fremad for at fjerne det.

Trin 5. Fjern bagpanelet på X-akse motordækslet

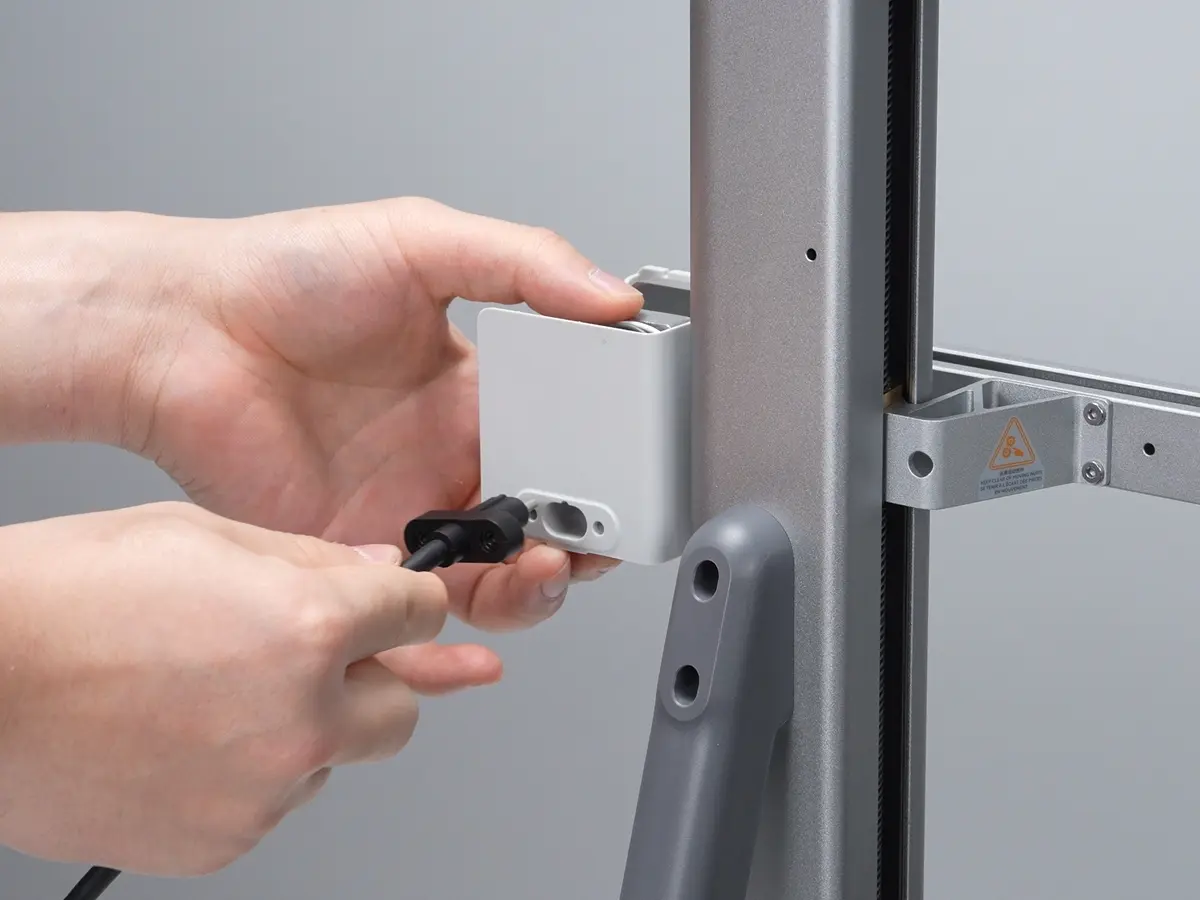

Brug en H2.0 unbrakonøgle til at fjerne de 4 viste skruer, og afbryd derefter kablet.

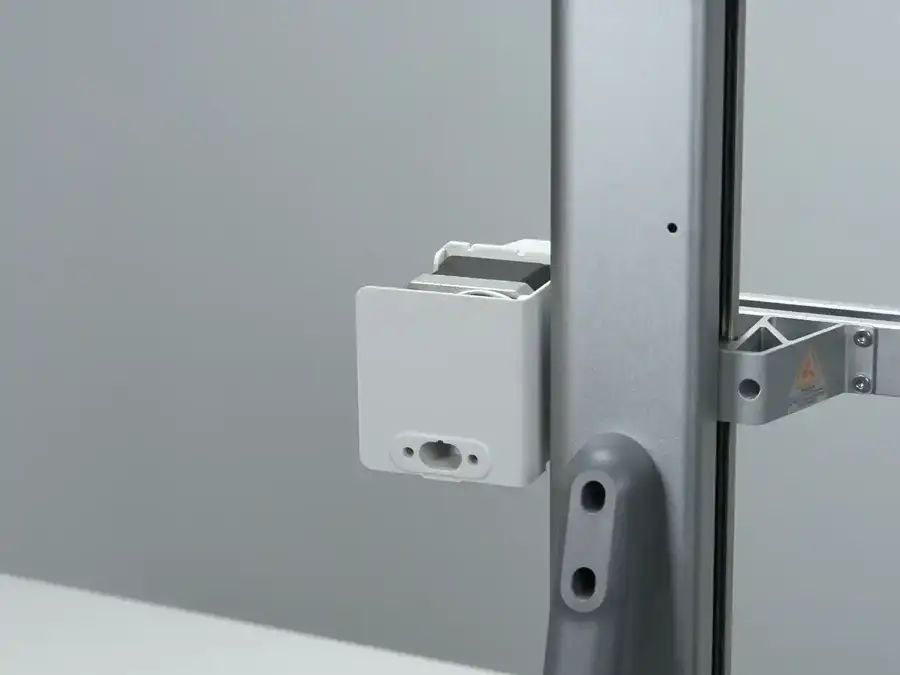

Træk bagpanelet på X-akse motordækslet bagud for at fjerne det.

Montering trin for trin

Trin 1. Monter bagpanelet på X-akse motordækslet

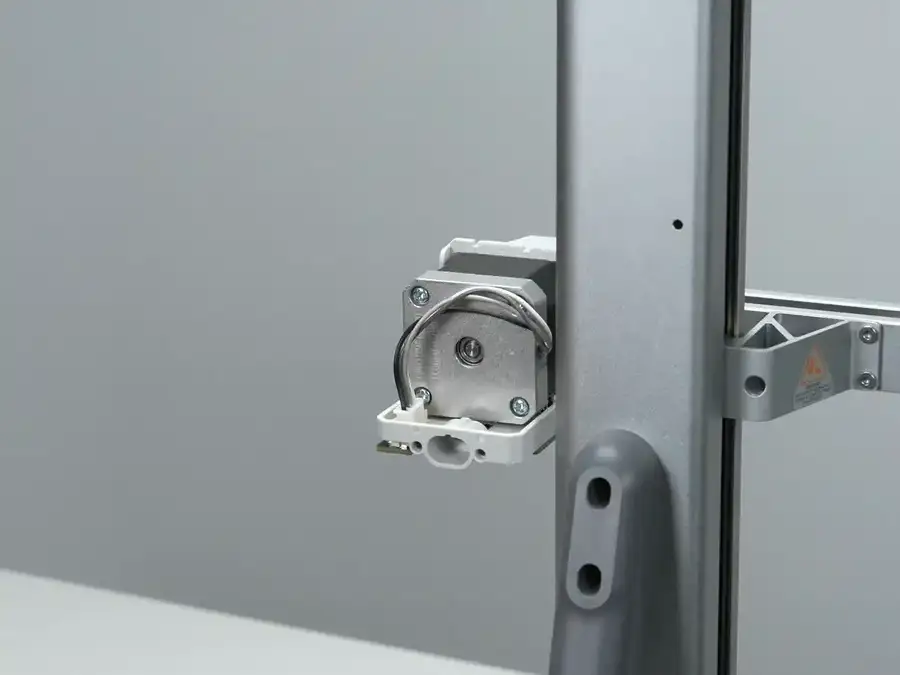

Monter bagpanelet på X-akse motordækslet som vist nedenfor.

Ret den hævede del af kabelstikket ind efter rillen på bagpanelet, og sæt printhovedkablet i. Fastgør det ved at spænde de to skruer med en H2.0 unbrakonøgle.

Trin 2. Monter X-akse motordækslet

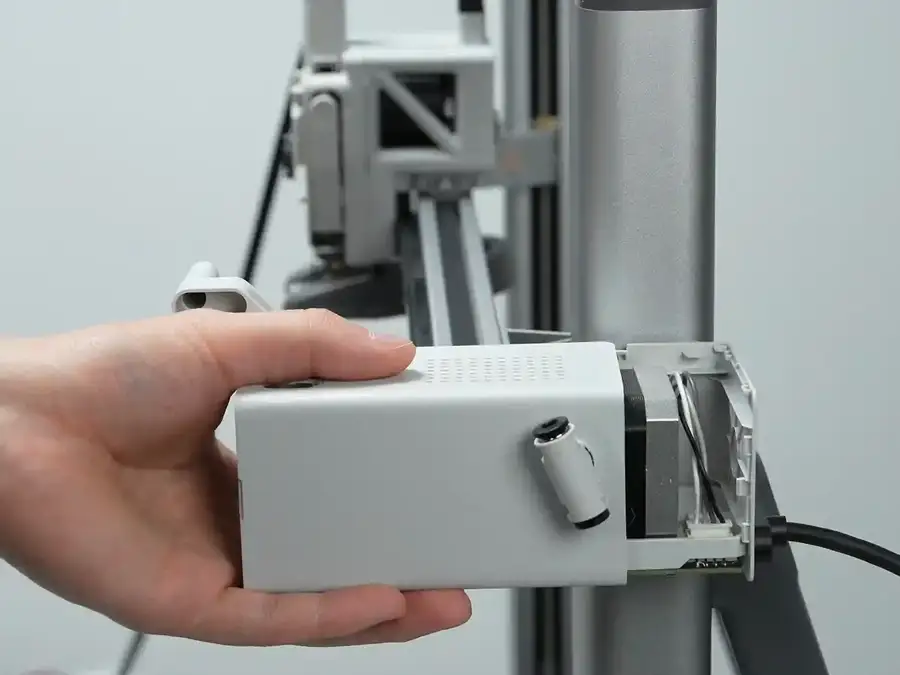

Genmonter X-akse motordækslet som vist, vær opmærksom på ikke at klemme nogen kabler, og spænd de 4 skruer med en H2.0 unbrakonøgle.

Trin 3. Monter printhovedkablet

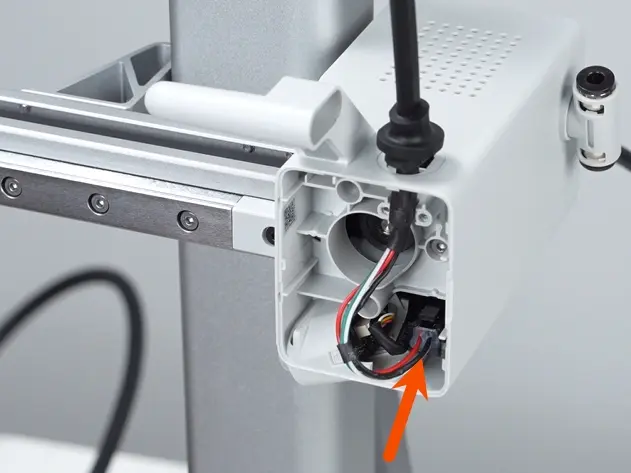

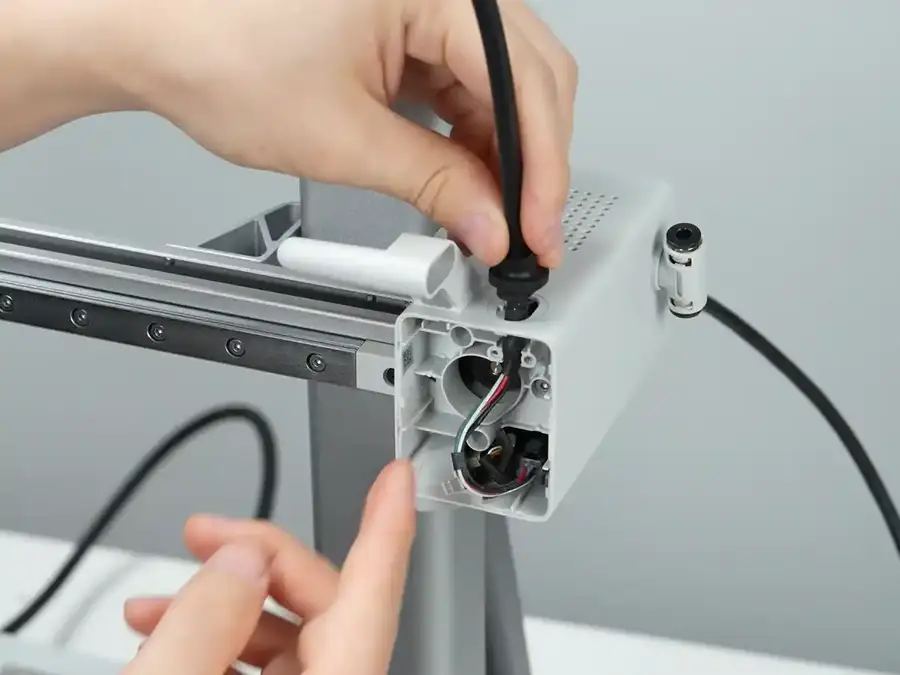

Sæt printhovedkablet i relækortet som vist, og fastgør derefter kablets låsetap.

Brug en H2.0 unbrakonøgle til at spænde de to holdeskruer for at fastgøre kablet.

Trin 4. Monter kameramodulet

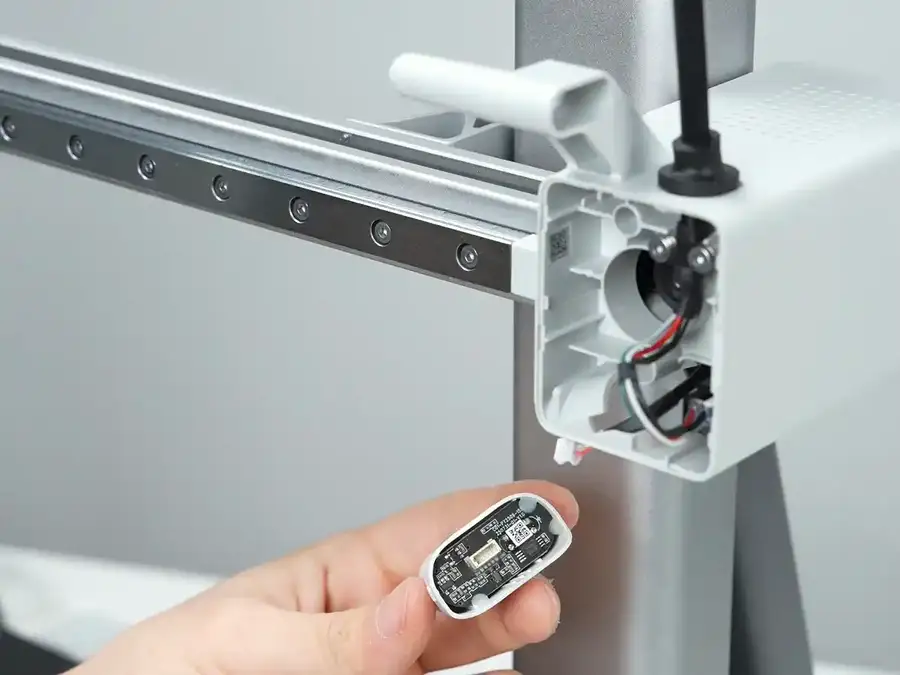

Tilslut kameramodulets stik, og skub derefter kameramodulet på plads.

Trin 5. Monter frontpanelet på X-akse motordækslet

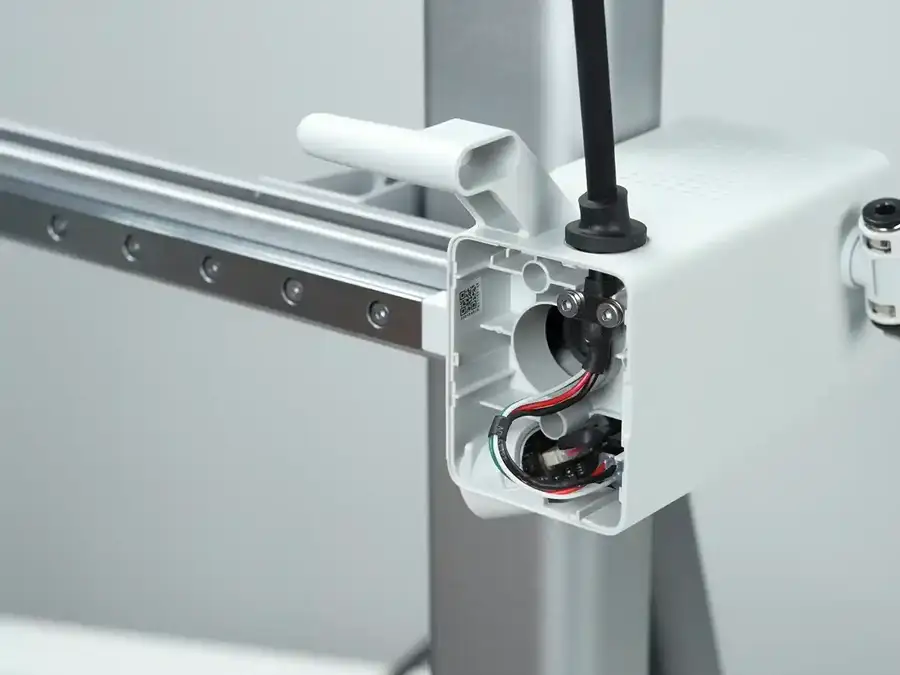

Arrangér kablerne, og genmonter derefter frontpanelet på X-akse motordækslet.
