P2S - Fejl 0300-4015: Dyse-klumpdetektering

Fejlbeskrivelse

Printeren udfører klumpdetektering ved hjælp af specifikke positioner på kanten af varmepladen, som skal kalibreres under kalibreringen af klumpdetektering.

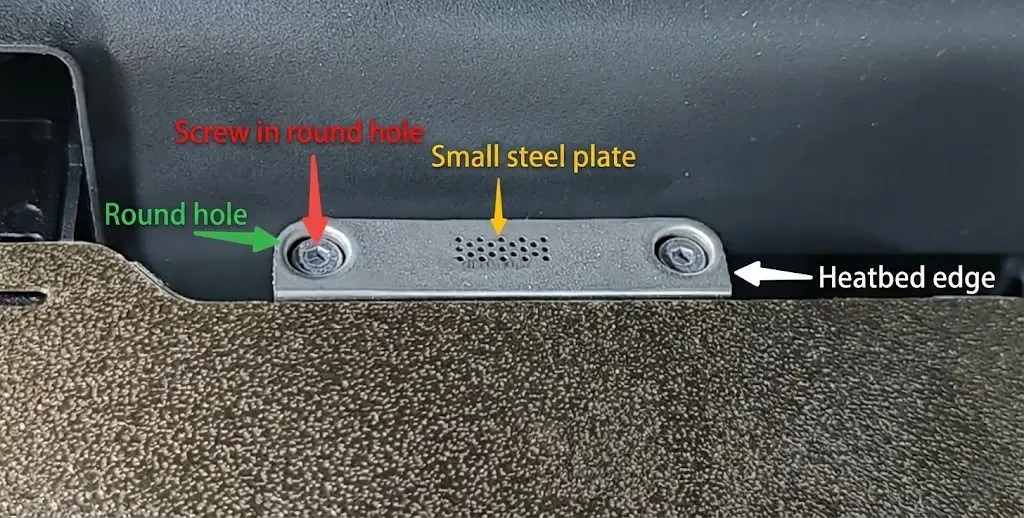

Under kalibreringsprocessen forlænger printeren dysen ned i det runde hul ved siden af den lille stålplade på bagsiden af varmepladen. Når spidsen går ind i hullet, bruger printeren ekstruderingskraftsensoren til at afgøre, om dysen har rørt varmepladen. Hvis ændringen i sensorsignalet registreres som værende for stor, udsteder systemet en advarsel og stopper kalibreringsprocessen.

Mulige årsager til fejlen:

• Dysen er ikke korrekt installeret, hvilket resulterer i for stor afvigelse i dysespidsens position, så den ikke kan gå ind i det runde hul under kalibreringen.
• Resterende filament hæfter på dysespidsen, som ikke blev rengjort under forkalibreringsprocessen.
• Problemer med den lille stålrensningsplade til dysen - f.eks. fordybning, hældning, løs installation osv.
• Resterende affald i de runde huller på højre side af den lille stålrensningsplade, eller løse bolte inde i de runde huller.

Nødvendigt værktøj

• H2.0 unbrakonøgle

Fejlfinding: Kontroller delenes tilstand

Trin 1: Kontroller om dysen er korrekt installeret

1. Kontroller, at hotend sidder helt op mod basen; fremspringene på hotend skal passe ind i rillerne i opvarmningsbasen.

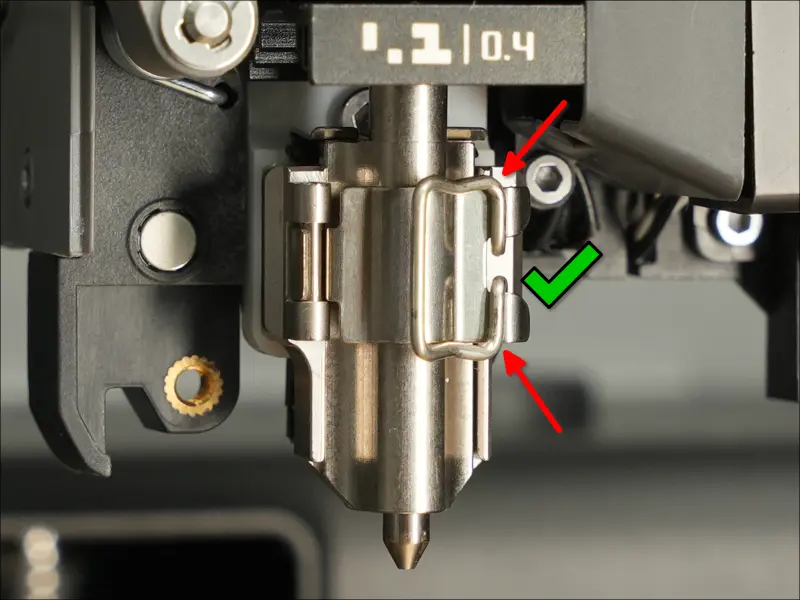

2. Sørg for, at hotend-klemmen er korrekt fastgjort som vist på figuren (luk først den venstre metalplade, tryk derefter højre trykkering godt til).

3. Ryst hotend med hånden for at kontrollere, at det sidder fast. Hvis der ikke er løs bevægelighed, er det installeret korrekt.

Trin 2: Kontroller om dysespidsen er ren

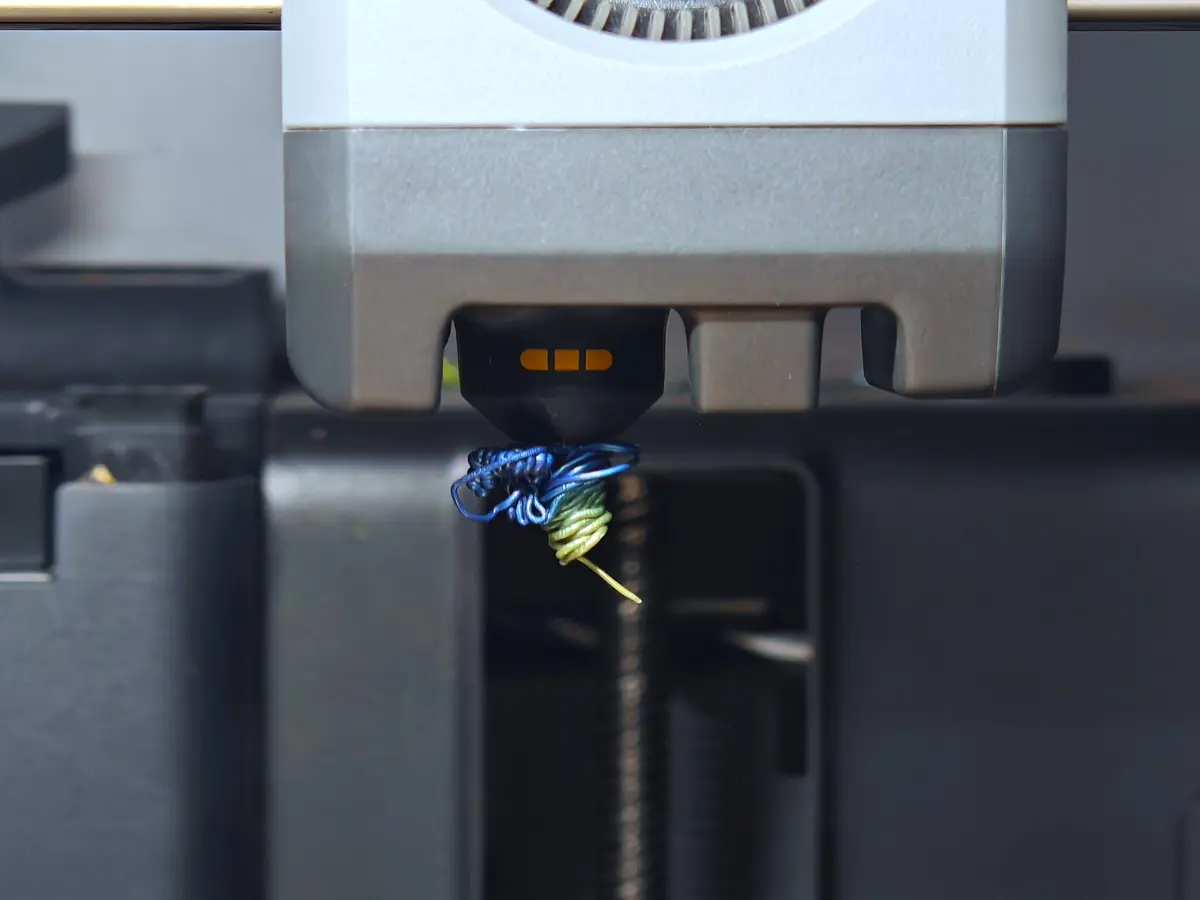

Hvis der er resterende filament på dysen som vist på figuren, skal du varme dysen op og rense hotend. For at undgå brandsår fra det højtemperatur-hotend anbefales det at bruge pincet til at fjerne det resterende filament.

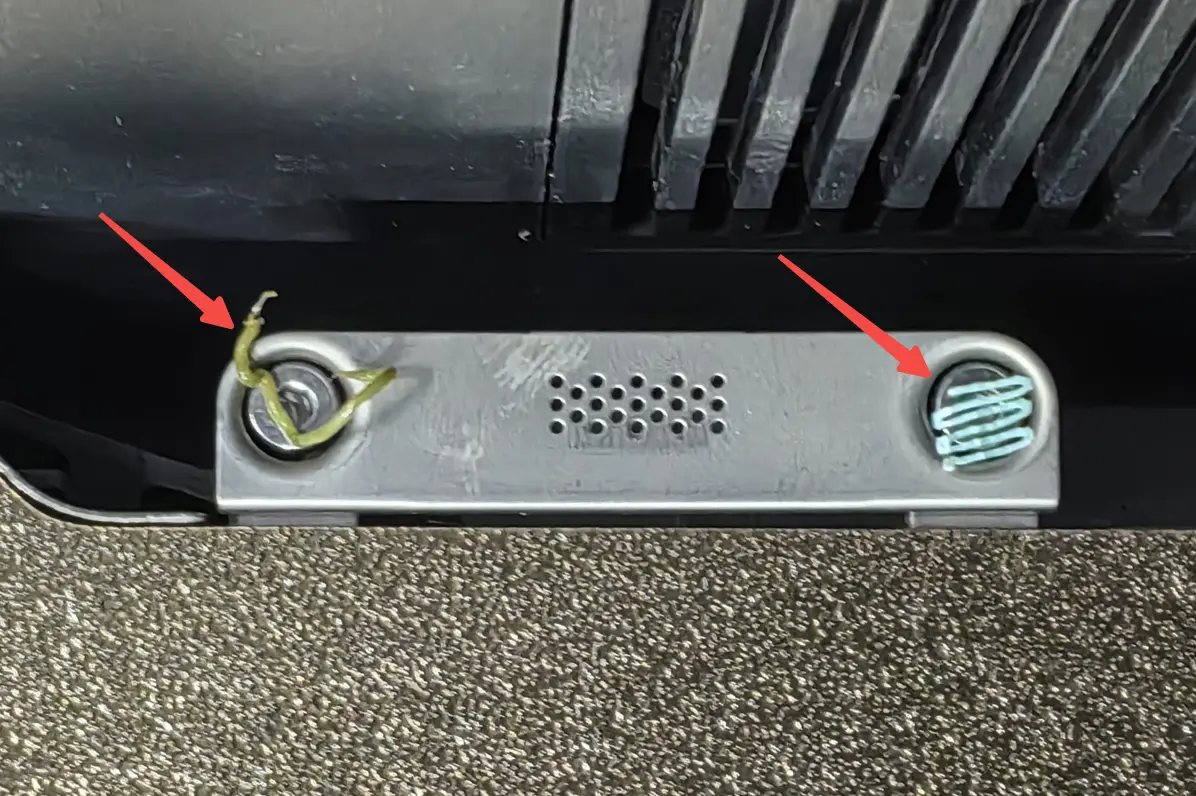

Trin 3: Kontroller at der ikke er fremmedlegemer i de runde huller på begge sider af den lille stålplade

Trin 4: Kontroller den lille stålplades tilstand

Undersøg den lille stålplade for hældning eller fordybninger. Tryk forsigtigt på den lille stålplade med fingeren for at kontrollere, om den er for blød og nemt kan deformeres.

Brug til sidst en H2.0 unbrakonøgle til at stramme boltene inde i de runde huller på begge sider af den lille stålplade.

Trin 5: Rekalibrering

Når du har gennemført ovennævnte fejlfindingstrin, klikker du på Rekalibrering på printerens skærm.
