Udskiftning af A3508 extruder-motor og bagdæksel til extruderen på A2L

A3508 extruder-motor

🔎 Find A2L A3508 extruder-motoren i Bambu Lab-butikken.

Bagdæksel til extruderen

🔎 Find A2L bagdæksel til extruderen i Bambu Lab-butikken.

Trinnene til af- og påmontering er de samme for extruderens bagdæksel og A3508 extruder-motoren. Udskift den defekte del efter behov.

Hvornår skal delen udskiftes

• A3508 extruder-motoren fungerer ikke korrekt (unormal støj, fastklemning, kan ikke dreje, fejlmeddelelser osv.).
• Extruderens bagdæksel er beskadiget eller deformeret.
• Udskiftning anbefales af Bambu Labs tekniske support.

Nødvendigt værktøj og materialer

• A2L A3508 extruder-motor/bagdæksel til extruderen
• H2.0 unbrakoskruetrækker
• Pincet (valgfri)

Udskiftningen tager forventeligt omkring 20 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og kabler til printhovedet. Hvis du arbejder med tændt printer, kan det give kortslutning, som fører til skader på elektronikken og udgør en sikkerhedsrisiko.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger kabler og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik og sikrer en tryg og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om at følge denne guide, anbefaler vi, at du indsender en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontér A3508 extruder-motoren

Trin 1. Afmontér extruder-enheden

Se guiden til udskiftning af extruder-enheden på A2L for at afmontere extruder-enheden.

Trin 2. Frigør håndtaget til filamentskæreren

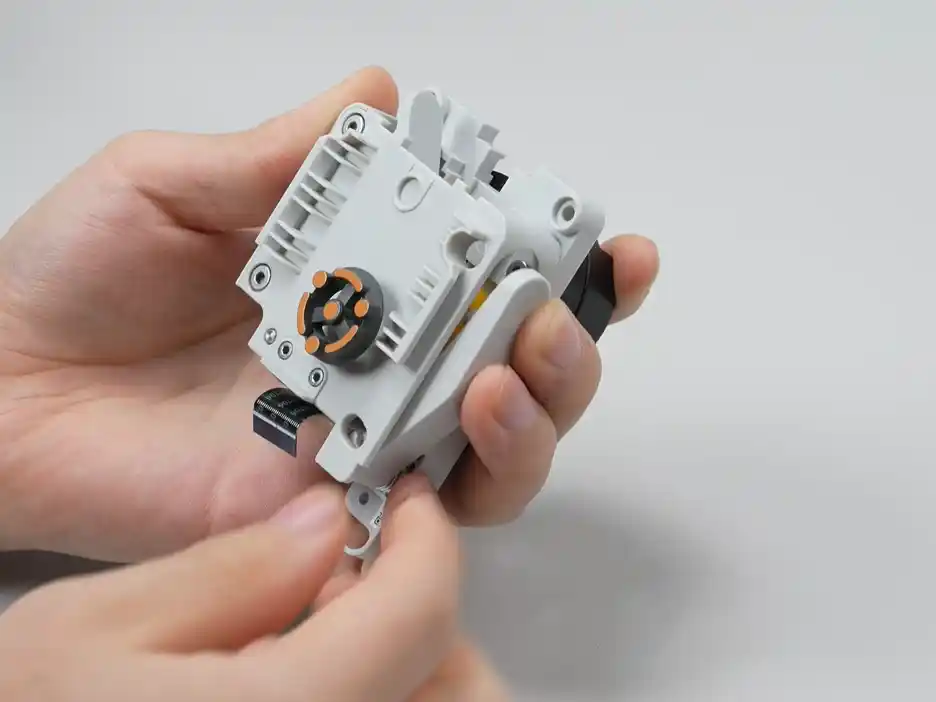

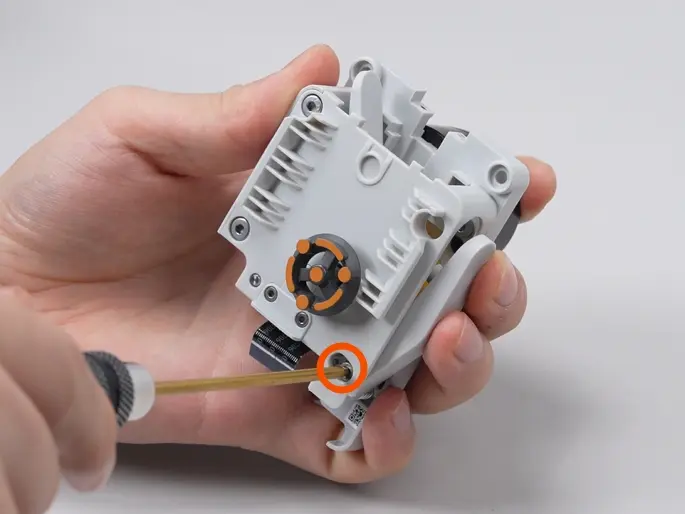

Tryk forsigtigt ned på håndtaget til filamentskæreren, brug en H2.0 unbrakonøgle til at skrue skruen til skæreren ud, og slip derefter langsomt håndtaget. Hold om plastdelen på skærebladet med hånden eller en pincet, og fjern bladet.

Bladet er meget skarpt, så hold altid om plastdelen, når du arbejder med det, og rør aldrig direkte ved selve bladet.

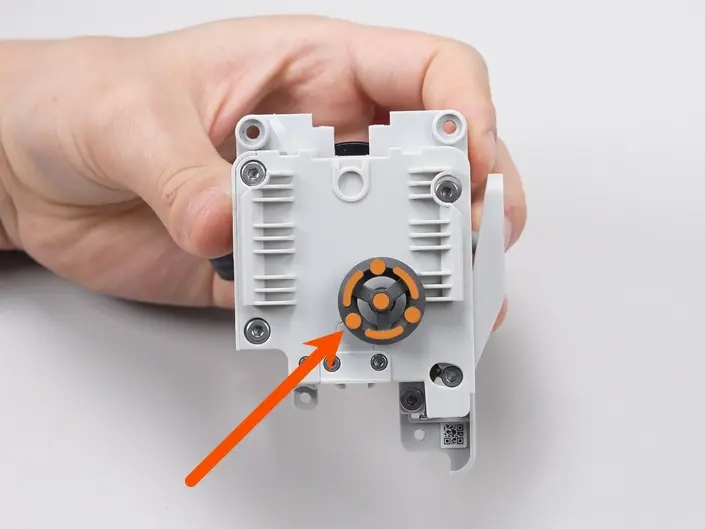

Fjern drejehjulet.

Trin 3. Afmontér frontdækslet på extruder-enheden

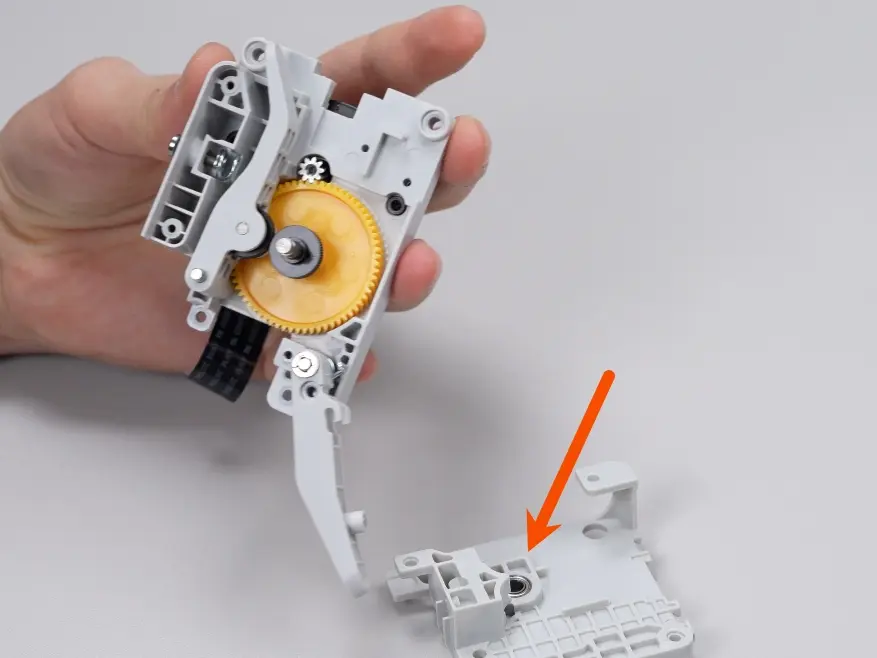

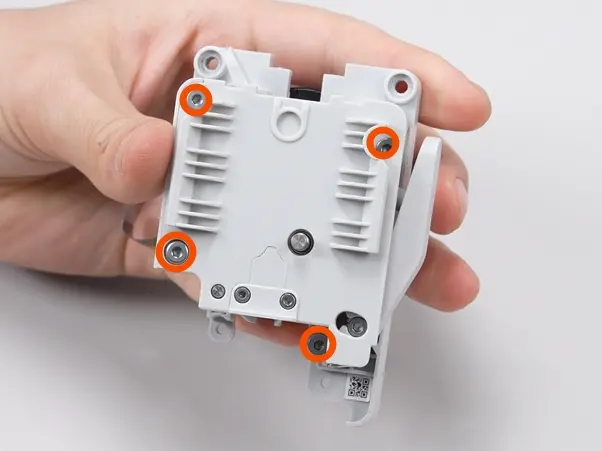

Brug en H2.0 unbrakoskruetrækker til at fjerne de fire skruer, og tag derefter drejehjulet og frontdækslet til extruder-enheden af (inklusive lejet i frontdækslet).

Trin 4. Afmontér tandhjulssættet i extruderen

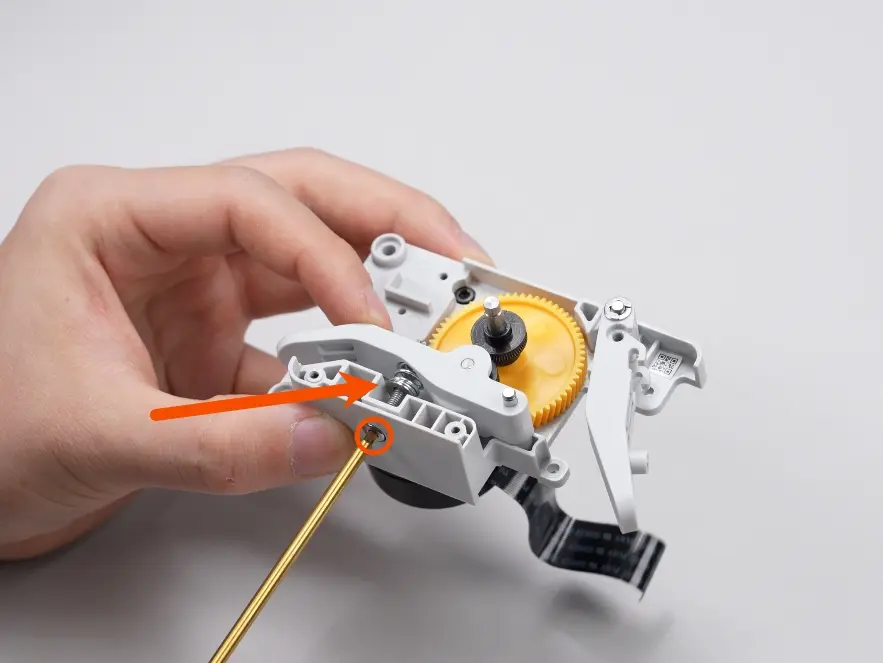

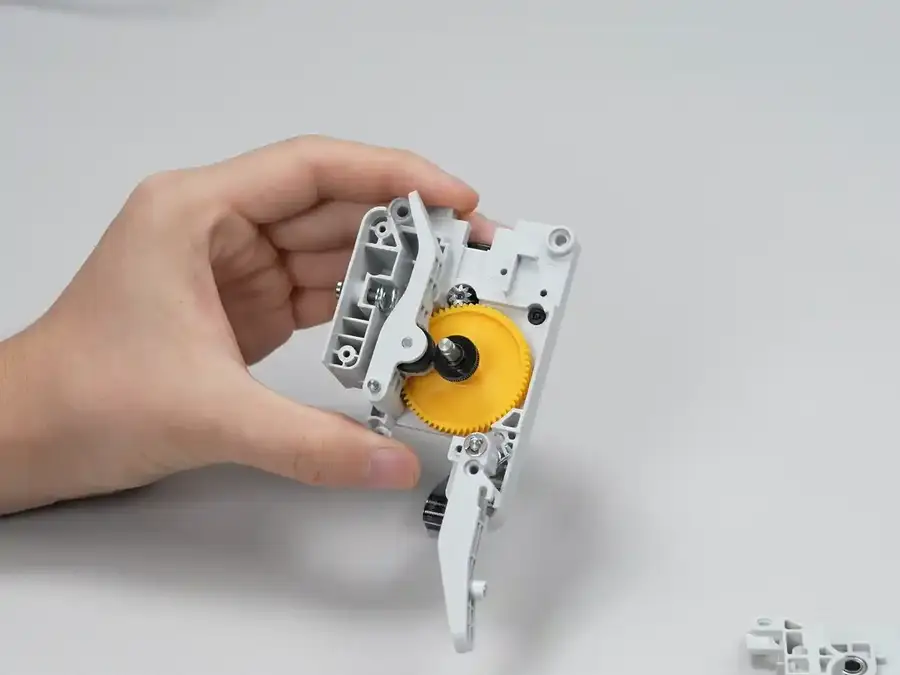

Brug en H2.0 unbrakonøgle til at løsne extruderens spændeskrue, og fjern derefter det drevne hjul, spændfjederen, topkappen og drivhjulet i denne rækkefølge.

Trin 5. Afmontér extruder-motoren

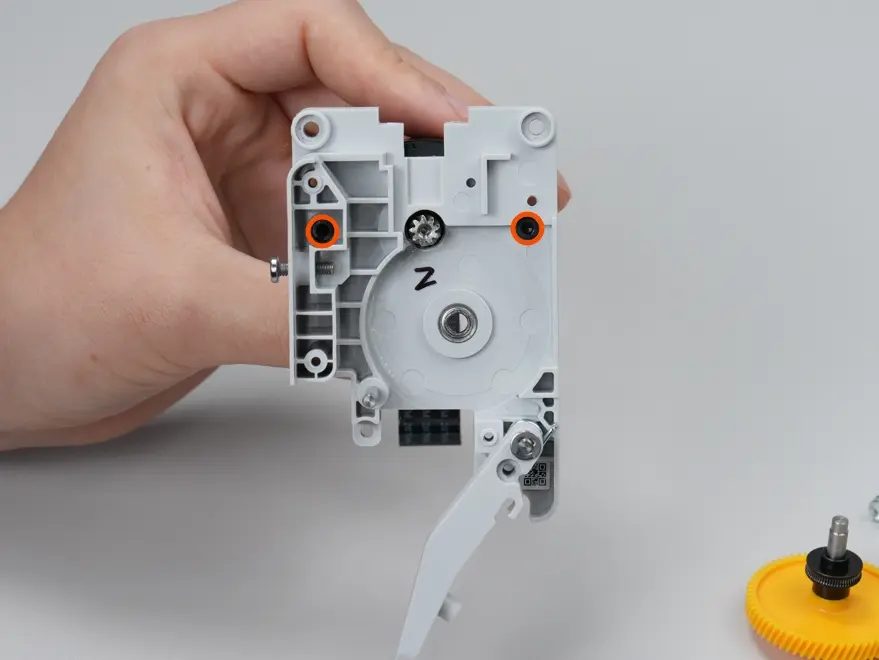

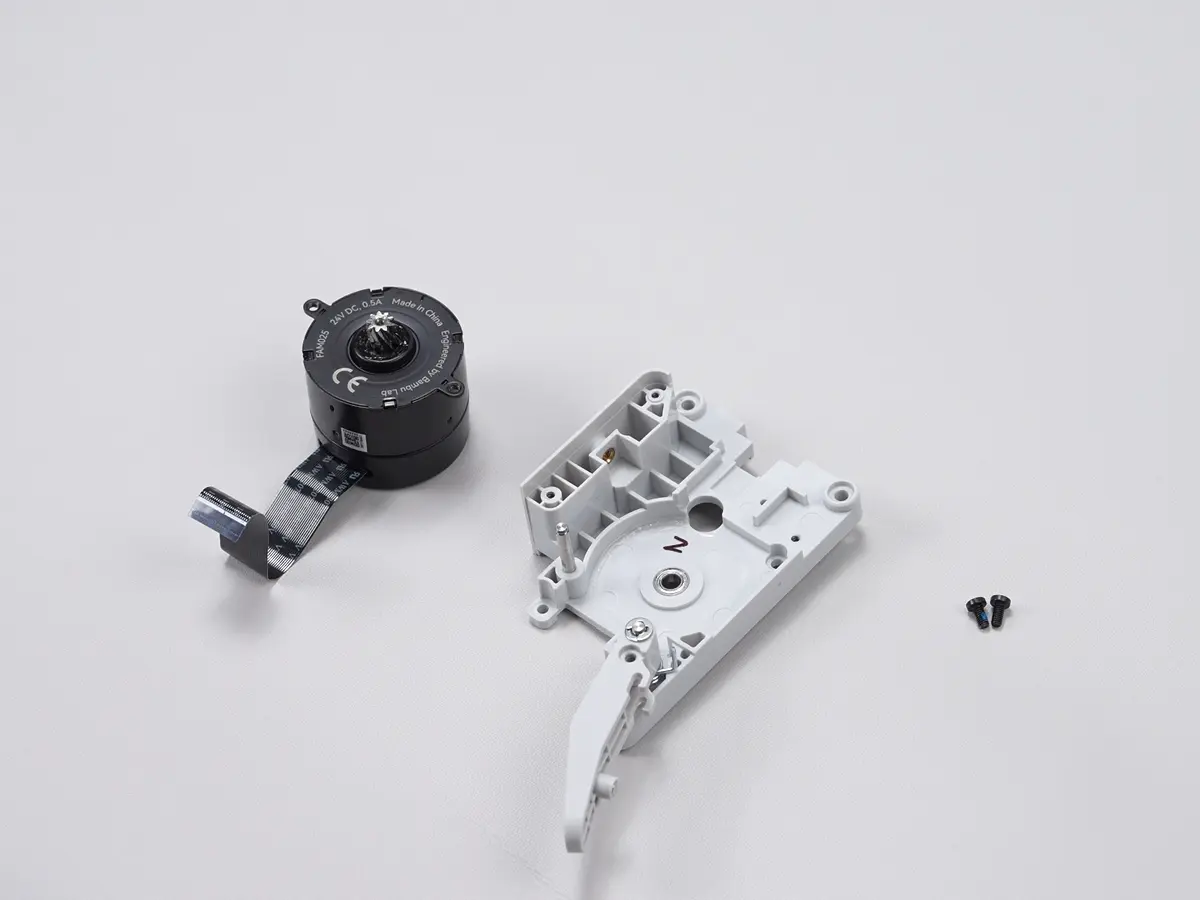

Brug en H2.0 unbrakoskruetrækker til at fjerne de to skruer vist nedenfor, og tag derefter A3508 extruder-motoren af.

Brug en H2.0 unbrakonøgle til at fjerne extruderens spændeskrue vist nedenfor.

Trin 6. Afmontér håndtaget til filamentskæreren

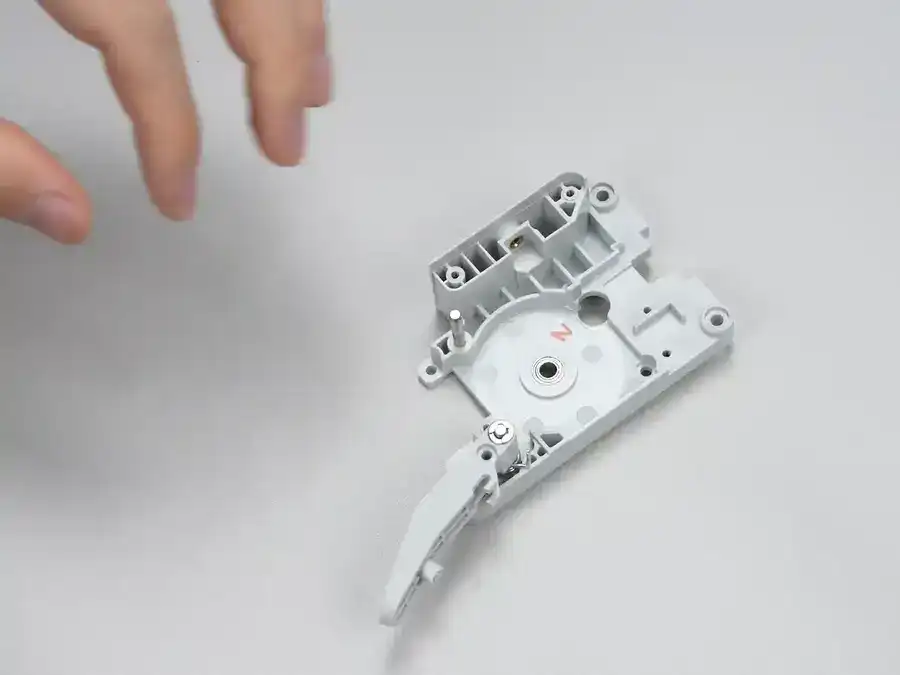

Brug en pincet eller et andet fladt værktøj (eller en kølelegeme, hvis du ikke har egnet værktøj) til forsigtigt at skubbe låsefjederen ud. Når den er fjernet, tager du håndtaget til filamentskæreren ud.

Når du fjerner låseringen, skal du trykke let på den, så den ikke springer af og bliver væk.

Montér A3508 extruder-motoren og bagdækslet til extruderen

Trin 1. Montér samlingen til filamentskærerens håndtag

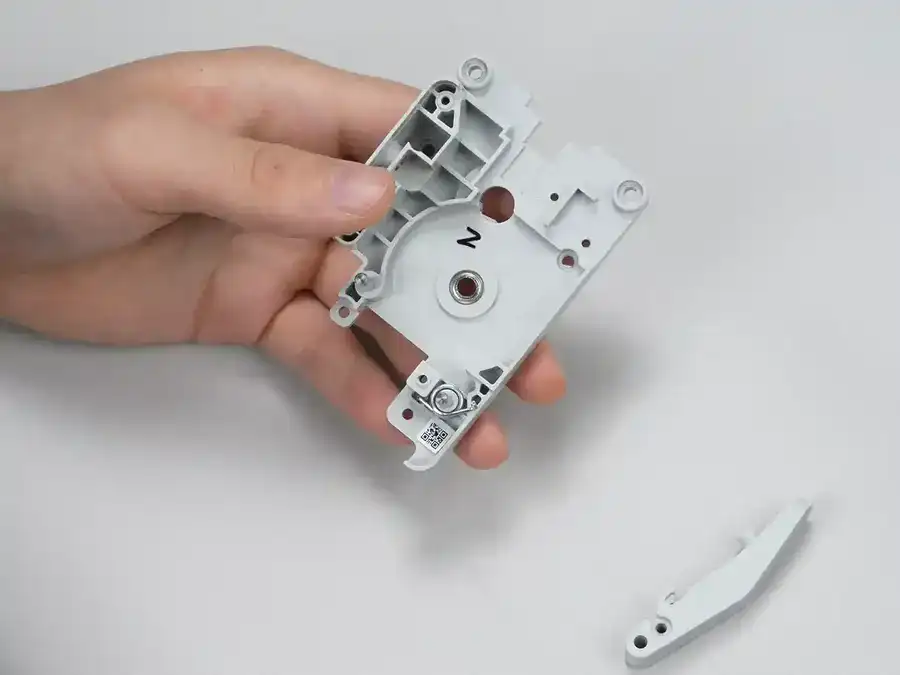

Som vist på billedet nedenfor monterer du torsionsfjederen, håndtaget til filamentskæreren og spændeskiven i denne rækkefølge, og monterer derefter låseringen.

Trin 2. Montér extruder-motoren

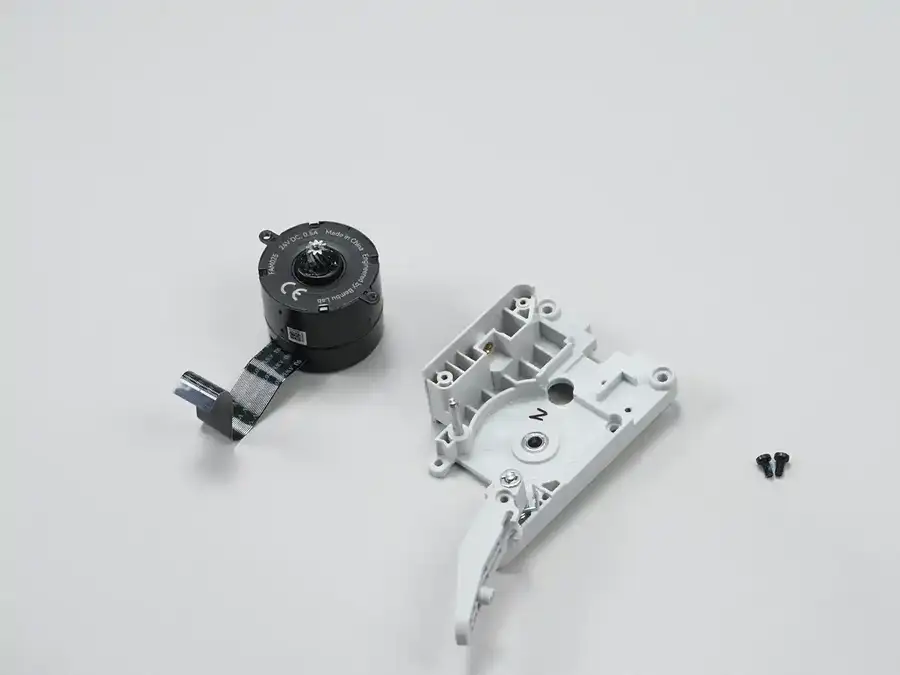

Sæt extruder-motoren i det tilhørende hul, så motorkablet vender nedad, og brug en H2.0 unbrakoskruetrækker til at spænde de to skruer, så motoren sidder fast.

Trin 3. Montér tandhjulssættet i extruderen

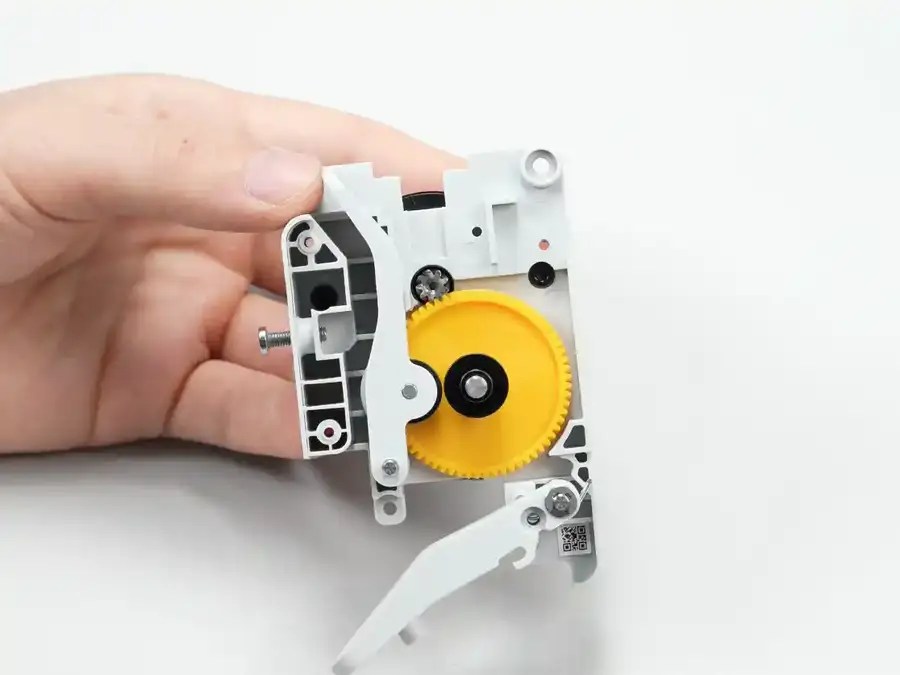

Montér drivhjulet, det drevne hjul, spændeskruen, spændfjederen og topkappen i denne rækkefølge, og spænd derefter spændeskruen.

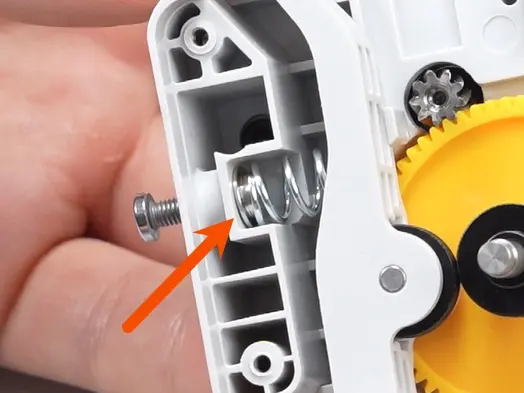

ℹ️ Bemærk: Fjederen og topkappen skal monteres i den rækkefølge, der er vist nedenfor, ellers fungerer extruderen ikke korrekt.

Trin 4. Montér frontdækslet

Kontrollér, at lejet i extruderens frontdæksel sidder på plads, montér derefter extruderens frontdæksel igen, og brug en H2.0 unbrakoskruetrækker til at spænde de fire skruer vist nedenfor, så det sidder fast.

Trin 5. Montér filamentskæreren

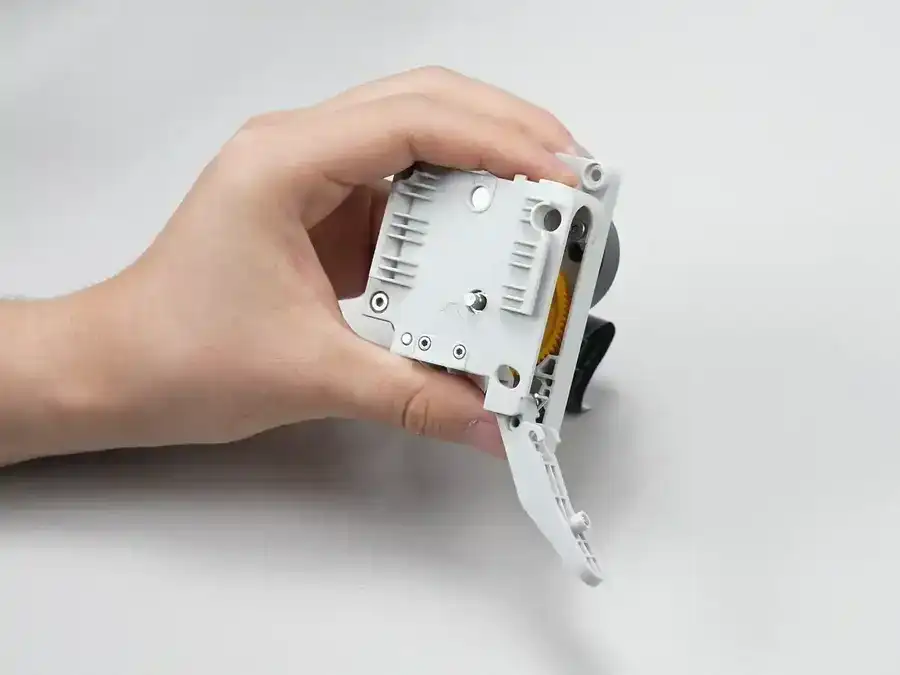

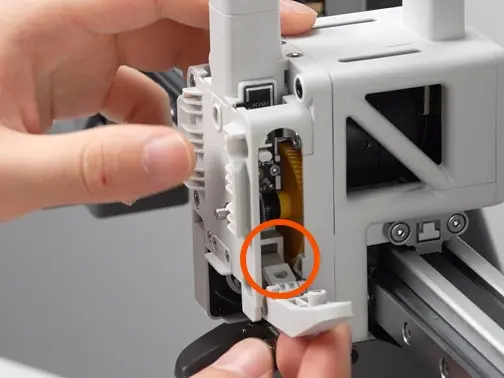

Montér skærebladet igen, og sørg for, at det sidder i extruderens slids. Brug derefter en H2.0 unbrakoskruetrækker til at fastgøre skærens håndtag med en skrue.

Montér derefter drejehjulet igen.

Trin 6. Montér extruder-enheden

Se guiden til udskiftning af extruder-enheden på A2L for at samle extruder-enheden igen.

Kontrollér at det er lykkedes

✅ Tilslut strømmen igen, tænd for maskinen, og betjen printeren for at indlæse og udtage filamentet. Hvis processen forløber problemfrit og der ikke vises fejlmeddelelser, er udskiftningen lykkedes.
