Udskiftningsguide til extruder-enheden på A2L

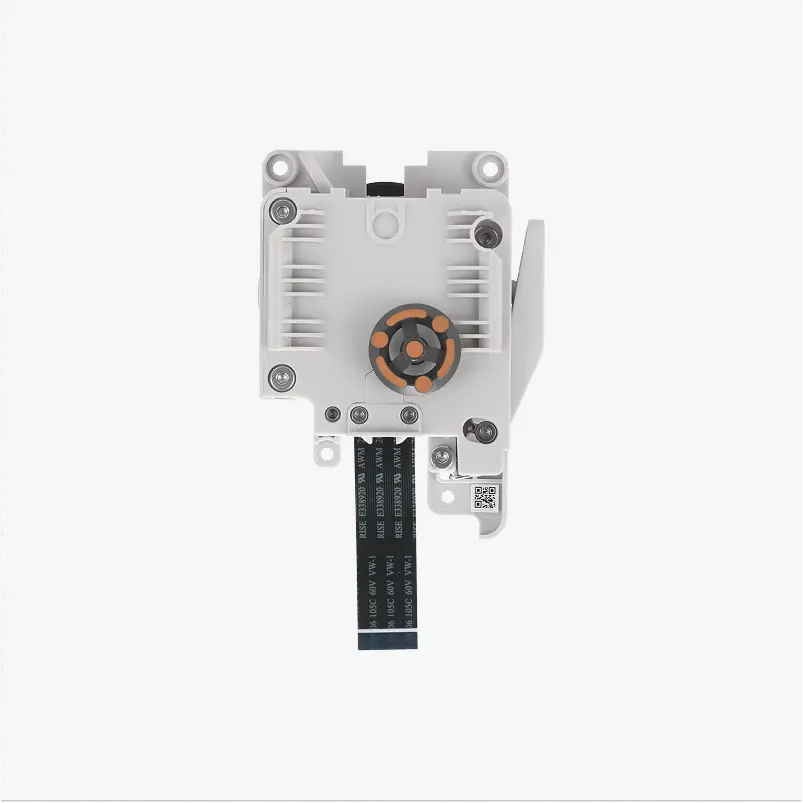

Extruder-enhed

🔎 Find A2L Extruder-enheden i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Extruderen er tilstoppet
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• A2L Extruder-enhed
• H2.0 unbrakonøgle
• Pincet (valgfrit)

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du være nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan medføre skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så hjælper vi dig hurtigst muligt.

Afmonter extruder-enheden

Trin 1. Fjern hotend og TH-board

Se den dedikerede wiki-side: Udskiftningsguide til silikonesok og hotend på A2L for at fjerne hotend-samlingen.
Se den dedikerede wiki-side: Udskiftningsguide til TB-board på A2L for at fjerne TB-boardet.

Trin 2. Fjern toolhead-filament-hubben

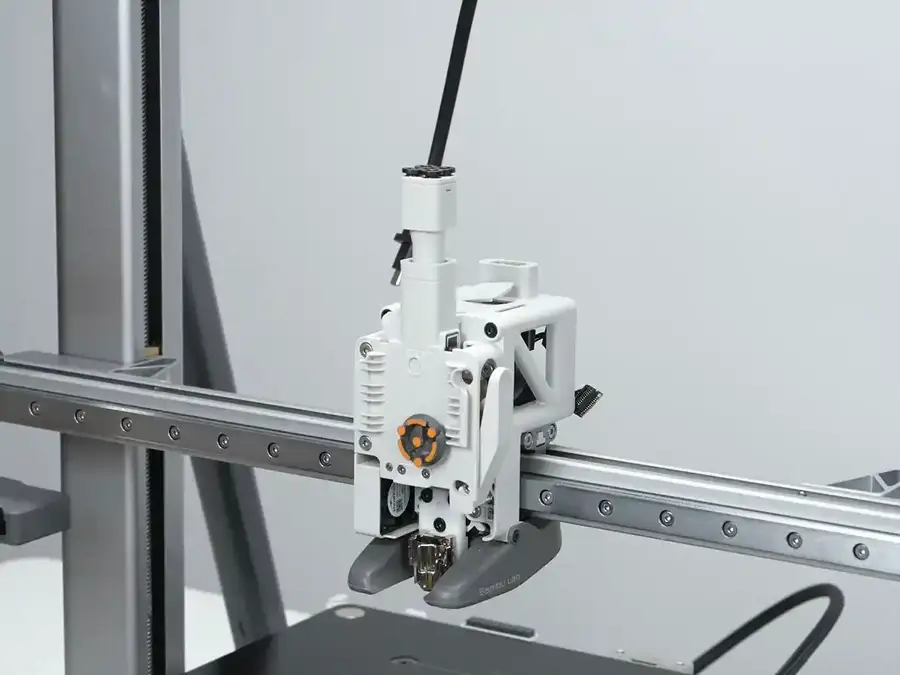

Brug en H2.0 unbrakonøgle til at skrue de to skruer ud, der holder toolhead-filament-hubben, træk den lodret opad og læg den på toolhead-beslaget.

ℹ️ Bemærk: Træk ikke fladkablet for langt ud, når du fjerner filament-hubben. Hvis fladkablet ved et uheld trækkes helt ud, så se wikien nedenfor for at skille adapterboardet til filamentskæremodulet ad og føre fladkablet korrekt.
Udskiftningsguide til adapterboard til skæremodul på A2L.

Trin 3. Fjern extruderen

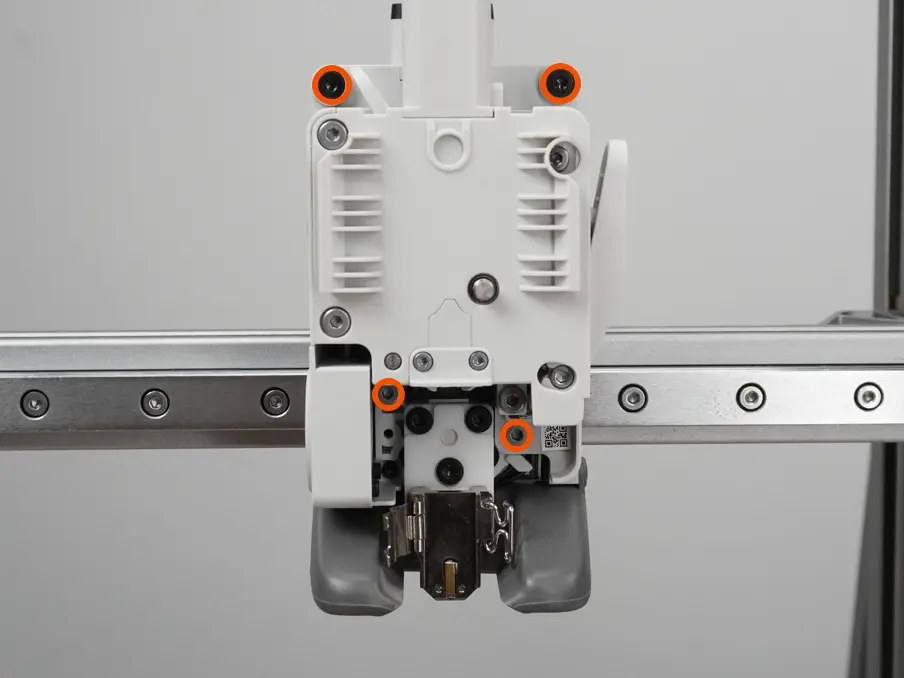

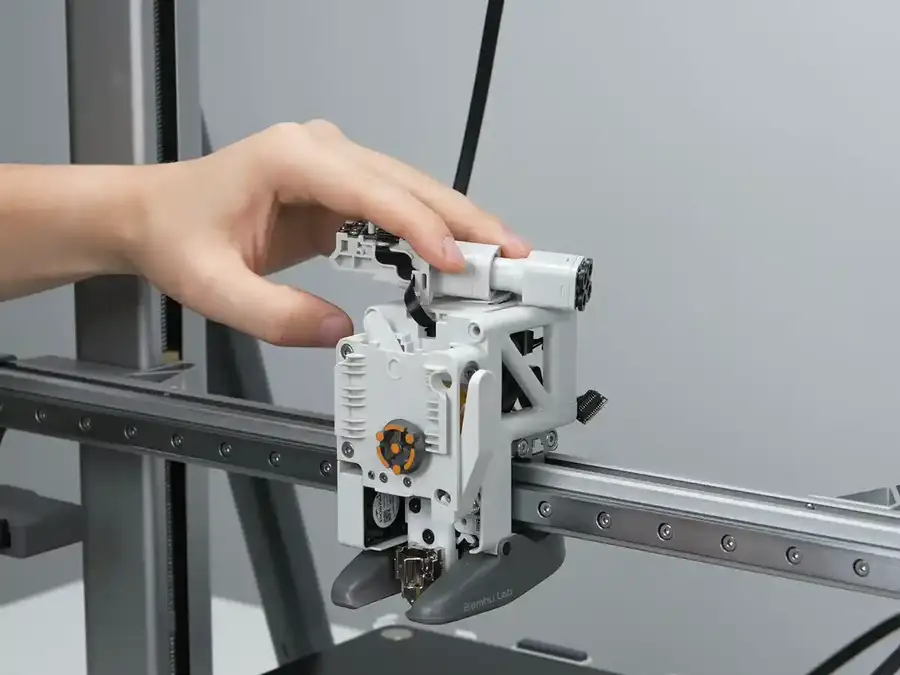

Brug en H2.0 unbrakonøgle til at skrue de fire skruer ud, der holder extruderen, og træk derefter den gamle extruder ud fremad.

Monter extruder-enheden

Trin 1. Monter extruderen

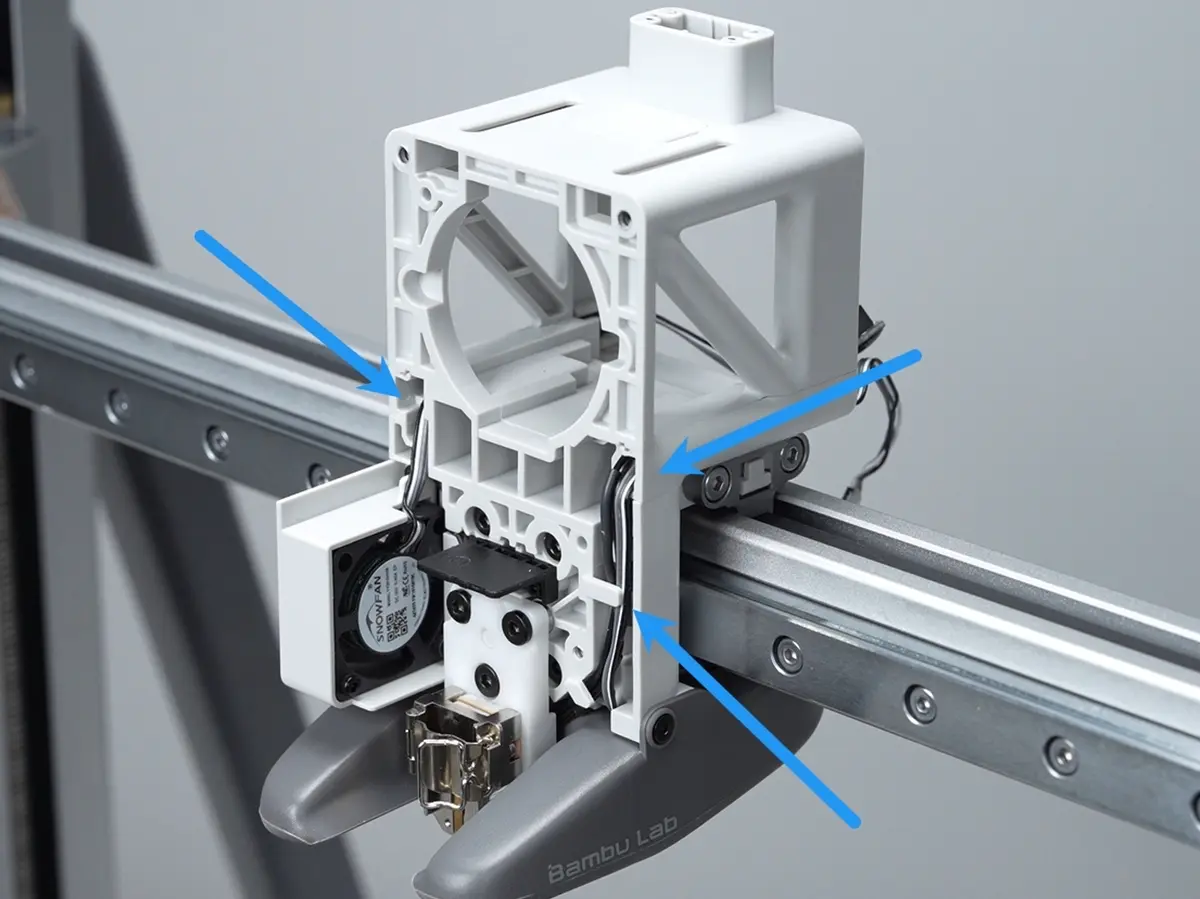

Sørg for, at kablerne på begge sider af toolheadet sidder ordentligt fast i kabelkanalerne, så de ikke kommer i klemme i de næste trin.

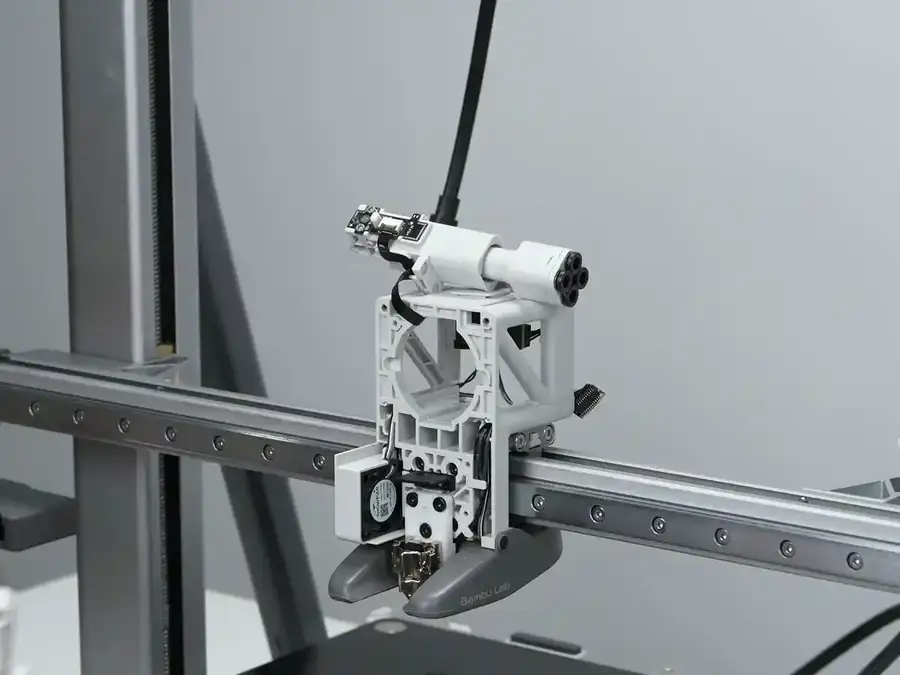

Skub extruderen ind i toolhead-beslaget, og pas på ikke at klemme fladkablet til Hall-sensorboardet og fladkablet til extruder-motoren. Brug en H2.0 unbrakonøgle til at fastgøre de fire skruer, så extruderen sidder solidt.

ℹ️ Bemærk: Før du monterer extruderen, så bekræft igen, at kablerne på begge sider ligger i kabelkanalerne, så de ikke kommer i klemme og bliver beskadiget.

Trin 2. Monter toolhead-filament-hubben

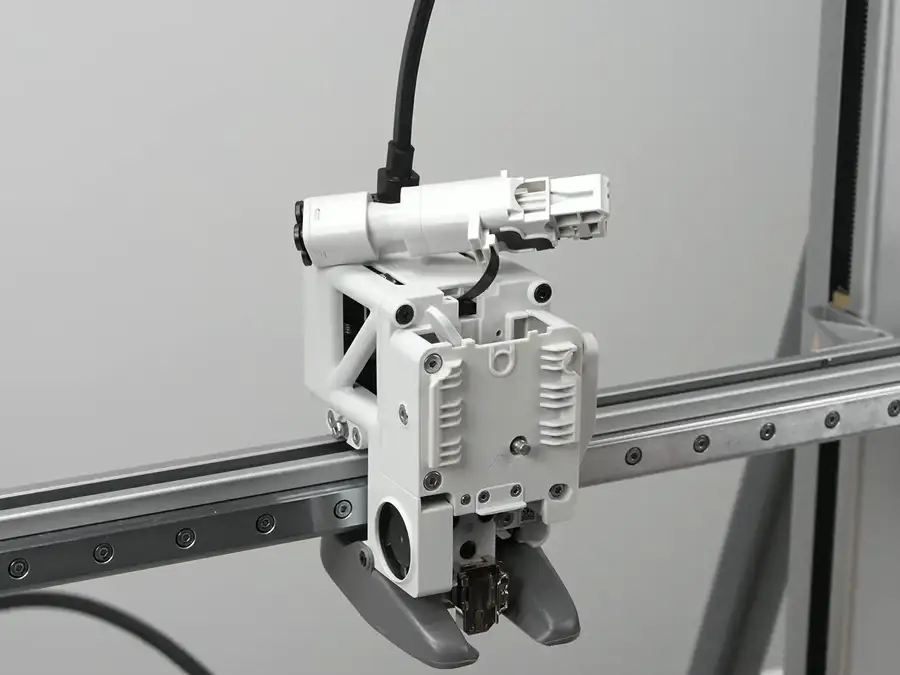

Sæt fem-vejs-samlingen ind i extruderen uden at klemme ledningerne, og brug en H2.0 unbrako-skruetrækker til at fastgøre de to skruer.

Trin 3. Monter TH-board og hotend

Se den dedikerede wiki-side: Udskiftningsguide til silikonesok på A2L for at montere silikonesokken.

Se den dedikerede wiki-side: Udskiftningsguide til TH-board på A2L for at montere TH-boardet.

Bekræft at det virker

✅ For at sikre, at alt fungerer korrekt, så tænd printeren og prøv at indlæse filament. Hvis filamentet fremføres normalt, er monteringen korrekt.
