Udskiftning af adapterprint til skæremodul på A2L

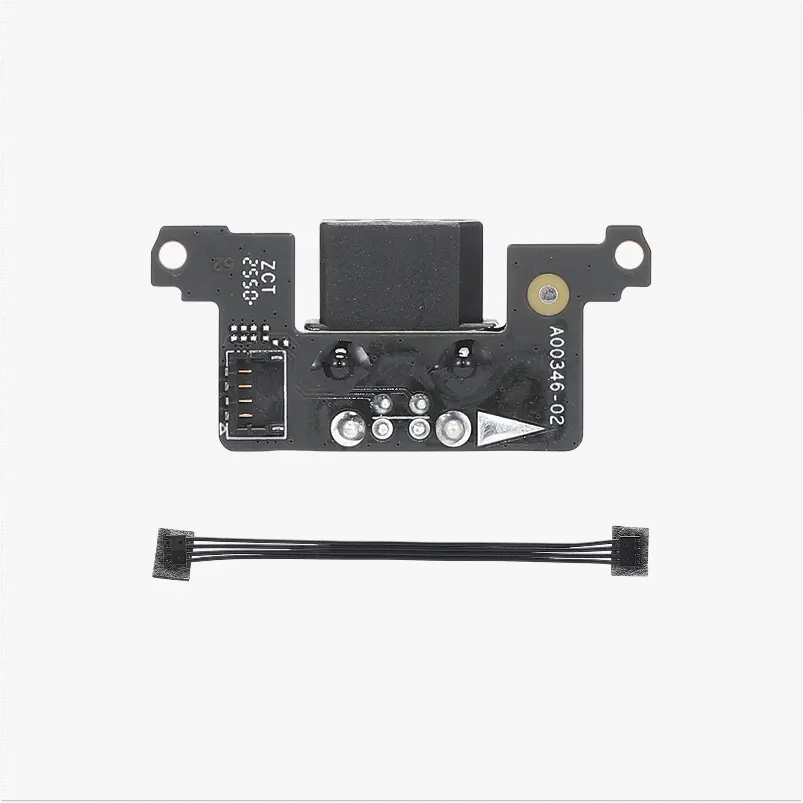

Adapterprint til skæremodul

🔎 Find adapterprintet til skæremodulet i Bambu Lab-butikken.

Hvornår skal det udskiftes

• Der er fysisk skade eller funktionsfejl på skæremodulets sokkel
• Udskiftning anbefalet efter kontakt med Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• Adapterprint til skæremodul
• H1.5 unbrakonøgle
• Pincet (valgfrit)

Videoguide

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og ledninger i toolhead. Hvis du arbejder med printeren tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og koble den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer i forbindelse med denne guide, anbefaler vi, at du opretter en teknisk ticket vedrørende dit problem, så hjælper vi dig hurtigst muligt.

Afmontér adapterprintet til skæremodulet

Trin 1. Fjern TH-printet

Se guiden til udskiftning af TH-printet på A2L for at afmontere TH-printet.

Trin 2. Fjern adapterprintet til skæremodulet

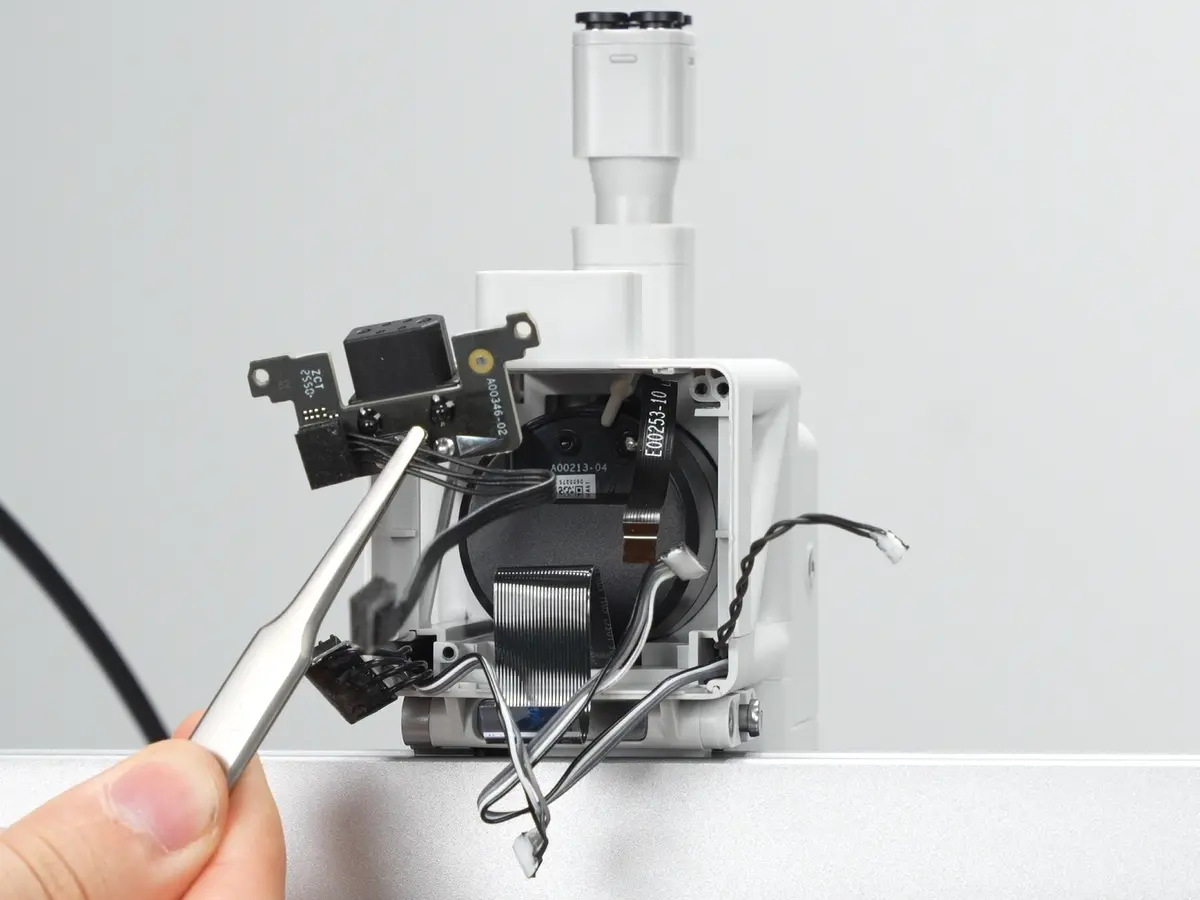

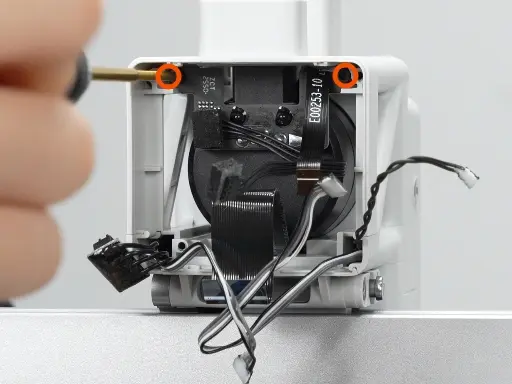

Brug en H1.5 unbrako-skruetrækker til at fjerne de to fastgørelsesskruer, og tag derefter adapterprintet til skæremodulet af.

Trin 3. Frakobl adapterprintets fladkabel

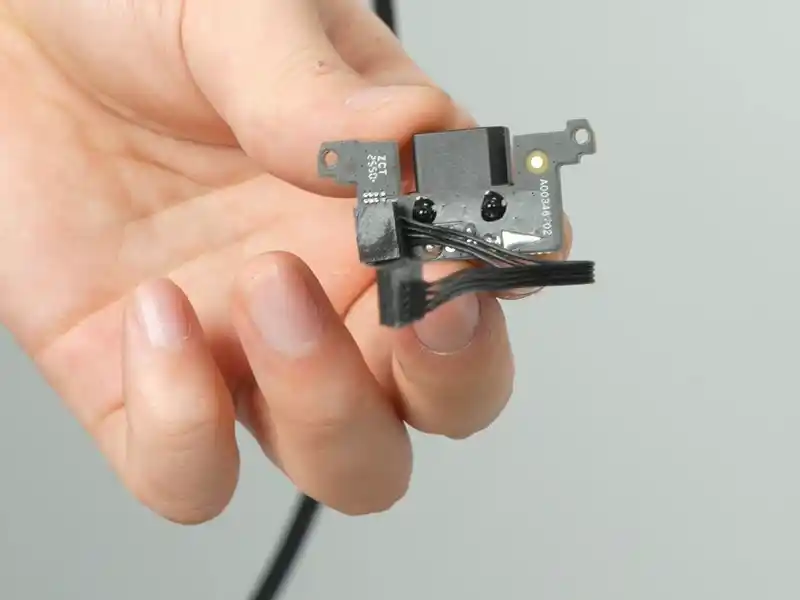

Hold fast i stikkets bund med hånden, og løft det lige opad væk fra PCB-overfladen for at låse stikket op.

Træk ikke kablet vandret, så du undgår at beskadige stikket.

Montér adapterprintet til skæremodulet

Trin 1. Tilslut adapterprintets fladkabel

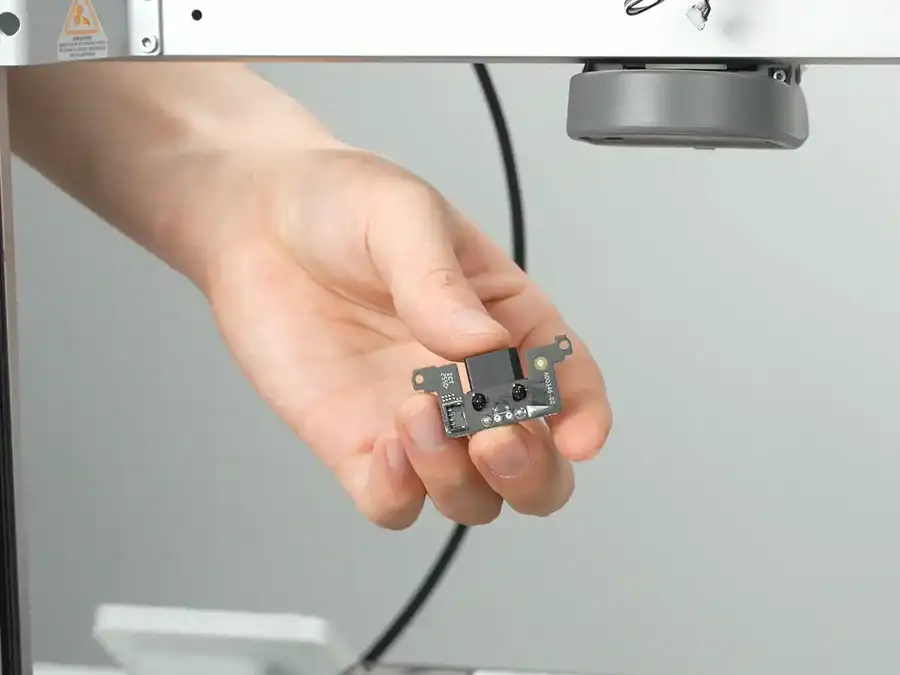

Ret fladkablets terminal ind efter hunstikket som vist, og tryk det fast ned for at sikre en sikker forbindelse.

Trin 2. Montér adapterprintet til skæremodulet

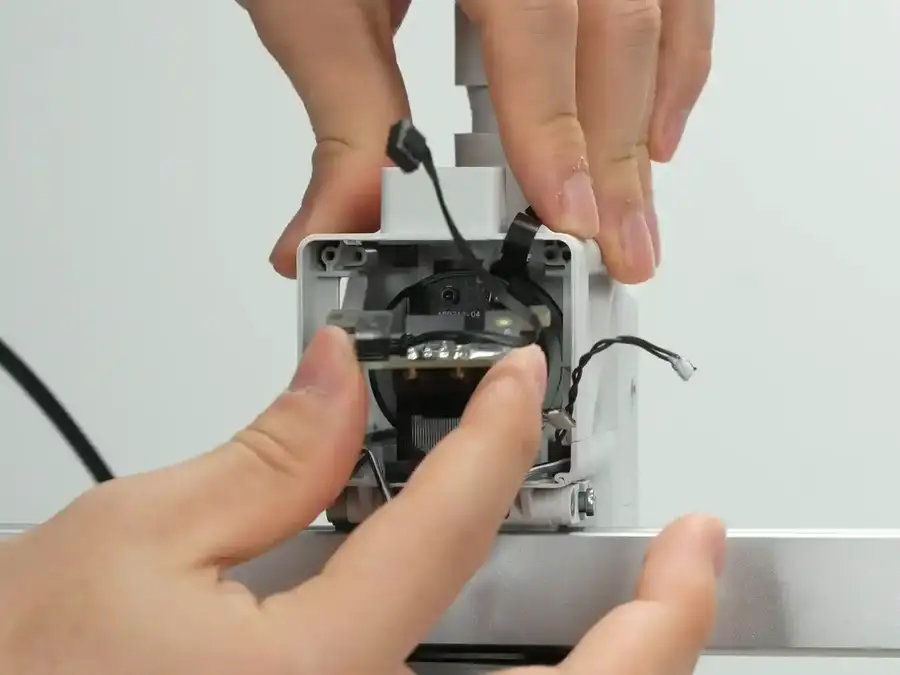

Løft forsigtigt fladkablet til Load Hall-sensorprintet, læg adapterprintet til skæremodulet i den tilsvarende position i toolheadets beslag, ret skruehullerne ind, og spænd de to fastgørelsesskruer med en H1.5 unbrako-skruetrækker.

ℹ️ Bemærk: Kontrollér før du spænder skruerne, at fladkablet til Load Hall-sensorprintet ikke kommer i klemme under adapterprintet, så det ikke beskadiges.

Trin 3. Montér TH-printet

Se guiden til udskiftning af TH-printet på A2L for at montere TH-printet igen.

Bekræft at det virker

✅ Tænd for printeren, tilslut skæremodulet, og kør modulets initialiseringsprogram på printerens betjeningsskærm. Hold øje med, om initialiseringen forløber uden fejl. Hvis den gør, er udskiftningen lykkedes.
