Udskiftning af hotend-varmeenheden på A2L

Hotend-varmeenhed

🔎 Find A2L hotend-varmeenheden i Bambu Lab-butikken.

Hvornår skal den udskiftes

• Det sammensatte skruegevind på hotend-varmeenheden er gået over gevind
• Der er dårlig printkvalitet i første lag
• Temperaturstyringen på hotend fungerer ikke korrekt
• Udskiftning anbefalet af Bambu Labs tekniske support

Nødvendigt værktøj og materialer

• Hotend-varmeenhed
• H2.0 unbrakoskruetrækker
• Pincet (valgfrit)

Udskiftning af hotend-varmeenheden tager omkring 25 minutter.

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende, at du slukker printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, der fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende, at du slukker printeren og kobler den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til denne guide, anbefaler vi, at du opretter en teknisk ticket om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

Afmontér hotend-varmeenheden

Trin 1. Afmontér toolheadets frontdæksel

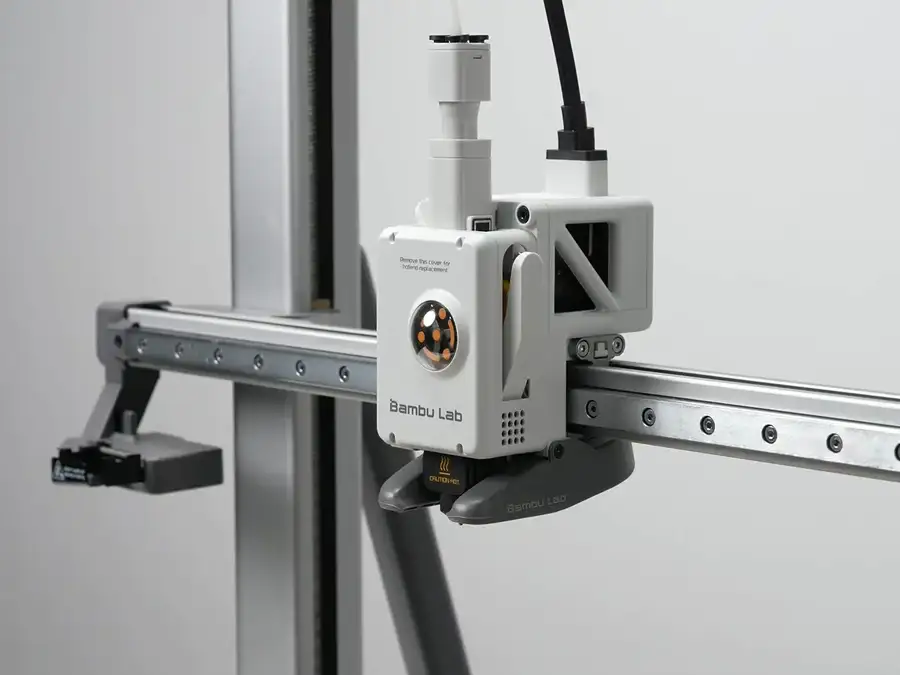

Hold om den nederste del af toolheadets frontdæksel, undgå området med hotend-køleblæseren, og løft opad for at fjerne frontdækslet.

Trin 2. Fjern silikonesokken fra hotend

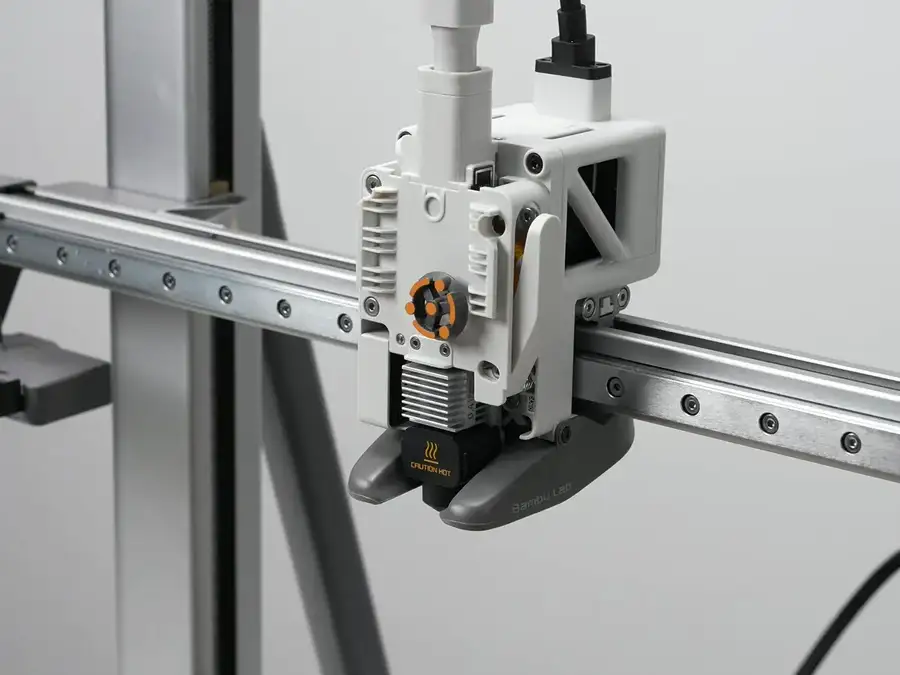

Hold i begge sider af silikonesokken ved højtemperaturmærket, og træk bestemt nedad og diagonalt for at fjerne sokken.

Trin 3. Afmontér hotend

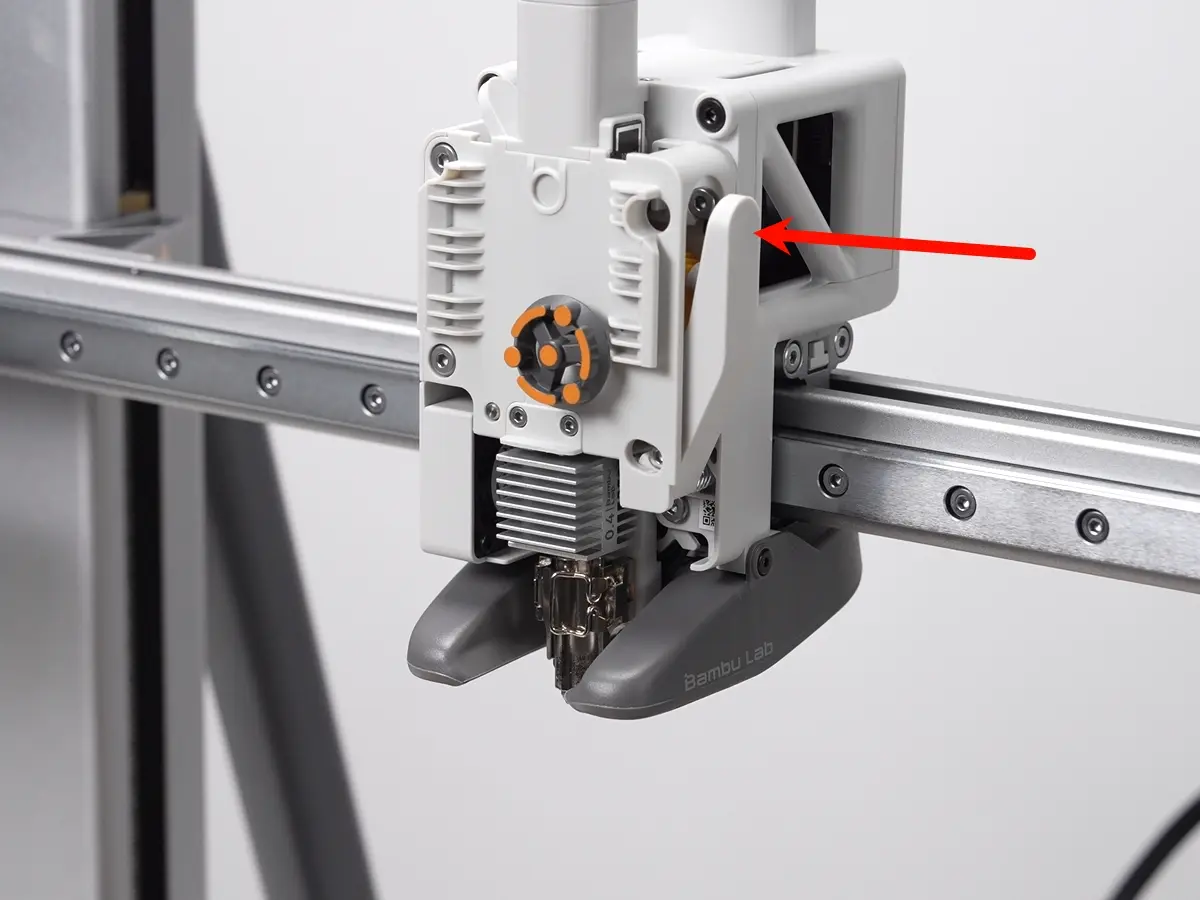

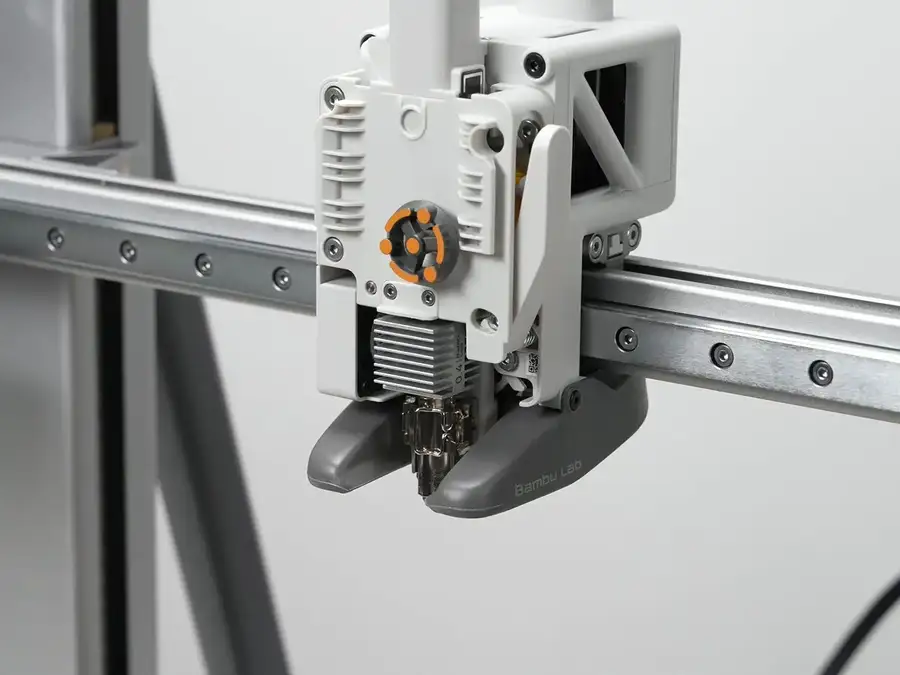

Sørg for, at hotend er kølet ned til stuetemperatur, og at filamentet er skåret over. Hvis det ikke er skåret over, tryk på filamentskæreren for at skære filamentet over. Lås hotendets låsetap op, hold om kølelegemet i top og bund, og fjern hotend.

Trin 4. Afmontér toolheadets bagdæksel

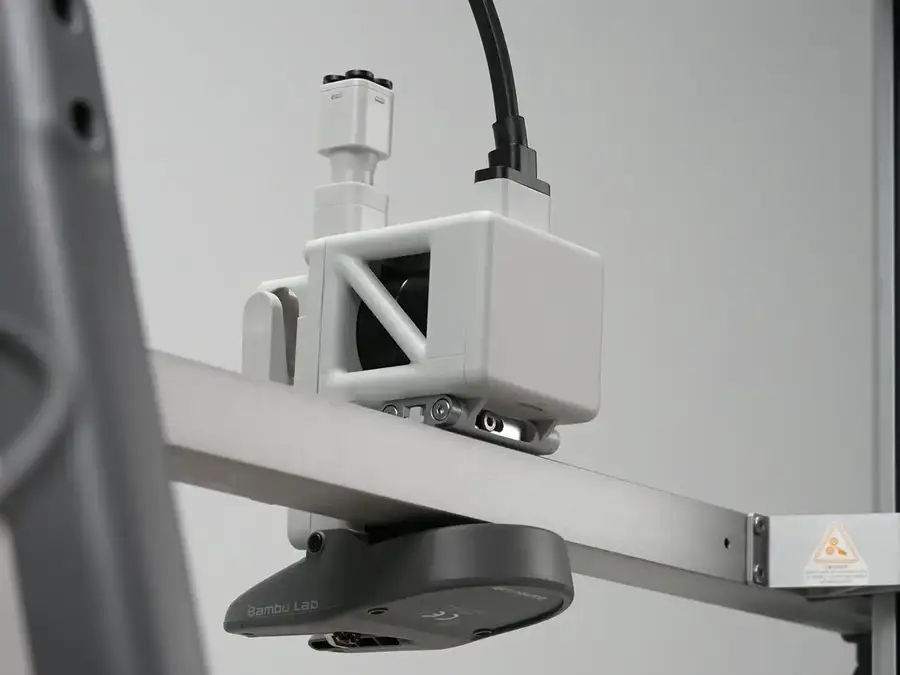

Brug hånden eller spidsen af en pincet til at hage fat i rillen i bunden af toolheadets bagdæksel, og træk derefter opad for at fjerne det.

Trin 5. Flyt extruderenheden

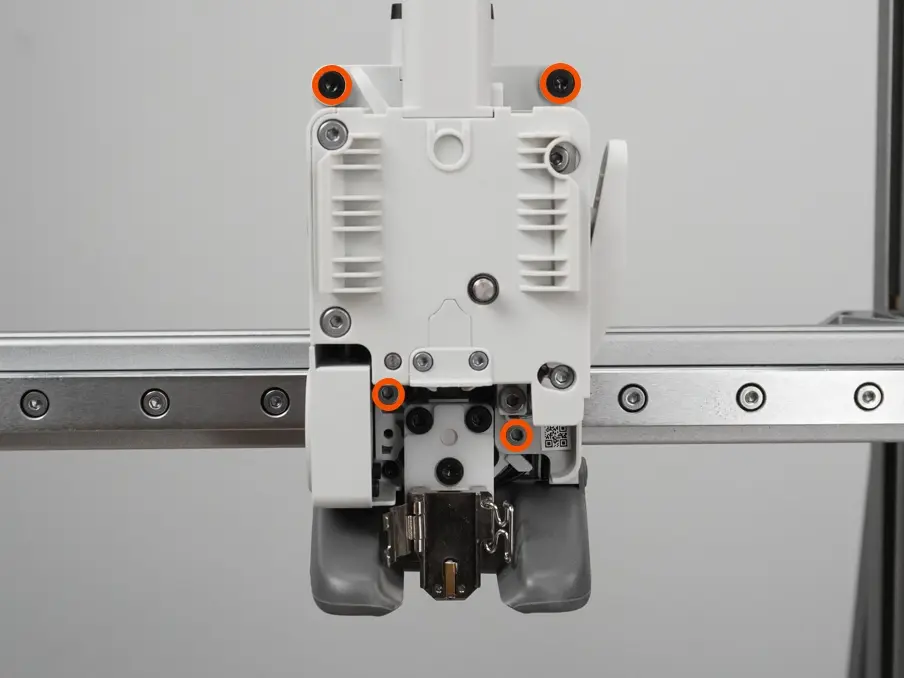

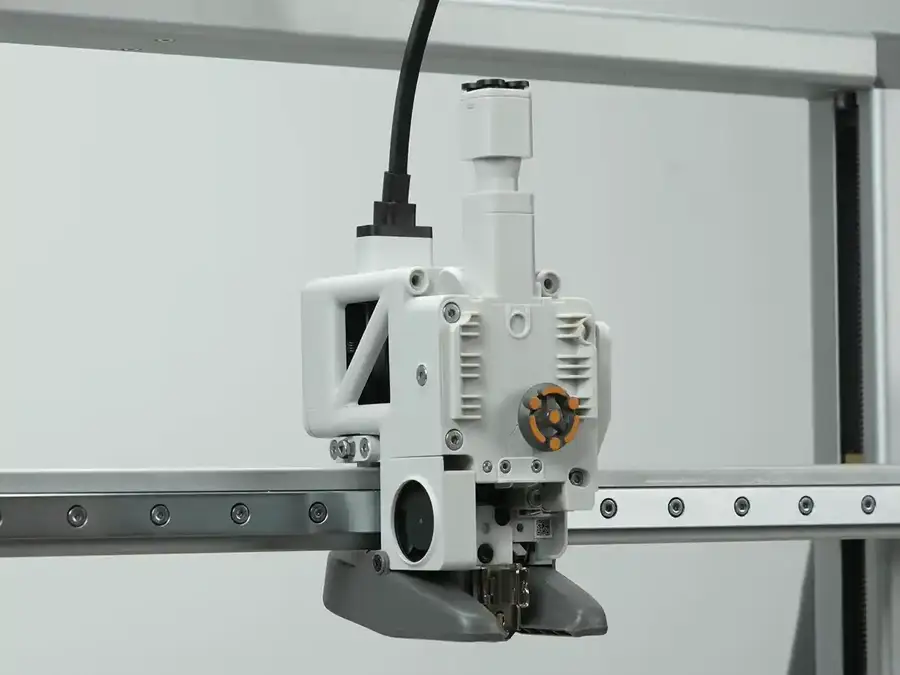

Brug en H2.0 unbrakoskruetrækker til at fjerne de fire viste skruer, og træk derefter extruderen cirka 5-8 mm fremad for at give plads til at frakoble hotend-varmeenhedens kabler.

ℹ️ Bemærk: Træk ikke extruderen ud med magt, da du kan beskadige kablerne bagved.

Trin 6. Afmontér toolheadets højre ledningsdæksel

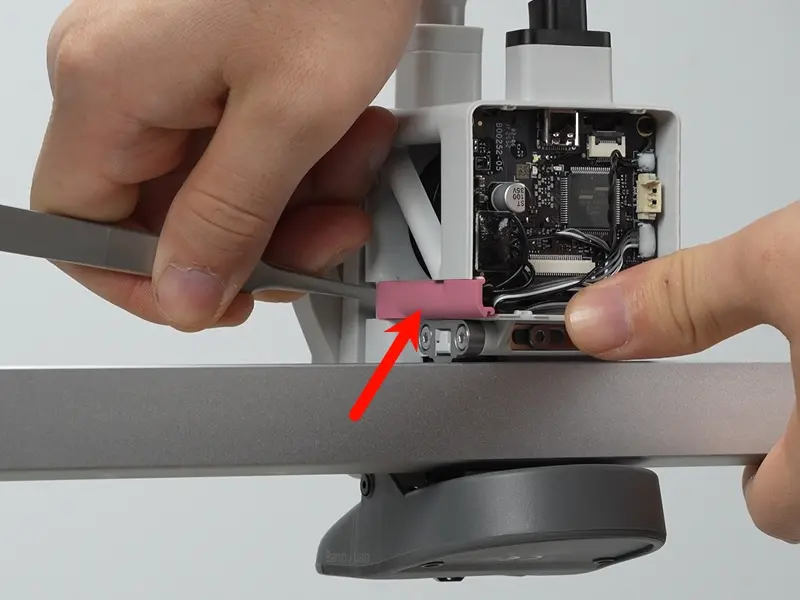

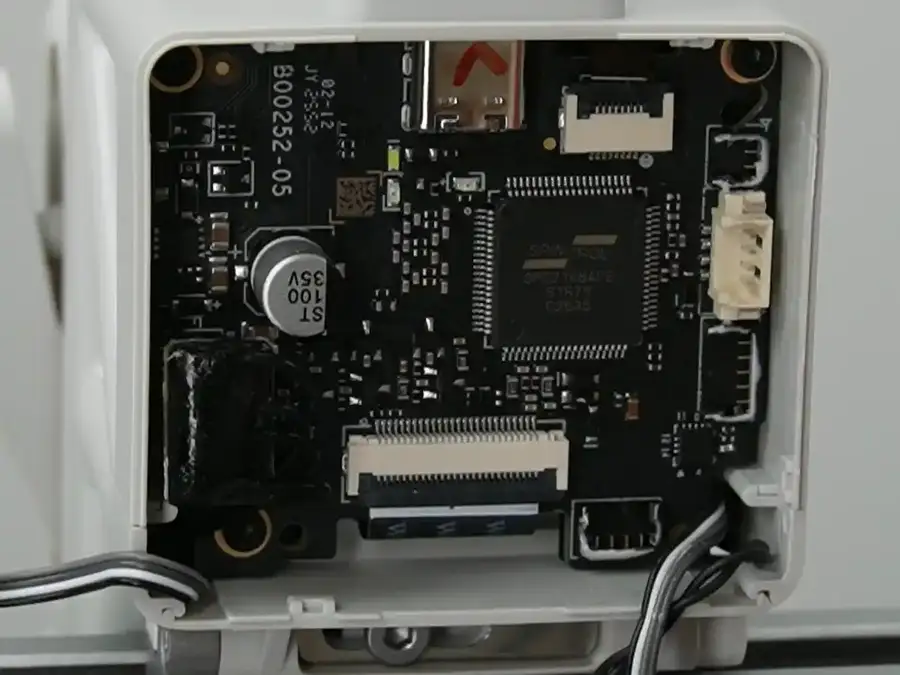

Skub toolheadets højre ledningsdæksel bagud som vist, og frakobl derefter hotend-varmeenhedens stik.

Trin 7. Afmontér hotend-varmeenheden

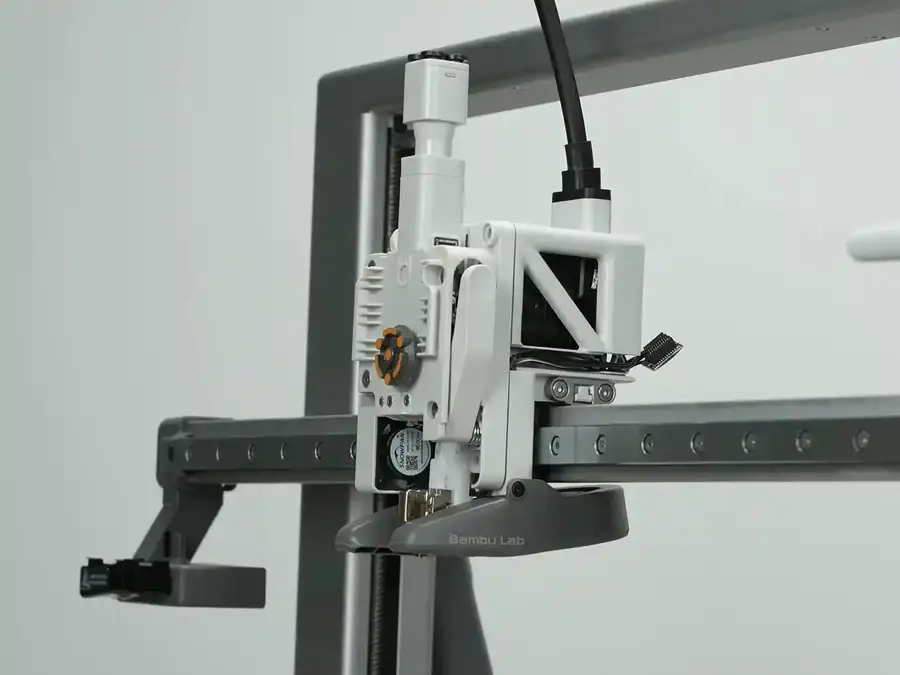

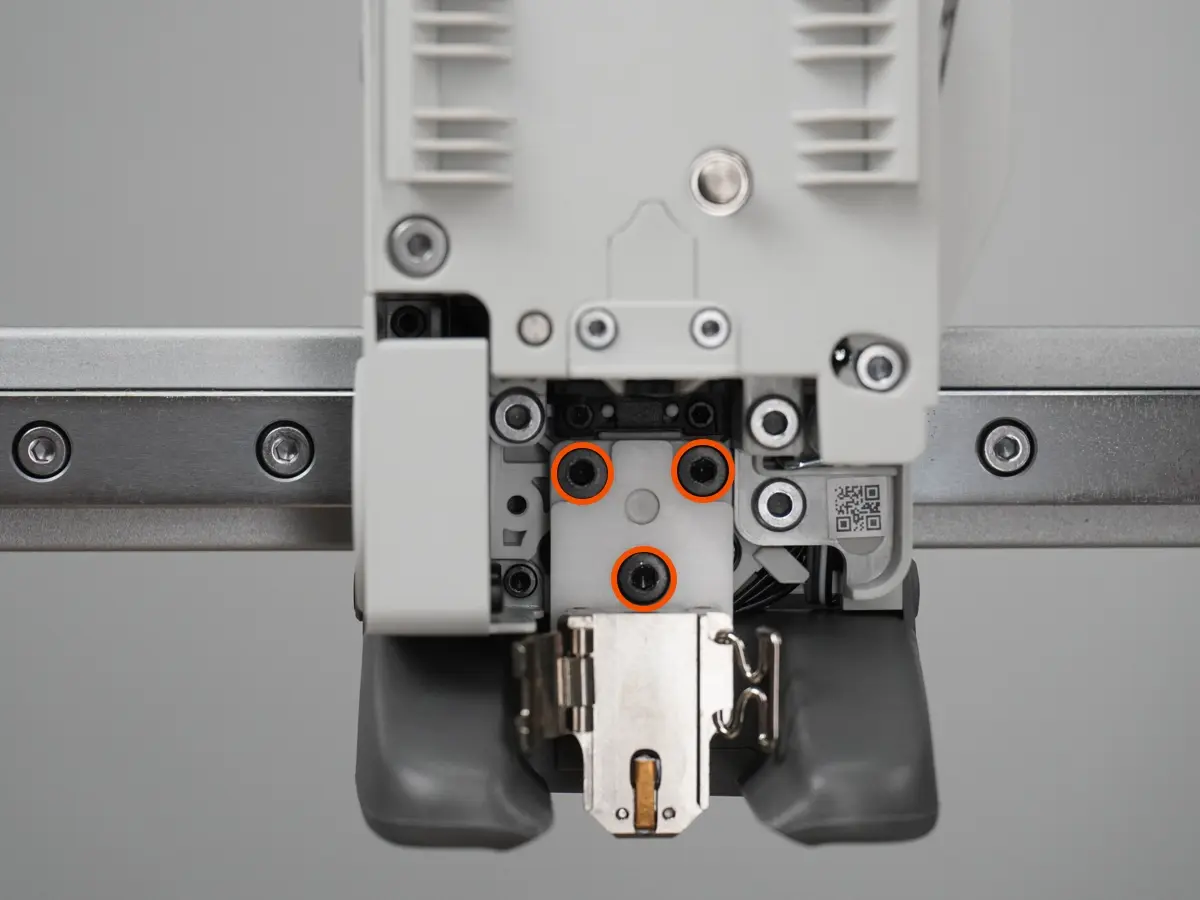

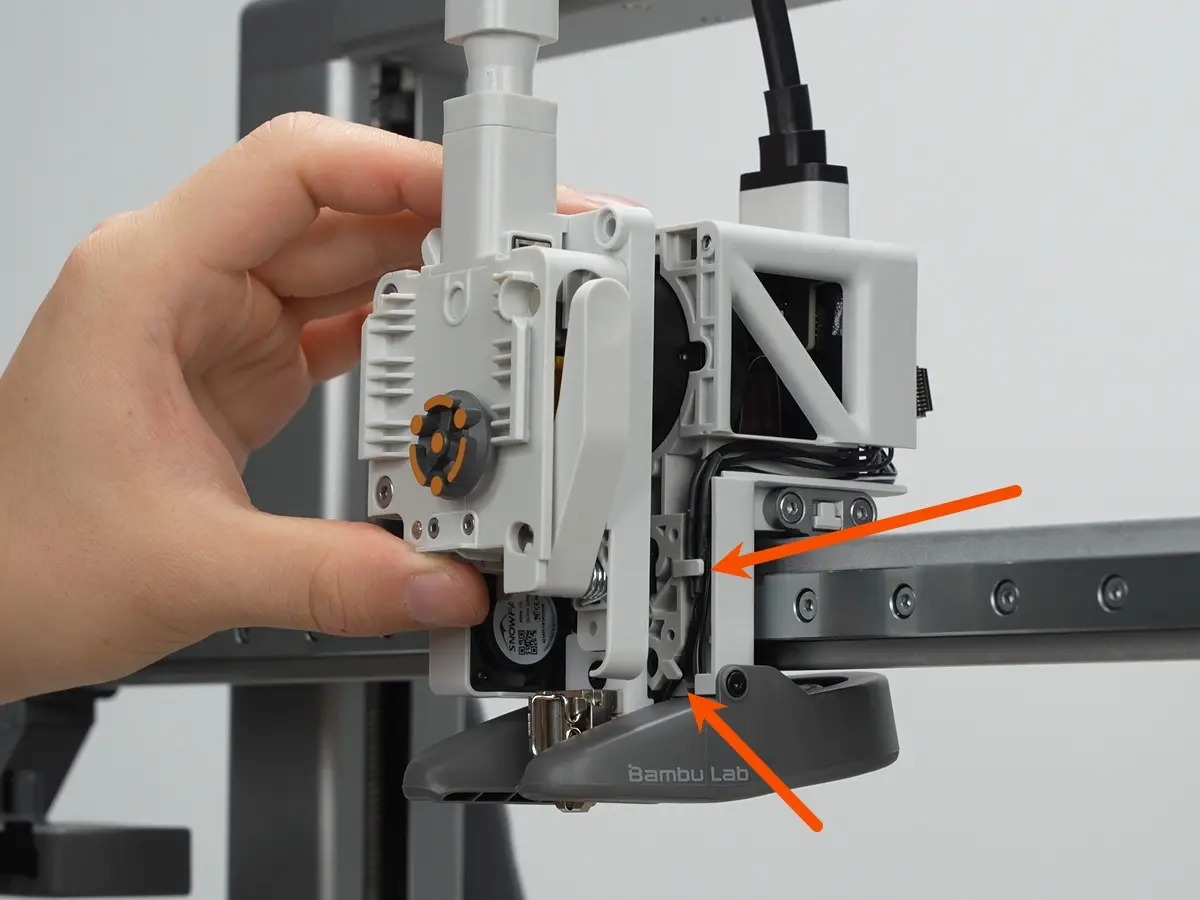

Brug en H2.0 unbrakoskruetrækker til at fjerne de tre viste skruer, og tag derefter hotend-varmeenheden ud.

Montér hotend-varmeenheden

Trin 1. Montér hotend-varmeenheden

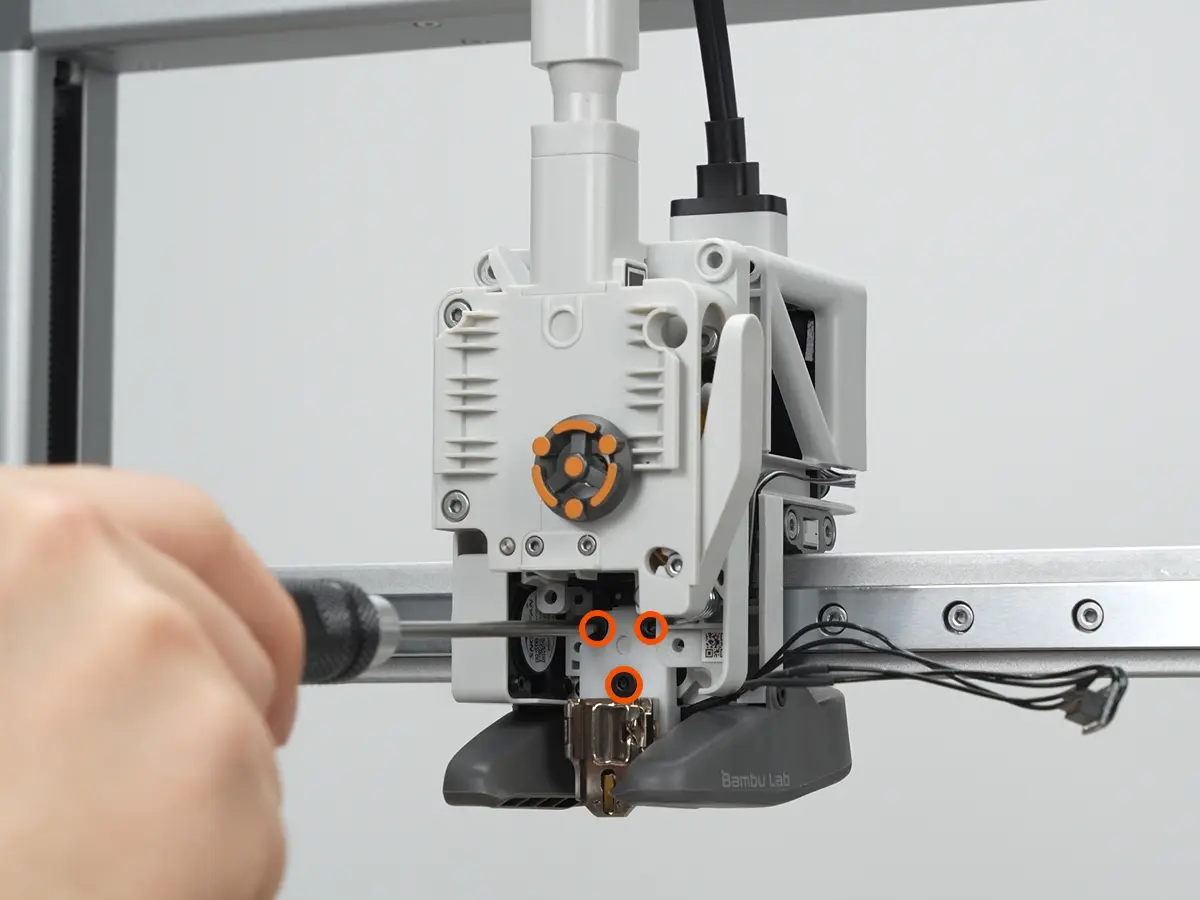

Placér hotend-varmeenheden i monteringspositionen, fastgør den med de tre skruer ved hjælp af en H2.0 unbrakoskruetrækker, og ordn kablerne.

Trin 2. Montér extruderenheden

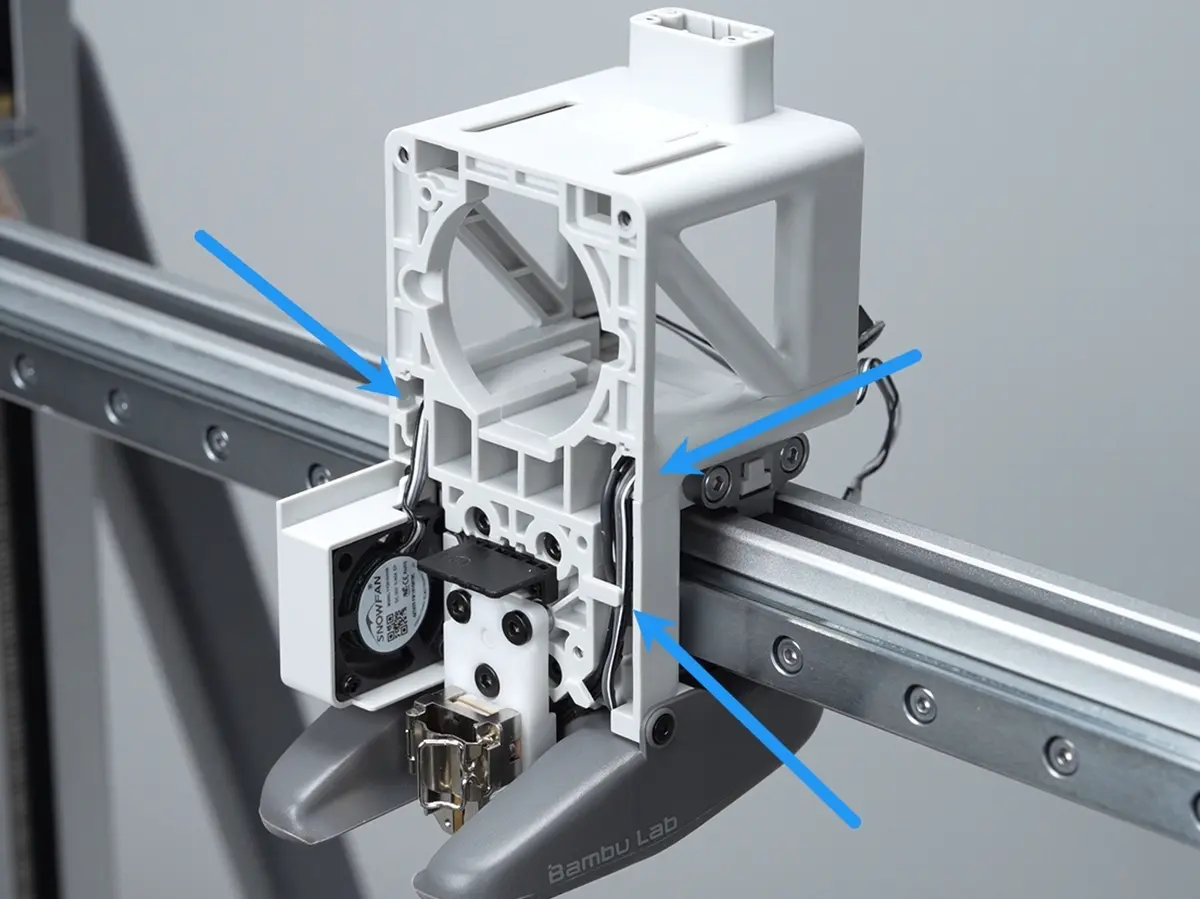

Sørg for, at kablerne i begge sider sidder sikkert i ledningsrillerne, så de ikke kommer i klemme under monteringen af extruderen.

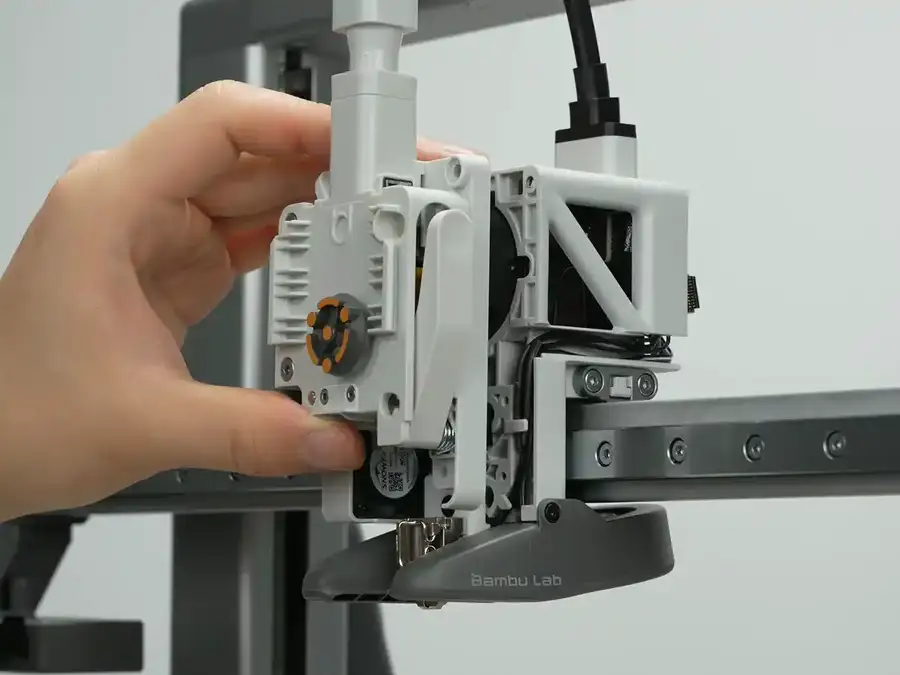

Skub extruderen tilbage til sin oprindelige position, og fastgør den med fire skruer ved hjælp af en H2.0 unbrakoskruetrækker.

Trin 3. Montér toolheadets højre ledningsdæksel

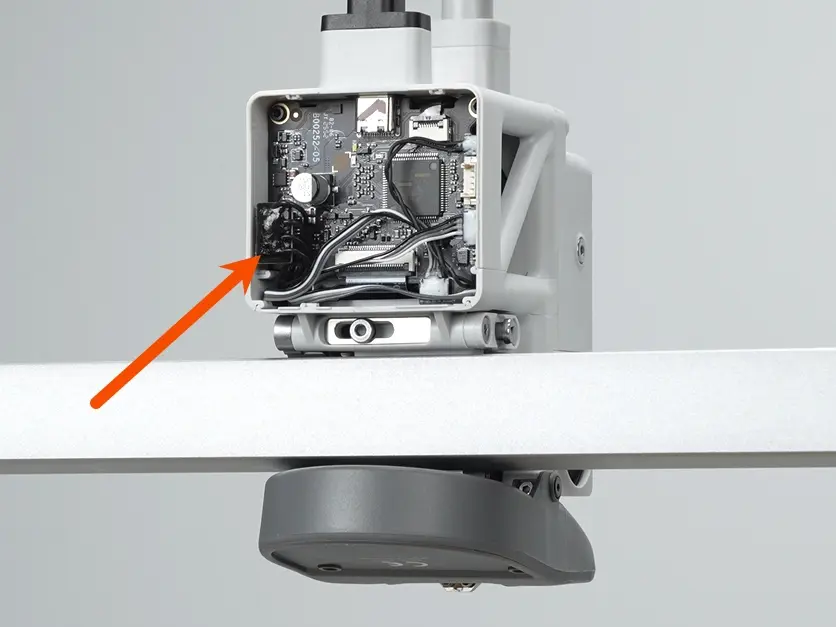

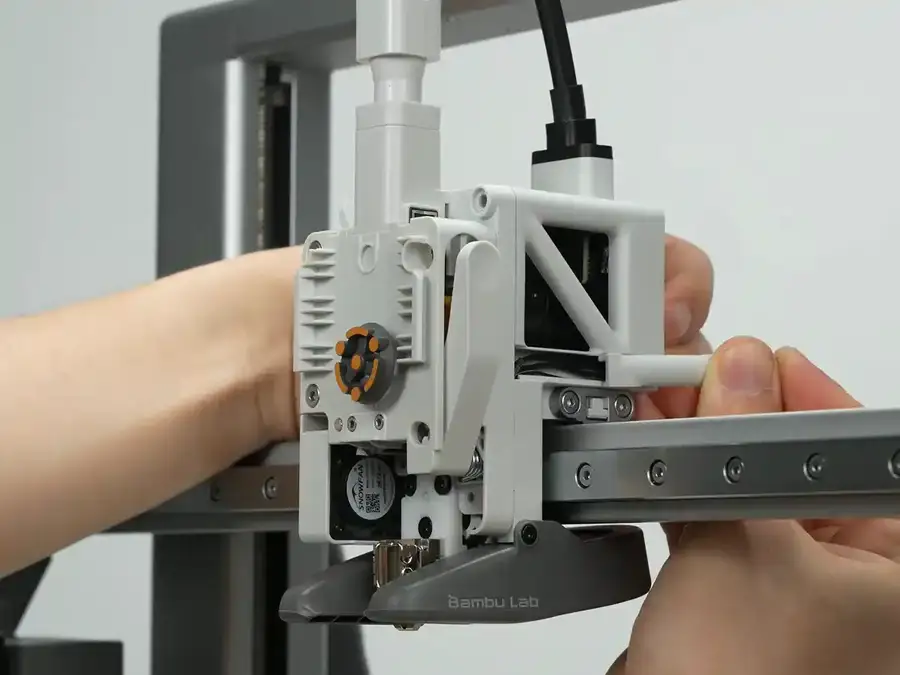

Skub det højre ledningsdæksel ind i toolheadet, og sæt hotend-varmeenhedens stik i.

Trin 4. Montér toolheadets bagdæksel

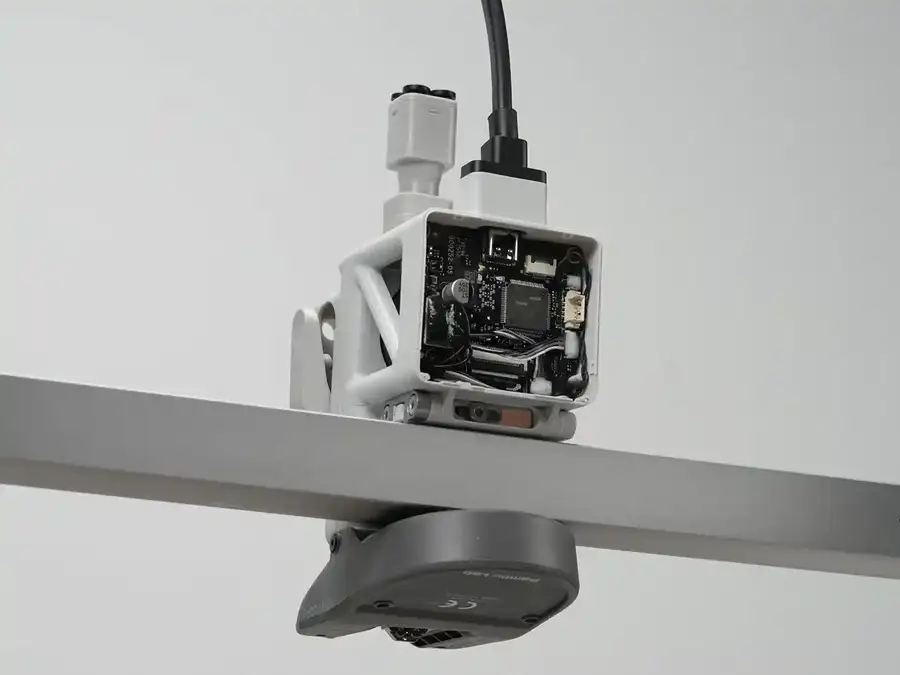

Sæt låsetapperne på toppen af toolheadets bagdæksel på plads, og luk det. Tryk på nederste venstre og højre kant af bagdækslet for at sikre, at det sidder fast.

Trin 5. Montér hotend

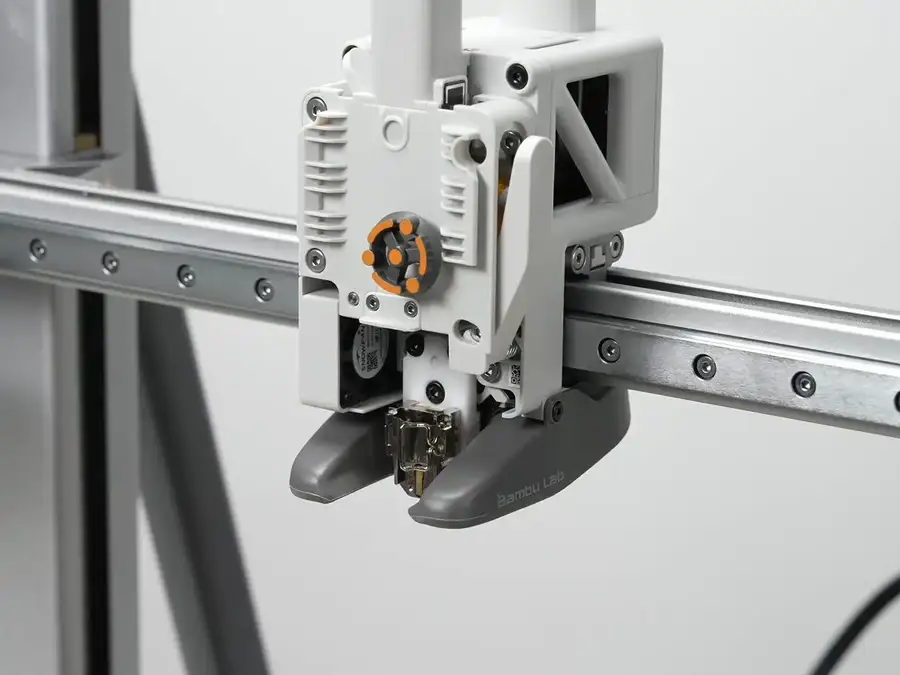

Sørg for, at hotendets låsetap er helt åben, og montér derefter hotend på hotend-varmeenheden.

ℹ️ Bemærk: Rækkefølgen for at låse hotendets låsetap skal følge demonstrationen nøjagtigt.

Trin 6: Montér silikonesokken

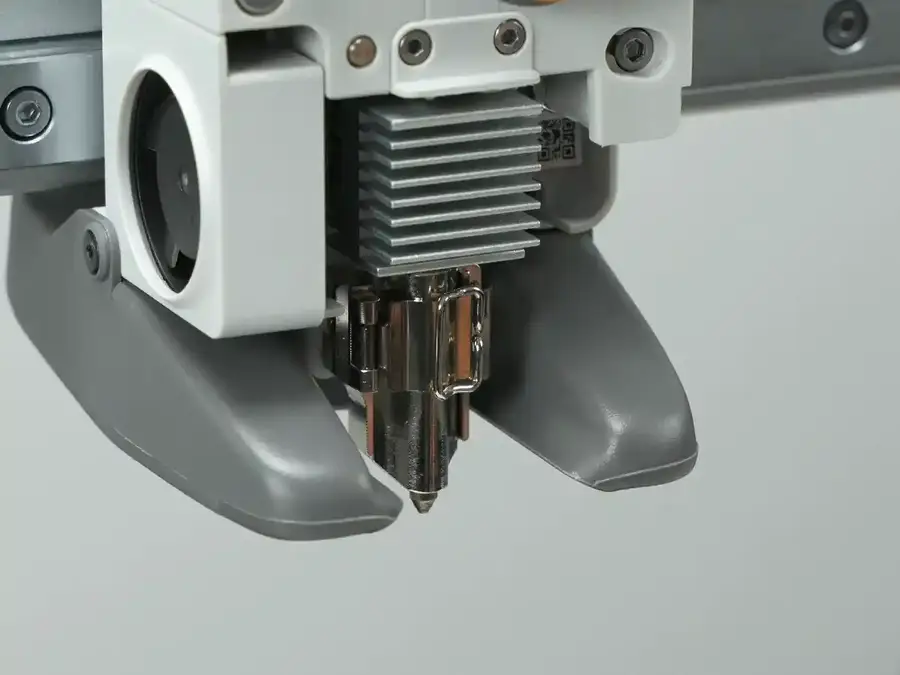

Skub silikonesokken på hotend nedefra og op. Sørg for, at den sidder jævnt og ikke rører nogen omkringliggende plastdele.

Trin 7. Montér toolheadets frontdæksel

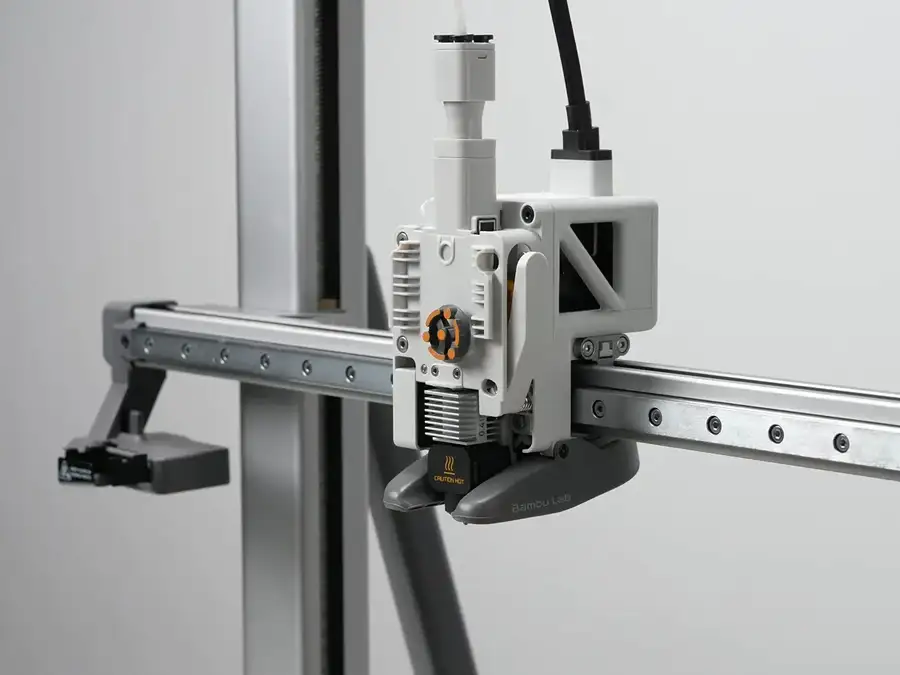

Sæt de øverste låsetapper på toolheadets frontdæksel på plads, og tryk derefter forsigtigt nedad. Du hører et "klik", når monteringen sidder fast.

Bekræft, at det virker

✅ For at sikre, at alt fungerer normalt, tænd printeren, indstil hotend-temperaturen til 200°C, og hvis hotend opvarmer normalt og holder en stabil temperatur, er monteringen lykkedes. Efter testen indstiller du hotend-temperaturen tilbage til 0°C.

Kalibrér 3D-printeren efter udskiftning

Det anbefales at udføre en komplet kalibrering efter udskiftning af hotend-varmeenheden for at sikre, at printeren kører problemfrit.

Derudover anbefales det kraftigt at rengøre den teksturerede PEI-plade før print, da byggepladen kan blive tilsmudset under udskiftningen af hotend-varmeenheden.
