A2L: Guide til rengøring og smøring af ekstruder

Hvornår skal du bruge guiden

1. Efter længere tids brug skal ekstruderen rengøres.
2. Vurder om ekstruderen er tilstoppet ud fra fejlfindingsguiden for tilstopning på A2L.

Nødvendigt værktøj og materialer

• H1.5- og H2.0-unbrakonøgler
• Børste
• Bidetang

Sikkerhedsadvarsel

⚠️ VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder med printeren tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du få brug for at afmontere dele, herunder hotenden. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømmen, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du er i tvivl eller har spørgsmål til guiden, anbefaler vi, at du opretter en teknisk supportsag om dit problem, så vil vi gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter ekstruderen

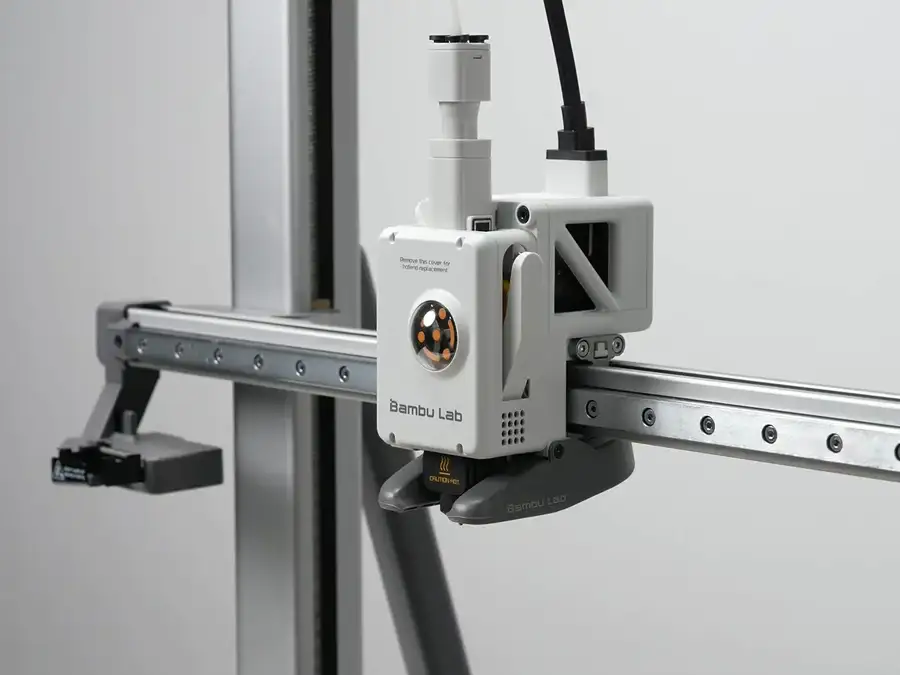

Fjern toolheadets frontdæksel

Hold fast i begge sider af den nederste del af toolheadets frontdæksel med begge hænder (undgå hotendens køleblæser), og løft dækslet skråt opad for at fjerne det.

Fjern silikonesokken, hotenden og rotationshjulet

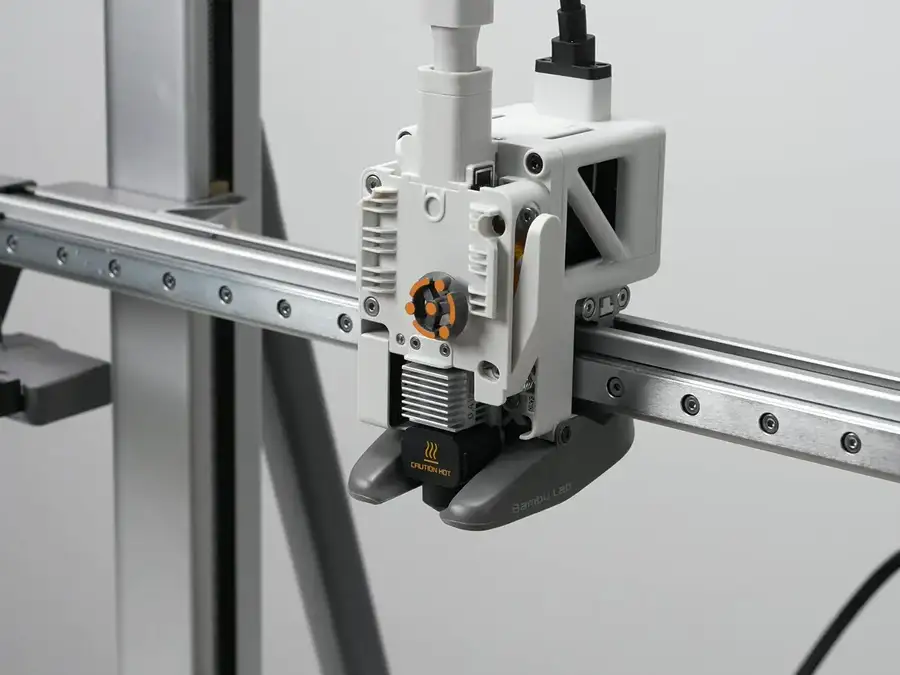

Hold fast i begge sider af silikonesokkens markering for høj temperatur, og træk skråt nedad med kraft for at fjerne sokken.

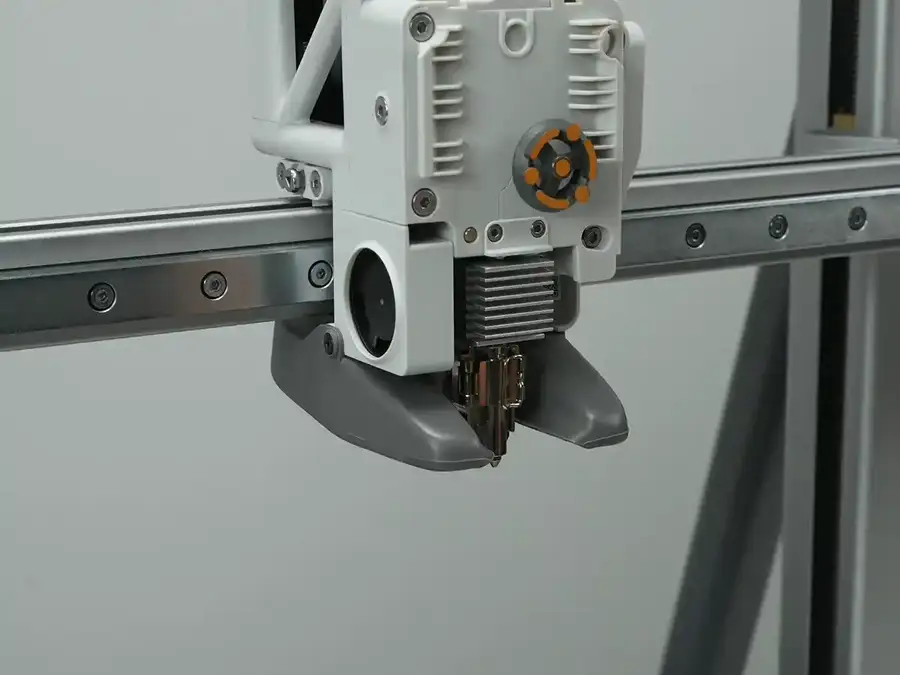

Lås hotendens låsetap op, hold fast i hotendens køleribbe på begge sider, og fjern hotenden.

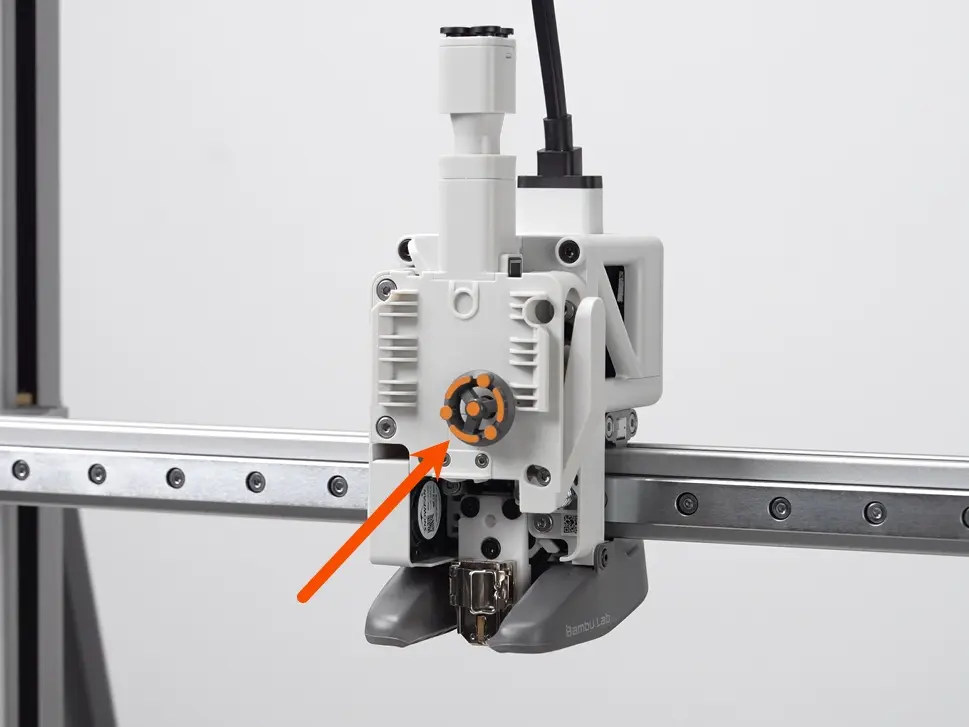

Fjern rotationshjulet.

Lås filamentkniven op

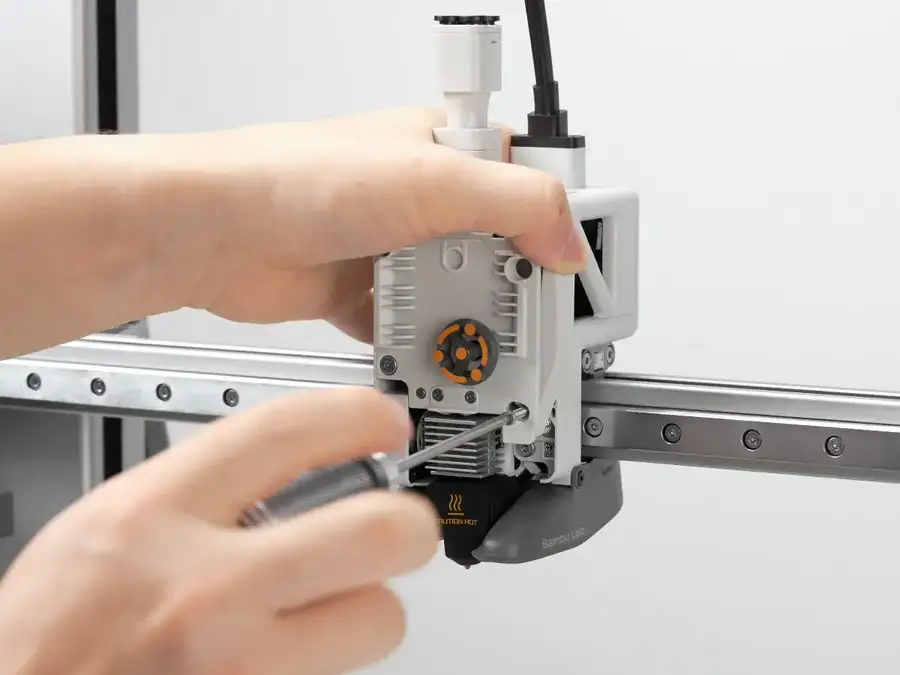

Skru filamentknivens låseskrue ud. Hold samtidig fast i filamentknivens arm, så kniven ikke springer ud under afmonteringen.

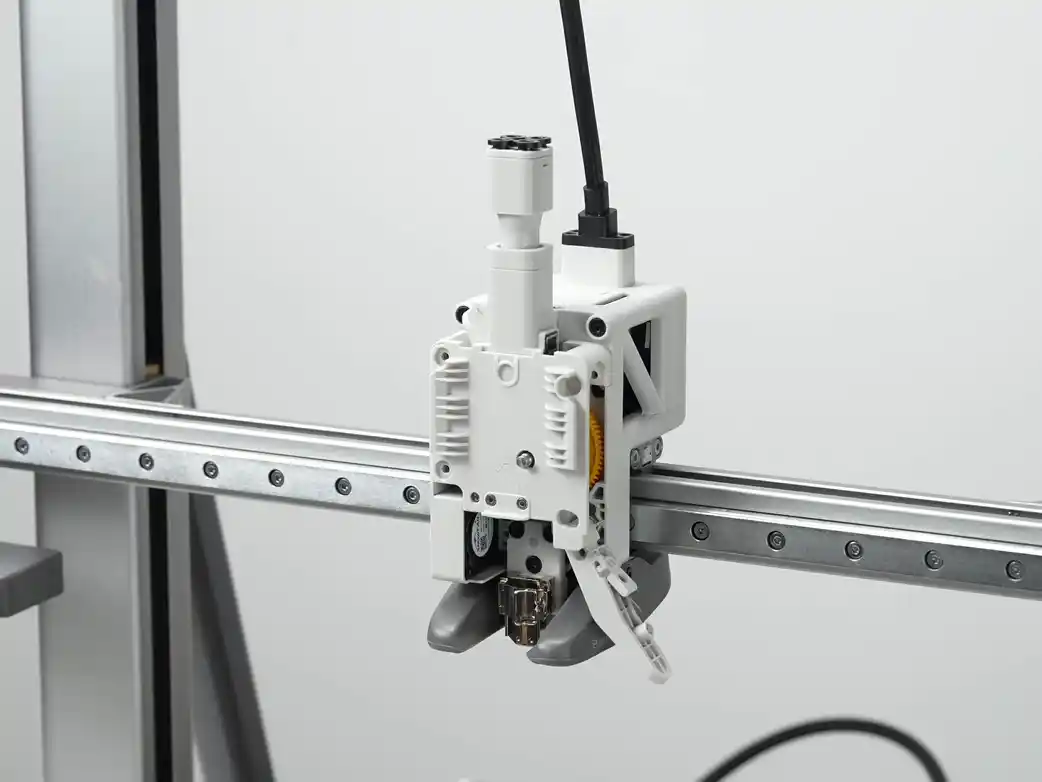

Afmonter ekstruderenhedens frontdæksel

Brug en H2.0-unbrakonøgle til at skrue de fire skruer i ekstruderenhedens frontdæksel ud, og fjern dækslet.

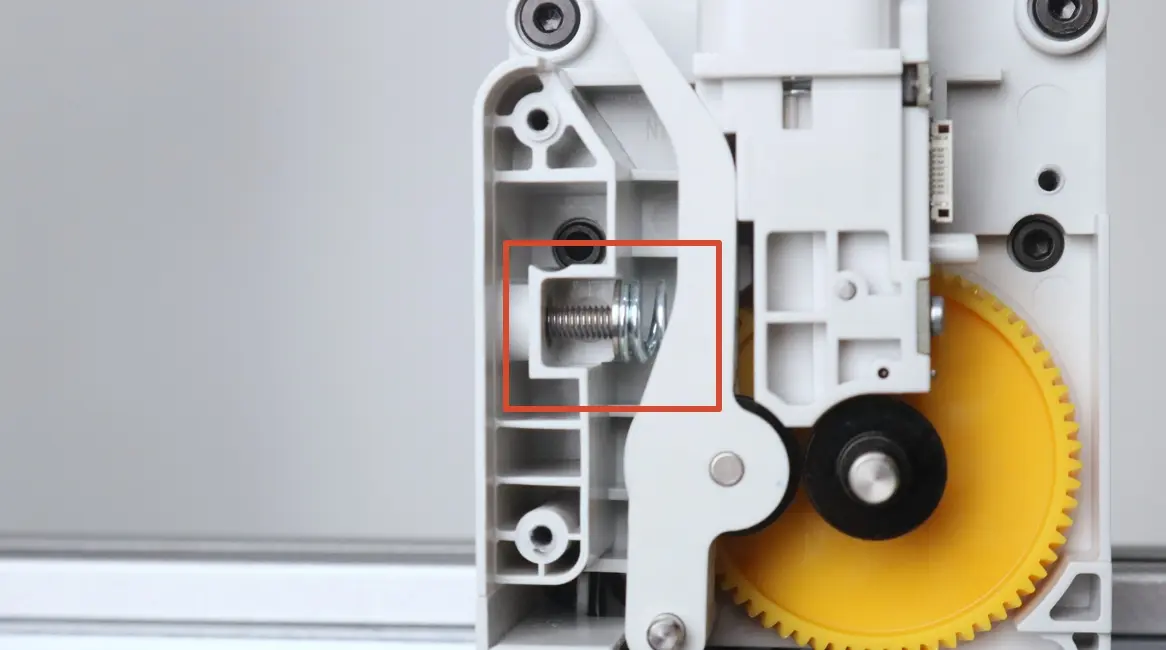

Vær opmærksom på placeringen af skrue, spændskive og fjeder på højre side af spændearmen, som vist på figuren nedenfor.

Rengøring

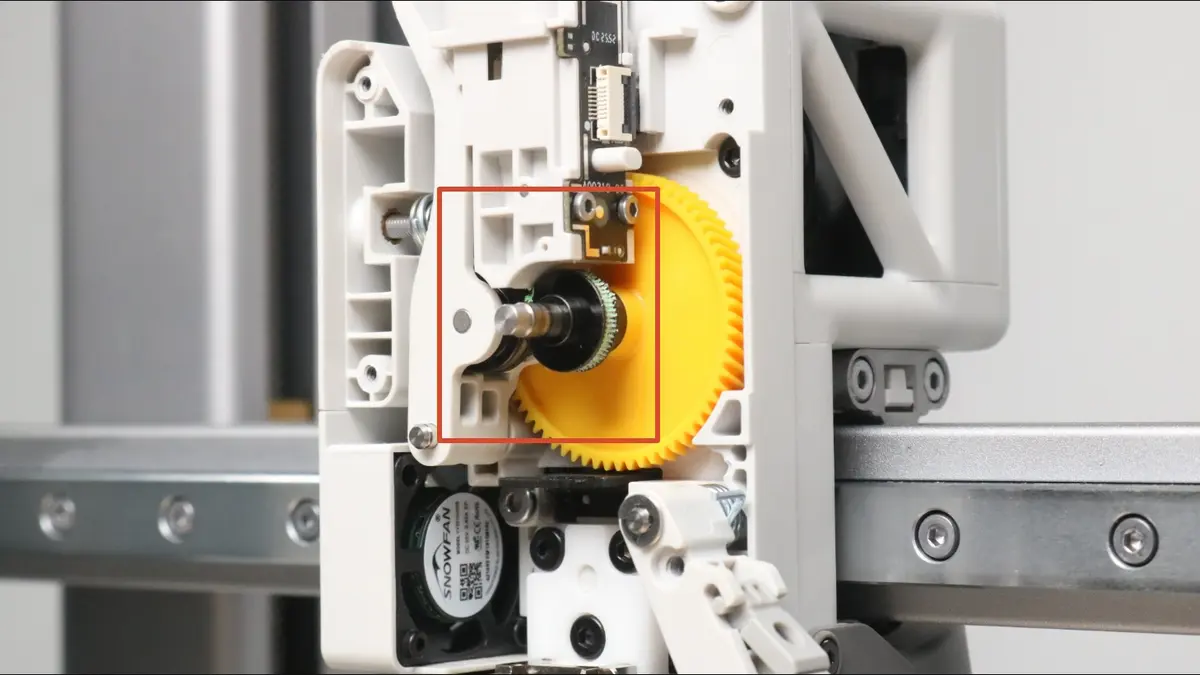

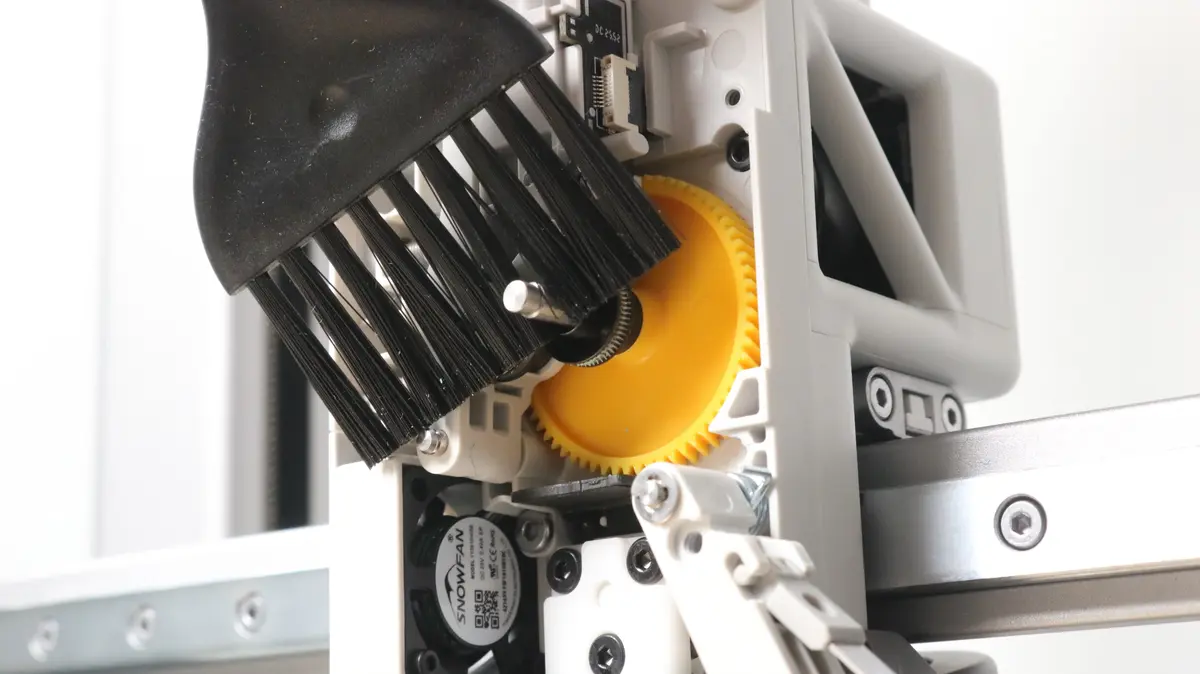

Filamentrester samler sig typisk i ekstruderens tandhjulstænder. Når der ophobes for mange rester, kan tandhjulet miste greb om filamentet, så printeren kører uden at ekstrudere.

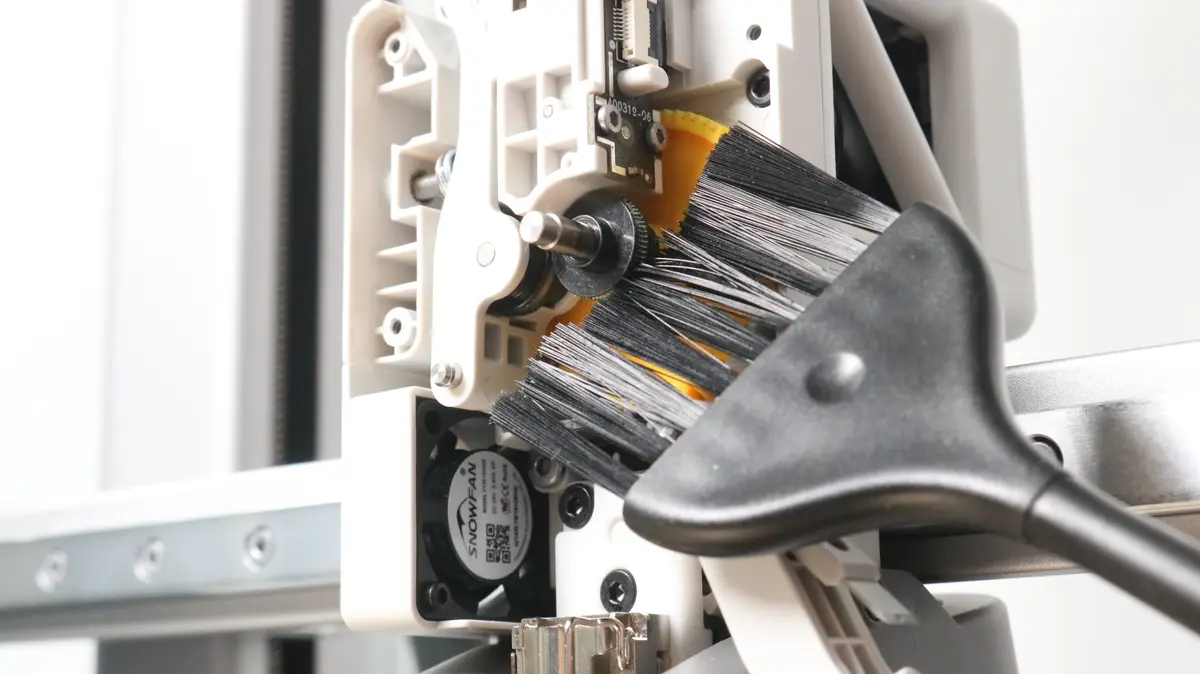

Disse rester kan fjernes med en stiv børste eller pilles ud med en pincet.

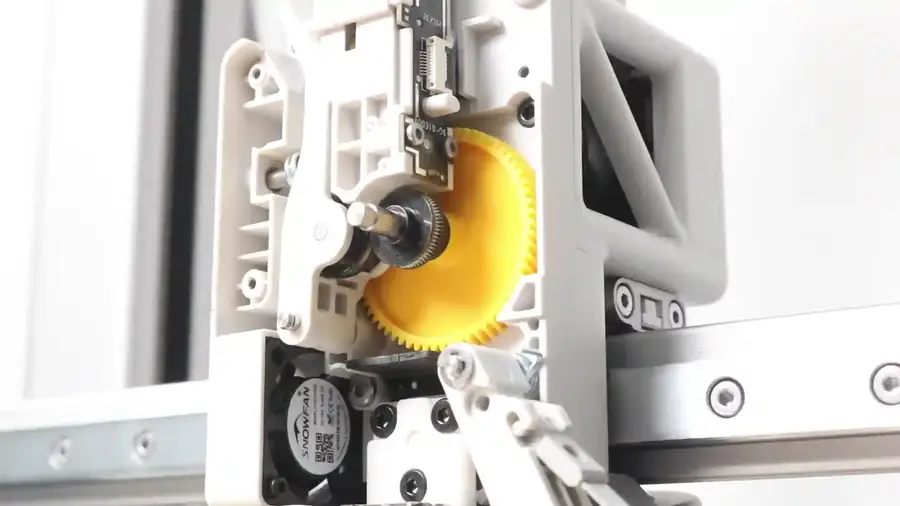

Drej tandhjulet manuelt for at rengøre den anden side.

Smøring

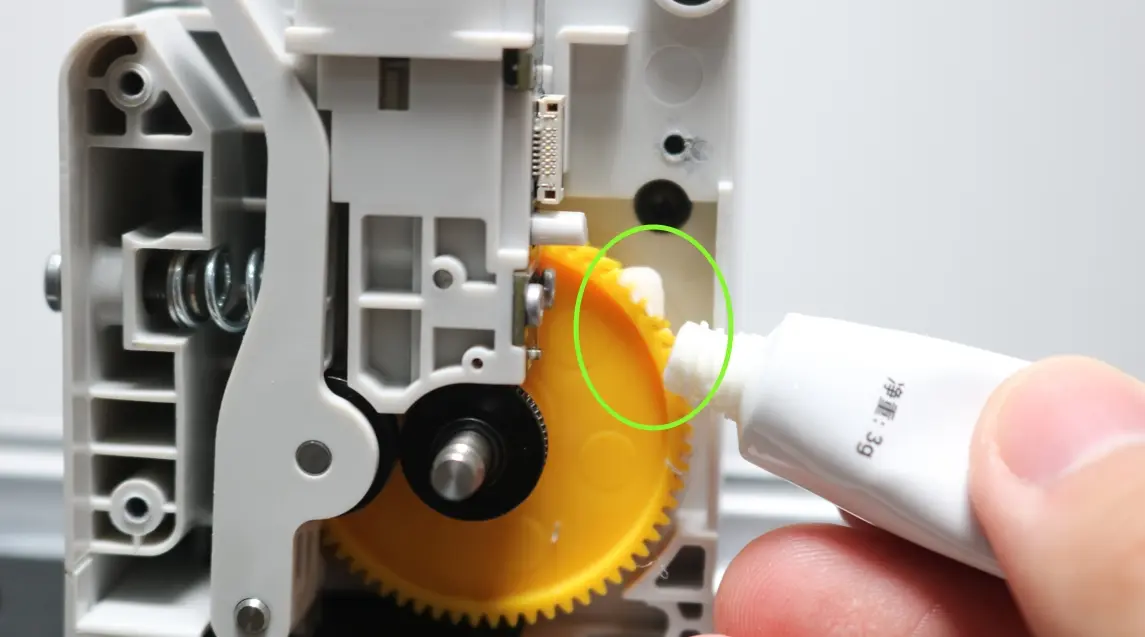

Påfør efter rengøring en lille mængde smørefedt på det gule tandhjul, og drej det for at sikre, at det bliver grundigt smurt.

Saml ekstruderen

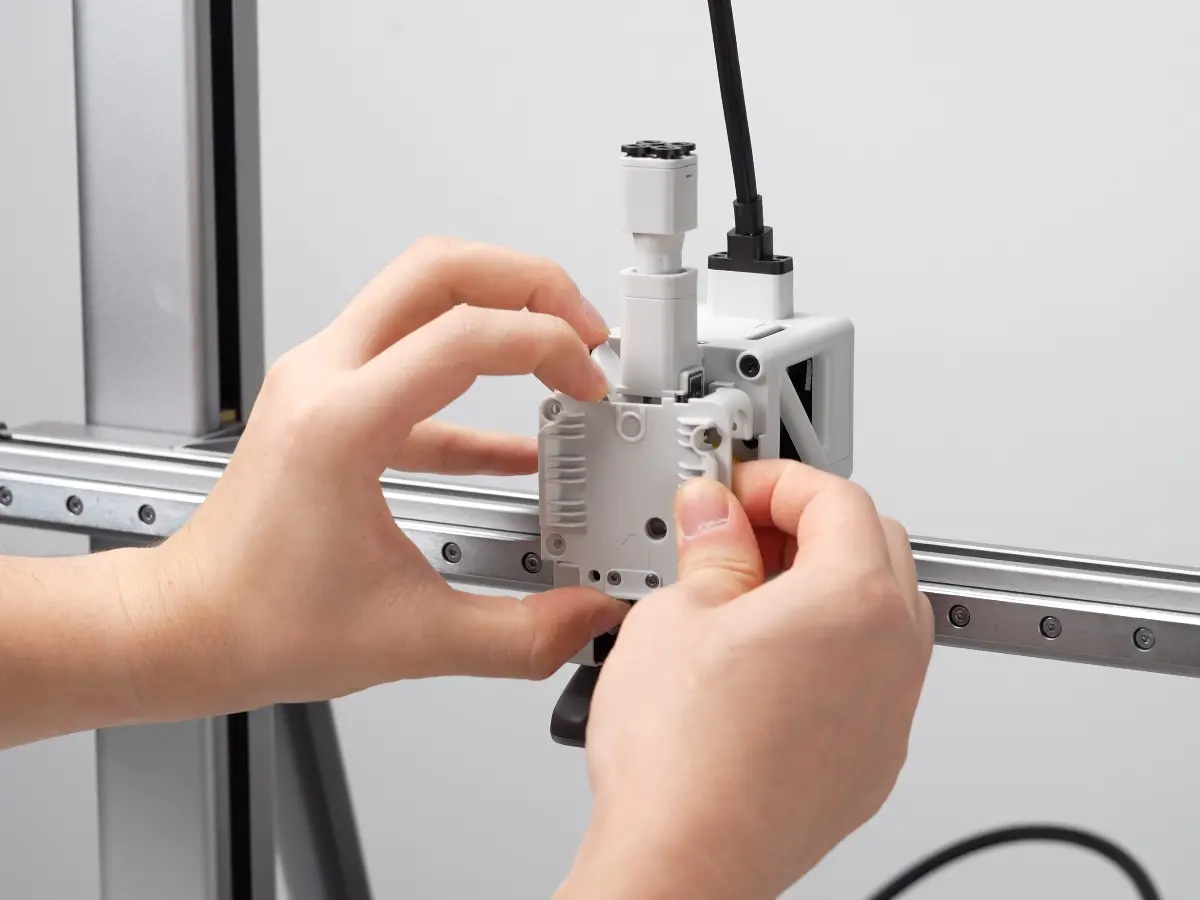

Monter ekstruderenhedens frontdæksel

Sæt ekstruderenhedens frontdæksel på igen, og brug en H2.0-unbrakonøgle til at spænde de fire skruer, så dækslet sidder fast.

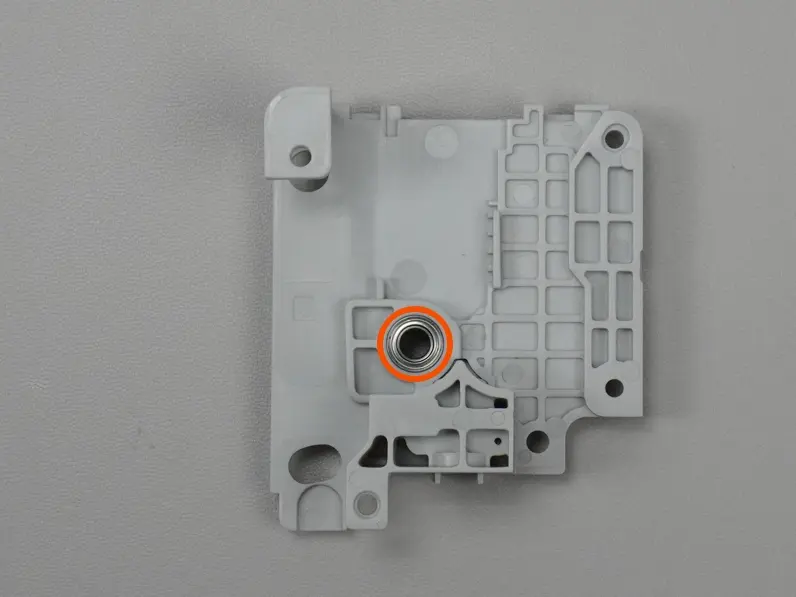

Sørg for, at frontdækslets leje er på plads, før du monterer dækslet. Uden dette leje fungerer ekstruderen ikke korrekt.

Monter filamentkniven

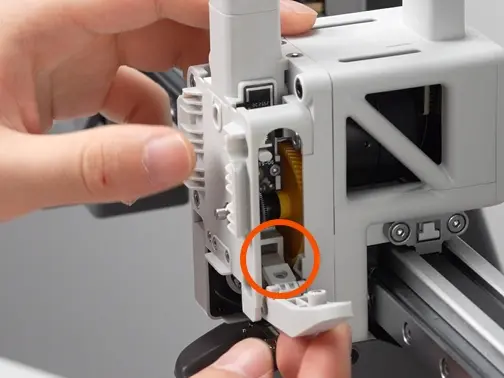

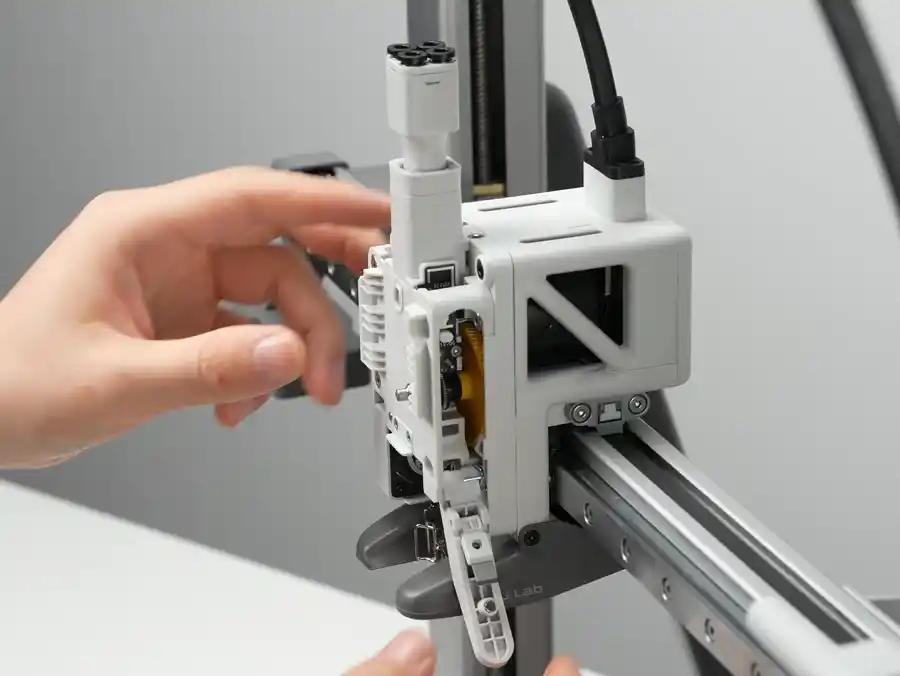

Ret filamentknivens blad ind efter knivsporet inde i ekstruderen, hold filamentknivens håndtag på plads, og brug en H2.0-unbrakonøgle til at spænde filamentknivens stopskrue.

Monter hotend, silikonesok og rotationshjul

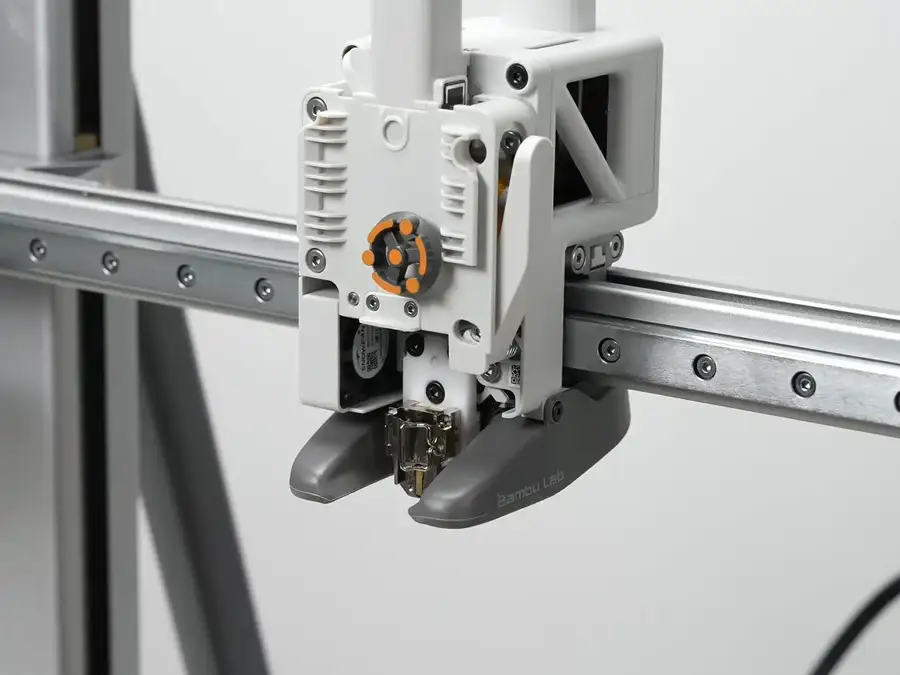

Sørg for, at hotendens låsetap er helt åben, og monter derefter hotenden på hotendens varmeenhed.

Bemærk: Hvis hotenden blev varmet op i tidligere trin, kan delene stadig være varme. Vær forsigtig for at undgå forbrændinger.
Hotendens låsetappe skal låses i nøjagtig samme rækkefølge som vist i demonstrationen.

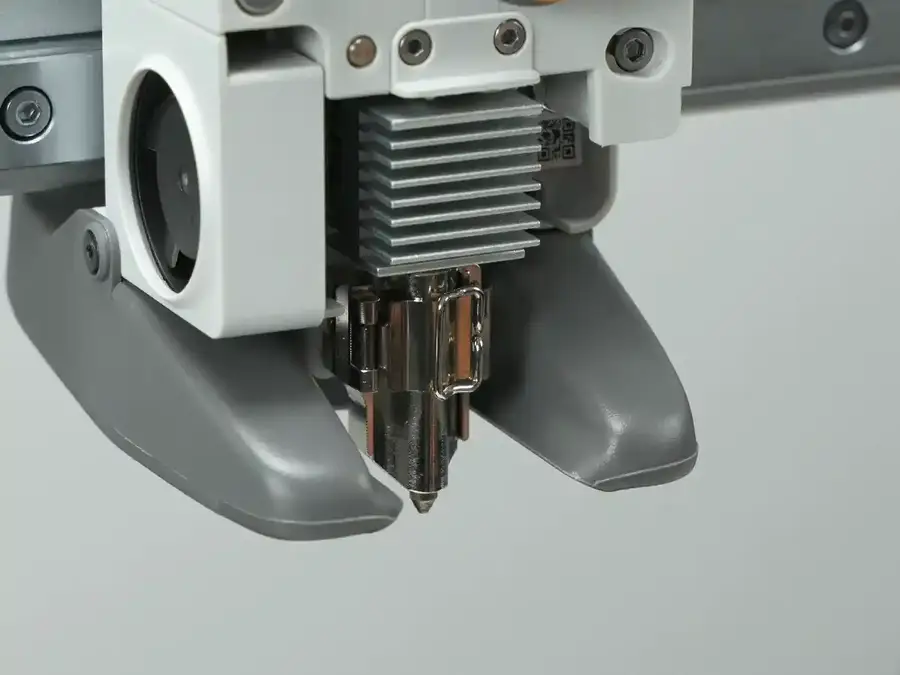

Monter silikonesokken på hotenden nedefra og op, og sørg for, at den sidder glat og ikke rører de omkringliggende plastdele efter montering.

Monter rotationshjulet igen.

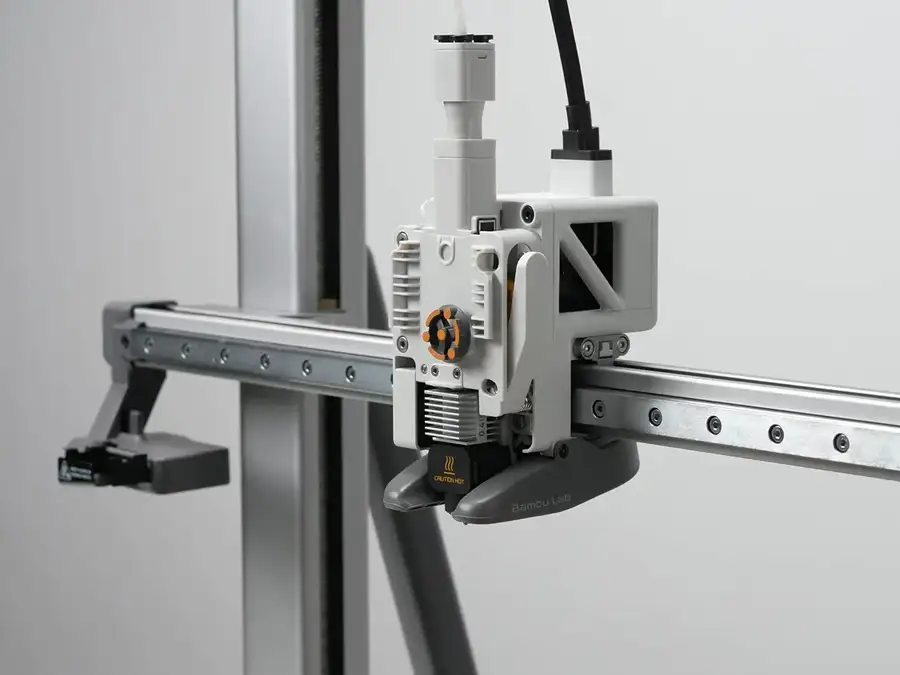

Monter toolheadets frontdæksel

Ret låsetappene øverst på frontdækslet ind, og tryk derefter den nederste halvdel af toolheadets frontdæksel fast for at fuldføre monteringen.
