AMS lite top-monteringsguide til A1-serien

Opdatering april 2024:

Der findes i øjeblikket to versioner af søjlerne på markedet, og de leveres tilfældigt som led i normale produktionsændringer. Se den faktiske emballage på den maskine, du har modtaget, for præcise oplysninger.

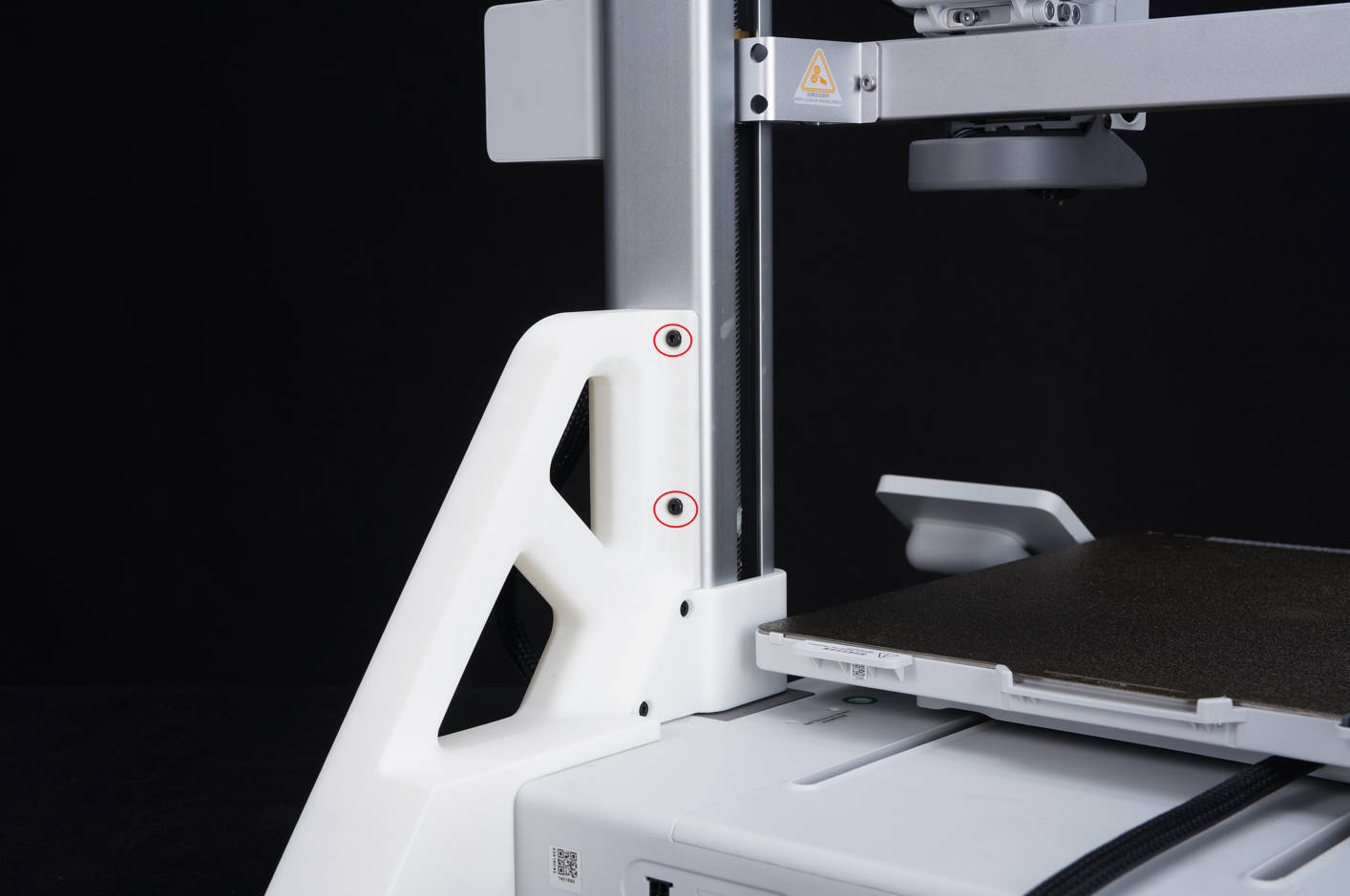

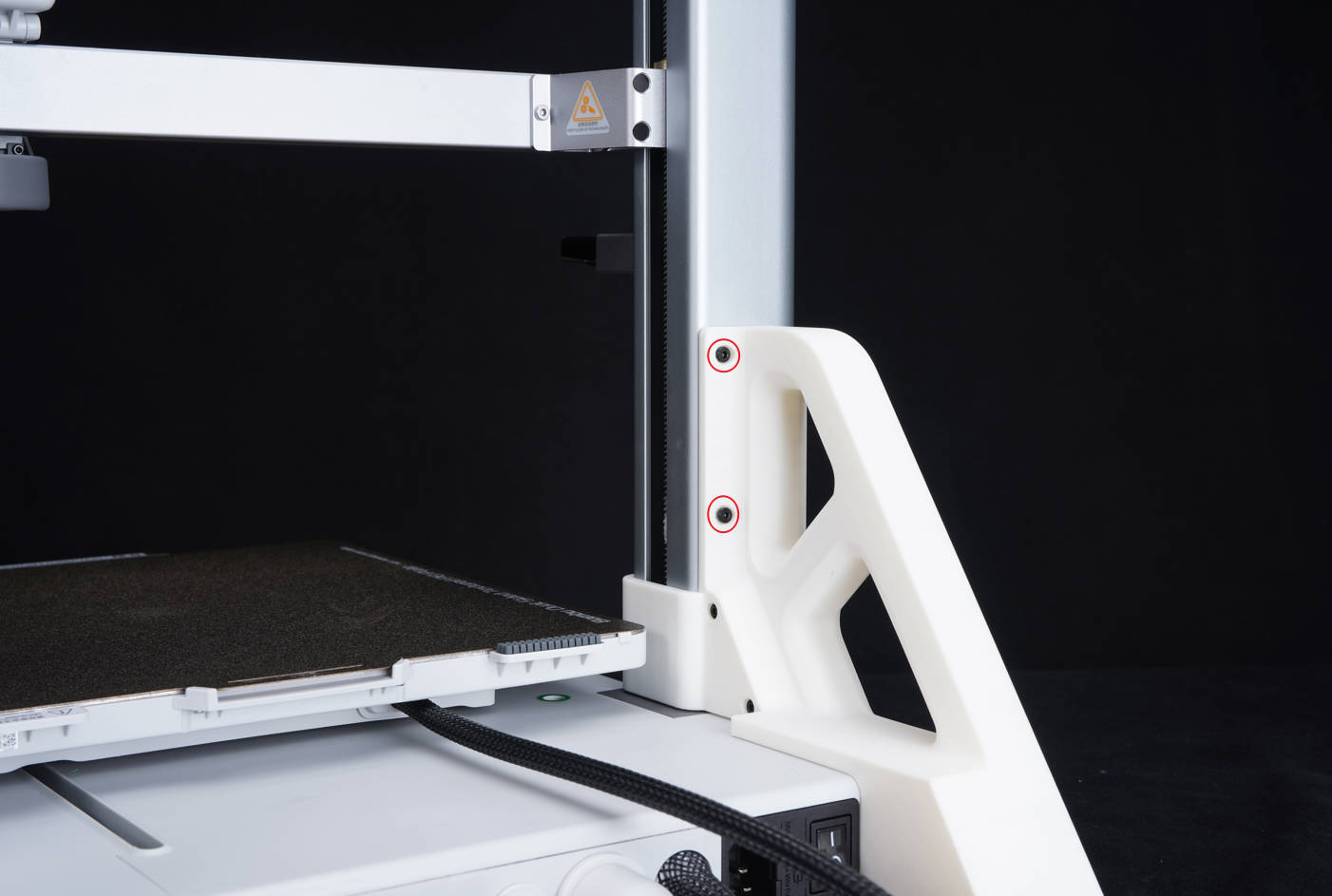

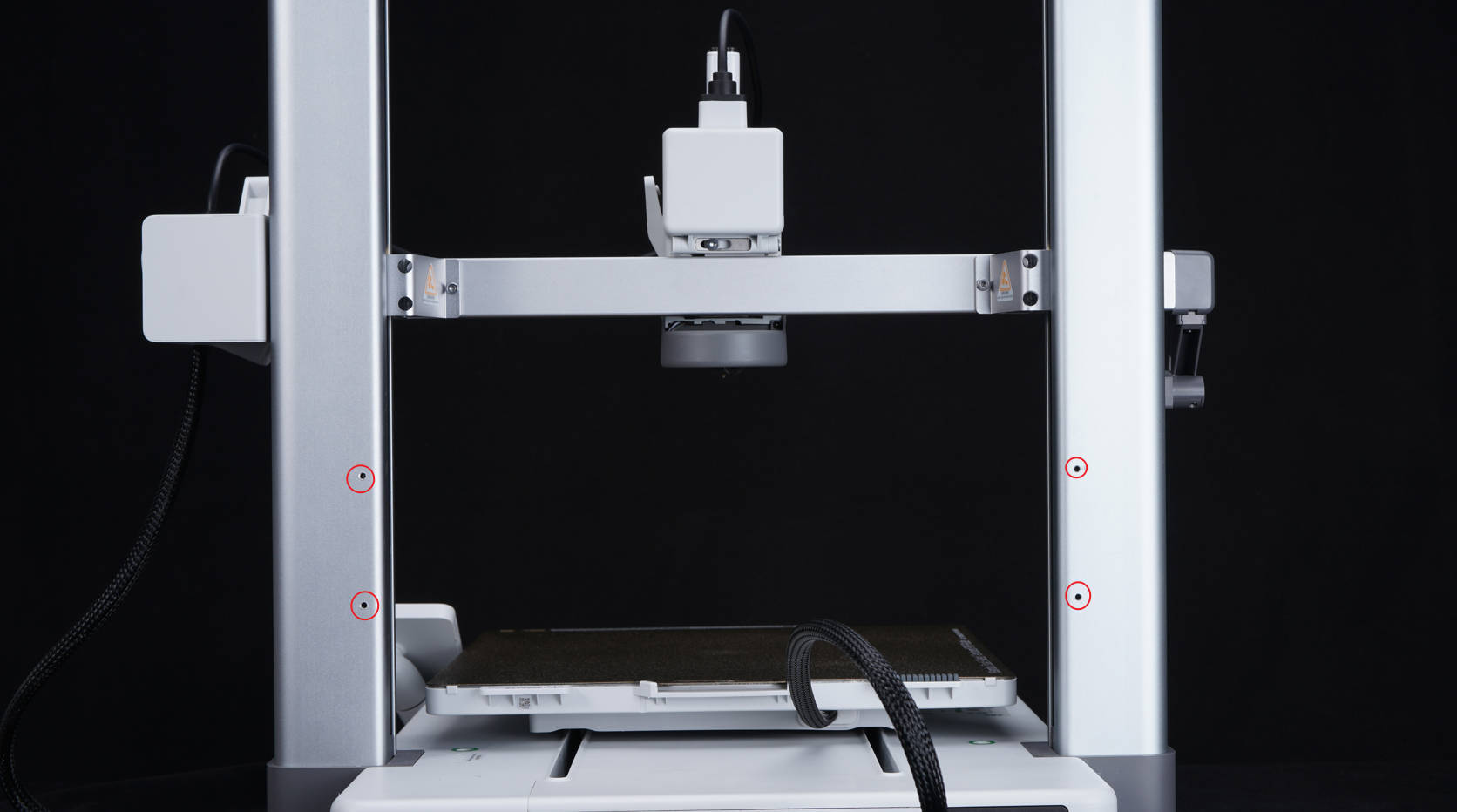

Versionsdetaljer: Den ene version af rammen har skruehuller (se figur 1 nedenfor), mens den anden version af rammen er uden skruehuller.

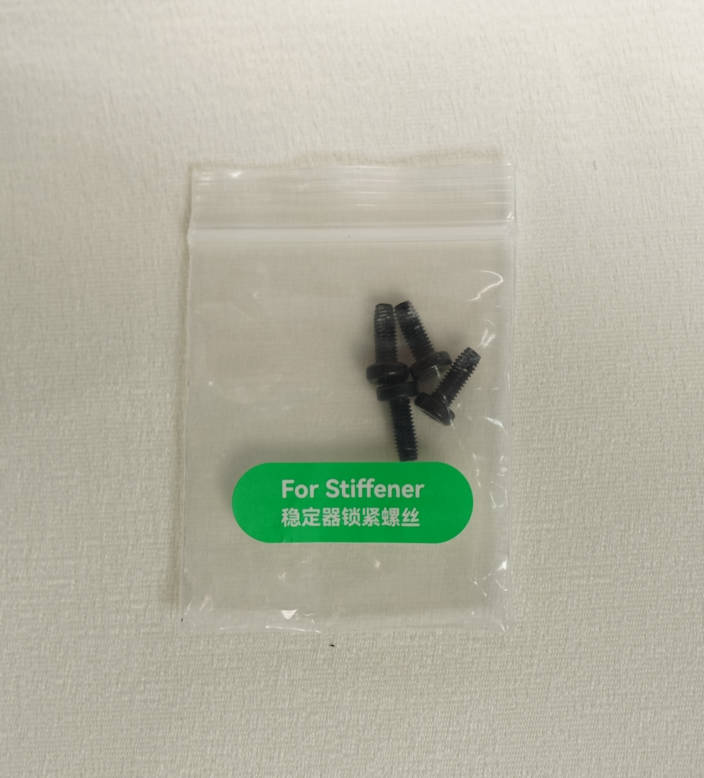

Hvis din printer ikke har skruehuller i søjlerne, følg da instruktionerne nedenfor for montering uden brug af ekstra skruer. Hvis din printer derimod har skruehuller i søjlerne, kan du bruge de fire ST3-8 stabilisatorskruer fra tilbehørsæsken til ekstra fastspænding, når du har gennemført de monteringstrin, der er beskrevet nedenfor.

Z-akse-afstivermodellen på Maker World er nu den nyeste version. Uanset hvilken version af printerrammen du har, vil den nye model på Maker World være kompatibel.

Videoguide

Hvornår skal du bruge denne guide

Vi tilbyder et top-monteringssæt til dig, der vil montere din AMS lite-enhed oven på din A1-printer. Dette sæt af printbare komponenter giver dig mulighed for at montere din AMS lite oven på A1 på en sikker måde.

For A2L henvises til A2L AMS-tilslutningsguiden.

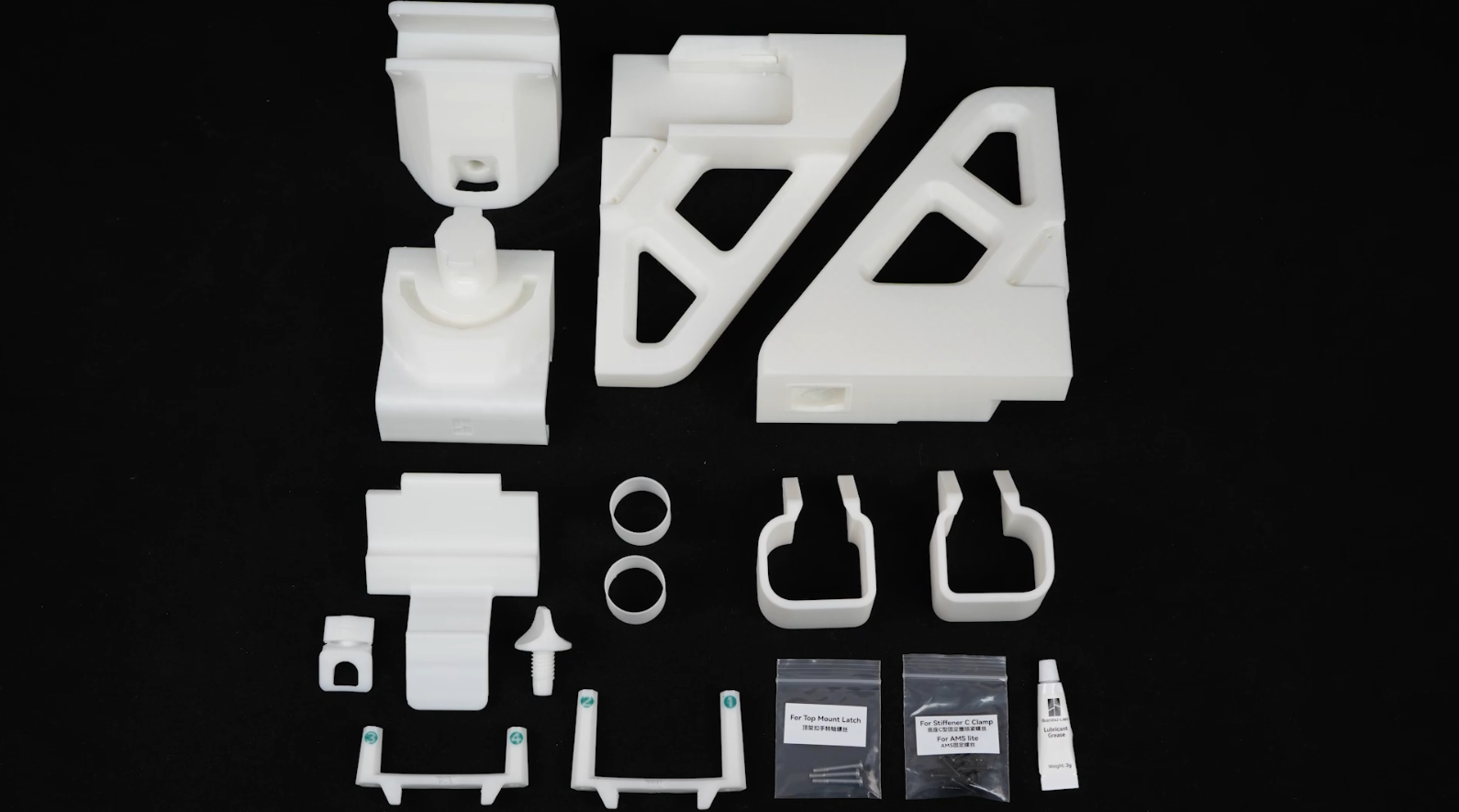

Nødvendige materialer

1. Printet topmodel

Klik her for at downloade modellen fra Makerworld.

2. 2 * BT3-23 skruer

Du kan bruge dine egne 2 * M3-23 skruer eller købe AMS lite Top Mount Screws Kit i vores butik (klik her for købslink).

3. 12 * BT3-12 skruer

Du kan bruge dine egne 12 * M3-10 skruer eller købe AMS lite Top Mount Screws Kit i vores butik (klik her for købslink).

4. Smørefedt

Tilbehørsæsken indeholder smørefedt, men du kan også bruge andre kompatible smøremidler.

5. H2 unbrakonøgle

AMS lite Top Mount Screws Kit sælges officielt og indeholder fem skruer, der ikke skal bruges i denne guide. Du kan dog gemme dem til fremtidig brug.

Monteringsguide

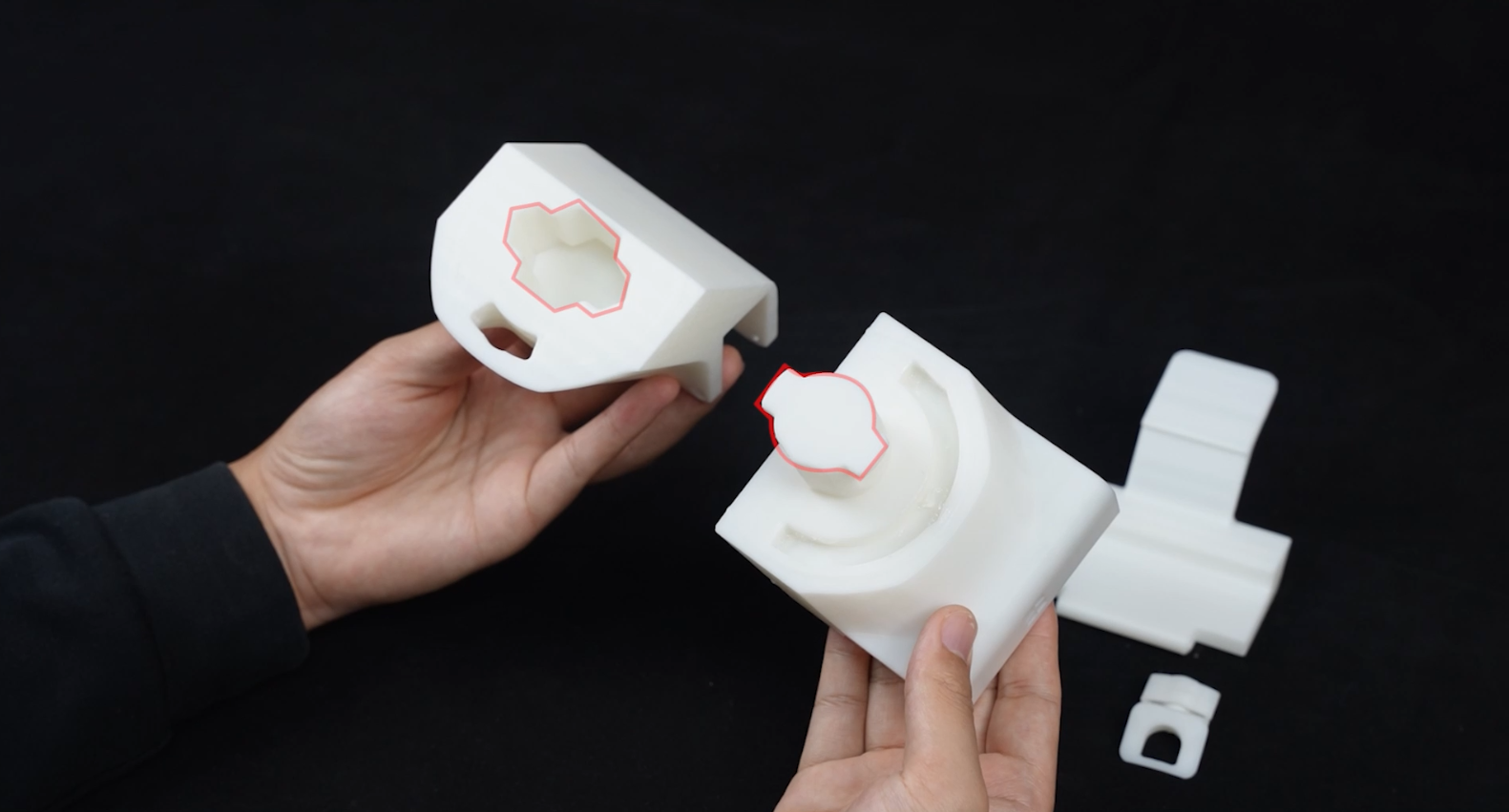

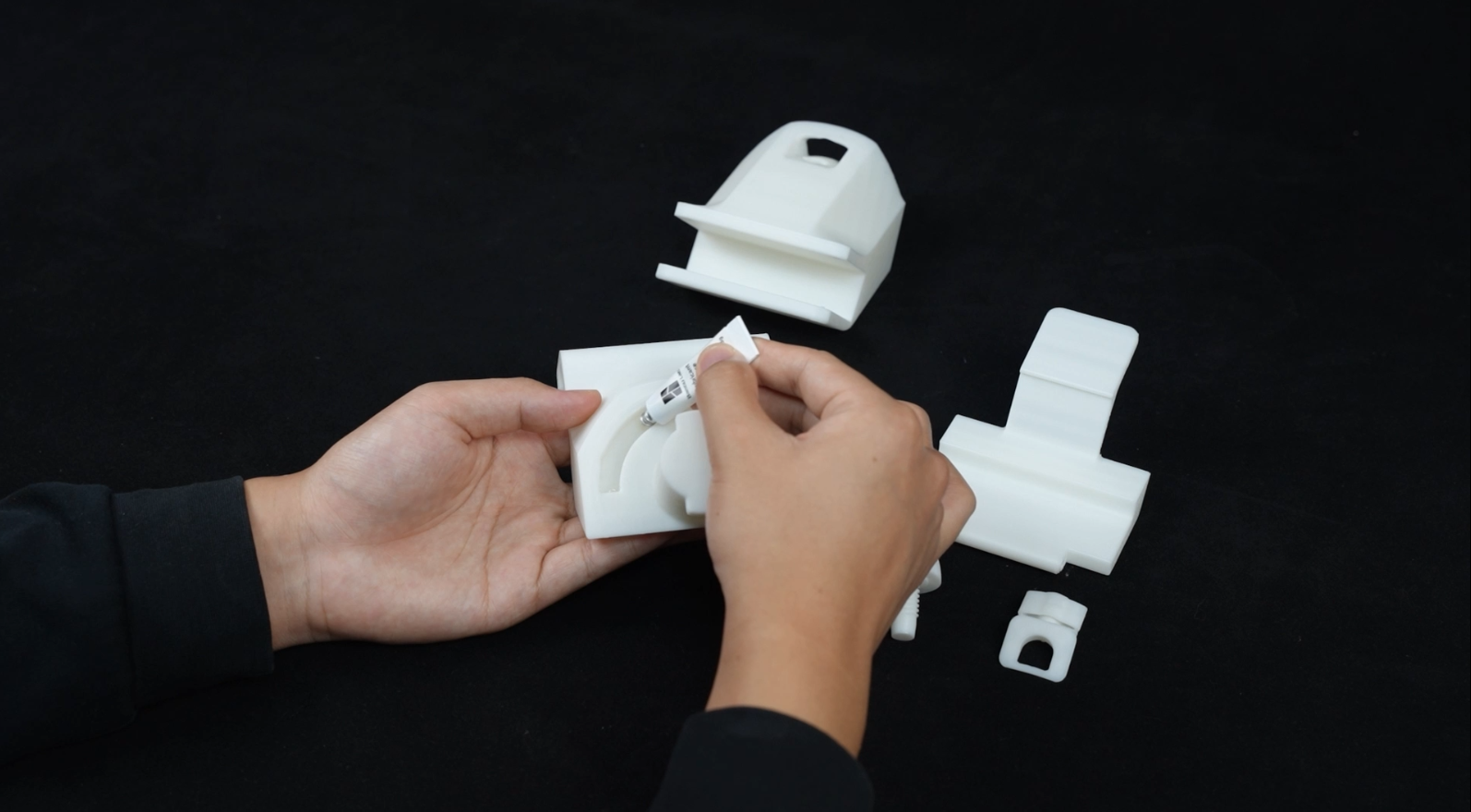

Trin 1: Påfør fedt i monteringens styreslidse, og saml monteringens øvre og nedre del.

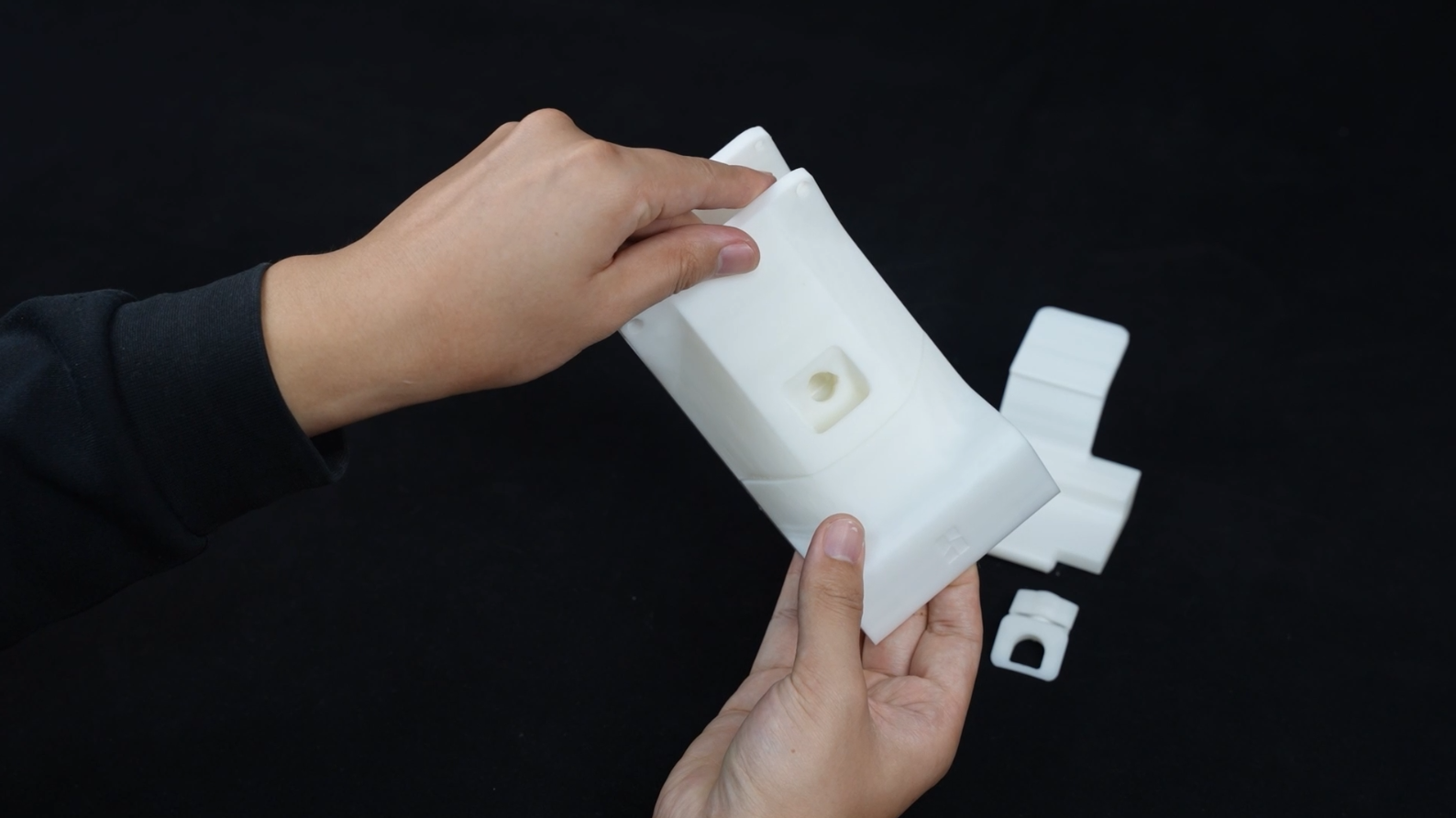

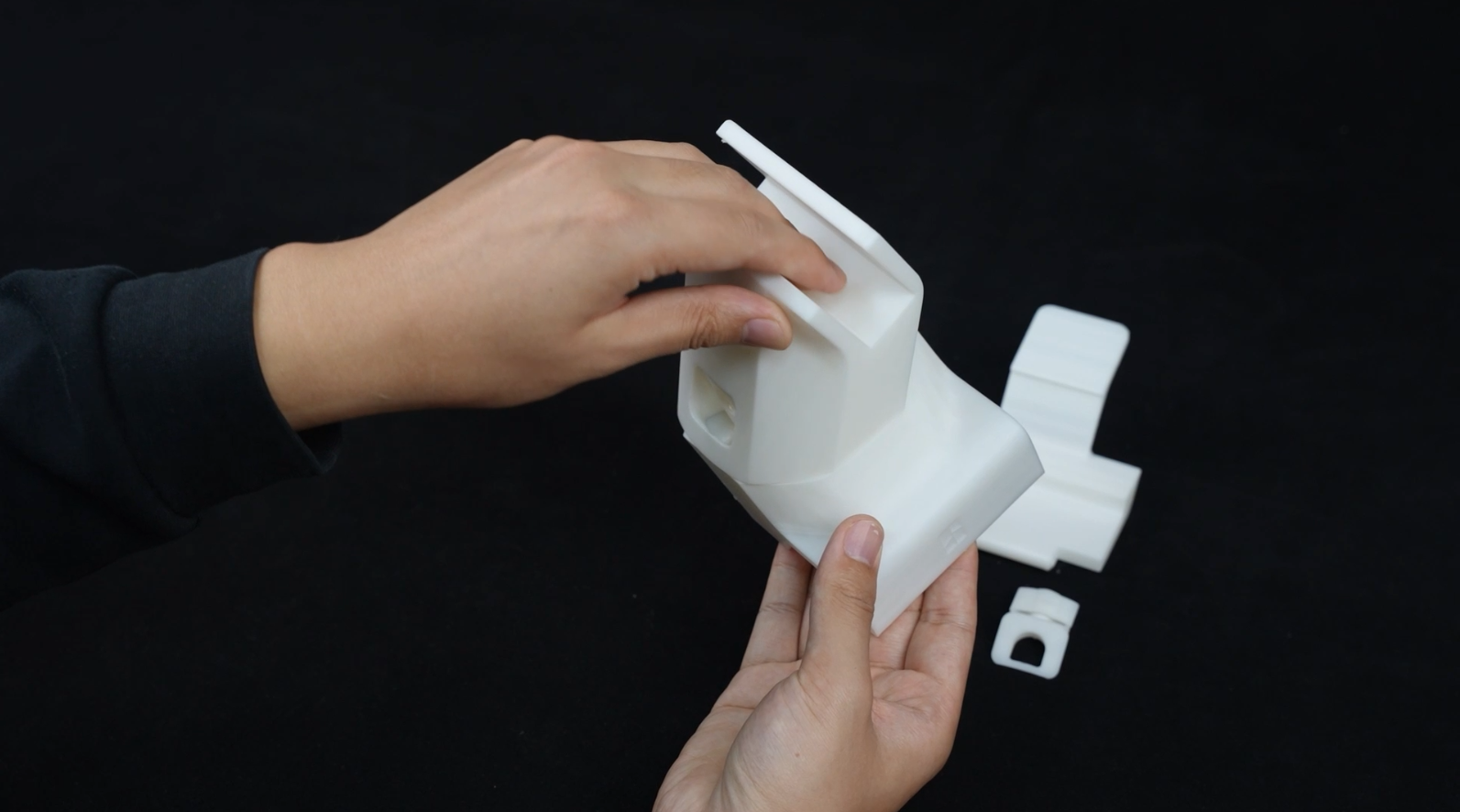

Ret snap-låsene ind, og drej dem for at låse fast.

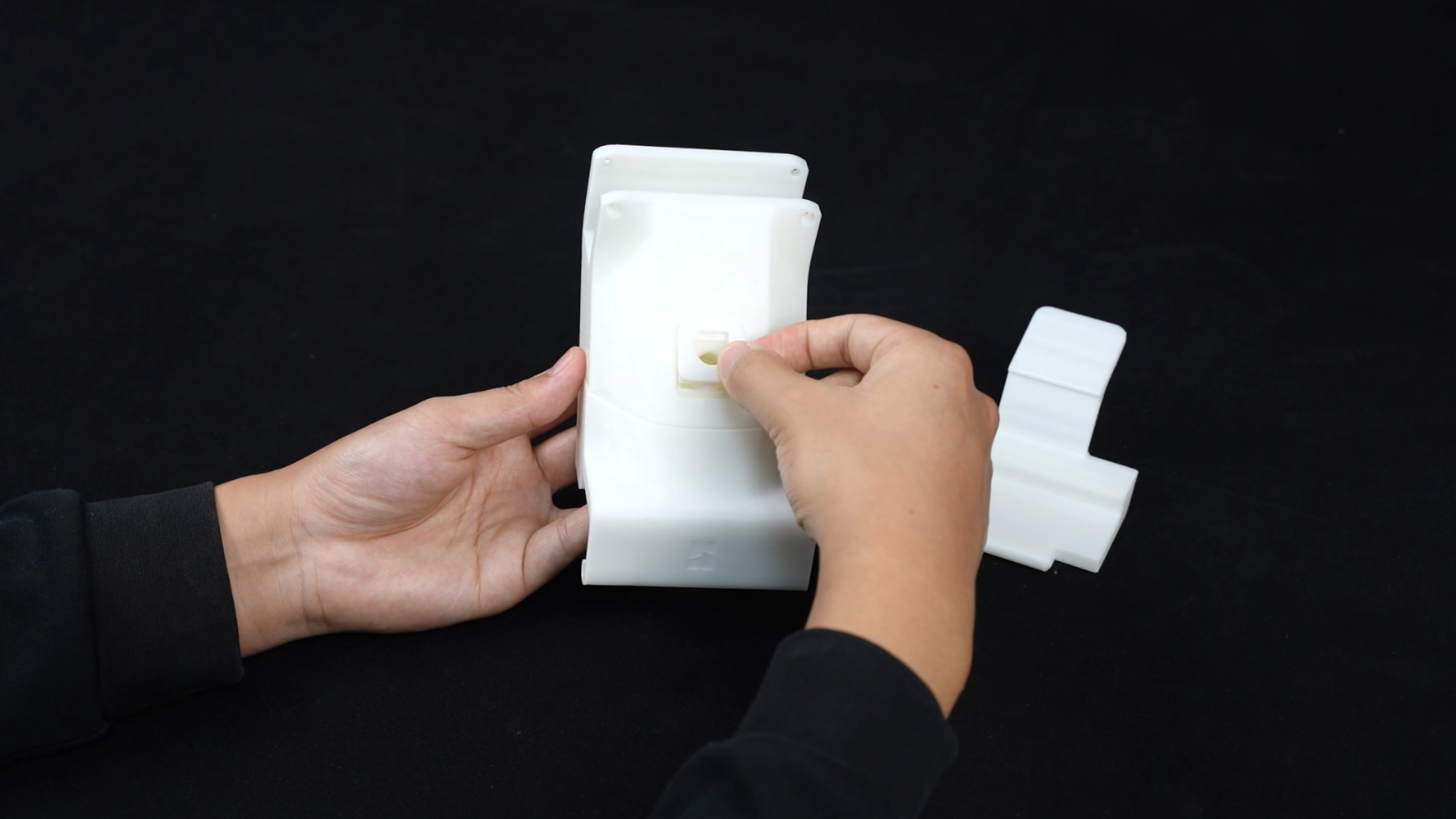

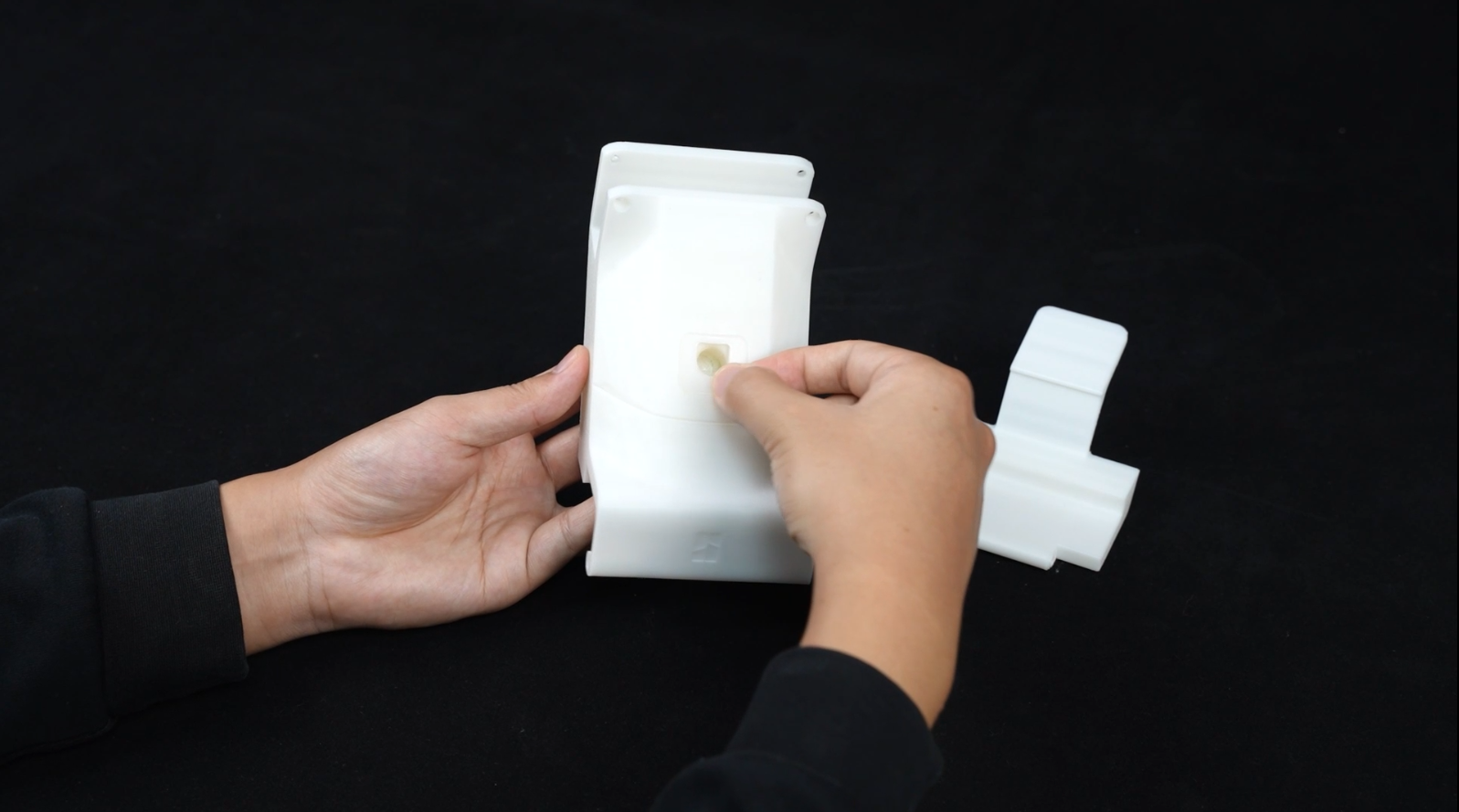

Trin 2: Sæt låseindsatsen på plads.

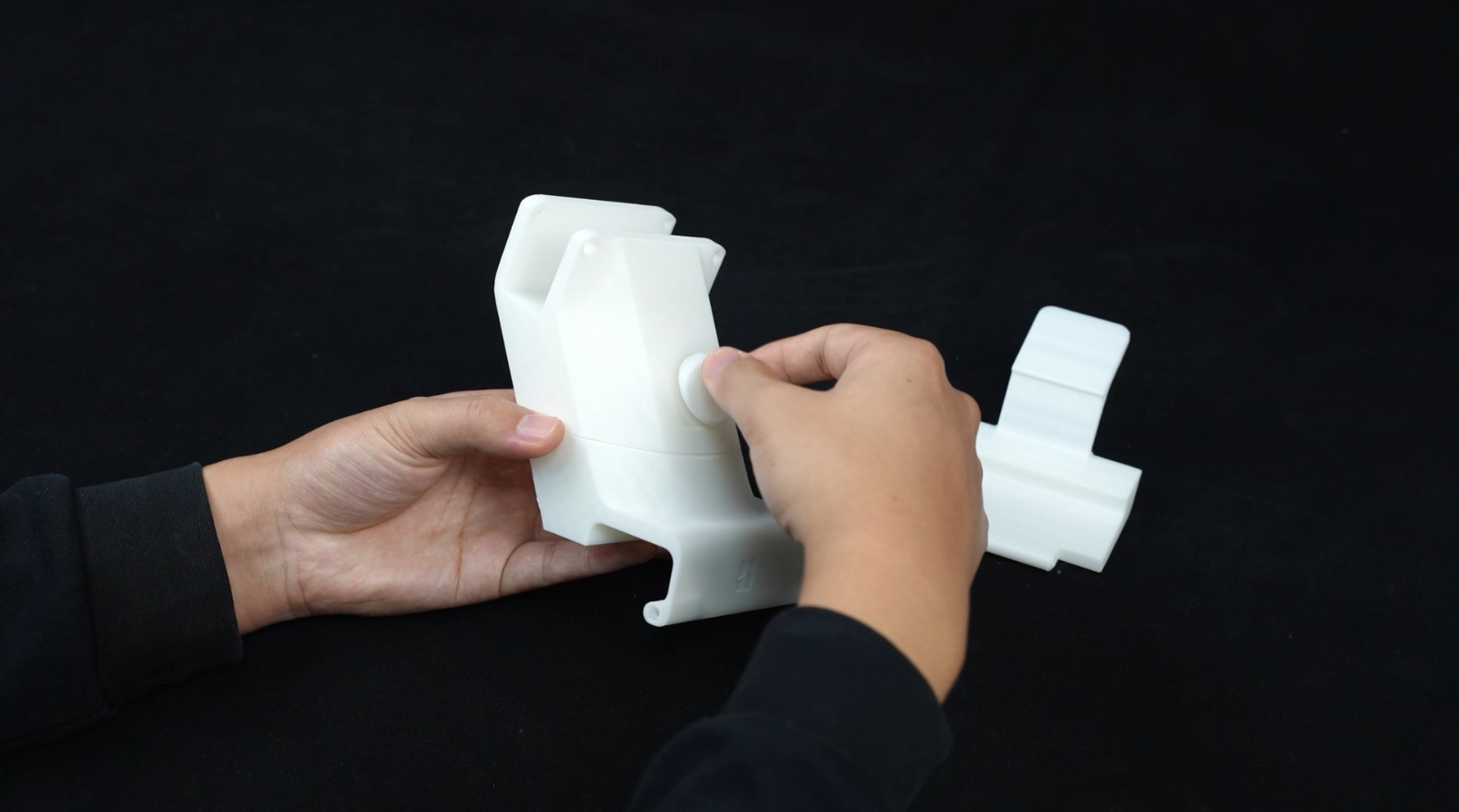

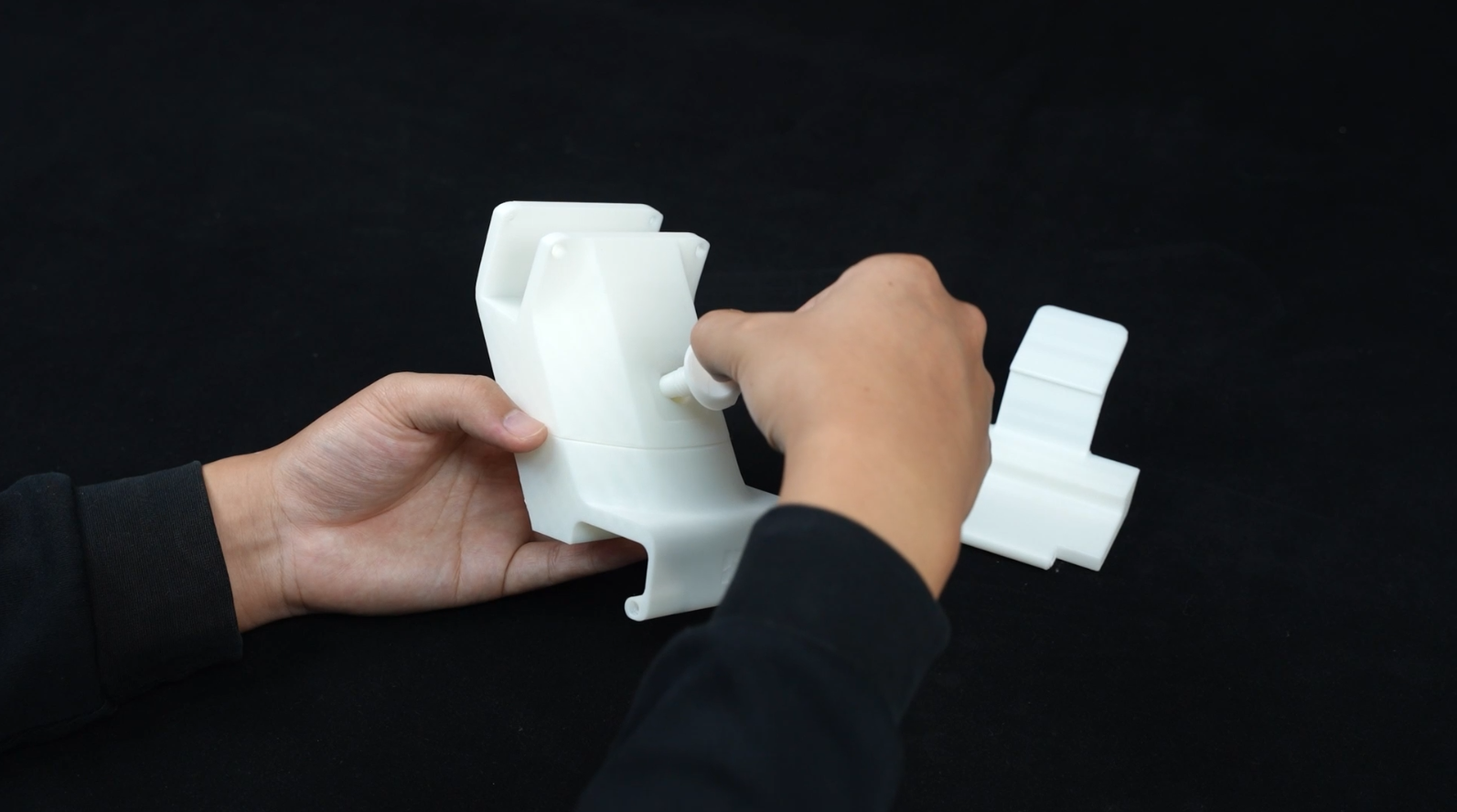

Trin 3: Skru låseskruen i.

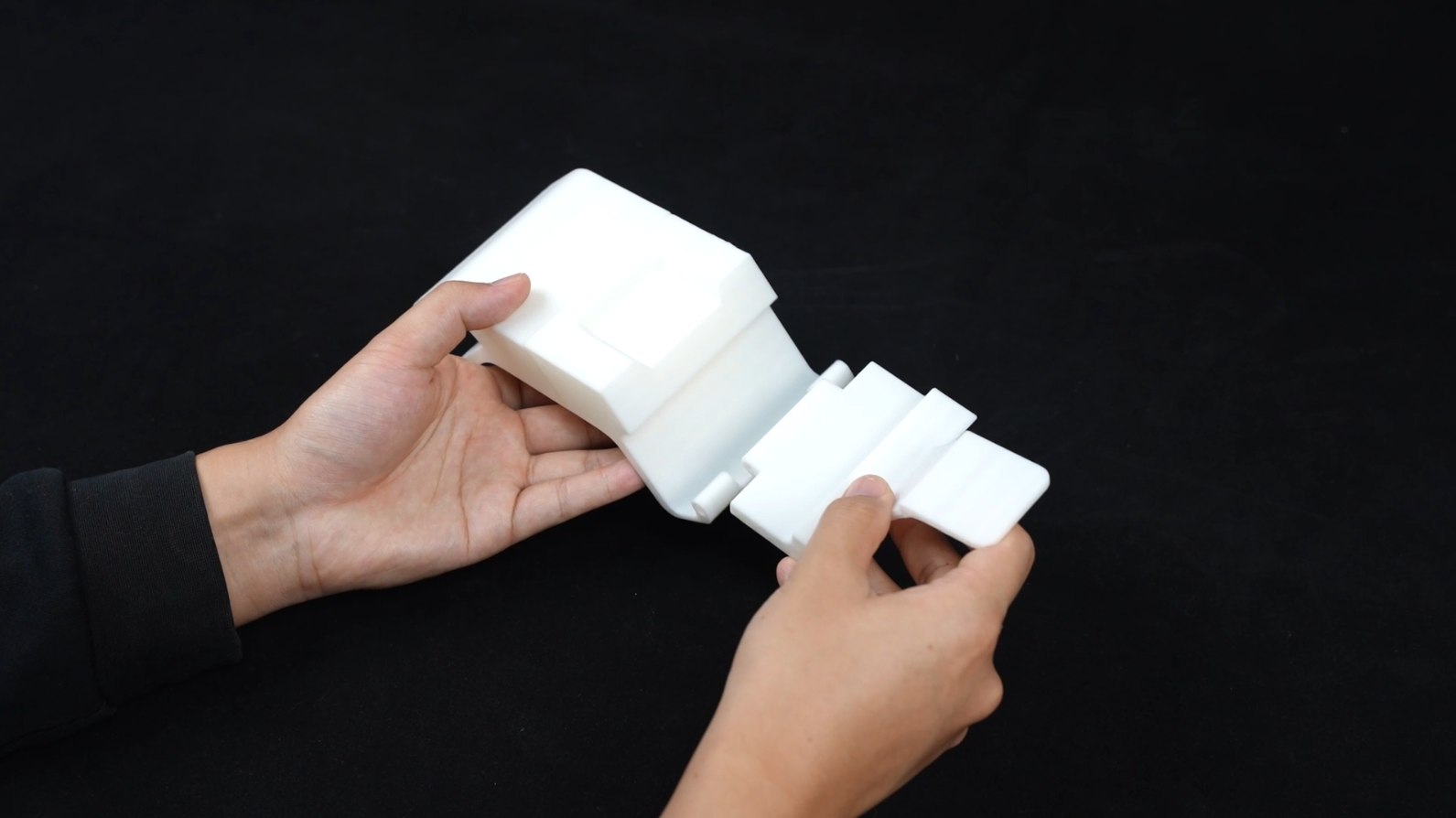

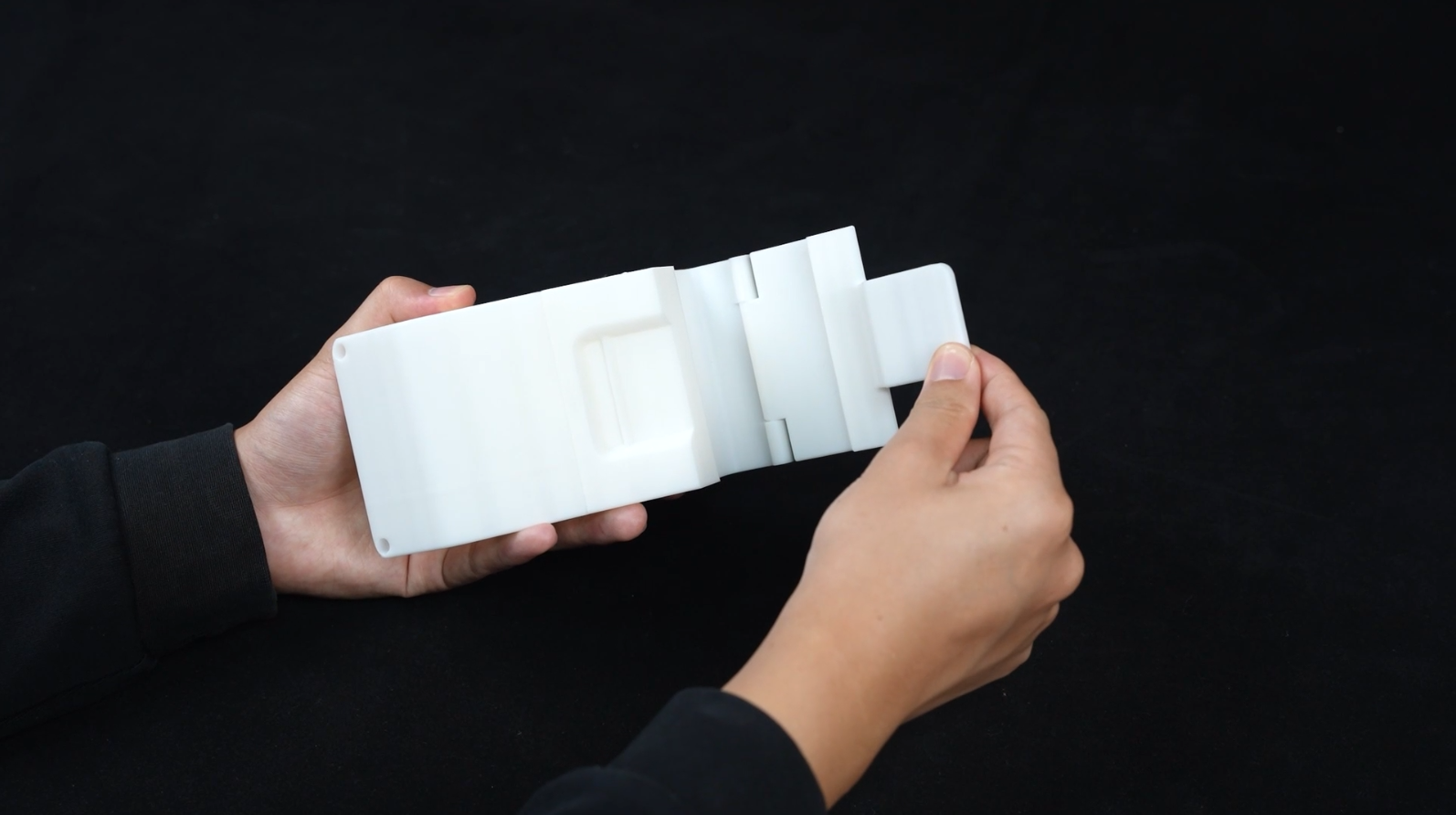

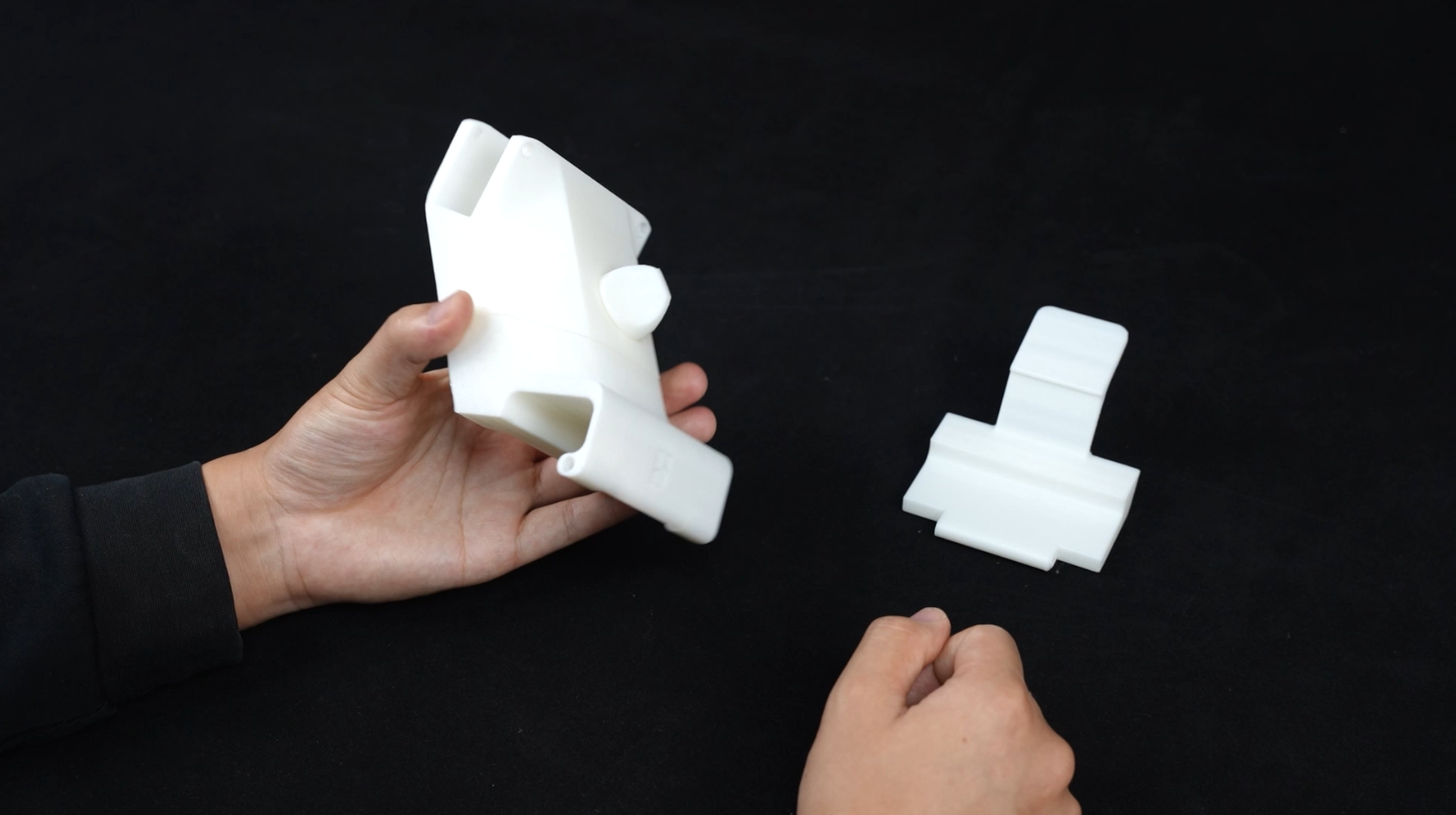

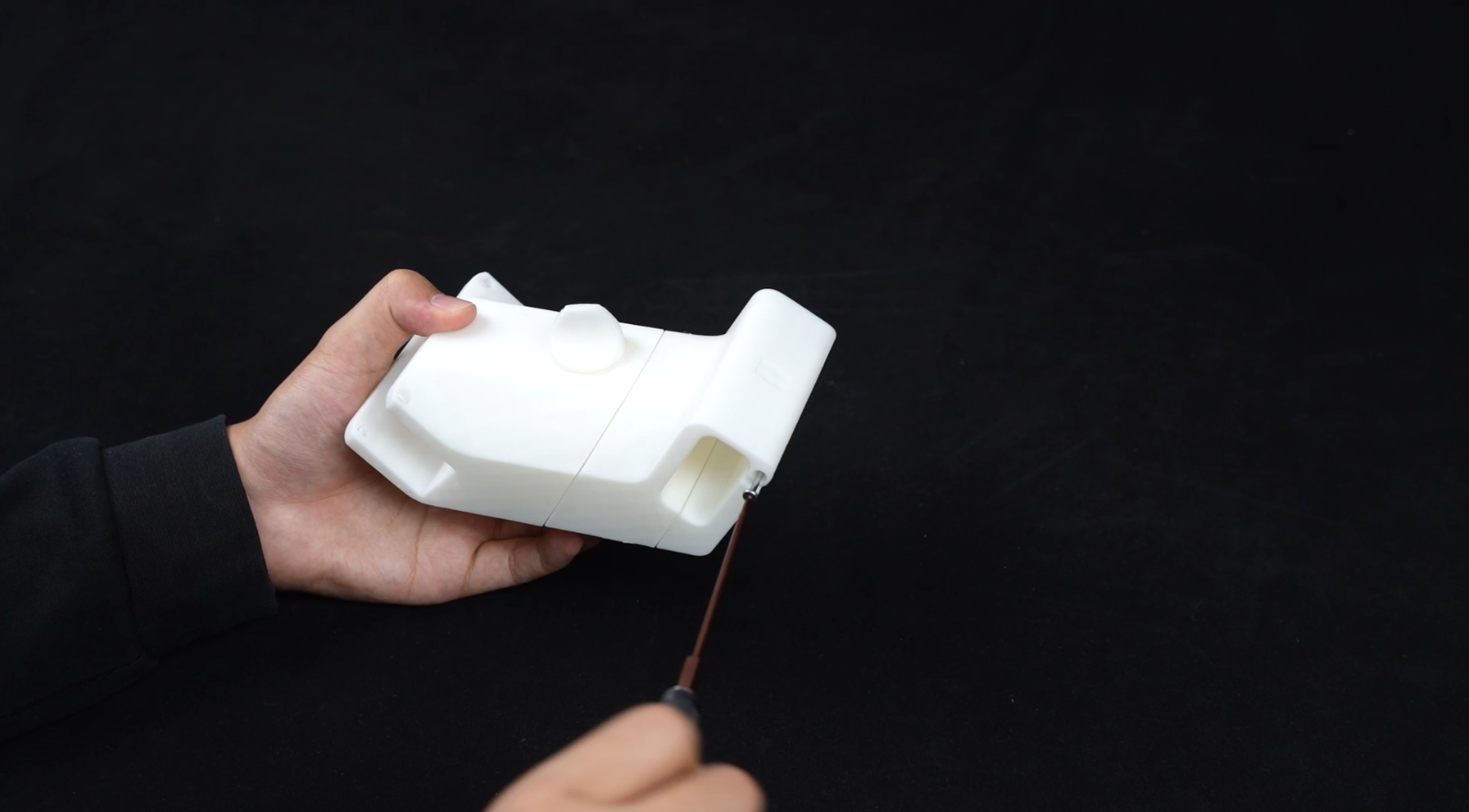

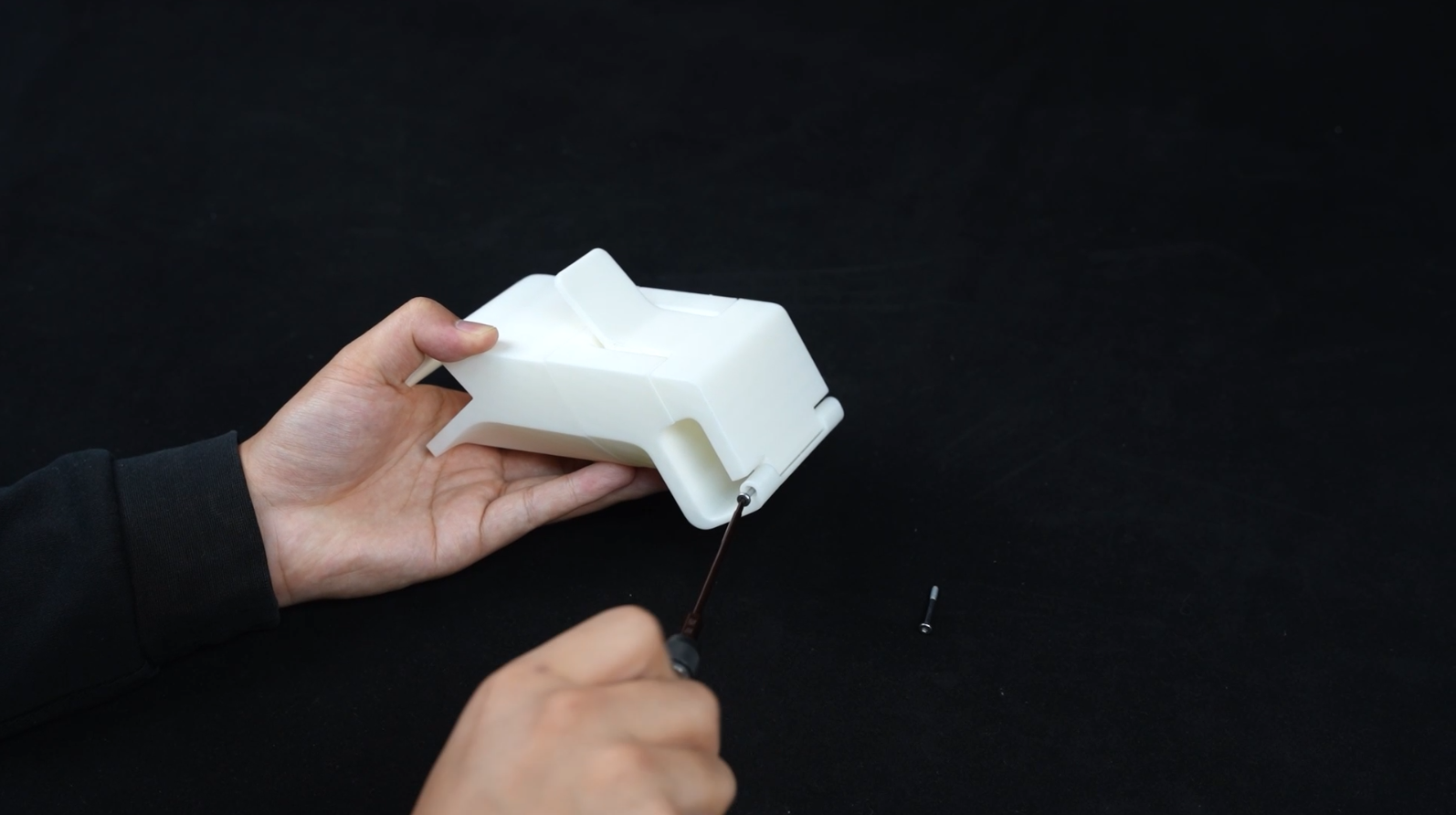

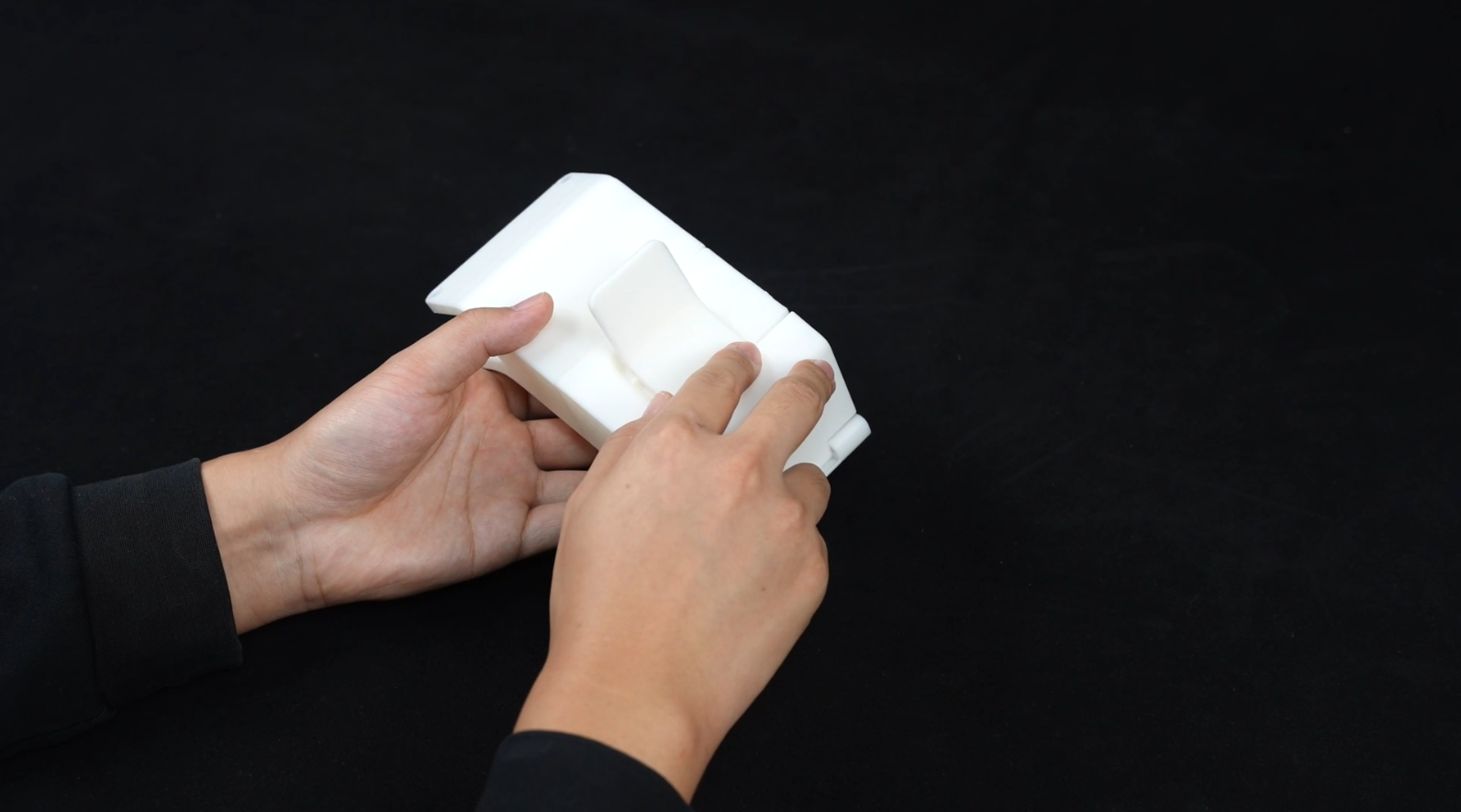

Trin 4: Saml og klik låsen på plads, og brug 2 * BT3-23 skruer til at fastgøre låsens aksel

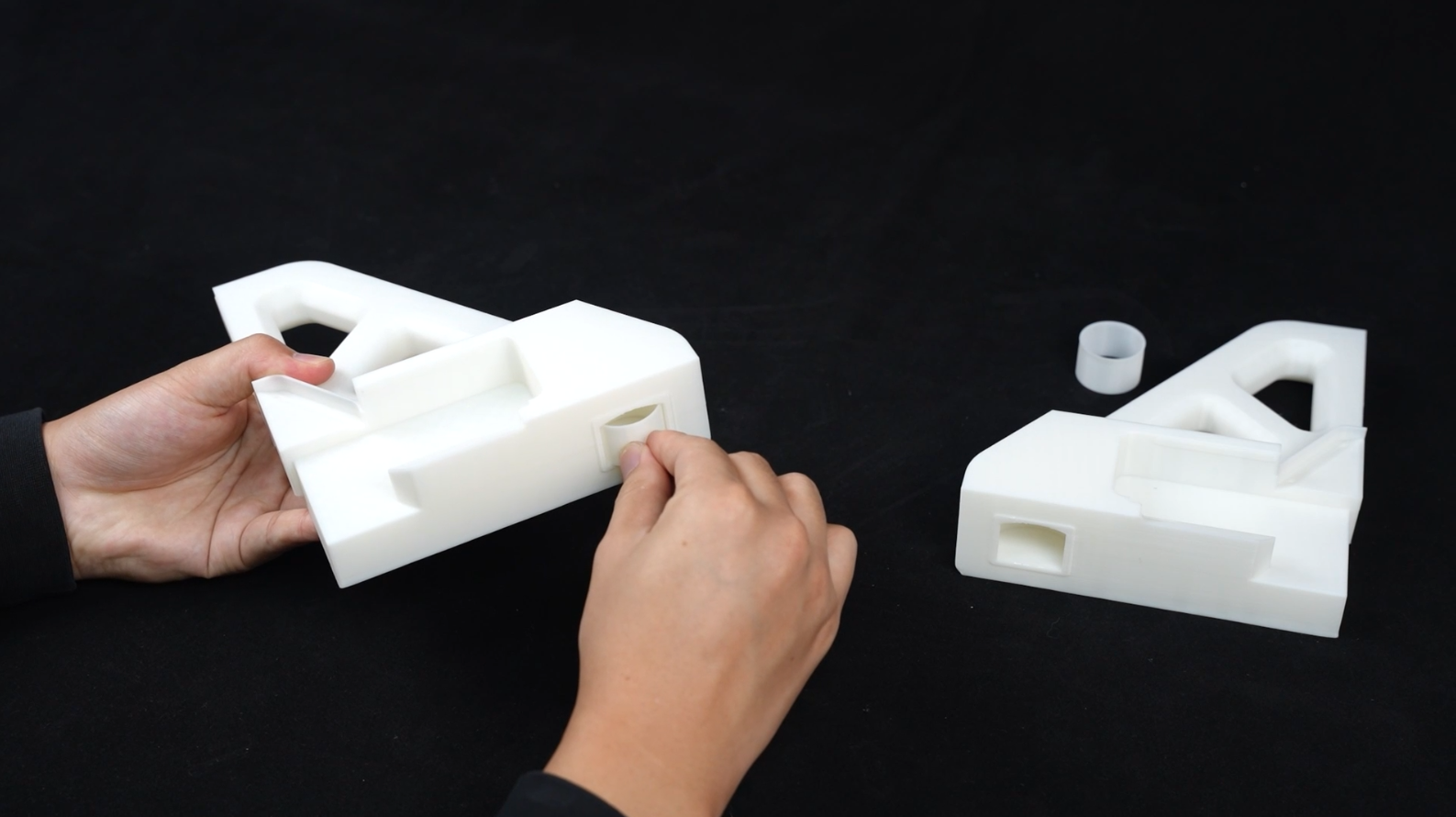

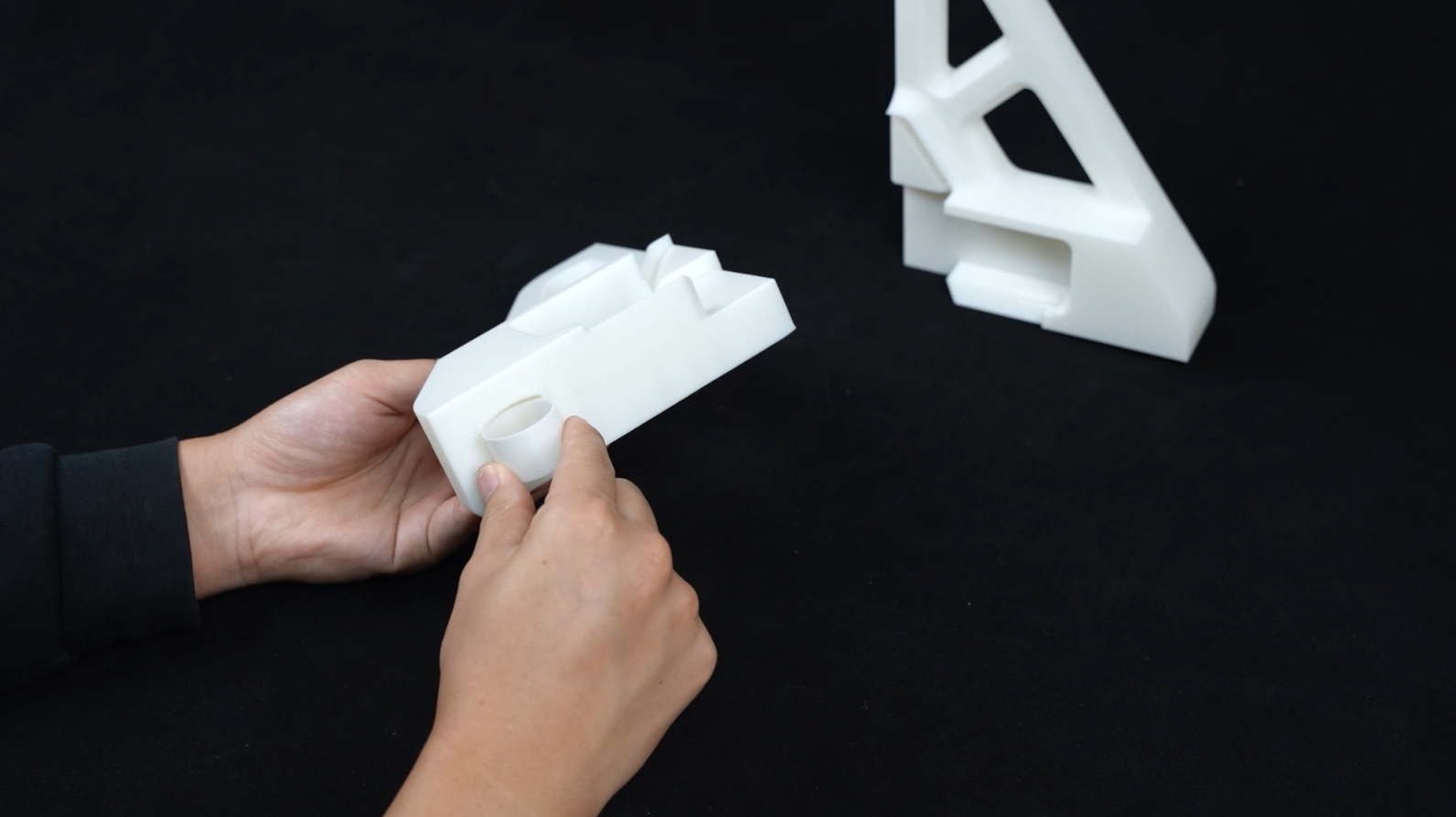

Trin 5: Klik dæmperen ind i bundslidsen på begge Z-akse-afstivere

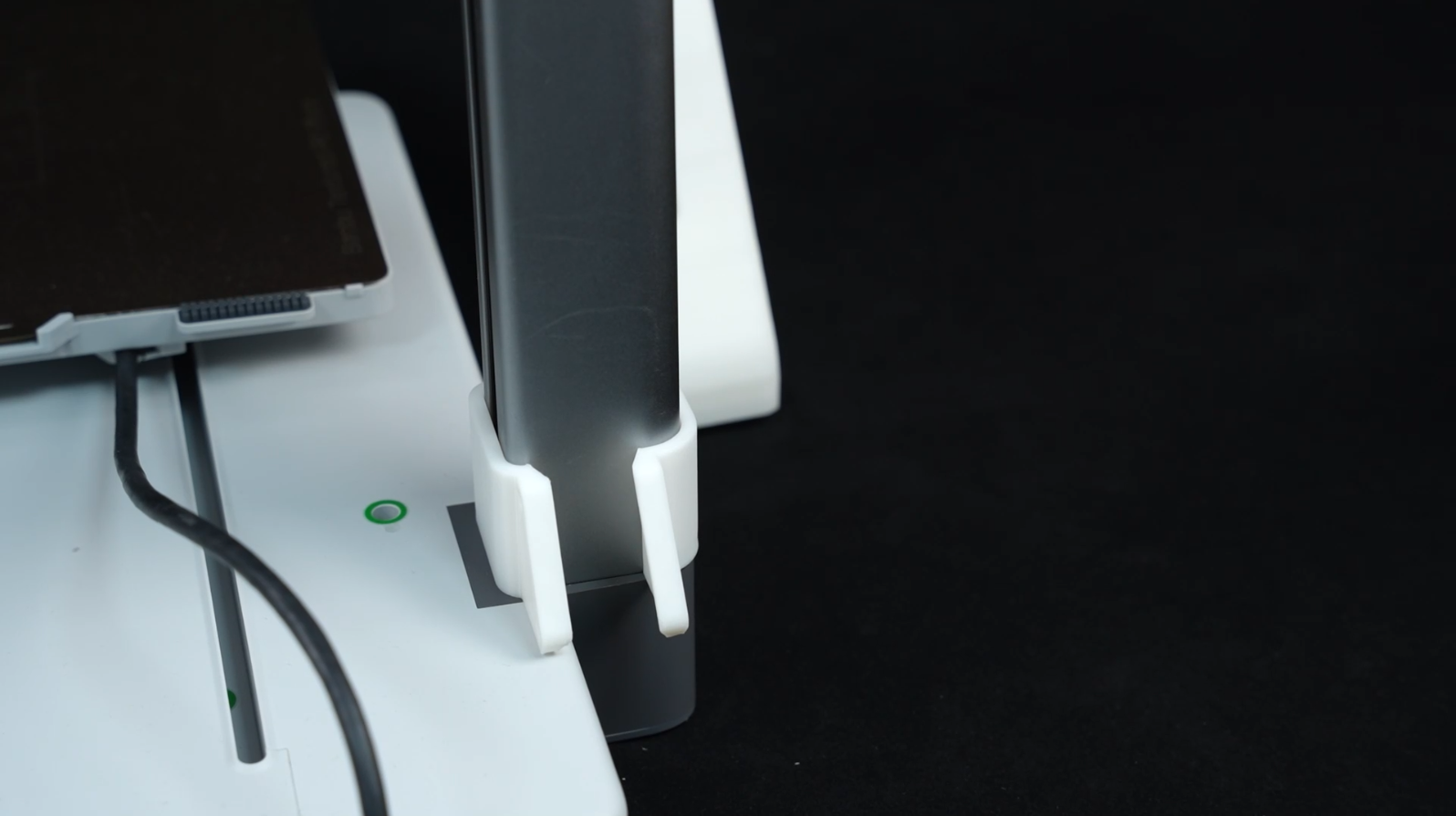

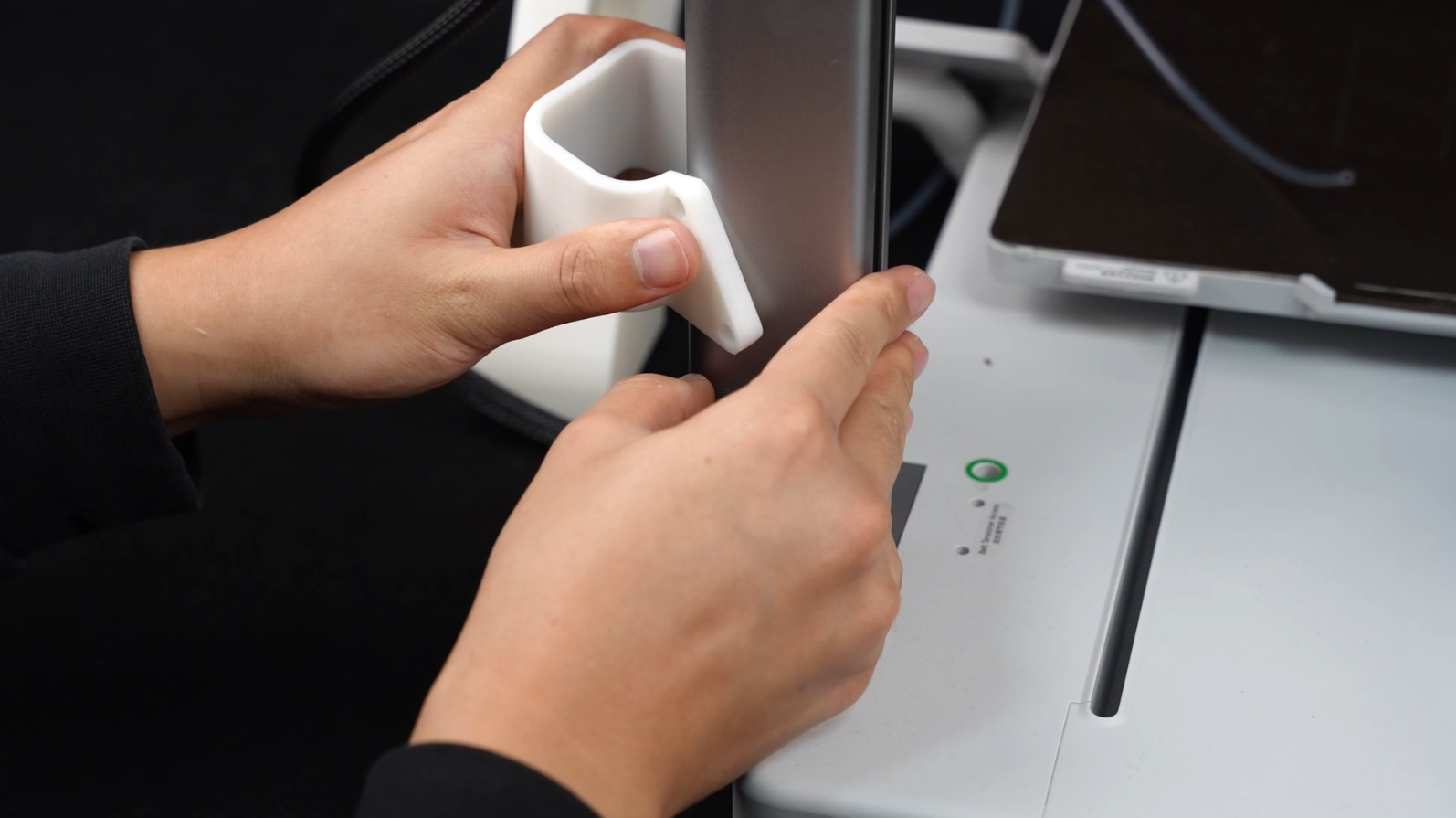

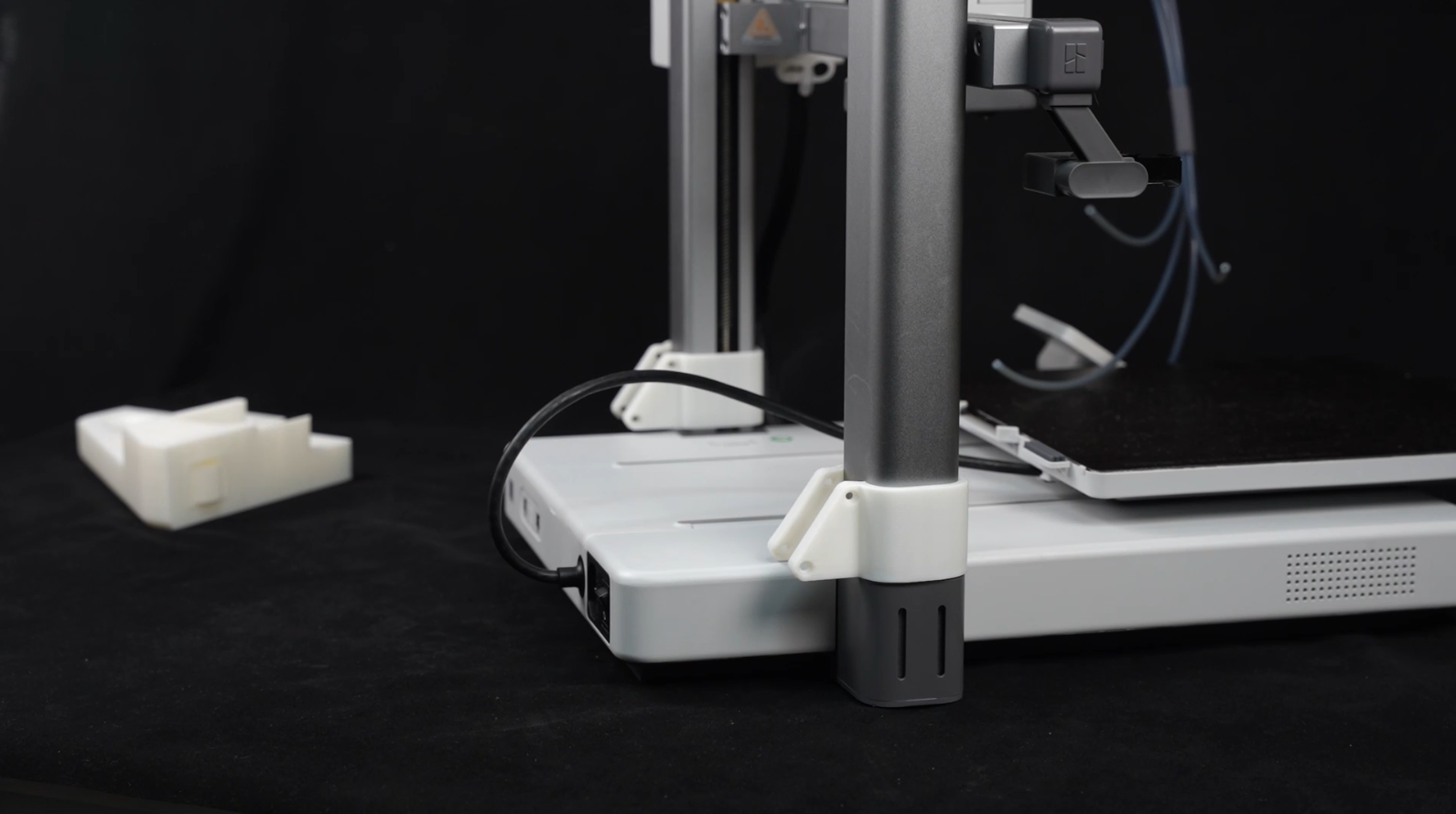

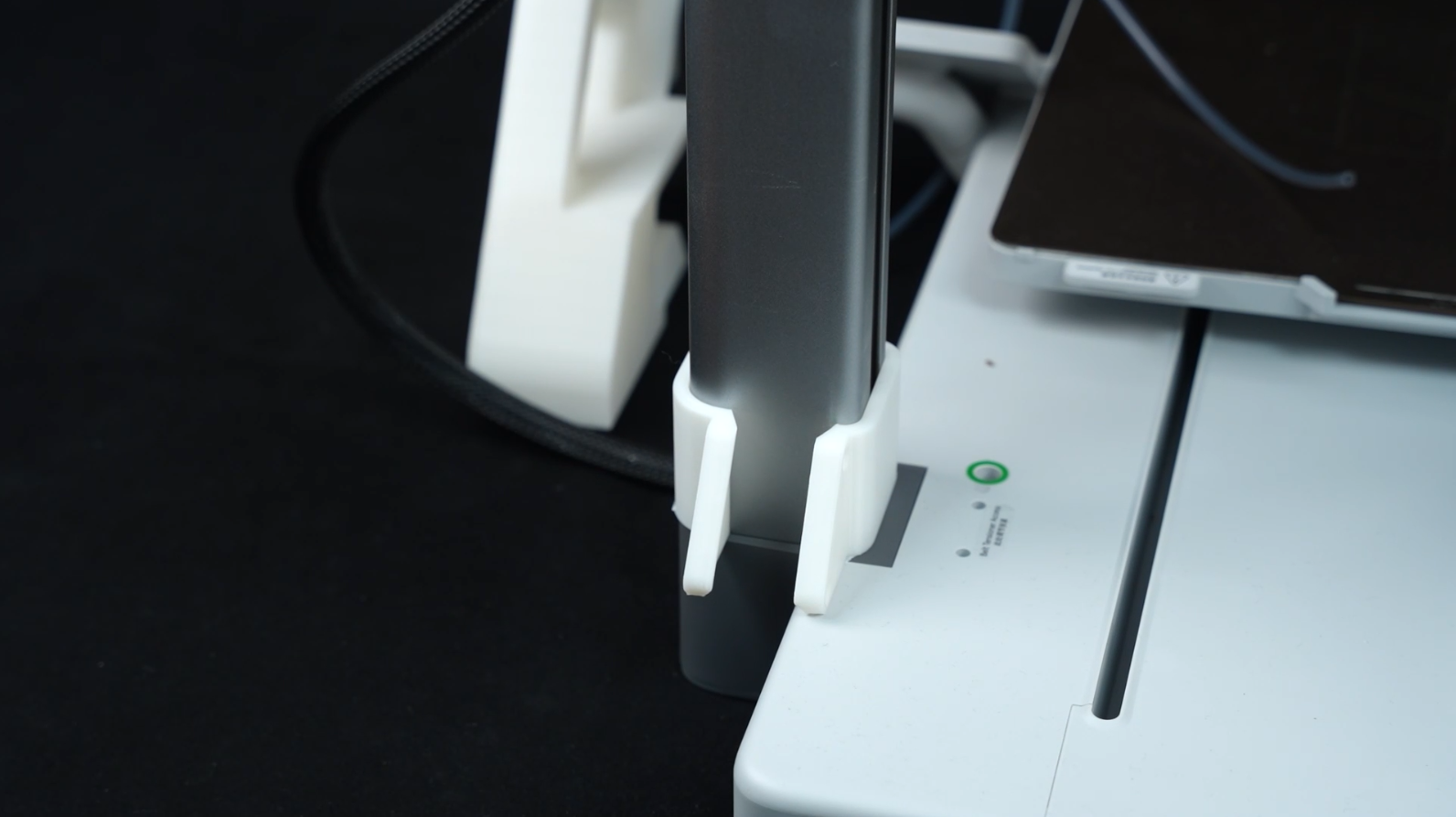

Trin 6: Vrik C-klemmen på plads fra siden af søjlen.

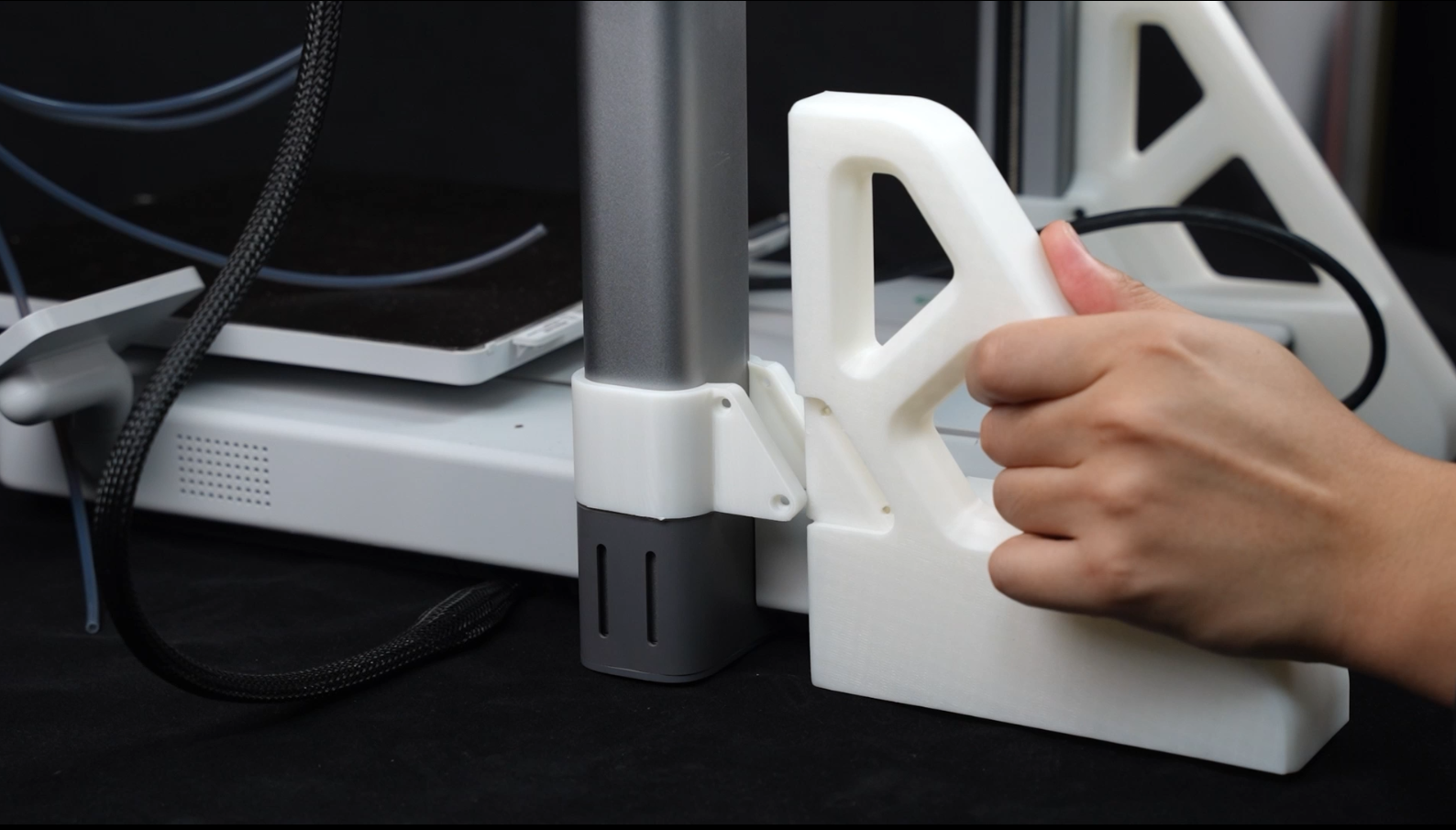

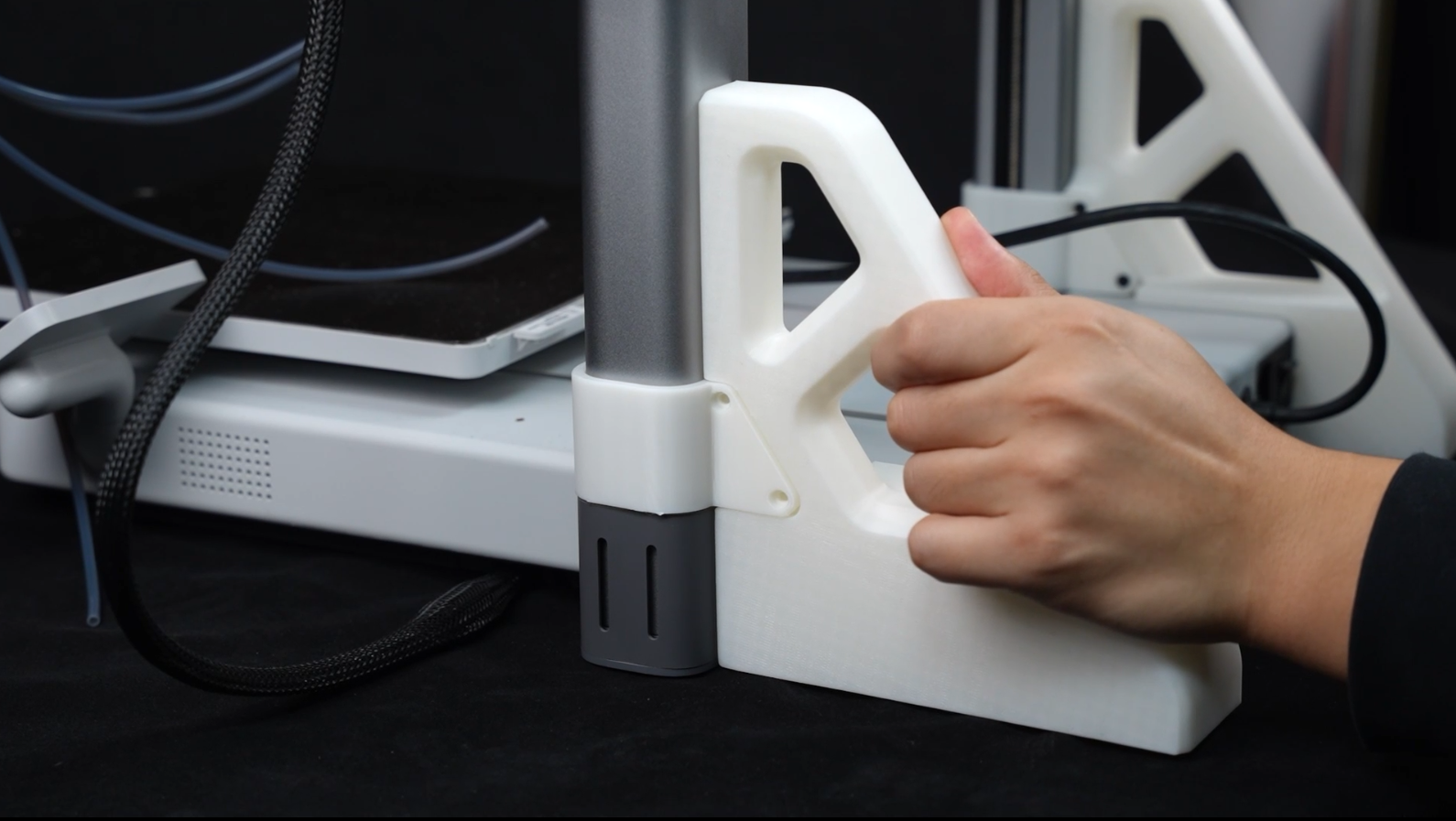

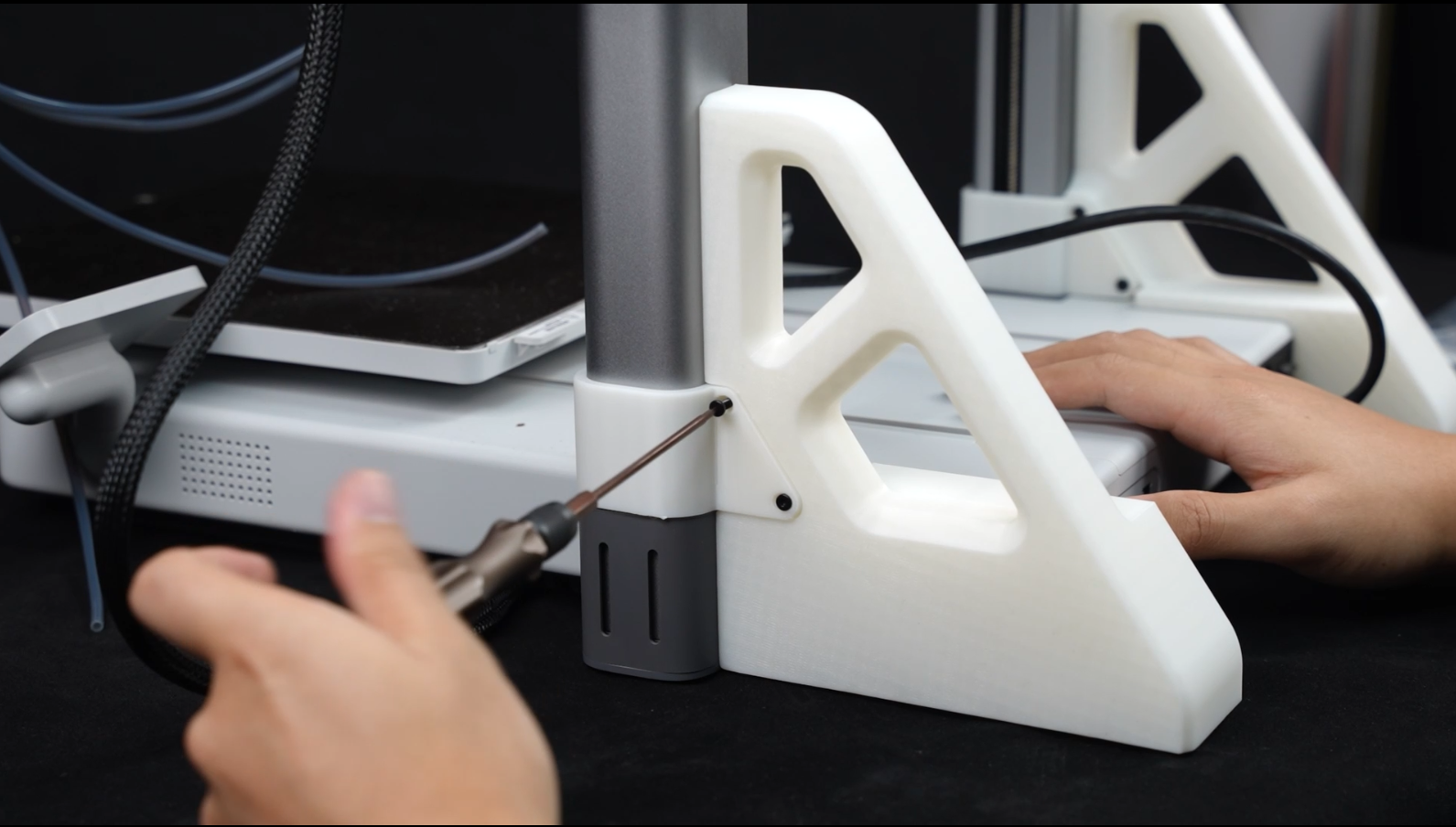

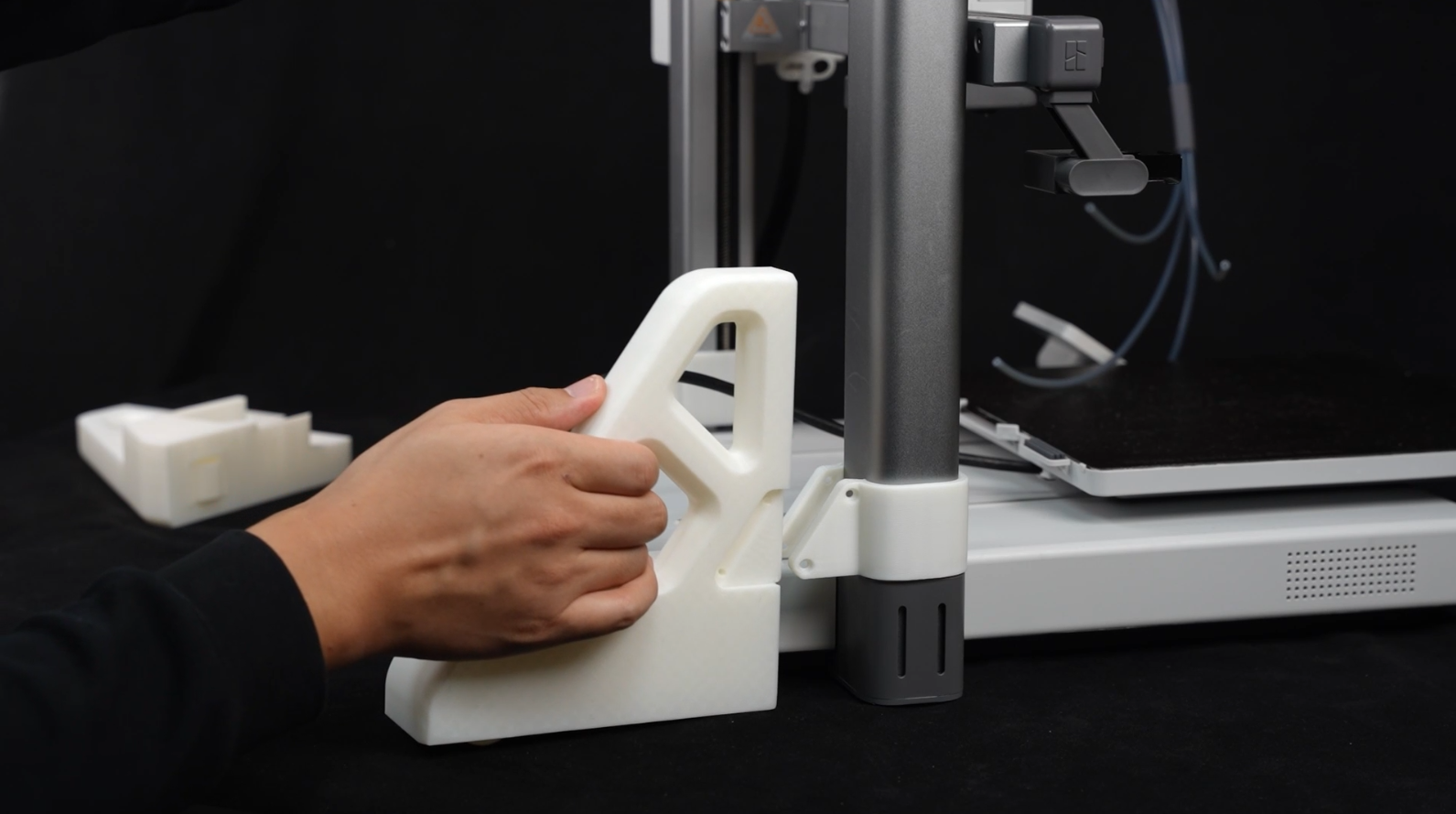

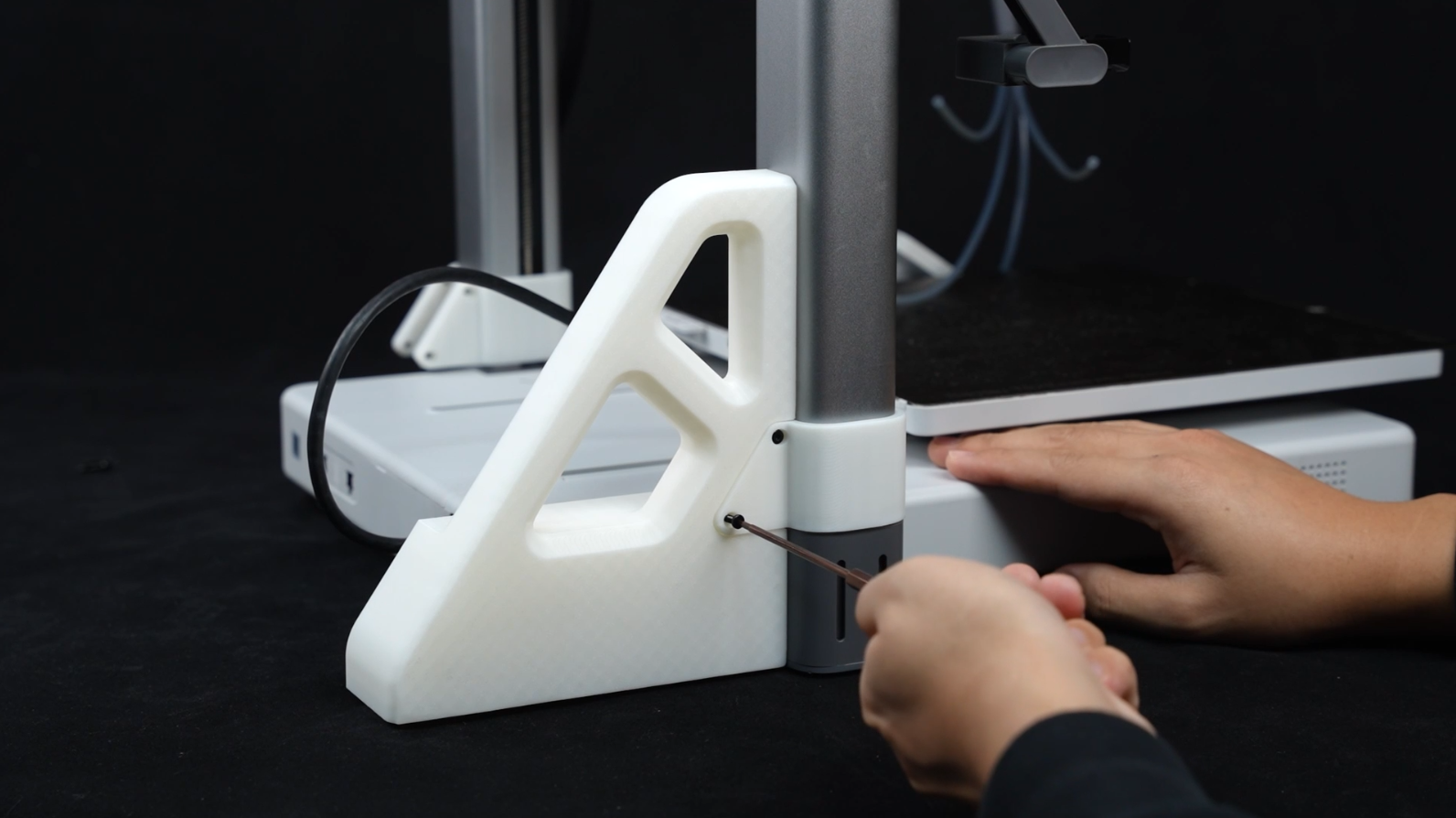

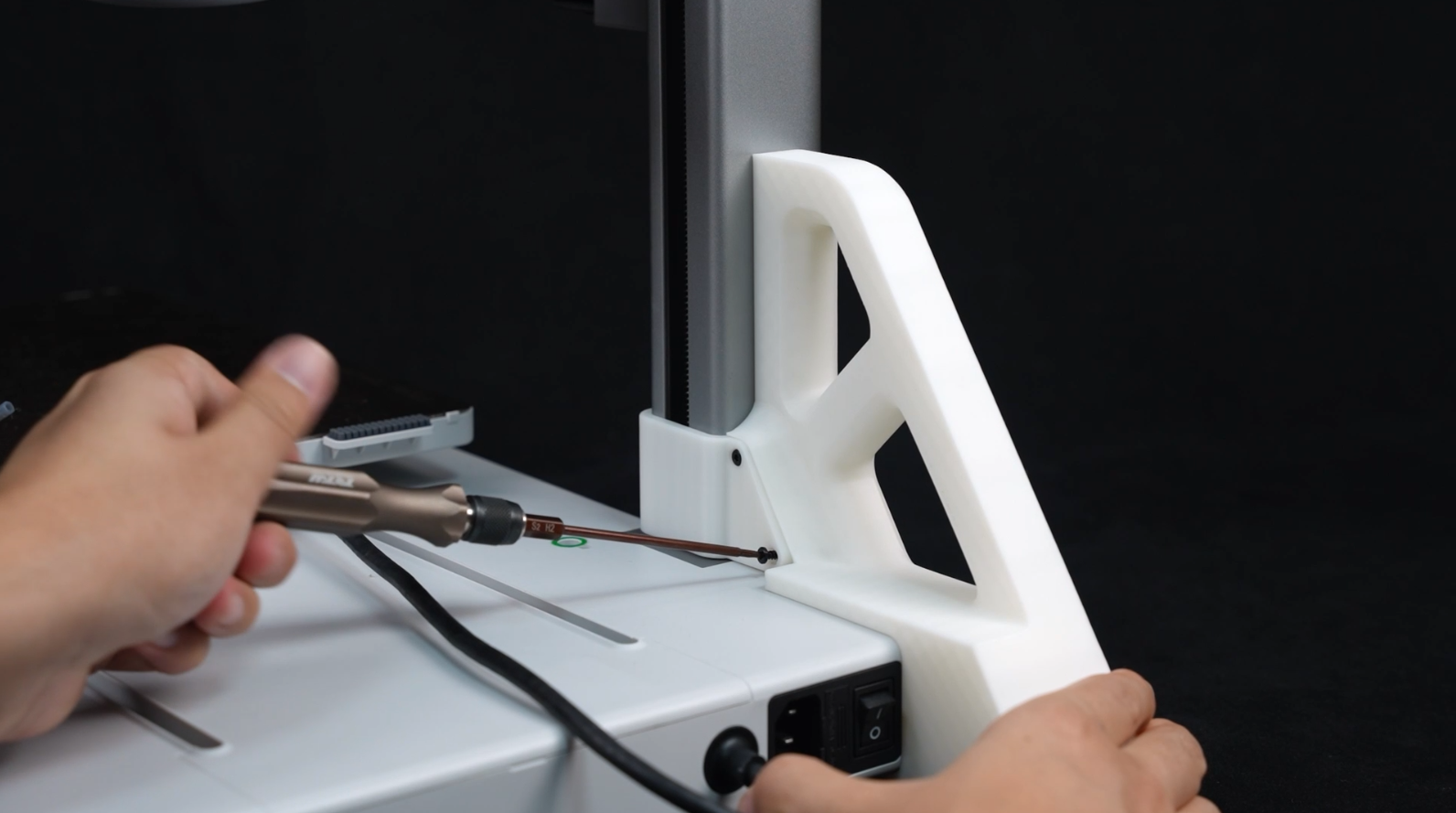

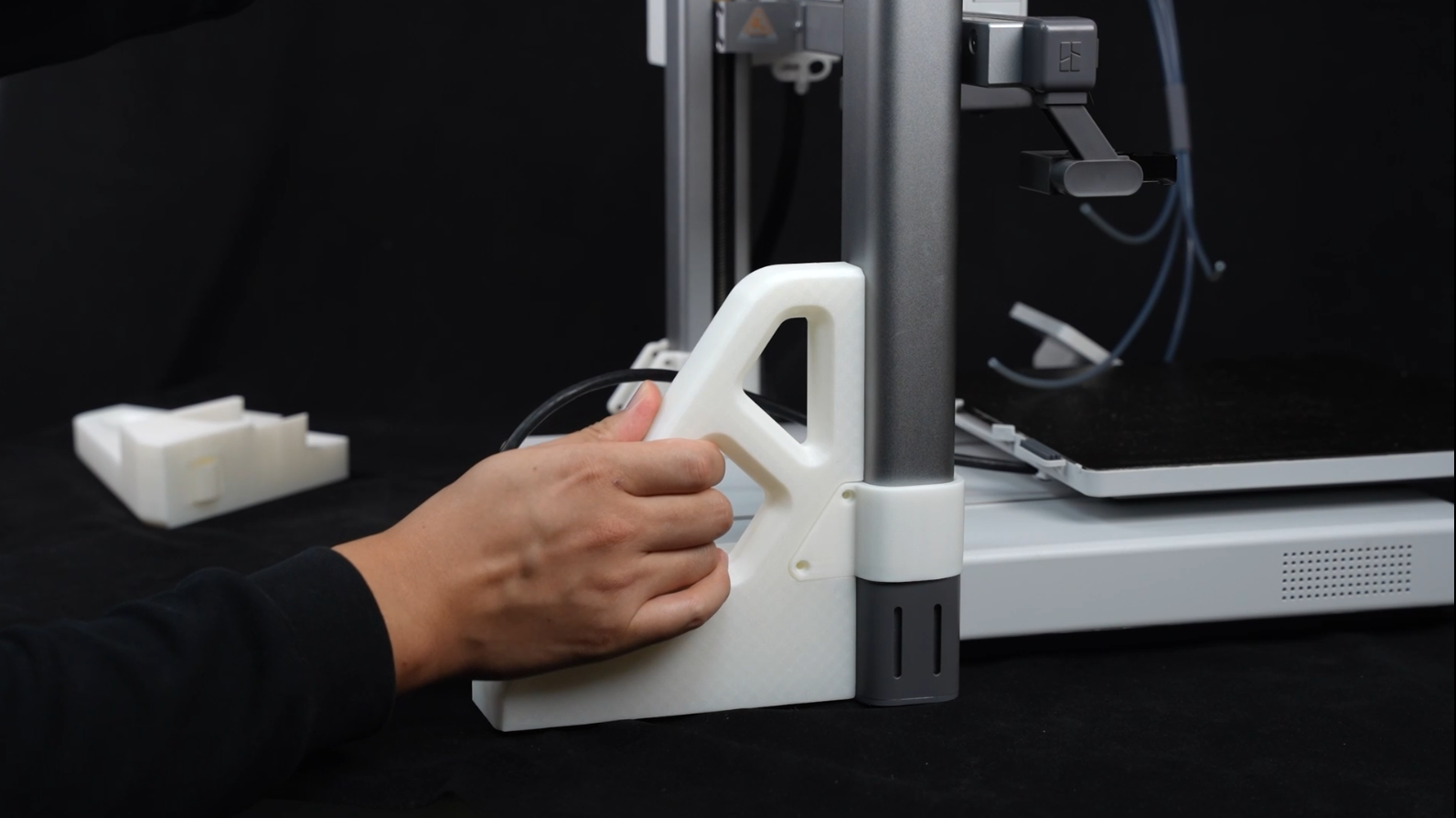

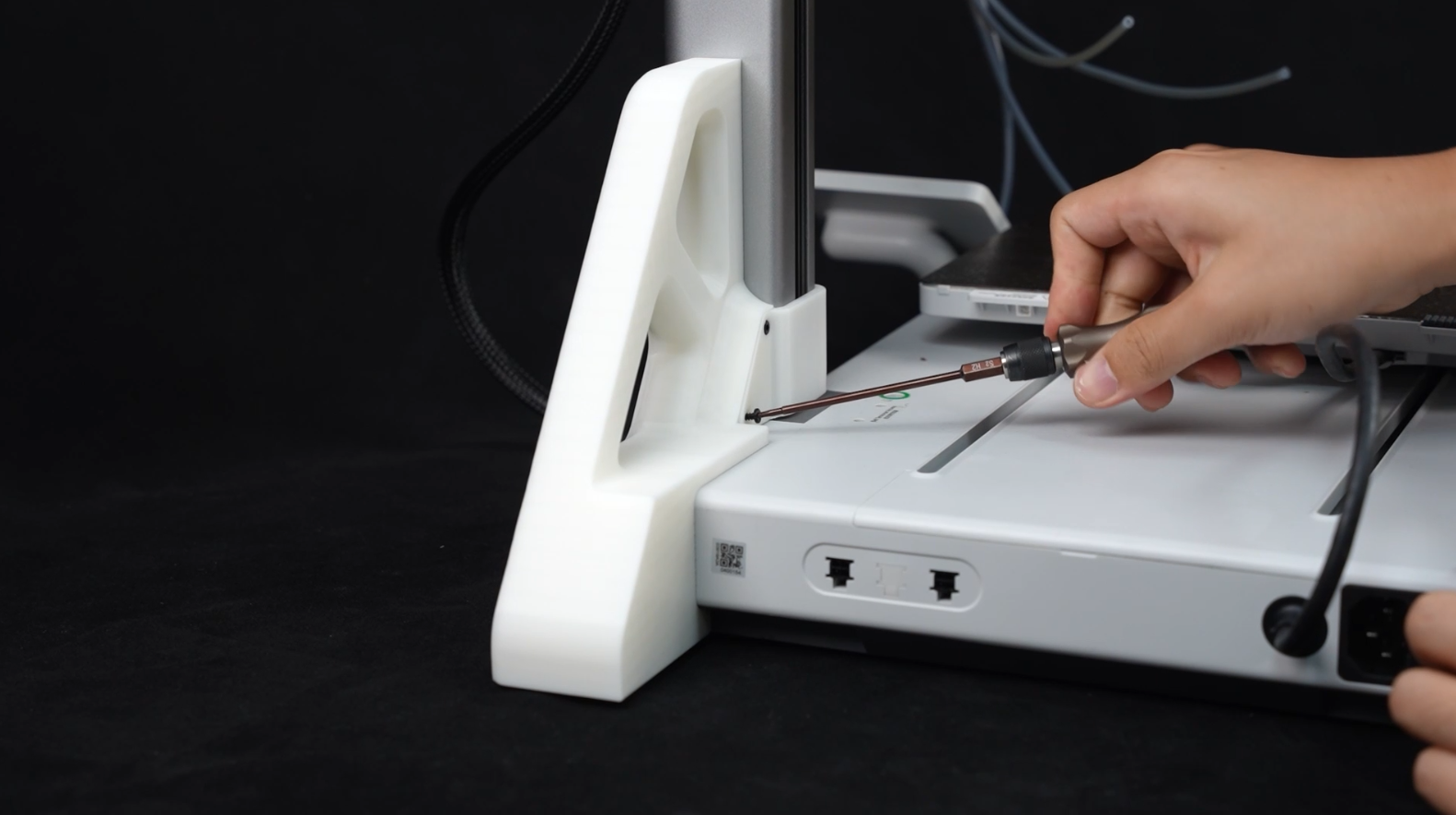

Trin 7: Sæt Z-akse-afstiveren ind i de respektive side-C-klemmer, og brug 8 * BT3-12 skruer (4 skruer på hver side) til at spænde sideklemmerne og fastgøre afstiveren.

Venstre side

Højre side

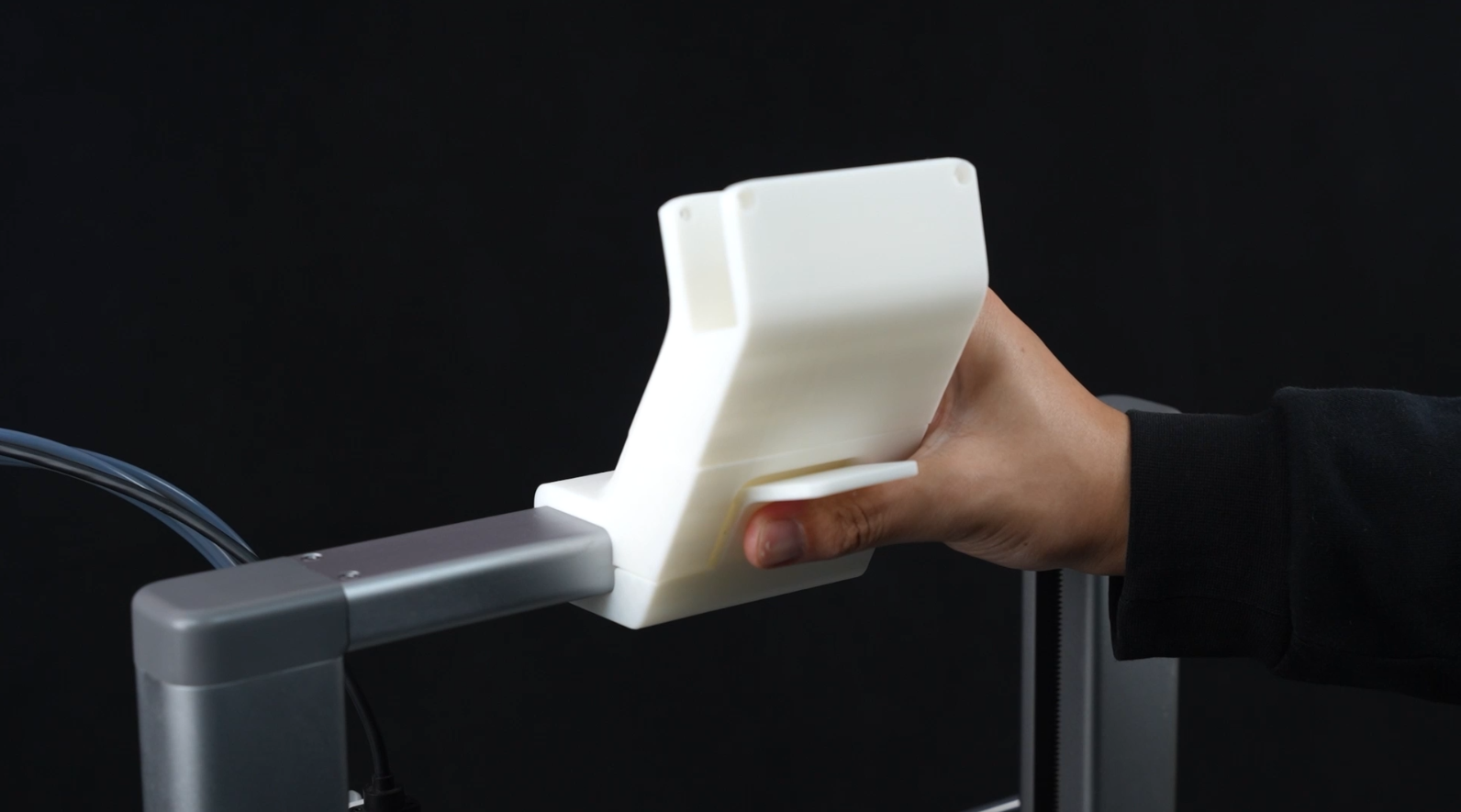

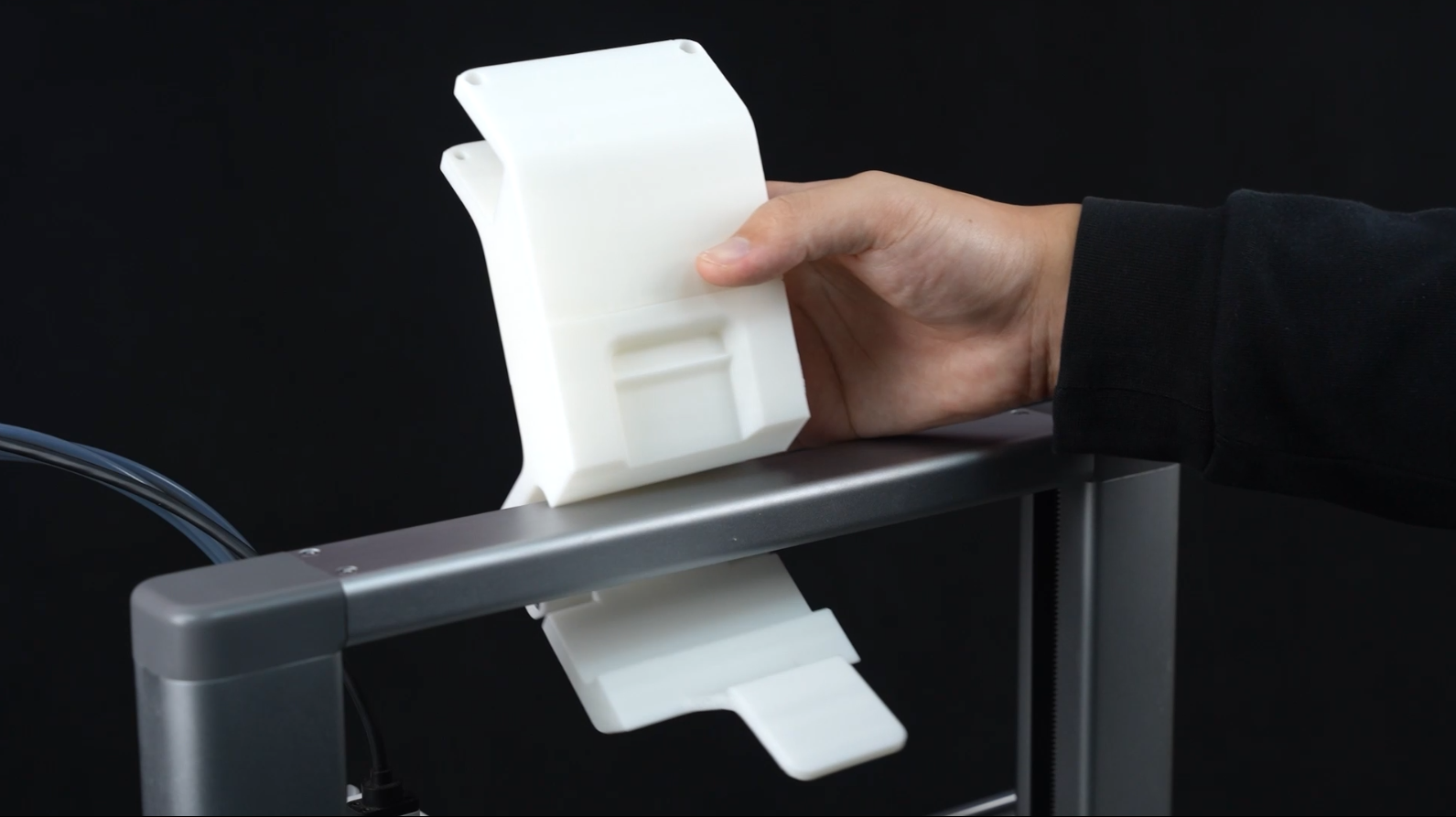

Trin 8: Klem AMS top-monteringen fast på den øverste gantry.

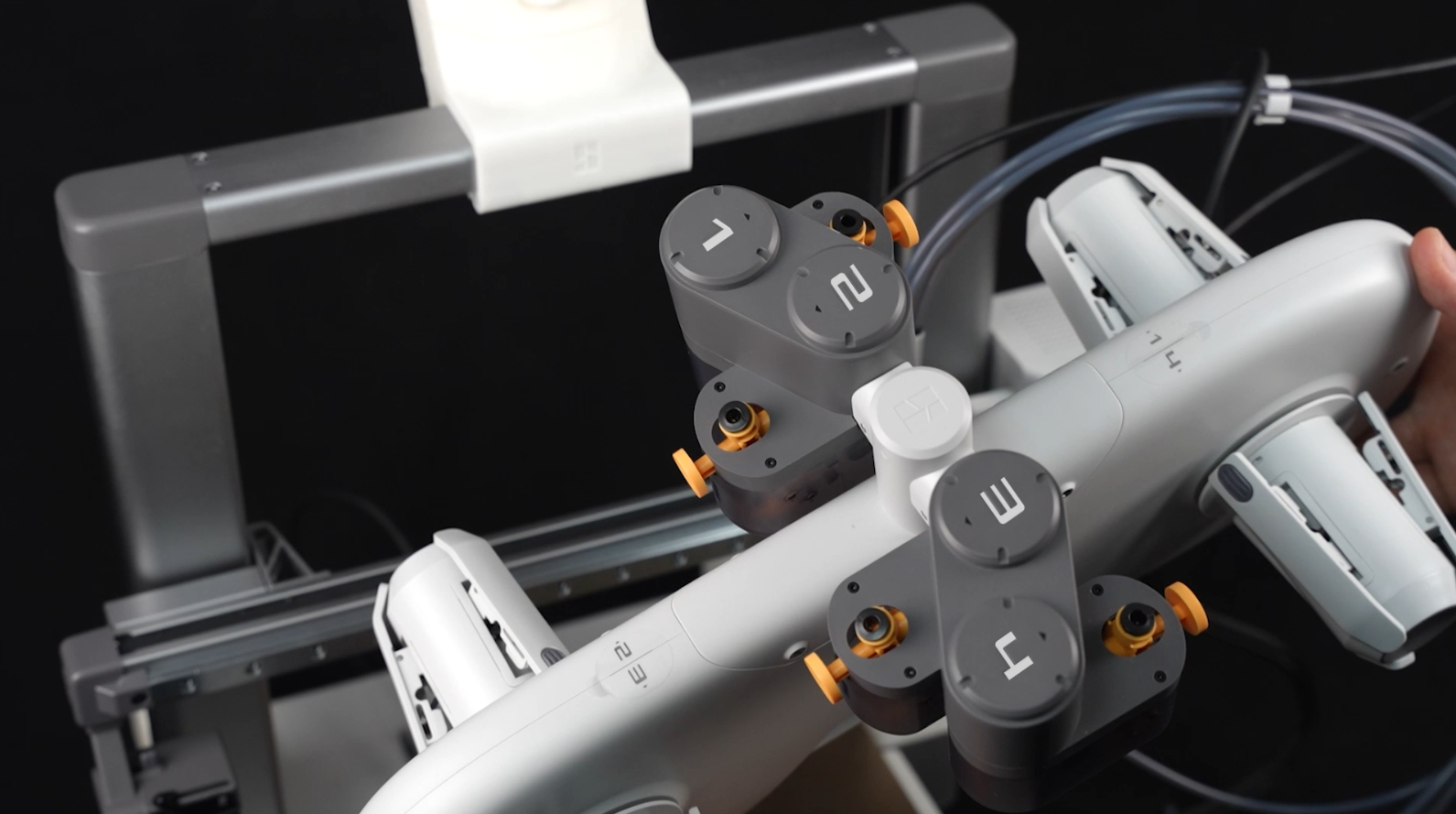

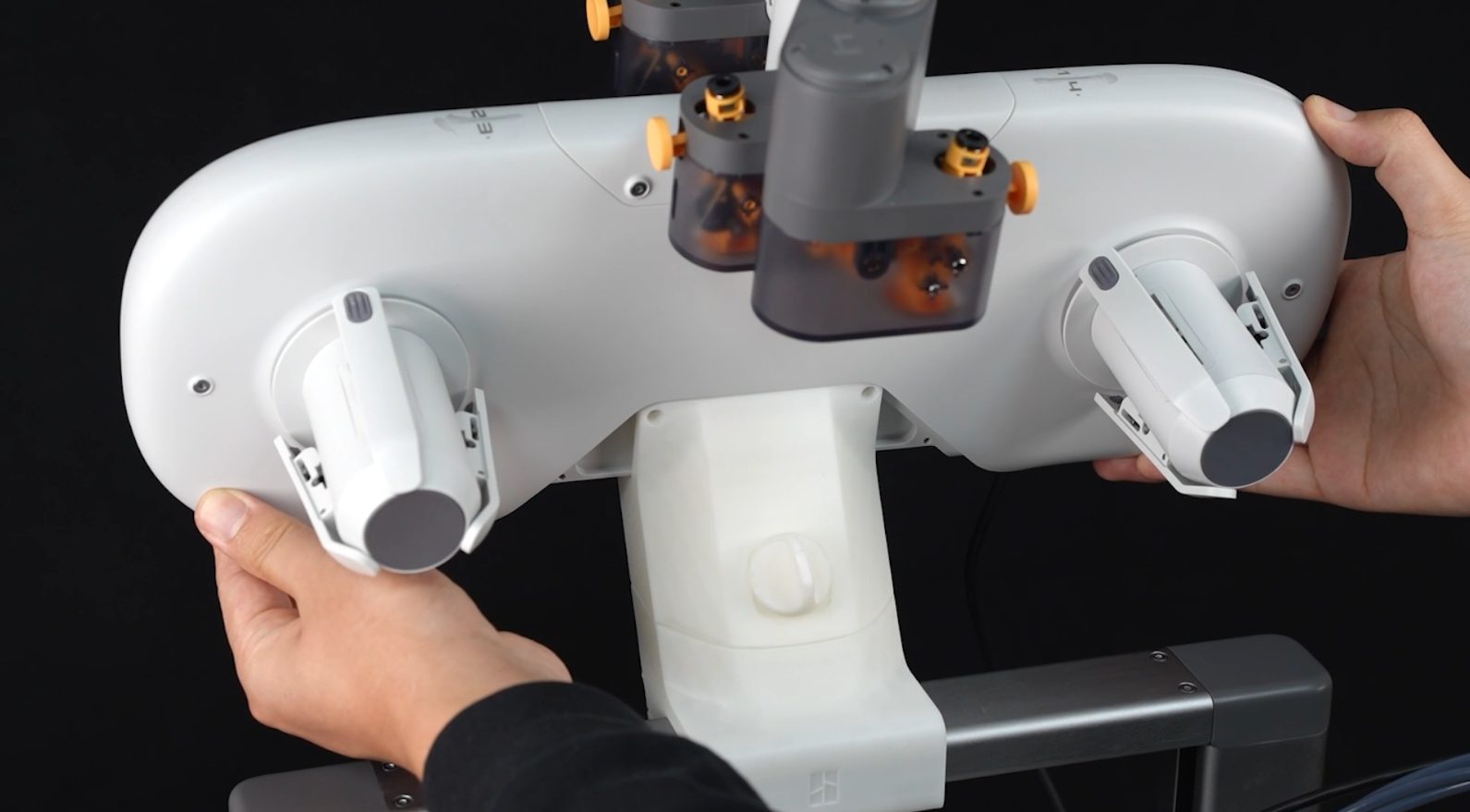

Trin 9: Vend AMS lite-kroppen, så side nr. 3 og 4 vender mod fronten (skærmen).

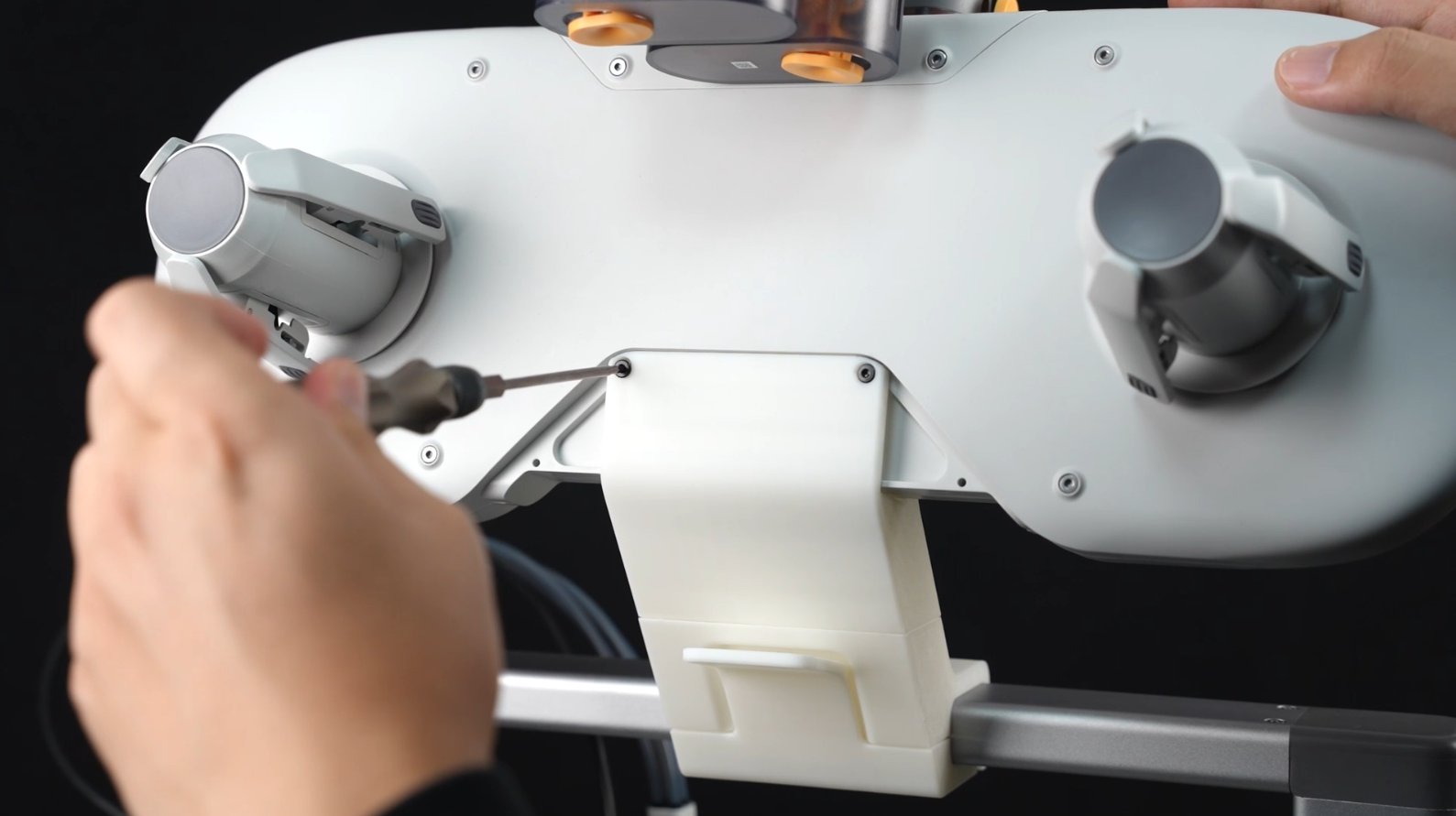

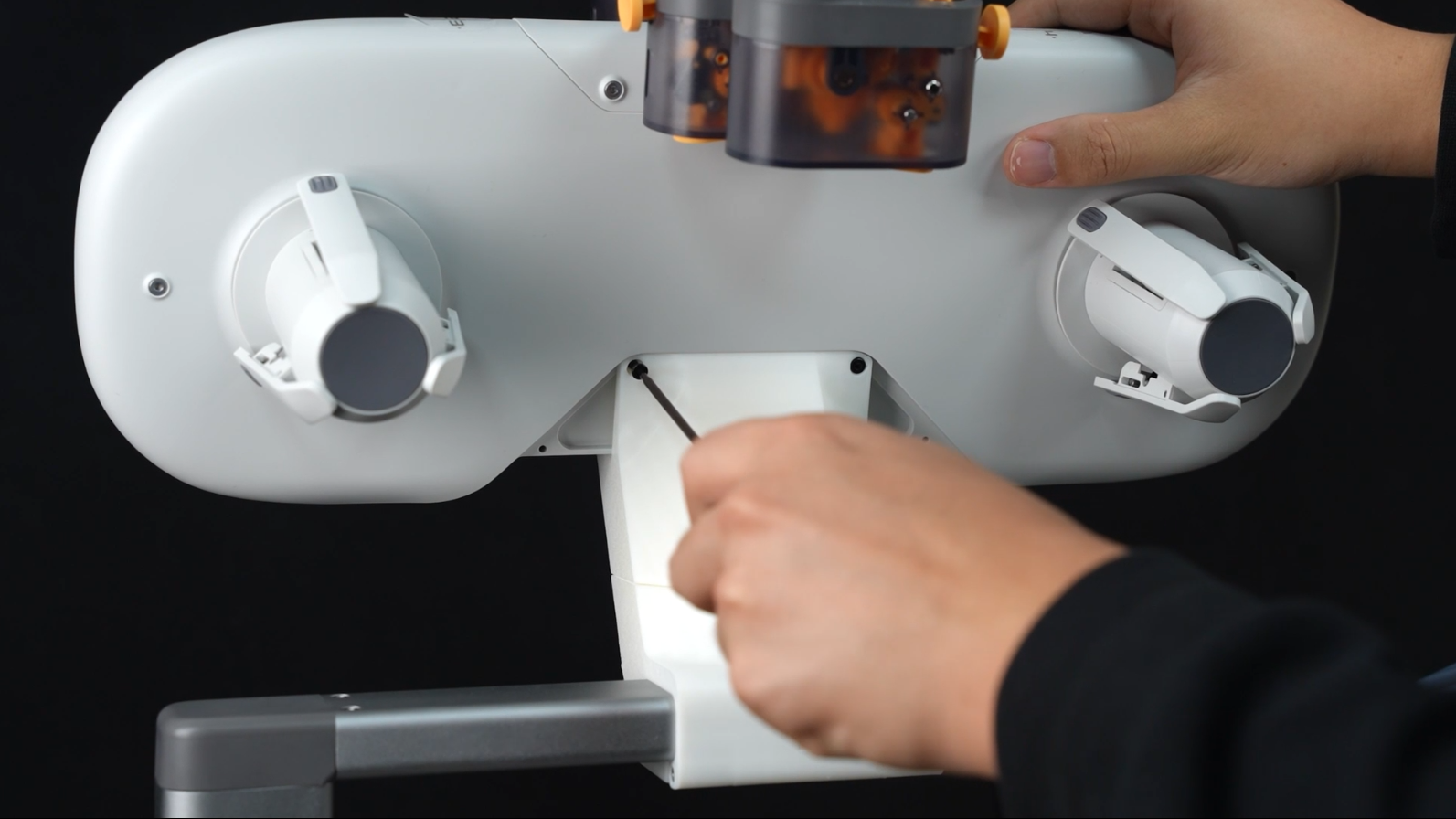

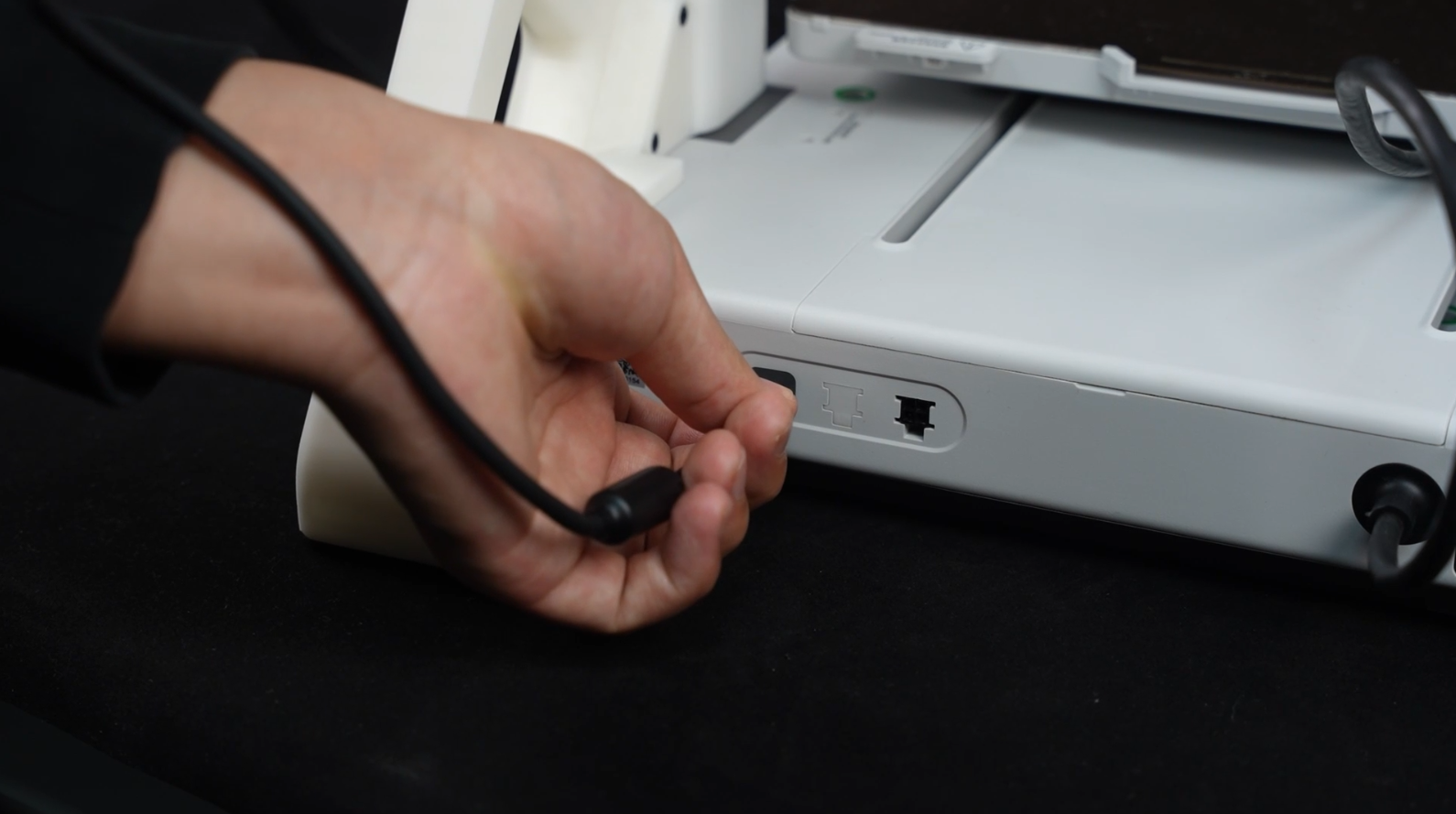

Trin 10: Brug 4 * BT3-12 skruer til at fastgøre AMS-kroppen på monteringen, og husk at sætte dit 4-pin-stik tilbage

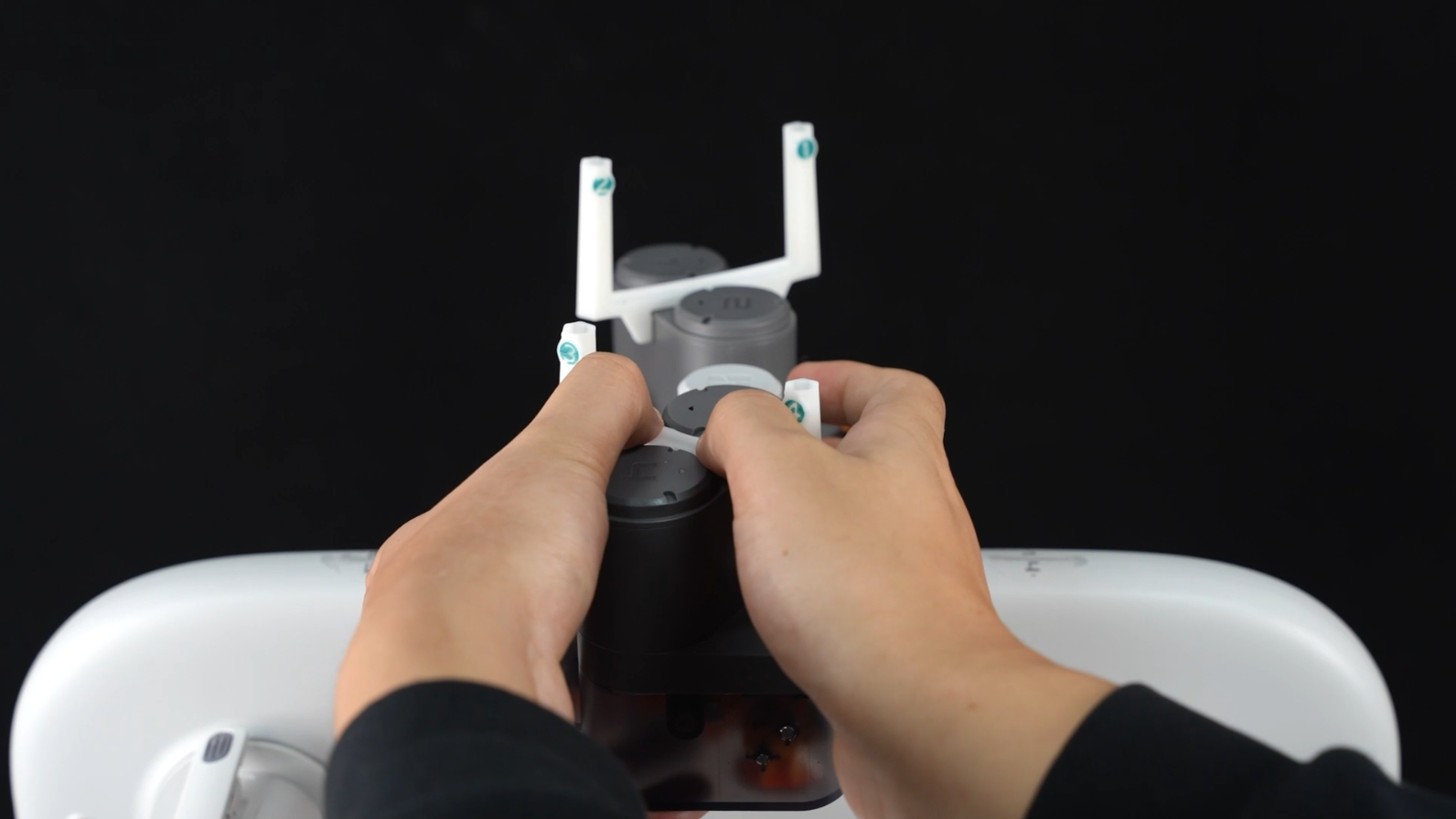

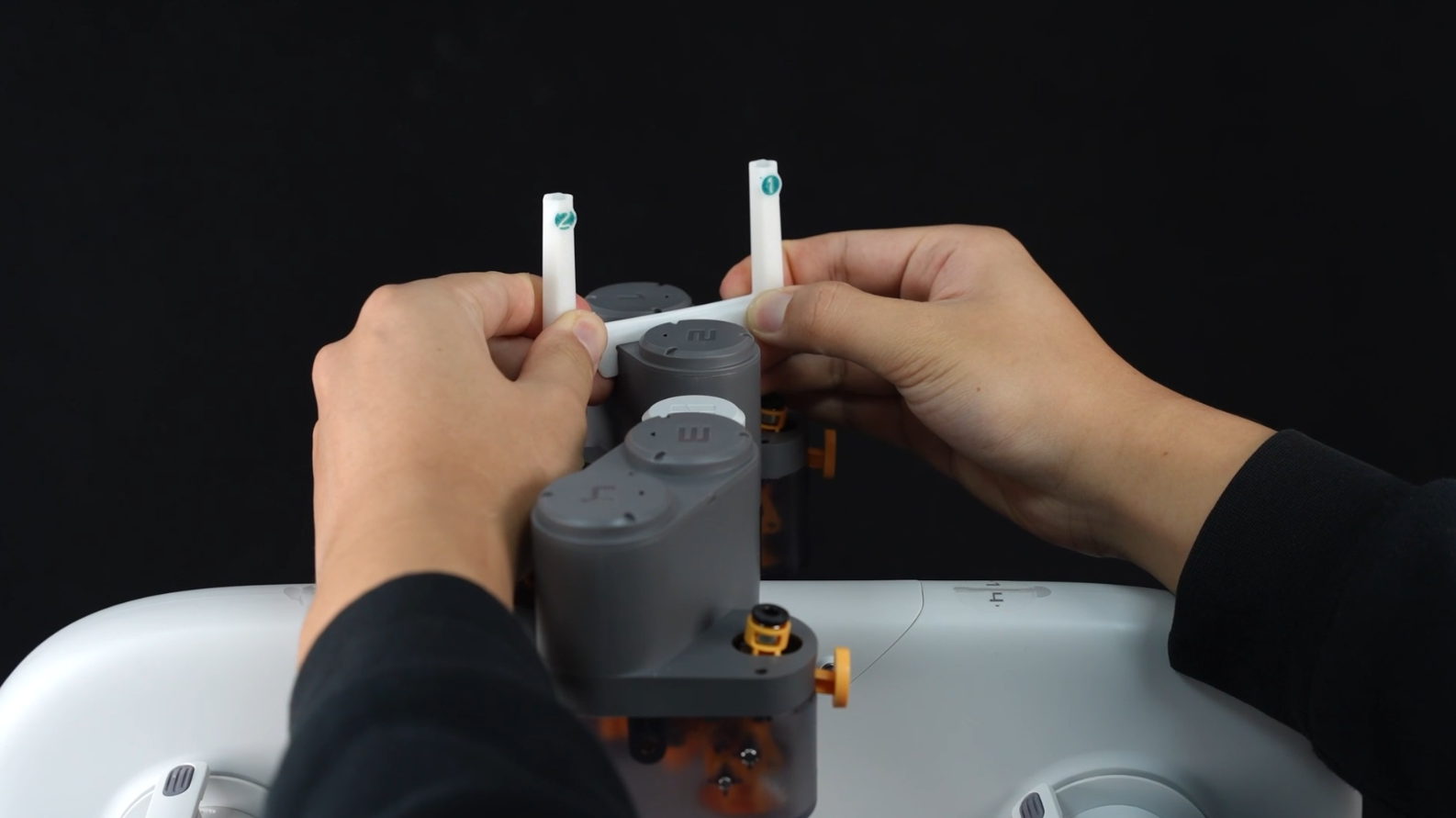

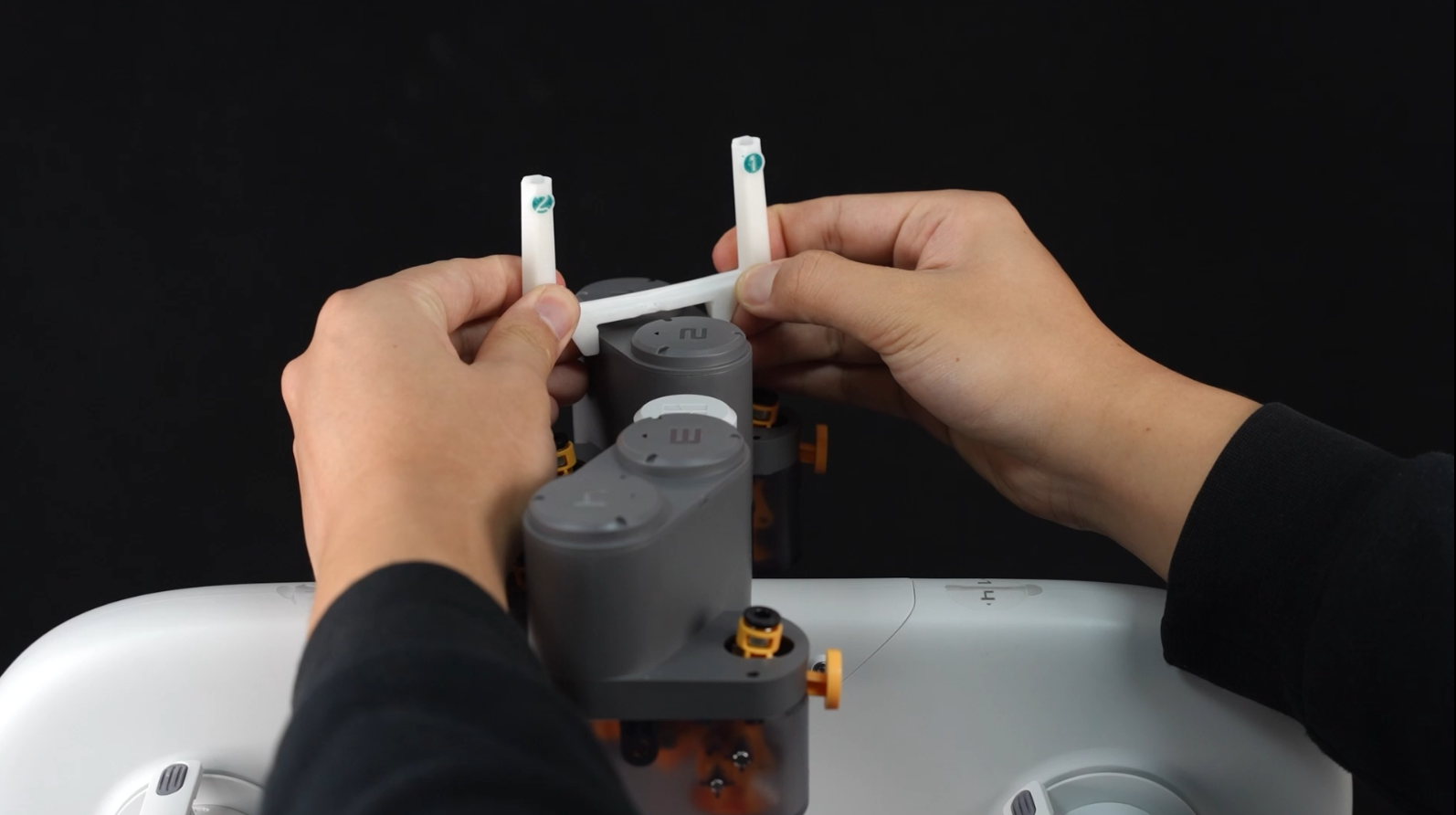

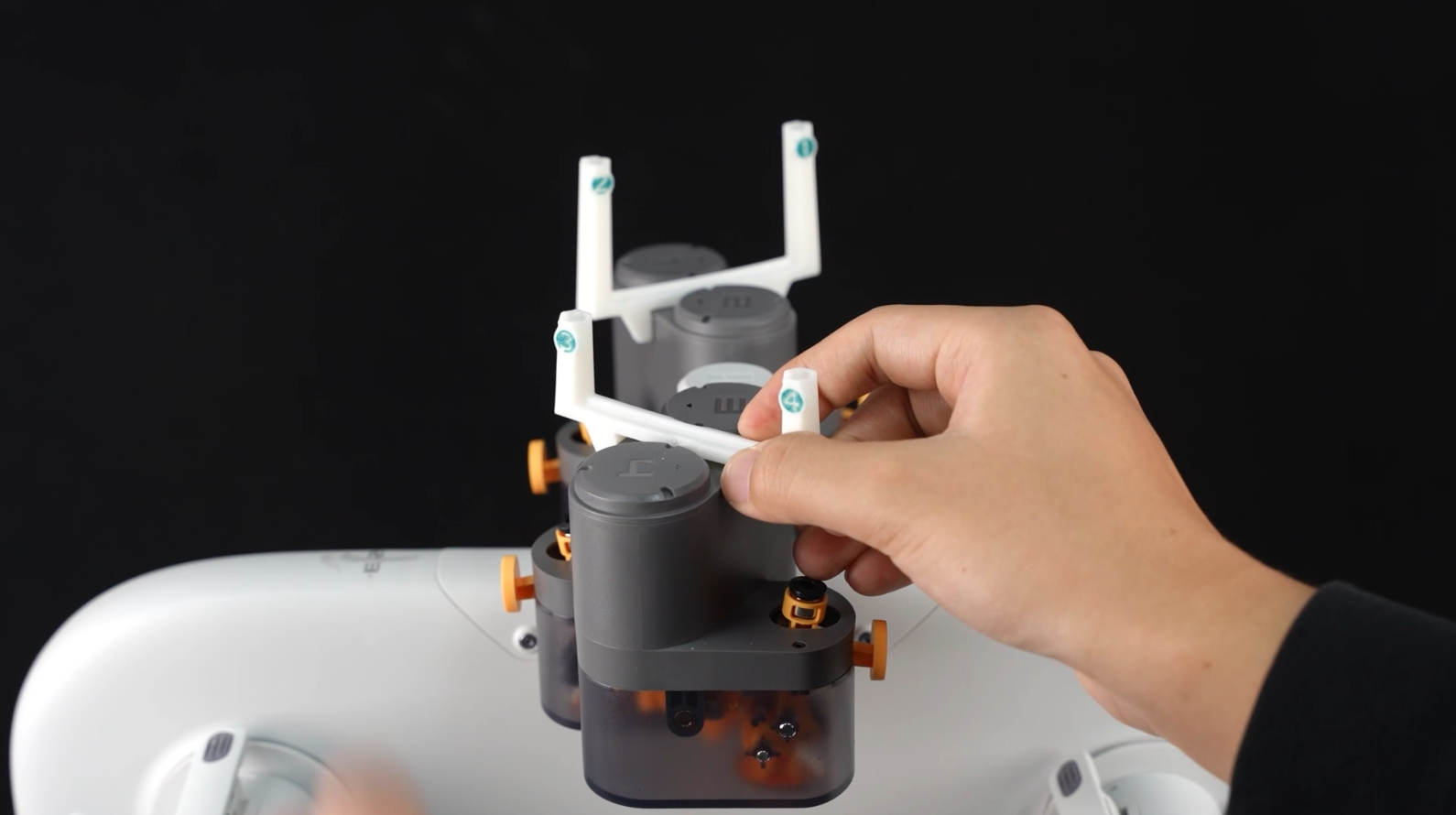

(Valgfrit) Trin 11: Klik PTFE-slangeholderen i (match nummeret til den tilsvarende port)

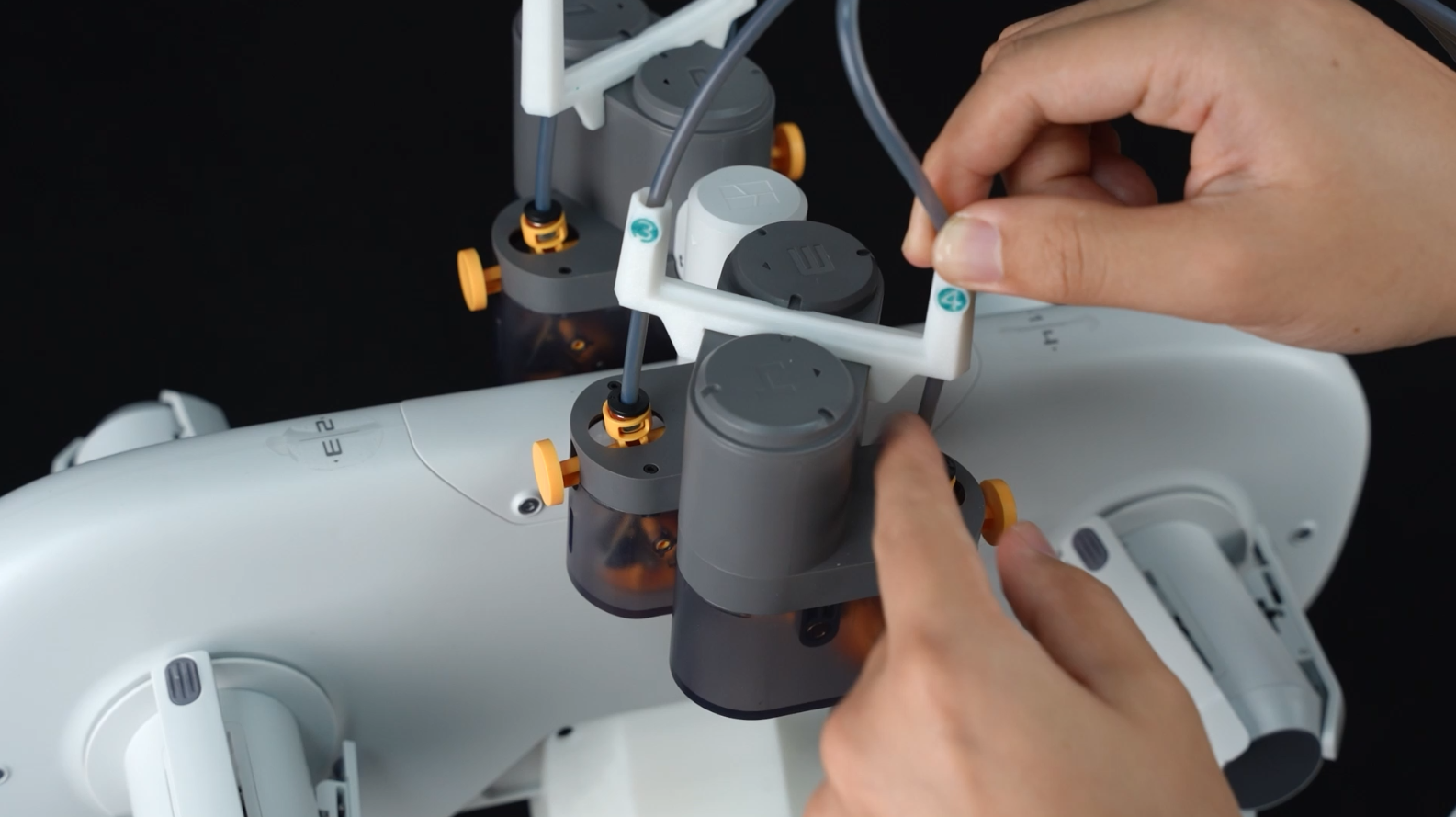

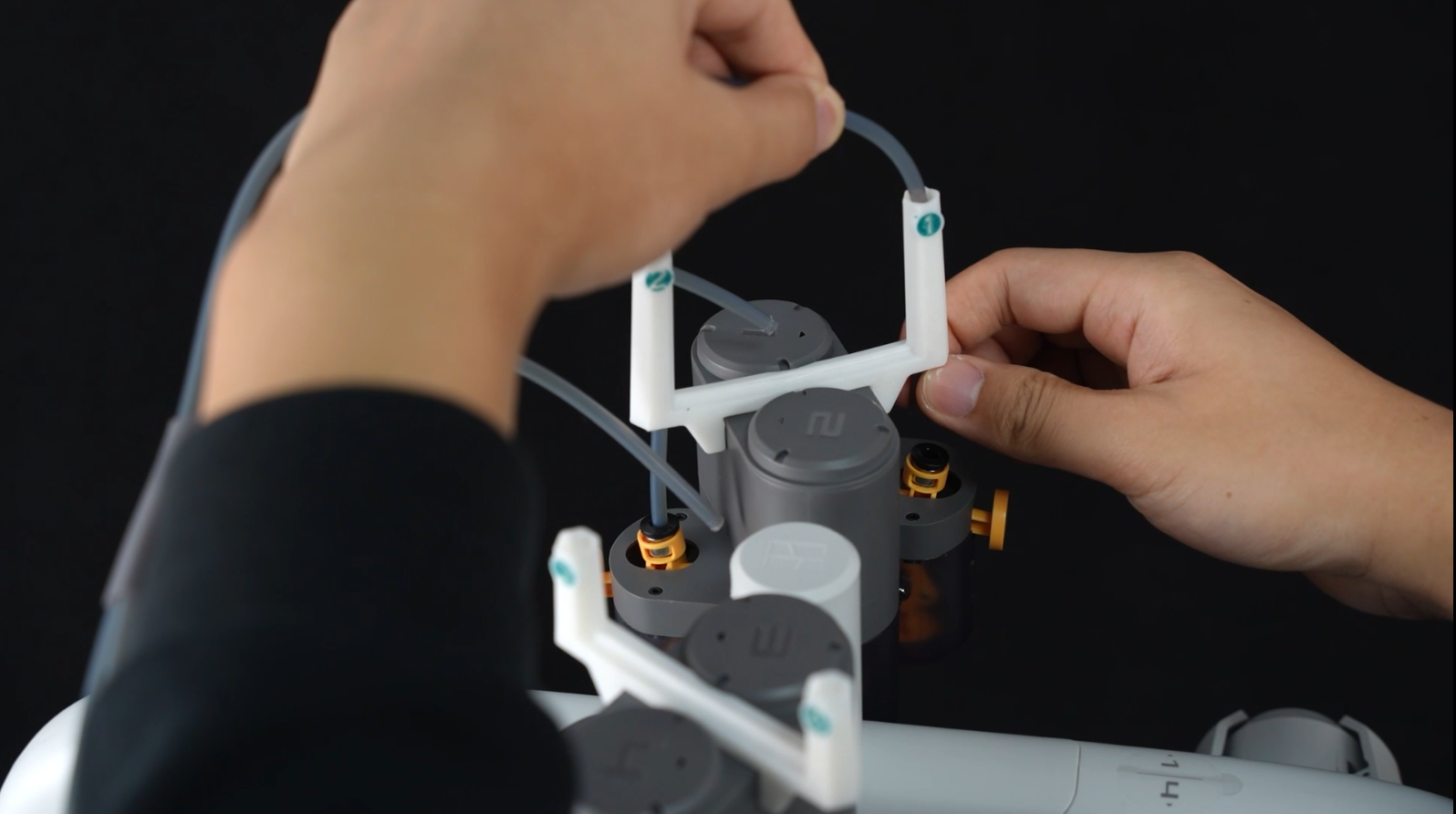

Trin 12: Sæt de længere PTFE-slanger i port nr. 1 og 2, og sæt de kortere PTFE-slanger i port nr. 3 og 4.

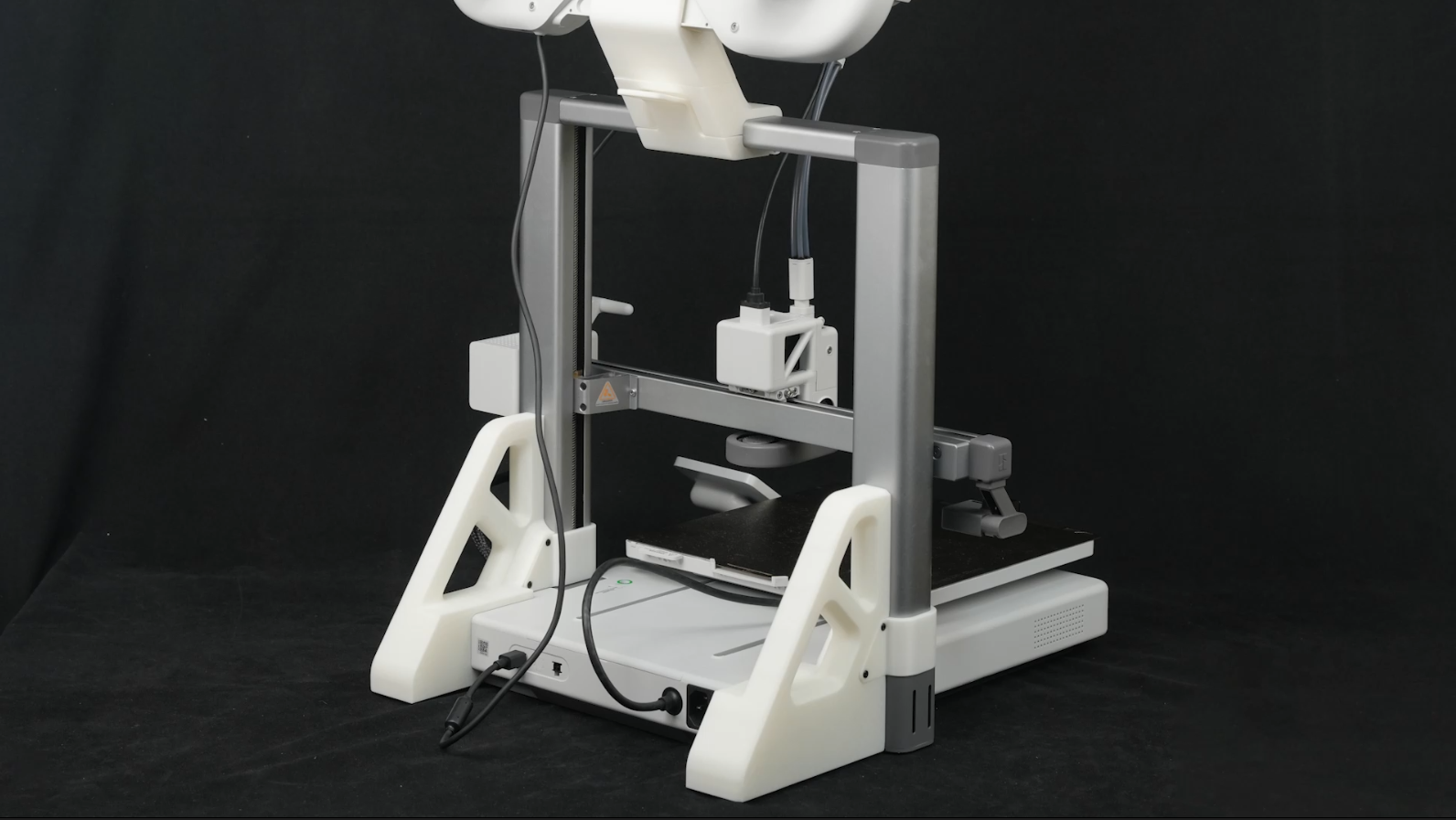

Slutbillede

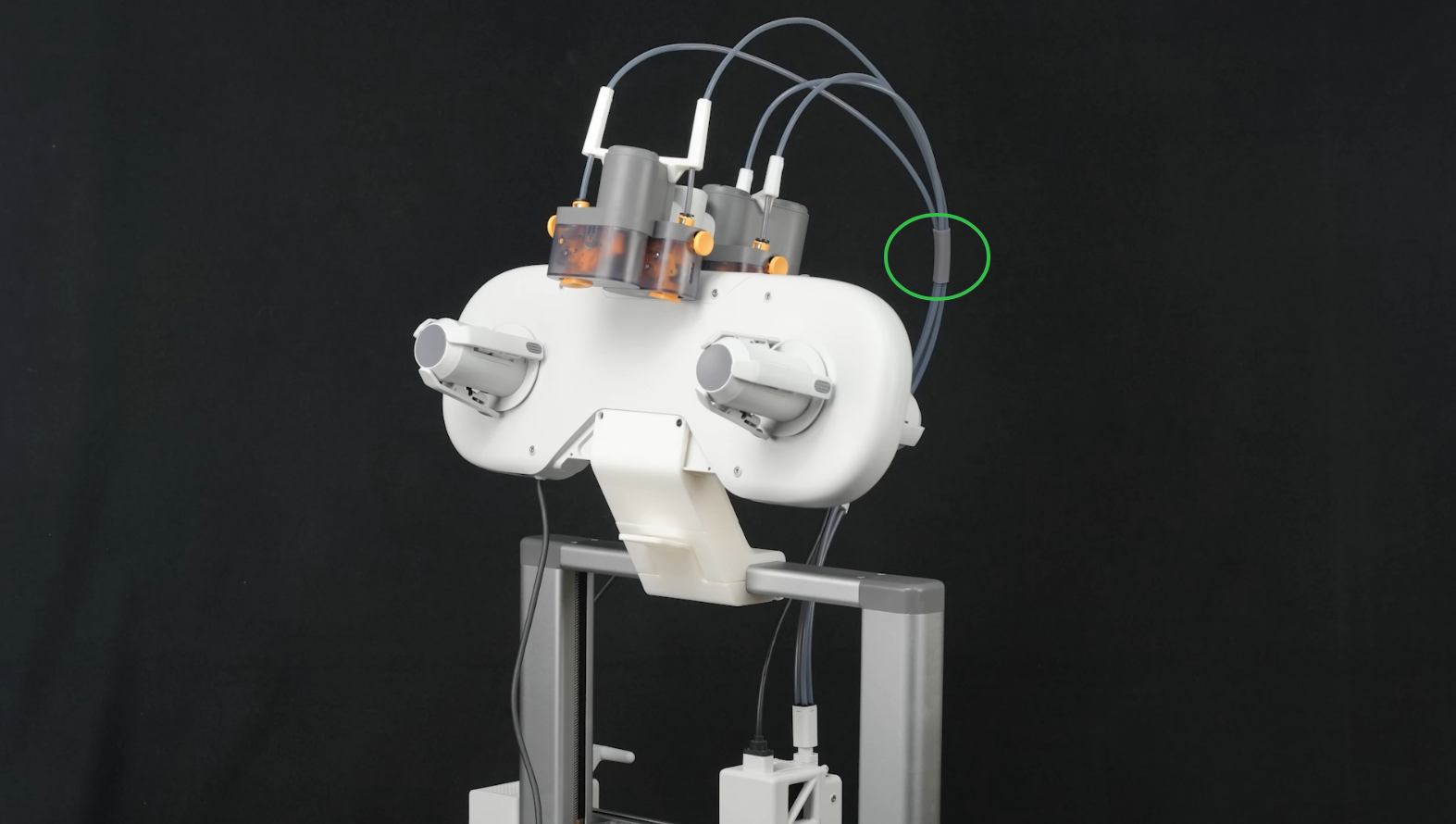

Den optimale position, efter at hotend og varmeplade har været i kontakt, er at rette kanten af silikoneslangeholderen ind med underkanten af bjælken. Det hjælper med at reducere filamentmodstanden.
