Manual · Bambu Lab A1

A1 pakkeguide (afmontering og samling)

Pakketips

Korrekt emballering er den mest effektive måde at undgå transportskader på, da det sikrer dine varer og minimerer unødvendige økonomiske tab.

For at sikre, at dit udstyr forbliver sikkert under transporten, minder vi dig venligt om at:

  • Kontrollere, at alle skruer er strammet, så de interne komponenter sidder fast.
  • Kontrollere, at al stødabsorberende skum er korrekt placeret, så udstyret er fuldt beskyttet.

Videoguide

Besøg YouTube for at se vores videoguide til pakning af A1-printeren.

Afmonteringstrin

Trin 1: Fjern filamentspolen fra den eksterne spoleholder

Træk filamentet manuelt ud af PTFE-slangen, før filamentenden ind i filamentspolens hul, og fjern spolen fra spoleholderen.

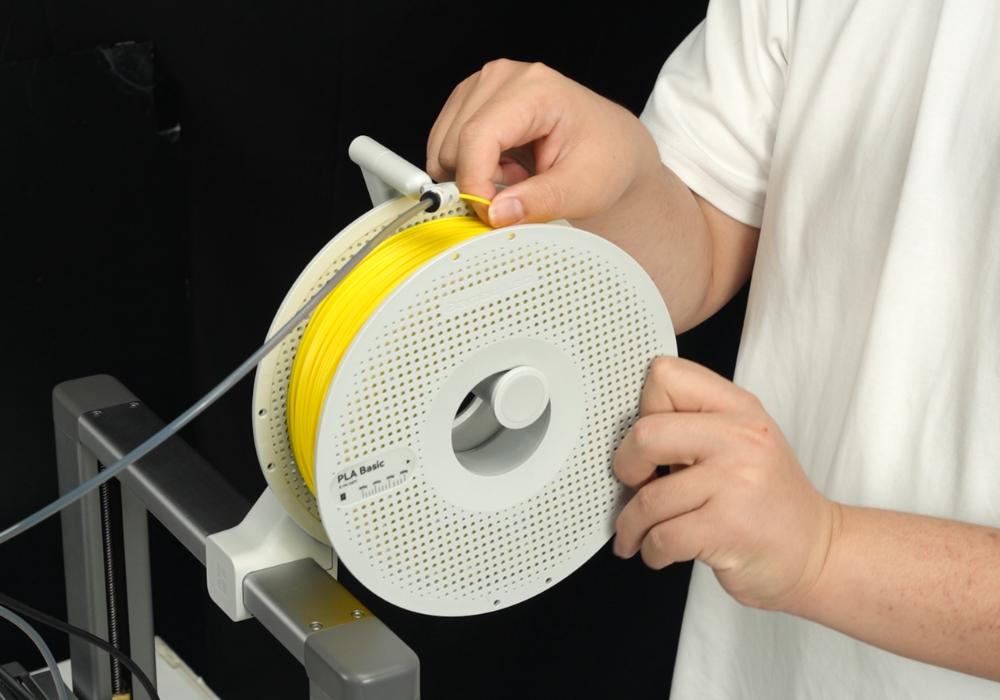

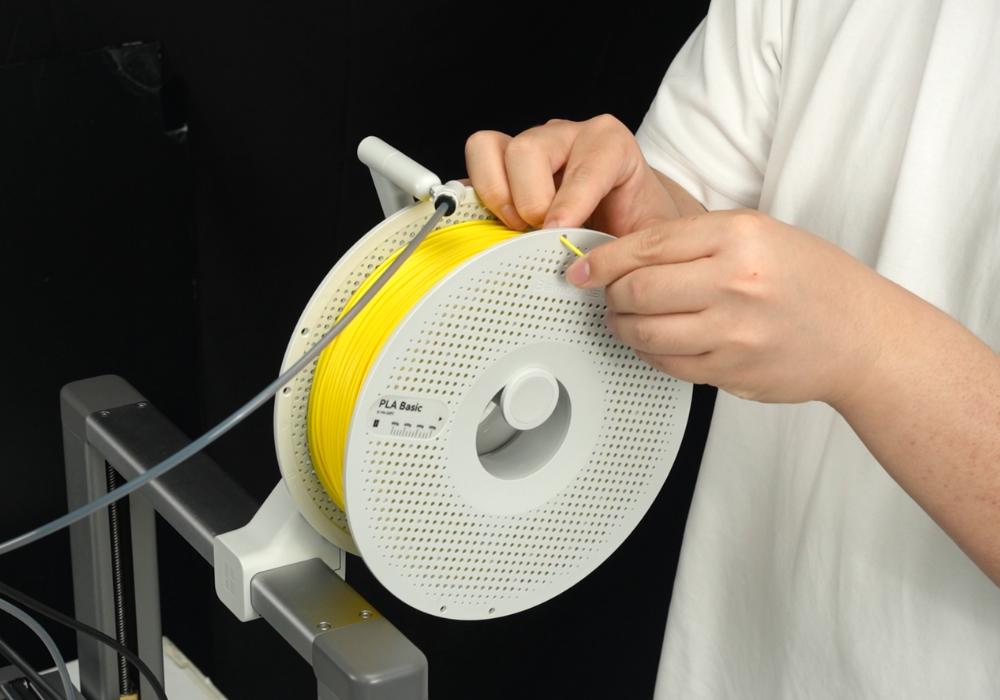

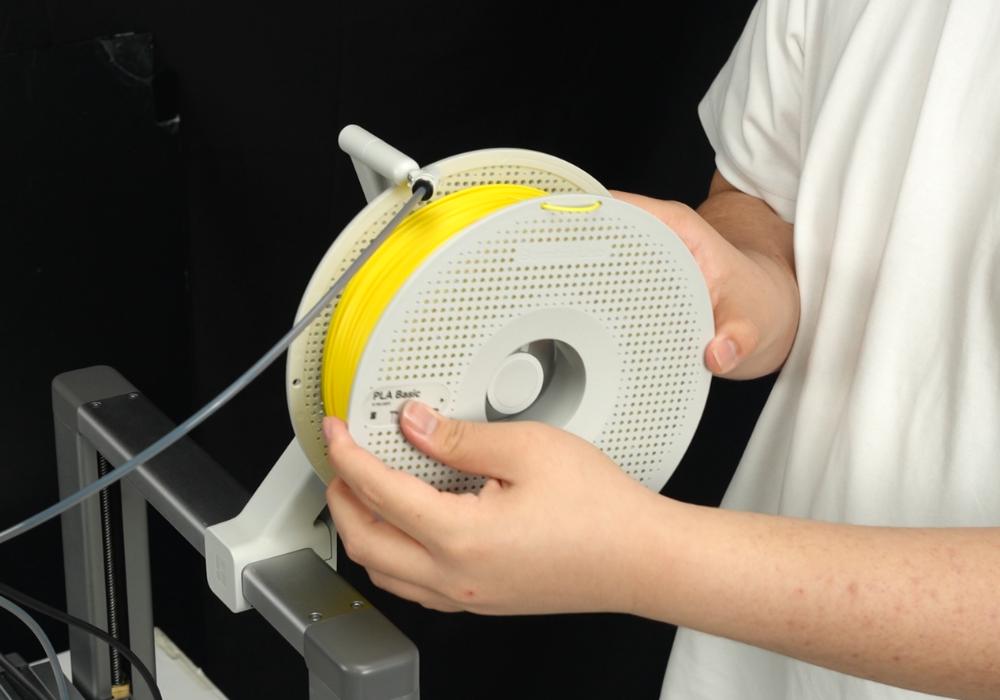

Filamentet trækkes ud af PTFE-slangen Filamentenden sættes i spolens hul Spolen fjernes fra spoleholderen

Trin 2: Fjern PTFE-slangerne fra printeren, og afbryd strømforsyningen.

1. Fjern kabelholderen, der fastgør PTFE-slangen og forbindelseskablet til printhovedet.

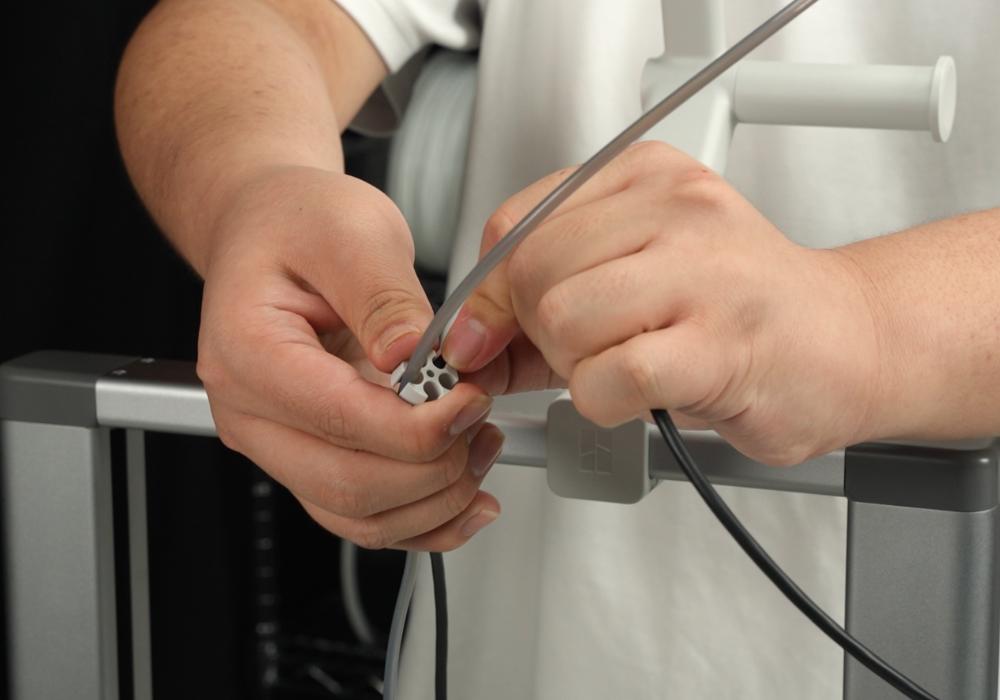

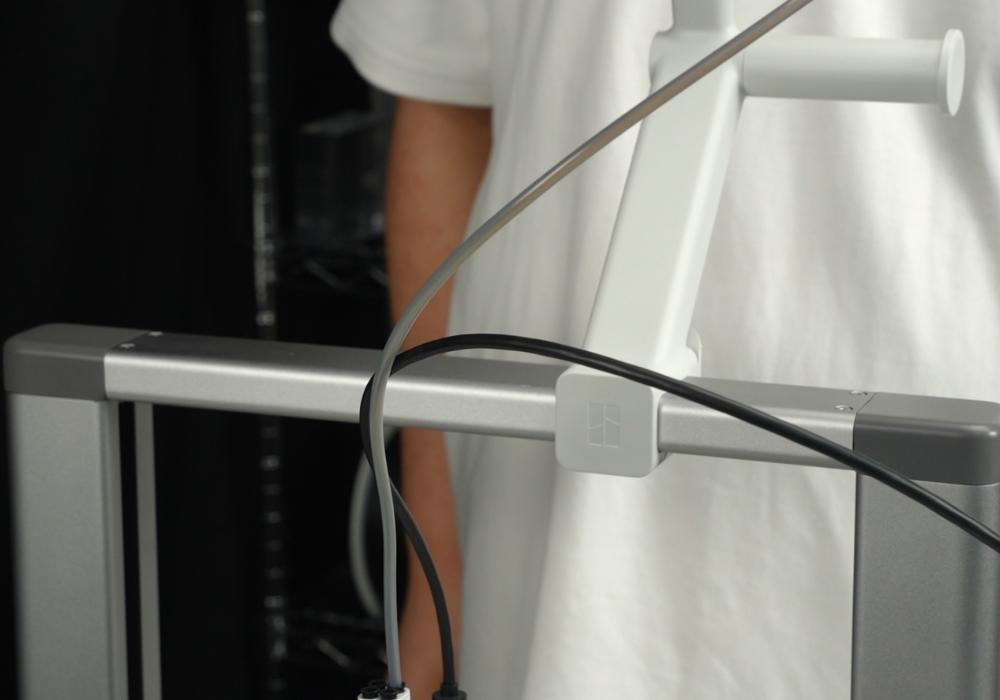

Kabelholderen til PTFE-slangen fjernes PTFE-slange og kabel frigøres

2. Tryk på printhovedets filamentindgangsstik (med pincet i videoen), og tryk på filamentstikket på spoleholderen for at frakoble PTFE-slangen.

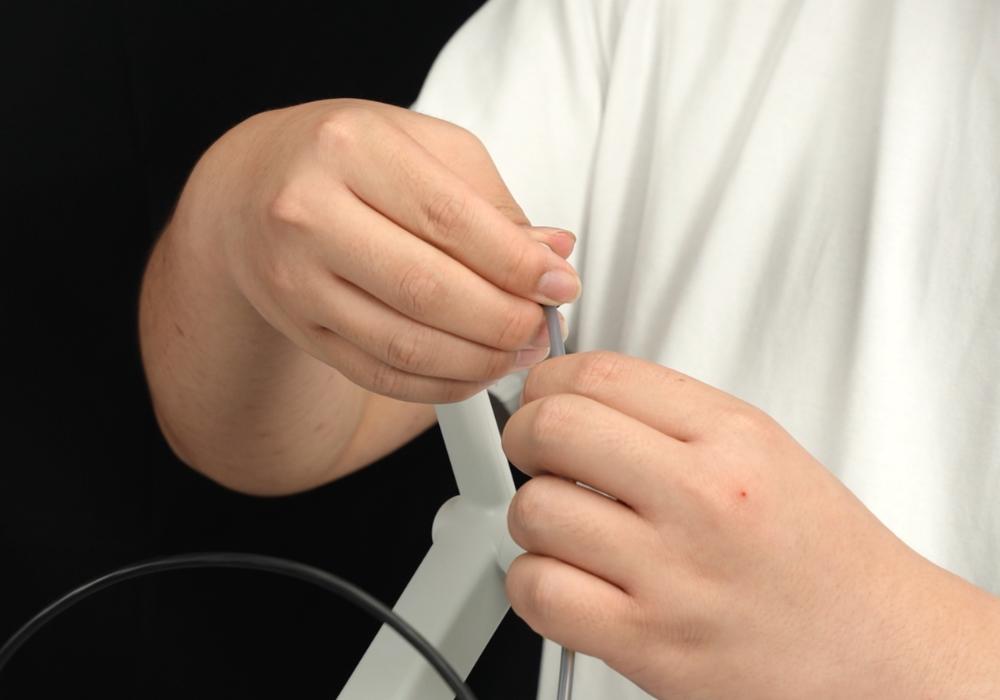

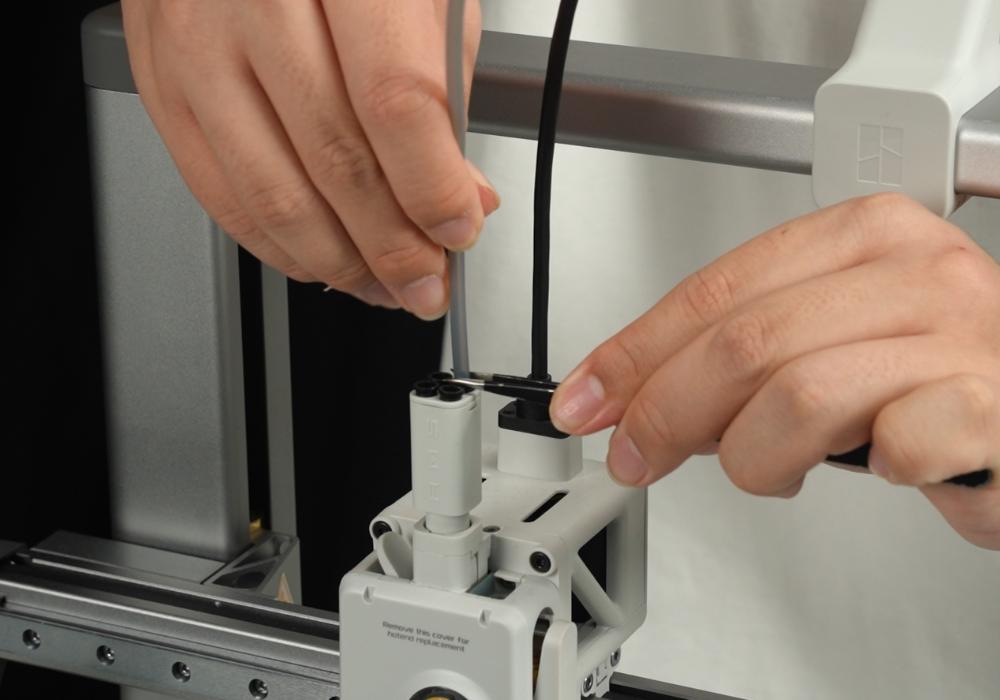

PTFE-slangen frakobles printhovedet PTFE-slangen frakobles spoleholderen

3. Tryk på tænd/sluk-knappen for at slukke printeren, og afbryd strømkablet.

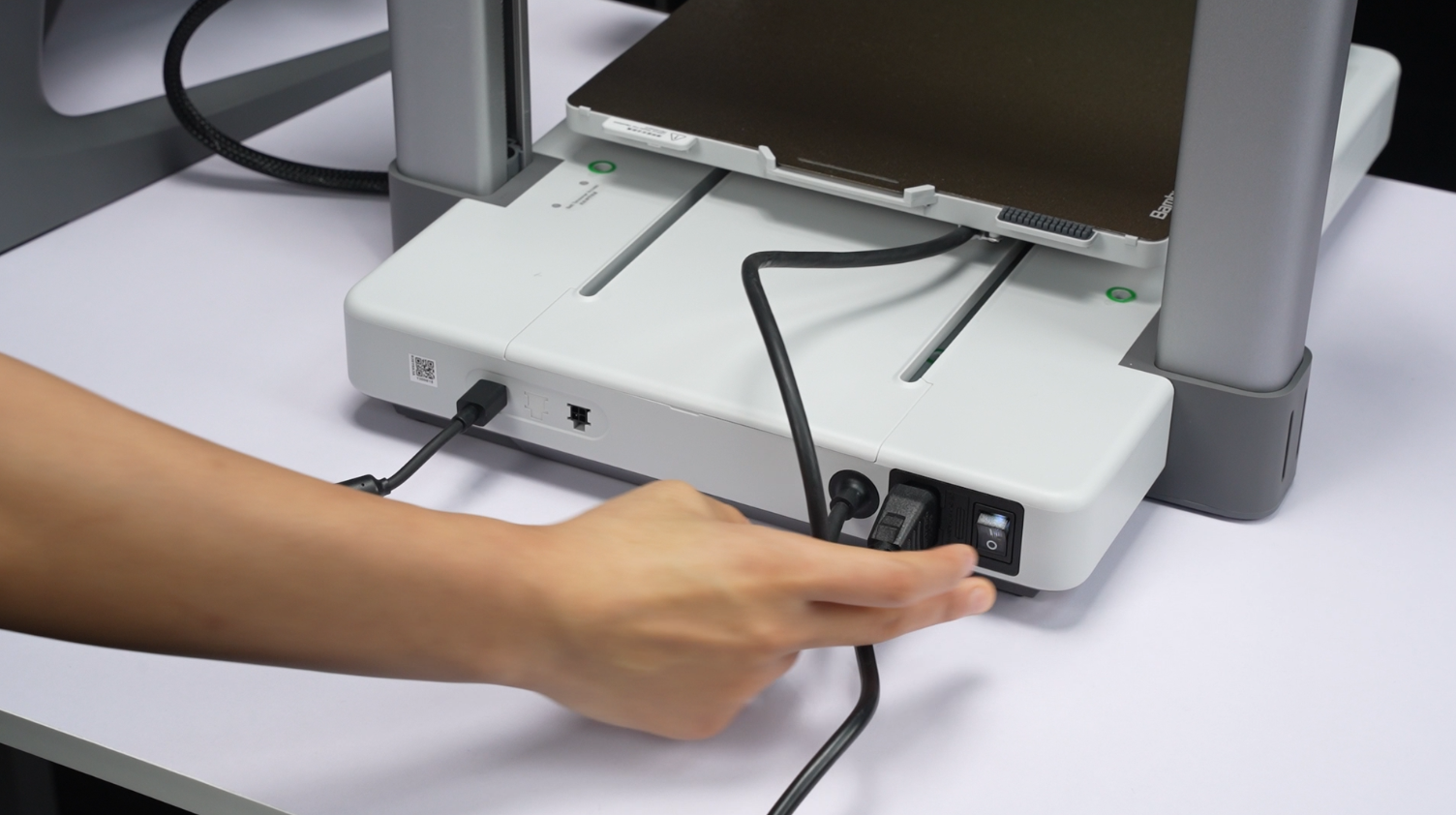

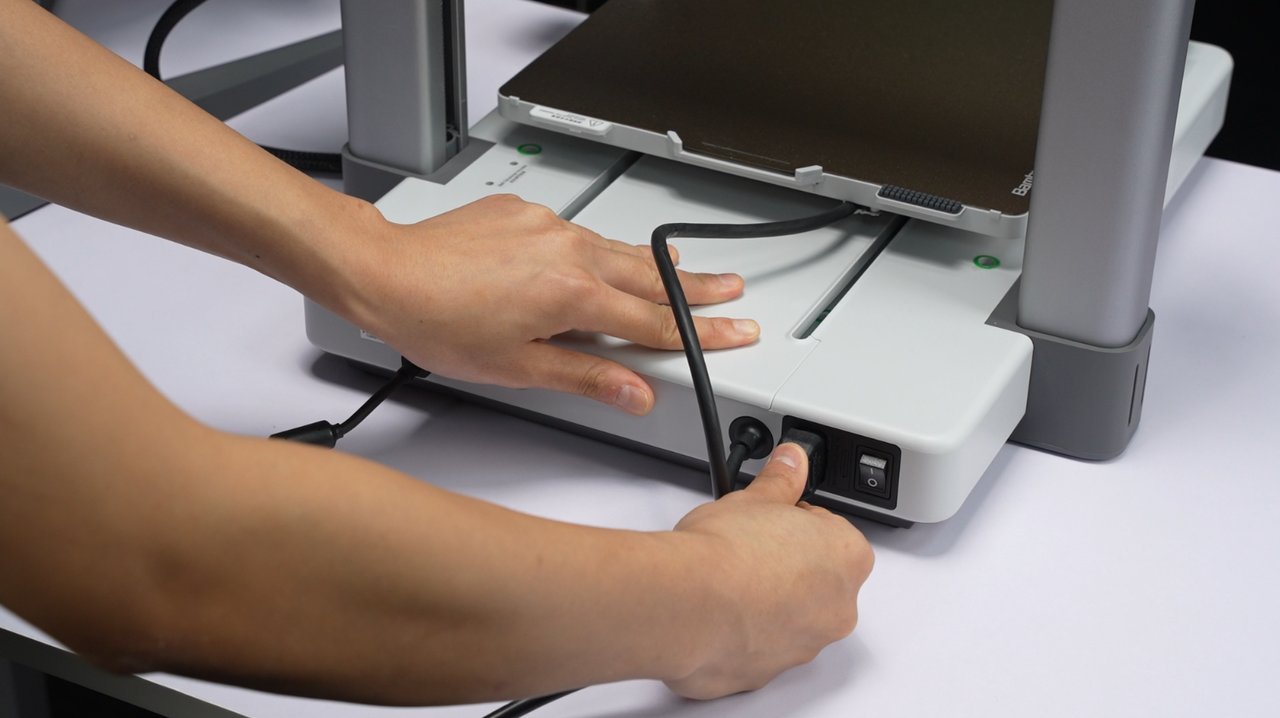

Printeren slukkes med tænd/sluk-knappen Strømkablet trækkes ud

Trin 3: Fjern dyseaftørreren, tag byggepladen af, fold skærmen sammen, og afmonter filamentspoleholderen

1. Fjern en M3-12 skrue under dyseaftørreren, og skub dyseaftørreren bagud ud af X-aksens endekapslot.

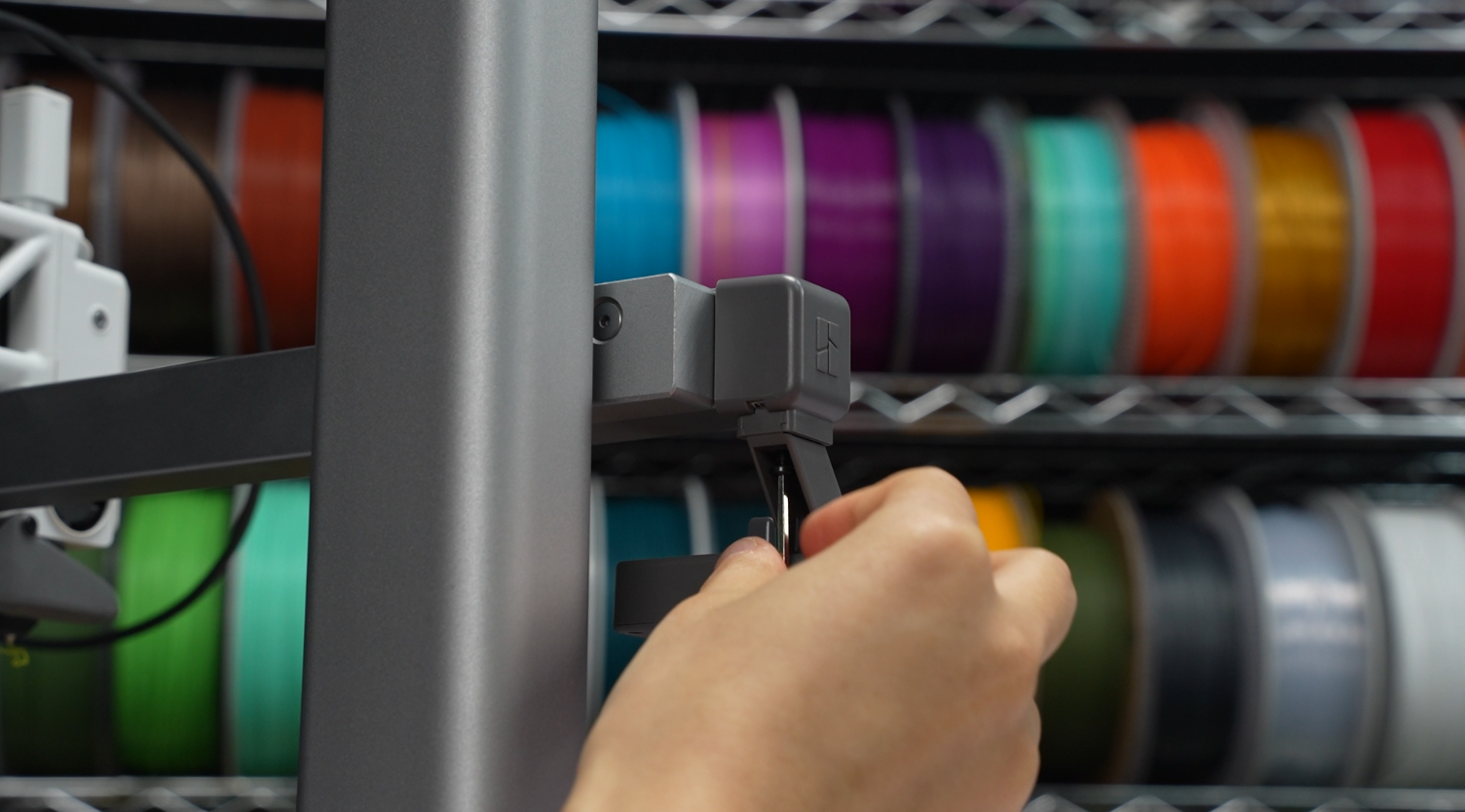

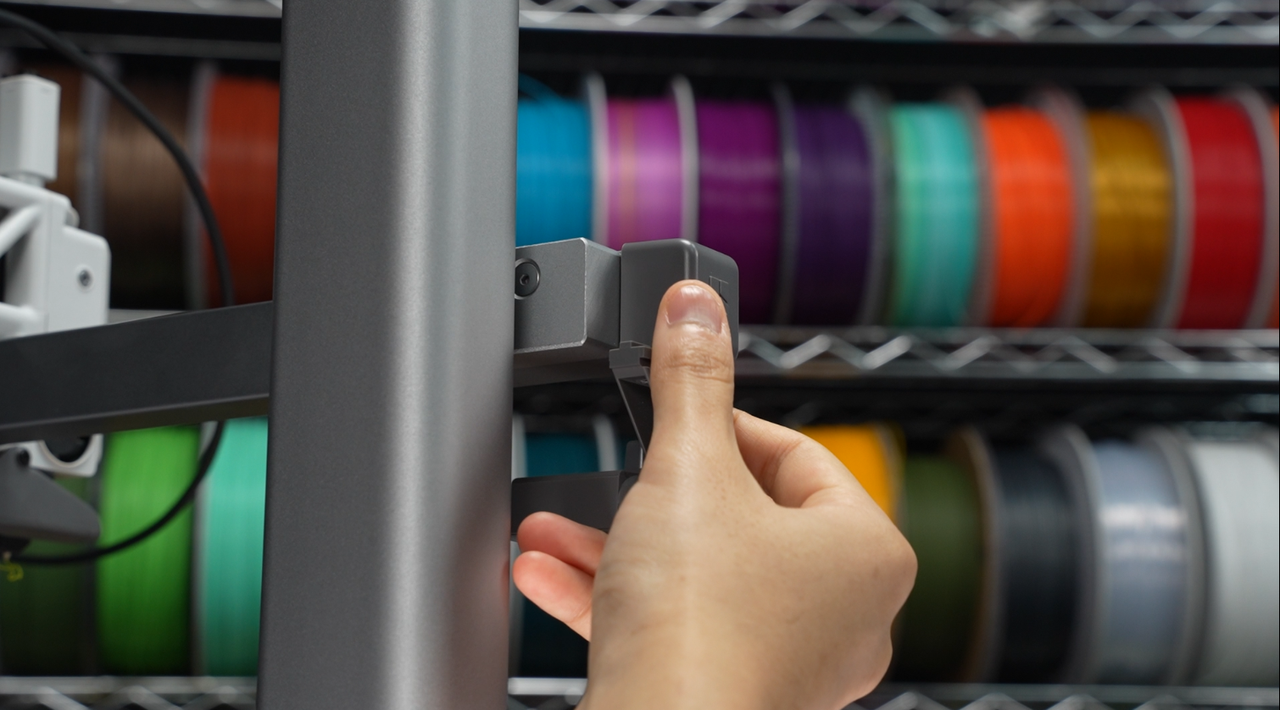

M3-12 skruen under dyseaftørreren fjernes Dyseaftørreren skubbes ud af slottet

2. Fjern byggepladen fra varmebordet, og vip displayskærmen på højre side af printeren bagud for at folde den op.

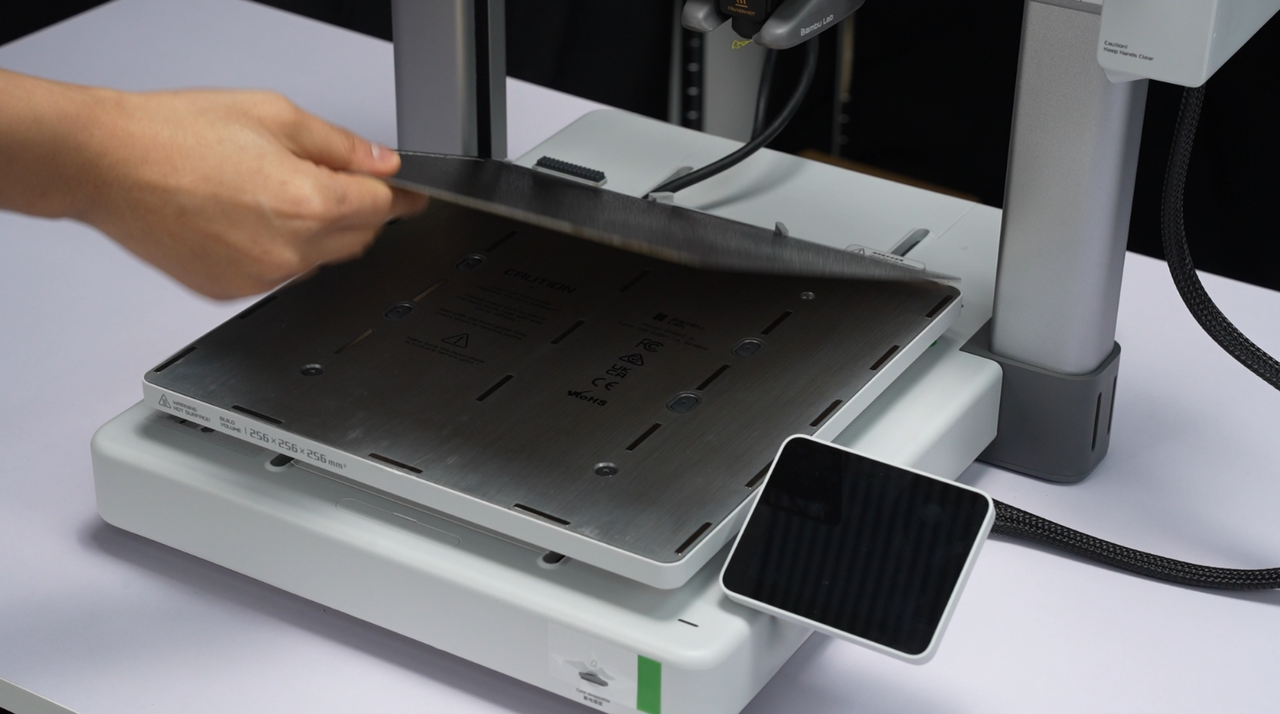

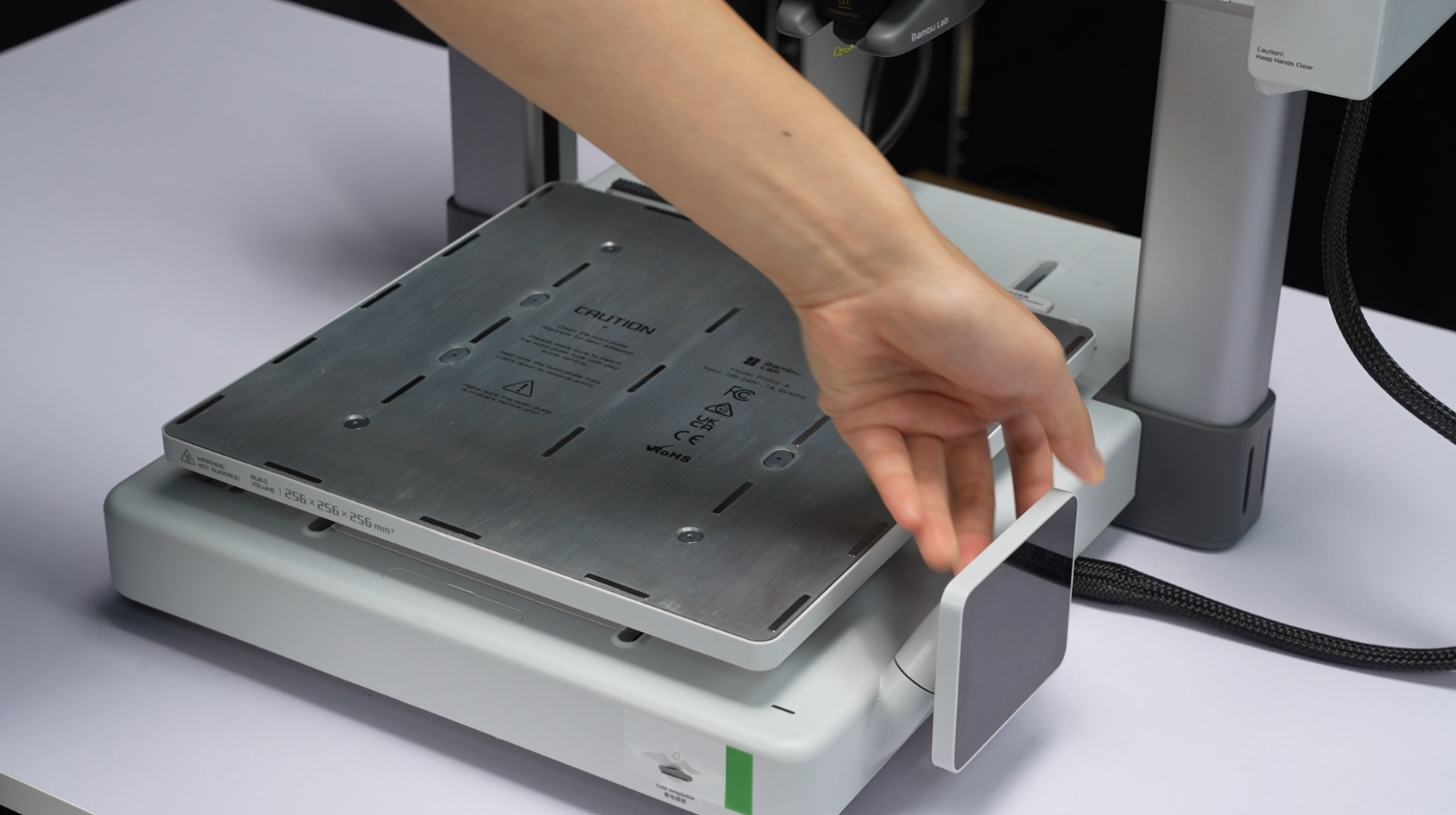

Byggepladen tages af varmebordet Displayskærmen foldes op

3. Åbn spoleholderens låsemekanisme, og fjern den fra portalens bjælke.

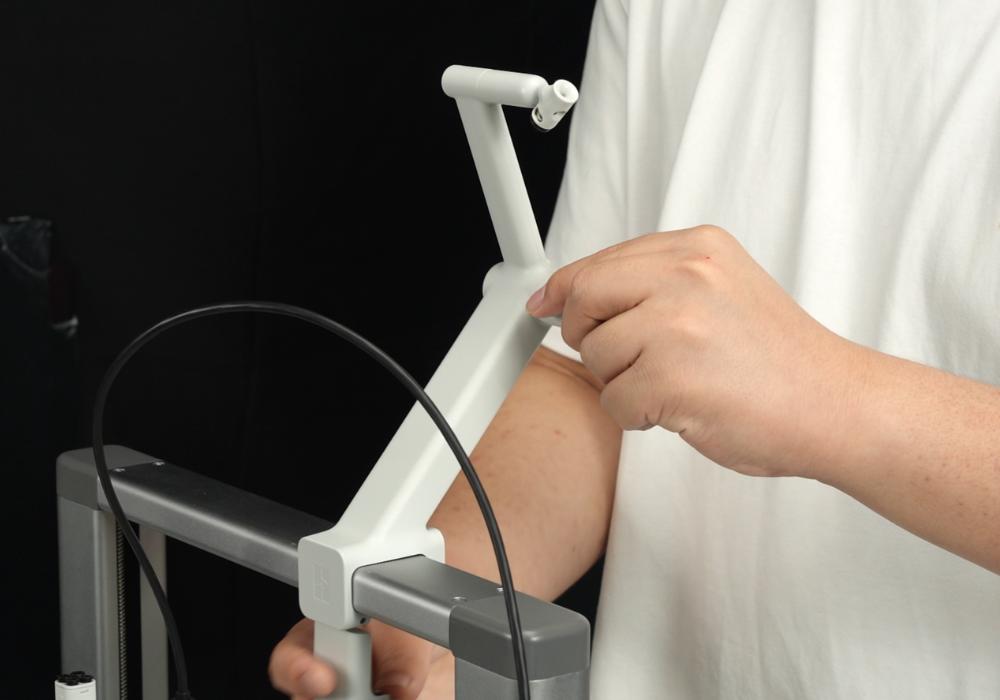

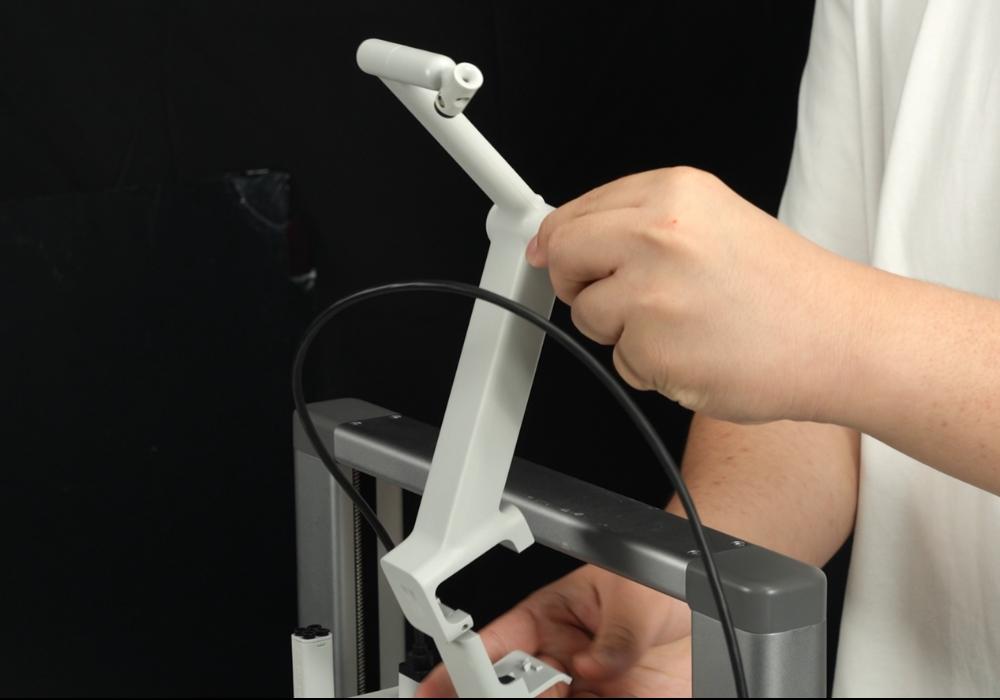

Spoleholderens låsemekanisme åbnes Spoleholderen fjernes fra portalbjælken

Trin 4: Afmonter kabelboksen og frakobl de tre stik

1. skub varmebordet til den modsatte ende af skærmen.

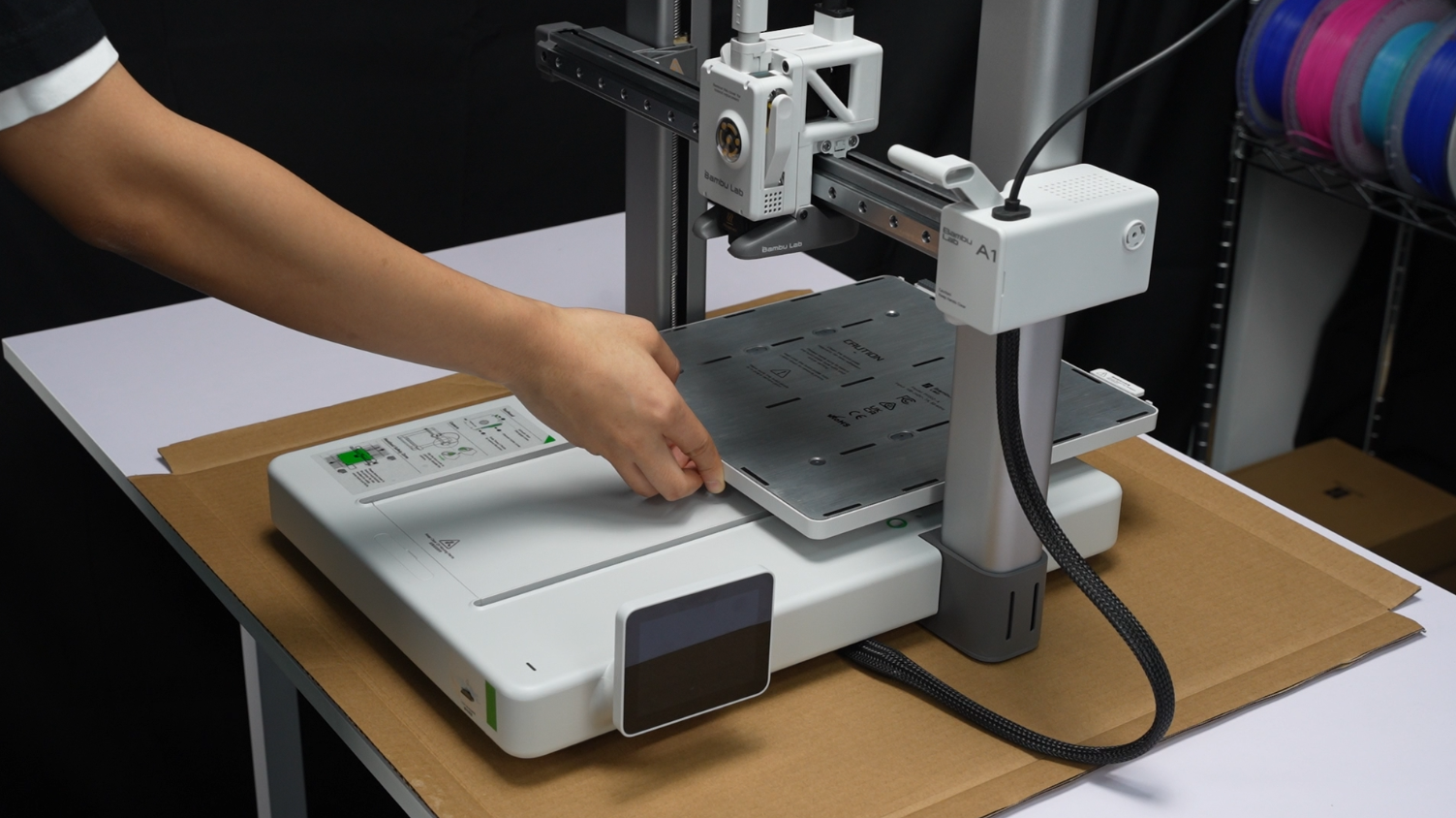

Varmebordet skubbes væk fra skærmen

2. Roter A1 90 grader bagud og placer den på hovedet på bordkanten (det anbefales at dække bordet med en hård plade for at beskytte printeren), med printerbasen vendt mod dig selv, så du kan fjerne kabelboksen.

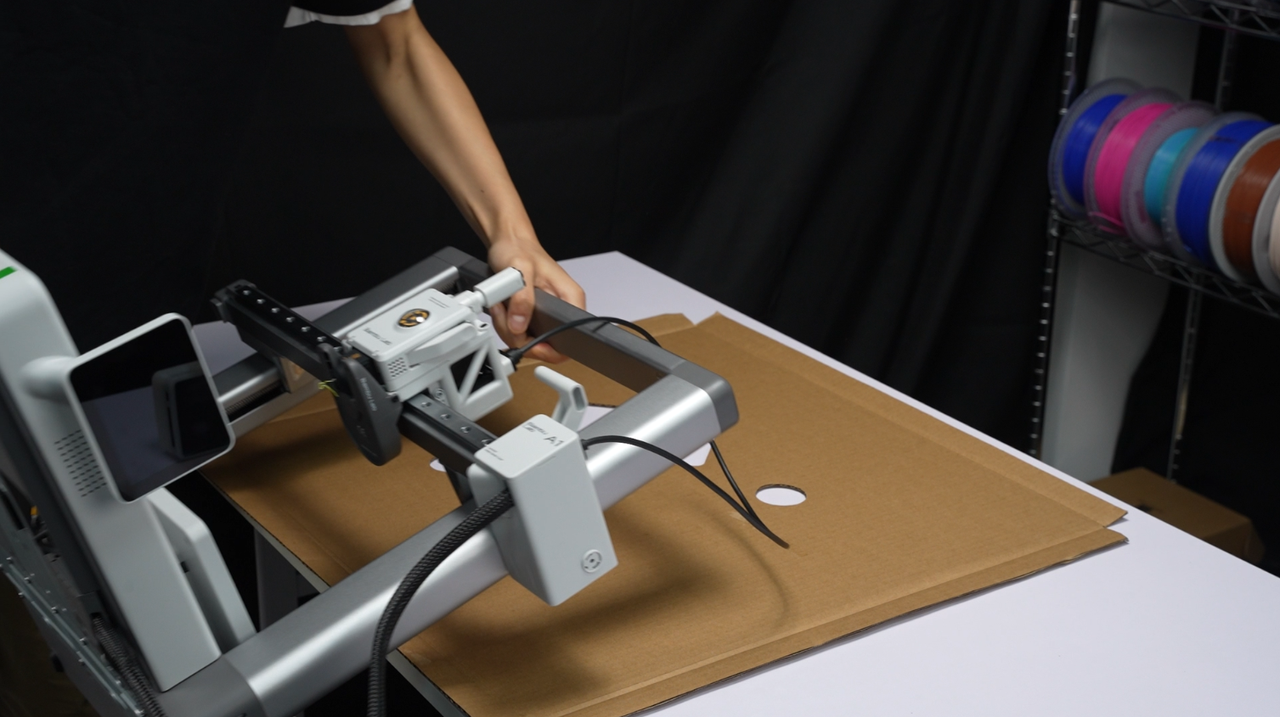

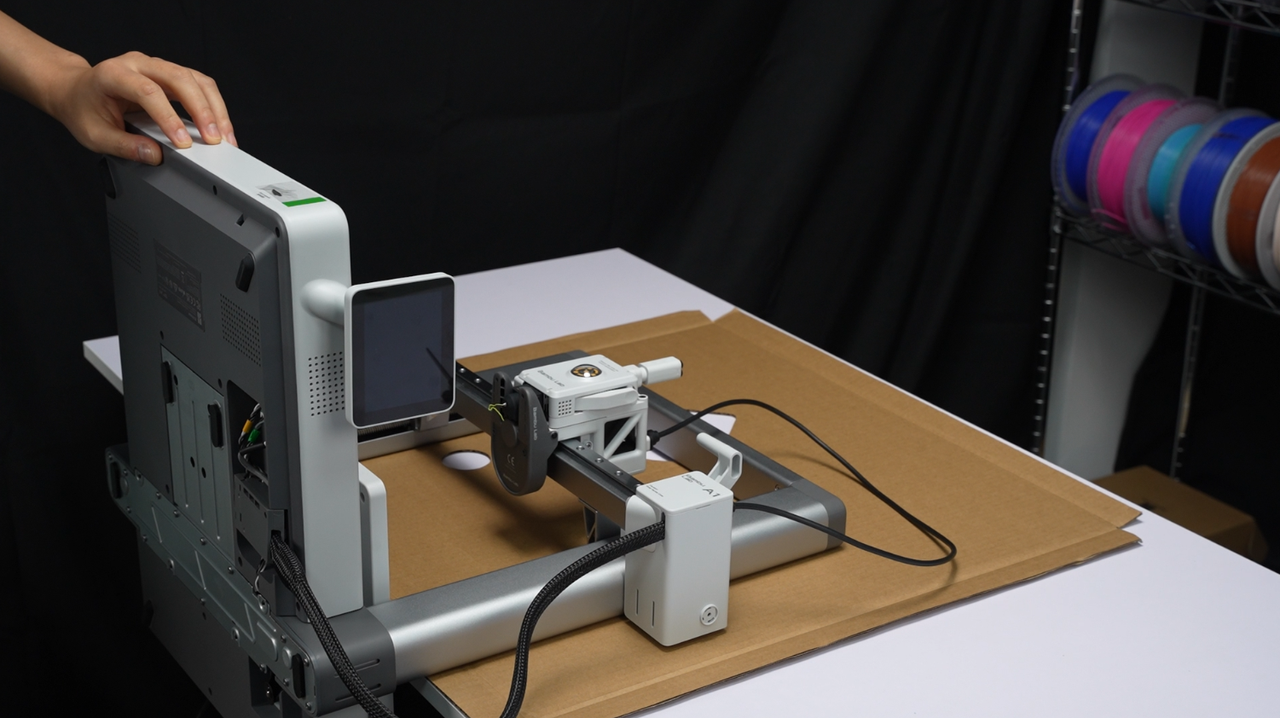

A1 roteres 90 grader bagud Printeren placeres på hovedet på bordkanten

Bemærk: Før du går videre med de følgende trin, skal du sikre, at printeren står stabilt på bordet og støtte printerbasen med hænderne.

3. Løsn de formonterede skruer på kabelboksen ved de angivne positioner, og frakobl de tre motorstik.

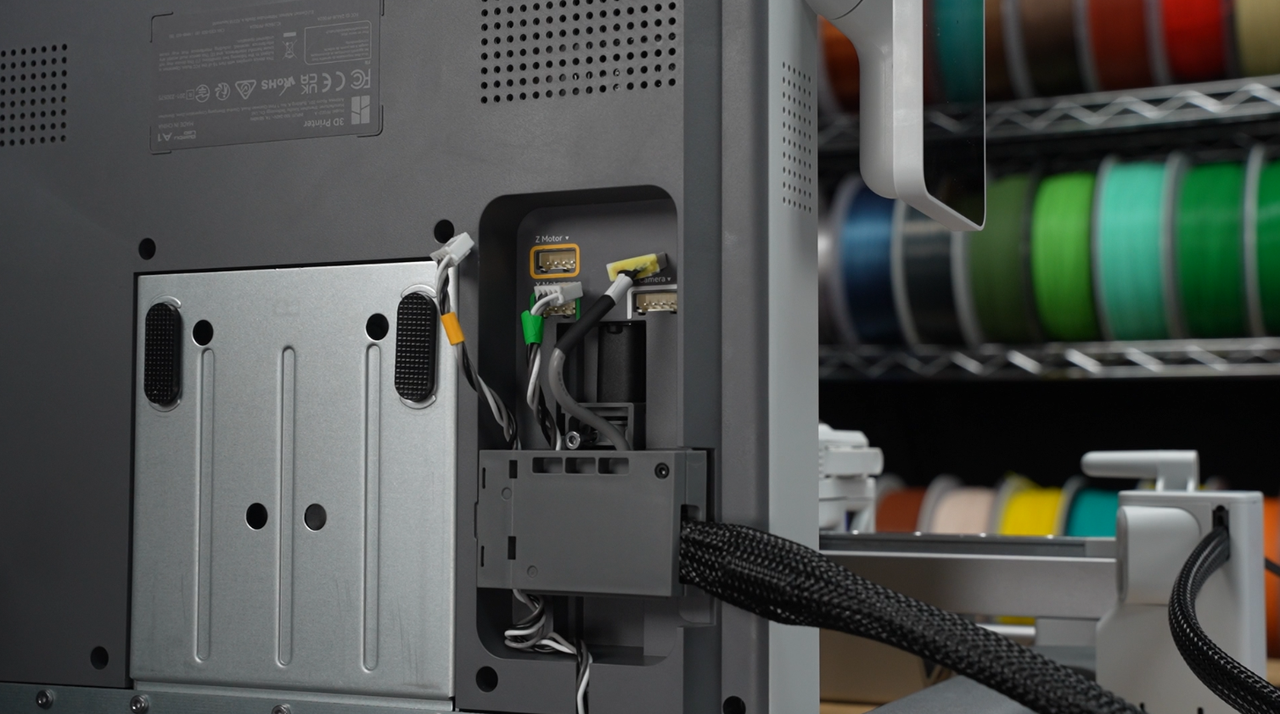

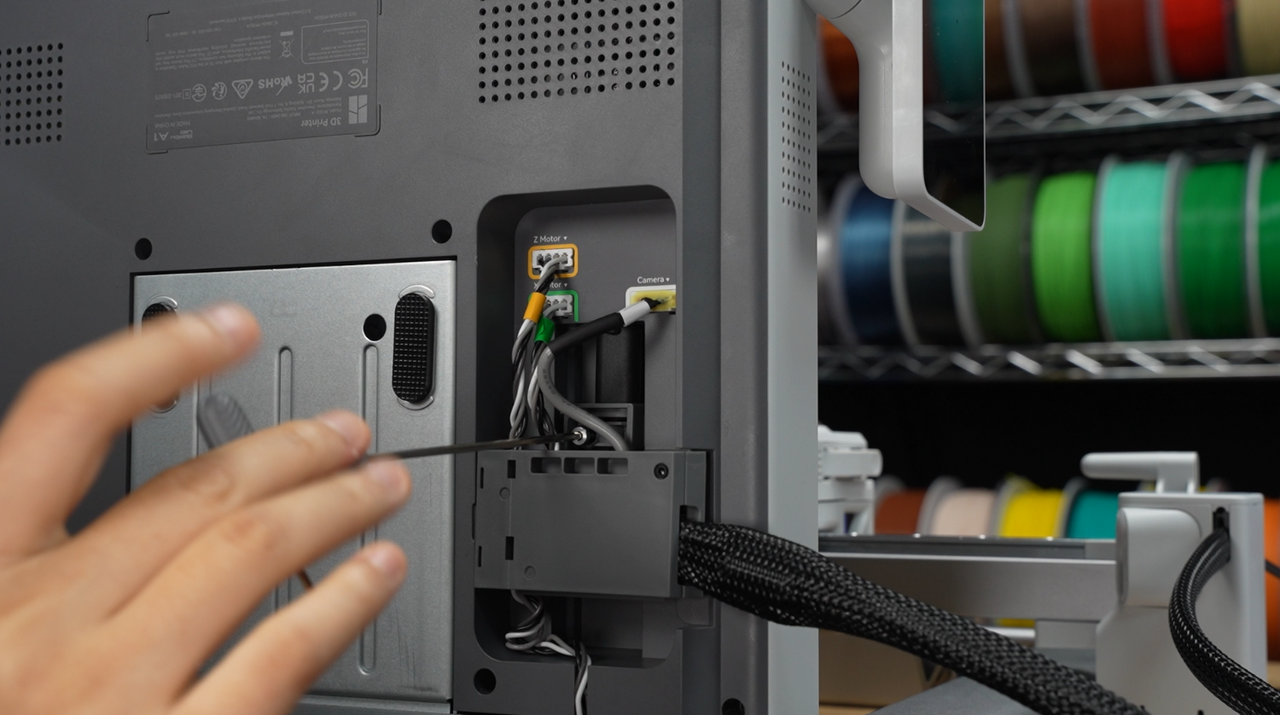

Skruerne på kabelboksen løsnes De tre motorstik frakobles

4. Når du har trukket kabelboksen ned, fjernes Type-C-stikket; vip forsigtigt det gule kabelkortslot op og afmonter kabelboksen.

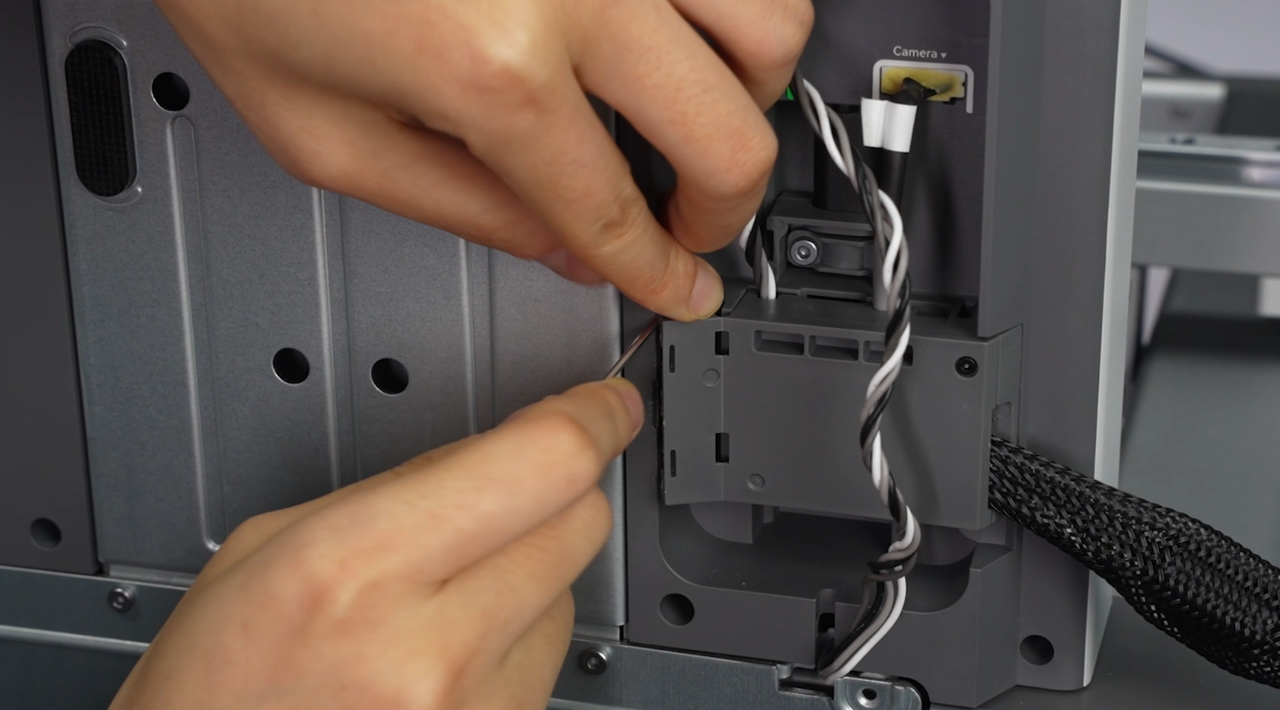

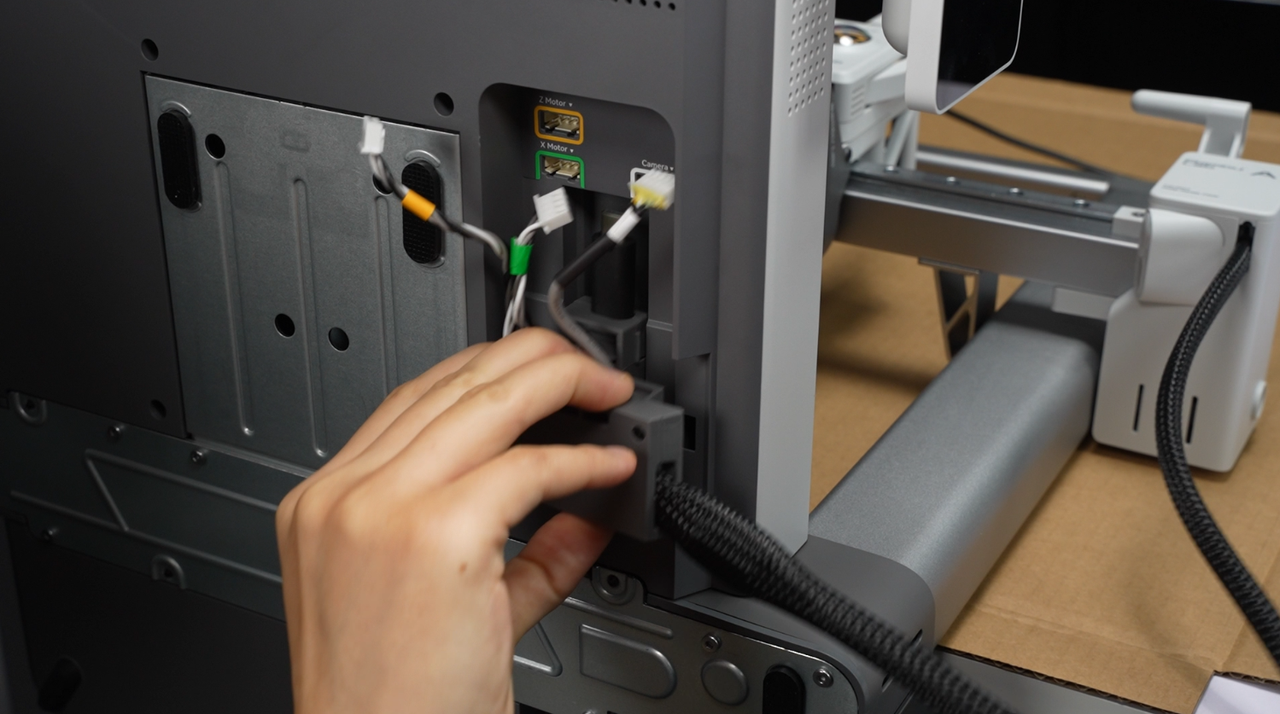

Type-C-stikket fjernes fra kabelboksen Det gule kabelslot vippes op

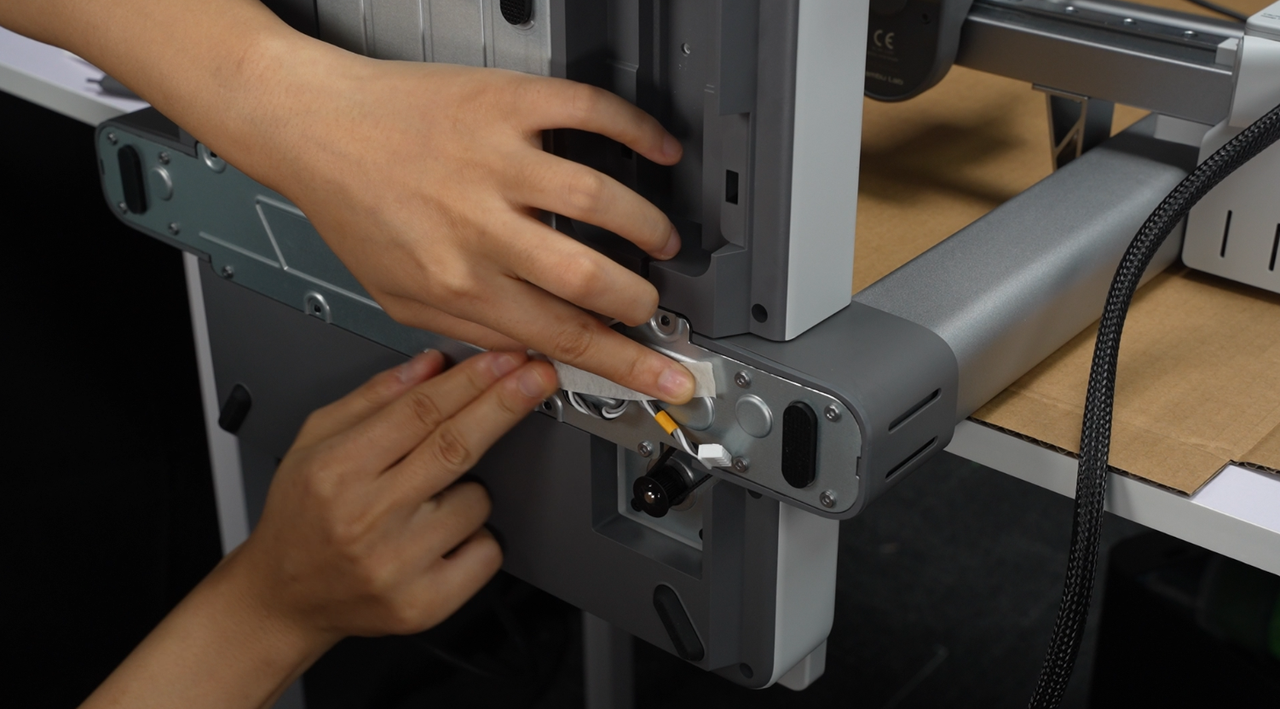

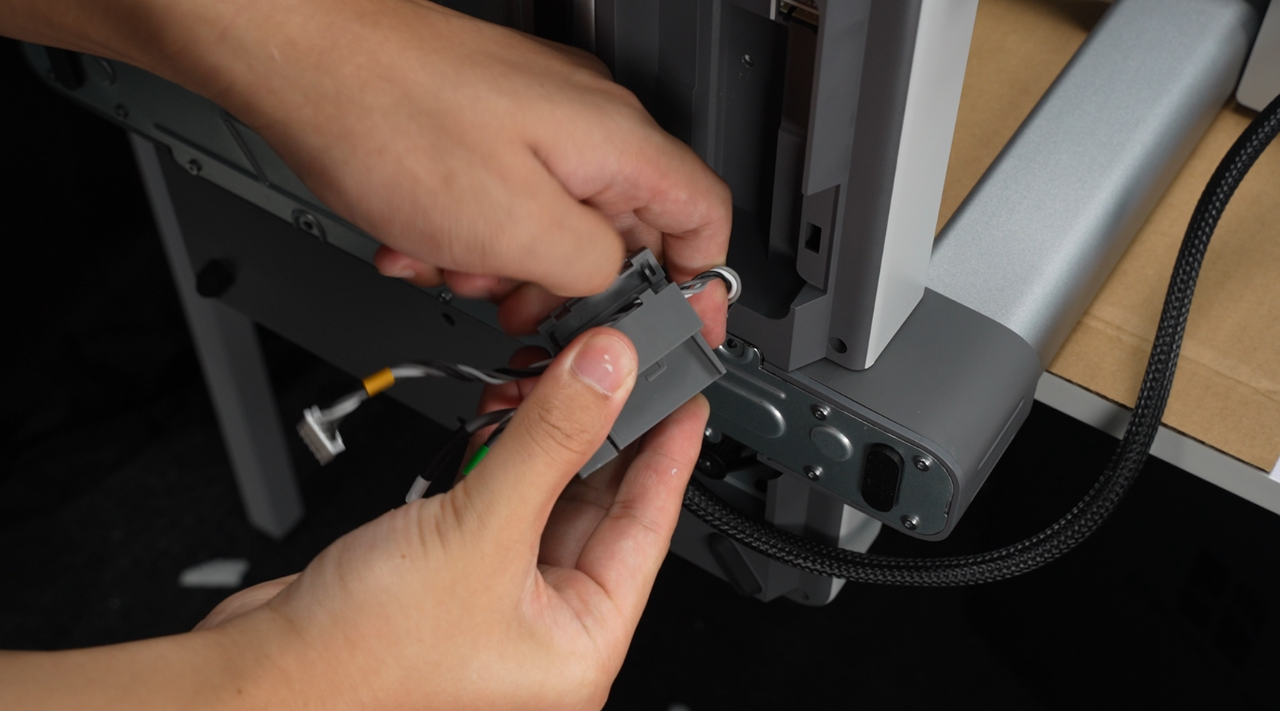

Kabelboksen afmonteres Kabelboksen er fjernet

Bemærk: Hvis du støder på vanskeligheder undervejs, kan du se anvisningerne i udpakningsvideoen. Du kan bruge en H1.5 unbrakonøgle til at vippe kabelslottet op for at undgå at beskadige dine negle.

5. Pak kabelboksen ind i en selvlukkende pose.

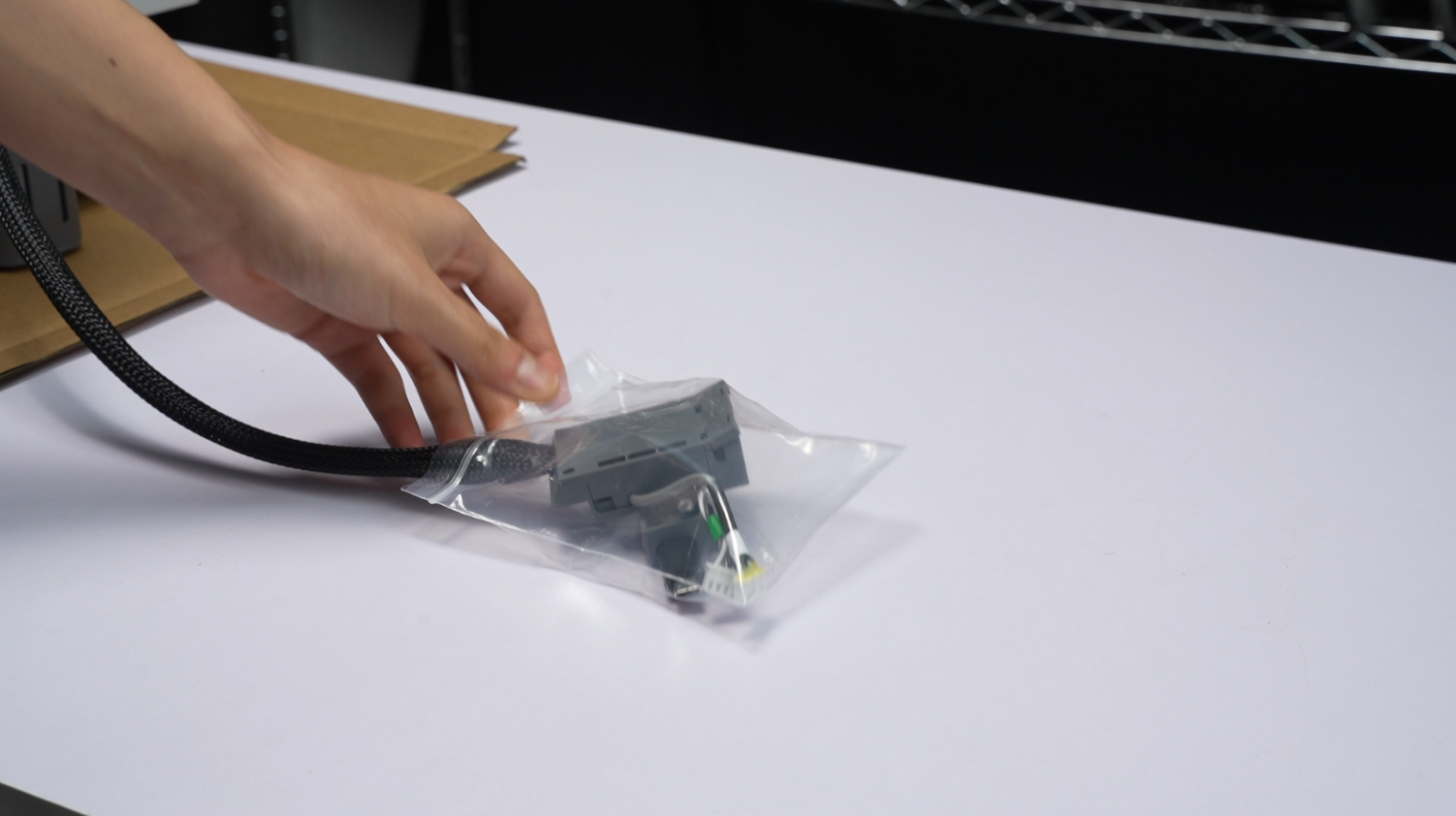

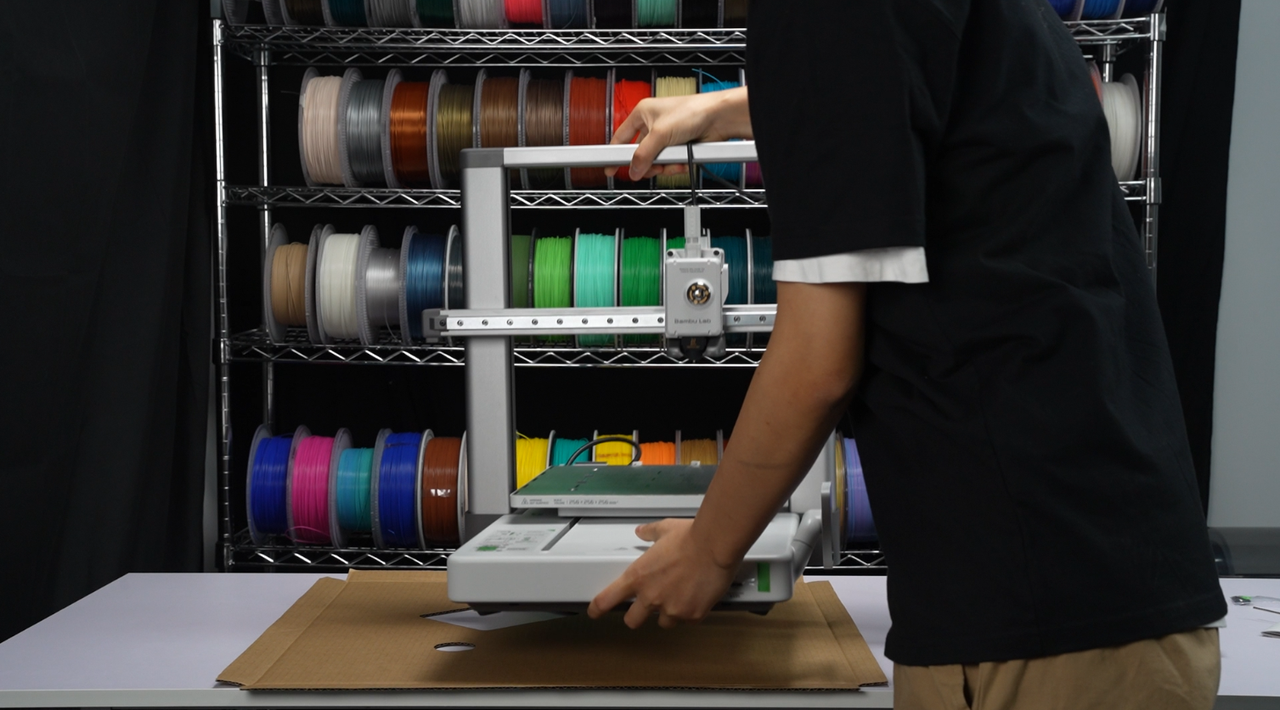

Kabelboksen pakkes i en selvlukkende pose Den indpakkede kabelboks

Trin 5: Fjern de 12 fastgørelsesskruer mellem printerbasen og portalrammen

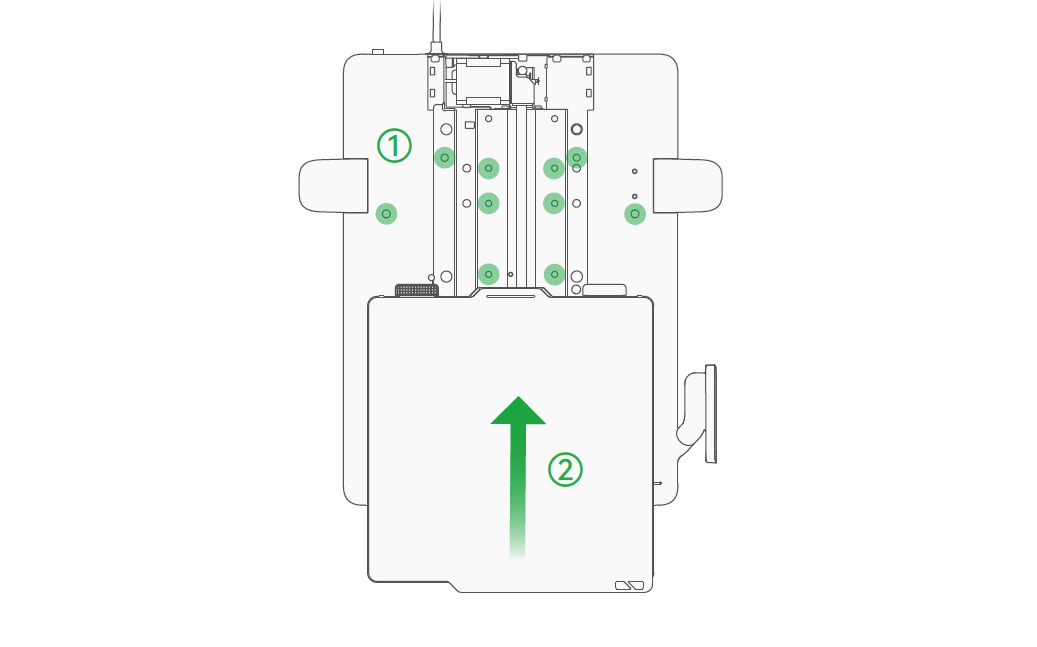

Placeringen af fastgørelsesskruerne mellem printerbasen og portalrammen (i alt 12 skruer skal fjernes) er vist i diagrammet nedenfor.

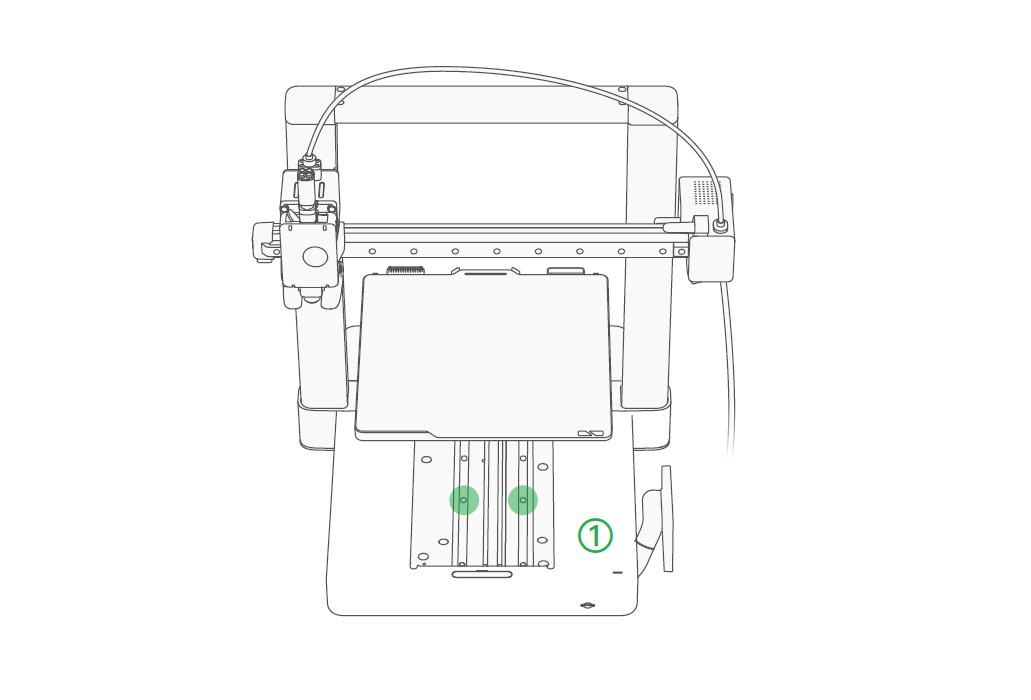

Placering af de 12 fastgørelsesskruer Skruerne mellem base og portalramme

1. Skub varmebordet helt i bund i retning af skærmen, og fjern Y-aksens skinnecover.

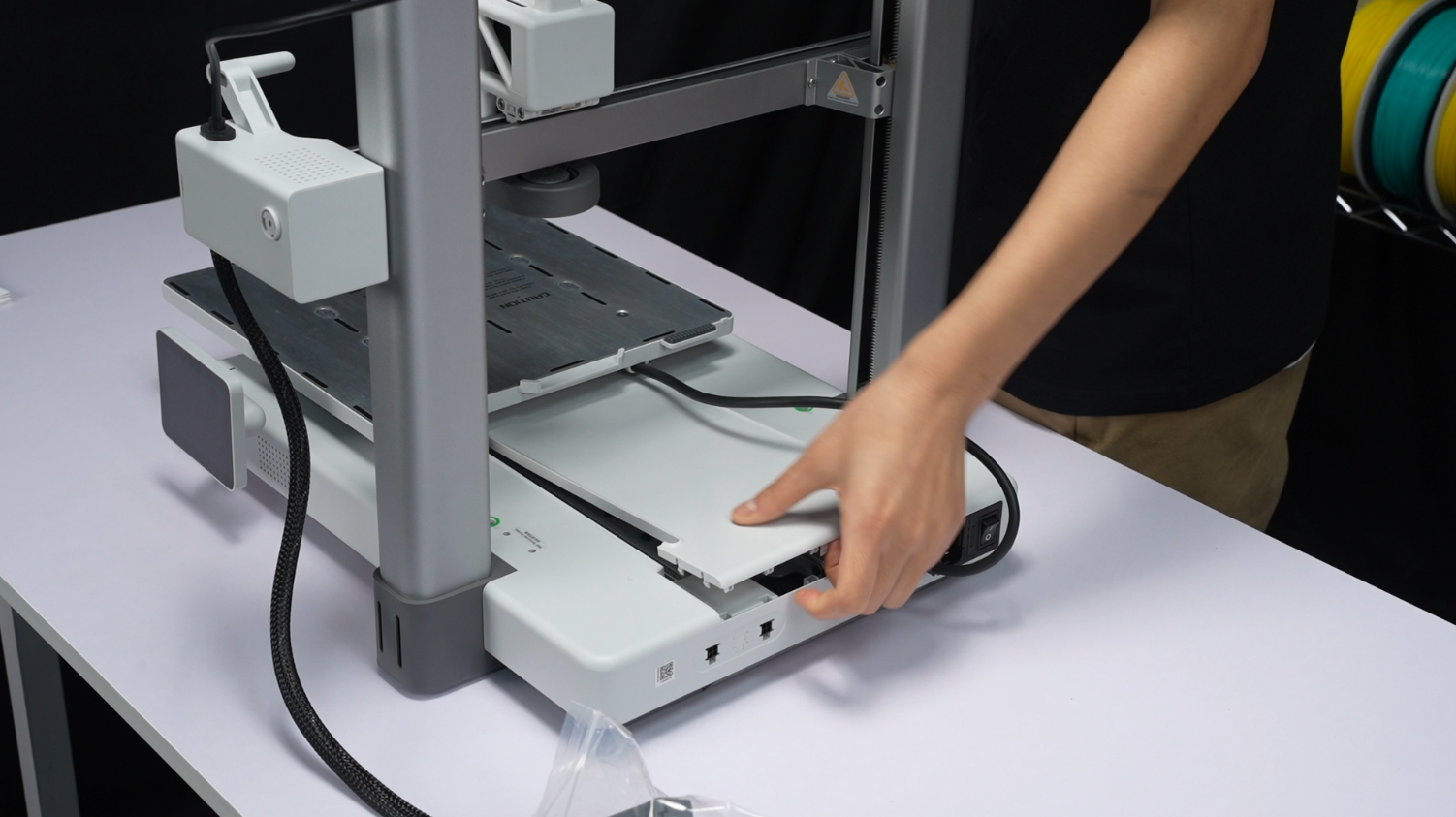

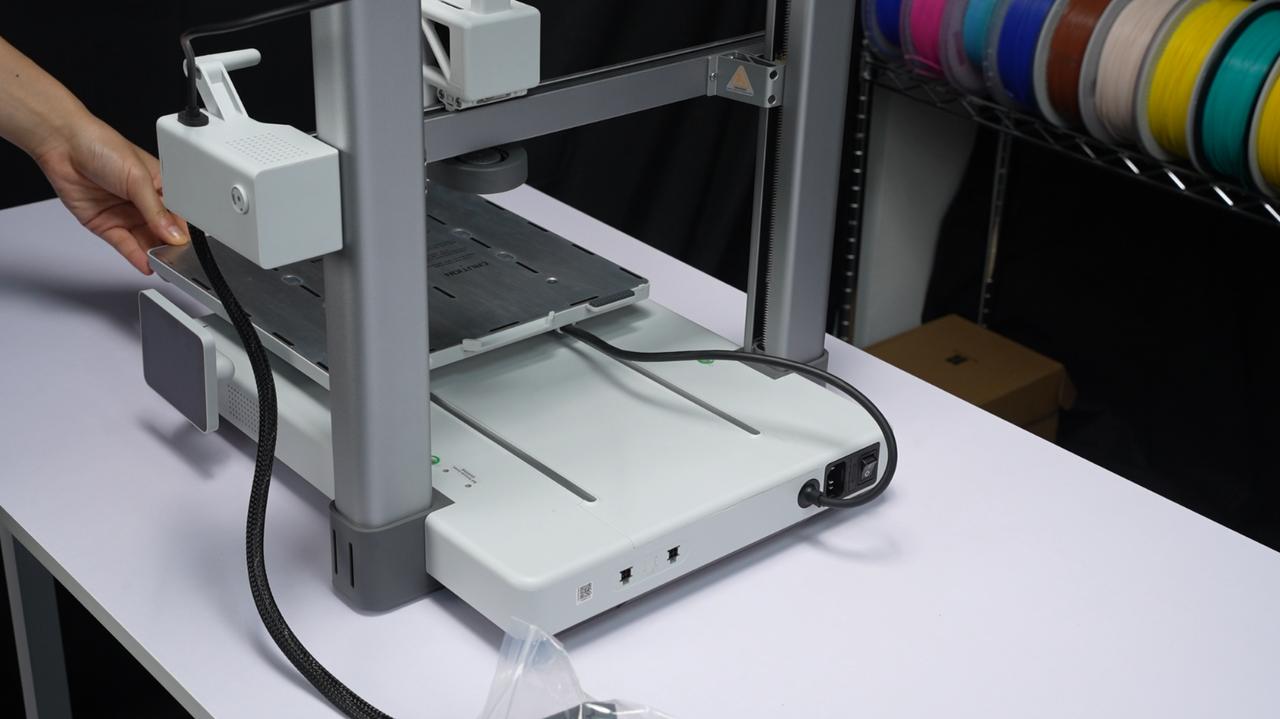

Varmebordet skubbes i bund mod skærmen Y-aksens skinnecover fjernes

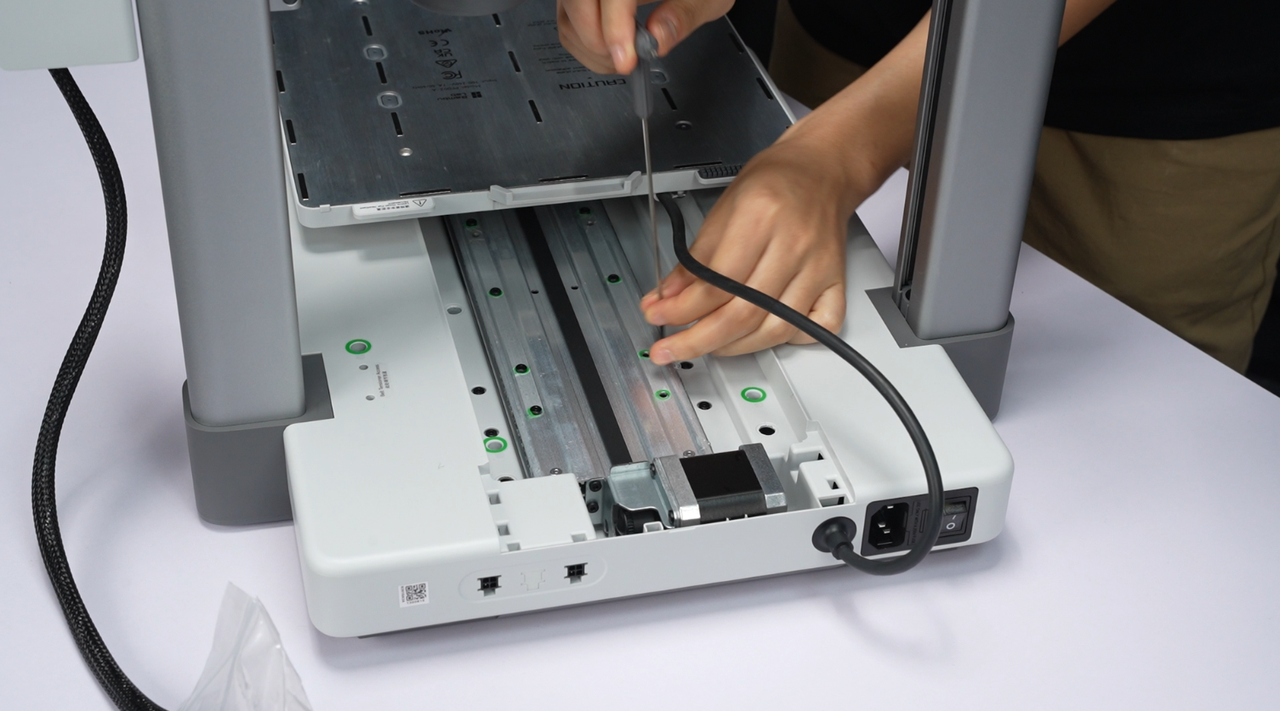

2. Skru de 12 skruer ud, hvor du undervejs kan være nødt til at skubbe varmebordet en gang for at finde positionerne for de sidste 2 skruer.

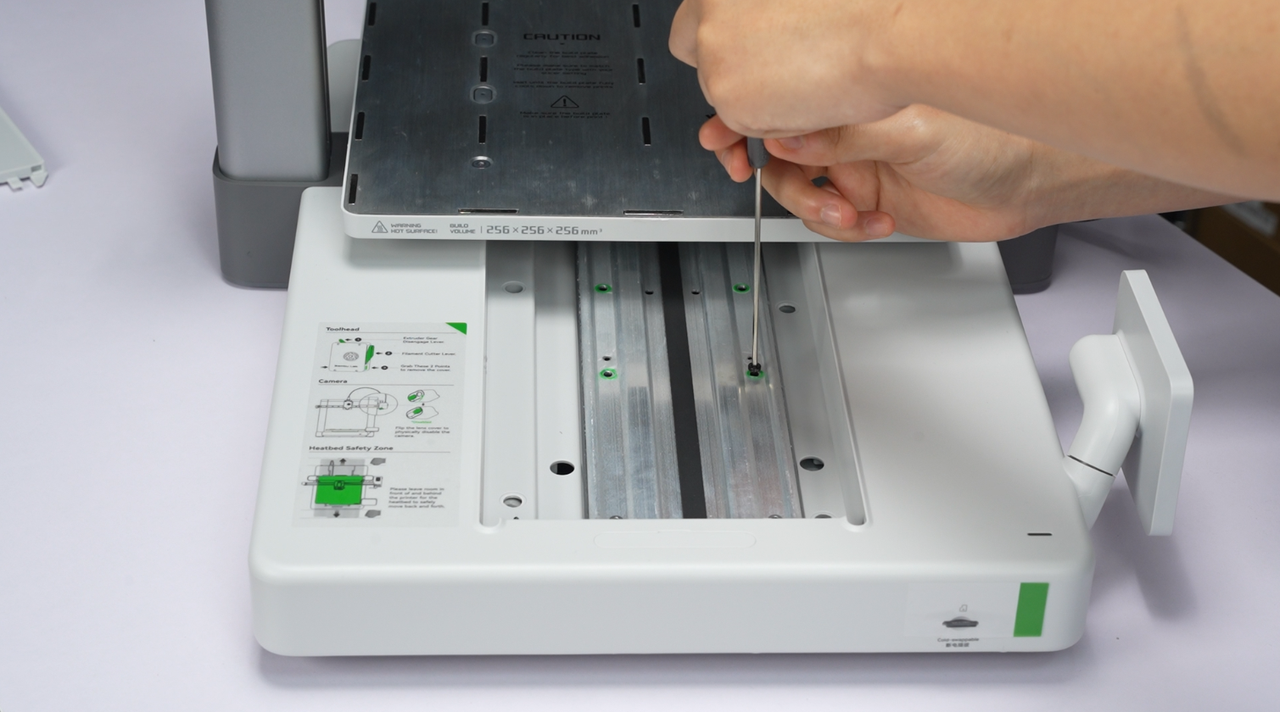

De 12 skruer skrues ud Varmebordet skubbes for at nå de sidste skruer

3. Skub varmebordet i bund i retning af skærmen, og skub derefter Y-aksens skinnecover tilbage på plads.

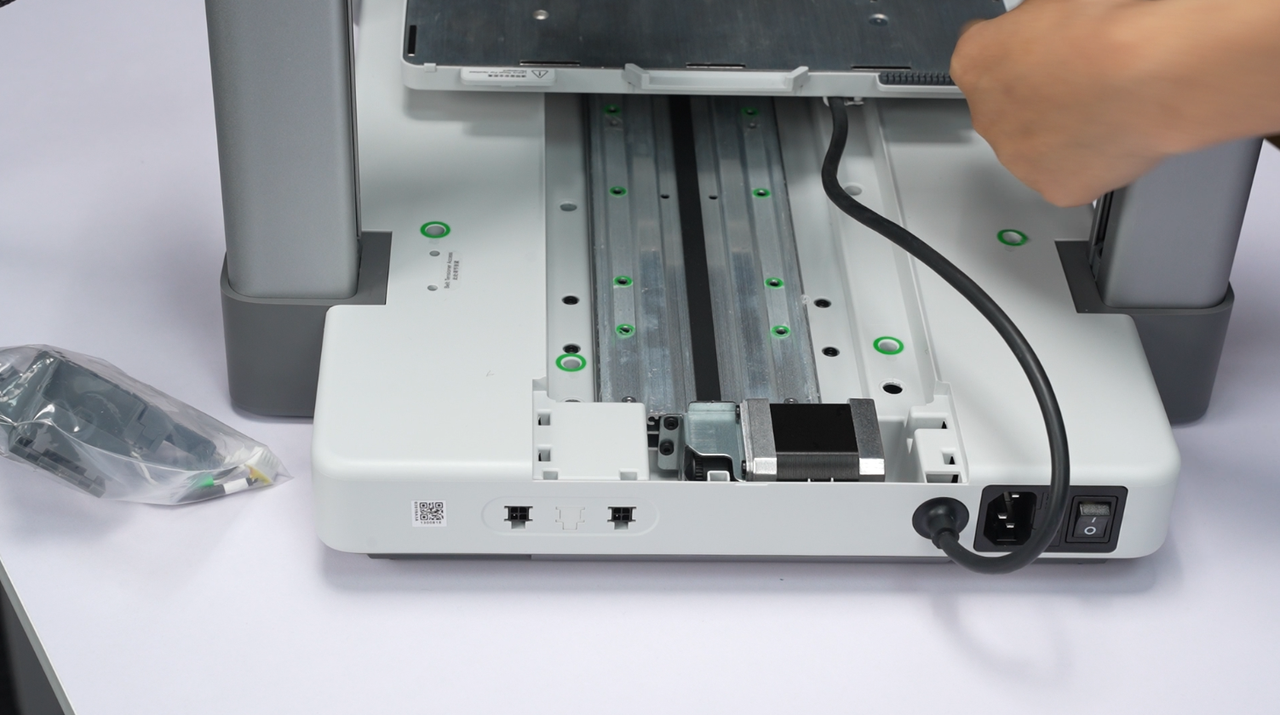

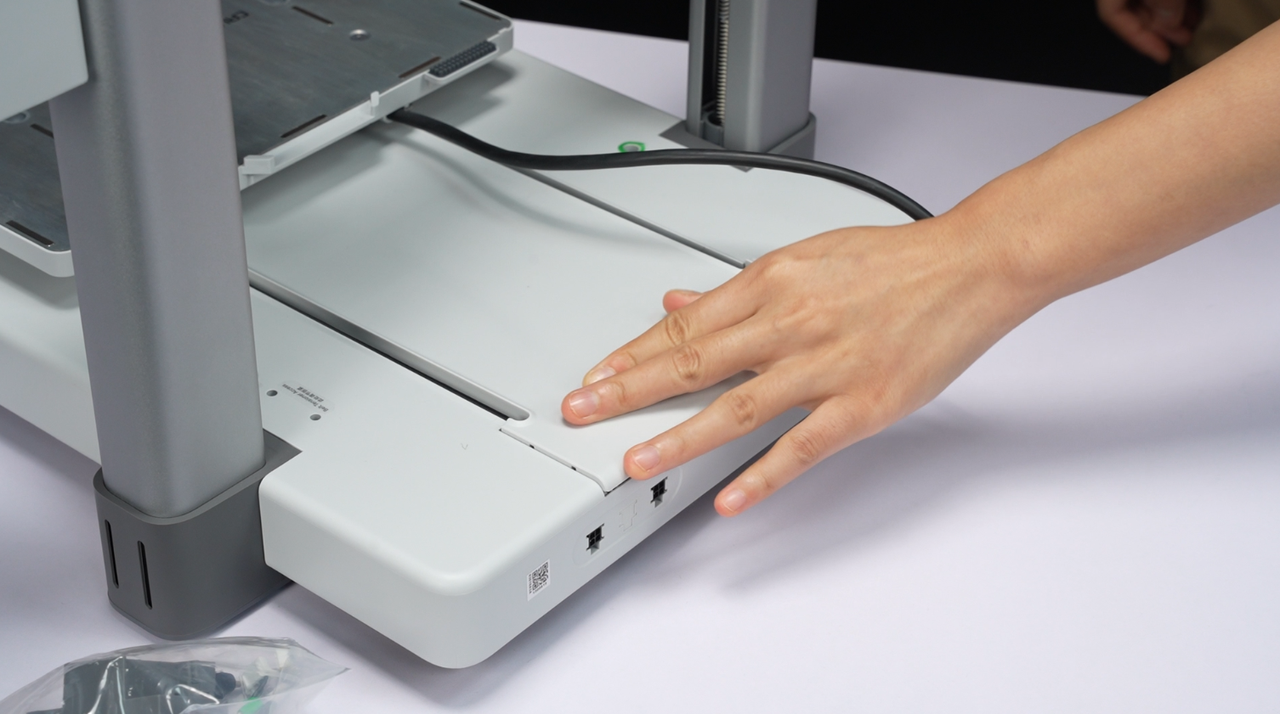

Varmebordet skubbes mod skærmen igen Y-aksens skinnecover skubbes tilbage på plads

Trin 6: Fastgør printhovedet med strips og monter beskyttende skum og pap

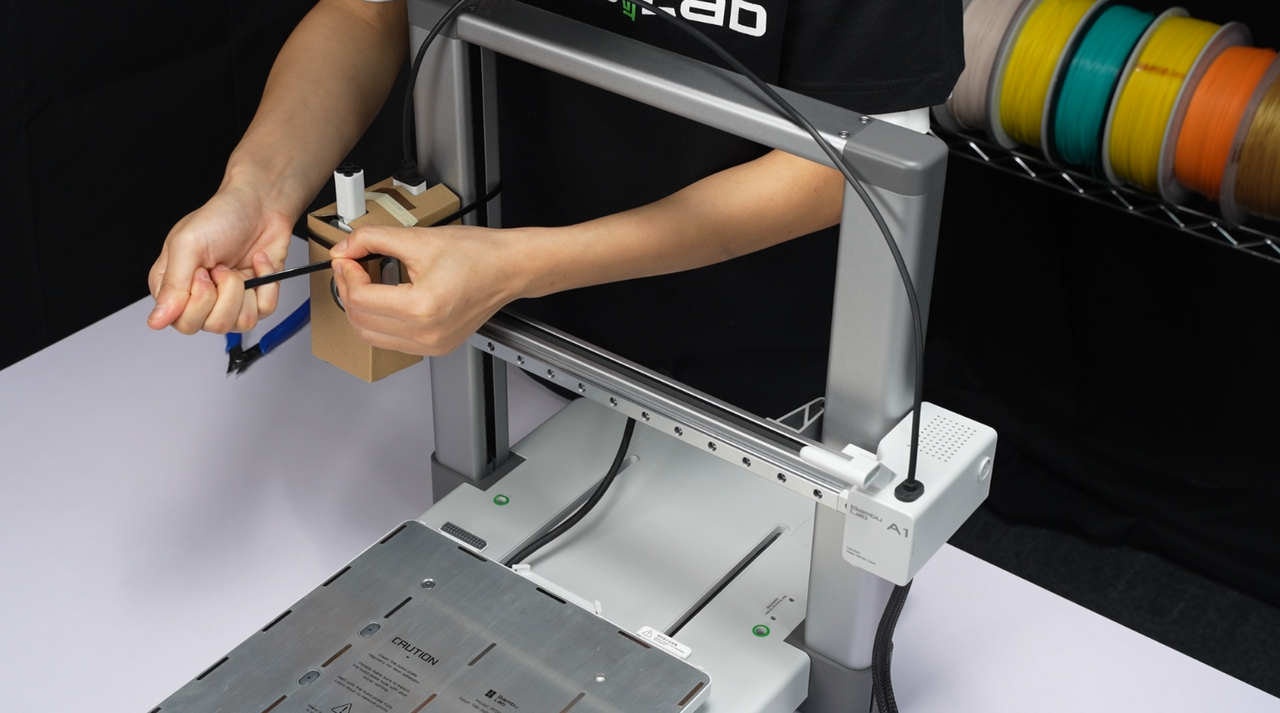

1. Flyt printhovedet til enden af X-aksens styreskinne; Monter beskyttelsespappet til printhovedet; og fastgør printhovedet og portalrammen med strips.

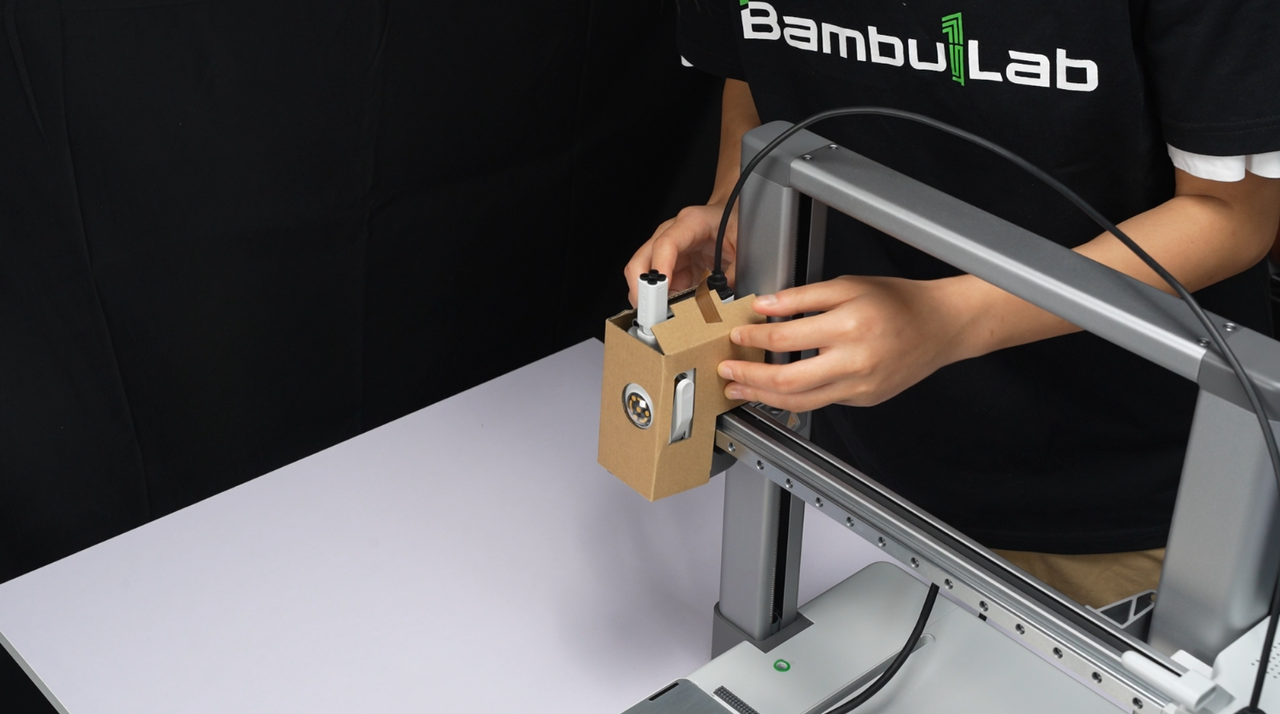

Beskyttelsespap monteres ved printhovedet Printhovedet fastgøres med strips

2. Monter beskyttelsespappet til X-aksens styreskinne; og fastgør det med strips.

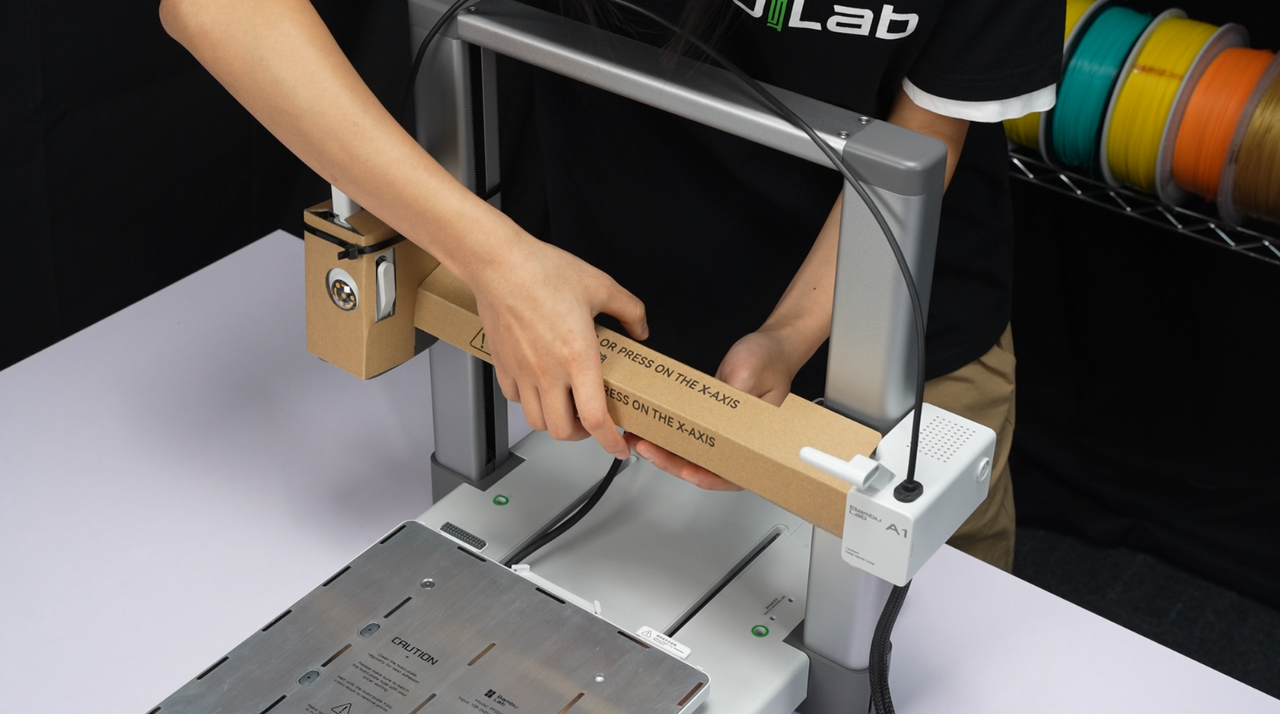

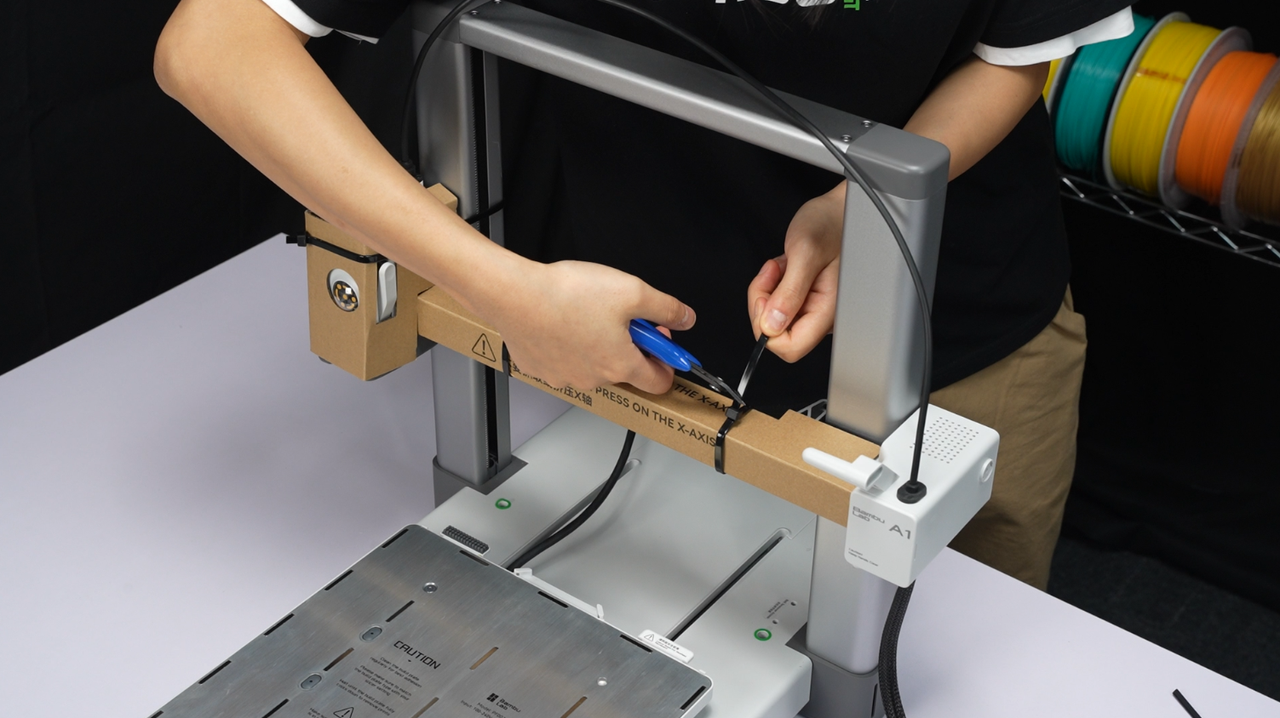

Pap monteres på X-aksens styreskinne X-aksen sikres med strips

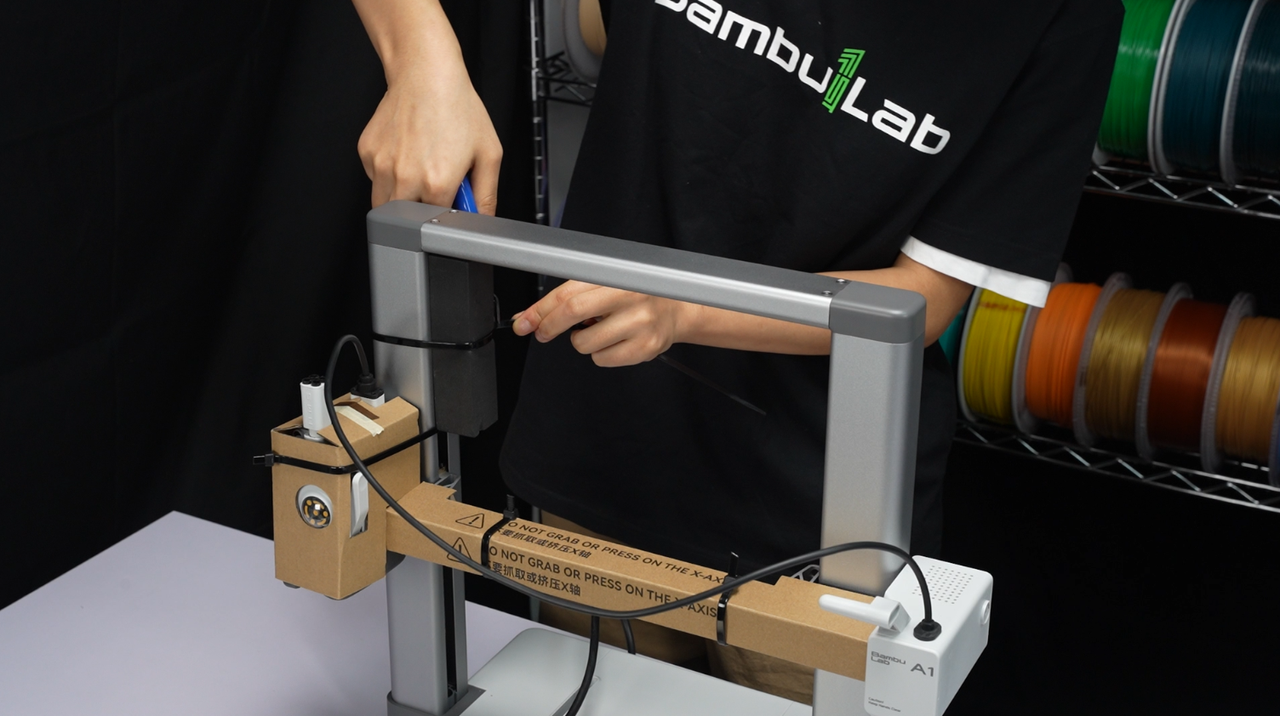

3. Placer skumpolstringen på indersiden af portalrammen, og fastgør dem hver især med strips.

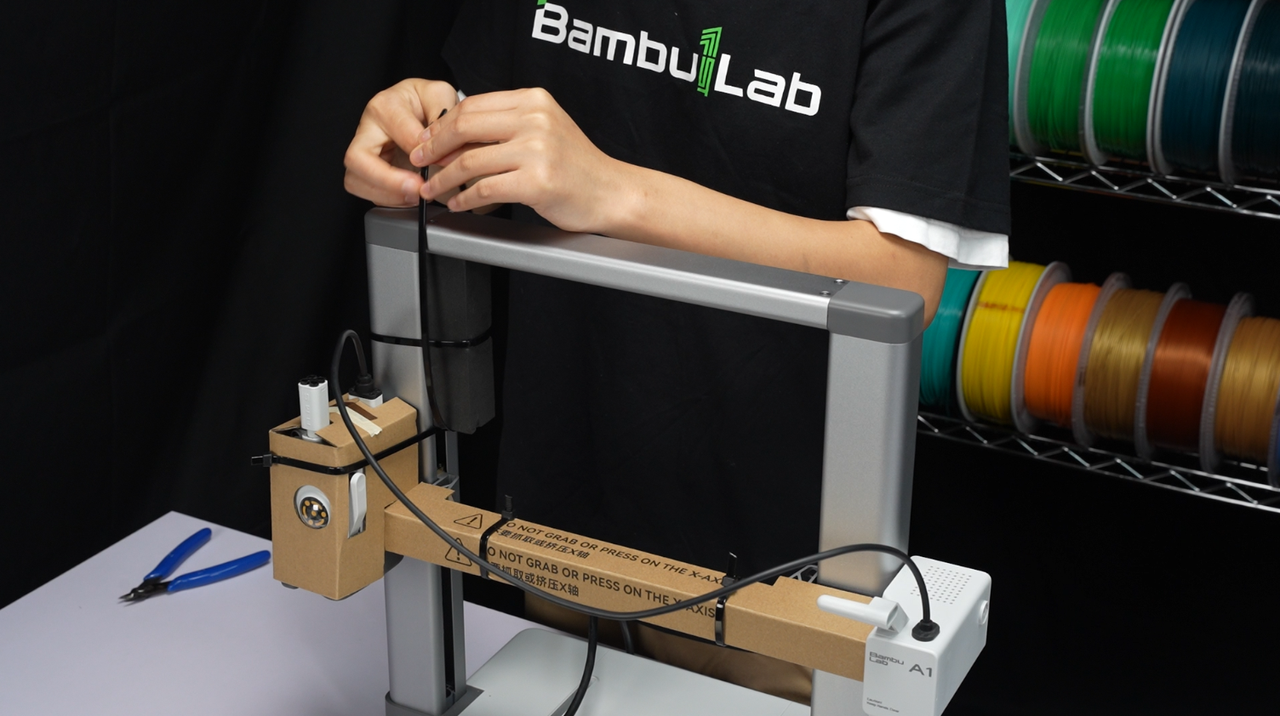

Skumpolstring placeres på portalrammens inderside Skum fastgøres med strips

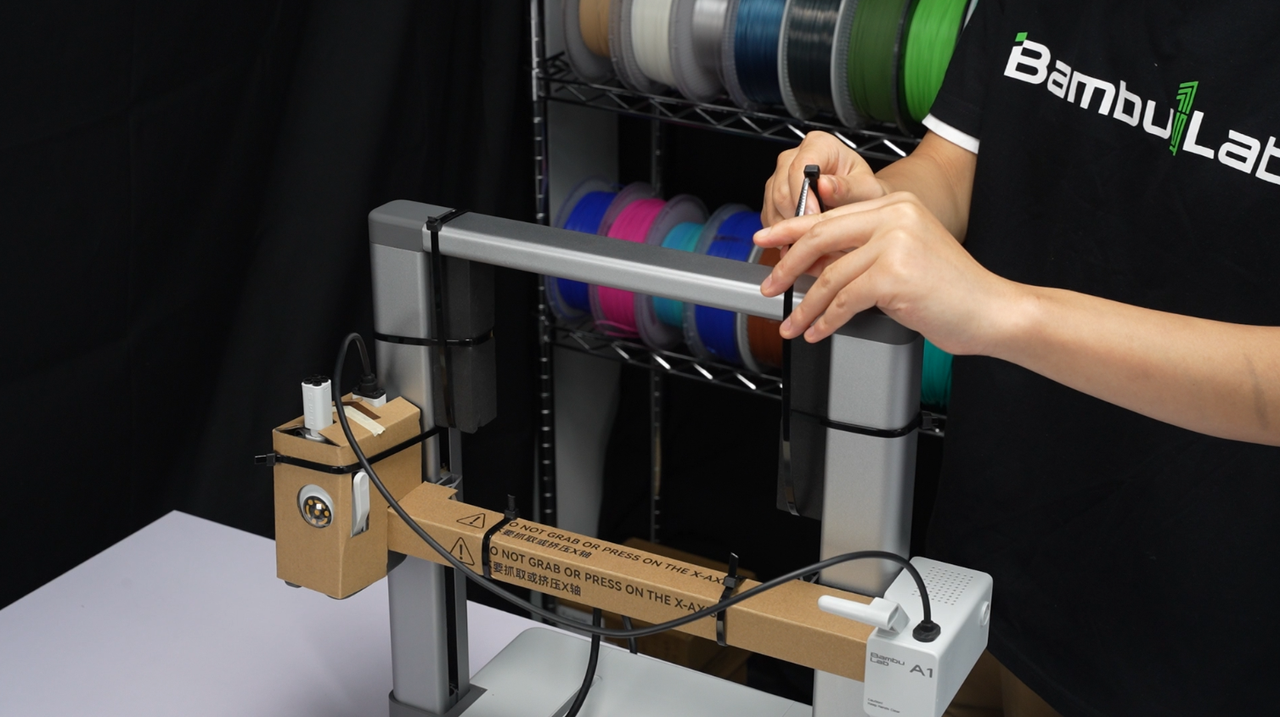

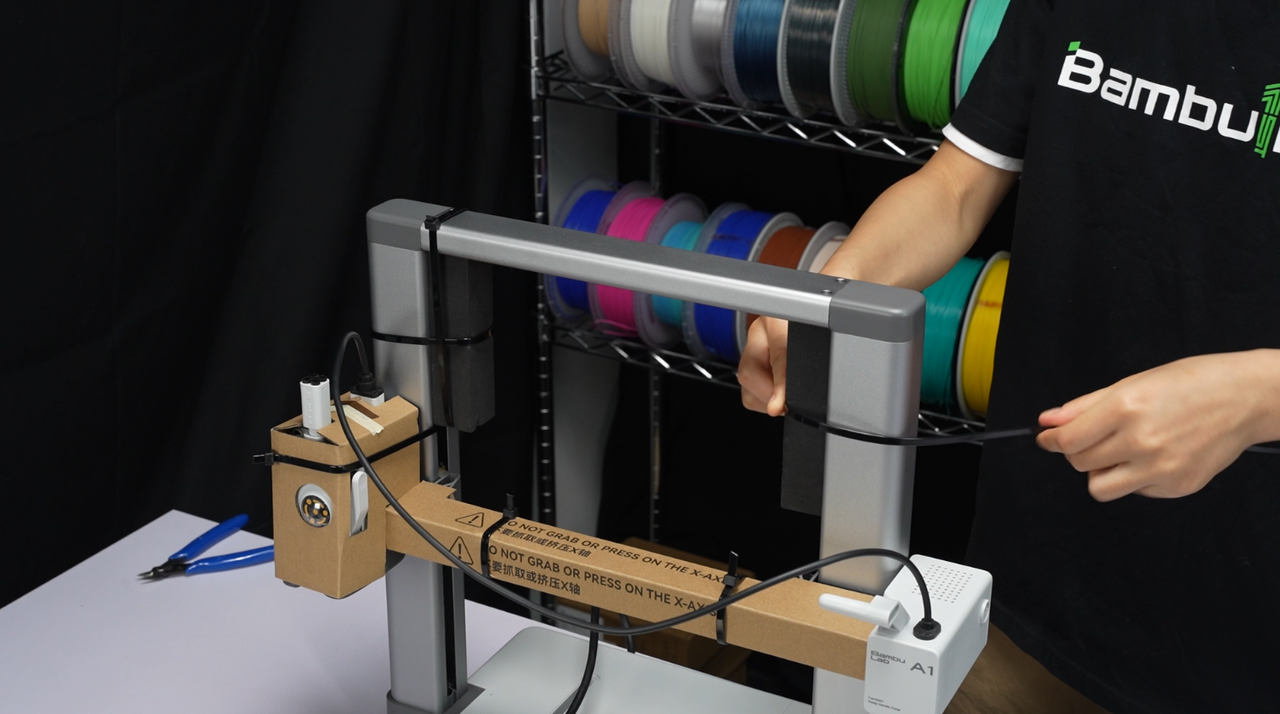

Skumpolstring på begge sider af rammen Skummet sikret med strips

Hvis din printer har en Z-akse-begrænser, skal du justere den med skruehullerne og installere begrænseren.

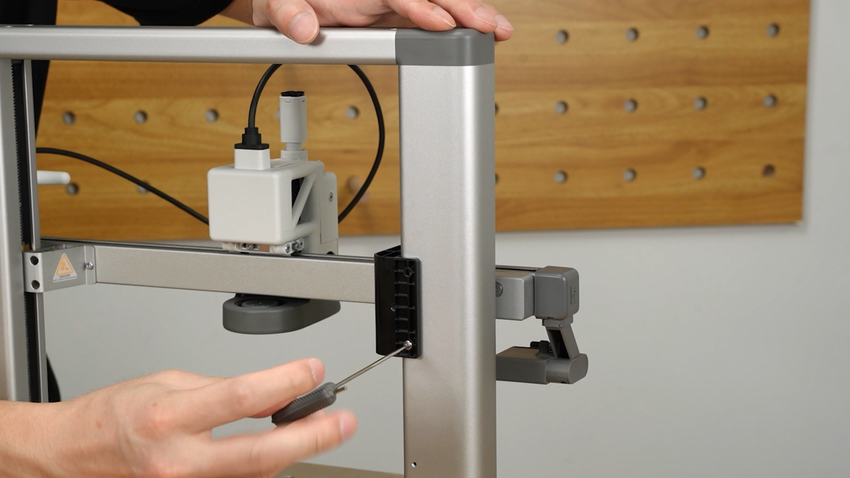

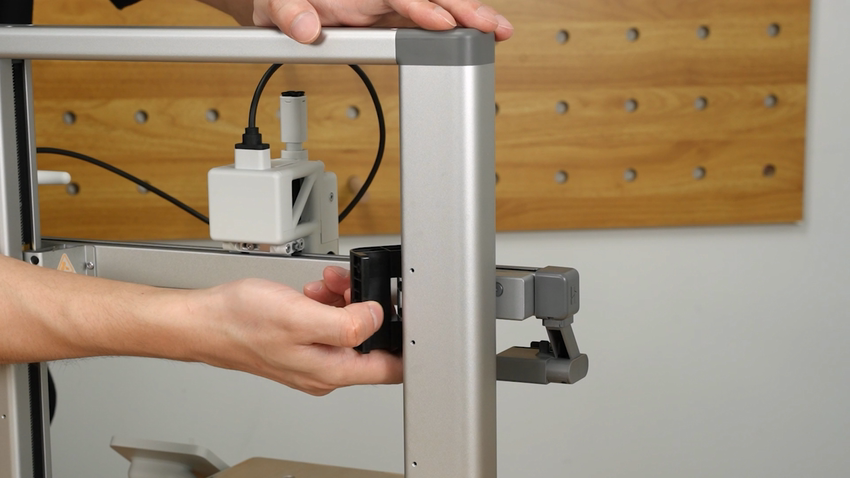

Z-akse-begrænseren justeres med skruehullerne Begrænseren placeres på Z-aksen

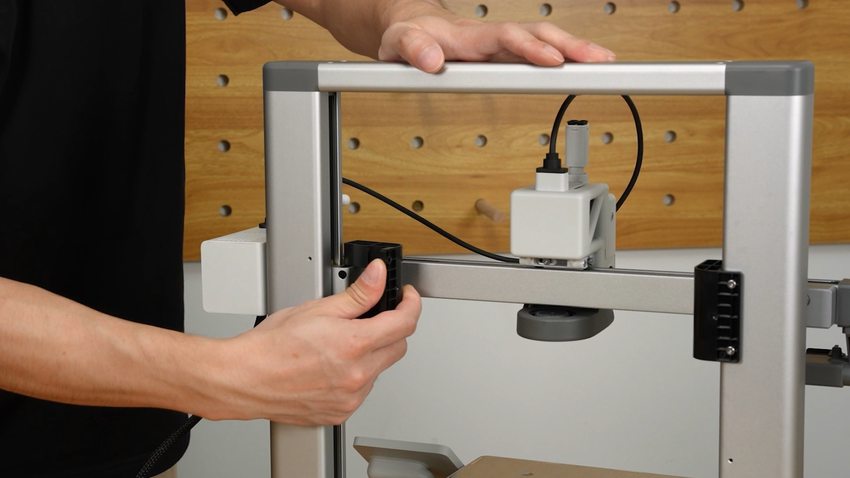

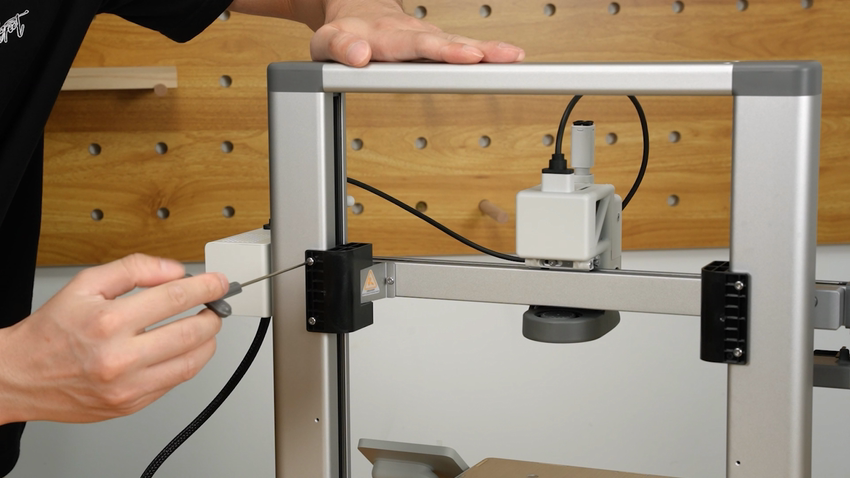

Z-akse-begrænseren skrues fast Begrænseren monteret på Z-aksen

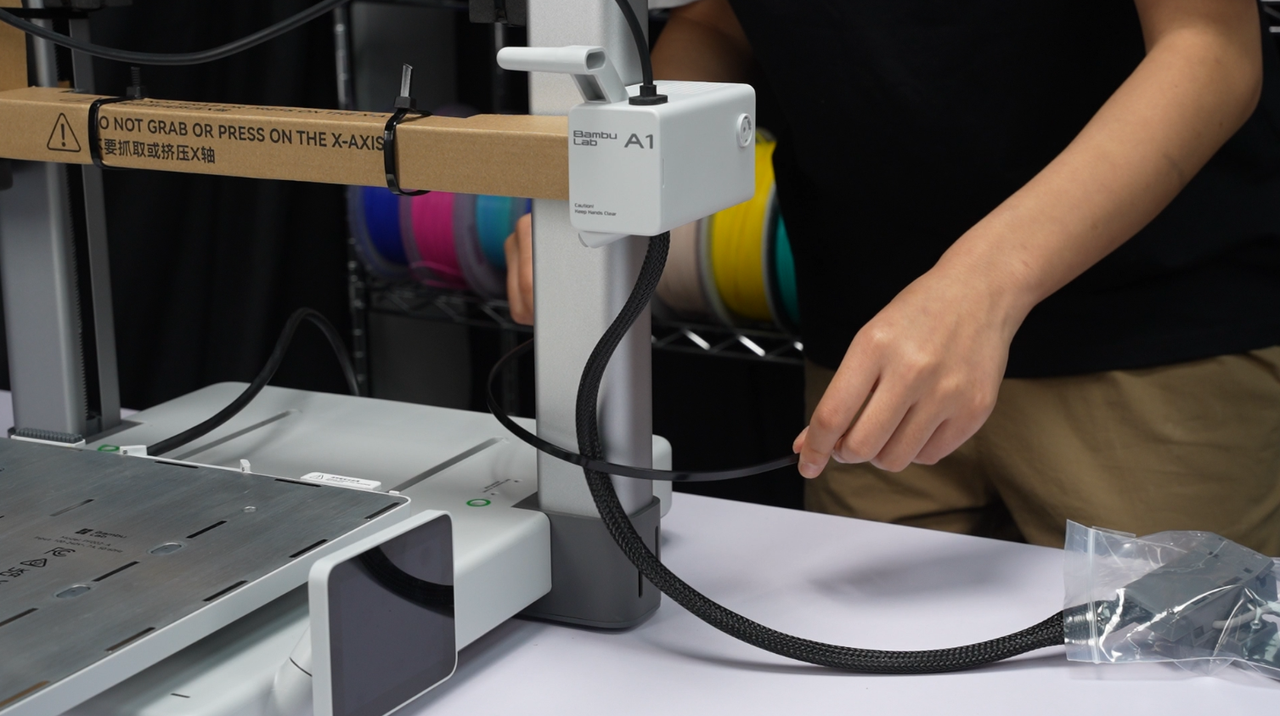

4. Fastgør forbindelseskablet samt printhovedet og portalrammen med strips.

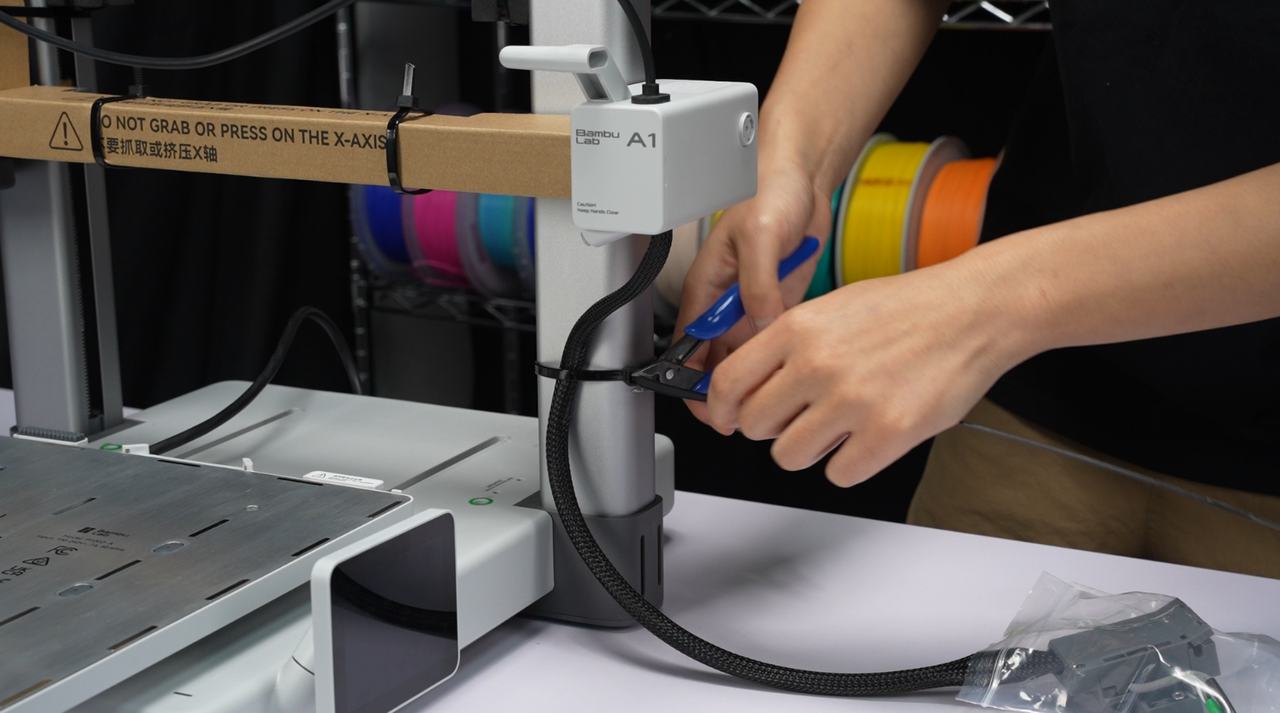

Forbindelseskablet fastgøres med strips Kabel og printhoved sikret sammen

Trin 7: Adskil portalrammen fra printerbasen

Løft printerbasen og vip den let for at adskille den fra portalrammen.

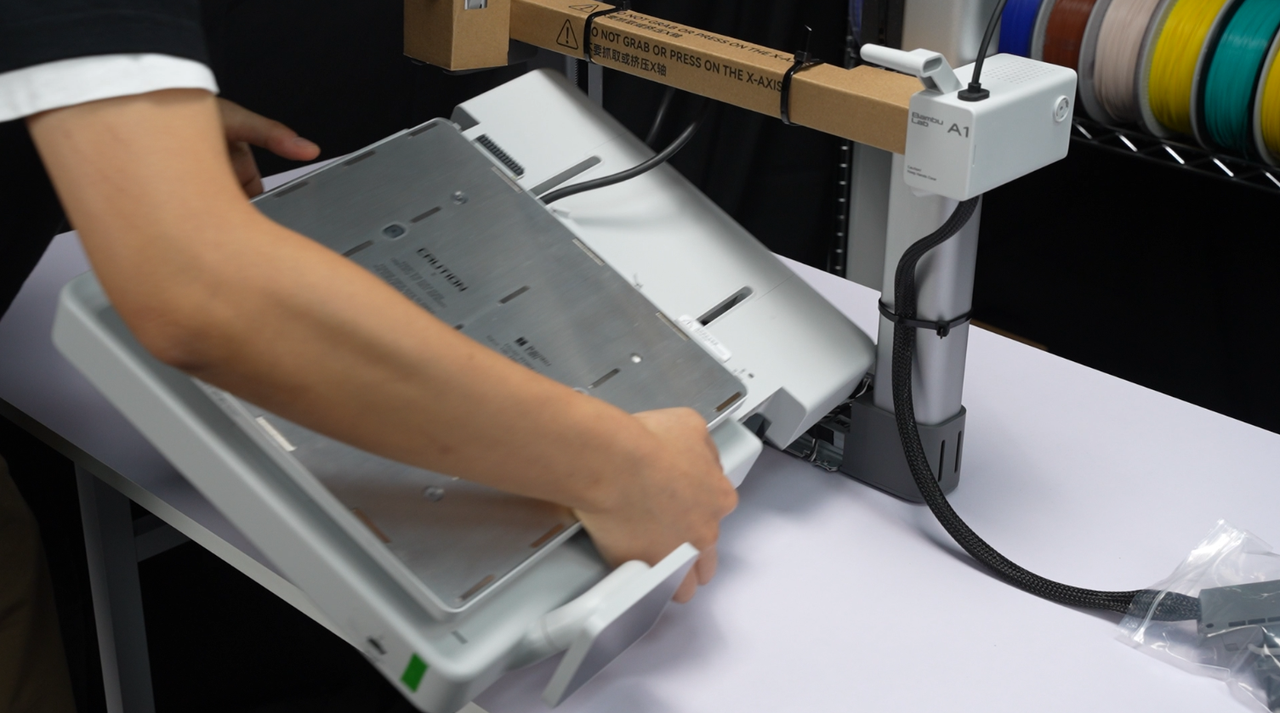

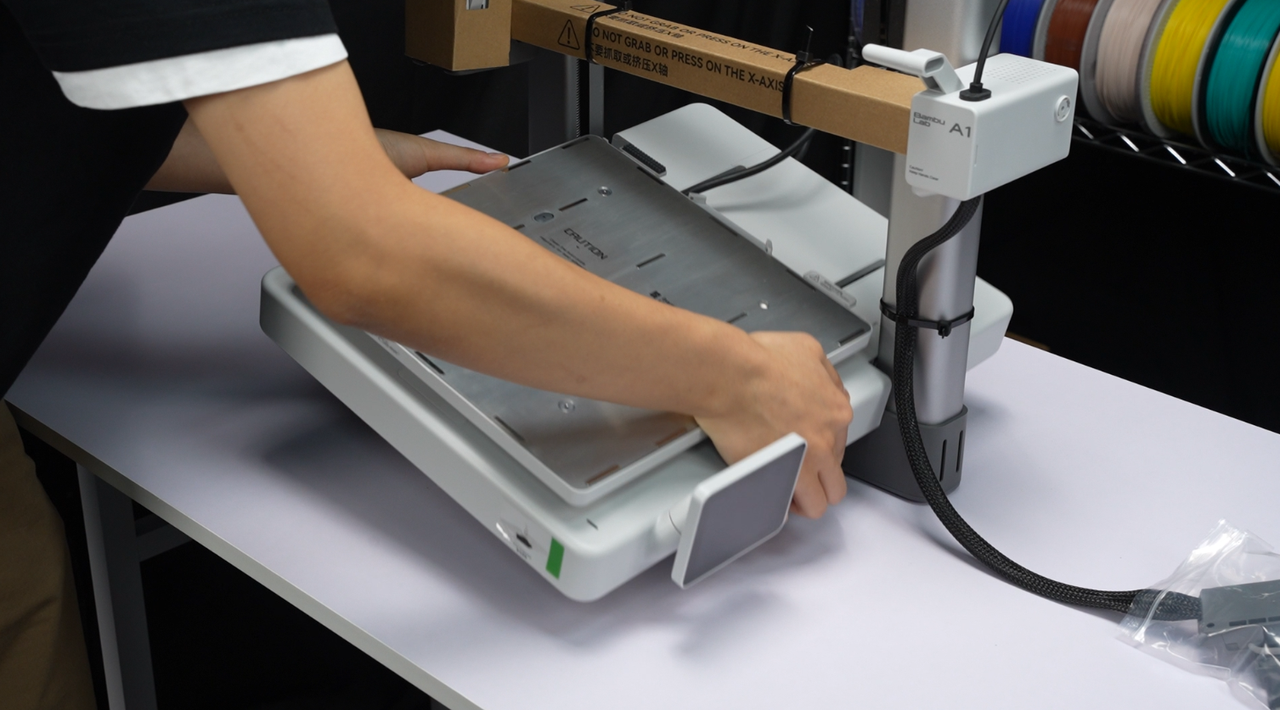

Printerbasen løftes fra portalrammen Base og portalramme adskilles

Trin 8: Stram de fire skruer på varmebordet for at forhindre skade på varmebordsenheden under transport.

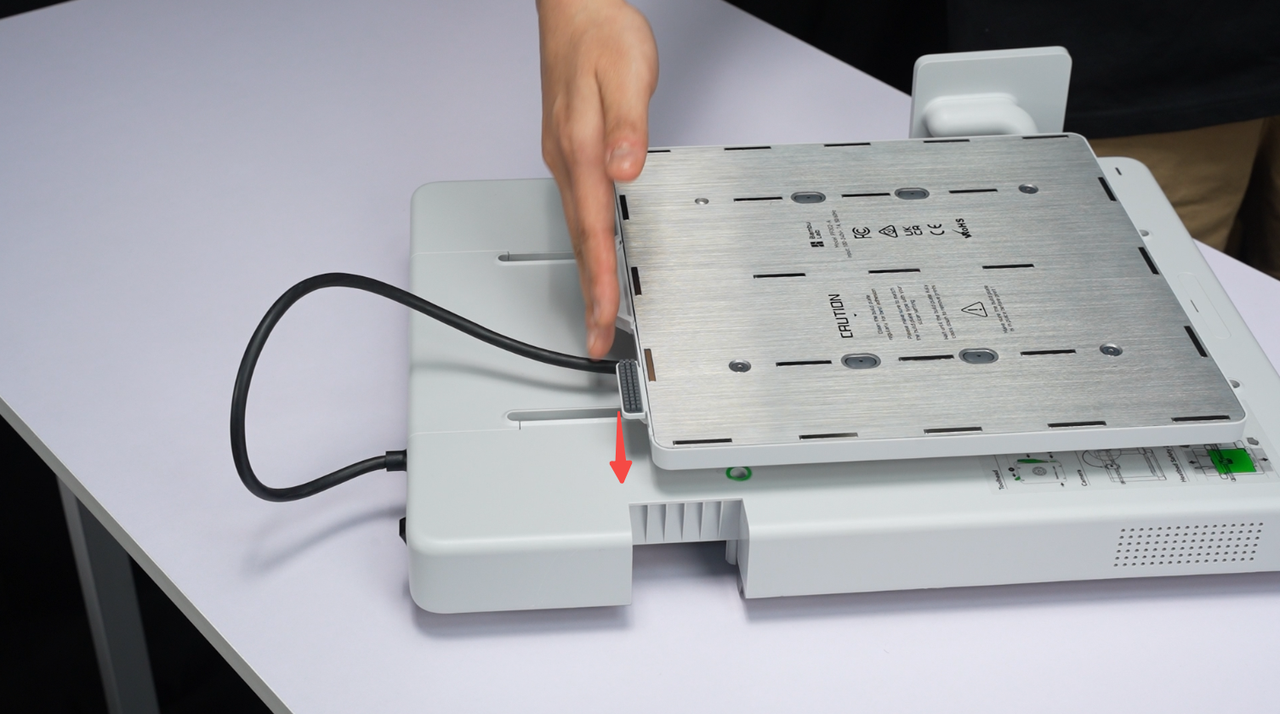

1. Skub varmebordet, så kanten af dyseaftørreren omtrent flugter med rillen på printerbasen. Dette justerer groft de fire skruehuller på varmebordet med printerbasen, så de kan skrues i i næste trin. Roter basen 90 grader, så skærmen er placeret direkte ovenpå.

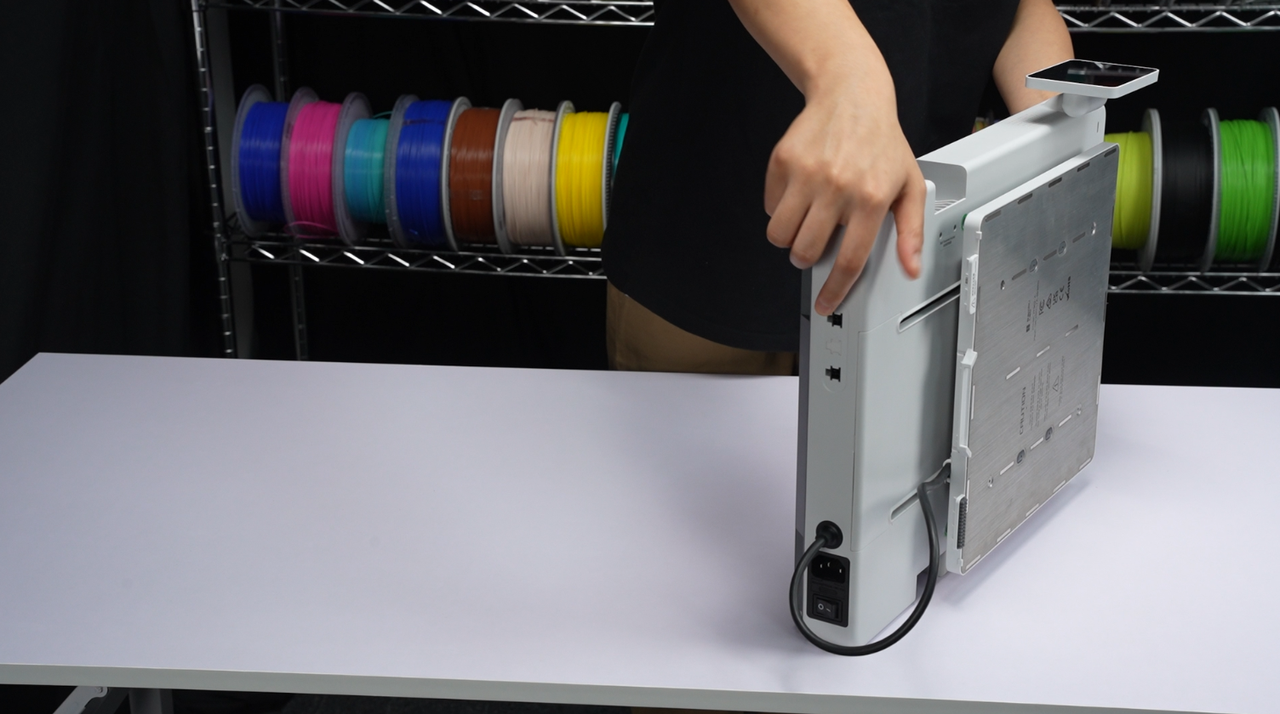

Varmebordet justeres efter rillen på basen Basen roteres så skærmen vender opad

2. Stram de fire skruer for at fastgøre varmebordet. Hvis skruerne ikke kan strammes, justér lidt for at få hullerne på varmebordet til at flugte med de tilsvarende huller på basen.

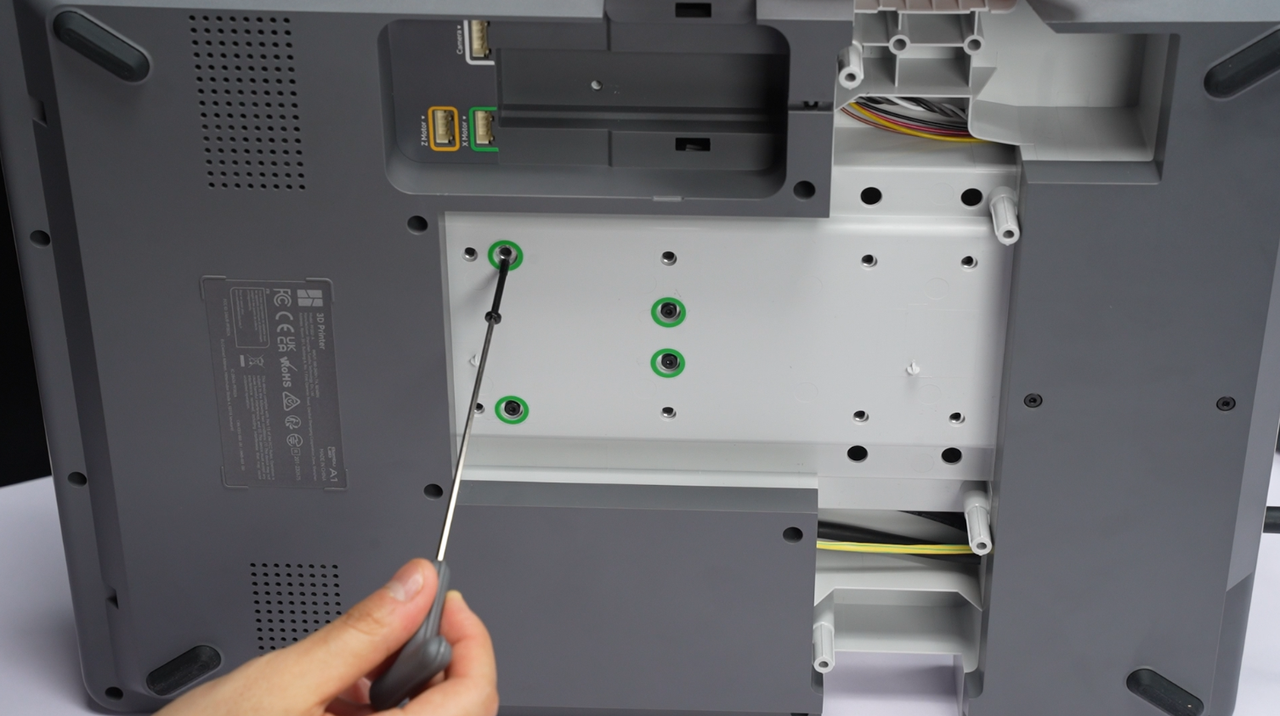

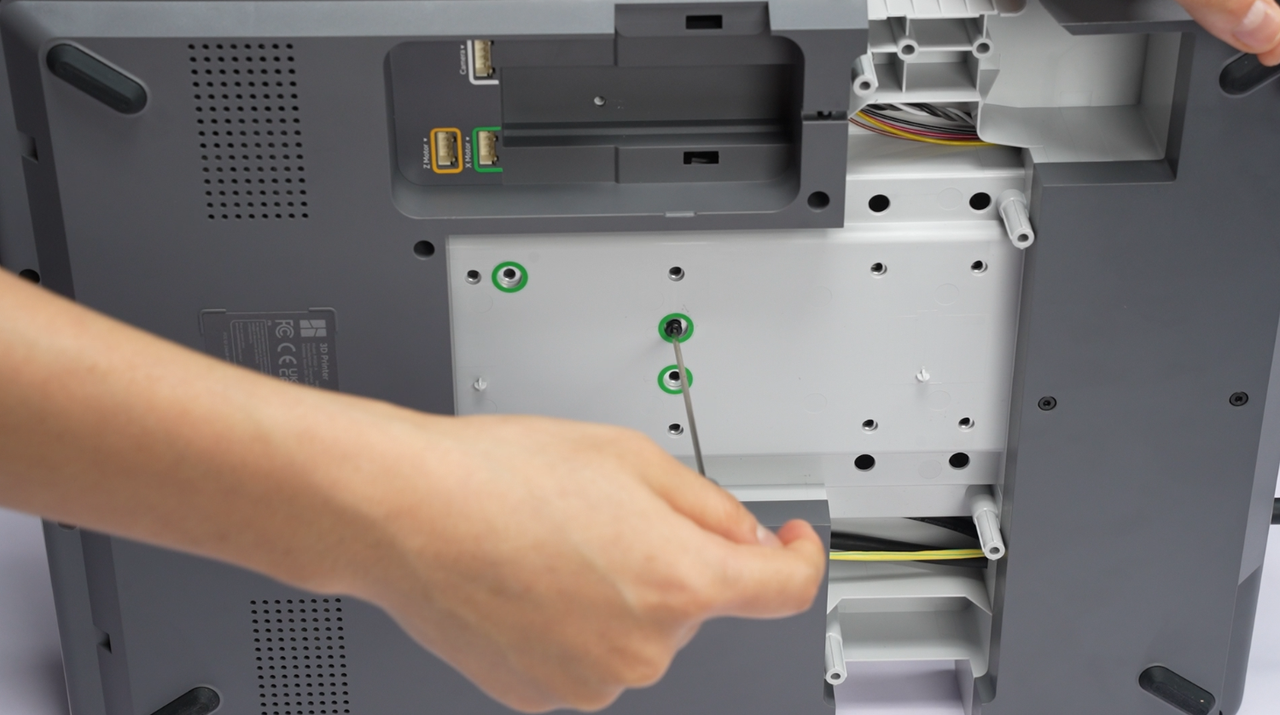

De fire skruer strammes på varmebordet Hullerne justeres så skruerne kan strammes

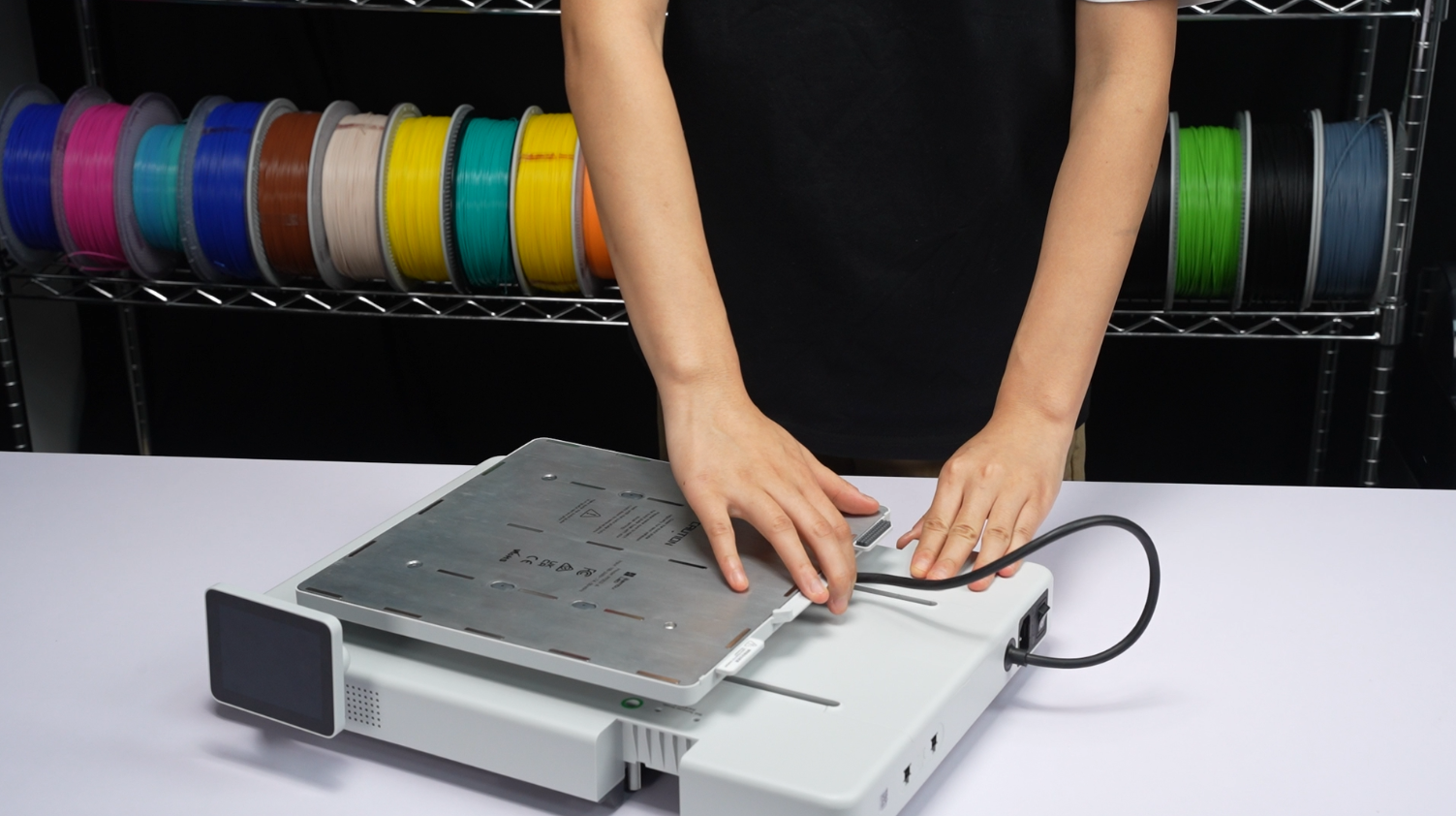

3. Tjek varmebordets tilstand, og sørg for, at det sidder solidt fast og ikke kan bevæges, efter at skruerne er strammet.

Varmebordet sidder solidt fast efter stramning

Pakningstrin

Trin 1: Læg komponenterne tilbage i tilbehørssættet, og placer det resterende tilbehør enkeltvist i beskyttelsesskum

1. Læg komponenterne tilbage i tilbehørssættet. Lås spoleholderens lås, og skru spoleholderens støtteaksel af hoveddelen.

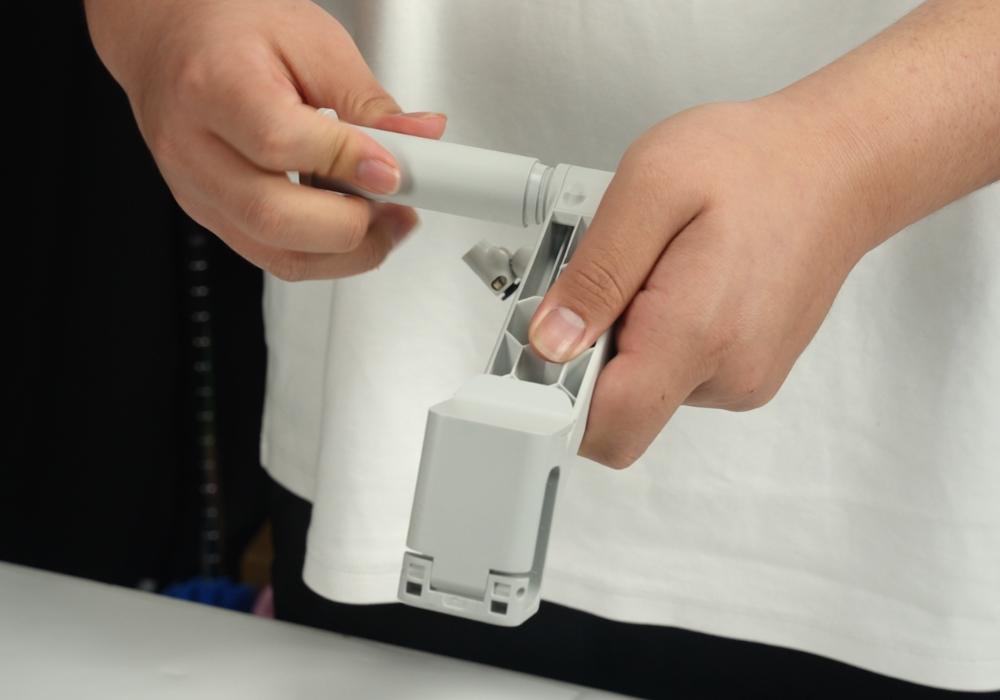

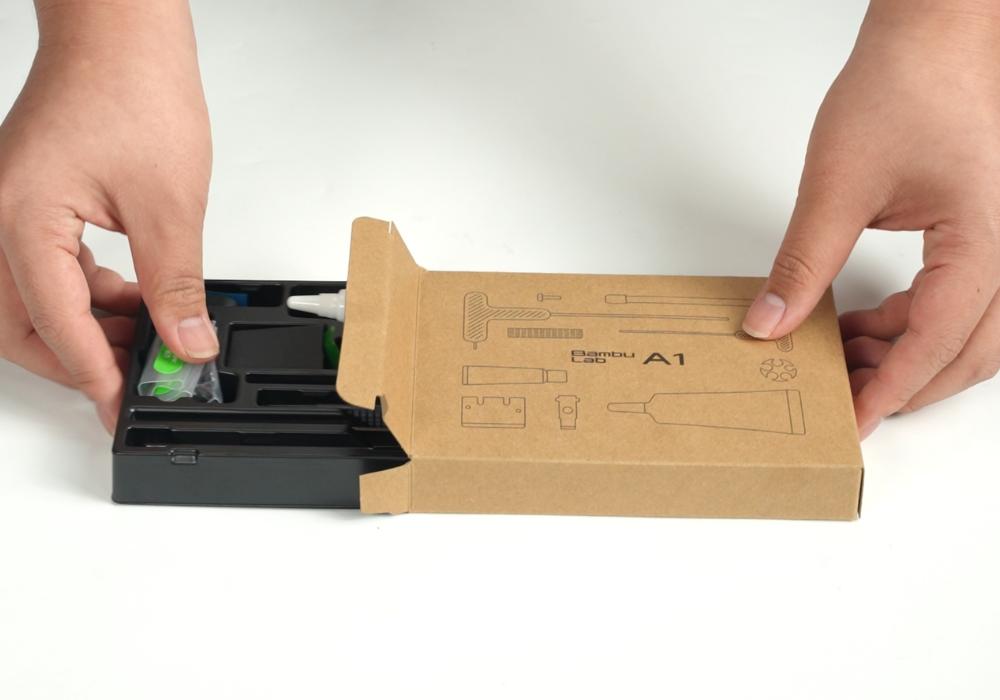

Komponenter lægges tilbage i tilbehørssættet Spoleholderens støtteaksel skrues af

2. Placer filamentspoleholderen, ekstruderenheden, tilbehørssættet, strømkablet og 3D-printfilamentprøverne enkeltvist i beskyttelsesskummet.

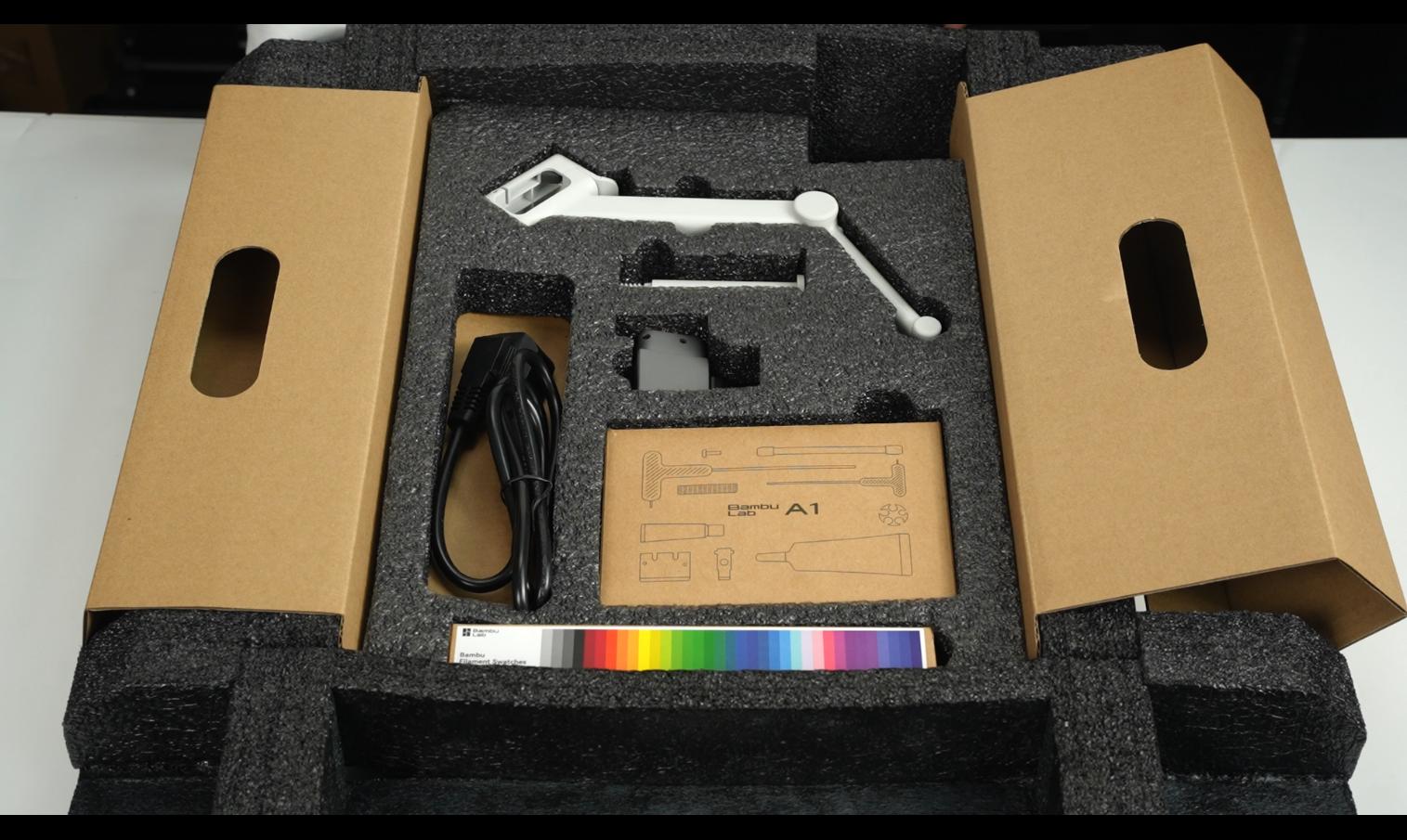

Tilbehør placeret enkeltvist i beskyttelsesskummet

Trin 2: Monter beskyttelsesskummet og pak

1. Monter beskyttelsesskum på begge sider af printerbasen, og sørg for, at varmebordskablerne føres gennem hullerne i beskyttelsesskummet under monteringen for at undgå sammenpresning.

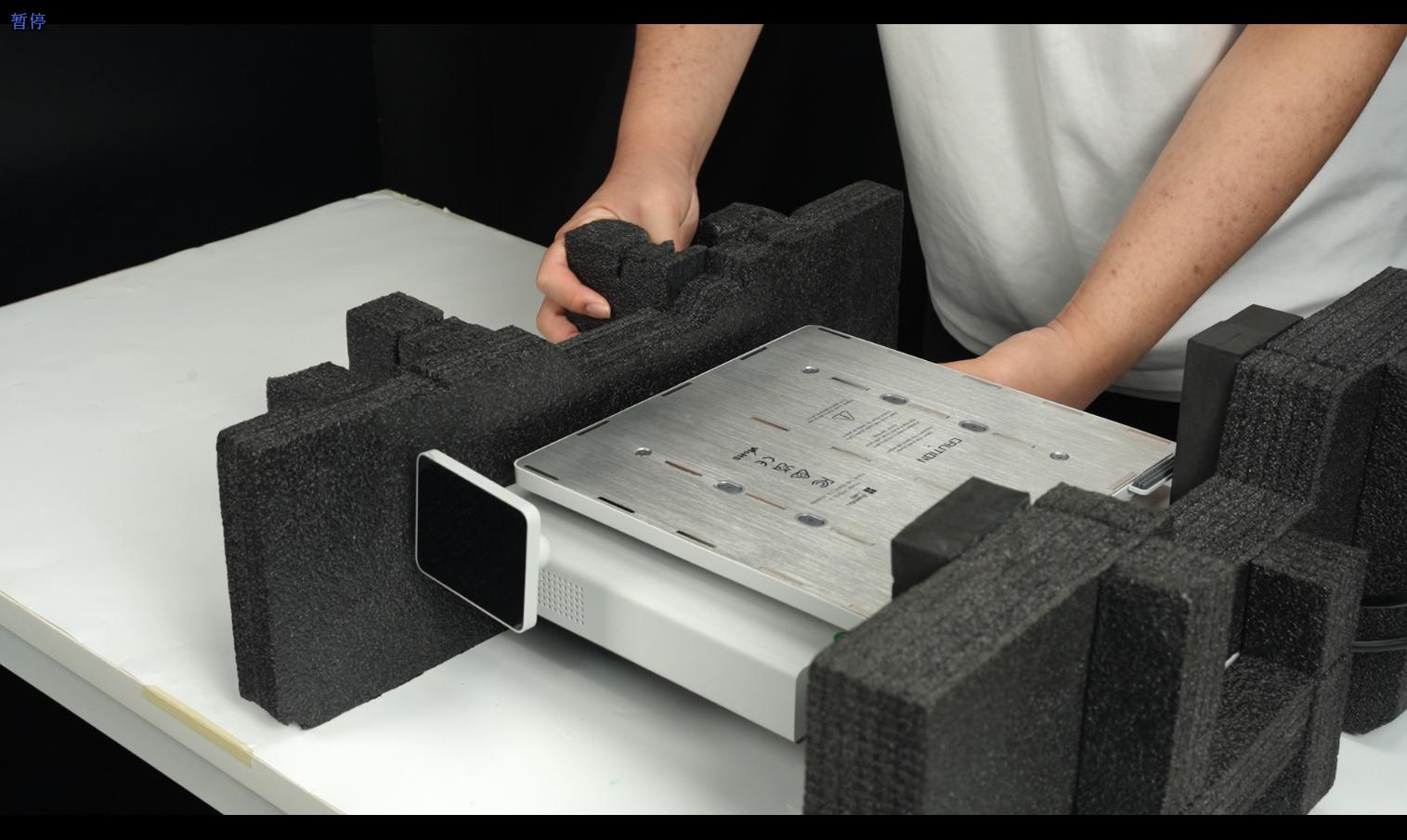

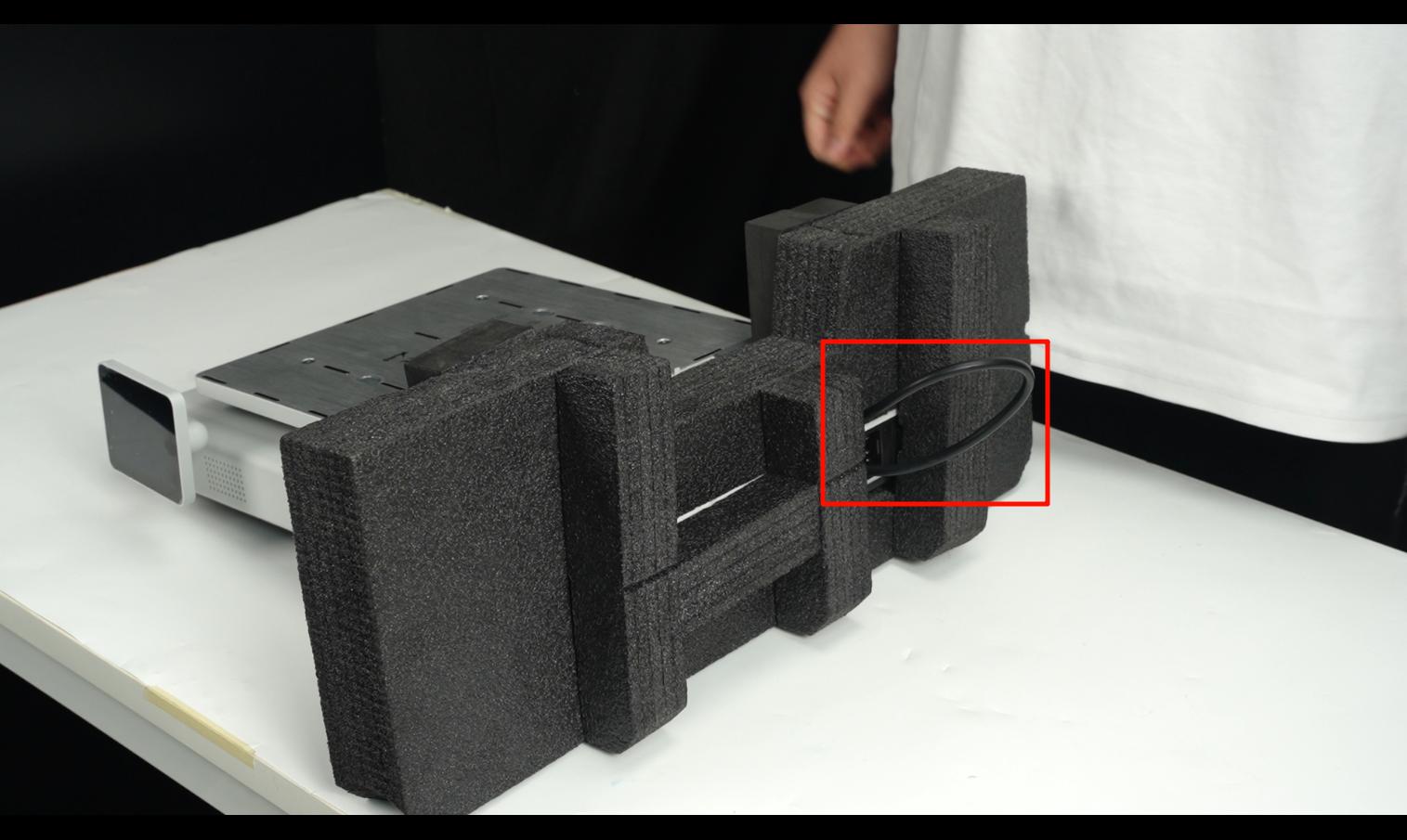

Beskyttelsesskum monteres på printerbasen Varmebordskablerne føres gennem skummets huller

2. Placer printerkomponenterne og deres tilbehør i emballagekassen i følgende rækkefølge.

Printerbasen placeres i kassen Portalrammen lægges i emballagen

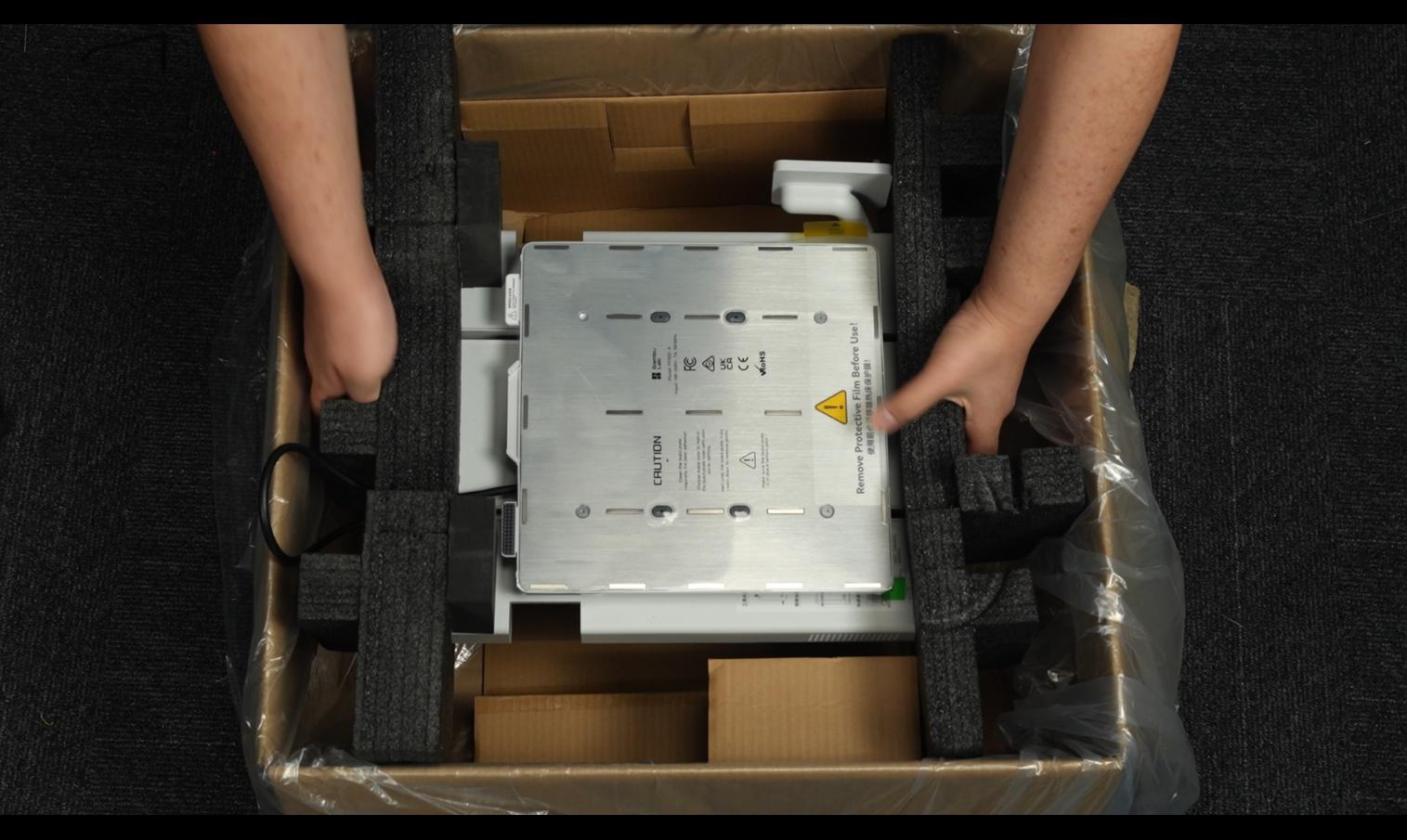

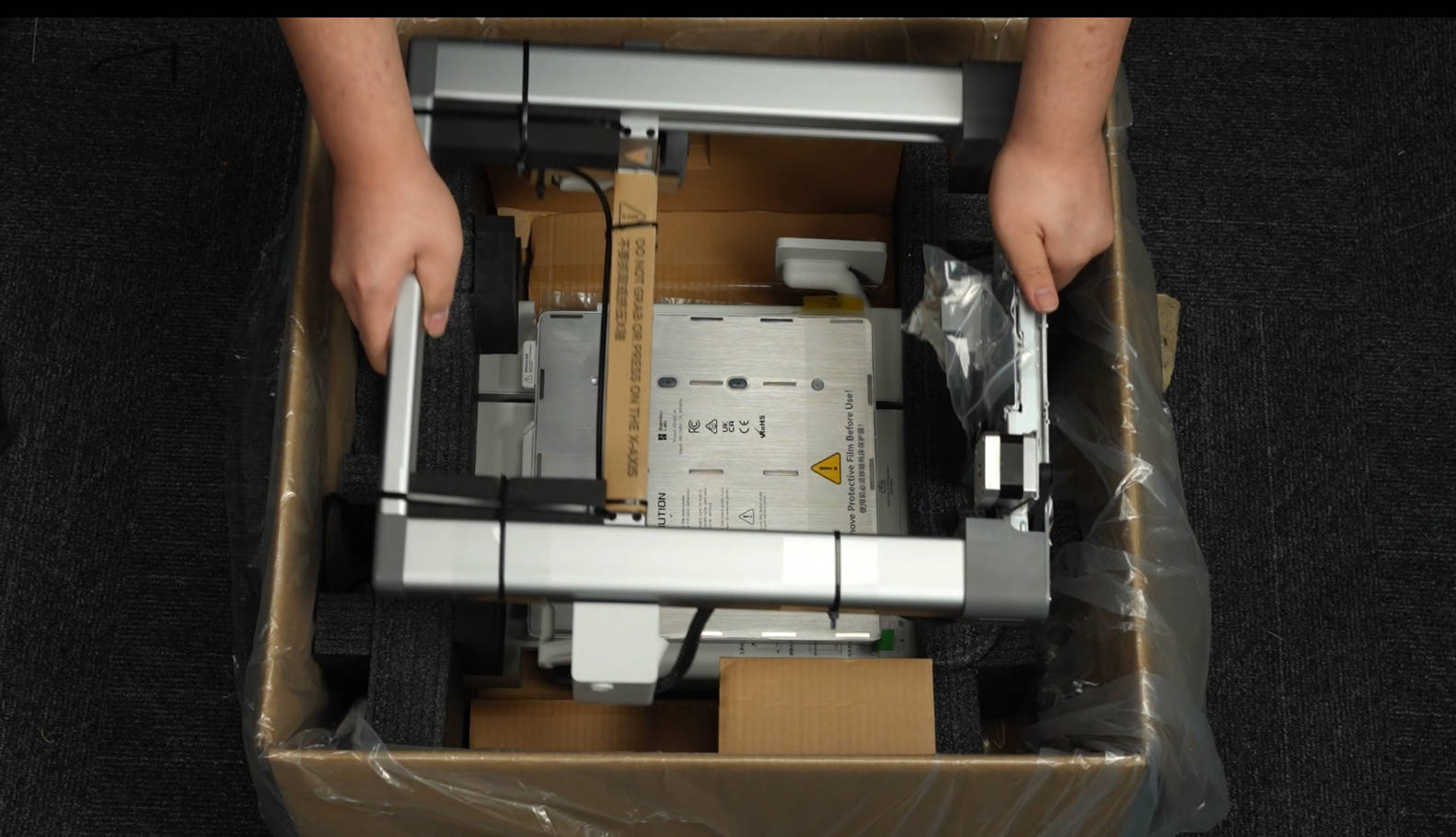

Komponenter placeret i kassen Tilbehør lægges på plads

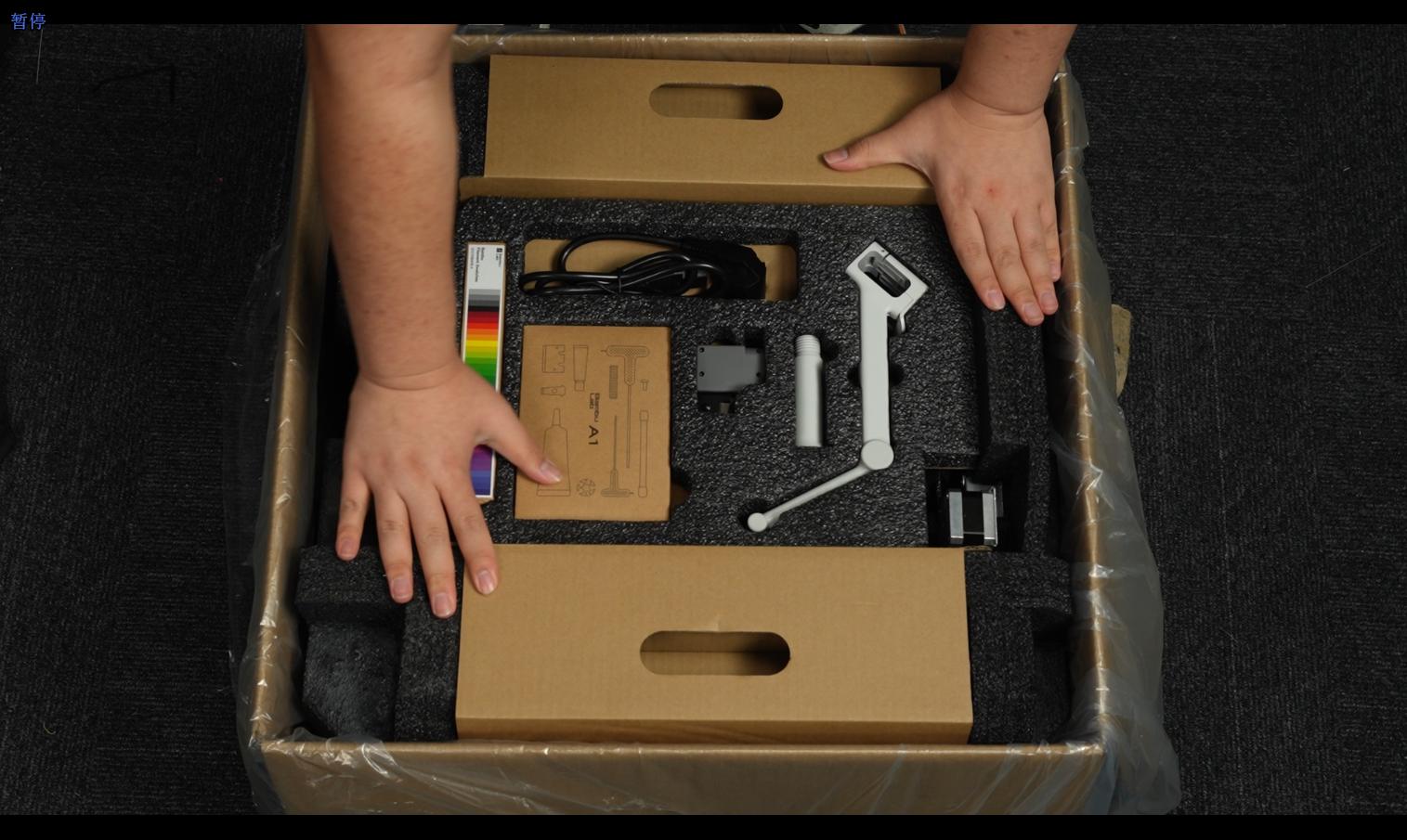

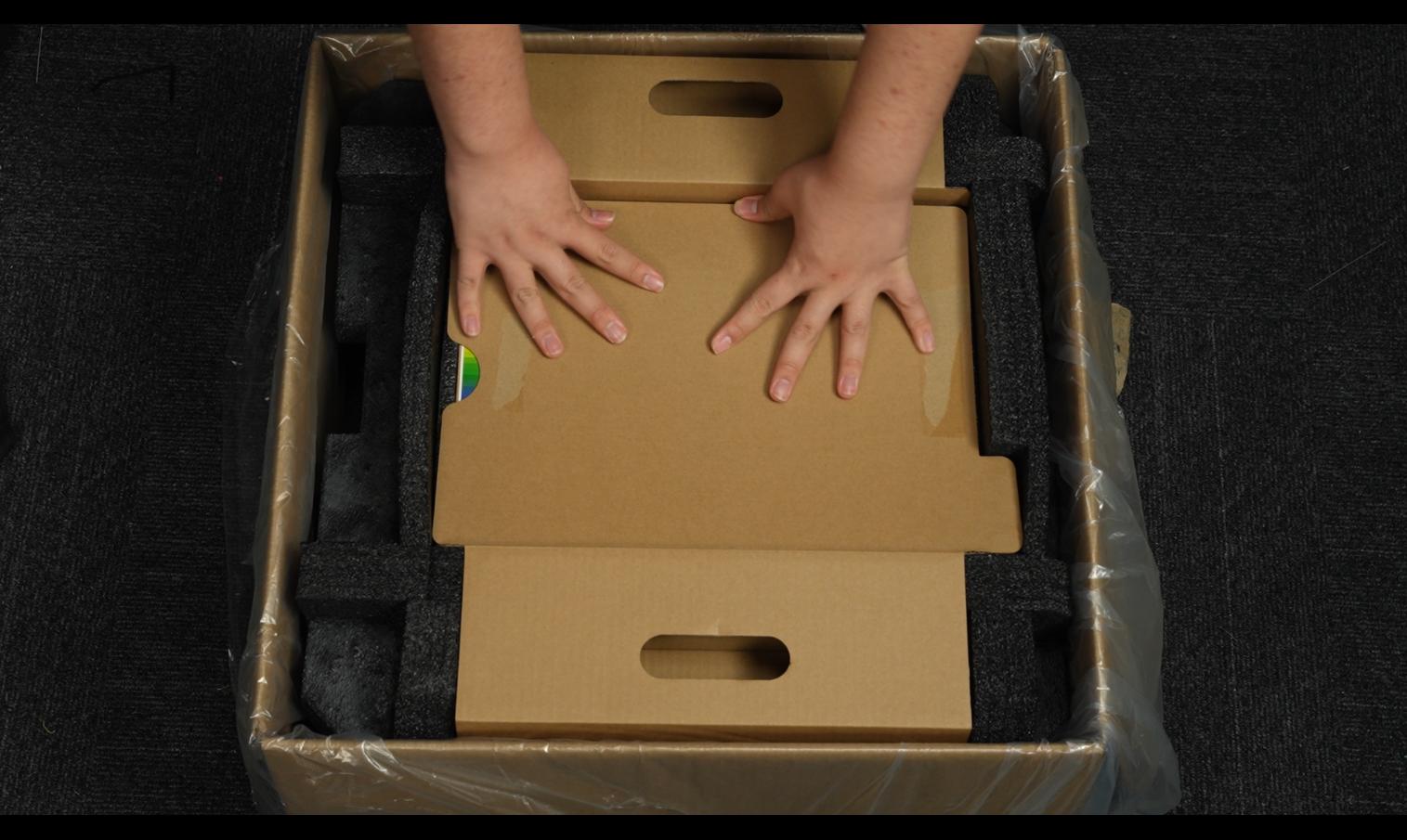

Alle dele pakket i kassen Emballagen fyldes op i rækkefølge

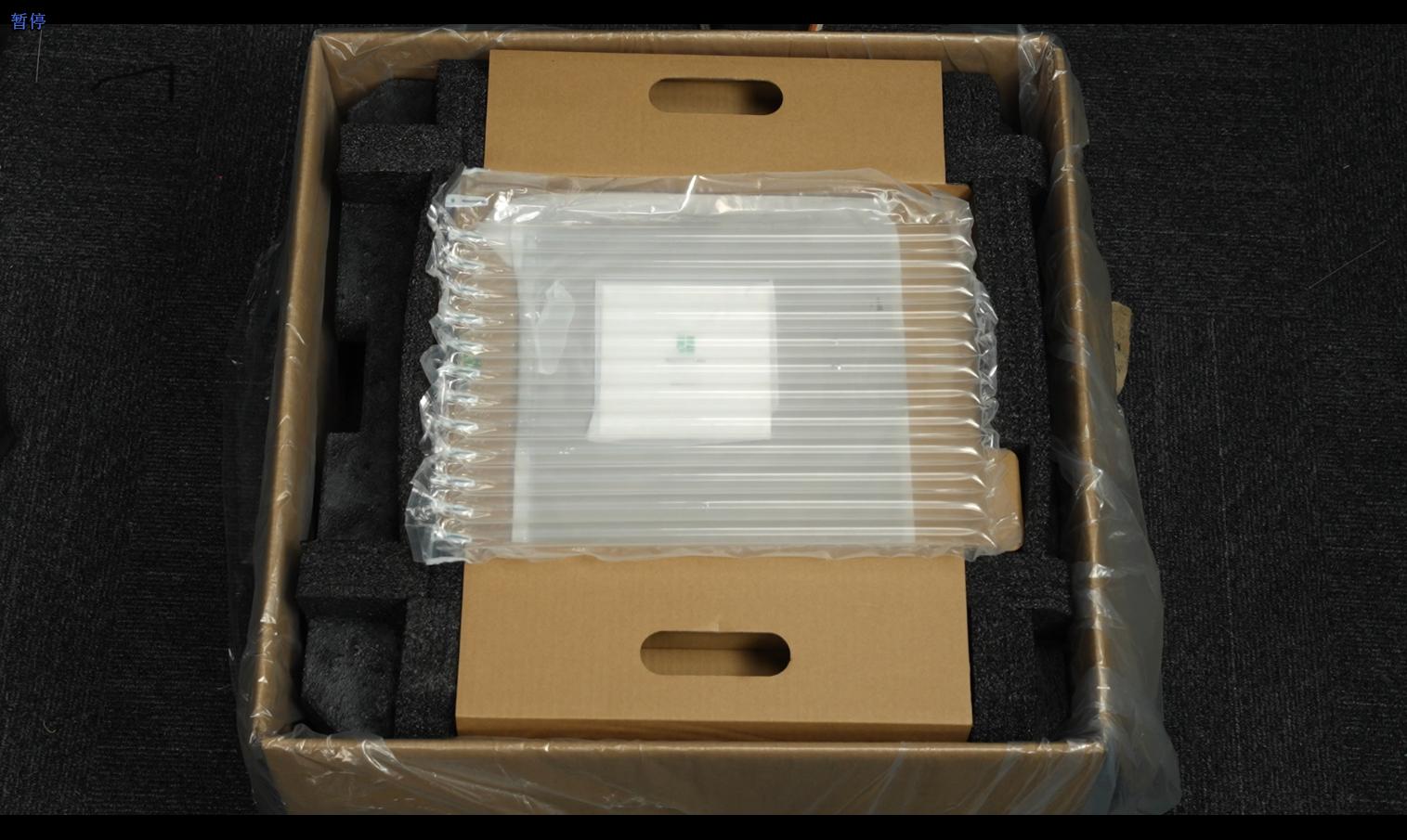

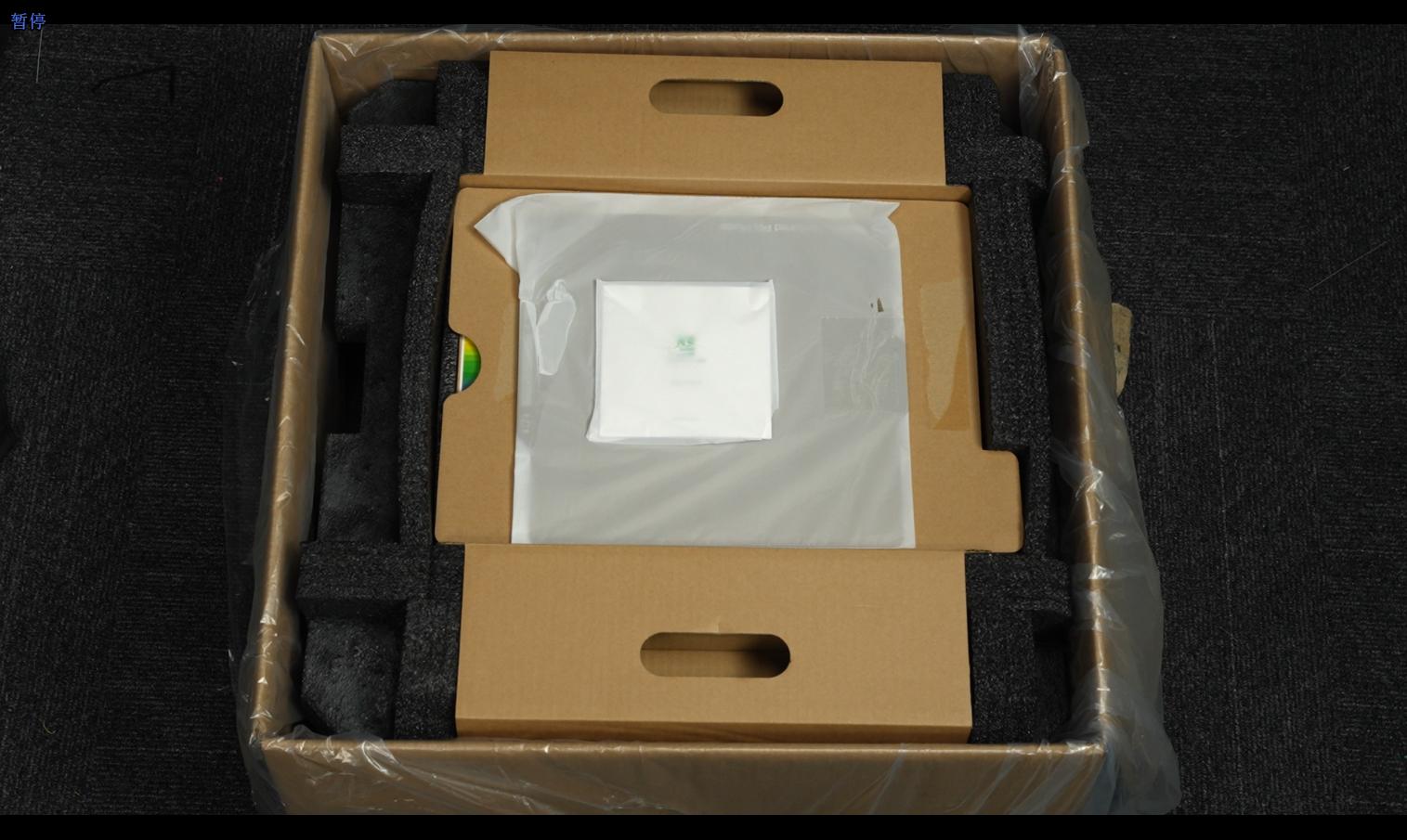

Skumbeskyttelse over komponenterne Kassen klar til lukning

3. Forsegl plastemballageposen, og brug tape til at lukke kassen.

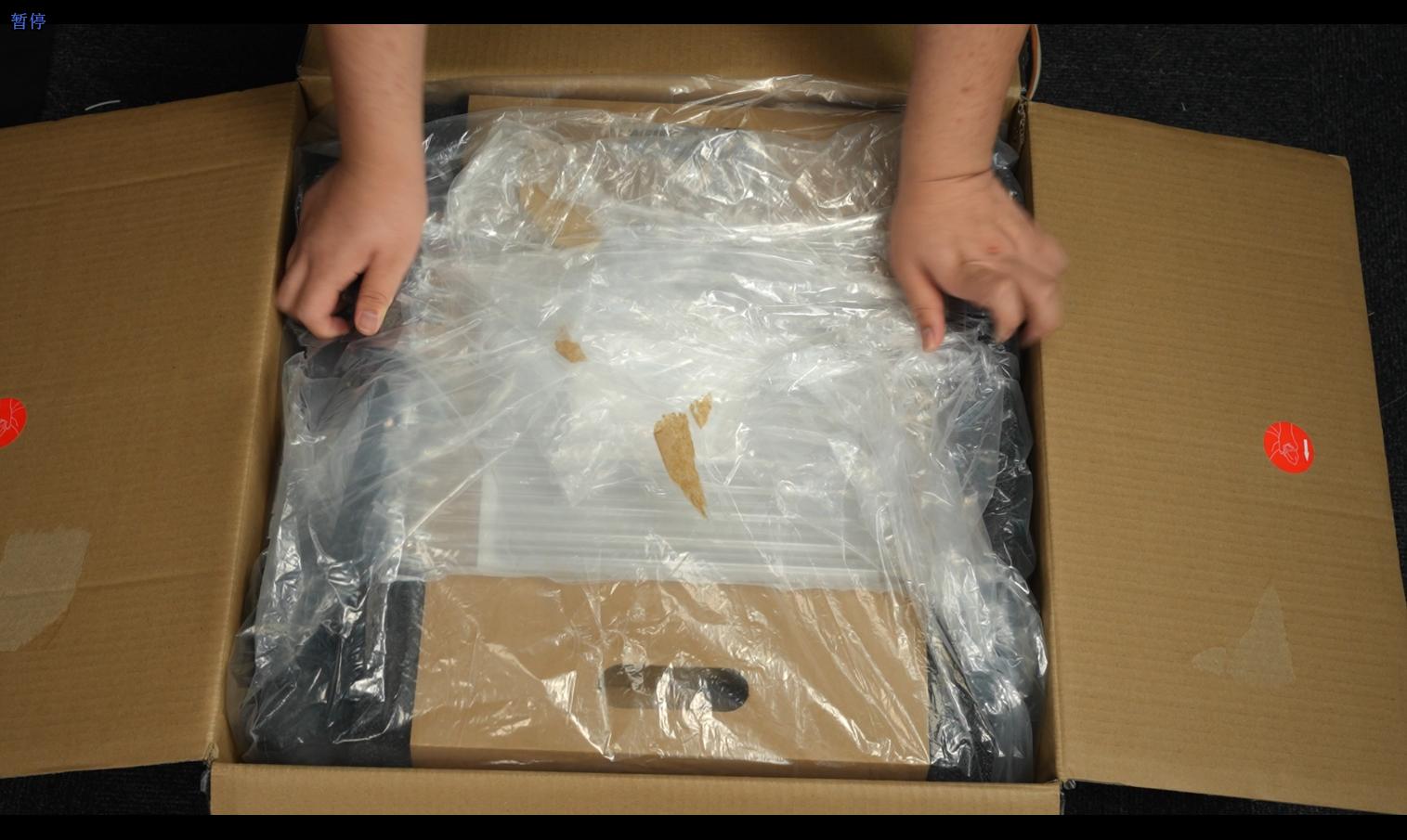

Plastemballageposen forsegles Kassen lukkes

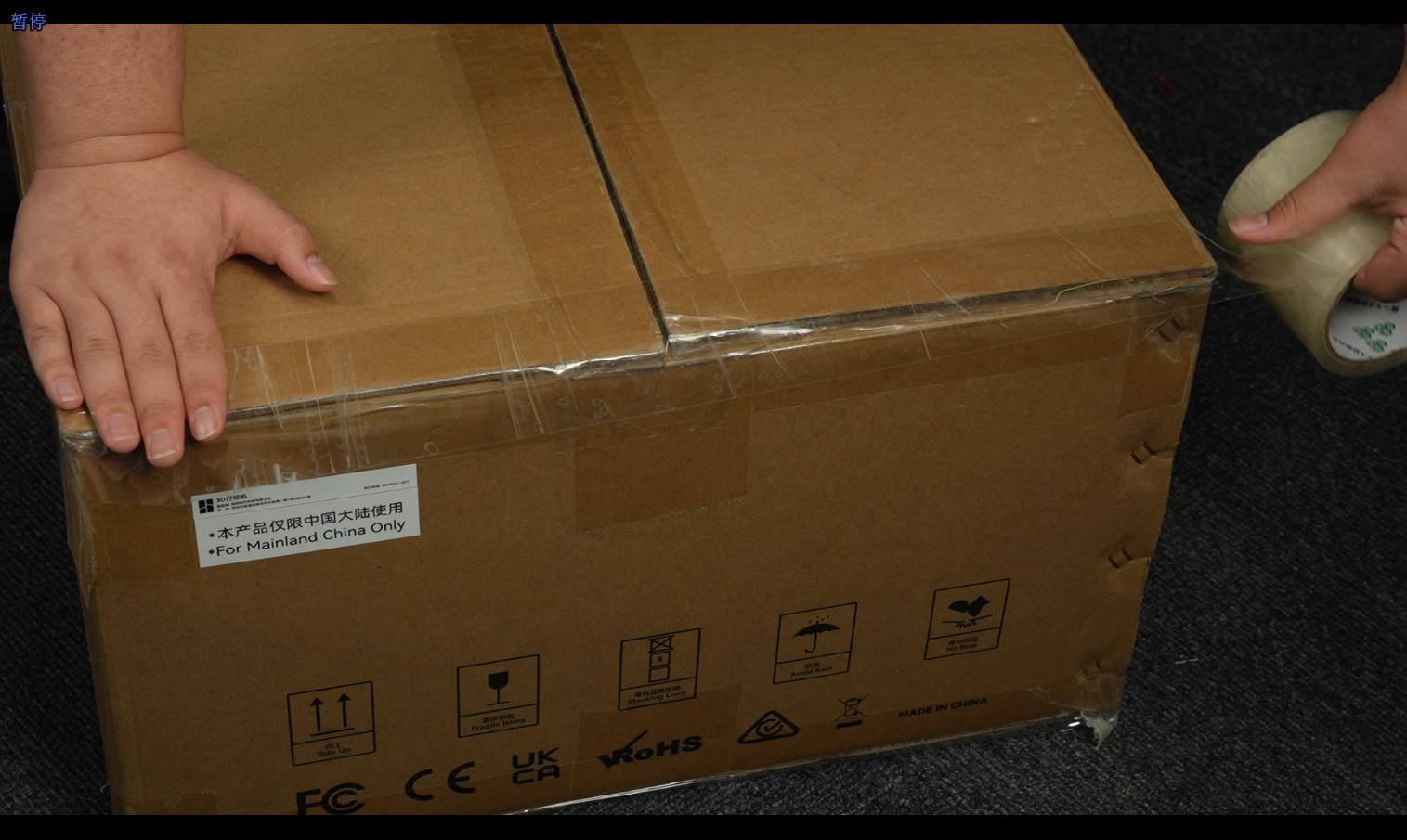

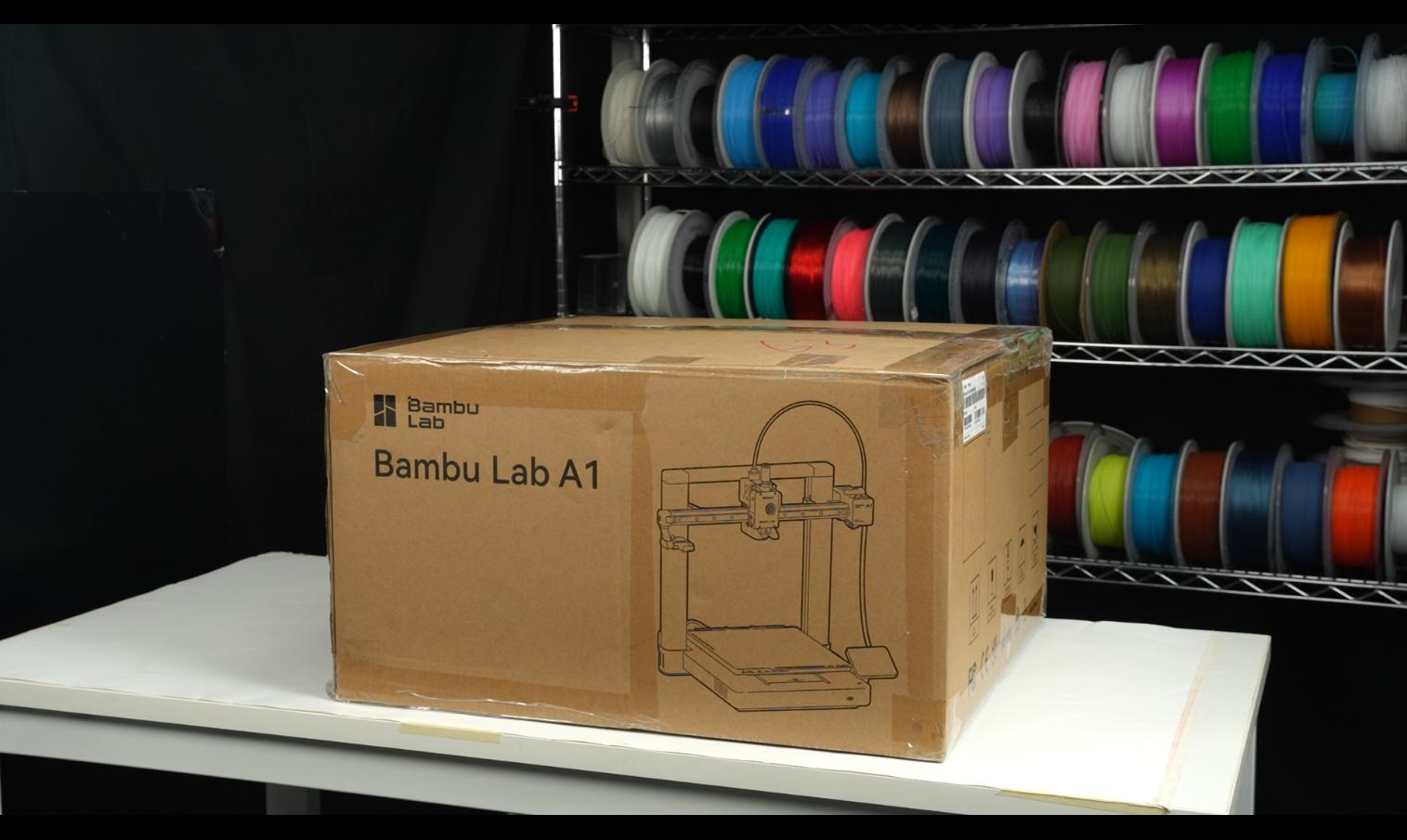

Kassen tapes til Den færdigpakkede A1 kasse

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
