A1 combo pakkeguide (gammel emballage)

Pakketips

Korrekt emballering er den mest effektive måde at undgå transportskader på, da det sikrer dine varer og minimerer unødvendige økonomiske tab.

For at sikre, at dit udstyr forbliver sikkert under transporten, minder vi dig venligt om at:

• Kontrollere, at alle skruer er strammet, så de interne komponenter sidder fast.
• Kontrollere, at al stødabsorberende skum er korrekt placeret, så udstyret er fuldt beskyttet.

Videoguide

Hvis din printer er en A1 enkeltenhed og ikke en A1 combo, kan du se denne wiki-artikel for instruktioner i at pakke printeren.

https://wiki.bambulab.com/en/a1/manual/pack-a1

Printer

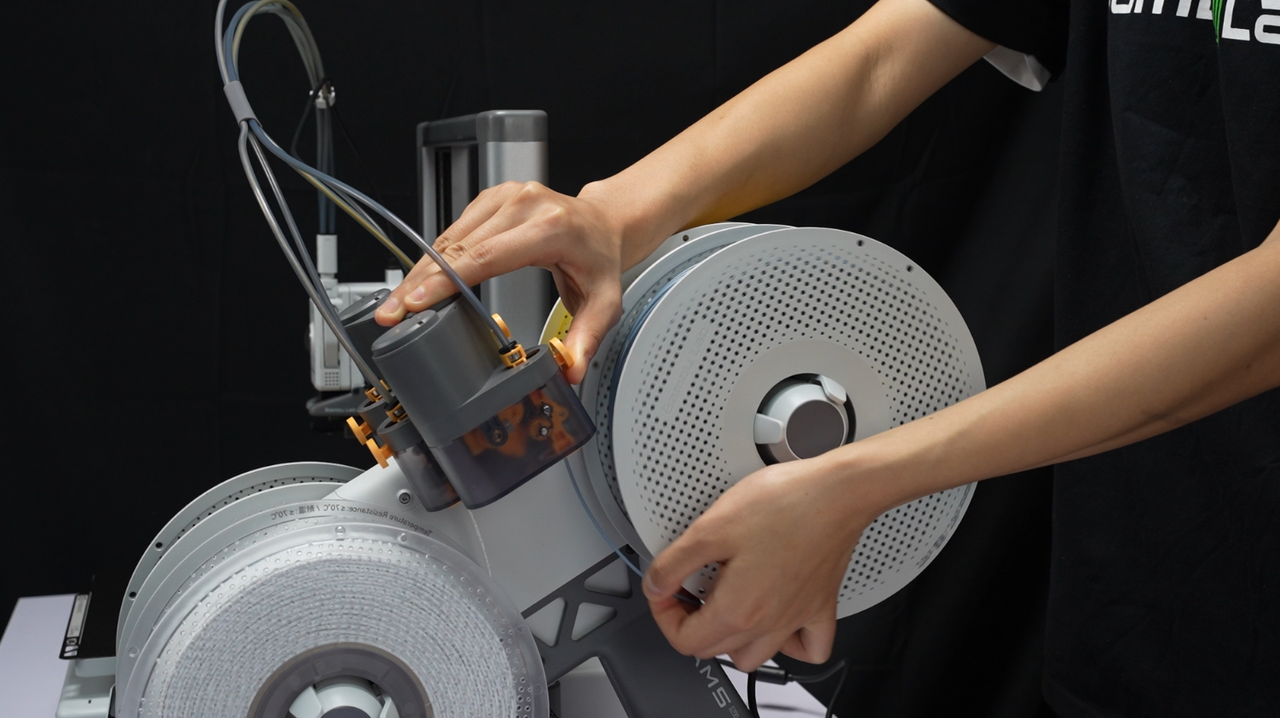

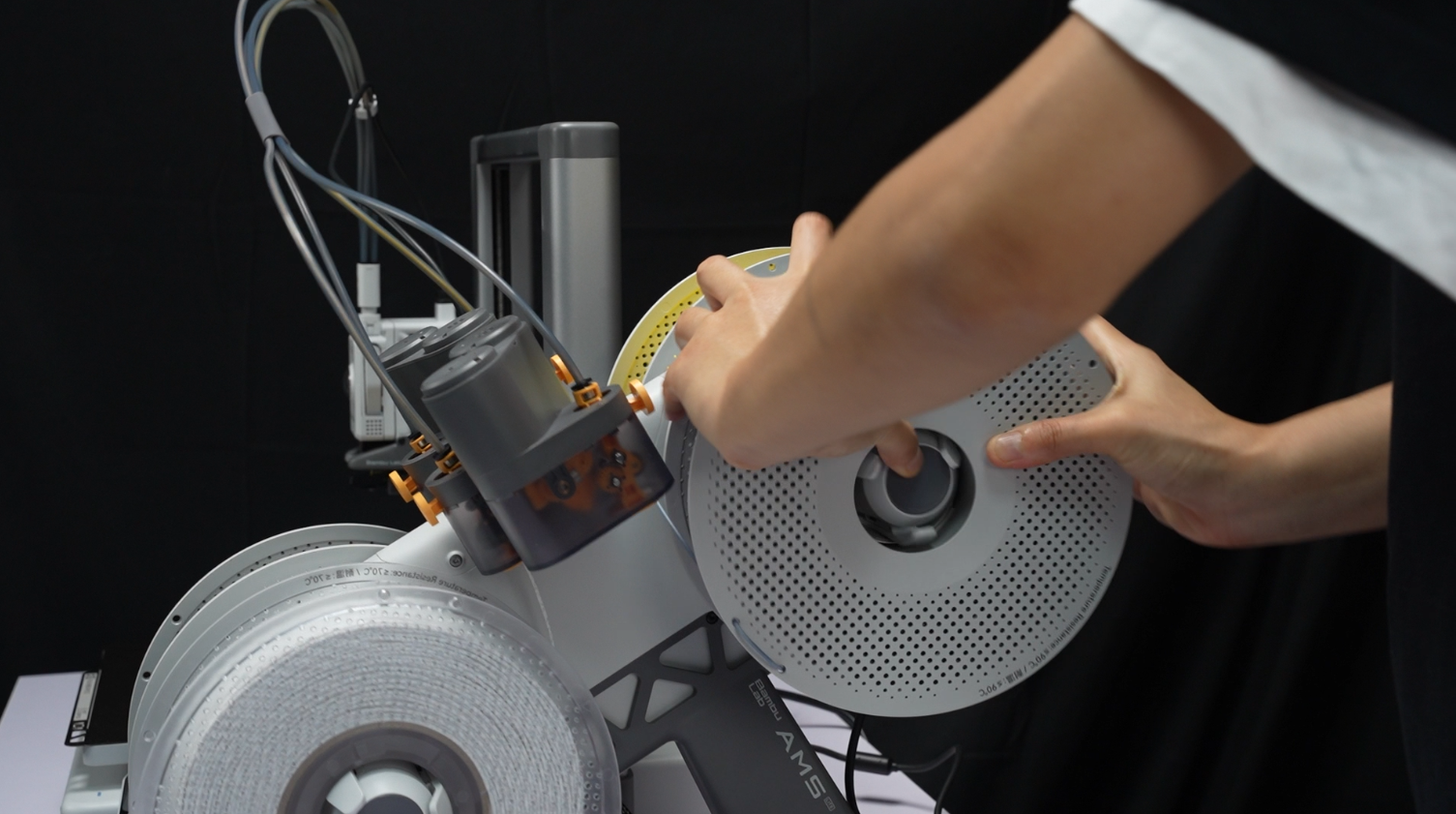

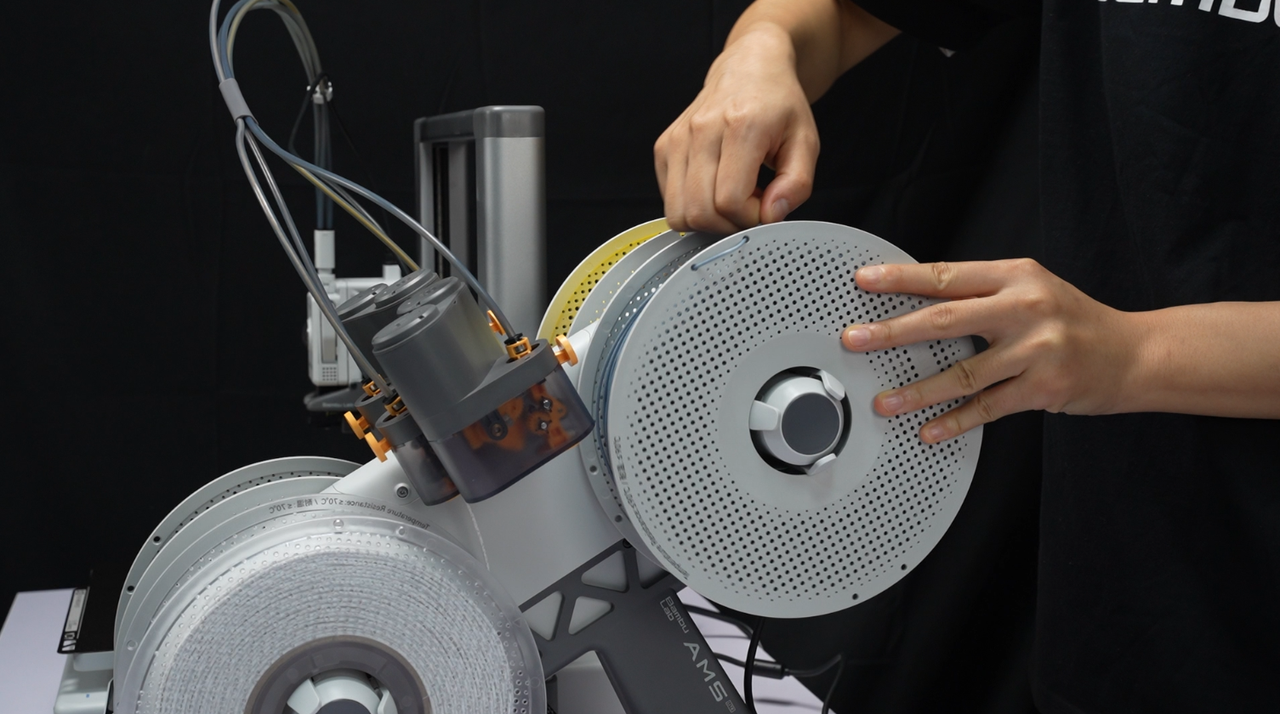

Trin 1: Fjern filamentspolen fra AMS Lite

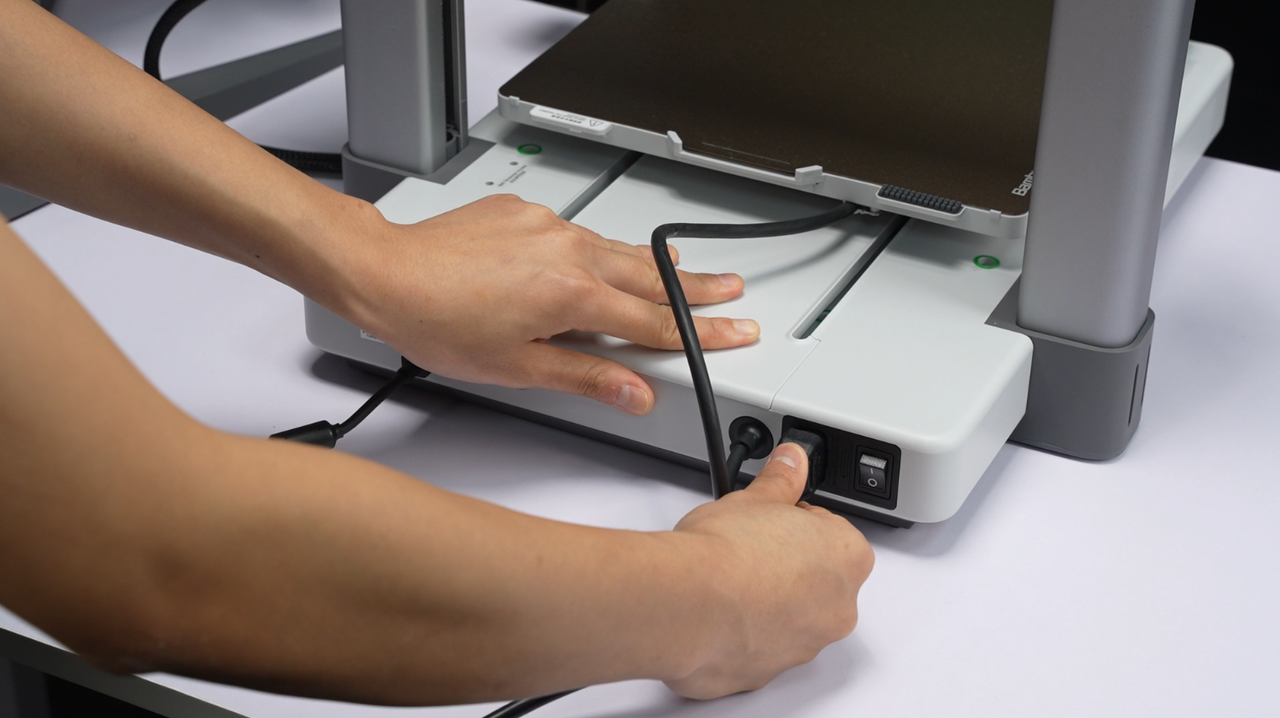

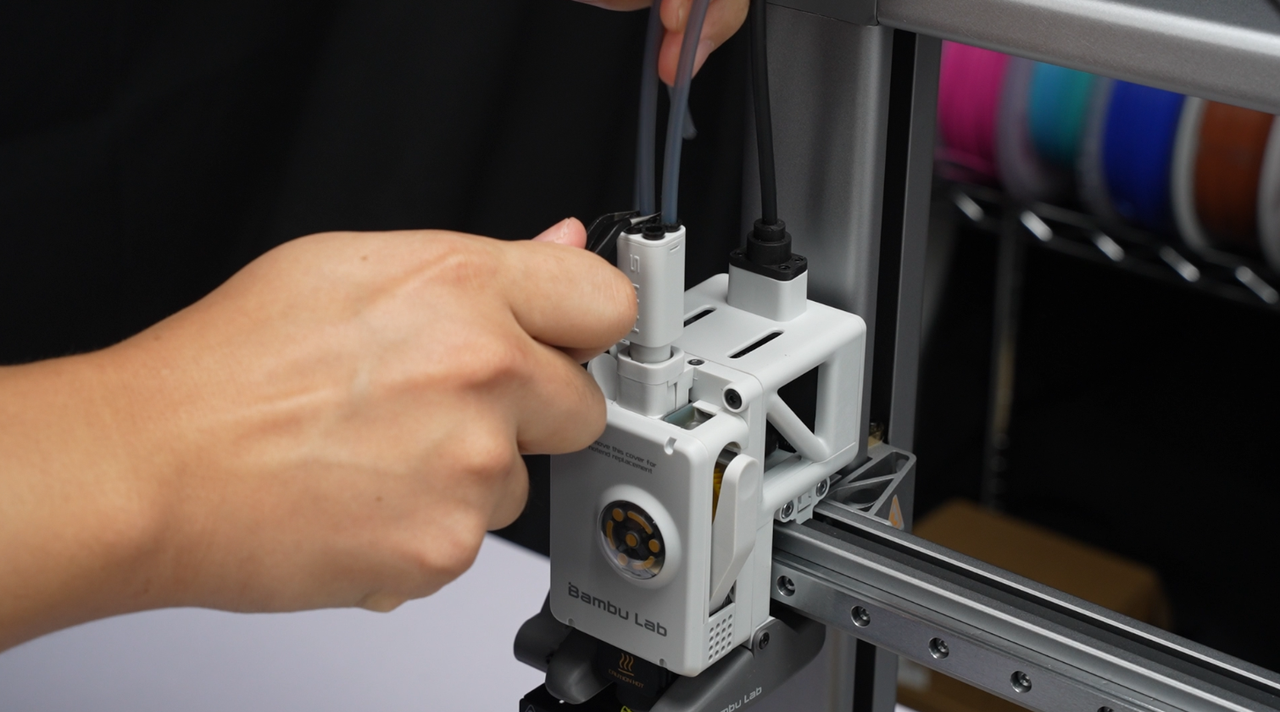

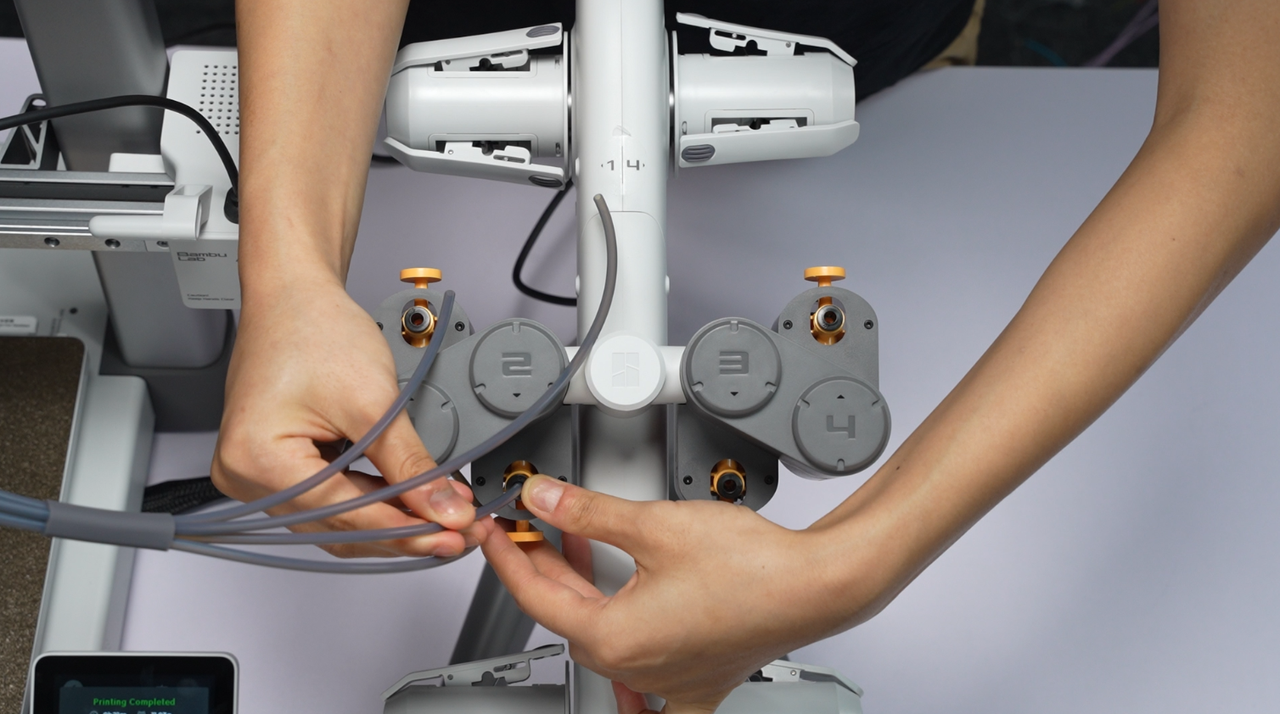

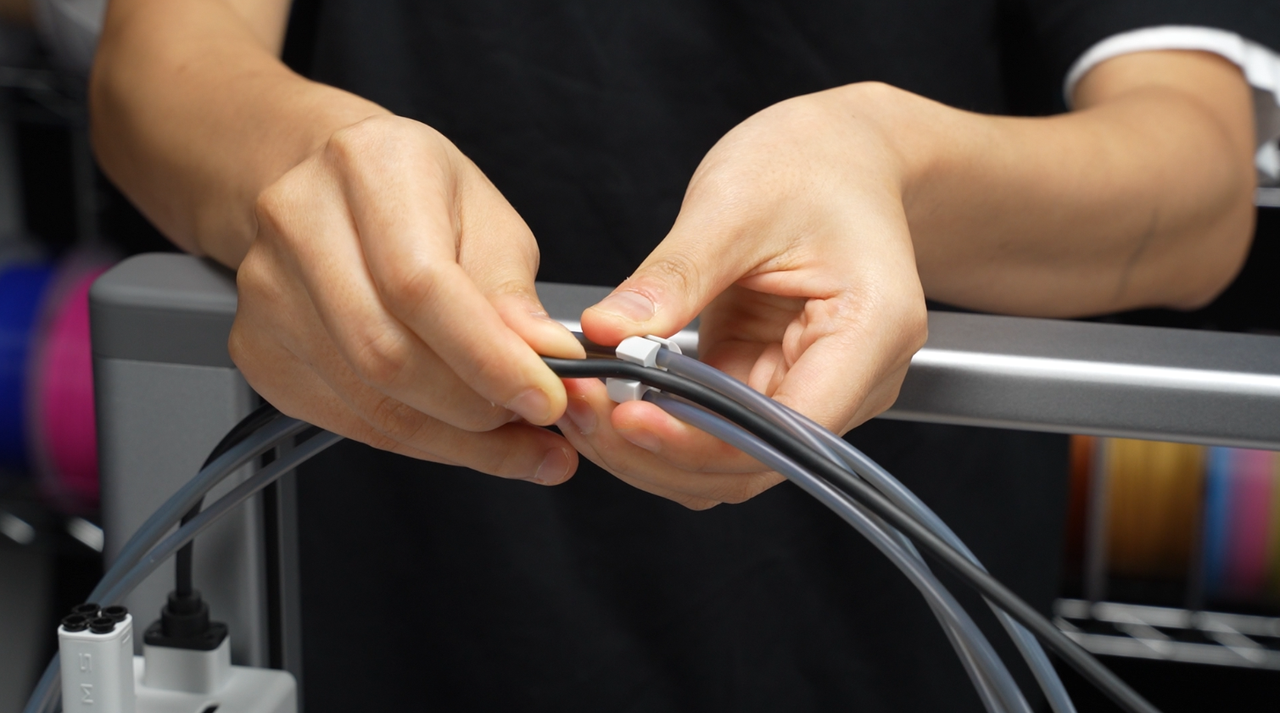

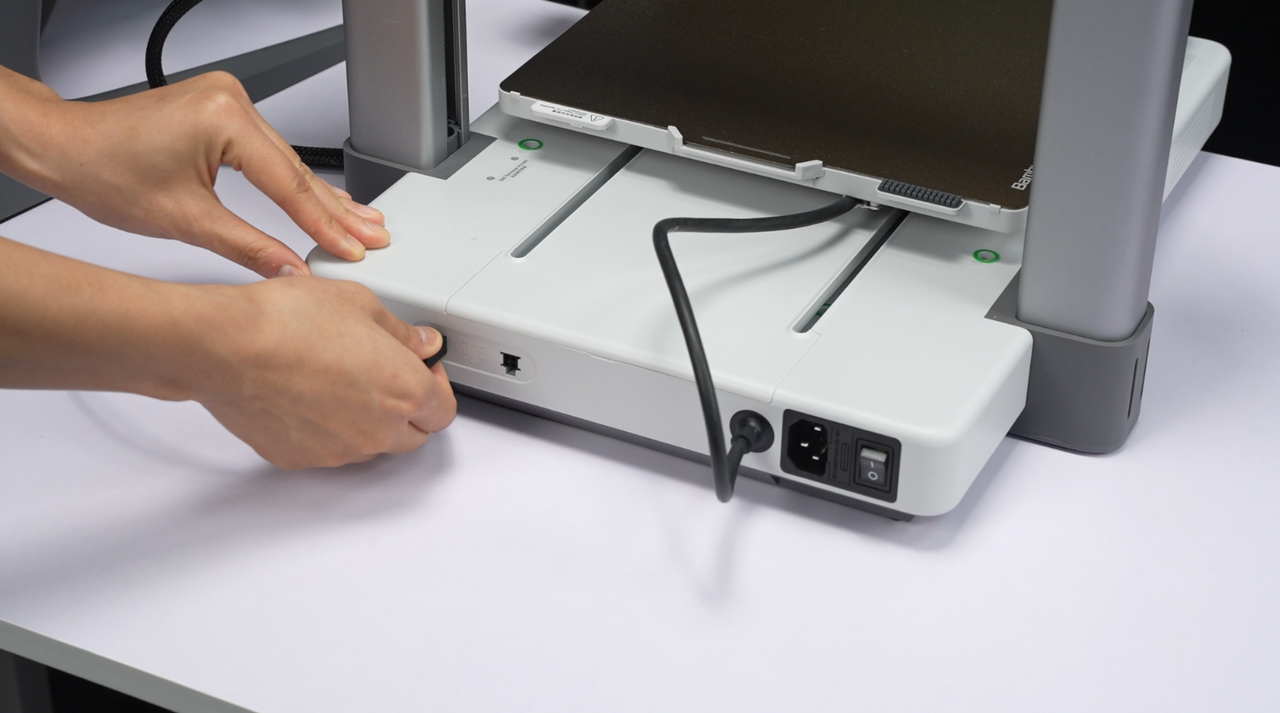

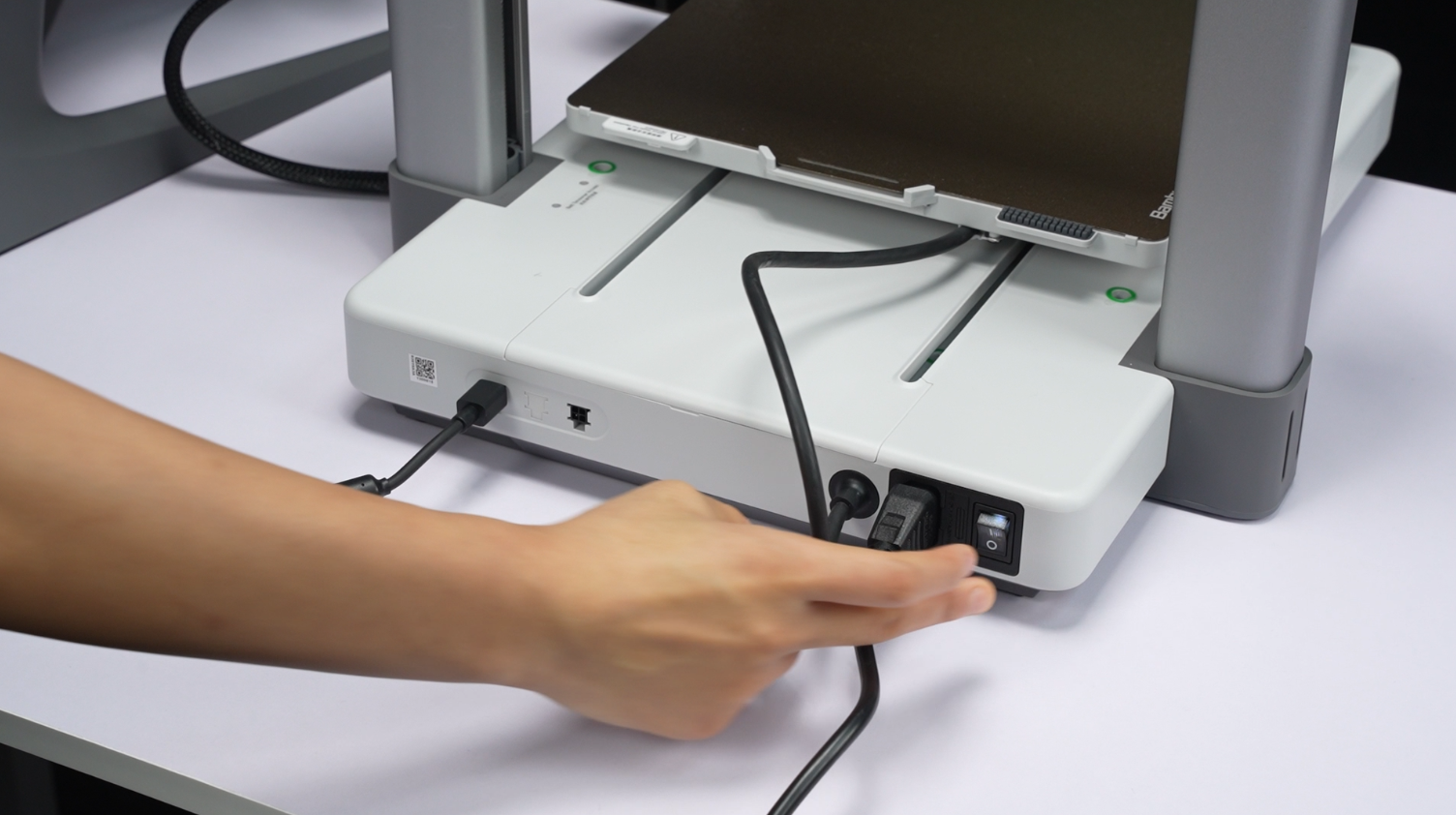

Trin 2: Fjern PTFE-slangerne fra både AMS Lite og printeren, og afbryd strømforsyningen.

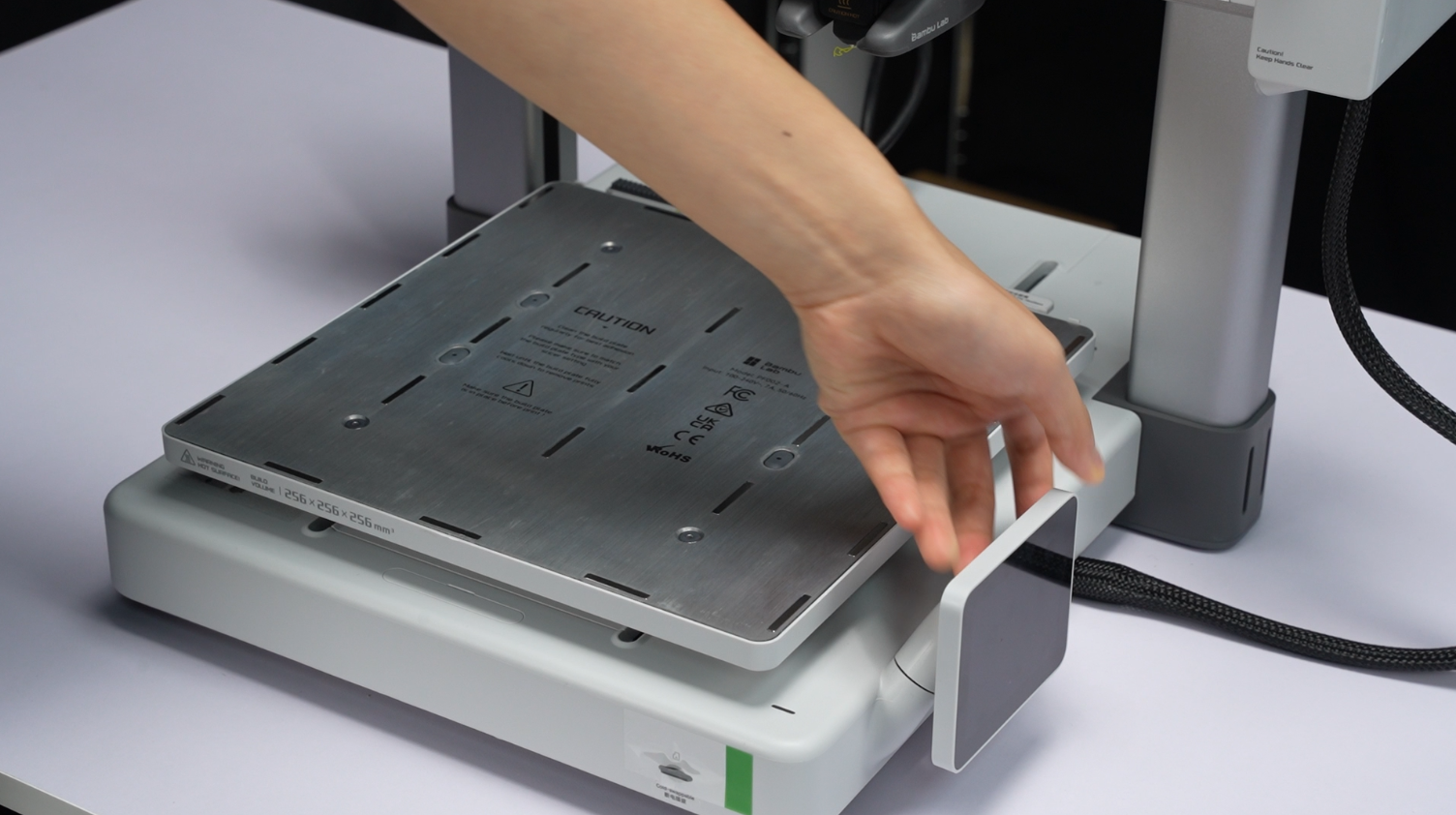

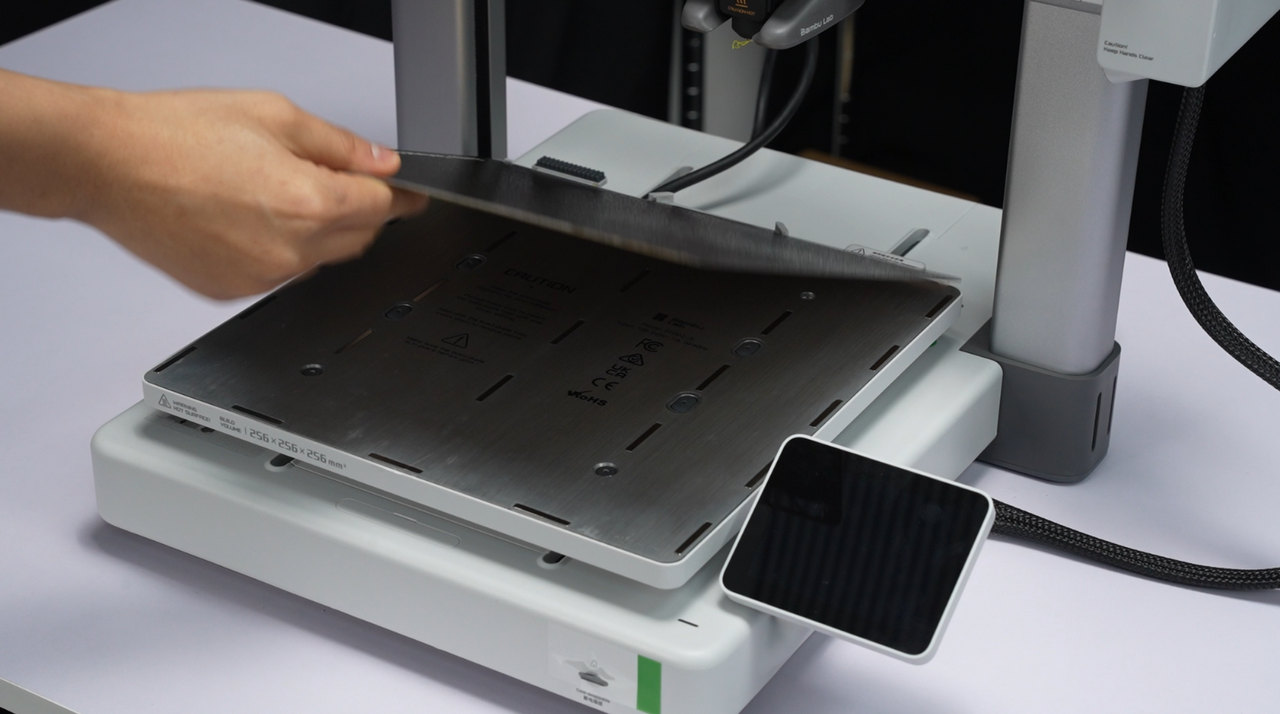

Trin 3: Fjern dyseaftørreren, tag byggepladen af, fold skærmen sammen, og afmonter den eksterne spoleholder (hvis den er monteret).

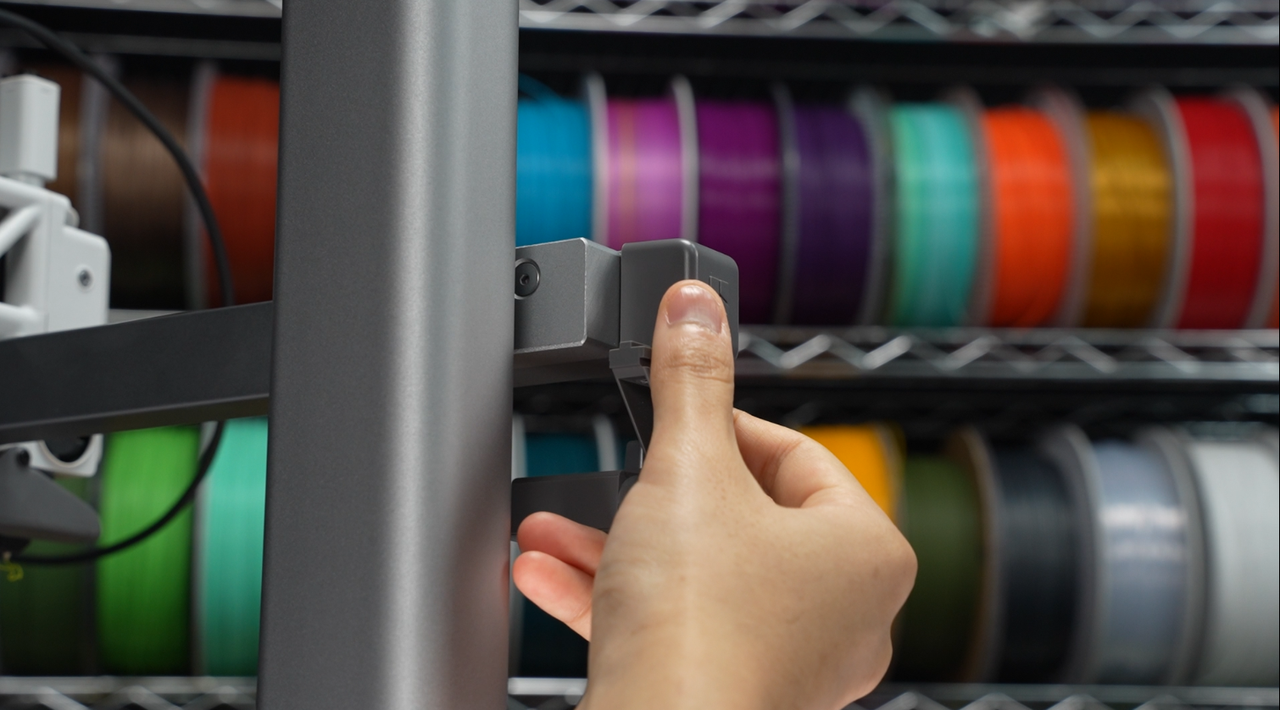

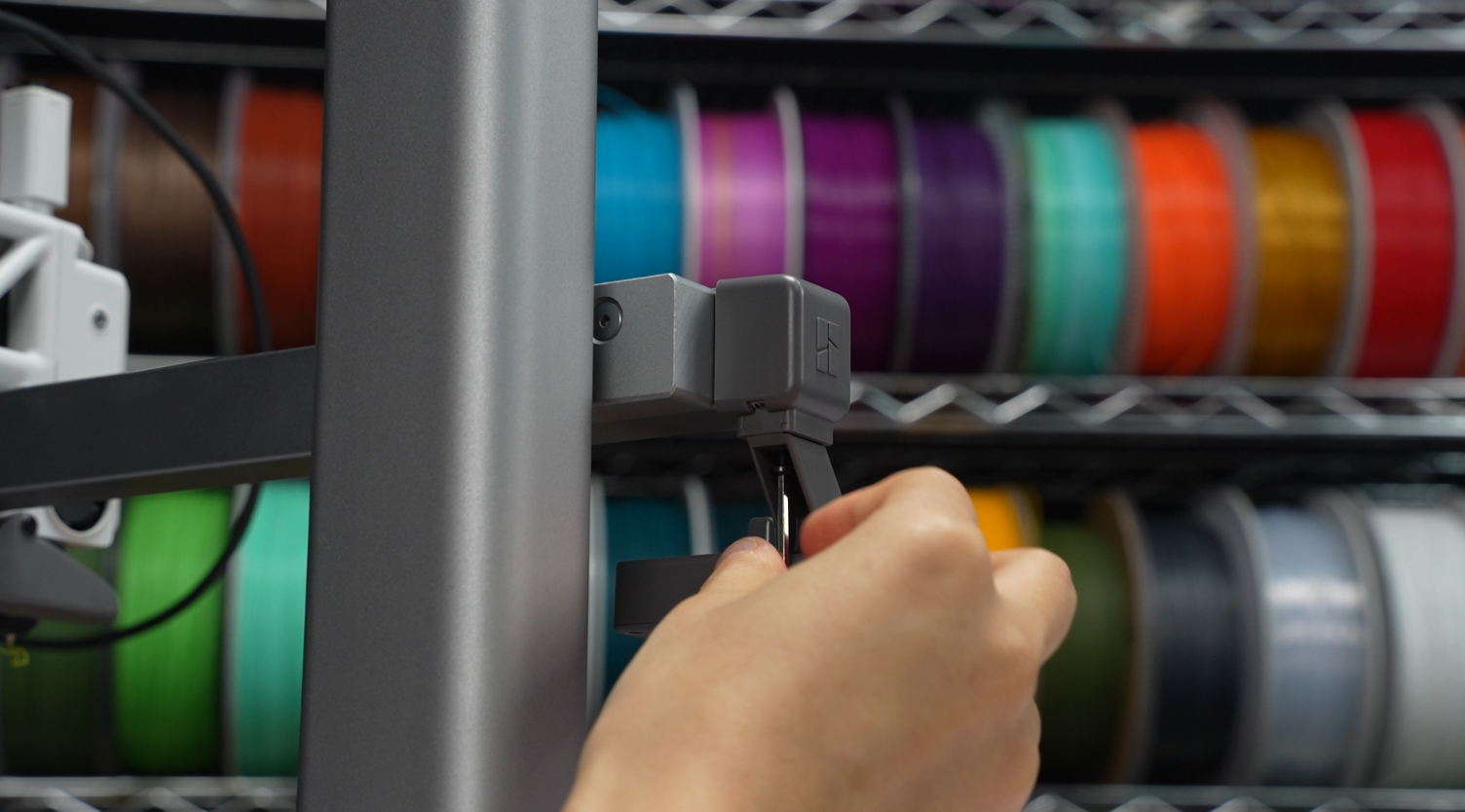

Skru dyseaftørrerens skrue ud og fjern dyseaftørreren

Trin 4: Afmonter kabelboksen og frakobl de 3 stik

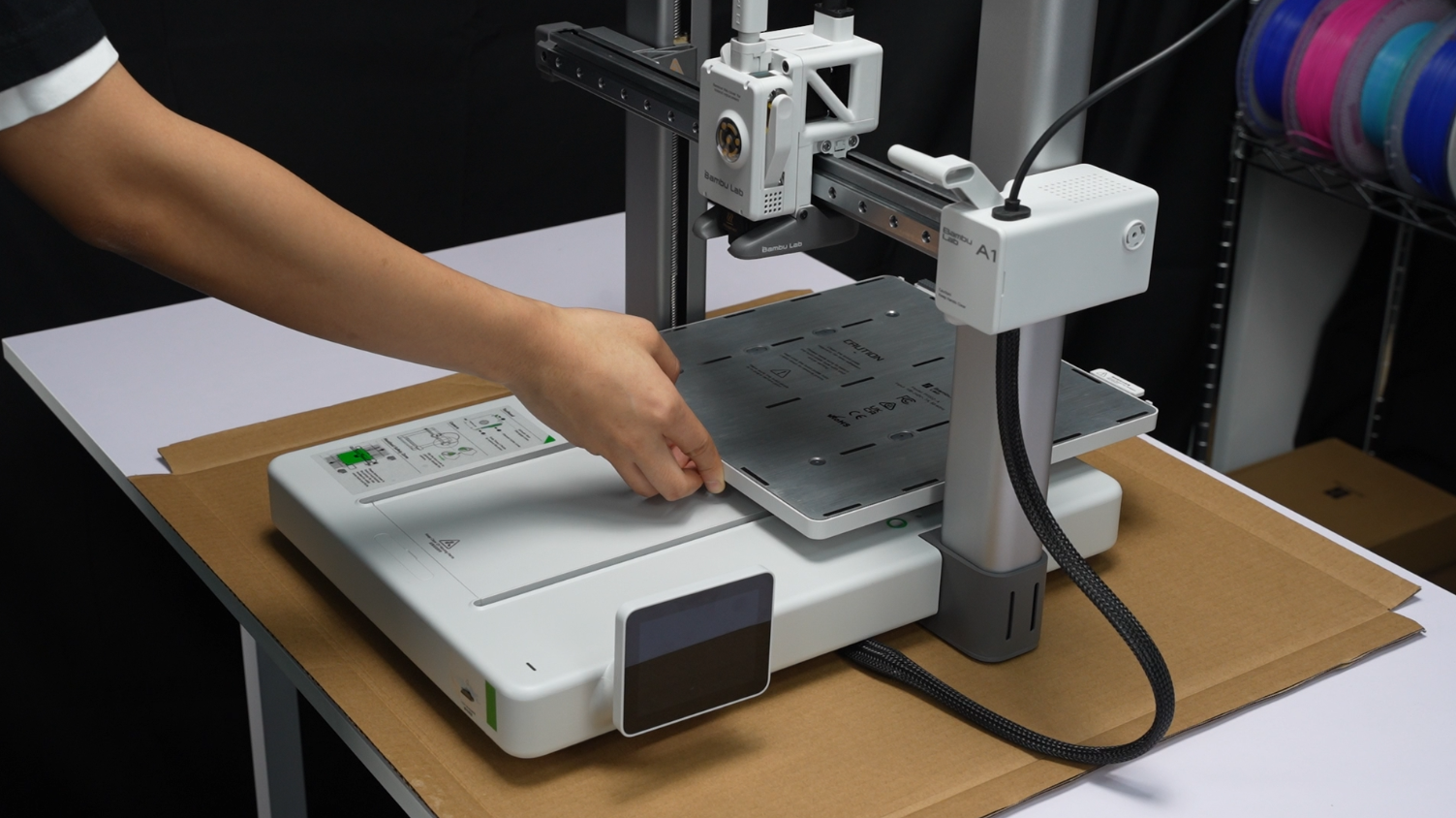

1. skub varmebordet til den modsatte ende af skærmen.

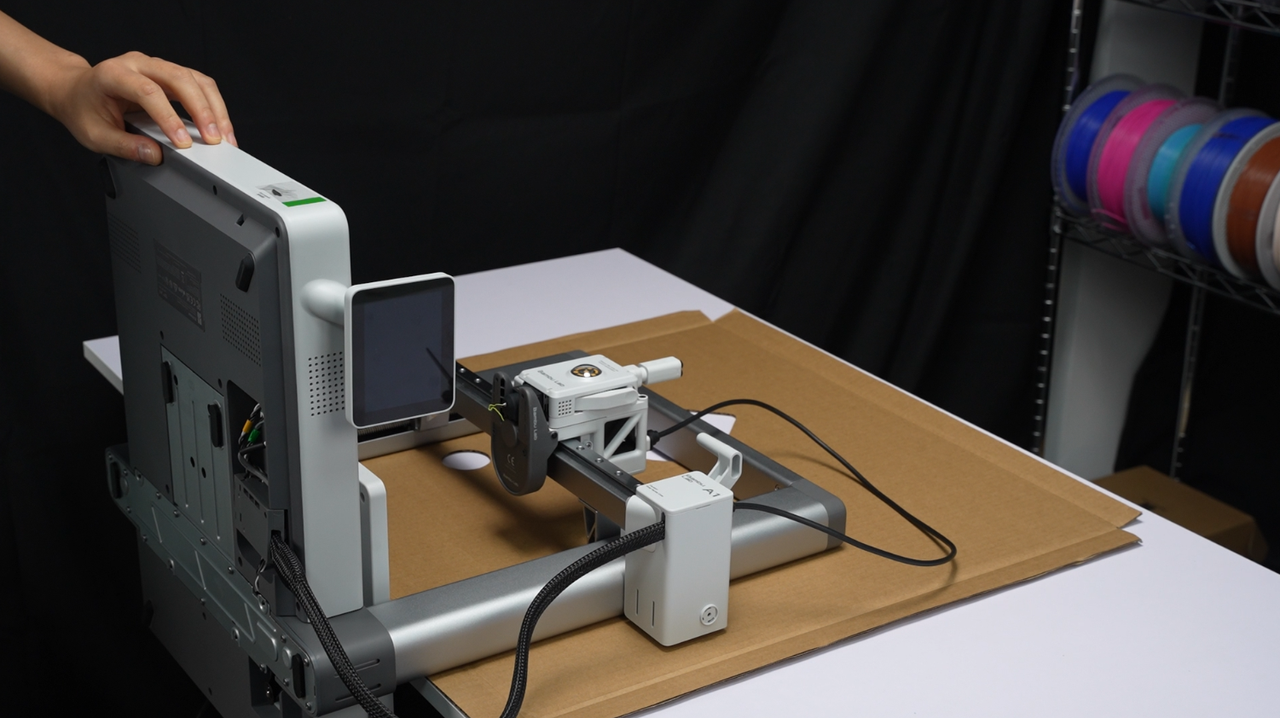

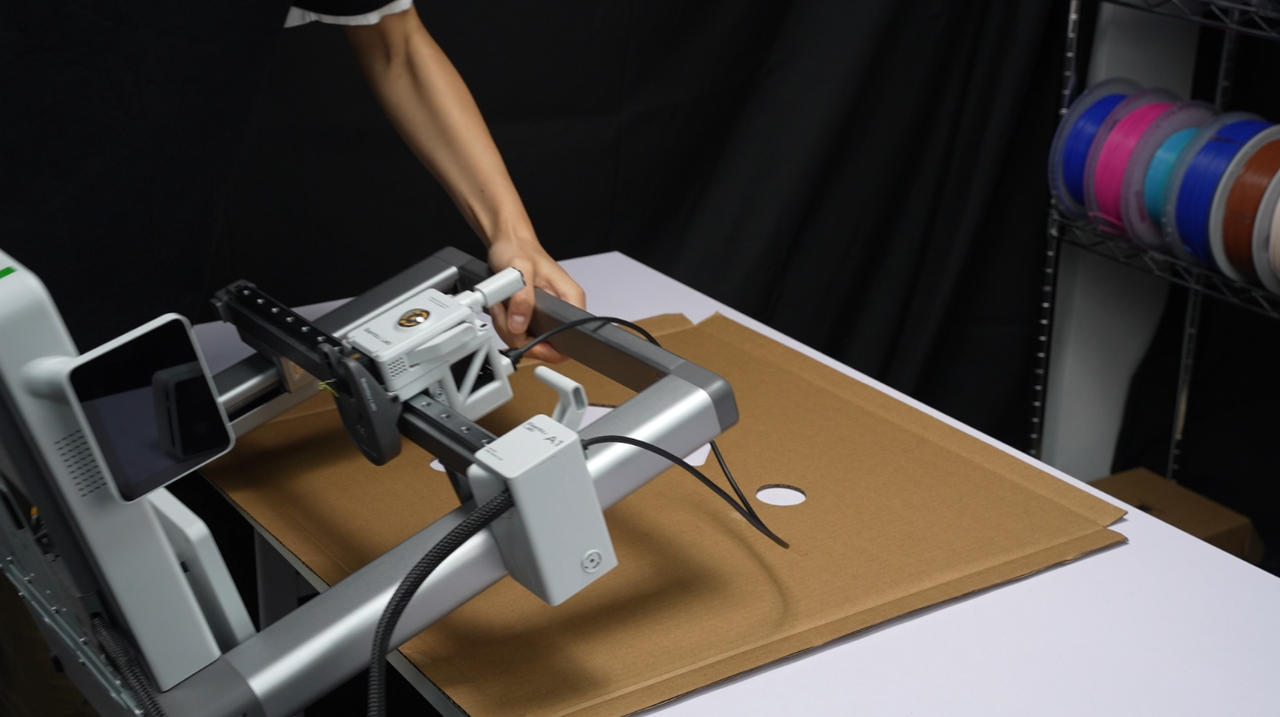

2. Roter A1 90 grader bagud og placer den på hovedet på bordkanten (det anbefales at dække bordet med en hård plade for at beskytte printeren), med printerbasen vendt mod dig selv, så du kan fjerne kabelboksen.

Bemærk, at du, før du går videre med de følgende trin, skal sikre, at printeren står stabilt på bordet og støtte printerbasen med hænderne.

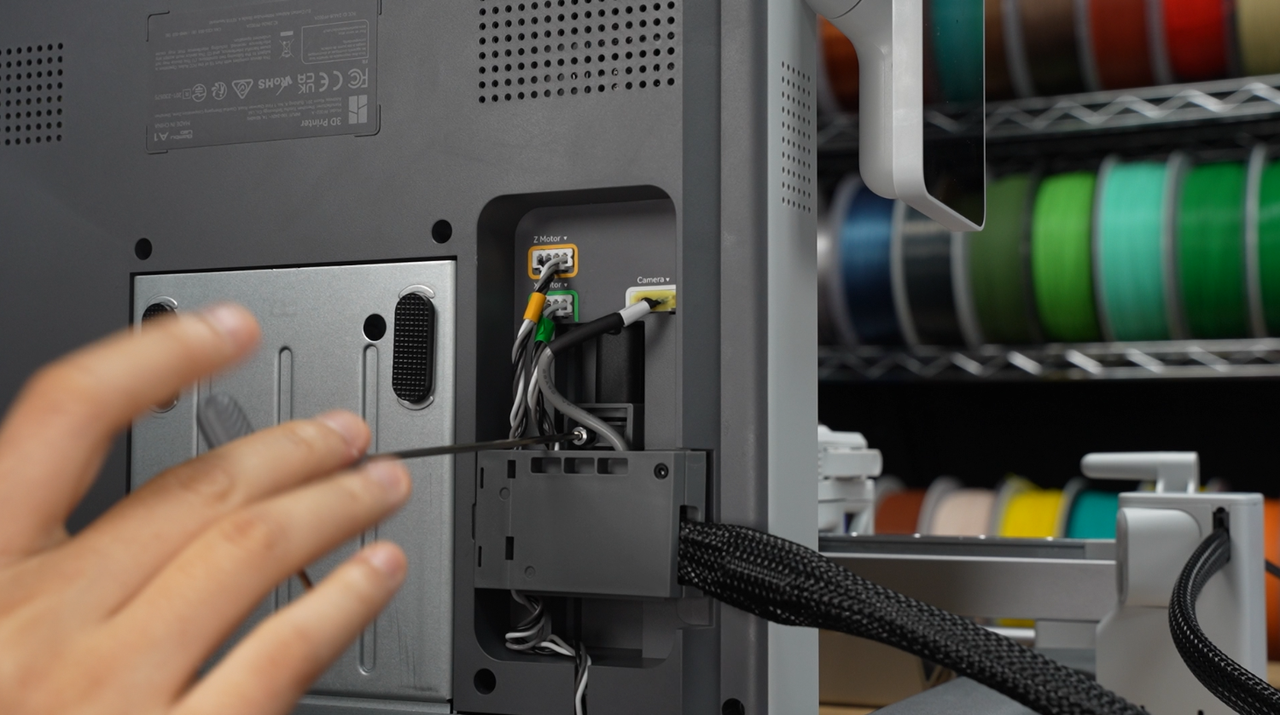

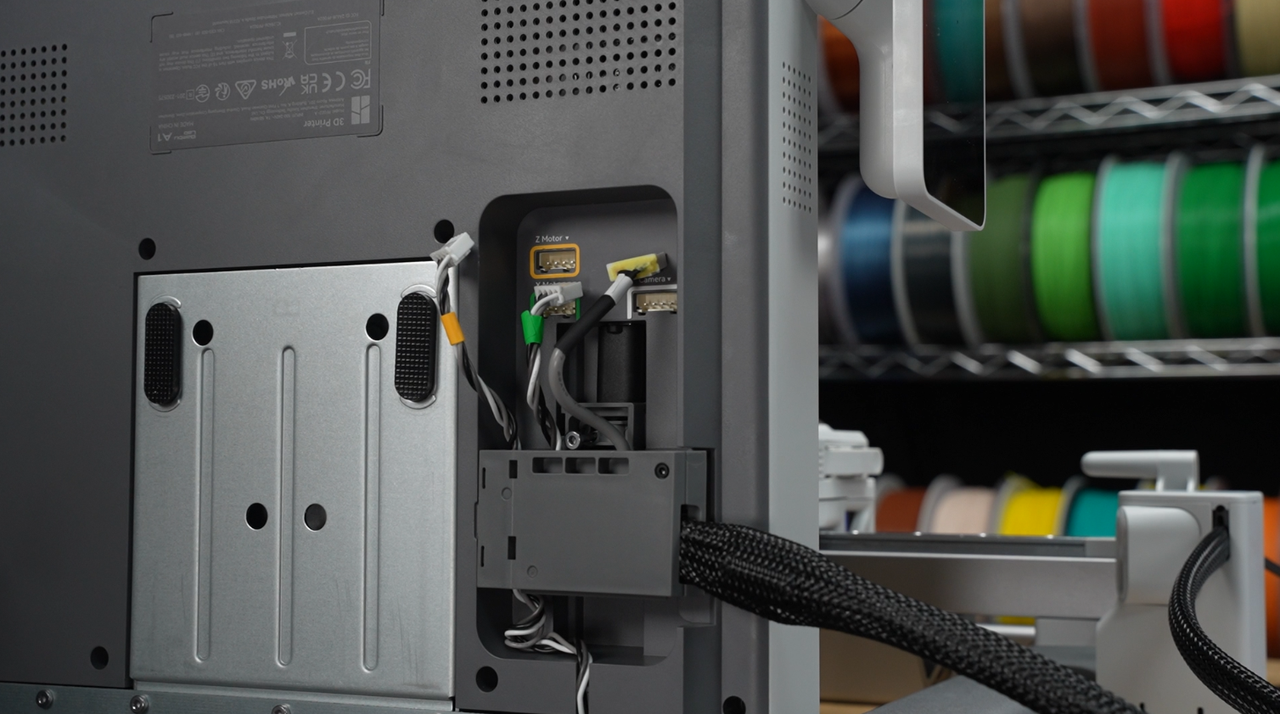

3. Løsn de formonterede skruer på kabelboksen ved de angivne positioner, og frakobl de tre stik.

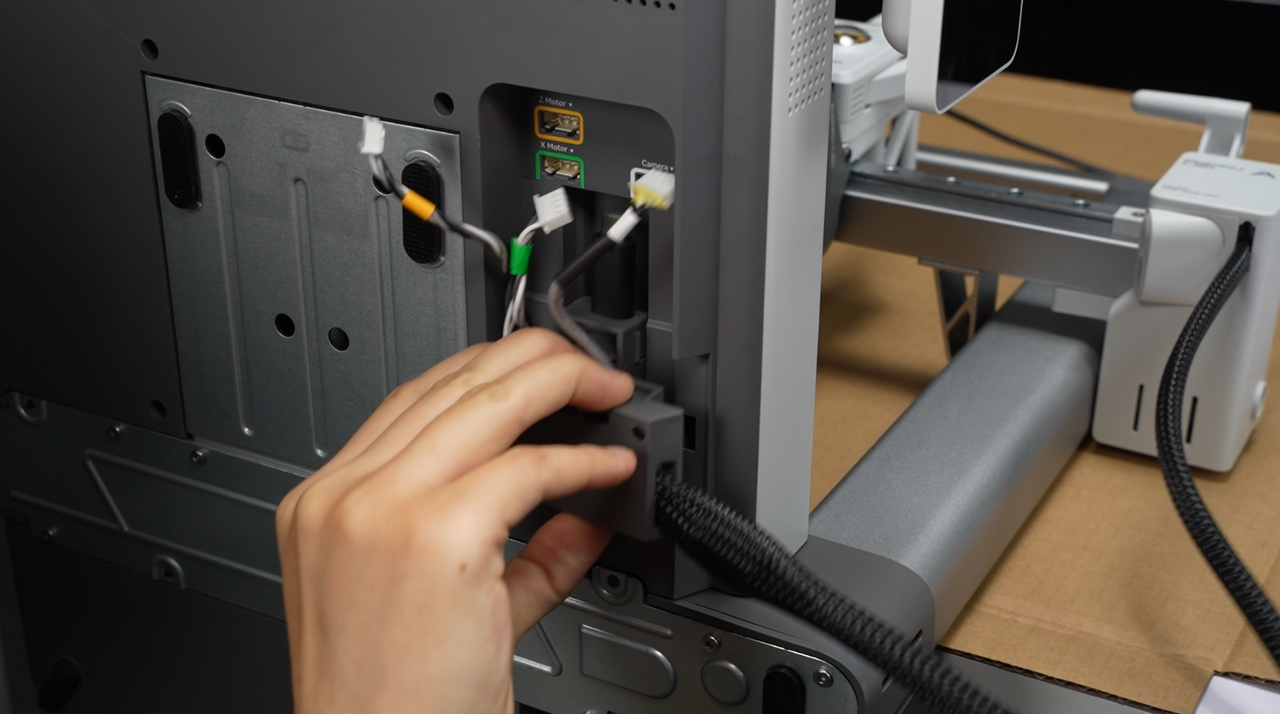

4. Når du har trukket kabelboksen ned, fjernes Type-C-stikket.

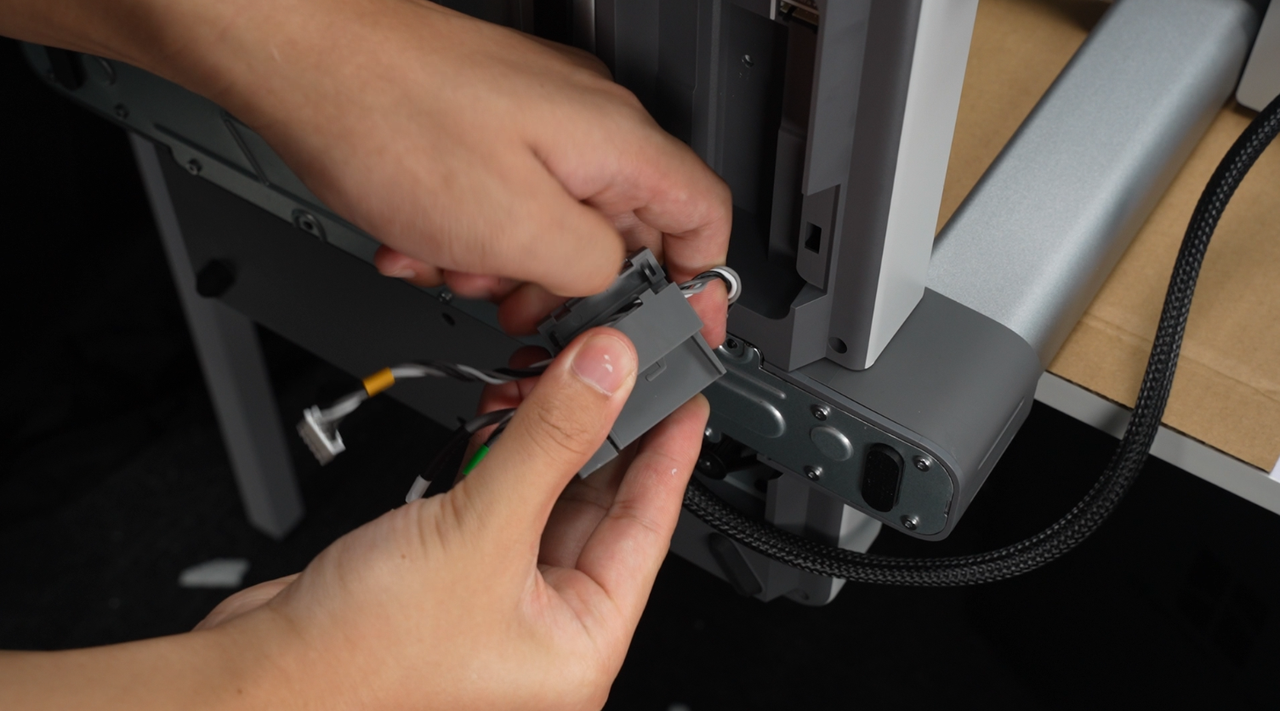

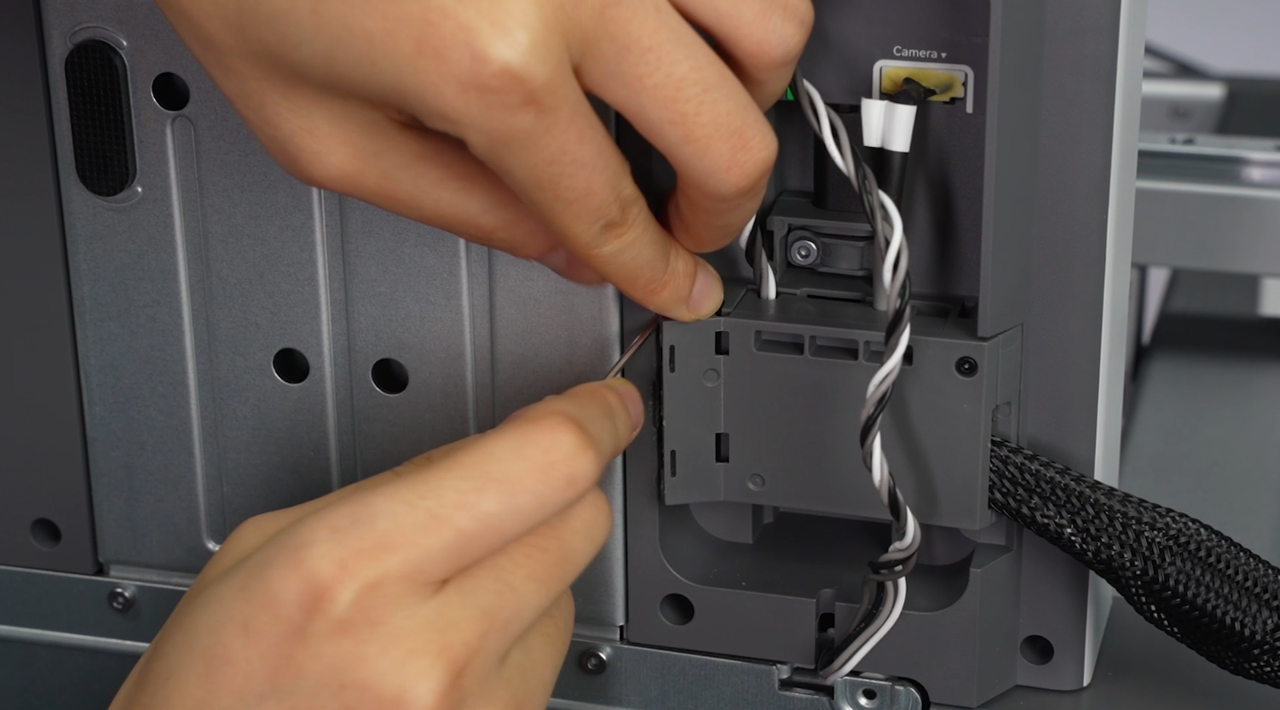

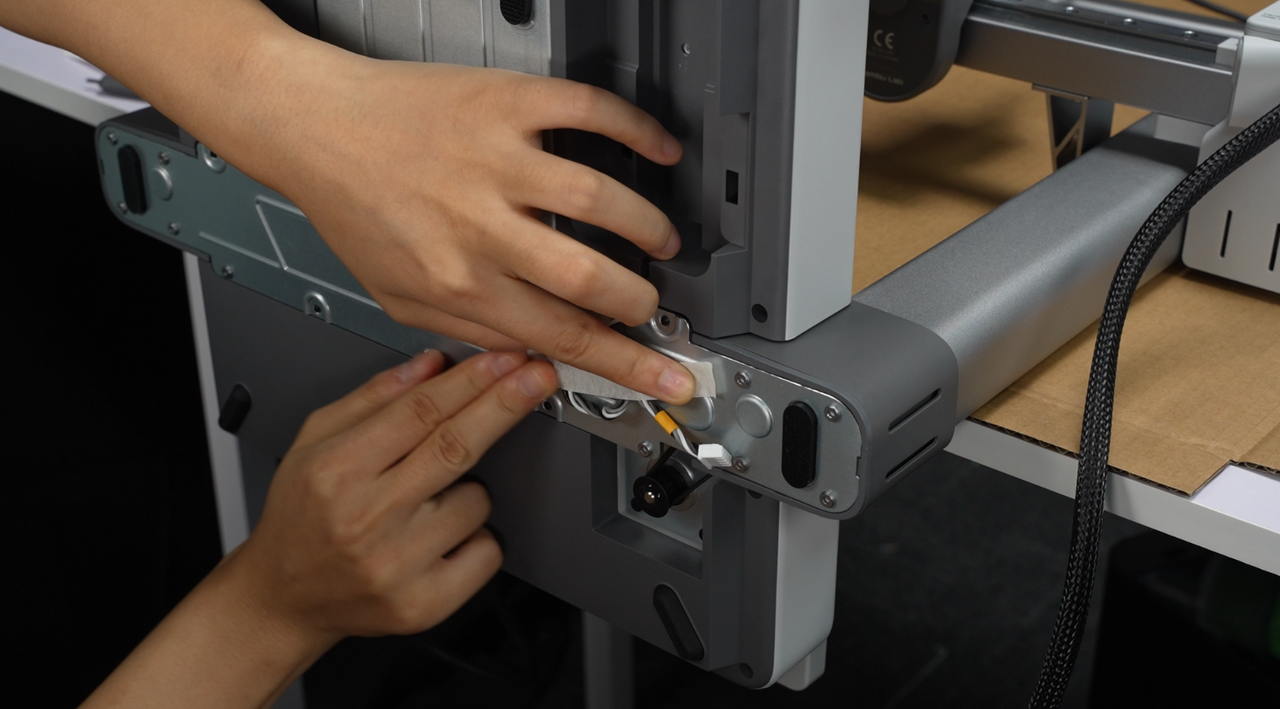

Vip forsigtigt det gule kabelkortslot op og afmonter kabelboksen. Hvis du støder på vanskeligheder undervejs, kan du se anvisningerne i udpakningsvideoen. Du kan bruge en H1.5 unbrakonøgle til at vippe kabelslottet op for at undgå at beskadige dine negle.

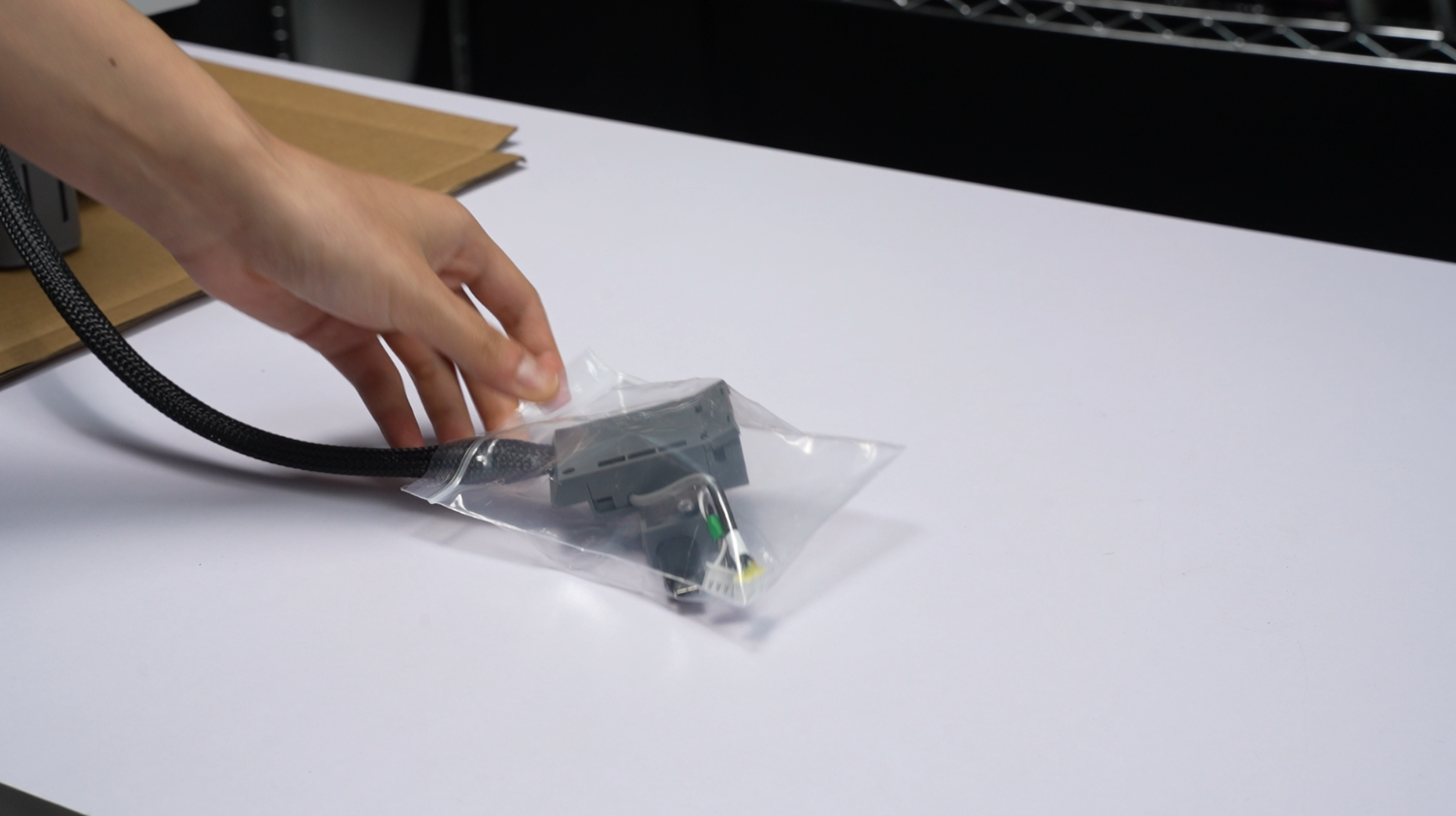

5. Pak kabelboksen ind i en selvlukkende pose.

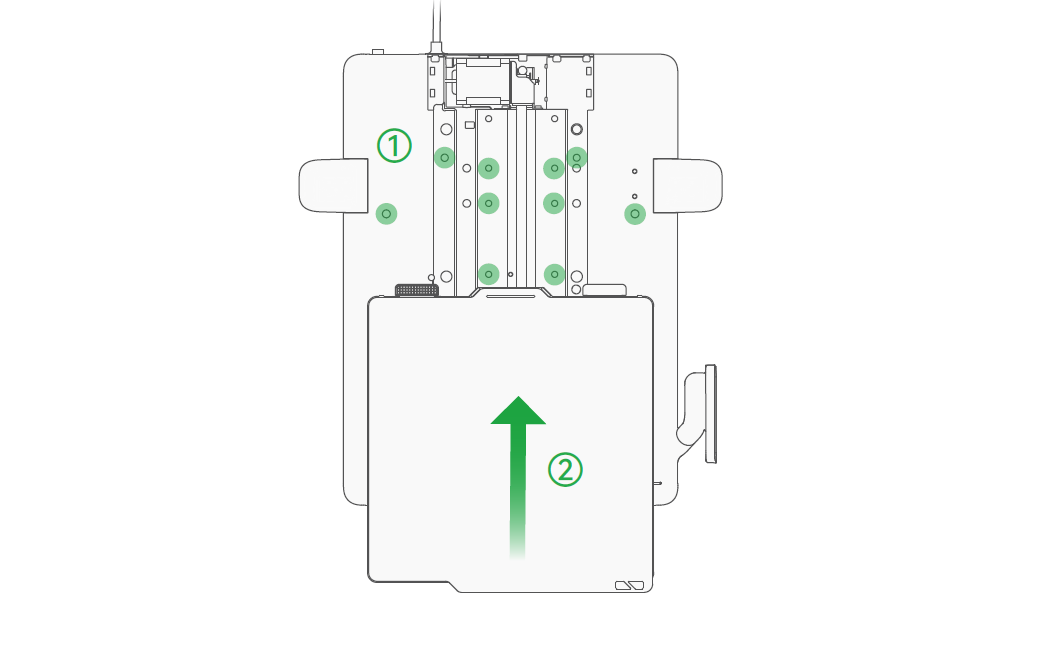

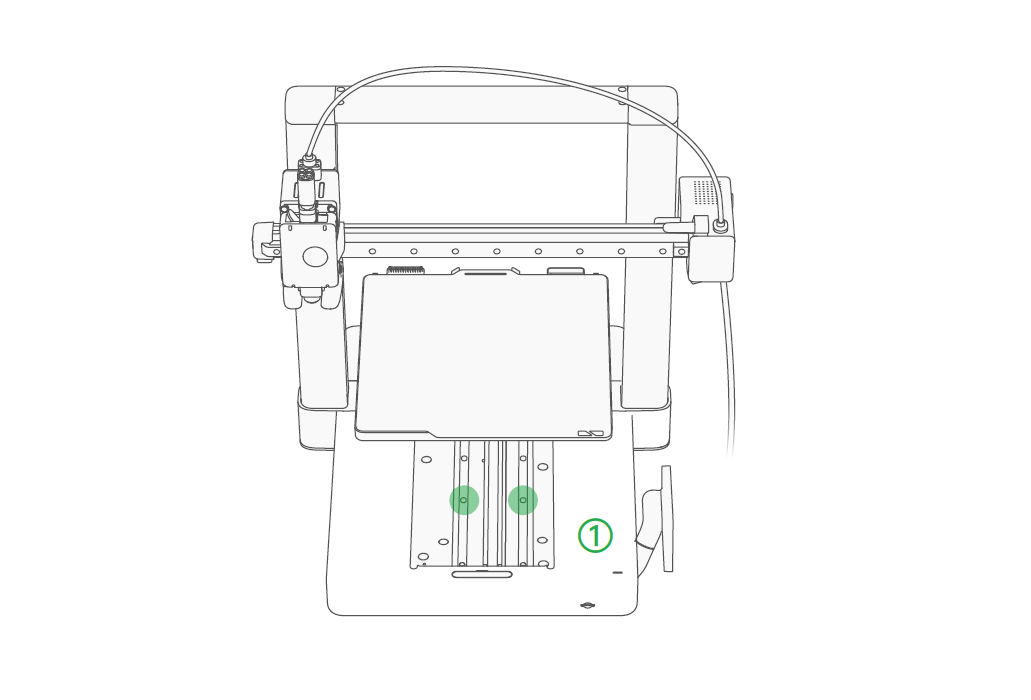

Trin 5: Fjern de 12 fastgørelsesskruer mellem printerbasen og portalrammen

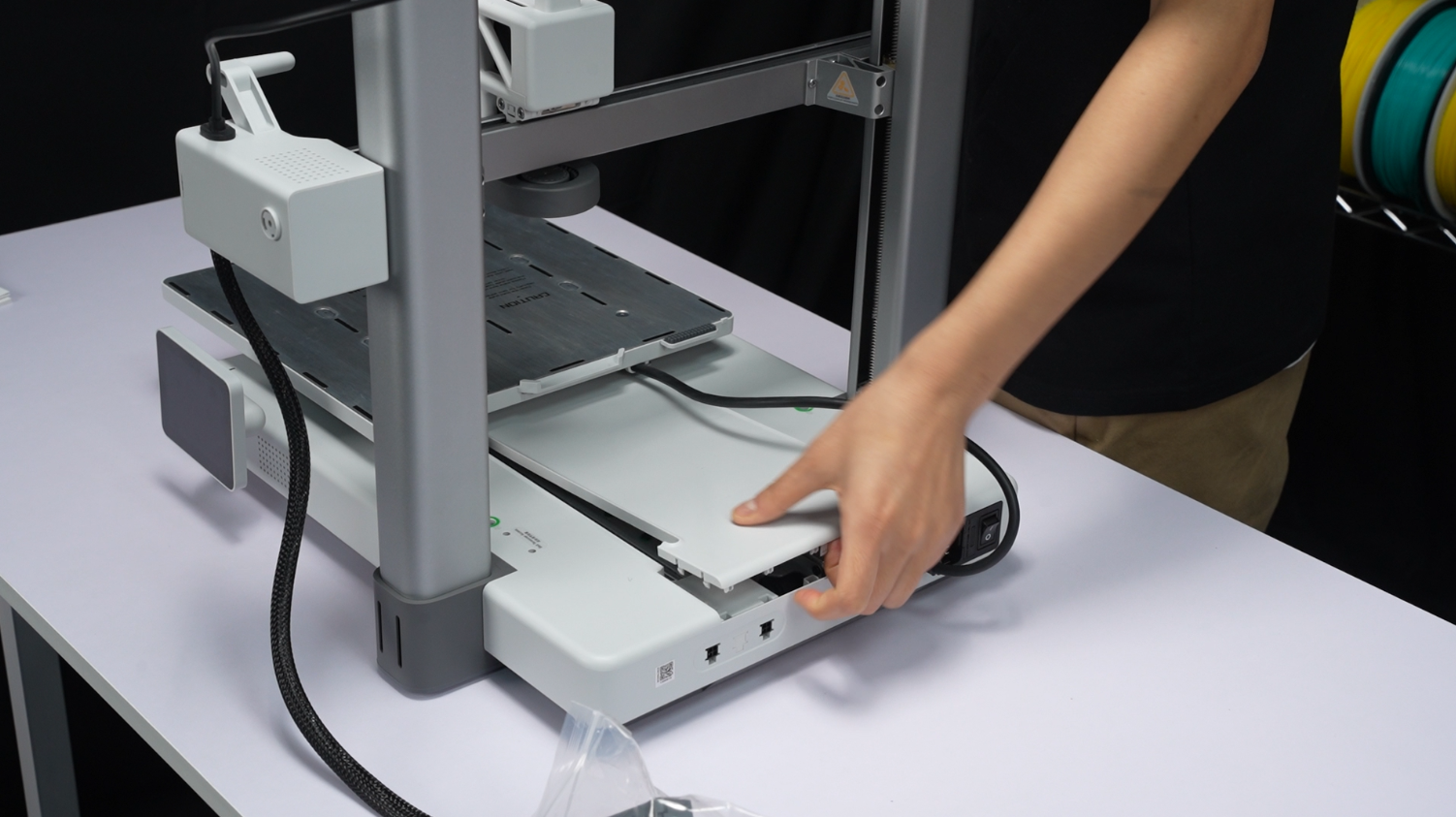

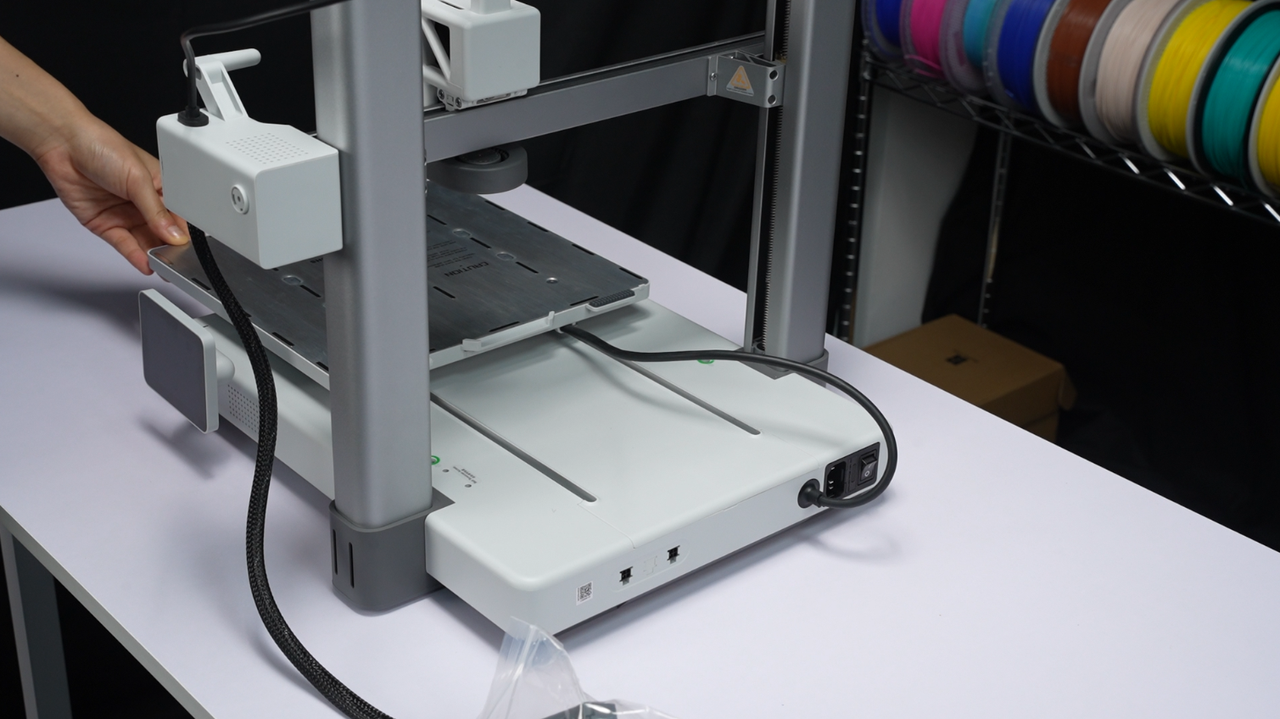

1. Skub varmebordet helt i bund i retning af skærmen, og fjern Y-aksens skinnecover.

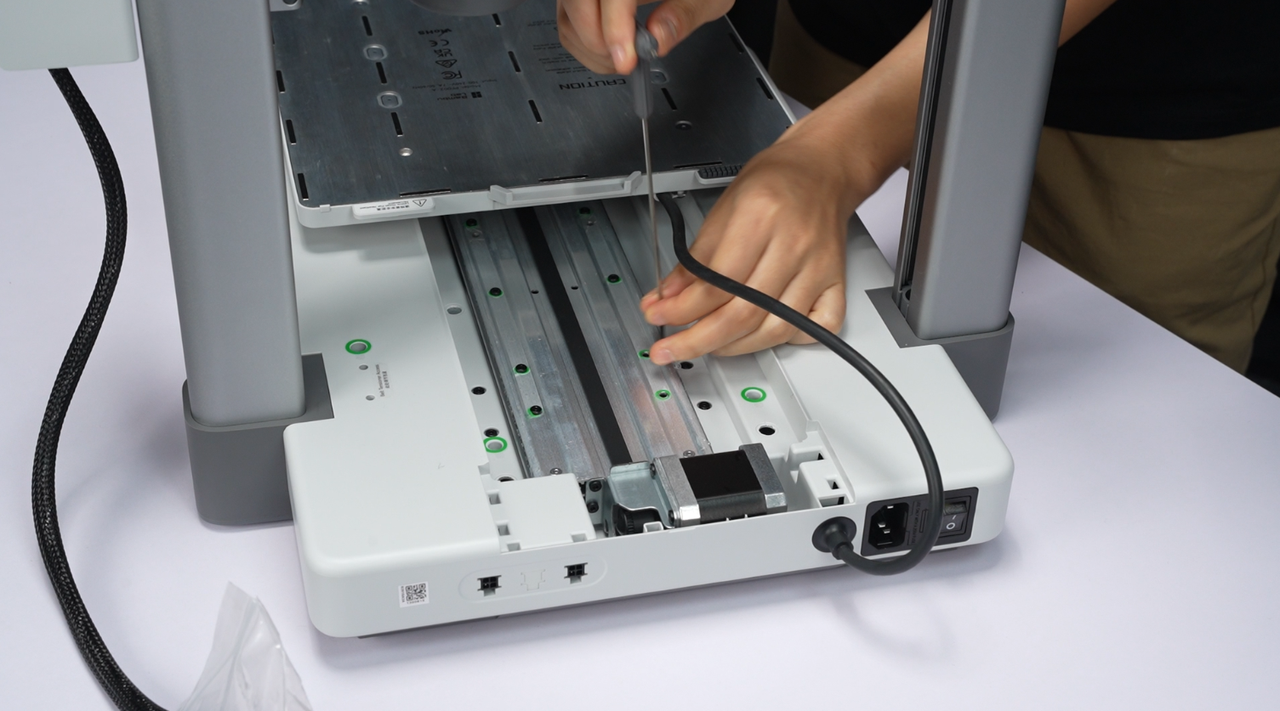

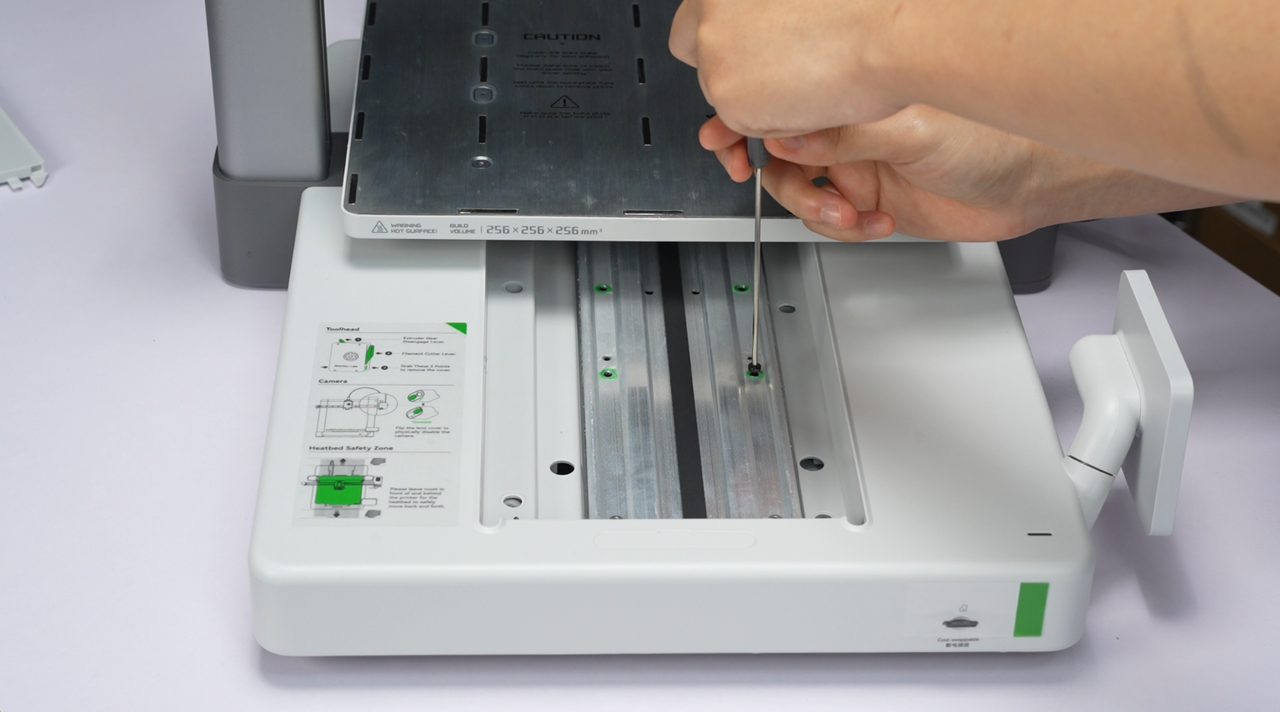

2. Fjern de 12 skruer, hvor du undervejs kan være nødt til at skubbe varmebordet en gang for at finde positionerne for de sidste 2 skruer.

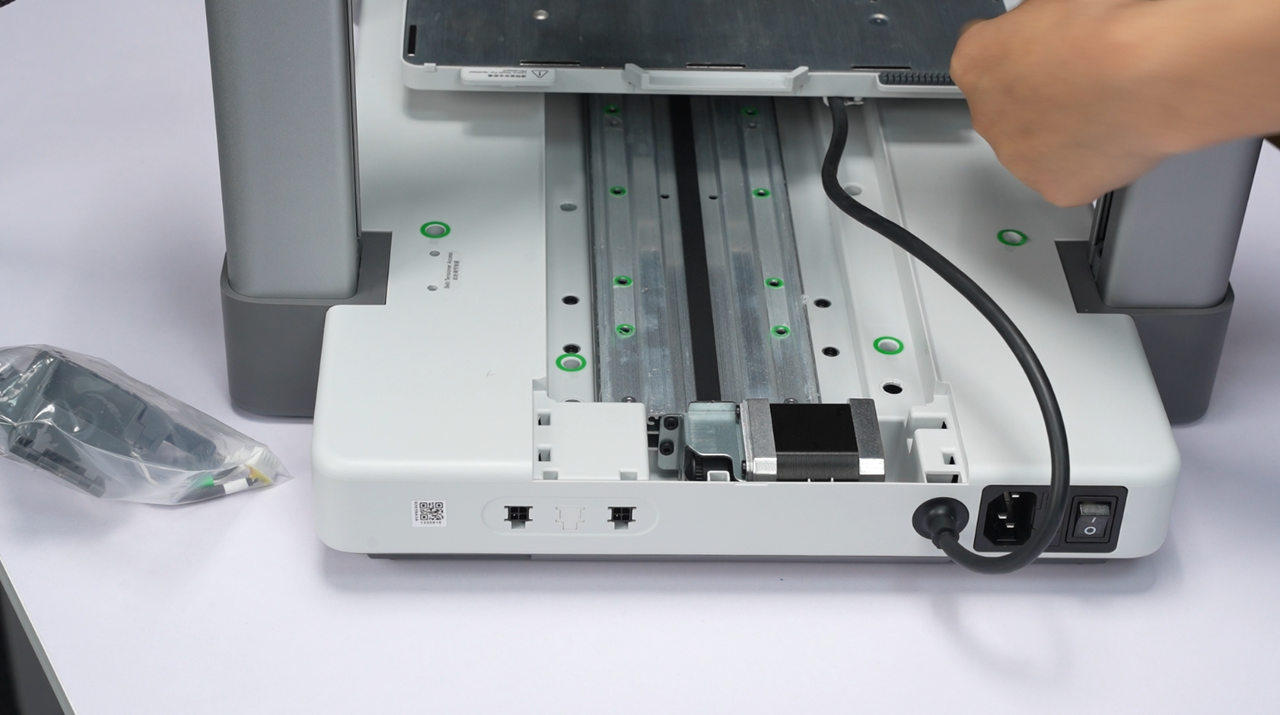

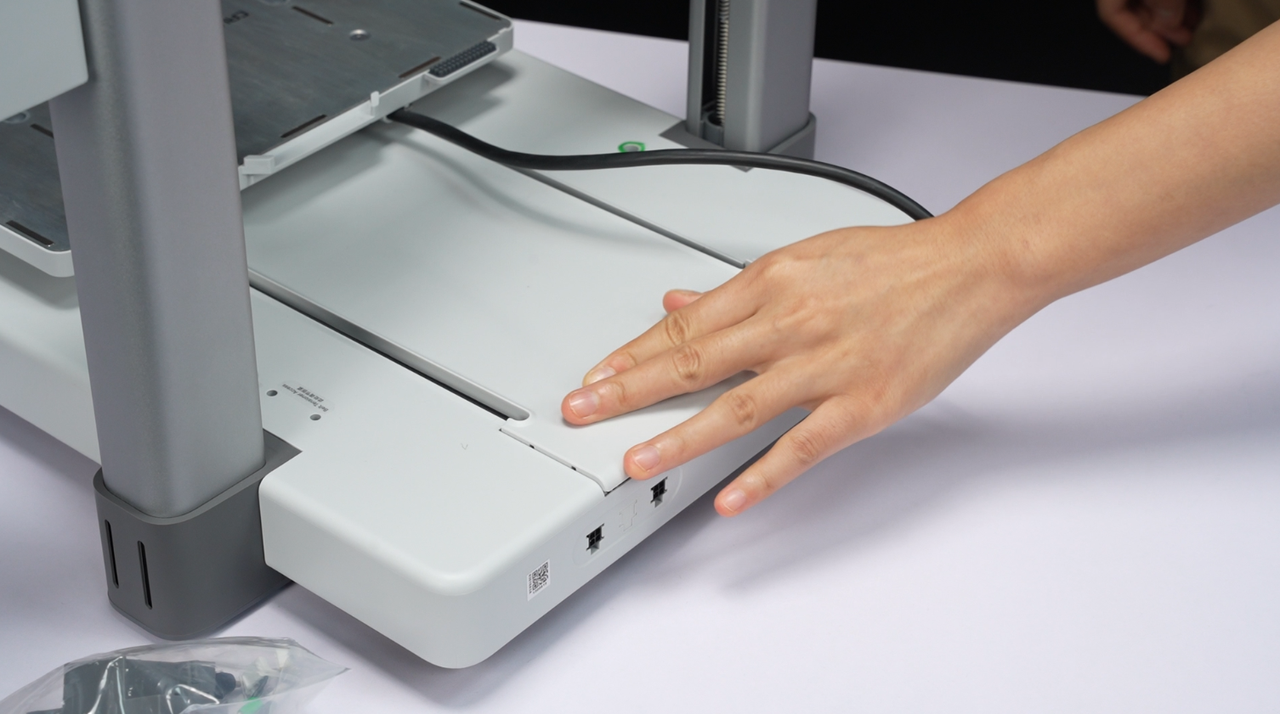

3. Skub varmebordet i bund i retning af skærmen, og skub derefter Y-aksens skinnecover tilbage på plads.

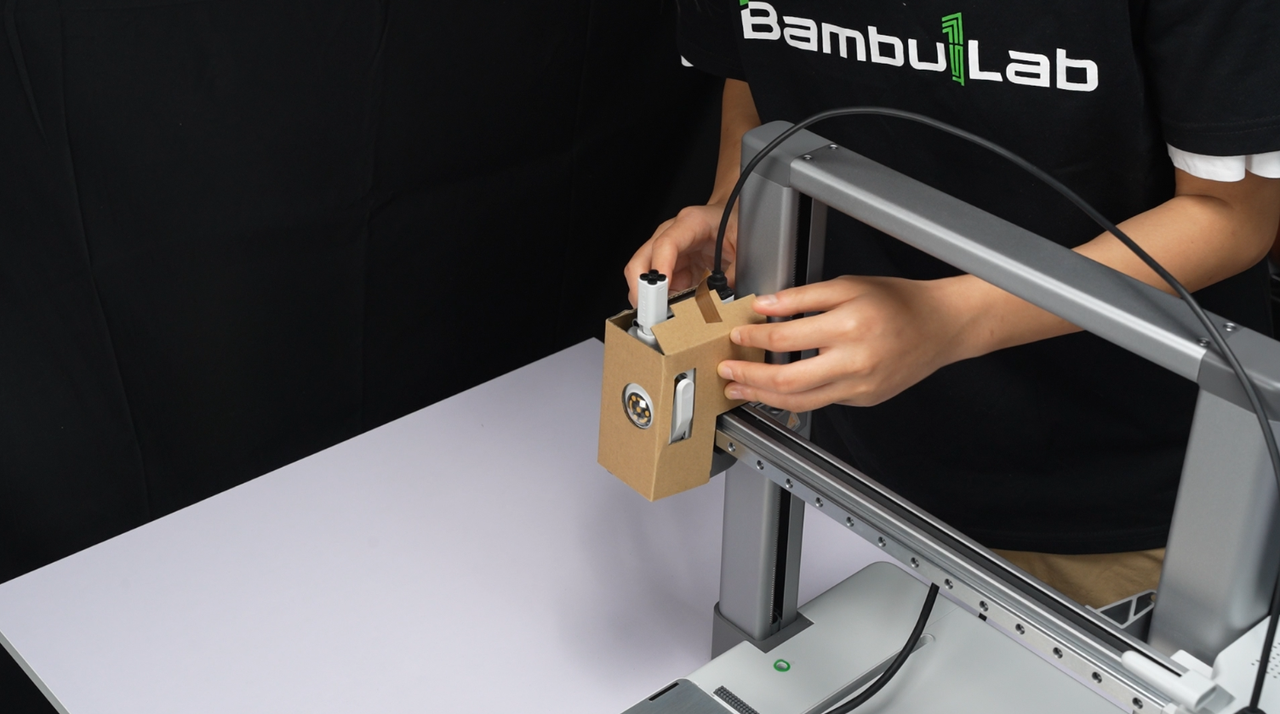

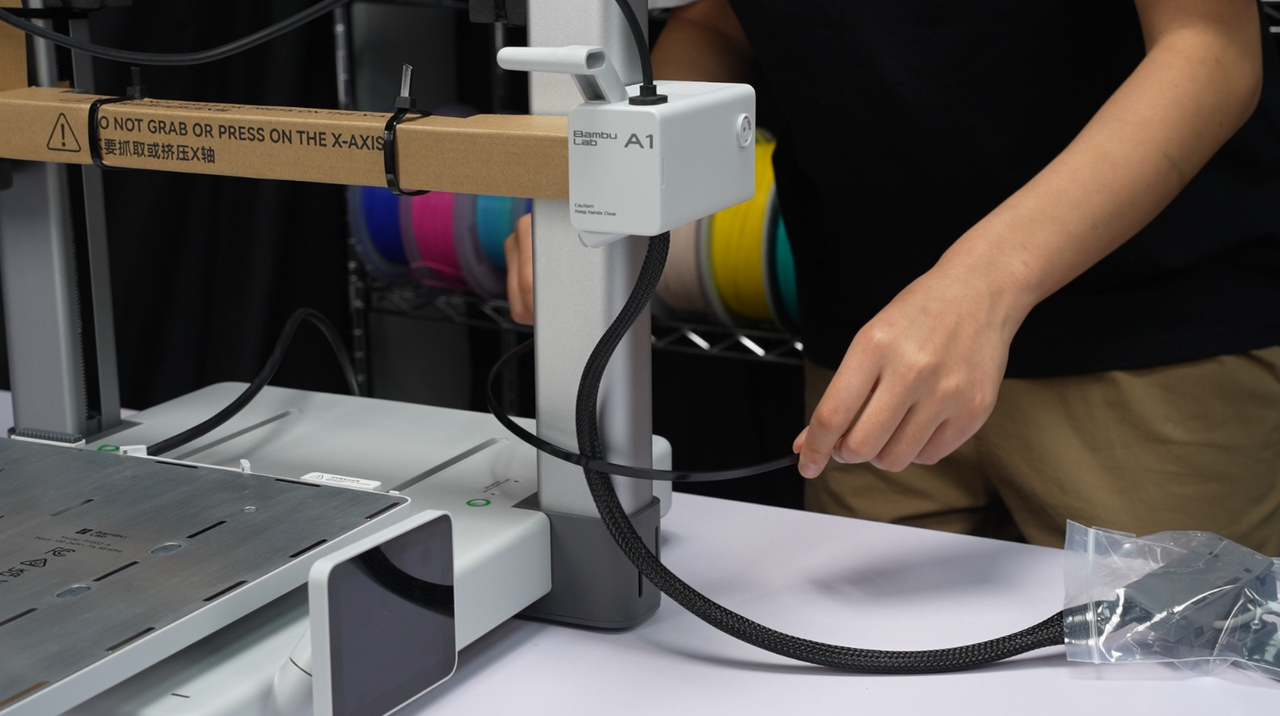

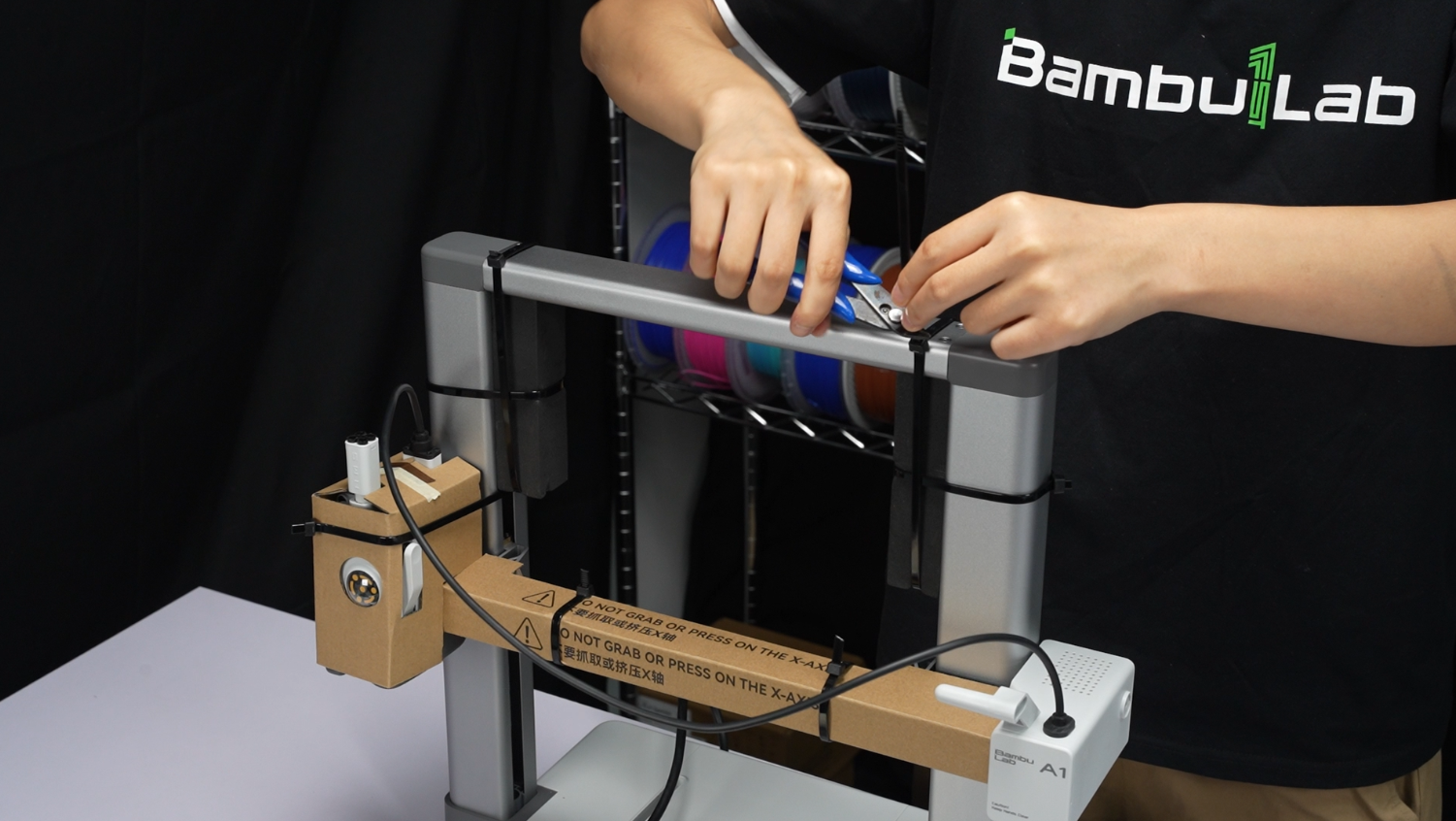

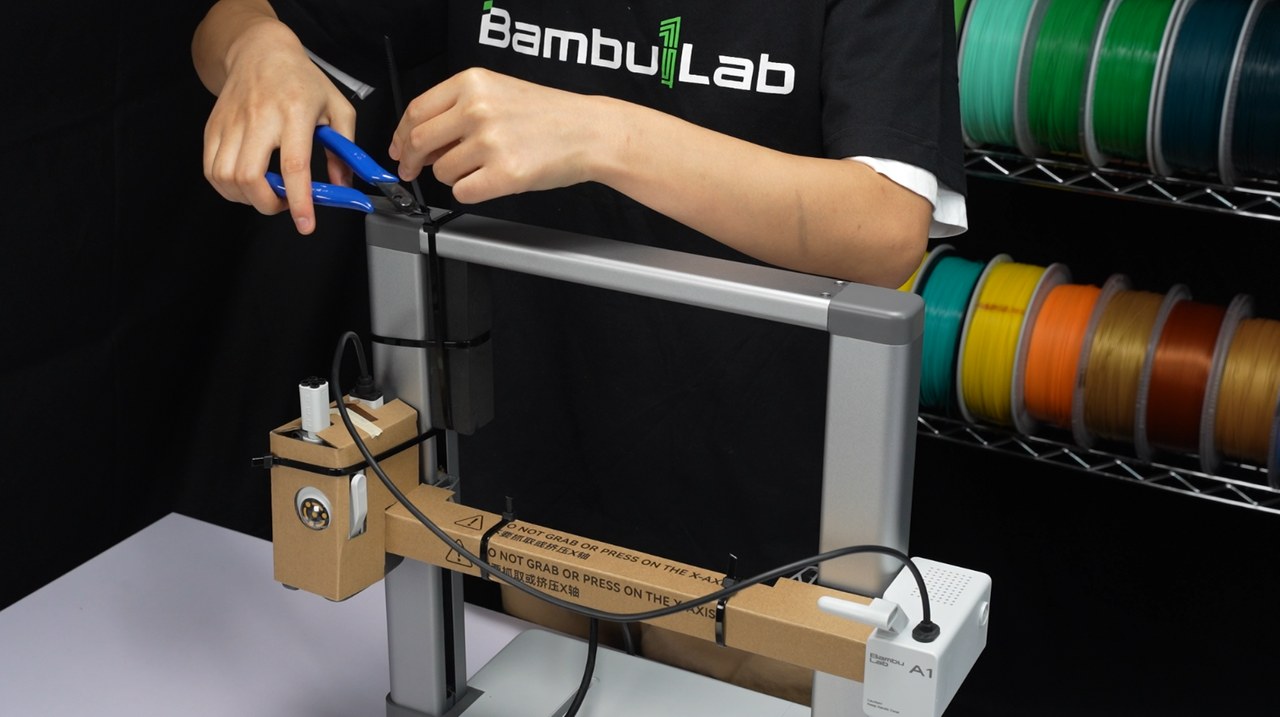

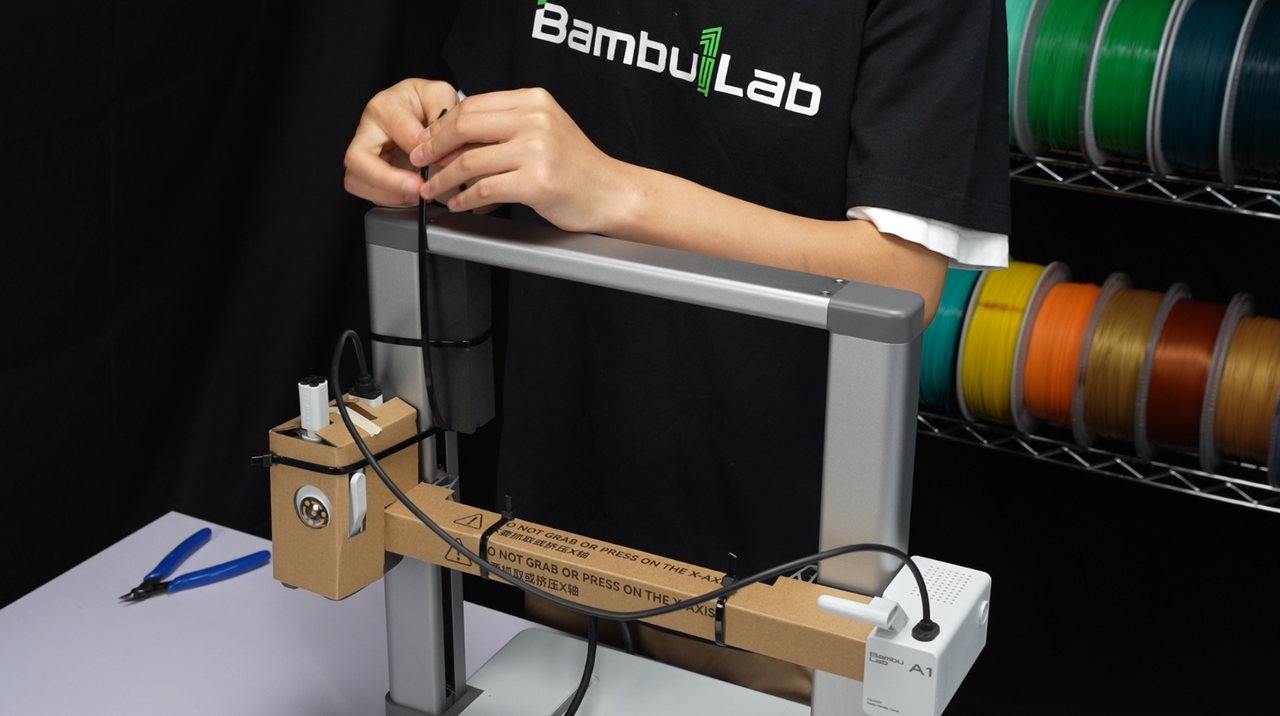

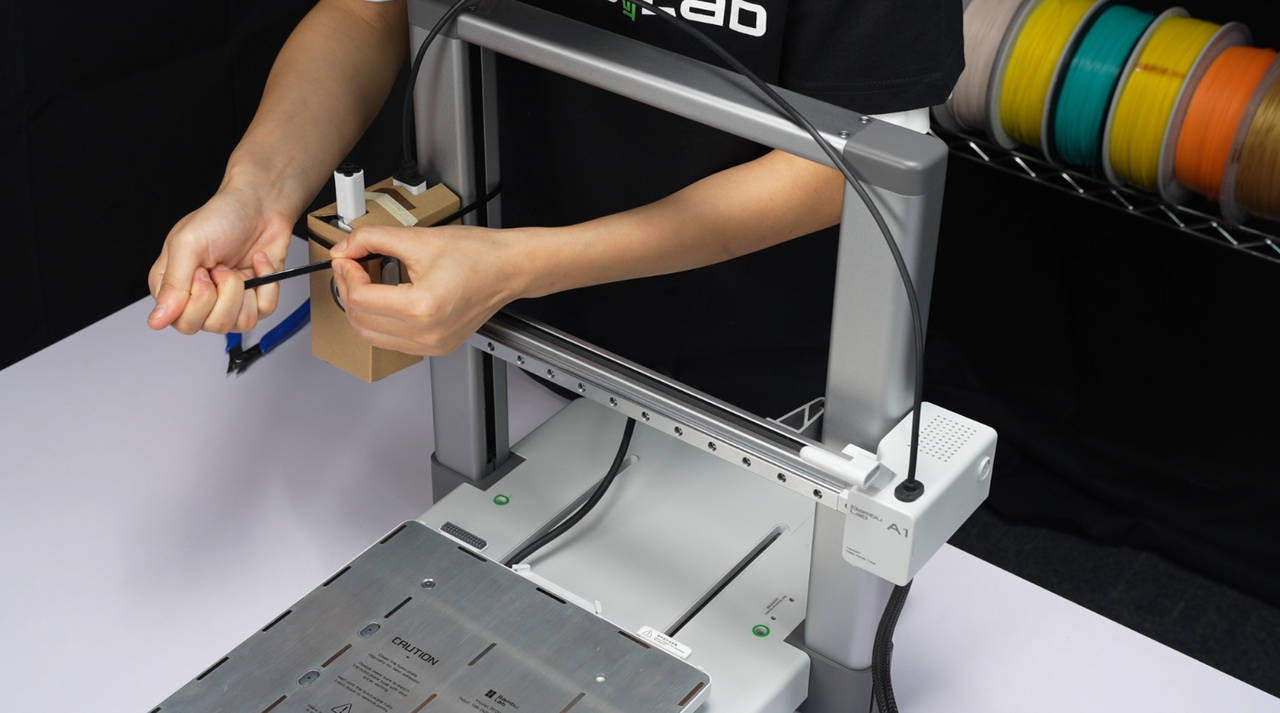

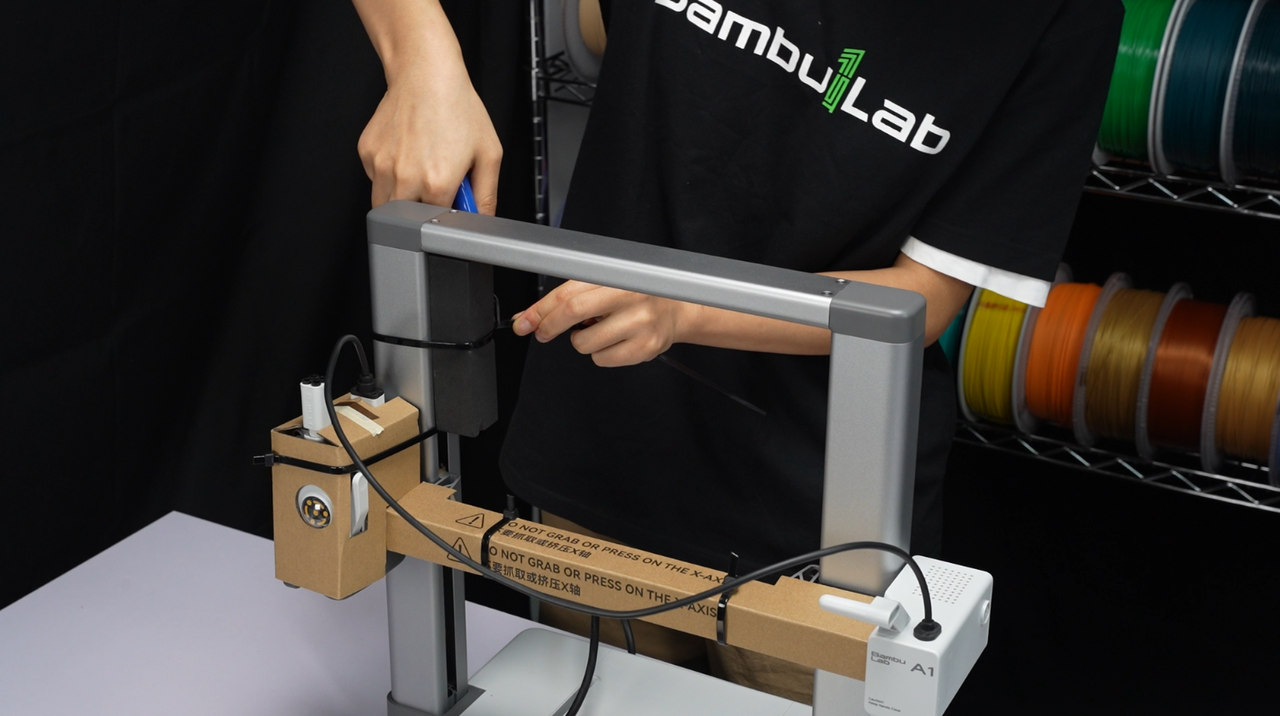

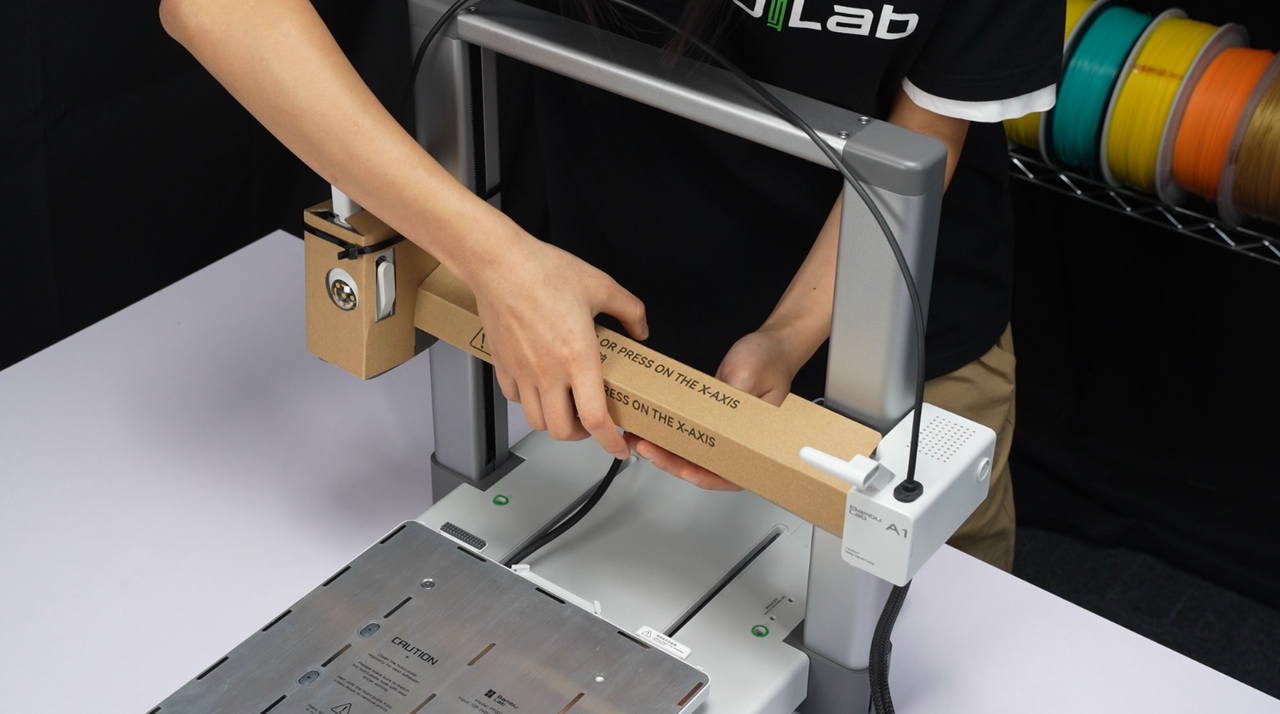

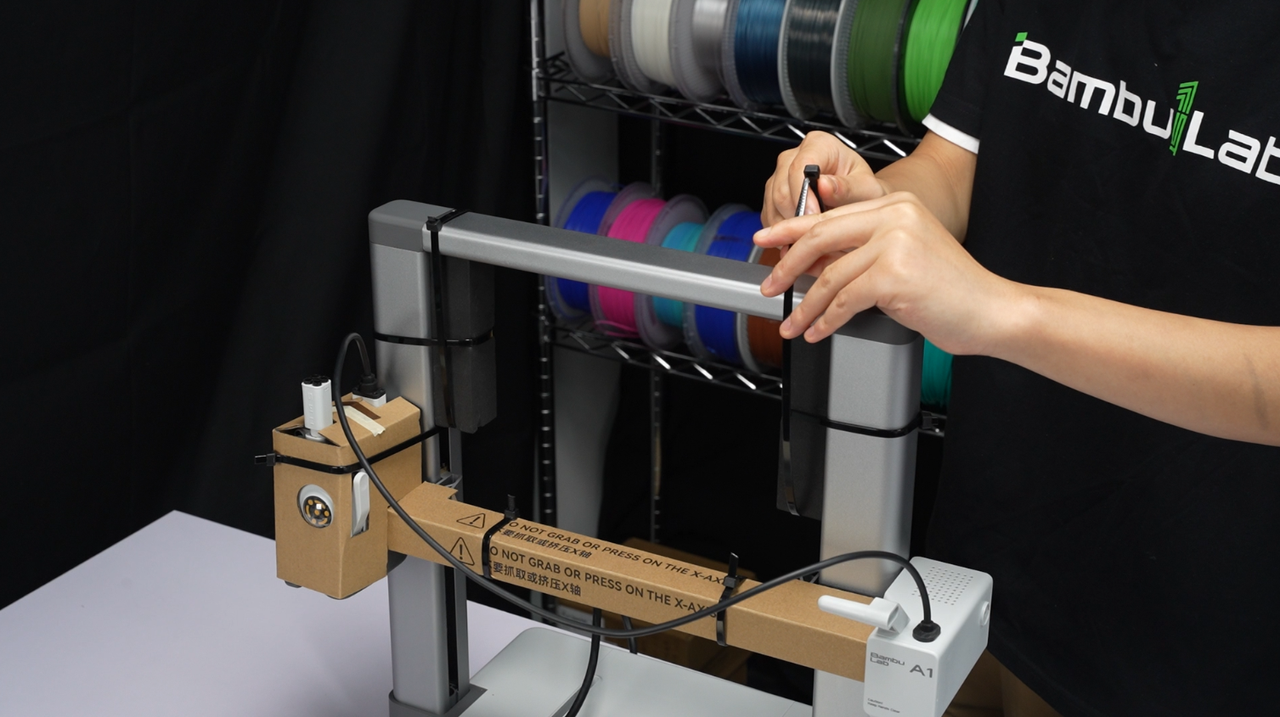

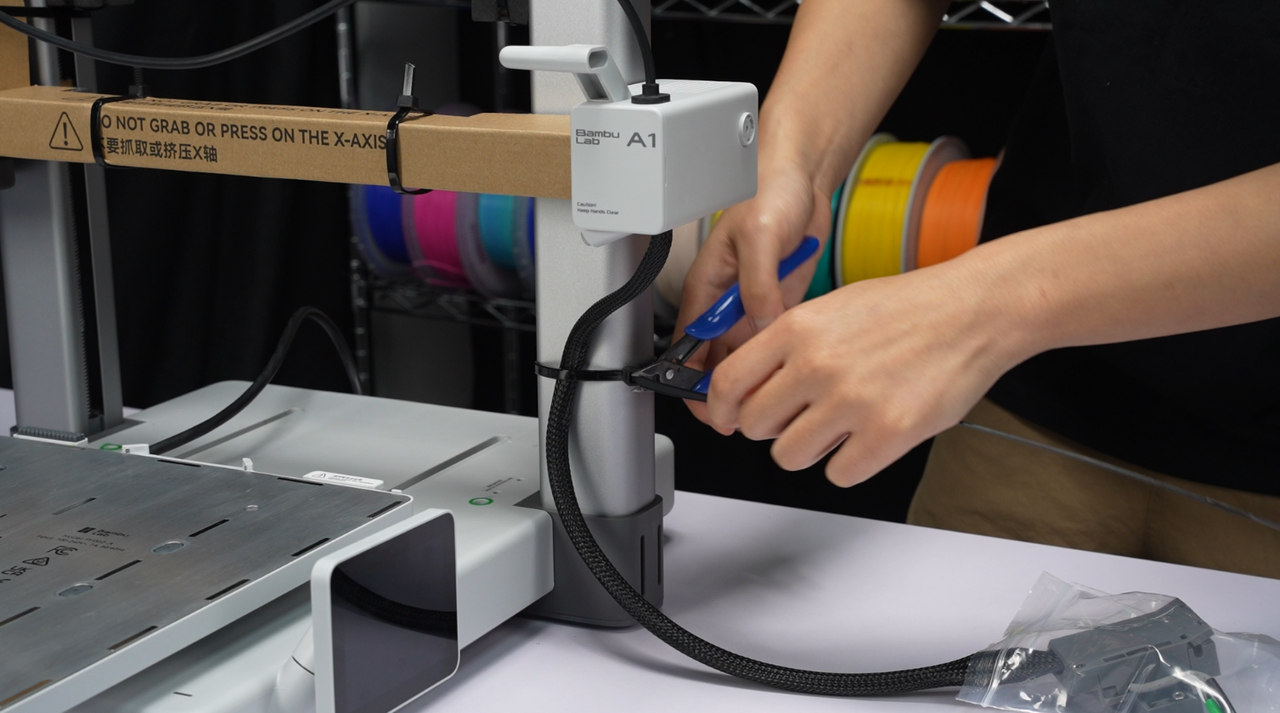

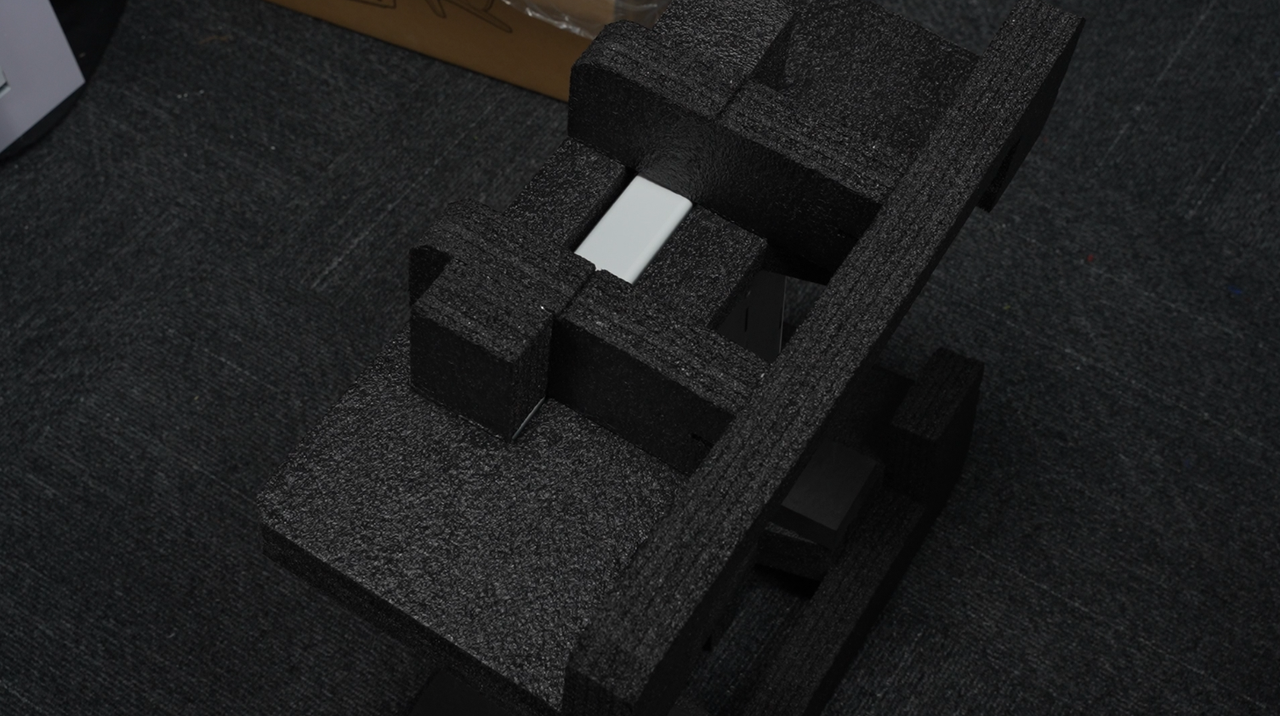

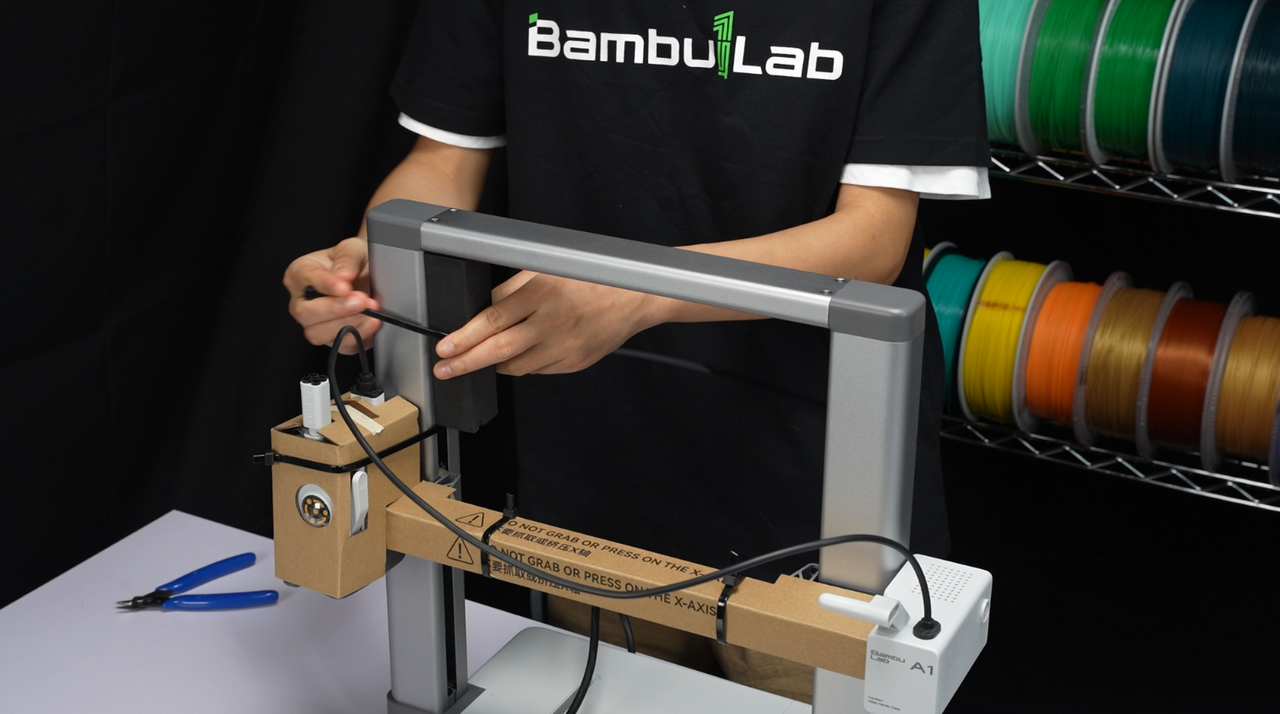

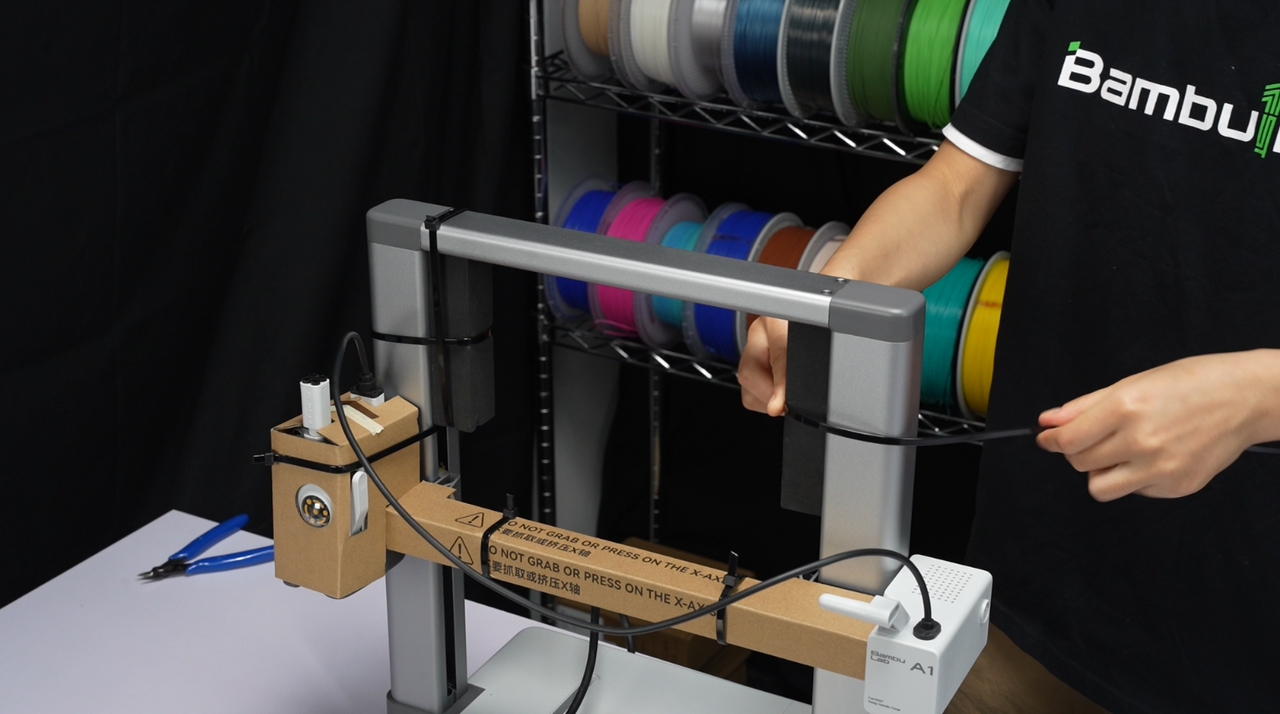

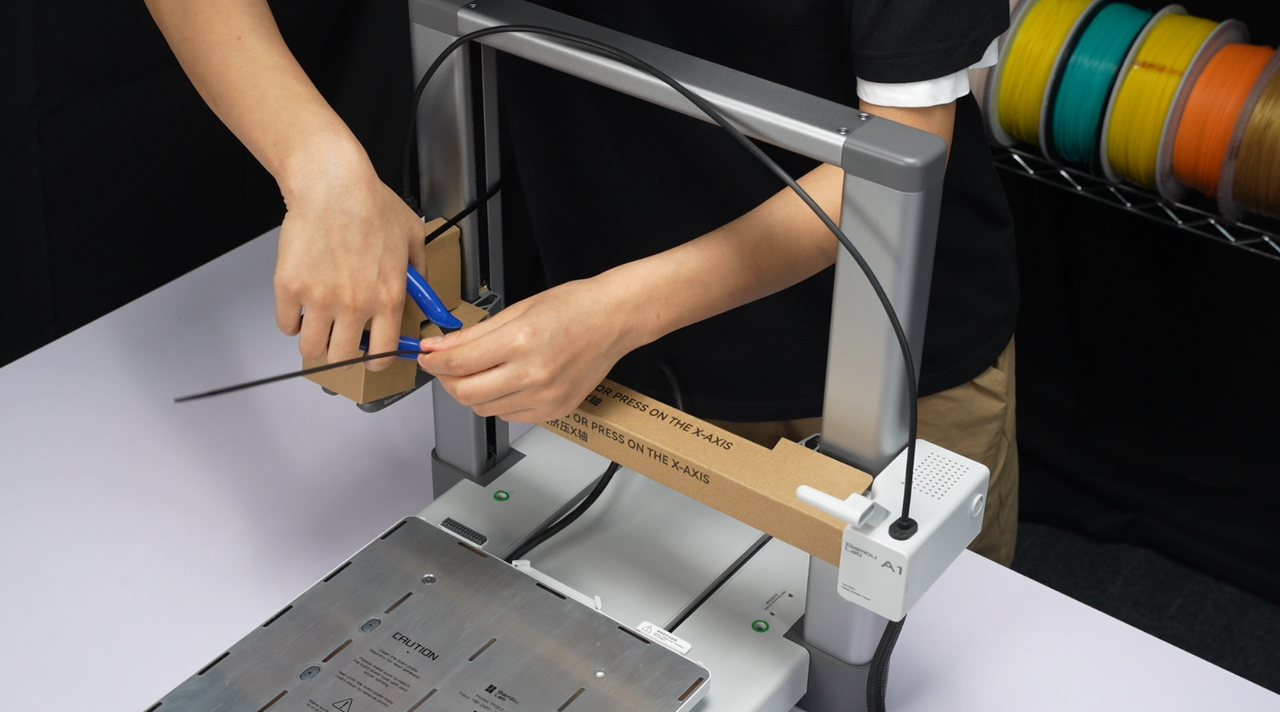

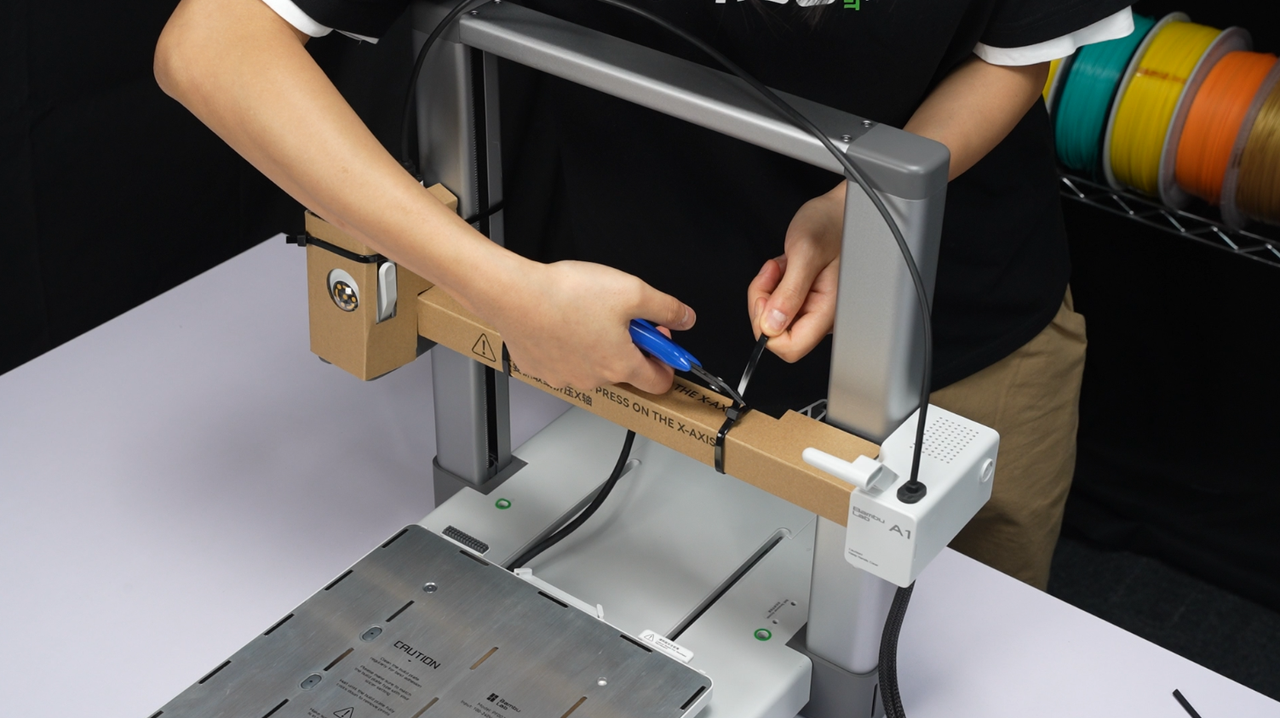

Trin 6: Fastgør printhovedet med strips og monter beskyttende skum og pap.

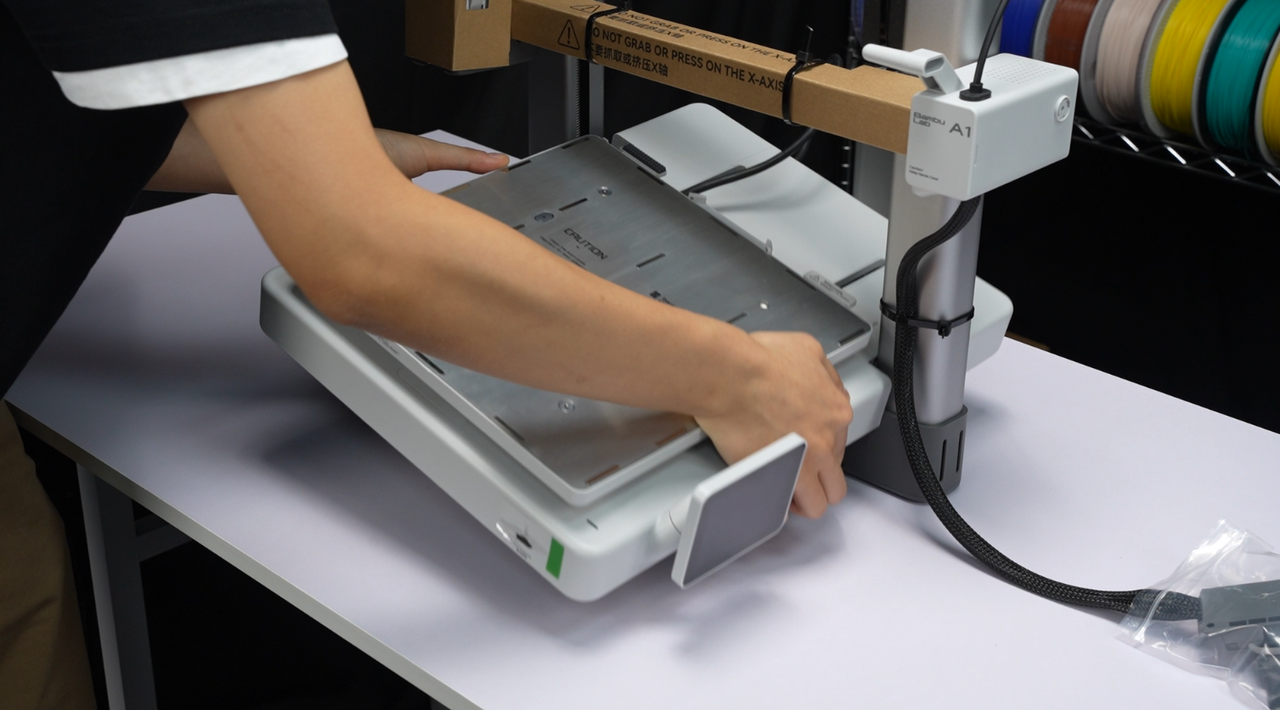

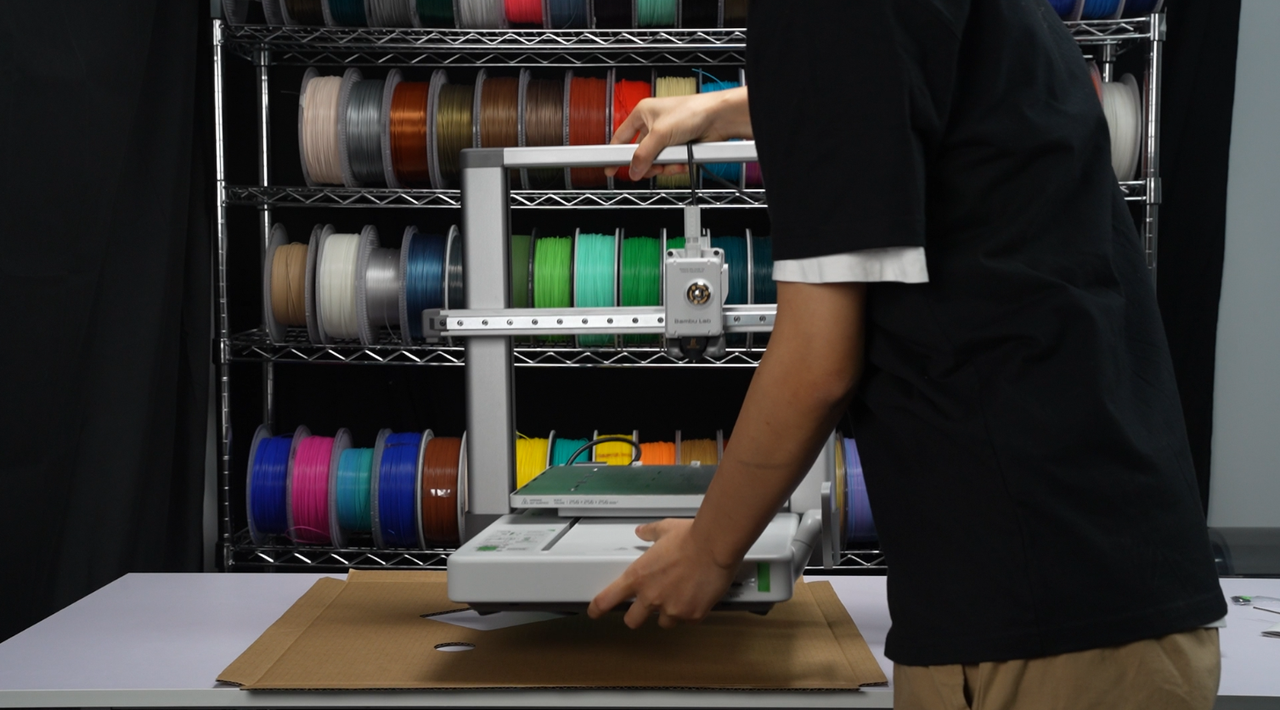

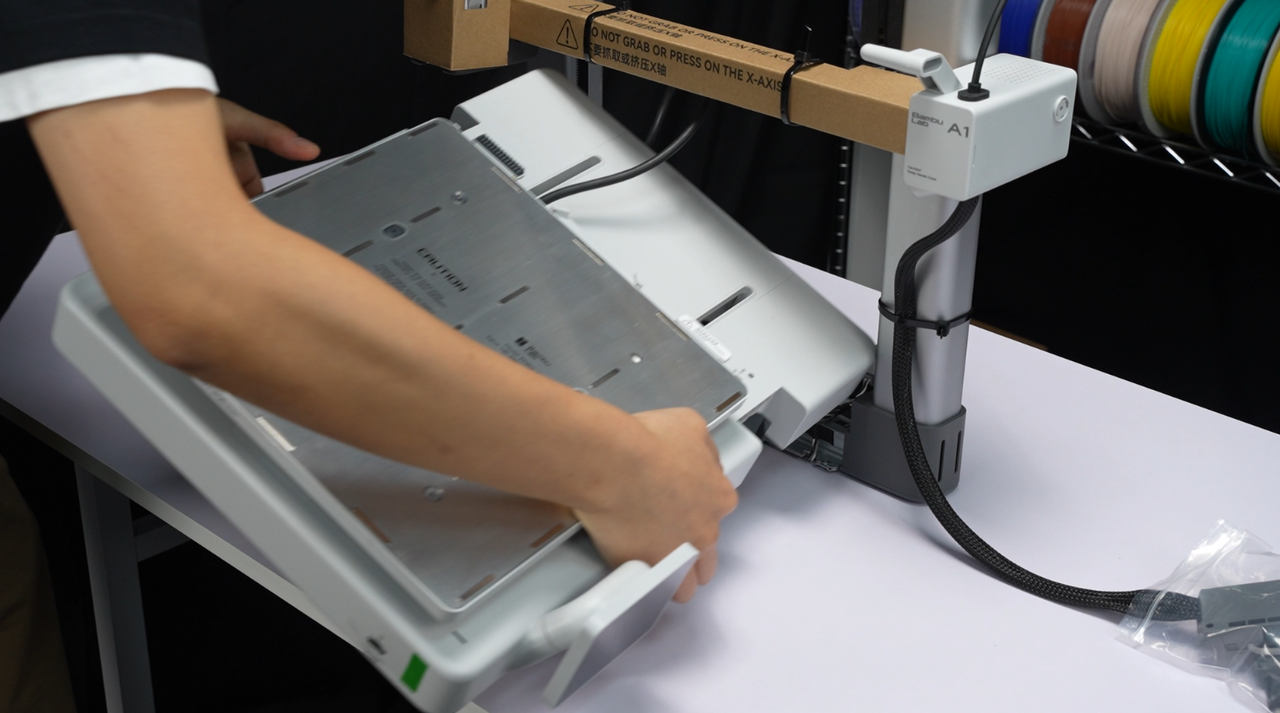

Trin 7: Adskil portalrammen fra printerbasen.

Trin 8: Stram de fire skruer på varmebordet for at forhindre skade på varmebordsenheden under transport.

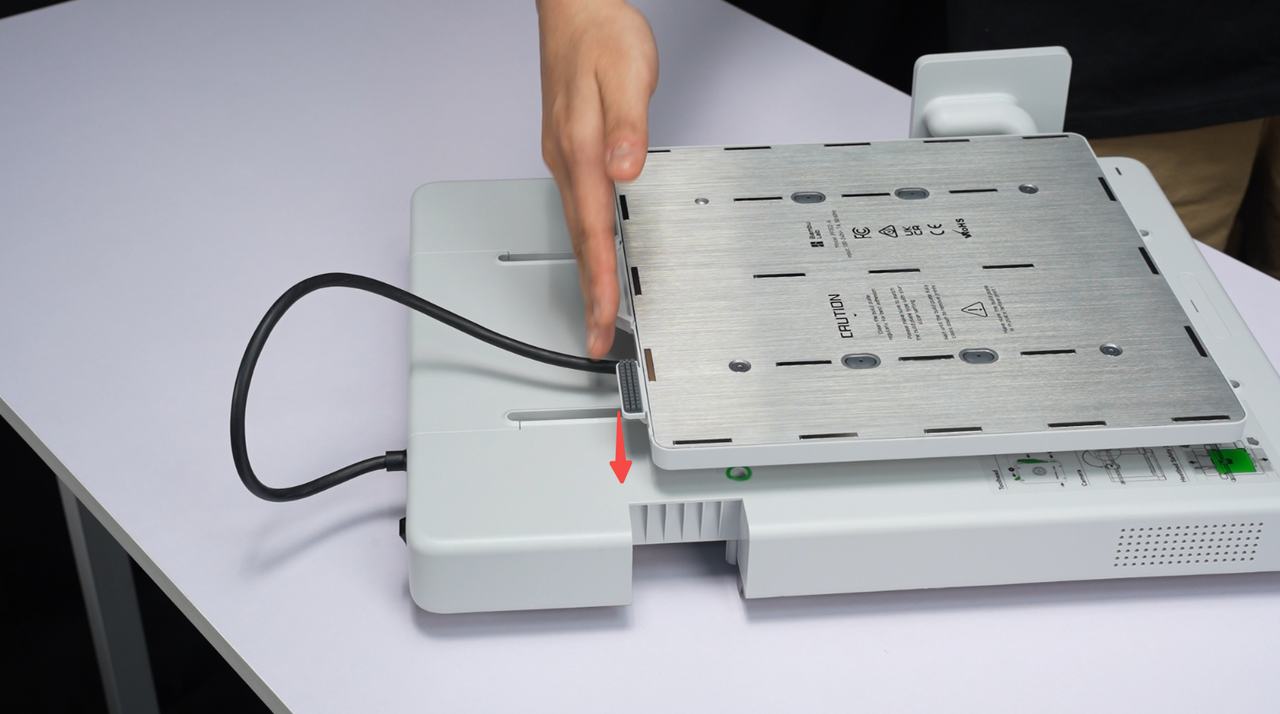

1. Skub varmebordet, så kanten af dyseaftørreren omtrent flugter med rillen på printerbasen. Dette justerer groft de fire skruehuller på varmebordet med printerbasen, så de kan skrues i i næste trin.

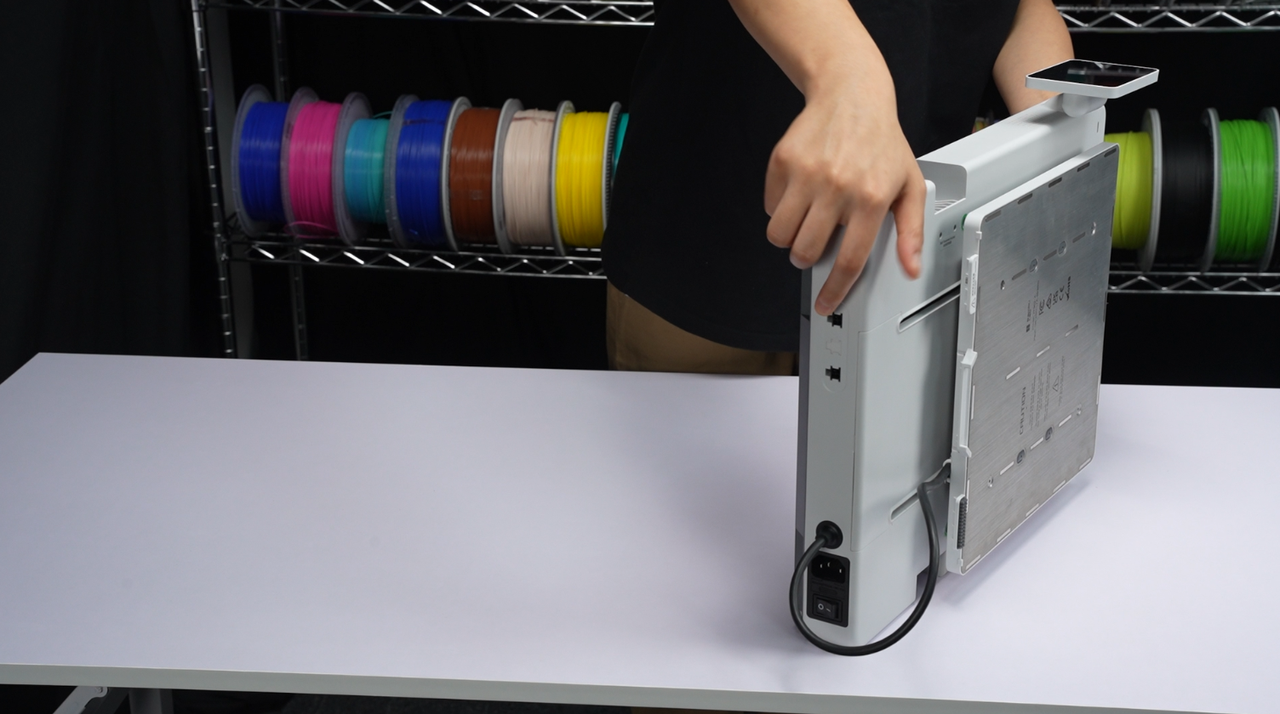

2. Roter basen 90 grader, så skærmen er placeret direkte ovenpå.

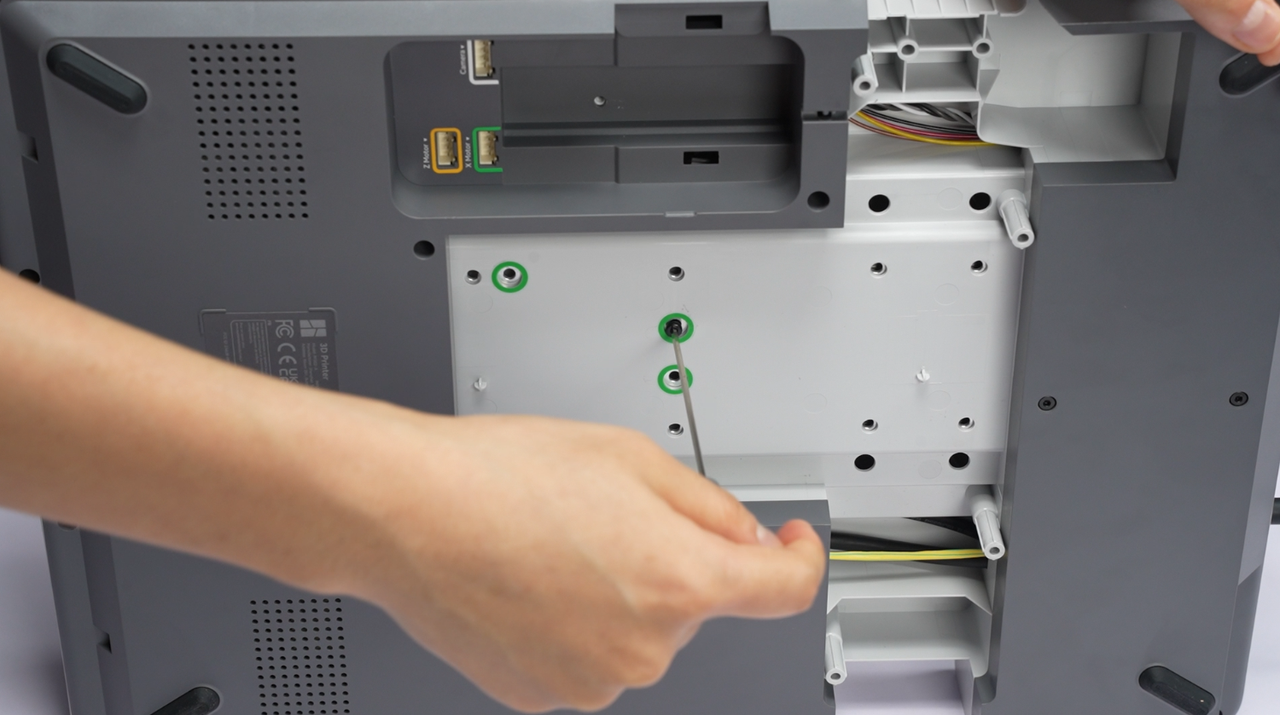

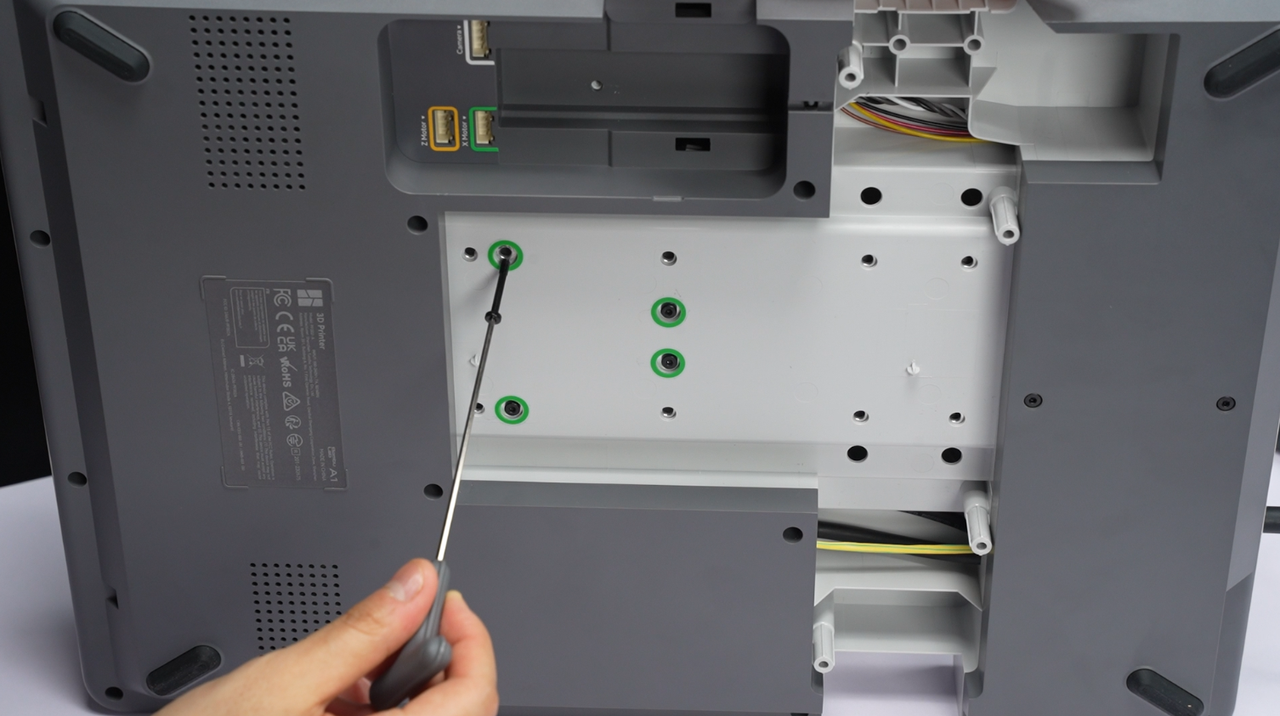

3. Stram de fire skruer for at fastgøre varmebordet. Hvis skruerne ikke kan strammes, justér lidt for at få hullerne på varmebordet til at flugte med de tilsvarende huller på basen.

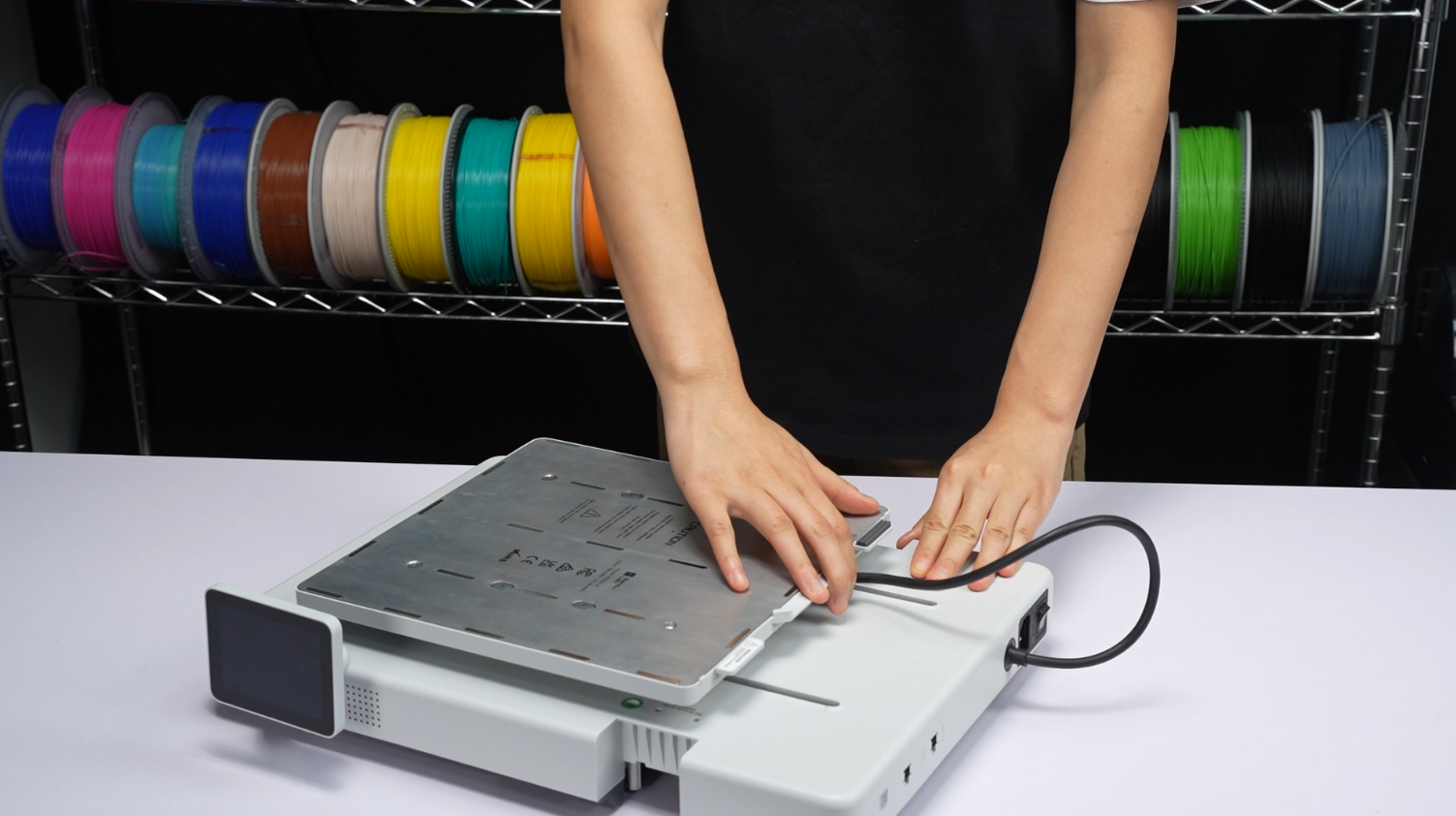

4. Tjek varmebordets tilstand, og sørg for, at det sidder solidt fast og ikke kan bevæges, efter at skruerne er strammet.

AMS Lite

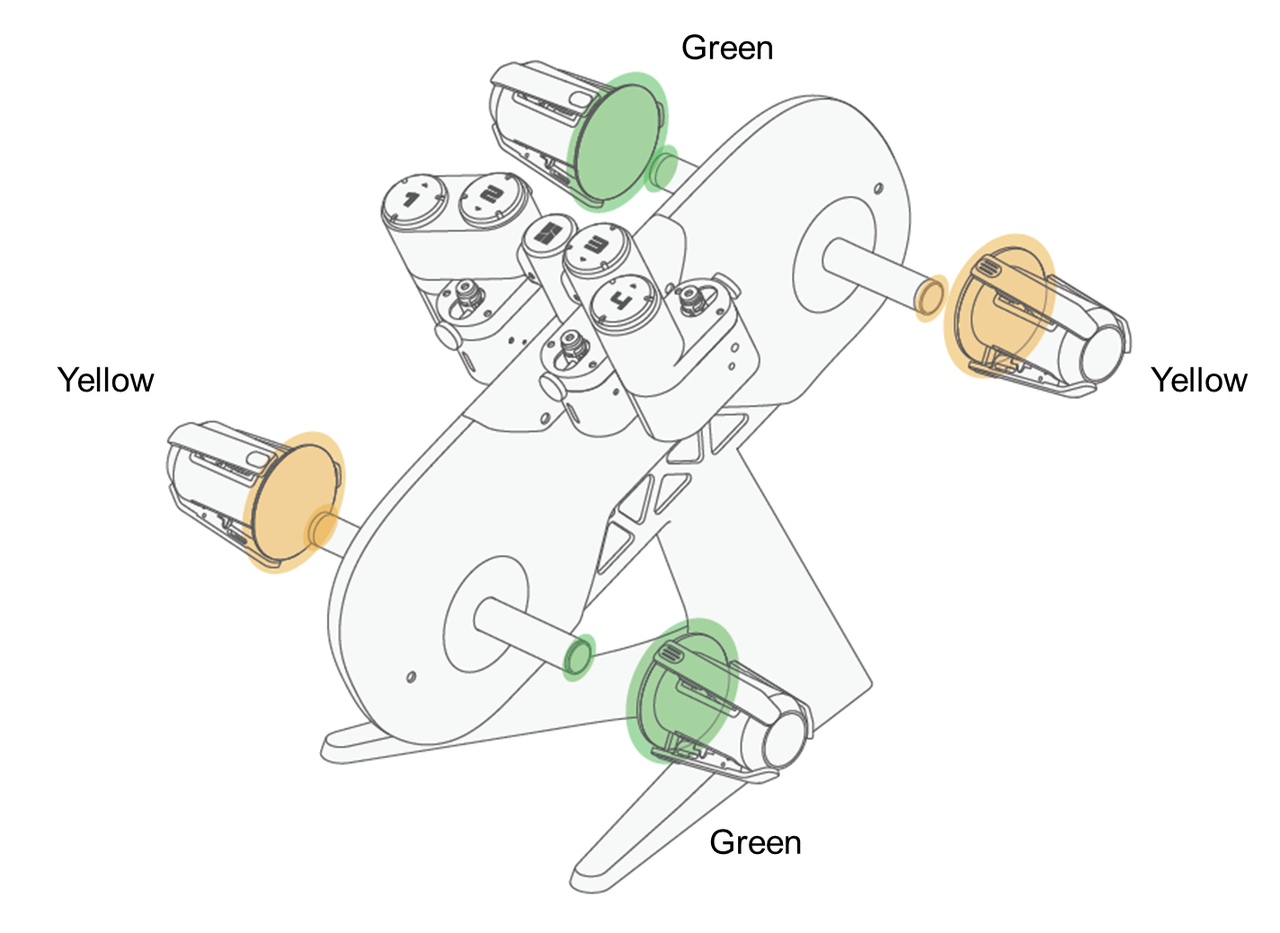

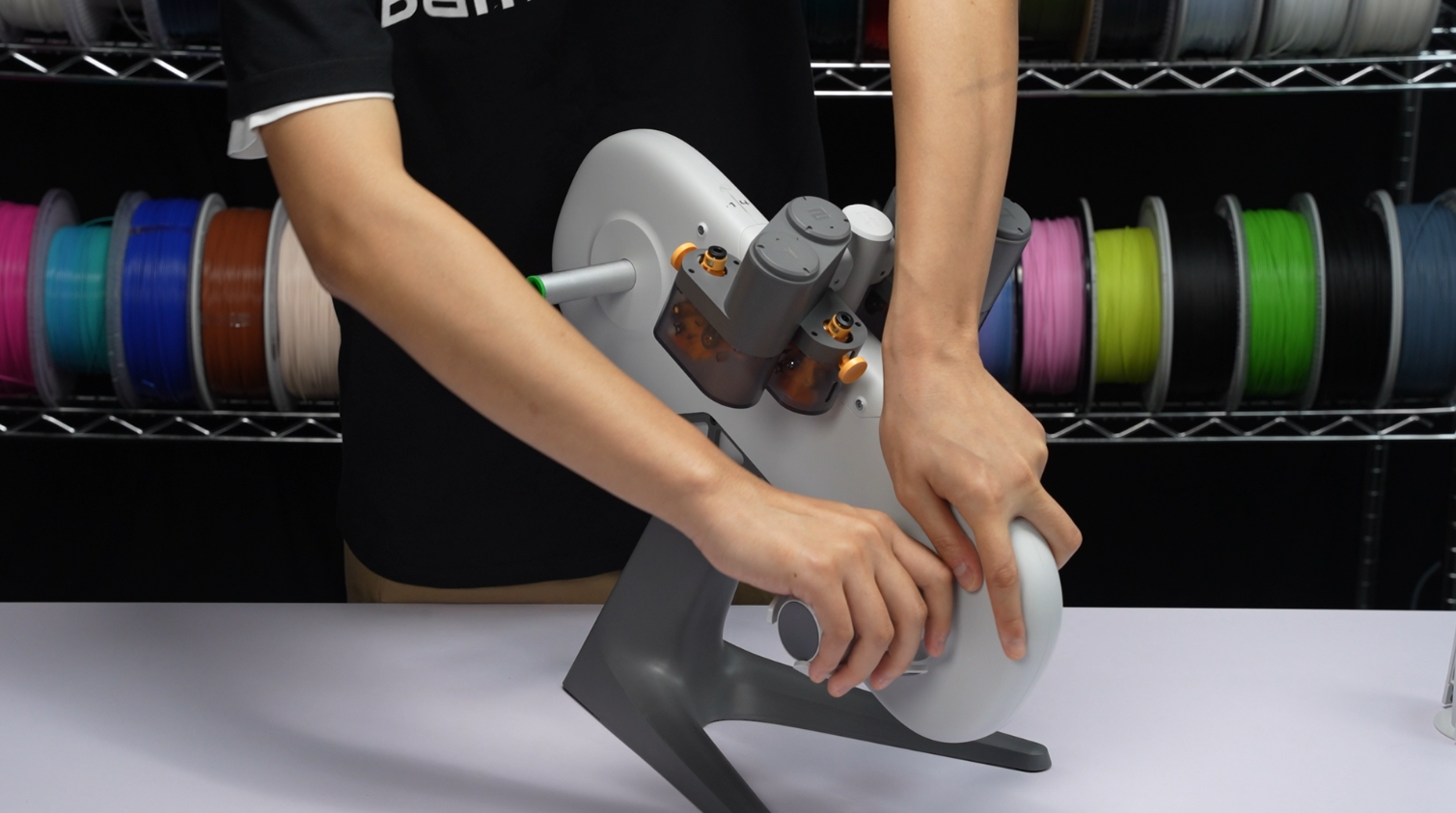

Trin 1: Træk de roterende spoleholdere ud

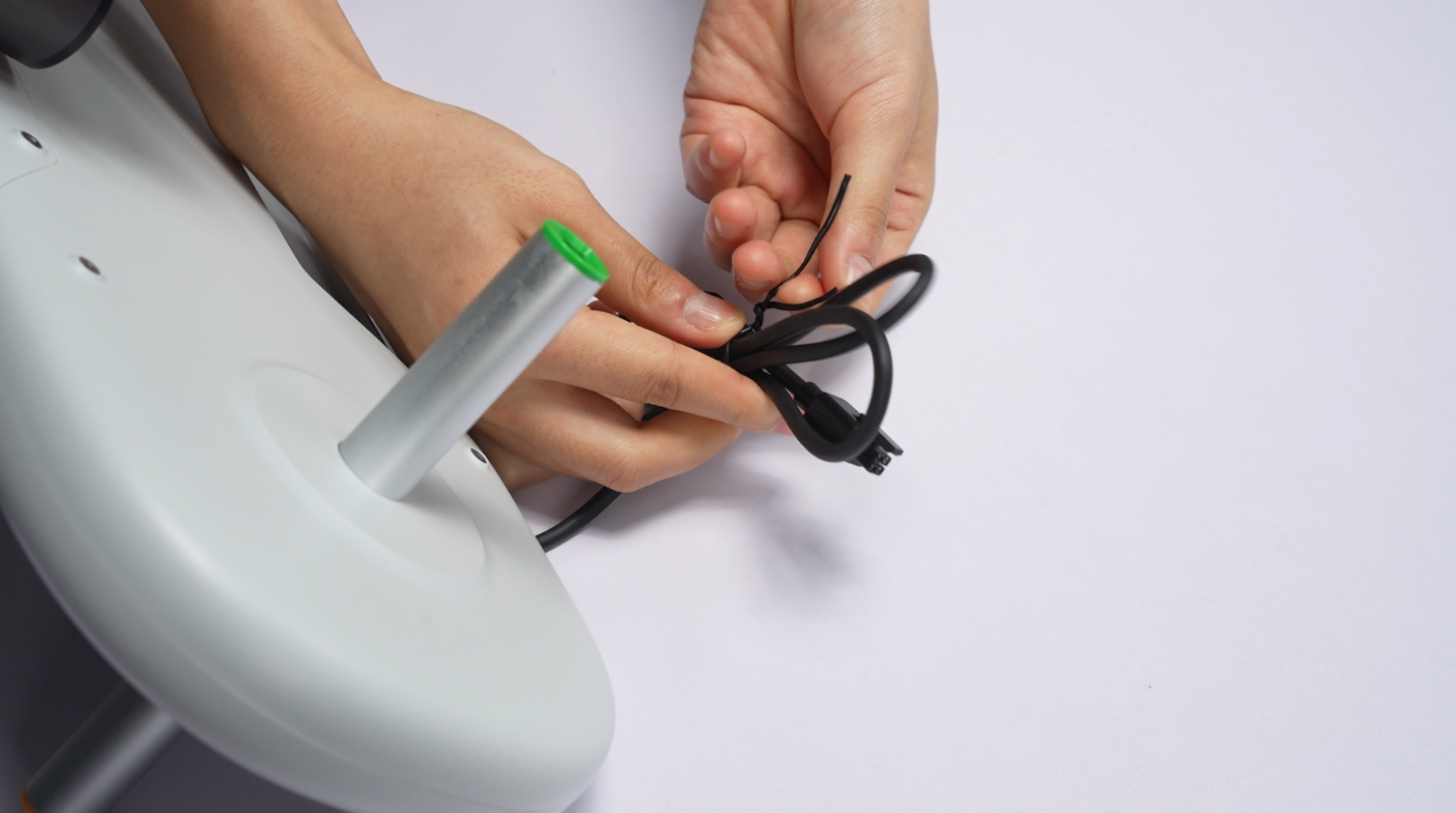

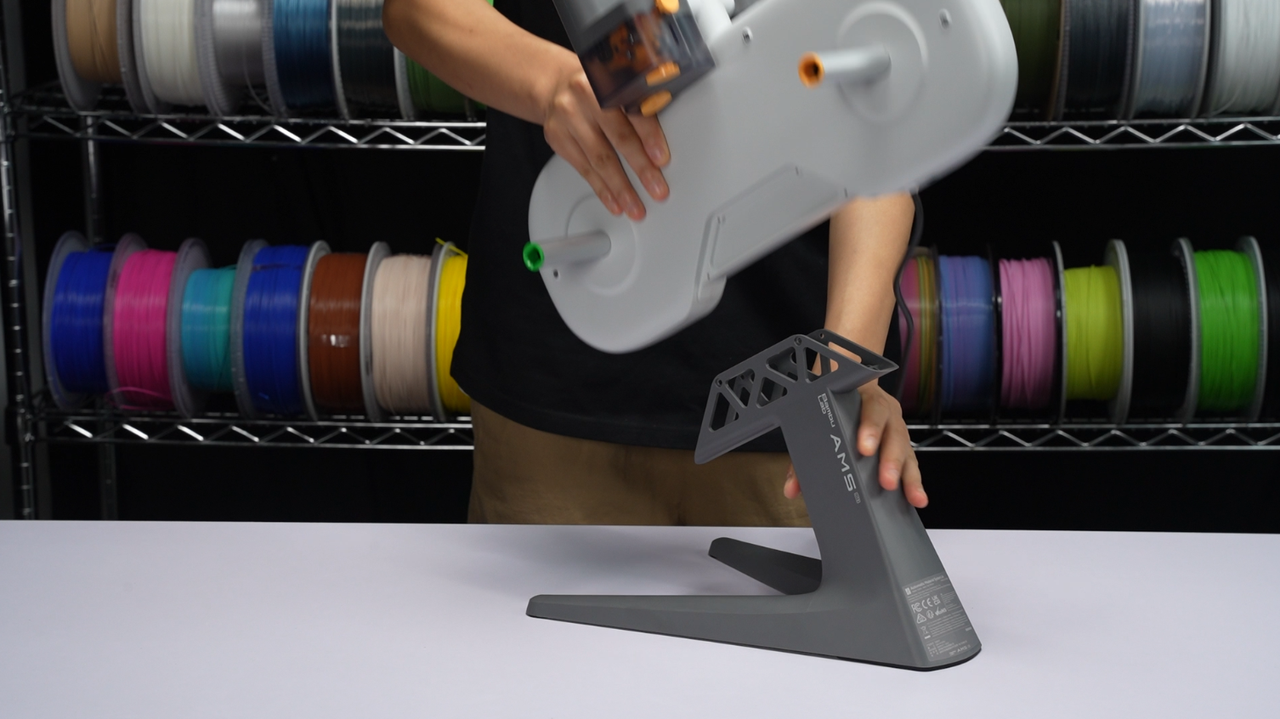

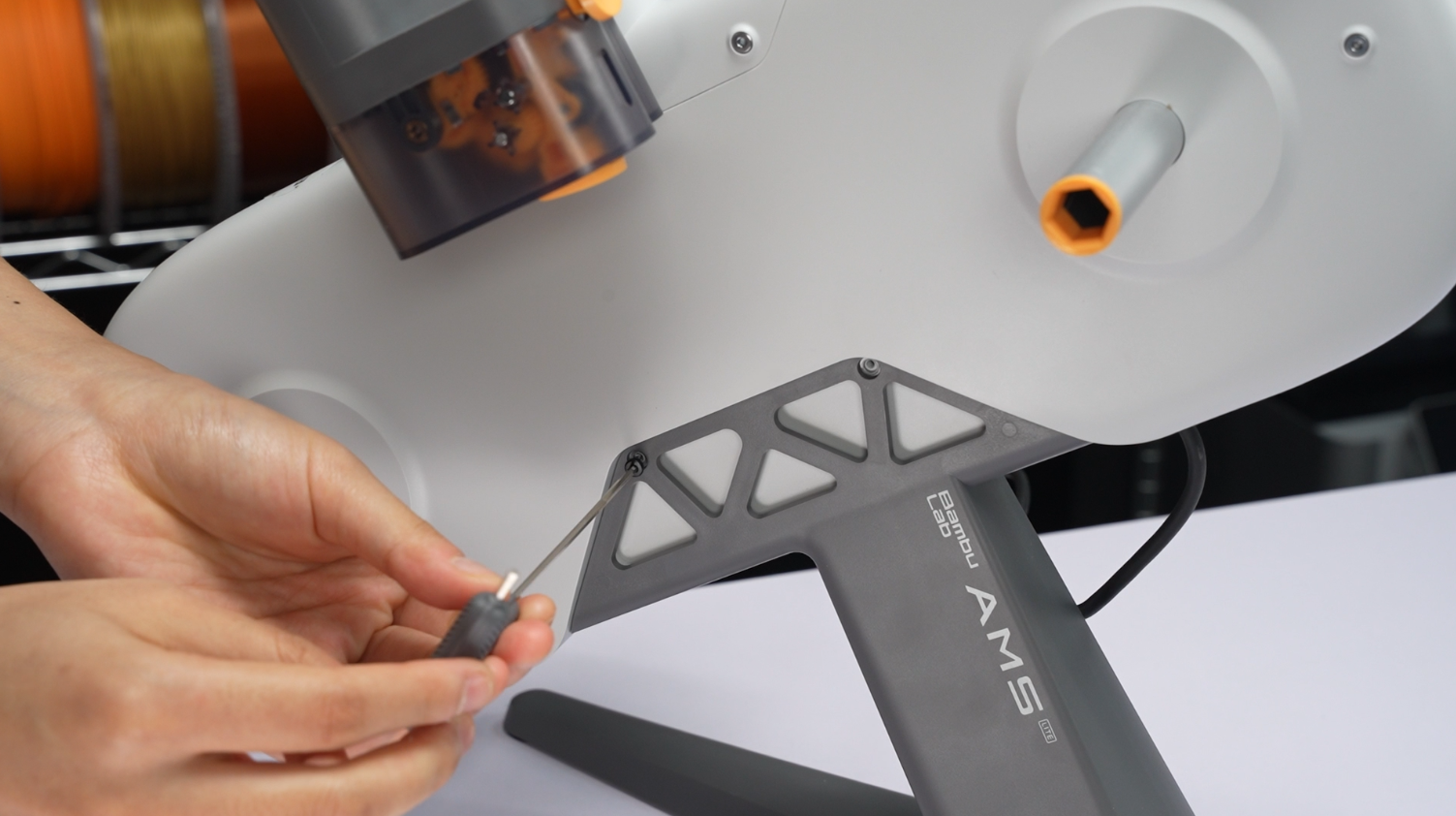

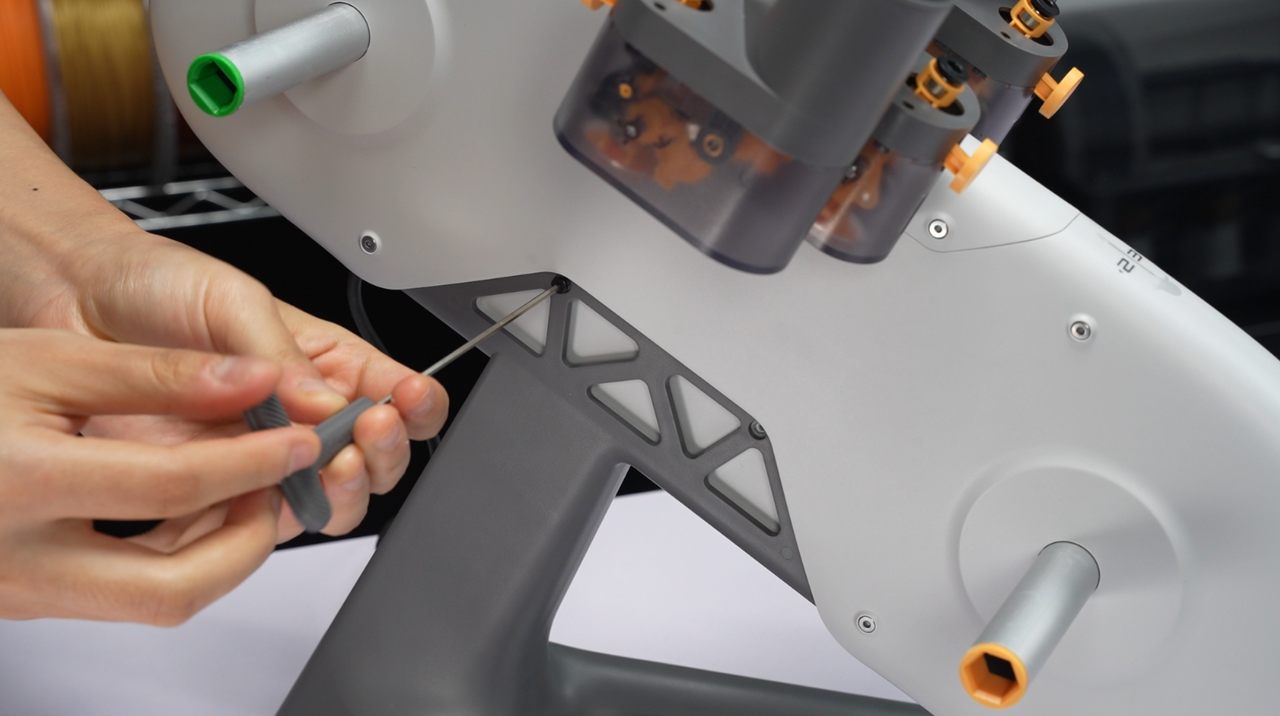

Trin 2: Fjern de 4*BT3-8 skruer, der forbinder AMS Lite og standeren

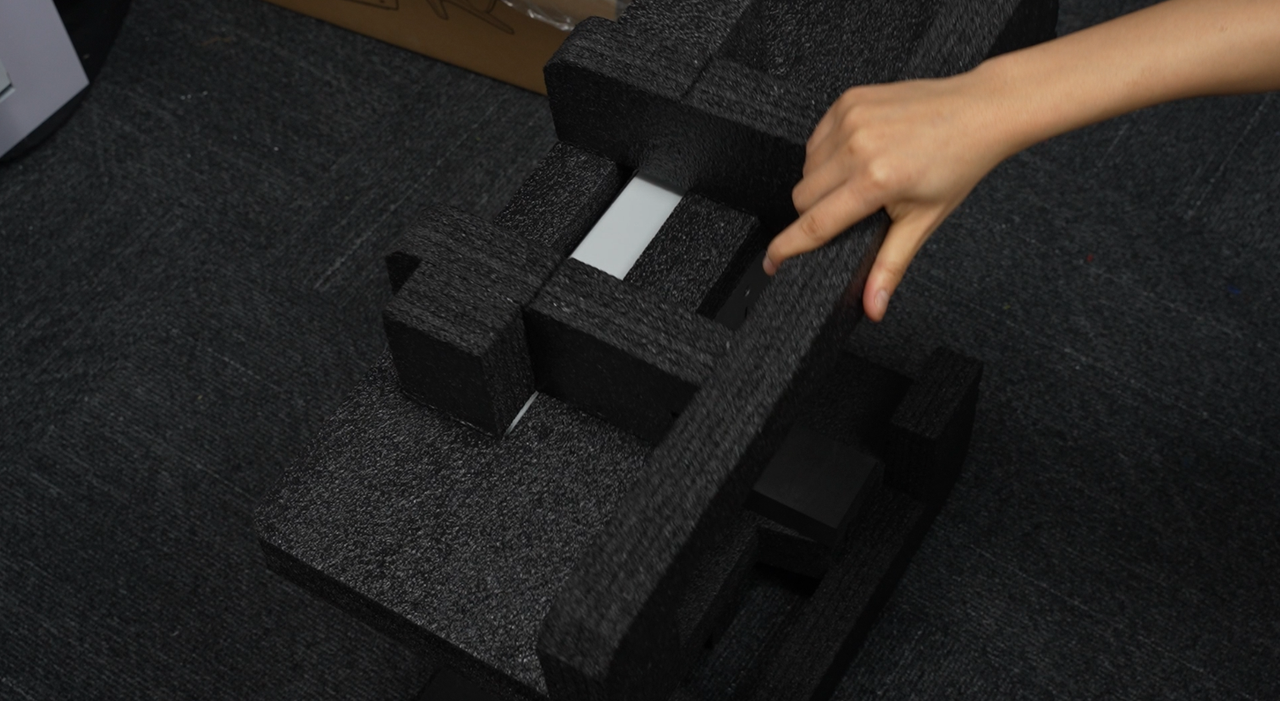

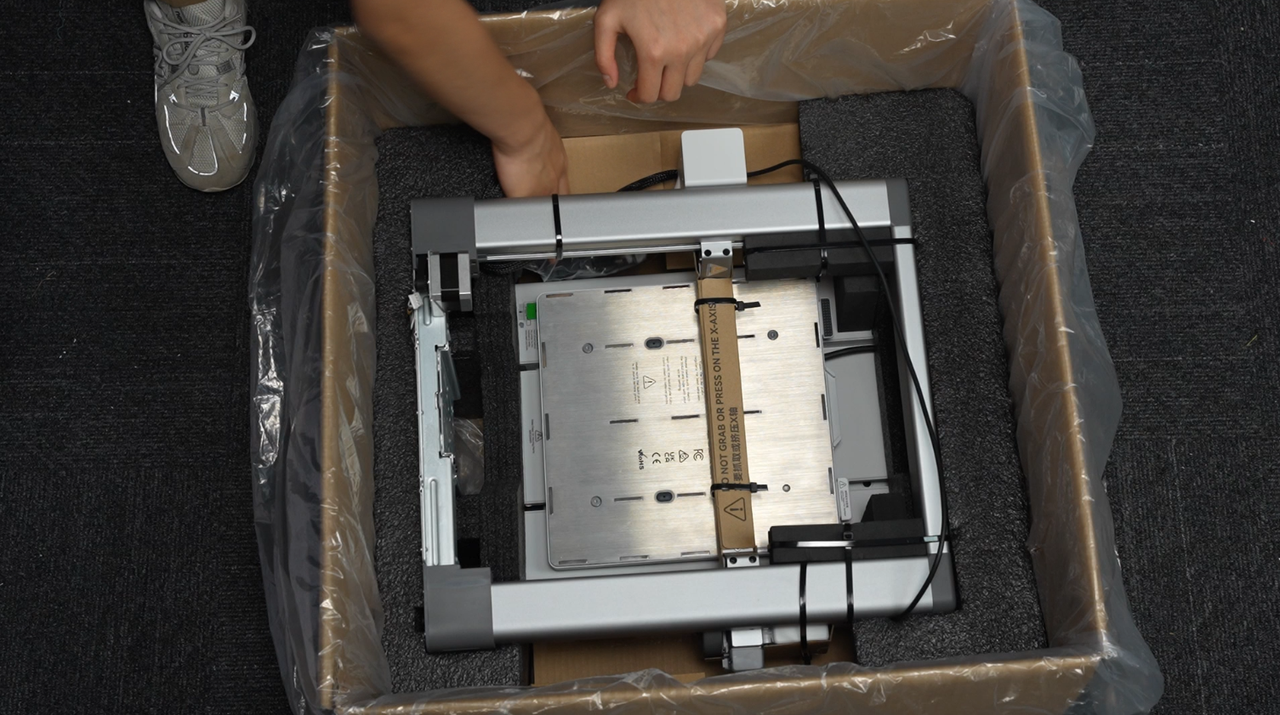

Pakning

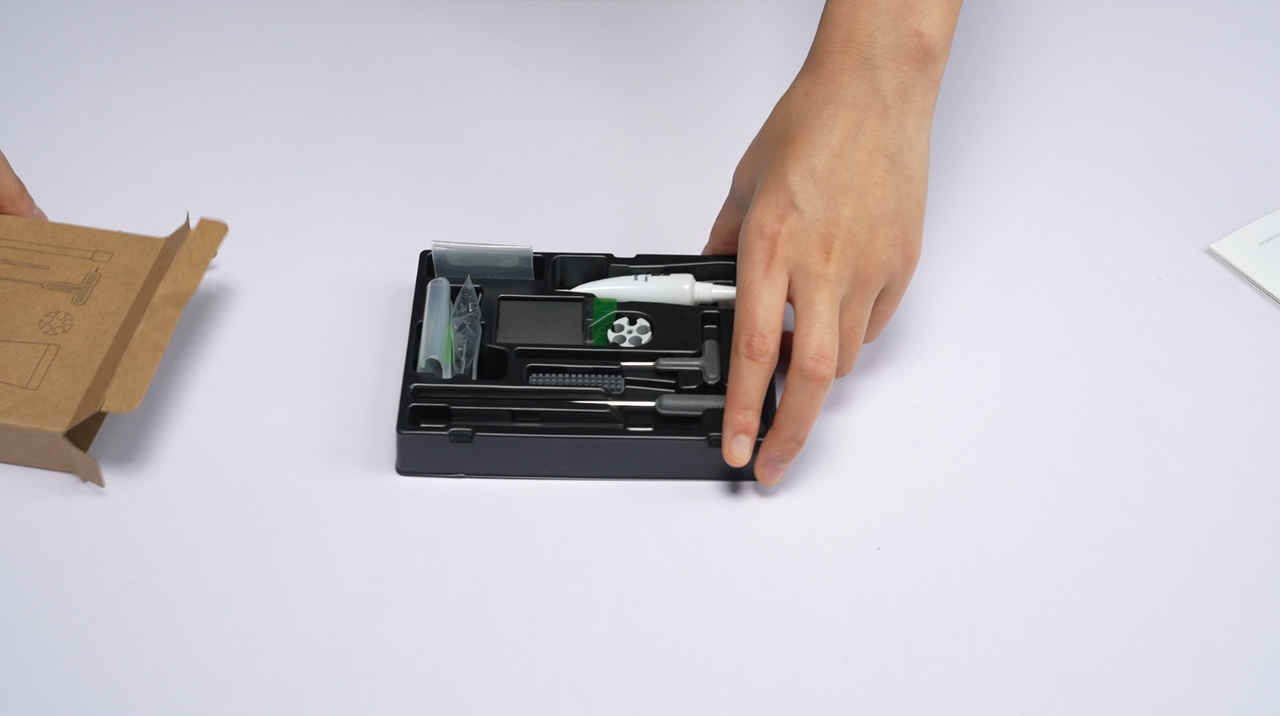

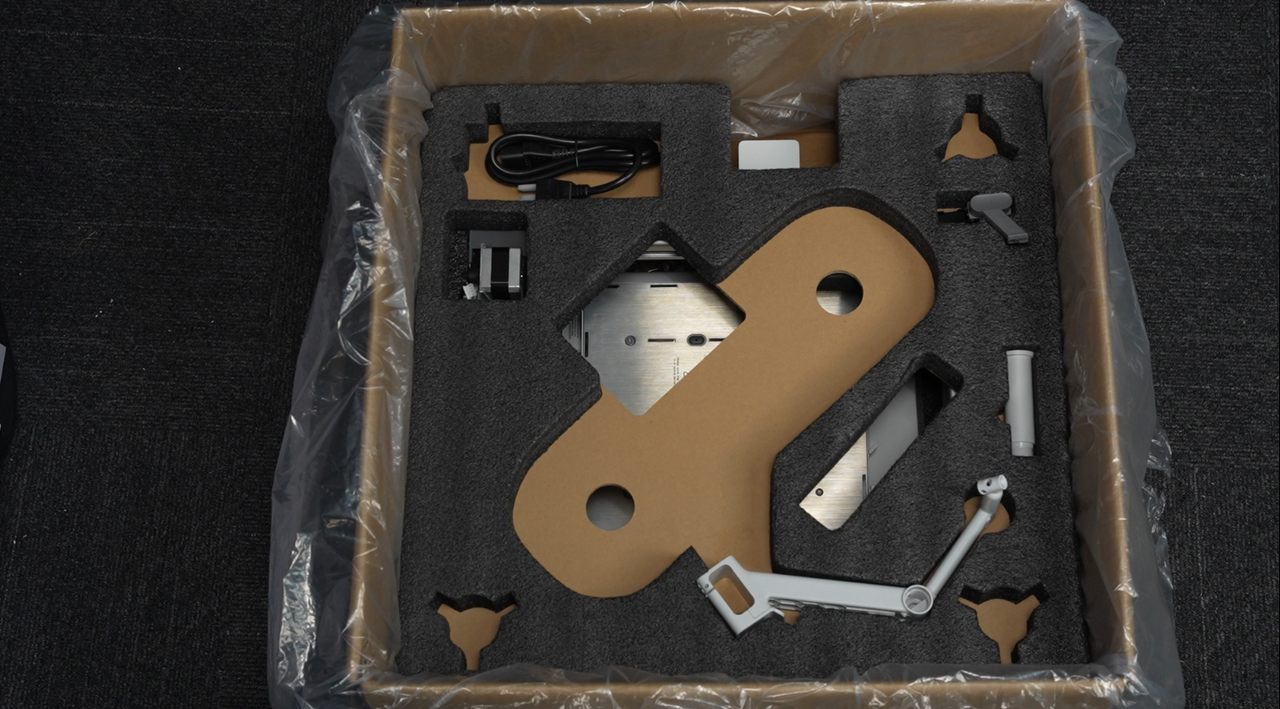

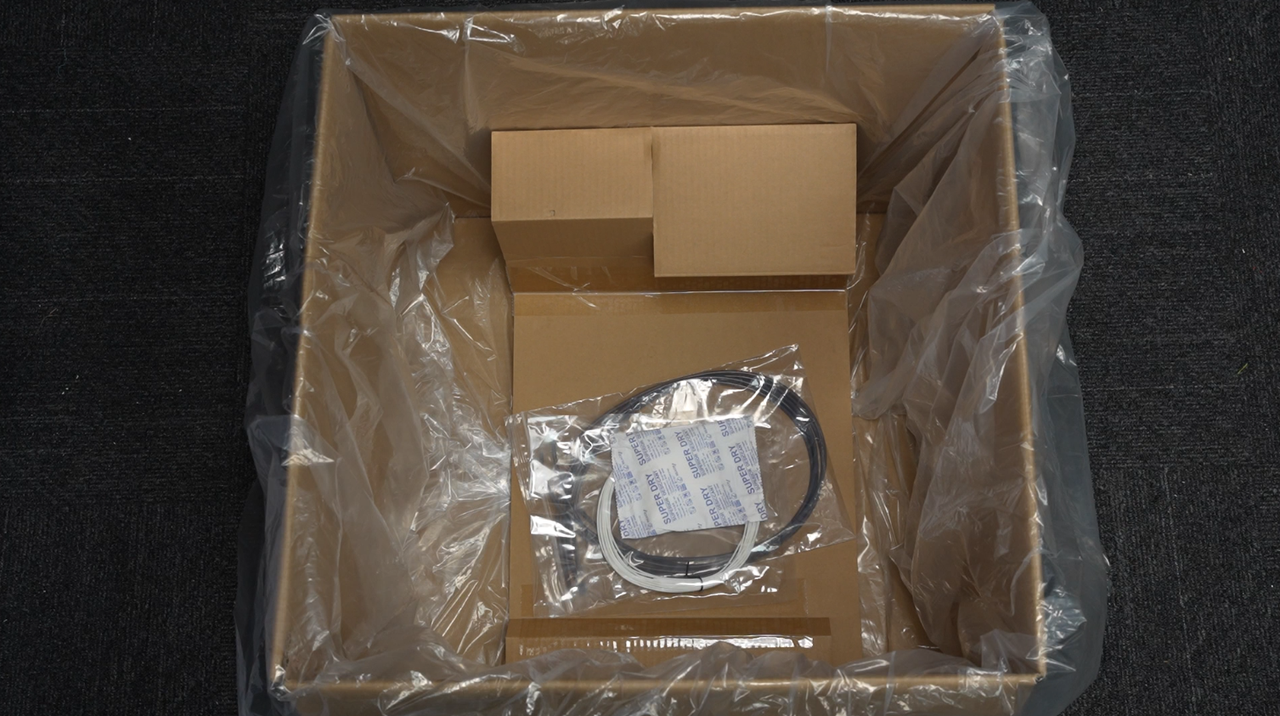

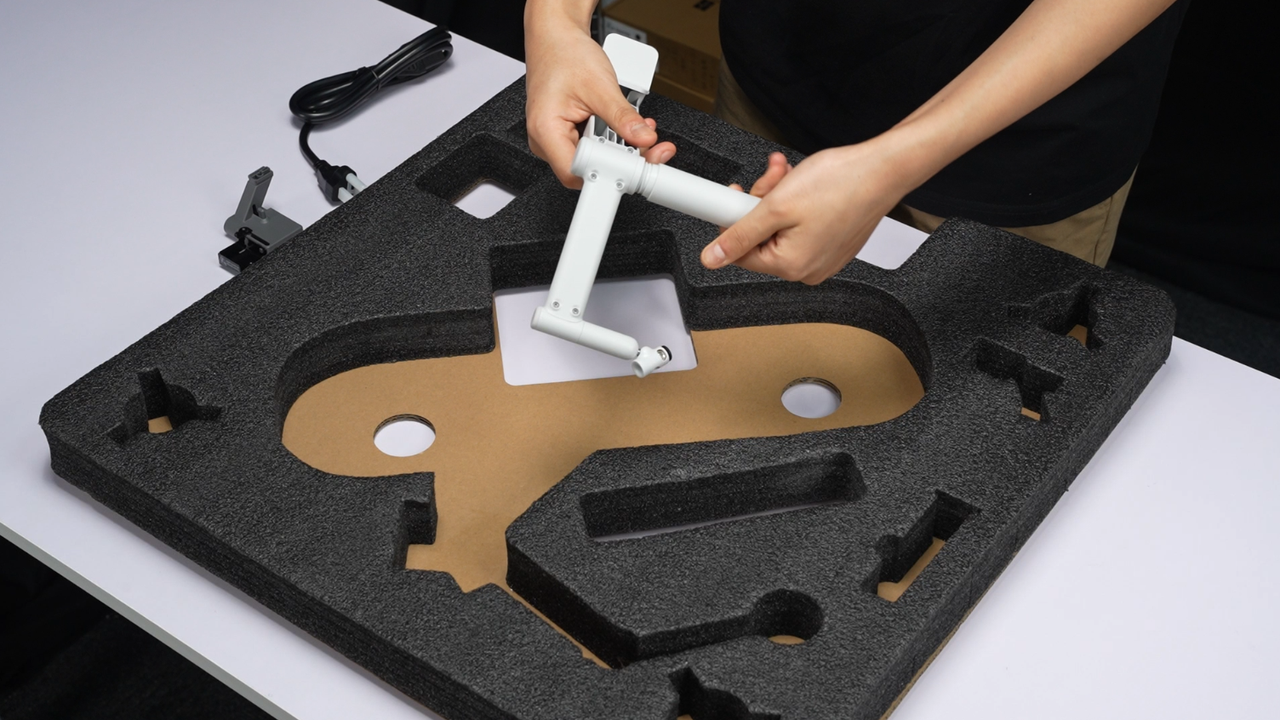

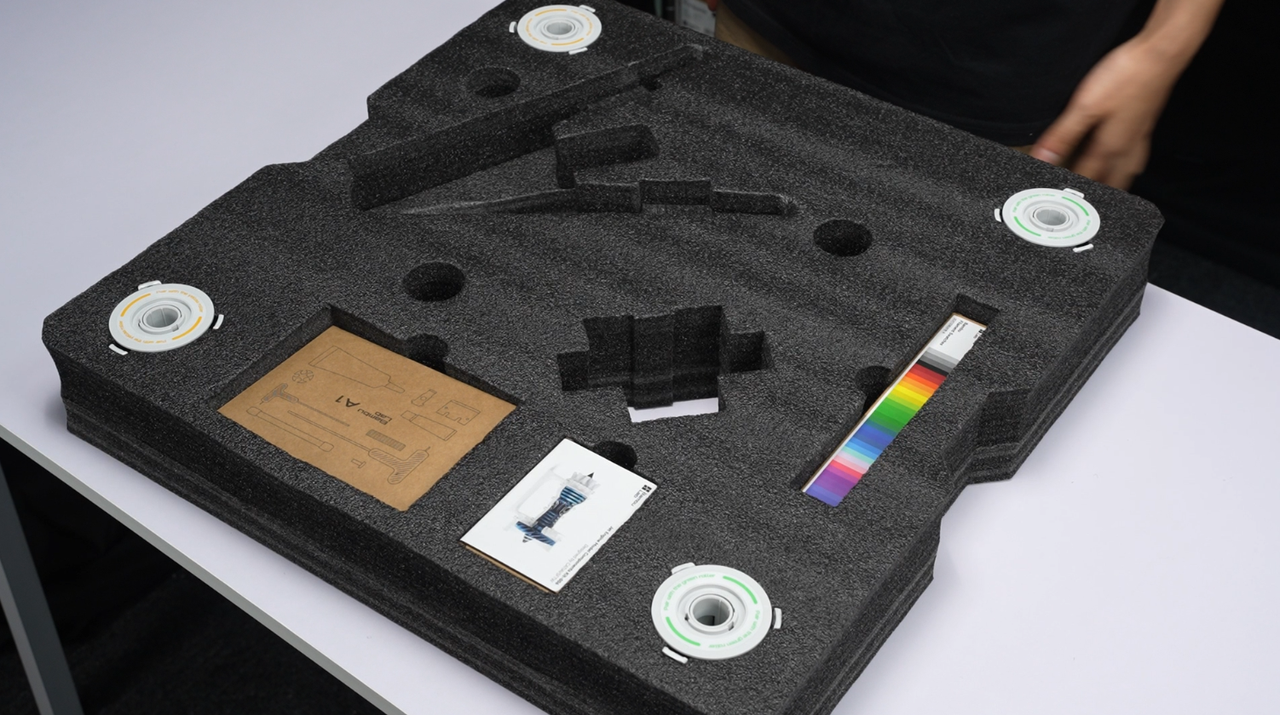

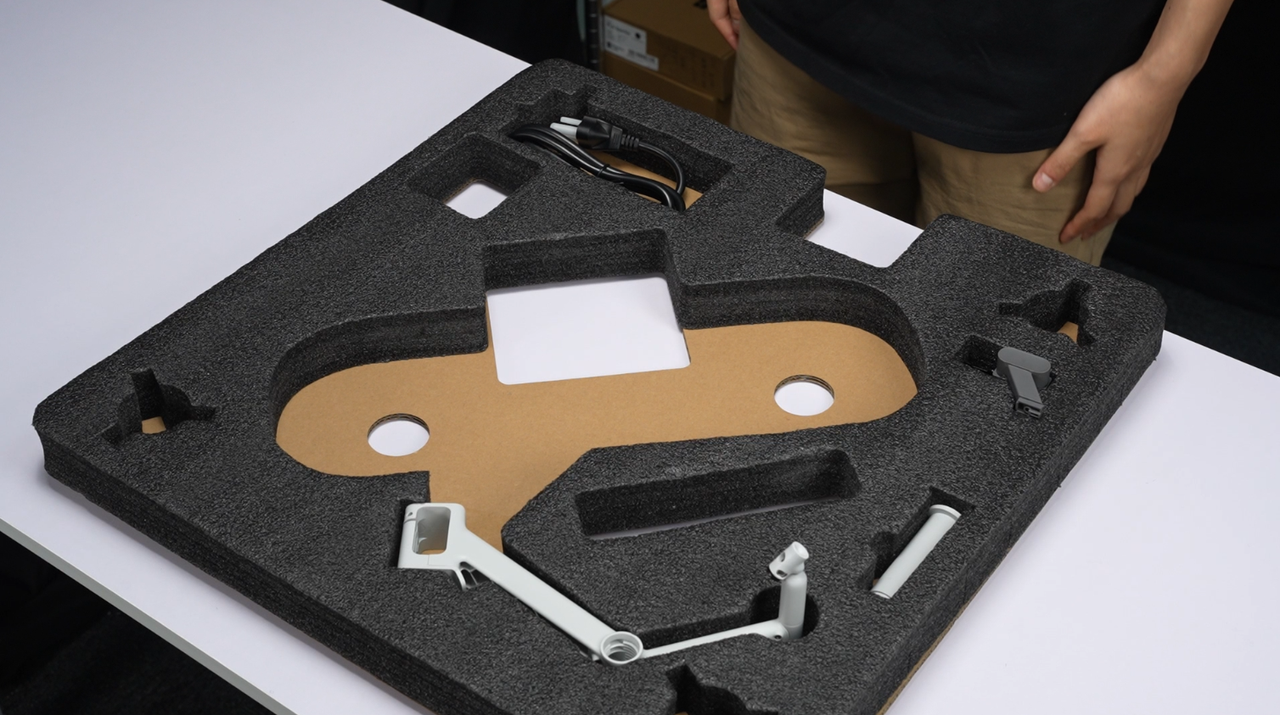

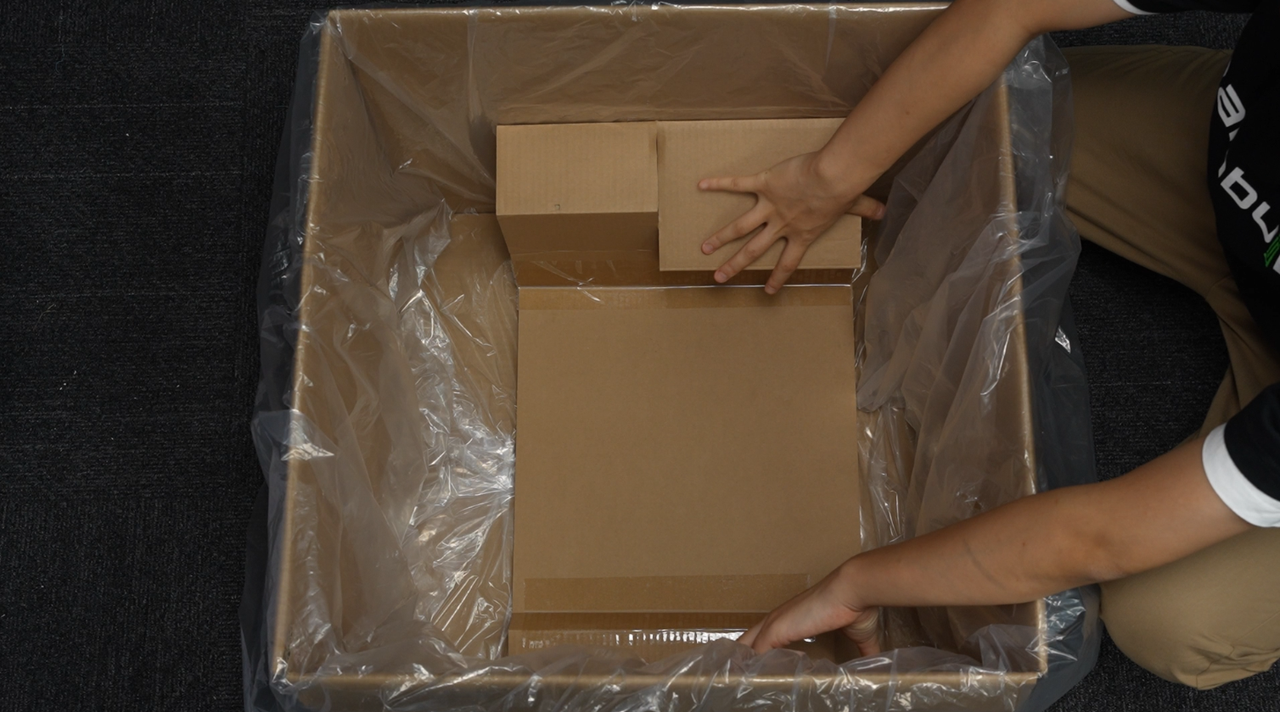

Trin 1: Monter tilbehørsæsken, og hvis den er til stede, drej og skru den eksterne filamentspoleholder af.

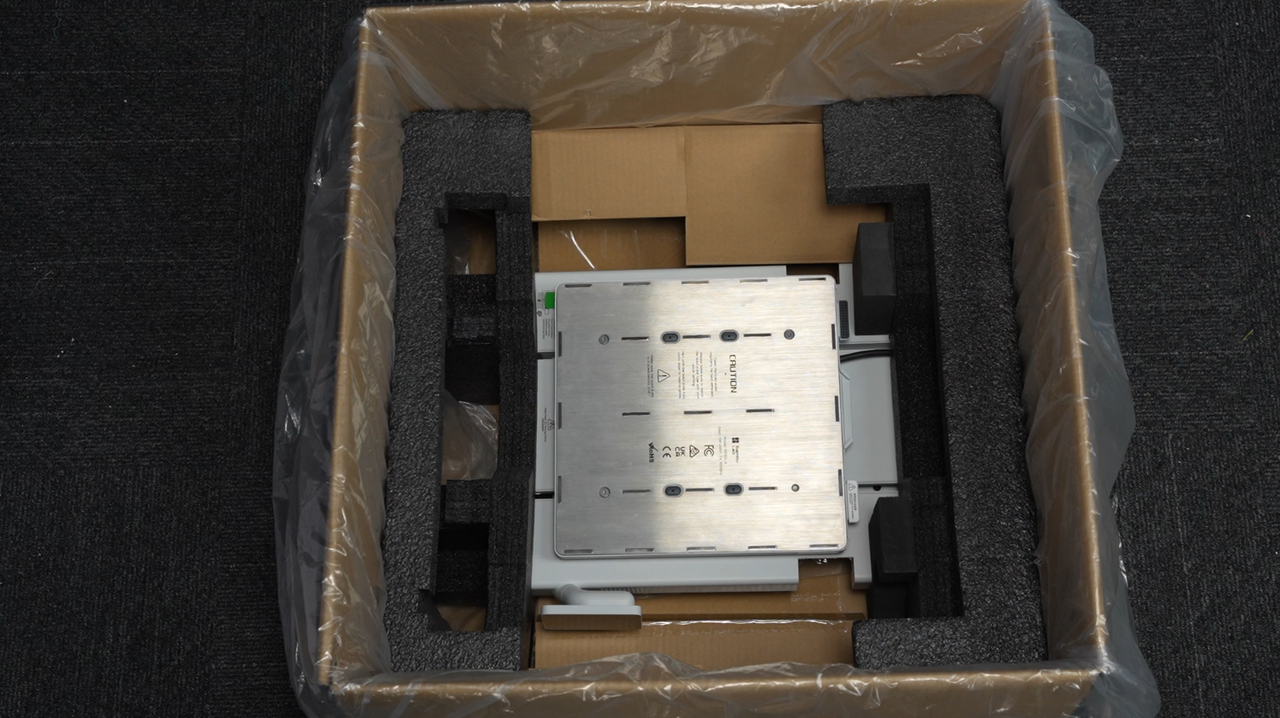

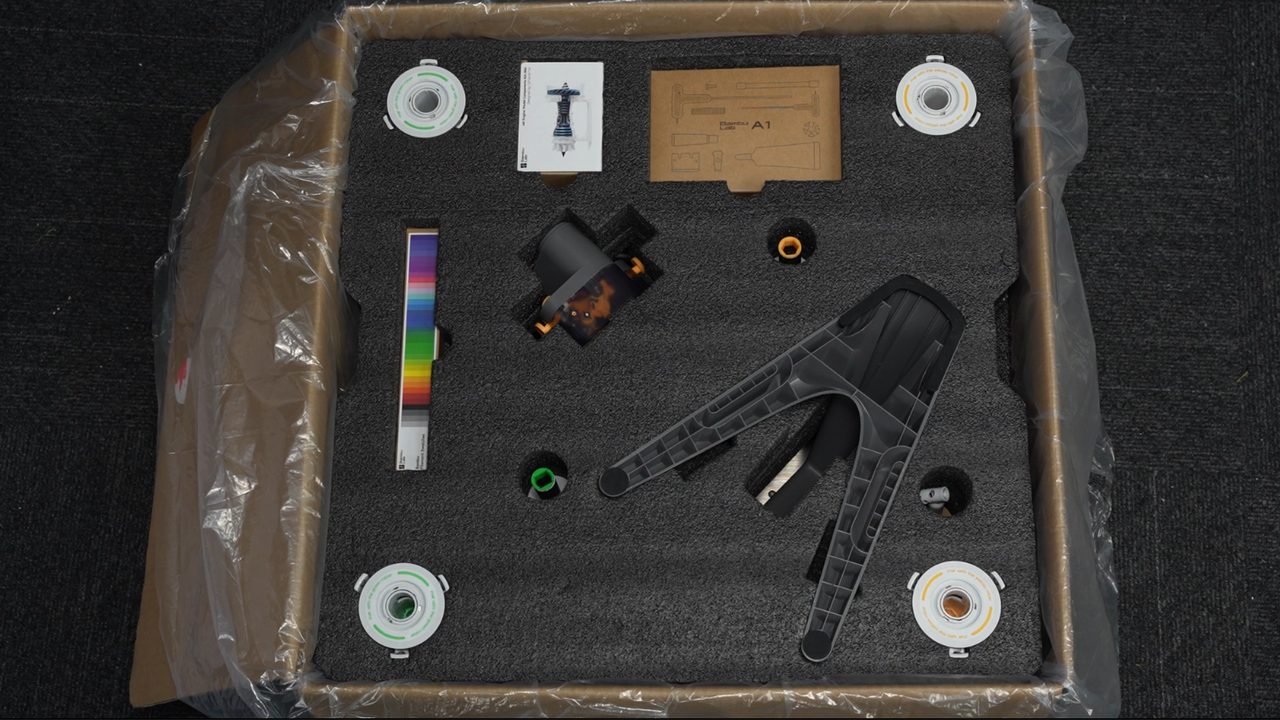

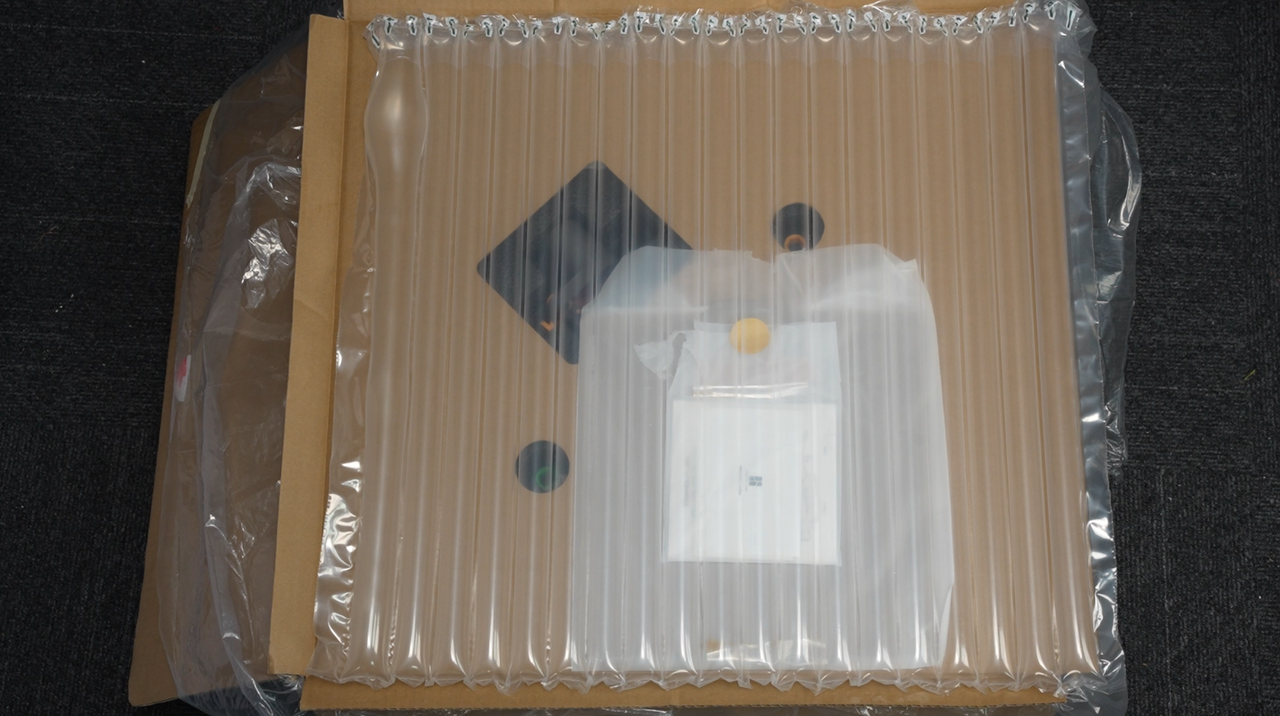

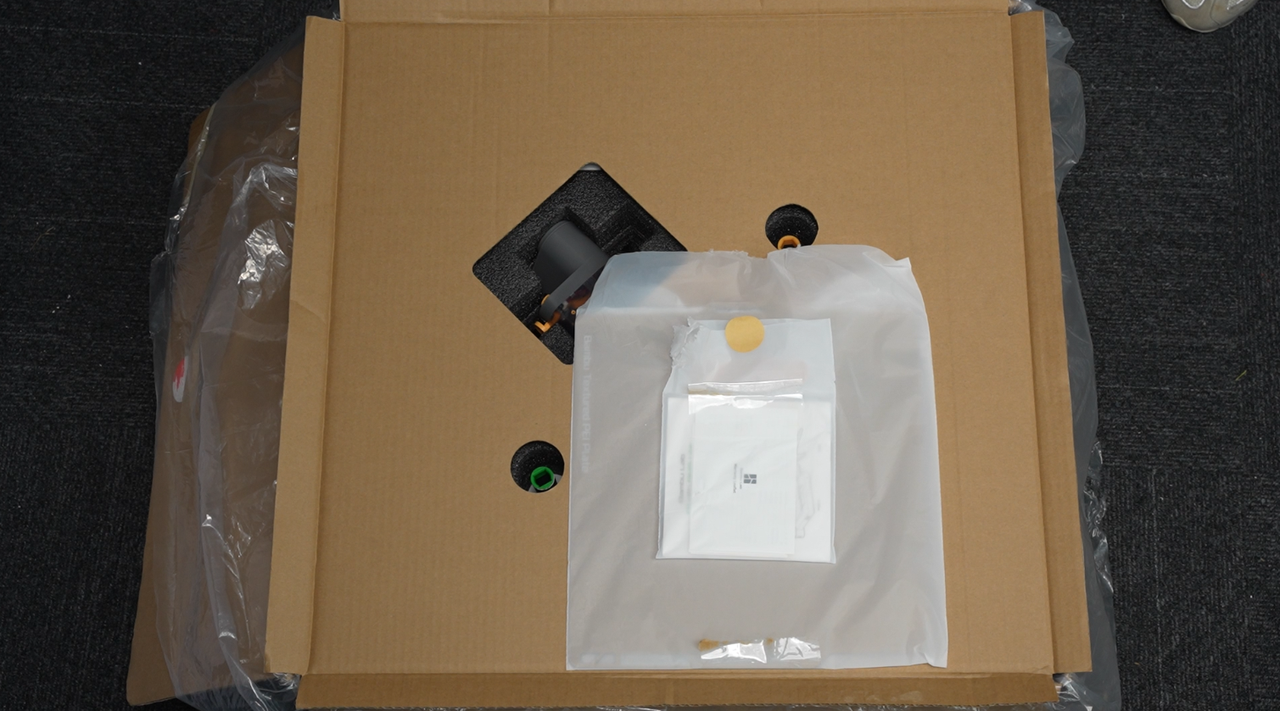

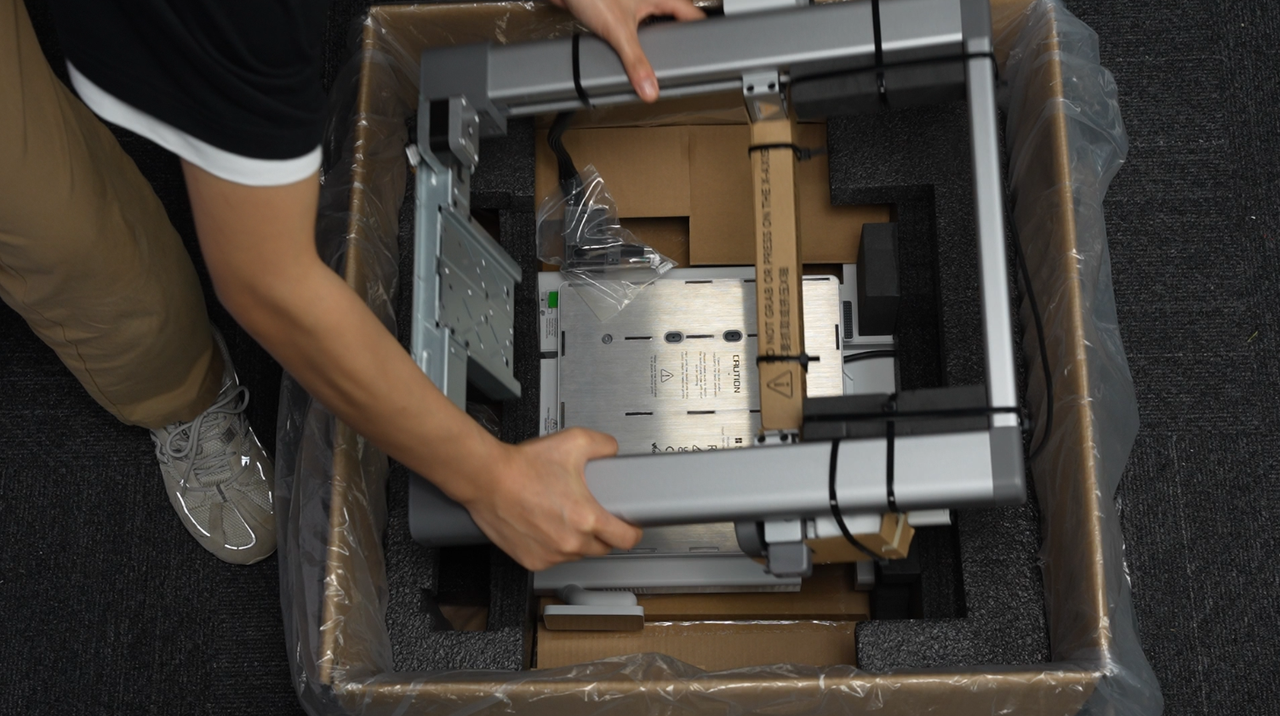

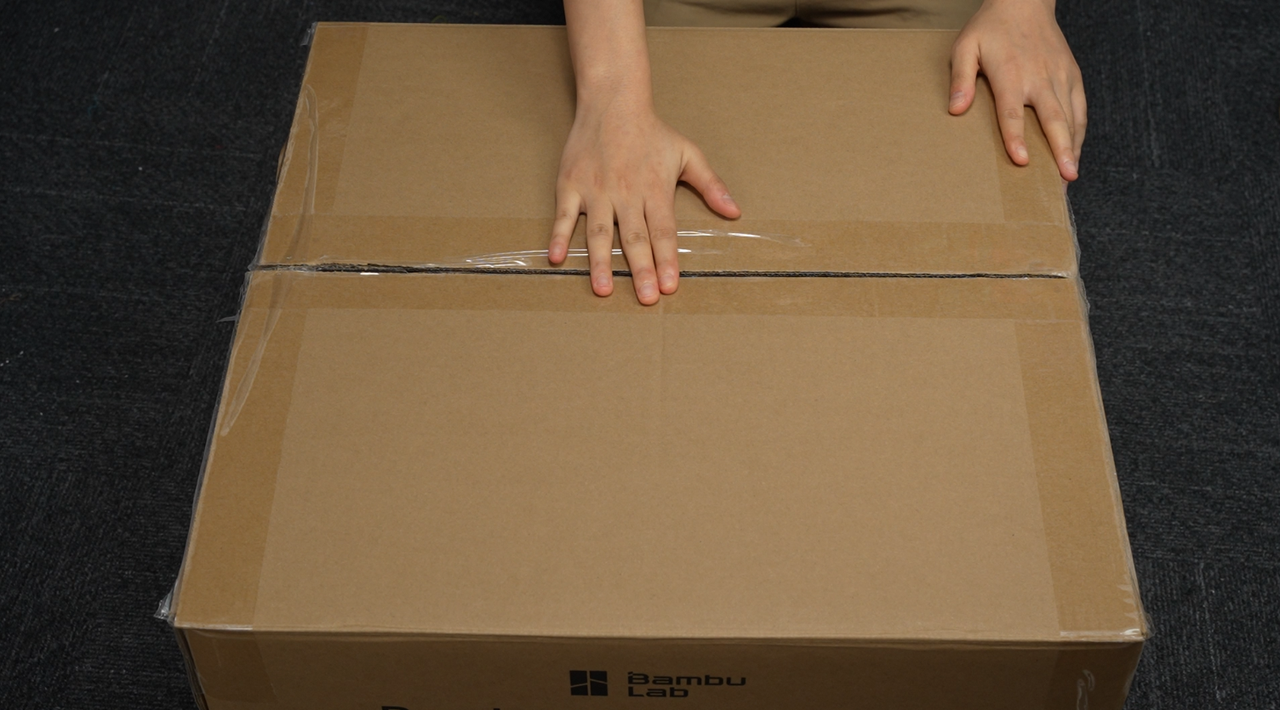

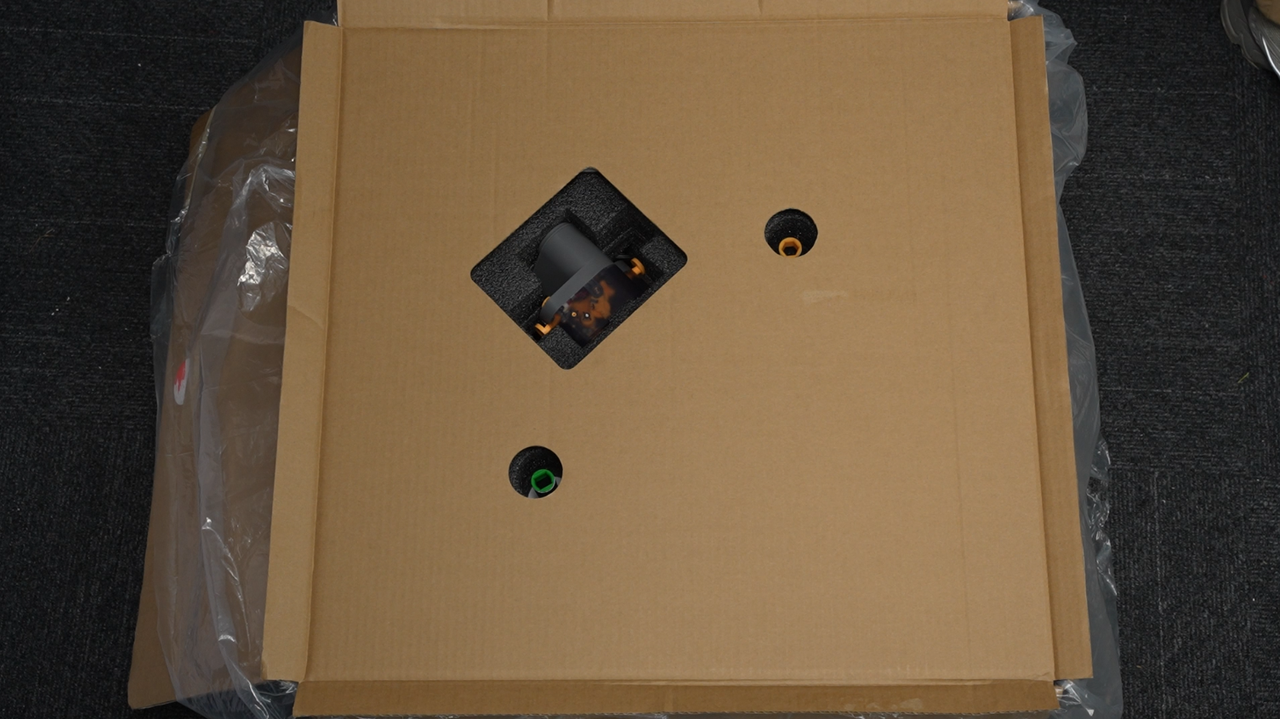

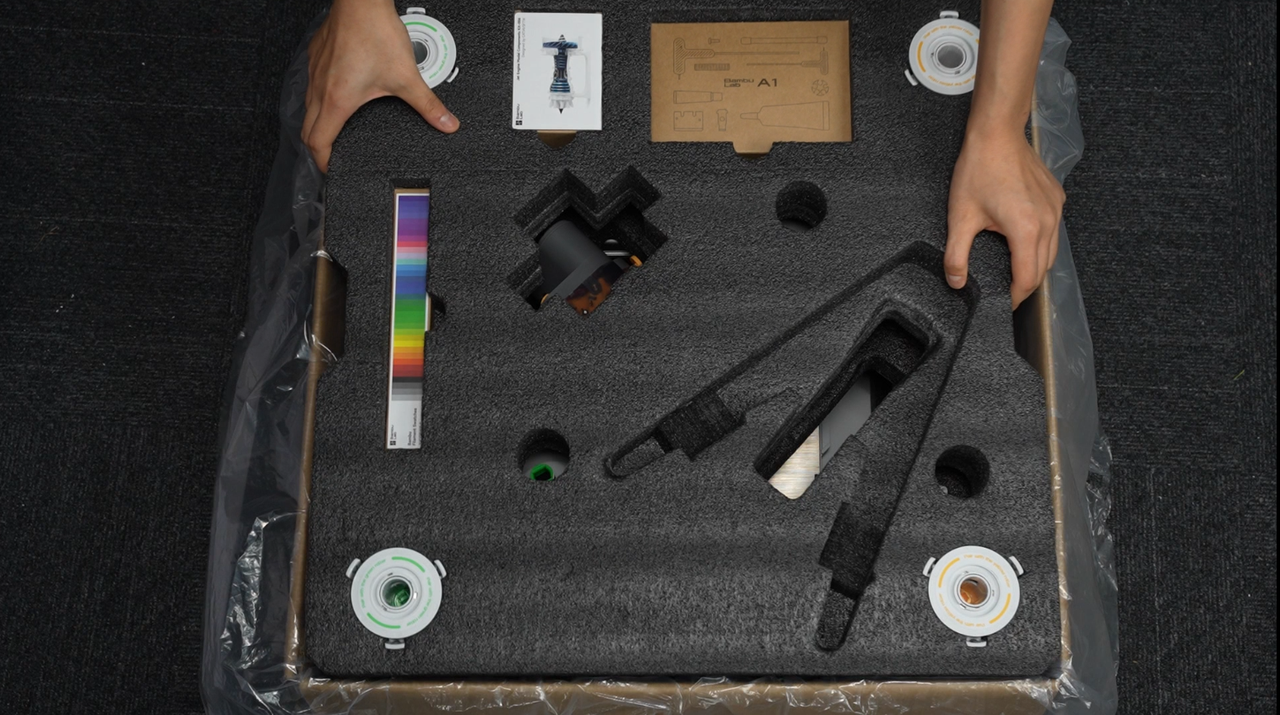

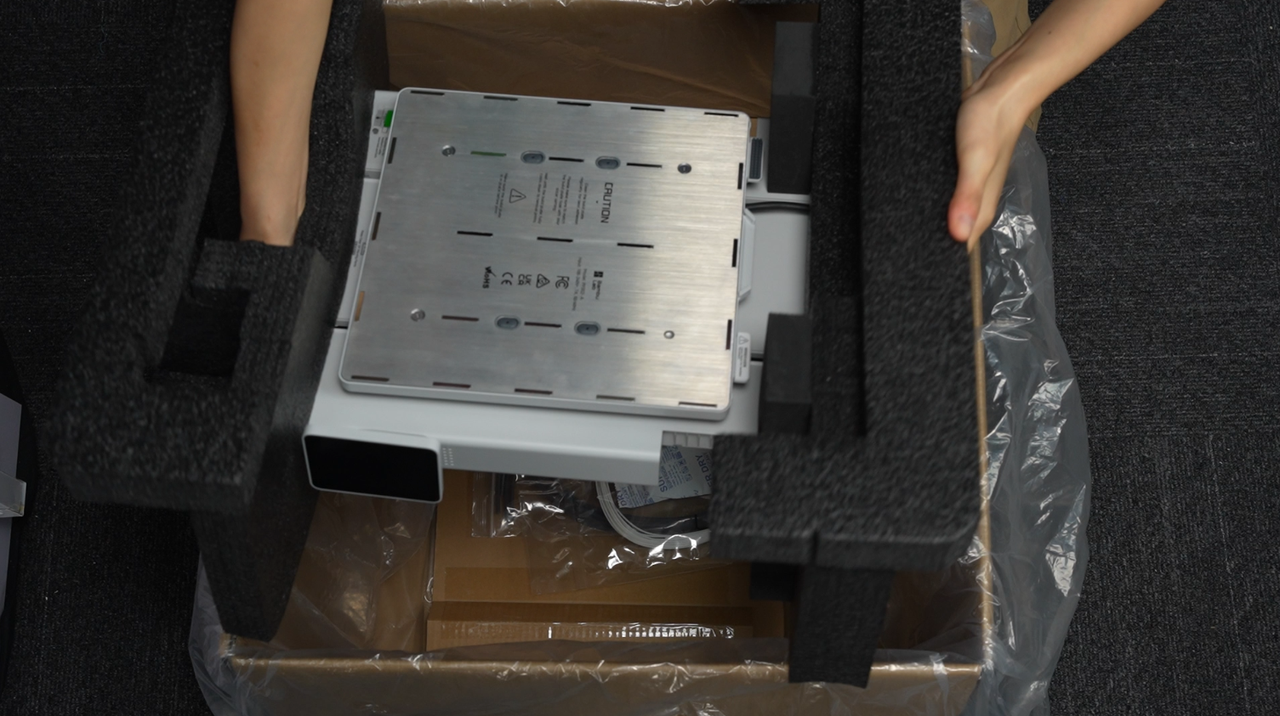

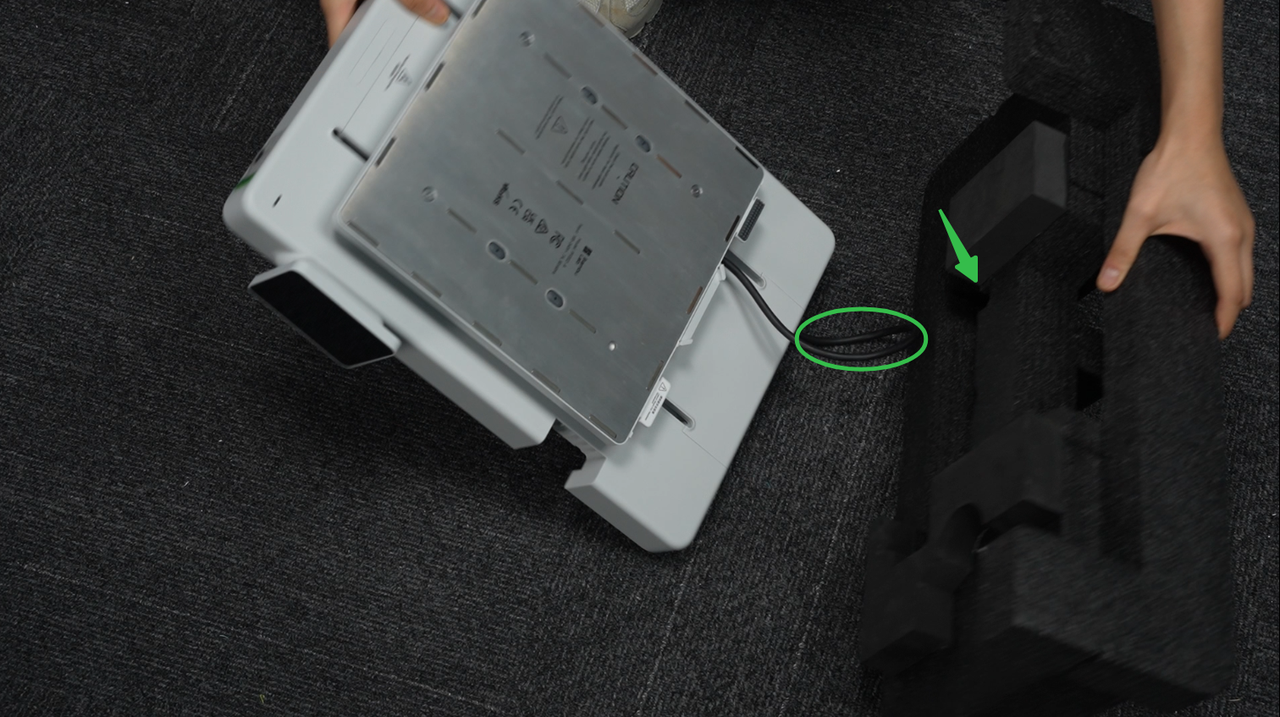

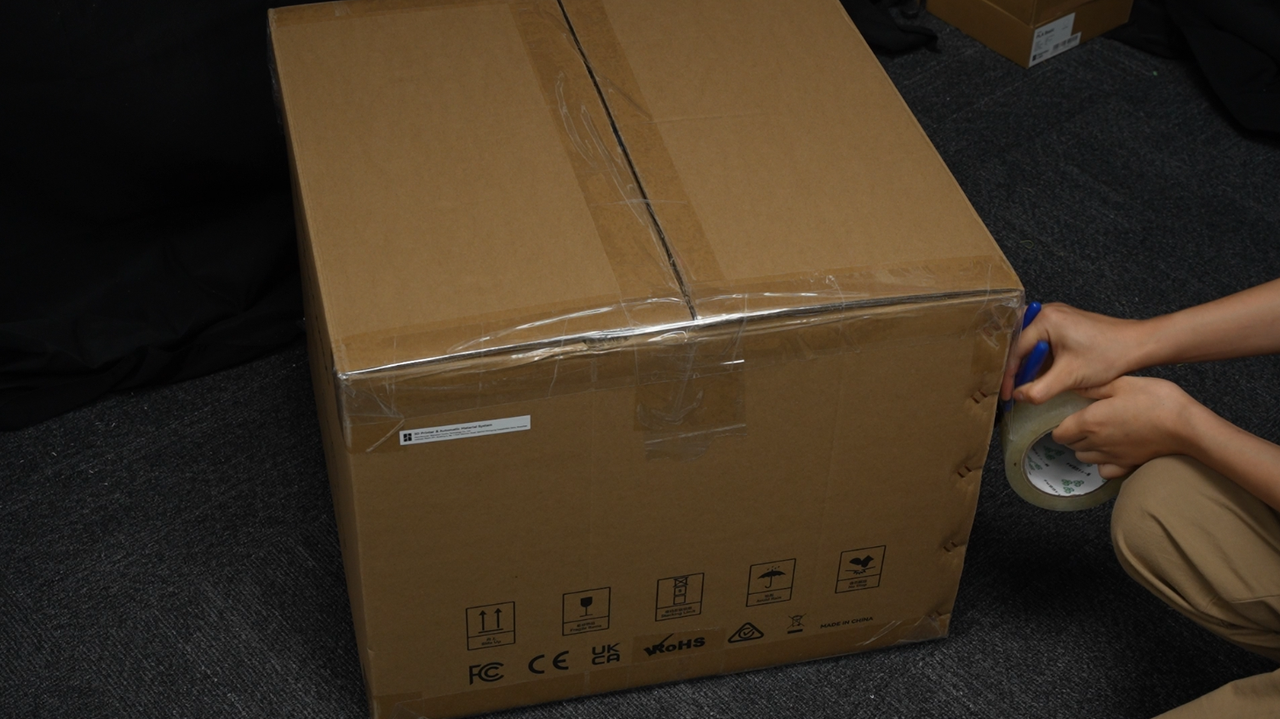

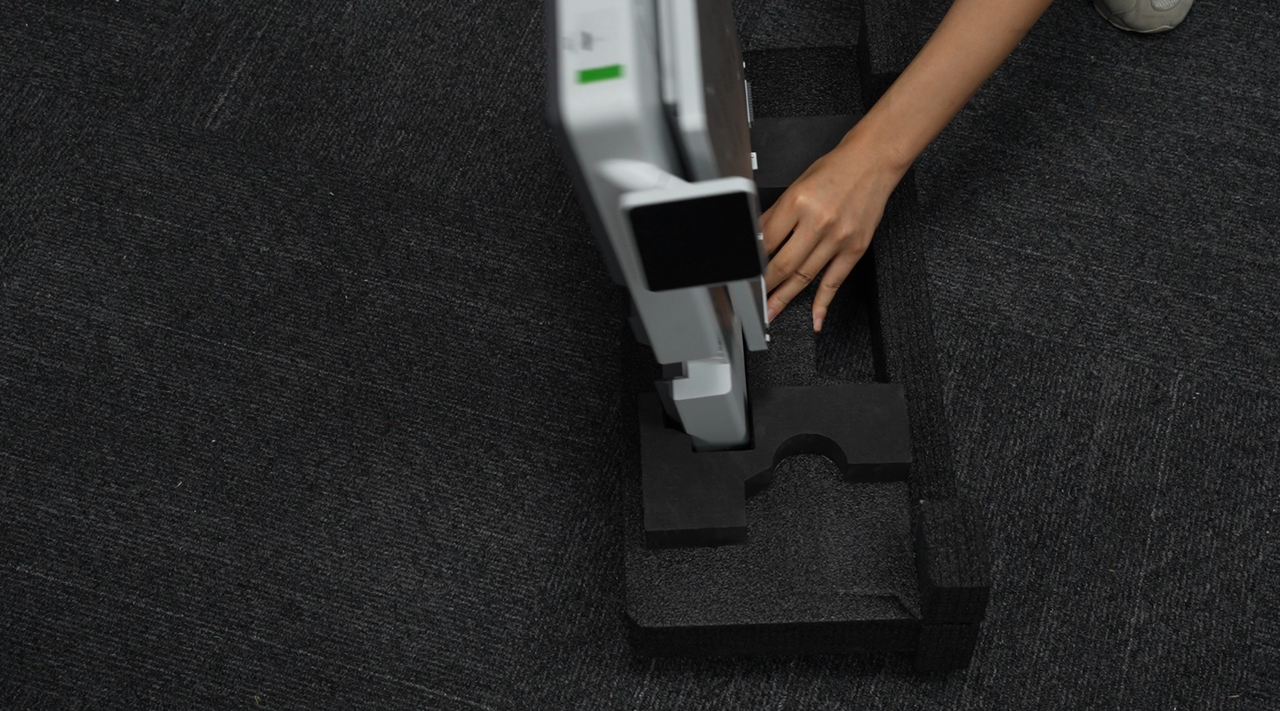

Trin 2: Monter beskyttelsesskummet, og tape kassen til
