Manual · Bambu Lab A1

A1 ordliste over dele og komponenter

Set forfra

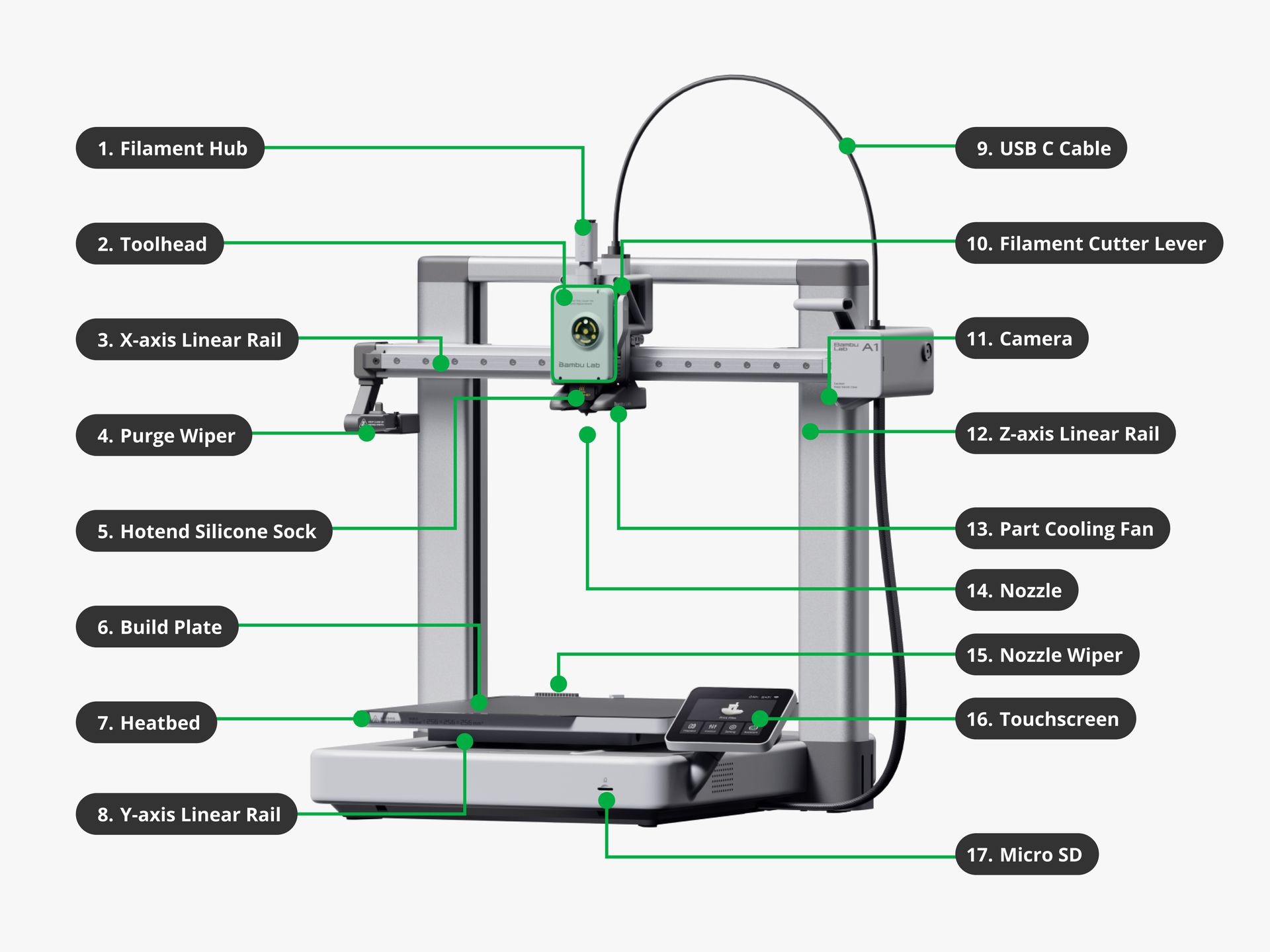

Bambu Lab A1 set forfra med nummererede dele og komponenter
1. Filament Hub Denne komponent bruges til at forbinde alle PTFE-slangerne til printhovedet. Den indeholder også filamentsensoren.
2. Printhoved (Toolhead) Denne komponent indeholder flere dele som ekstruderen, hotend, emnekøleblæseren, printhovedets printplade og ekstrudermotoren.
3. Lineær skinne til X-aksen Dette er den lineære skinne, der giver printhovedet en jævn bevægelse på X-aksen under print.
4. Purge Wiper Denne komponent hjælper med at fjerne udrenset filament før og under print.
5. Silikonesok til hotend Denne komponent sættes på hotenden for at holde den ren og bevare en stabil temperatur. Den giver også langvarig beskyttelse mod, at filament sætter sig fast på hotenden.
6. Byggeplade Denne komponent er den overflade, der hæftes magnetisk fast på varmebedet, og som modellen printes på.
7. Varmebed (Heatbed) Denne komponent bevæger sig på Y-aksen under print og holder byggepladen magnetisk på plads. Den indeholder også dyseaftørrerne.
8. Lineær skinne til Y-aksen Dette er den lineære skinne, der giver varmebedet en jævn bevægelse på Y-aksen under print.
9. USB-C-kabel
Denne komponent forbinder printhovedet til bundkortet.
10. Greb til filamentskærer Denne komponent leverer den mekaniske skærekraft til filamentskærebladet.
11. Kamera Denne komponent gør det muligt at overvåge og se 3D-printet eksternt i Bambu Studio og Bambu Handy.
12. Lineær skinne til Z-aksen Dette er den lineære skinne, der giver X-aksen en jævn bevægelse på Z-aksen under print.
13. Emnekøleblæser Denne komponent køler de printede lag, så filamentet størkner hurtigt.
14. Dyse Denne komponent smelter filamentet, før printeren lægger lagene af den 3D-printede model.
15. Dyseaftørrer Denne komponent bruges til at rense dysen, før et printjob startes.
16. Touchskærm Denne komponent gør det muligt at betjene printeren via berøring og viser også information og fejlmeddelelser.
17. Micro SD-kort Dette er en hukommelsesenhed, der indeholder 3D-printfilerne, timelapse-videoer og logoplysninger.

Set fra siden

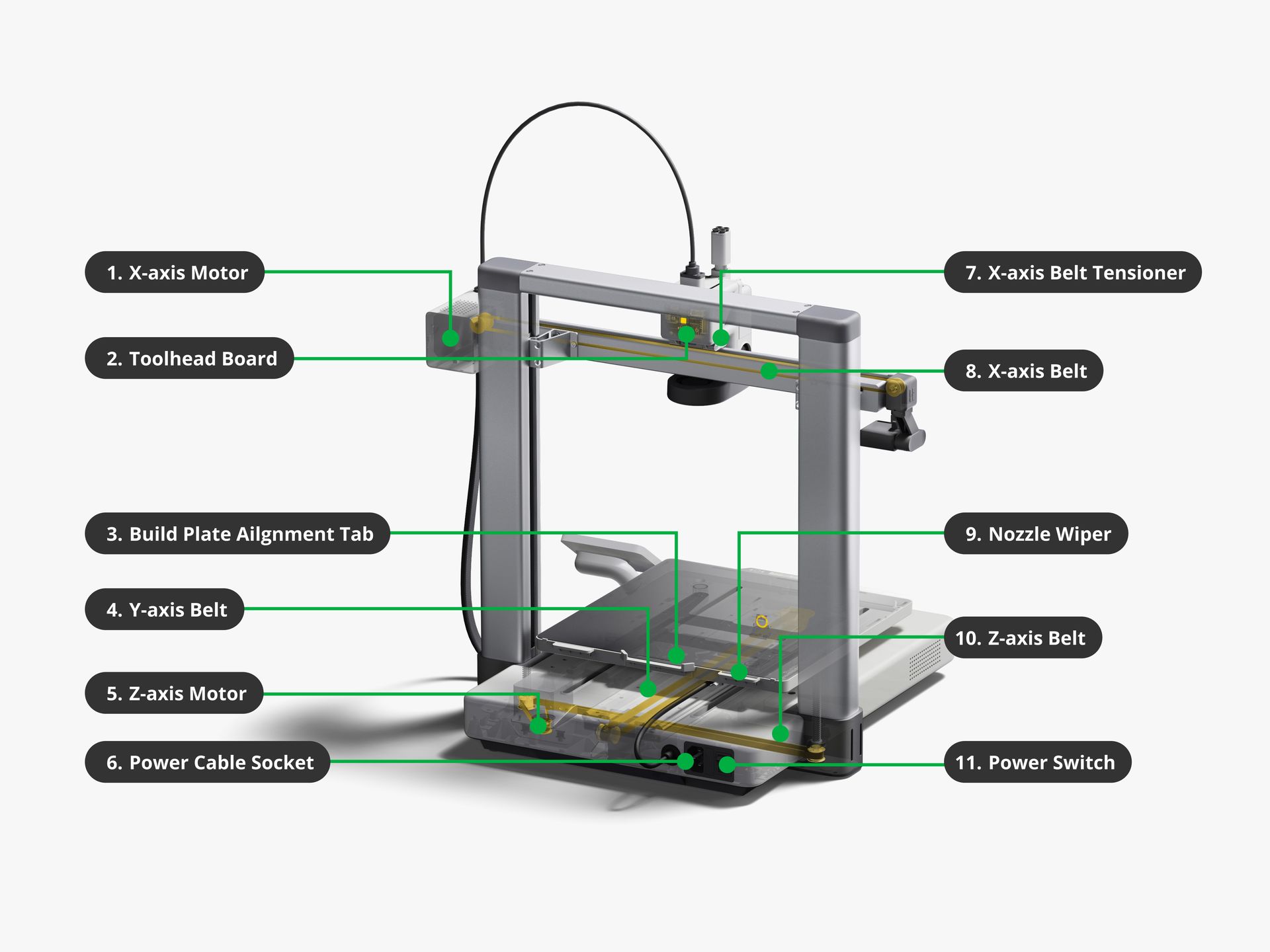

Bambu Lab A1 set fra siden med nummererede dele og komponenter
1. X-aksemotor Denne komponent bruges til at drive printhovedet i frem-og-tilbage-bevægelsen langs X-aksen.
2. Printhovedets printplade Denne komponent er printhovedets primære printplade, der giver forbindelse til printhovedets dele.
3. Justeringstap til byggeplade Dette er en del af varmebedet, der hjælper med at justere byggepladen.
4. Tandrem til Y-aksen Denne komponent overfører bevægelse til Y-akse-enheden og muliggør bevægelse i Y-retningen.
5. Z-aksemotor Denne komponent bruges til at drive Z-aksens tandrem og bevæge X-aksen op og ned.
6. Stik til strømkabel Denne komponent bruges til at tilslutte printeren til et strømkabel.
7. Remstrammer til X-aksen Denne komponent er transmissionskomponenten til X-akse-enheden, der giver bevægelse i X-retningen.
8. Tandrem til X-aksen Denne komponent er transmissionskomponenten til X-akse-enheden, der giver bevægelse i X-retningen.
9. Dyseaftørrer
Denne komponent bruges til at rense dysen, før et printjob startes.
10. Tandrem til Z-aksen Denne komponent drives af Z-aksemotoren og synkroniserer Z-aksens spindler, så X-aksen bevæges op og ned.
11. Tænd/sluk-knap Denne komponent bruges til at tænde og slukke printeren.

Printhovedet set

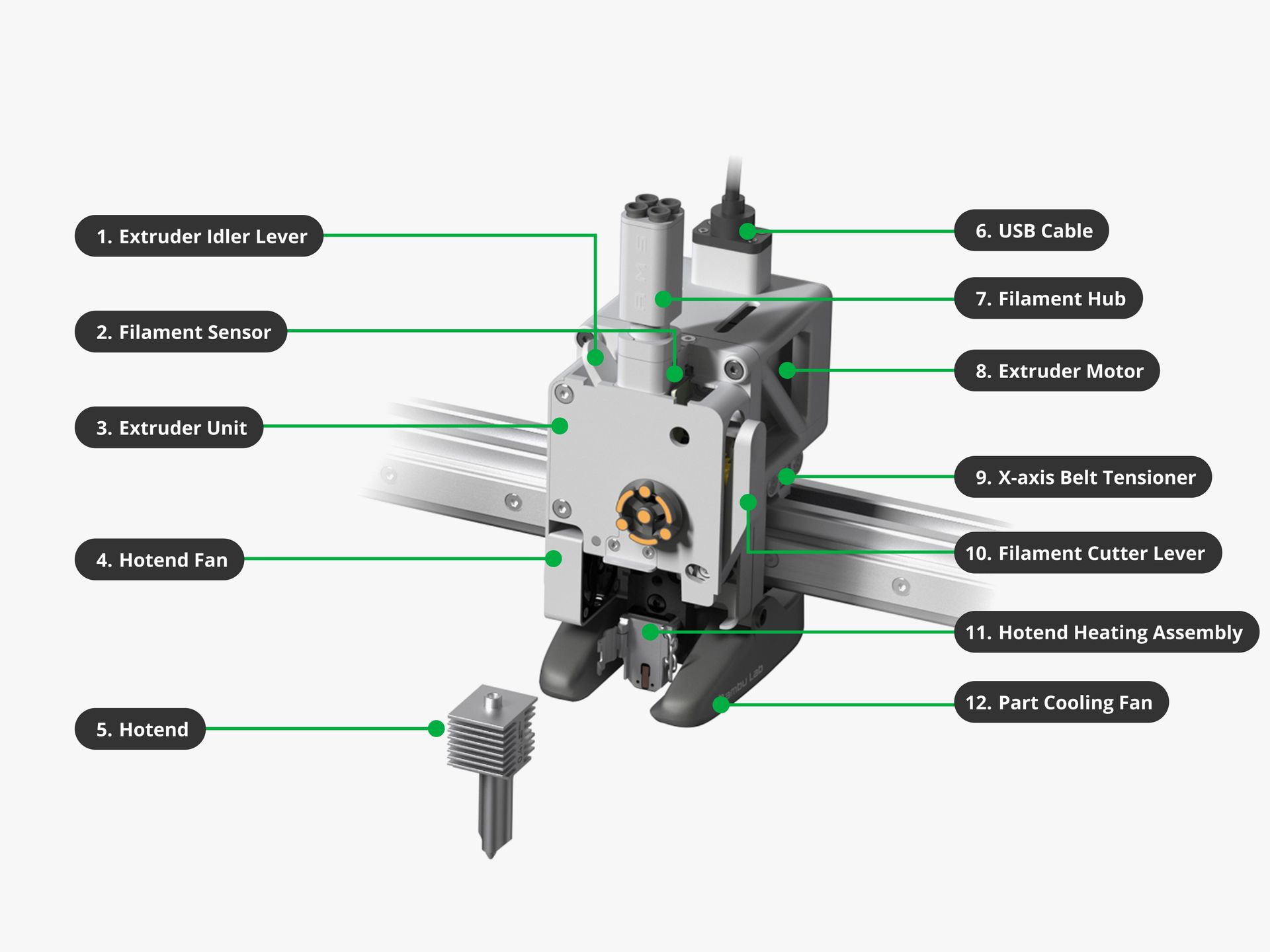

Bambu Lab A1 printhoved set med nummererede dele og komponenter
1. Greb til ekstruderens trykrulle Denne komponent bruges til at presse mod ekstruderens trykrulle for at hjælpe med ekstruderingen. Den er en del af ekstruderenheden.
2. Filamentsensor Denne komponent sidder inde i Filament Hub og registrerer filamentets bevægelse og tilstedeværelse.
3. Ekstruderenhed Dette er den komponent, der styrer filamentets bevægelse og presser det gennem hotenden.
4. Hotend-blæser Denne komponent bruges til at køle både hotenden og varmeenheden.
5. Hotend Denne komponent smelter filamentet, før printeren lægger lagene af den 3D-printede model.
6. USB-kabel Denne komponent forbinder printhovedet til bundkortet.
7. Filament Hub Denne komponent bruges til at forbinde alle PTFE-slangerne til printhovedet. Den indeholder også filamentsensoren.
8. Ekstrudermotor Dette er motoren, der er monteret på ekstruderenheden, og som giver bevægelse til ekstruderens tandhjulsenhed.
9. Remstrammer til X-aksen
Denne komponent er transmissionskomponenten til X-akse-enheden, der giver bevægelse i X-retningen.
10. Greb til filamentskærer Denne komponent leverer den mekaniske skærekraft til filamentskærebladet.
11. Varmeenhed til hotend Denne komponent leverer varme til hotenden og muliggør samtidig et hurtigt skift, så den er nem at udskifte.
12. Emnekøleblæser Denne komponent køler de printede lag, så filamentet størkner hurtigt.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.

Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
