Deleliste

Tilknyttet deleliste

NR.	Beskrivelse	Billede	NR.	Beskrivelse	Billede

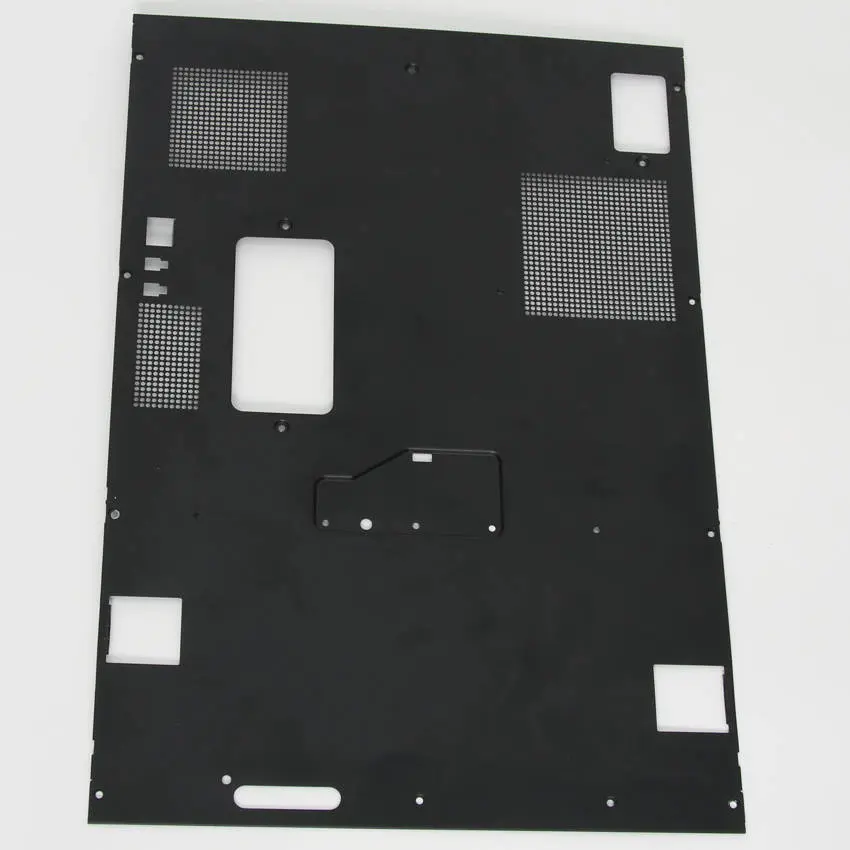

1	X1E bagre metalpanel		2	Affaldsskakt

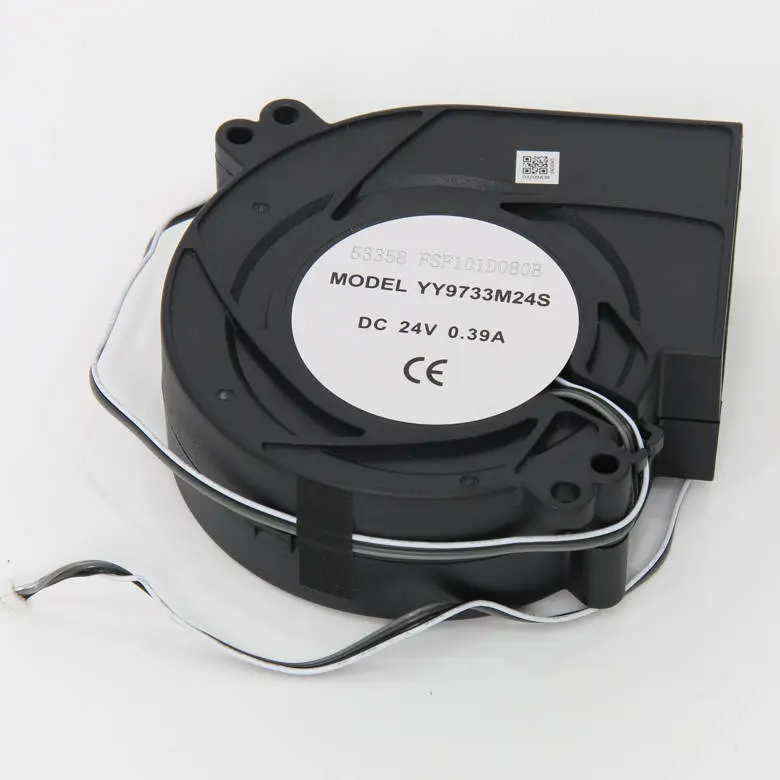

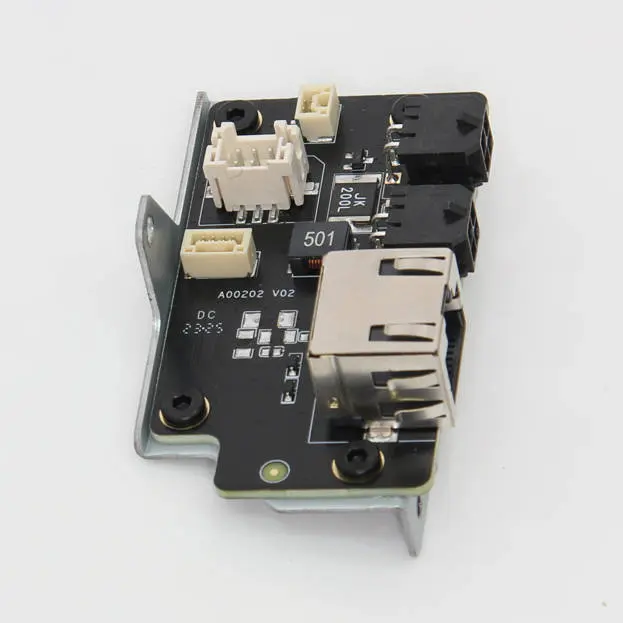

3	Kammertemperaturregulerende blæser		4	Netværksinterface og AMS-forbindelseskort

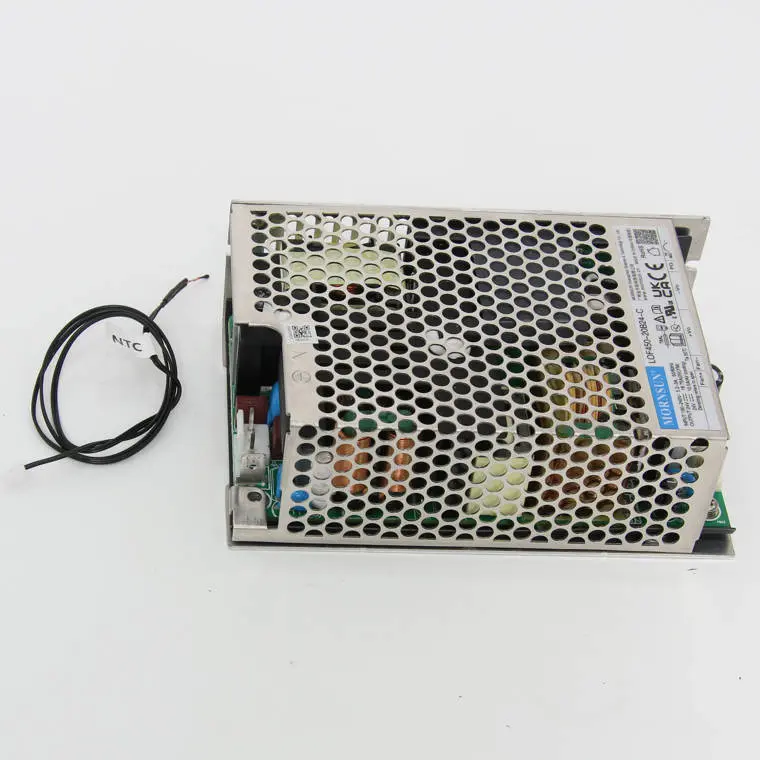

5	Strømkøleblæser		6	Intern strømforsyning (24 V 450 W)
7	NTC til strømforsyning (kabelpakning)

Skrueliste

Nødvendigt værktøj og materialer

H1,5/H2,0 unbrakonøgle

Stjerneskruetrækker

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren inden du udforer vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, da det kan forårsage kortslutning hvis printeren er tændt under sådant arbejde, hvilket kan fore til yderligere elektronikskade og sikkerhedsrisici.

Når du udforer vedligeholdelse eller fejlsøgning på printeren, kan det være nødvendigt at afmontere dele, herunder hotend'et. Denne proces kan blottætte ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de berorer hinanden eller andre metal- eller elektroniske komponenter mens printeren er tændt. Det kan skade printerens elektronik og forårsage yderligere skade.

Det er derfor afgørende at slukke printeren og frakoble den fra strømkilden inden vedligeholdelsesarbejde påbegyndes. Det forhindrer kortslutninger eller skade på printerens elektronik. Dermed undgår du potentiel skade på printerens elektroniske komponenter og sikrer at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Har du spørgsmål eller bekymringer om denne guide, åbn en ny sag på vores supportside og vi vil besvare den så hurtigt som muligt.

Adskillelse

Trin 1: Fjern bagpanelet

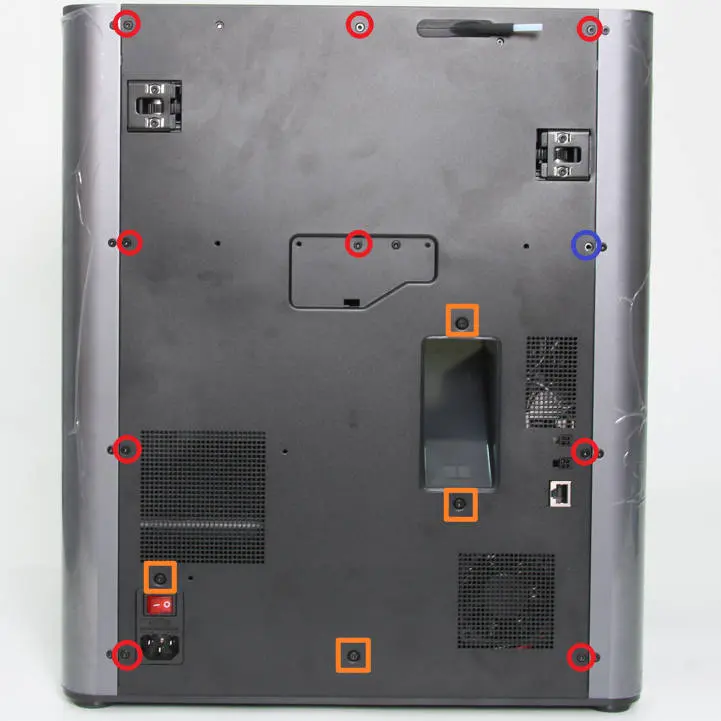

Fjern glasdækslet, og fjern derefter som vist i figur 1-1-1 de 9 skruer A, 4 skruer B og 1 skrue C med H2,0 unbrakonøglen.

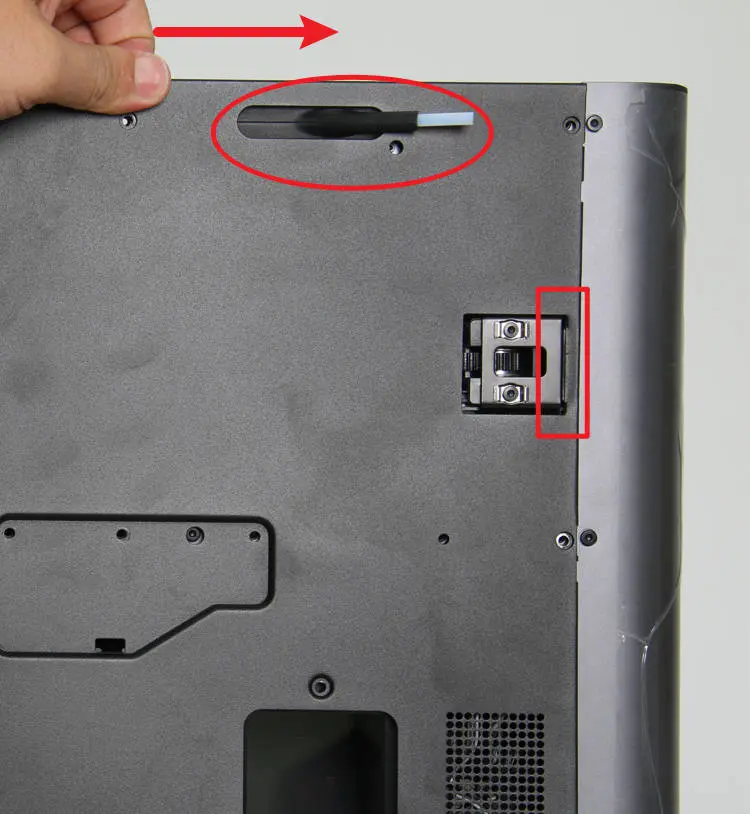

Som vist i figur 1-1-2, skub bagpanelet lidt til højre og løsn det fra spænderen i højre side.

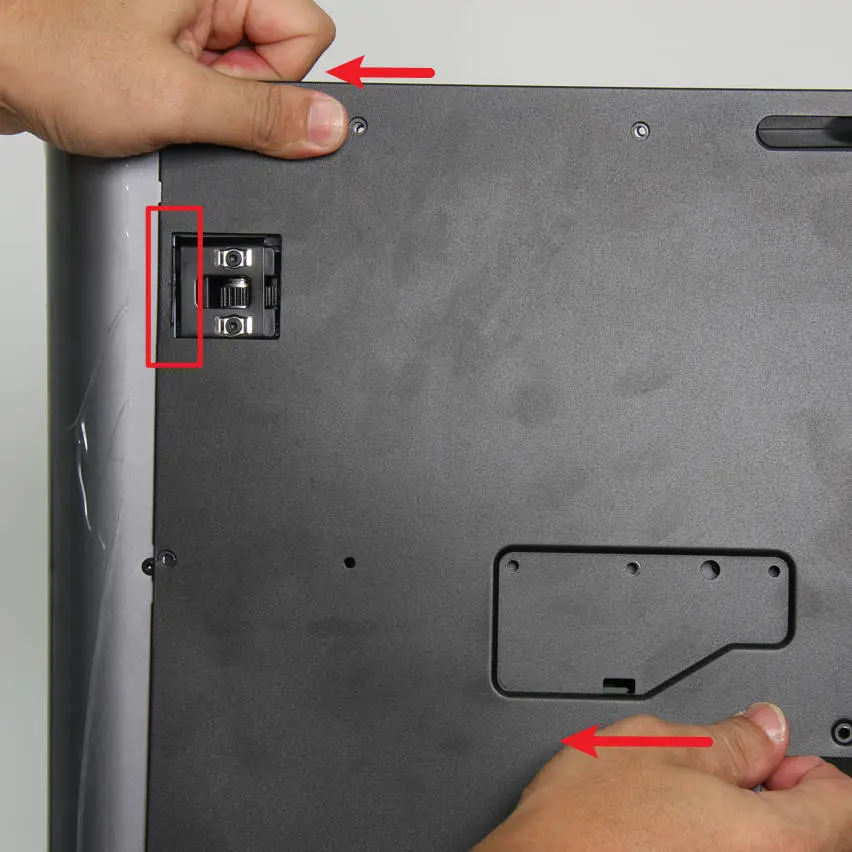

Som vist i figur 1-1-3, tryk til venstre, frigør bagpanelet fra den venstre spænder, og fjern bagpanelet.

Fig. 1-1-1	Fig. 1-1-2	Fig. 1-1-3

Trin 2: Fjern affaldsskakten

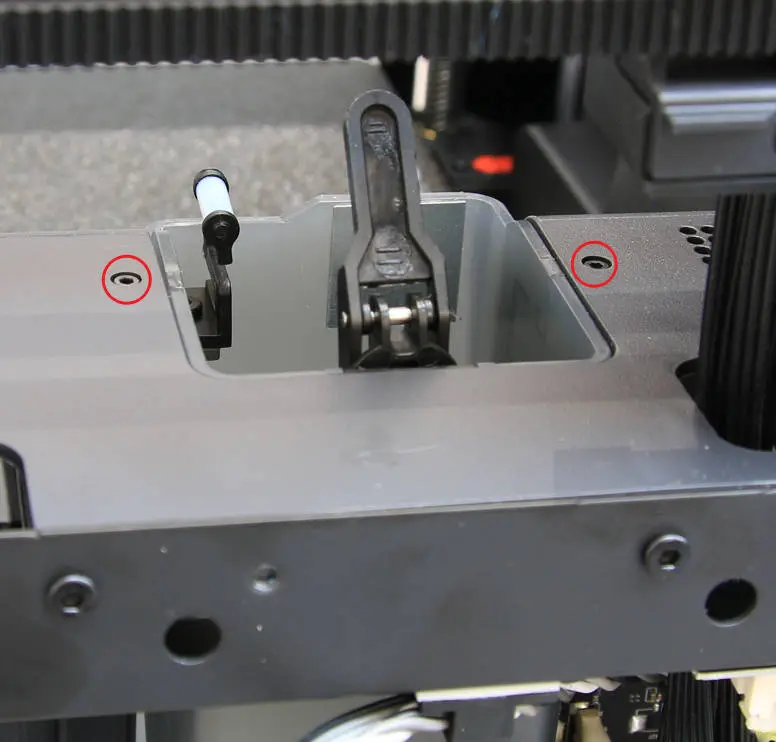

Som vist i figur 1-2-1, fjern de 2 skruer D med H1,5 unbrakonøglen.

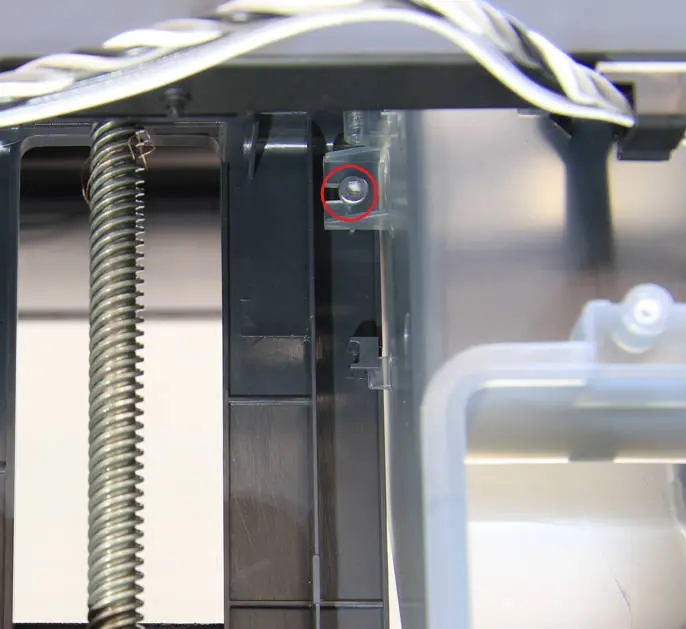

Som vist i figur 1-2-2, fjern 1 skrue E med H2,0 unbrakonøglen.

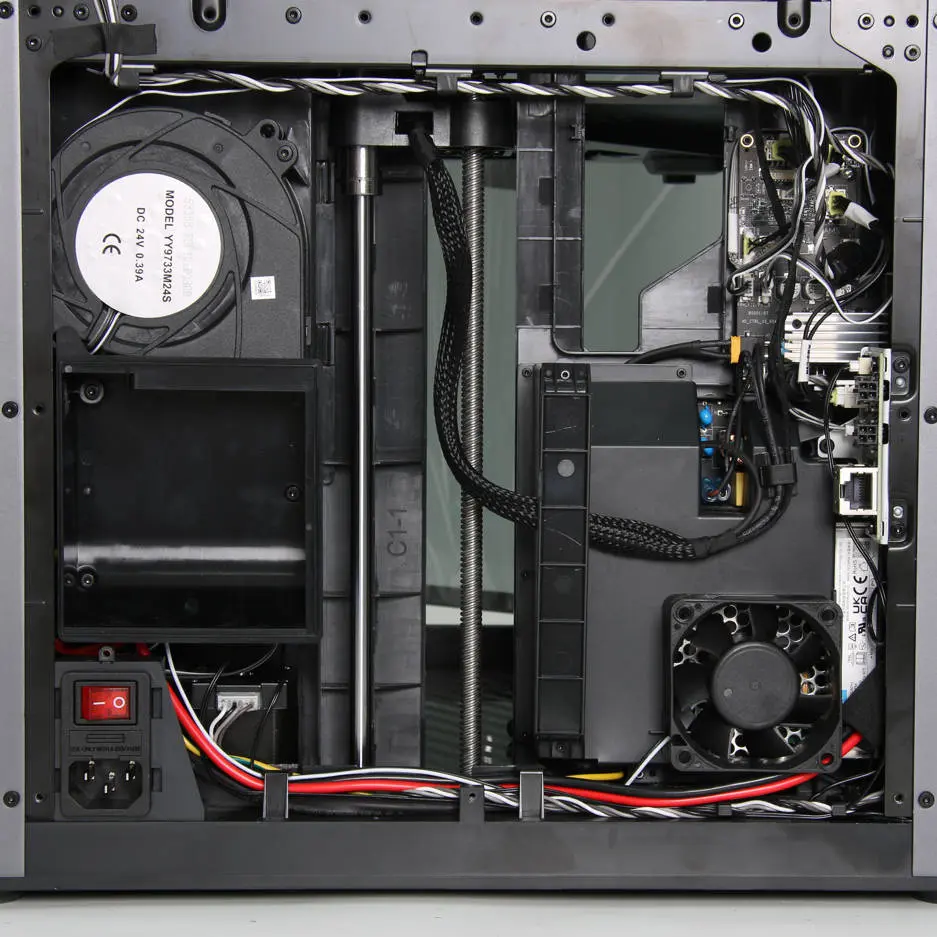

Fjern affaldsskakten som vist i figur 1-2-3.

Fig. 1-2-1	Fig. 1-2-2	Fig. 1-2-3

Trin 3: Fjern den kammertemperaturregulerende blæser

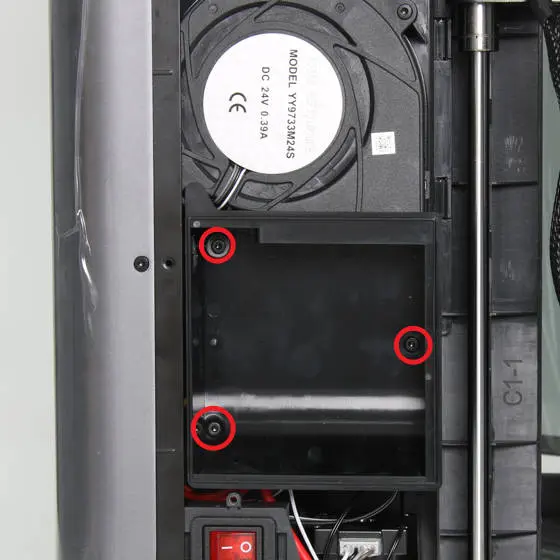

Som vist i figur 1-3-1, fjern de 3 skruer B med H2,0 unbrakonøglen og tag luftkanalen af.

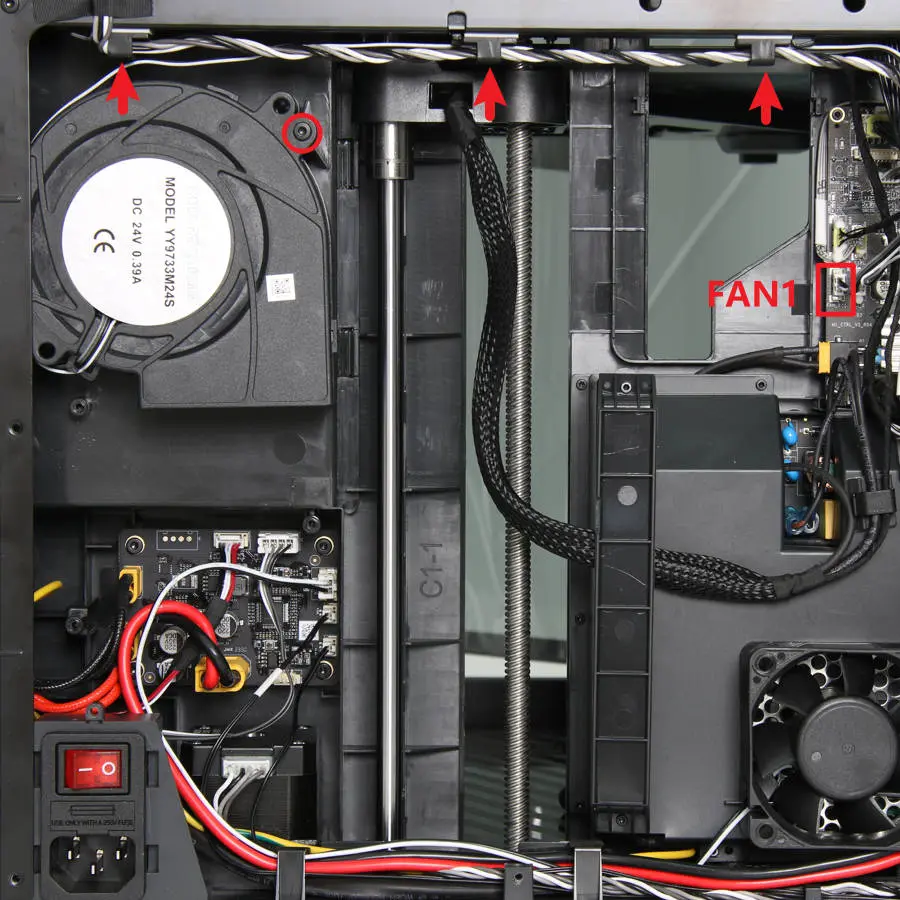

Som vist i figur 1-3-2, frakobl blæserforbindelsen fra interfacet mærket FAN1 på hovedkontrolkortet, løsn blæserkablet fra de tre kabelbindinger, og fjern 1 skrue F med H2,0 unbrakonøglen.

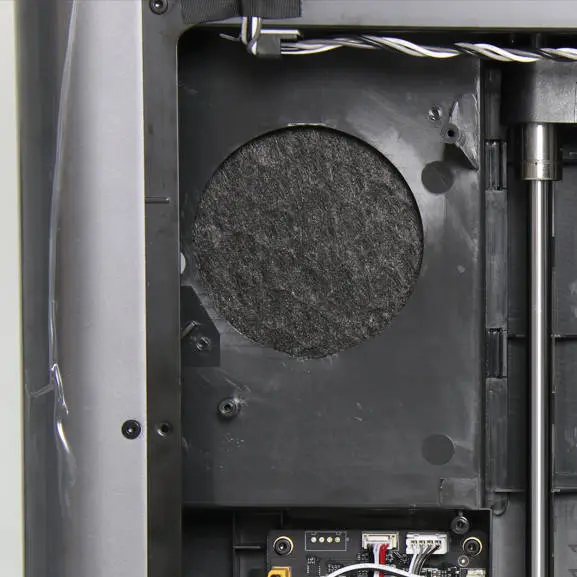

Fjern den kammertemperaturregulerende blæser som vist i figur 1-3-3.

(Du behøver kun at fjerne luftkanalen når du udskifter strømforsyningen)

Fig. 1-3-1	Fig. 1-3-2	Fig. 1-3-3

Trin 4: Fjern netværksinterfacet og AMS-forbindelseskortet

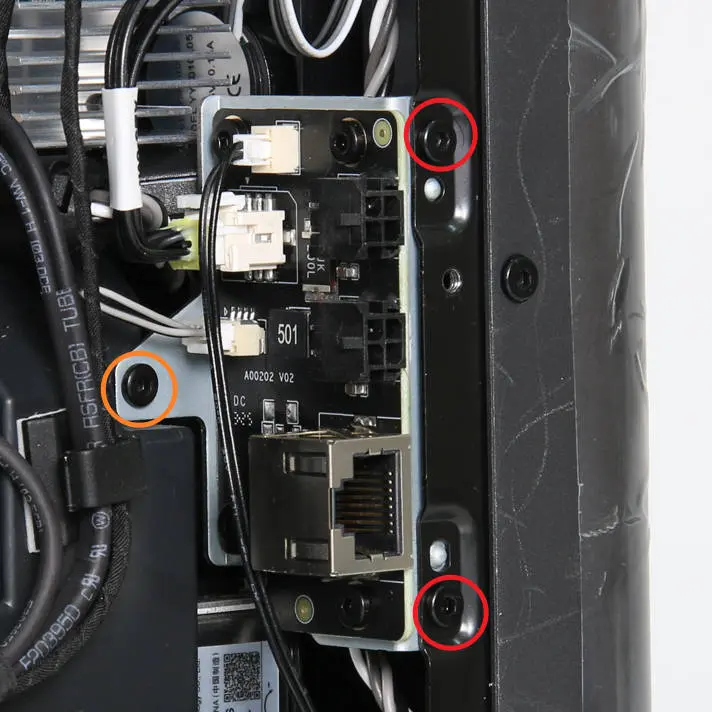

Som vist i figur 1-4-1, fjern 2 skruer G og 1 skrue F med H2,0 unbrakonøglen for at løsne kortet med holdepladen.

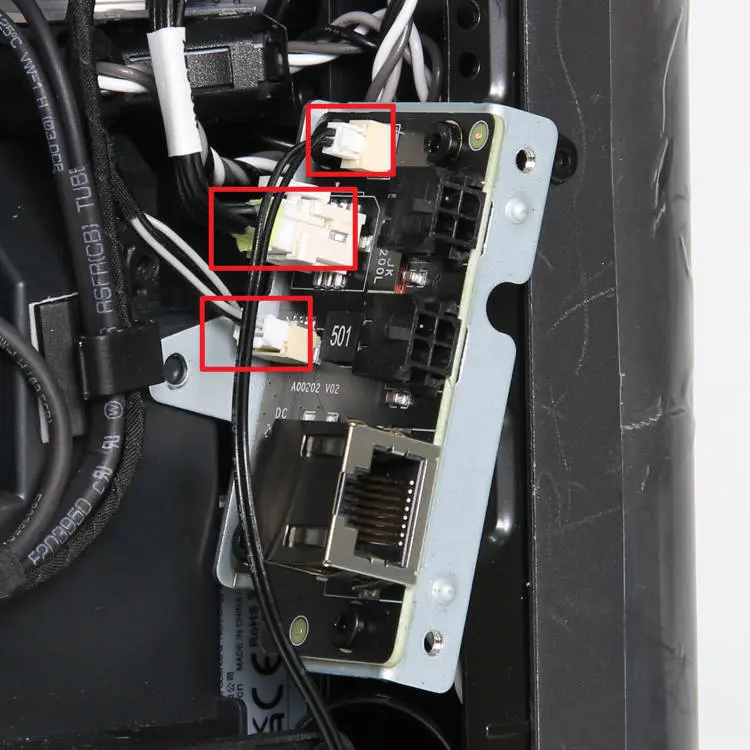

Som vist i figur 1-4-2, frakobl de tre stik og fjern netværksinterfacet og AMS-forbindelseskortet.

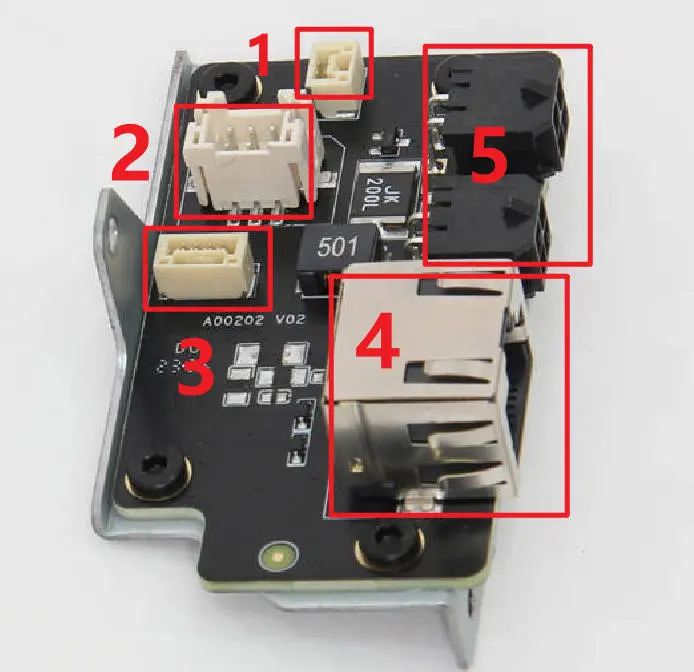

Som vist i figur 1-4-3 er de nummererede stik forbundet til følgende enheder:

1 - Kammervarmestyrekort 2 - MC-kort 3 - Netværksinterfacekort 4 - Netværkskabel 5 - AMS

Fig. 1-4-1	Fig. 1-4-2	Fig. 1-4-3

Trin 5: Fjern strømkøleblæseren

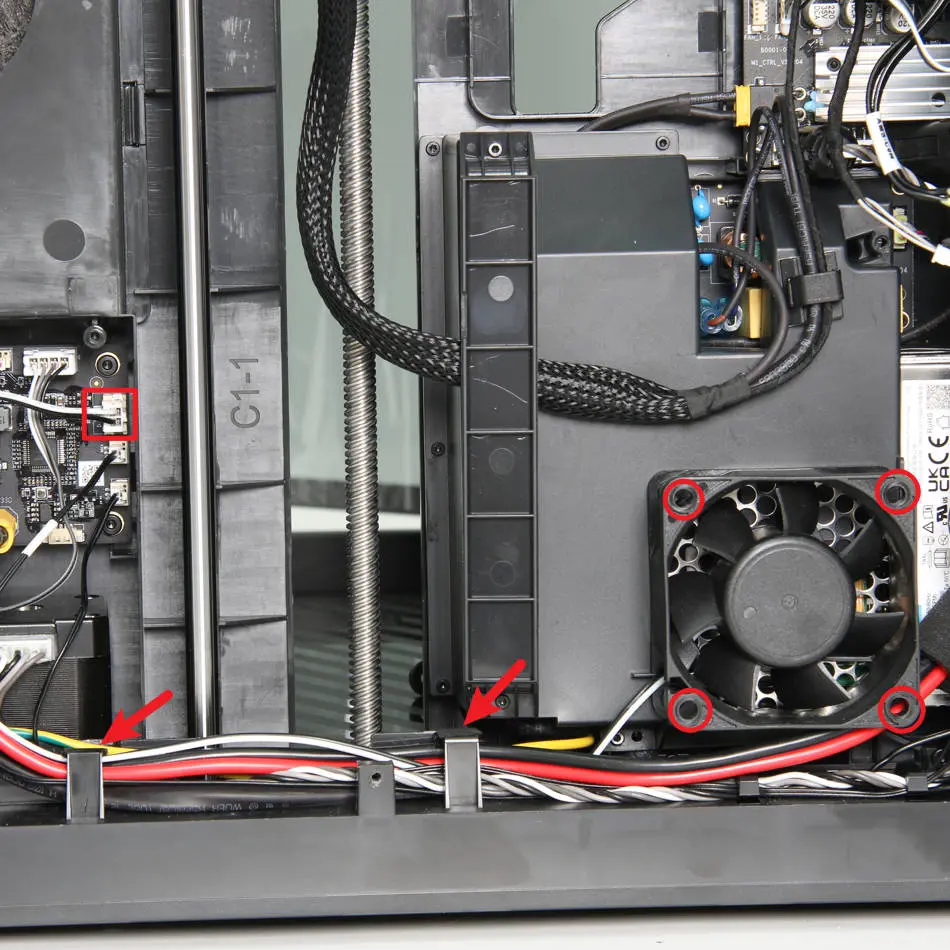

Som vist i figur 1-5-1, frakobl strømkøleblæserens kabel fra kammervarmestyrekortet, fjern de 4 skruer G, og tag strømkøleblæseren af.

Fig. 1-5-1

Trin 6: Fjern den interne strømforsyning

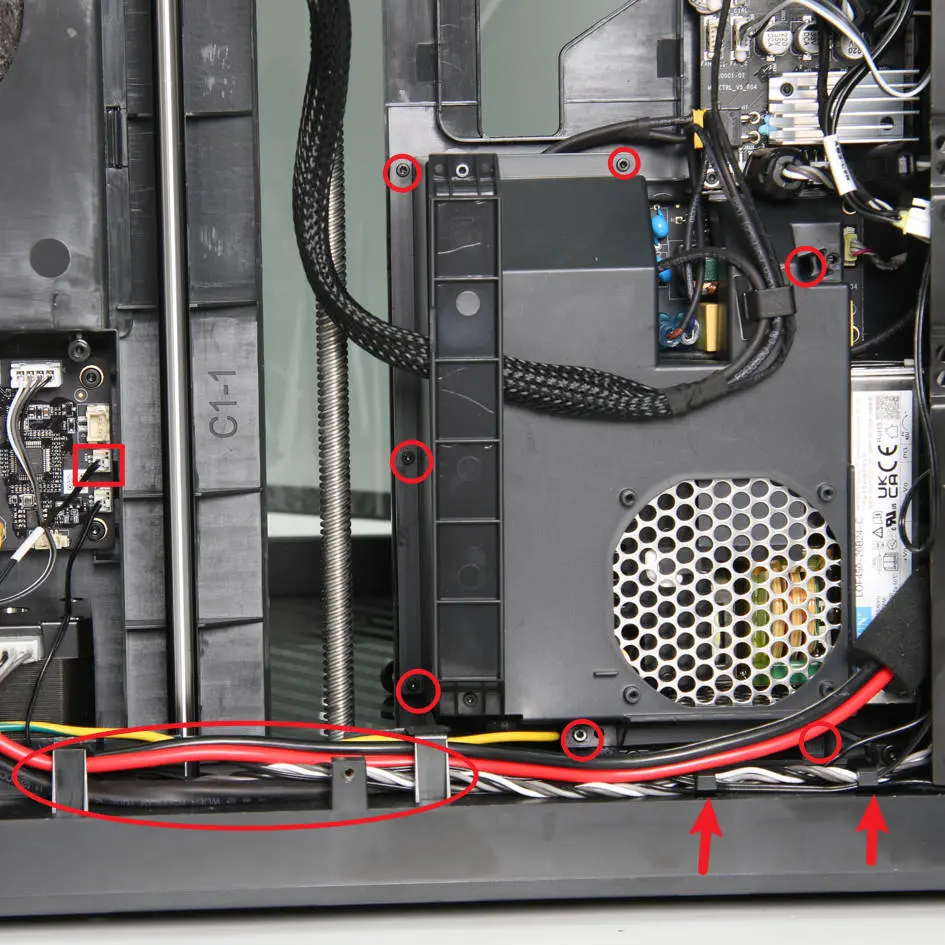

Som vist i figur 1-6-1, frakobl strømforsyningens NTC-kabel fra varmestyrekortet, løsn NTC-kablet fra kabelklemmer på bunden, fjern de 7 skruer D med H1,5 unbrakonøglen, og åbn strømbeskyttelsesdækslet.

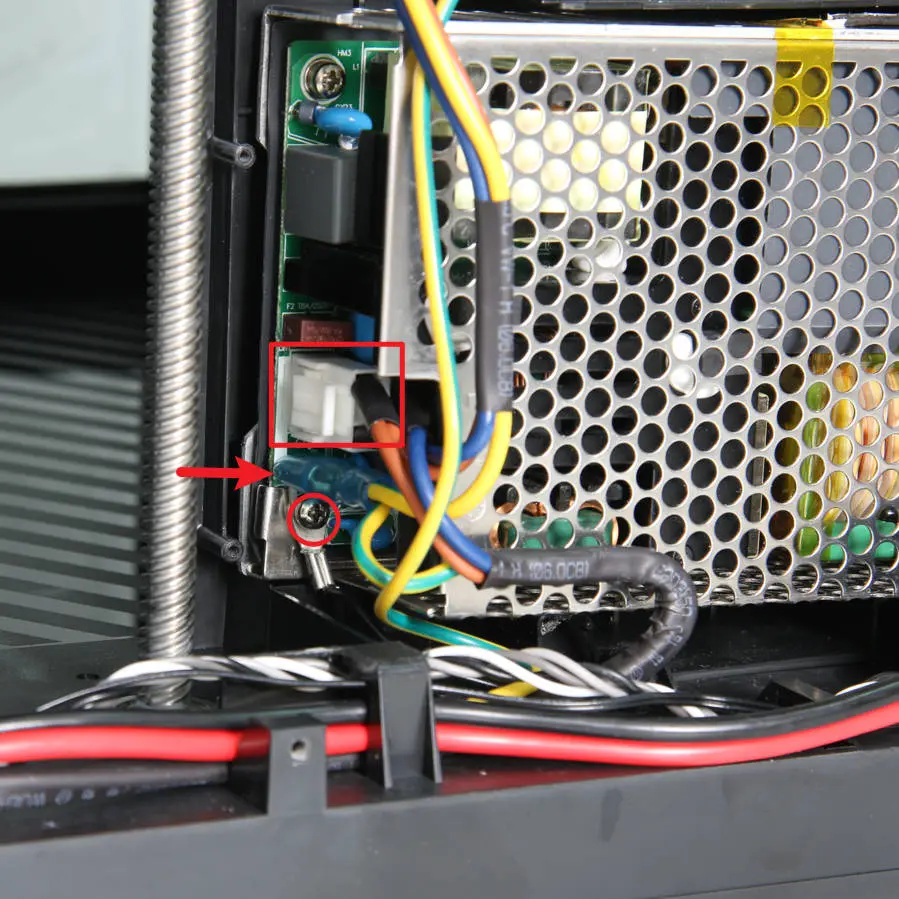

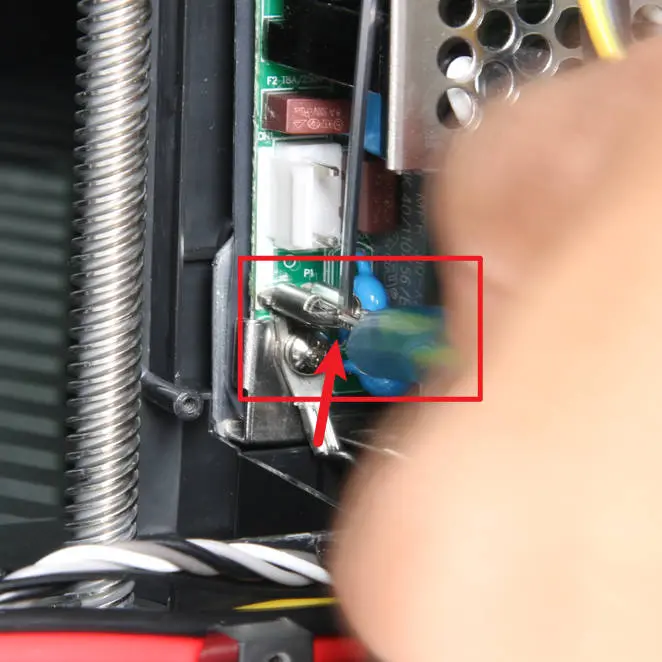

Som vist i figur 1-6-2 og 1-6-3, frakobl strømforsyningens indgangskabel, fjern gummihylsteret på jordforbindelsespropstikket, tryk for at låse op og fjern stikket, og løsn 1 skrue med en stjerneskruetrækker for at frakoble det sorte jordkabel.

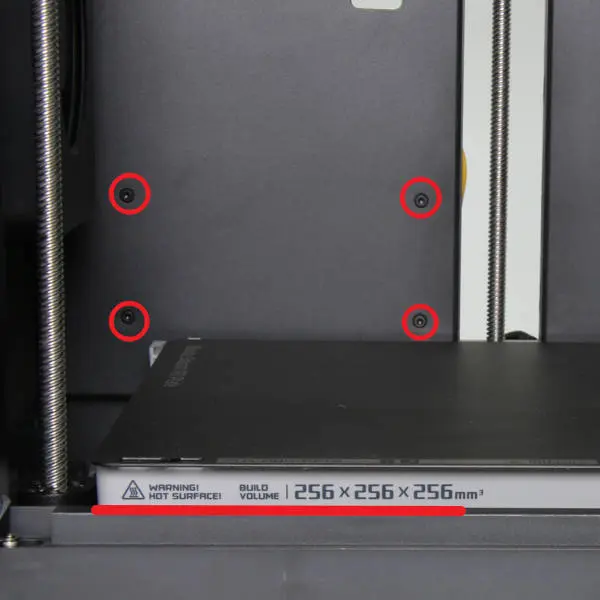

Som vist i figur 1-6-4, træk Z-akselbæltet for at sænke varmepladen til bunden, og fjern de 4 skruer H med H2,0 unbrakonøglen.

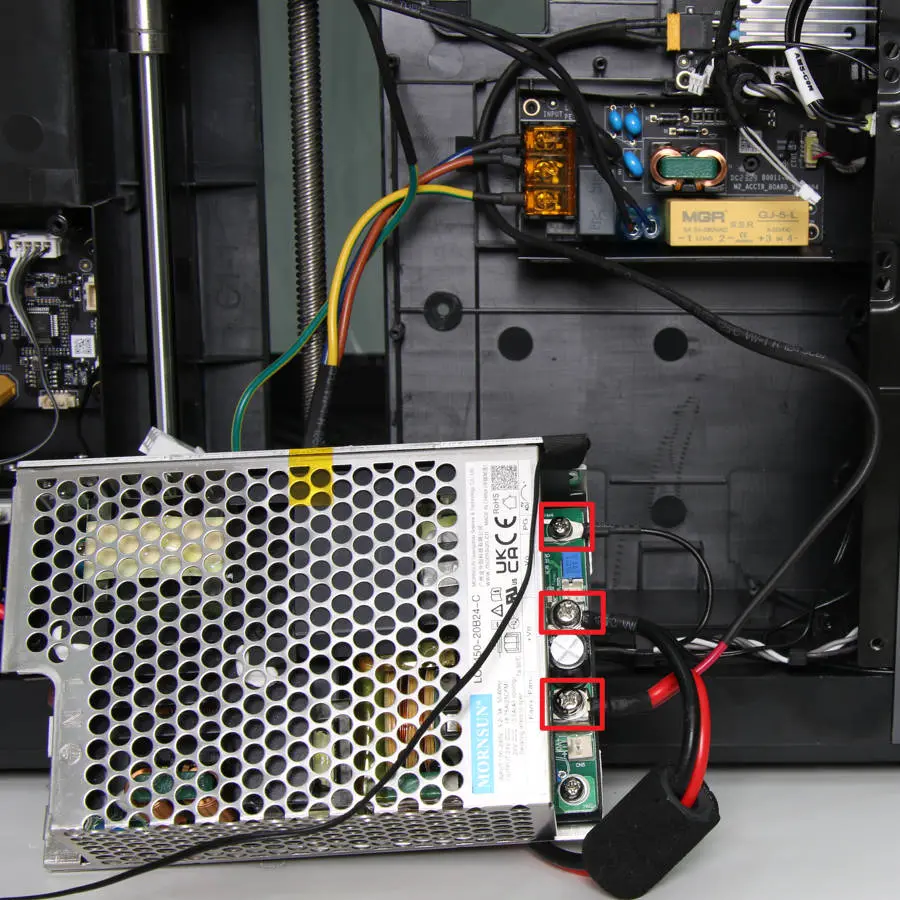

Som vist i figur 1-6-5, tag strømforsyningen ud, løsn 3 skruer med en stjerneskruetrækker, fjern strømkablet til varmemodulet og strømkablet til MC-kortet samt dets jordkabel, og fjern derefter strømforsyningen.

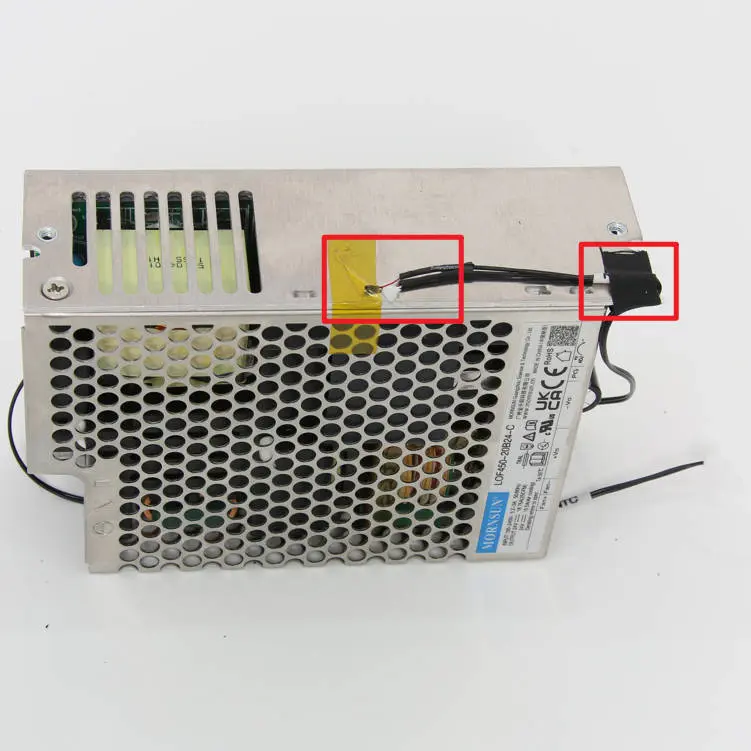

Som vist i figur 1-6-6, fjern tape og hvid lim, og NTC'en kan fjernes fra strømforsyningen (dette trin er kun nødvendigt ved udskiftning af NTC).

Fig. 1-6-1	Fig. 1-6-2	Fig. 1-6-3

Fig. 1-6-4	Fig. 1-6-5	Fig. 1-6-6

Samling

Trin 1: Installer den interne strømforsyning

Som vist i figur 2-1-1, installer NTC-modstanden på strømforsyningen og fastgør den med tape eller silikoneglue.

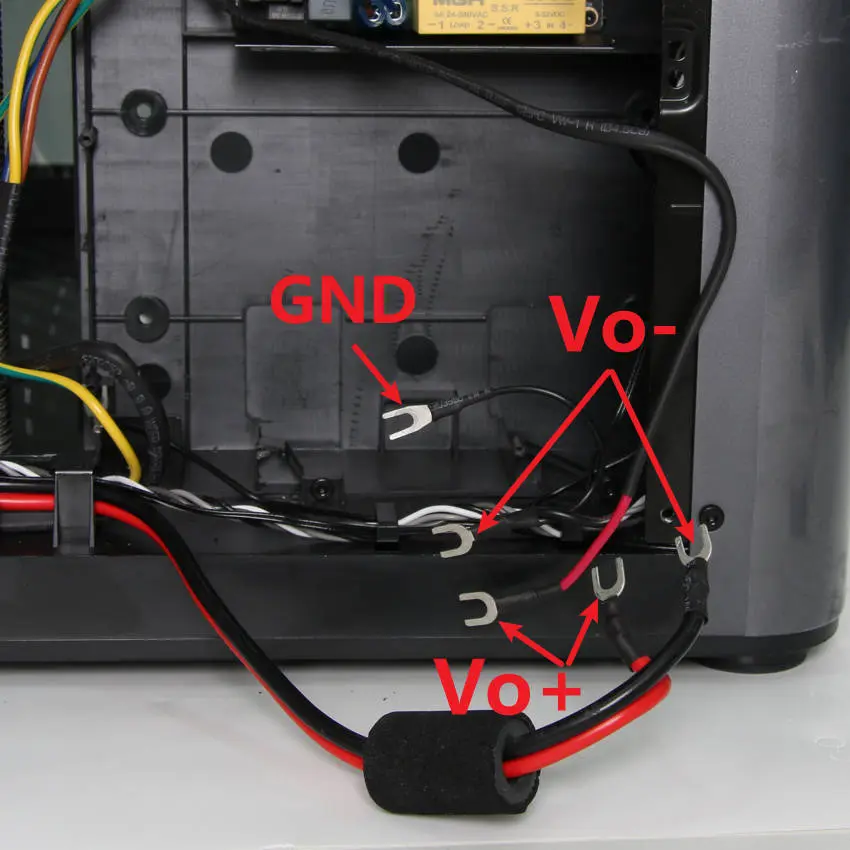

Som vist i figur 2-1-2 og 2-1-3, tilslut strømkablerne fra MC-kortet og varmestyrekortet til strømforsyningens udgangsterminaler - de rode kabler tilsluttes Vo+ og de sorte tilsluttes Vo- - og tilspænd derefter terminalskruerne. Tilslut jordkablet til skruen i øverste højre hjørne og tilspænd skruen.

Som vist i figur 2-1-4, bekræft fra indersiden af kammeret at strømforsyningen sidder korrekt, og monter de 4 skruer H for at fastgøre den.

Som vist i figur 2-1-5, tilslut indgangskablerne, tilslut de to jordkabler, tilspænd skruen og skub gummihylsteret på plads, og tilslut derefter indgangsstikket til strømforsyningen.

Som vist i figur 2-1-6, tilslut NTC-kablet til stikket på varmestyrekortet, placer kablet i kabelklemmerne, installer strømbeskyttelsesdækslet, og monter de 7 skruer D for at fastgøre det.

Fig. 2-1-1	Fig. 2-1-2	Fig. 2-1-3

Fig. 2-1-4	Fig. 2-1-5	Fig. 2-1-6

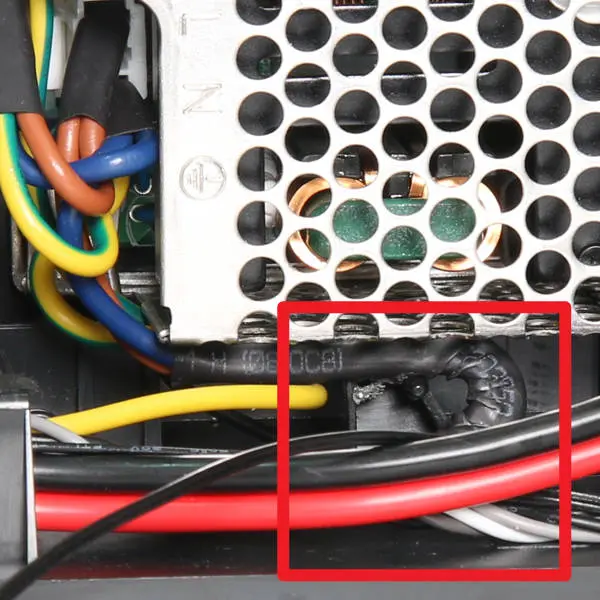

Bemærk: Inden strømbeskyttelsesdækslet installeres, kontroller placeringen af strømkablet og undgå skruehuller, som vist i figur 2-1-7.

Fig. 2-1-7

Trin 2: Installer strømkøleblæseren

Som vist i figur 2-2-1, installer strømkøleblæseren. Bemærk at blæserkablets udgang skal vende mod det nederste venstre hjørne. Monter de 4 skruer G for at fastgøre den. Tilslut derefter blæseren til varmemodulets styrekort, og placer blæserkablet i kabelklemmerne.

Fig. 2-2-1

Trin 3: Installer netværksinterfacet og AMS-forbindelseskortet

Som vist i figur 2-3-1 er de nummererede stik forbundet til følgende enheder:

1 - Kammervarmestyrekort 2 - MC-kort 3 - Netværksinterfacekort 4 - Netværkskabel 5 - AMS

Som vist i figur 2-3-2, tilslut de 3 stik i rækkefølge i henhold til beskrivelserne ovenfor.

Som vist i figur 2-3-3, installer netværksinterfacet og AMS-forbindelseskortet, og monter de 2 skruer H og 1 skrue F.

Fig. 2-3-1	Fig. 2-3-2	Fig. 2-3-3

Trin 4: Installer den kammertemperaturregulerende blæser

Som vist i figur 2-4-1, installer den kammertemperaturregulerende blæser, fastgør blæseren med 1 skrue F, placer derefter blæserkablet i kabelklemmerne langs ruten angivet af pilen i figuren, og tilslut det til MC-kortets stik mærket FAN1.

Som vist i figur 2-4-2, installer luftkanalen under den kammertemperaturregulerende blæser, og monter de 3 skruer B for at fastgøre den.

Fig. 2-4-1	Fig. 2-4-2

Trin 5: Installer affaldsskakten

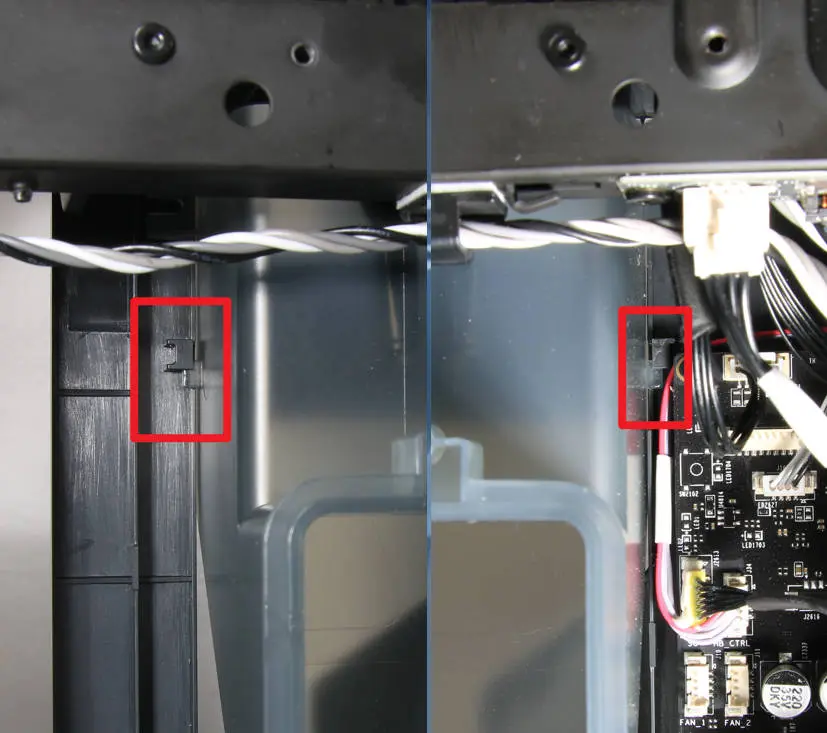

Som vist i figur 2-5-1, installer affaldsskakten på printeren - beslagene på skaktens begge sider skal glide på plads, og bekræft at forbindelseskablerne ikke er klemt.

Som vist i figur 2-5-2, monter 1 skrue E i venstre side af skakten.

Som vist i figur 2-5-3, monter de 2 skruer D øverst på skakten.

Fig. 2-5-1	Fig. 2-5-2	Fig. 2-5-3

Trin 6: Installer bagpanelet

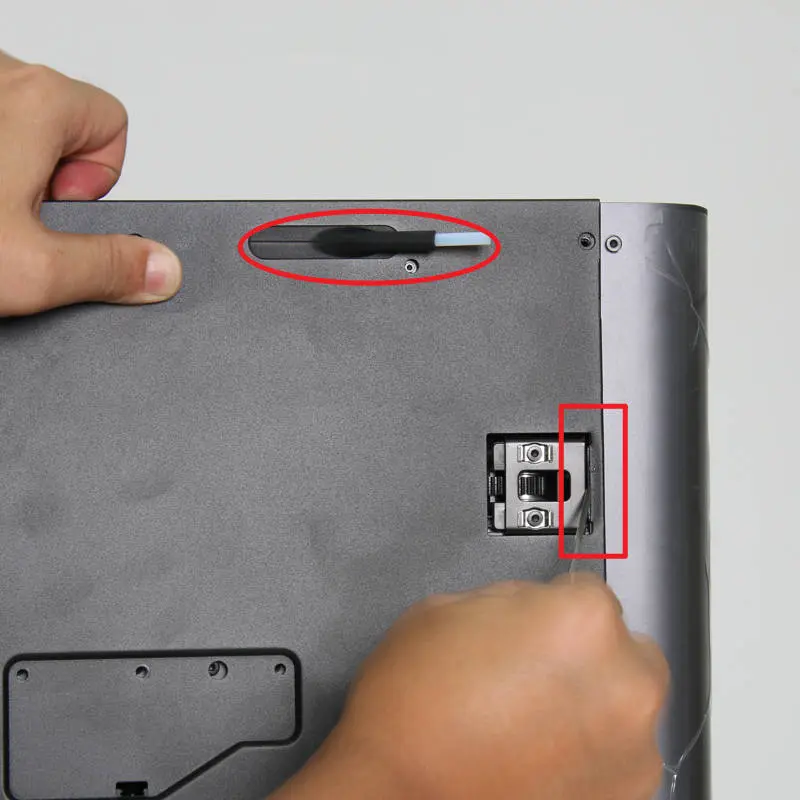

Som vist i figur 2-6-1, for rørbeslag igennem bagpanelet, og installer derefter delen ved spænderen i højre side på plads - du kan bruge unbrakonøglen til at trykke kanten ind.

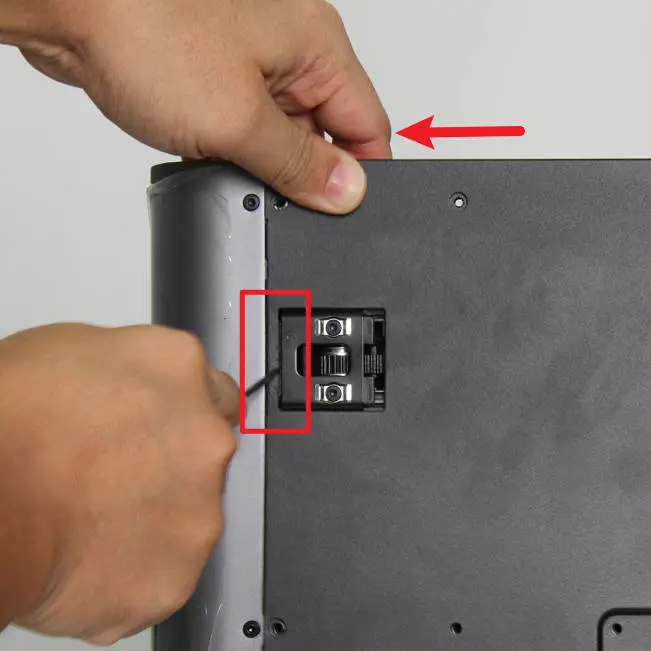

Som vist i figur 2-6-2, træk bagpanelet til venstre og installer delen ved den venstre spænder på plads - du kan bruge unbrakonøglen til at trykke kanten ind for at hjælpe installationen.

Som vist i figur 2-6-3, monter de 9 skruer A, 4 skruer B og 1 skrue C for at fastgøre bagpanelet.

Fig. 2-6-1	Fig. 2-6-2	Fig. 2-6-3

Verifikation af funktionalitet

1. Tilslut AMS til printeren og start printeren - bekræft at printeren og AMS starter normalt.

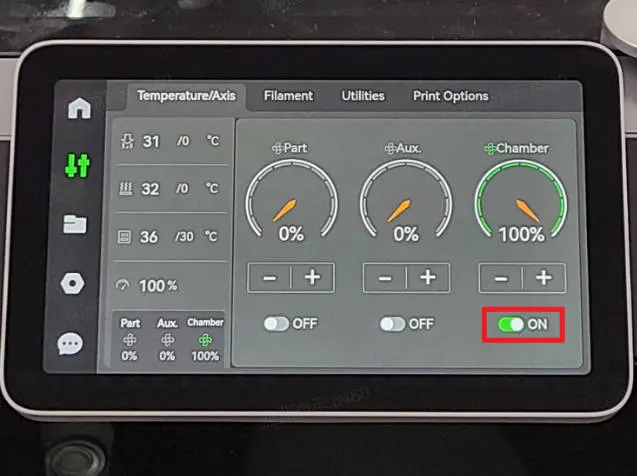

2. Betjen skærmen, klik på ikonet for den kammertemperaturregulerende blæser, tænd blæseren, og bekræft at blæseren kan tændes og slukkes normalt.

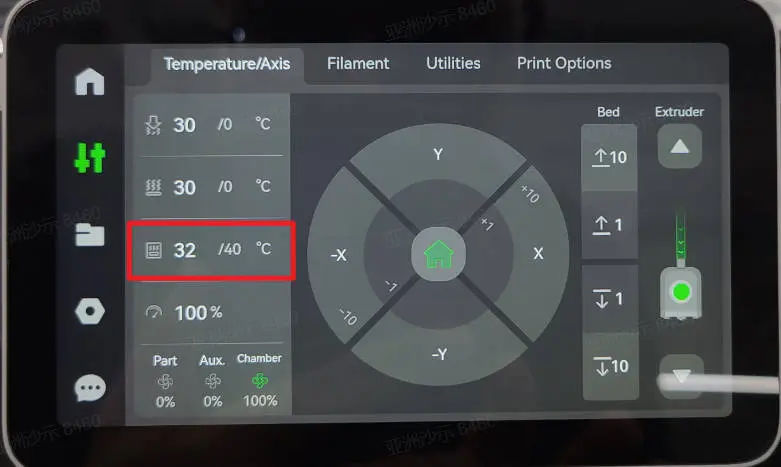

3. Betjen skærmen, tryk på kammertemperaturikonet, indstil temperaturen højere end den aktuelle, og bekræft at strømkøleblæseren og varmeblæseren begynder at arbejde.

Mislykkes testen, kontroller alle forbindelser igen og prøv igen. Hjælper det ikke, kontakt Bambu Lab-serviceteamet.

Kalibreringstrin efter udforelsen

Der er ikke behov for kalibrering eller andre handlinger inden brug af printeren efter udskiftning af de relaterede dele på denne side.
