X1E Toolhead installationsvejledning

Deleliste

Tilhørende deleliste

Skrueliste

	Model	Placering	Tegning		Model	Placering	Tegning
Skrue A	MG2.5*13	Skærearms-greb (1 STK)		Skrue B	MG3*14	Hotend (2 STK)
Skrue C	MG2.5*15	Kølingsventilator til hotend (2 STK)		Skrue D	M3*6	Extruder-enhed (3 STK)
Skrue E	BT2*5	Toolhead-hus, PCB'er (4 STK/7 STK)

Nødvendigt værktøj og materialer

H1.5 / H2.0 unbrakonøgle

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-kabler, fordi det kan forårsage kortslutning at lade printeren stå tændt under sådant arbejde - med yderligere elektronisk skade og sikkerhedsrisici til følge.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at demontere nogle dele, herunder hotend'en. Denne proces kan blotlægge ledninger og elektroniske komponenter, som potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere skade.

Derfor er det vigtigt at slukke for printeren og frakoble den fra strømkilden, inden du udfører vedligeholdelsesarbejde. Det forhindrer kortslutninger og skader på printerens elektronik. På den måde kan du undgå potentiel skade på printerens elektroniske komponenter og sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer vedrørende denne vejledning, kan du oprette en ny sag på vores supportside, og vi vil gøre vores bedste for at svare hurtigt og hjælpe dig.

Demontering

Trin 1: Fjern frontdæksel-samlingen

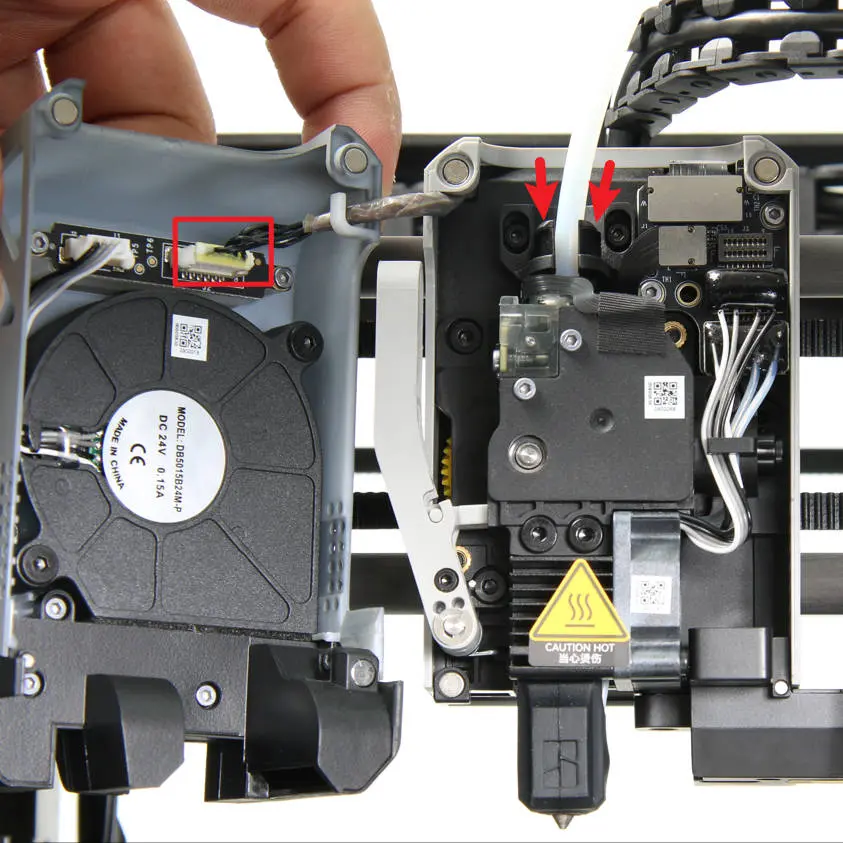

Som vist i Fig. 1-1-1: åbn frontdækslet, frakobl tilslutningskablet, fjern frontdækslet, og træk PTFE-røret ud.

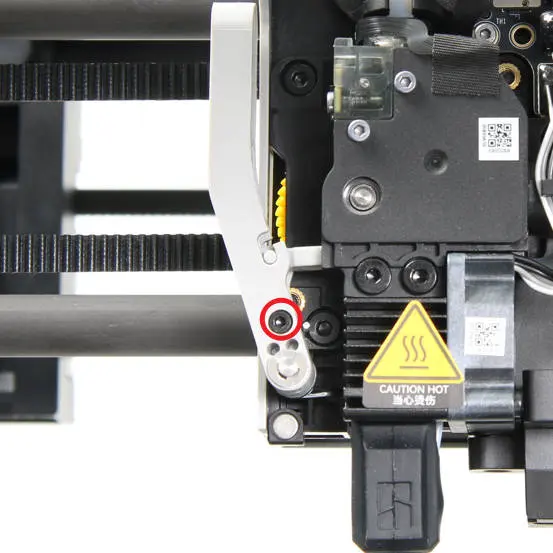

Som vist i Fig. 1-1-2: løsn skærearms-skrue A med en H1.5 unbrakonøgle, så skærearmen hænger naturligt ned.

Fjernelse af frontdæksel - Fig. 1-1-1 — Fig. 1-1-1

Løsning af skærearms-skrue A - Fig. 1-1-2 — Fig. 1-1-1

Trin 2: Fjern hotend-samlingen

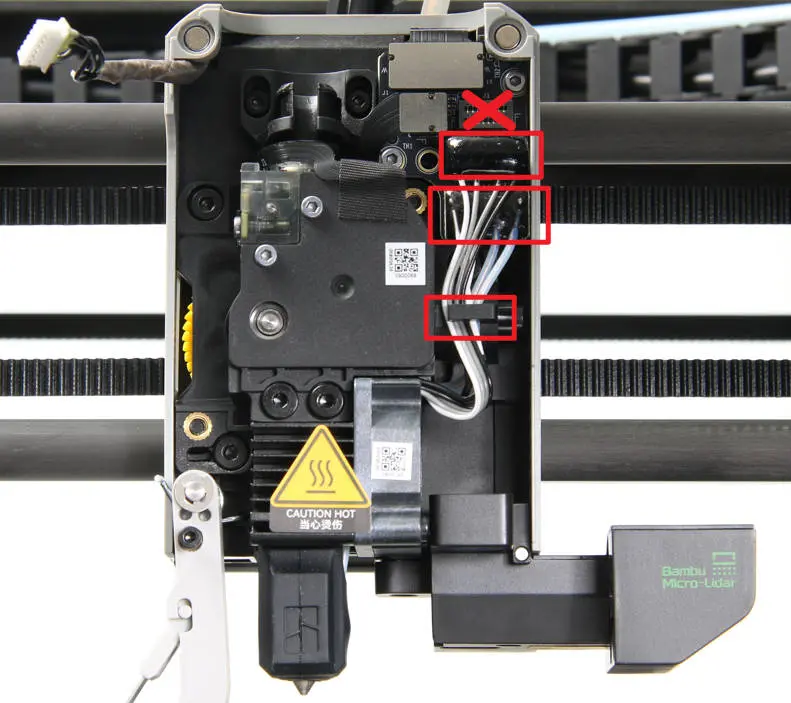

Som vist i Fig. 1-2-1: frakobl hotend-kølingsventilatorens kabel og den keramiske varmer-samlings kabel (stikket markeret med × er ikke i brug).

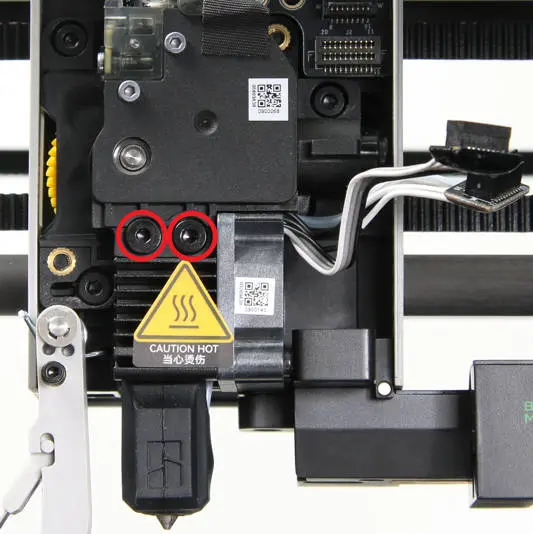

Som vist i Fig. 1-2-2: fjern 2 skruer B med en H2.0 unbrakonøgle, og tag hotend-samlingen af.

Som vist i Fig. 1-2-3: fjern de 2 skruer C med en H2.0 unbrakonøgle, fjern hotend-kølingsblæseren, og tag silikone-sokken af.

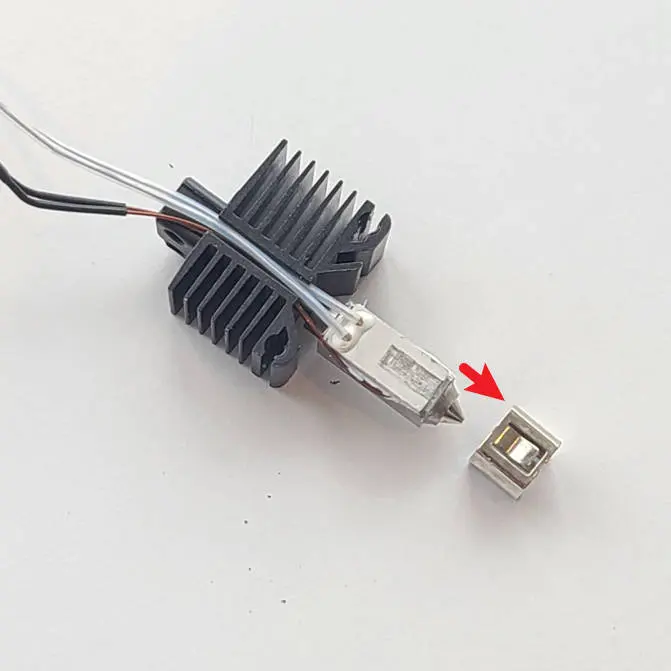

Som vist i Fig. 1-2-4: fjern klemmen og tag den keramiske varmer-samling af.

Frakobling af hotend-kabler - Fig. 1-2-1 — Fig. 1-2-1

Fjernelse af hotend-samling med skruer B - Fig. 1-2-2 — Fig. 1-2-1

Fjernelse af hotend-kølingsblæser og silikone-sok - Fig. 1-2-3 — Fig. 1-2-3

Fjernelse af klemme og keramisk varmer-samling - Fig. 1-2-4 — Fig. 1-2-3

Trin 3: Fjern extruder-enheden

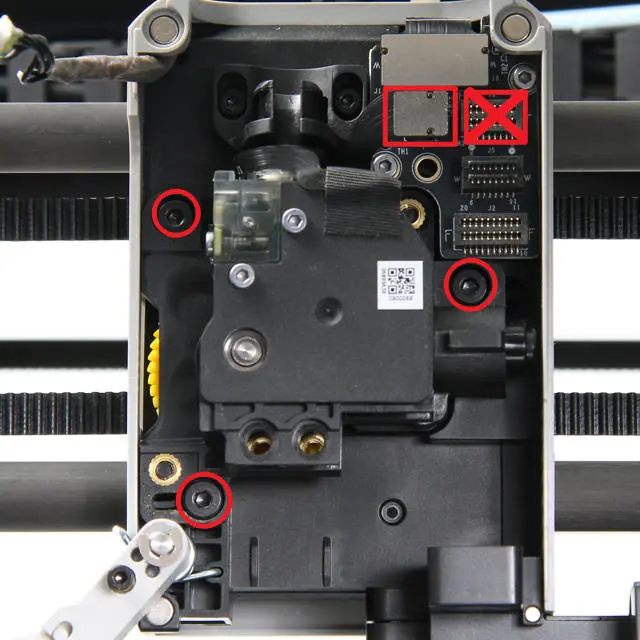

Som vist i Fig. 1-3-1: frakobl filament-sensorkablet fra tilslutningskortet, fjern 3 skruer D med en H2.0 unbrakonøgle, og tag extruder-enheden af.

Fjernelse af extruder-enhed - Fig. 1-3-1 — Fig. 1-3-1

Trin 4: Fjern midterdækslet og bagdækslet

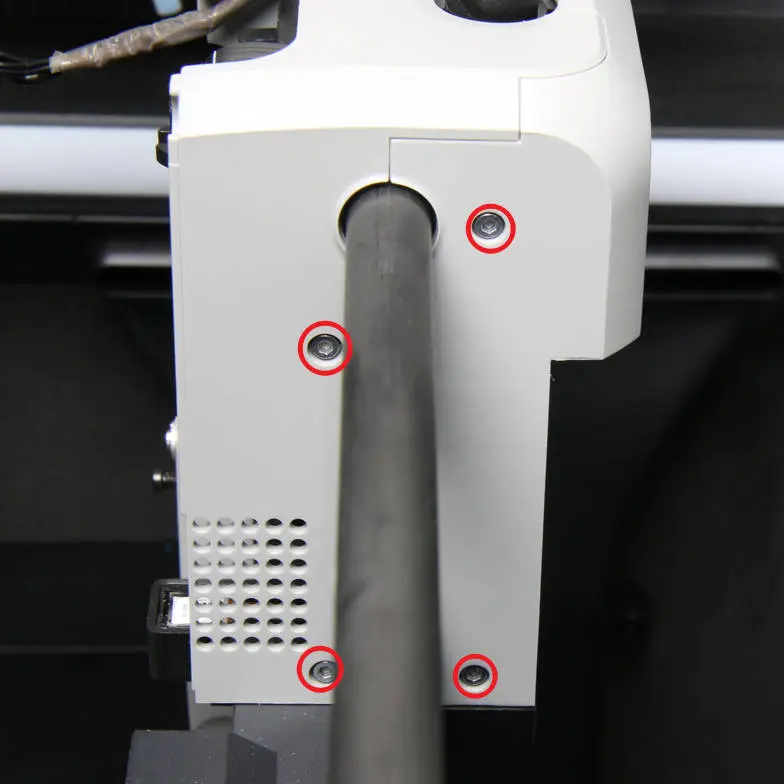

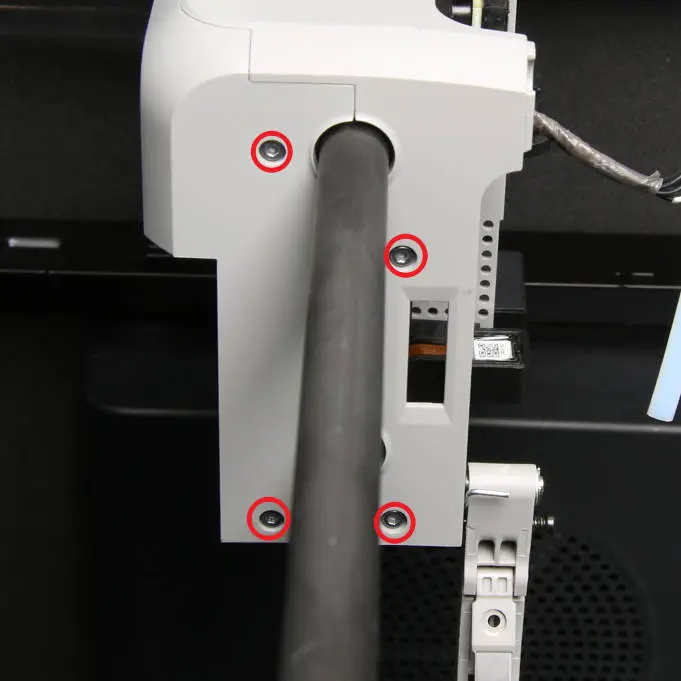

Som vist i Fig. 1-4-1 og Fig. 1-4-2: fjern de 4 skruer E med en H1.5 unbrakonøgle, og fjern bagdækslet og midterdækslet på toolhead'en.

Fjernelse af bagdæksel på toolhead - Fig. 1-4-1 — Fig. 1-4-1

Fjernelse af midterdæksel på toolhead - Fig. 1-4-2 — Fig. 1-4-1

Trin 5: Fjern TH Board FPC-kablet og extruder-tilslutningskortet

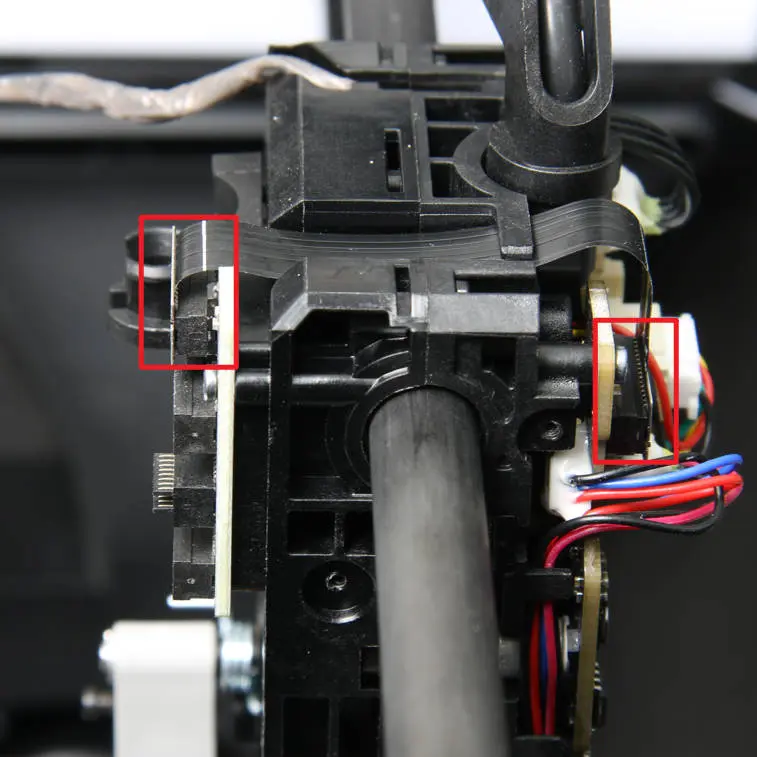

Som vist i Fig. 1-5-1: frakobl TH board FPC-kablet fra tilslutningskortet og TH board'et, og fjern FPC-kablet.

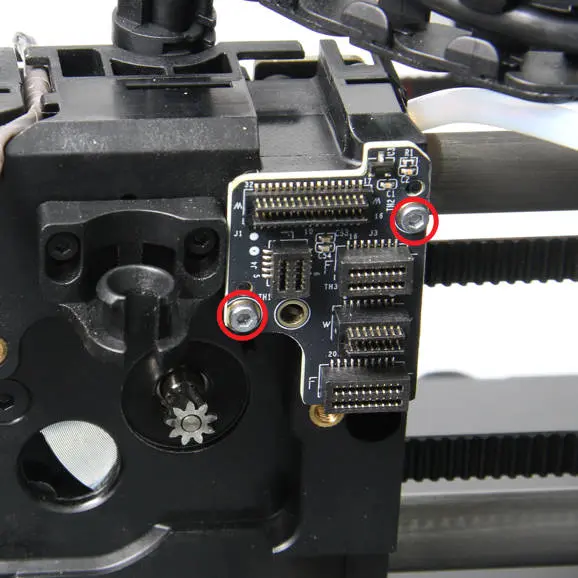

Som vist i Fig. 1-5-2: fjern de 2 skruer E med en H1.5 unbrakonøgle, og tag tilslutningskortet af.

Frakobling af TH board FPC-kabel - Fig. 1-5-1 — Fig. 1-5-1

Fjernelse af extruder-tilslutningskort - Fig. 1-5-2 — Fig. 1-5-1

Trin 6: Fjern TH Board

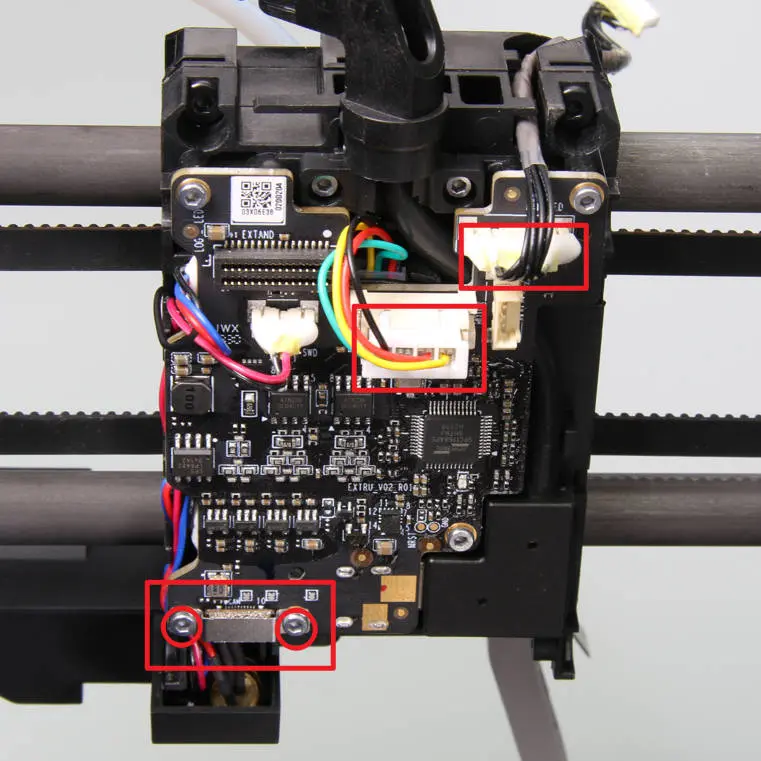

Som vist i Fig. 1-6-1: fjern de 2 skruer E med en H1.5 unbrakonøgle, tag trykpladen af, frakobl lidar-kamerakablet, og frakobl derefter extruder-motorkablet og LOGO LED-forbindelseskablet.

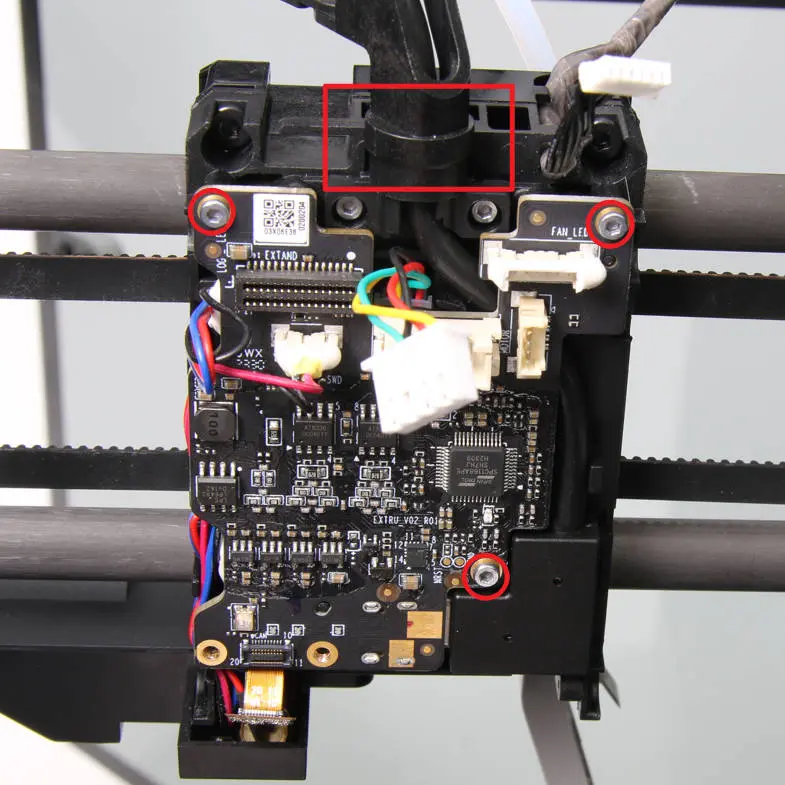

Som vist i Fig. 1-6-2: fjern de 3 skruer E med en H1.5 unbrakonøgle, og fjern USB-kabel-holderen fra toolhead'en.

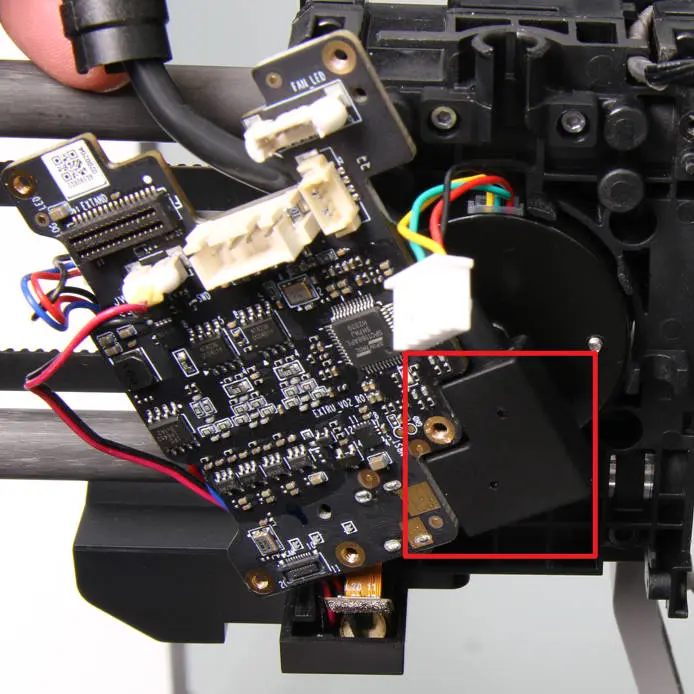

Som vist i Fig. 1-6-3: frakobl USB-C-kablet.

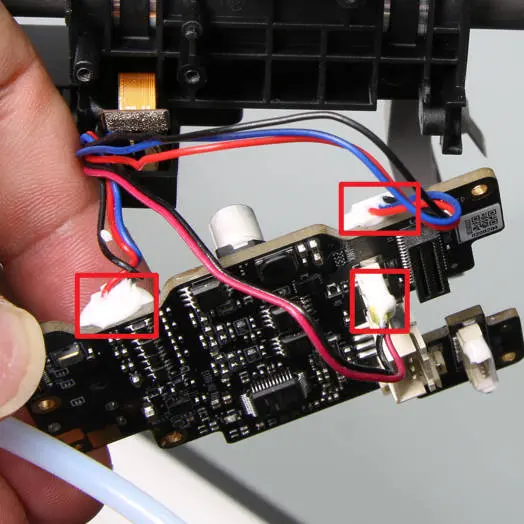

Som vist i Fig. 1-6-4: stikkene er sikret med varmeklæber for at holde dem på plads under drift. For at frakoble stikkene skal du bruge en hårtørrer til at varme klæberen op og blødgøre den tilstrækkeligt til, at stikkene nemt kan trækkes ud. Når de er frakoblet, kan du fjerne overskydende klæber, der sidder tilbage på stikkene.

Fjernelse af trykplade og frakobling af kabler - Fig. 1-6-1 — Fig. 1-6-1

Fjernelse af USB-kabel-holder - Fig. 1-6-2 — Fig. 1-6-1

Frakobling af USB-C-kabel - Fig. 1-6-3 — Fig. 1-6-3

Opvarmning af varmeklæber med hårtørrer - Fig. 1-6-4 — Fig. 1-6-3

Montering

Trin 1: Installer TH Board

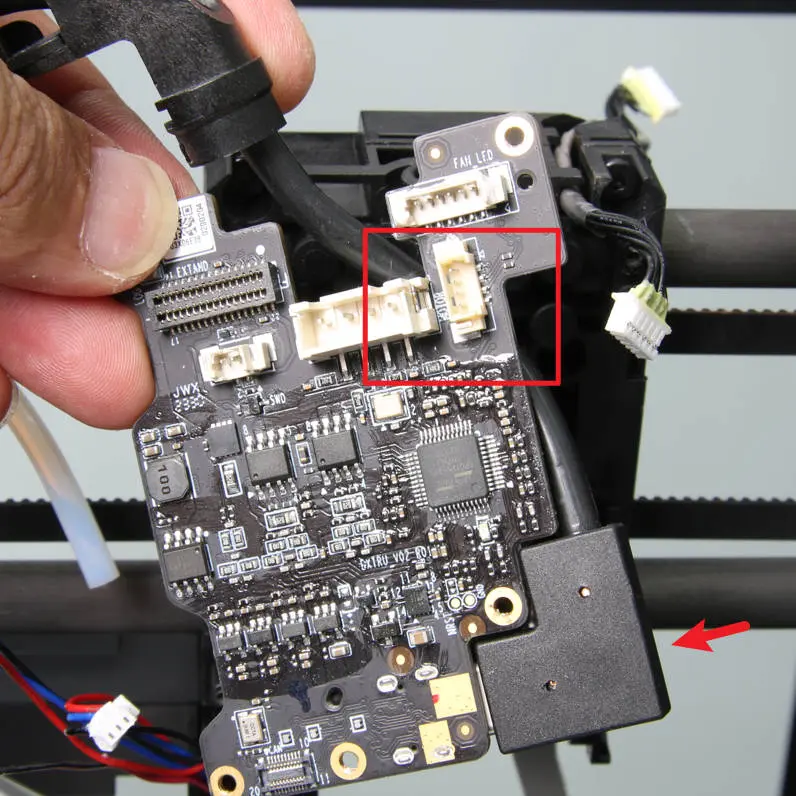

Som vist i Fig. 2-1-1: placer TH board'et over USB-C-kablet, og tilslut USB-C-kablet til TH board'et.

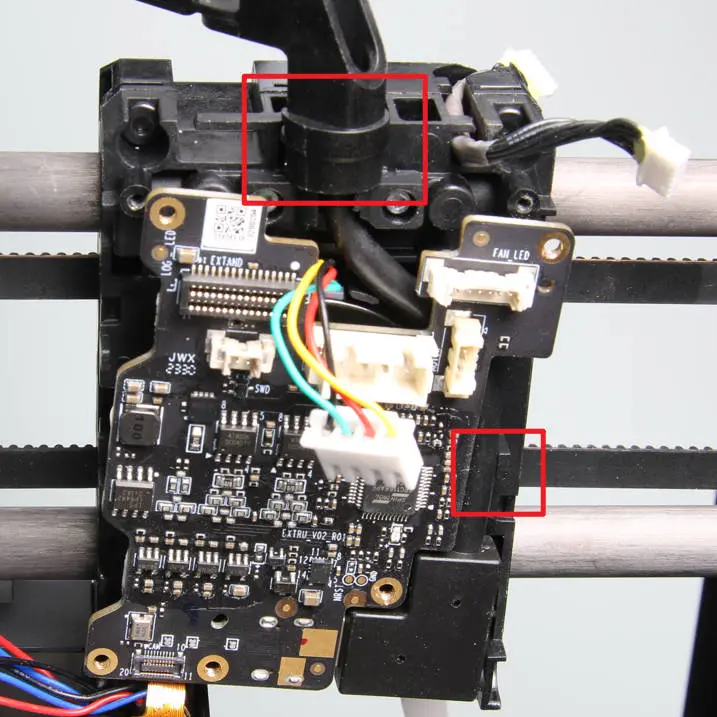

Som vist i Fig. 2-1-2: pres USB-C-kablet ned i kabelspændet, og installer USB-kabel-holderen.

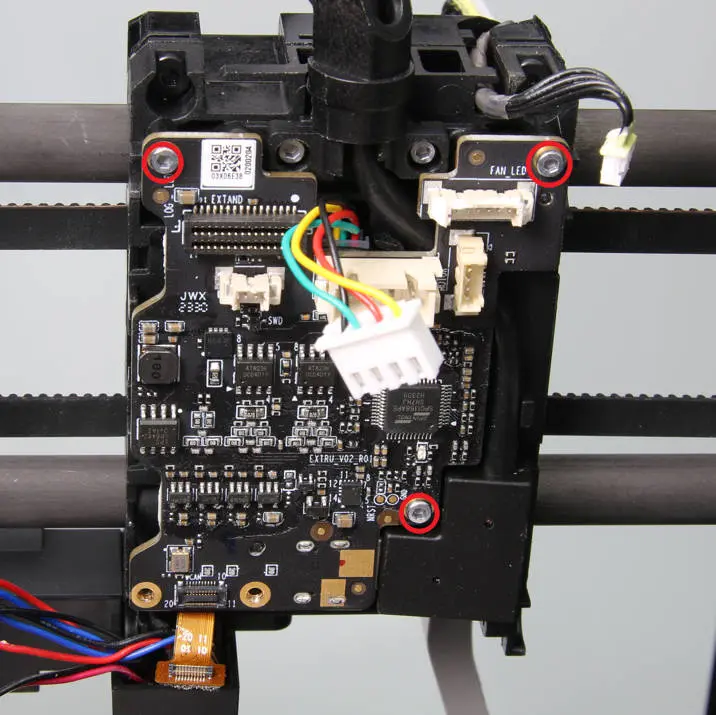

Som vist i Fig. 2-1-3: installer TH board'et på plads, og spænd 3 skruer E.

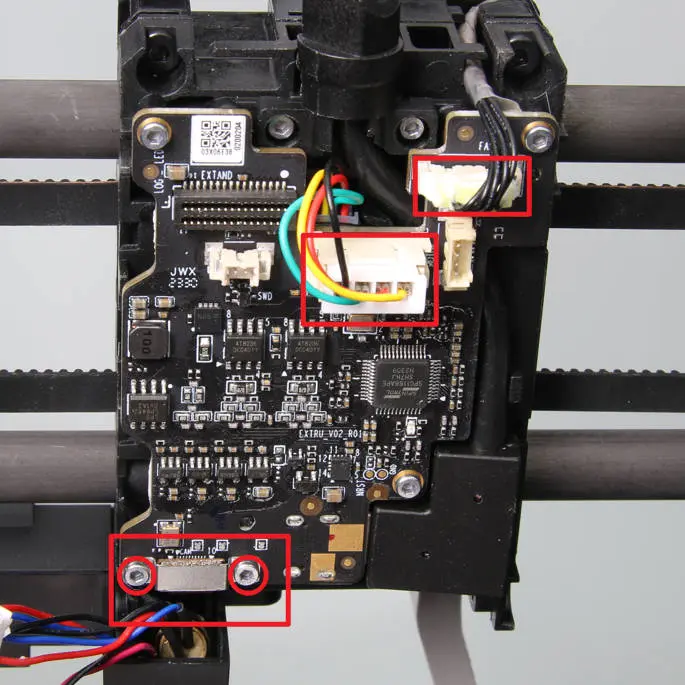

Som vist i Fig. 2-1-4: tilslut LOGO LED-kablet og extruder-motorkablet, påfør hvid silikoneglue på LOGO LED-kabelstikket for forstærkning, tilslut lidar-kamerakablet, installer trykpladen, og spænd de 2 skruer E.

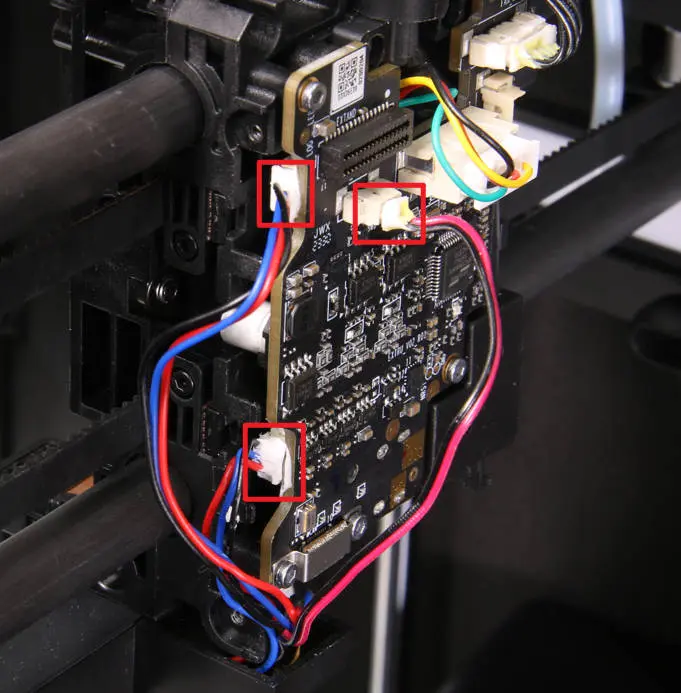

Som vist i Fig. 2-1-5: tilslut 3 lidar-kabler og forstærk dem med hvid silikoneglue.

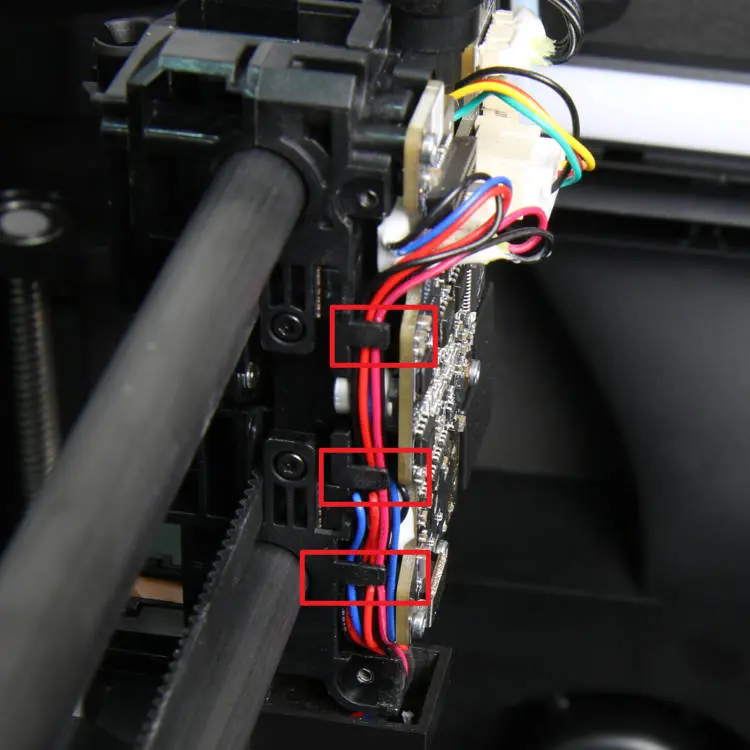

Som vist i Fig. 2-1-6: (lad det hvile i 30 minutter, mens den hvide glue størkner indledningsvist) læg de tre kabler ind i kabelspændene.

Placering af TH board og tilslutning af USB-C-kabel - Fig. 2-1-1 — Fig. 2-1-1

Montering af USB-kabel-holder - Fig. 2-1-2 — Fig. 2-1-1

Tilslutning og forstærkning af lidar-kabler - Fig. 2-1-5 — Fig. 2-1-4

Trin 2: Installer extruder-tilslutningskortet og TH Board FPC-kablet

Som vist i Fig. 2-2-1: installer tilslutningskortet, og spænd 2 skruer E.

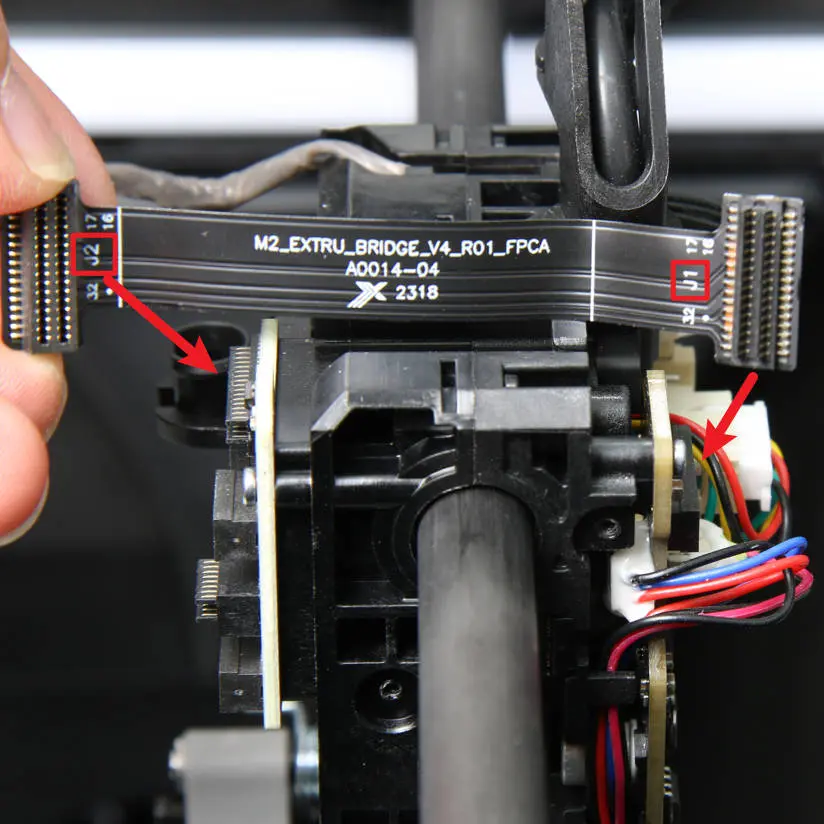

Som vist i Fig. 2-2-2 og Fig. 2-2-3: bekræft tilslutningskablets retning, læg tilslutningskablet ned i kabelrenden, og tilslut derefter begge ender til tilslutningskortet og TH board'et.

Montering af tilslutningskort - Fig. 2-2-1 — Fig. 2-2-1

Tilslutningskablets retning og placering i rende - Fig. 2-2-2 — Fig. 2-2-1

Trin 3: Installer toolhead-midterdækslet og bagdækslet

Som vist i Fig. 2-3-1 og Fig. 2-3-2: installer midterdækslet og bagdækslet på toolhead'en, og spænd 4 skruer E på begge sider.

Montering af toolhead-bagdæksel - Fig. 2-3-1 — Fig. 2-3-1

Montering af toolhead-midterdæksel - Fig. 2-3-2 — Fig. 2-3-1

Trin 4: Installer extruder-enheden

Som vist i Fig. 2-4-1: installer extruder'en på toolhead'en, spænd 3 skruer D, og tilslut derefter filament-sensorkablet til tilslutningskortet.

Montering af extruder-enhed - Fig. 2-4-1 — Fig. 2-4-1

Trin 5: Installer hotend-samlingen

Som vist i Fig. 2-5-1: påfør X1E-specifik varmespredningsfedt (X1E-specifik, tåler 350 °C).

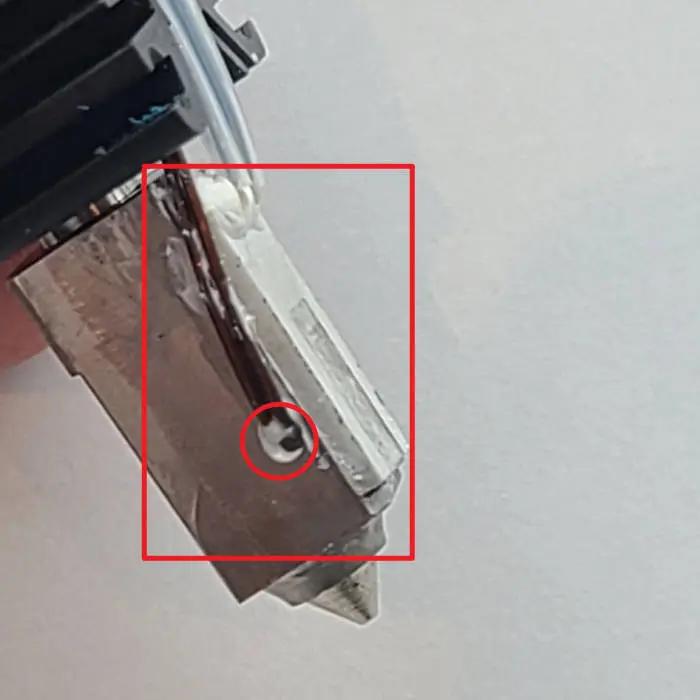

Som vist i Fig. 2-5-2: indsæt NTC'en i det lille hul, skub den helt i bund, og installer den keramiske varmer.

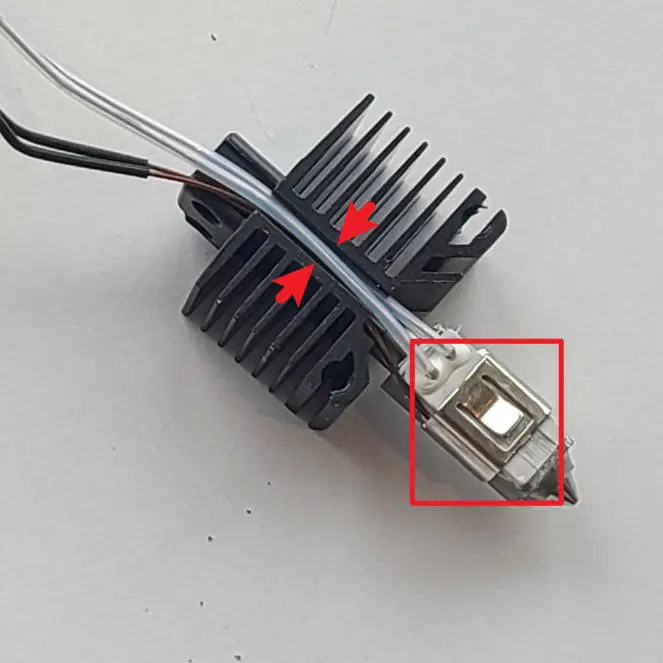

Som vist i Fig. 2-5-3: bekræft klemmens retning, og installer den for at fastgøre den keramiske varmer-samling.

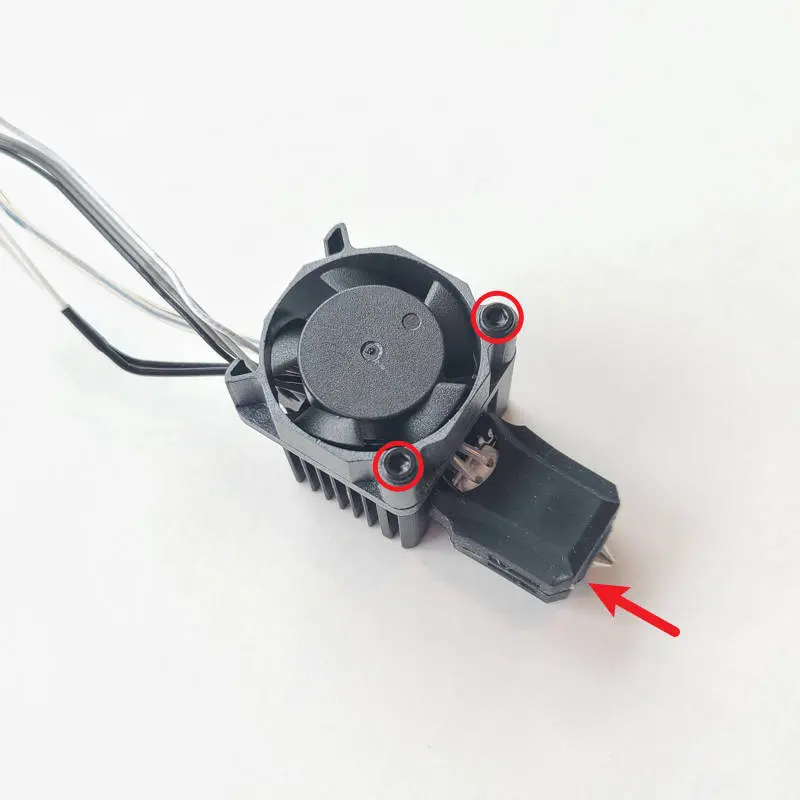

Som vist i Fig. 2-5-4: installer silikone-sokken på hotend'en, installer hotend-kølingsblæseren, og spænd 2 skruer C.

Som vist i Fig. 2-5-5: installer hotend-samlingen under extruder-enheden, og spænd 2 skruer B. Bemærk, at skruerne skal forfæstes først og derefter spændes samlet for at undgå forskydning.

Som vist i Fig. 2-5-6: tilslut den keramiske varmer-samlings kabel og hotend-kølingsventilatorens kabel i rækkefølge (stikket markeret med × er ikke i brug), og læg kablerne ind i spændet.

Påføring af varmespredningsfedt - Fig. 2-5-1 — Fig. 2-5-1

Indsætning af NTC og keramisk varmer - Fig. 2-5-2 — Fig. 2-5-1

Montering af silikone-sok og kølingsblæser - Fig. 2-5-4 — Fig. 2-5-4

Montering af hotend-samling under extruder - Fig. 2-5-5 — Fig. 2-5-4

Trin 6: Installer frontdæksel-samlingen

Som vist i Fig. 2-6-1: løft skærearmen, skub skæreenheden ind i sporet, og spænd skrue A.

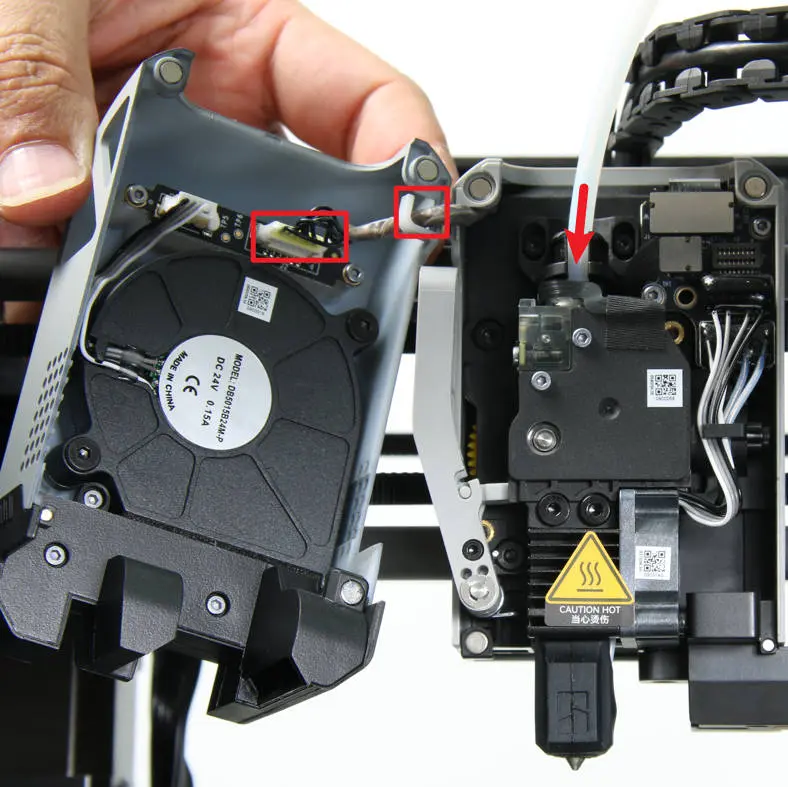

Som vist i Fig. 2-6-2: indsæt PTFE-røret, tilslut LOGO LED-kablet, og luk frontdæksel-samlingen.

Montering af skærearm og stramning af skrue A - Fig. 2-6-1 — Fig. 2-6-1

Indsætning af PTFE-rør og lukning af frontdæksel - Fig. 2-6-2 — Fig. 2-6-1

Verifikation af funktionalitet

1. Start printeren, og bekræft at LOGO LED'en på toolhead'en blinker, når den tændes.

2. Betjen skærmen, og tryk på ikonet for parts-kølingsblæseren for at bekræfte, at blæseren kan tændes og slukkes normalt.

3. Betjen skærmen, kontroller hotend-temperaturen, og sæt temperaturen til 50 grader. Bekræft, at hotend'en kan varme normalt op, og at hotend-kølingsblæseren starter normalt.

Hvis testen fejler, skal du kontrollere alle tilslutninger igen og prøve på ny. Hvis det stadig ikke virker, bedes du kontakte Bambu Labs serviceteam.

Kalibrering efter arbejdet

Efter dette arbejde bedes du udføre en kalibreringsprocedure for at sikre, at alt fungerer som forventet.

Afsluttende noter

Vi håber, at den detaljerede vejledning vi har delt med dig, har været nyttig og informativ.

Vi vil sikre, at du kan udføre den sikkert og effektivt. Hvis du har spørgsmål eller bekymringer vedrørende processen beskrevet i denne artikel, opfordrer vi dig til at kontakte vores kundeserviceteam, inden du starter arbejdet. Vores team er altid klar til at hjælpe dig og besvare dine spørgsmål.

Klik her for at oprette en ny sag på vores supportside.

Vi vil gøre vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Opret en supportsag hos Bambu Lab →

Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →

← Tilbage til X1-guides

NR.	Beskrivelse	Billeder	NR.	Beskrivelse	Billeder

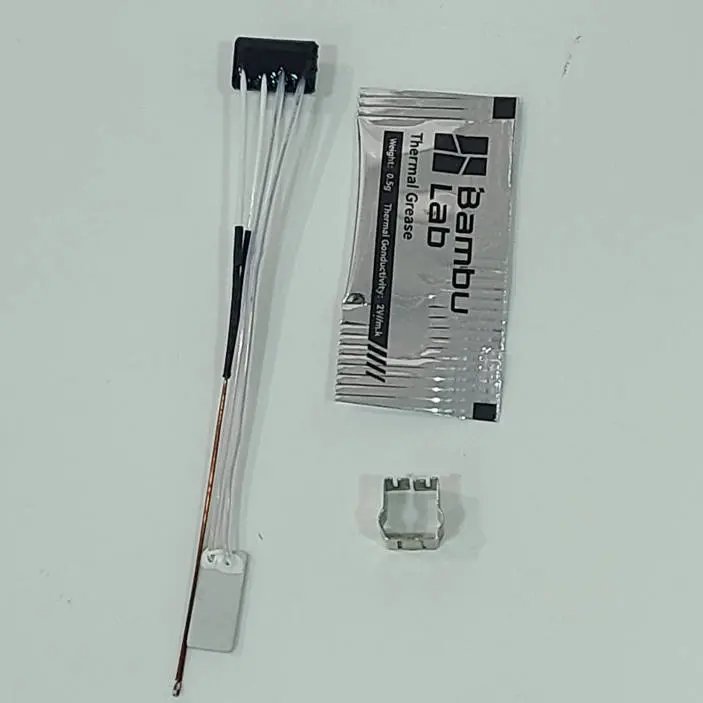

2	X1E komplet hotend-samling		3	X1E keramisk varmer til hotend

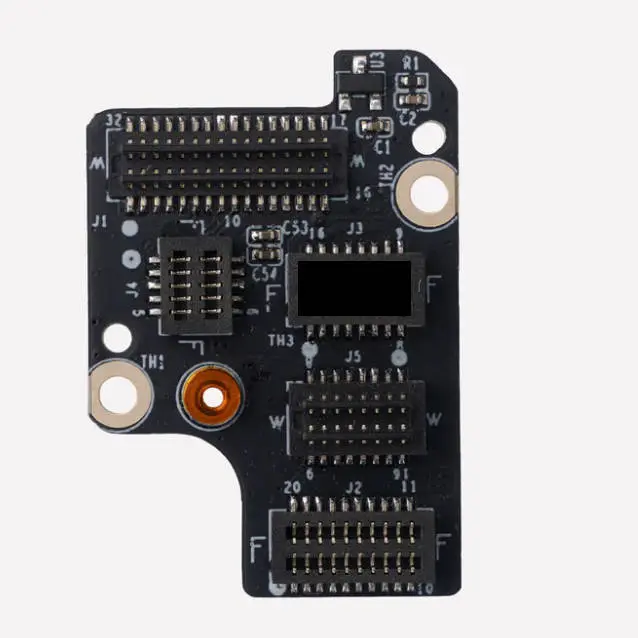

4	X1E extruder-enhed			X1E extruder-tilslutningskort

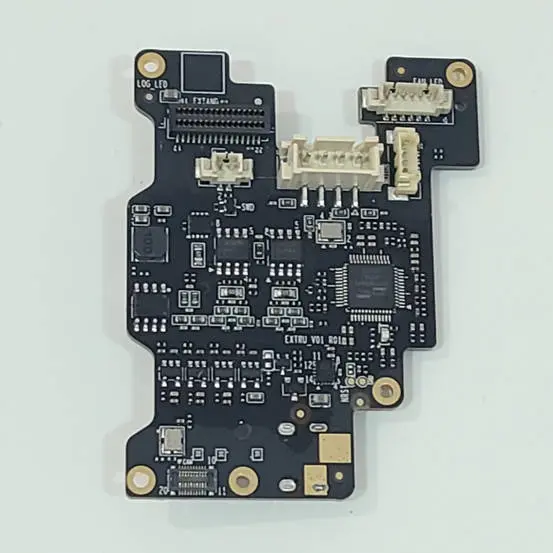

5	X1E TH Board		6
