Udskift det højre panel (ny version)

Højre panel (ny version)

Set fra printerens forside er det højre sidedæksel det højre panel. Antallet af skruer, der fastgør det metal-højre panel, er desuden reduceret til kun 11 som følge af forbedringer af monteringsprocessen.

Hvornår bruges denne guide?

Der er betydelig deformation eller skade på det højre panel.

Nødvendigt værktøj og materialer

• Højre panel
• H2.0 unbrakonøgle

Forberedelse

Sluk for printeren inden udskiftningen. Hvis en AMS er tilsluttet, skal du først fjerne PTFE-slangen og filament-bufferen.

Demonteringsguide

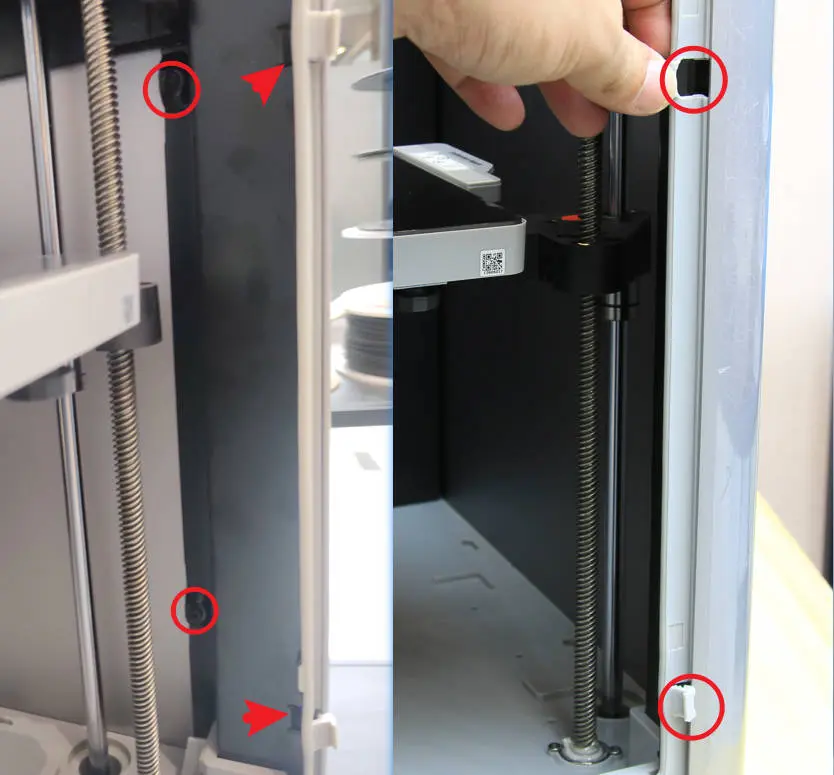

Trin 1 - Fjern skruerne på frontsøjlen

Fjern glasdækslet, åbn frontdøren, og brug en H2.0 unbrakonøgle til at fjerne de 4 skruer på frontsøjlen.

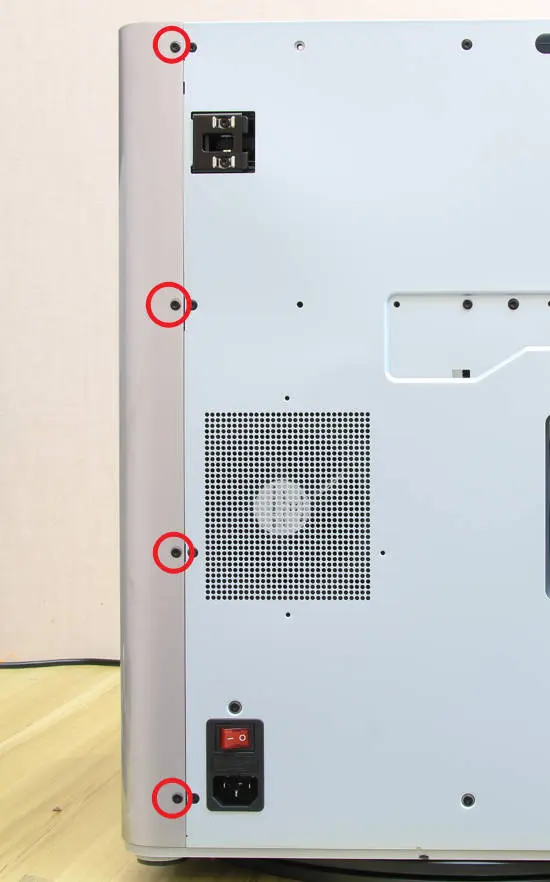

Trin 2 - Fjern skruerne bagpå

Brug en H2.0 unbrakonøgle til at fjerne de 4 skruer bag på panelet.

Trin 3 - Fjern skruen i den øverste tværbjælke

Riv EVA-puden af midt på den øverste tværbjælke, og fjern 1 skrue med en H2.0 unbrakonøgle.

Trin 4 - Fjern skruerne i bunden

Læg printeren på siden med det højre sidepanel vendende opad, og fjern de 2 skruer med en H2.0 unbrakonøgle.

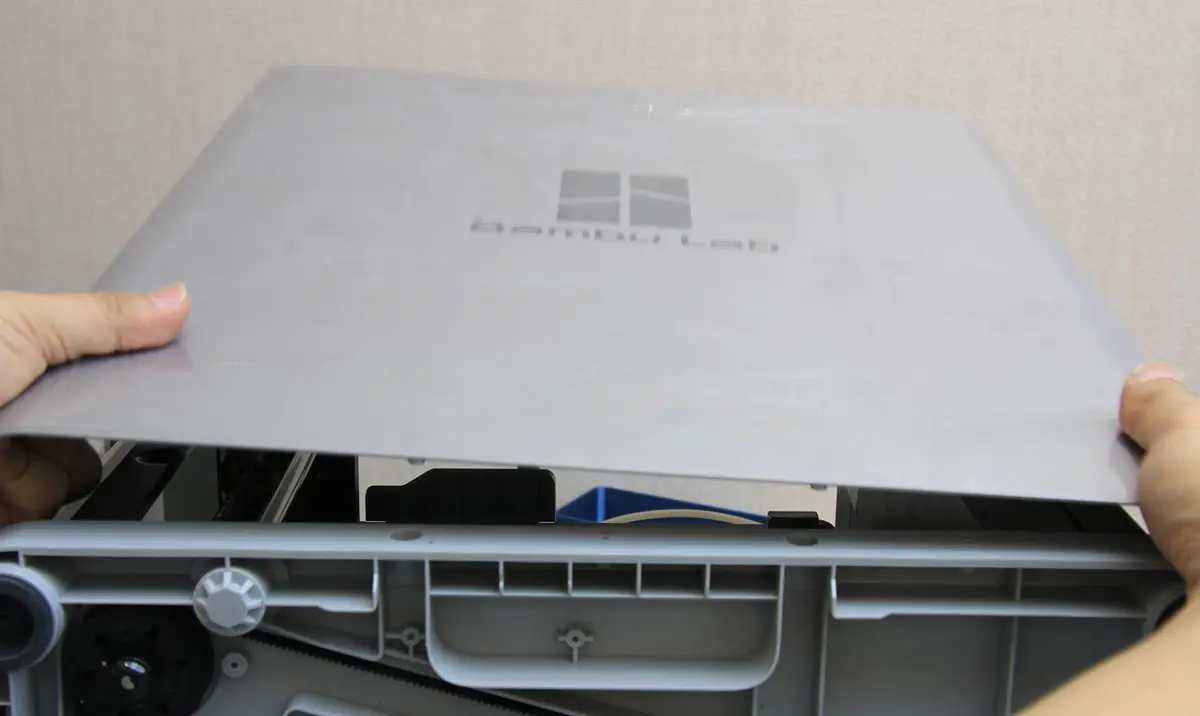

Trin 5 - Fjern det højre panel

En lille skumgummipude sidder fastklæbet midt oppe på det højre panel for at dæmpe støj fra kontakt med printerens højre bjælke. Bagsiden af skumgummipuden er forsynet med dobbeltklæbende tape, som giver en vis modstand ved fjernelse af panelet. Brug blot et moderat tryk for at løsne panelet jævnt.

Monteringsguide

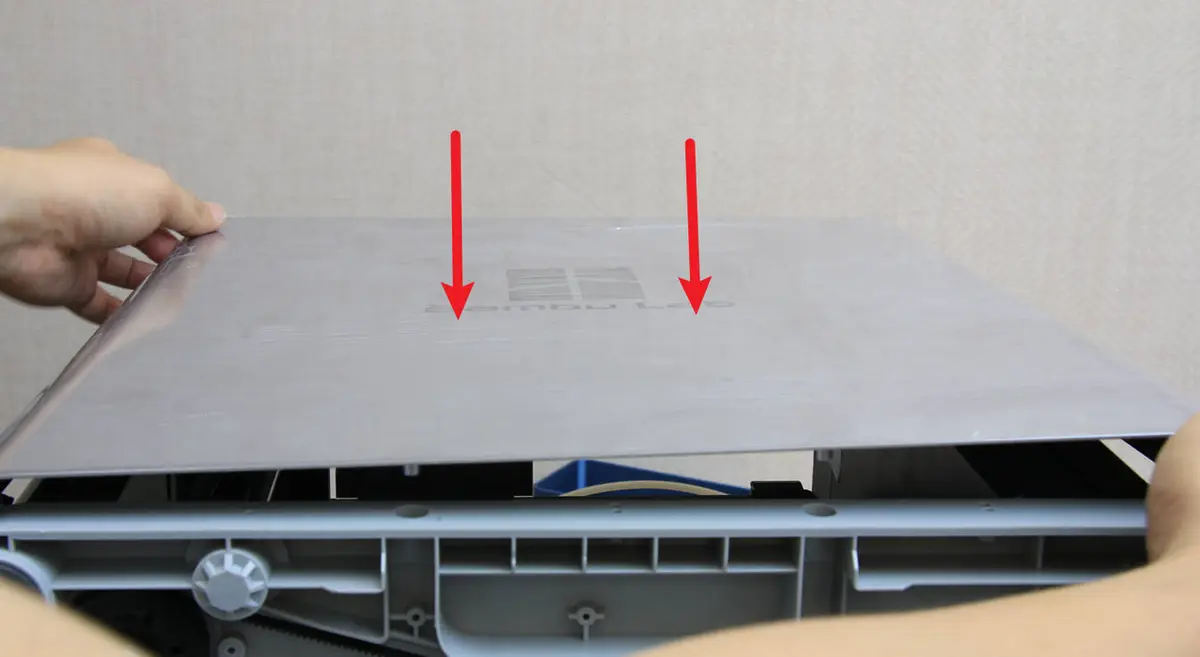

Trin 1 - Monter det nye højre panel

Monter det nye højre panel på printeren, og sørg for, at det sidder korrekt.

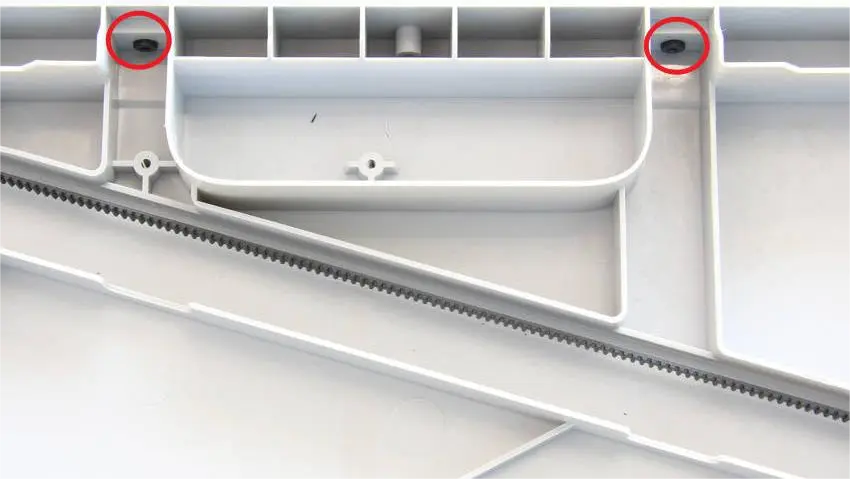

Trin 2 - Stram bundskruerne

Stram de 2 skruer i bunden, og stil printeren opret igen.

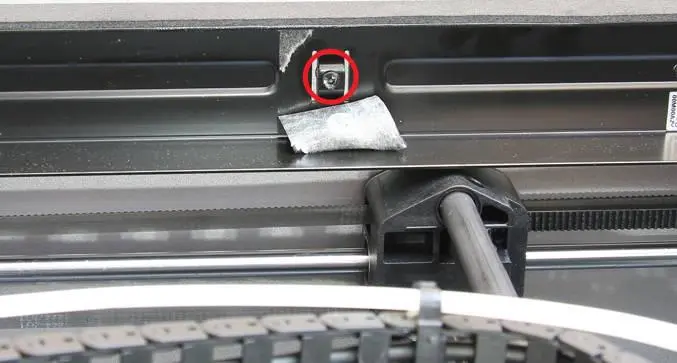

Trin 3 - Stram skruen i den øverste tværbjælke

Monter en skrue midt i den øverste tværbjælke.

Trin 4 - Monter skruerne bag på det højre panel

Monter de 4 skruer bag på det højre panel.

Funktionskontrol

Inspicér udseendet visuelt, og bekræft, at det højre panel sidder korrekt.
