Udskift front housing assembly - X1-serien

Front housing assembly - X1-serien

Front housing assembly'et tjener primært til at kole den udskrevne del for at sikre korrekt delformation. Dette beskyttende hus indeholder magnetiske komponenter (herunder en lille 2x2-magnet og en stor 4x2-magnet), integrerer en del-koleblæser og har en system-status LED-indikator.

Du kan kobe det i vores butik her: Front housing assembly - X1-serien.

Hvornår bruges denne vejledning?

• Skade efter sammenstod
• Fejl pa delkolingsblæseren
• Fejl pa toolhead LED

Nødvendige varktojer og materialer

• Et nyt front housing assembly

Sikkerhedsadvarsel og maskinens tilstand inden start

Husk at slukke for printeren, inden du begynder adskillelse og samling.

Betjeningsvejledning

Trin 1 - Åbn Front housing assembly

Sluk for printeren, og åbn front housing assembly'et.

Trin 2 - Frakobl kablet

Frakobl toolhead LED-kablet fra stikket, og frigøre det fra clipsen.

Trin 3 - Tilslut kablet

Klargør det nye front housing assembly, og tilslut toolhead LED-kablet til stikket pa front housing assembly'et.

Trin 4 - Luk front housing assembly'et

Indsæt toolhead LED-kablet i clipsen, og luk front housing assembly'et.

Sådan verificeres vellykket gennemforelse

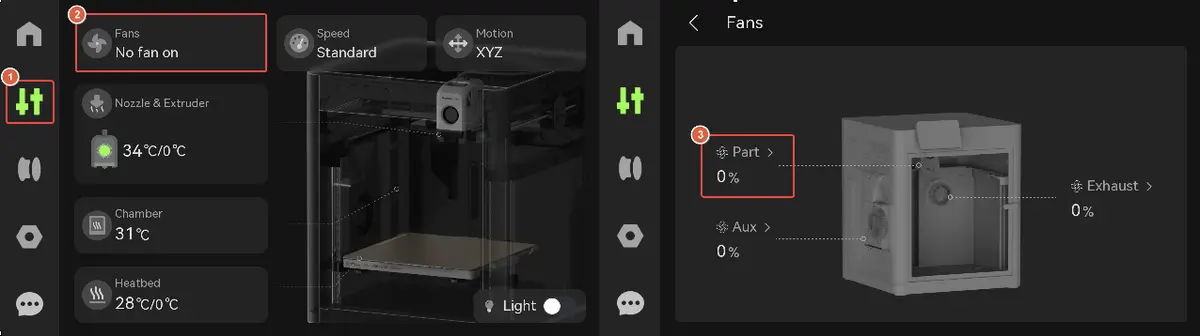

Tænd for printeren. Lyser toolhead LED'en under printerens opstart, og starter blæseren, nar du trykker pa Styr > Blæsere > Delkoleblæser pa skærmen, er udskiftningen lykkedes.

Oplever du problemer, anbefales det at gennemga trinene og dobbeltkontrollere alle forbindelser for at sikre, at de er korrekt fastgjort. Forsog processen igen.

Vedvarer problemerne, eller har du brug for yderligere hjælp, bedes du kontakte serviceteamet for professionel support.
