Udskiftning af MC board-ventilator

Hvad er det?

MC-board-ventilatoren (Machine Controller) er en 5V-ventilator til køling af Machine Controller-boardet.

Hvornår skal du udskifte den?

1. Hvis der vises en advarsel pa skærmen, f.eks. "The motor driver is overheating. Its radiator may be loose, or its cooling fan may be damaged", og du har kontrolleret, at forbindelserne er i orden;

2. Unormal støj fra ventilatoren.

Nødvendigt værktøj og materialer

• Ny MC board-ventilator
• H1.5 og H2.0 Allen-nøgle
• Pincet.

Sikkerhedsadvarsel og maskinens tilstand inden start

Inden du pabegynder processen i denne vejledning, skal du sikre, at maskinen er slukket, og at AMS samt PTFE-slangen og filamentbufferen er fjernet.

Betjeningsvejledning

Trin 1 - (Demontering) Løsn bagpanelets skruer

Løsn skruerne bag pa printeren som markeret herunder. Der er i alt 14 skruer, der skal løsnes - 10 i det første billede og 4 i det andet billede som vist herunder.

Trin 2 - Fjern bagdækslet

For at fjerne bagdækslet er det vigtigt først at trække venstre side ud, sa venstre bæltespændingsport ikke er i vejen, og derefter gøre det samme pa højre side. Skub PTFE-slange-udgangen indad for at frigøre den fra dækslet.

Trin 3 - Fjern affaldsskuffen

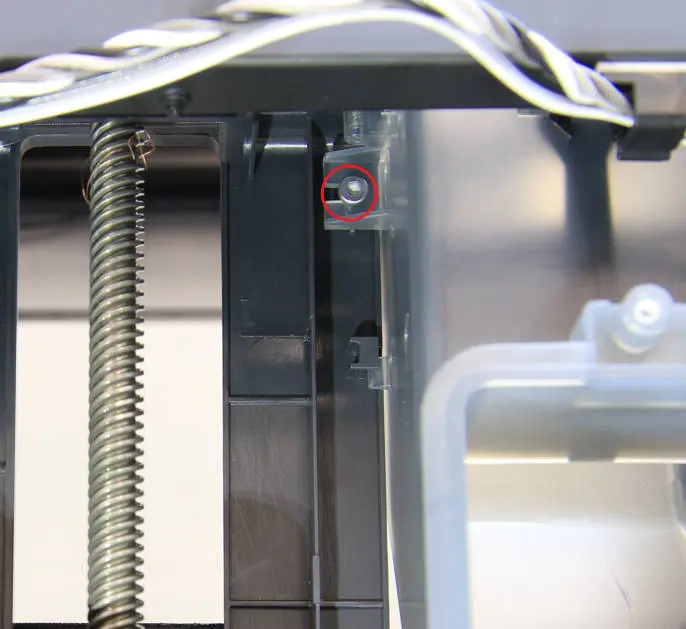

Løsn skruerne pa hver side af affaldsskuffen. Nar det er gjort, tages affaldsskuffen ud. Nogle printere har tre skruer til at fastgøre affaldsskuffen, mens andre kun har to. Se din specifikke situation.

Bemærk: Pa nogle versioner er varmesengens kabler fastgjort til bunden af affaldsskuffen med en klemme - brug ikke for stor kraft, nar du tager affaldsskuffen af.

Med to skruer:

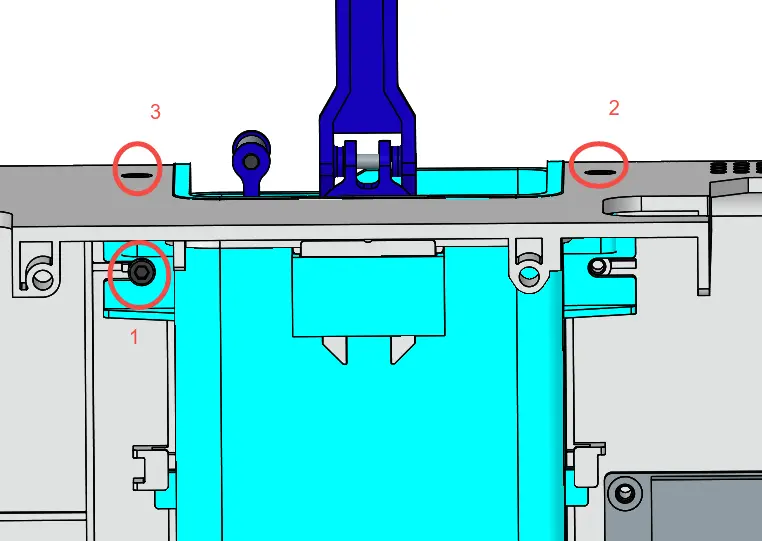

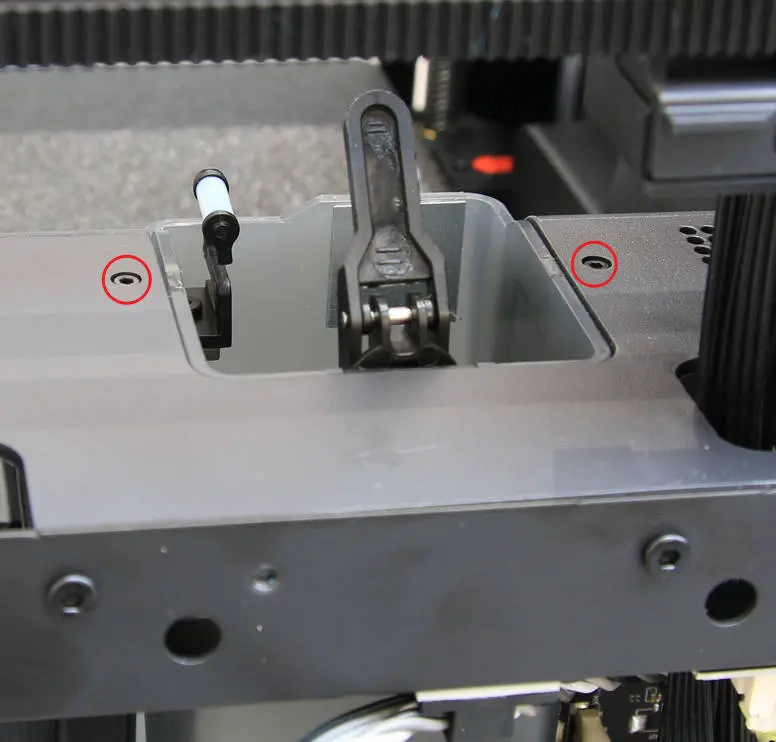

Med tre skruer:

Trin 4 - Frakobl motorkablerne

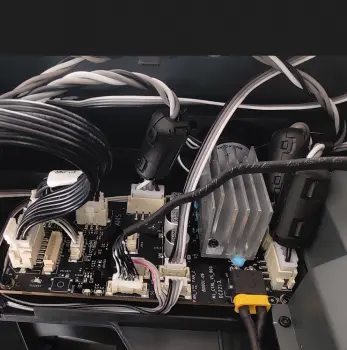

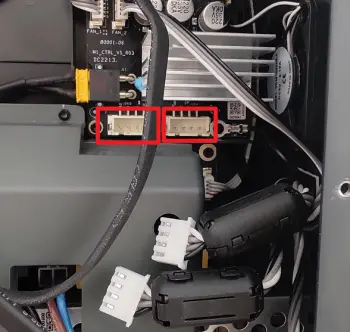

Find MC-boardet, som sidder pa højre side af maskinens bagside, og frakobl de 2 motorkabler fra det nederst (bemærk: det venstre er kablet til Z-motoren).

Trin 5 - Fjern varmelegemet

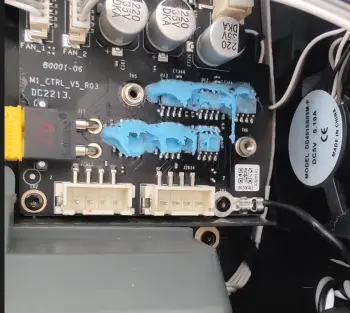

Løsn de 2 skruer, der holder varmelegemet pa plads, og fjern derefter varmelegemet.

Trin 6 - Fjern MC board-ventilatoren

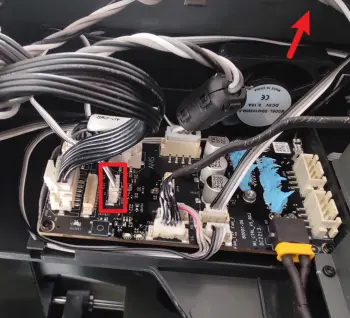

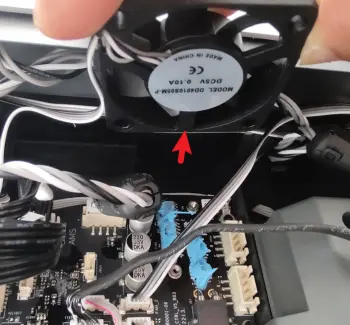

Frakobl MC board-ventilatorens kabel fra stikenden og træk forsigtigt ventilatoren udad. Ventilatoren sidder fast med AB-lim, sa der kan kræves lidt kraft for at trække ventilatoren ud - alternativt kan en hårtørrer bruges til at varme limen op inden fjernelse.

Trin 7 - (Montering) Pafor dobbeltklæbende tape

Klargør en ny MC board-ventilator og pafor den brugte dobbeltklæbende tape, der blev fjernet fra den gamle ventilator. Er tapen gået i stykker, kan der bruges standard dobbeltklæbende tape.

Trin 8 - Installer ventilatoren

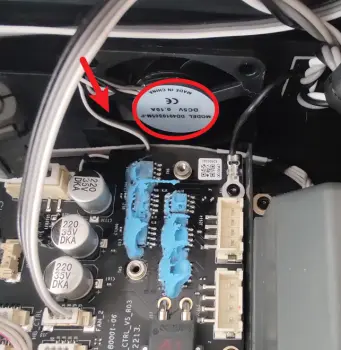

Indsæt ventilatoren i det tildelte slot med den klæbende side indad - ventilatorens mærkat skal vende mod MC-boardet.

Trin 9 - Tilslut ventilatorens kabel

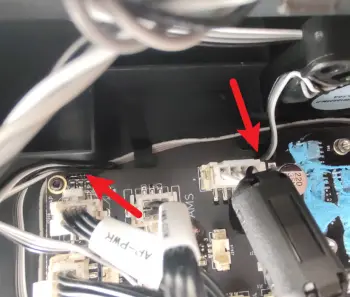

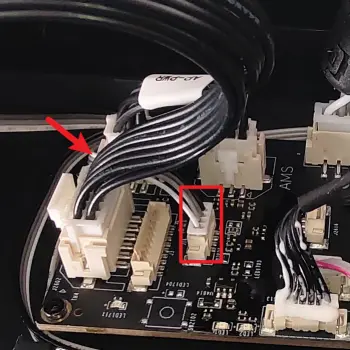

Før ventilatorens kabel langs MC-boardet som vist herunder, og tilslut det derefter til MC-boardet.

Trin 10 - Installer varmelegemet

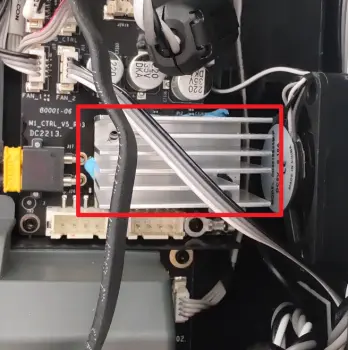

Sæt varmelegemet tilbage pa MC-boardet og fastgør det med 2 skruer.

Trin 11 - Tilslut motorkablerne

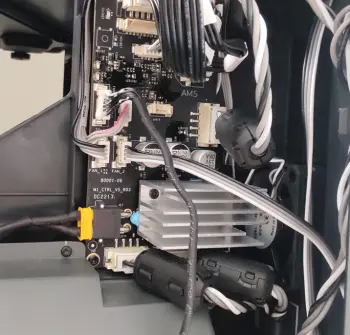

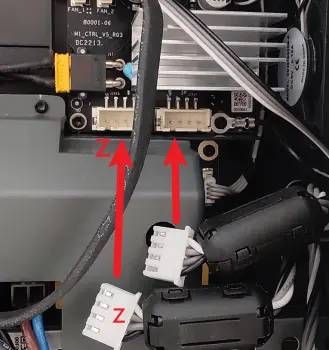

Gentilslut de 2 motorkabler til MC-boardet, bemærk at stikket til venstre er stikket til Z-motorkablet.

Trin 12 - Installer affaldsskuffen

Installer affaldsskuffen ved at skubbe den tilbage pa dens position, vær opmærksom pa de fremstående tapper pa begge sider af skuffen. Fastgør den til sidst med 2 skruer pa hver side øverst pa skuffen.

Trin 13 - Installer bagdækslet

Begynd med at føre slangeholderen igennem, og fastgør derefter højre side af bagdækslet forbi den højre bæltespænder som vist herunder, efterfulgt af den venstre bæltespænder.

Trin 14 - Spænd skruerne

Skru bagpanelet pa igen. Vær opmærksom pa de forskellige skruetyper (10 og 4), som nævnt tidligere.

Verifikation af gennemførelse og succes

Tilslut strømkablet og tænd for strømmen. Udfør en enheds-selvtest som vist herunder - forekommer der ingen fejl, er udskiftningen vellykket.

Støder du pa problemer, skal du gense dine trin og kontrollere alle forbindelser og forsøge igen. Vedvarer problemerne, kontaktes serviceteamet for yderligere hjælp.
