Udskiftning af micro lidar

Hvad er en micro lidar?

Bambu micro lidar er en sensor, der kan måle dybde i mikrometers præcision. Den bringer mikrometer-nøjagtighed ind i 3D-print. Systemet måler dysen højde over beds overflade, kalibrerer flodet fra dysen og scanner det første lag.

Inden du udskifter micro lidar eller TH-boardet på X1C/X1, skal du fastslå deres version for at undgå kompatibilitetsproblemer ved brug af en forkert version. Bambu Lab micro lidar-introduktion og metoder til at skelne versioner (enkelt rød eller dobbelt rød)

Bambu micro lidar

Hvornår skal micro lidar udskiftes?

Hvis printeren på et tidspunkt viser en advarsel på displayet relateret til "lasere" (f.eks. at laseren ikke er tændt), og du har kontrolleret forbindelserne uden resultat.

Nødvendige værktøj og materialer

• Ny Bambu micro lidar-modul
• H1.5 unbrakonøgle
• Hårtørrer
• Silikonelæs

Kun til orientering

Sikkerhedsadvarsel og maskinens tilstand inden start

Følg trinene i denne guide nøje for at gennemføre udskiftningen. Sørg for, at maskinen er slukket inden enhver demontering og montering.

Betjeningsvejledning

Trin 1 - (Demontering) Sænk varmesengen

Tænd printeren, naviger til bevægelsesMenuen på displayet og sænk varmesengen helt ned til bunden af maskinen. Når det er gjort, sluk for printeren og fjern det øverste glaspanel.

Trin 2 - Fjern bagdækslet på værktøjehovedets

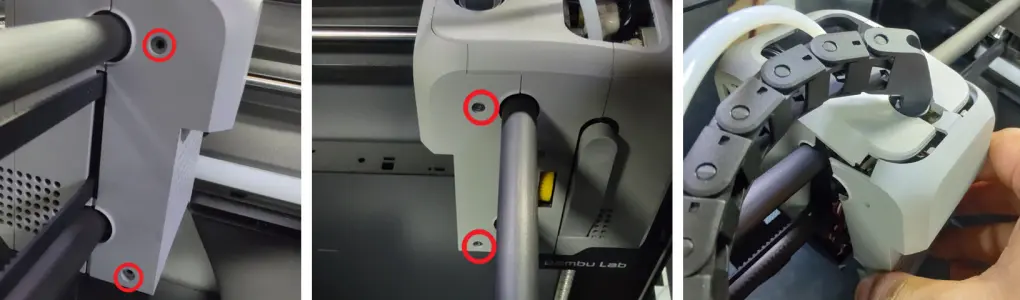

Skru de 4 skruer af, der holder bagdækslet på værktøjehovedet, og fjern bagdækslet.

Trin 3 - Afmonter fleksibelt kabel

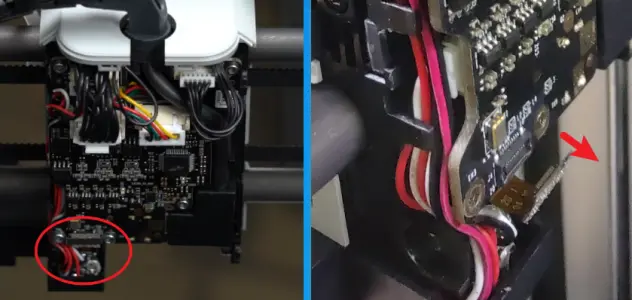

Skru de 2 skruer af, der sidder i bunden til venstre på boardet, og holder det fleksible kabel. Når det er gjort, træk forsigtigt stikket ud af det fleksible kabel.

Trin 4 - Løsn board-skruer

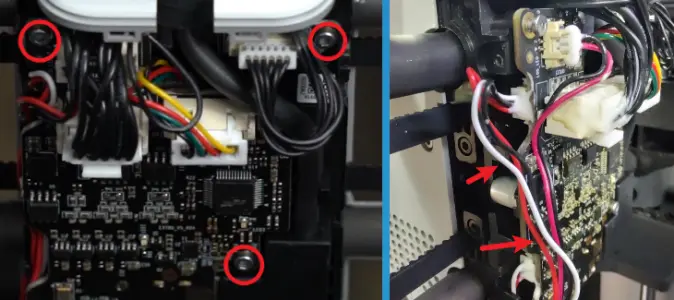

Løsn de 3 skruer, der holder breakout-boardet, en lille smule, så det er nemmere at fjerne micro lidar-kablerne.

Trin 5 - Afmonter stikforbindelser

Stikforbindelserne er fastgjort med varmlæs for at holde dem på plads under drift. Brug en hårtørrer til at varme læset op og blødgøre det, så stikforbindelserne nemt kan trækkes ud. Når de er afmonteret, kan du fjerne eventuelle læsrester på stikforbindelserne.

Trin 6 - Fjern Bambu micro lidar

Skru de 2 skruer af, der holder micro lidar på plads, og som sidder under værktøjehovedets. Når det er gjort, kan micro lidar tages ud og udskiftes.

Trin 7 - (Montering) Installer den nye Bambu micro lidar

Vi vender nu alle demonterings trinnene for at installere en Bambu micro lidar på værktøjehovedet, startende med at placere micro lidar i bunden af værktøjehovedet og fastgøre den med de 2 skruer.

Trin 8 - Tilslut de 3 kabler

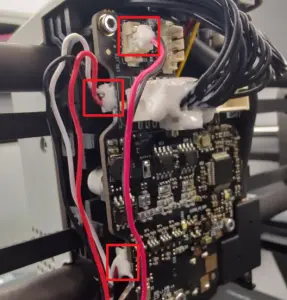

Tilslut de tre kabler til de tilsvarende stik på extruder-boardet som vist på figuren nedenfor (det anbefales at påføre silikonelæs på stikforbindelserne til forstærkning, lad det herefter sidde i 30 minutter og vent, til silikonen har hærdet indledningsvis). Fastgør derefter de 3 skruer, der blev løsnet tidligere. Figuren til højre viser tilslutningsdiagrammet for V9-versionen af TH-boardet.

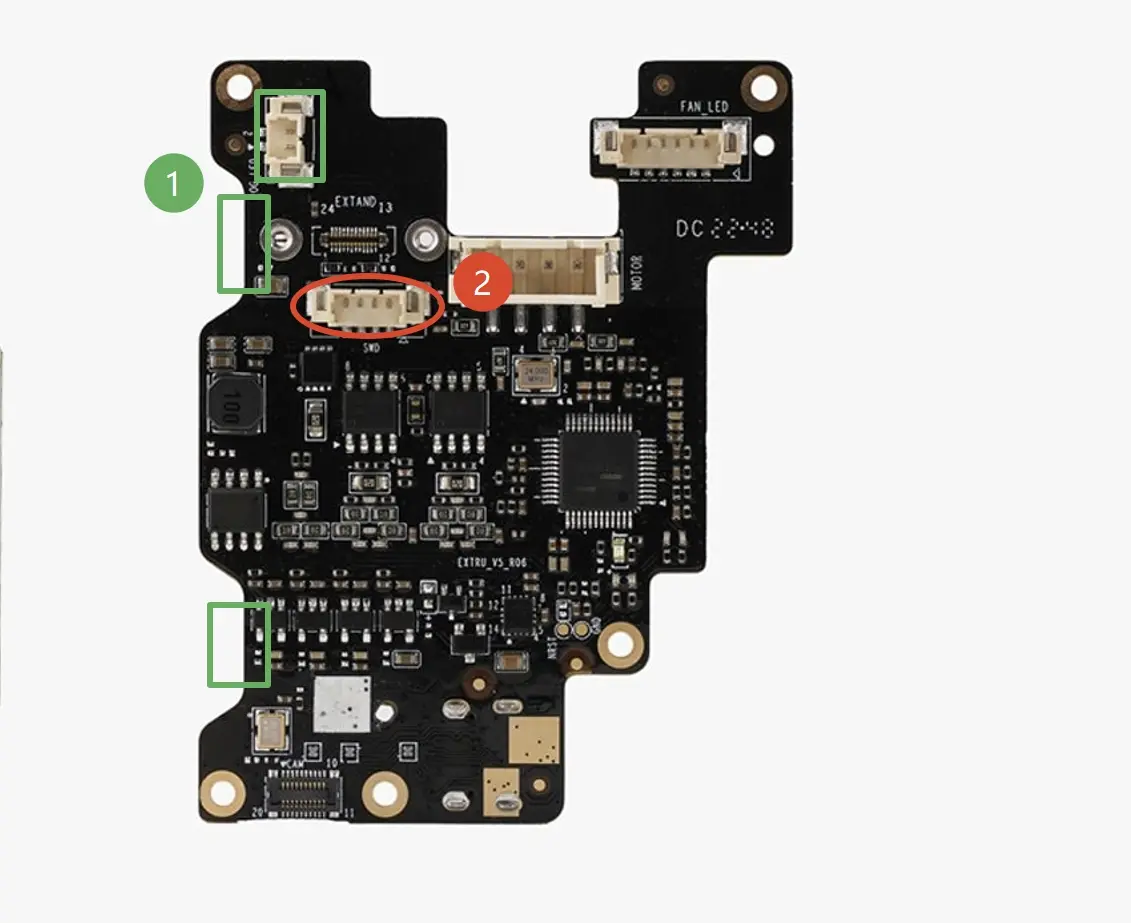

Kabelinstallationsplaceringen for V9-versionen er den samme som for V8, ved den grønmarkerede position; stikket markeret som nummer 2 på billedet er et teststik og behøver ikke installeres.

Trin 9 - Før kablerne

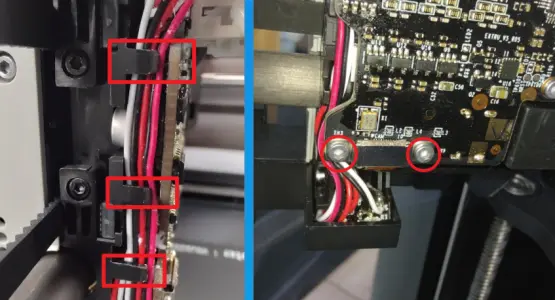

Før kablerne langs siden af breakout-boardet ved at skubbe dem langs kanten som vist på billedet nedenfor. Tilslut derefter meget forsigtigt stikket på ribbonkablet med et let tryk. Når det er gjort, fastgør stikpladen på ribbonkablet med 2 skruer.

Trin 10 - Installer bagdækslet på værktøjehovedets

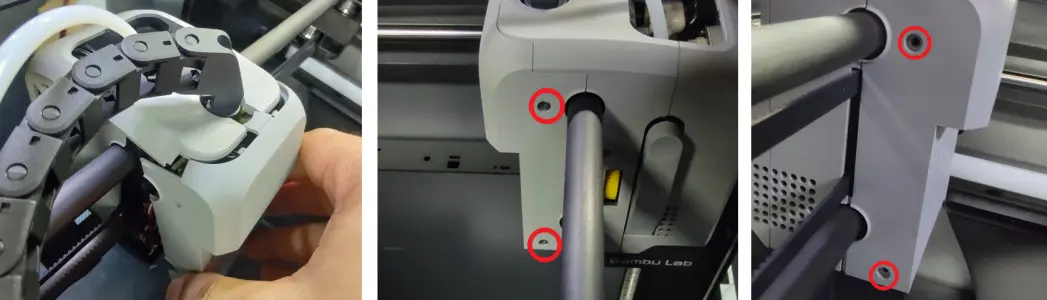

Genmonter bagdækslet på værktøjehovedet og fastgør det med 4 skruer (2 på hver side). Når det er gjort, læg det øverste glaspanel tilbage på maskinen.

Kontrol af funktionalitet

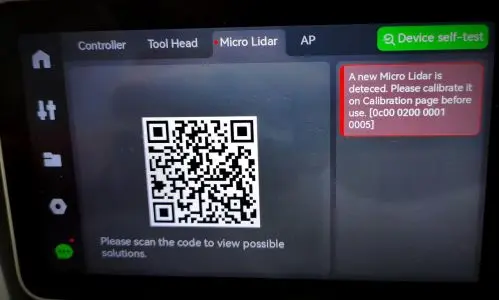

Når du tænder printeren, bør en besked poppe op og indikere, at en ny micro lidar er registreret.

Sørg for, at kammeret er ryddet for print eller ekstruderinger på sengen. Gå til indstillingsmenuen på displayet, vælg Kalibrering og tryk på "Start kalibrering".

Når kalibreringen er færdig, skal du udføre en selvtest af enheden som angivet nedenfor.

Hvis alt gik efter planen, og der ikke opstår fejl eller advarsler under kalibrering og selvtest, er udskiftningen gennemført korrekt. Ellers kontroller forbindelserne og prøver igen. Opstår der vedvarende problemer, bedes du kontakte serviceteamet for yderligere hjælp.
