AMS kabelpakke (5-i-1): udskiftning og montering

AMS kabelpakke (5-i-1)

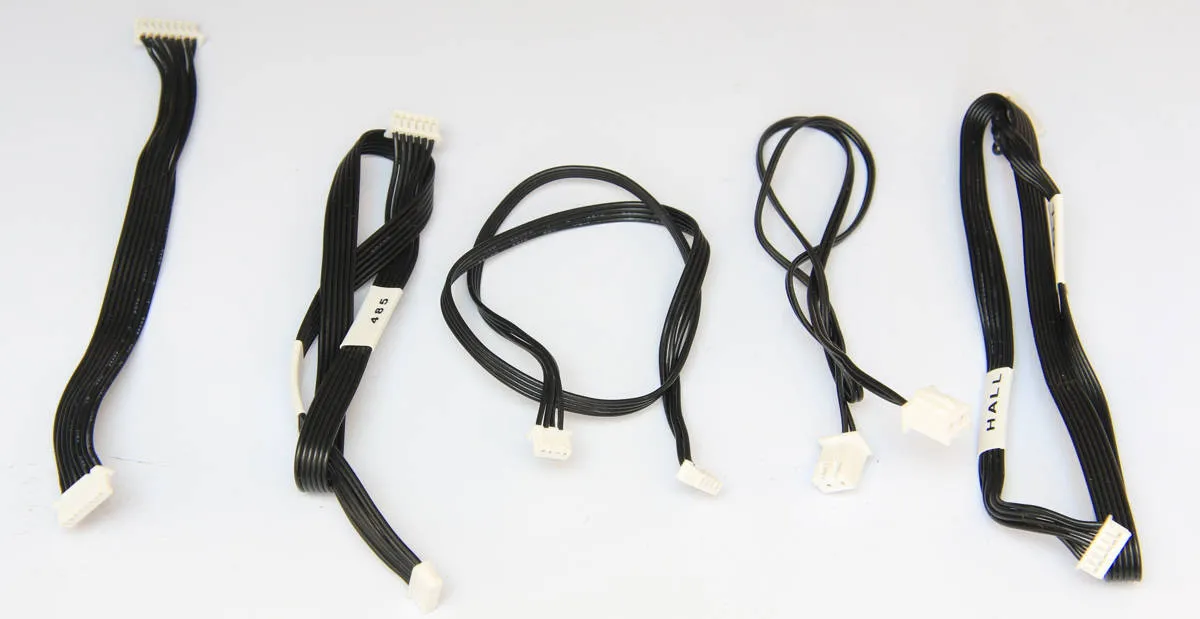

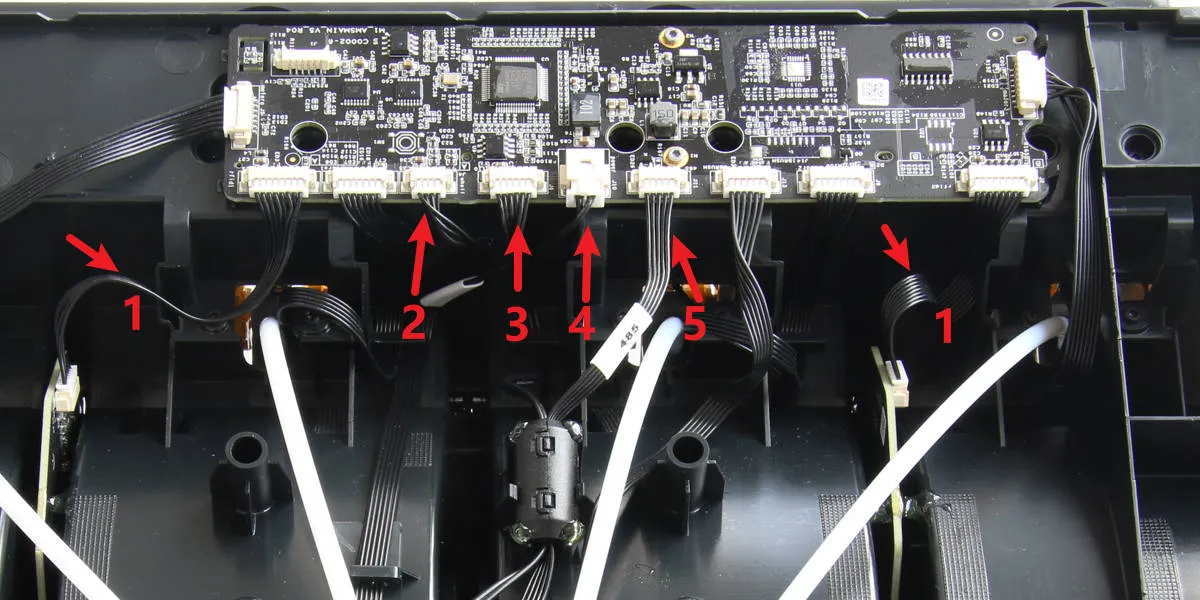

Pakken indeholder 5 kabler:

1. Forbindelseskabel til RFID-kort *1 (kun 1 stk.)

2. Forbindelseskabel til hastighedsmålekort *1

3. Forbindelseskabel til filamentvalgskort *1

4. Forbindelseskabel til strømforsyning *1

5. Forbindelseskabel til 485-bus *1

Hvornår skal den bruges

Hvis et kabel bliver beskadiget under vedligeholdelse eller brænder sammen ved almindelig brug, skal det udskiftes.

Nødvendige værktøjer og materialer

• AMS kabelpakke
• H2.0 unbrakonøgle
• Pincet

Skrueliste

	Model	Placering	Tegning

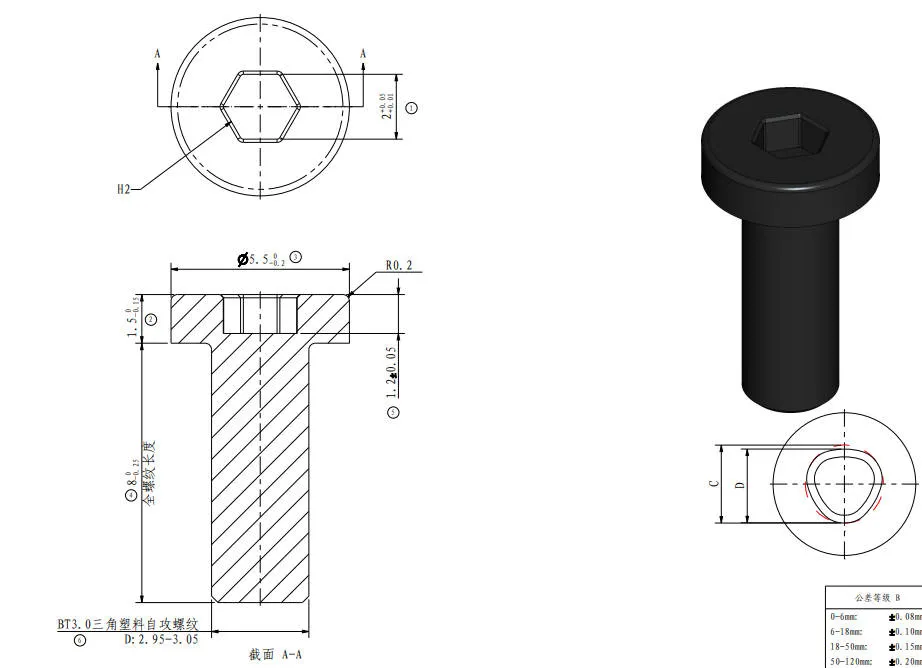

Skrue A	BT3*8	AMS-hovedramme

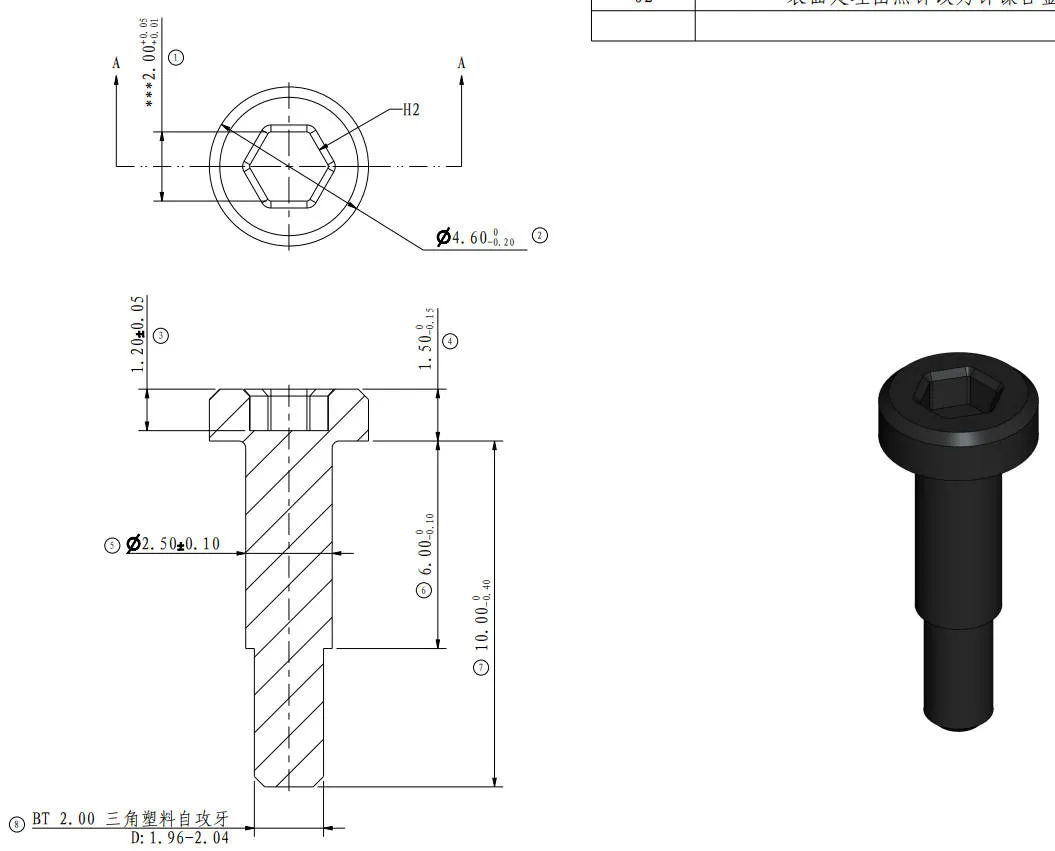

Skrue B	BTG2*8	AMS intern filament-hub

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at frakoble AMS fra printeren, før du udfører vedligeholdelse på AMS og elektronikken. Hvis AMS er tilsluttet under sådant arbejde, kan det give kortslutning og føre til yderligere skade på elektronikken samt sikkerhedsrisici.

Hvis du er i tvivl eller har spørgsmål til denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmonter og monter AMS-hovedrammemodulet

Trin 1 (afmontering) - fjern PTFE-slangen

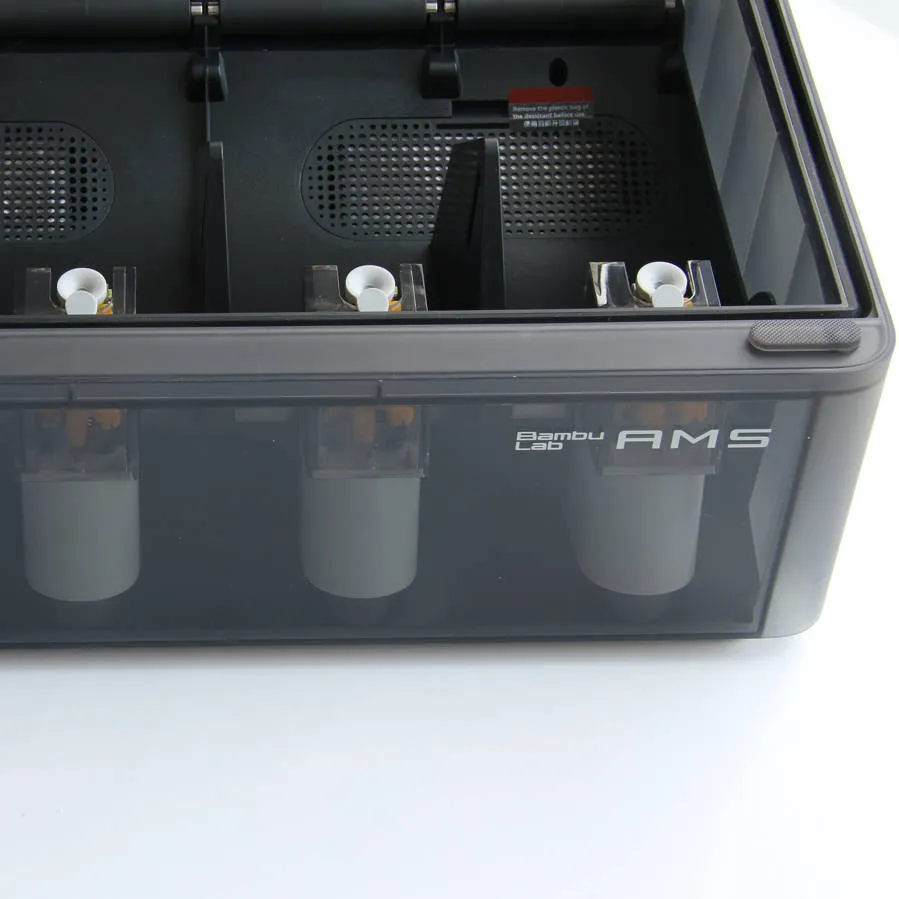

Åbn AMS-topdækslet

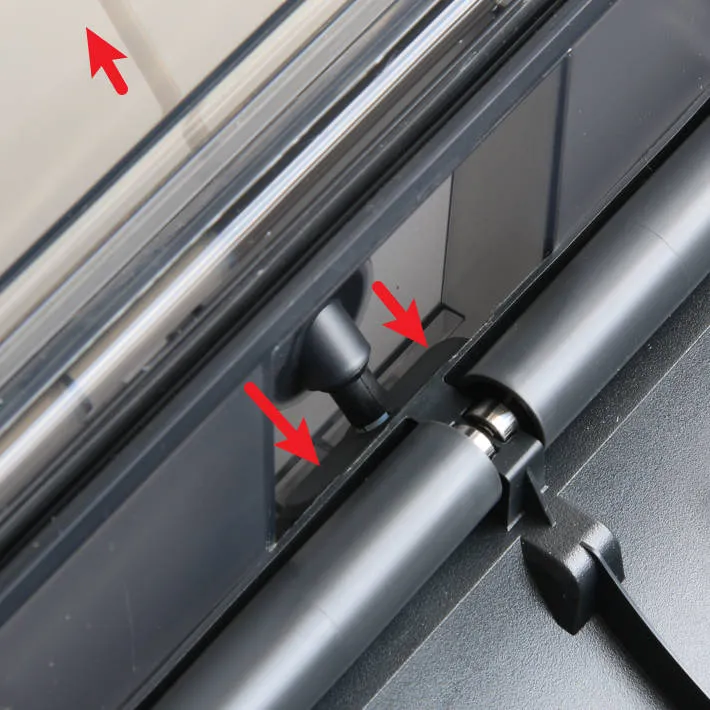

Tryk på knappen på filament-hubben for at frigøre stikket, og træk derefter forsigtigt PTFE-slangen ud

Trin 2 - frigør AMS-hovedrammemodulet

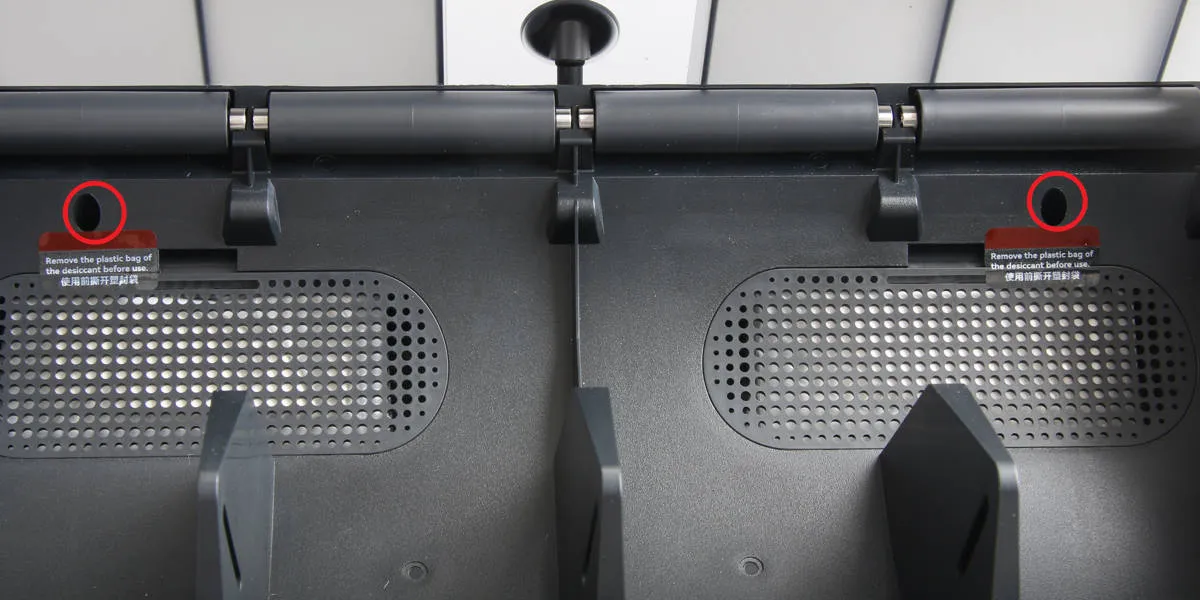

Fjern de 2 skruer A, der fastgør AMS-hovedrammen.

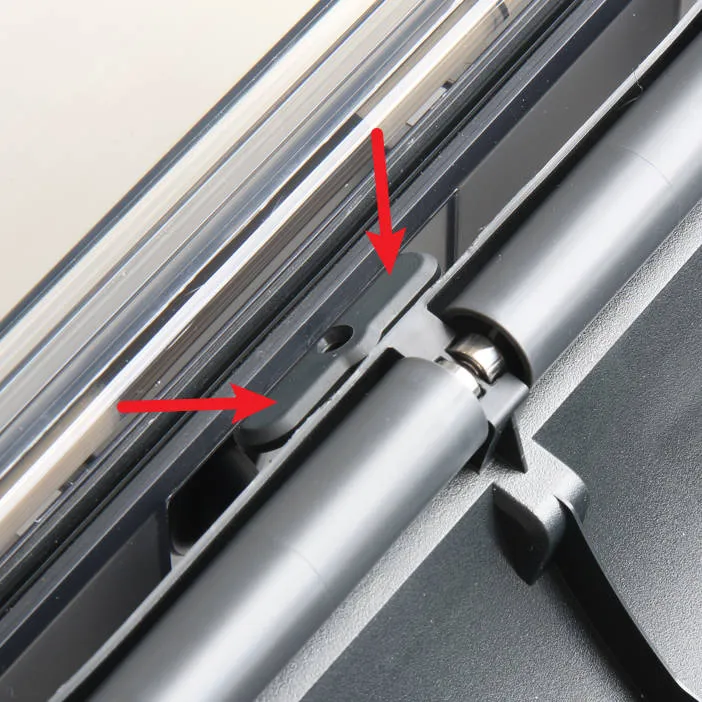

Tryk på knappen på filament-hubben for at løfte den bageste del af hovedrammen helt op

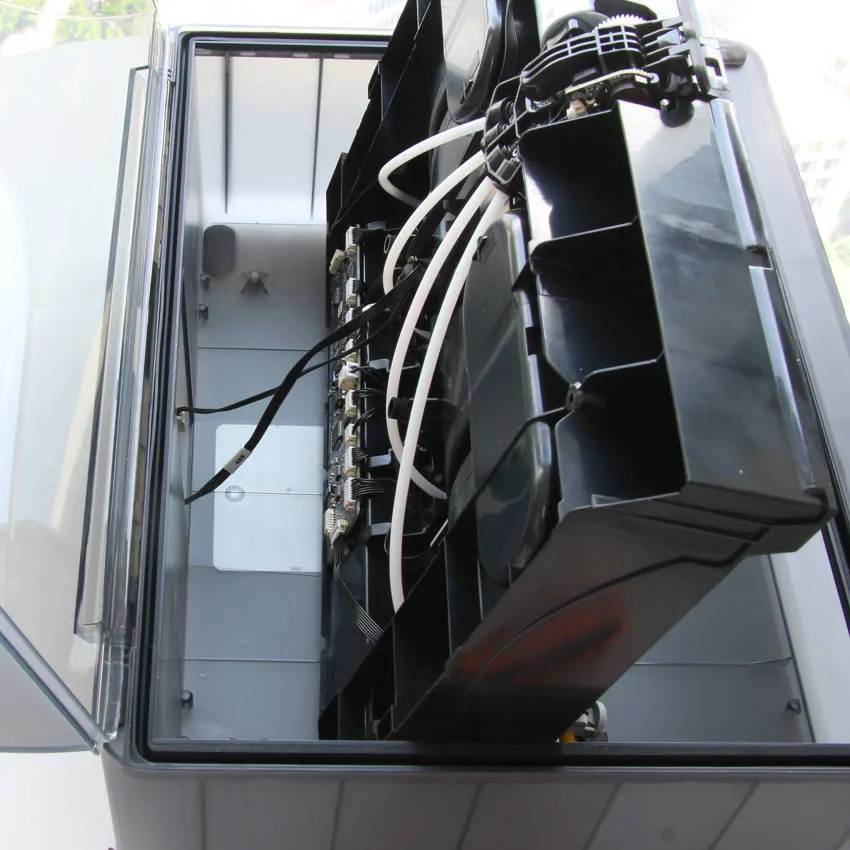

Placer hovedrammens komponenter lodret på AMS-bundskallen, og vær opmærksom på kabelforbindelserne

Trin 3 - fjern AMS-hovedrammemodulet

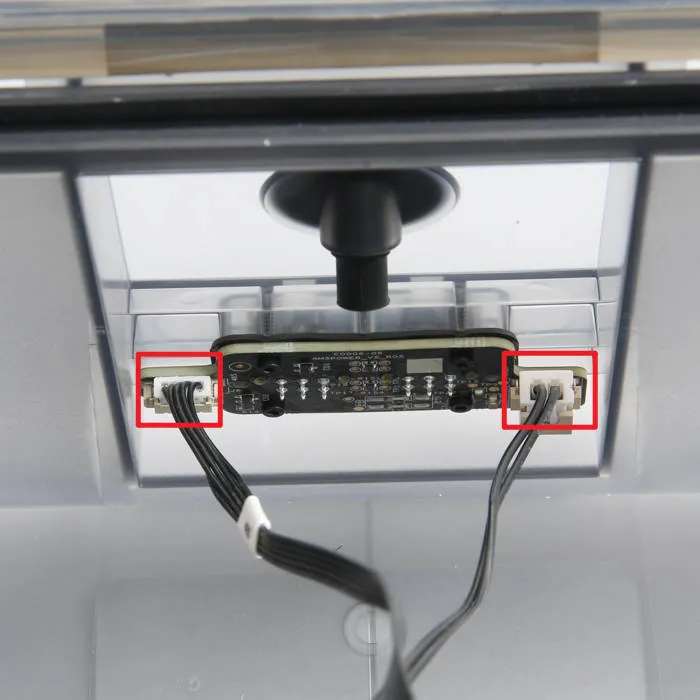

Frakobl 485-buskablet og strømkablet fra AMS-strømkortet

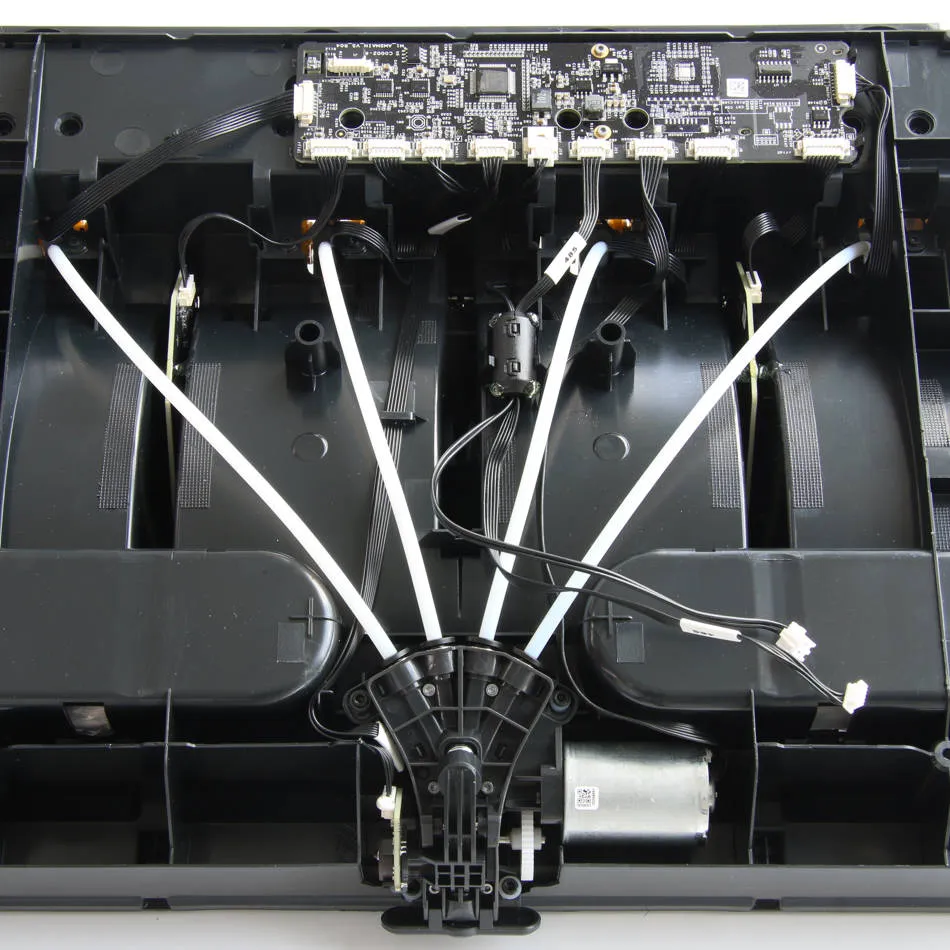

Fjern AMS-hovedrammens komponenter

Trin 4 (montering) - tilslut strømkablet og 485-buskablet

Placer AMS-hovedrammemodulet på AMS-bundskallen

Tilslut 485-buskablet og strømkablet til AMS-strømkortet

Trin 5 - monter AMS-hovedrammemodulet

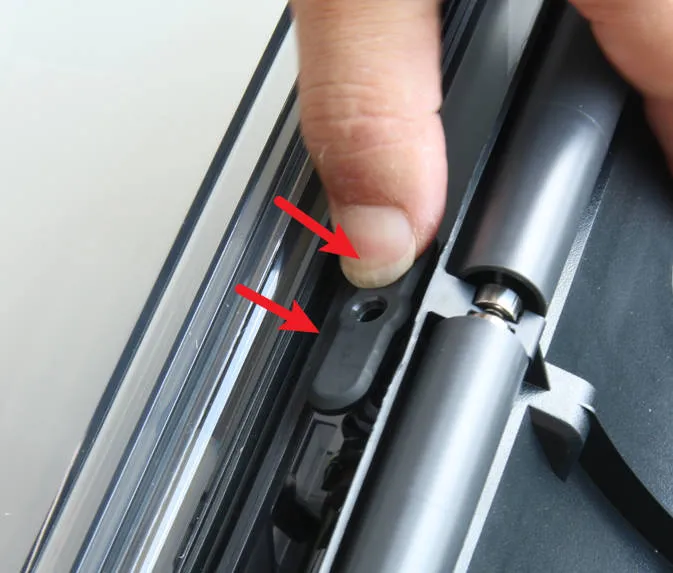

Tryk på knappen på filament-hubben for at sætte AMS-hovedrammen på plads

Spænd de 2 skruer A for at fastgøre AMS-hovedrammen

Trin 6 - tilslut PTFE-slangen

Sørg for, at PTFE-slangens silikoneholder flugter korrekt med gennemføringshullet i filament-hubben

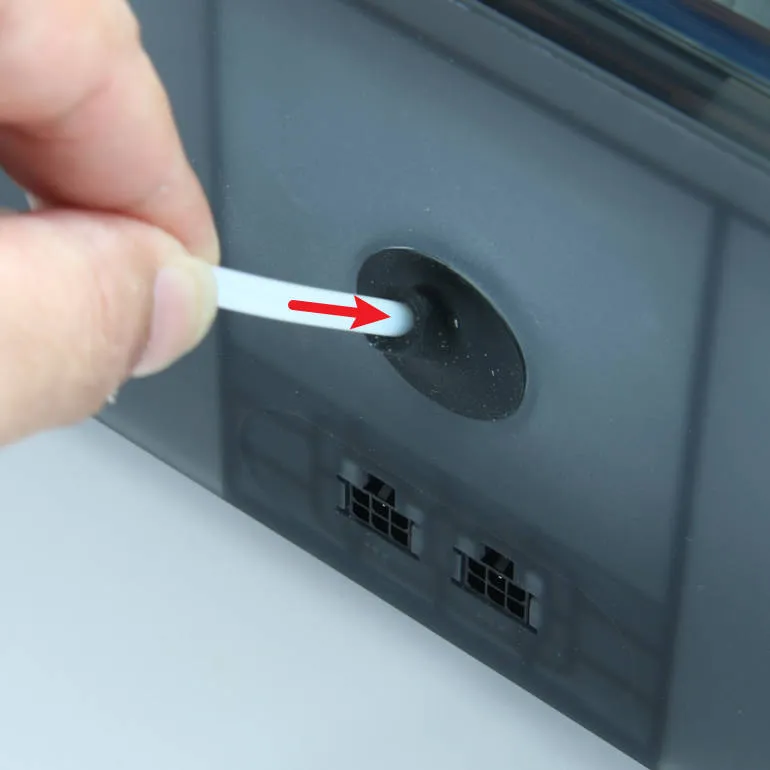

Indsæt PTFE-slangen fra bagsiden af AMS, og træk efter monteringen i PTFE-slangen for at sikre, at den sidder helt fast

Udskift RFID-kablet

Trin 1 - fjern RFID-kablet

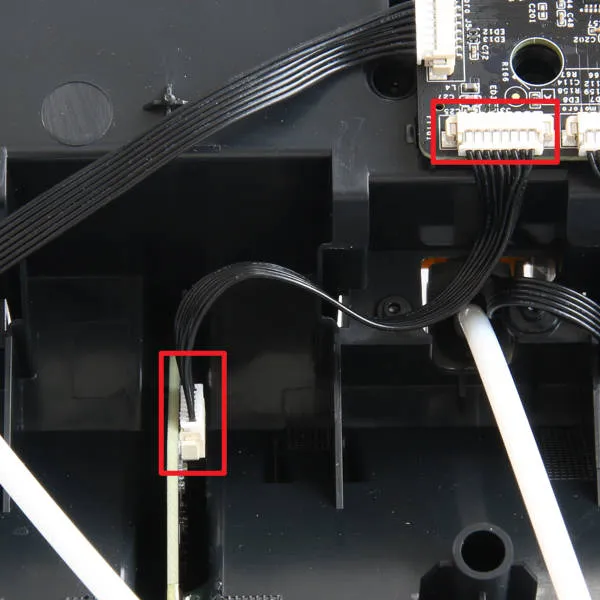

Frakobl kablet fra AMS-hovedkort 1 og RFID-kortet

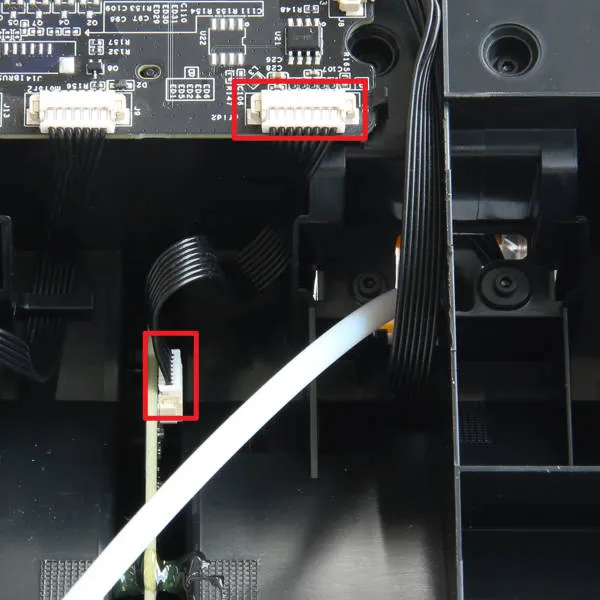

(Samme trin for det andet RFID-kabel) Frakobl forbindelseskablet fra AMS-hovedkortet og RFID-kort 2

Trin 2 - tilslut RFID-kablet

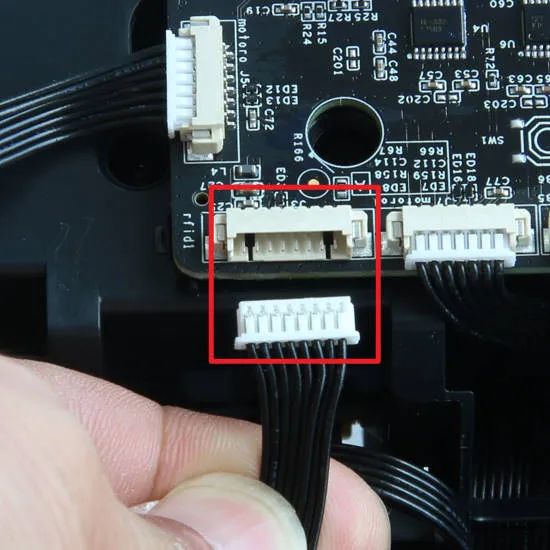

Tilslut RFID-kablet til hovedkortet i den retning, der er vist på billedet

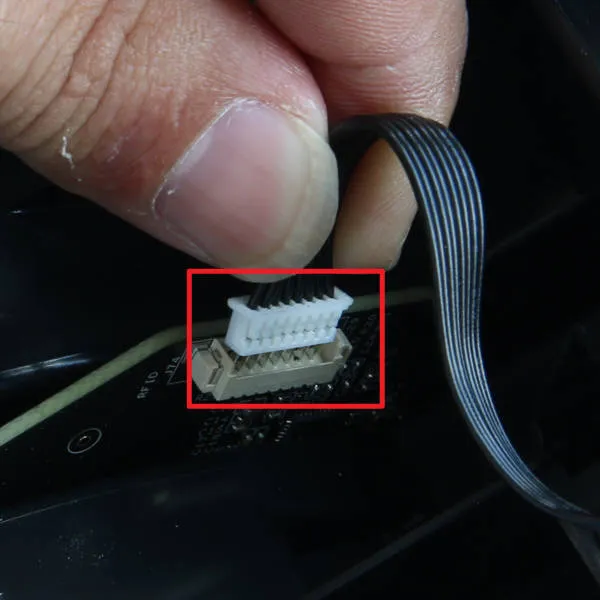

Tilslut RFID-kablet til RFID-kortet i den retning, der er vist på billedet

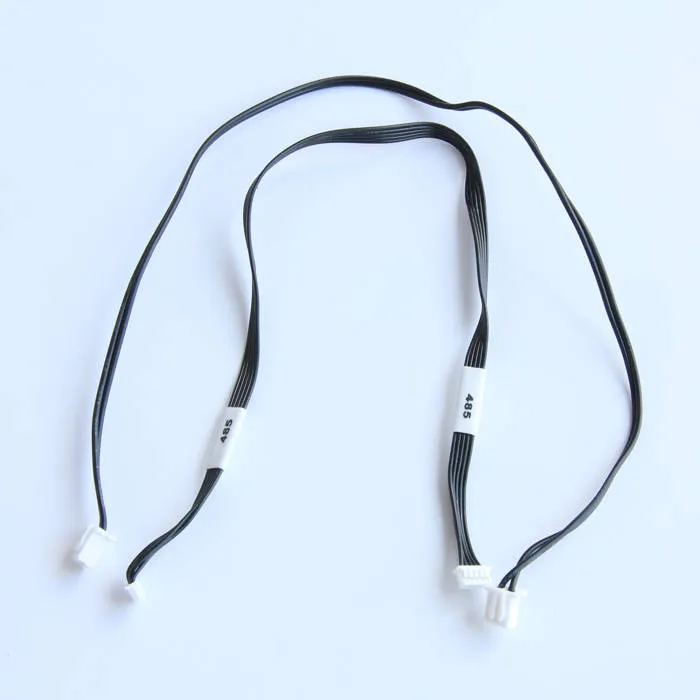

Udskift strømkablet og 485-buskablet

Trin 1 - frakobl kablerne

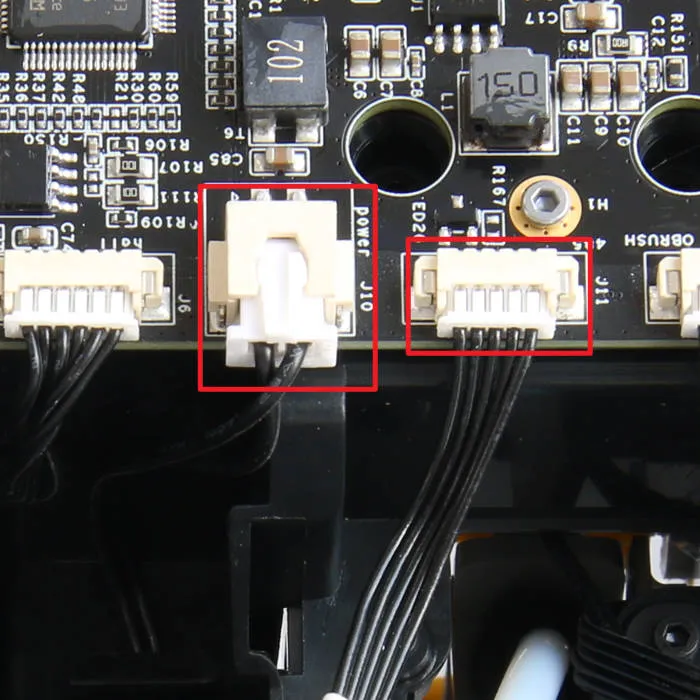

Find stikkene til de to kabler på hovedkortet, og frakobl dem

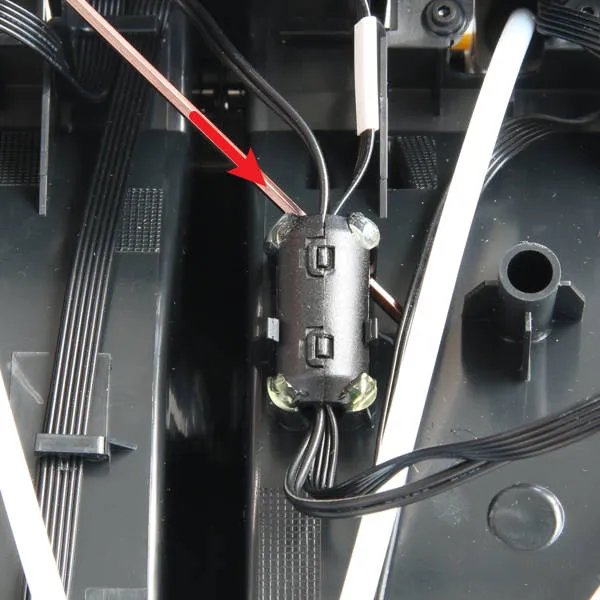

Før unbrakonøglen ind gennem magnetringens holder, og vip forsigtigt magnetringen op

Trin 2 - fjern kablerne

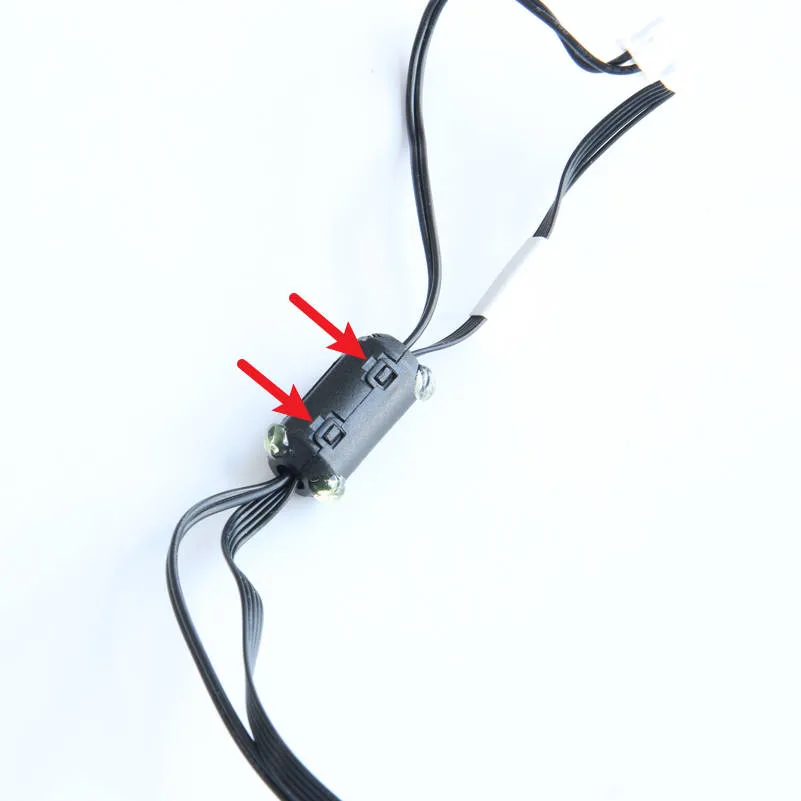

Frigør de to clips

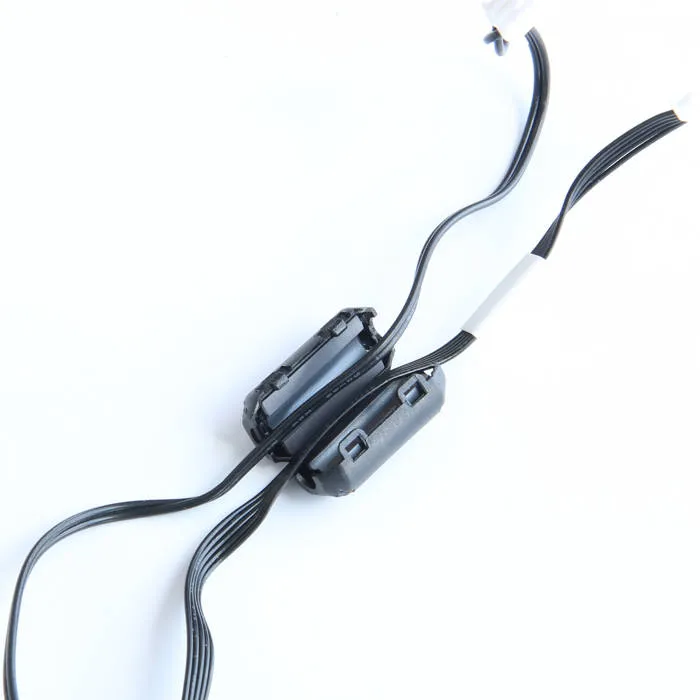

Åbn magnetringen, og fjern kablerne

Trin 3 - tilslut kablerne

Tilslut strømkablet og 485-buskablet til de tilhørende stik på AMS-hovedkortet

Trin 4 - monter magnetringen

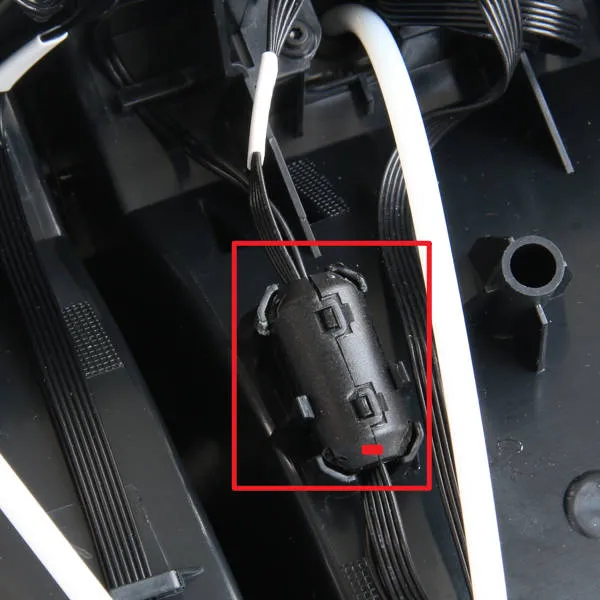

Før strømkablet og 485-buskablet ind i magnetringen, og fastgør dem derefter til holderen.

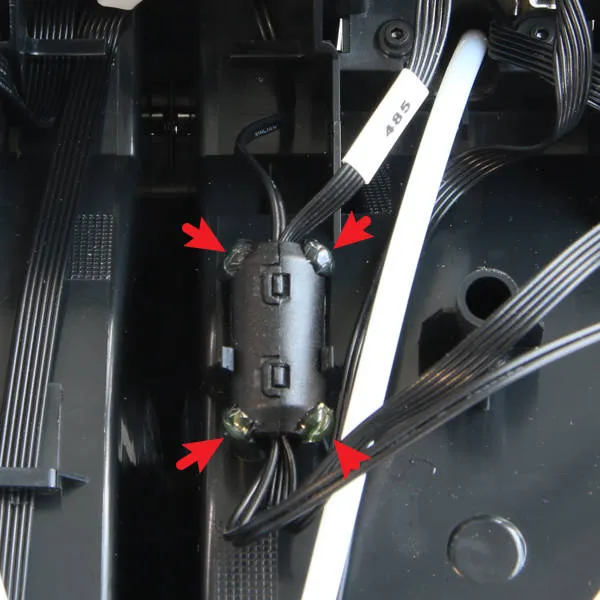

Magnetringen kan forstærkes med lim

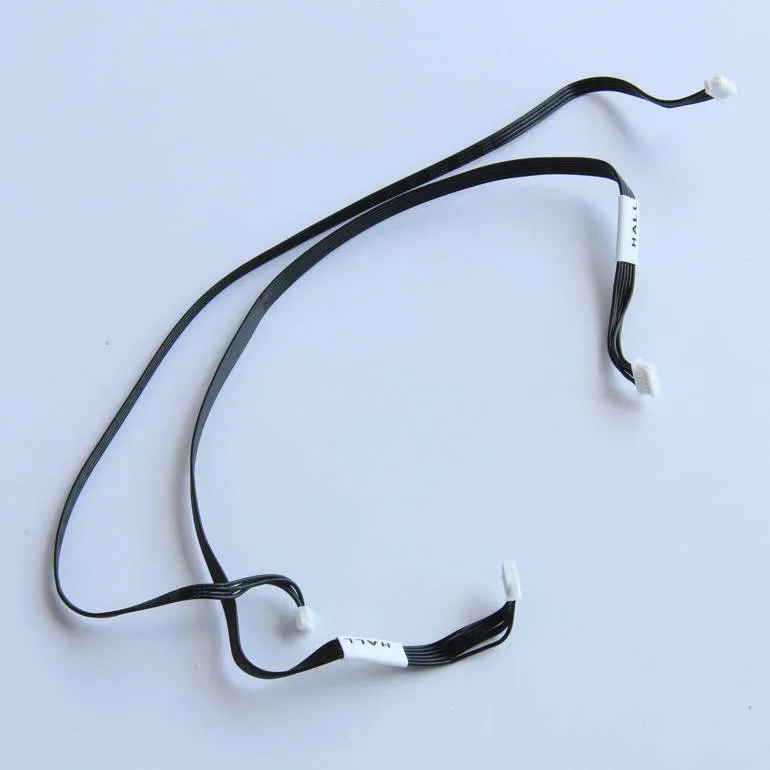

Udskift forbindelseskablet til filamentvalgskortet og hastighedsmålekortet

Trin 1 - frakobl fra hovedkortet

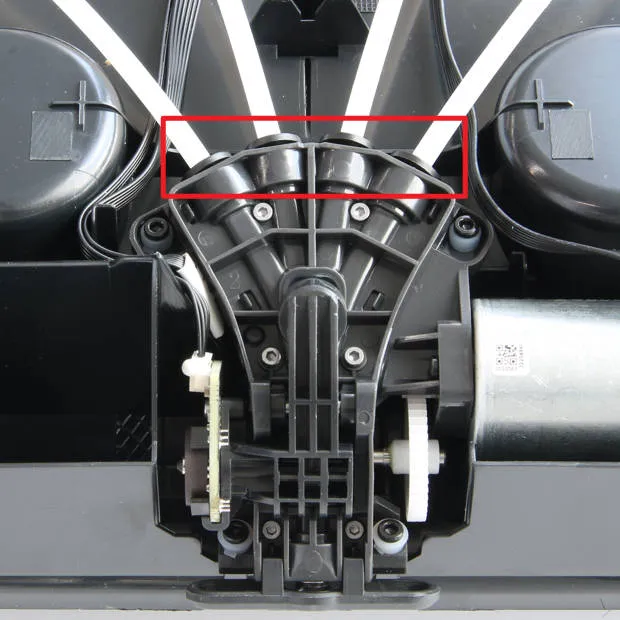

Tryk på slangesamlingerne for at frakoble de 4 PTFE-slanger fra filament-hubben

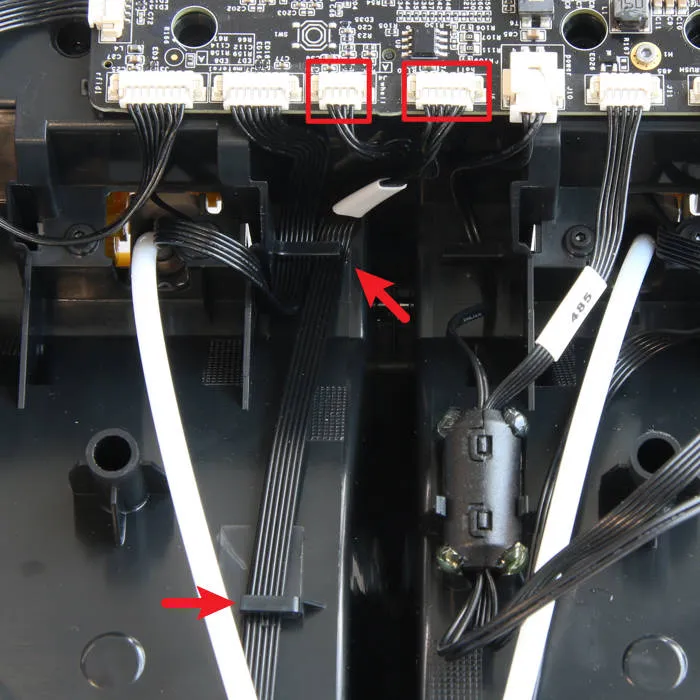

Frakobl hastighedsmålekortets kabel og filamentvalgskortets kabel fra hovedkortet, og frigør dem fra de 2 clips

Trin 2 - fjern filament-hubben

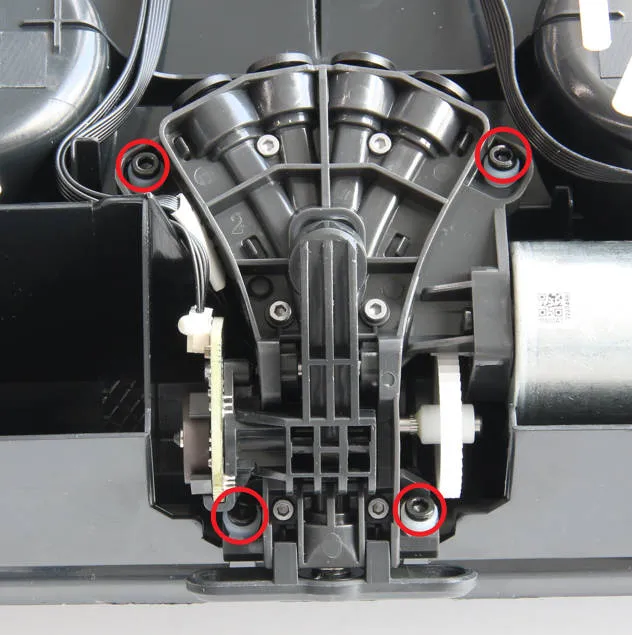

Fjern de 4 skruer B med H2.0-unbrakonøgle

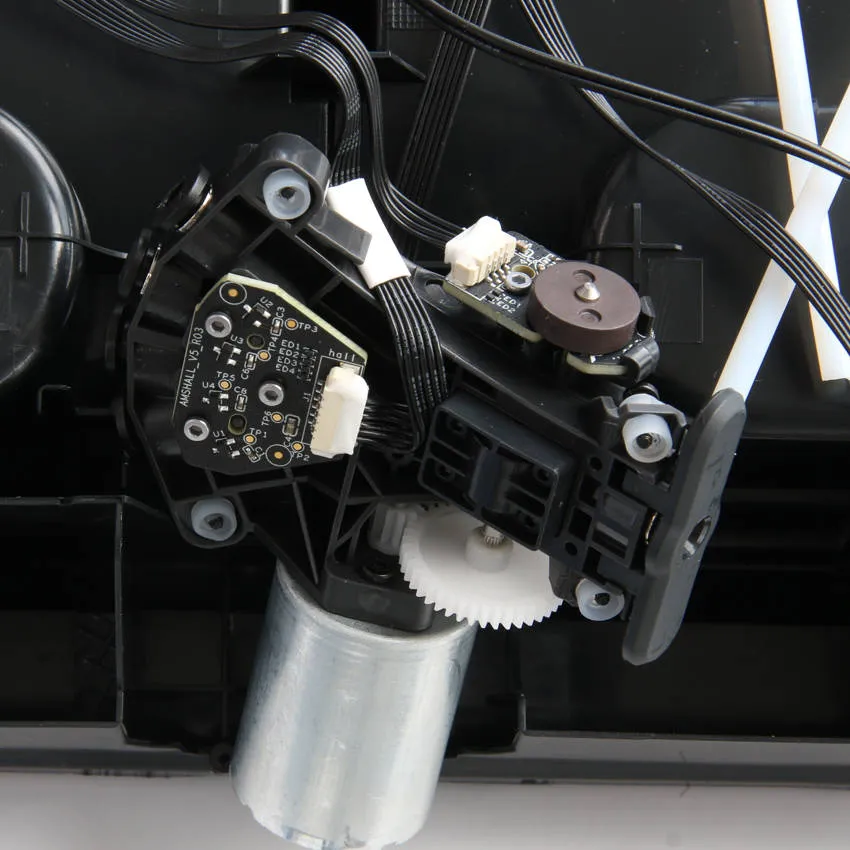

Frigør filament-hubben fra hovedrammen

Trin 3 - fjern kablerne

Brug en pincet til at fjerne overskydende silikonelim fra stikkene, og frakobl derefter de 2 kabler, og tag dem ud.

Trin 4 - tilslut kablerne til filament-hubben

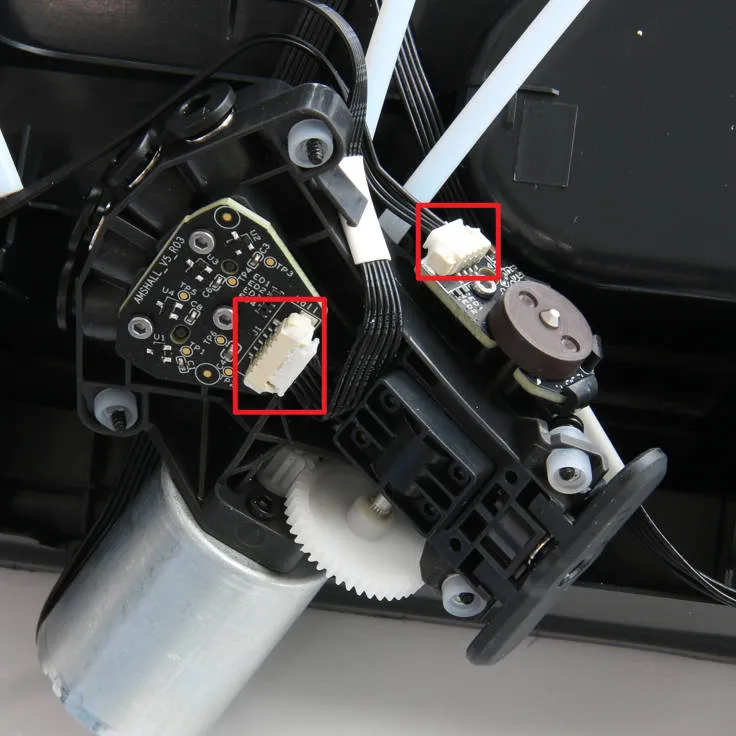

Tilslut de 2 kabler til filament-hubben

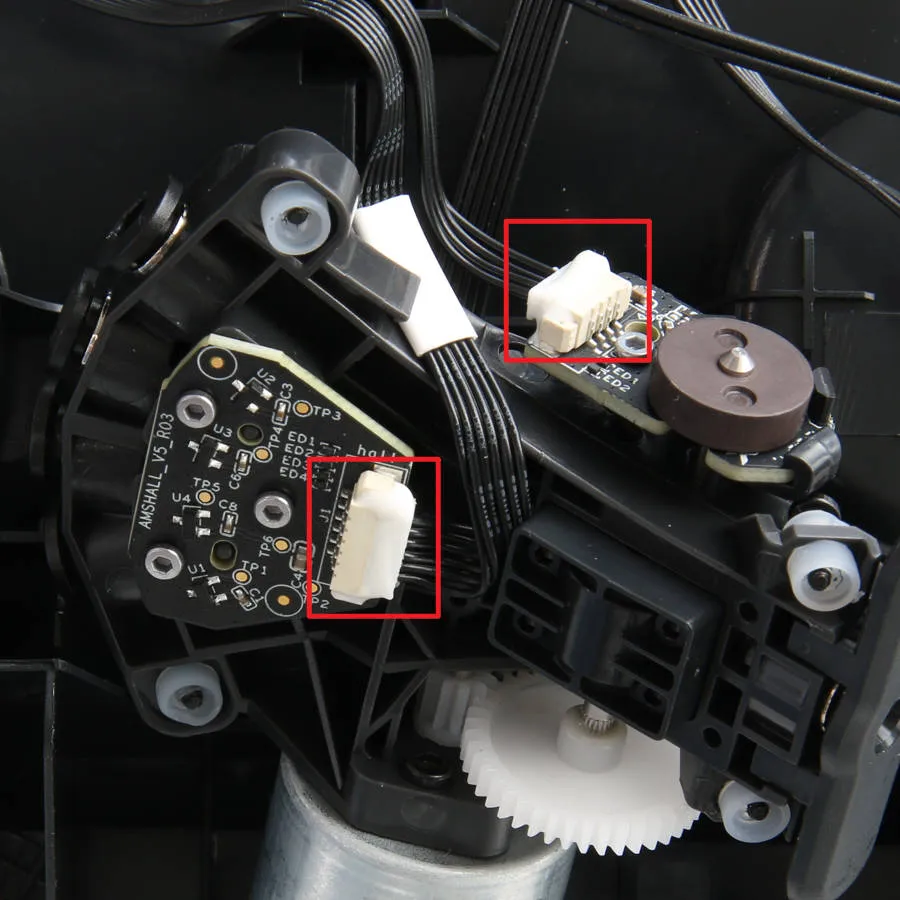

Påfør silikonelim på de to stik for at forstærke dem

Trin 5 - monter filament-hubben

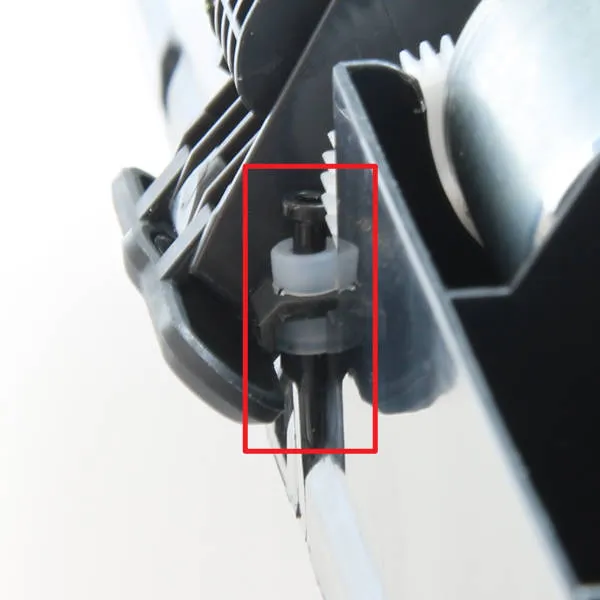

Monter filament-hubben på hovedrammen, og sørg for, at hver gummimuffe sidder korrekt

Spænd de 4 skruer B med H2.0-unbrakonøgle for at fastgøre filament-hubben

Trin 6 - tilslut kablerne og PTFE-slangerne

Tilslut de 2 kabler til hovedkortet, og læg dem pænt i clipsene.

Tilslut de 4 PTFE-slanger

Sådan kontrollerer du, at det er lykkedes

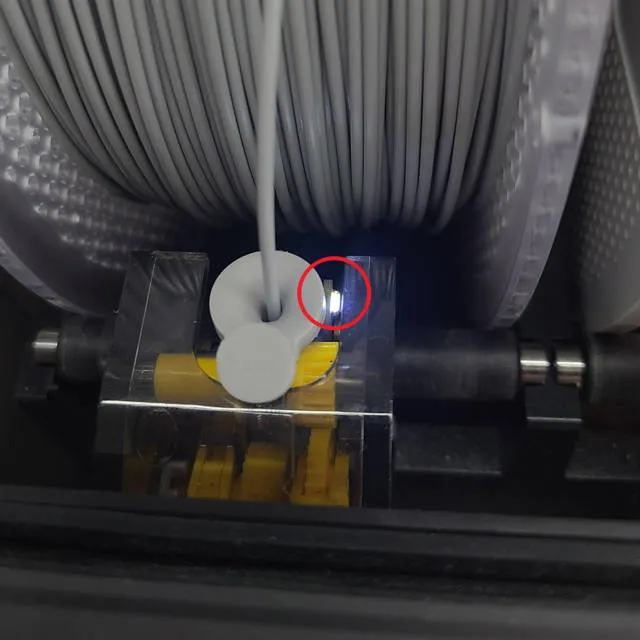

1. Tilslut AMS til printeren, og tænd printeren for at forsyne AMS med strøm. Indikatorlyset på den første feeder bør lyse, hvilket viser normal strømforsyning.

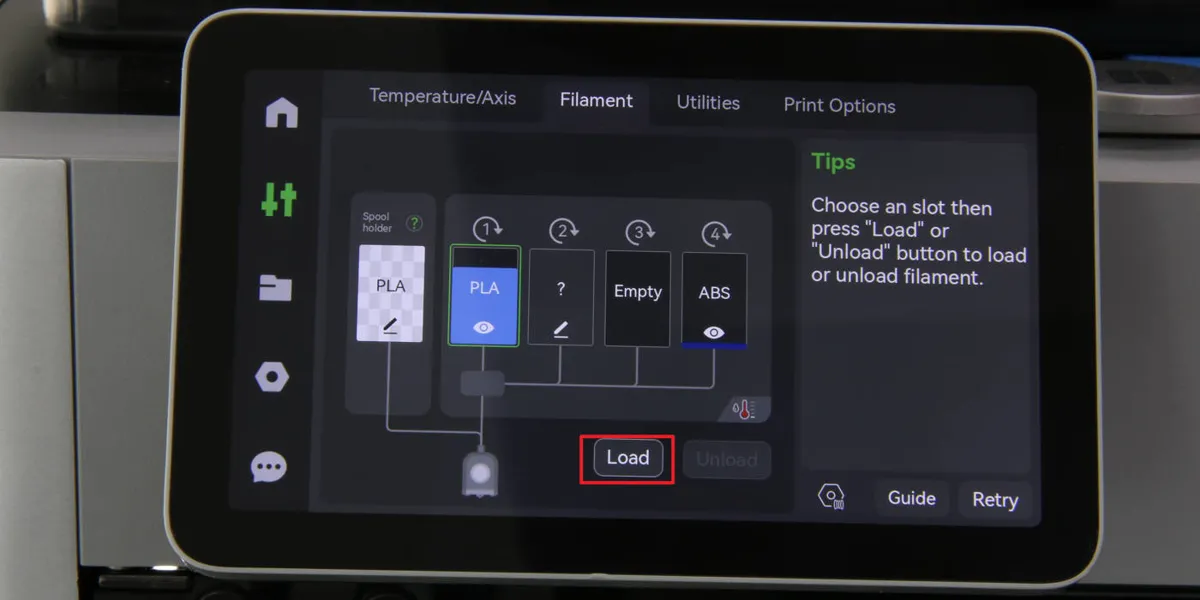

2. Ilæg et filament med RFID-chip, og kontroller, at AMS genkender filamentet korrekt. Tryk på "Load" for at fremføre filamentet, og bekræft, at AMS leverer filamentet frem til ekstruderen.

Ellers skal du gå trinnene igennem igen, kontrollere forbindelserne og prøve igen. Hvis problemet fortsætter, skal du kontakte den tekniske support for yderligere hjælp.

Kalibrering efter proceduren

Der kræves ingen yderligere kalibrering.
