Udskiftning af ekstruderen

Nødvendigt værktøj og materialer

1. H1,5 + H2 unbrakonøgle
2. Bambu Lab erstatningsekstruder
3. Silikoneglue (valgfrit)

Sikkerhedsadvarsel og maskintilstand inden arbejdet påbegyndes

Sluk printeren inden du udfører vedligeholdelsesarbejde.

Betjeningsvejledning

Trin 1 - Åbn det forreste huskabinet

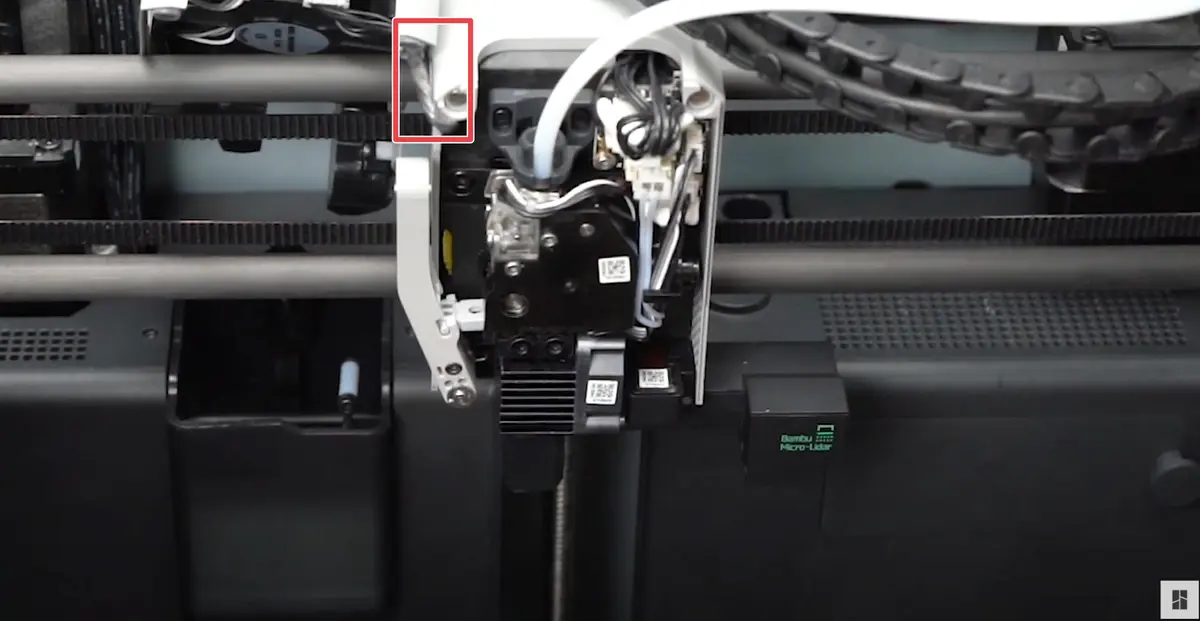

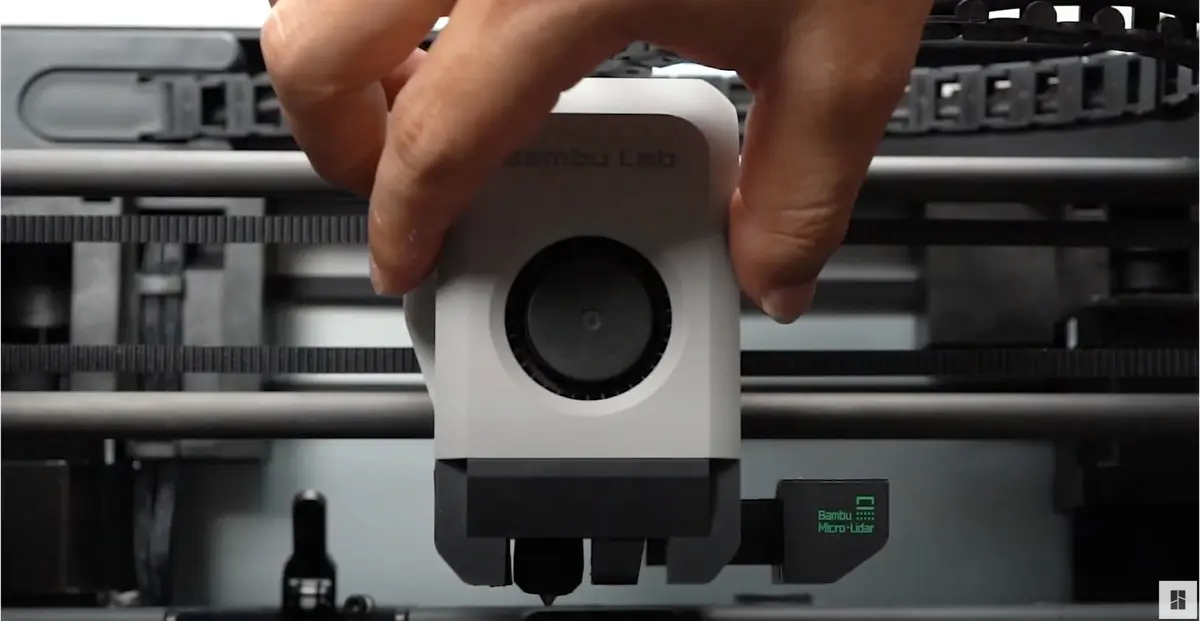

Sluk printeren og adskil det forreste huskabinet fra toolhead. Du kan hvile det forreste huskabinet på kulfiberrørene. Vær forsigtig med ikke at beskadige kablerne.

Trin 2 - Frakobl stikkene

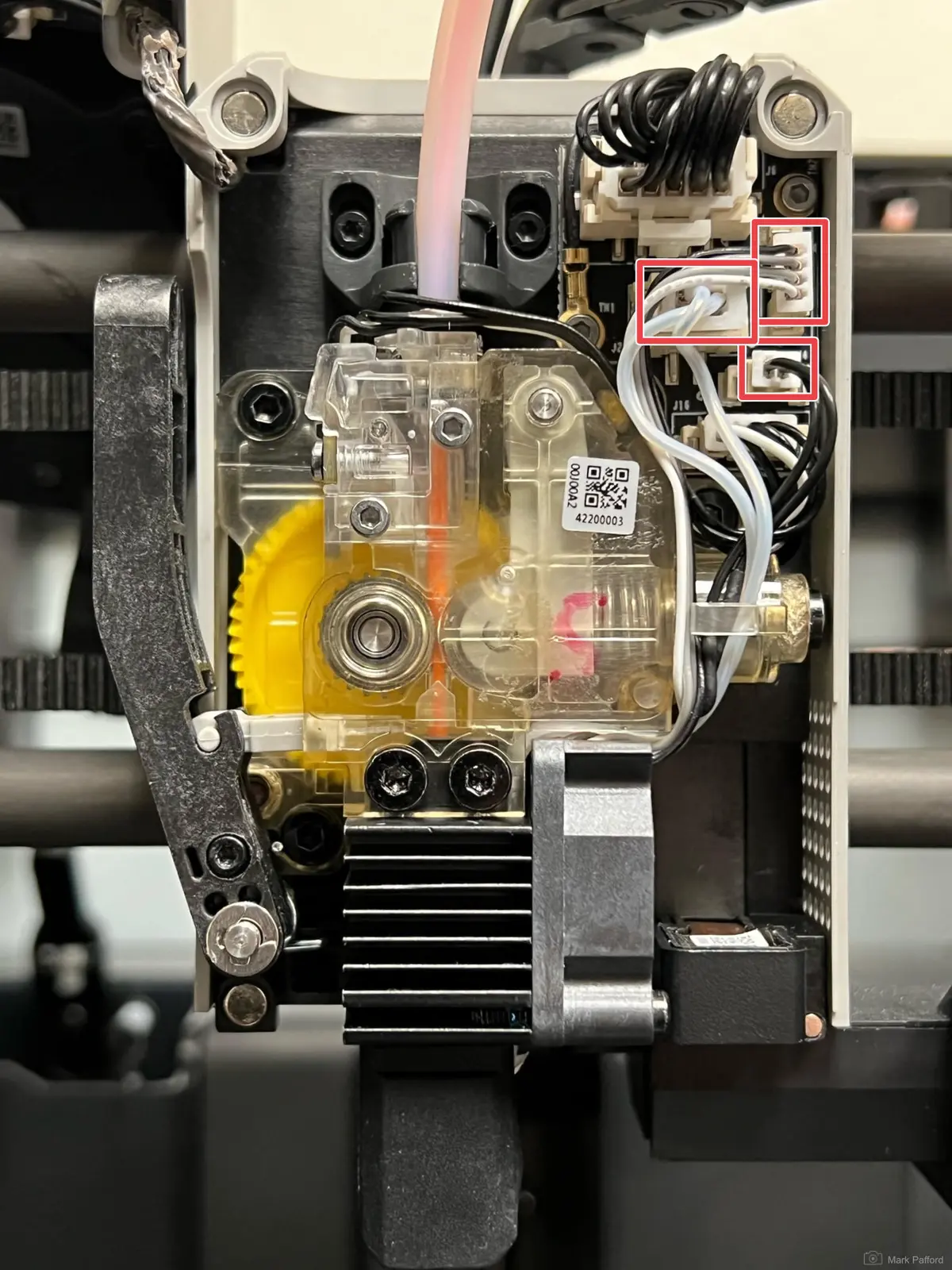

Frakobl de tre stik som er vist på billedet herunder fra PCB'et - træk ikke i kablerne. Vær forsigtig under dette trin.

Trin 3 - Fjern hotend'et

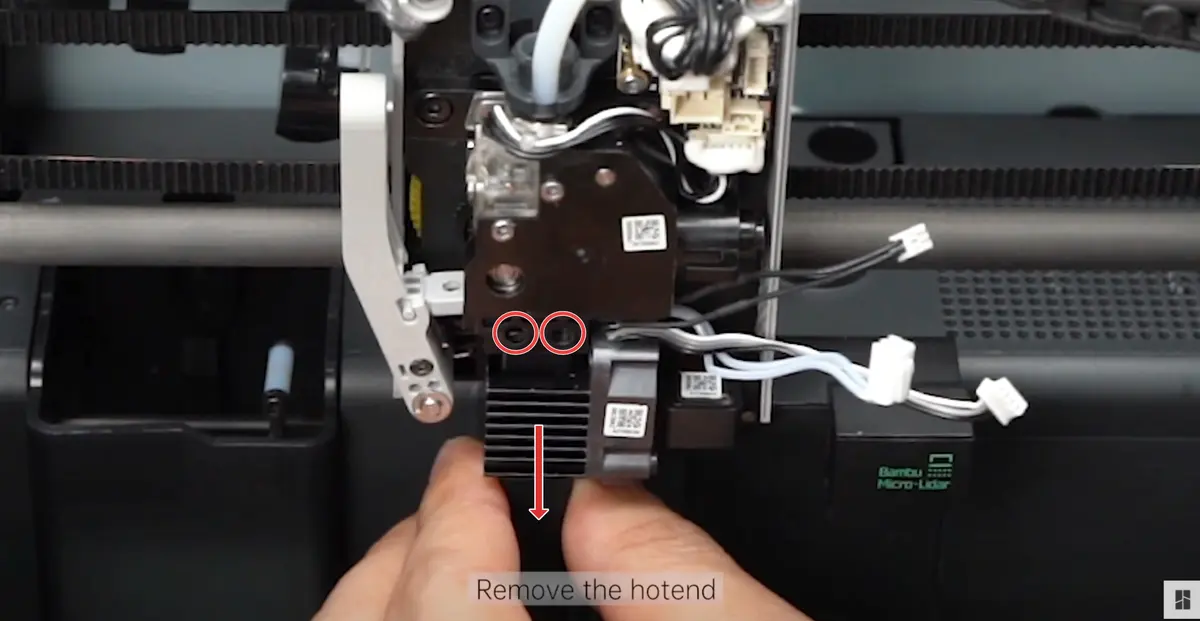

Brug en H2 unbrakonøgle til at skrue de to hotend-skruer ud og fjerne dem. Når skruerne er helt ude, kan du fjerne hotend'et fra toolhead ved forsigtigt at trække det af.

Trin 4 - Løsn cutter-armen.

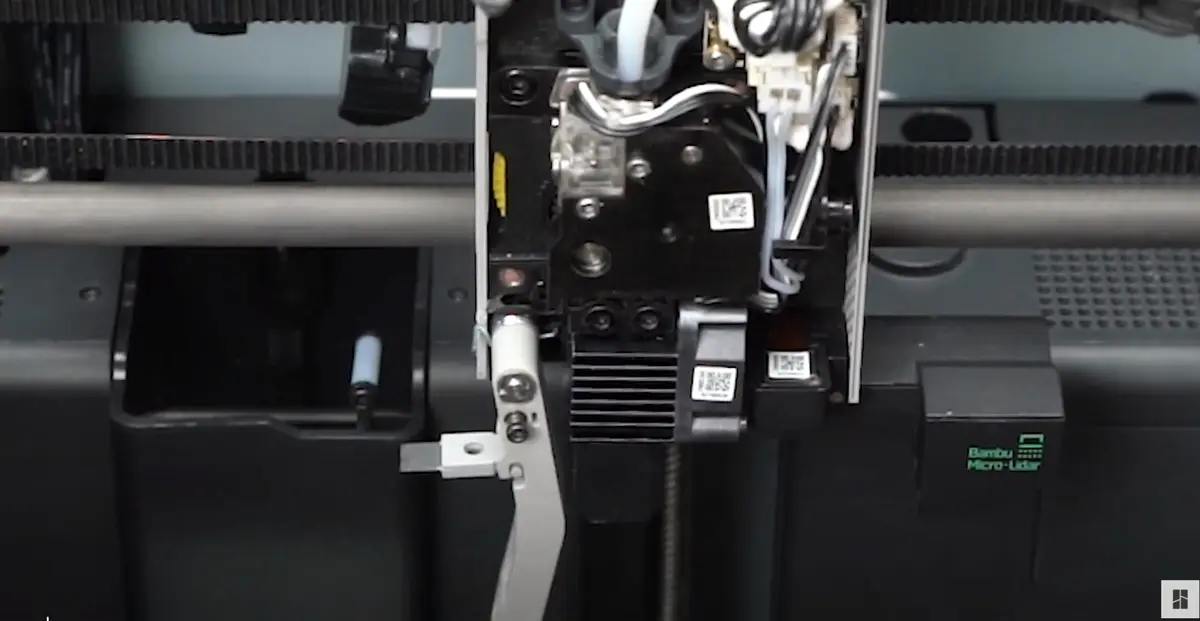

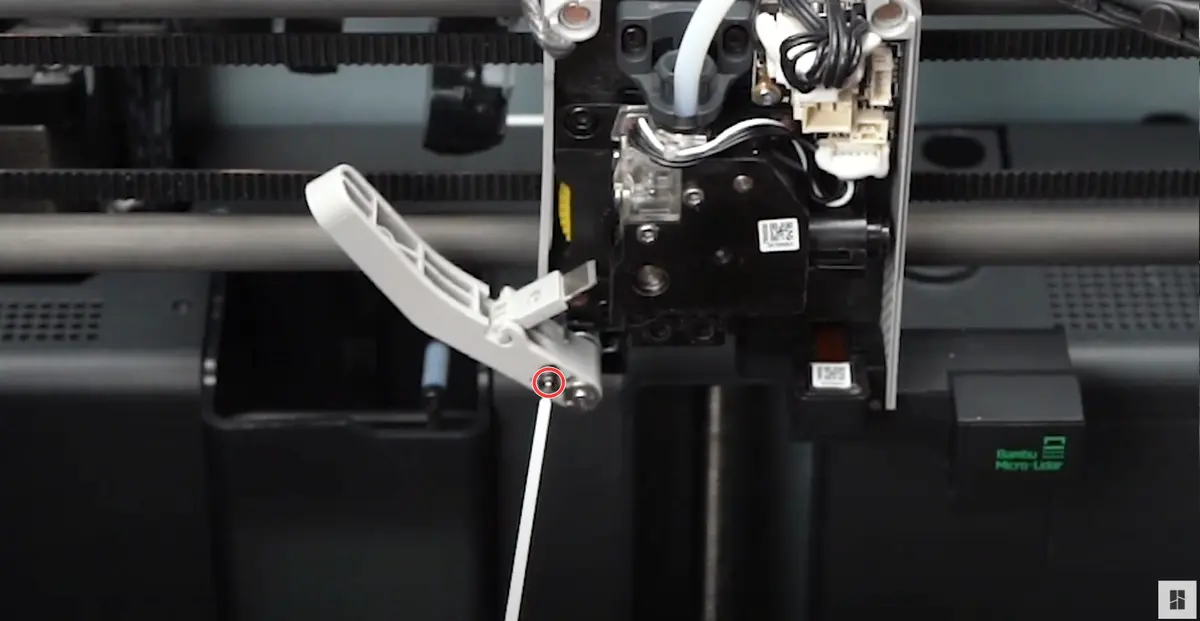

Brug en H1,5 unbrakonøgle til at løsne cutter-armskruen, så armen kan drejes 180 grader. Det er ikke nødvendigt at fjerne skruen helt fra armen.

Trin 5 - Fjern PTFE-røret.

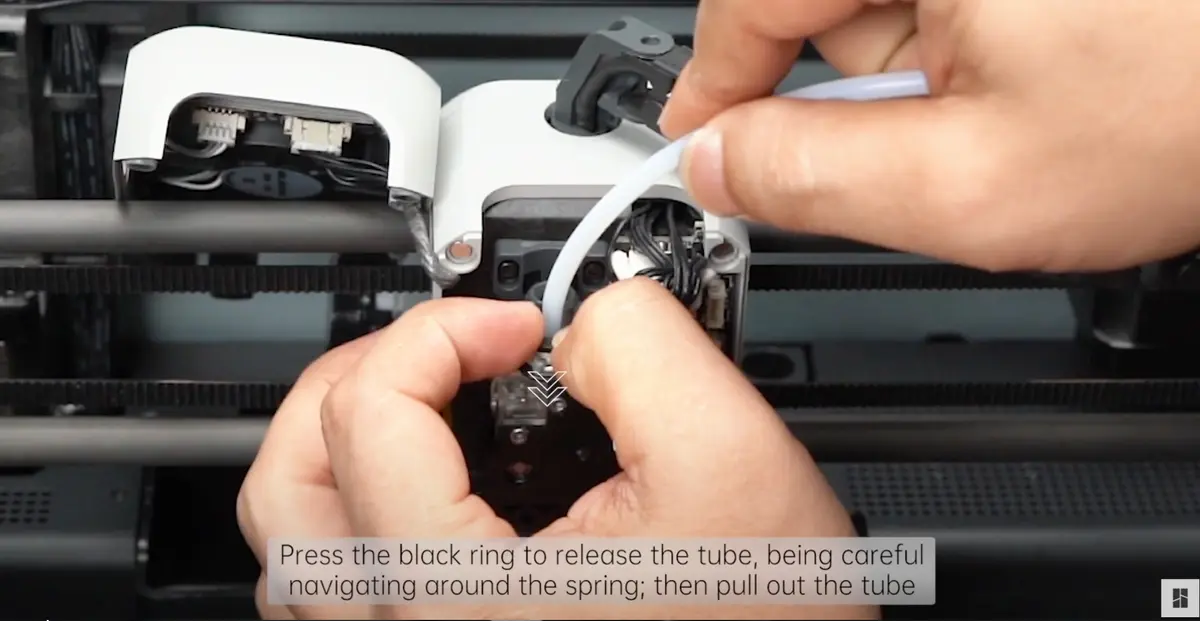

Fjern PTFE-røret ved forsigtigt at holde den sorte ring nede og derefter trække røret forsigtigt ud.

Trin 6 - Fjern ekstruderens stik og skruer

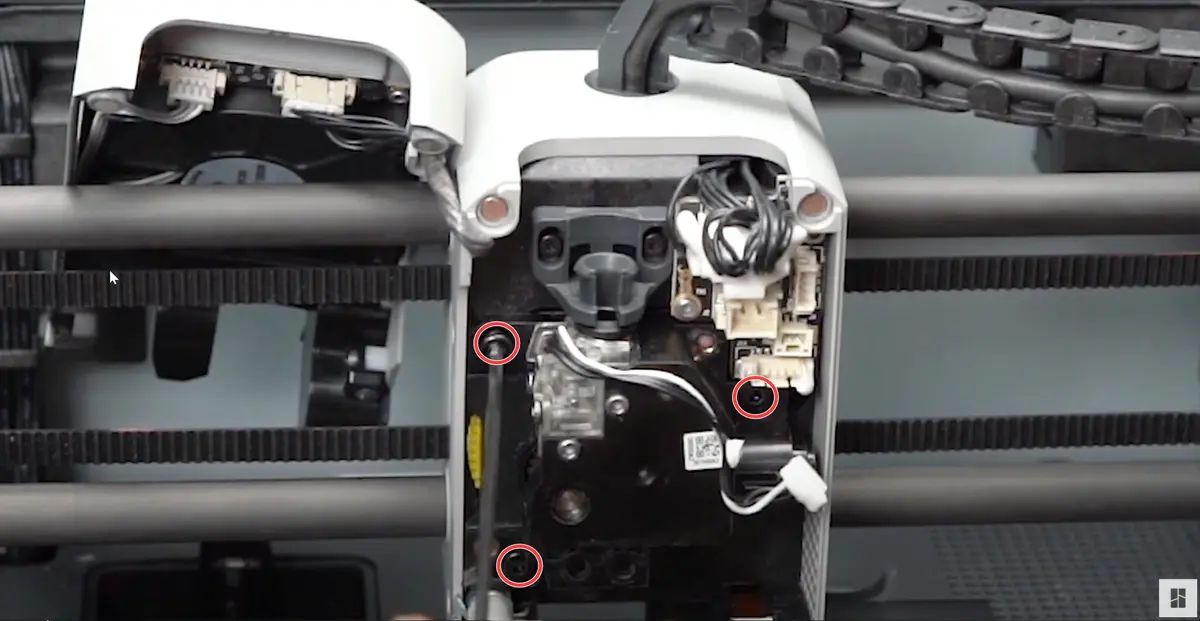

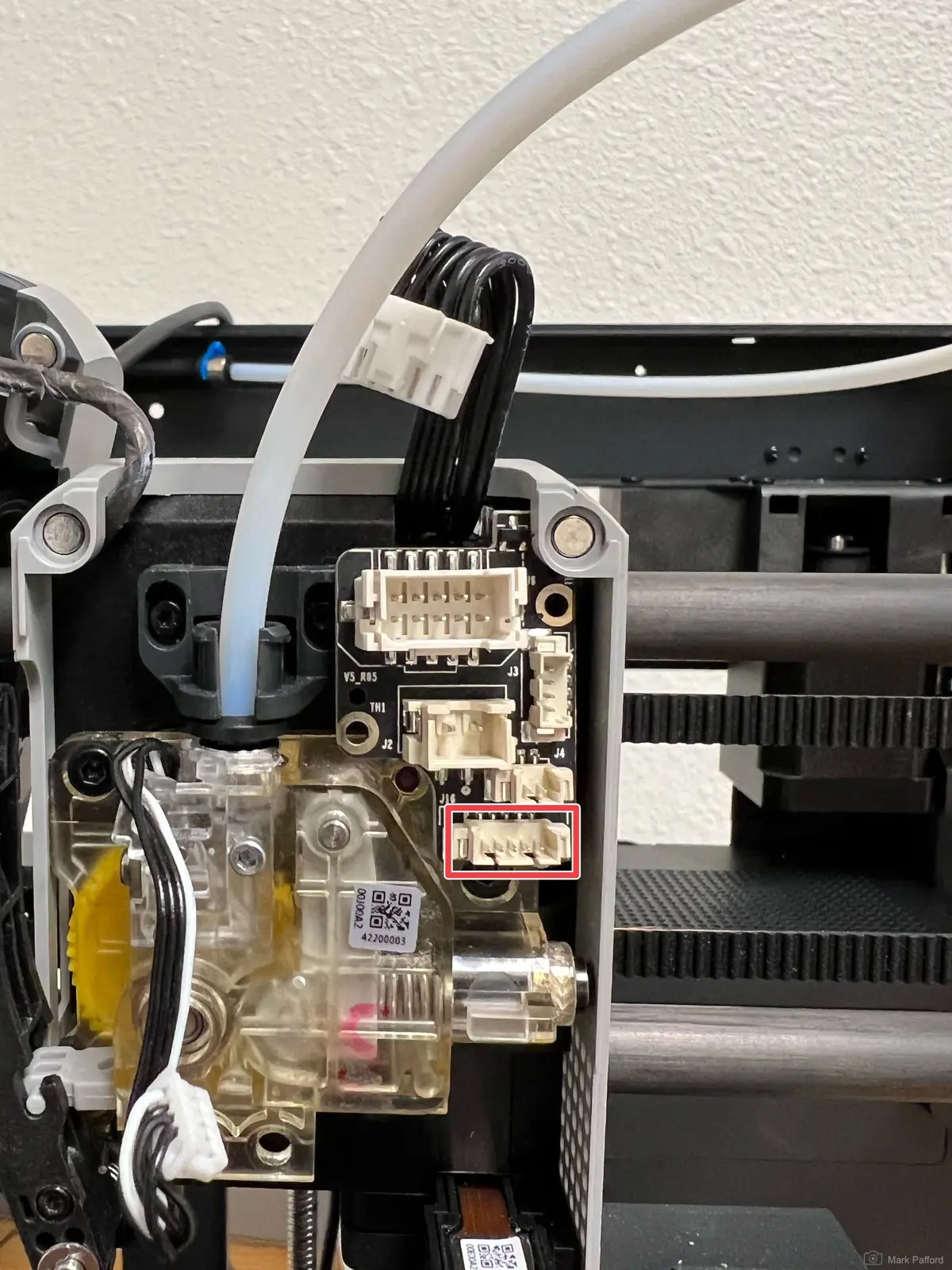

Frakobl ekstruderens stik fra PCB-kortet forsigtigt - træk ikke i kablerne. Fjern derefter ekstruderens skruer som vist på billedet herunder.

Bemærk: Brug en varmluftspistol til at varme silikonelimet på stikket, inden du frakobler det, for at undgå at beskadige stikket

Trin 7 - Fjern ekstruderen

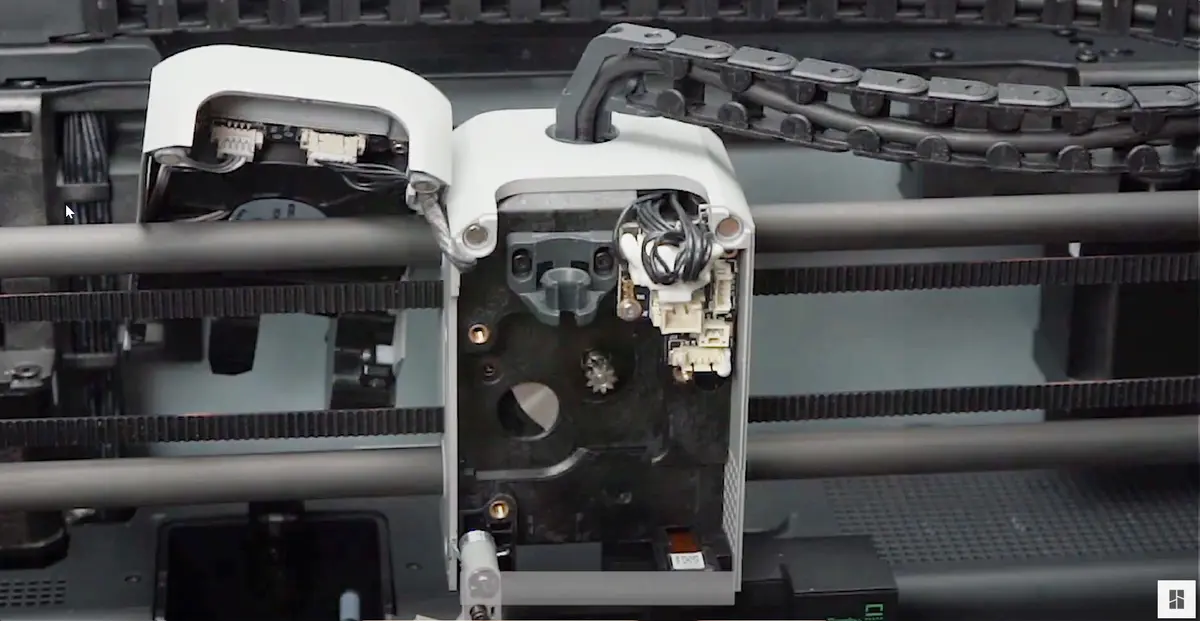

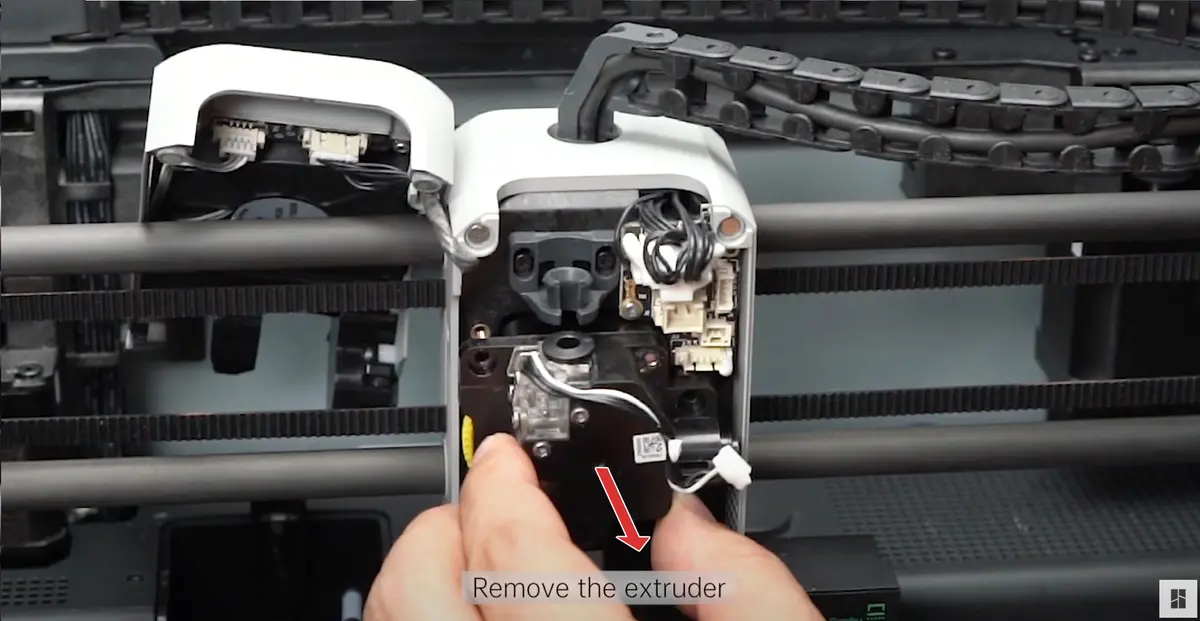

Tag ekstruderen ud af toolhead.

Samling af den nye ekstruder

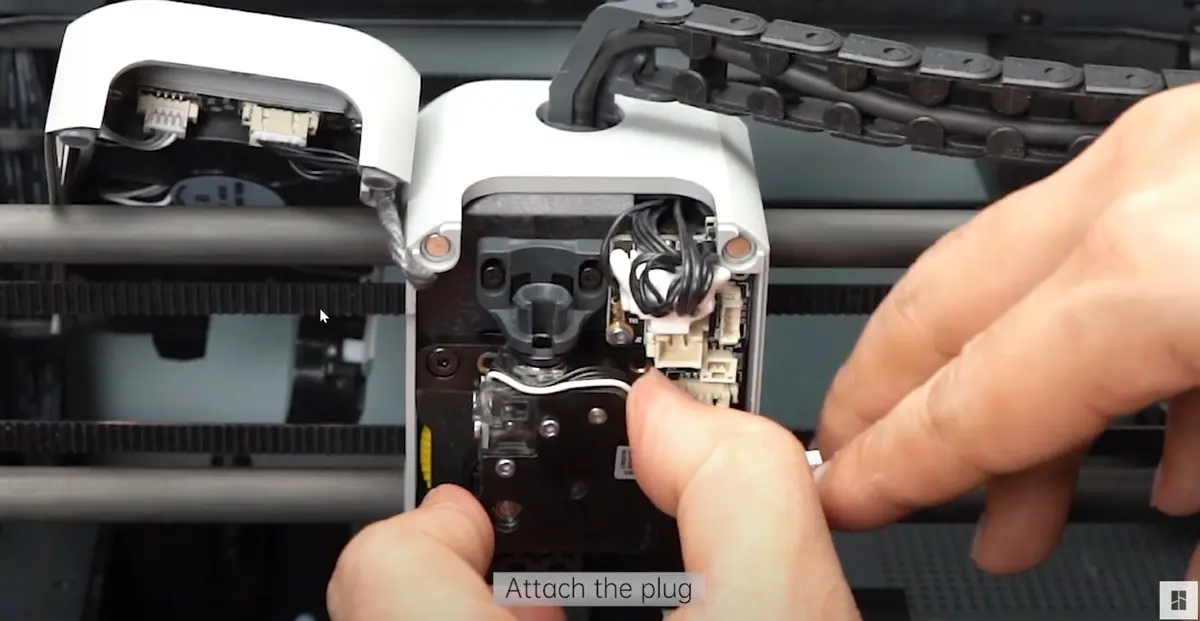

1. Placer den nye ekstruder i toolhead
2. Skru skruerne tilbage i ekstruderen og tilspænd dem passende
3. Sæt stikket i PCB-kortet igen og sørg for at der ikke er udstikkende kabler

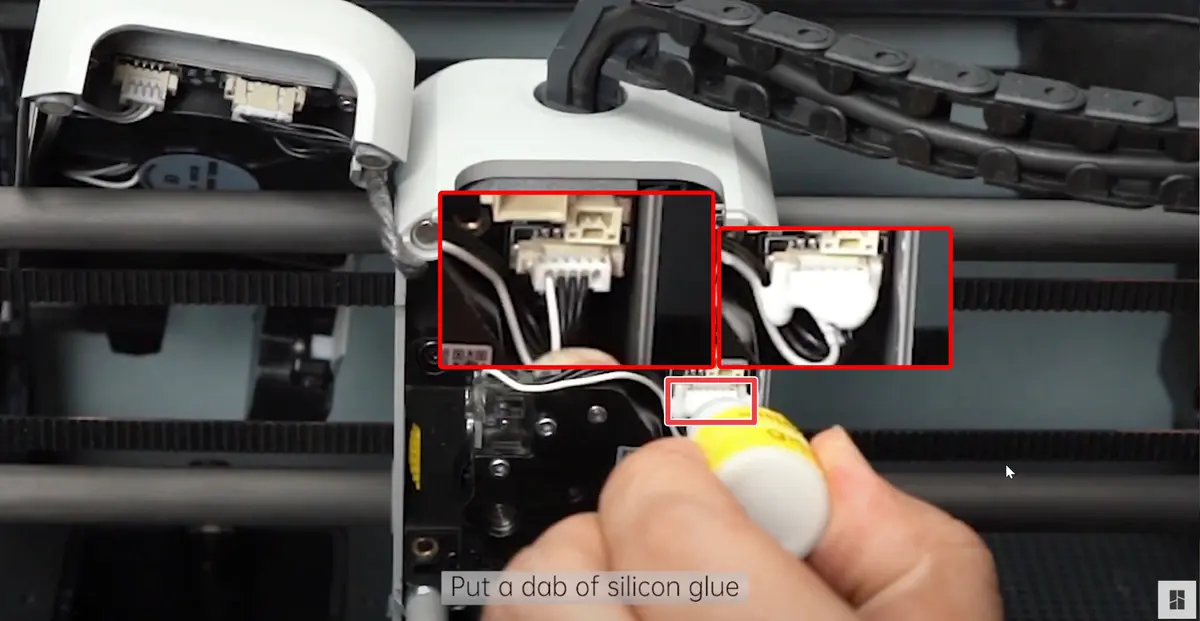

4. Påfør silikoneglue på stikket som vist herunder

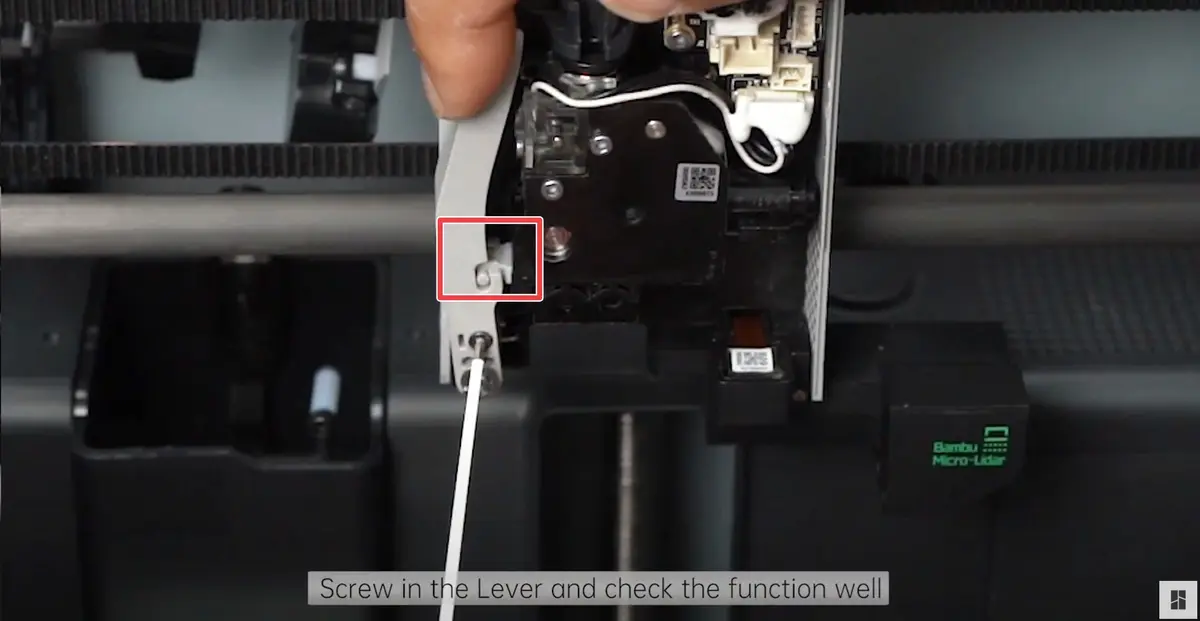

5. Drej cutter-armen tilbage til udgangspositionen og placer forsigtigt cutteren tilbage i dens slot

• Sørg for at armen trykkes indad mens skruen strammes

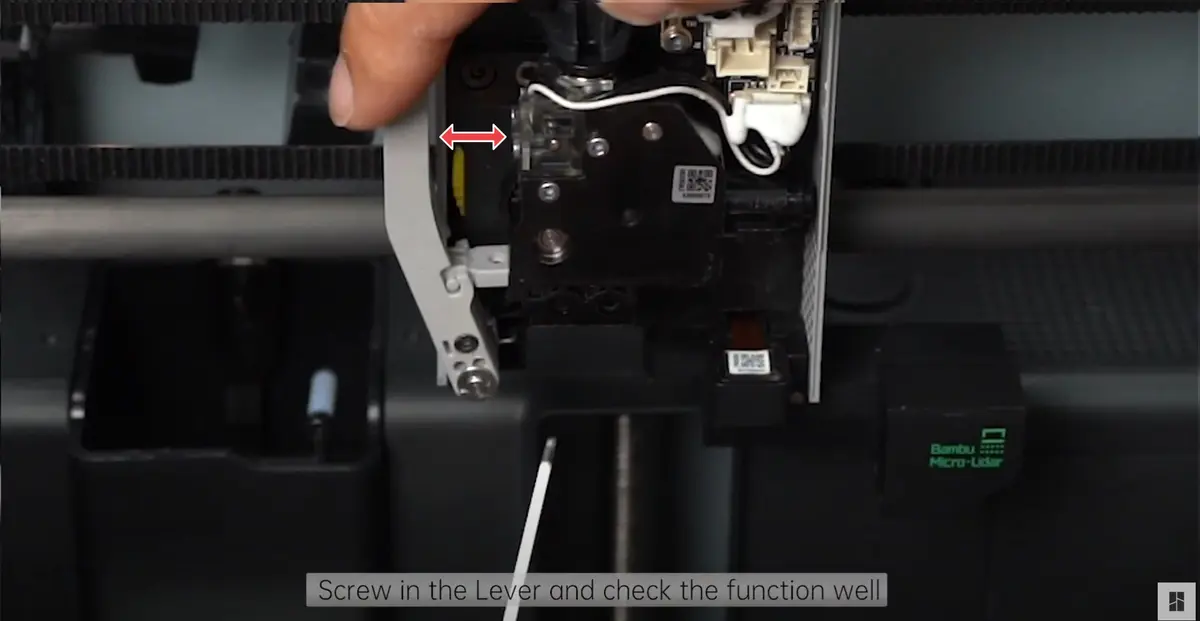

• Når skruen er strammet, slip armen og kontroller at den fungerer korrekt

6. Monter det tidligere fjernede hotend og sørg for at skruerne tilspændes tilstrækkeligt

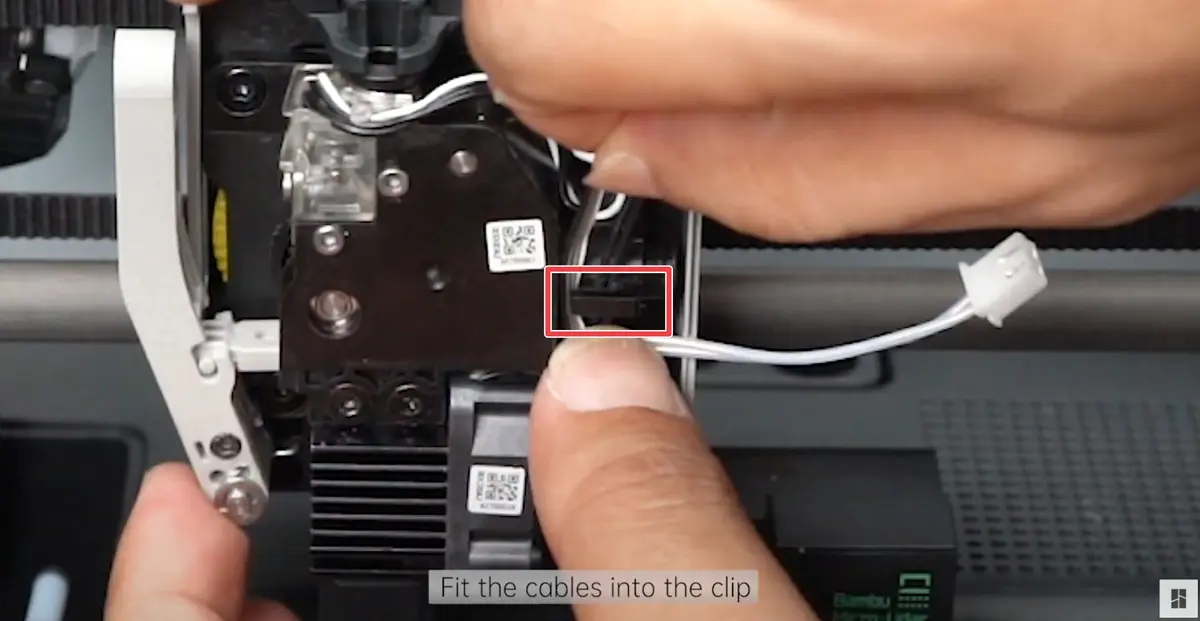

7. Tilslut hotend-stikkene til PCB-kortet igen

• Sørg for at kablerne er pænt samlet i klipsen

8. Tilslut PTFE-røret igen ved at skubbe det ind i den sorte koblingsring

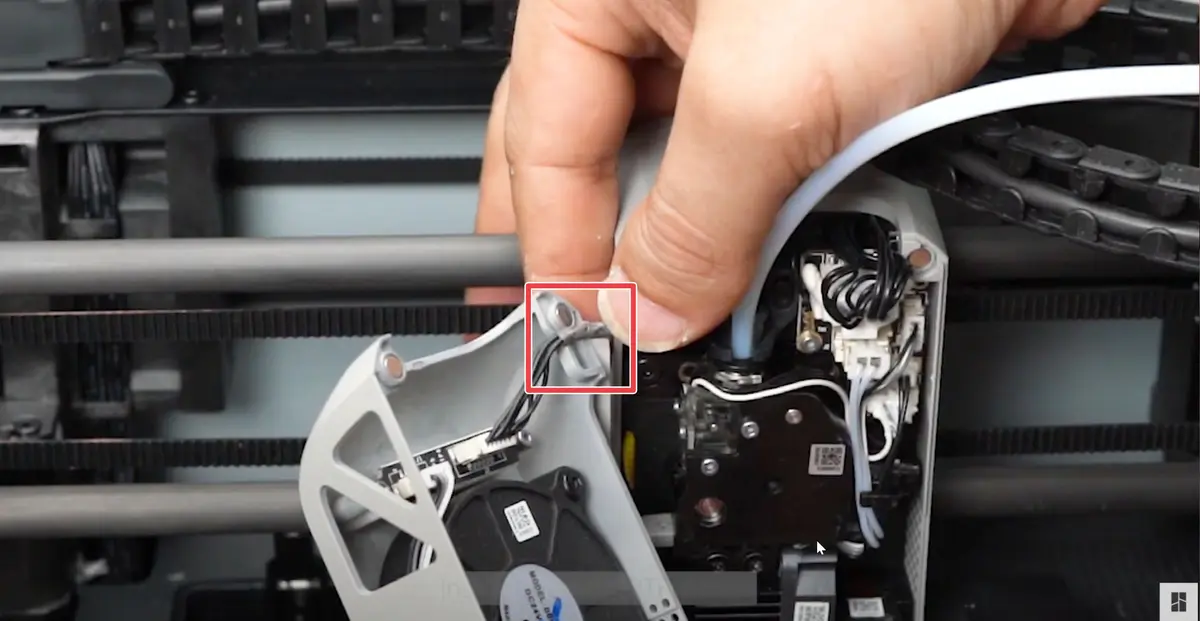

9. Luk huskabinetet

• Sørg for at kablet er pænt samlet i klipsen

Verifikation af korrekt udførelse

• Tænd printeren

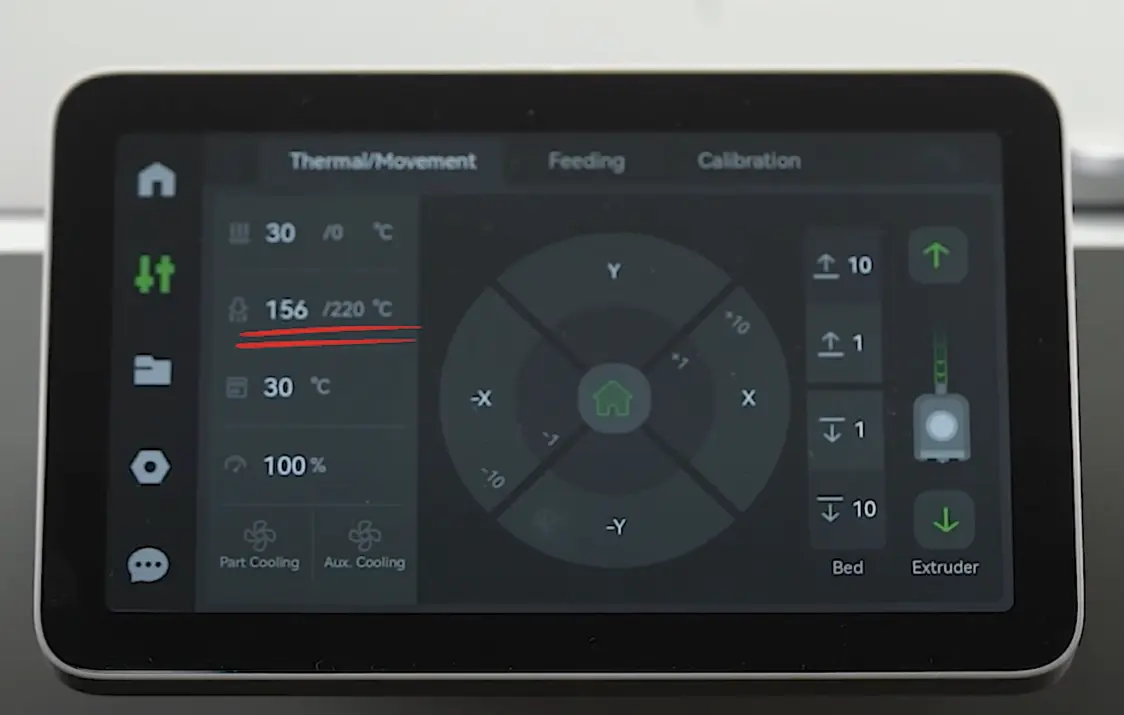

• Kontroller at dysens temperatur er over 0 °C

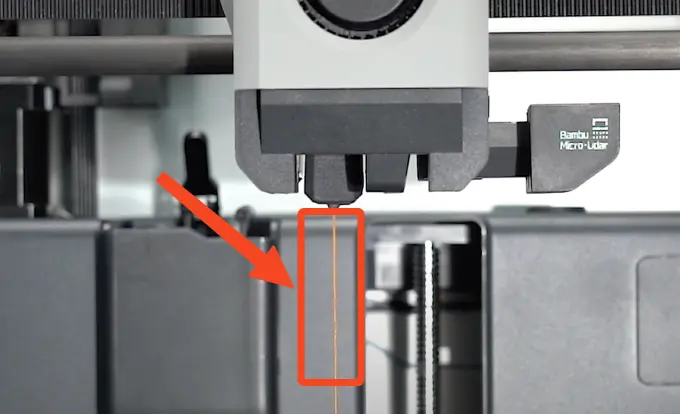

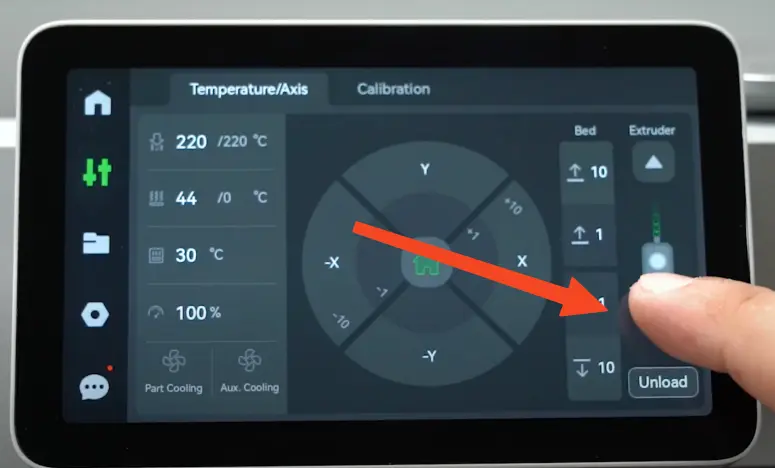

• Sæt dysetemperaturen til 220° og ekstruder lidt filament. Der bør komme en jævn filamentstrøm ud af dysen uden forstyrrelser
