P2S - Udskiftning af filament-skærestop

Filament-skærestop

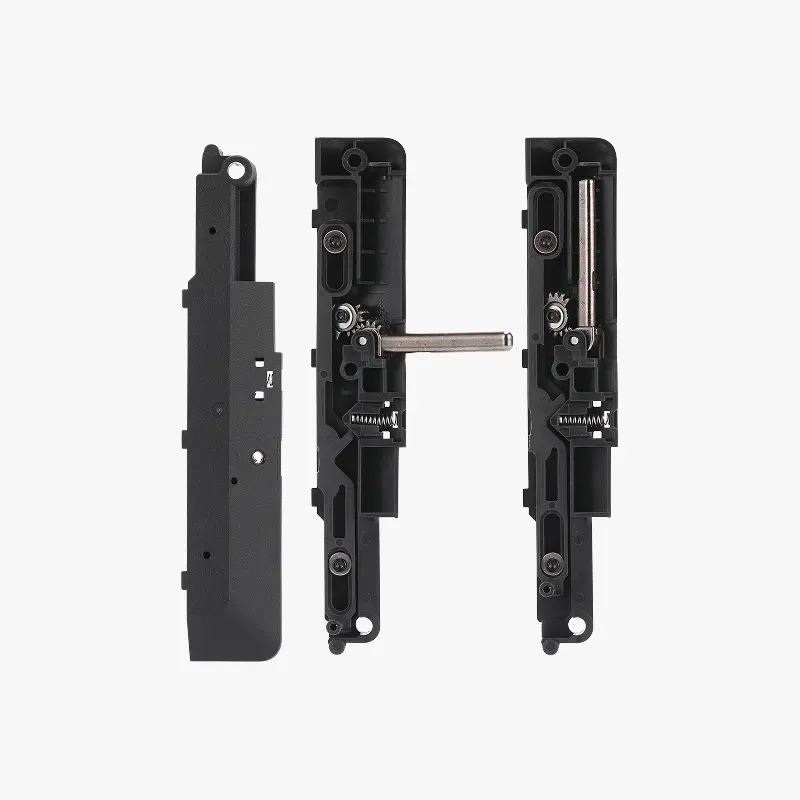

P2S-skærestopmodulet er monteret på venstre side inde i printerkammeret. Det presser mod skærehovedet for at afskære filamentet over hotend inden et filamentskifte.

Når du skal bruge denne guide

• Fejl eller fejljustering af skærestoppet

Nødvendigt værktøj og materialer

1. Nyt filament-skærestopmodul
2. H2.0 unbrakonøgle

For at vise skruepositionerne tydeligt er denne guide skrevet med det venstre panel fjernet, men det er ikke nødvendigt at fjerne det venstre panel ved den faktiske udskiftning.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for strømforsyningen og frakobl kablet, inden du udfører vedligeholdelsesarbejde. Undlader du dette, er der risiko for elektrisk stød, kortslutning og skade på printeren eller omgivelserne.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker af sikkerhedsmæssige årsager og være særlig forsigtig med ikke at knibe, beskadige eller lægge pres på udsatte ledninger, stik eller kredsløbsplader. Dysen kan desuden være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller betænkeligheder i forbindelse med ovenstående eller trinene i denne guide, bedes du åbne en ny sag på vores supportside for at få hjælp.

Afmontering af filament-skærestopmodulet

Trin 1: Fjern PTFE-rørholderen

Se Udskift PTFE-rørholderen på P2S for at fjerne PTFE-rørholderen.

Trin 2: Fjern AP-dækslet

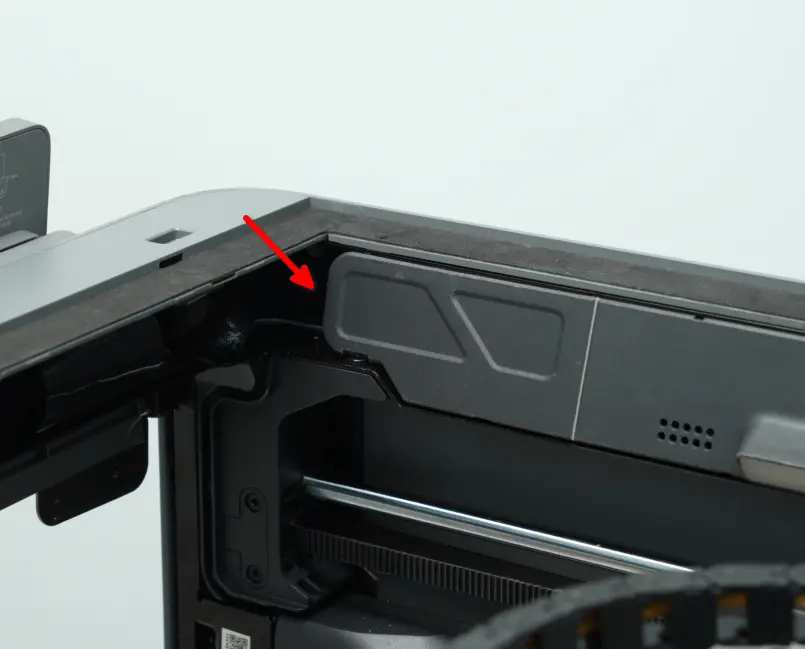

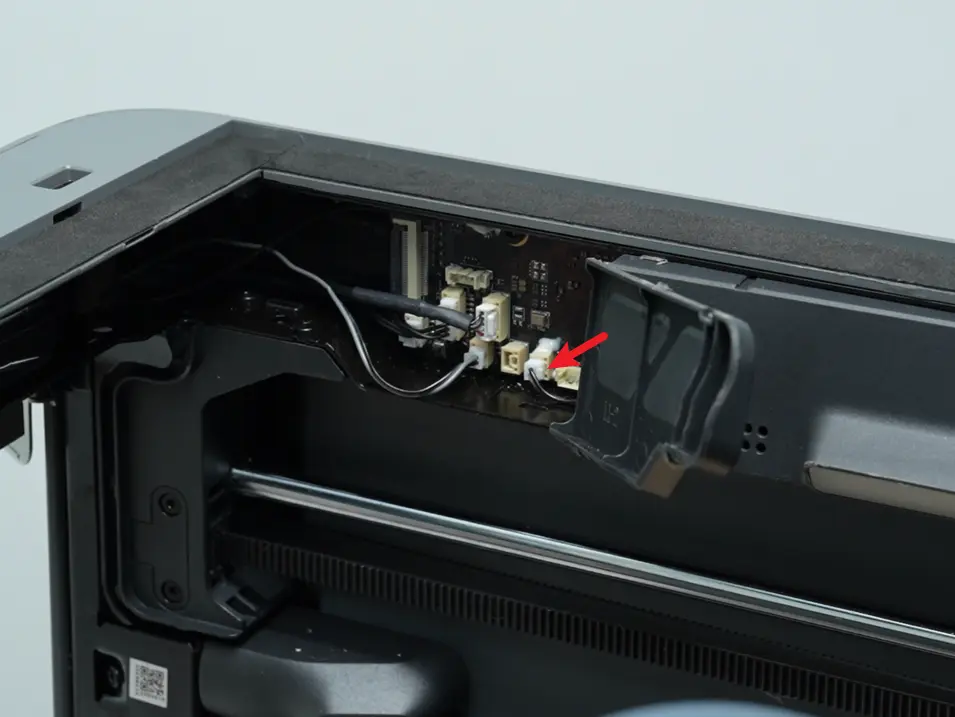

Åbn adgangsenden på AP-kortdækslet og frakobl LED-lyskablet fra AP-kortet.

Brug en H1.5 unbrakonøgle til at fjerne de to skruer på AP-kortdækslet.

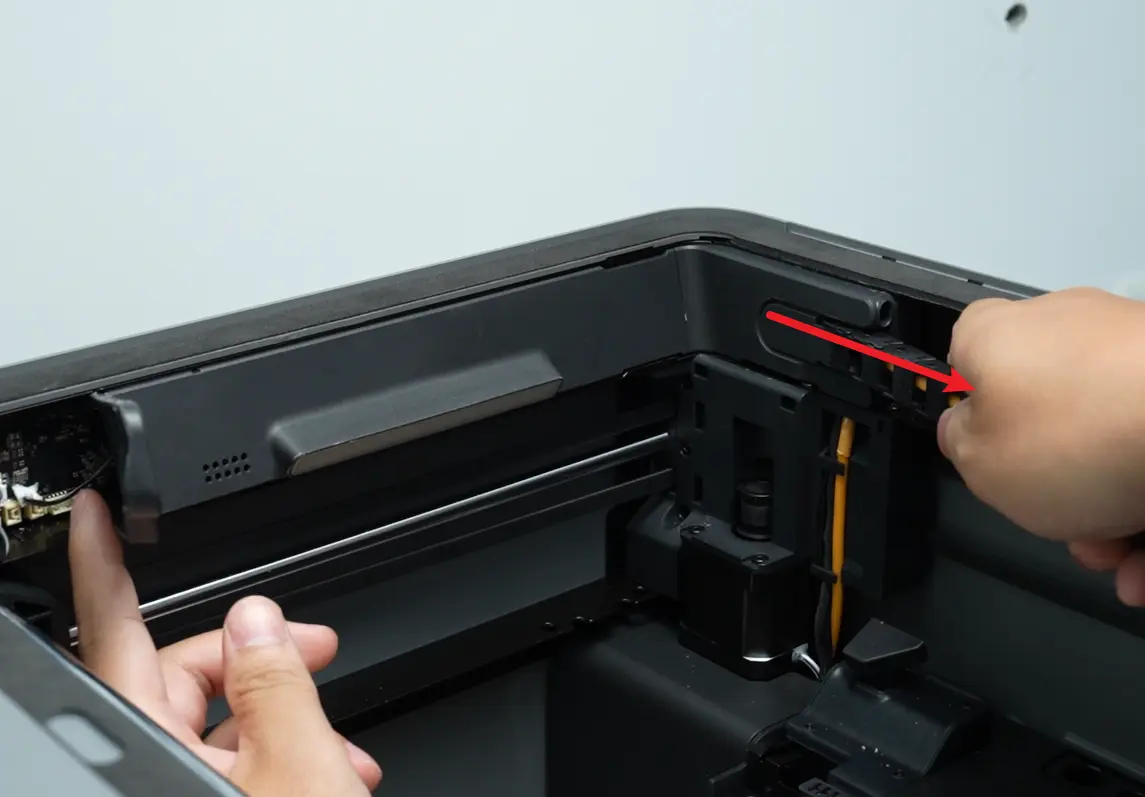

Hold fat i AP-kortdækslet forbundet til kabelkæden og træk det til højre. Støt den venstre side af AP-kortdækslet med den venstre hånd, mens du trækker. Når du trækker den højre kabelkæde ud, skal du fortsat holde AP-kortdækslet med den venstre hånd for at forhindre, at det falder.

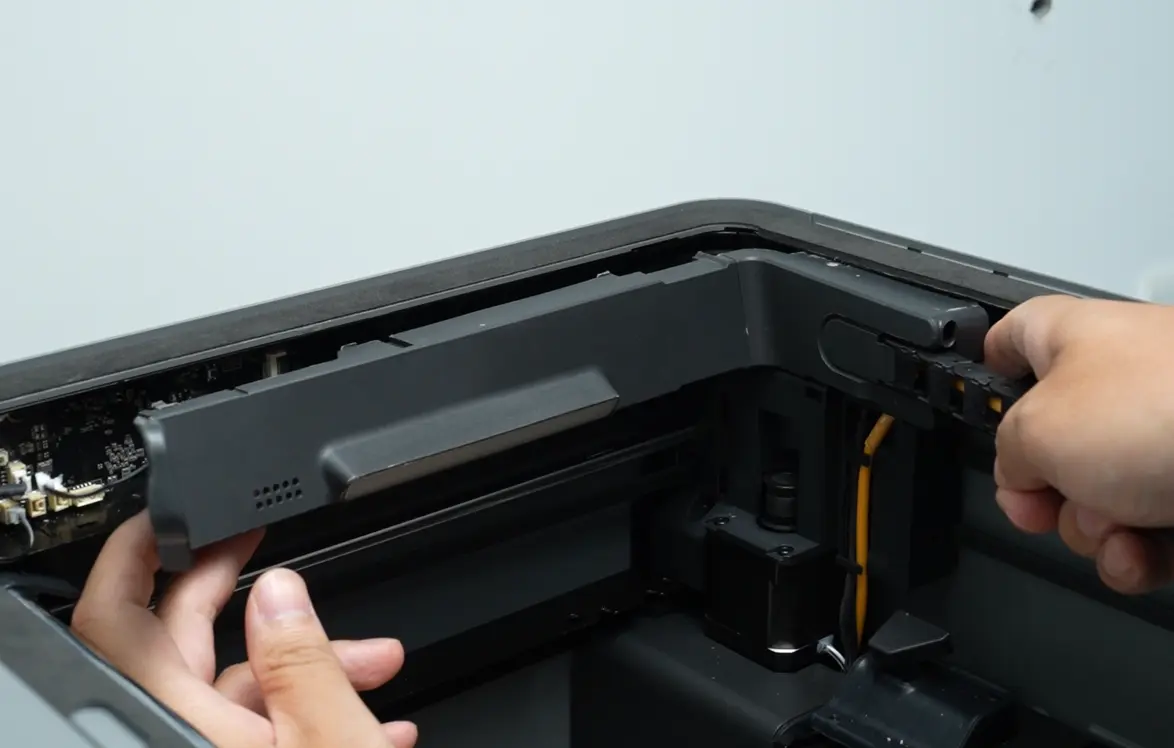

Advarsel: Når du fjerner hele AP-kortdækslet, må du ikke kun trække det fra forsiden, da dette kan brække det. Træk det med begge hænder - fra forsiden og bagsiden.

Trin 3: Fjern filament-skærestoppet

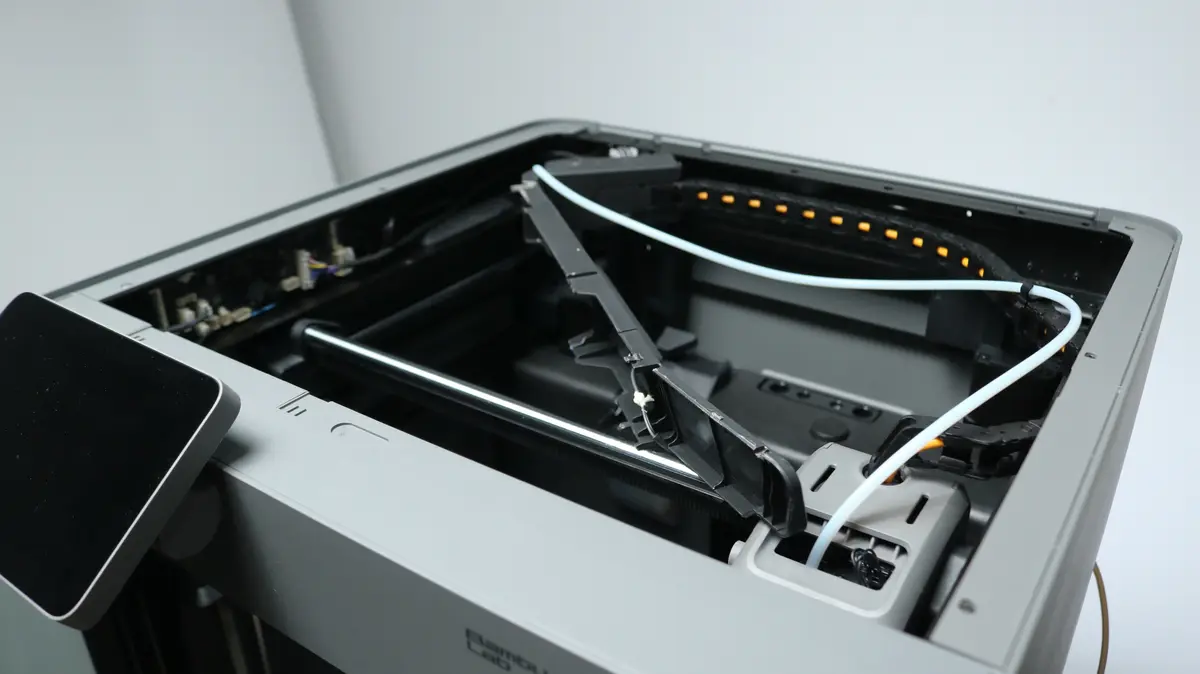

Flyt værktøjshovedet til forreste højre position og placér dækslet i en passende position.

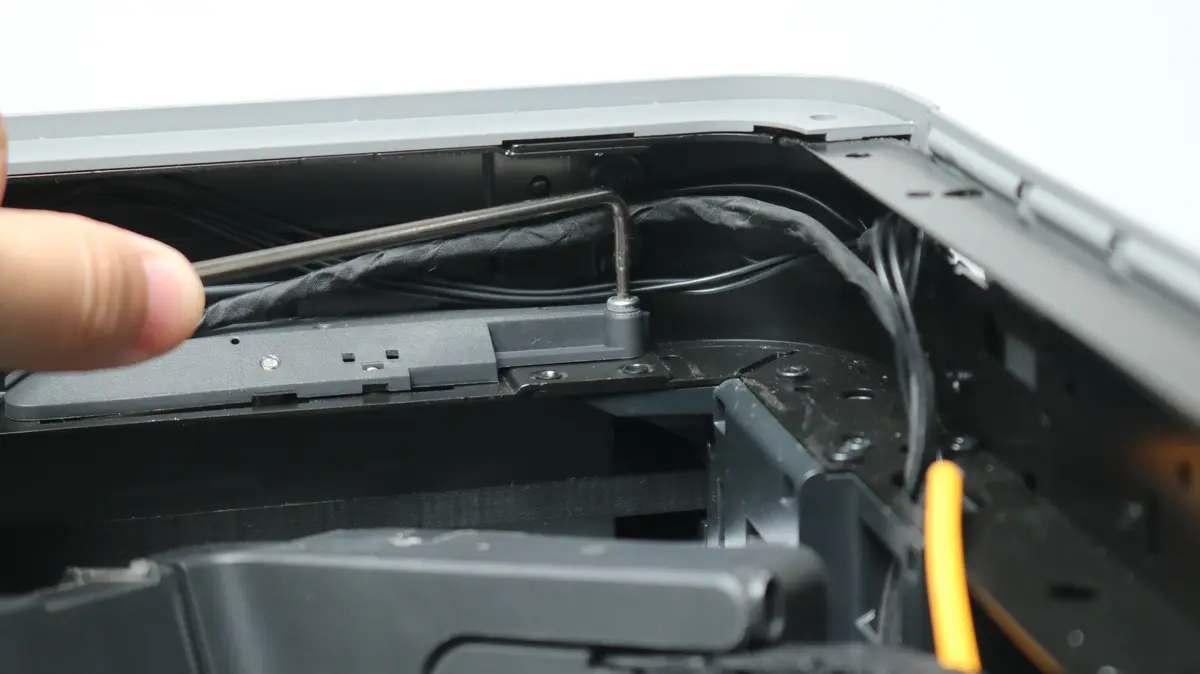

Brug den korte ende af en H2.0 unbrakonøgle til at fjerne den 1 skrue på toppen af filament-skærestopmodulet.

Brug ikke den lange ende til at skrue i en vinkel, da dette kan føre til, at skruen slides.

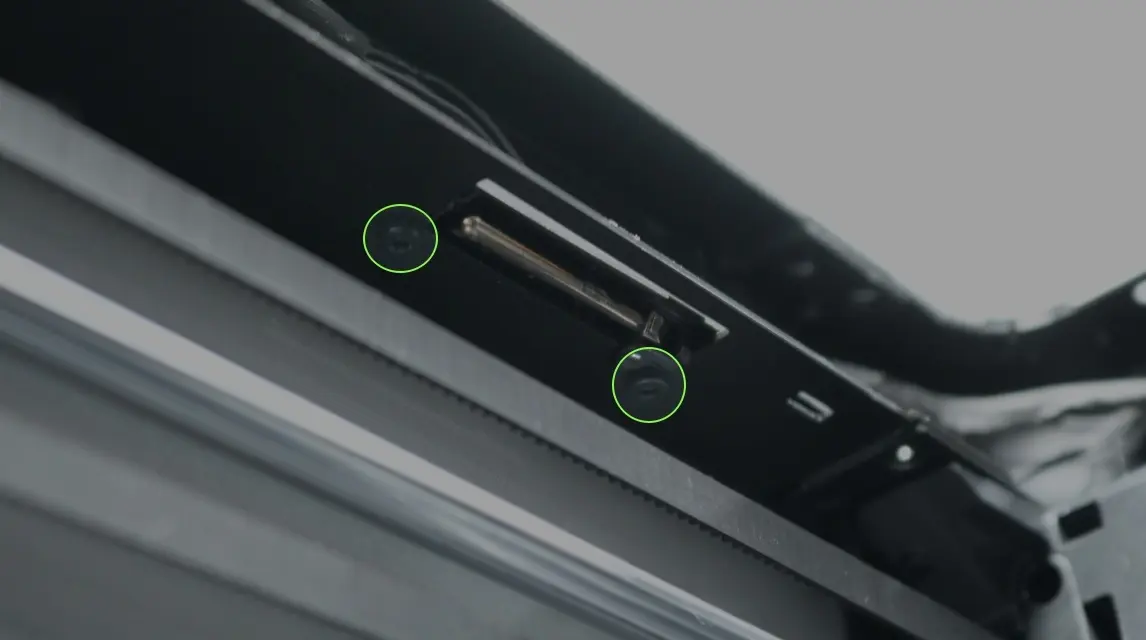

Fjern derefter de 2 skruer i bunden af filament-skærestopmodulet.

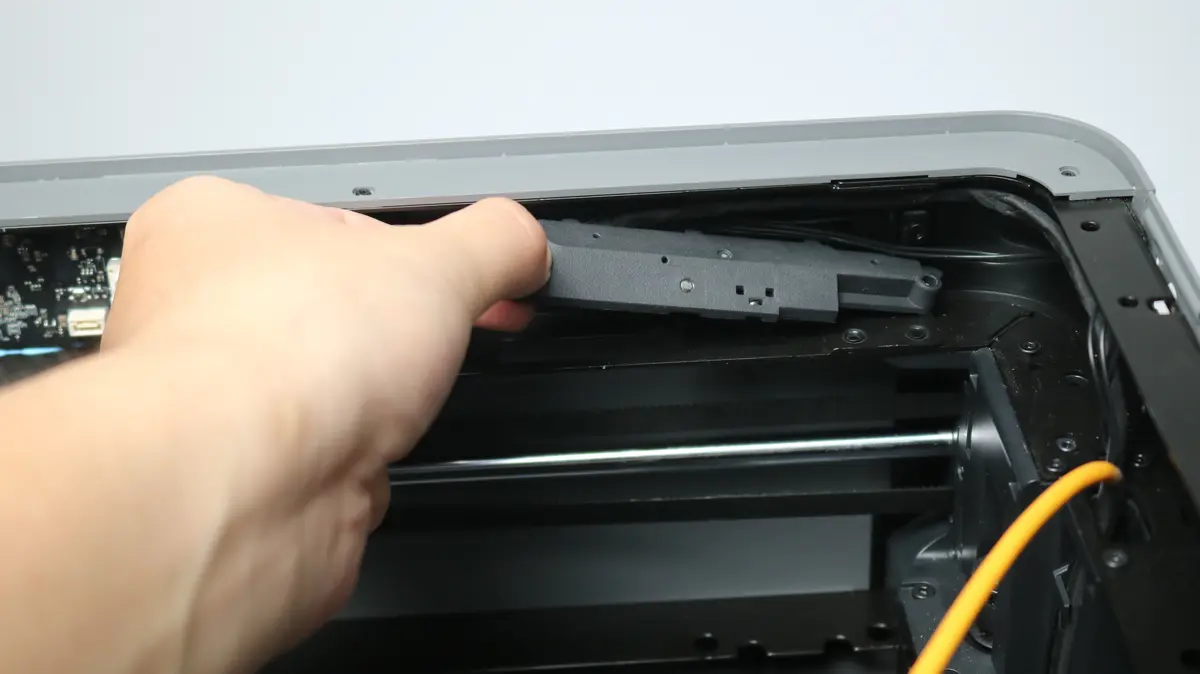

Skub drejningsaksen på filament-skærestopmodulet op nedefra med hånden og fjern det fra printerrammen.

Montering af filament-skærestopmodulet

Trin 1: Monter filament-skærestopmodulet

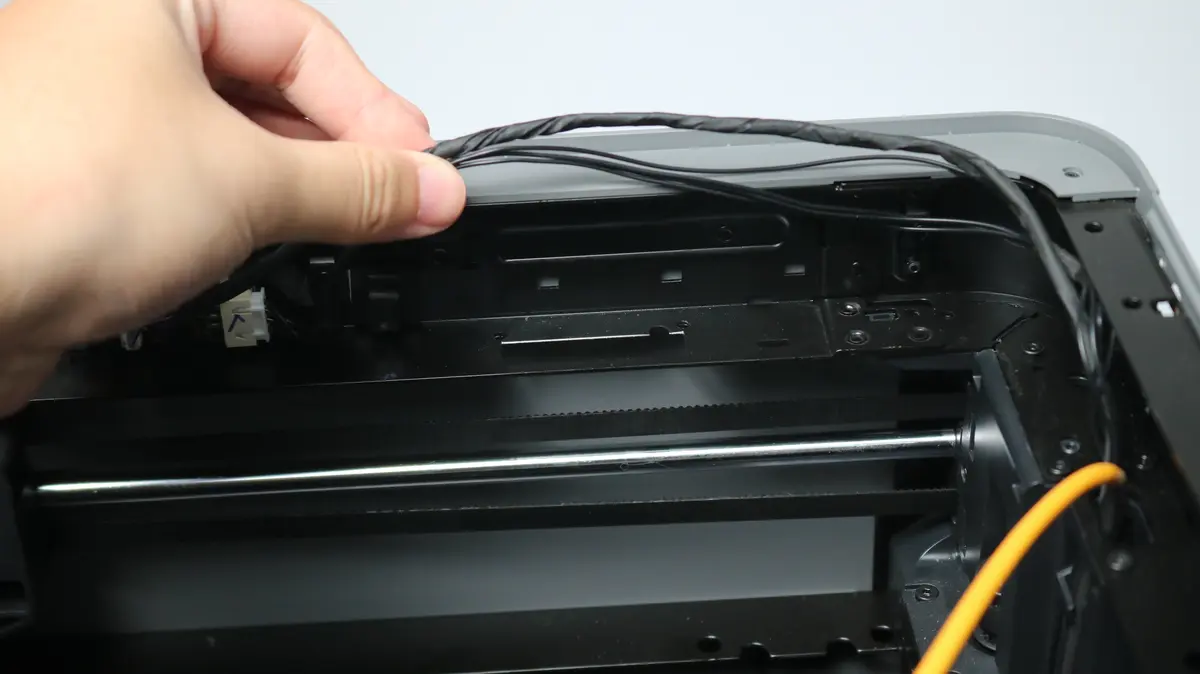

Juster kablets position for at undgå at klemme kabler, når du monterer skærestoppet.

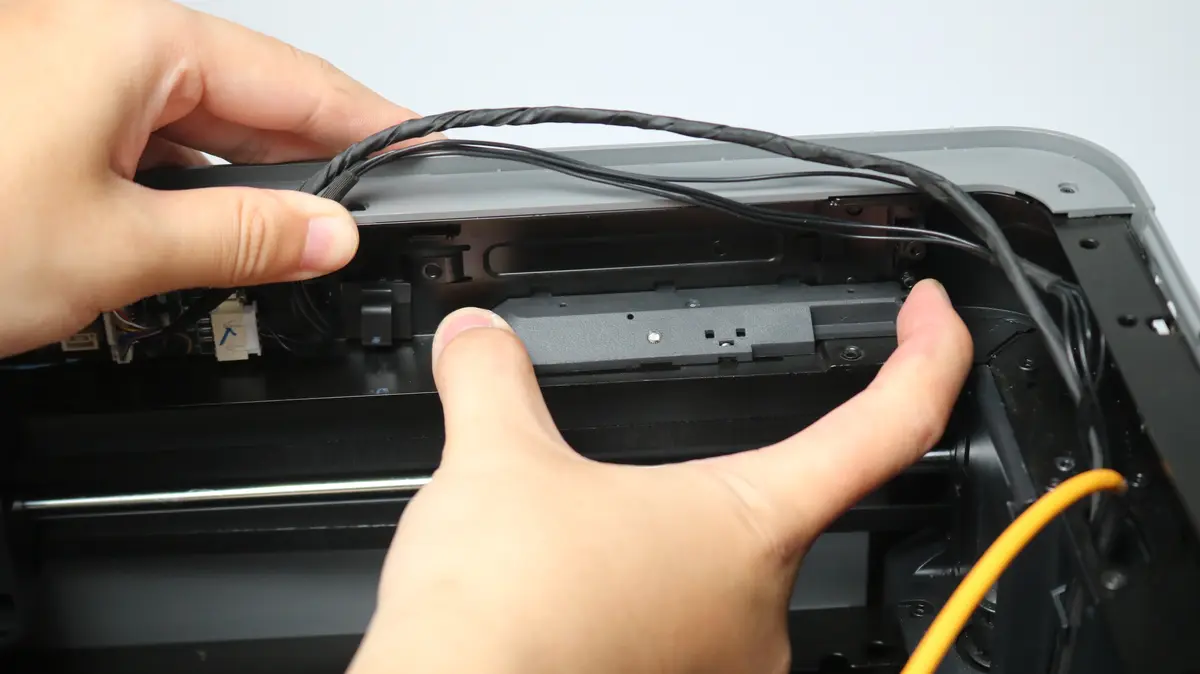

Placer filament-skærestopmodulet på printerrammen.

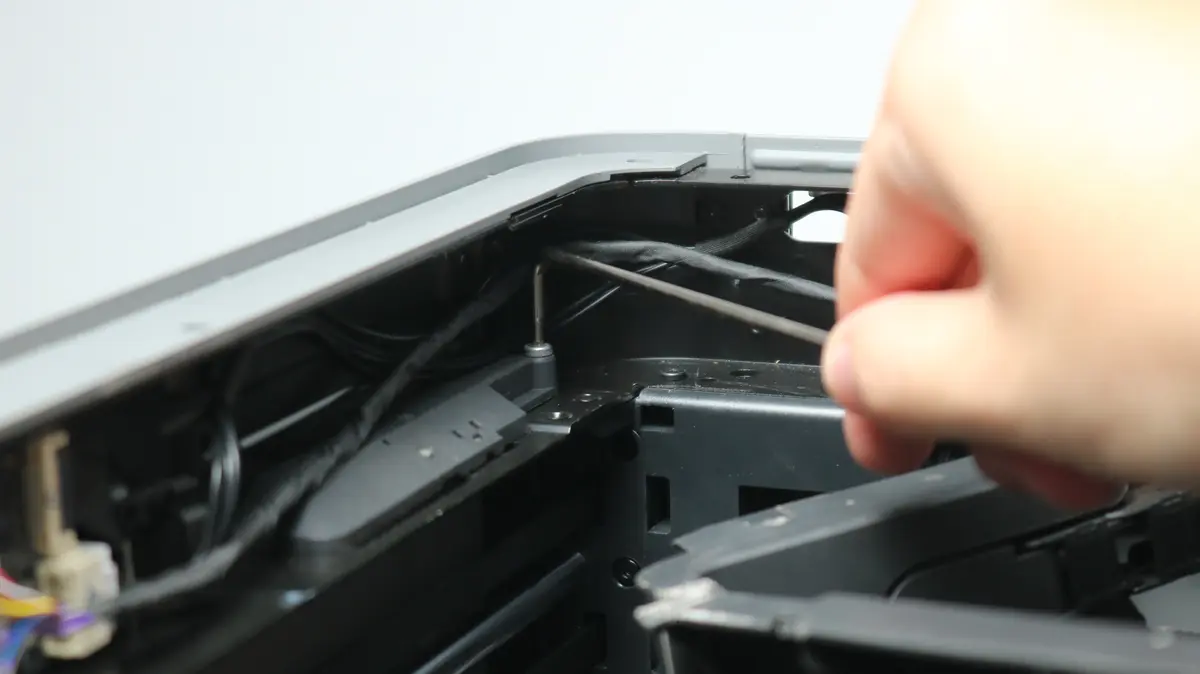

Monter den 1 skrue på toppen af filament-skærestopmodulet.

Monter de 2 skruer i bunden af filament-skærestopmodulet.

Trin 2: Monter AP-dækslet

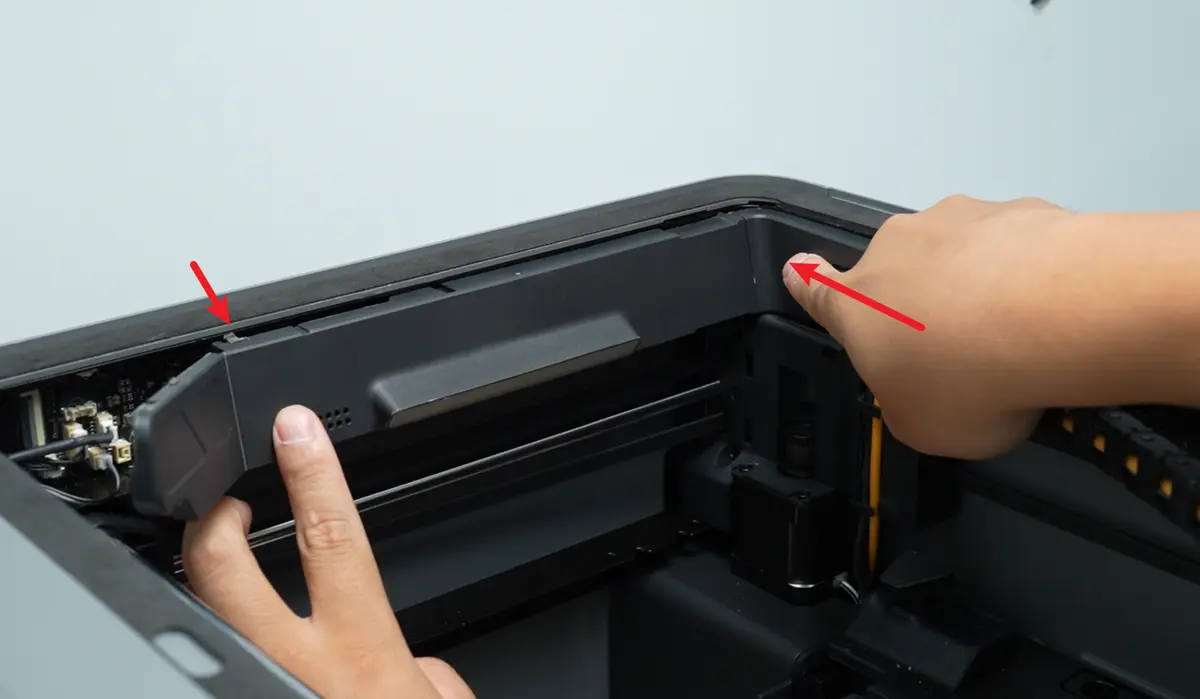

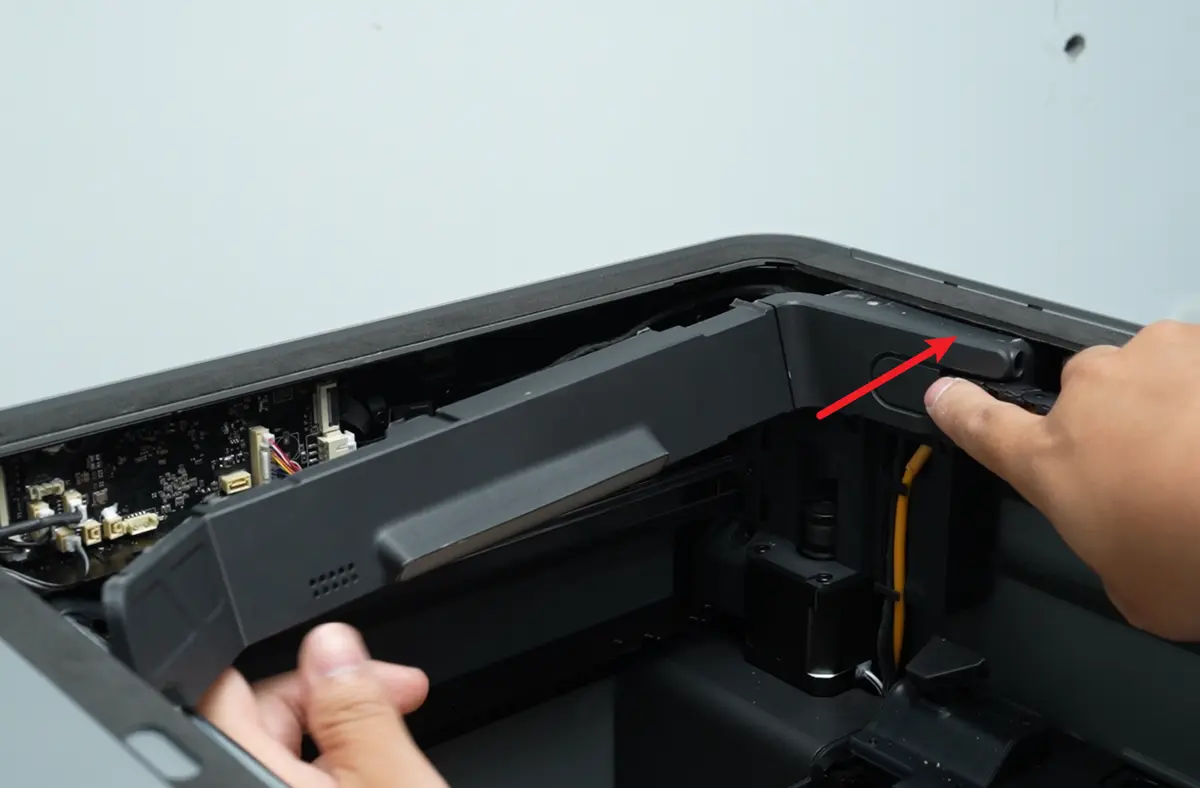

Skub AP-kortdækslets bagside langs monteringssporet, indtil det er på plads (brug en unbrakonøgle til at bekræfte, at skruehullerne flugter). Imens du skubber AP-kortdækslet, holder du adgangsenden med hånden og sikrer klemmen i rammen.

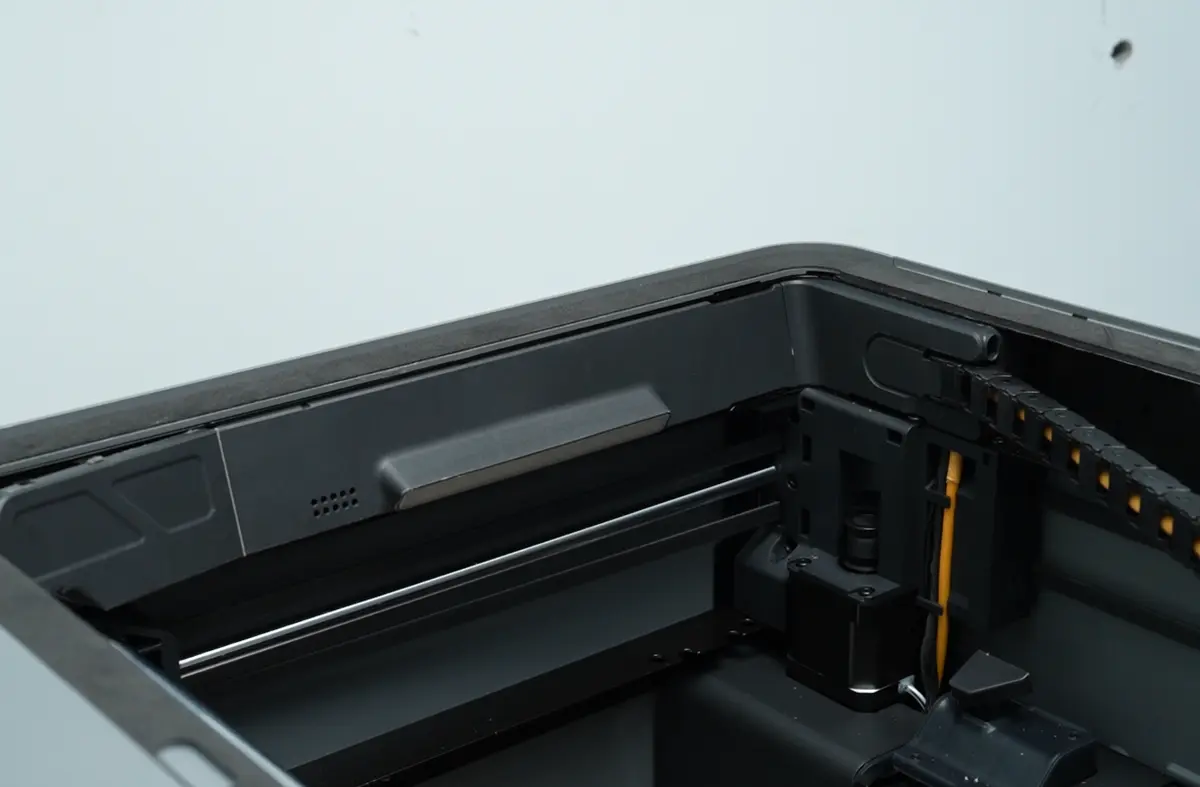

Tilslut det venstre kabel fra LED-lyset til AP-kortdækslet og luk kontrolterminalen.

Brug en H1.5 unbrakonøgle til at stramme de to BT2x8-skruer og sikre AP-kortdækslet.

Trin 3 - Monter PTFE-rørholderen

Se Udskift PTFE-rørholderen på P2S for at montere PTFE-rørholderen.

Verifikation af succes

Tilslut strømmen og tænd printeren. Udfør en enkelt filamentudlæsning efter at have indlæst filament manuelt. Når det gennemføres normalt, er udskiftningen lykkedes.
