Udskiftning af frontdørhængsler på P2S/X2D

Frontdør-hængsler

P2S's glasfrontdør drejer på en øvre og en nedre hængsel og er monteret på hver via to skruer. Hængslerne kan også tages ud af P2S-rammen.

Når du skal bruge denne guide

• Dørhængslerne er beskadigede.

Nødvendige værktøj og materialer

• Frontdør-hængsler (en øvre og en nedre)
• H1.5 unbrakonøgle
• H2.0 unbrakonøgle

Fjernelse af frontdør-hængsler

Trin 1: Fjern glasfrontdøren

Se Udskift P2S glasfrontdør og følg trinene for at fjerne glasfrontdøren.

Advarsel: Sørg for at beskytte glasdøren under demontering og montering. Hold fast i den for at forhindre, at den falder og bliver beskadiget.

Trin 2: Fjern frontdækslet

Fjern det øverste dæksel af glas fra toppen af printeren. Se Udskift P2S frontdæksel og følg trinene for at fjerne skærmen og frontdækslet.

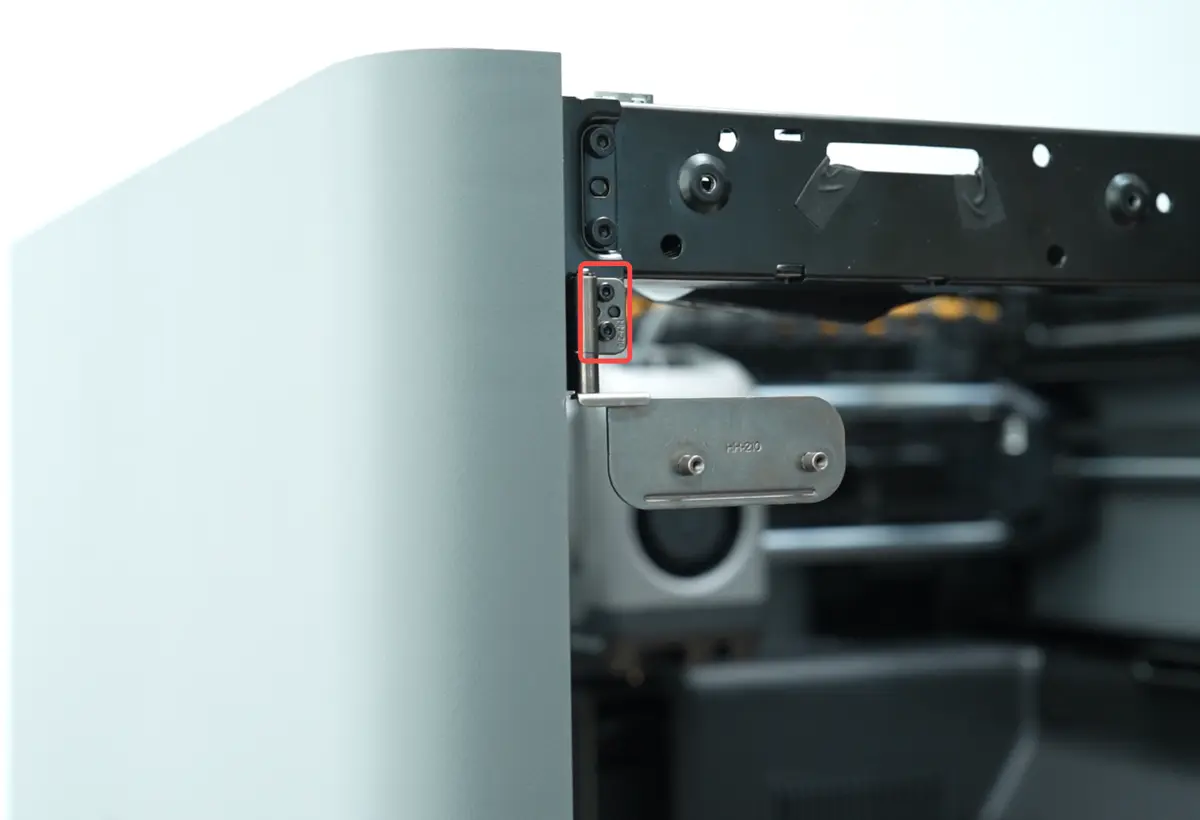

Trin 3: Fjern den øvre hængsel

Fjern de to skruer, der monterer den øvre hængsel på printeren, med H1.5 unbrakonøglen.

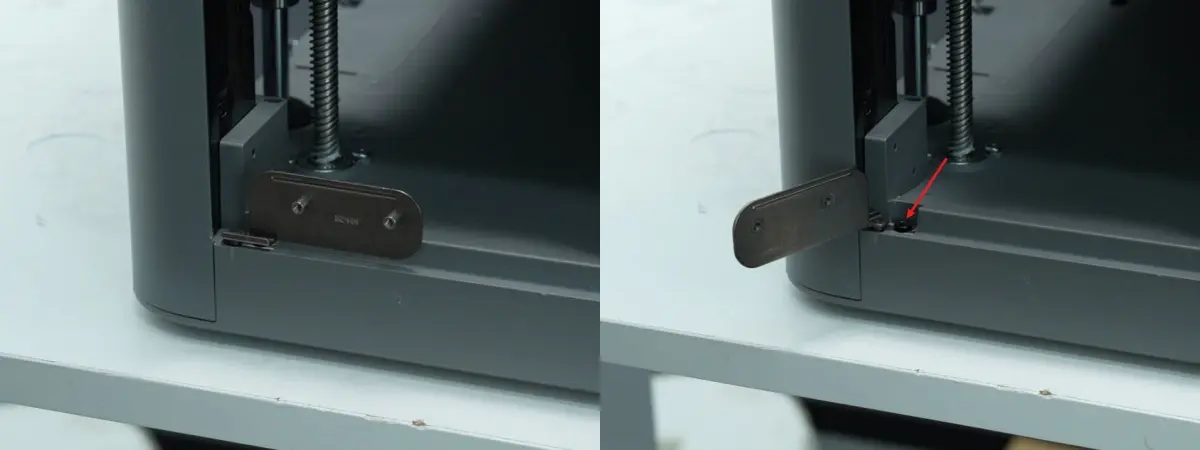

Trin 4: Fjern den nedre hængsel

Fjern den skrue, der monterer den nedre hængsel på printeren, med H2.0 unbrakonøglen.

Montering af frontdør-hængslerne

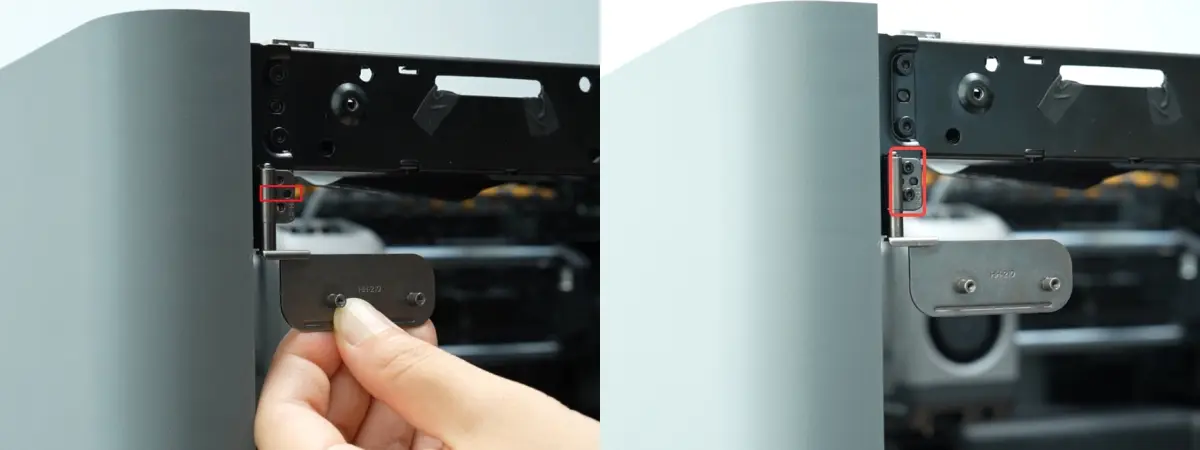

Trin 1: Monter den øvre hængsel

Juster den øvre hængsel til dens position ved hjælp af justeringsstiften, og skru derefter de to skruer i med H1.5 unbrakonøglen.

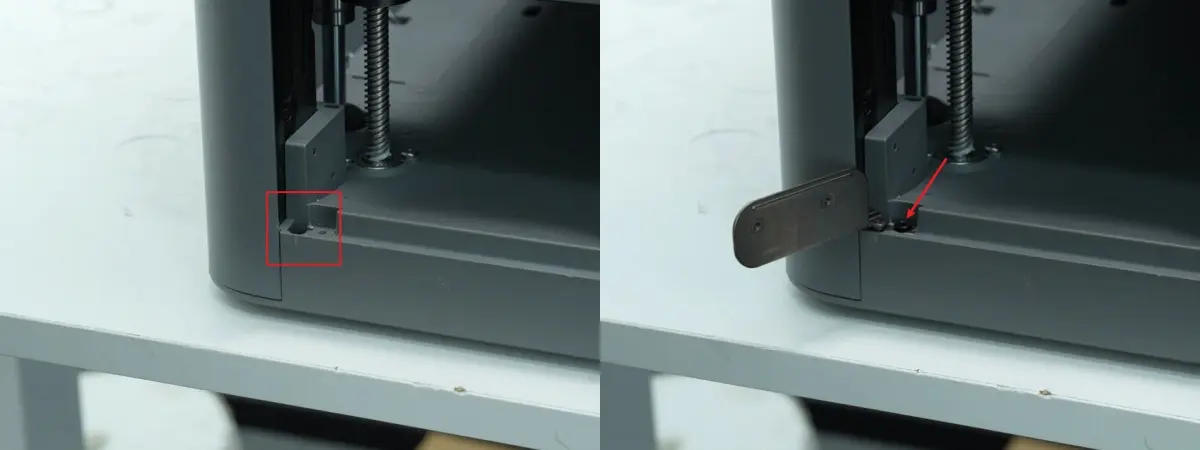

Trin 2: Monter den nedre hængsel

Placer den nedre hængsel i dens slot og juster skruehullet. Skru skruen i med H2.0 unbrakonøglen.

Trin 3: Monter glasfrontdøren

Se Udskift P2S glasfrontdør og følg trinene for at geninstallere glasfrontdøren.

Trin 4: Monter frontdækslet

Se Udskift P2S frontdæksel og følg trinene for at geninstallere frontdækslet og skærmen. Placer det øverste glasdæksel på toppen af printeren.

Verificering

Sørg for, at glasfrontdøren er korrekt monteret og drejer glat på hængslerne mellem den åbne og lukkede position.
