Guide til udskiftning af skærmens forbindelseskabel

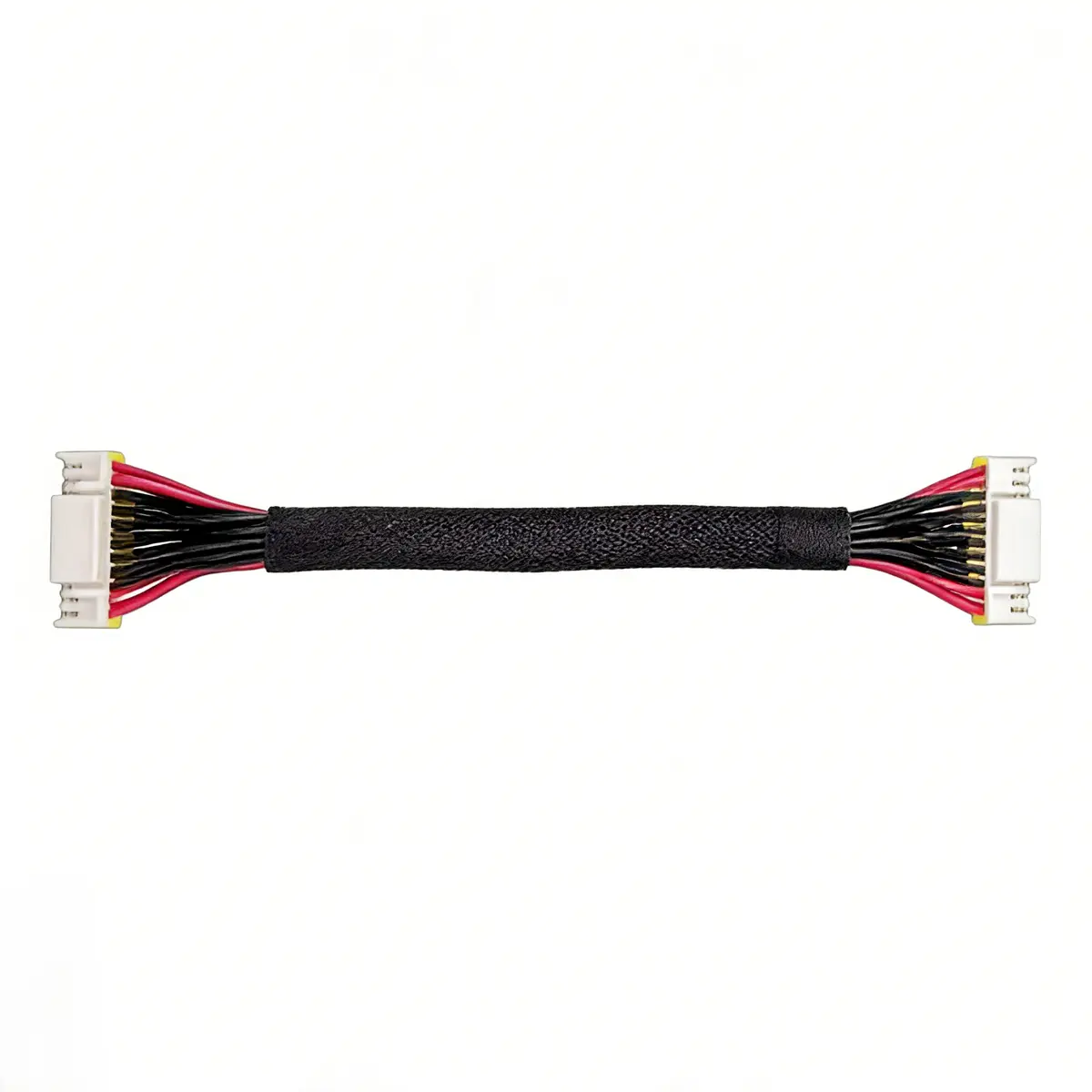

Skærmens forbindelseskabel

Nødvendigt værktøj og materialer

• H2.0/1.5 unbrakonøgle
• Flad pincet

Forberedelse

Som forberedelse til de næste trin slukkes printeren, og MicroSD-kortet fjernes på sikker vis.

Afmonteringsguide

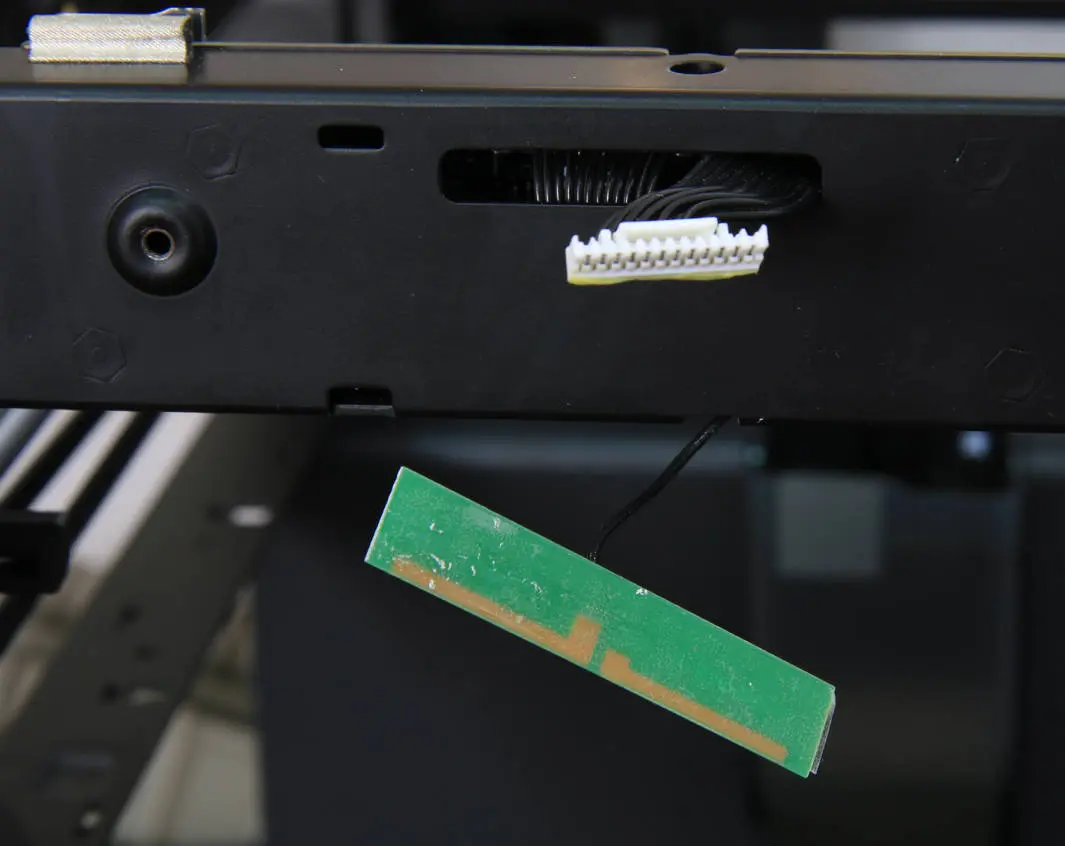

Trin 1: Fjern skærmen og frontdækslet

• For P1P, se det relaterede indhold i Skærm og Frontdæksel for at fjerne skærmen og frontdækslet.
• For P1S, se det relaterede indhold i Skærm og Frontdæksel for at fjerne skærmen og frontdækslet.

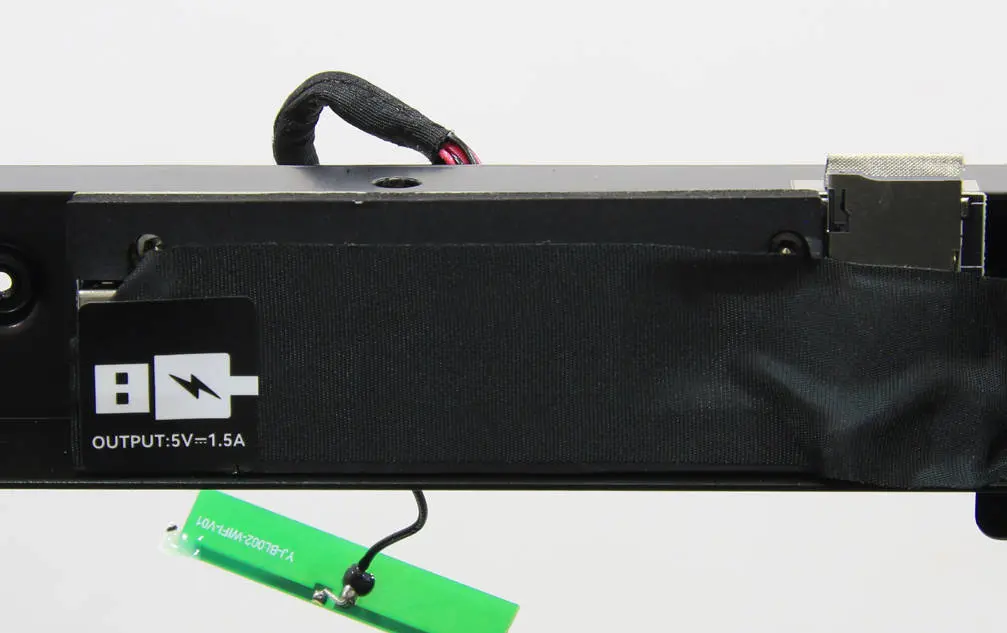

Trin 2: Fjern tætningsskummet

Fjern tætningsskummet med hånden, og pas på ikke at bruge for meget kraft, så du undgår at beskadige komponenterne på AP-kortet.

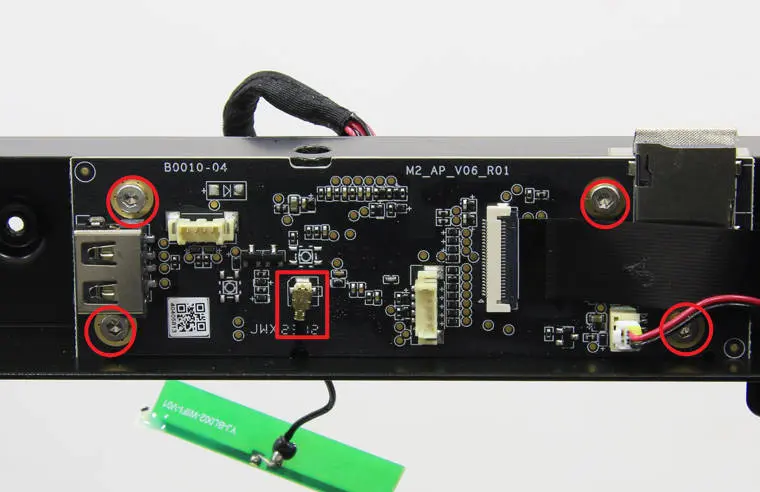

Trin 3: Frakobl WiFi-antennen og fjern skruer

1. Når strømmen er slukket, kan du bruge en skruetrækker til at løfte WiFi-antennen op og frakoble den.
2. Brug H2.0 unbrakonøglen til at fjerne de 4 skruer, der holder AP-kortet på plads.

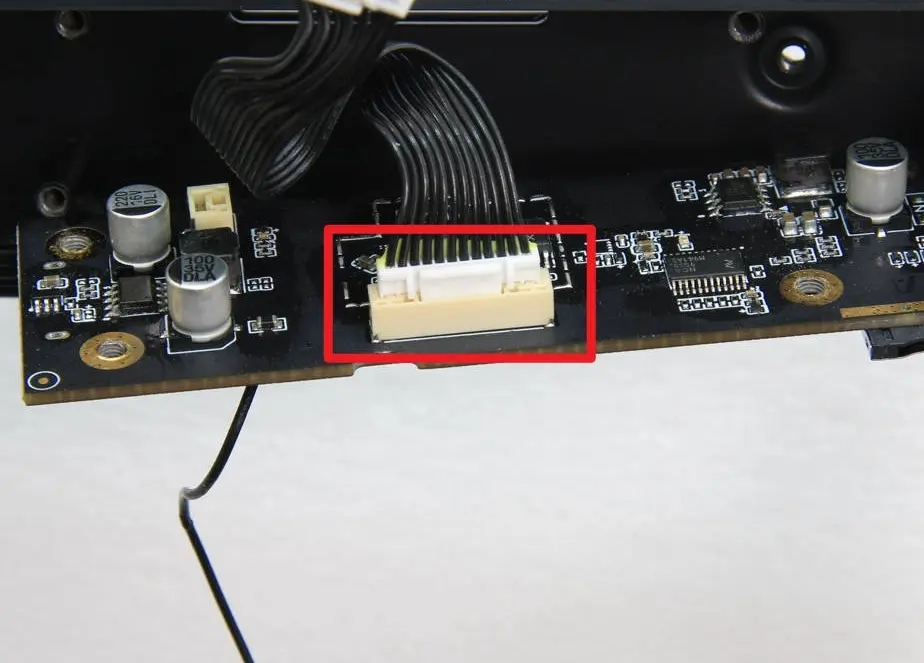

Trin 4: Frakobl skærmens forbindelseskabel

Tag AP-kortet ud af rammen, og frakobl skærmens forbindelseskabel.

Monteringsguide

Trin 1: Tilslut kablet

Tilslut det nye skærmforbindelseskabel til AP-kortet.

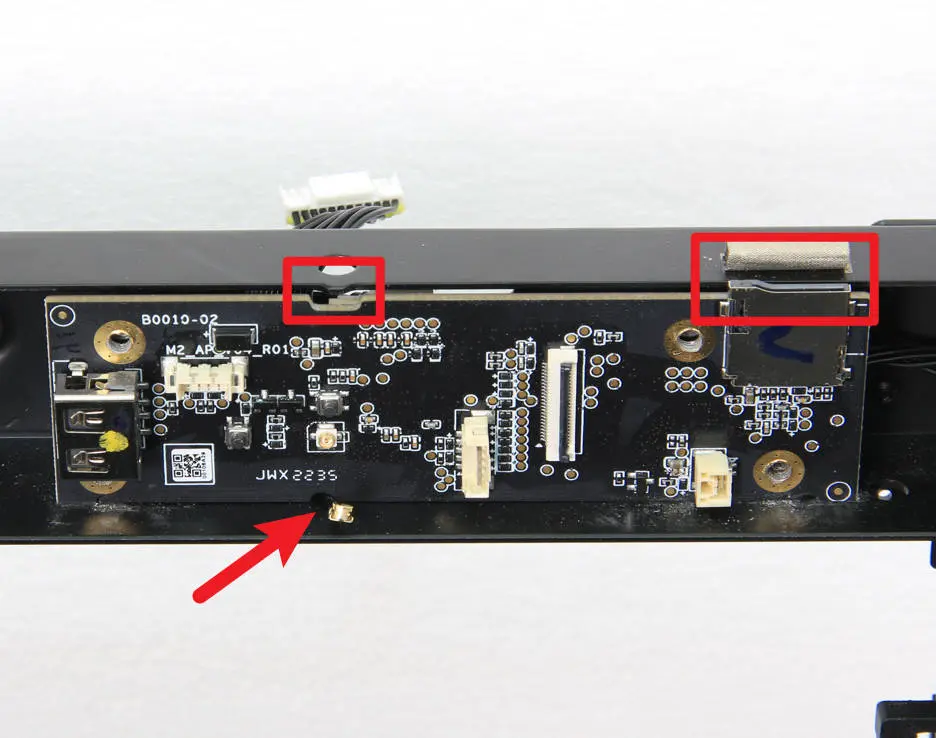

Trin 2: Monter AP-kortet

Placer AP-kortet, og før skærmforbindelseskablet gennem kabelhullet. Bemærk, at WiFi-antennen nedenunder skal føres gennem dette hul.

Monter AP-kortet på rammen efter MicroSD-kortholderens udskæring.

Trin 3: Spænd skruer

Når AP-kortet er monteret, fastgøres det med de rette skruer. Tilslut derefter forsigtigt WiFi-antennen til AP-kortet.

Trin 4: Sæt tætningsskummet på

For at færdiggøre monteringen sættes tætningsskummet på AP-kortets overflade igen som vist på billedet nedenfor.

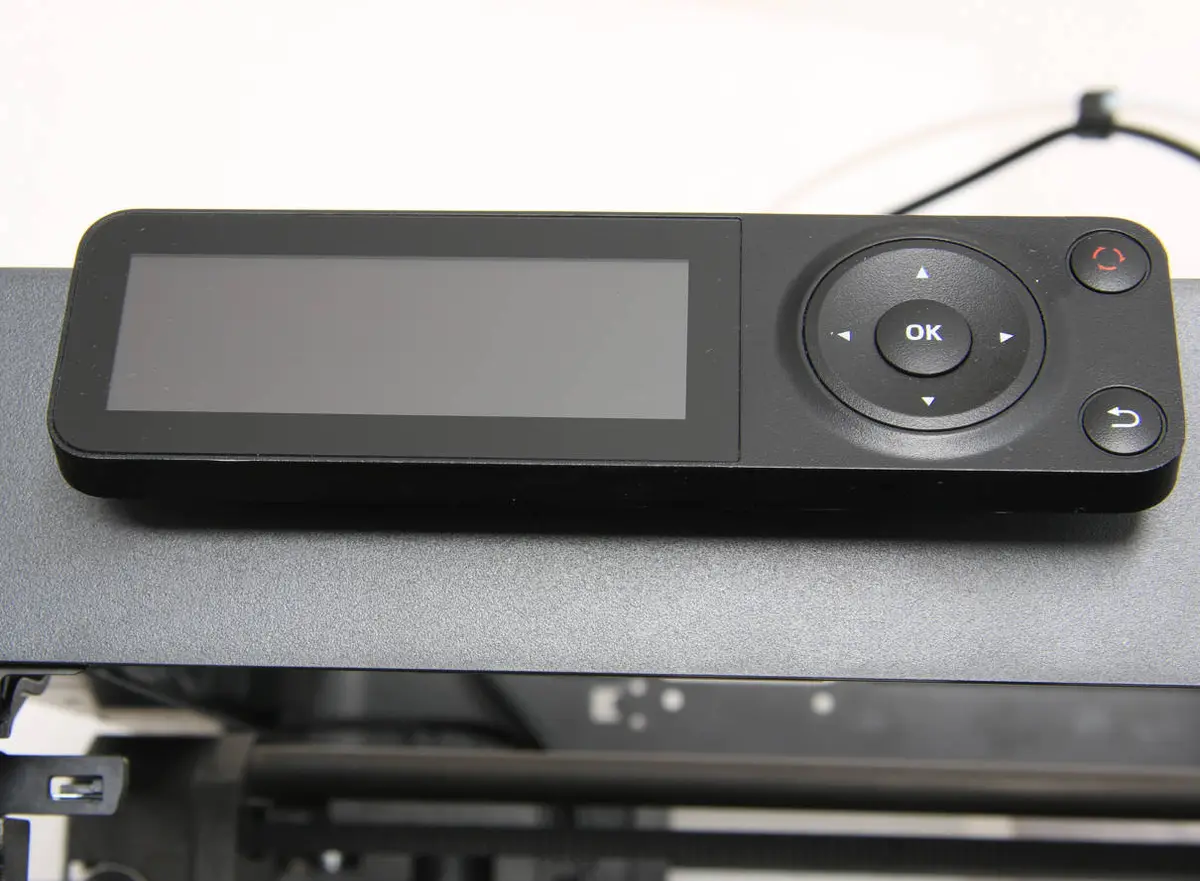

Trin 5: Monter frontdækslet og skærmen

Se det relaterede indhold i Frontdæksel og Skærm for at montere skærmen og frontdækslet.

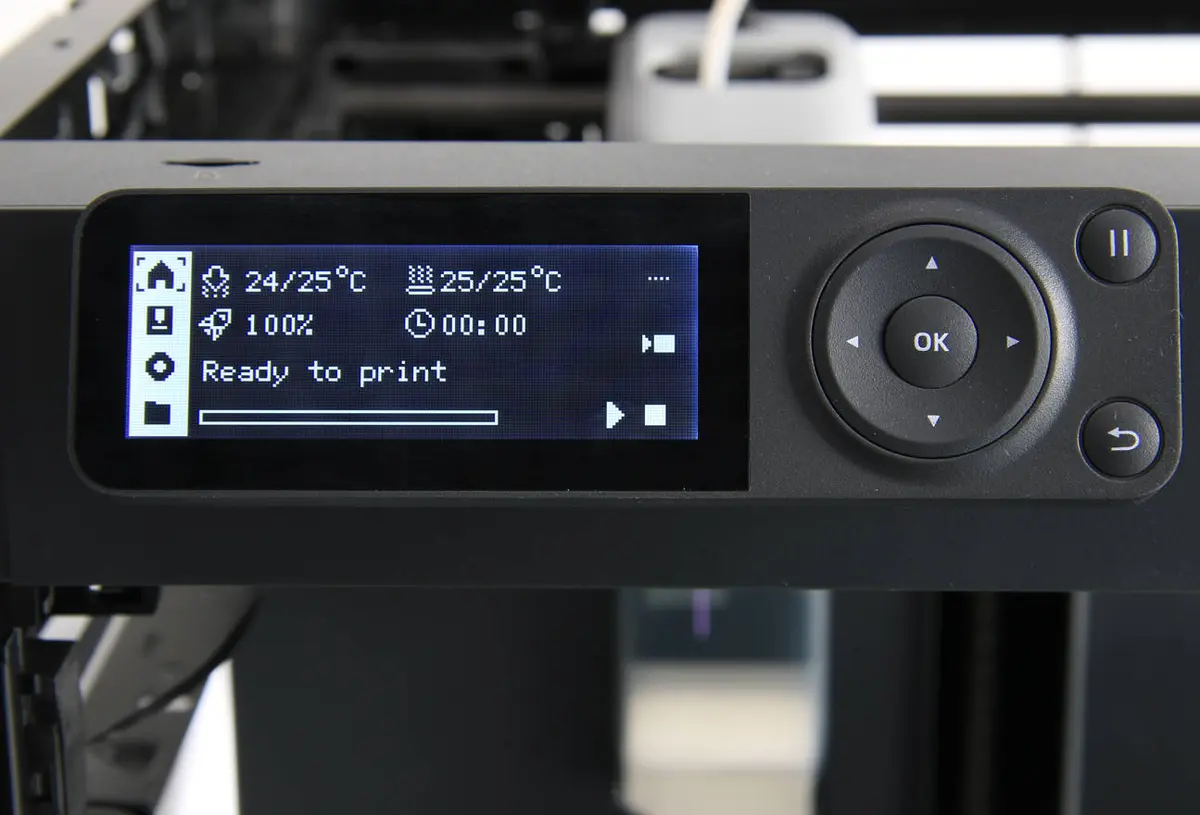

Sådan kontrollerer du

Tænd printeren, bekræft at skærmen vises normalt, og at knapperne på den reagerer normalt. Så er monteringen vellykket.
