Guide til udskiftning af ekstrudermotor

Gælder for printermodeller

P1

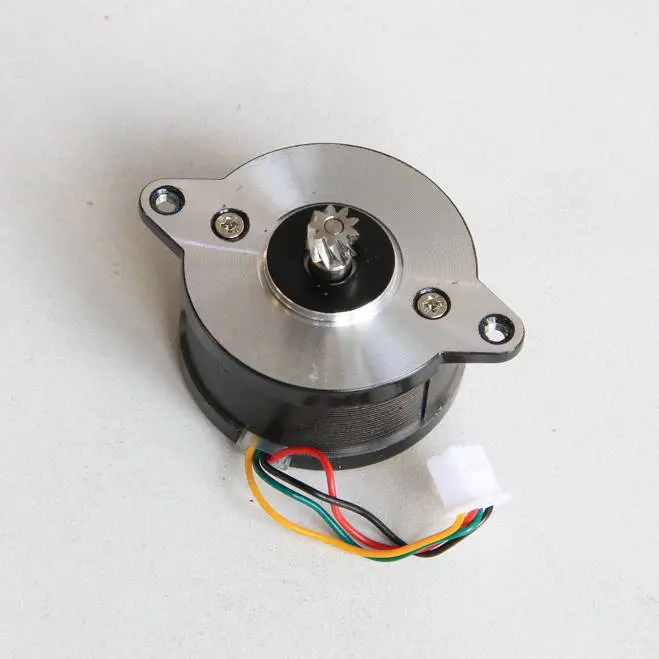

Ekstrudermotor

Ekstrudermotoren er monteret på printhovedet og driver ekstruderens bevægelse. Det er en cirkulær steppermotor i 36-serien.

Hvornår skal den bruges?

• Motoren er beskadiget og virker ikke.
• Eftersalgsteamet har bekræftet fejl på ekstrudermotoren via loganalyse.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. At arbejde med printeren tændt kan medføre kortslutning, som kan beskadige elektronikken og udgøre en sikkerhedsrisiko.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skade på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, opret en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.

Nødvendigt værktøj og materialer

• Ny ekstrudermotor
• H2.0/H1.5 unbrakonøgle
• Flad pincet
• 20 minutter

Fjern ekstrudermotoren

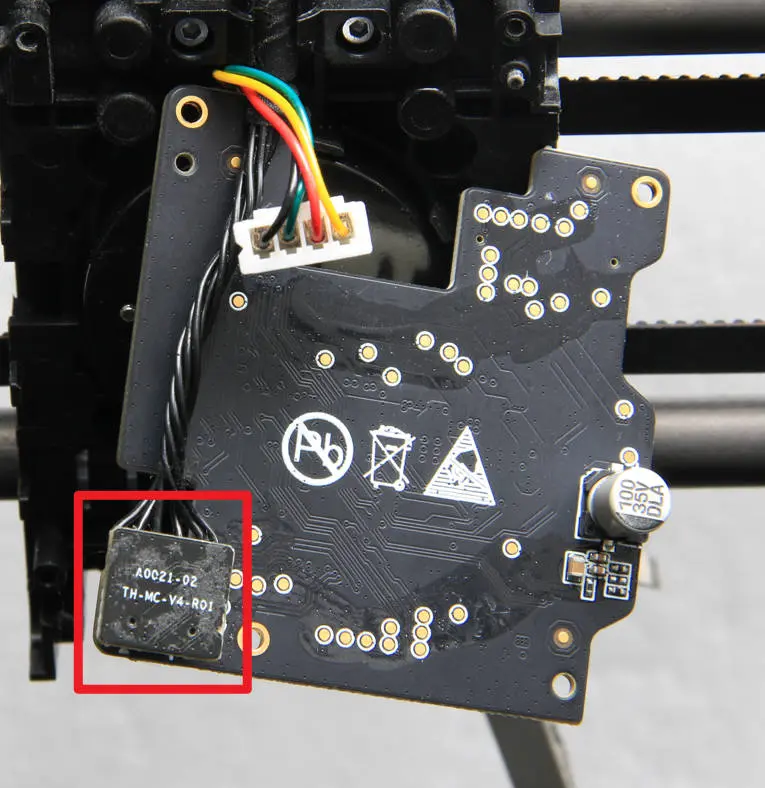

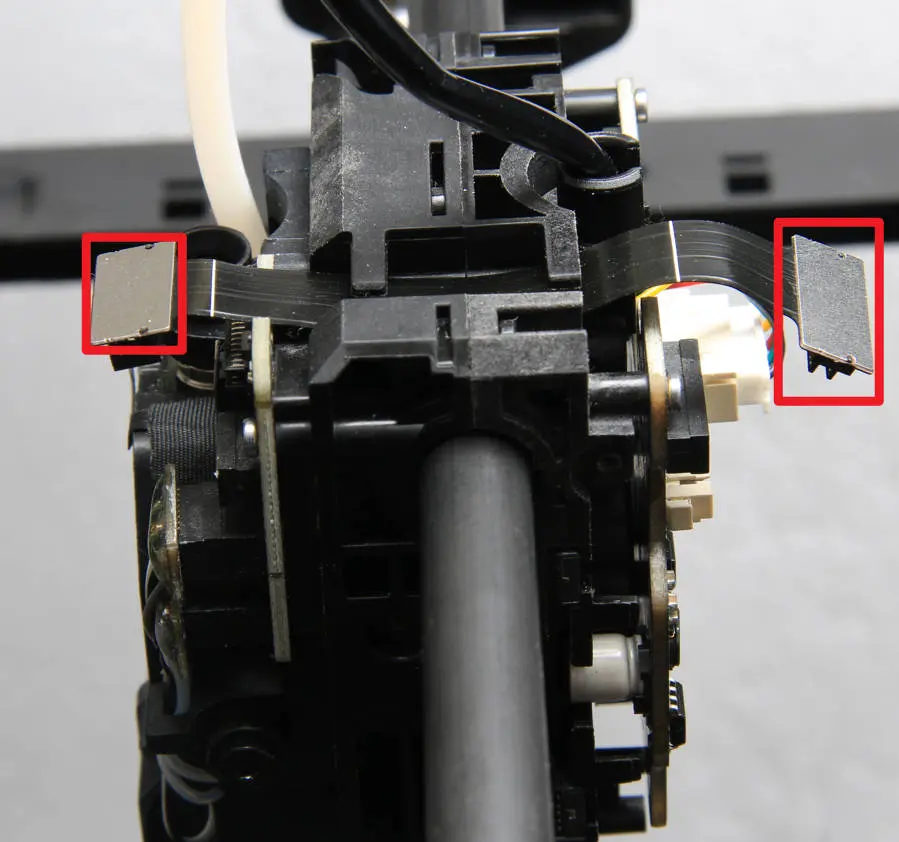

Trin 1: Fjern TH-kortsamlingen

Du kan følge denne wiki for at fjerne TH-kortsamlingen: Guide til udskiftning af printhovedkort - P1P/P1S

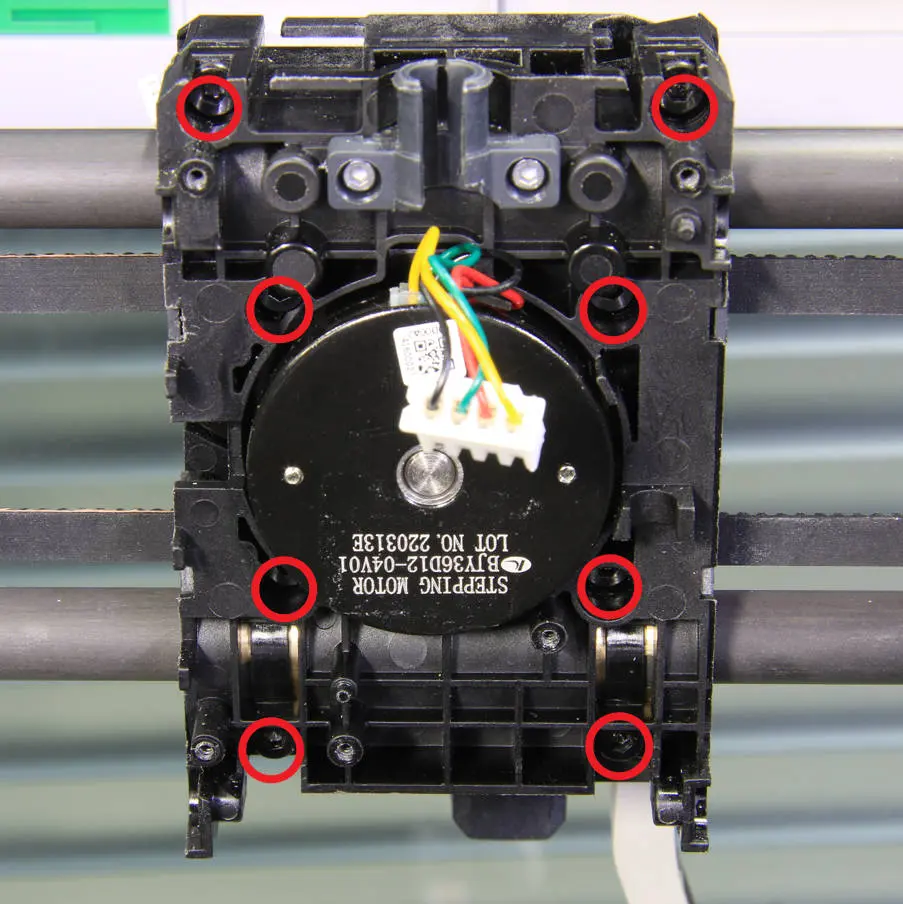

Trin 2: Fjern skruerne

Fjern 8 skruer med en H2.0 unbrakonøgle i rækkefølge.

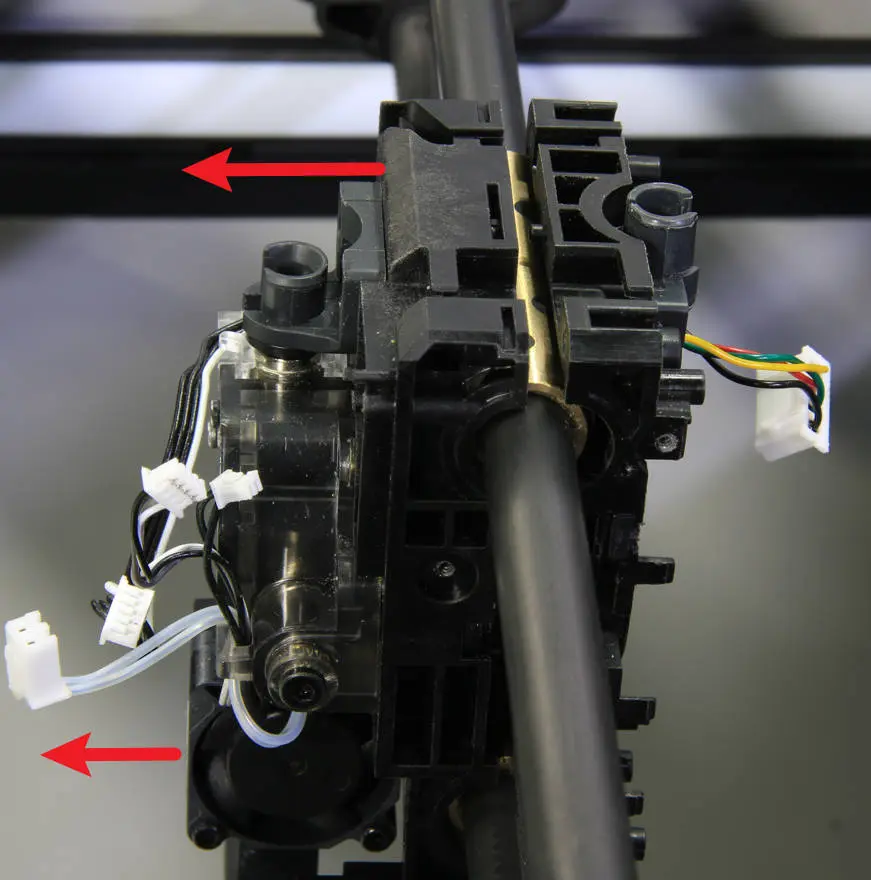

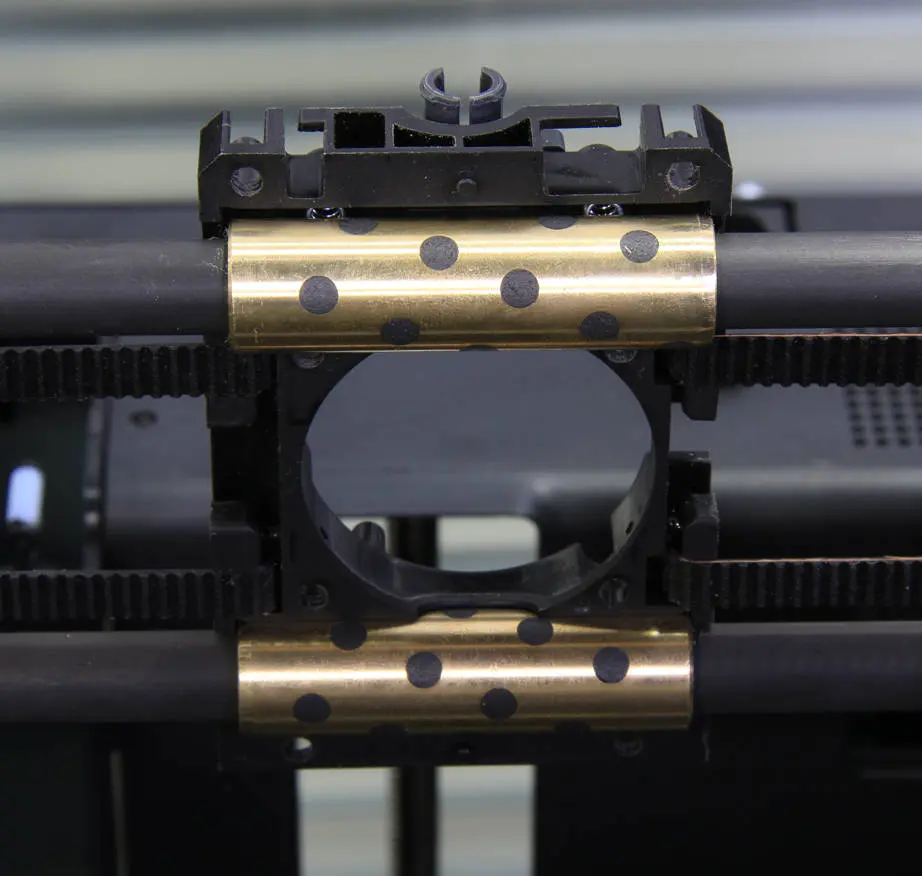

Trin 3: Fjern printhovedets forreste slæde (inkl. ekstruder)

Fjern printhovedets forreste slæde (inkl. ekstruder).

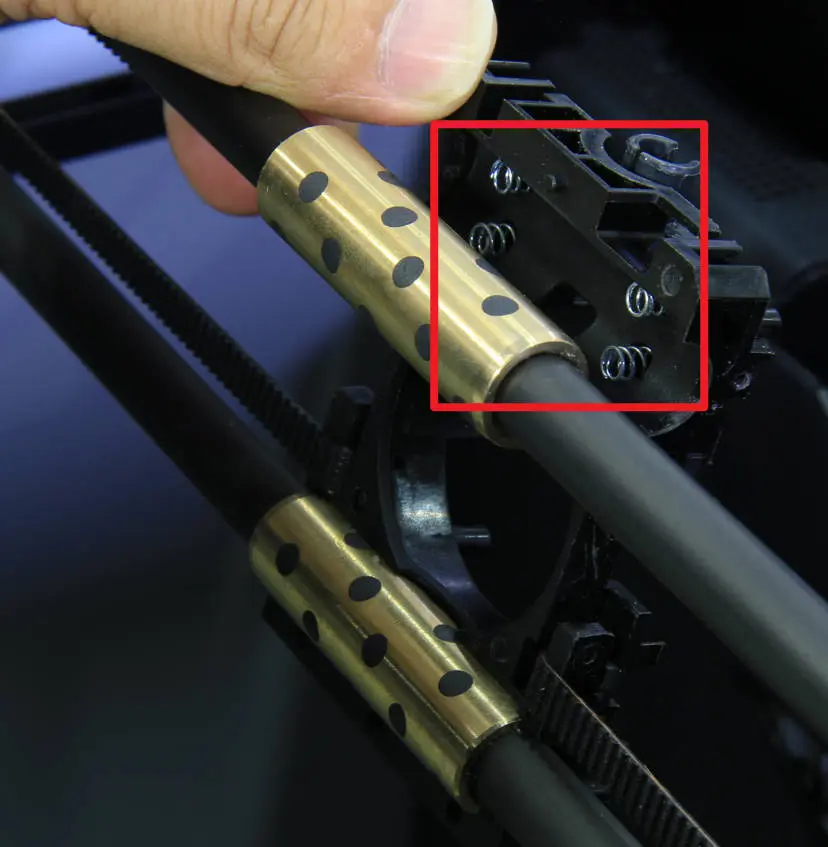

Bemærk: Der sidder fire fjedre på bagdækslet af printhovedets slæde øverst på kobberbøsningen for at forhindre, at den falder af.

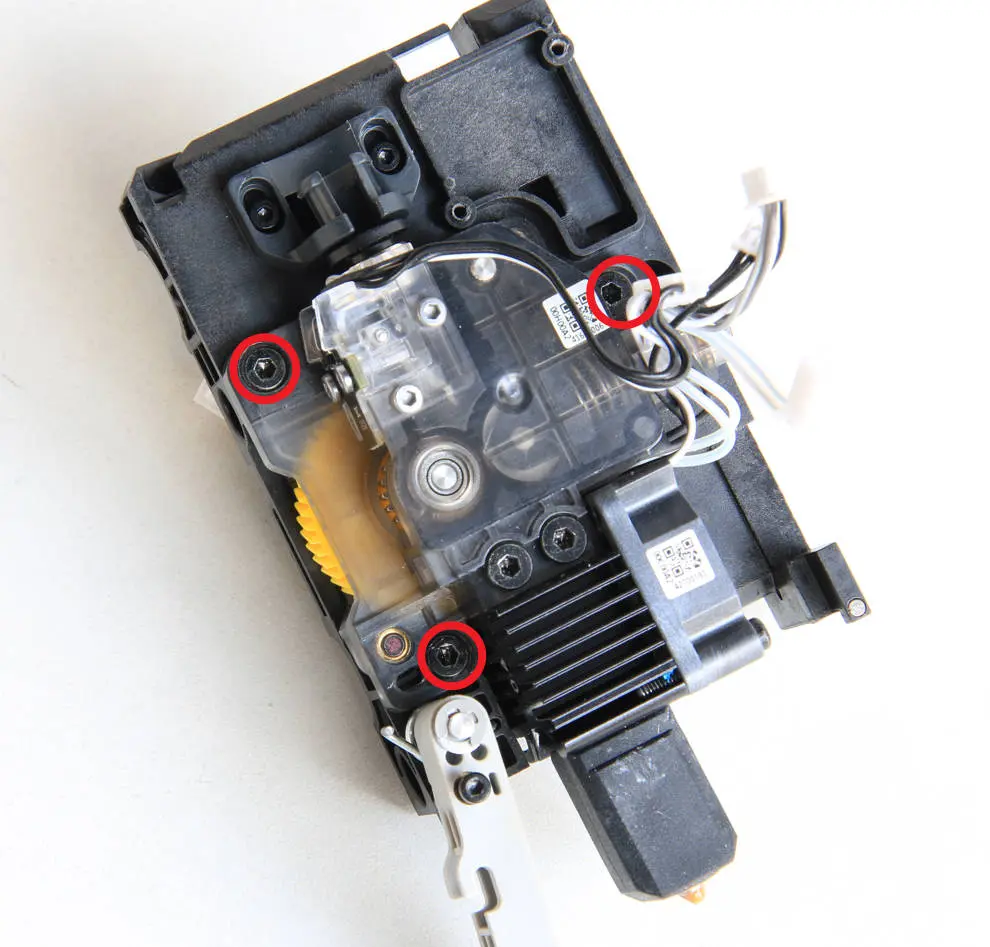

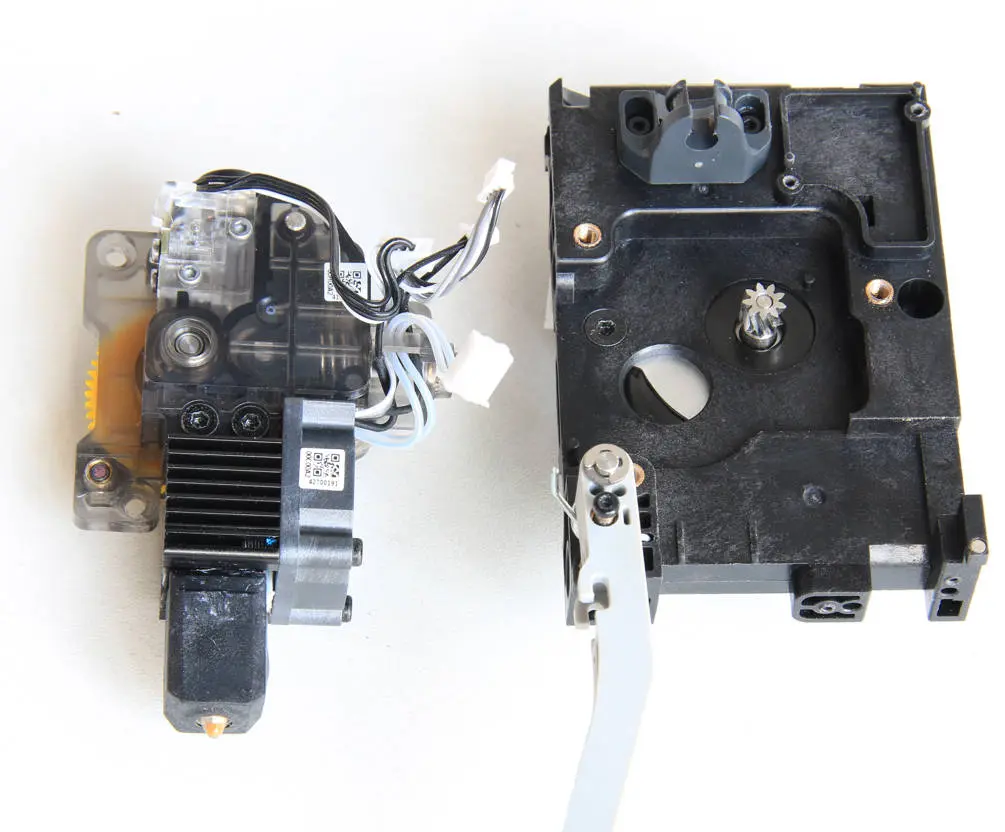

Trin 4: Fjern ekstruderen

Fjern de 3 skruer med en H2.0 unbrakonøgle, og fjern ekstruderen og hotend.

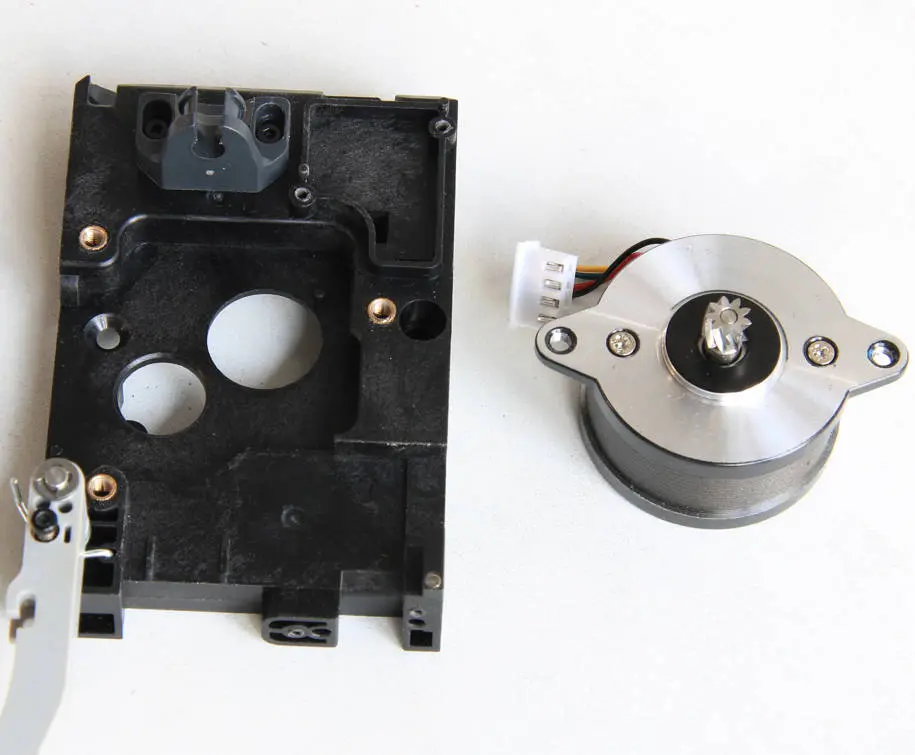

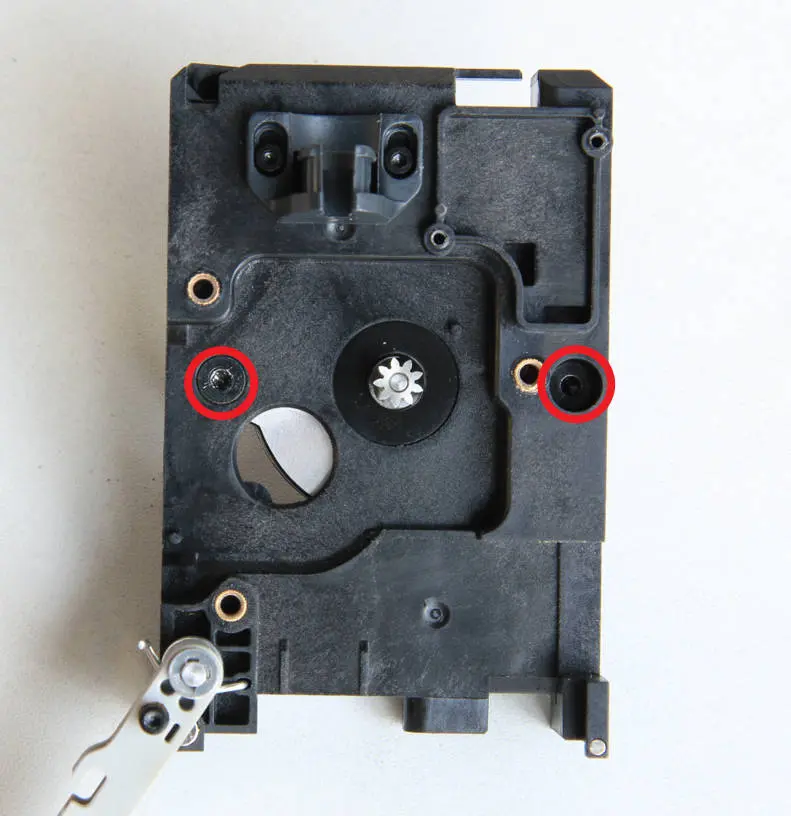

Trin 5: Fjern ekstrudermotoren

Fjern 2 skruer med en H2.0 unbrakonøgle, og fjern ekstrudermotoren.

Monter ekstrudermotoren

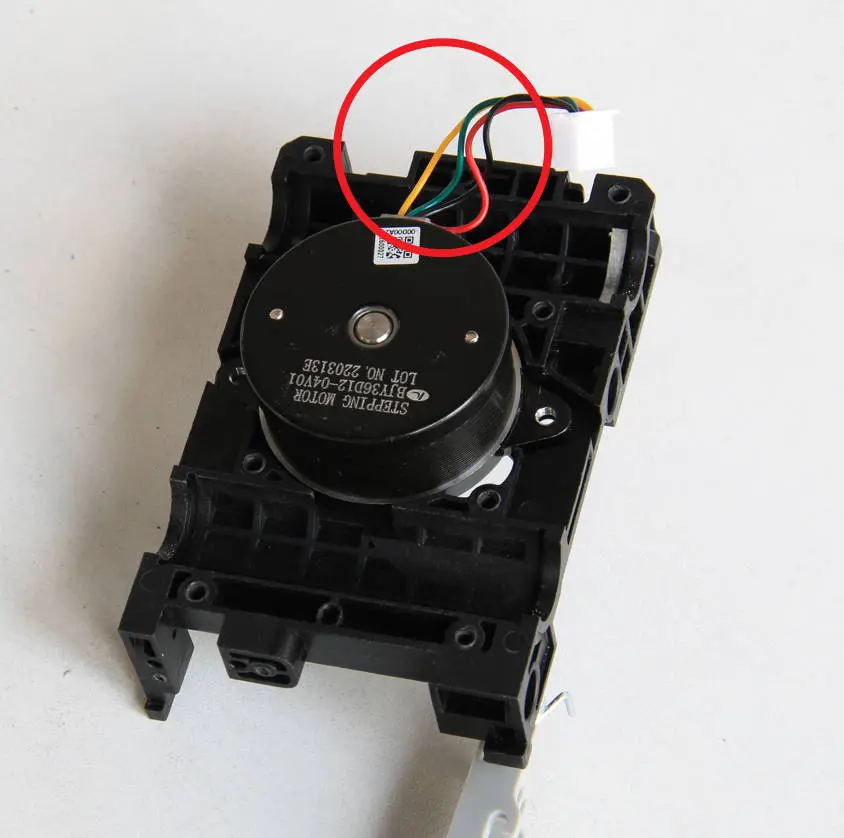

Trin 1: Monter ekstrudermotoren

Monter den nye ekstrudermotor på slædens frontdæksel, så motorkablet vender opad. Fastgør derefter motoren ved at spænde 2 skruer.

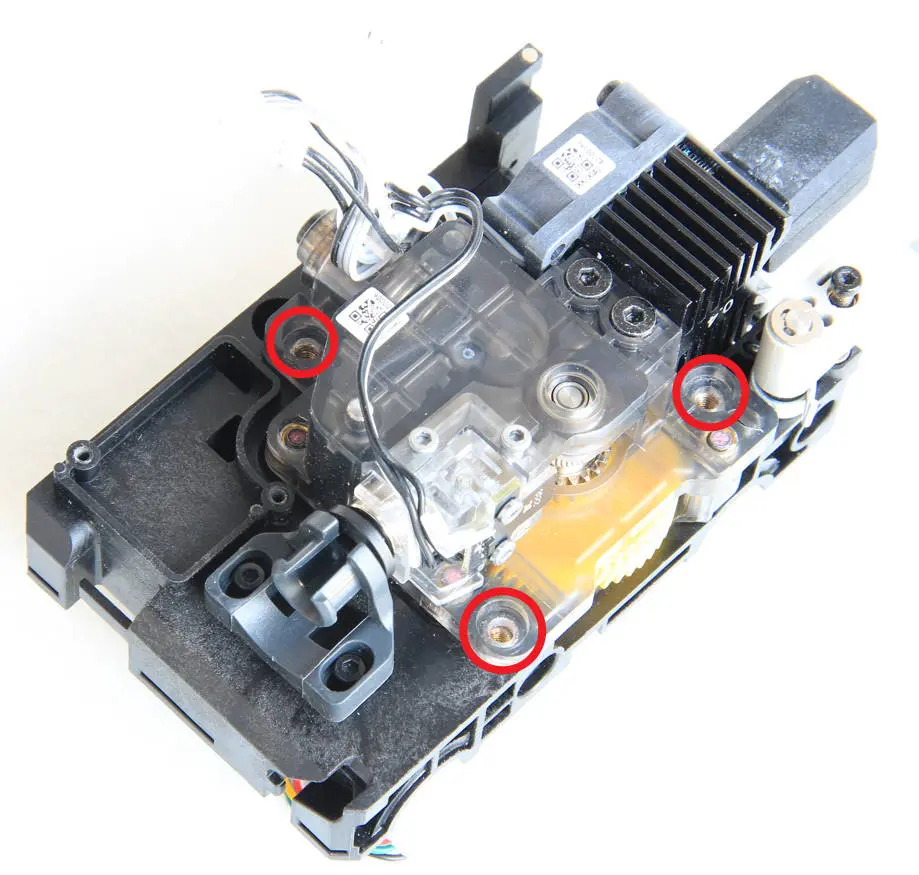

Trin 2: Monter ekstruderen

Monter ekstruderen og hotend samlet på slædens frontdæksel, og fastgør med 3 skruer.

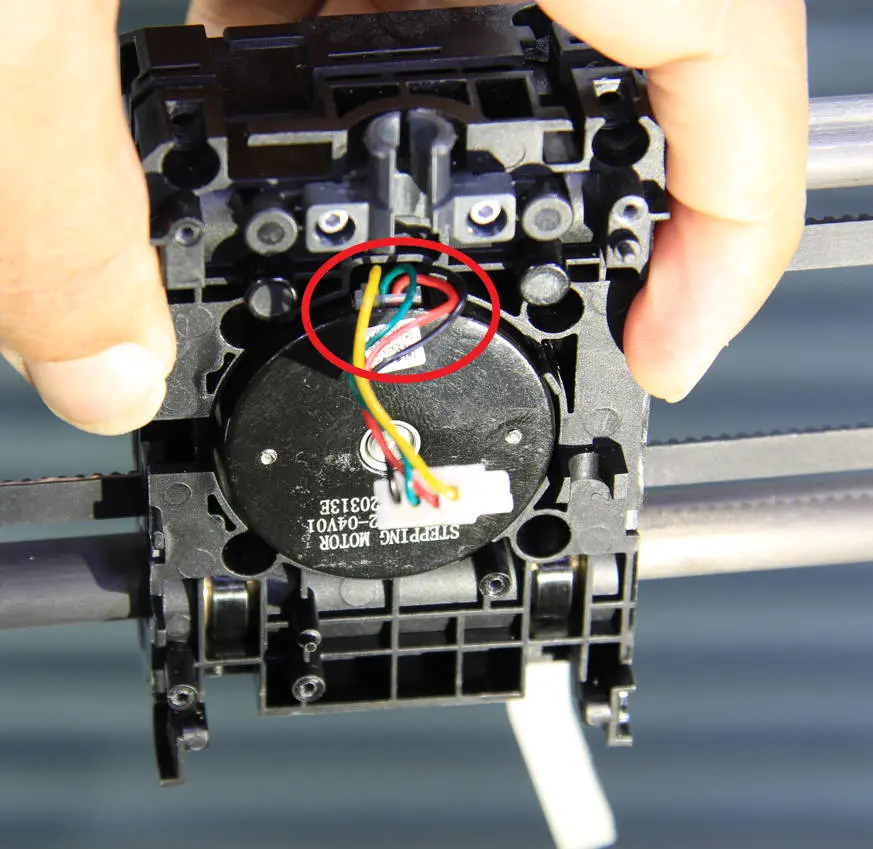

Trin 3: Monter den forreste slæde

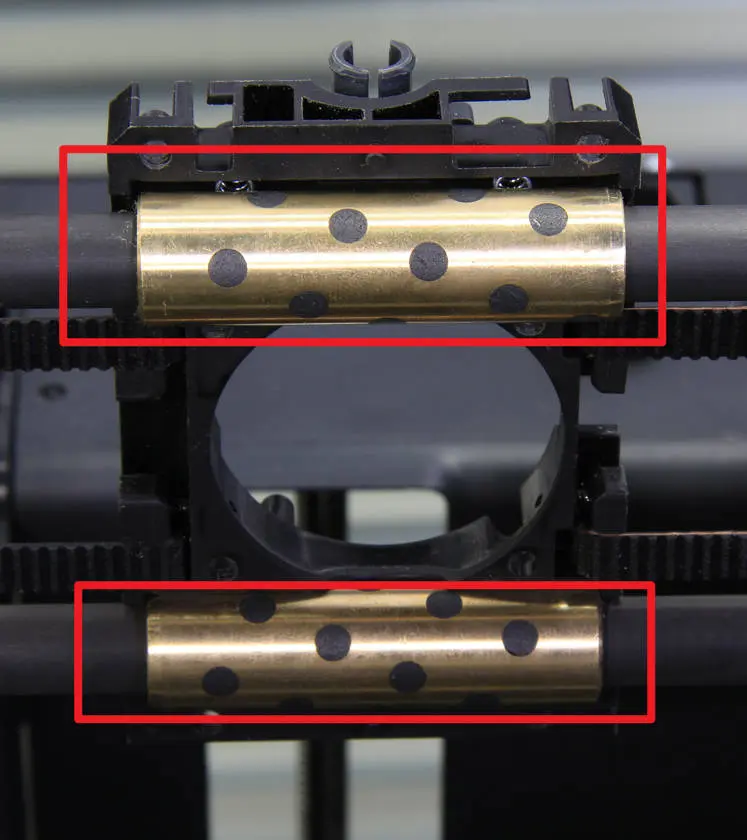

Før montering skal du sikre, at fjedrene sidder korrekt, og at begge kobberbøsninger er sat ind i de tilsvarende riller på slædens bagdæksel. Monter derefter forsigtigt den forreste slæde med ekstrudermotoren, og pas på ikke at klemme motorkablet.

Trin 4: Monter skruerne

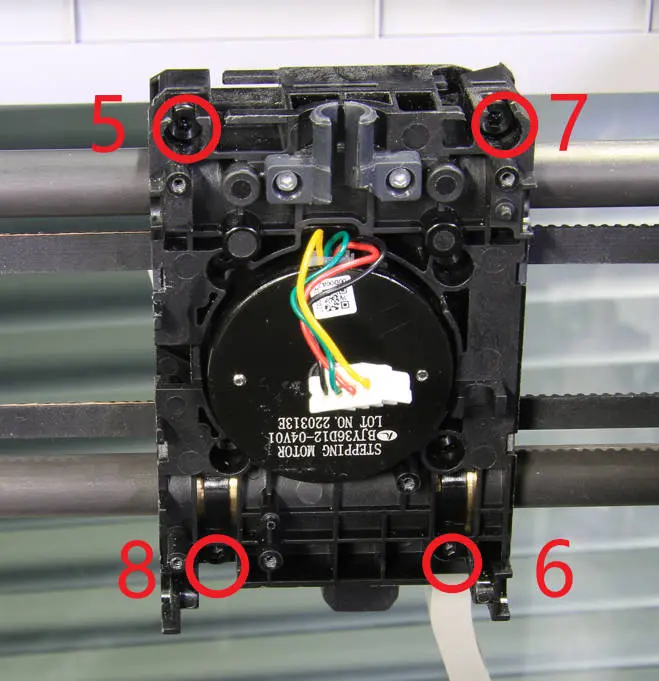

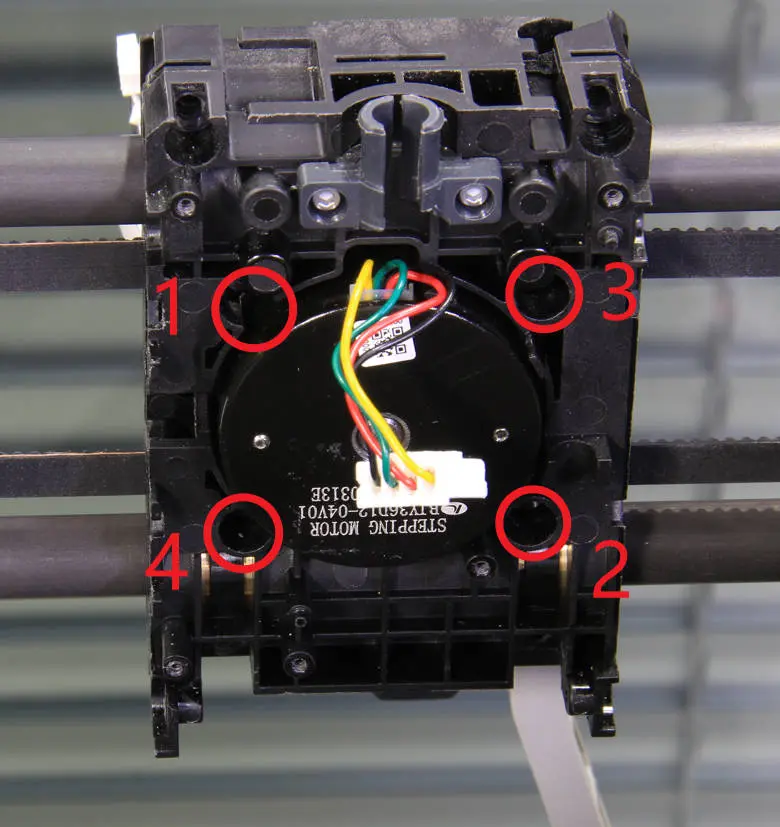

Spænd skruerne for at fastgøre den forreste slæde. Spænd skruerne i rækkefølgen 1-8 som vist i figuren nedenfor.

Trin 5: Monter TH-kortsamlingen

Du kan følge denne wiki for at montere TH-kortsamlingen: Guide til udskiftning af printhovedkort - P1P/P1S

Kalibreringstrin efter handlingen

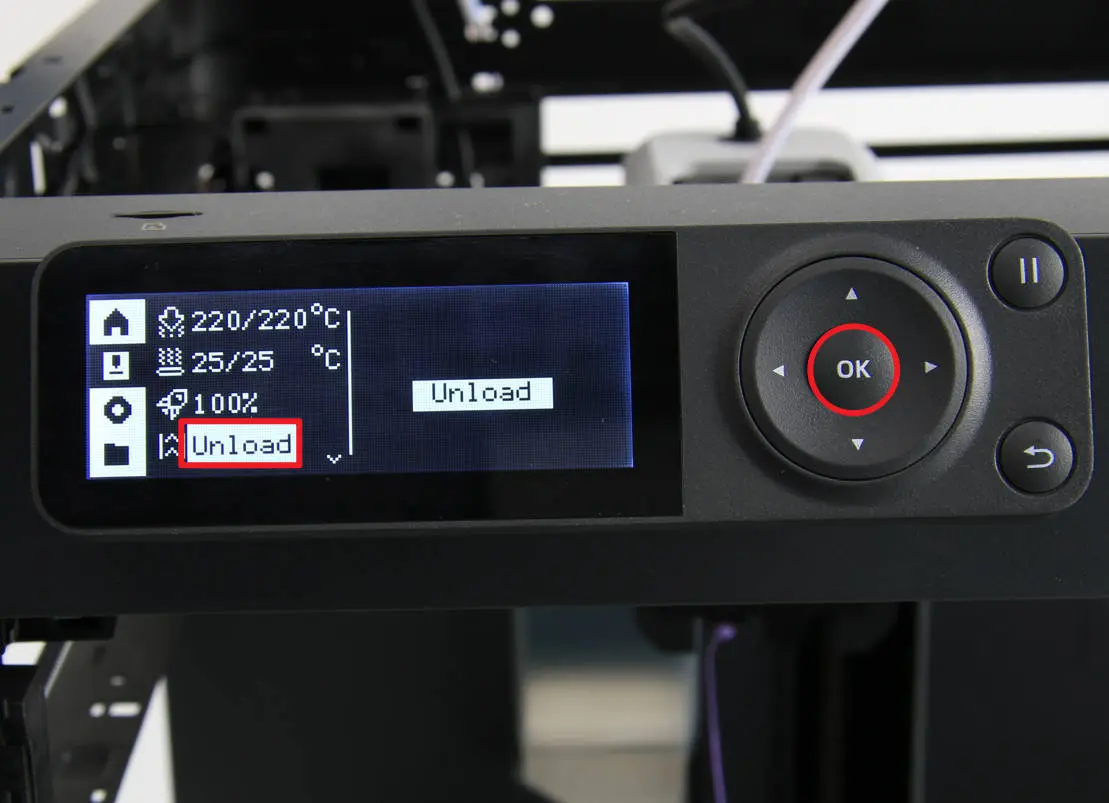

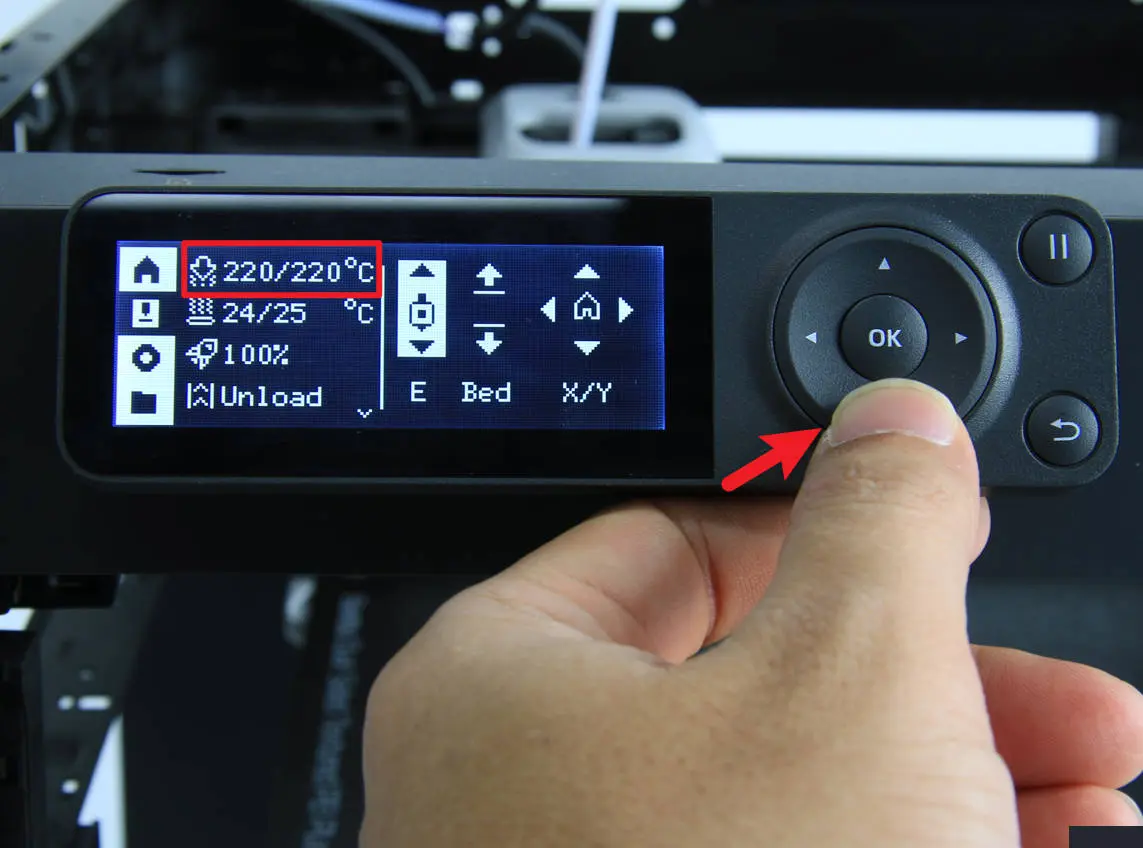

Tilslut strømmen, start printeren, og udfør en manuel ind- og udlæsning af filament. Hvis der ikke er noget unormalt, er handlingen vellykket.

Hvis der er noget unormalt, følg trinnene for at tjekke, om der er et problem med monteringen. Kør enhedens selvtest igen efter fejlsøgning.
Hvis problemet fortsætter, kontakt det tekniske serviceteam for yderligere hjælp.
