Udskift den ekstra emnekøleblæser - P1S

Ekstra emnekøleblæser-P1S

Den ekstra emnekøleblæser er en kraftfuld 12W-enhed, der er monteret i venstre side af kammeret og giver bedre køling ved højhastighedsprint.

Du kan købe den i vores butik her: Ekstra emnekøleblæser

Hvornår skal den bruges

Beskadigede blade, en defekt blæsermotor eller en støjende blæser.

Værktøj

• Ny ekstra emnekøleblæser
• H2.0 unbrakonøgle
• Skrueliste

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører noget vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlfinding kan du blive nødt til at skille dele ad, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer omkring denne guide, opret en ny sag på vores supportside, så svarer vi hurtigst muligt og hjælper dig.

Afmontering

Trin 1 - Sænk varmepladen

Vip printeren, træk i Z-remmen, og sænk varmepladen, så blæseren bliver helt blotlagt.

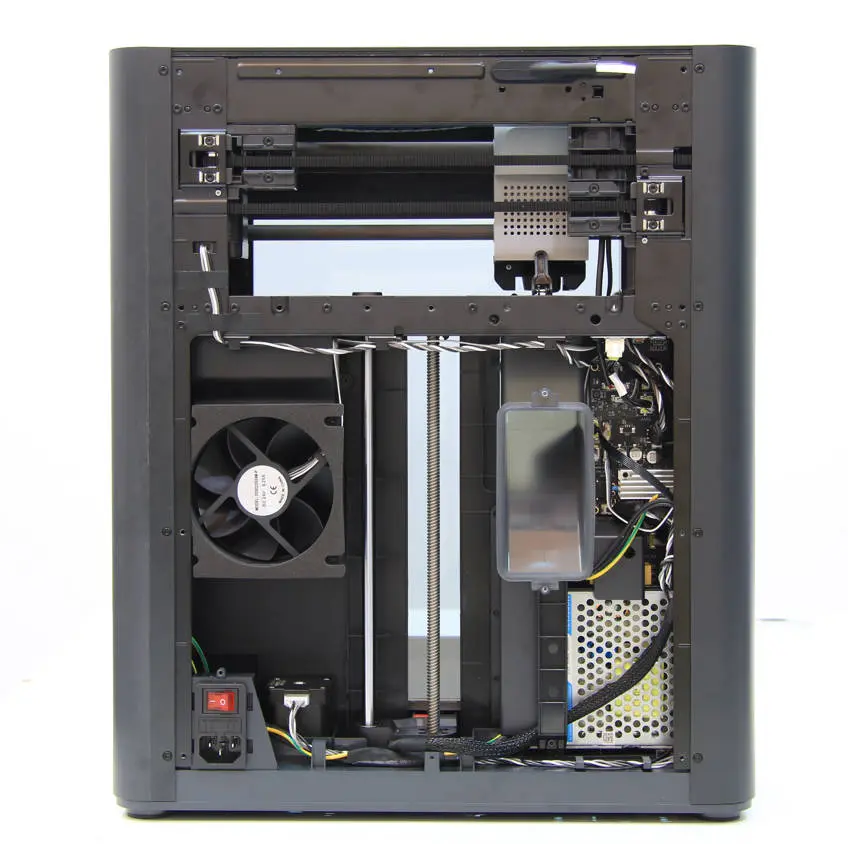

Trin 2 - Afmonter bagpanelet

Afmonter metalbagpanelet ved at følge anvisningerne i Metalbagpanel.

Trin 3 - Afbryd kablet til den ekstra emnekøleblæser

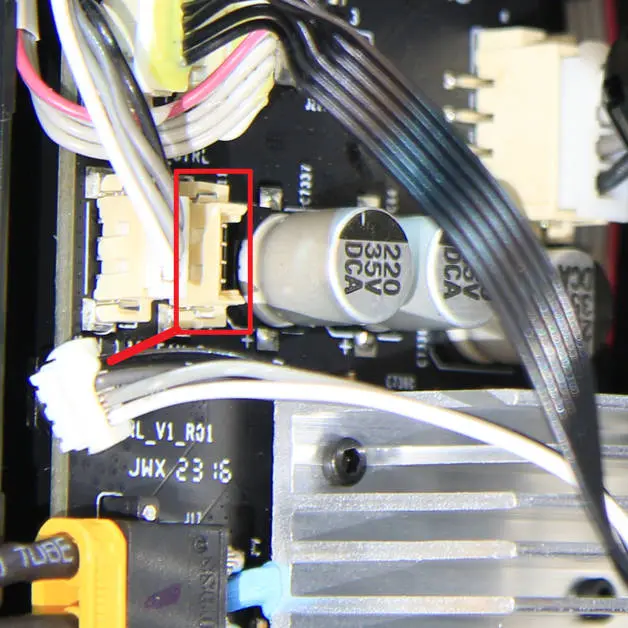

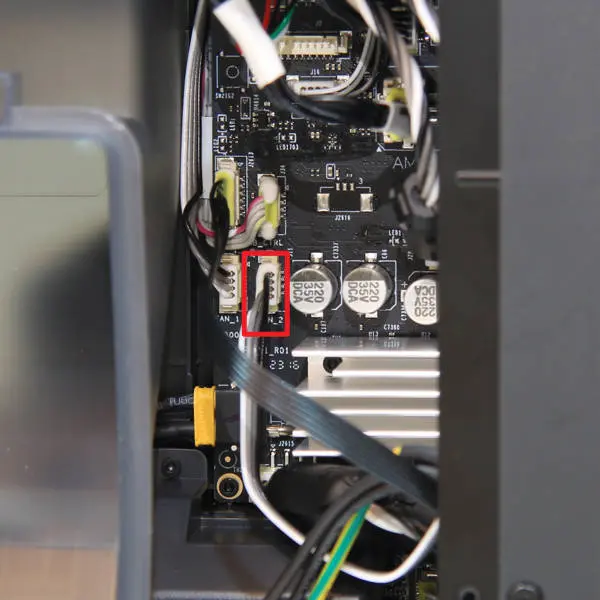

Find stikket til den ekstra blæser på MC-printpladen (FAN-2)

Og afbryd derefter kablet

Trin 4 - Afmonter den ekstra emnekøleblæser

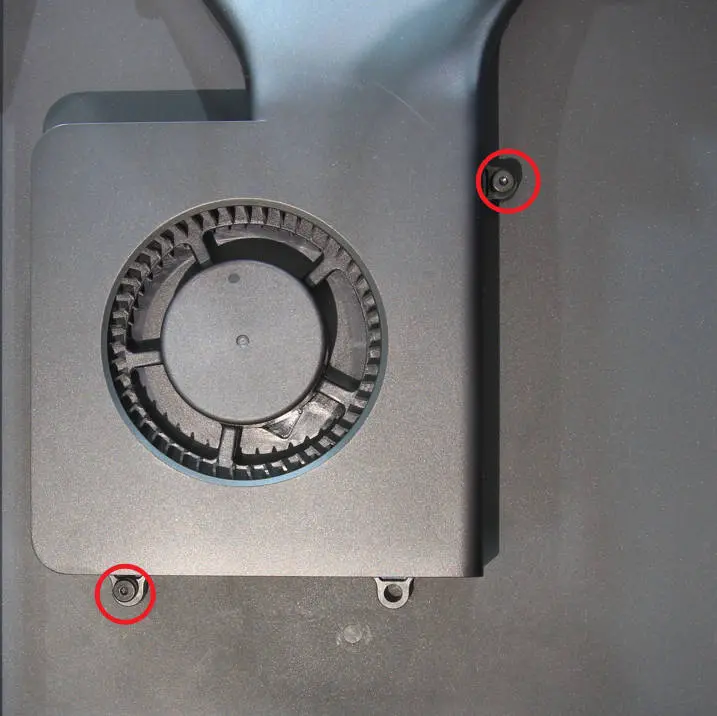

Brug H2.0 unbrakonøglen til at skrue de 2 skruer D ud, der holder blæseren fast

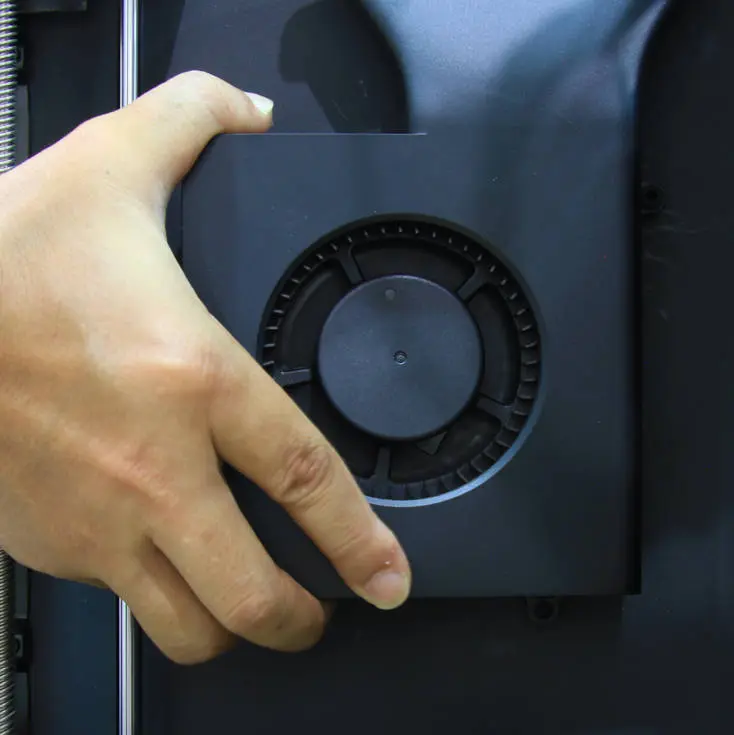

Adskil blæseren fra sidepanelet med hånden ved at trække til

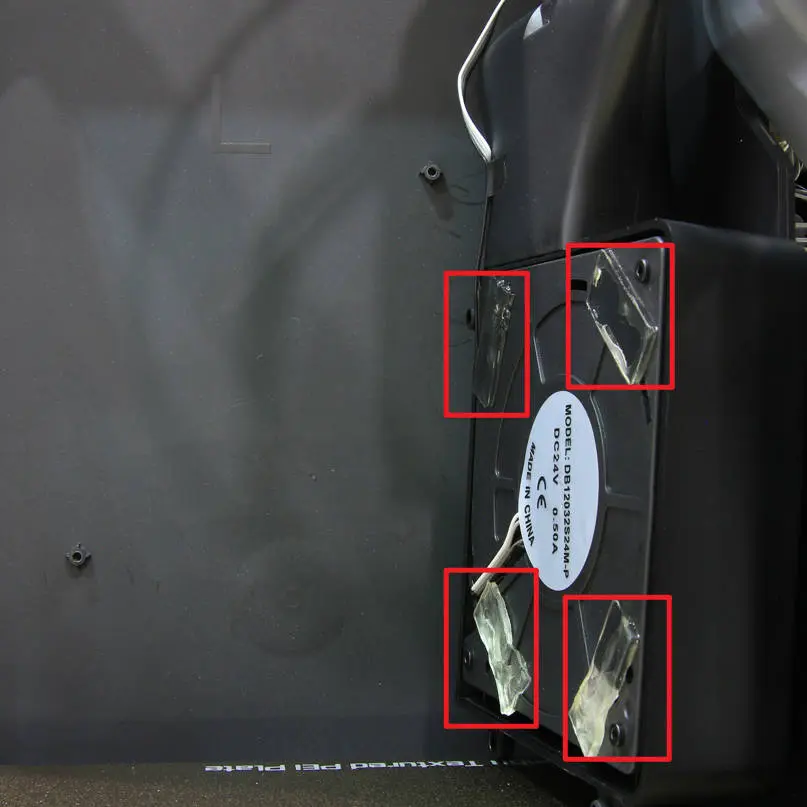

Træk blæserkablet ud mod blæseren, og fjern blæseren

Montering

Trin 1 - Monter den nye blæser

Fjern beskyttelsespapiret fra den dobbeltklæbende tape på den nye blæser

Monter blæseren på plads efter tappene

Fastgør blæseren ved at spænde de 2 skruer D.

Trin 2 - Tilslut blæserkablet

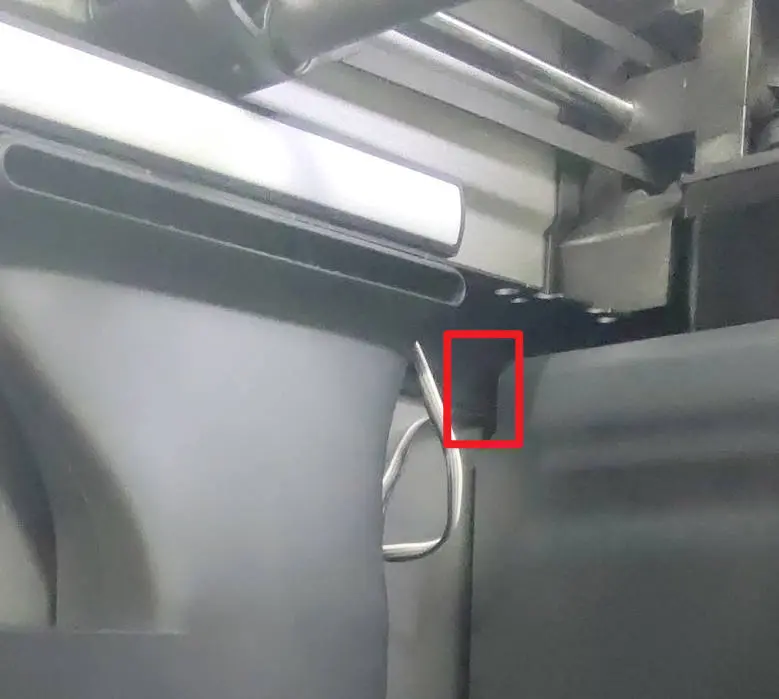

Før blæserkablet gennem mellemrummet mellem sidepanelet og den indvendige afskærmning

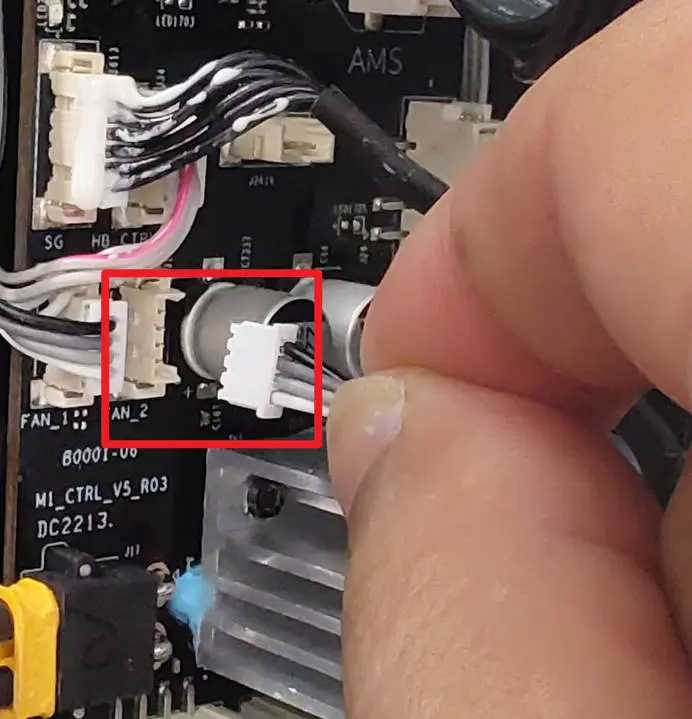

Tilslut kablet til stikket markeret FAN_2 på MC-printpladen

Trin 3 - Monter bagpanelet

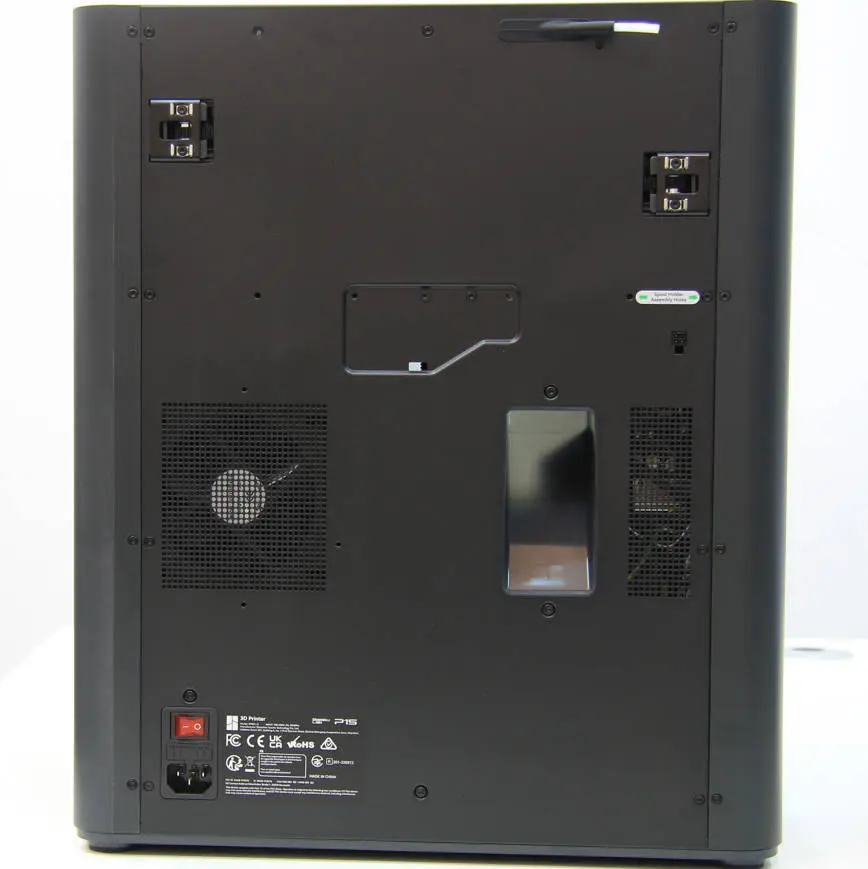

Monter metalbagpanelet ved at følge anvisningerne i Metalbagpanel.

Tjek funktionen

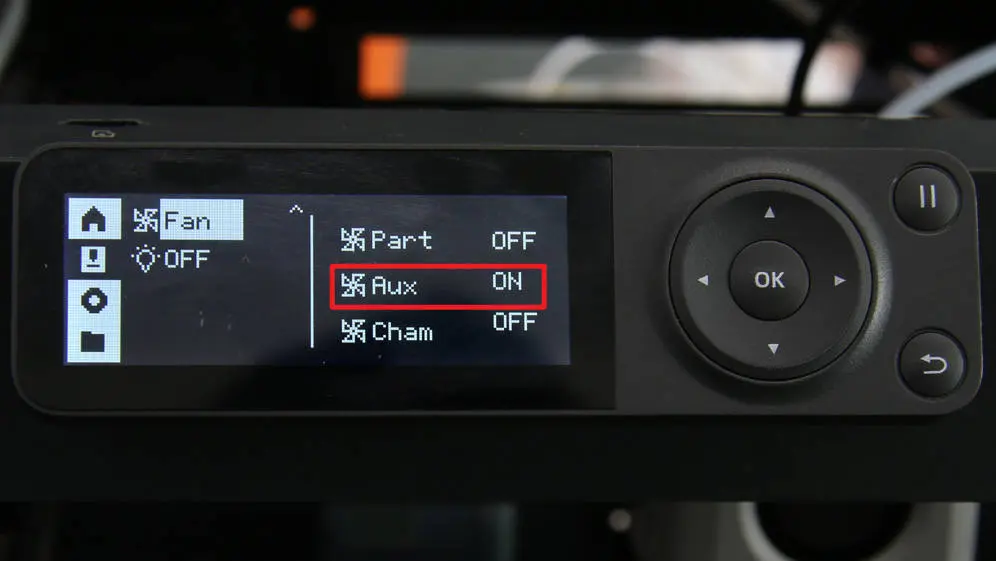

Tilslut strømkablet, og tænd for strømmen. Tryk på ikonet for den ekstra køleblæser på skærmen for at aktivere den.

Hvis den ekstra emnekøleblæser virker som forventet, er udskiftningen lykkedes. Ellers gå dine trin igennem igen, tjek forbindelserne, og prøv igen. Hvis problemerne fortsætter, kontakt det tekniske supportteam for yderligere hjælp.

Sådan bekræfter du, at det er lykkedes

Udskiftning af den ekstra køleblæser kræver ingen yderligere kalibrering.
