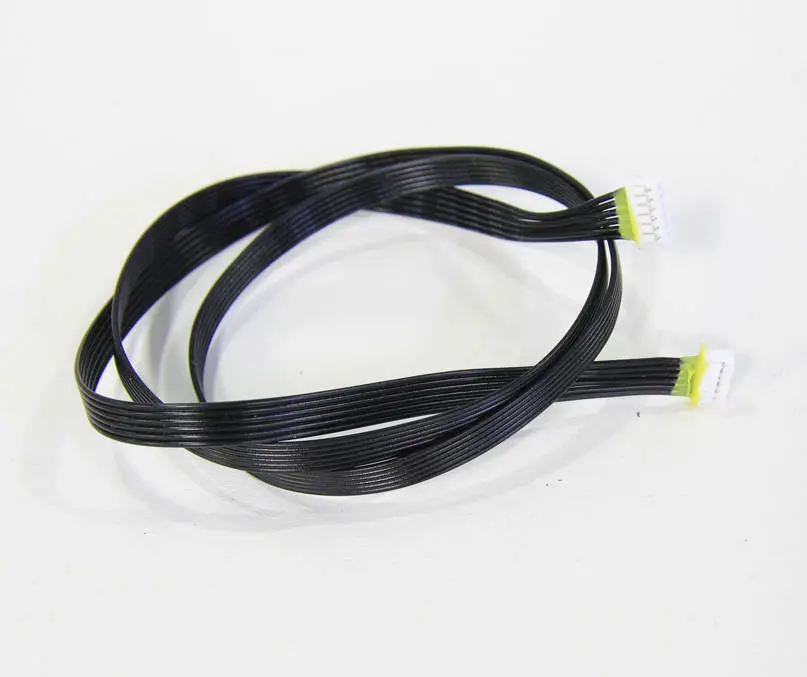

Signalkabel til varmeplade

Signalkabel til varmeplade

Klik her for at se udskiftningsguiden til X1-serien.

Værktøj

H2.0/1.5 unbrakonøgle

Pincet

Forberedelse

Frakobl strømkablet

Afmontering

Trin 1 - Fjern bagpanelet og spildskakten

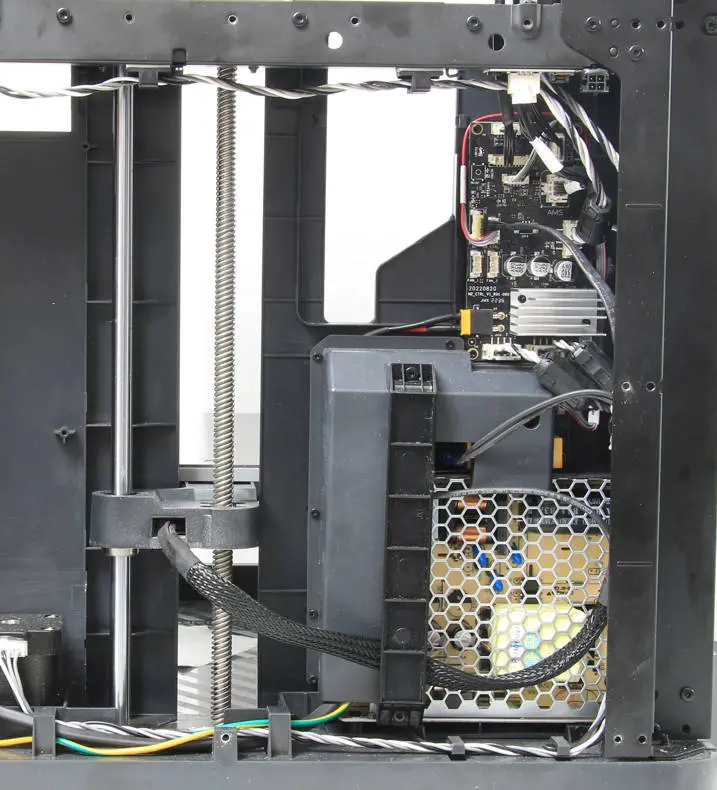

Se de relaterede afsnit i Bagpanel og Spildskakt for at fjerne bagpanelet og spildskakten.

Trin 2 - Fjern kabelskinnen

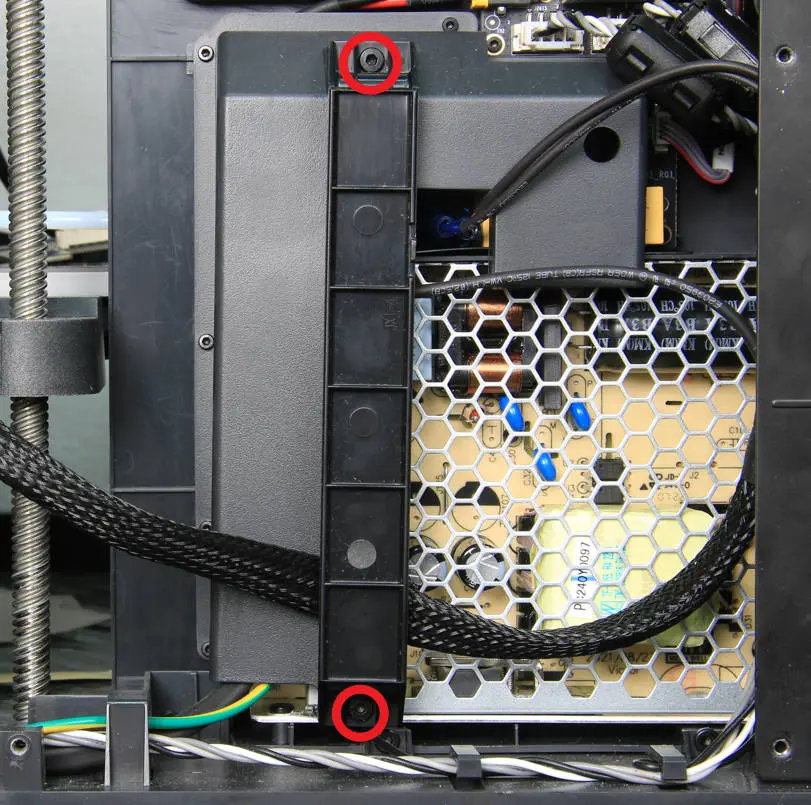

Fjern 2 skruer med en H2.0 unbrakonøgle og fjern kabelskinnen.

Trin 3 - Frakobl signalkablet til varmepladen

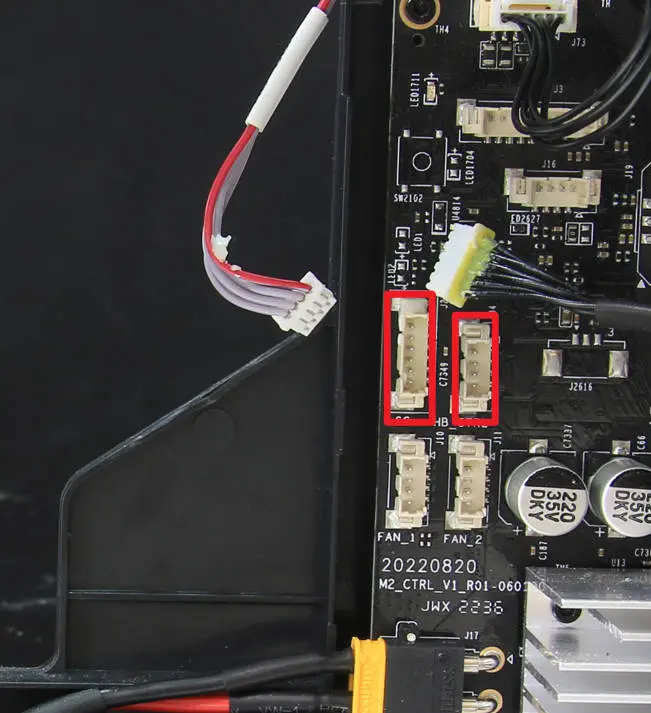

Frakobl først MC-AC-forbindelseskablet, fjern derefter silikonen på signalkablet til varmepladen, og frakobl så signalkablet.

💡 Bemærk: Silikonen bruges primært til at fastgøre stikket under forsendelse. Når du fjerner silikonen, kan du bruge en pincet eller en lille kniv. Vær forsigtig for at undgå at ridse eller beskadige stikket eller kablet.

Trin 4 - Løsn signalkablet til varmepladen fra kabelnettet

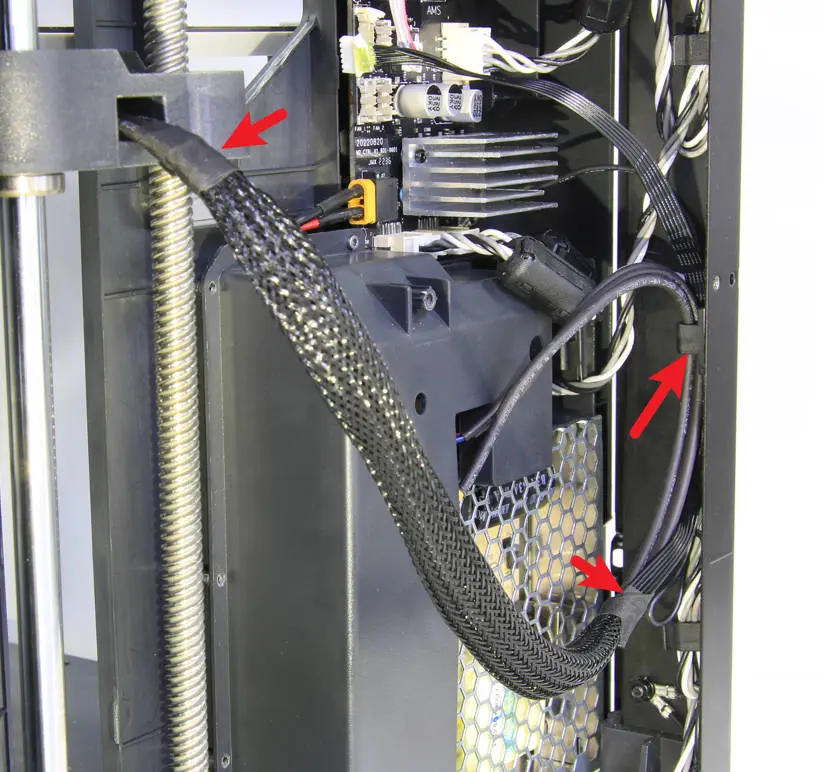

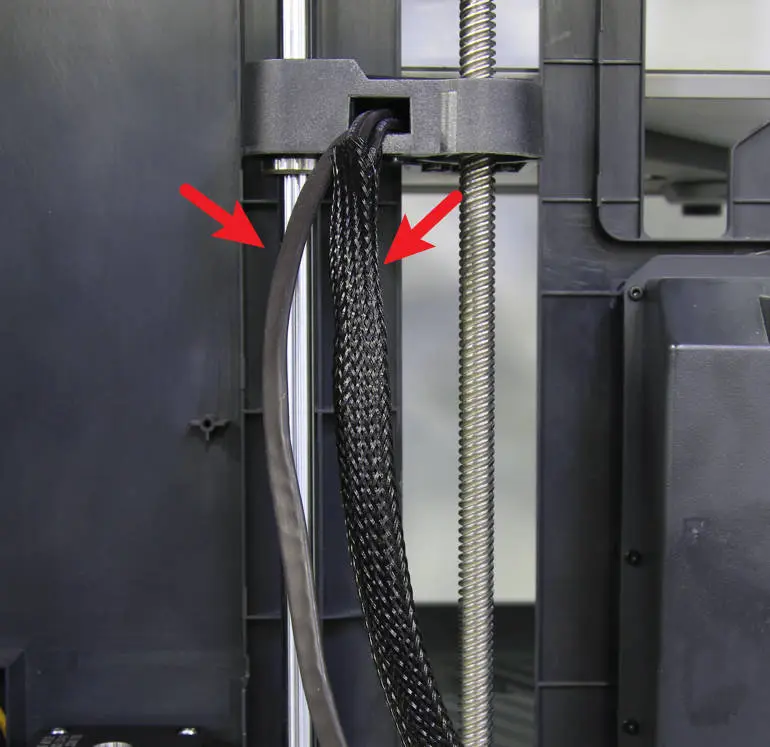

Løsn varmepladens kabler fra kabelspænderne, riv tapen af i begge ender af kabelnettet og træk signalkablet ud.

Trin 5 - Løft varmepladen

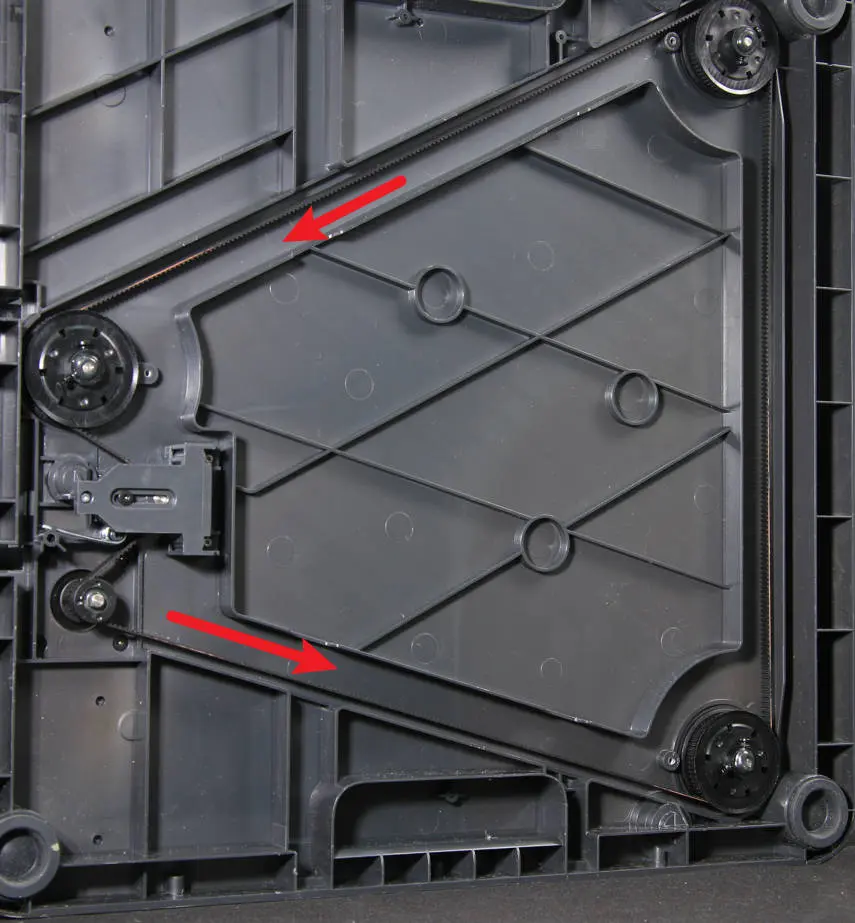

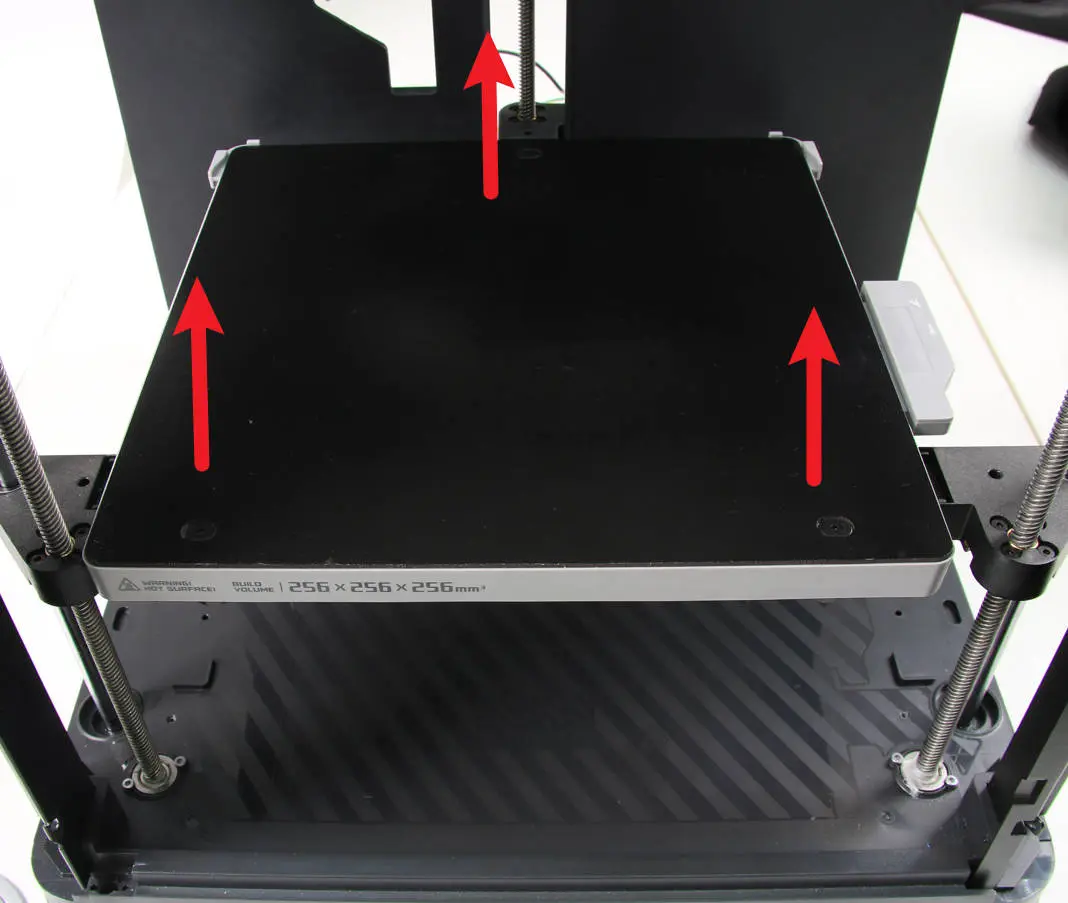

Læg printeren på højre side, og løft varmepladen til ca. 2/3 af den fulde afstand ved at trække i Z-aksens rem.

Trin 6 - Fjern holdepladen

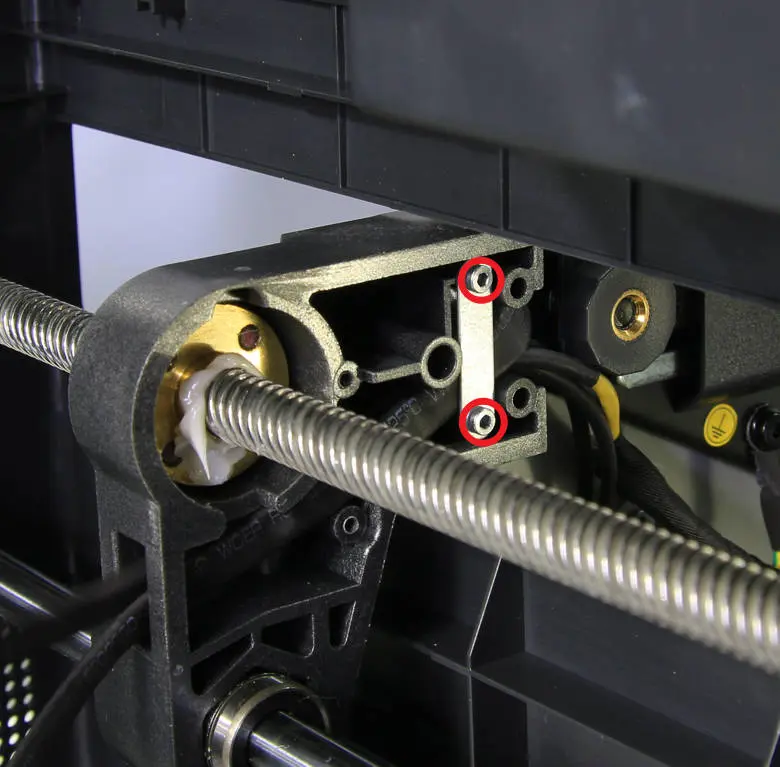

Skru 2 skruer ud og fjern holdepladen.

Trin 7 - Frigør varmepladen

Stil printeren oprejst igen, og fjern de 6 skruer, der fastgør varmepladen.

Trin 8 - Tag varmepladen af

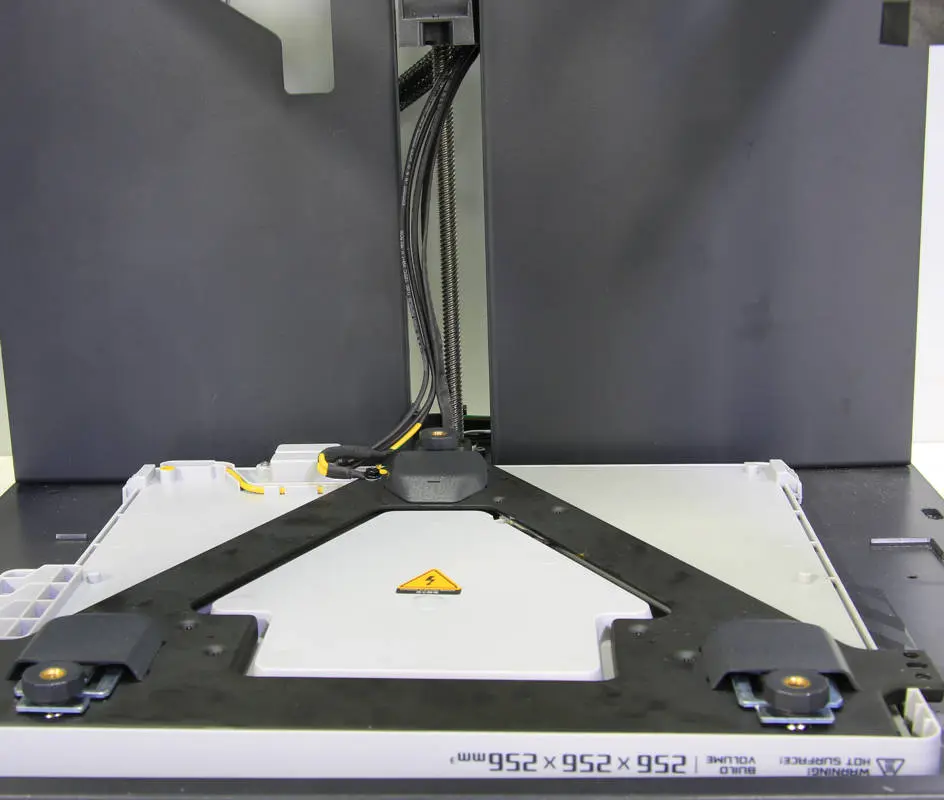

Vend varmepladen om, træk kablerne lidt mod varmepladen, og læg derefter varmepladen med forsiden nedad på printerens bundflade.

Trin 9 - Fjern niveaumøtrikkerne

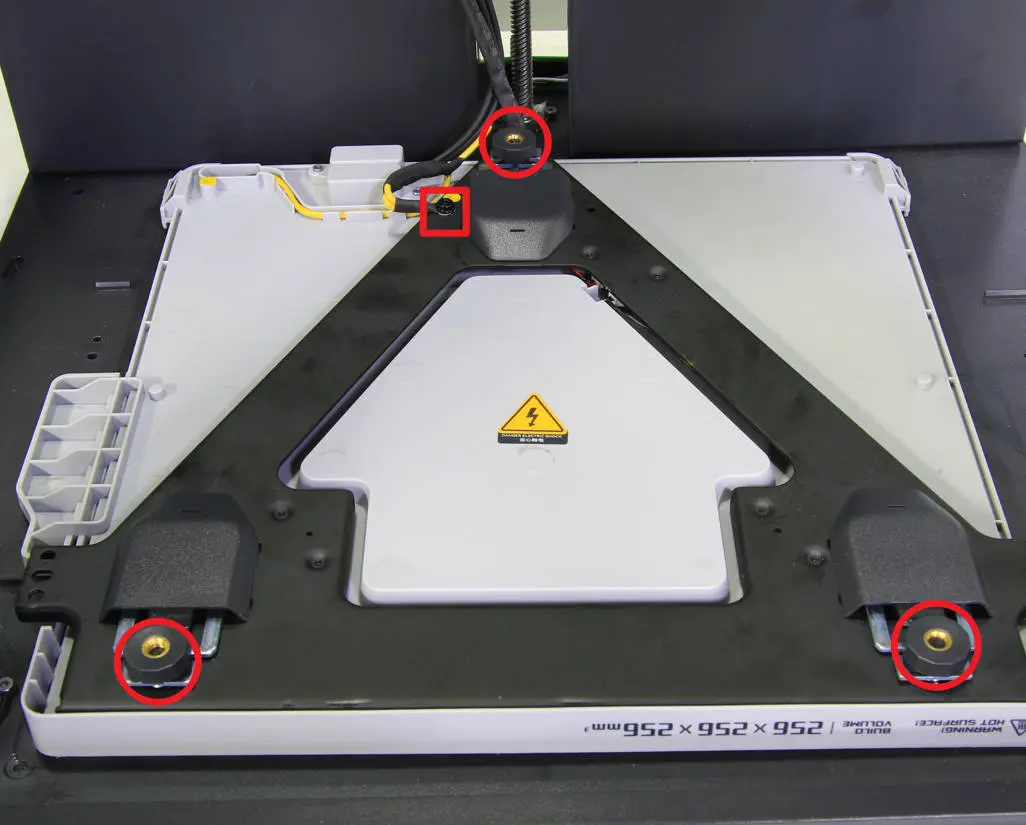

Fjern de 3 niveaumøtrikker og gummiringe, og fjern jordkablets fastgørelsesskrue.

Trin 10 - Åbn varmepladens beslag

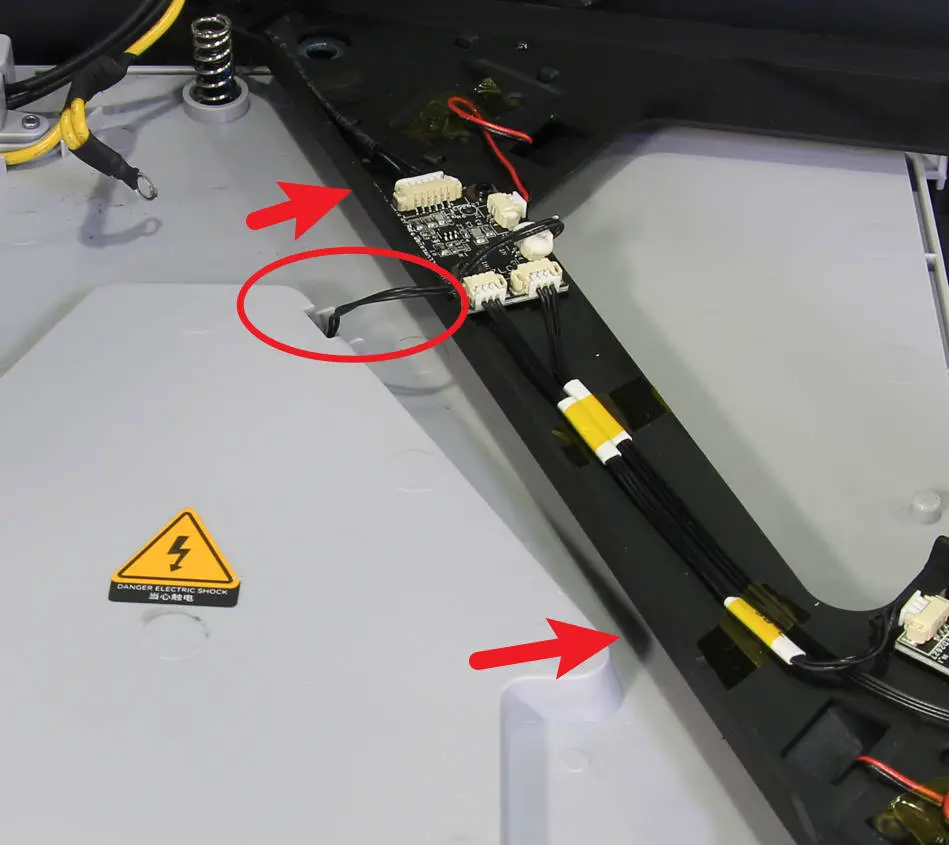

Vip fra venstre mod højre for at åbne varmepladens beslag, og vær opmærksom på, at der er et 2PIN-kabel forbundet til printkortet, som ikke må beskadiges.

Trin 11 - Fjern signalkablet til varmepladen

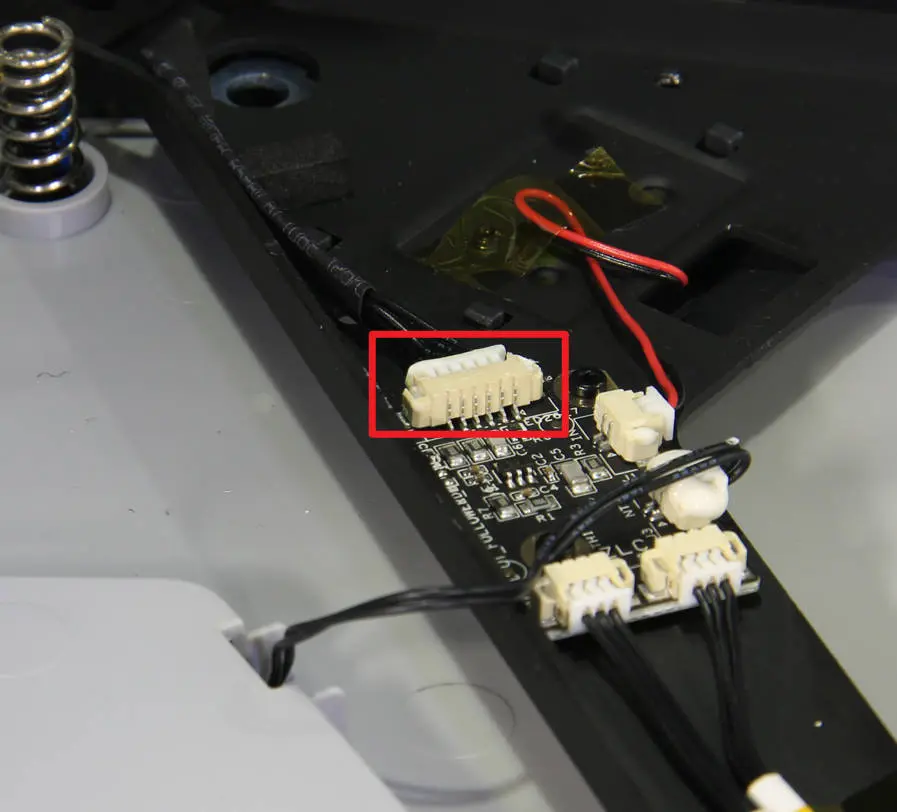

Rens silikonelimen på stikket til varmepladens signalkabel, frakobl det, og fjern derefter signalkablet til varmepladen.

💡 Bemærk: Silikonen bruges primært til at fastgøre stikket under forsendelse. Når du fjerner silikonen, kan du bruge en pincet eller en lille kniv. Vær forsigtig for at undgå at ridse eller beskadige stikket eller kablet.

Montering

Trin 1 - Tilslut signalkablet til varmepladen

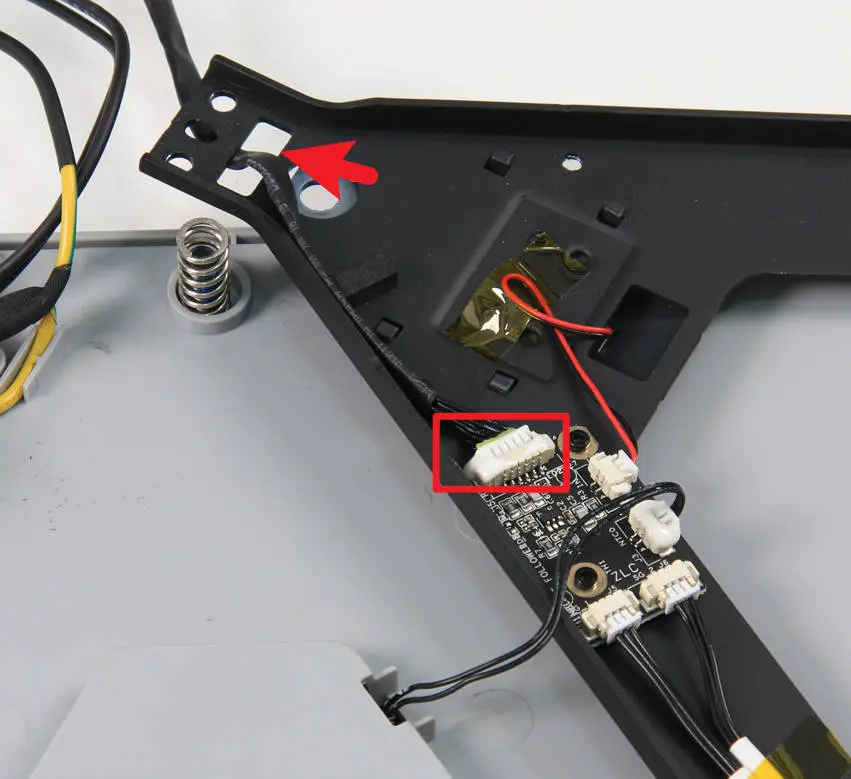

Før signalkablet til varmepladen gennem kabelhullet på varmepladens beslag, tilslut det til stikket på printkortet, og forstærk det med silikonelim.

Trin 2 - Sæt varmepladens beslag på plads

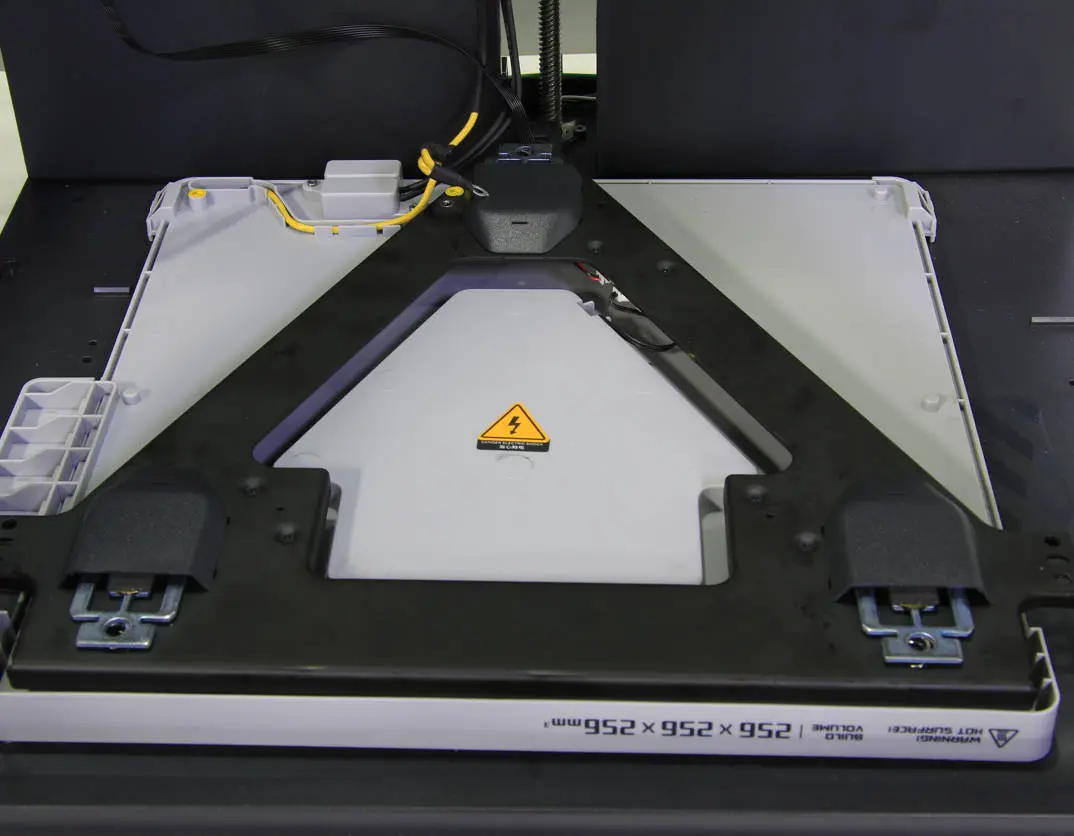

Sæt varmepladens beslag på plads og juster positionen.

Trin 3 - Monter niveaumøtrikkerne

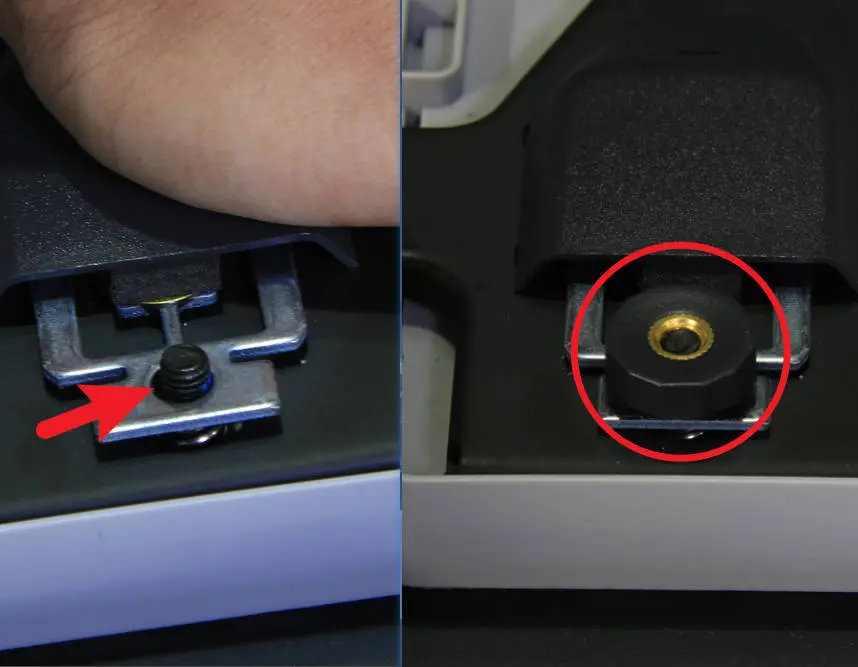

Tryk på varmepladens beslag for at blotlægge boltene, skru de 3 niveaumøtrikker i en ad gangen, forsøg at skrue dem i samme højde, og fastgør derefter jordkablet.

Trin 4 - Montering af varmepladen

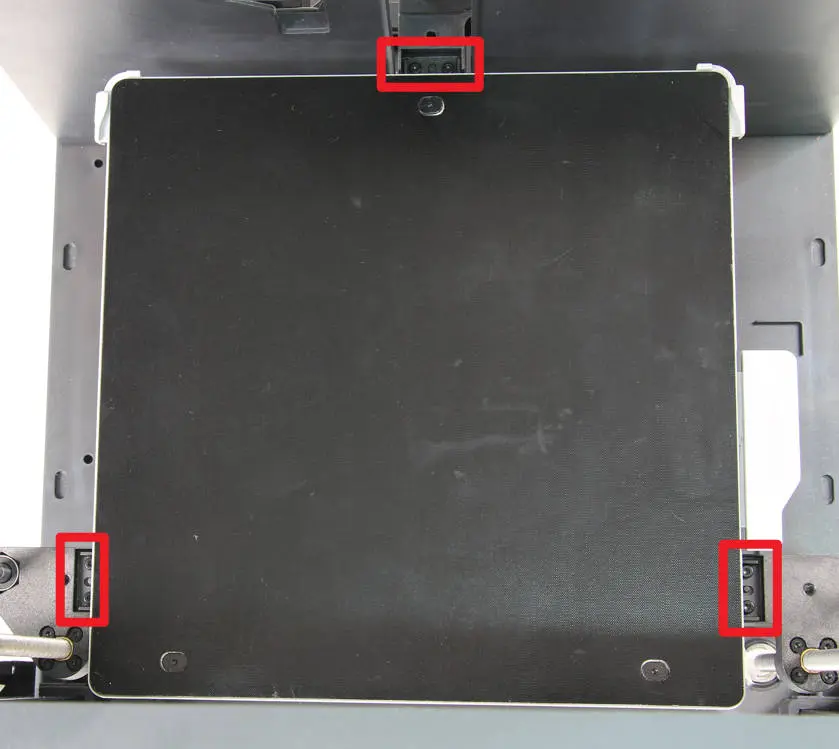

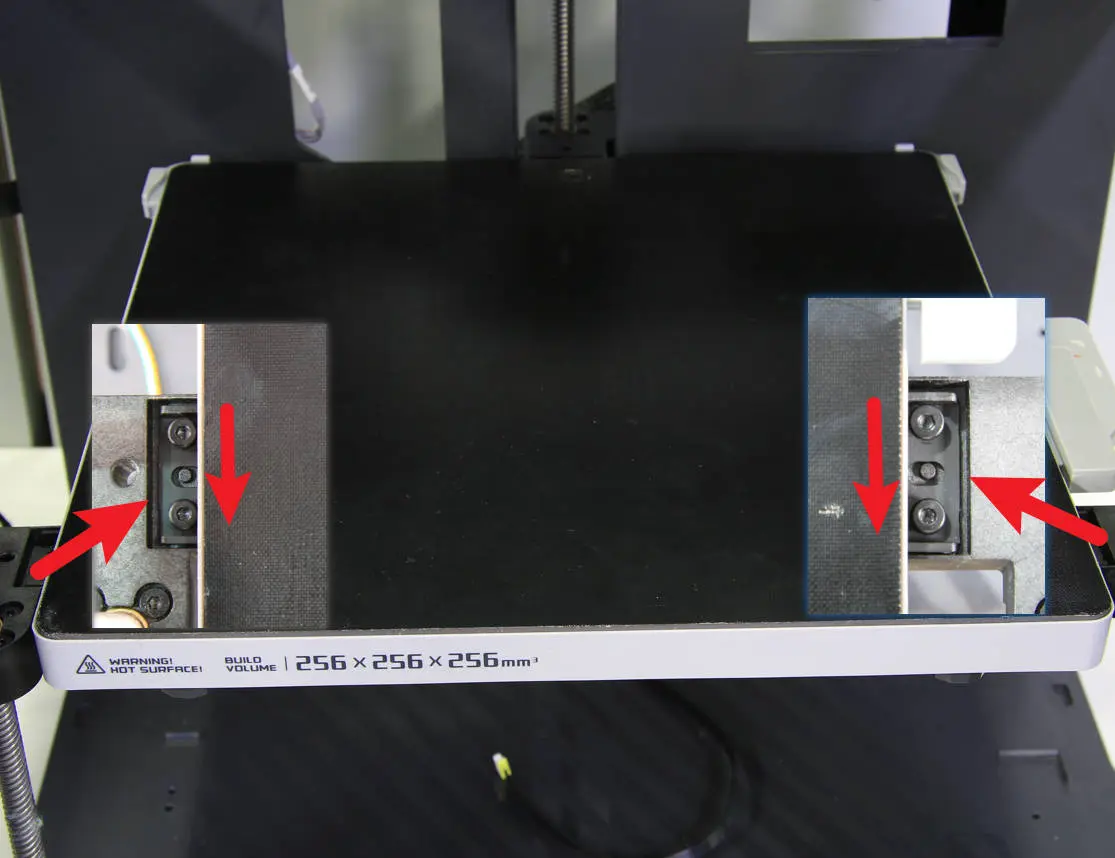

Monter varmepladen på de 3 Z-slider, skub varmepladen så langt frem som muligt, og fastgør med 6 skruer.

Trin 5 - Før varmepladens kabler igennem, fastgør holdepladen

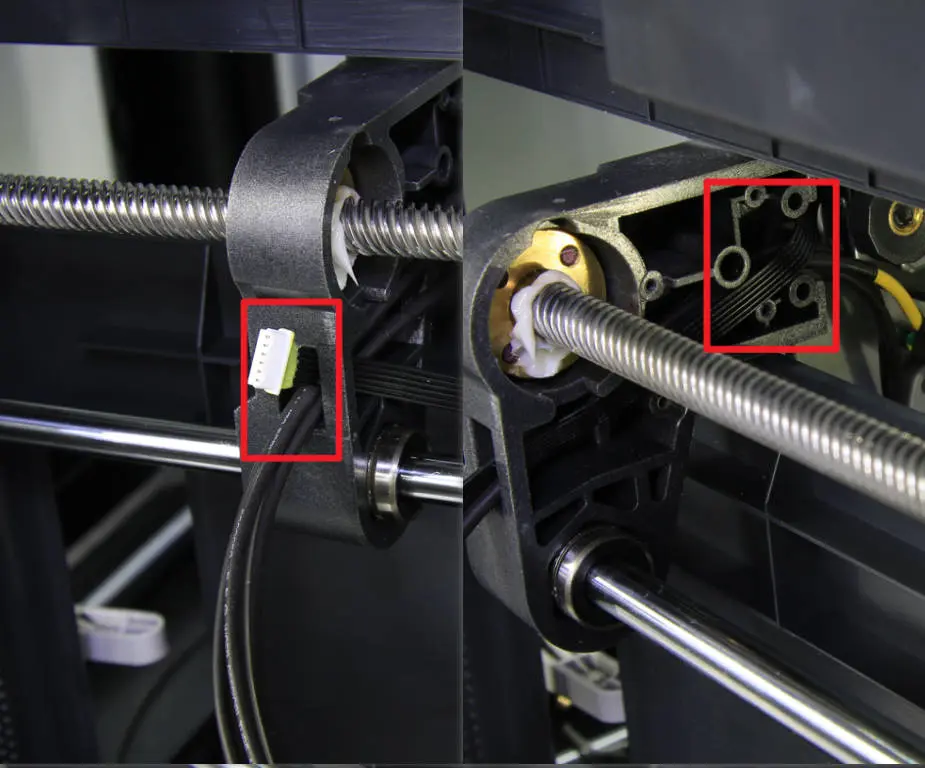

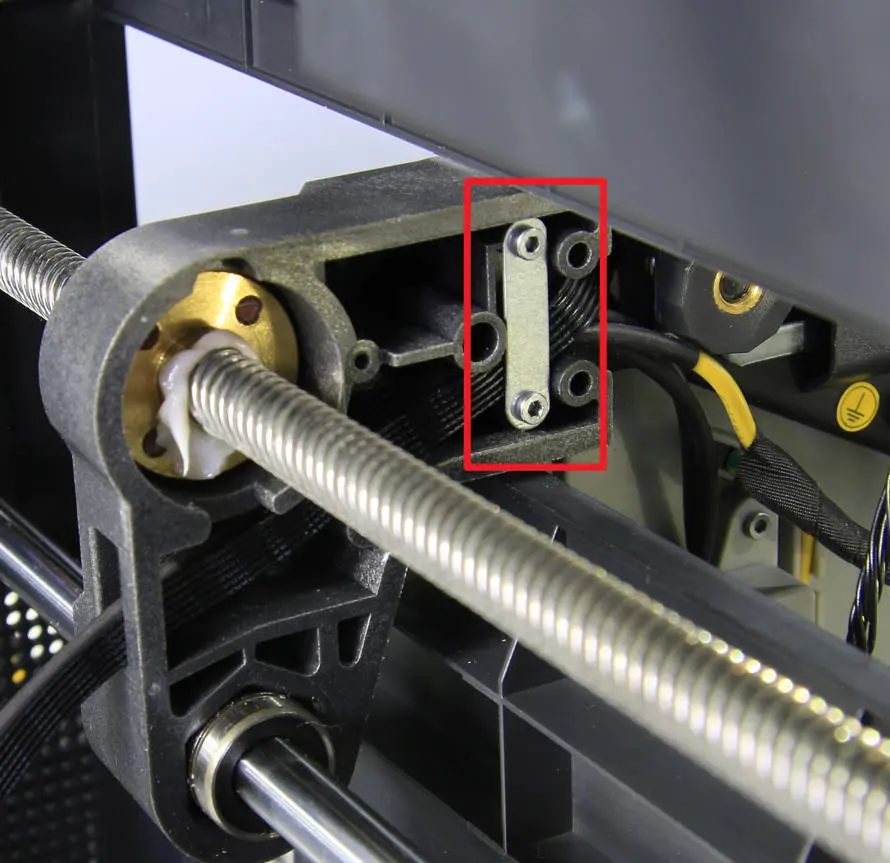

Læg printeren på højre side, før signalkablet til varmepladen gennem kabelhullet på den bageste slider, arranger kablerne og tryk dem ind i den bageste sliders kabelnot, monter derefter kabelholdepladen, og fastgør med 2 skruer.

Trin 6 - Fastgør kabelnettet

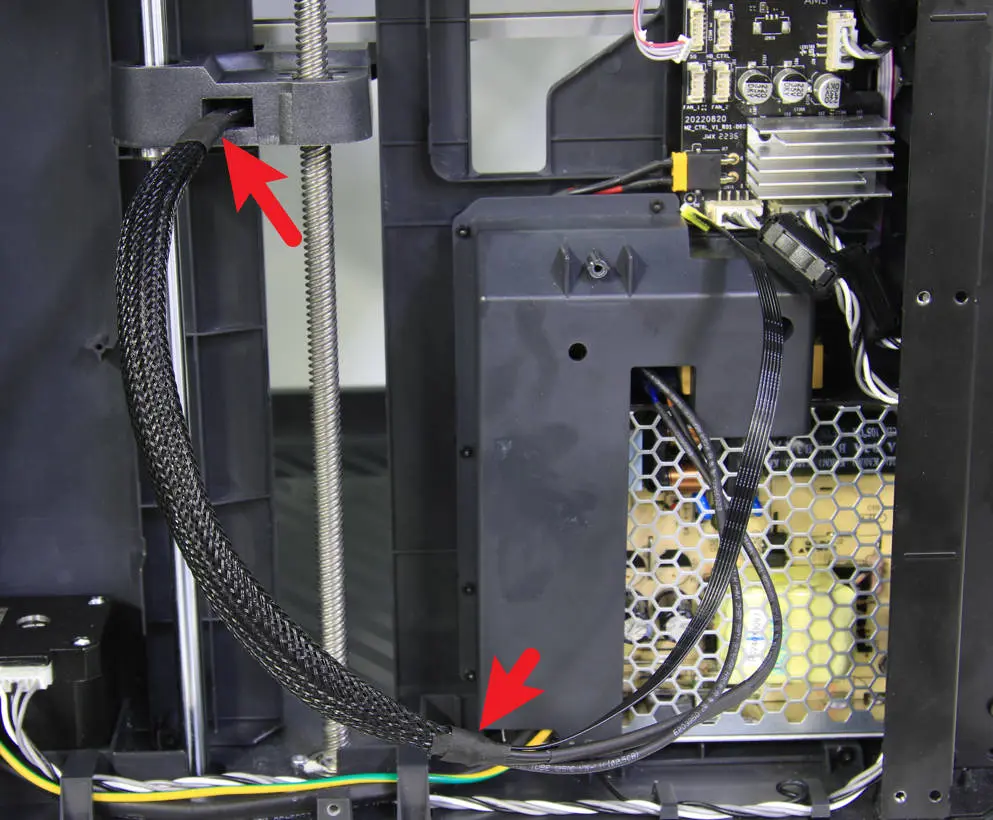

Stil printeren oprejst, før signalkablet til varmepladen gennem kabelnettet, vikl derefter tape om begge ender af nettet for at fastgøre det, og placer kablerne i kabelspændet, der er fastgjort på søjlen.

Trin 7 - Tilslut signalkablet til MC-printkortet

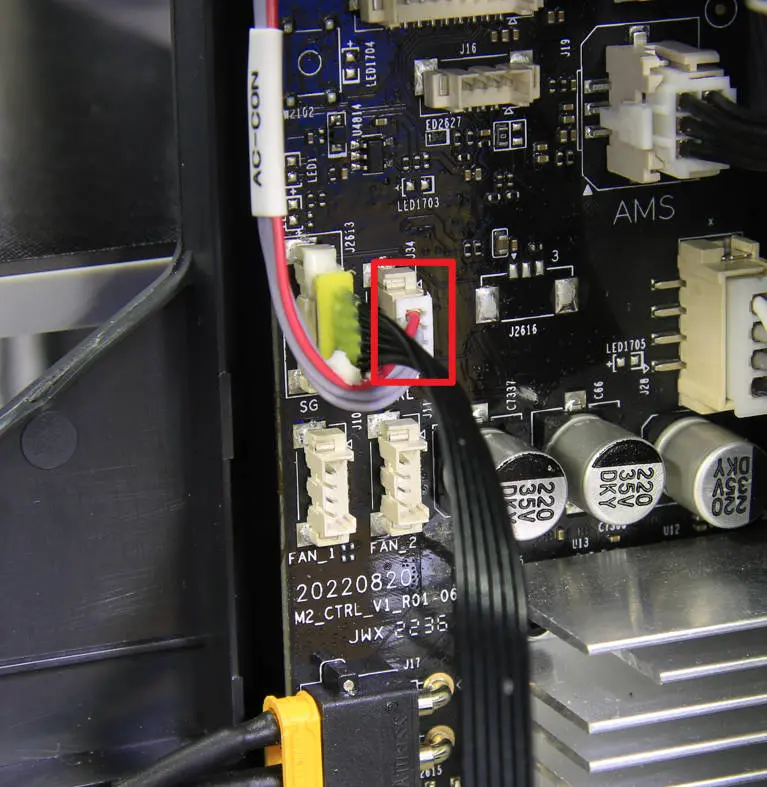

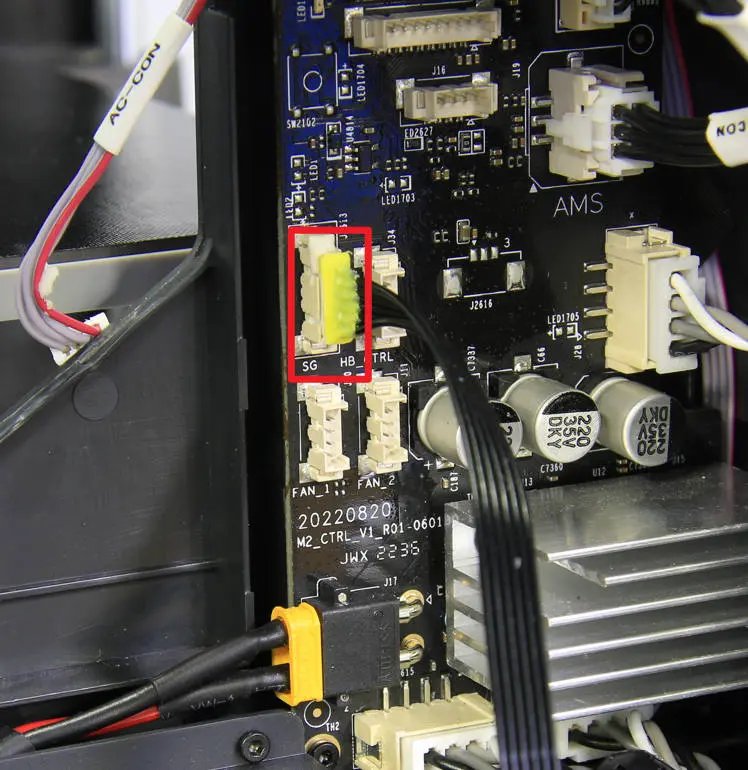

Tilslut signalkablet til varmepladen til det tilsvarende stik på MC-printkortet, forstærk stikket med silikonelim, og tilslut derefter MC-AC-forbindelseskablet.

Trin 8 - Monter kabelskinnen

Monter kabelskinnen på kabeldækslet og fastgør med 2 skruer med en H2.0 unbrakonøgle.

Trin 9 - Monter spildskakten og bagpanelet

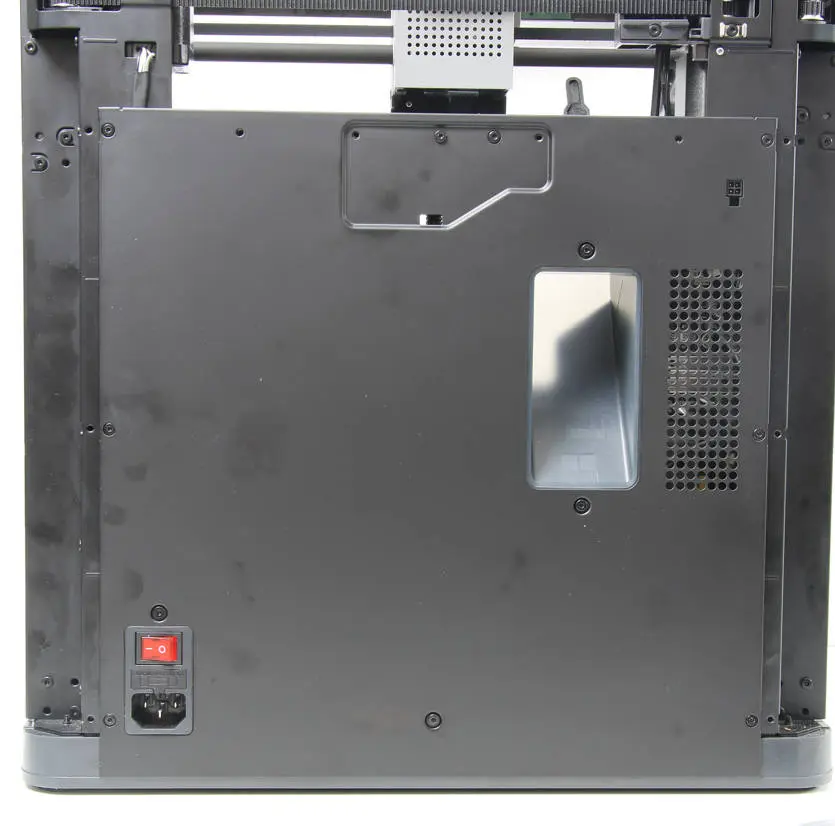

Se de relaterede afsnit i Spildskakt og Bagpanel for at montere spildskakten og bagpanelet.

Sådan verificerer du

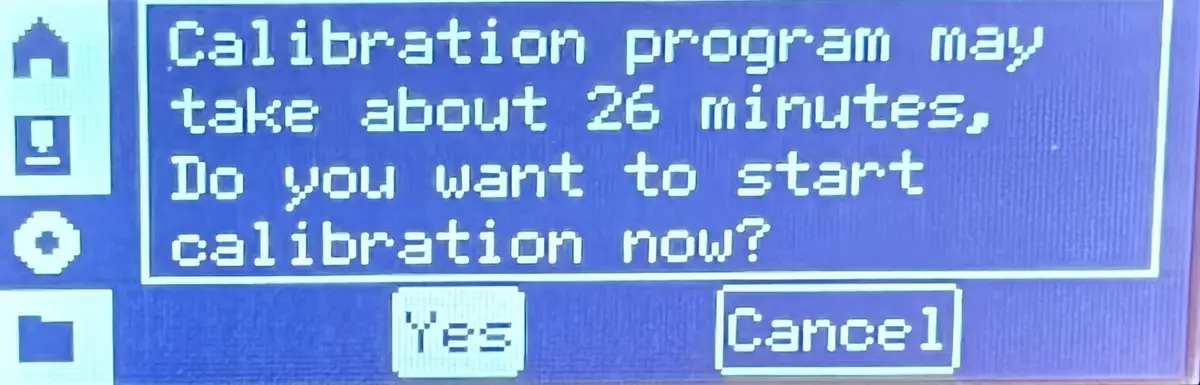

Tilslut printerens strømkabel, tænd for printeren, og kør kalibreringsprocessen. Hvis kalibreringen lykkes, er handlingen gennemført korrekt.
