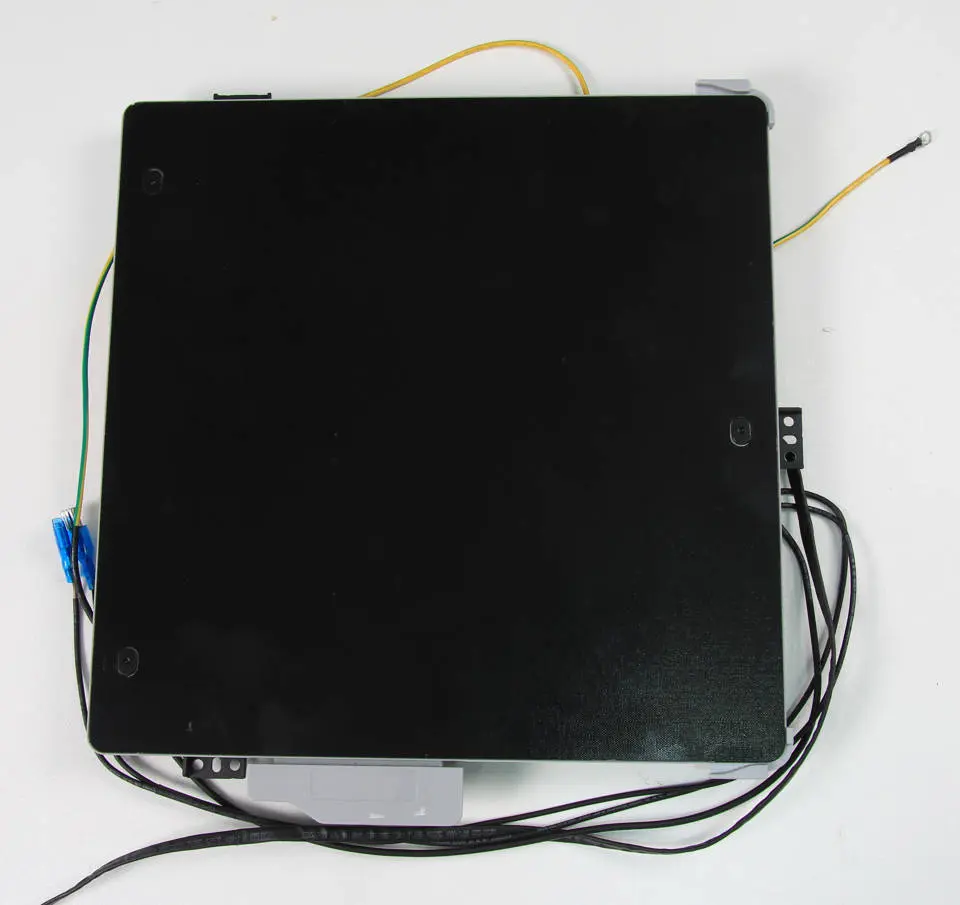

Varmeplade

Varmeplade

Værktøj

• H2.0/H1.5 unbrakonøgle
• Pincet

Forberedelse

Frakobl strømforsyningen.

Afmontering

Trin 1 - Fjern bagpanelet, spildskakten og kabeldækslet

Se vejledningerne i Udskift P1S metalbagpanel, Udskift P1P metalbagpanel, Spildskakt og Kabeldæksel for at fjerne bagpanelet, spildskakten og kabeldækslet.

For P1S-modeller skal du desuden se P1-seriens højre plastpanel for også at fjerne højre panel.

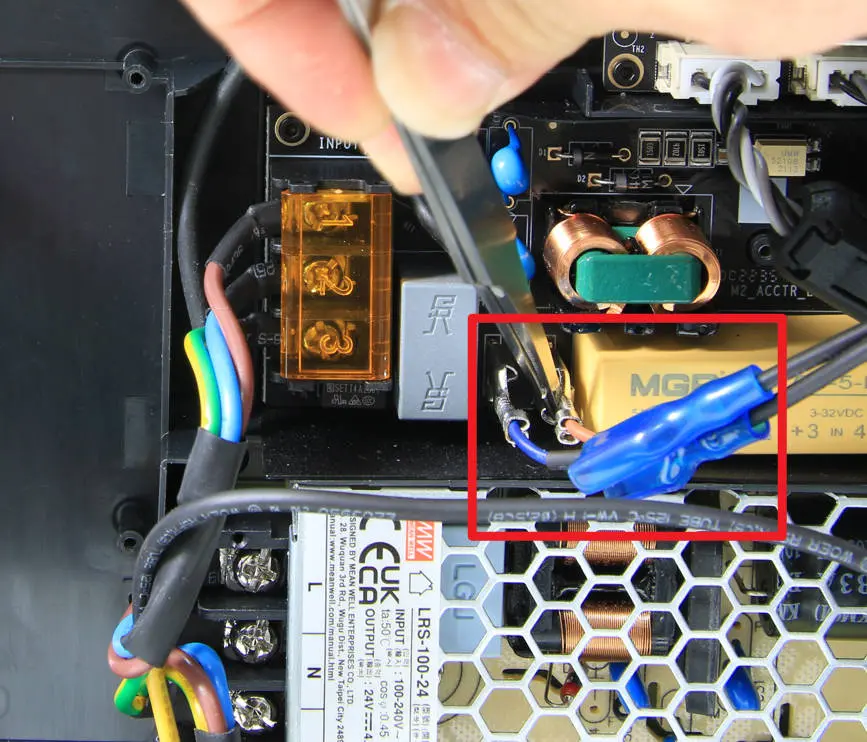

Trin 2 - Frakobl varmepladens strømkabler

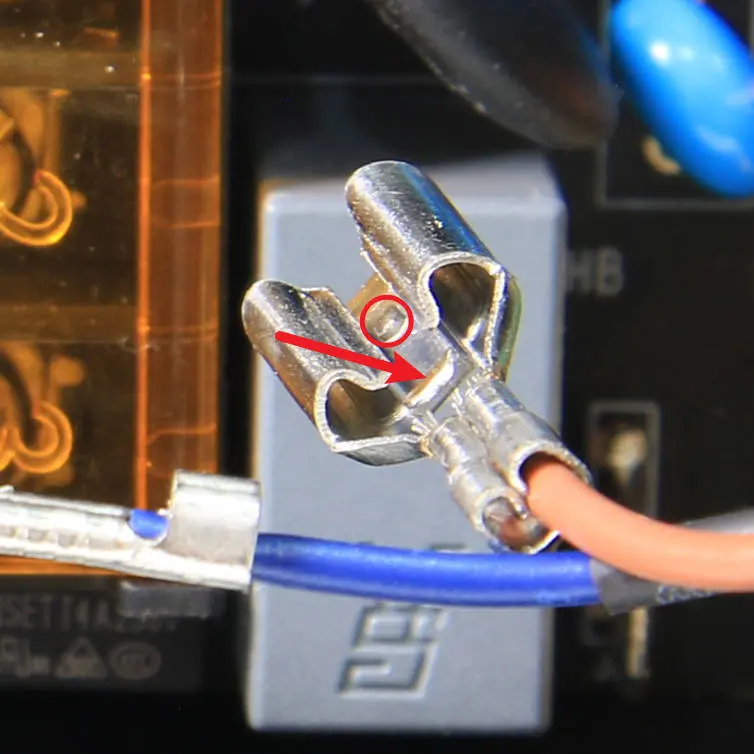

Fjern den beskyttende gummimuffe, frigør låsetapperne med en pincet, og træk de to strømkabler ud.

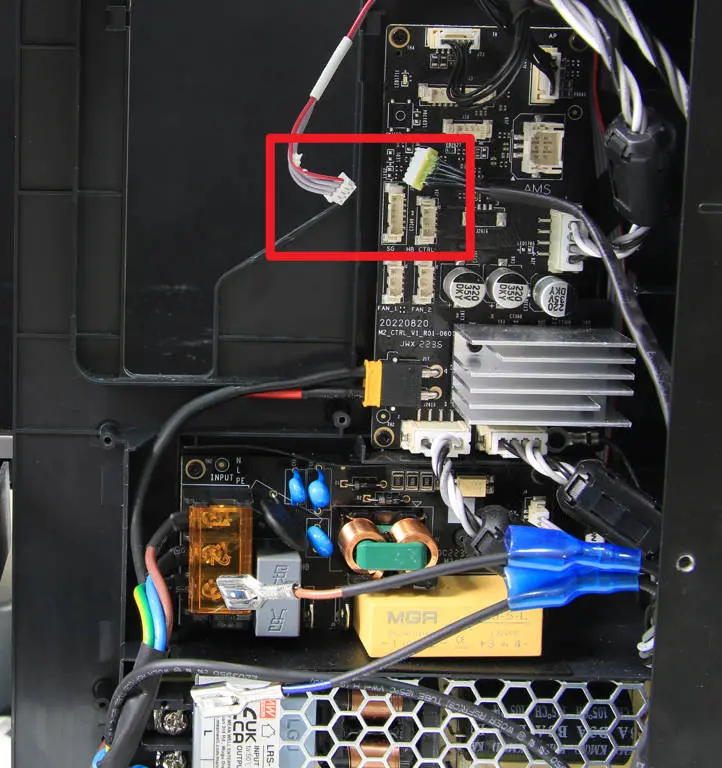

Trin 3 - Frakobl varmepladens signalkabel

Frakobl først MC-AC-kablet, fjern derefter silikonen på varmepladens signalkabel, og frakobl så varmepladens signalkabel.

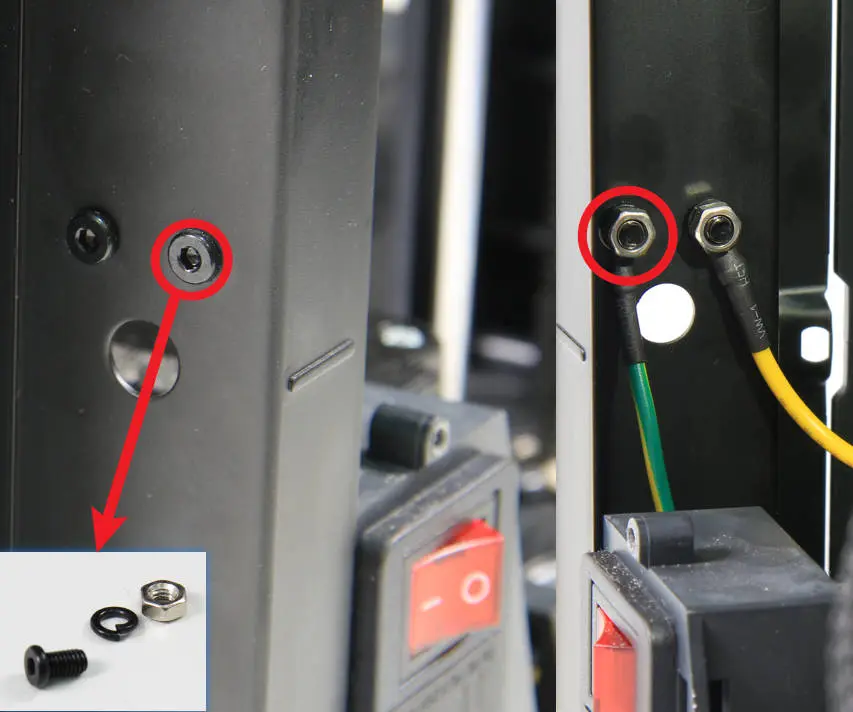

Trin 4 - Fjern jordledningens skrue

Hold møtrikken med hånden, brug derefter H2.0 unbrakonøglen til at skrue jordskruen ud og frigør jordledningen.

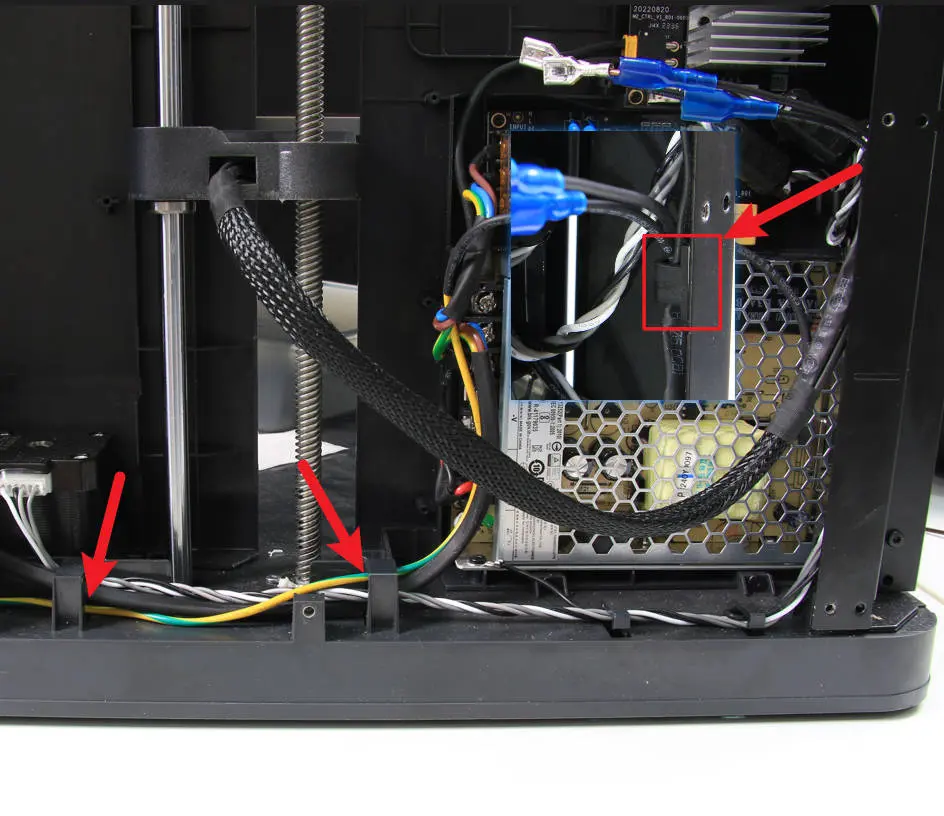

Trin 5 - Frigør kablerne

Frigør varmepladens kabler fra kabelklemmerne og kabelhullerne.

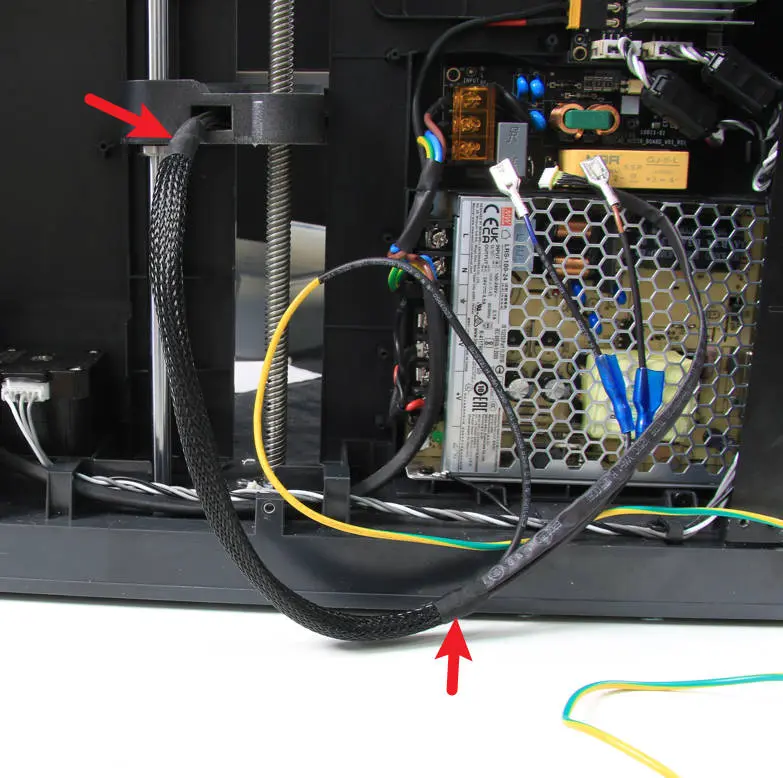

Trin 6 - Fjern kabelnettet

Riv tapen af i begge ender af kabelnettet og fjern nettet.

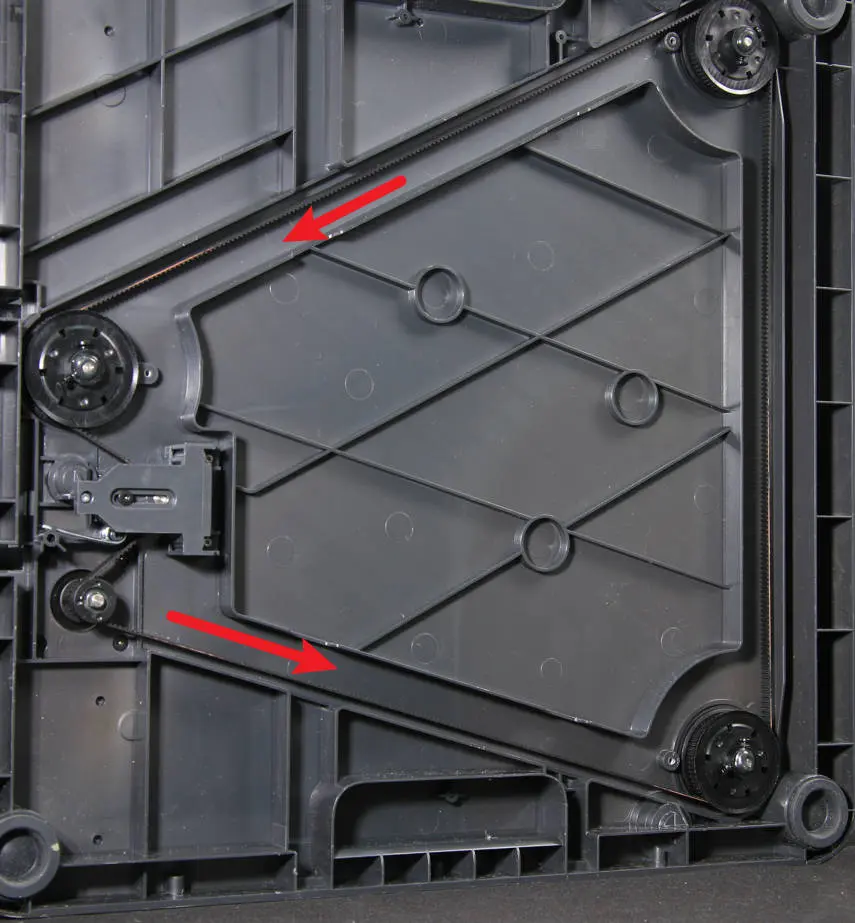

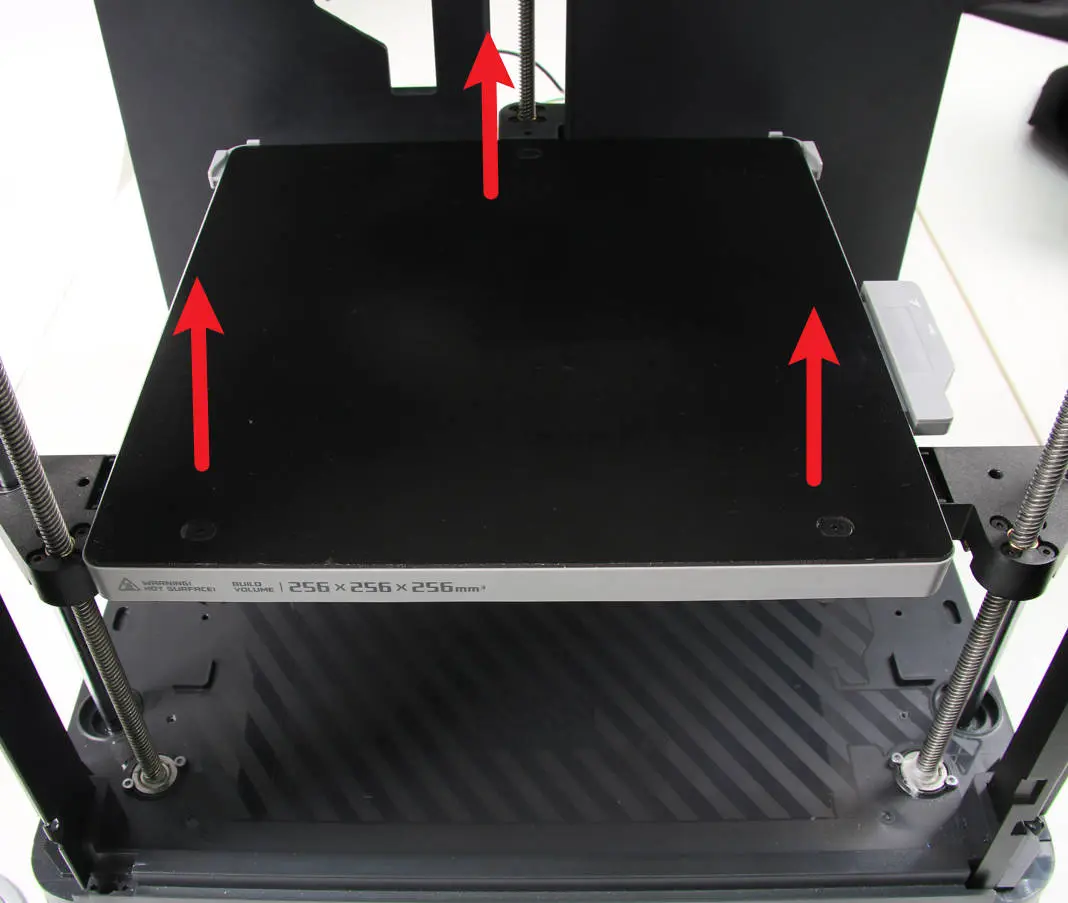

Trin 7 - Løft varmepladen

Læg printeren på siden, og træk i Z-aksens rem for at løfte varmepladen til en position over ca. 2/3 af dens fulde vandring.

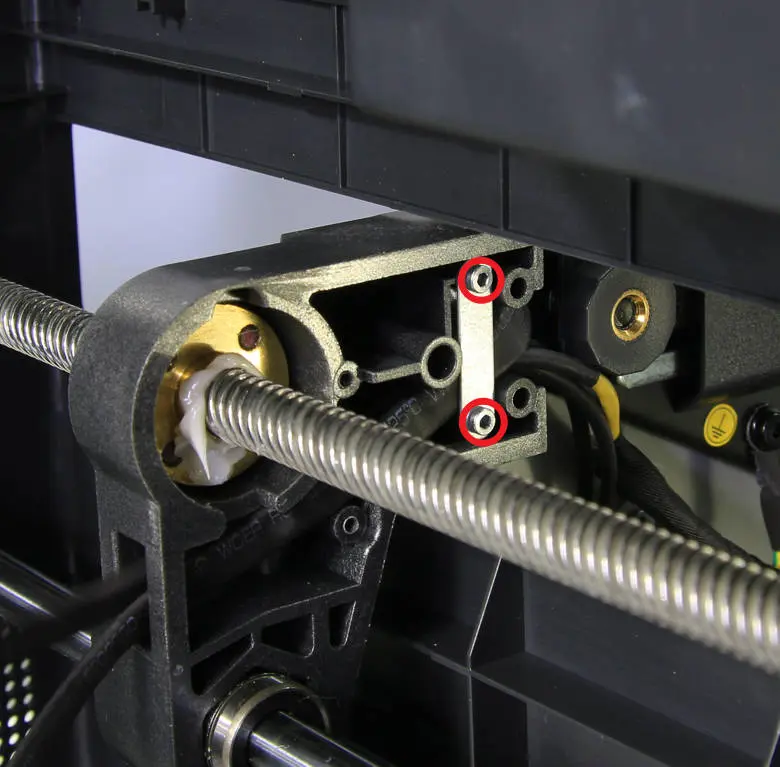

Trin 8 - Fjern kabelholdepladen

Skru de 2 skruer ud og fjern kabelholdepladen.

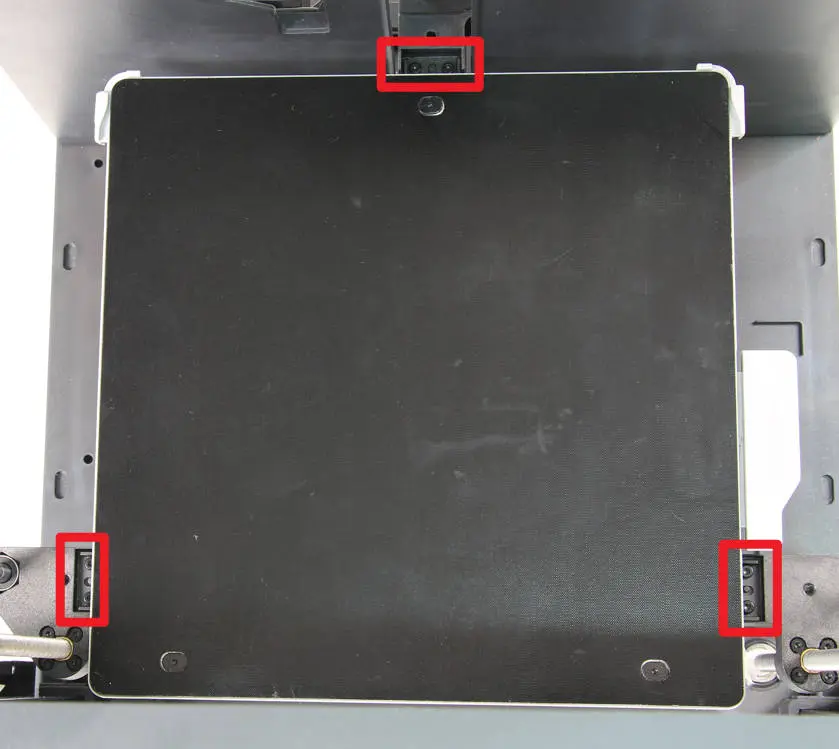

Trin 9 - Frigør varmepladen

Stil printeren oprejst igen, og fjern de 6 skruer, der fastgør varmepladen.

Bemærk, at nogle skruer kan have sorte mærkater på sig. Du kan trygt rive mærkaterne af og fortsætte afmonteringen.

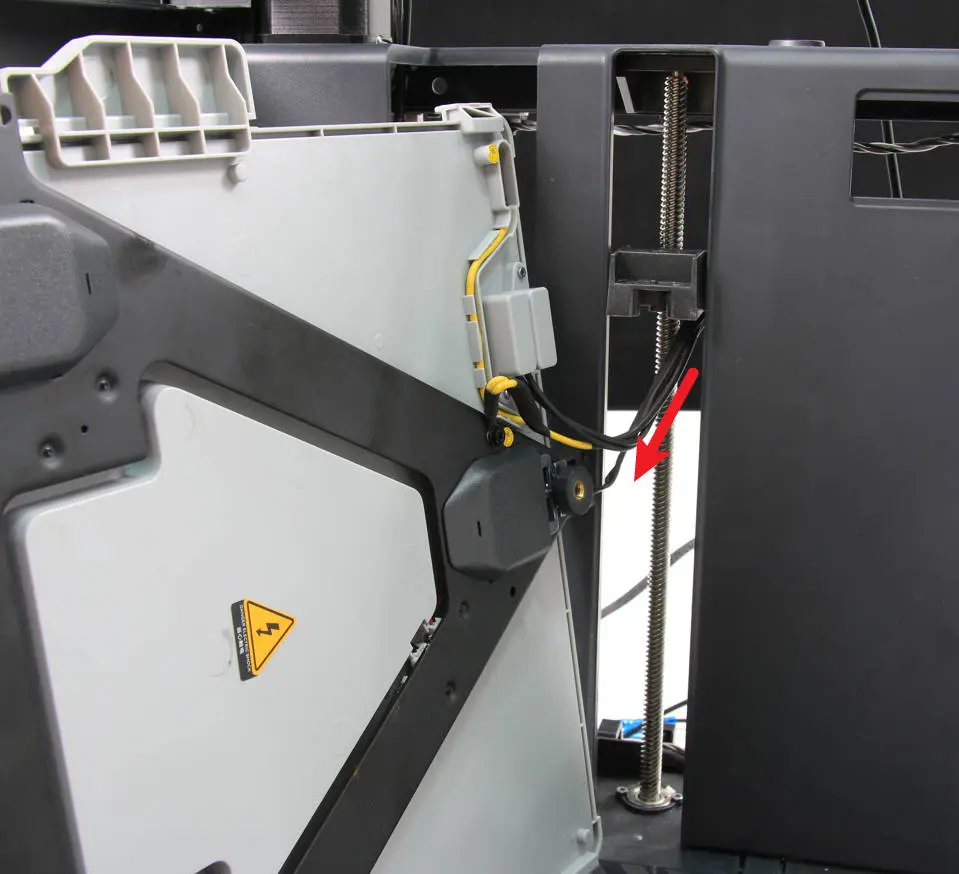

Trin 10 - Fjern varmepladen

Læg varmepladen på siden, træk varmepladens kabler tilbage, og fjern varmepladen.

Montering

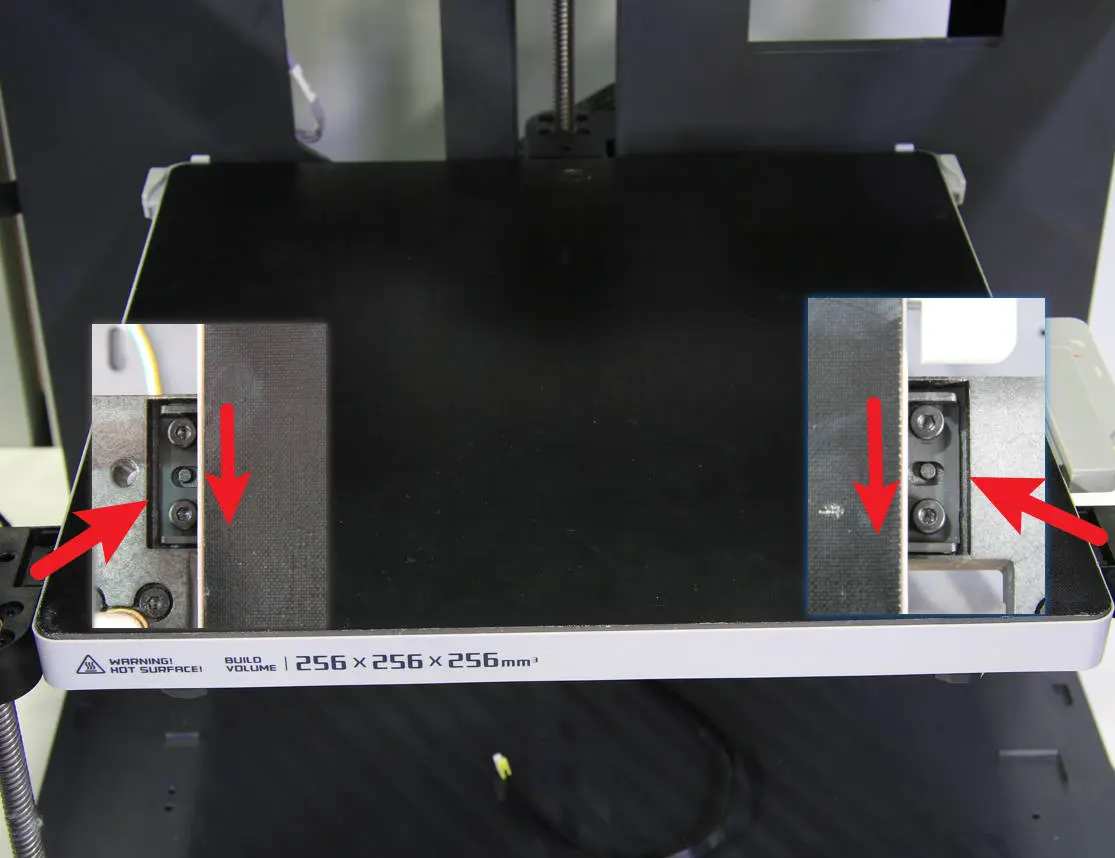

Trin 1 - Monter varmepladen

Monter varmepladen på slideren, placer varmepladen så langt frem som muligt, og fastgør den med 6 skruer.

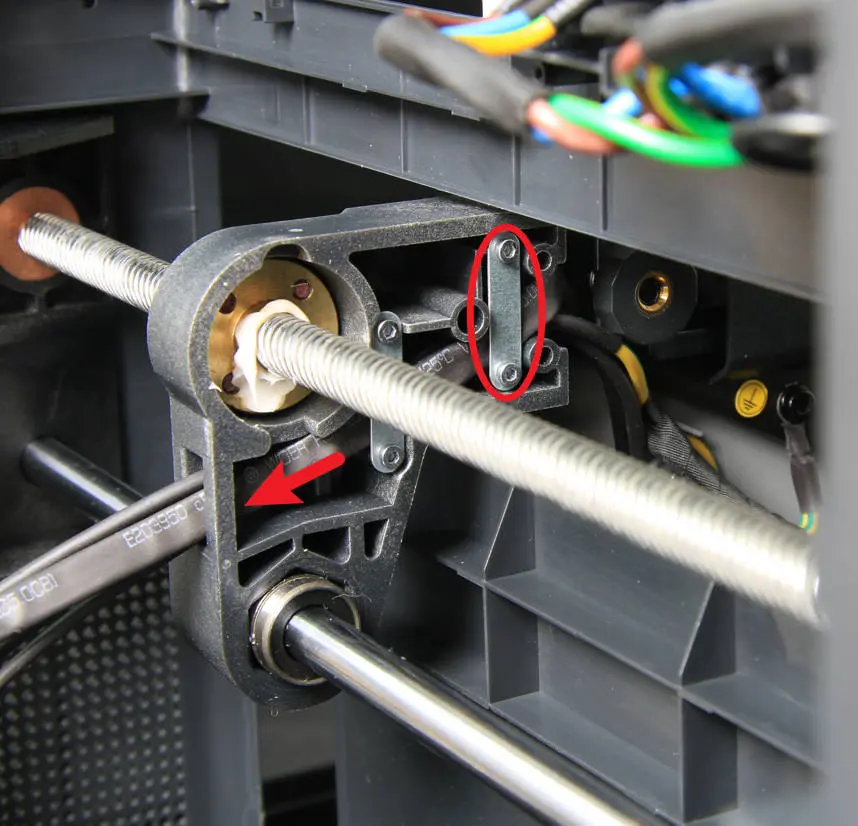

Trin 2 - Før varmepladens kabler og monter kabelholdepladen

Læg printeren på siden, før varmepladens kabler gennem kabelhullet på den bageste slider, organiser kablerne og tryk dem ind i den bageste sliders kabelnot, monter derefter kabelholdepladen og fastgør den med skruer.

Trin 3 - Monter kabelnettet

Monter kabelnettet på kablerne og fastgør begge ender med tape.

Trin 4 - Organiser kablerne

Før jordledningen, og monter strømkablerne og kommunikationskablet på kabelklemmerne.

Trin 5 - Fastgør jordledningen

Fastgør jordledningen til søjlen med skruen og møtrikken.

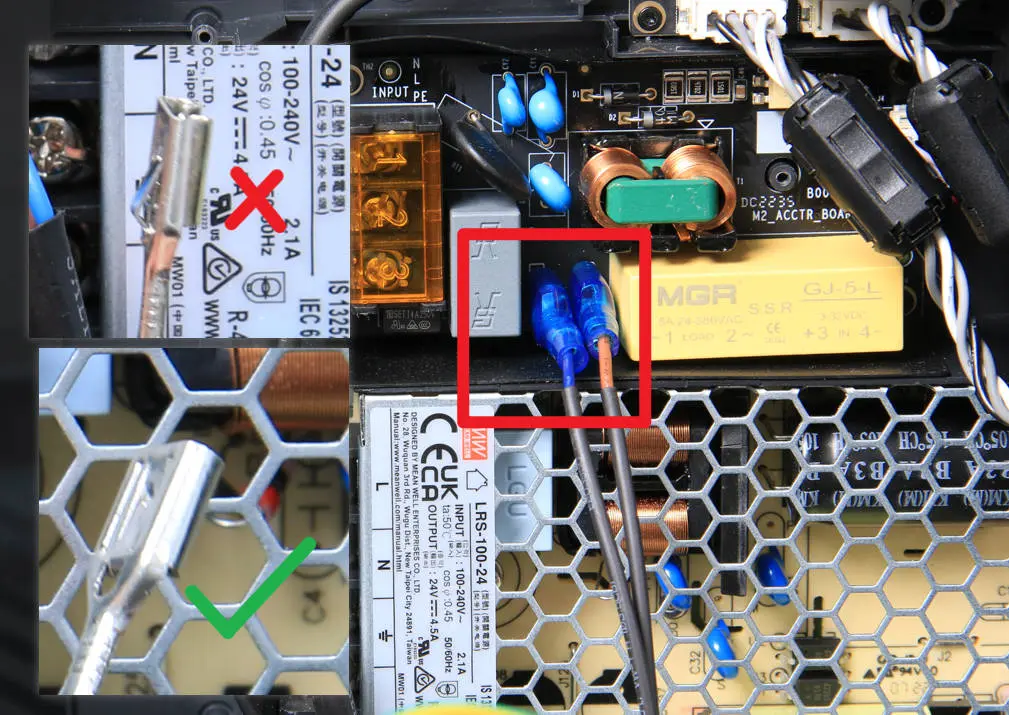

Trin 6 - Tilslut strømkablerne

Kontroller tilstanden af strømkablernes stik, og tilslut de to stik til portene på AC-printkortet.

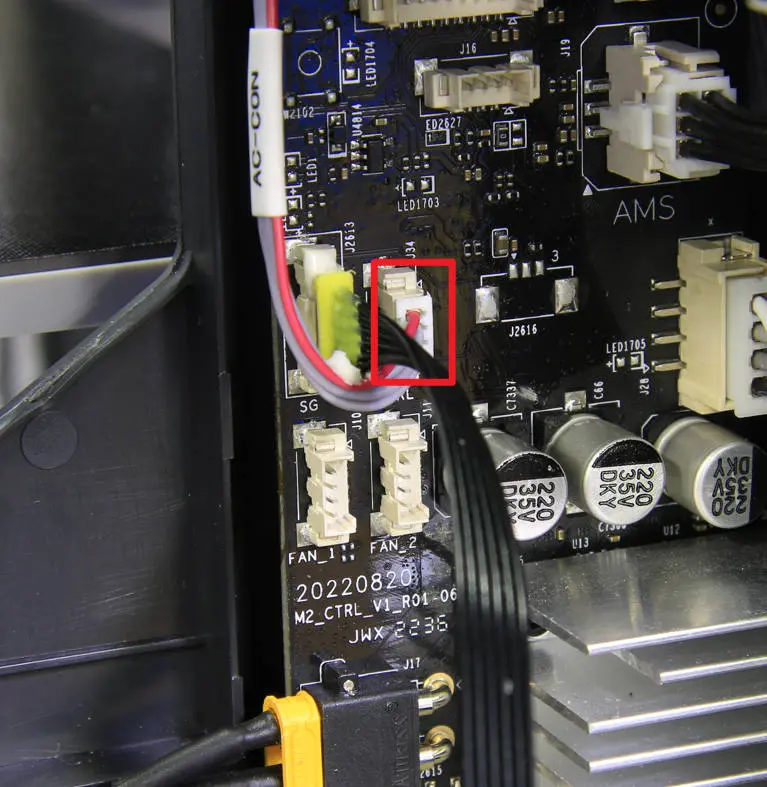

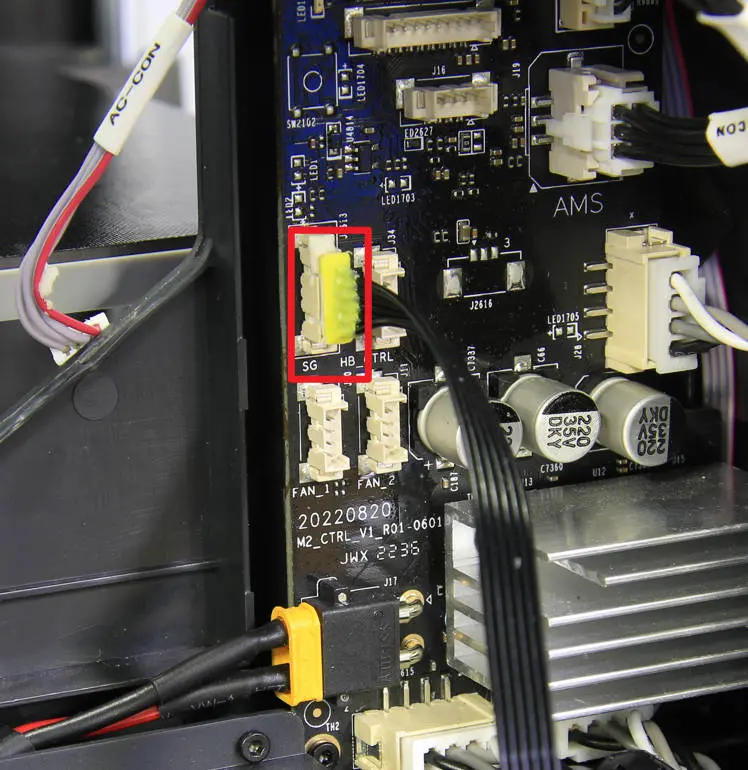

Trin 7 - Tilslut varmepladens signalkabel

Tilslut varmepladens signalkabel til den tilsvarende port på MC-printkortet, påfør silikone på stikket for forstærkning, og tilslut MC-AC-kablet.

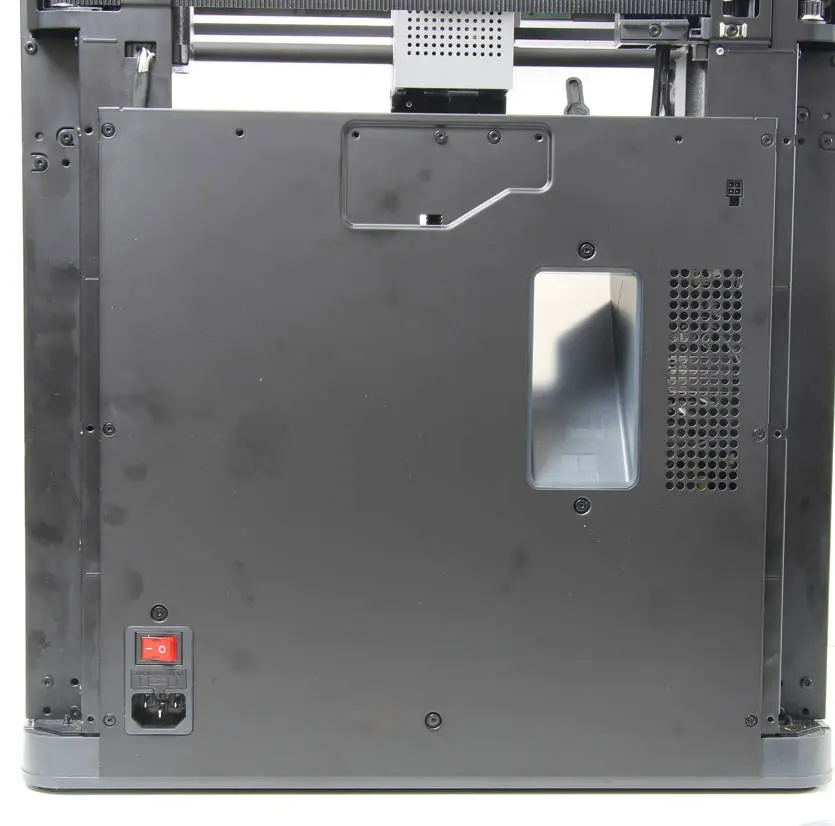

Trin 8 - Monter kabeldækslet, spildskakten og bagpanelet

Se vejledningerne i Kabeldæksel, Spildskakt, Udskift P1P metalbagpanel, Udskift P1S højre plastpanel og Udskift P1S metalbagpanel for at montere kabeldækslet, spildskakten og bagpanelet.

Sådan verificerer du

For at færdiggøre opsætningen af printeren skal du tilslutte strømkablet.

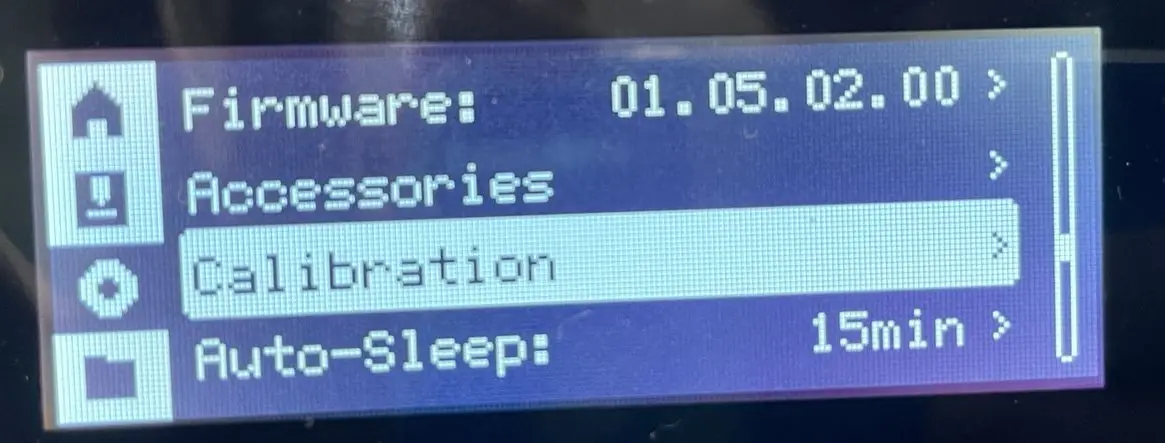

Tænd for printeren og start kalibreringsprocessen. Hvis kalibreringen lykkes, er handlingen gennemført korrekt.
