Udskift filamentklipperens arm

Forholdsregler:

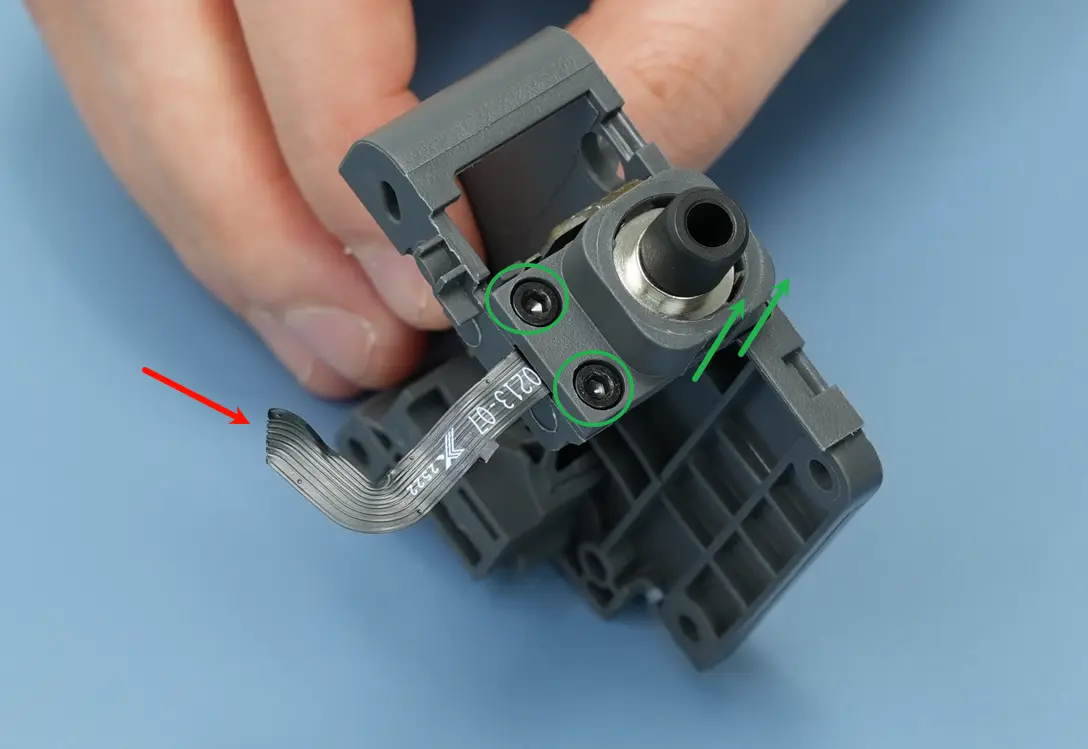

Sørg for at følge den afmonteringsrækkefølge, der er beskrevet i denne artikel, nøje. Især før du fjerner dækslet på ekstruderen, skal du først fjerne ekstruderens filamentsensor (håndteres forsigtigt for at undgå at trække for hårdt), da det ellers kan resultere i, at sensorens ledninger knækker.

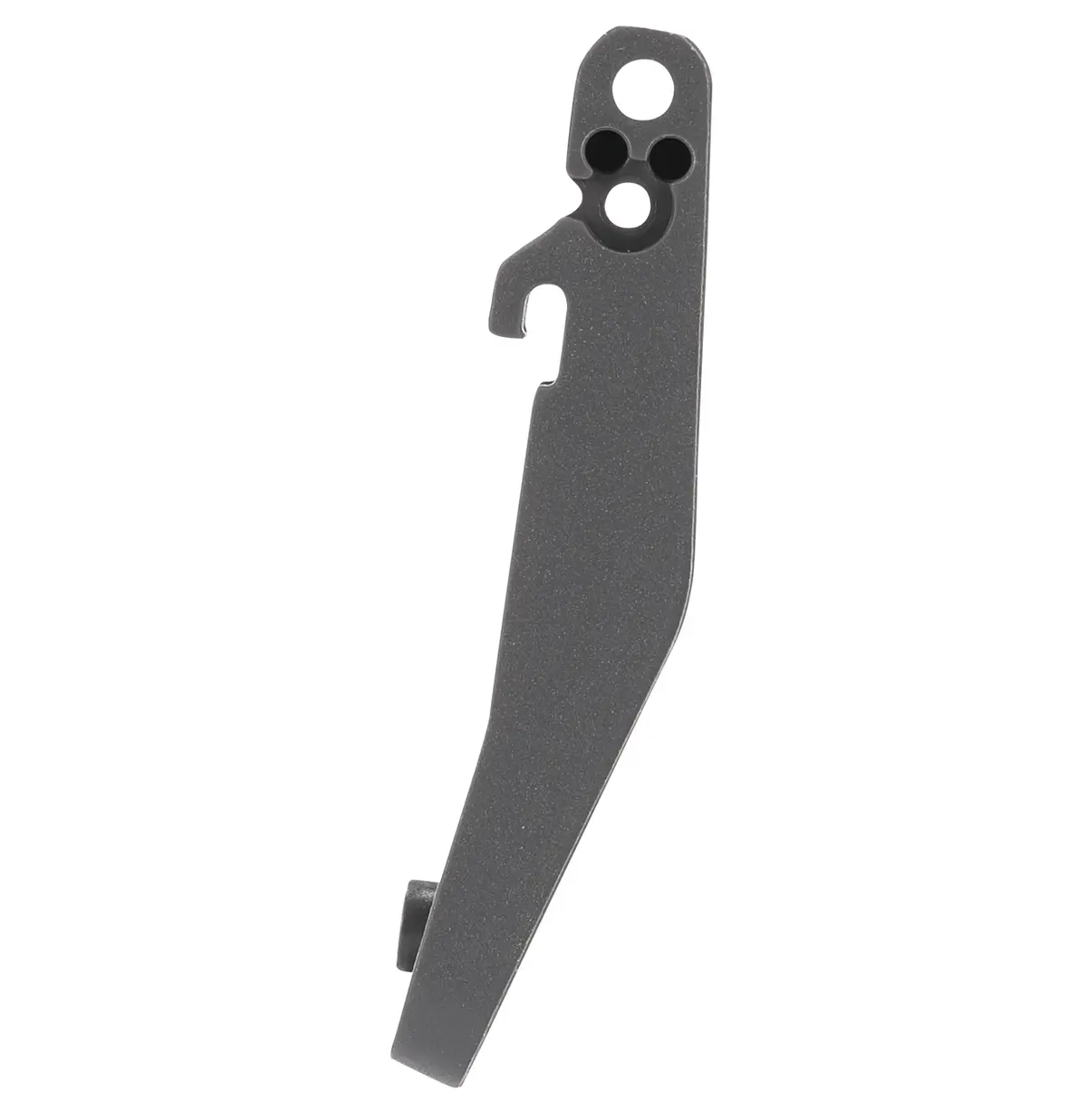

Filamentklipperens arm

Hvornår bruges den

Udskift denne del, hvis filamentklipperens arm er uoprettelig beskadiget eller viser unormalt tilbageslag under brug.

Nødvendigt værktøj og materialer

• H1.5 unbrakoskruetrækker

• H2.0 unbrakoskruetrækker

• Ny filamentklipperarm, spændeskive og låsering

Fjern den gamle filamentklipperarm

Trin 1. Fjern toolheadets frontdæksel

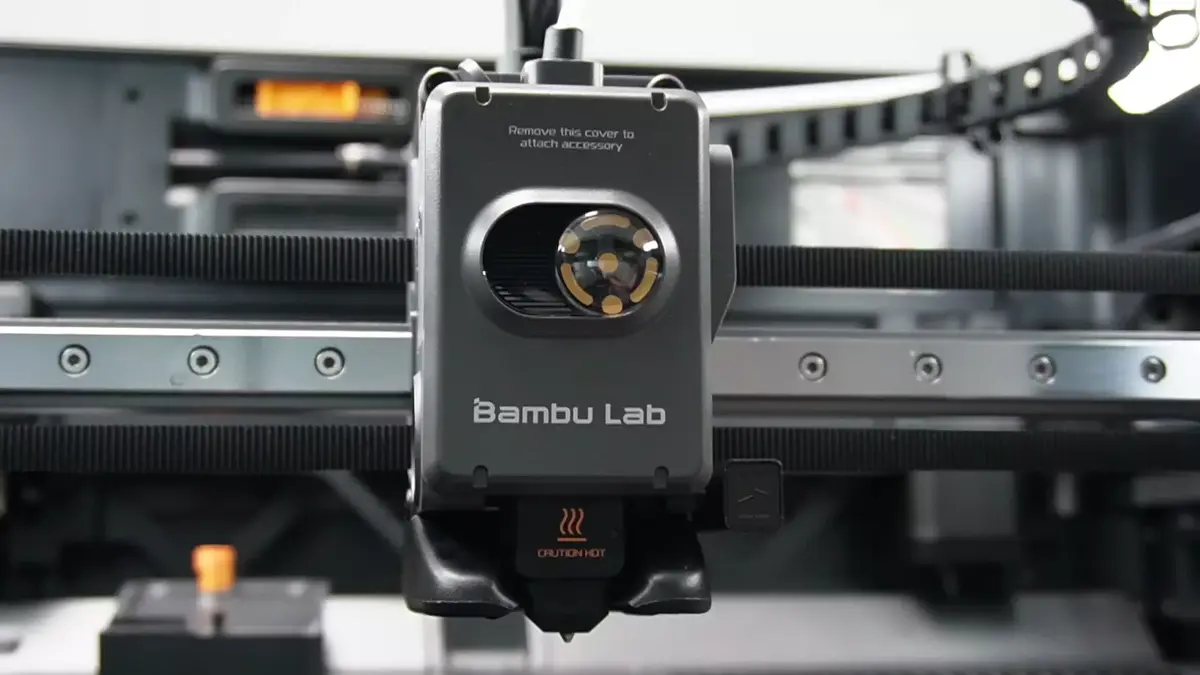

Klem bunden af toolheadets frontdæksel, træk det fremad for at fjerne det, og tag rotationsindikatorhjulet ud indeni.

Trin 2. Fjern dysen

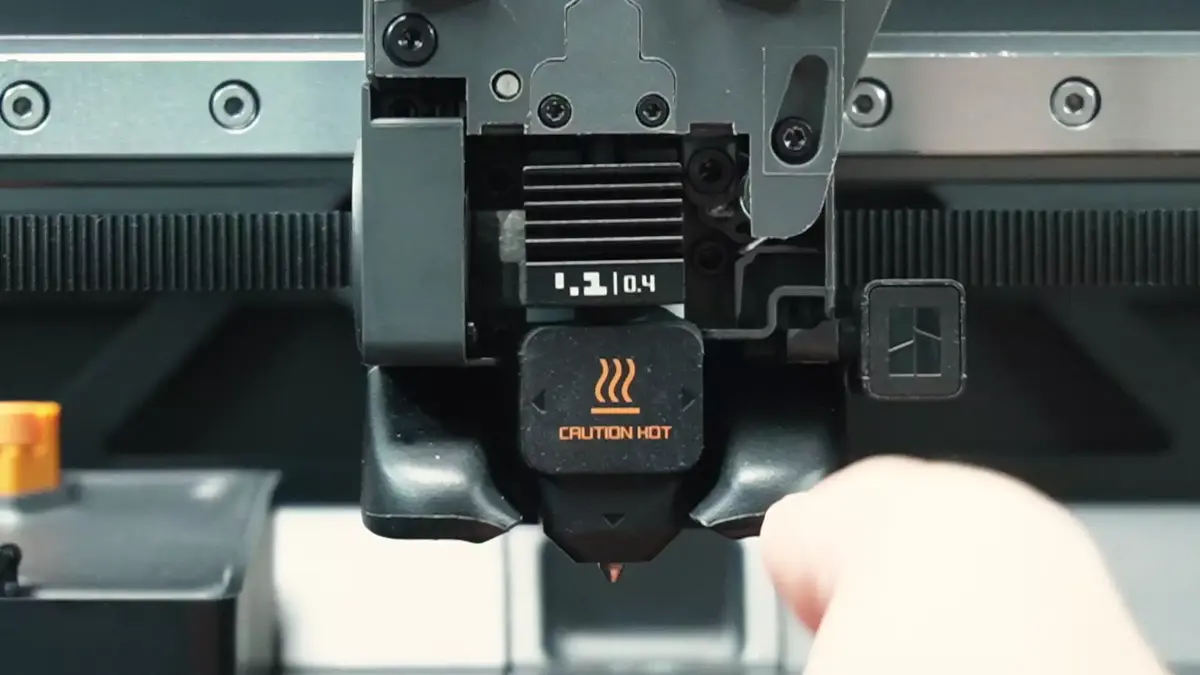

Fjern silikonemuffen fra dysen. Åbn derefter låsen på varmeelementet, og tag hele dysen ud.

Trin 3. Fjern filamentsensorens base

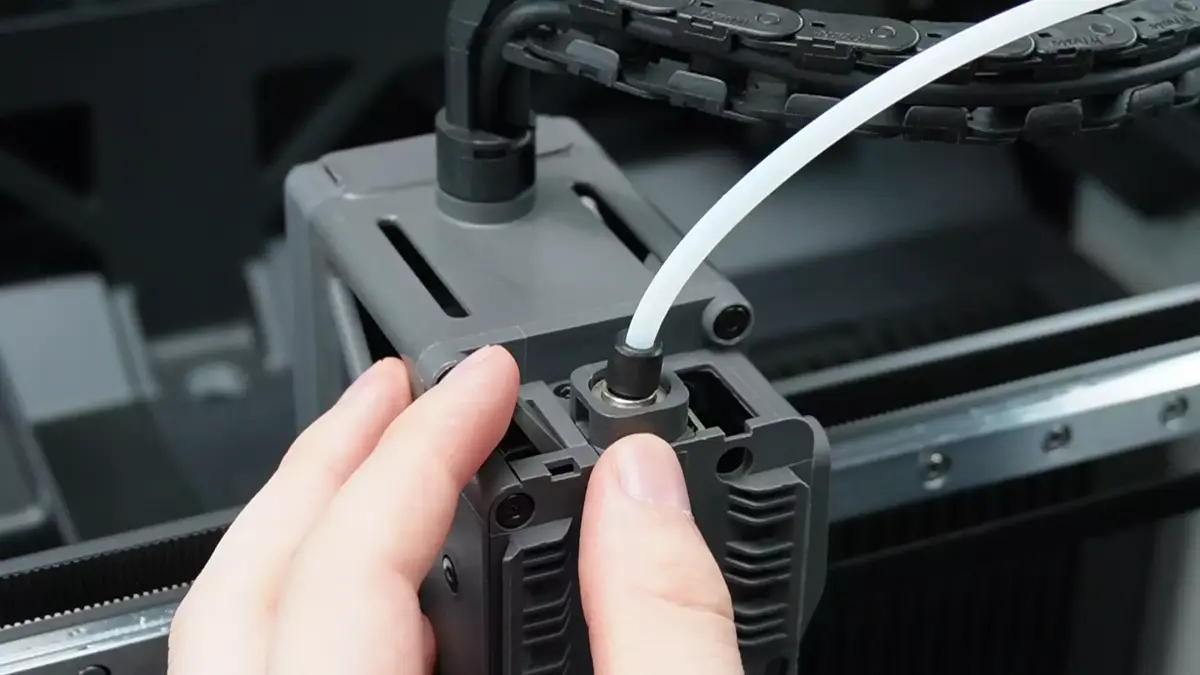

For at gøre adgangen lettere skal du først afmontere den øverste PTFE-slange ved at trykke på det sorte stik og trække slangen ud.

H2.0 skruetrækkeren bruges til at fjerne de to skruer (BT2×6) på toppen af filamentsensorens base.

VIGTIGT!

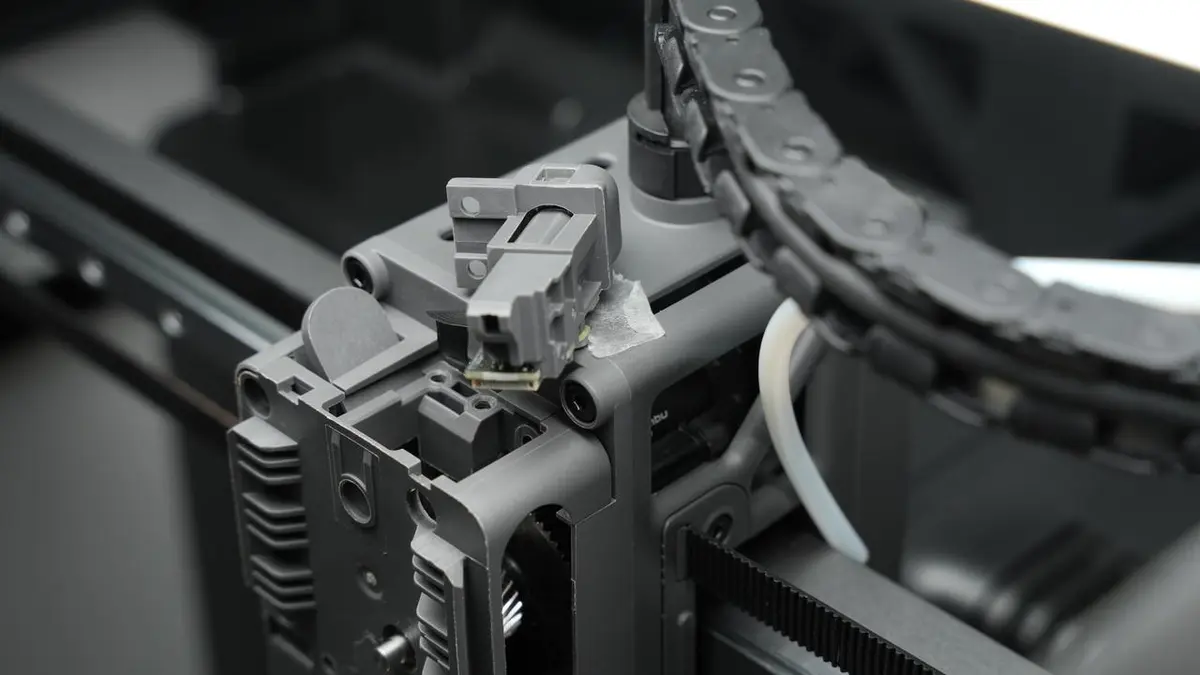

Et fladkabel er stadig forbundet under filamentsensorens base. Håndter forsigtigt for at undgå at trække i det eller knække det.

Trin 4. Fjern ekstruderenhedens frontdæksel

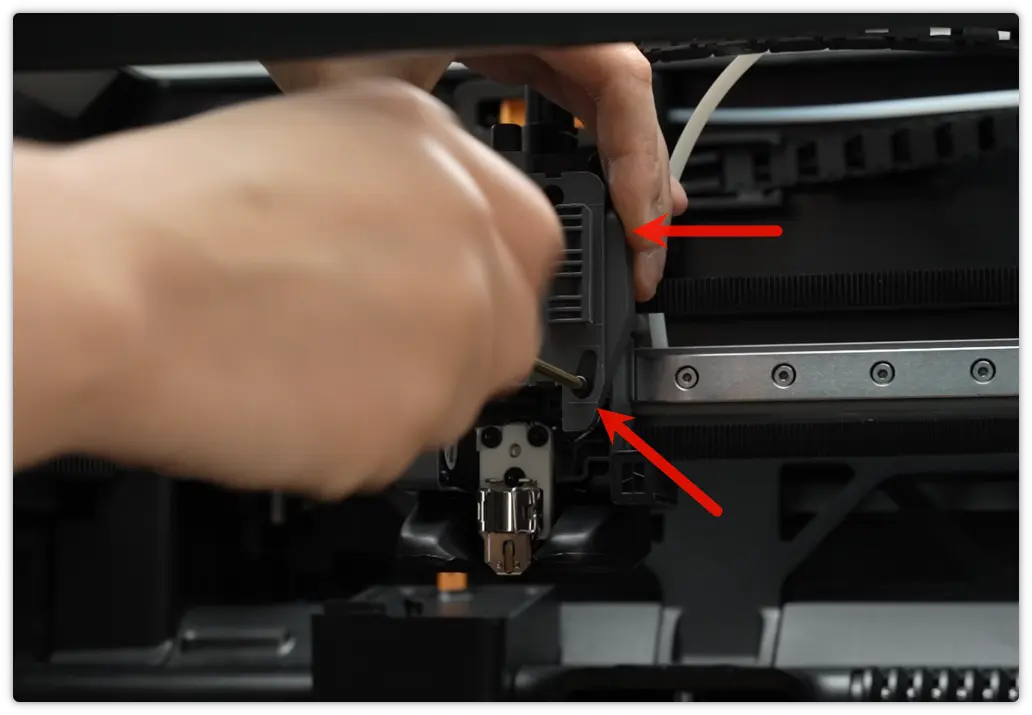

H2.0 skruetrækkeren bruges til at fjerne klipperens fastgørelsesskrue (BT2.6 × 14.5)

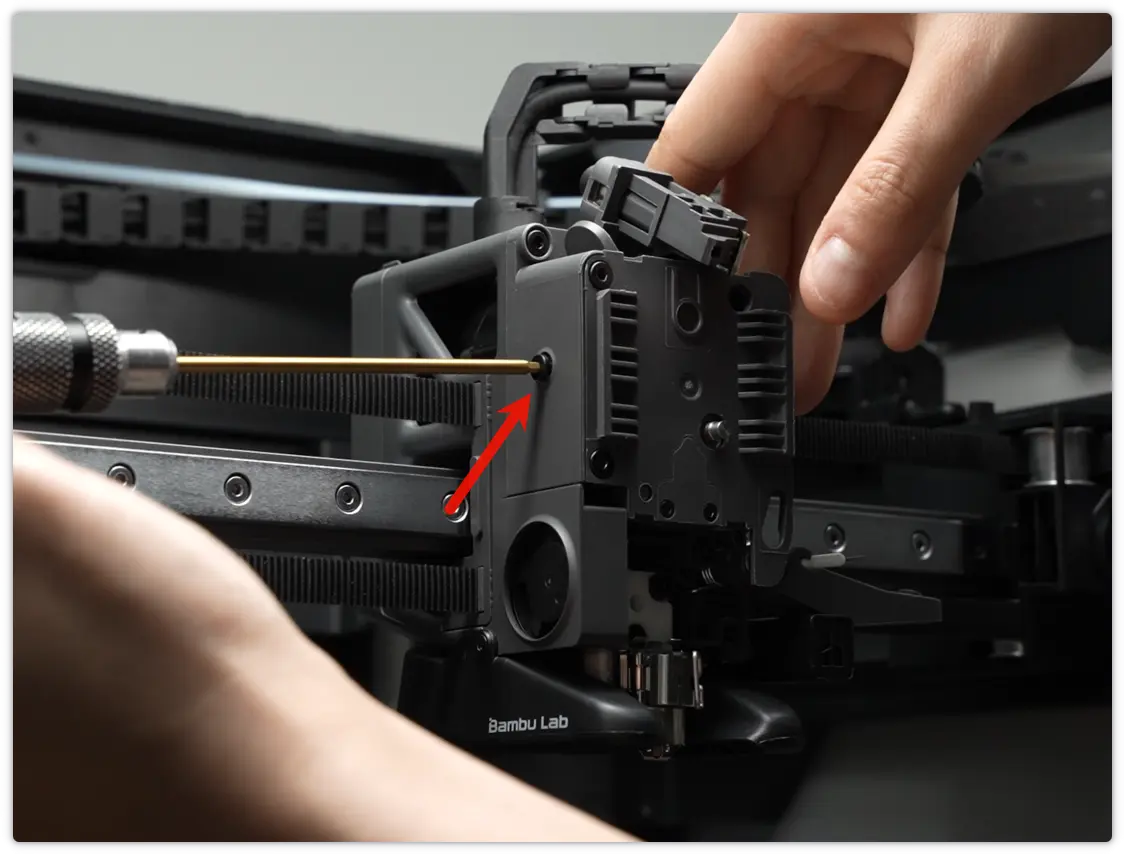

Løsn (fjern ikke helt) sidens idler-spændeskrue (BT3×8) for at skabe plads til at fjerne dækslet.

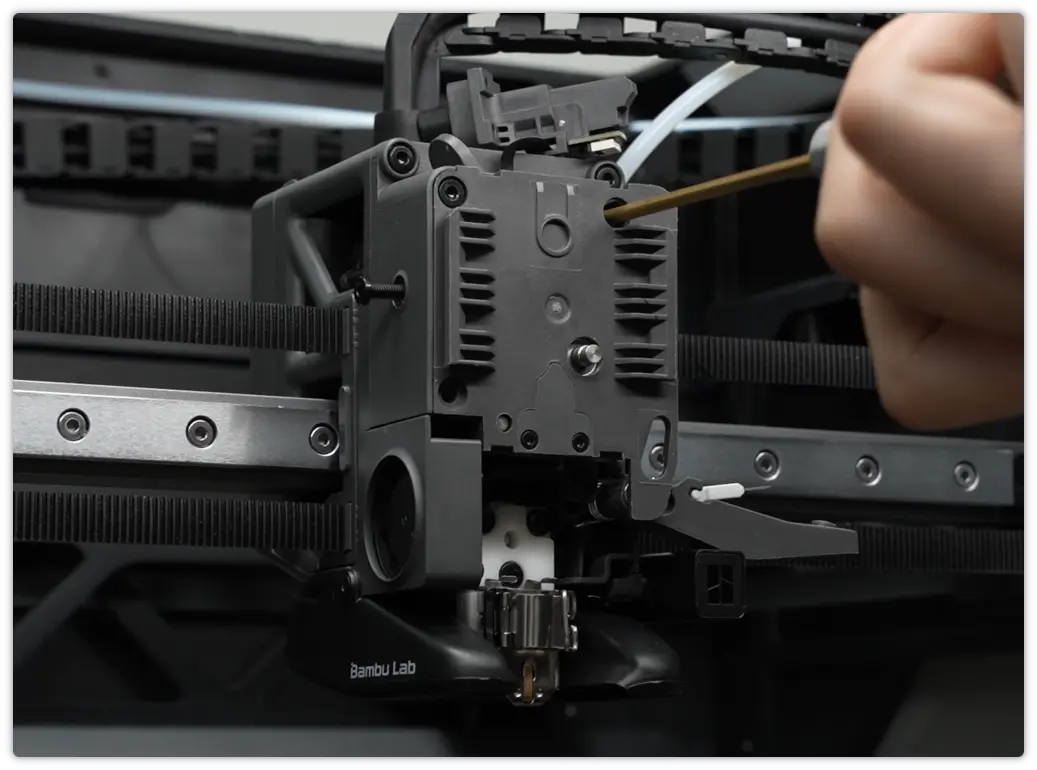

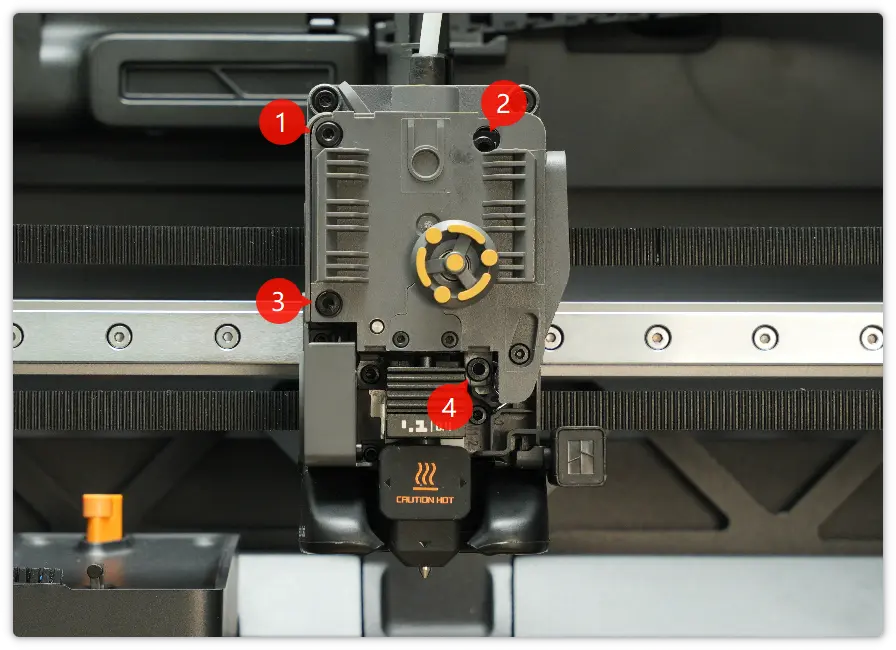

Brug H2.0 skruetrækkeren til at fjerne de fire skruer (BT3x8), der fastgør ekstruderenhedens frontdæksel.

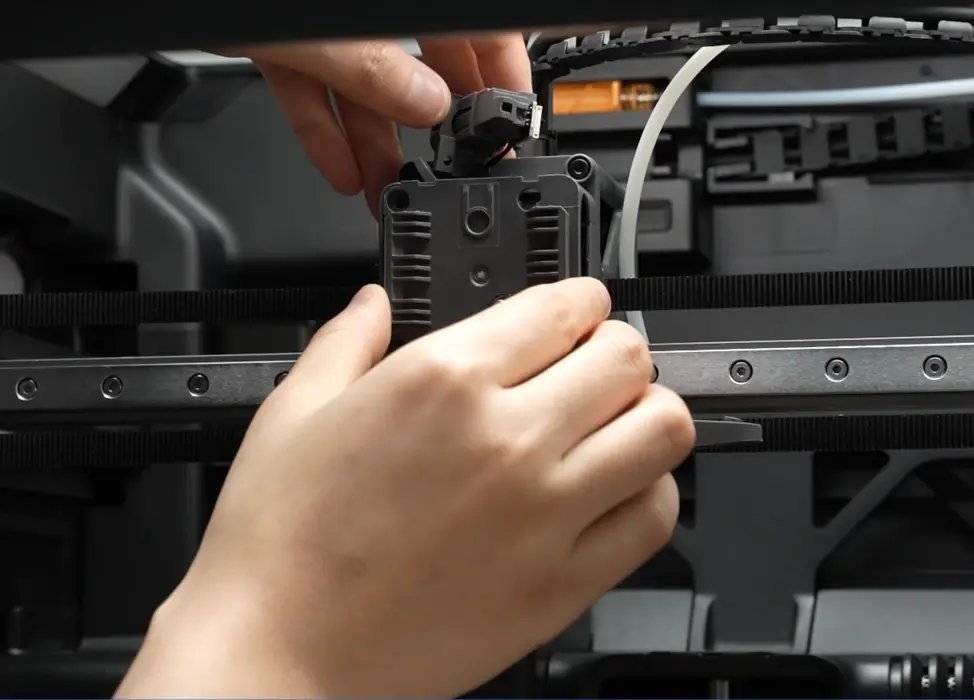

Efter du har fjernet de fire skruer, kan du nemt tage ekstruderenhedens frontdæksel af.

Trin 5. Fjern filamentklipperens arm

Vi anbefaler kraftigt, at du fjerner kniven for at undgå skader.

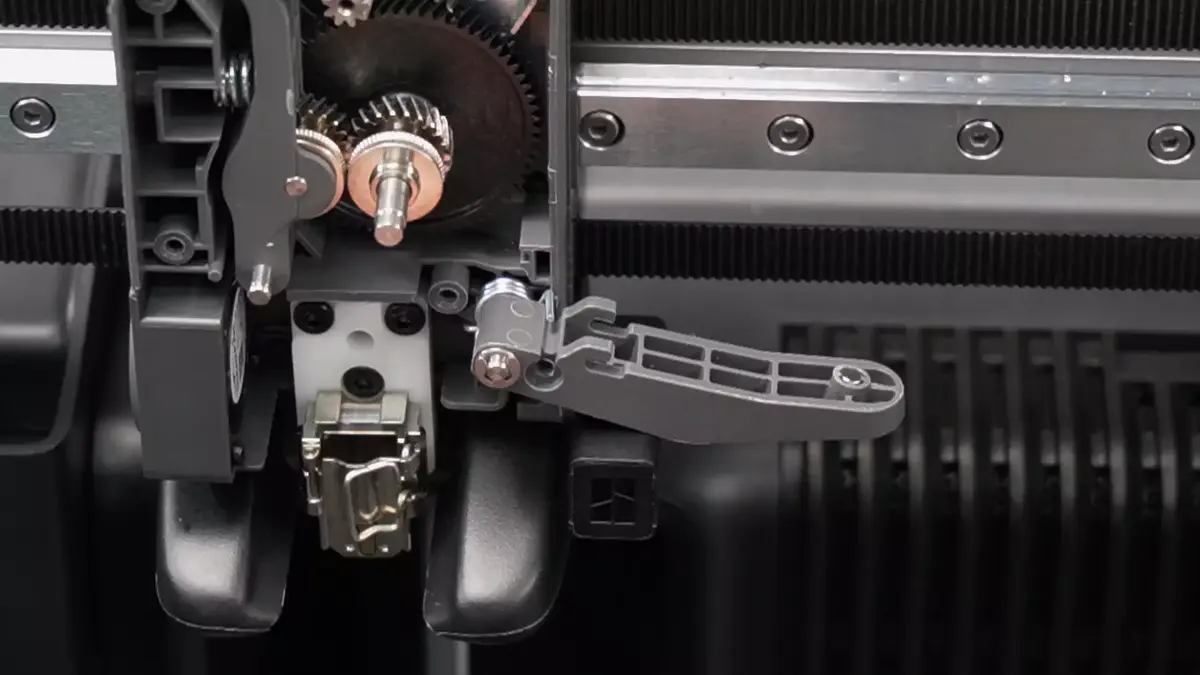

Tryk på låseringen med en skruetrækker eller pincet for at løsne den. Fjern derefter kniven.

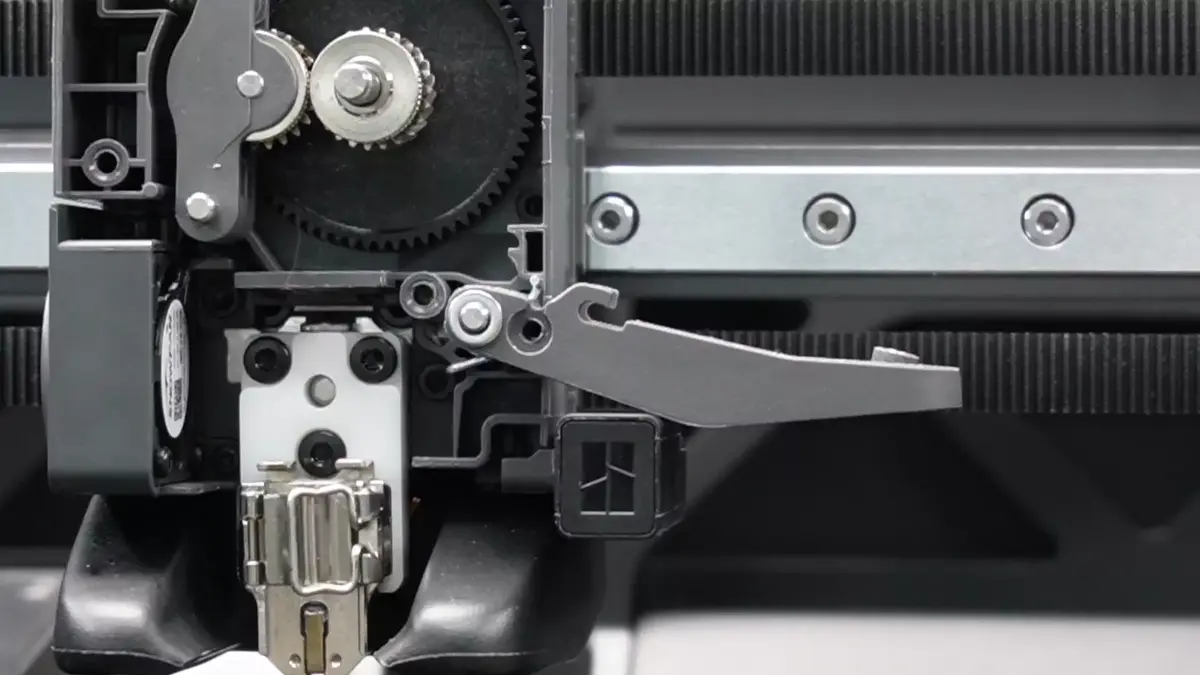

Fjern derefter spændeskiven og filamentklipperens arm forsigtigt.

Bemærk: Spændeskiven og armen er små. Opbevar dem et sikkert sted for at undgå at miste dem.

Monter den nye filamentklipperarm

Trin 1. Monter filamentklipperens arm

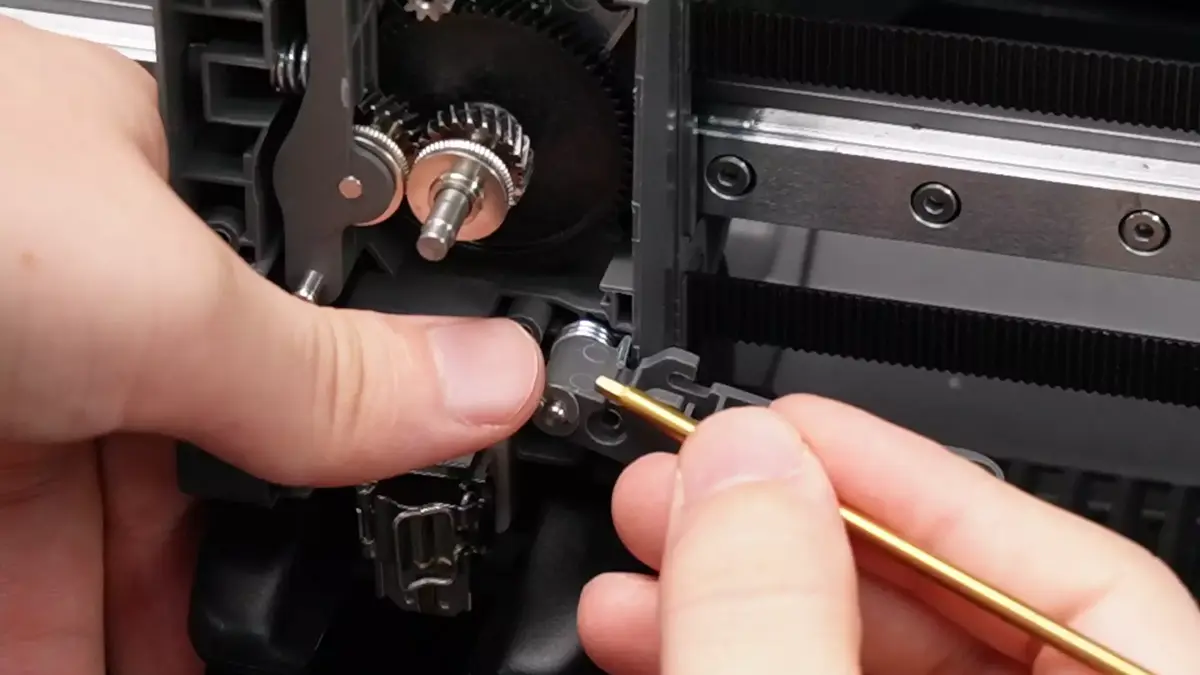

Monter i rækkefølge: arm → spændeskive → låsering.
Brug en skruetrækker eller lignende værktøj til forsigtigt at trykke låseringen ind.

Trin 2. Monter ekstruderenhedens frontdæksel

Brug H2.0 skruetrækkeren til at fastgøre de fire skruer (BT3×8) på ekstruderenhedens frontdæksel.

Spænd sidens idler-spændeskrue igen.

VIGTIGT!
Hvis denne skrue ikke kan spændes ordentligt, kan ekstruderen muligvis ikke fremføre filament.

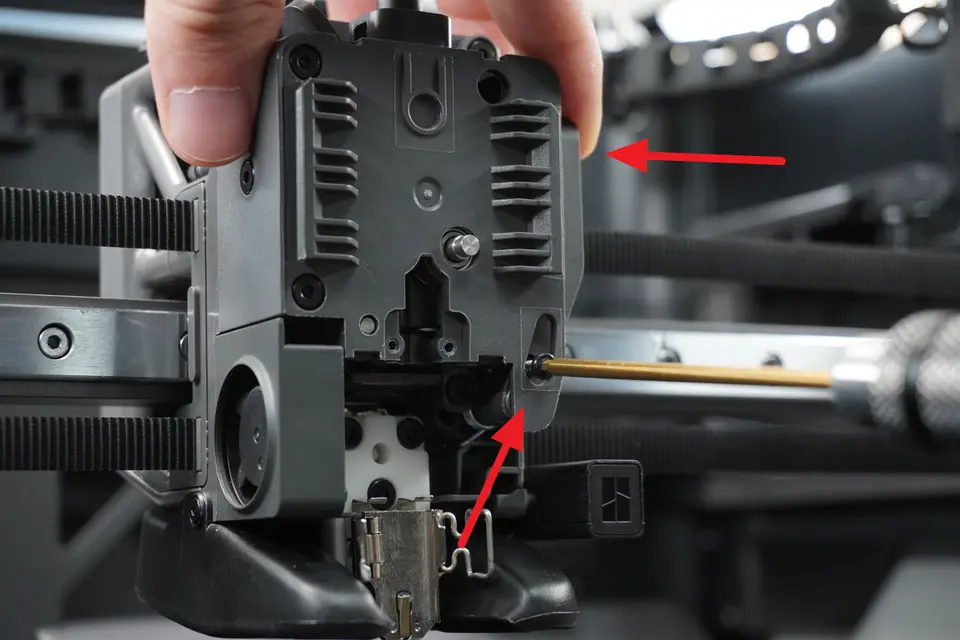

Sæt kniven ind i åbningen på armen. Hold derefter filamentklipperens arm, og spænd klipperens fastgørelsesskrue med H2.0 skruetrækkeren.

Trin 3. Monter filamentsensorens base

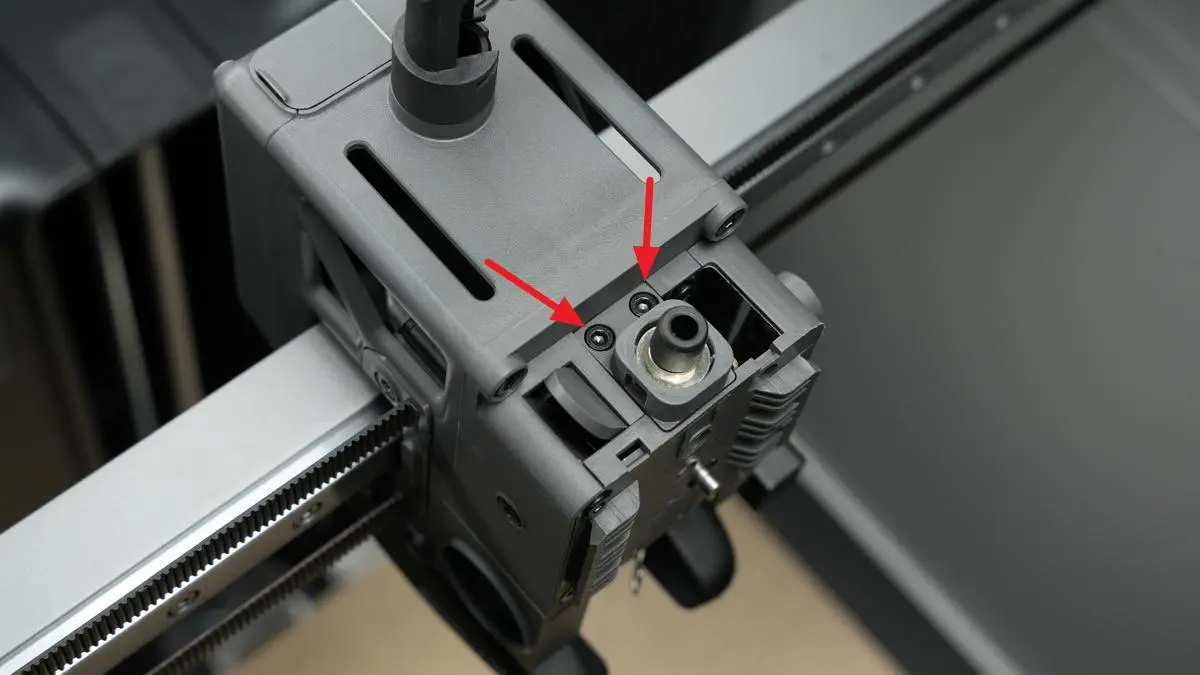

Placer filamentsensorens base det rigtige sted, spænd de to skruer med H2.0 skruetrækkeren, og tilslut PTFE-slangen igen.

Trin 4. Monter dysen

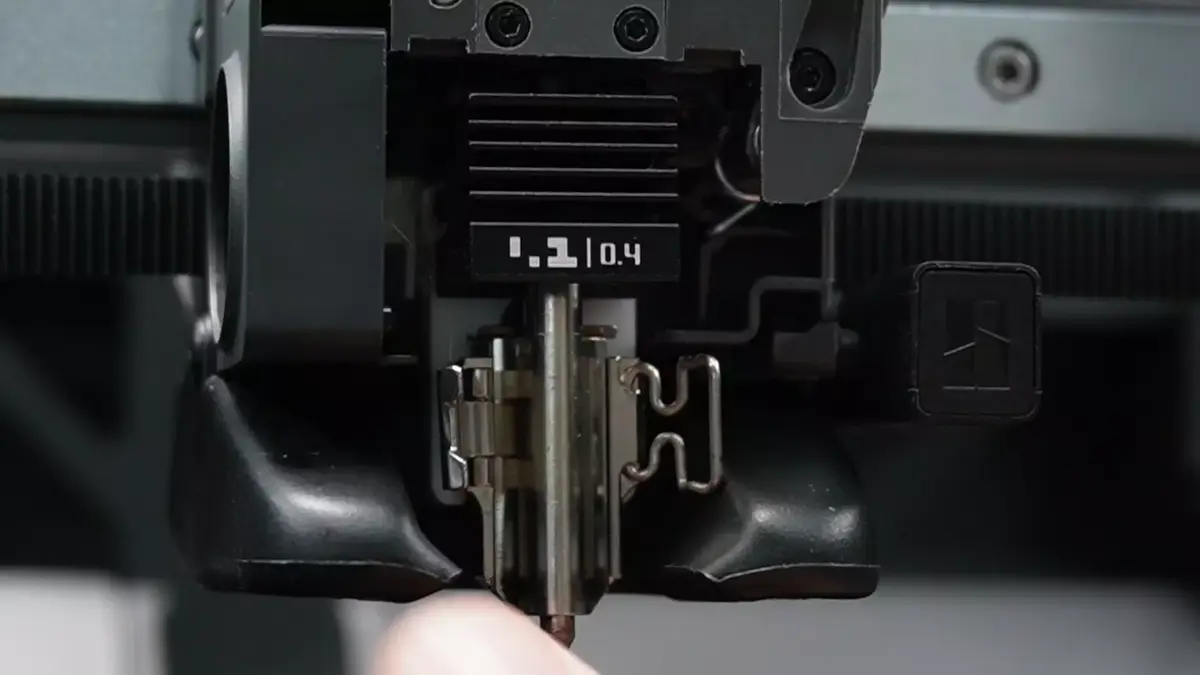

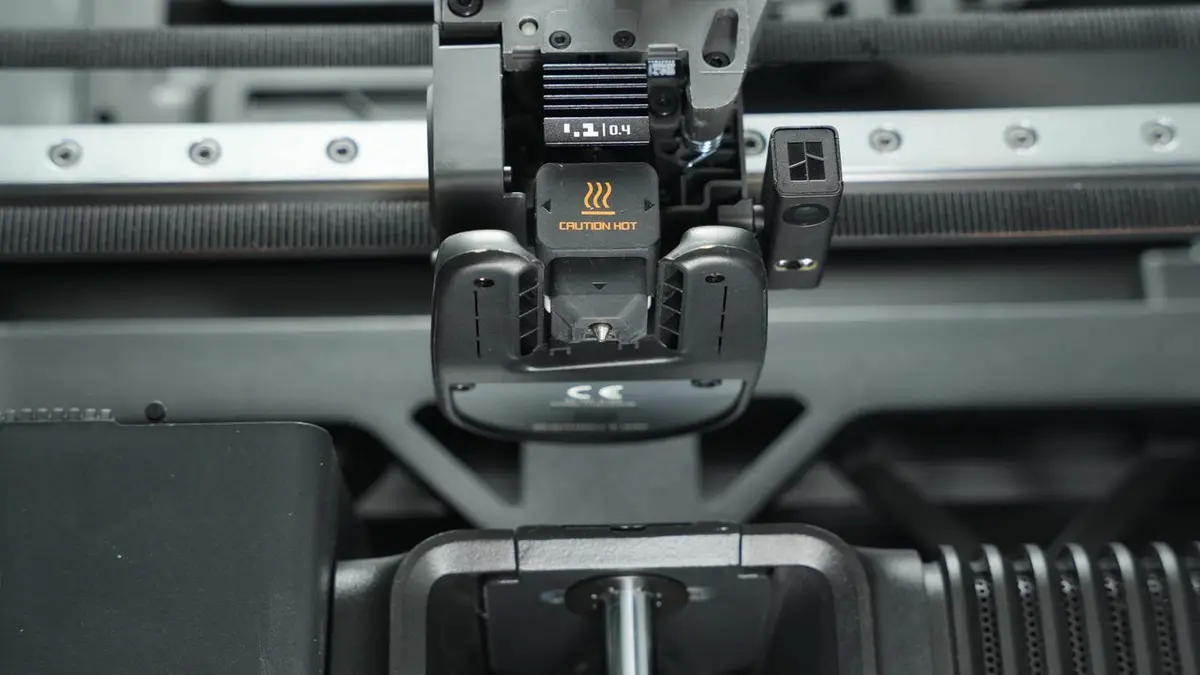

Monter dysen og silikonemuffen som vist.

Trin 5. Monter toolheadets frontdæksel

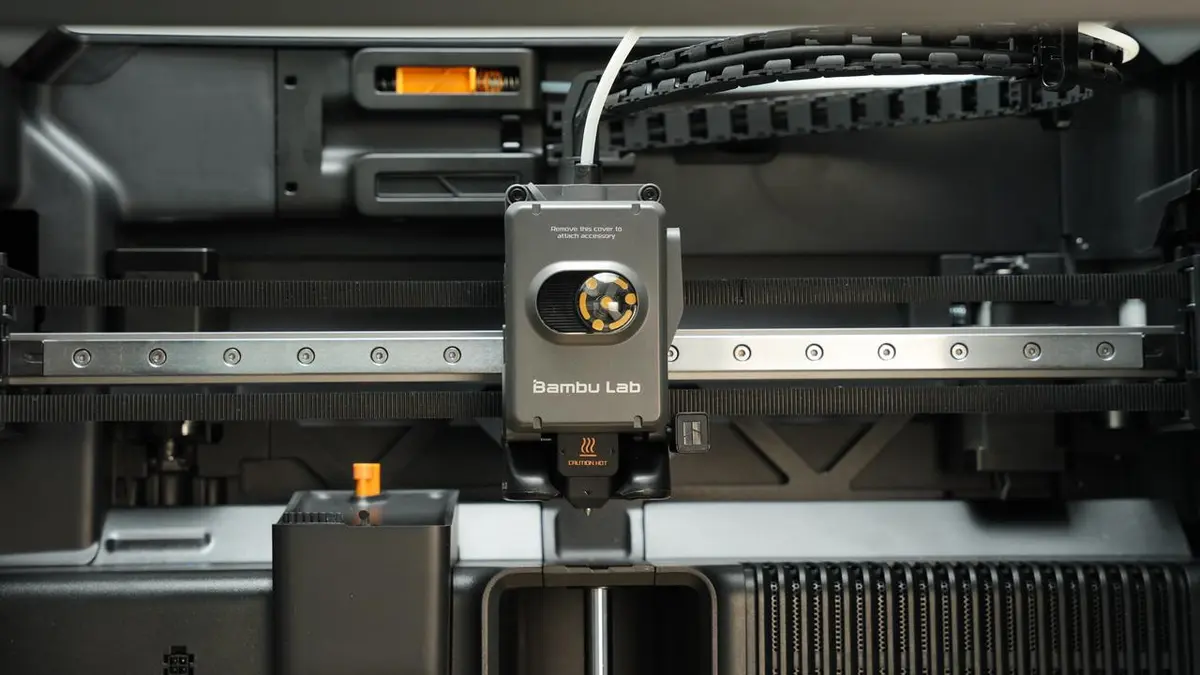

Sæt rotationsindikatorhjulet tilbage, sæt frontdækslet på, og klik det fast på plads.

Funktionskontrol

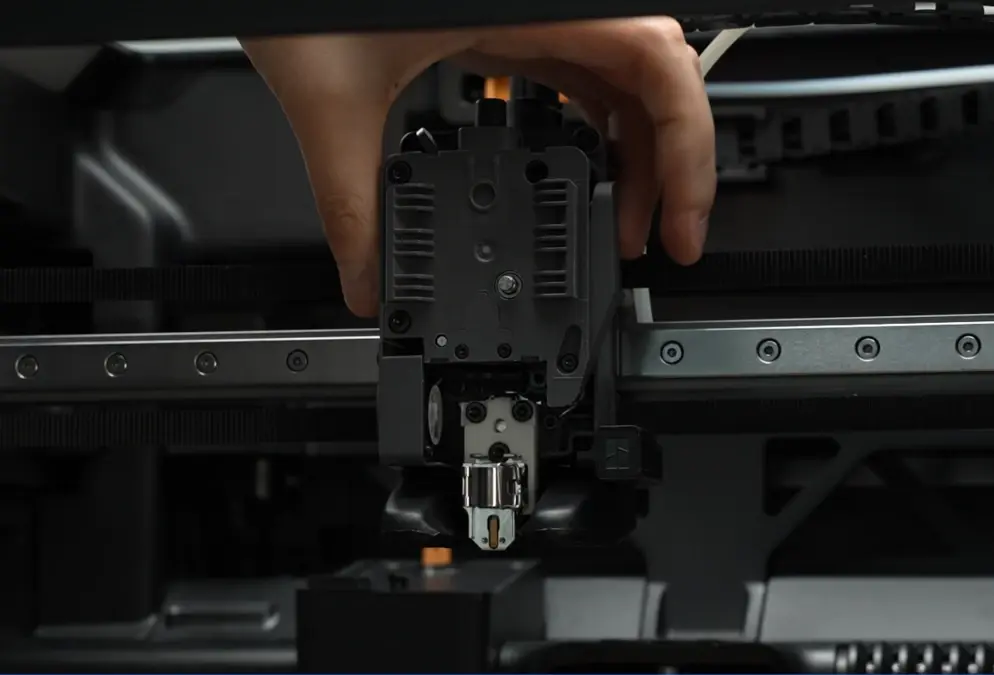

Tryk på filamentklipperens arm flere gange efter monteringen for at sikre, at den fjedrer jævnt tilbage uden at sidde fast.
