Udskift H2S ekstruder-filamentsensor

Hvornår skal den bruges

Fejl på ekstruder-filamentsensoren.

Værktøj og materialer du skal bruge

• Ny ekstruder-filamentsensor

• Unbrakonøgle H2.0 og H1.5

• 20 minutter

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsfare.
Under vedligeholdelse eller fejlsøgning kan du have brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan føre til skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål til denne guide, åbn en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videoguide

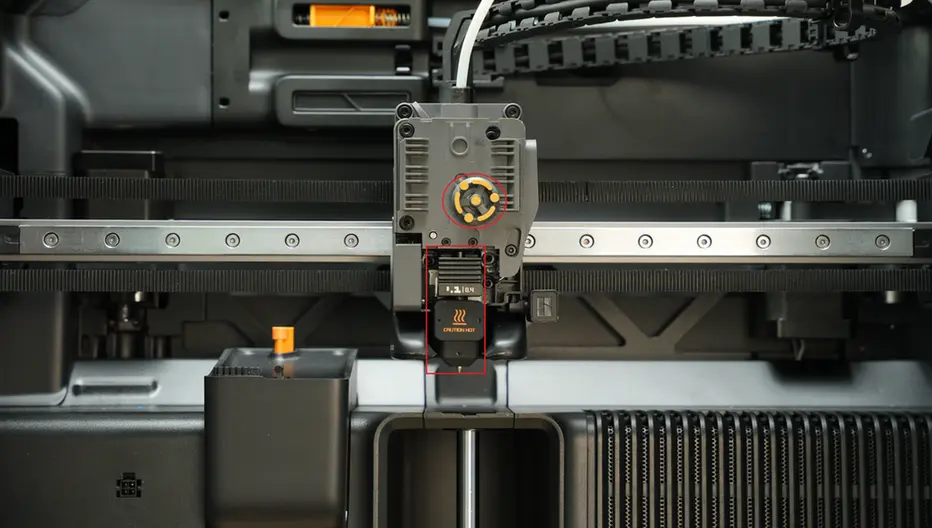

Bemærk: Billederne nedenfor viser ikke hotend og rotationshjulet. Når du kun afmonterer og monterer ekstruder-filamentsensoren, er det faktisk ikke nødvendigt at fjerne rotationshjulet og hotend. Afmonter og monter efter behov.

Afmonteringsguide

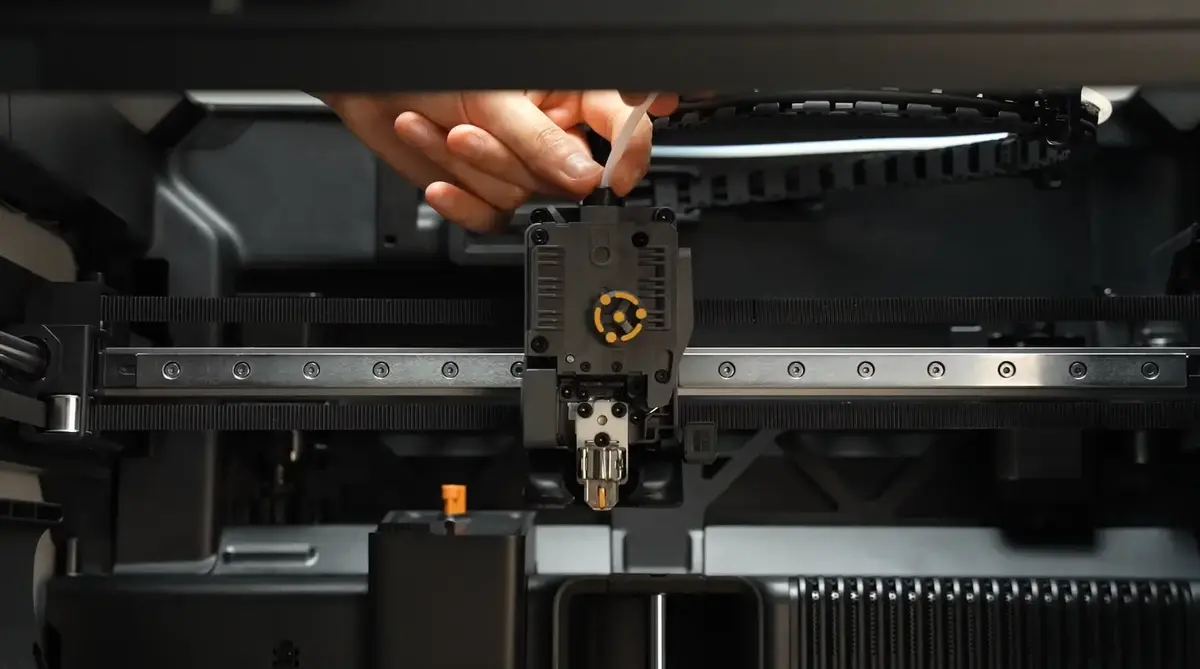

Trin 1: Afbryd PTFE-røret

Tryk på lynkoblingen for at afbryde PTFE-røret.

Trin 2: Fjern ekstruder-filamentsensoren

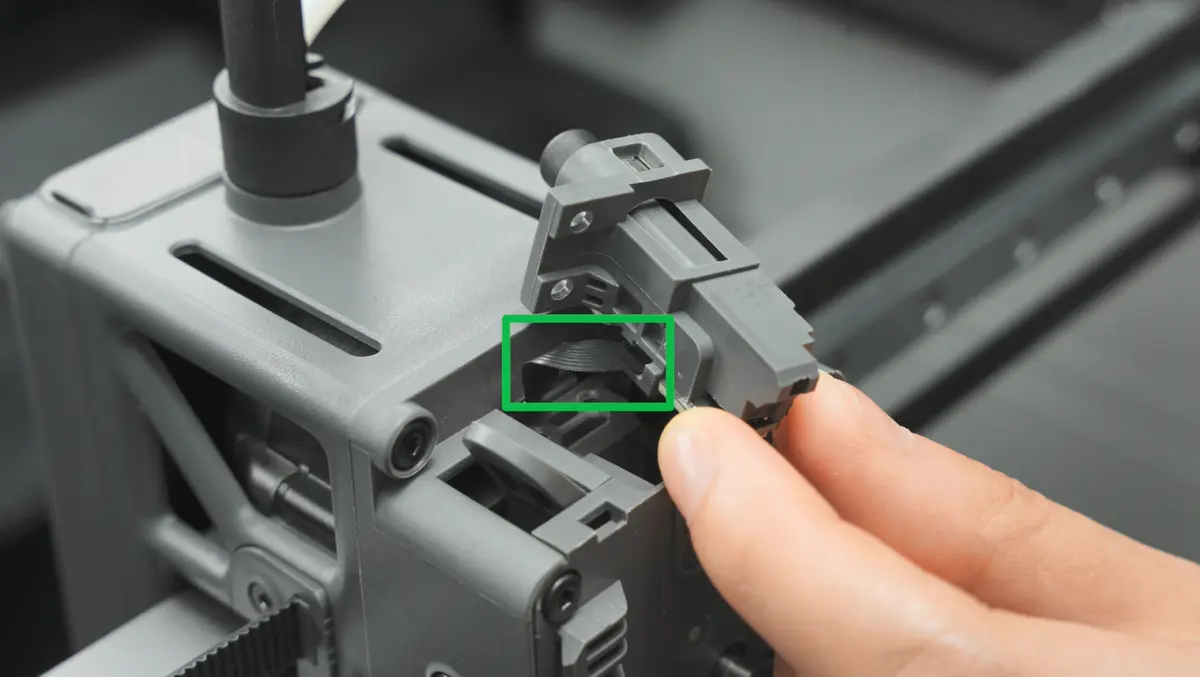

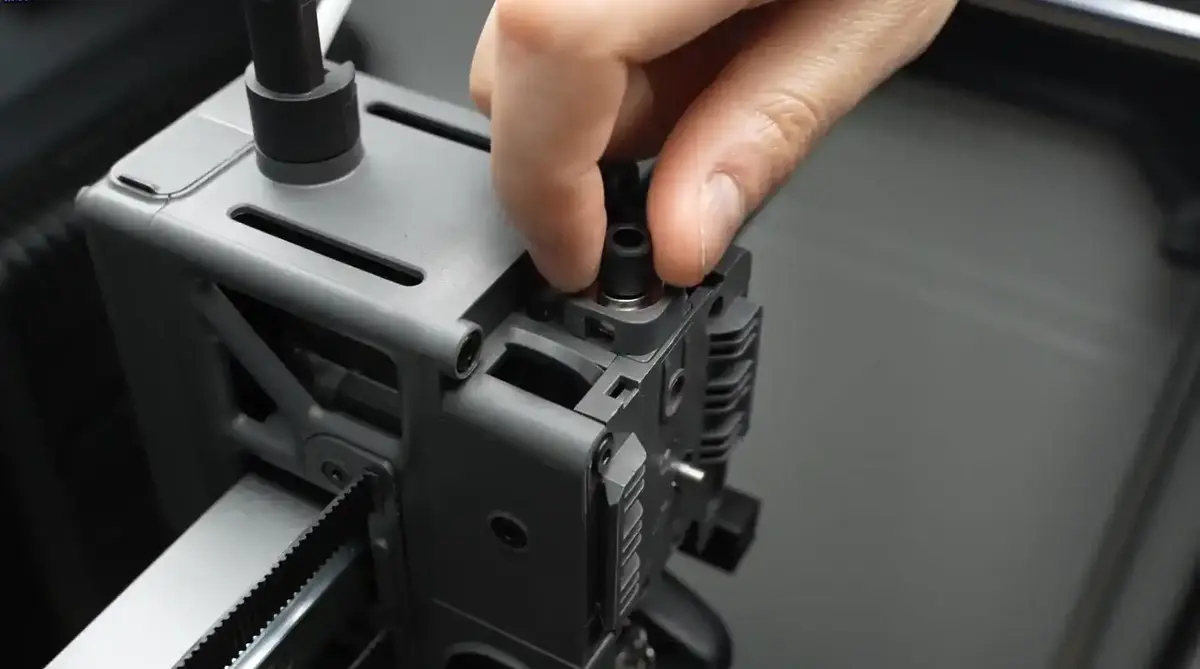

Brug en H2.0 unbrakonøgle til at fjerne 2 skruer. Bemærk, at du ikke må trække hårdt, når du tager ekstruder-filamentsensoren ud, og håndter den forsigtigt ved fralægning for at undgå at beskadige det sorte FPC-kabel.

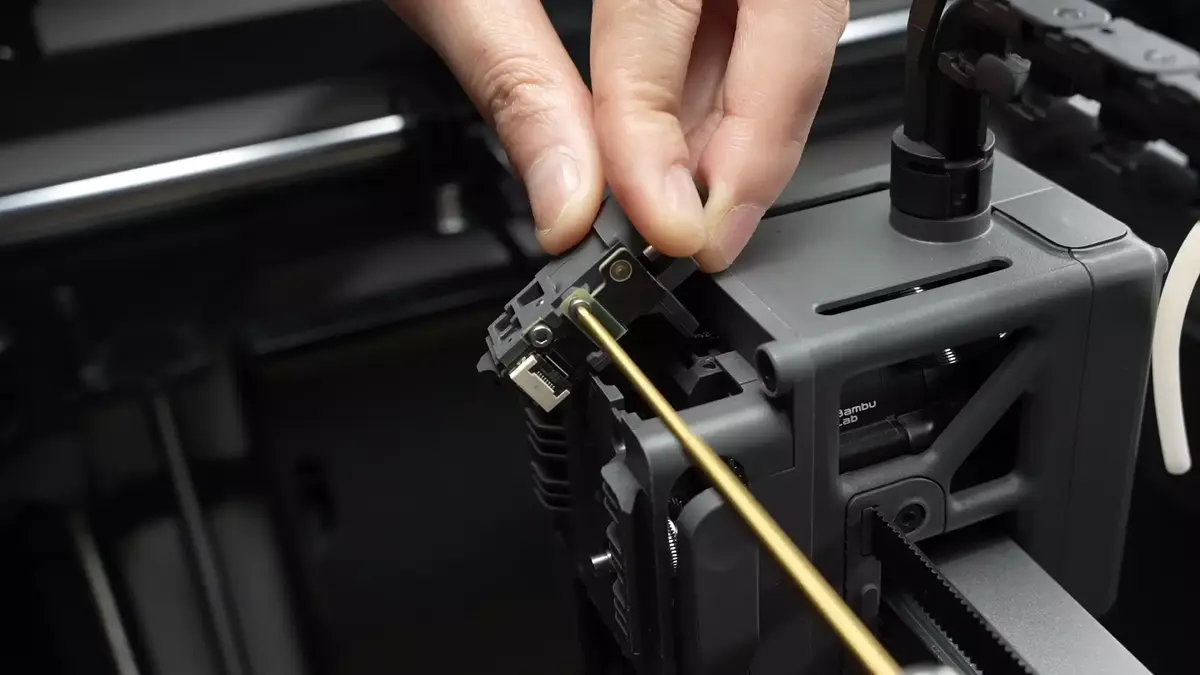

Trin 3: Afbryd ekstruder-filamentsensorens stik

Brug en H1.5 unbrakonøgle til at skrue filamentsensorens fastgørelsesskrue af, åbn klipsen og afbryd stikket.

Monteringsguide

Trin 1: Tilslut ekstruder-filamentsensorens stik

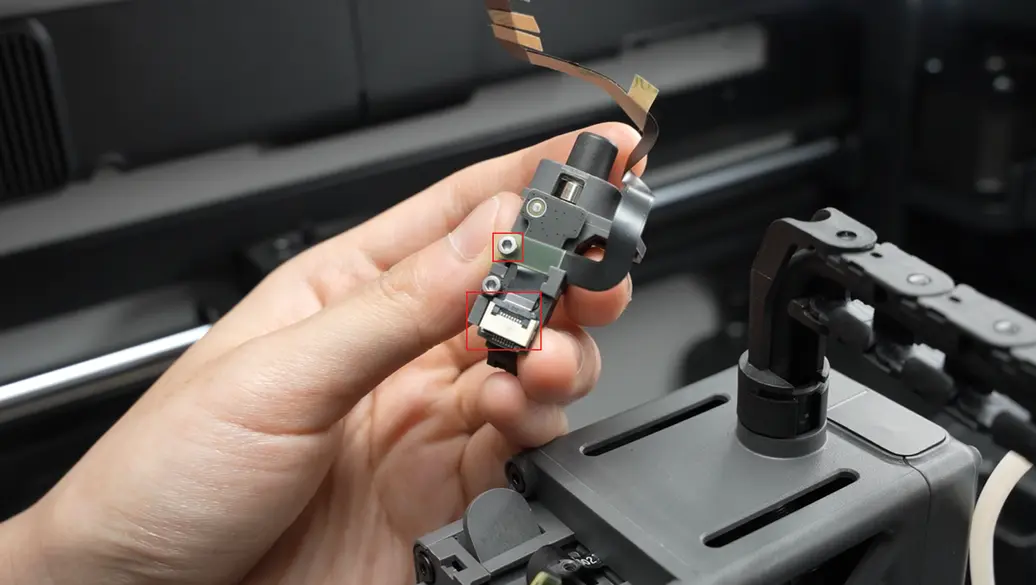

Den ekstruder-filamentsensor, du modtager, har et tilsluttet kabel, men kablet svigter normalt ikke. Derfor skal du gentage det forrige trin: skru skruen af og afbryd stikket på den nye reservedel.

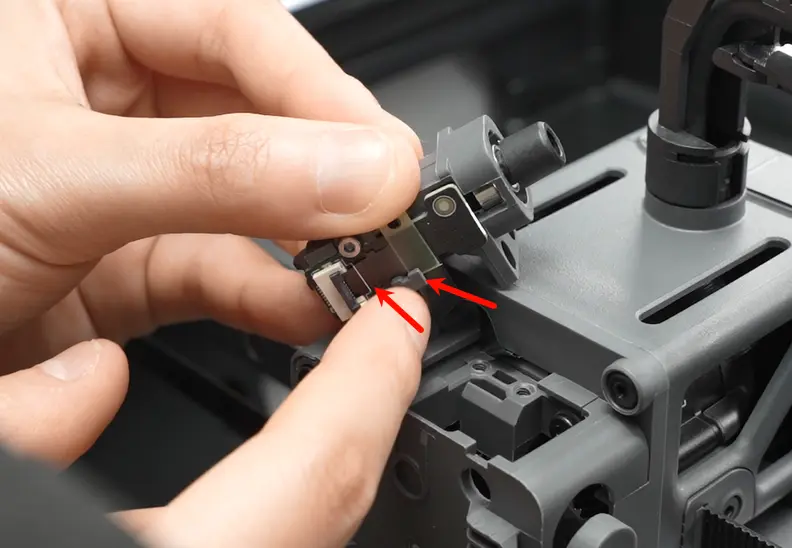

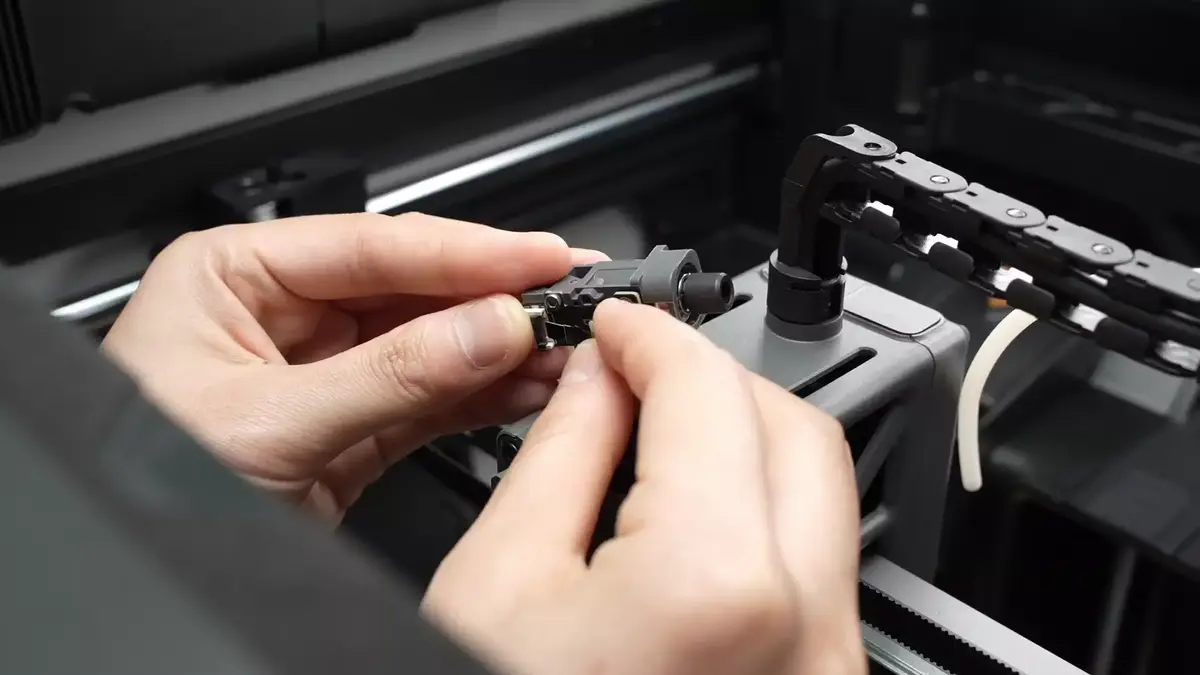

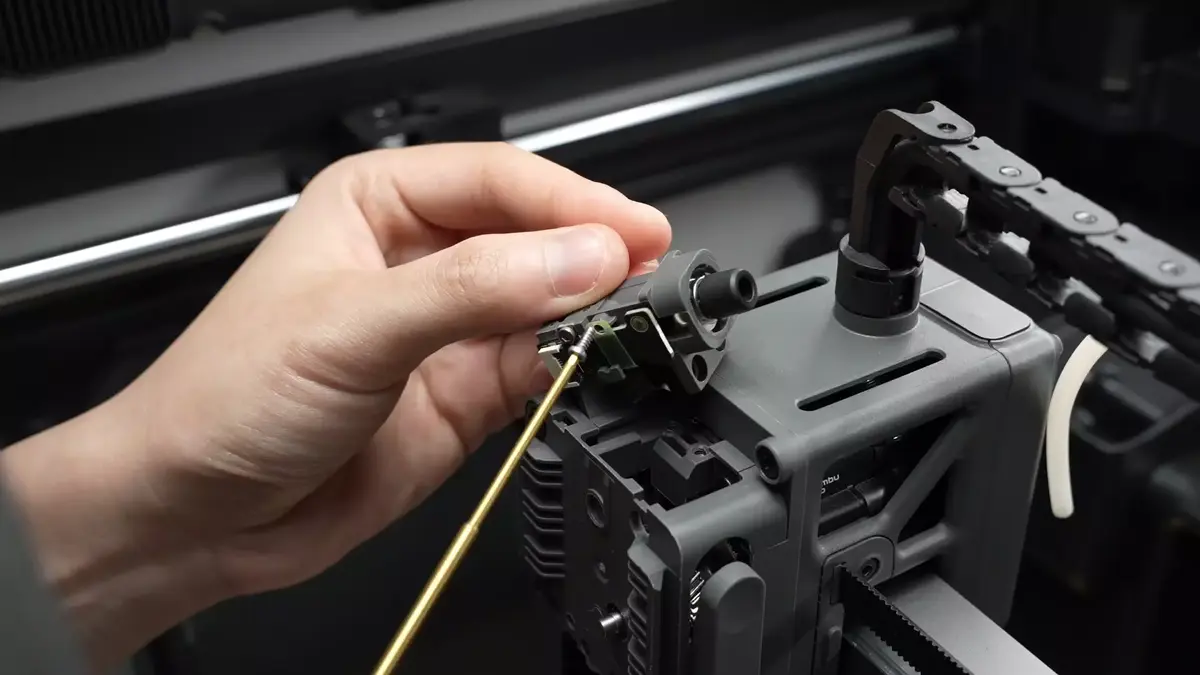

Sæt det gamle FPC-kabel fra ekstruder-filamentsensoren i og fastgør det med en skrue. Bemærk, at FPC-stikkortet skal sættes ind i klipsen, og at den hvide ledning på FPC-stikket skal flugte med den hvide ledning på PCB’en. Dette trin kræver tålmodighed, da det normalt ikke er nemt at få det sat korrekt i første forsøg.

Bemærk: Hvis du faktisk har brug for at udskifte kablet, skal du se wiki-siden om udskiftning af H2S ekstruderenhed. Fjern hele ekstruderenheden som vist for at få adgang til filamentsensorens kabel, så du kan fjerne det og udskifte det med et nyt.

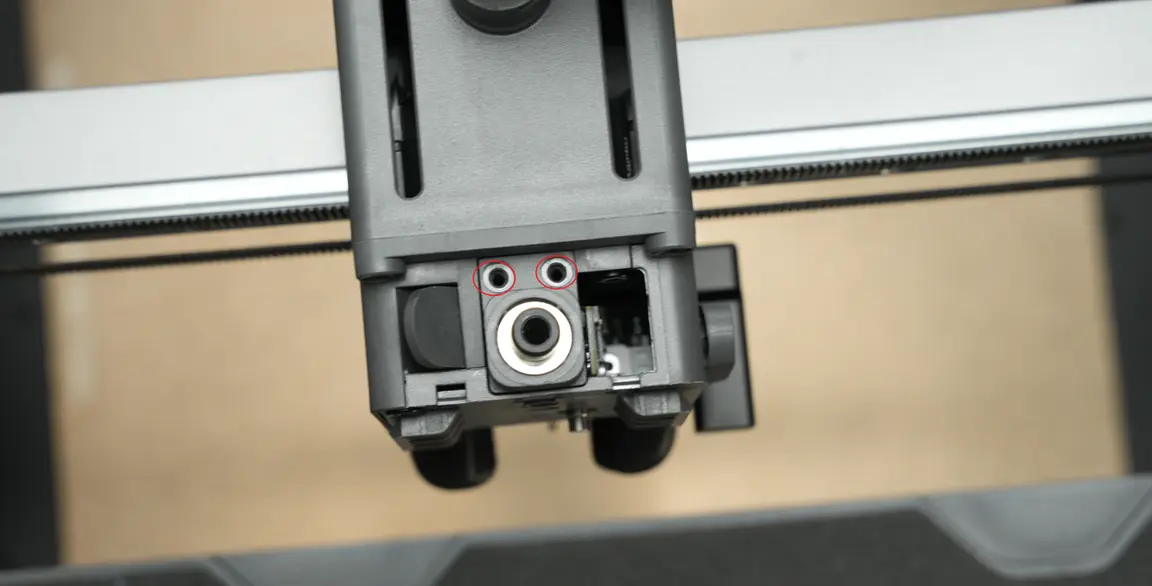

Trin 2: Monter ekstruder-filamentsensoren

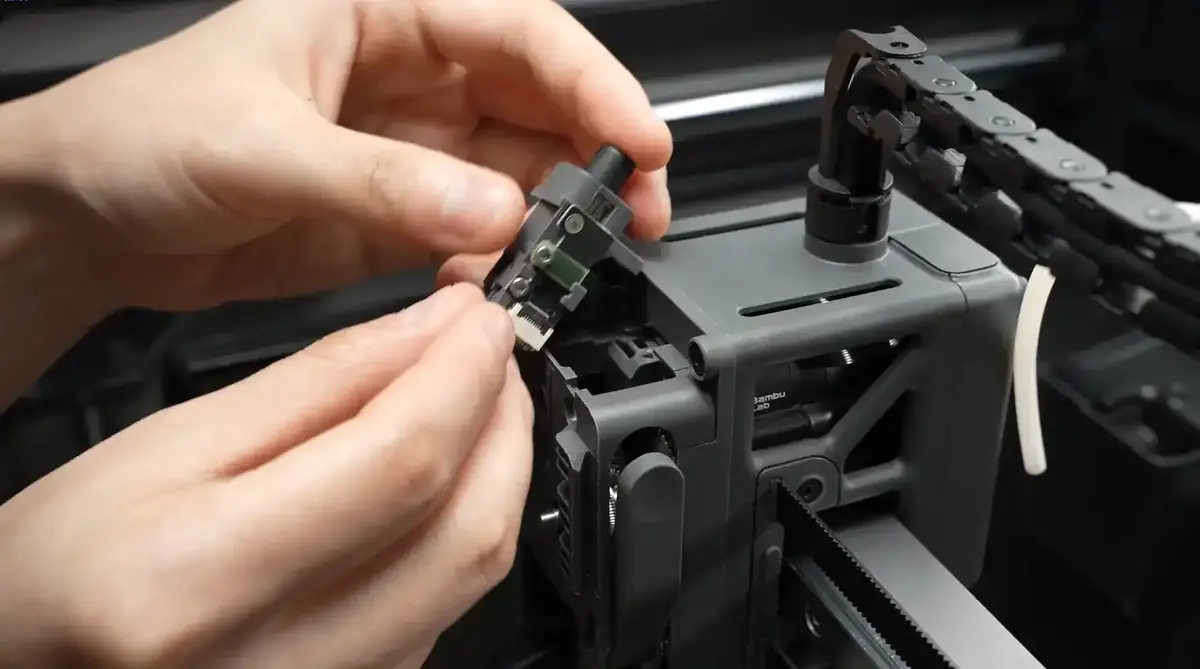

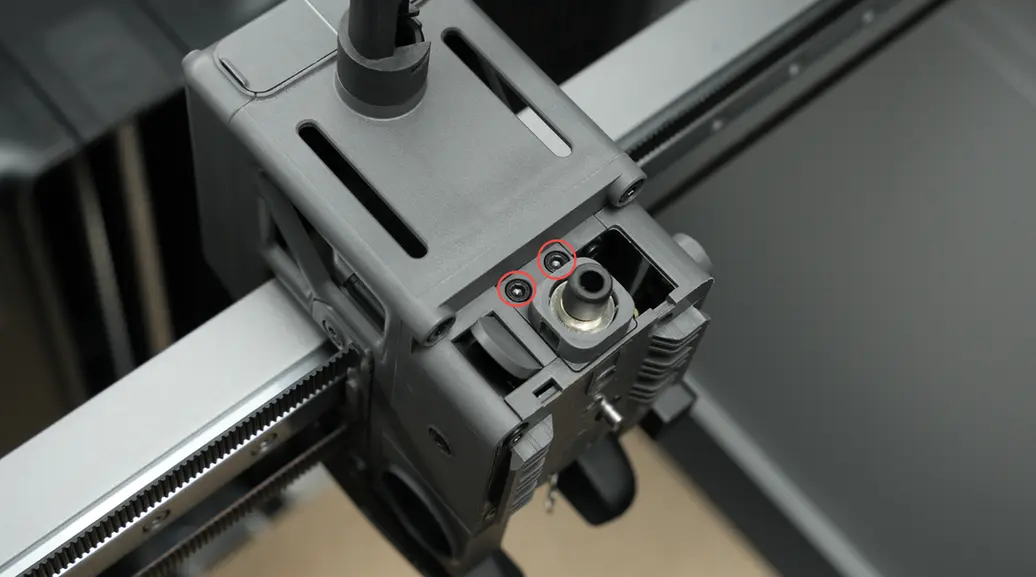

Monter filamenthubben. Sørg for, at det sorte FPC-kabel ikke er foldet, og at det ligger glat på den ledige plads. Skru derefter 2 skruer i for at fastgøre ekstruder-filamentsensoren.

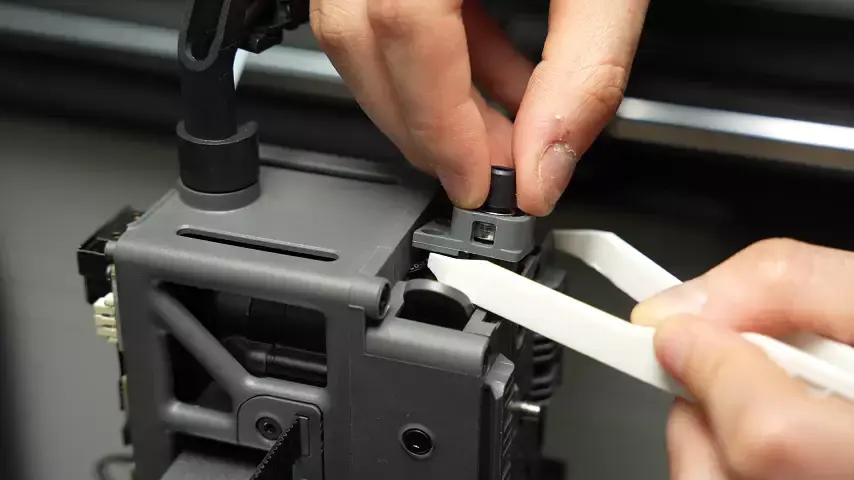

Vær ved monteringen forsigtig med ikke at klemme hall-kablet. Brug fingrene eller et plastværktøj til at flytte hall-kablet væk fra skruehullet. Før du spænder skruen, skal du kontrollere oppefra, at kablet ikke blokerer skruehullet.

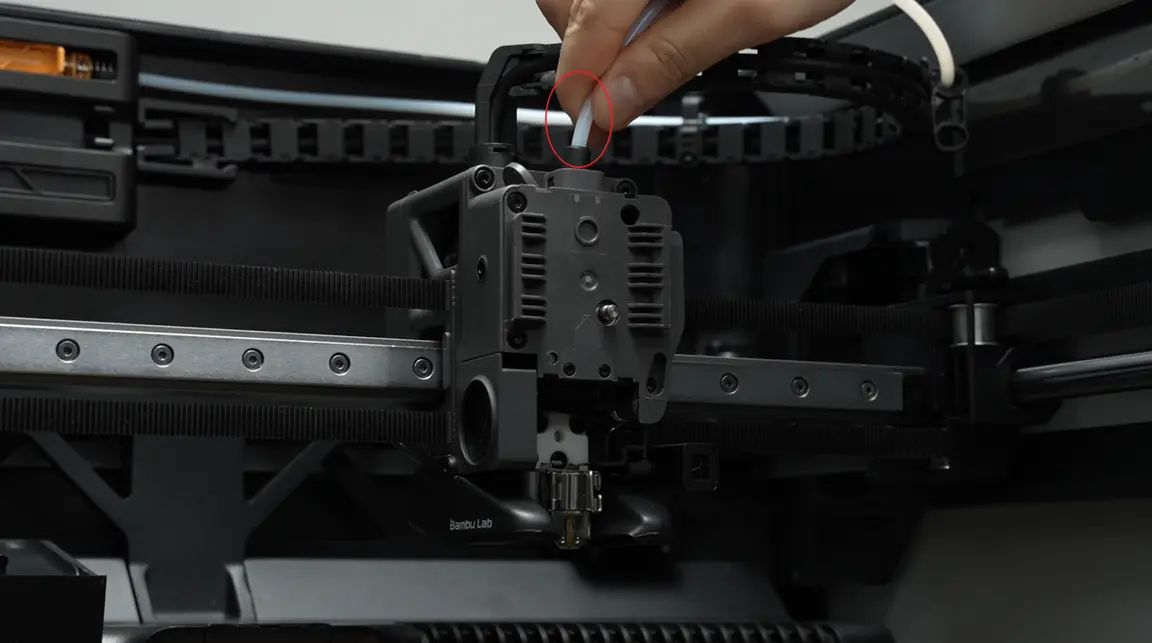

Trin 3: Tilslut PTFE-røret

Sæt PTFE-røret i.

Sådan kontrollerer du, at det er lykkedes

Tænd printeren igen og styr ind- og udlæsning af filament på skærmen for at kontrollere, at alt fungerer korrekt.
