Udskift extruder-enheden på H2S

Forholdsregler

Vær særligt forsigtig, når du fjerner extruder-enheden, så du ikke river fladkablet i stykker.

Extruder-enhed

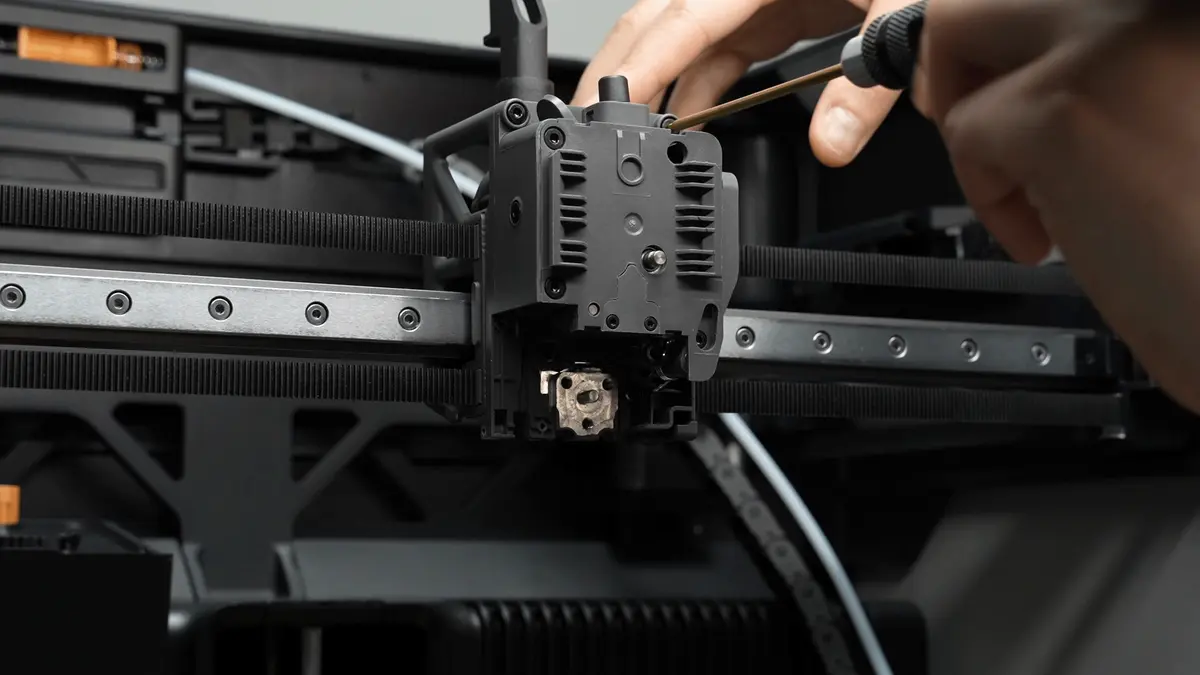

Hvirvelstrømsspolen er monteret på extruderen, over hotend. Efter korrekt montering er afstanden mellem spolen og hotendets køleribbe >=0,15 mm && <=0,5 mm.

Reservedelene omfatter følgende:

1. Extruder-enhed * 1

2. M2.5x5 * 2

3. BT3x12 * 2

4. BT2x6.5 * 2

Købslink (Bambu Lab Official Store): Extruder Unit for H2S

Hvornår skal den udskiftes

• Extruder-komponenten er beskadiget;

• Extruder-motoren er beskadiget

• Bambu Labs officielle tekniske support har bekræftet, at extruder-enheden skal udskiftes.

Værktøj og materialer

H2S extruder-enhed

• H1.5 unbrakonøgle

• H2.0 unbrakonøgle

• 30 minutter

Skrueliste til afmonterings- og monteringsprocessen

• Skrue A: 2 skruer over extruder-enheden: BT3x12
• Skrue B: 2 skruer under extruder-enheden: M2.5x5
• Skrue C: Skruer bag på komponentkøleblæseren (deles med bagdækslet) og toolheadets bagdæksel, i alt 3: BT2x6.5; skruerne til hvirvelstrømsspolen har samme størrelse, 2 stk. I alt 5 stk.
• Skrue D: Skruer i venstre og højre side af komponentkøleblæseren, i alt 2 stk.: BT2x5
• Skrue E: TH-printpladeskrue, i alt 3 stk.: BT2x5
• Skrue F: Hotend-blæserskrue, i alt 2 stk.: BT2x4

Sikkerhedsadvarsel

Vigtig påmindelse!

Inden du udfører vedligeholdelsesarbejde, skal du altid slukke for printerens strømforsyning, herunder vedligeholdelse på printerens elektroniske komponenter og toolhead-ledninger. Hvis du udfører sådanne handlinger, mens printeren er tændt, kan det give kortslutning, der kan skade elektroniske enheder og udgøre en sikkerhedsrisiko.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere komponenter som hotend og derved blotlægge ledninger og elektroniske komponenter. Hvis de kommer i kontakt med hinanden eller med andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt, kan der opstå kortslutning. Det vil skade printerens elektroniske komponenter og give andre problemer.

Derfor skal du altid slukke for printeren og afbryde strømforsyningen, før du udfører vedligeholdelse for at forhindre kortslutninger eller skader på printerens elektroniske komponenter og dermed sikre, at vedligeholdelsesarbejdet udføres sikkert og effektivt. Hvis du har spørgsmål til denne guide, så klik her for at indsende en ticket , så svarer vi hurtigt og hjælper dig.

Afmontér extruder-enheden

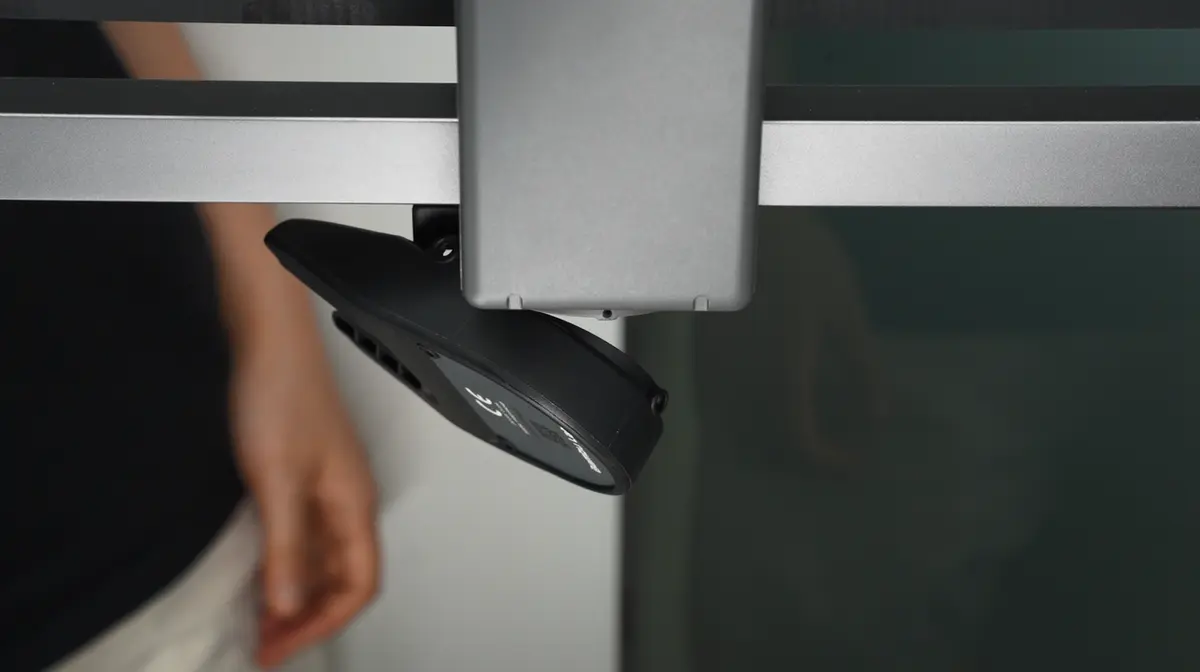

Trin 1: Løsn komponentkøleblæseren

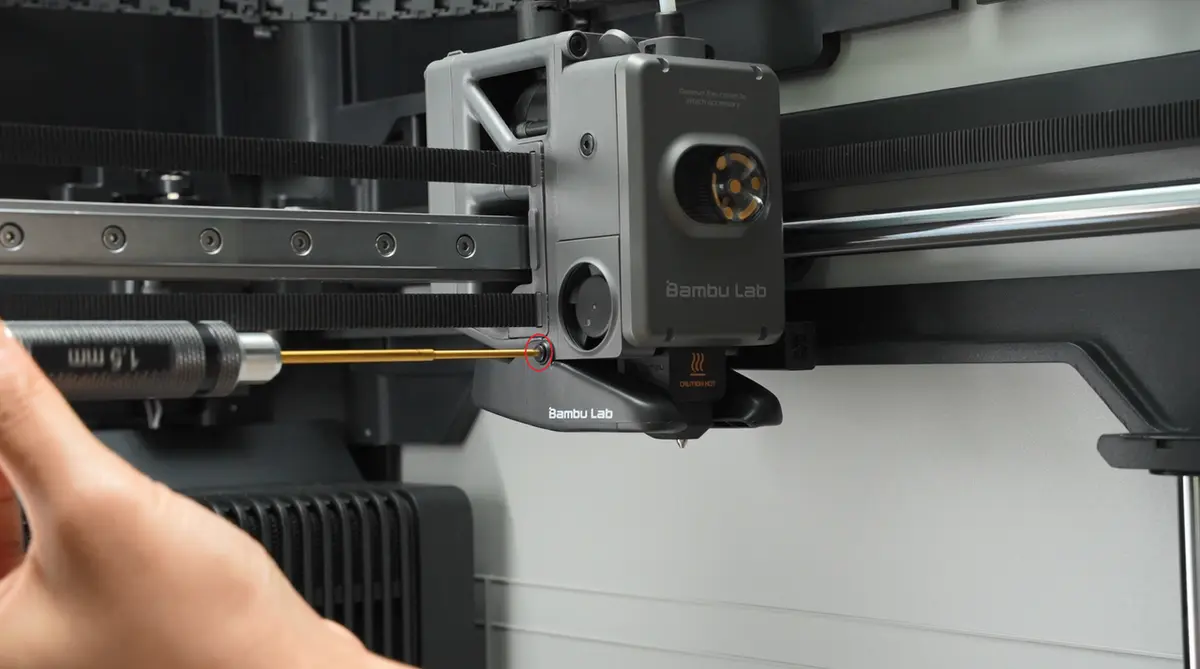

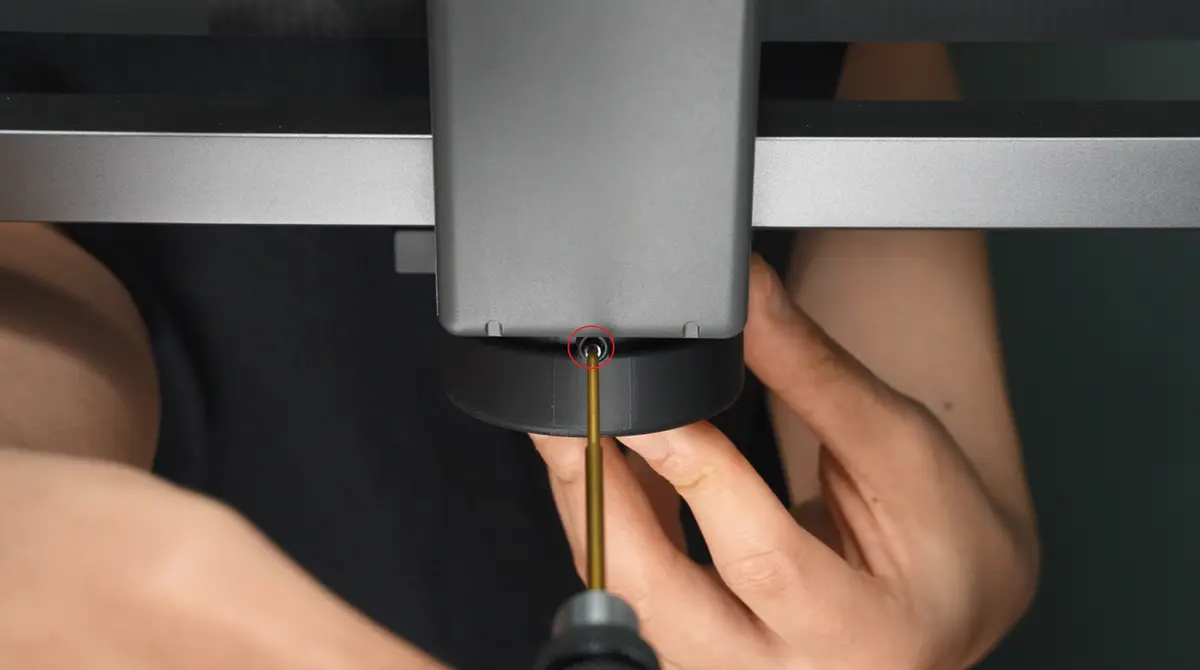

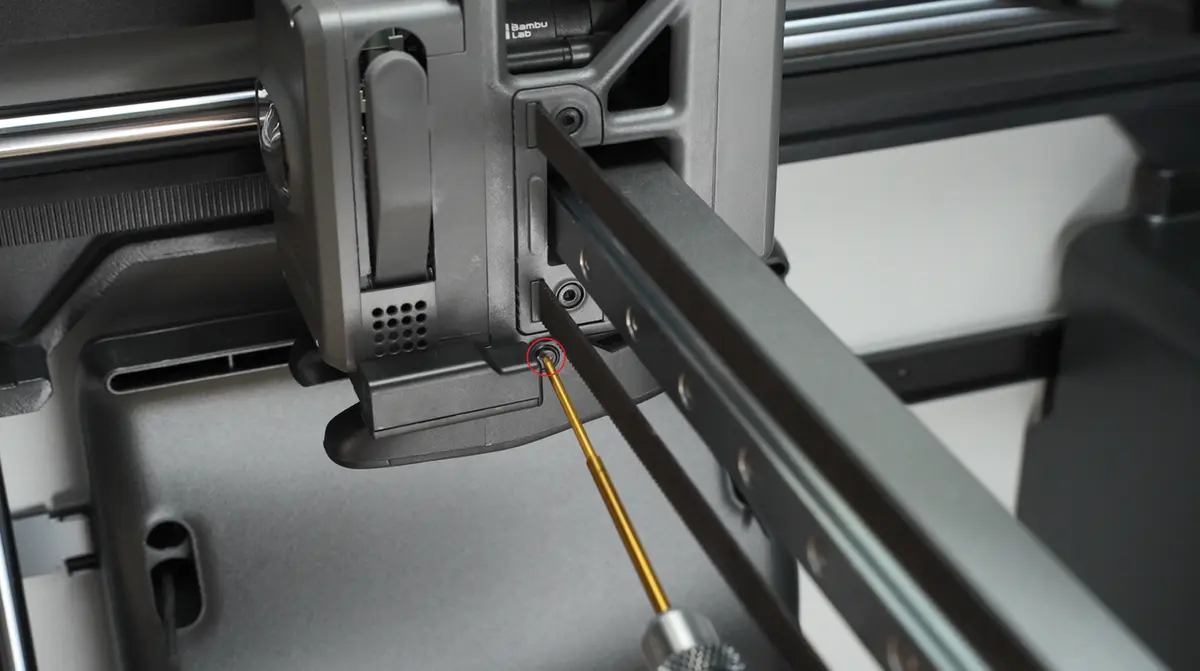

Skru de 3 skruer til komponentkøleblæseren ud, hvor 1 skrue bagpå er fastlåst sammen med toolheadets bagdæksel.

Trin 2: Løsn toolheadets bagdæksel

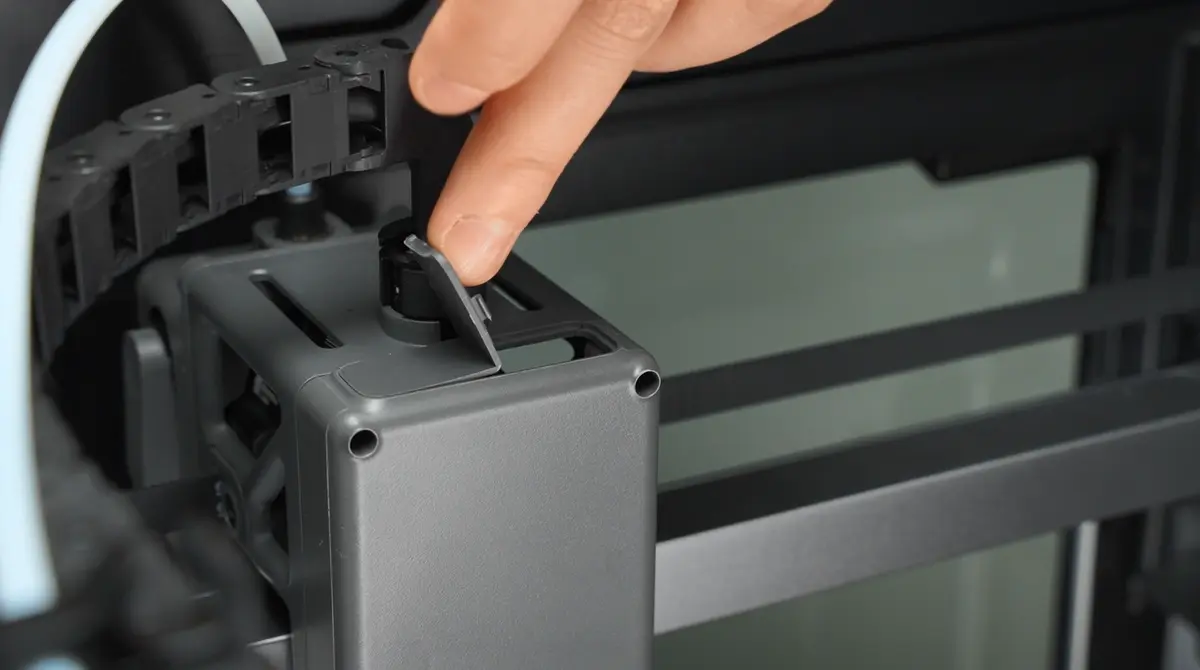

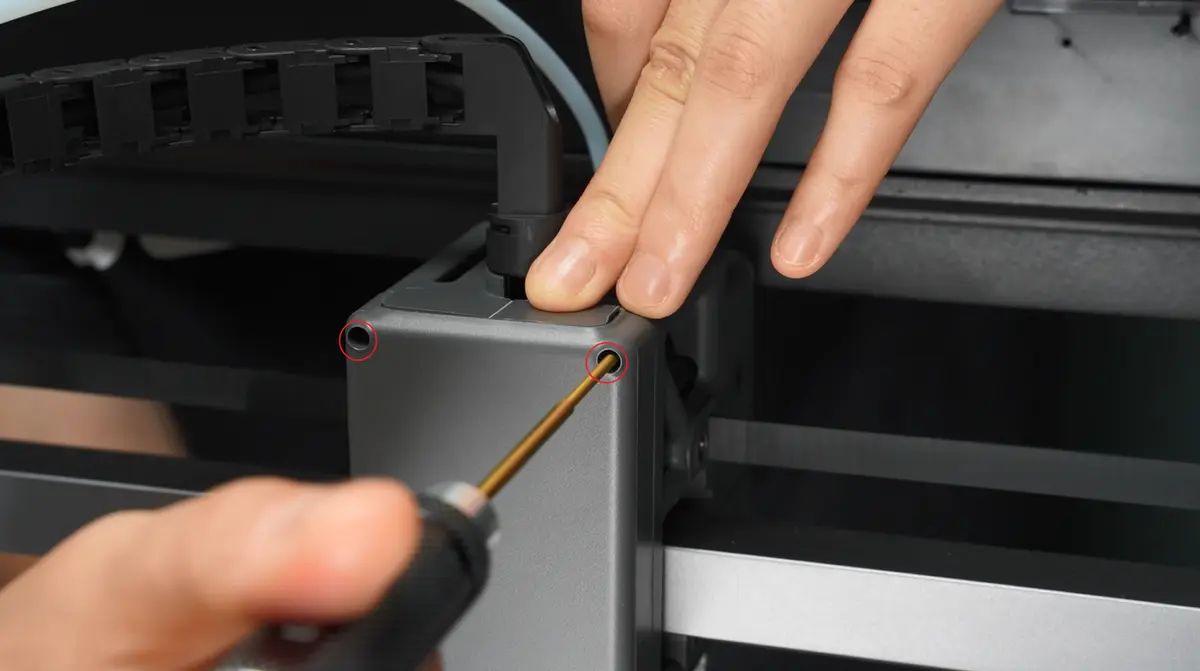

• Fjern de 2 skruer over toolheadets bagdæksel, og åbn moduldækslets afdækning;

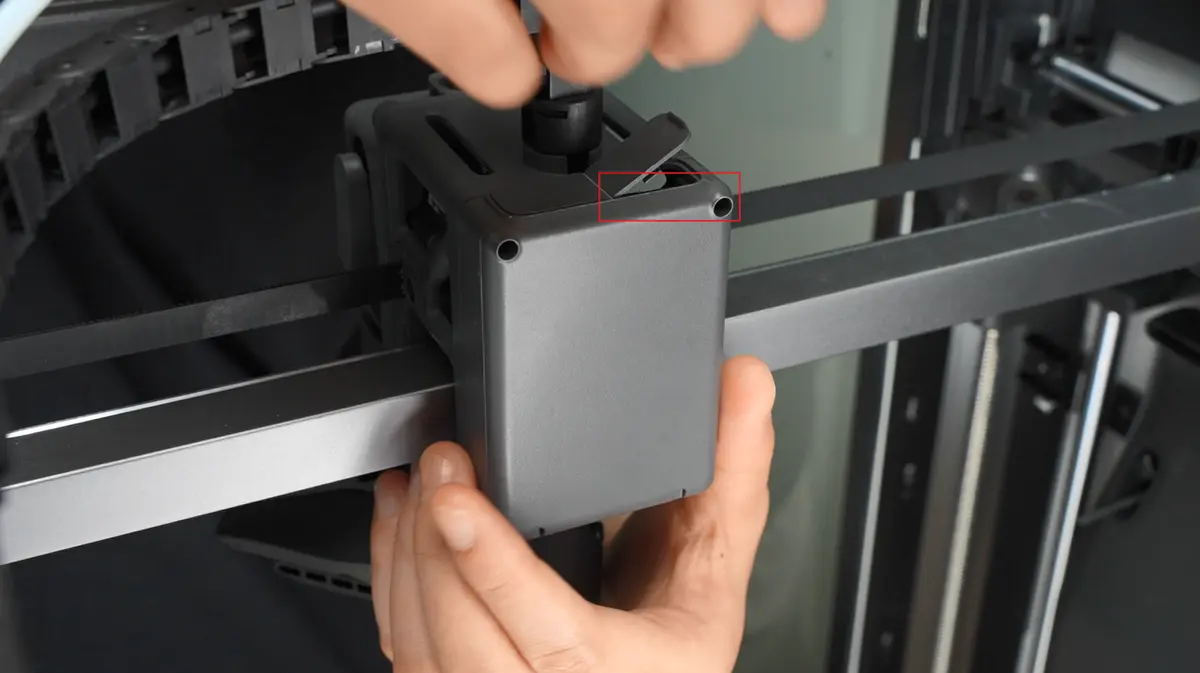

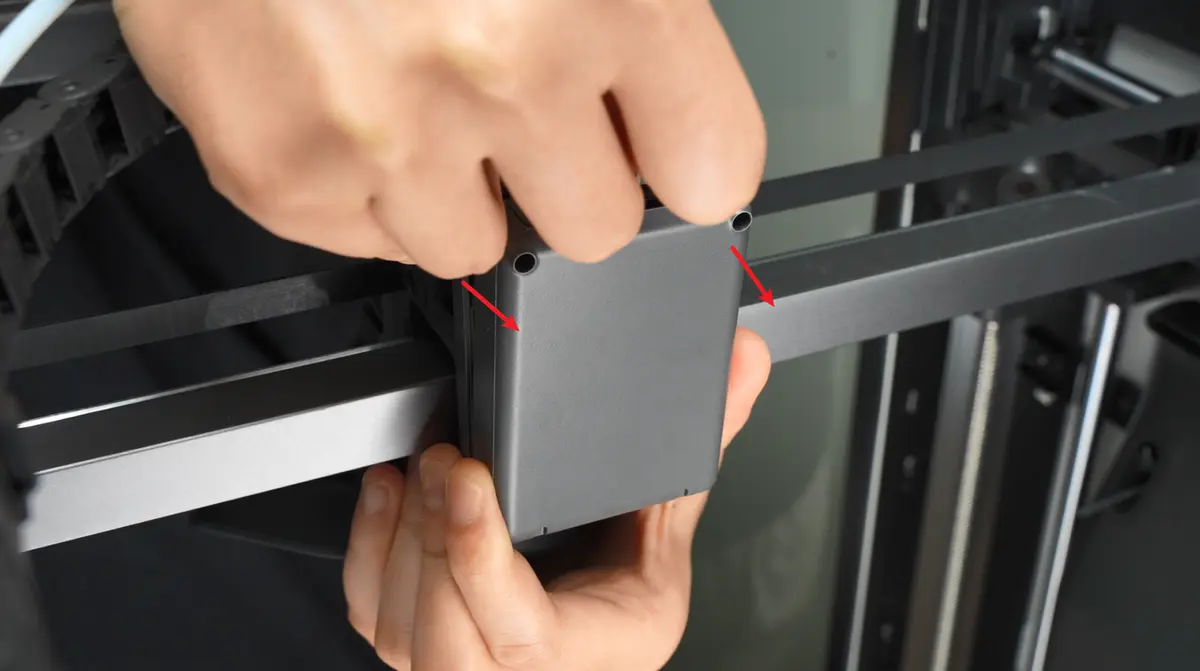

• Når du har åbnet afdækningen, kan du sætte fingeren ind, trykke forsigtigt fra indervæggen og skubbe toolheadets bagdæksel bagud.

Trin 3: Frakobl stikkene på TH-printpladen

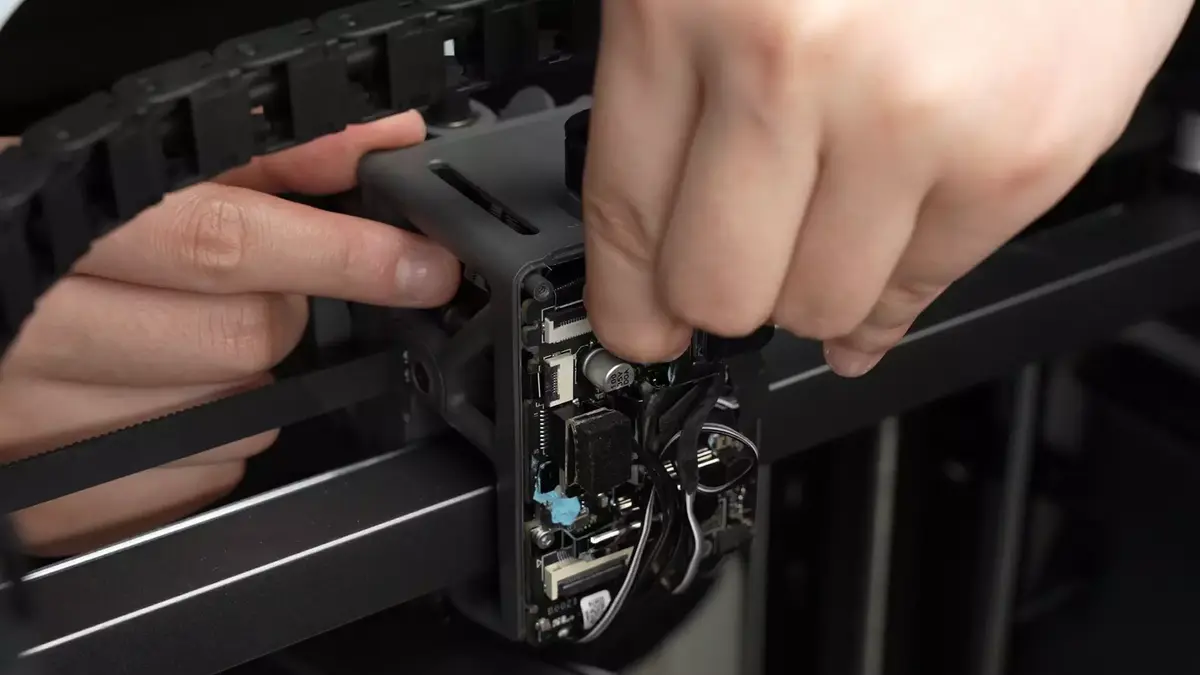

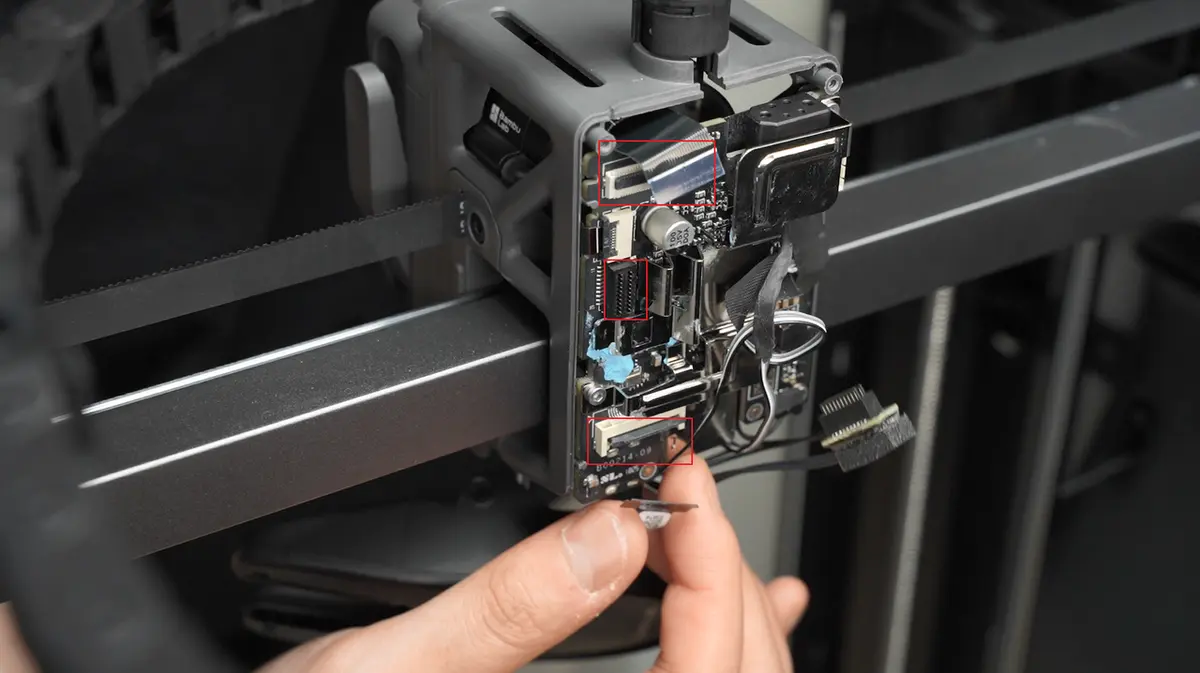

Frakobl extruder-motorstikket, hotendets varmeenheds-kabel og toolhead-kamerastikket på TH-printpladen i rækkefølge

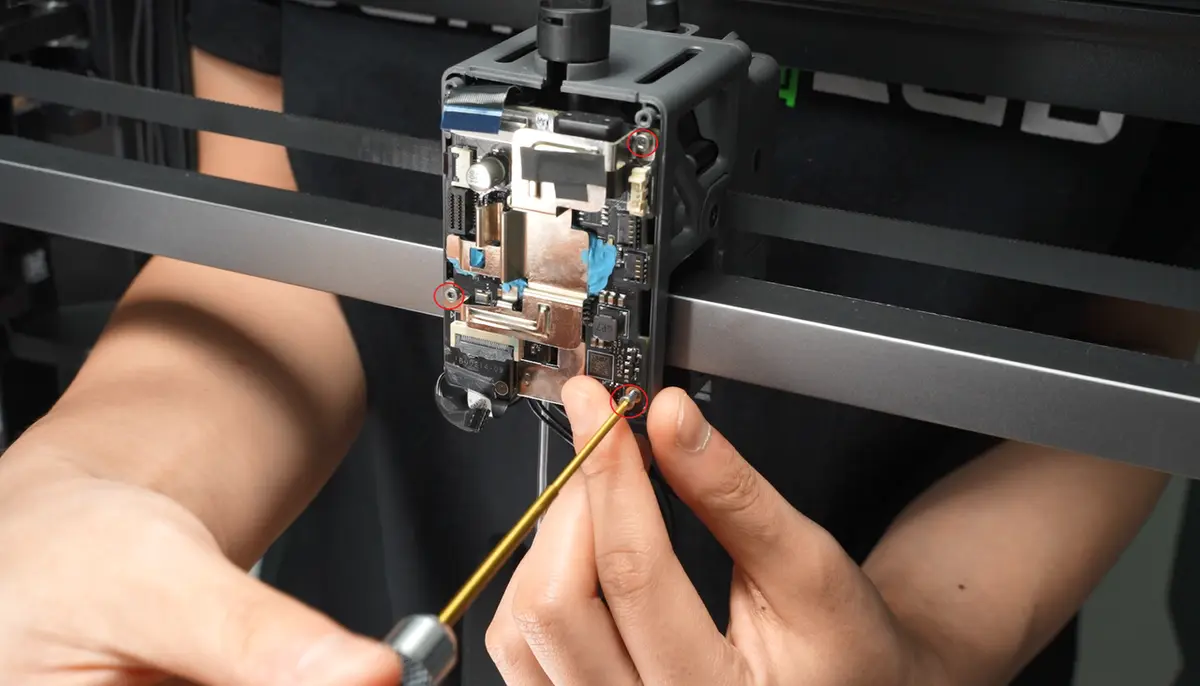

Skru de 3 skruer på TH-printpladen ud;

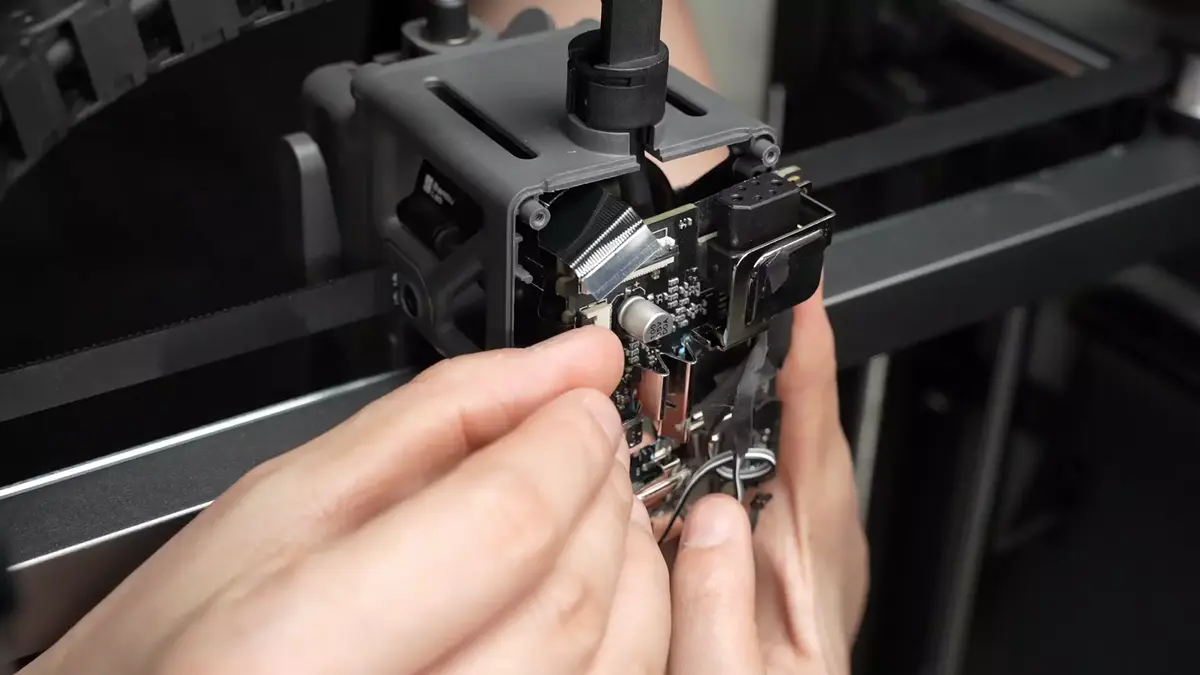

Flyt forsigtigt TH-printpladen (med fingrene mod køleribben, så den ikke falder af), skab plads nok til at frakoble extruderens filamentsensor-stik, og frakobl derefter stikket.

Trin 4: Fjern hotend

Følg denne guide for at fjerne hotend (klik her for at gå videre)

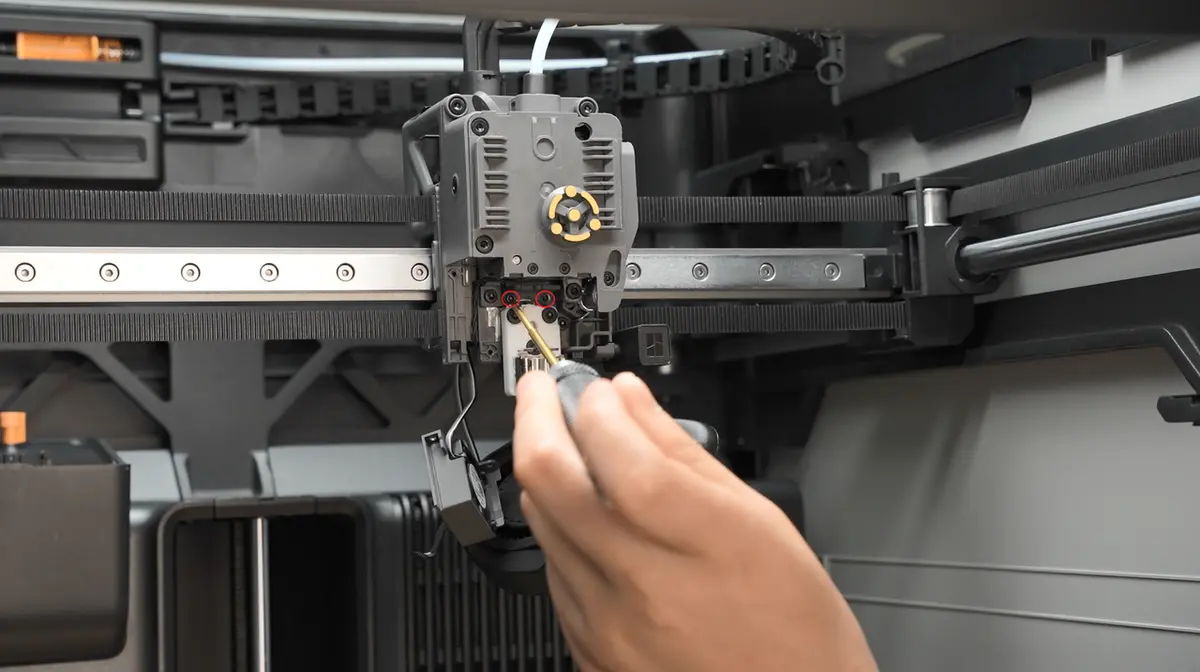

Trin 5: Fjern hotend-blæseren og hvirvelstrømsspolen

• Bemærk: I dette trin kan du lade stikkene til hotend-blæseren og hvirvelstrømsspolen blive siddende tilsluttet på TH-printpladen og kun løsne skruerne til hotend-blæseren og hvirvelstrømsspolen for at trække kablerne, der sidder fast på extruder-enheden, ud.

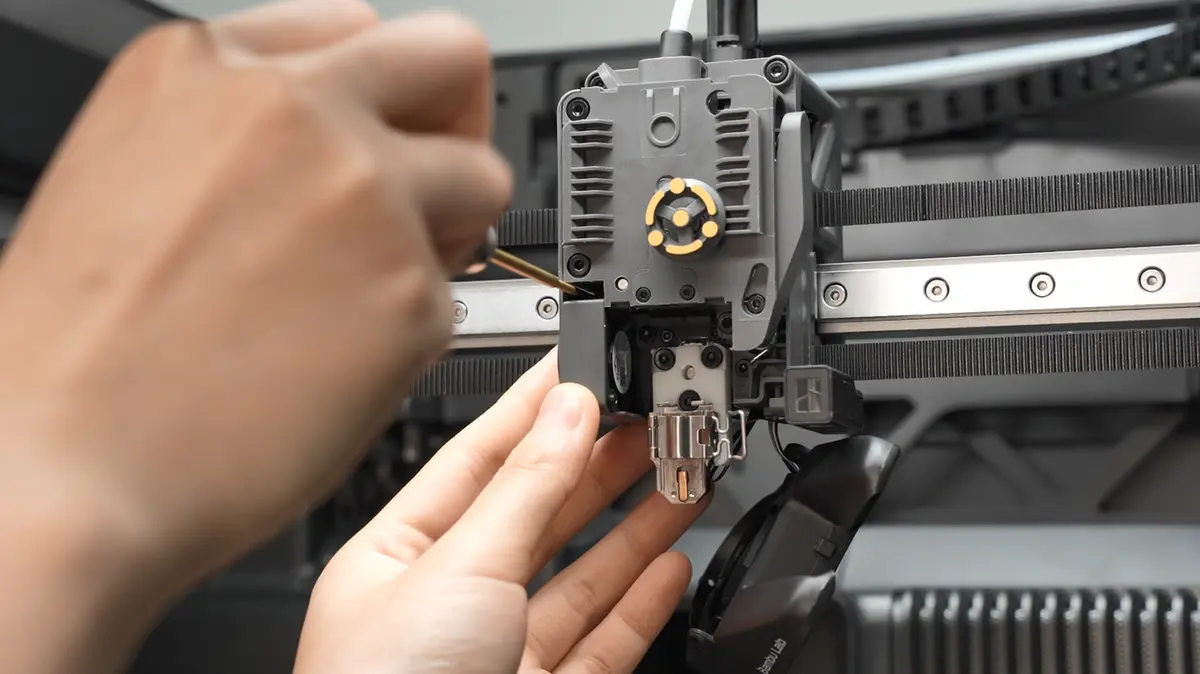

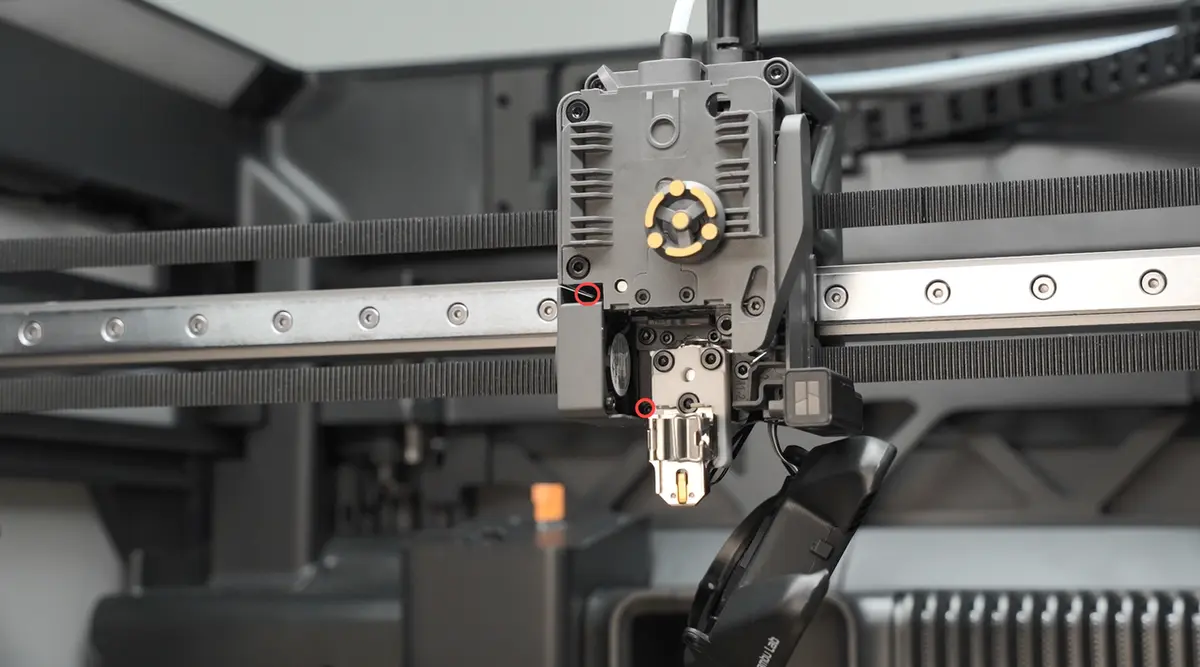

• Fjern de to skruer til hotend-blæseren, og tag hotend-blæseren ud;

Trin 6: Fjern extruder-enheden

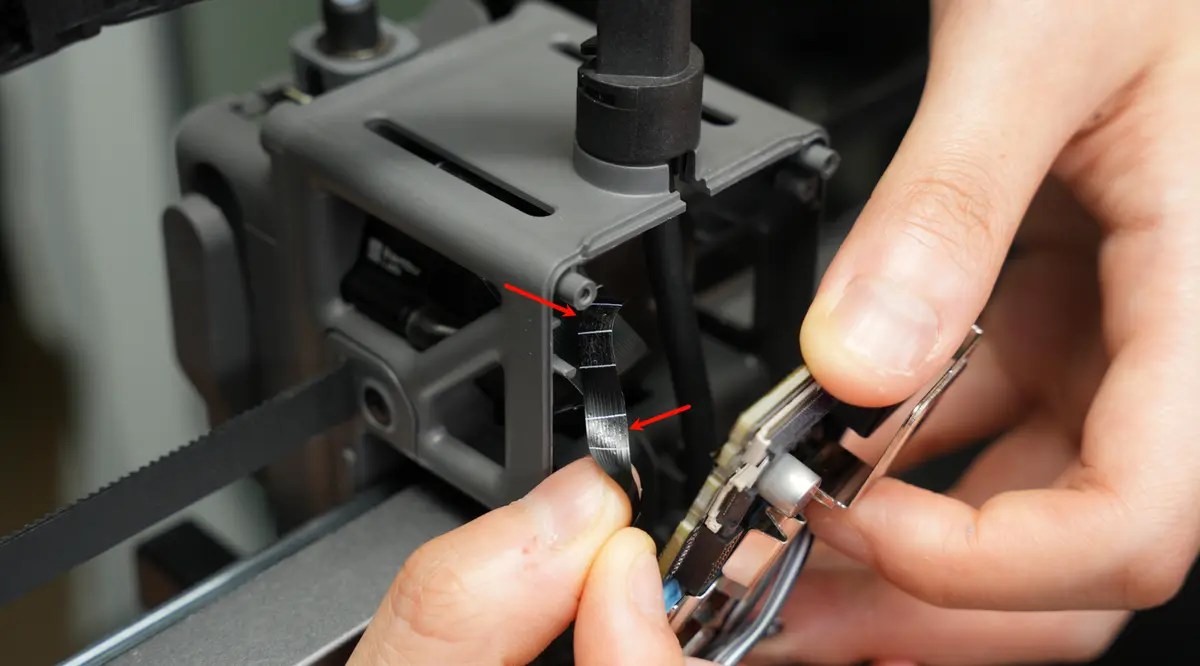

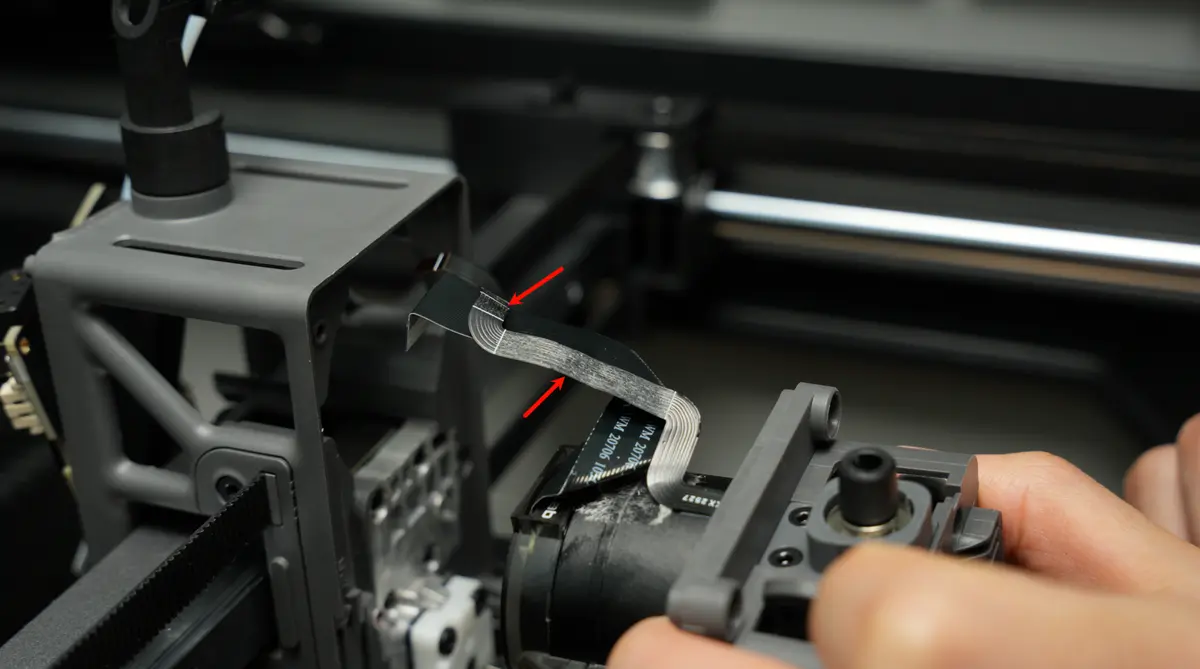

På grund af tapebagbeklædningen på fladkablet til extruderens filamentsensor og dets 90-graders bøjning skal du være særligt forsigtig, når du fjerner extruder-enheden, så du ikke river fladkablet i stykker.

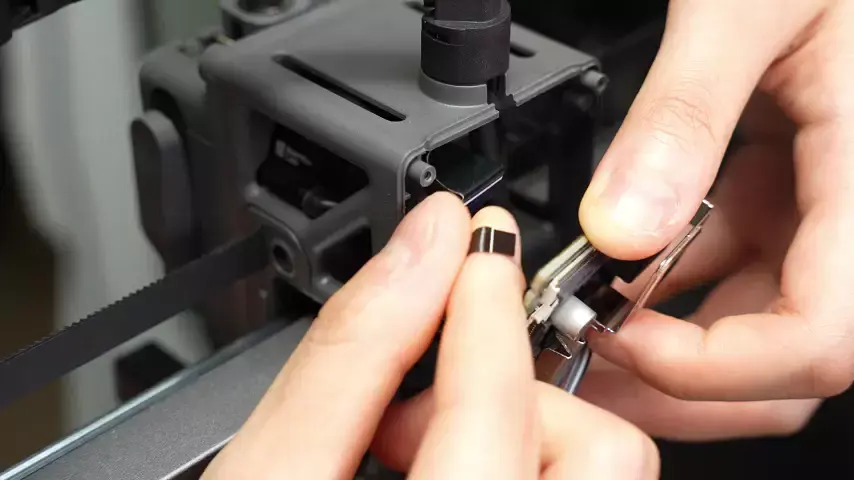

Riv fladkablets tapebagbeklædning af i modsat retning af midterrammen.

Fjern de fire extruder-skruer, der er vist på illustrationen

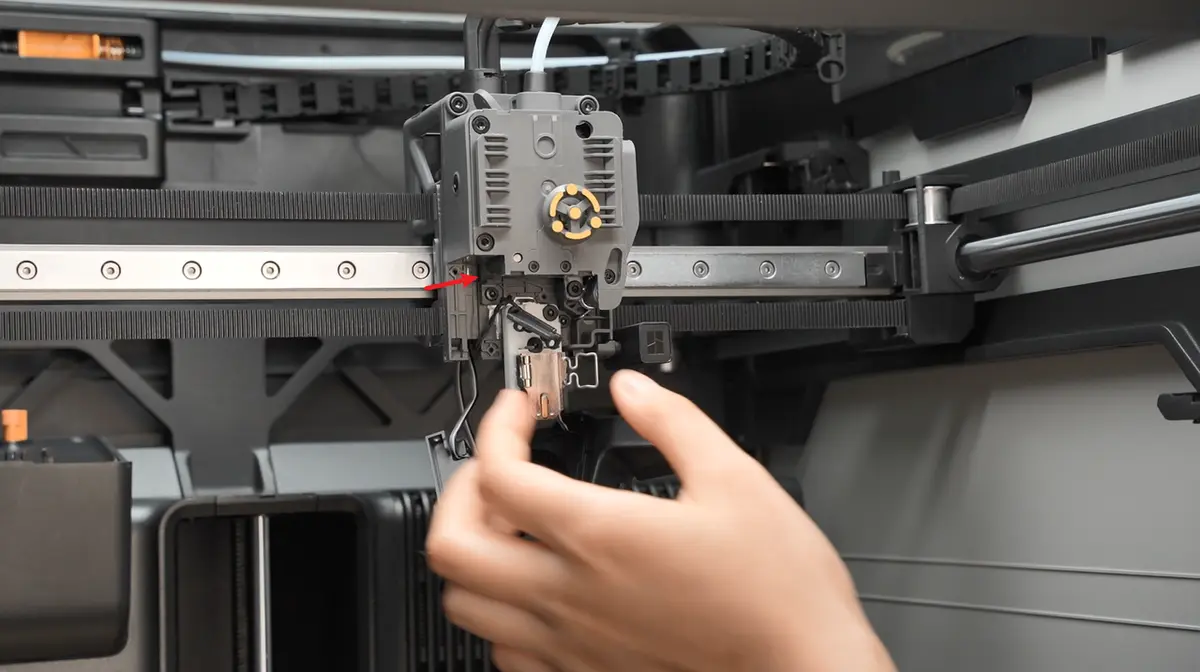

Hvis filamentsensor-kablet på bagsiden sidder fast på den midterste plastramme, kan du først flytte kablet for at skille det fra midterrammen. Hvis det øverste motorkabel er i vejen, kan du trykke det ned med et plastværktøj.

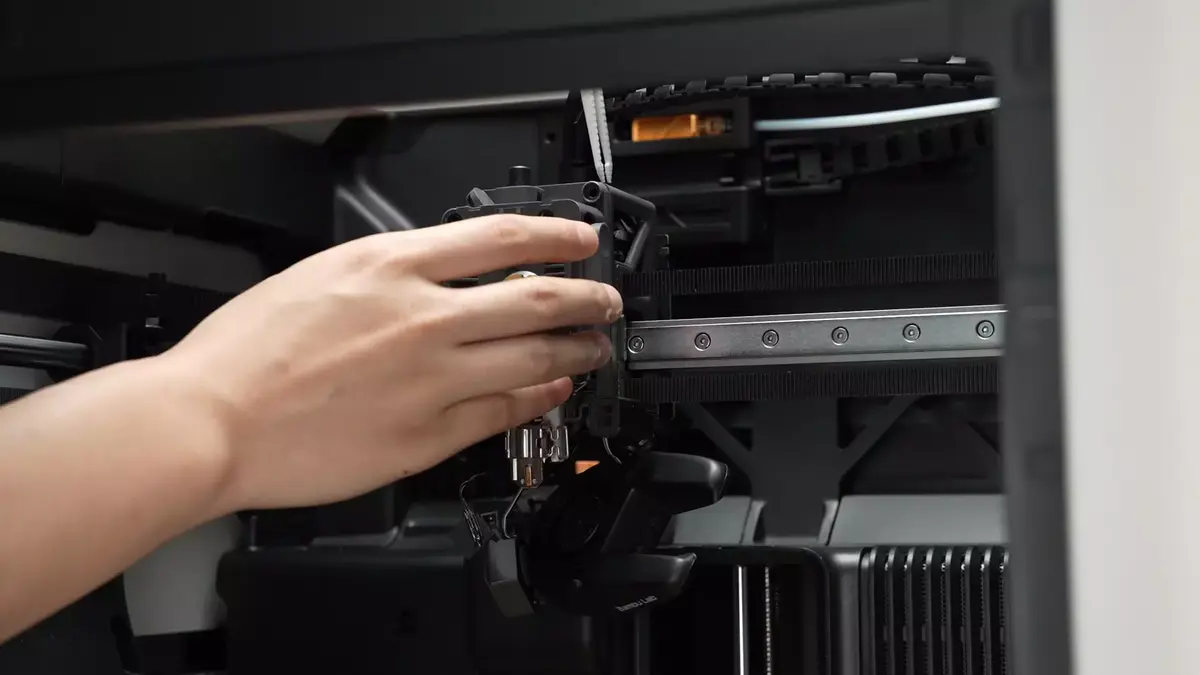

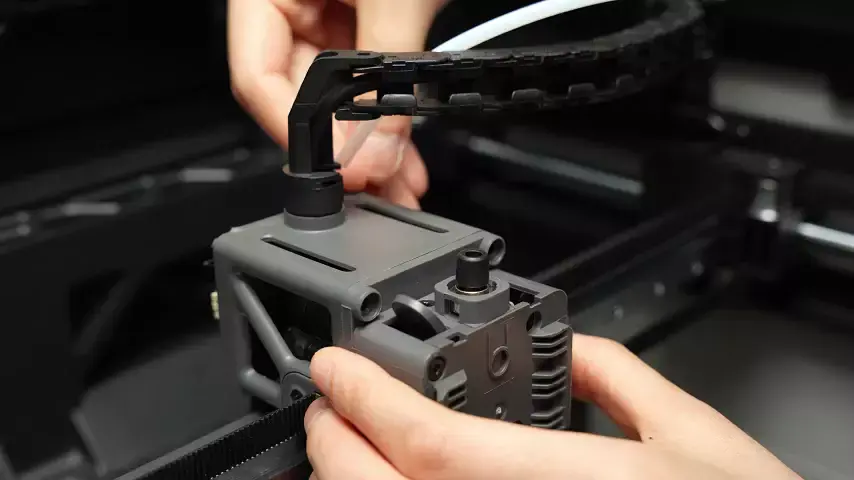

Vip extruderen fra side til side, og træk extruder-enheden ud forfra.

Hvis fladkablet til extruderens filamentsensor eller motorkablet er i vejen, så tryk forsigtigt ned med fingrene eller et plastværktøj; træk ikke med magt.

Montér extruder-enheden

Trin 1: Montér den nye extruder-enhed

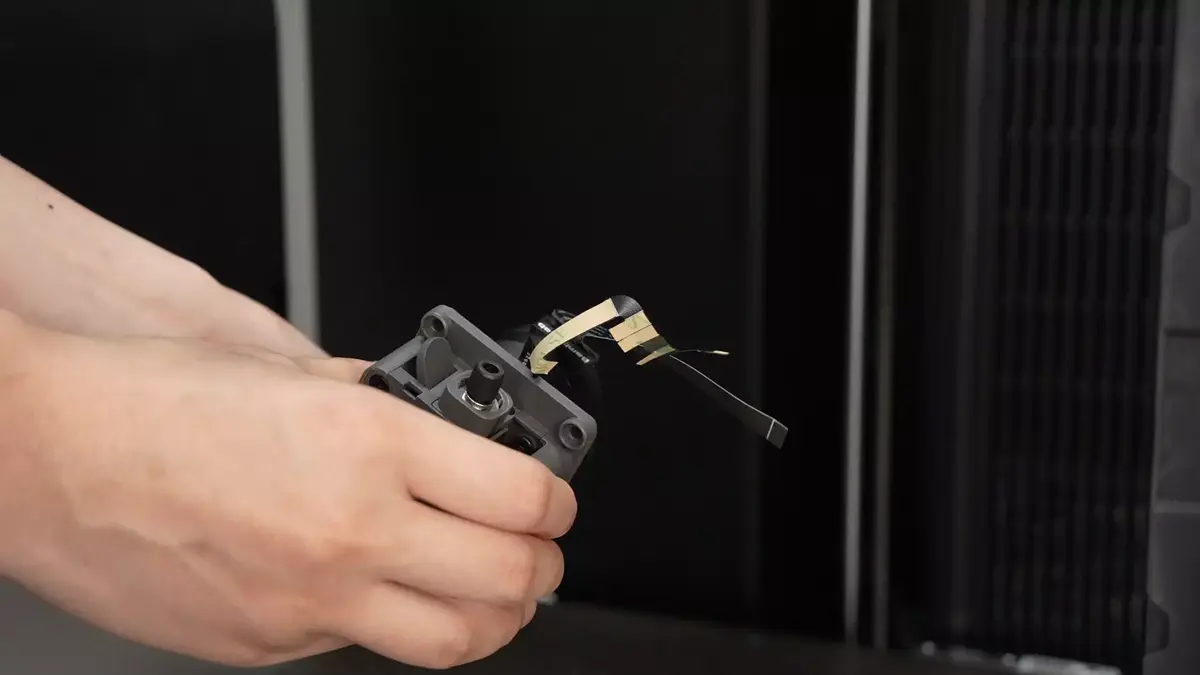

Som vist på det animerede billede skal du folde kabelbundtet på den nye extruder-enhed (du kan også se foldemærkerne på den gamle extruder-enhed, du fjernede), og trække beskyttelsesfilmen af klæbebagsiden

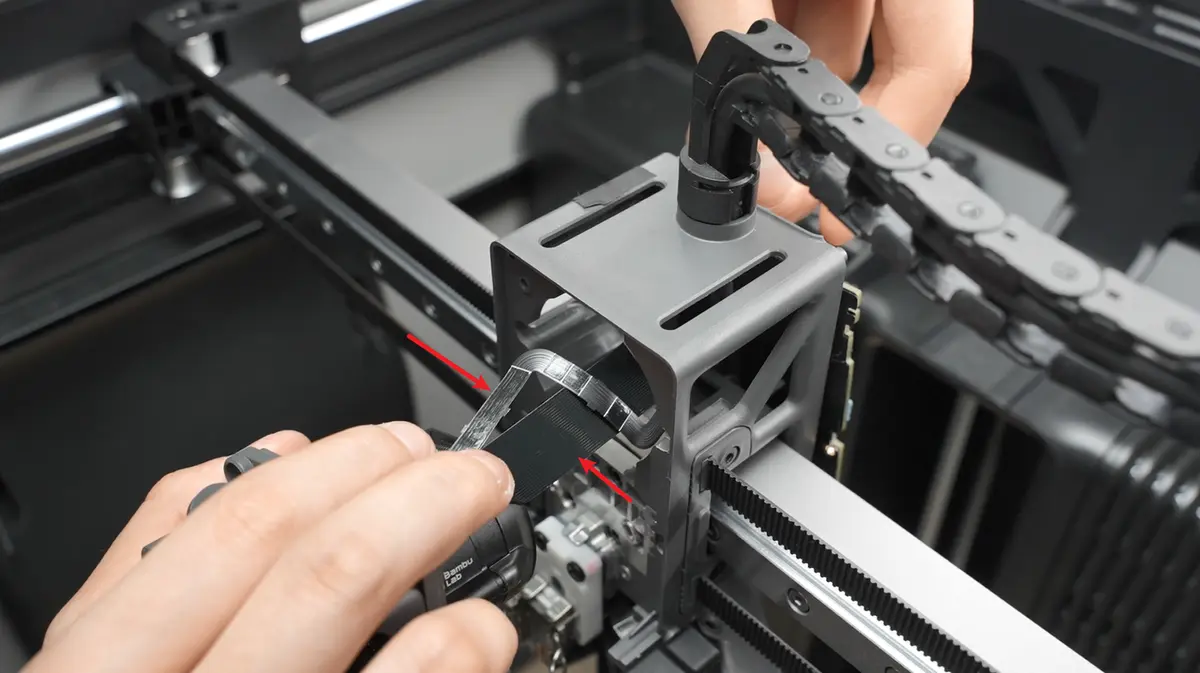

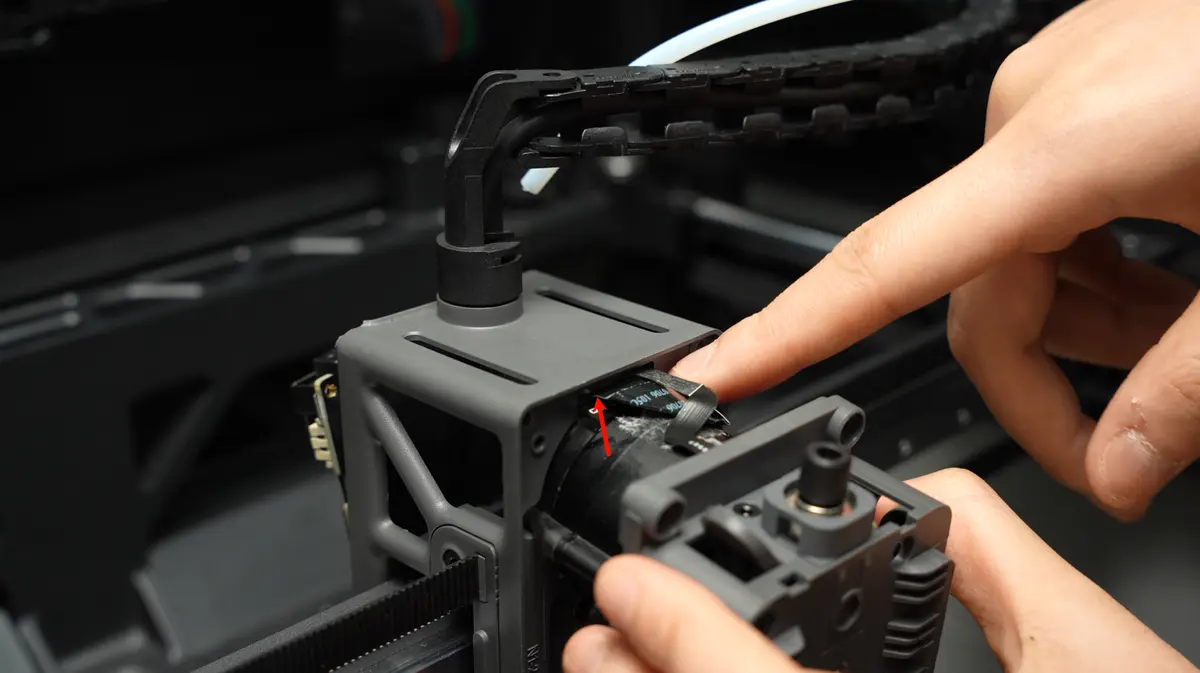

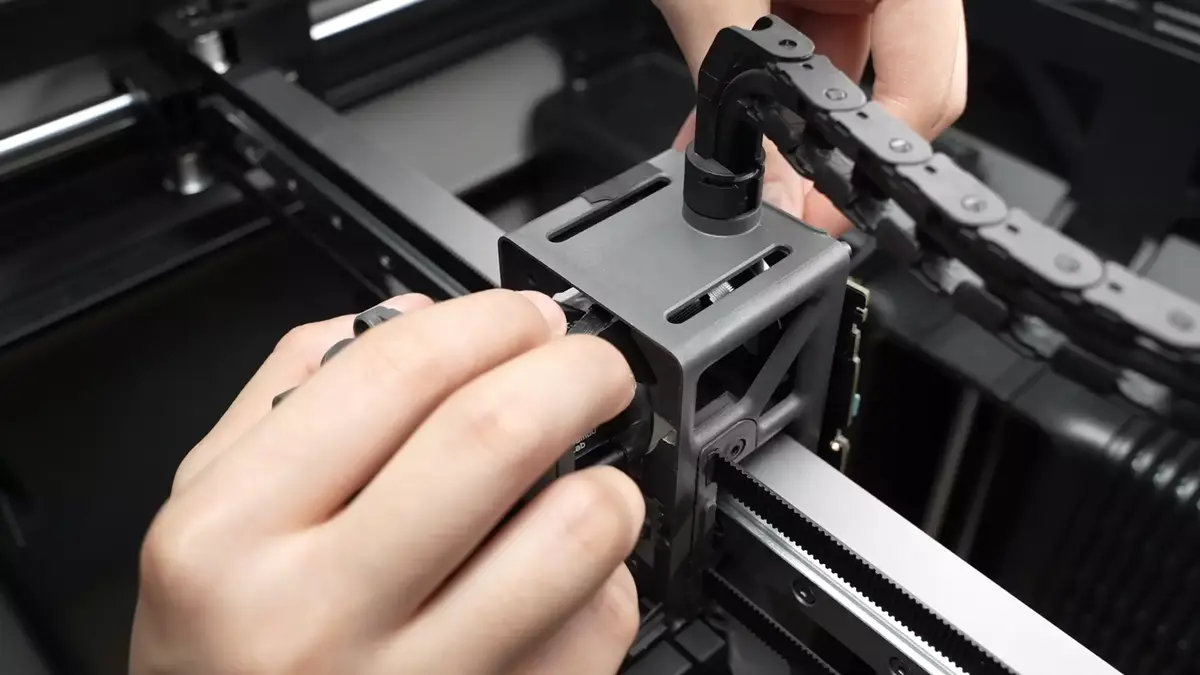

Med extruderens filamentsensor-kabel øverst og extruder-motorkablet nederst sætter du extruder-enheden ind i toolheadets midterramme.

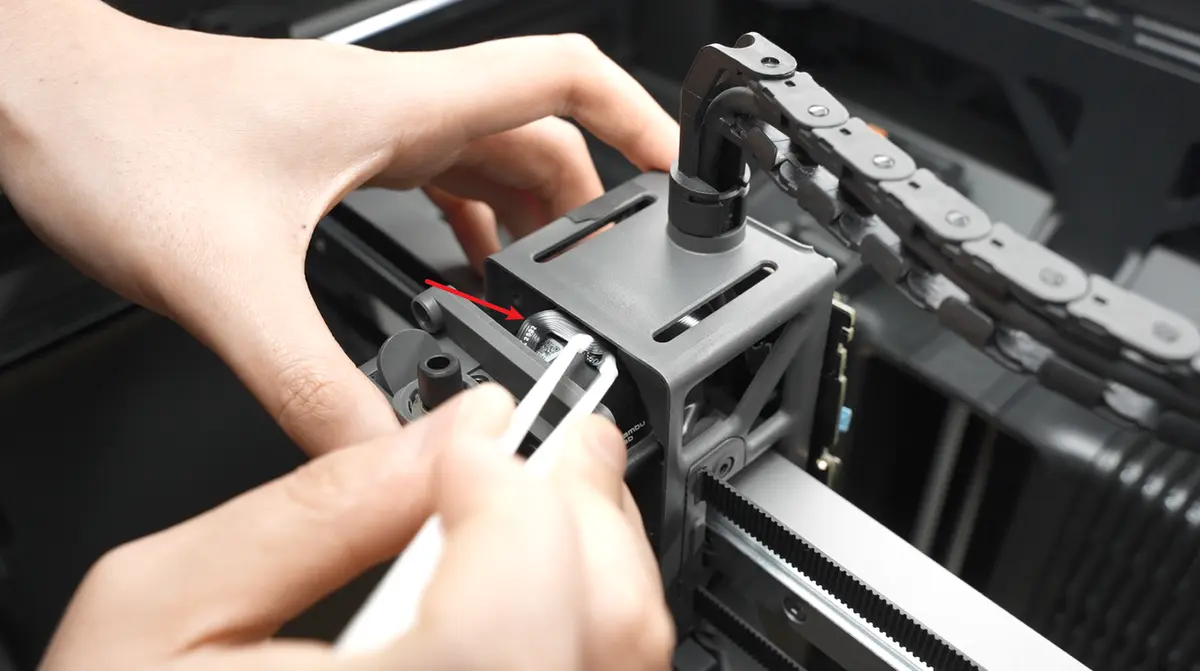

Hvis kablet løfter sig her, så fladgør det med et plastværktøj, inden du fortsætter med at skubbe det fremad, så du undgår at beskadige kablet.

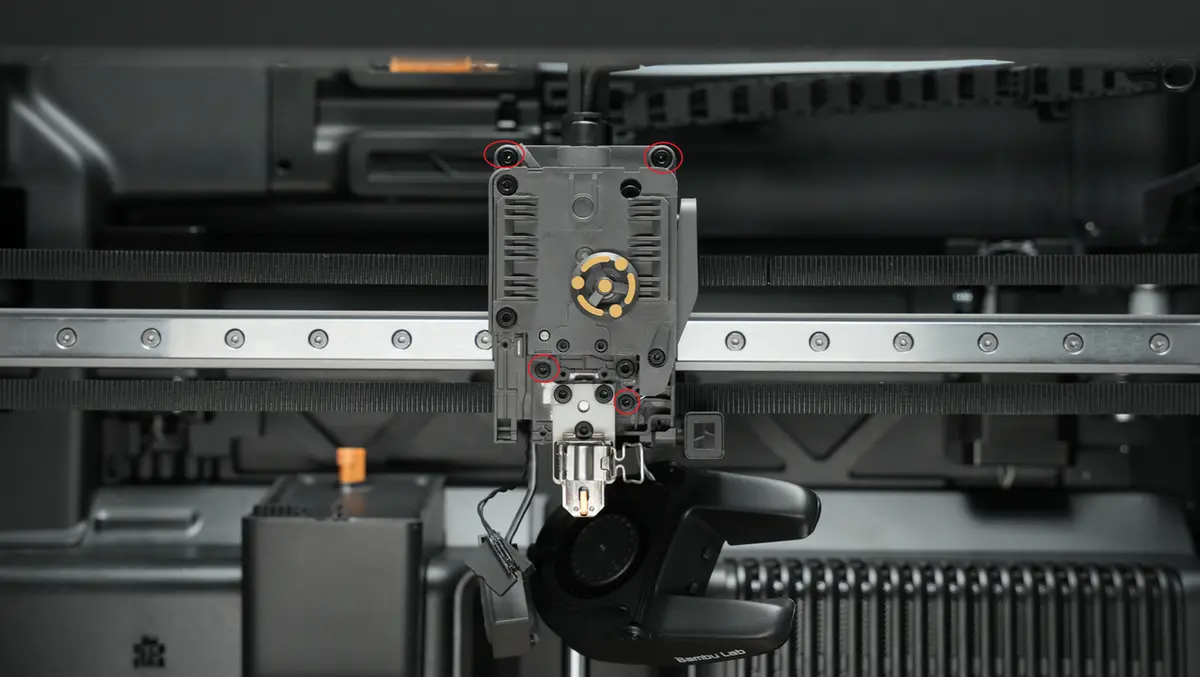

4 skruer fastlåser extruder-enheden

Trin 2: Montér hvirvelstrømsspolen og hotend-blæseren

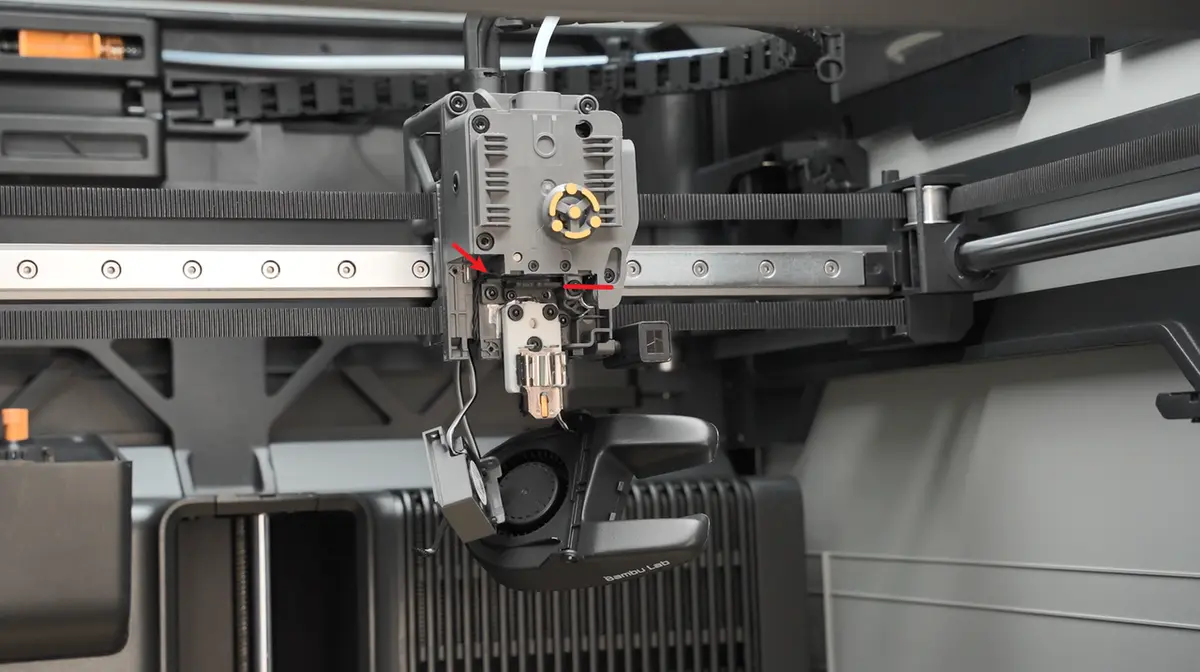

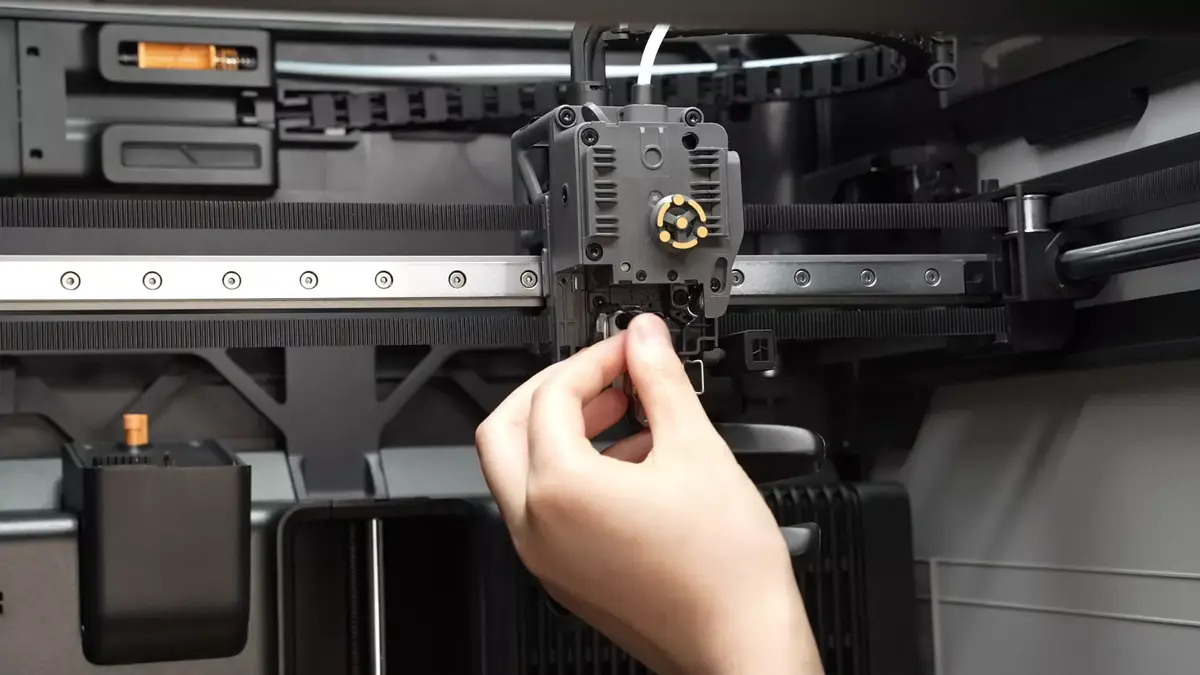

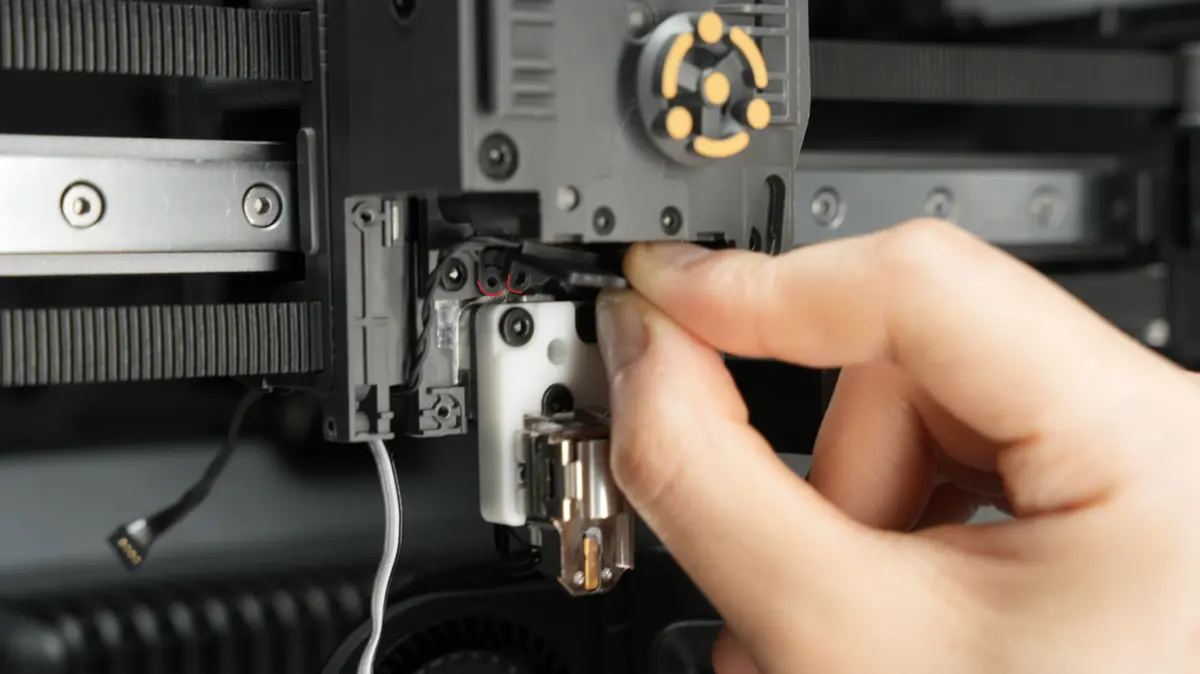

Placér skruehullerne ud for hinanden, sørg for, at buerne på de to strukturkomponenter flugter med hinanden, og spænd skruerne til hvirvelstrømsspolen. Når du spænder skruerne, så forspænd først den ene, spænd derefter den anden, og spænd til sidst den første skrue igen for at sikre, at hvirvelstrømsspolen sidder vandret efter montering (vigtigt).

Kalibrér hvirvelstrømsspolens monteringsposition (vigtigt): Montér hotend igen, fold et A4-ark i passende størrelse på midten, før det ind i mellemrummet mellem hotend og hvirvelstrømsspolen, og når du trækker det frem og tilbage, kan du mærke en vis friktionsmodstand, men papiret kan stadig bevæge sig frit. I så fald er afstanden mellem hotend og hvirvelstrømsspolen cirka 0,2-0,3 mm.

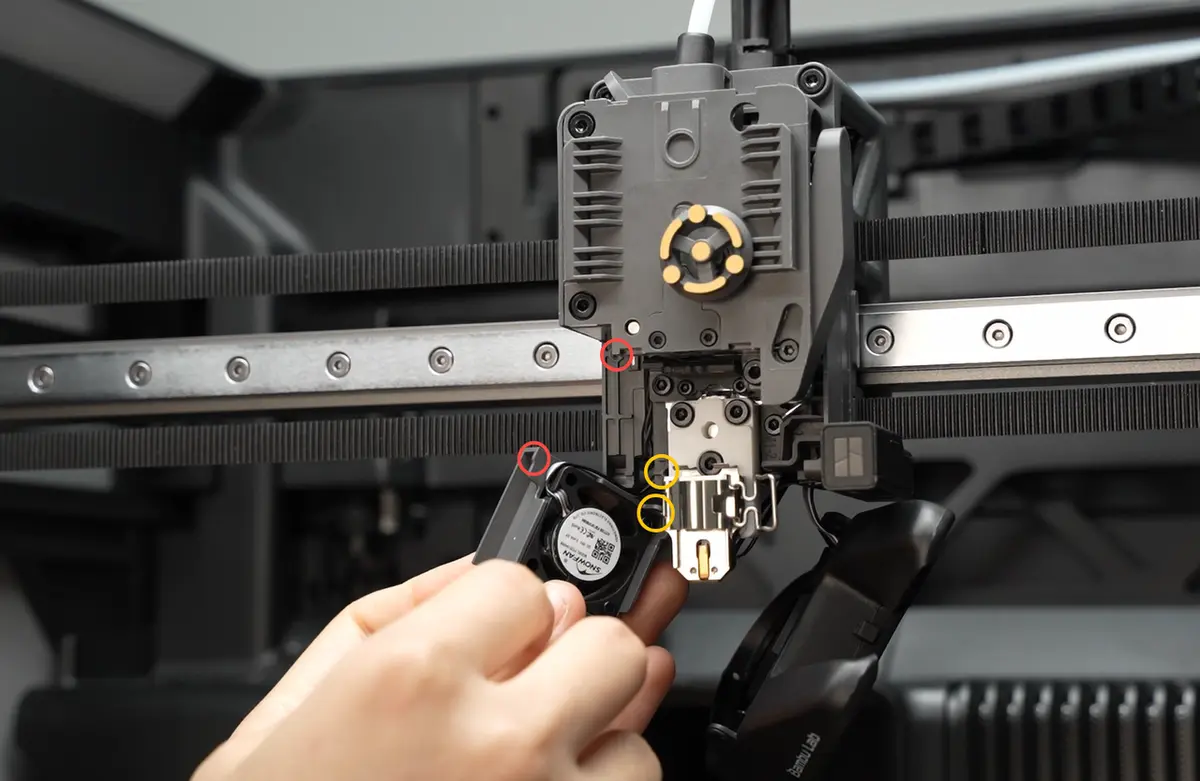

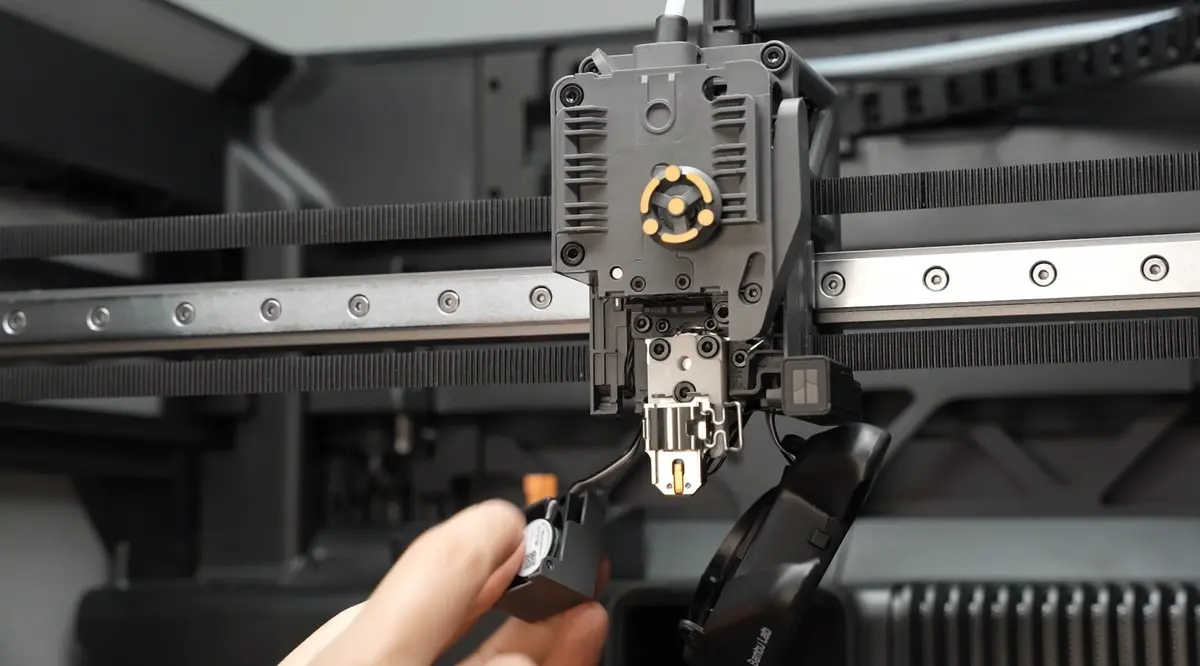

• Vend blæserens mærkede side mod hotend, og placér den ud for skruehullerne (se de røde og gule cirkler på billedet nedenfor);

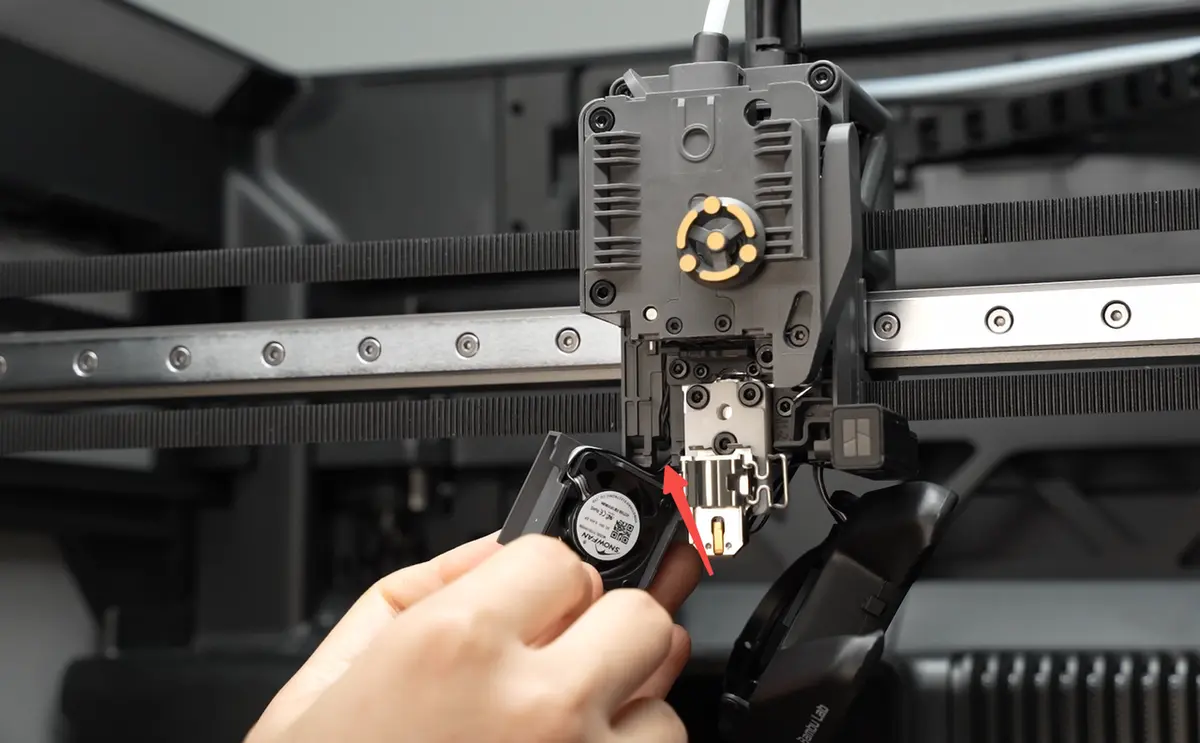

Fold blæserkablet ind i rillen, der er vist på diagrammet, og montér derefter blæseren.

• Spænd de to skruer, der holder blæseren.

Trin 3: Montér hotend

Følg denne guide for at montere hotend (klik her for at gå videre)

Trin 4: Tilslut stikkene på TH-printpladen

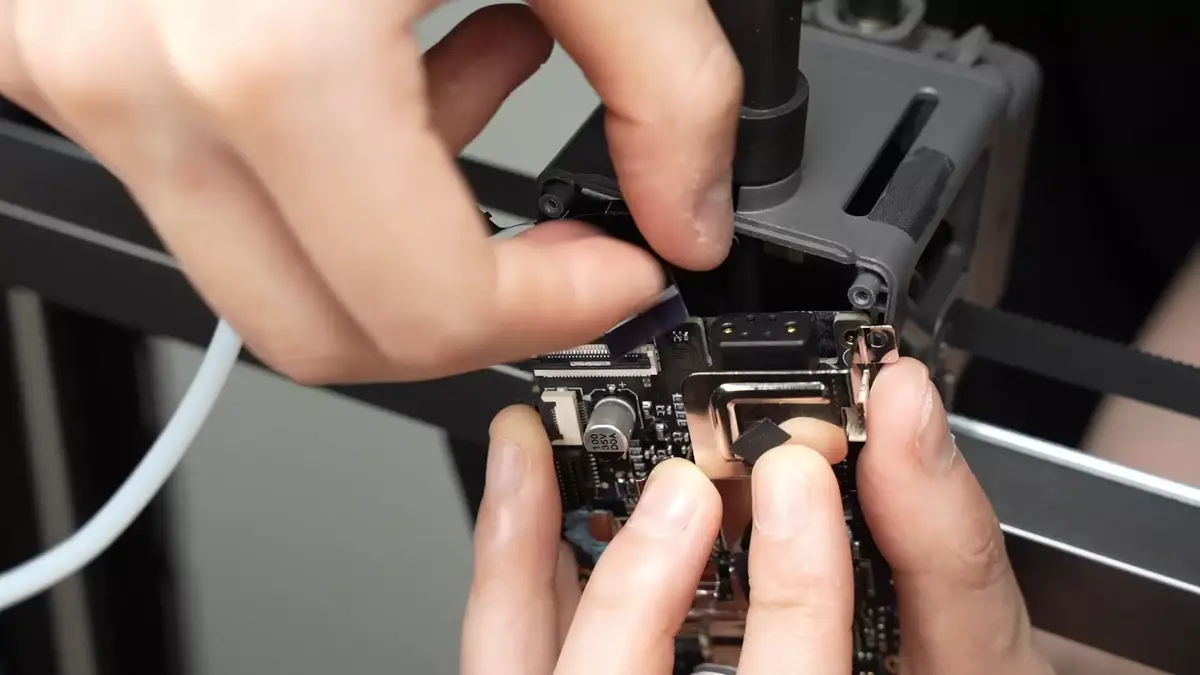

• Tilslut extruder-motorens stik

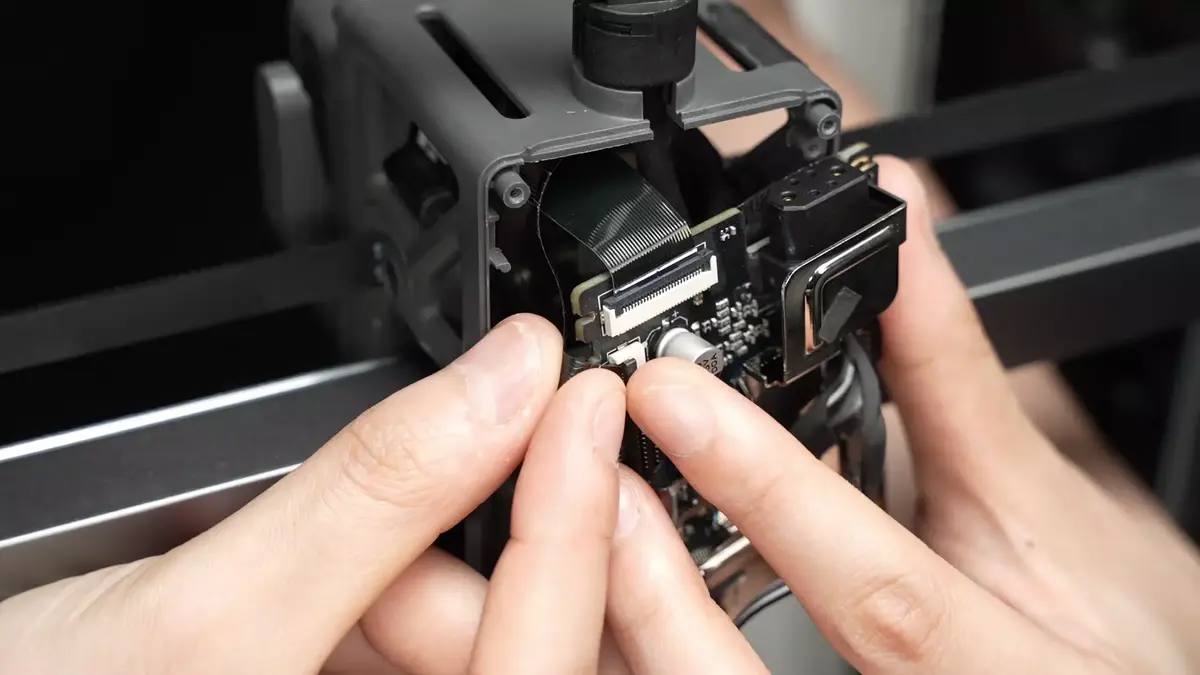

• Tilslut extruderens filamentsensor-stik, og tryk kablet mod den midterste plastramme, så det klæber til midterrammen.

Skru de 3 skruer til TH-printpladen i igen.

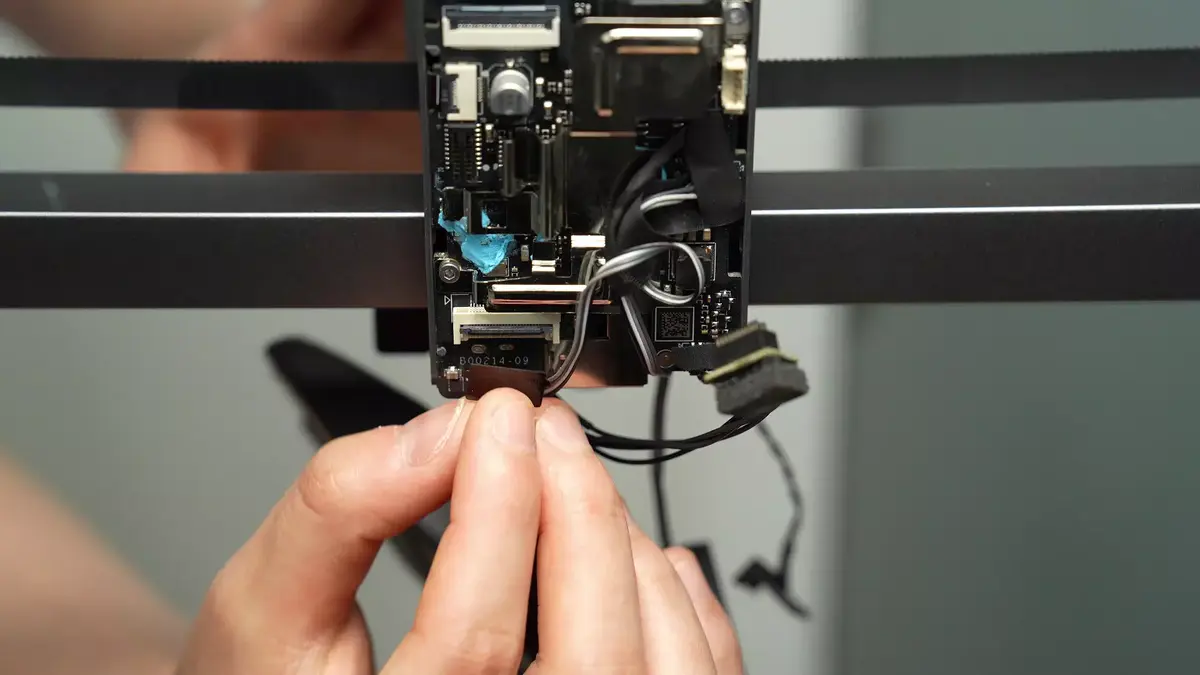

Sæt toolhead-kamerastikket i

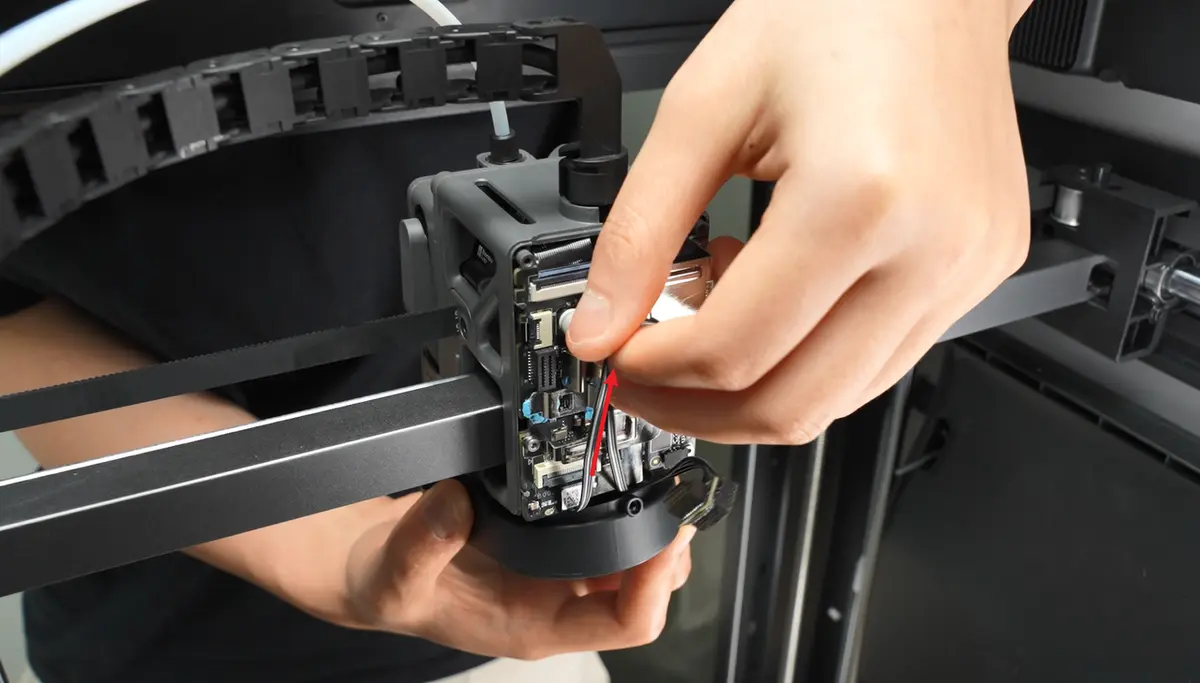

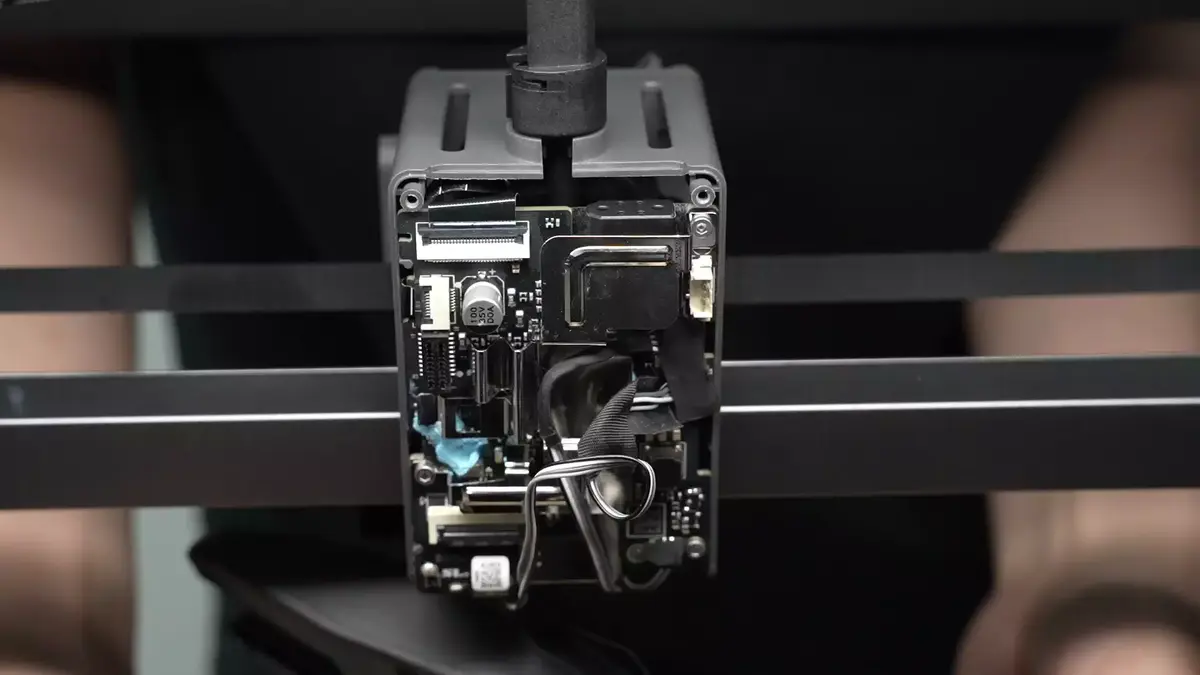

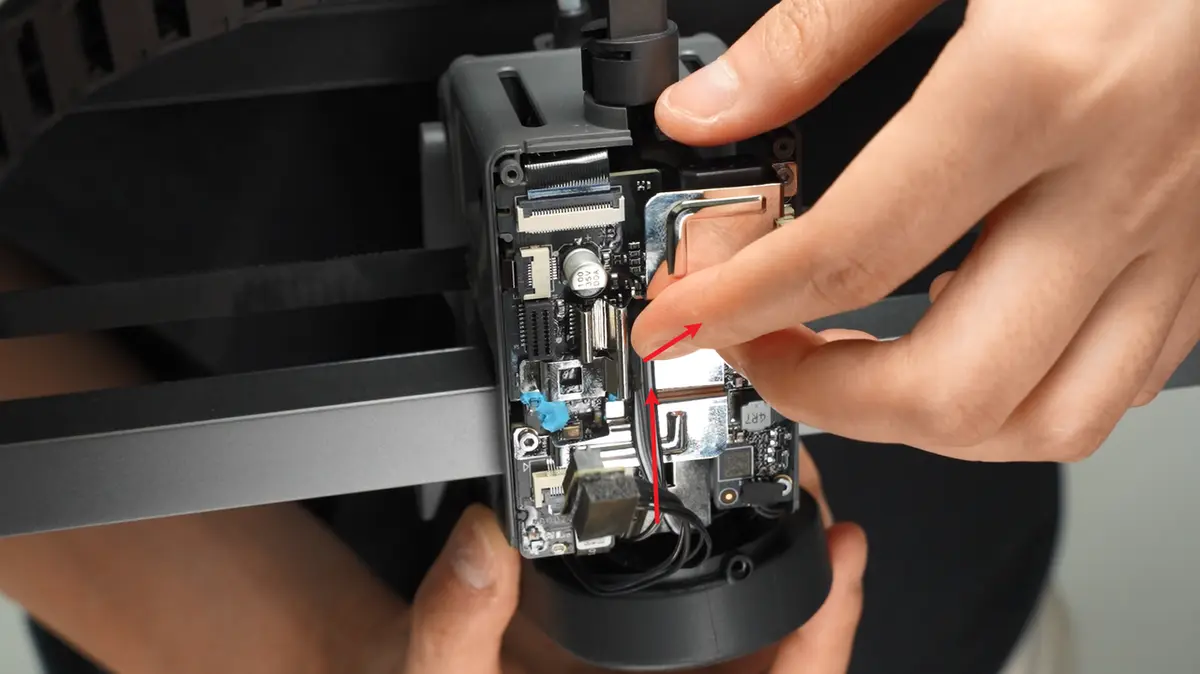

• Placér blæserens skruehuller ud for hinanden på forhånd, læg blæserkablet på TH, træk det opad, og fold det overskydende kabel, så det ikke bliver klemt af blæserhuset eller toolheadets bagdæksel, hvilket kan give blæserfejl.

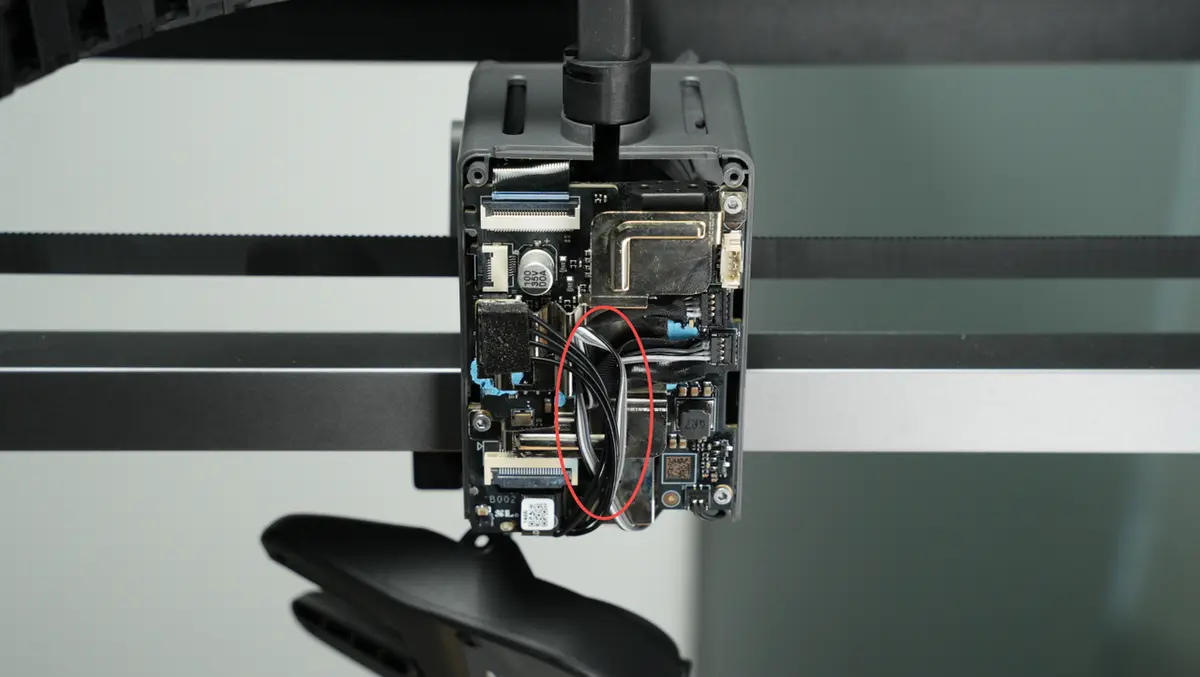

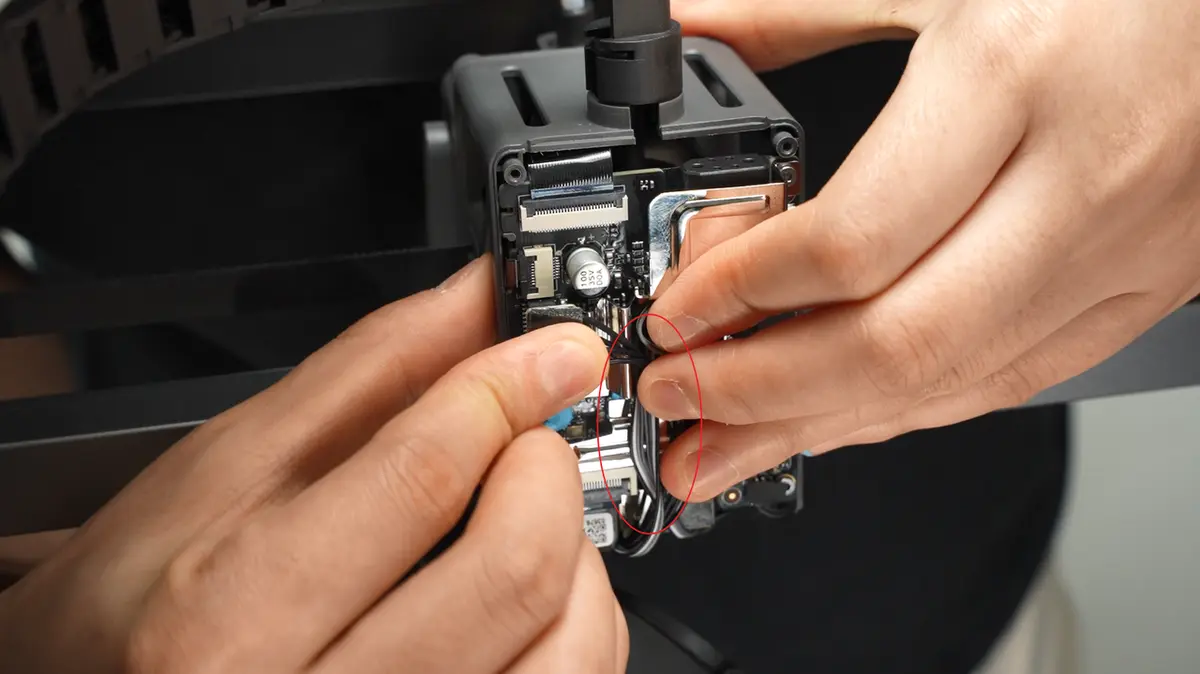

Når kablerne er ordnet, sætter du hotendets varmeenheds-stik i, og bruger hotendets varmeenheds-stik og kabler til at holde komponentkøleblæserens kabel nede.

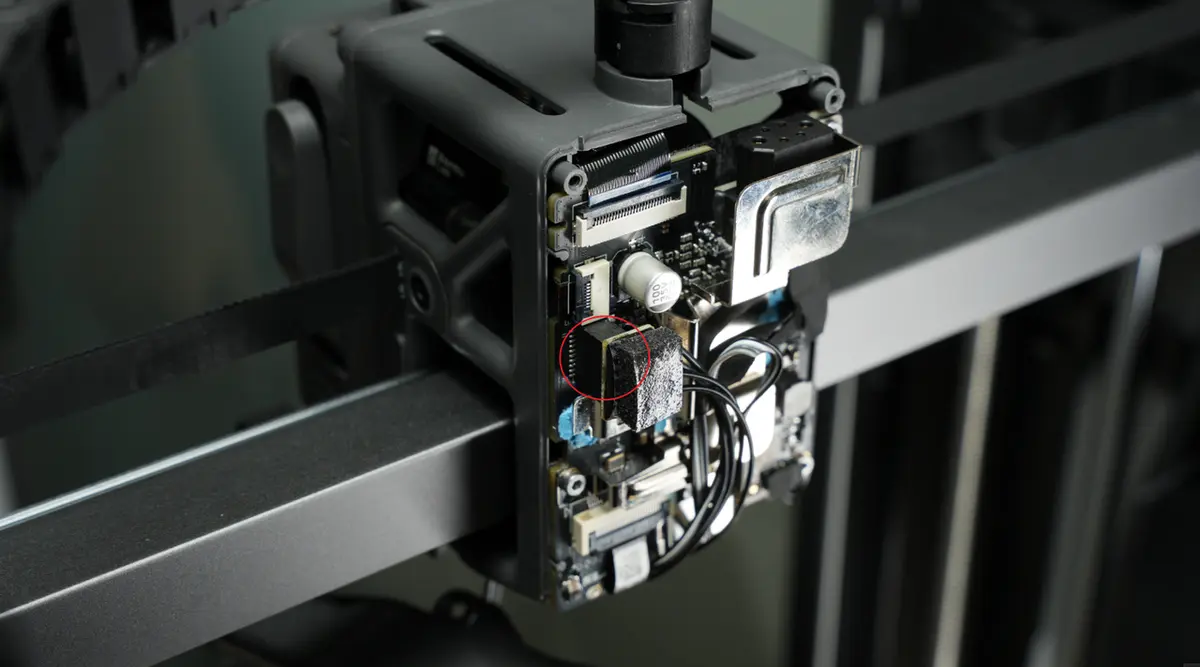

Når du sætter hotendets varmeenhed i, skal du sikre, at den flugter med hullerne og ikke sidder forskudt.

Trin 4: Montér toolheadets bagdæksel

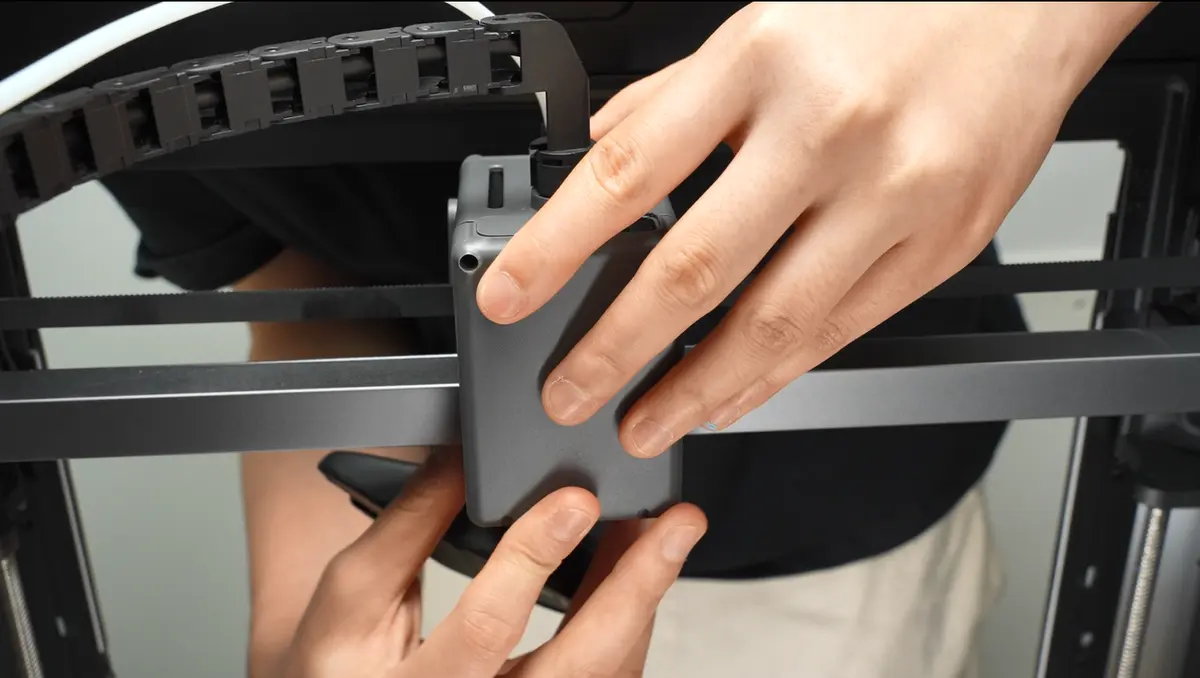

• Montér toolheadets bagdæksel;

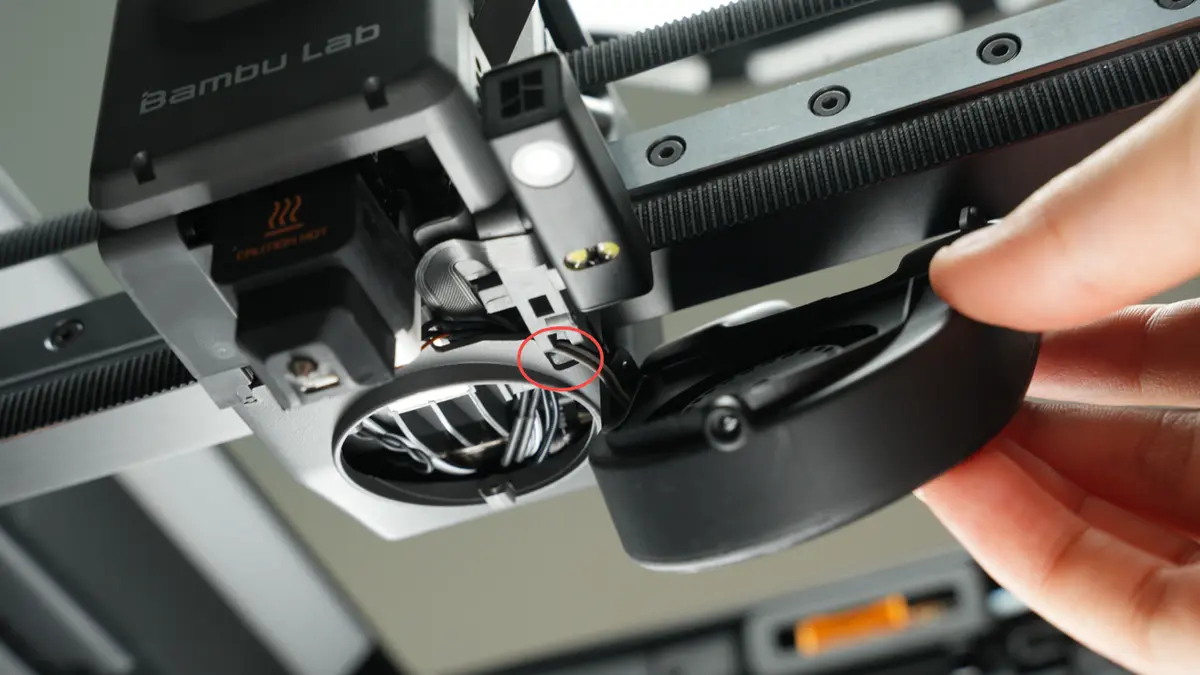

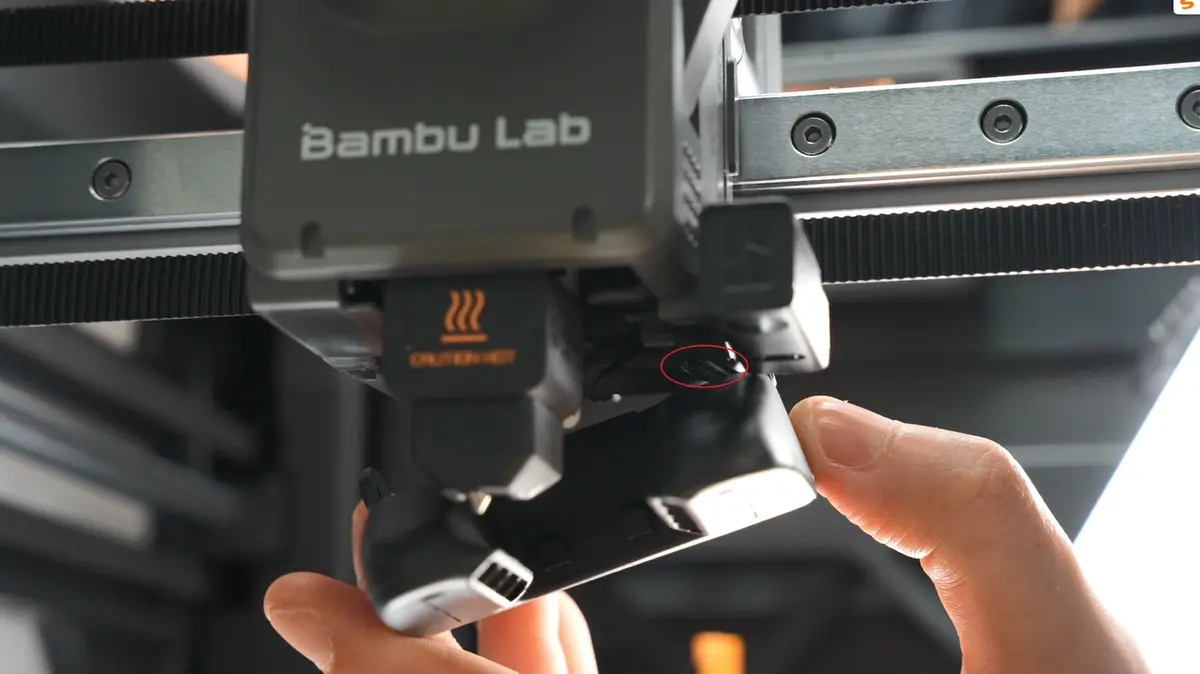

• Når det er monteret, så kontrollér, at komponentkøleblæserens kabel ligger i den dertil indrettede rille, så det ikke bliver klemt af bagdækslets ramme;

• Spænd de 2 fastgørelsesskruer til bagdækslet.

Trin 5: Montér komponentkøleblæseren

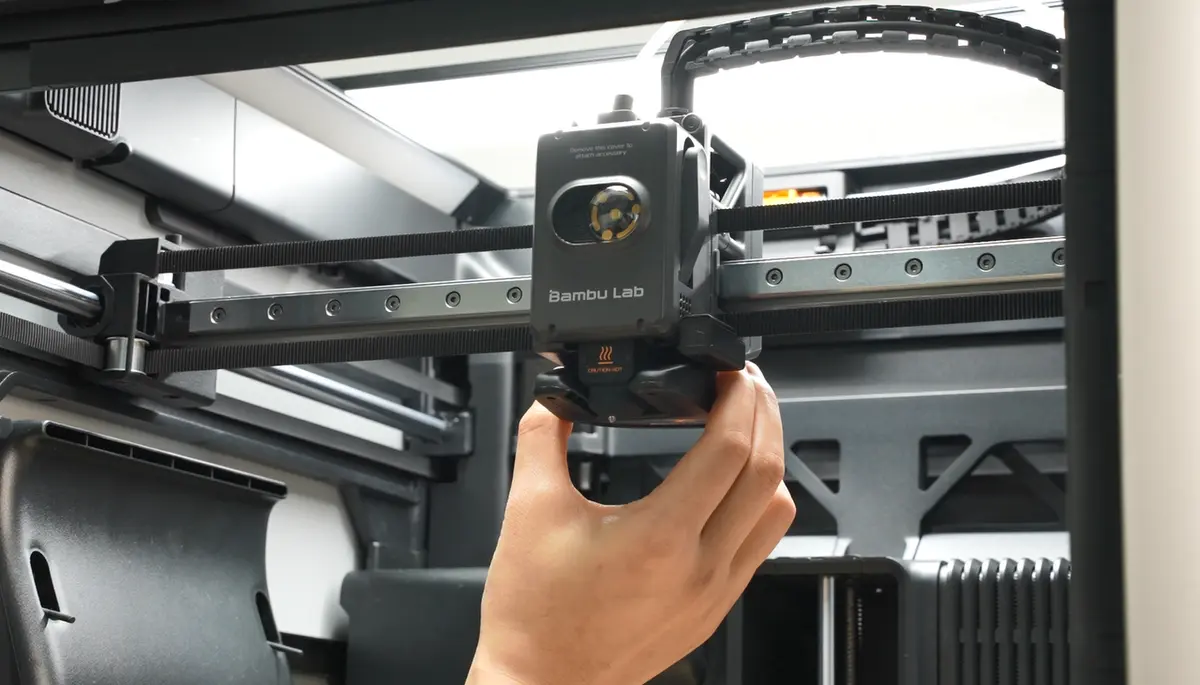

• Placér den ud for skruehullerne, og montér komponentkøleblæseren; når du sætter blæseren i, så pas på ikke at trykke på blæserkablet.

Hvis kablet er for langt, skal du gå tilbage til Trin 1 i monteringsvejledningen og først folde det overskydende kabel.

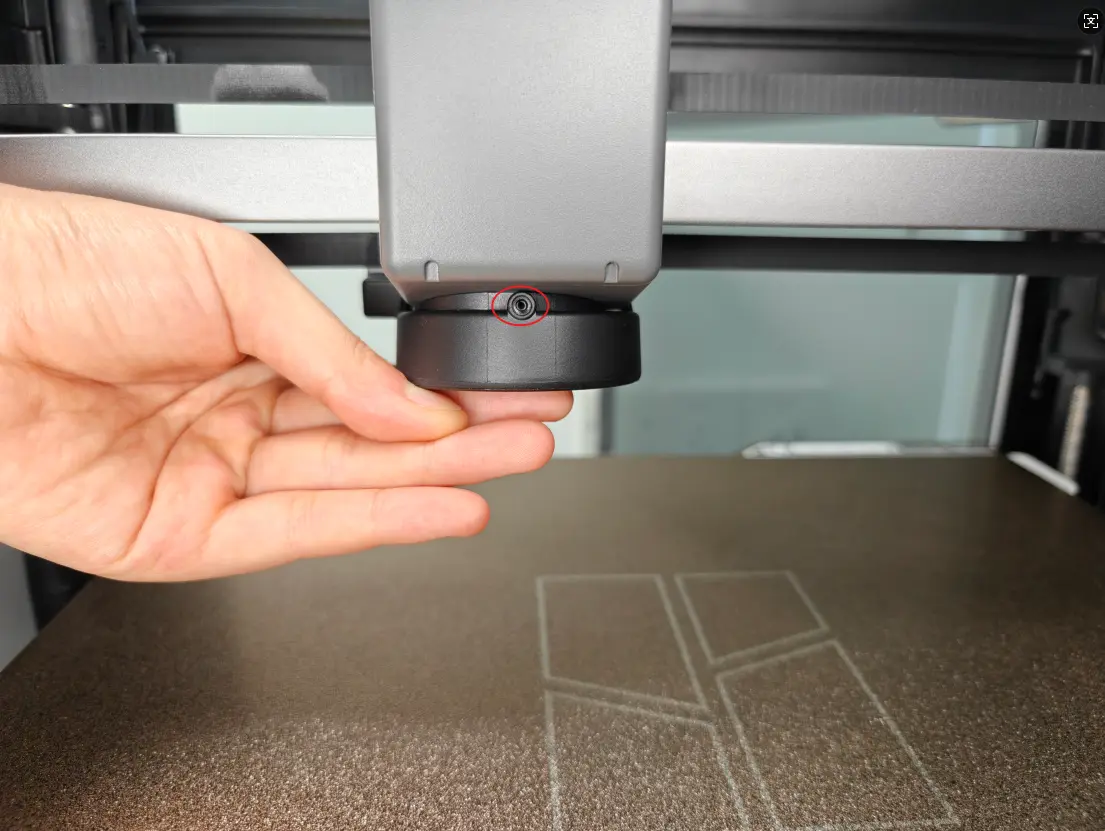

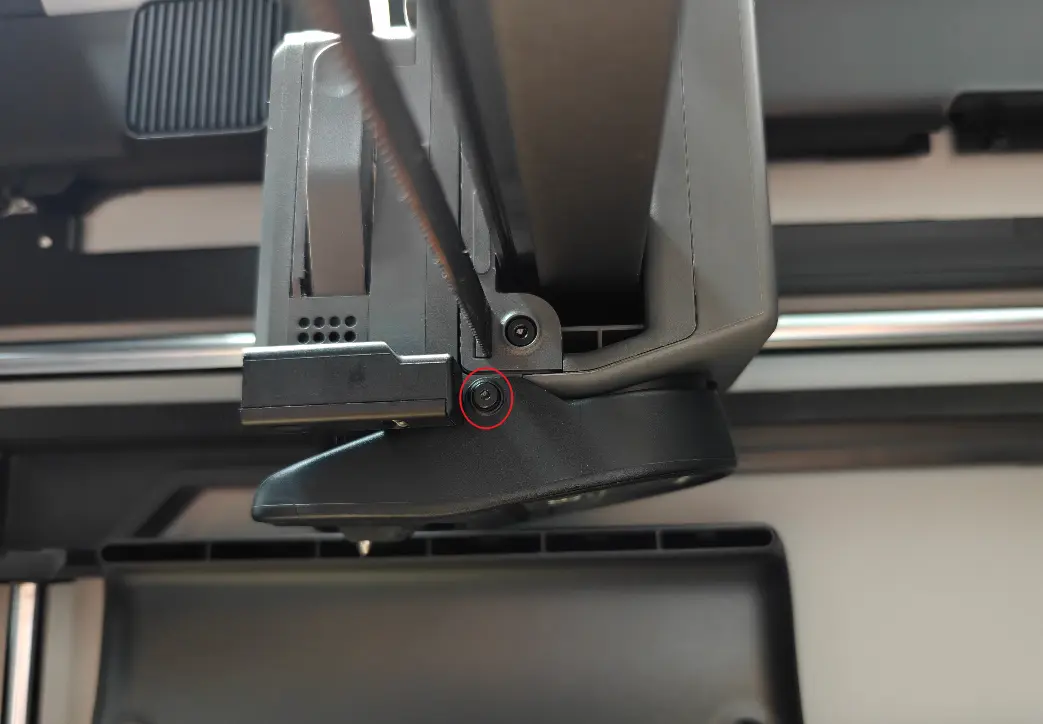

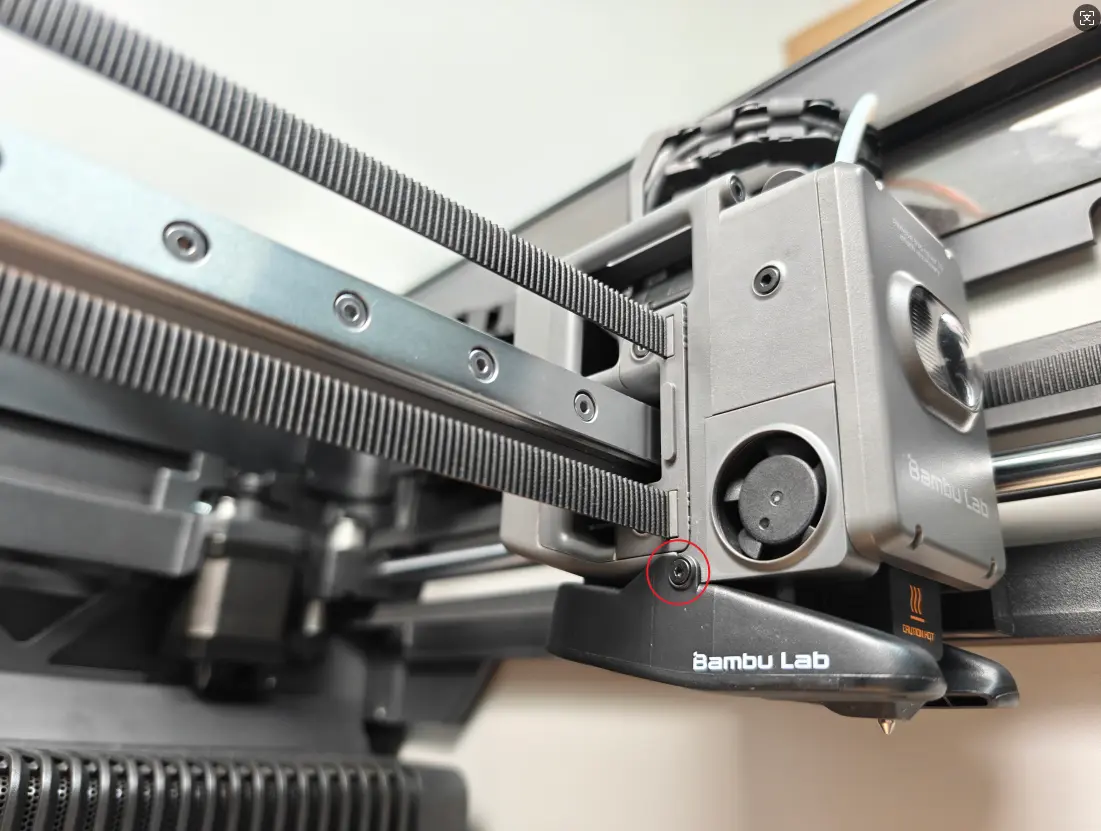

• Spænd de 3 skruer, der holder komponentkøleblæseren.

Funktionstest

For at sikre, at alt fungerer korrekt, skal du tænde for printeren og udføre indlæsning og udskubning af filament. Hvis alt fungerer gnidningsløst, er udskiftningen lykkedes.

Kalibreringstrin efter udskiftningen

Vi anbefaler, at du udfører en omfattende kalibrering efter udskiftning af extruder-enheden for at sikre, at printeren kører gnidningsløst.

Derudover anbefales det kraftigt at rengøre den strukturerede PEI-printplade før print, da byggepladen kan være blevet forurenet under udskiftningen af extruder-enheden.
