Udskift filamentbuffer og kabel på H2S

Filamentbuffer

Filamentbufferen sidder i printerens topdæksel og består af to slider, to fjedre og en bufferprintplade.

Reservedelene til filamentbufferen omfatter følgende:

1. Filamentbuffer * 1

2. BT3x8 skrue * 4


Hvornår skal den bruges

• AMS fungerer ikke korrekt, og ved inspektion er filamentbufferen synligt beskadiget.

• Efter analyse fra Bambu Labs tekniske support er det bekræftet, at filamentbufferen skal udskiftes.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du arbejder, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan skade printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke for printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til denne guide, anbefaler vi, at du indsender en teknisk ticket vedrørende dit problem, så gør vi vores bedste for at svare hurtigt og give den hjælp, du har brug for.

Afmontér filamentbufferen

Trin 1: Fjern AP-printdækslet

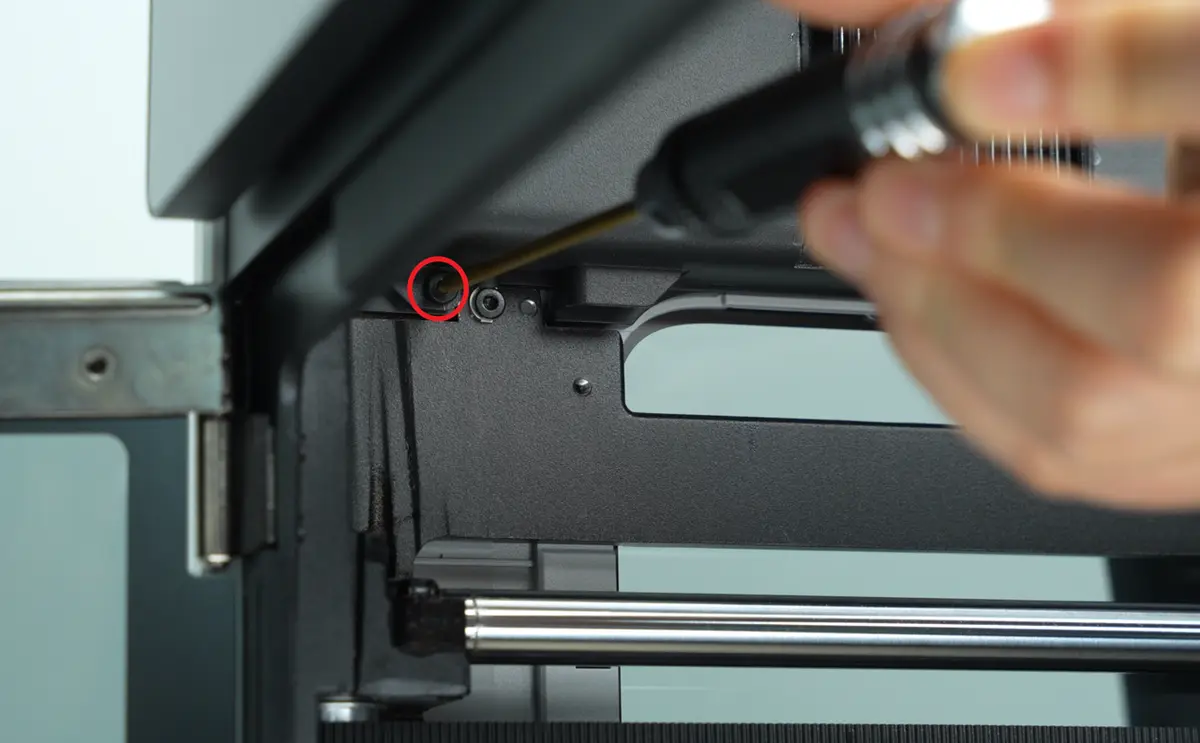

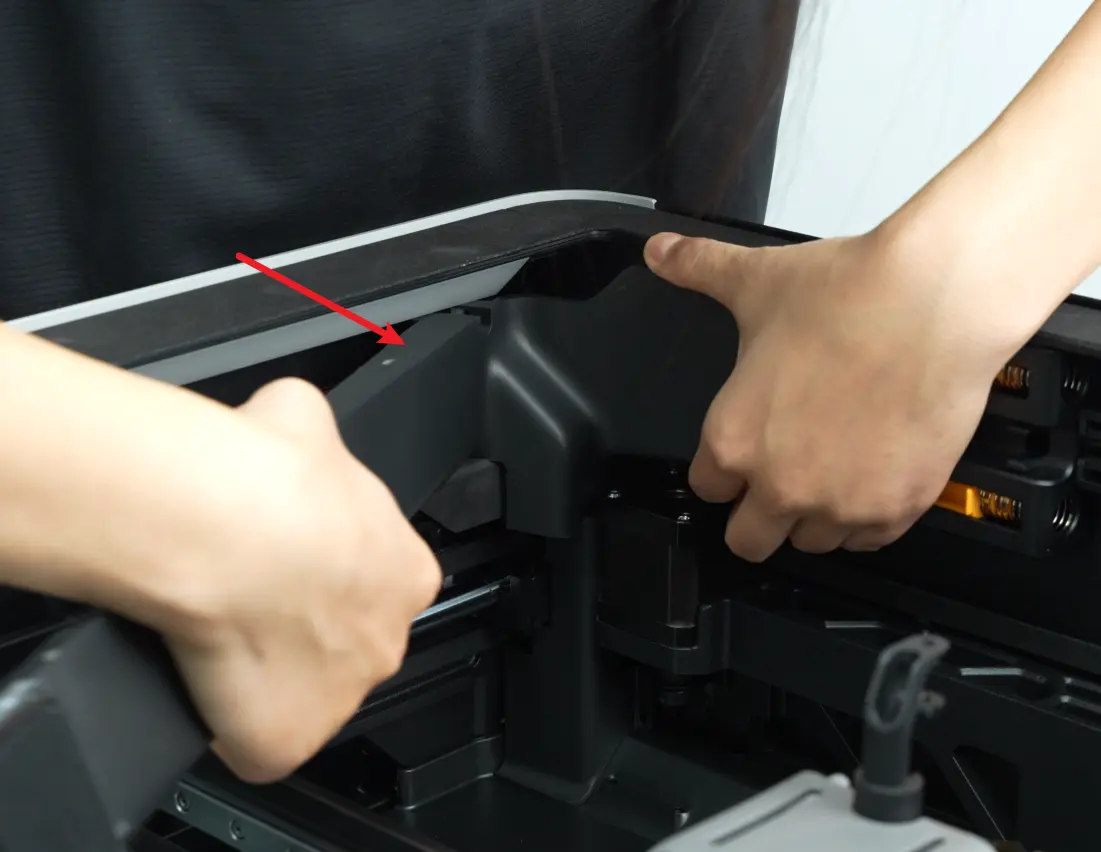

Brug en H2.0 unbrakonøgle til at løsne 1 fastgørelsesskrue (BT2.6x8), og fjern derefter AP-printdækslet fra siden tæt på fordøren.

Trin 2: Frakobl 6-pin-kablet

Hvis printeren er tilsluttet AMS, skal du frakoble 6-pin-kablet.

Trin 3: Frakobl PTFE-slangen

1. Tryk på lynkoblingen bag på printeren for at frakoble de to PTFE-slanger fra filamentbufferen.

2. Skub bufferslideren helt til højre, tryk derefter på lynkoblingen og frakobl de to PTFE-slanger, der er forbundet til toolhead, en ad gangen.

Bemærk: Hvis det er en laserversion af printeren, skal du også frakoble slangen. Tryk på lynkoblingen på den indbyggede luftpumpe for at trække slangen ud.

Trin 4: Fjern skruerne til filamentbufferen

Brug en H2.0 unbrakonøgle til at fjerne de 4 fastgørelsesskruer (BT3x8), der holder filamentbufferen.

Bemærk: Når du fjerner fastgørelsesskruerne, skal du holde bufferen med hånden, så den ikke falder ned.

Trin 5: Frakobl filamentbufferens kabel

Brug en unbrakonøgle til at vippe siden af kablet op;

Frakobl kablet ved forsigtigt at vippe stikket ud.

Montér filamentbufferen

Trin 1: Tilslut kablet og fastgør bufferen

• Tilslut bufferkablet til filamentbufferen igen;

Bemærk: I dette trin er det muligt, at magneterne falder ud. Hvis dine magneter og fjedre løsner sig under monteringen, så se billedet nedenfor for den korrekte måde at montere dem igen.
Brug en H1.5 unbrakonøgle til at fjerne de tre skruer, der er markeret med rødt på billedet nedenfor, og tag derefter bufferen ud.

Vær særligt opmærksom på monteringsretningen af den røde trapezformede magnet, der er vist på billedet nedenfor. Vi anbefaler også at bruge en H2.0 unbrakonøgle som hjælp under monteringen. Se billedet for den korrekte monteringsmetode.

Billedet nedenfor viser det korrekte monteringsresultat.

Montér til sidst de tre skruer, du fjernede tidligere, igen.

• Hvis det er laserversionen, skal slangen også tilsluttes;

• Sæt filamentbufferen på plads igen.

Trin 2: Fastgør filamentbufferen

Brug en H2.0 unbrakonøgle til at spænde de 4 fastgørelsesskruer (BT3x8).

Trin 3: Tilslut PTFE

• Tilslut de to PTFE-slanger fra toolhead til filamentbufferen igen, en ad gangen;

• tilslut PTFE-slangerne bag på printeren til filamentbufferen igen.

Trin 4: Montér AP-printdækslet igen

Bemærk: Inden du monterer AP-printdækslet, skal du kontrollere, om kablerne spærrer for PTFE-slangerne. Undgår du det, forhindrer du, at det forstyrrer den efterfølgende montering af PTFE-slangerne.

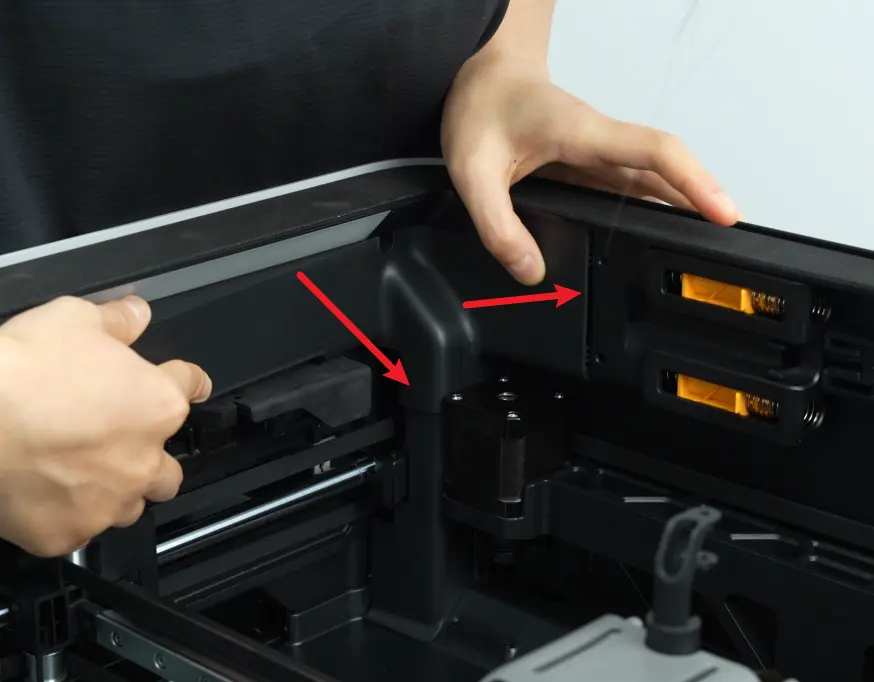

Klik først AP-printdækslet på plads igen fra siden tæt på bagsiden af printeren, tryk de to steder, pilene viser, på plads, så det flugter med bufferen i højre side og med kabeldækslet i bunden, og spænd derefter en fastgørelsesskrue (BT2.6x8) med en H2.0 unbrakonøgle.

Afmontér filamentbufferens kabel

Trin 1: Fjern AP-printdæksel og kabeldæksel

1. Brug en H2.0 unbrakonøgle til at løsne én fastgørelsesskrue (BT2.6x8), og fjern derefter AP-printdækslet fra siden tæt på fordøren.

2. Kabeldækslet er fastgjort med et clips, så du kan trække kabeldækslet ud; frakobl derefter bufferkablet.

Trin 2: Fjern bagpanelet

Du kan se denne Wiki for at fjerne H2S-bagpanelet:

Udskift H2 bagpanel

Trin 3: Fjern udrensningssliske

Brug en H2.0 unbrakonøgle til at fjerne én fastgørelsesskrue (BT3x8), træk derefter udrensningssliskens nedad, indtil de to clips på udrensningssliskens er synlige, og træk så udrensningssliskens udad.

Ud over skruerne på toppen af udrensningssliskens er der også to clips på bundforingen til fastgørelse.

Trin 4: Fjern filamentbufferens kabel

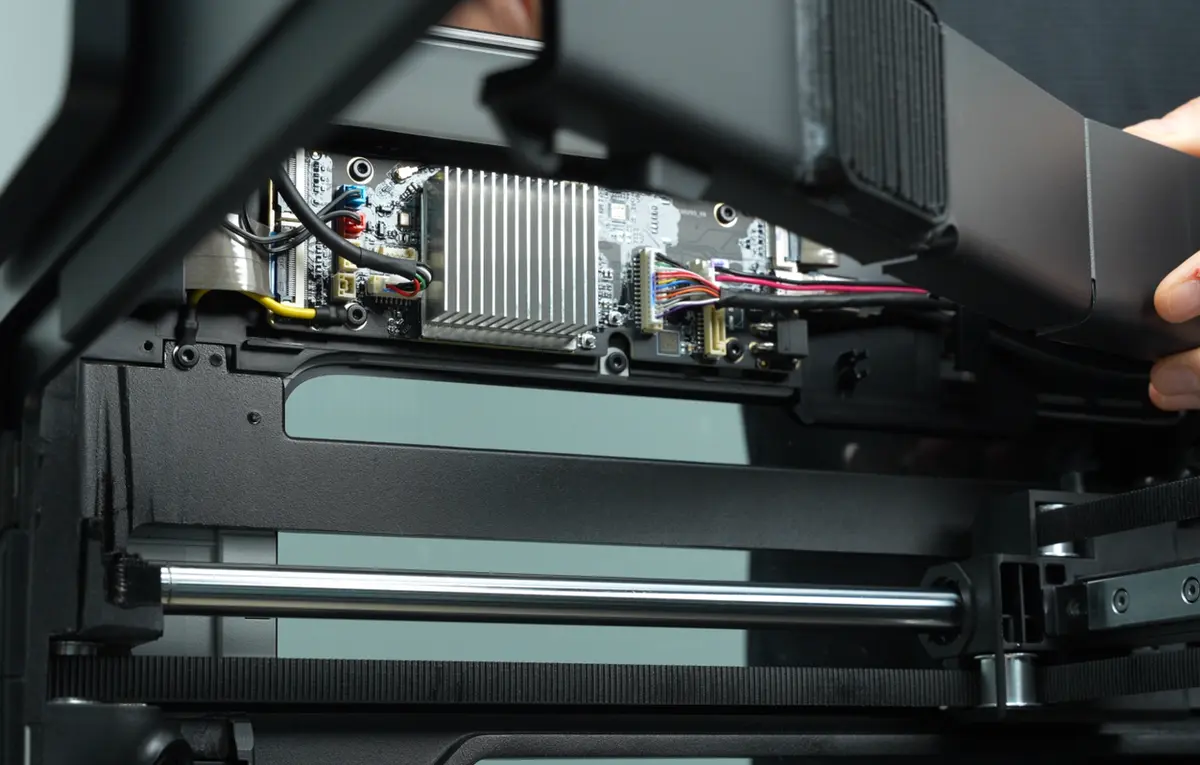

Frakobl bufferkablet fra MC-printpladen, frakobl derefter bufferkablet fra bufferen, og træk kablet ud af den venstre inderforing.

Montér filamentbufferens kabel

Trin 1: Tilslut filamentbufferens kabel

• Sæt det nye kabelstik i bufferen, og før det ad denne vej gennem kabelhullet i inderforingen;

• Tilslut derefter den anden ende af bufferkablet til MC-printpladen.

Trin 2: Montér udrensningssliske

• Placér de to clips i bunden af udrensningssliskens ud for de to huller på inderforingen;

• Klik derefter udrensningssliskens fast opad, sørg for, at clipsen i bunden sidder i inderforingen, hold toppen af udrensningssliskens med hånden, placér skruehullerne på toppen af udrensningssliskens ud for hinanden, spænd til sidst en fastgørelsesskrue med en H2.0 unbrakonøgle, og bind de gulgrønne og rødhvide kabler fast bag kabelclipsene på toppen af udrensningssliskens.

Bemærk: Når du monterer udrensningssliskens, skal du være opmærksom på at klikke de to sider af udrensningssliskens fast på ydersiden af foringen. Hvis clipsen sidder på indersiden, kan den måske ikke monteres korrekt.

Trin 3: Montér AP-printpladen og kabeldækslet

• Klik kabeldækslet fast i printeren;

• Klik AP-printdækslet på plads igen fra siden tæt på bagsiden af printeren, tryk begge pile på plads, så højre side flugter med bufferen og bunden flugter med kabeldækslet, og spænd derefter en fastgørelsesskrue (BT2.6x8) med en H2.0 unbrakonøgle.

Trin 4: Montér bagpanelet

Du kan se denne Wiki for at montere H2S-bagpanelet:

Udskift H2S bagpanel

Test funktionen

Tænd for printeren og start et print via AMS for at kontrollere, om den printer normalt. Hvis printet gennemføres uden problemer, er udskiftningen lykkedes.

Hvis det ikke lykkes, så kontrollér, om bufferkablet og PTFE-slangerne er korrekt tilsluttet, og prøv igen.

Hvis problemet fortsætter, så kontakt Bambu Labs tekniske support for yderligere hjælp.

Nødvendigt værktøj og materialer

1. Ny filamentbuffer

2. H2.0 unbrakonøgle

Specifikationer og antal af skruer, der bruges ved udskiftning af H2S filamentbuffer (det anbefales at gemme de afmonterede skruer, så de ikke bliver væk):
