Udskift H2S extruder-gearsamling

Forholdsregler:

Sørg for at følge afmonteringsrækkefølgen i denne artikel nøje. Især inden du fjerner extruderens dæksel, skal du først fjerne extruderens filamentsensor (håndter den forsigtigt, og træk ikke for hårdt), da du ellers risikerer at brække sensorens ledninger.

Hvornår skal den bruges

Fejl på extruder-gearet.

Nødvendigt værktøj og materialer

• Nyt extruder-gear
• Unbrakonøgler H2.0 og H1.5
• Dobbeltklæbende tape (anbefales)
• 20 minutter

Skrueliste

• Skrue A: 2 skruer til filamentsensoren, BT2x6
• Skrue B: 4 skruer til fastgørelse af extruderens frontdæksel, BT3x8
• Skrue C: 1 skrue til skærehåndtaget, BT2.6x14.5
• Skrue D: 1 sideskrue til extruderen, BT3x12

Sikkerhedsadvarsel

VIGTIGT!

Inden du udfører vedligeholdelse på printeren eller dens elektroniske komponenter (herunder toolhead-kabler), skal du slukke printeren og afbryde strømforsyningen for at undgå kortslutninger, der kan beskadige elektroniske enheder og udgøre en sikkerhedsrisiko.

Når du vedligeholder eller fejlsøger printeren, skal du først kontrollere temperaturen på hotend og varmeplade. Undgå at arbejde ved høje temperaturer. Hvis arbejde ved høj temperatur er nødvendigt, så brug varmeisolerende handsker for at sikre sikker og effektiv vedligeholdelse.

Hvis du har spørgsmål til denne guide, så klik for at oprette en supportsag, så svarer vi hurtigt og giver dig den hjælp, du har brug for.

Afmonteringsvejledning

Trin 1: Fjern hotend

Se denne vejledning for at fjerne hotend.

Trin 2: Afmonter PTFE-slangen

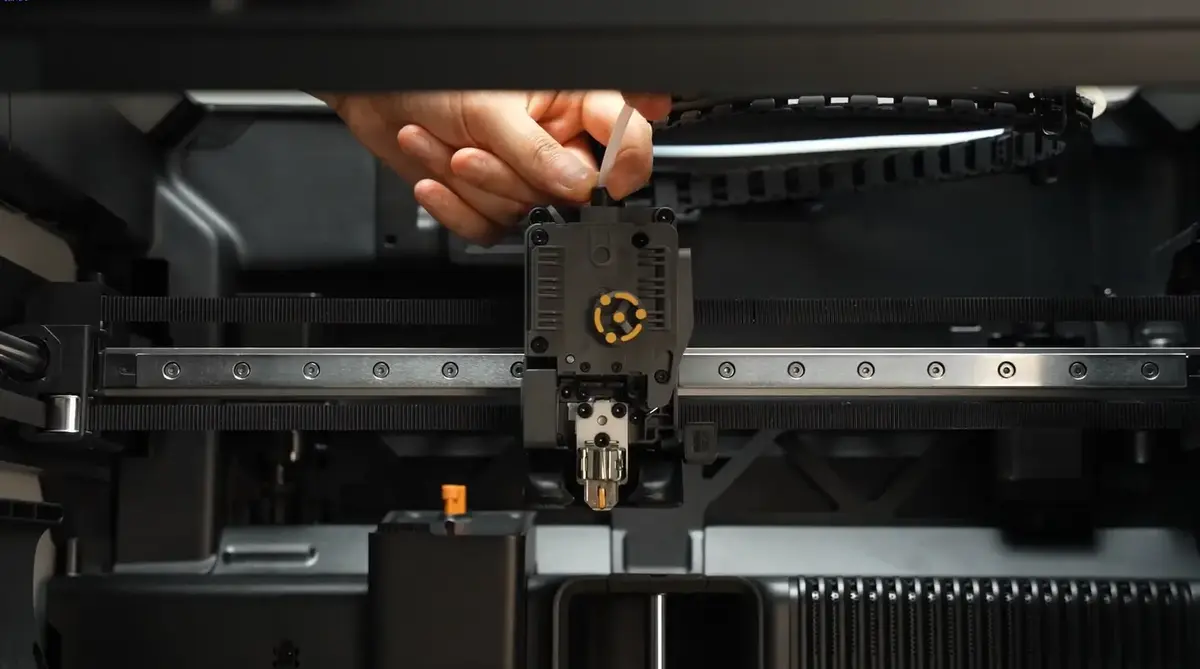

Tryk på lynkoblingen for at afmontere PTFE-slangen;

Trin 3: Fjern drejehjulet

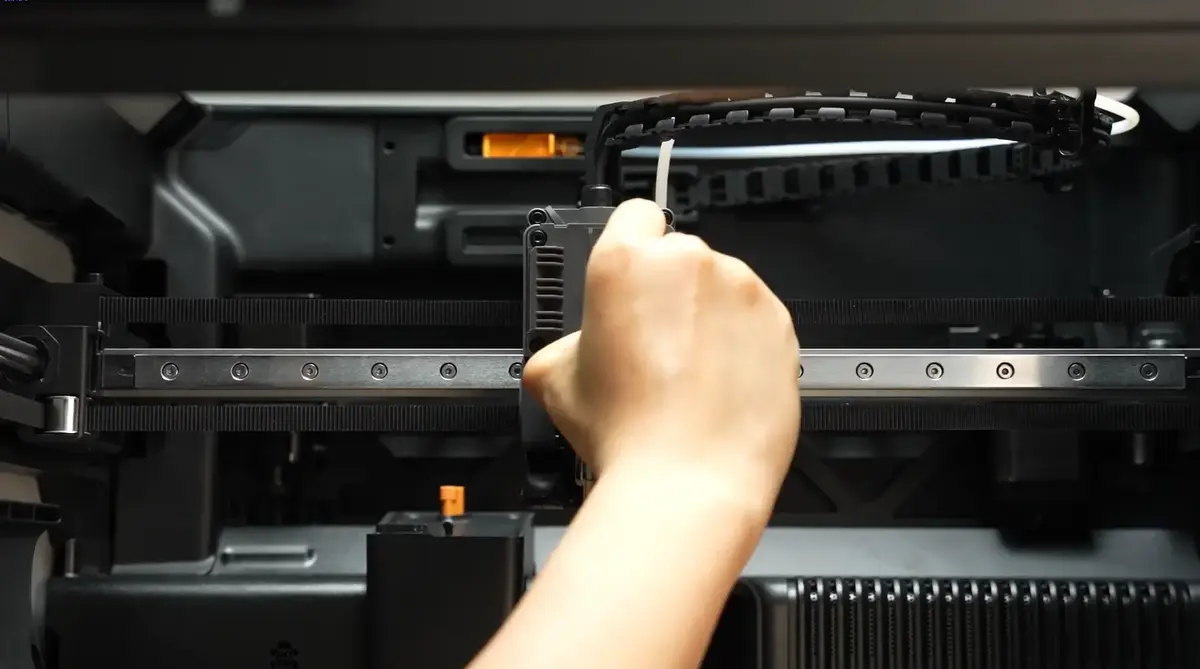

Drej drejehjulet og tag det af.

Trin 4: Løsn skærehåndtaget

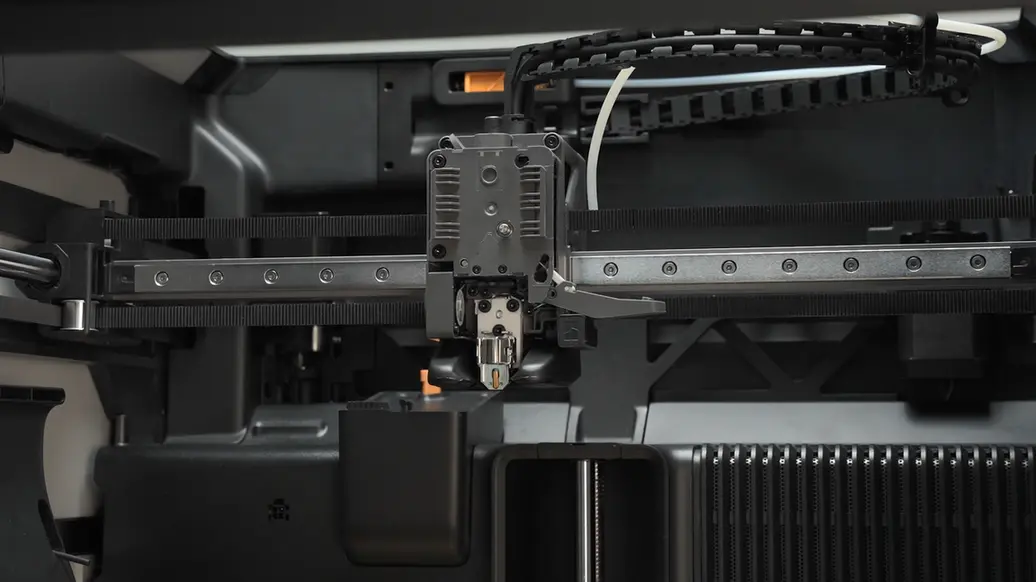

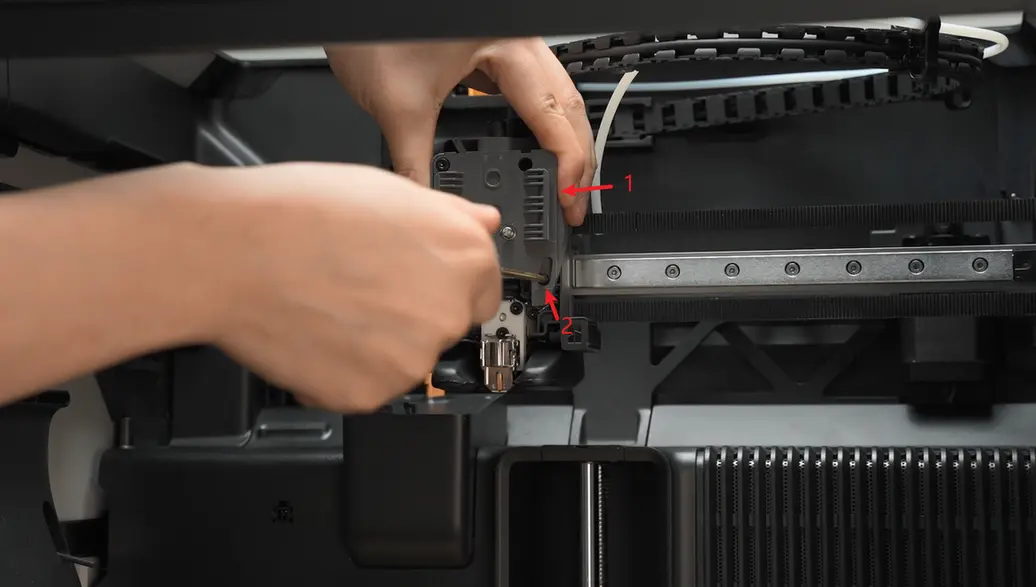

Hold skærehåndtaget og brug en skruetrækker til at fjerne 1 skrue. Når skruen er helt fjernet, slipper du forsigtigt skærehåndtaget og lader det hænge frit.

Trin 5: Fjern filamentsensoren

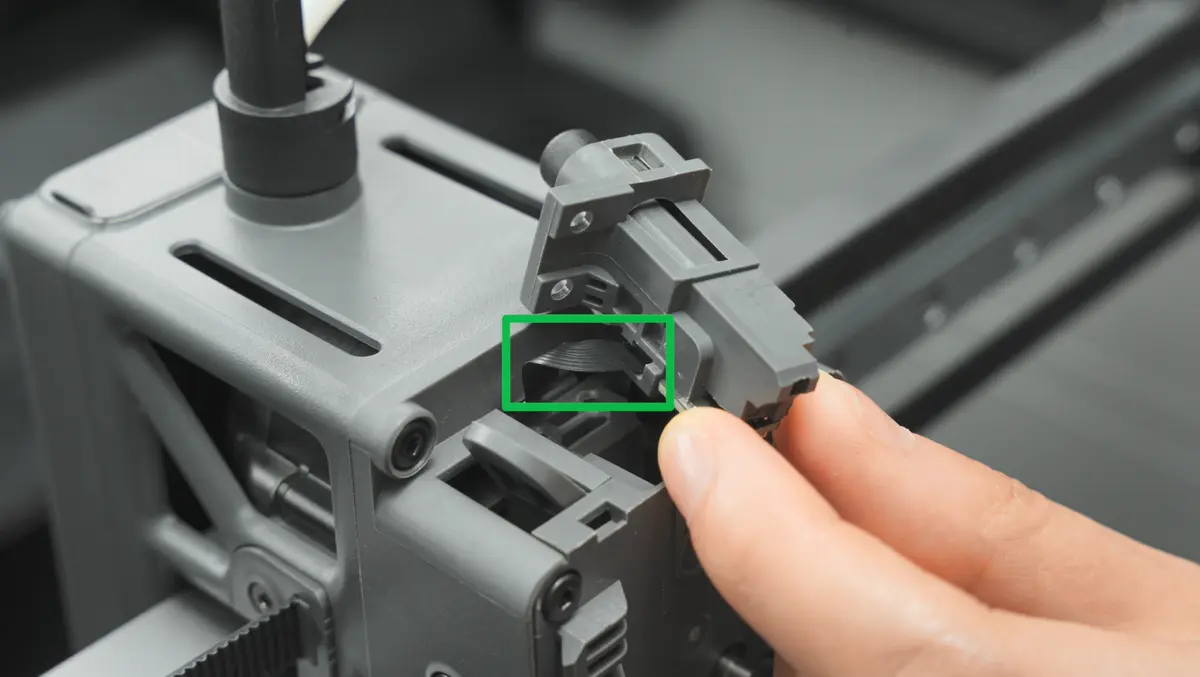

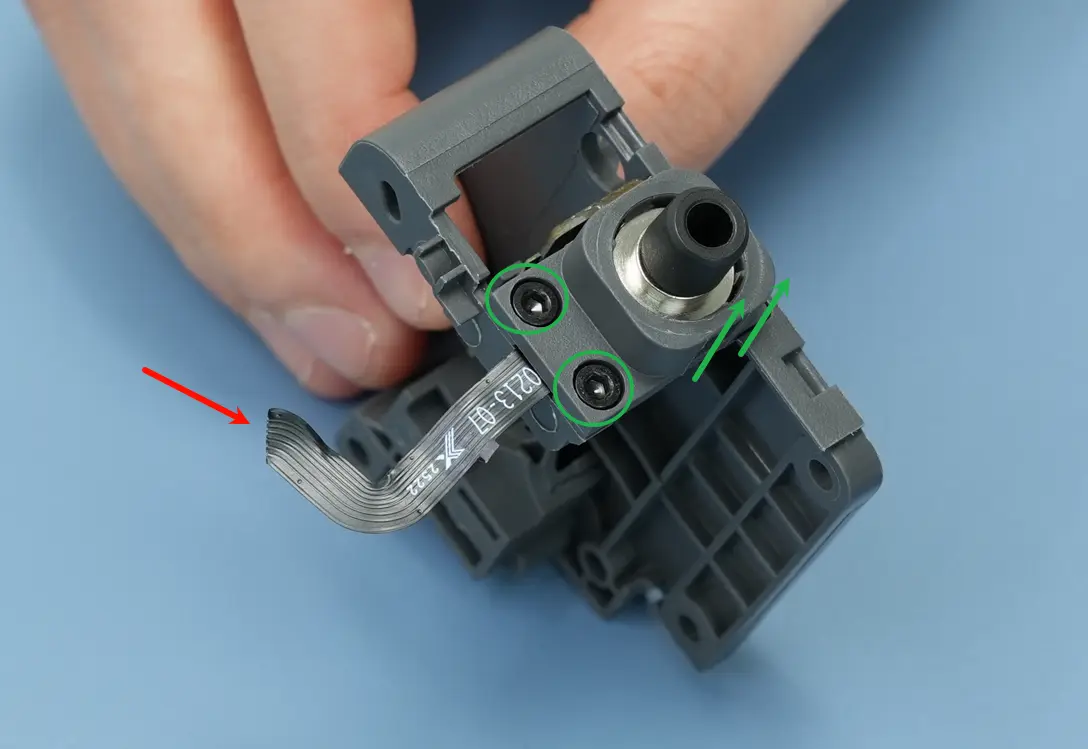

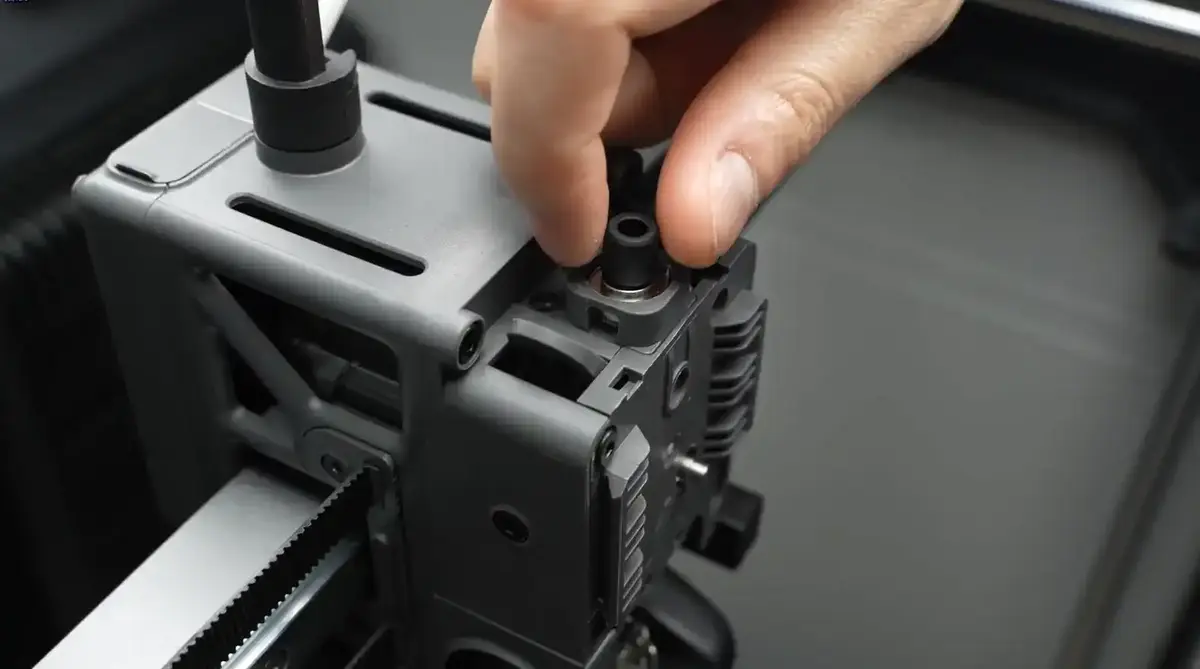

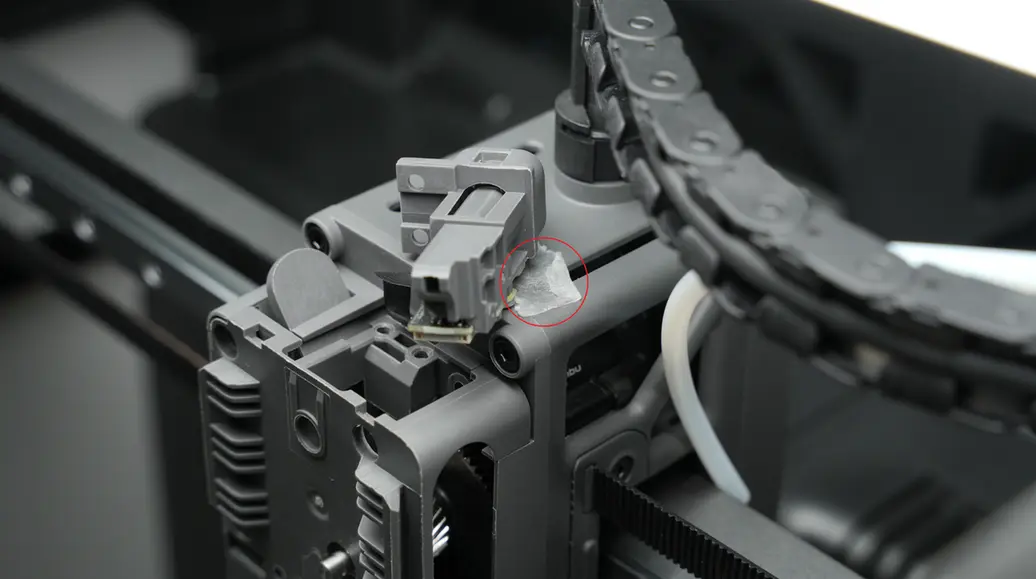

Brug en H2.0-unbrakonøgle til at fjerne 2 skruer. Hvis det er muligt, så sæt dobbeltklæbende tape oven på toolhead til at placere filamentsensoren, så den ikke falder ned under den efterfølgende af- og påmontering. Bemærk: Træk ikke hårdt, når du fjerner filamentsensoren, og håndter den forsigtigt for ikke at beskadige det sorte FPC-kabel.

Trin 6: Fjern extruderens frontdæksel

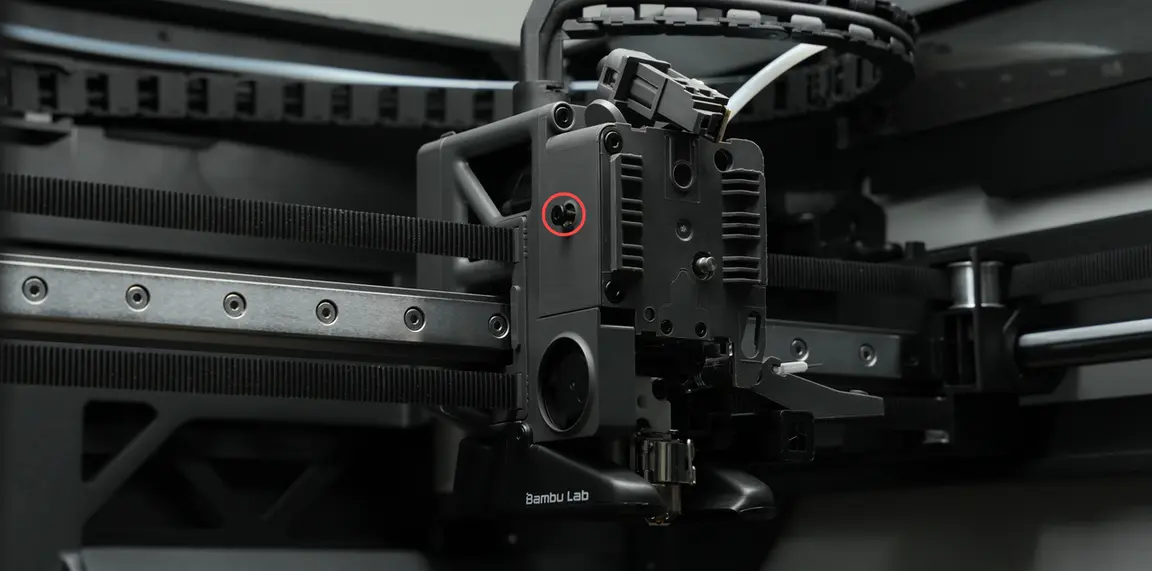

Brug en H2.0-unbrakonøgle til at løsne låseskruen til spændearmen i siden en hel omgang;

Brug en H2.0-unbrakonøgle til at fjerne de 4 skruer i frontdækslet.

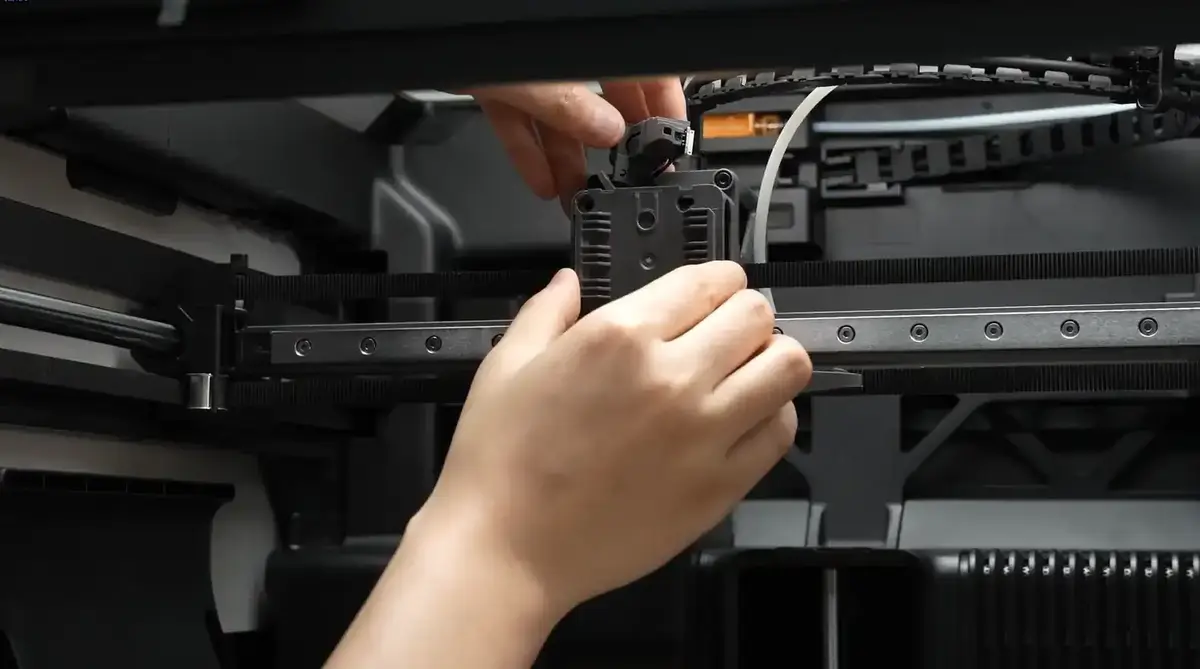

Fjern extruderens frontdæksel.

Trin 7: Fjern holderen til drivhjulet

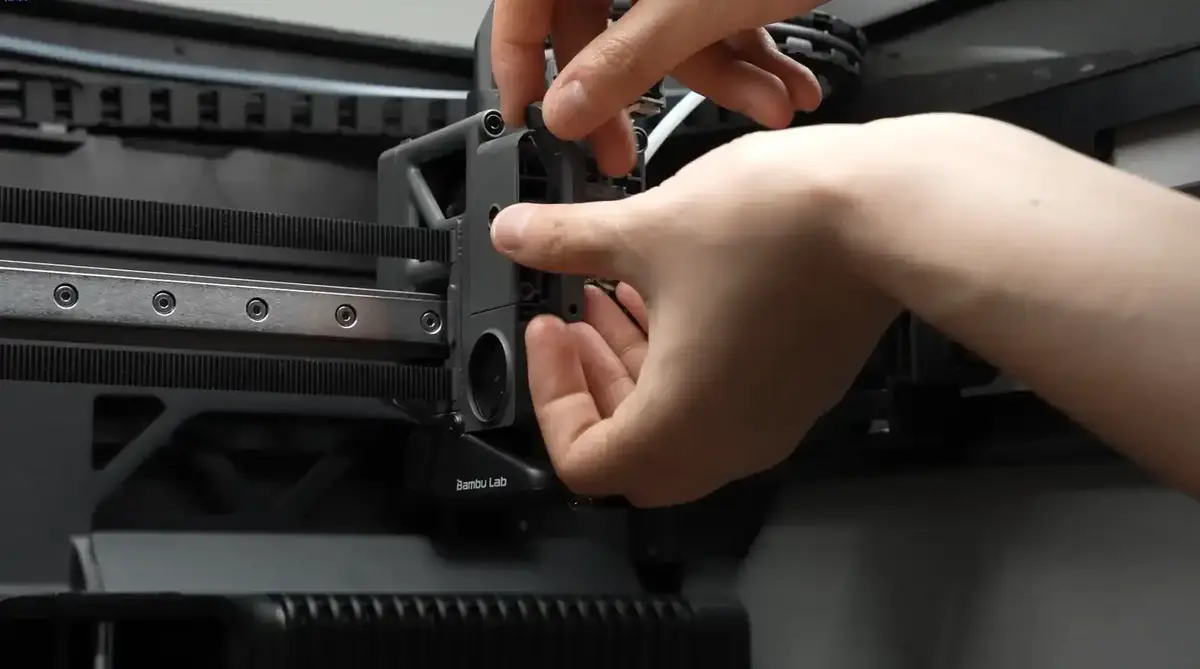

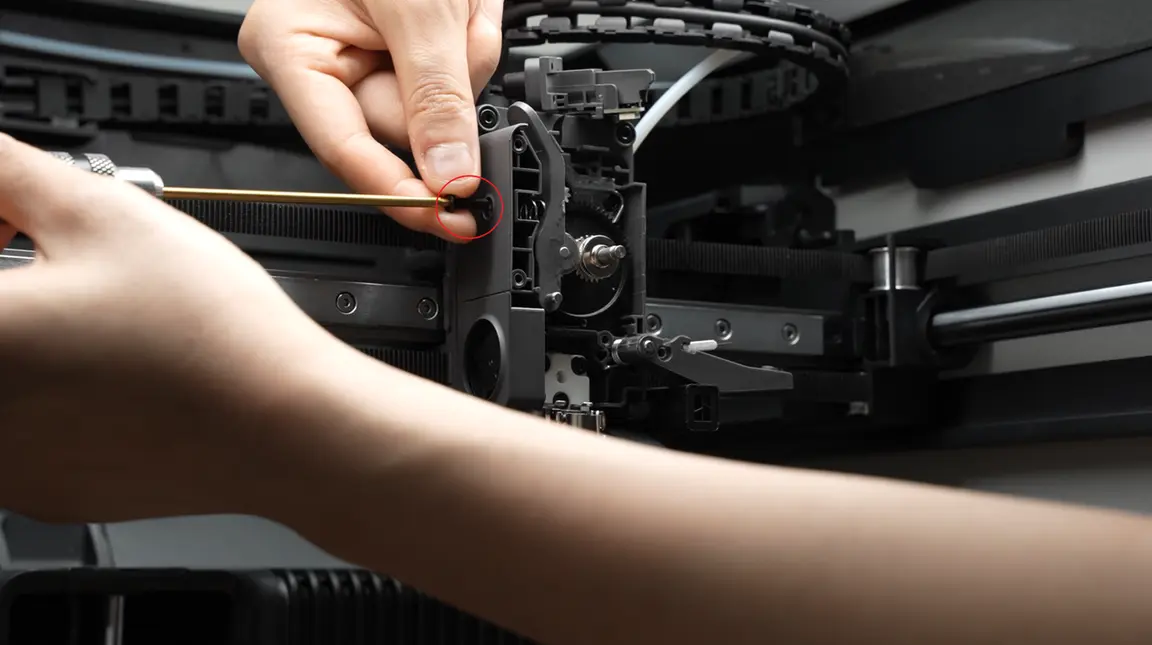

Brug en H2.0-unbrakonøgle til at fjerne sideskruen. Den indvendige fjeder og endekappe falder let af, når du fjerner holderen, så håndter den forsigtigt for at undgå at miste delene.

Trin 8: Fjern extruder-gearet

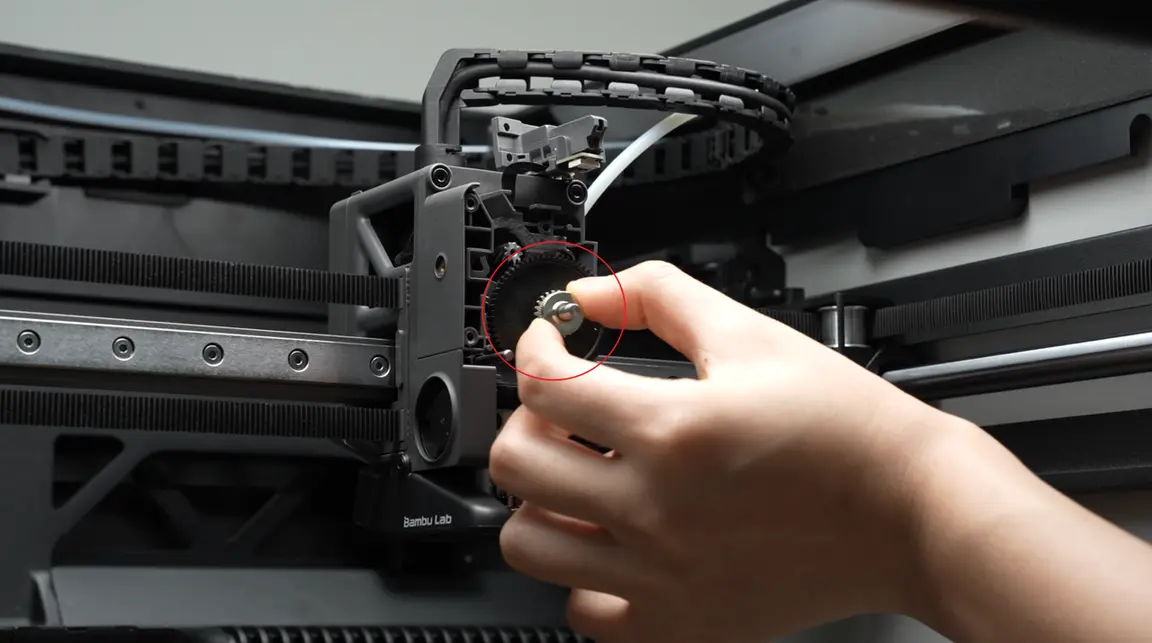

Ryst forsigtigt det store extruder-gear, og træk det lige ud.

Monteringsvejledning

Trin 1: Monter extruder-gearet

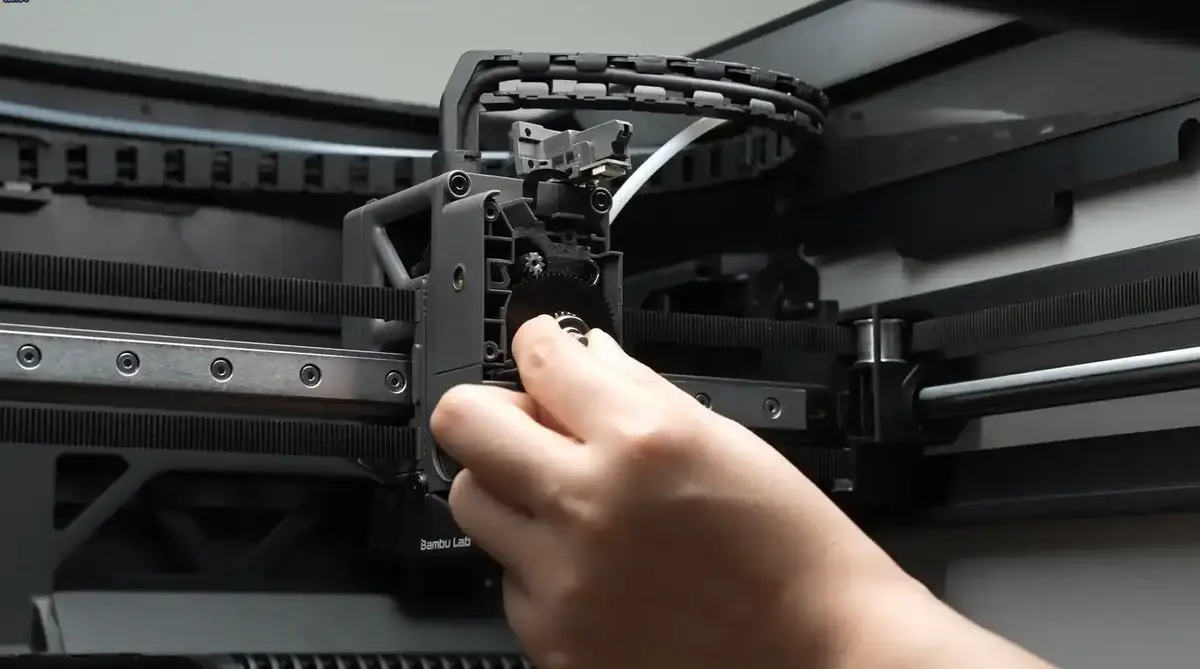

Monter extruder-gearet.

Trin 2: Monter holderen til drivhjulet

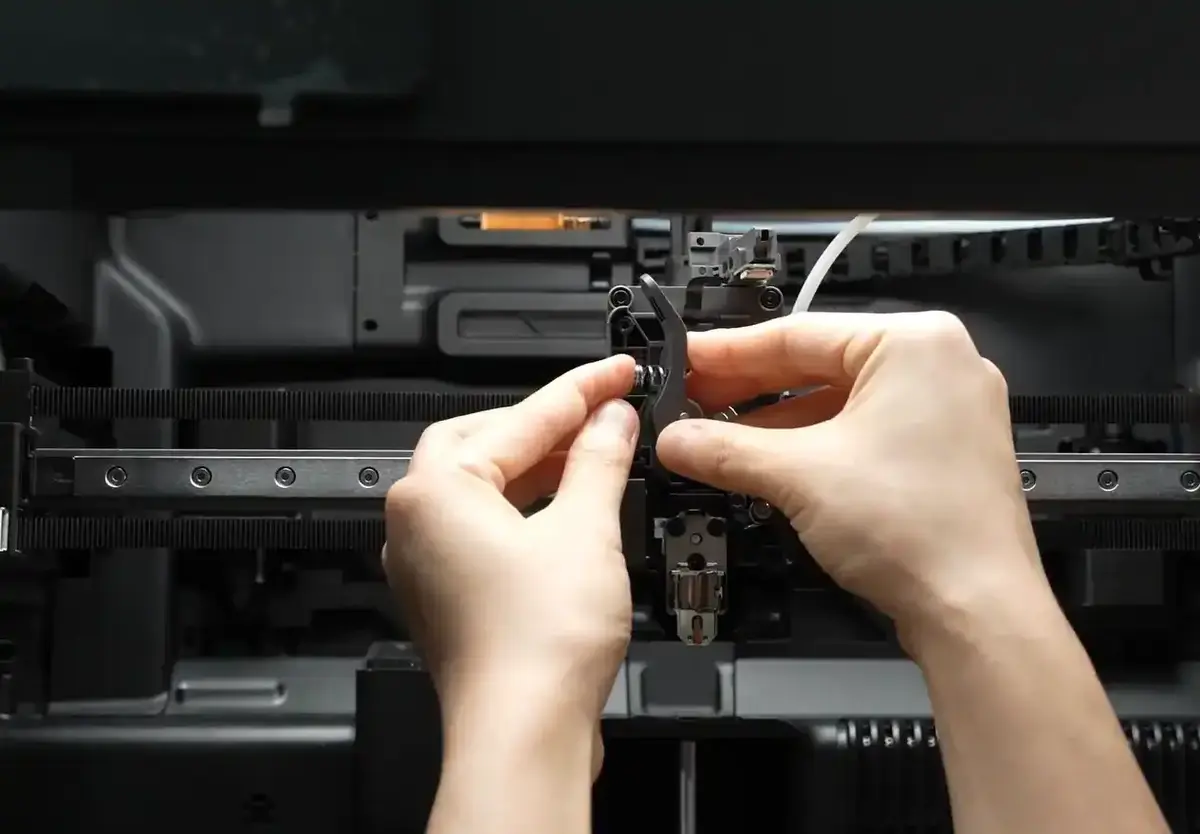

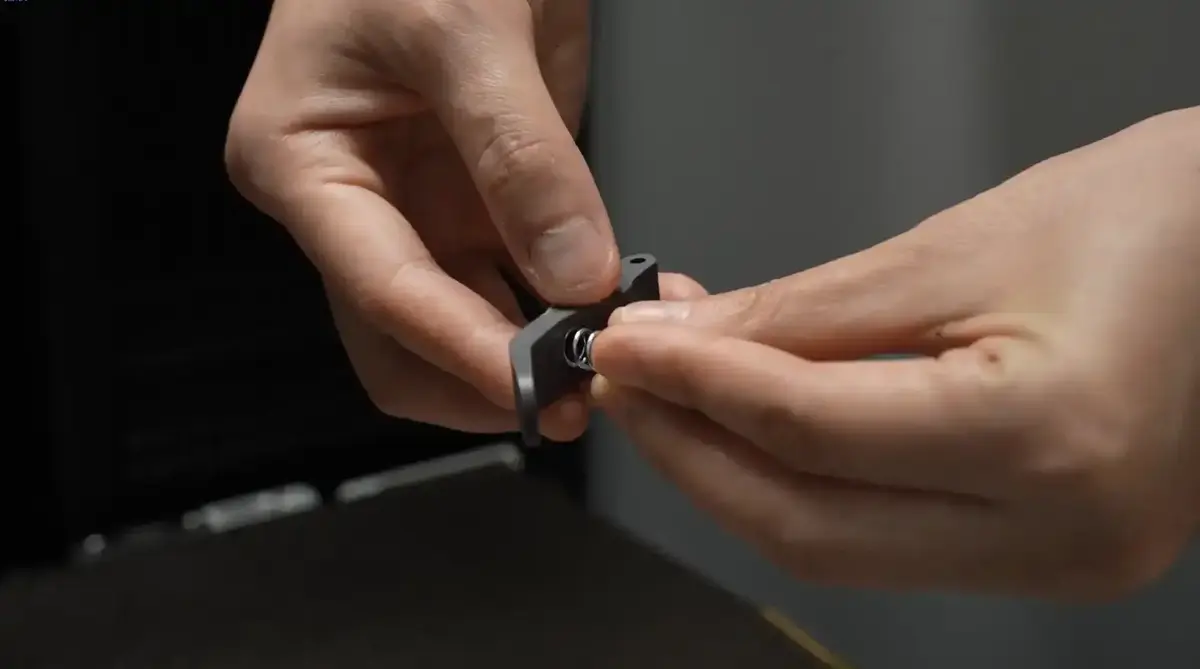

Sæt drivhjulsholderen på den tilhørende drejeaksel. Monter fjederen og endekappen i korrekt retning og position (se de korrekte og forkerte eksempler nedenfor), placer dem i den tilhørende position på drivhjulsholderen, og skru sideskruen i for at holde dem på plads. Spænd den ikke helt endnu.

VIGTIGT!
Sørg for, at fjederen og endekappen monteres korrekt, ellers kan extruderen ikke få fat i filamentet, hvilket fører til printfejl.

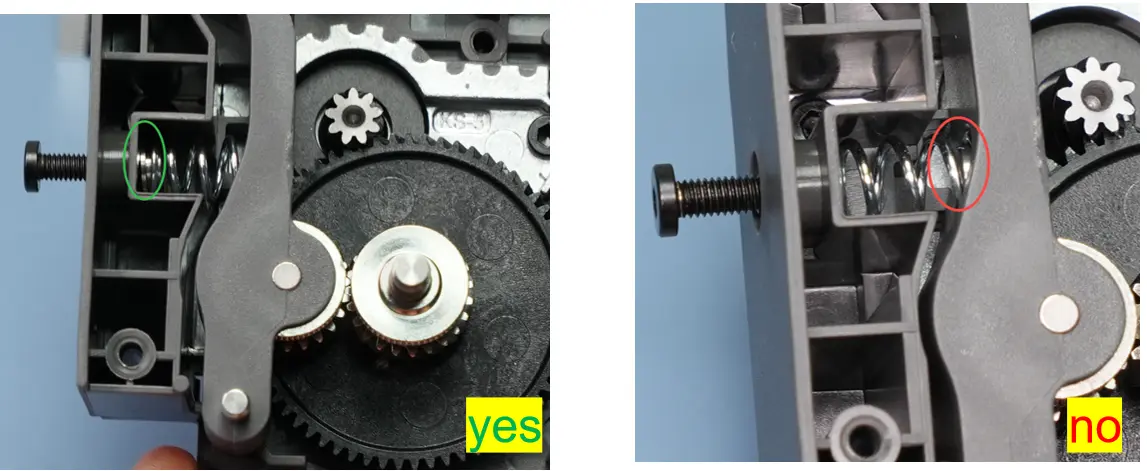

Til venstre: Korrekt eksempel, hvor skruen trykker mod endekappens konkave flade;

Til højre: Forkert eksempel, hvor endekappen sidder i forkert position, så fjederen ikke kan komprimeres.

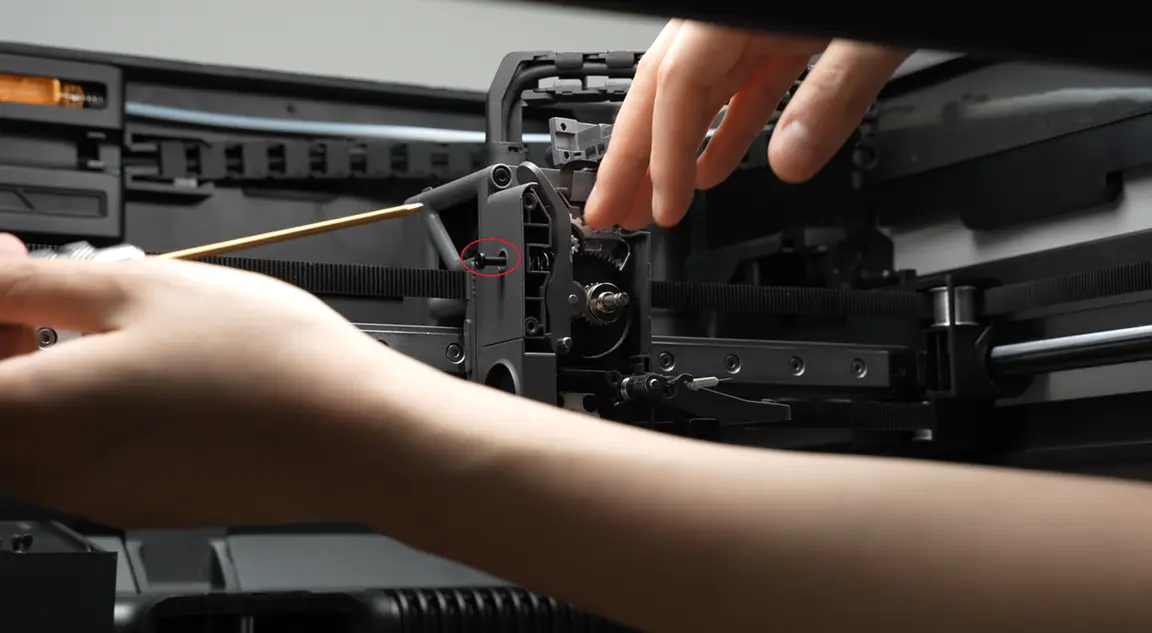

Forspænd sideskruen med 2-3 omgange. Spænd den ikke helt, da det kan vanskeliggøre montering af frontdækslet.

Trin 3: Monter extruderens frontdæksel

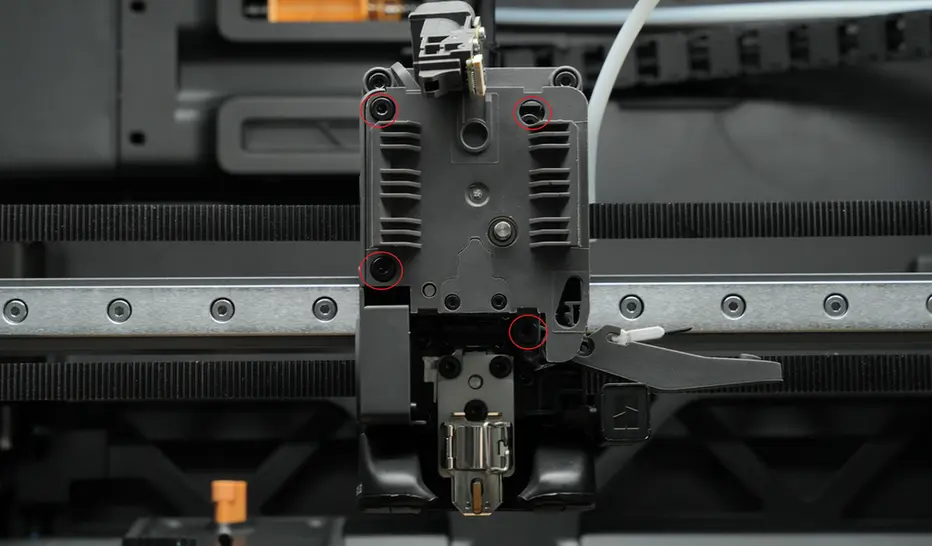

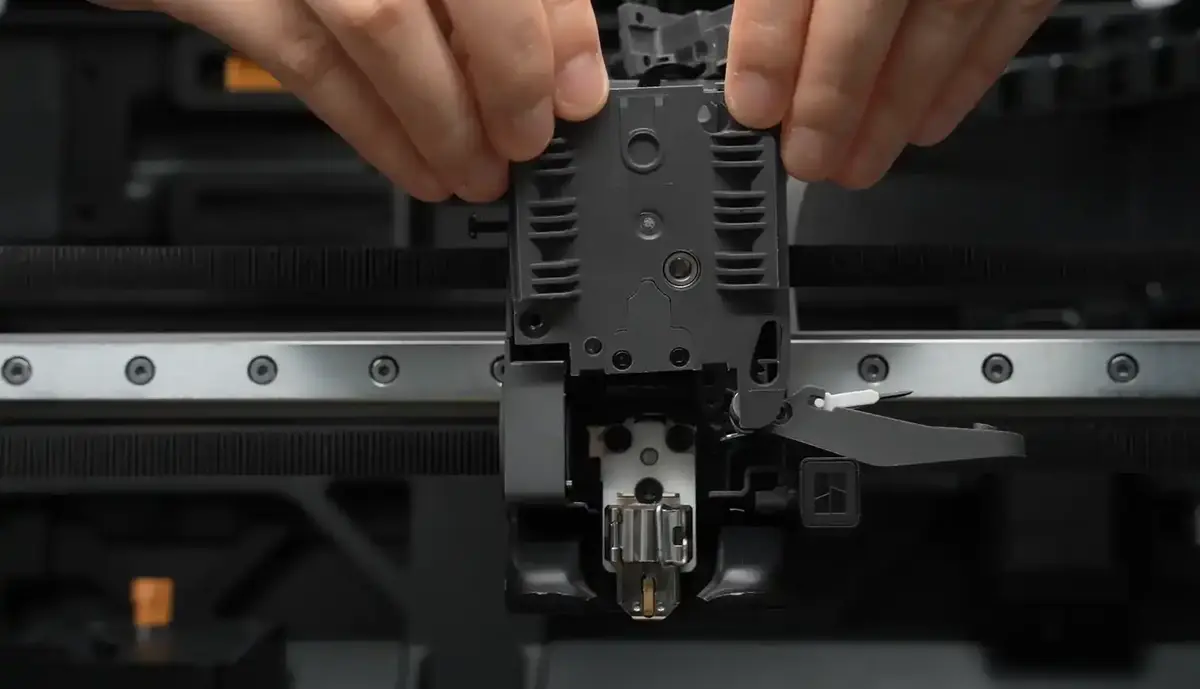

Sæt extruderens frontdæksel på igen, og skru de 4 frontdækselskruer i.

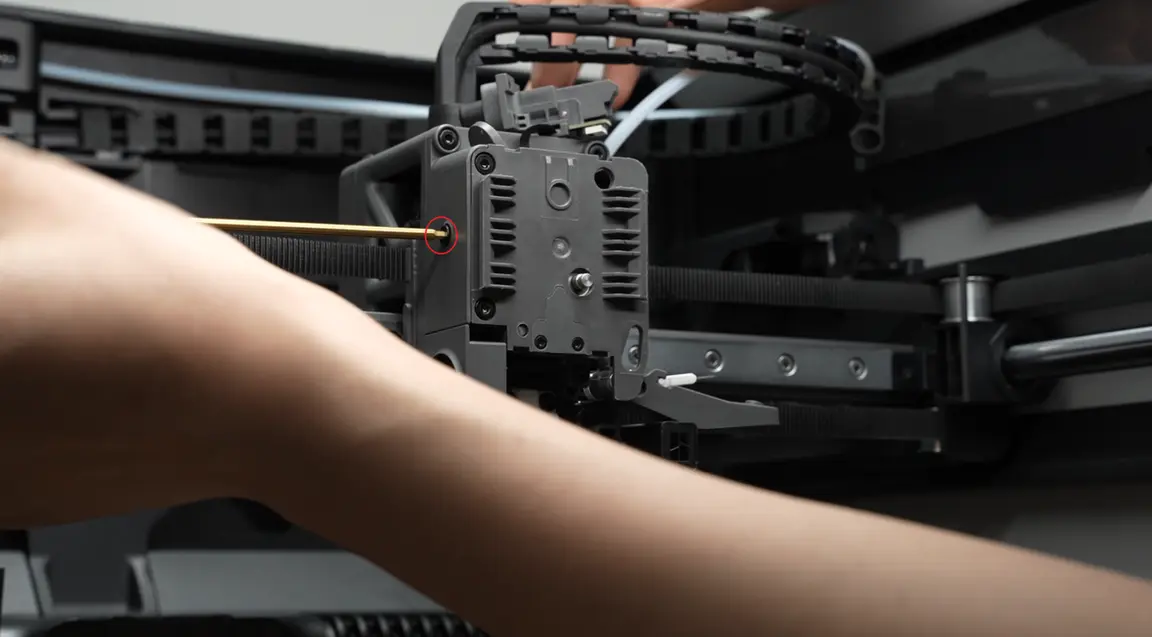

Spænd extruderens sideskrue;

Trin 4: Monter filamentsensoren

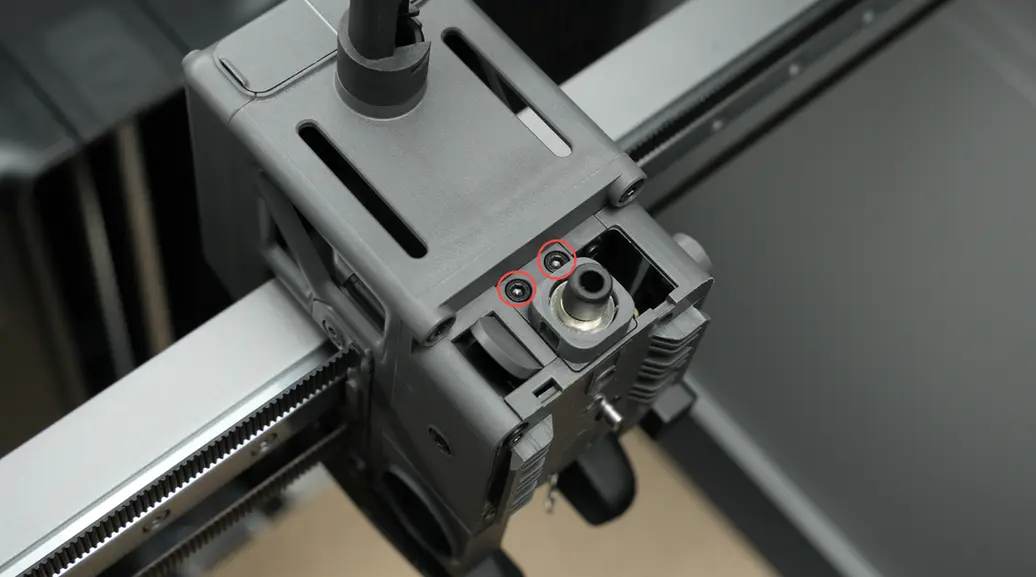

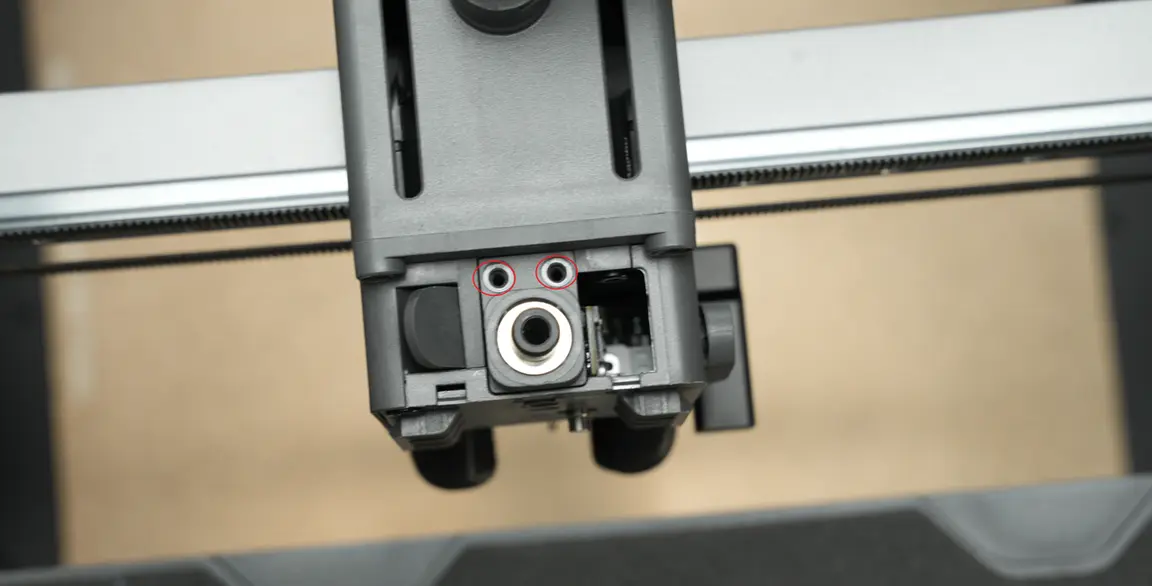

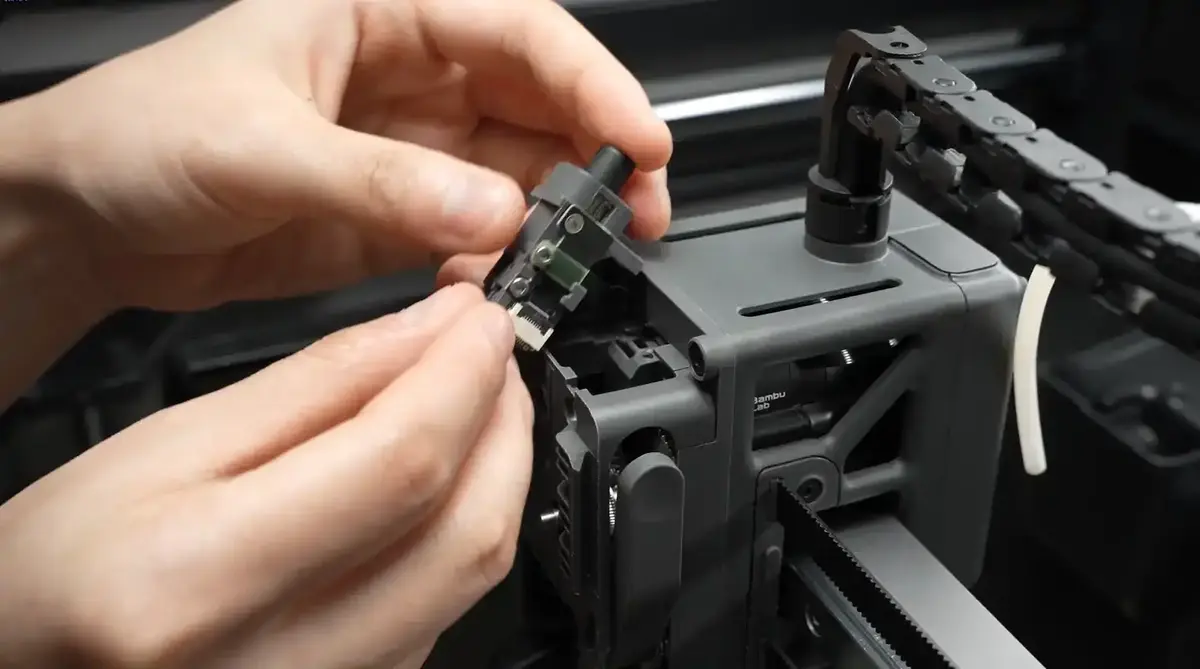

Når du monterer extruderens filamentsensor, skal du sørge for, at det sorte FPC-kabel ikke er bøjet og ligger jævnt i spalten. Fastgør derefter extruderens filamentsensor med 2 skruer.

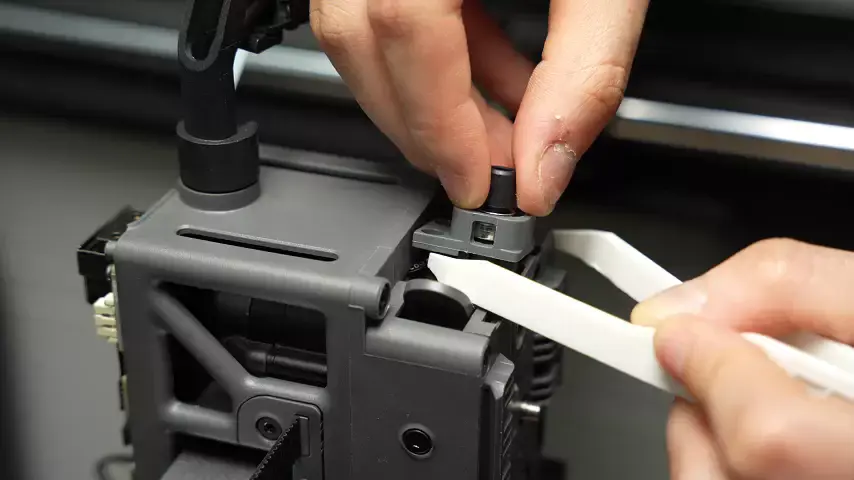

Når du monterer, skal du passe på ikke at klemme sensorkablet. Brug en finger eller et plastværktøj til at flytte kablet væk fra skruehullerne. Inden du spænder skruerne, skal du kontrollere hullerne ovenfra for at sikre, at kablet ikke blokerer dem.

Trin 5: Sæt skærehåndtaget på igen

Inden du spænder skruen igen, skal du holde skærehåndtaget fast i position. Når du spænder skruen, må du ikke bruge for stor kraft, da gevindet ellers kan blive ødelagt.

Trin 6: Tilslut PTFE-slangen

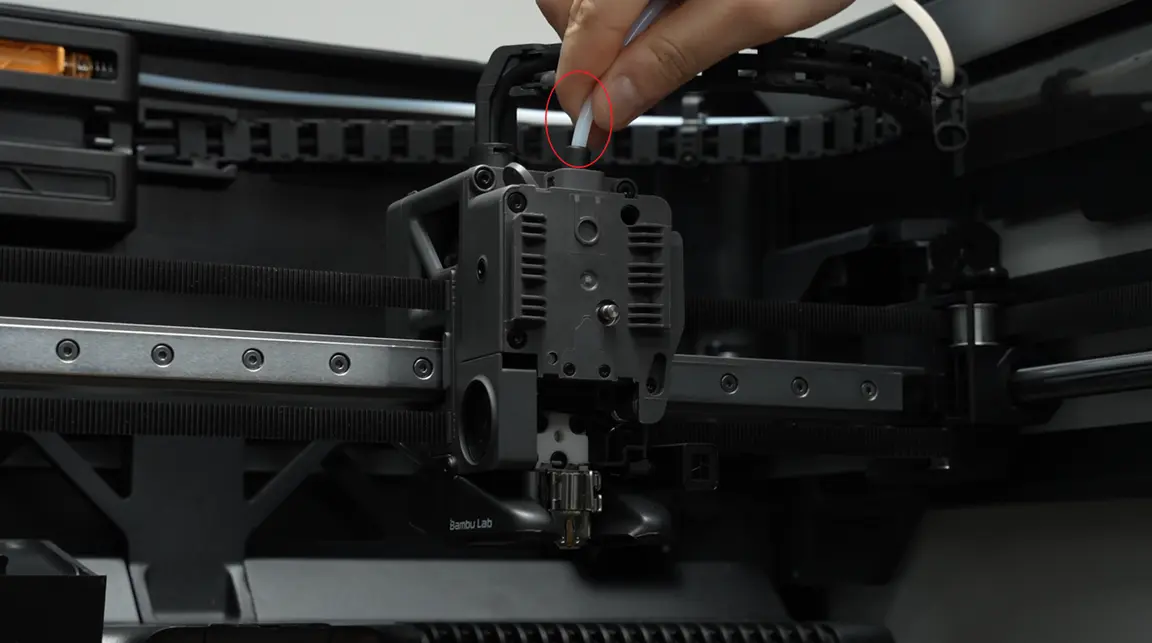

Sæt PTFE-slangen i.

Trin 7: Monter drejehjulet igen

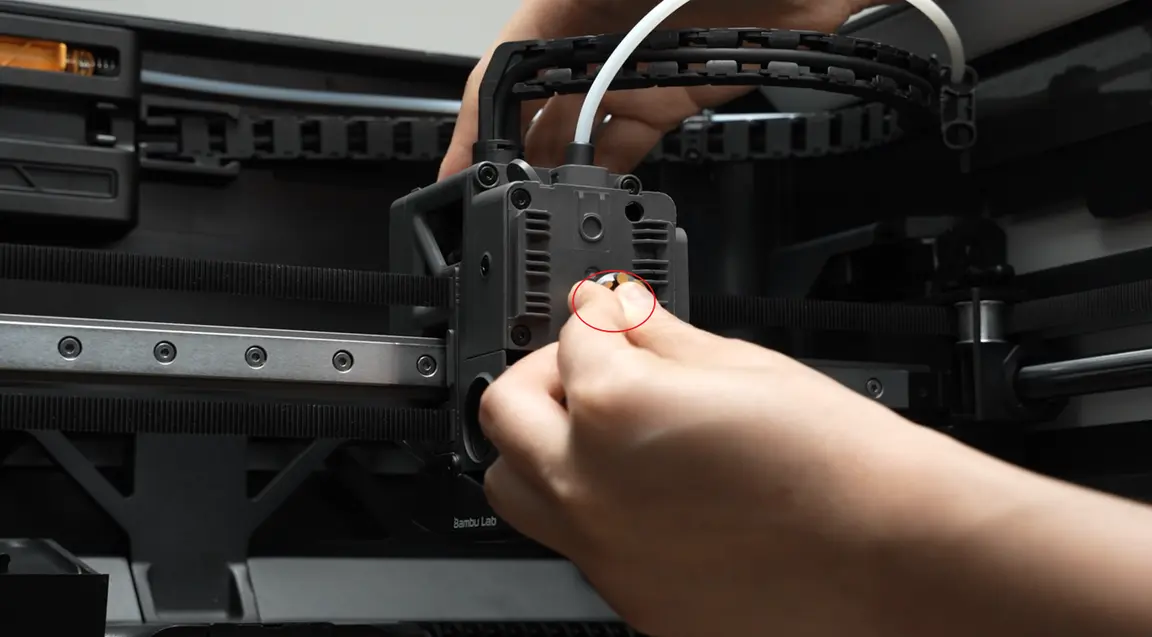

Sæt drejehjulet på igen.

Trin 8: Monter hotend

Se denne vejledning for at montere hotend.

Sådan kontrollerer du, at det er udført korrekt

Tænd printeren igen, og styr filamentfremføring og tilbagetrækning via skærmen for at bekræfte korrekt funktion.
