Udskift H2S extrudermotoren

Extrudermotor

Extrudermotoren er monteret bag på extruderen og bruges til at drive extruderen, så filamentet kan presses ud.

Reservedelene til extrudermotoren omfatter følgende:

1. 3513 extrudermotor * 1

2. M2.5x8-skruer - til fastgørelse af extrudermotoren * 2

Hvornår skal den udskiftes

• Extrudermotoren er beskadiget

Nødvendigt værktøj og materialer

1. Ny extrudermotor

2. H2.0 unbrakoskruetrækker

3. H1.5 unbrakoskruetrækker

Skrueliste

• Skrue A: 2 skruer øverst på extruderen: BT3x12

• Skrue B: 2 skruer nederst på extruderen: M2.5x5

• Skrue C: 3 skruer bag på køleblæseren til emnet (fastlåst sammen med bagdækslet) og skruerne til toolheadets bagdæksel: BT2x6.5; 2 hvirvelstrømsspoleskruer i samme størrelse.

• Skrue D: 2 skruer til hotend-blæseren: BT2x4

• Skrue E: 2 skruer i venstre og højre side af køleblæseren til emnet: BT2x5

• Skruer til extrudermotoren: ikke vist på figuren nedenfor, 2 i alt, M2.5x8-skruer (samme form som skrue B, med en gevindlængde på 3 cm)

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, inden du udfører nogen form for vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver med printeren tændt, kan det medføre kortslutning, der fører til skader på elektronikken og udgør en sikkerhedsrisiko.
Under vedligeholdelse eller fejlsøgning kan du være nødt til at adskille dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og medføre yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, inden du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har spørgsmål eller bekymringer om denne guide, så opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Afmontering af 3513-extrudermotoren

Trin 1: Fjern extruderen

Du kan se denne wiki for at fjerne extruderen fra toolhead, så den efterfølgende afmontering af extrudermotoren bliver lettere: Udskift H2S-extruderen

Trin 2: Løsn filamentskærearmen

Placer extruderen på bordet, og brug en H2.0 unbrakoskruetrækker til at fjerne en fastgørelsesskrue fra filamentskærearmen.

Bemærk: Når filamentskærearmen er løsnet, skal du håndtere den forsigtigt for ikke at skære dig på klingen.

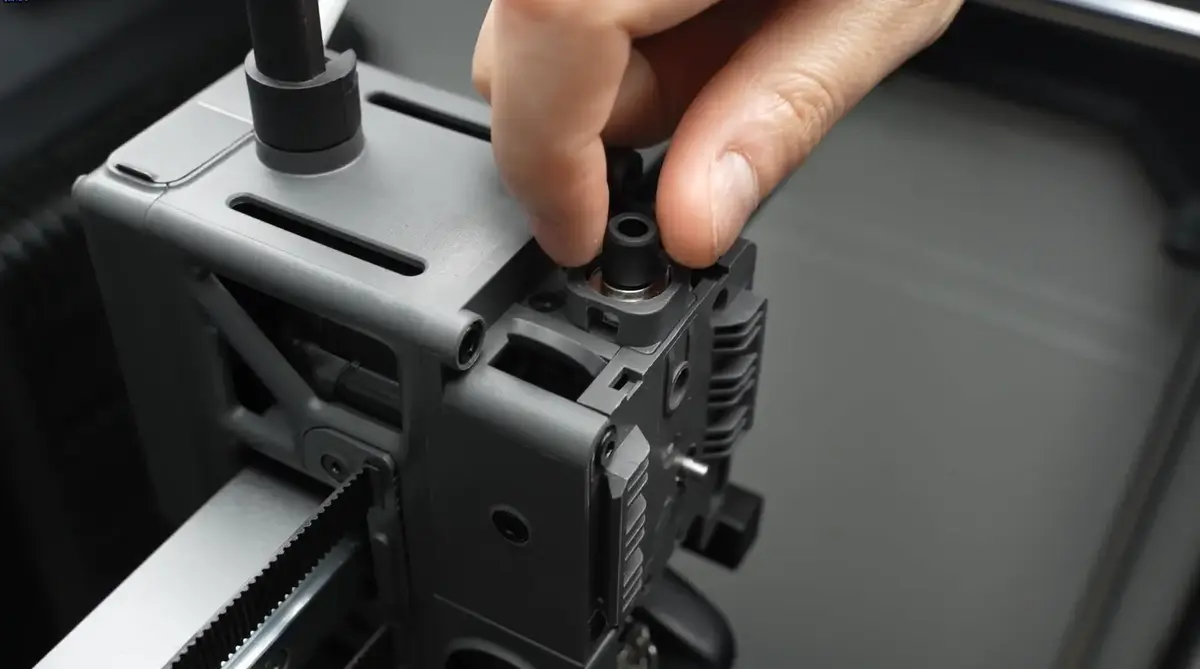

Trin 3: Fjern filamentsensoren i fremføringen

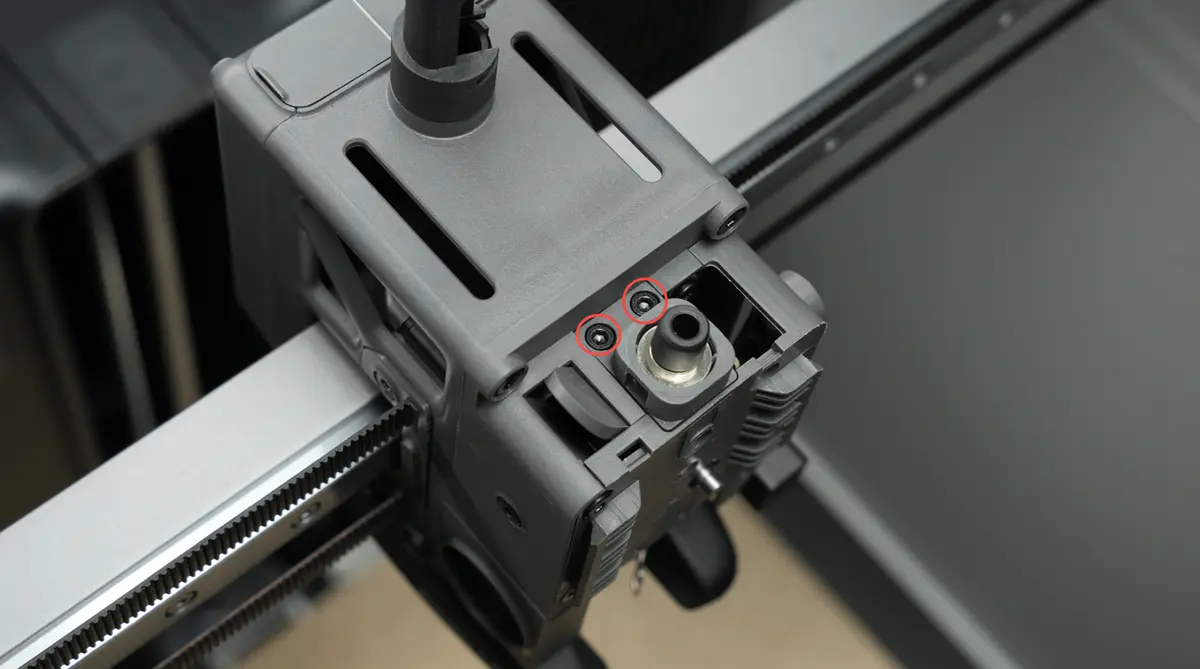

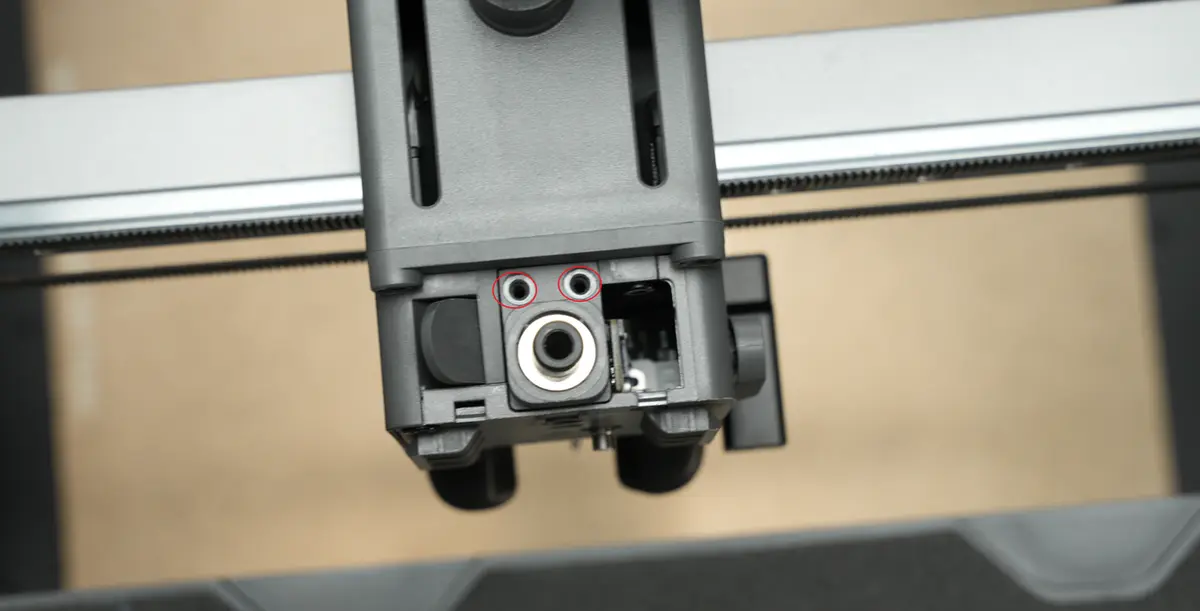

Brug en H2.0 unbrakoskruetrækker til at fjerne de 2 skruer i fremføringens filamentsensor.

Trin 4: Fjern extruderens frontdæksel og extruder-gear

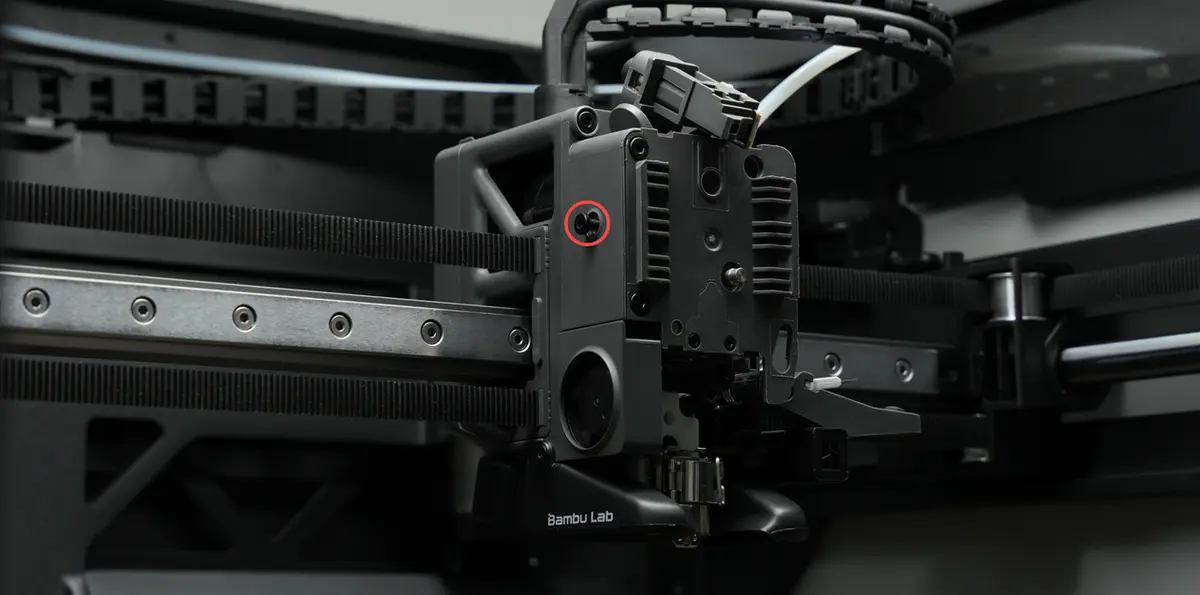

Brug en H2.0 unbrakonøgle til at løsne låseskruen til spændearmen i siden en omgang;

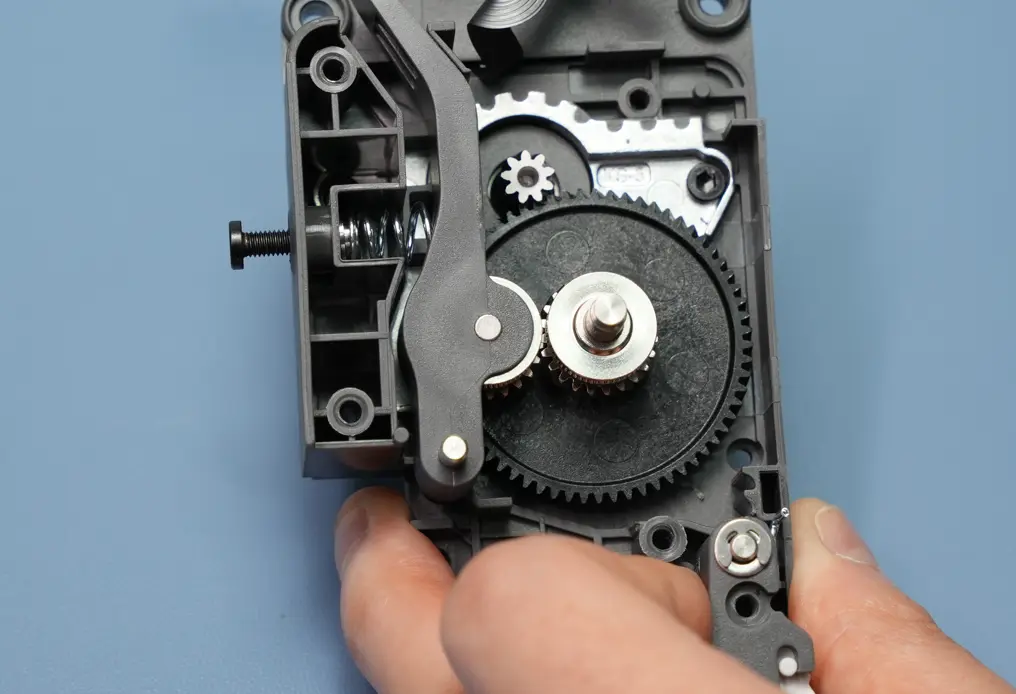

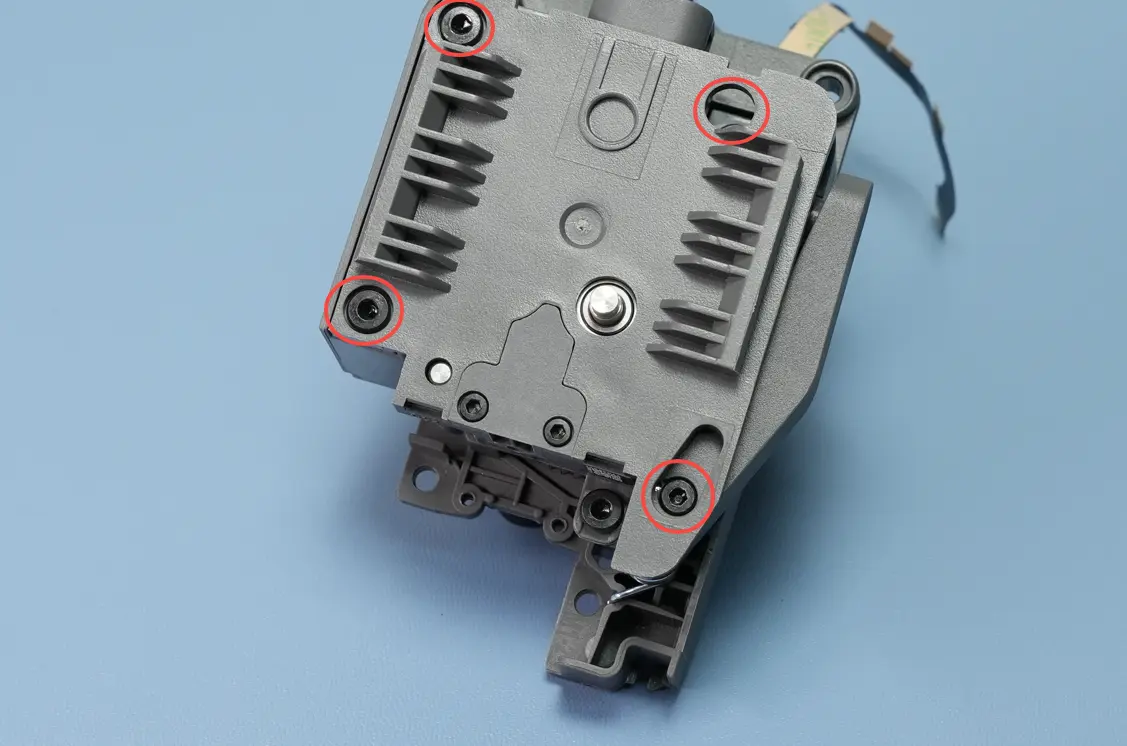

Brug en H2.0 unbrakonøgle til at fjerne de 4 skruer i frontdækslet, og tag extruderens frontdæksel af.

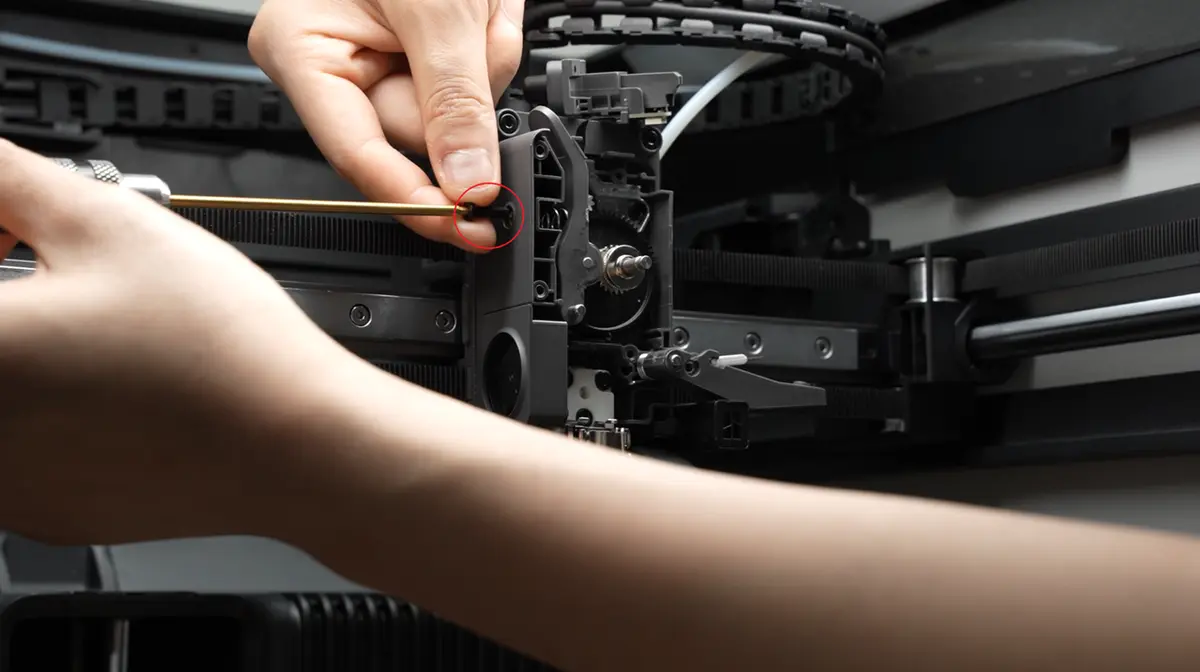

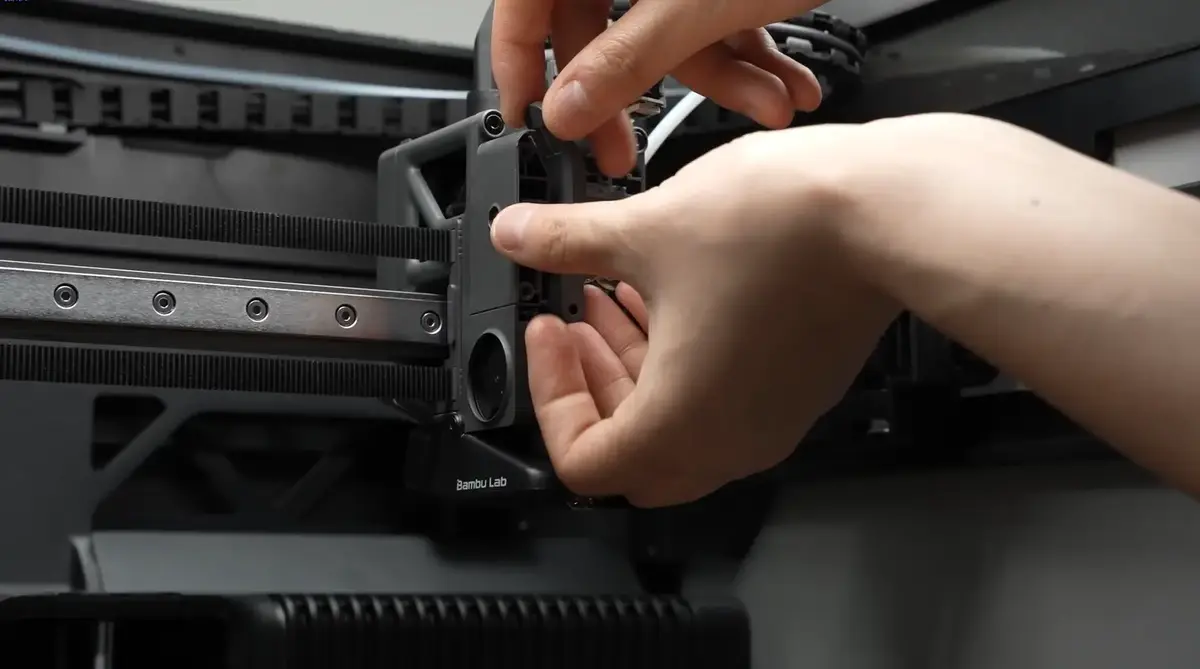

Brug en H2.0 unbrakonøgle til at fjerne sideskruen. Når du tager holderen ud, falder den indvendige fjeder og endekappe let af, så tag dem forsigtigt ud for at undgå at miste dem.

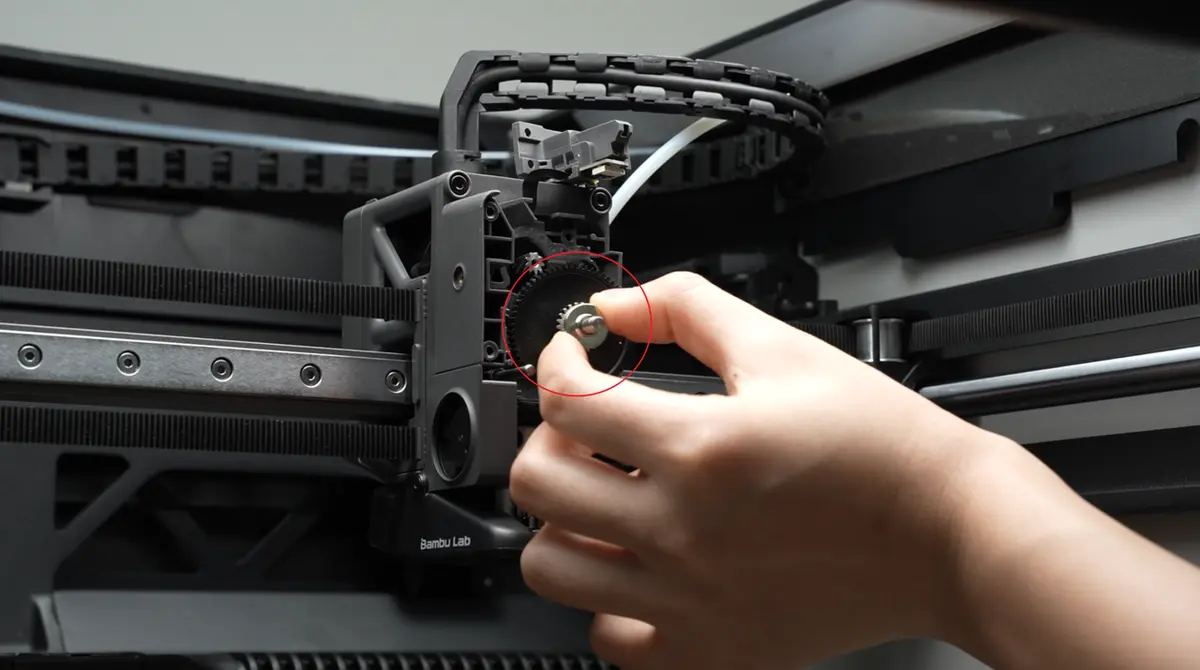

Ryst frem og tilbage for at tage det store extruder-gear direkte ud.

Trin 5: Fjern skruerne til extrudermotoren

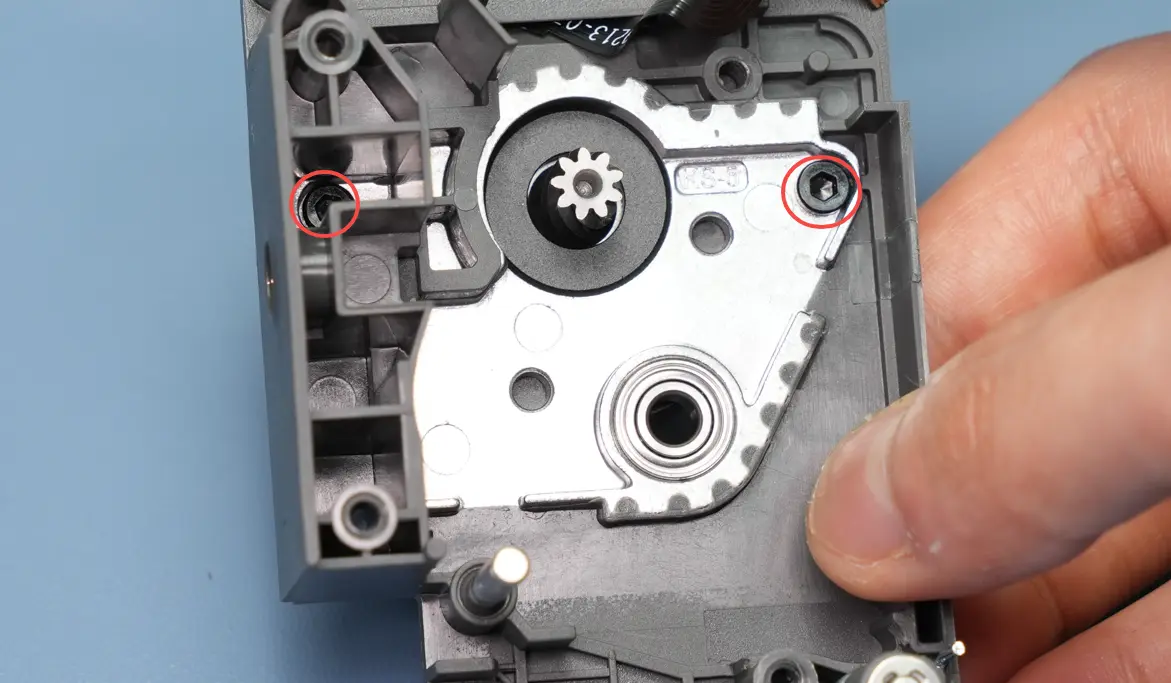

Fjern de 2 skruer til extrudermotoren, og tag extrudermotoren af.

Montering af 3513-extrudermotoren

Trin 1: Monter 3513-extrudermotoren

Ret den nye extrudermotor ind efter hullerne på extruderens bagdæksel, og brug derefter en H2.0 unbrakoskruetrækker til at spænde de to fastgørelsesskruer.

Trin 2: Monter extruderens frontdæksel og extruder-gear

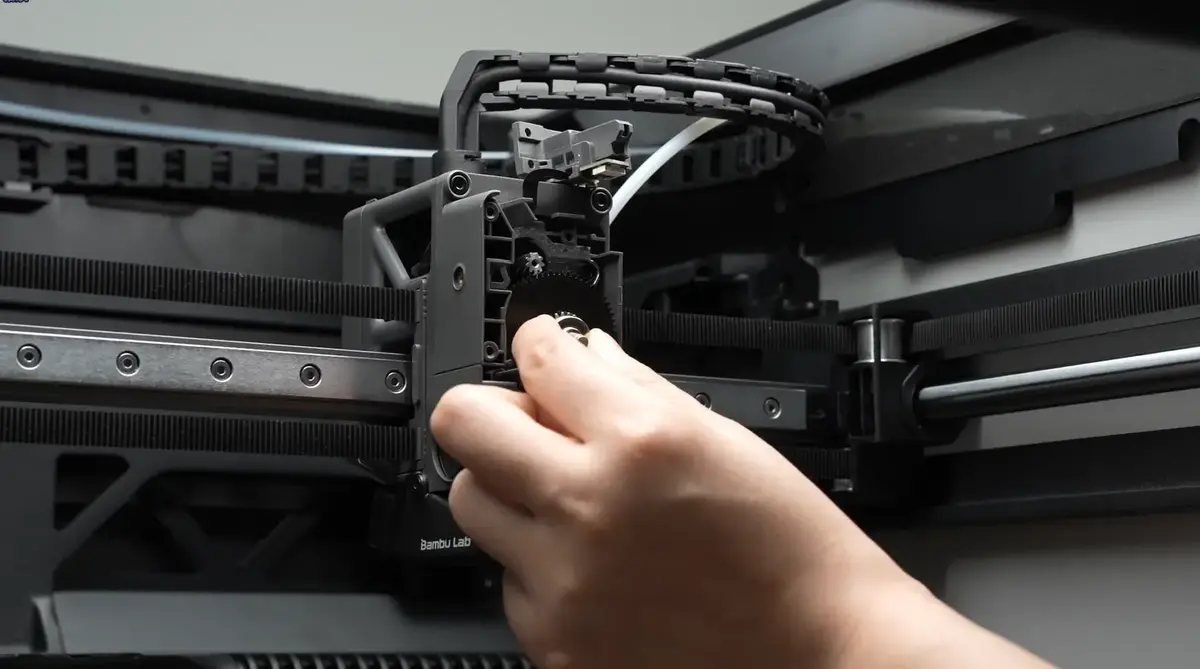

Monter extruder-gearet.

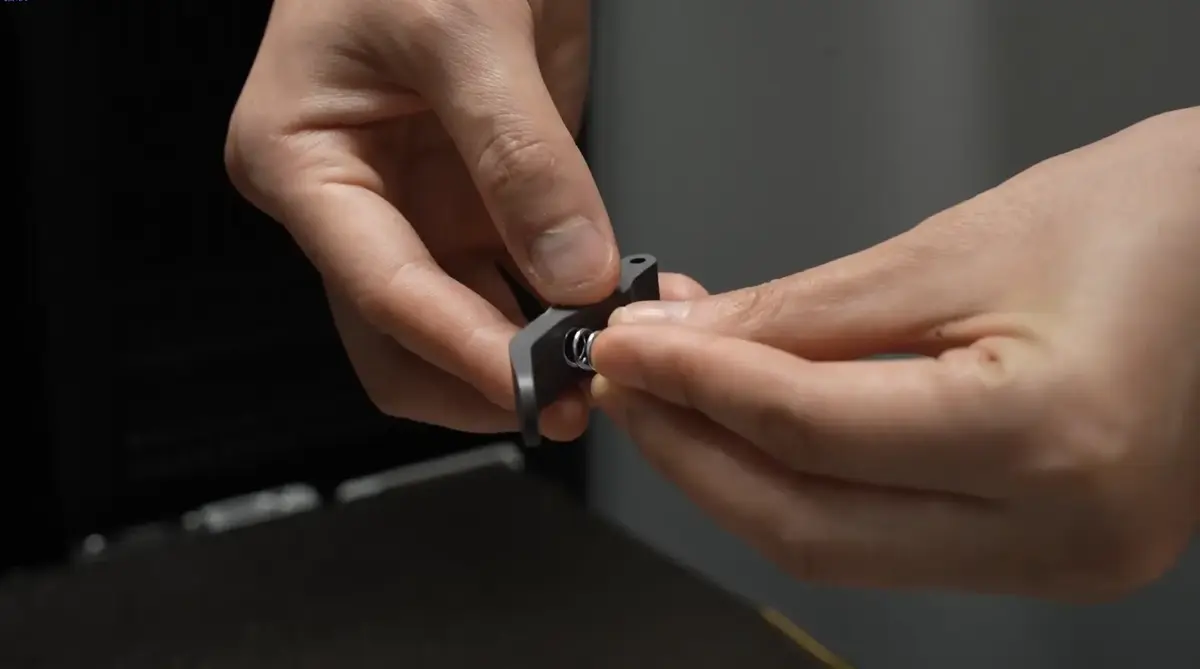

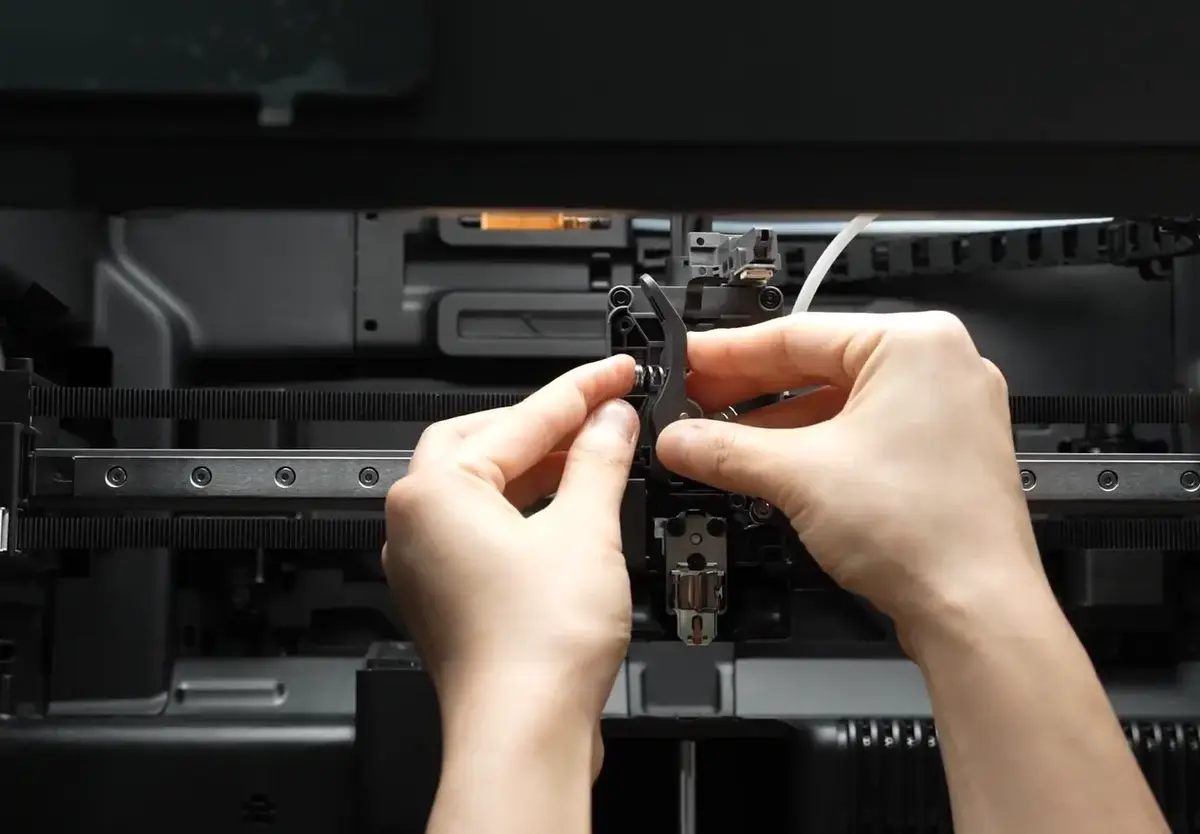

Sæt drivhjulsholderen på den tilhørende drejeaksel. Monter fjederen og endekappen i korrekt retning og position (se de korrekte og forkerte eksempler nedenfor), placer dem i den tilhørende position på drivhjulsholderen, og skru sideskruen i for at holde den, men spænd den ikke helt endnu.

Vigtig påmindelse!
Sørg for at montere fjederen og endekappen korrekt, ellers kan extruderen ikke få fat i filamentet, hvilket fører til printfejl.

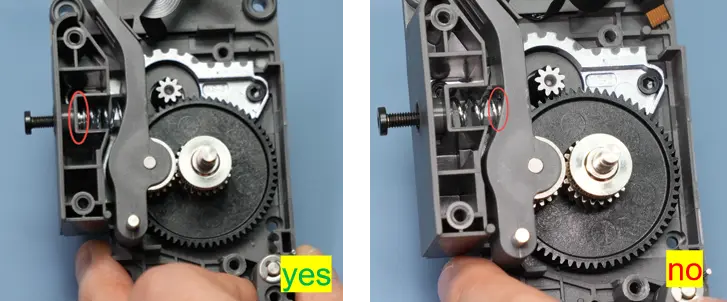

Til venstre: Korrekt eksempel, hvor skruen trykker mod endekappens konkave flade; Til højre: Forkert eksempel, hvor endekappen sidder i forkert position, så skruen ikke kan komprimere fjederen

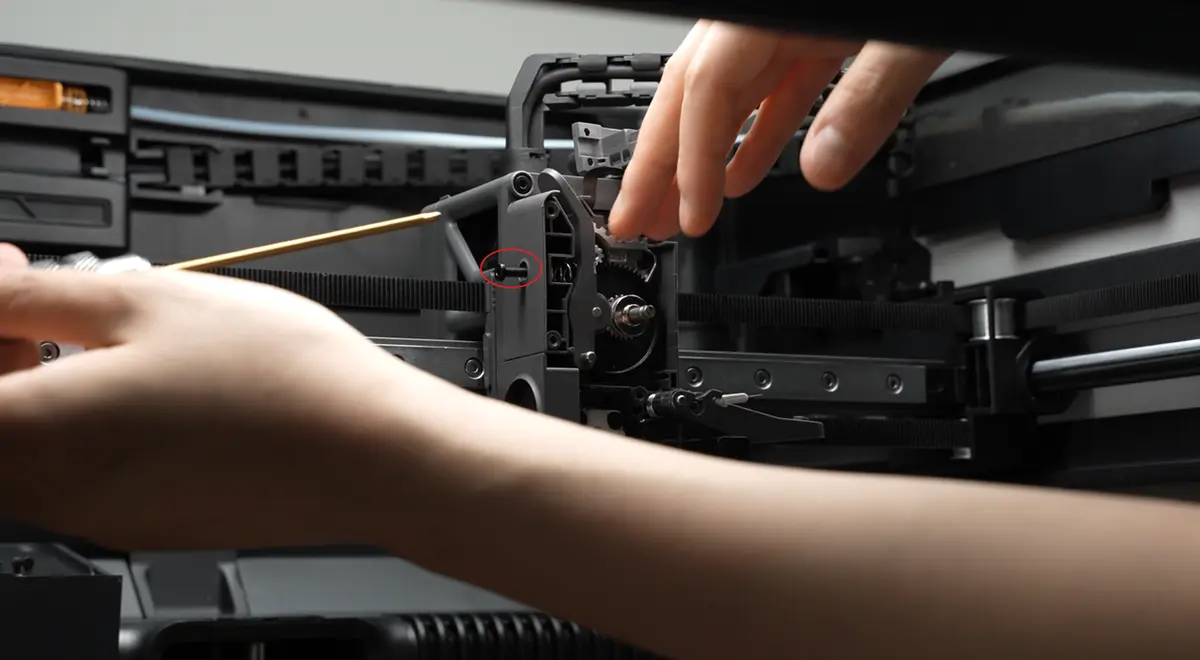

Forspænd sideskruen. Det er tilstrækkeligt at skrue den i 2-3 omgange. Spænd den ikke helt, da det ellers vil gøre det svært at montere frontdækslet.

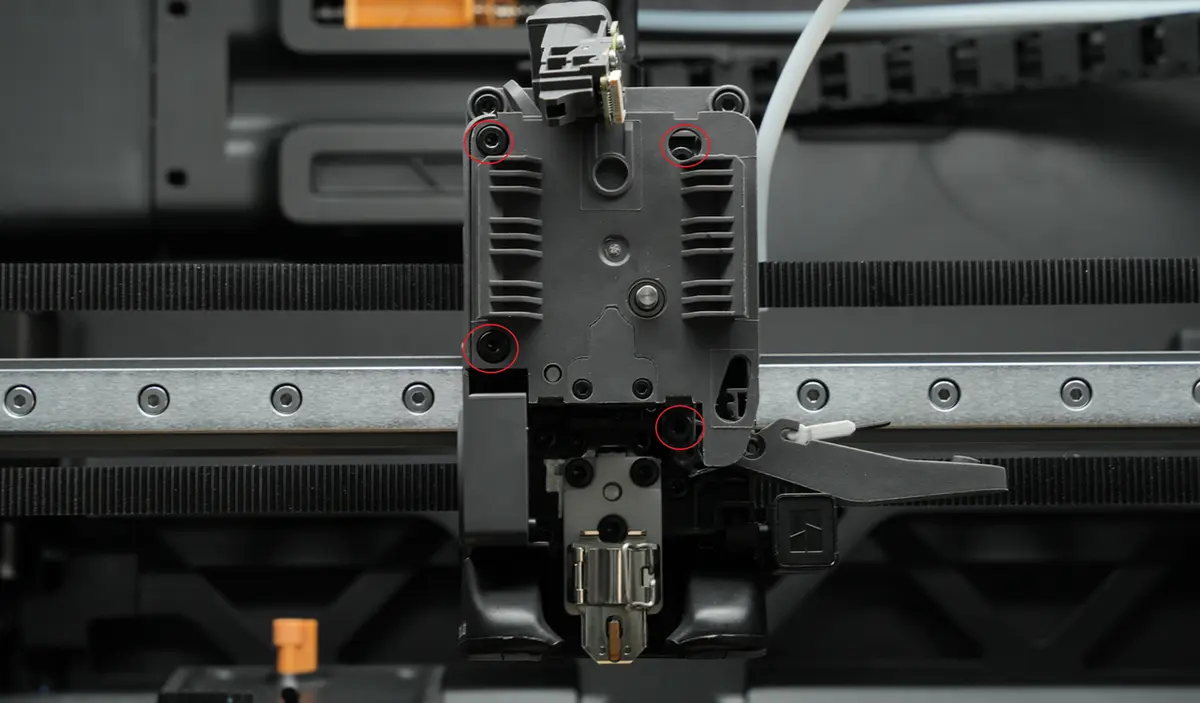

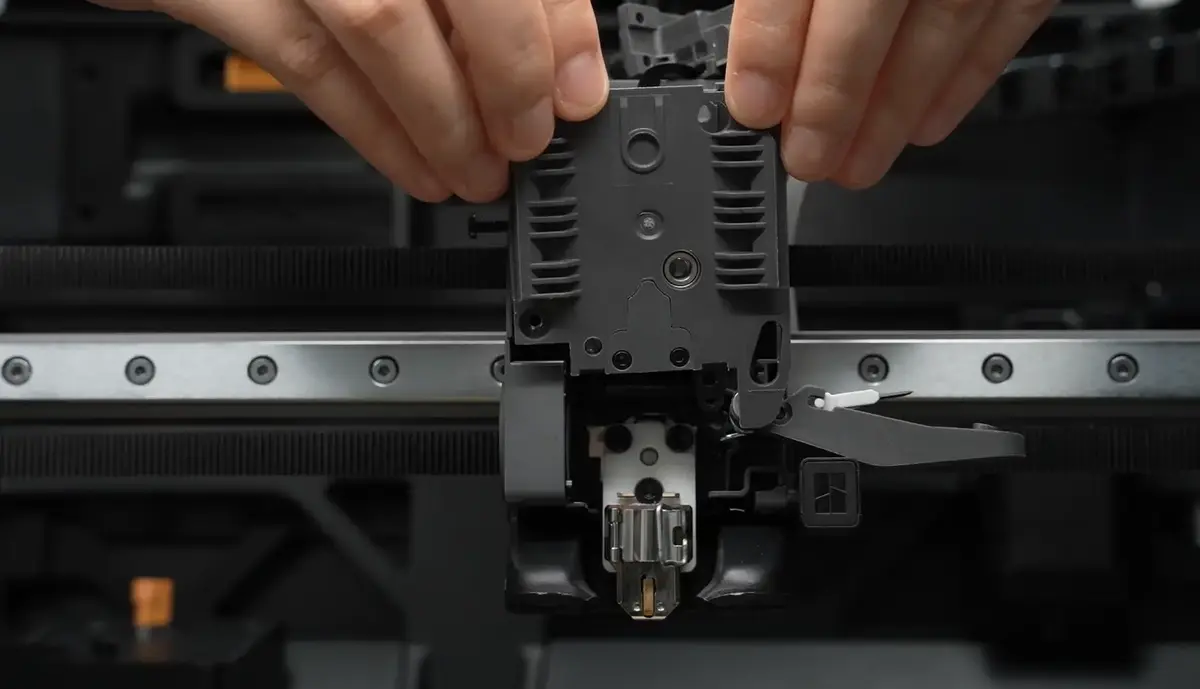

Sæt extruderens frontdæksel på igen, og skru de 4 skruer i extruderens frontdæksel.

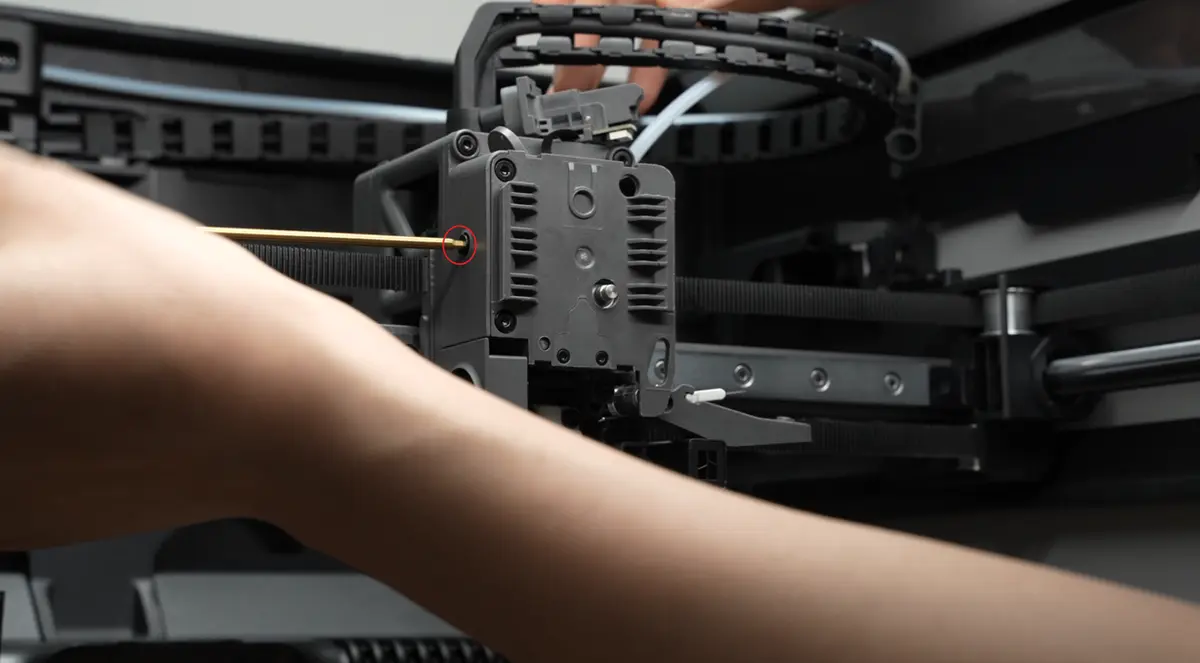

Spænd extruderens sideskrue;

Trin 3: Monter filamentsensoren i fremføringen

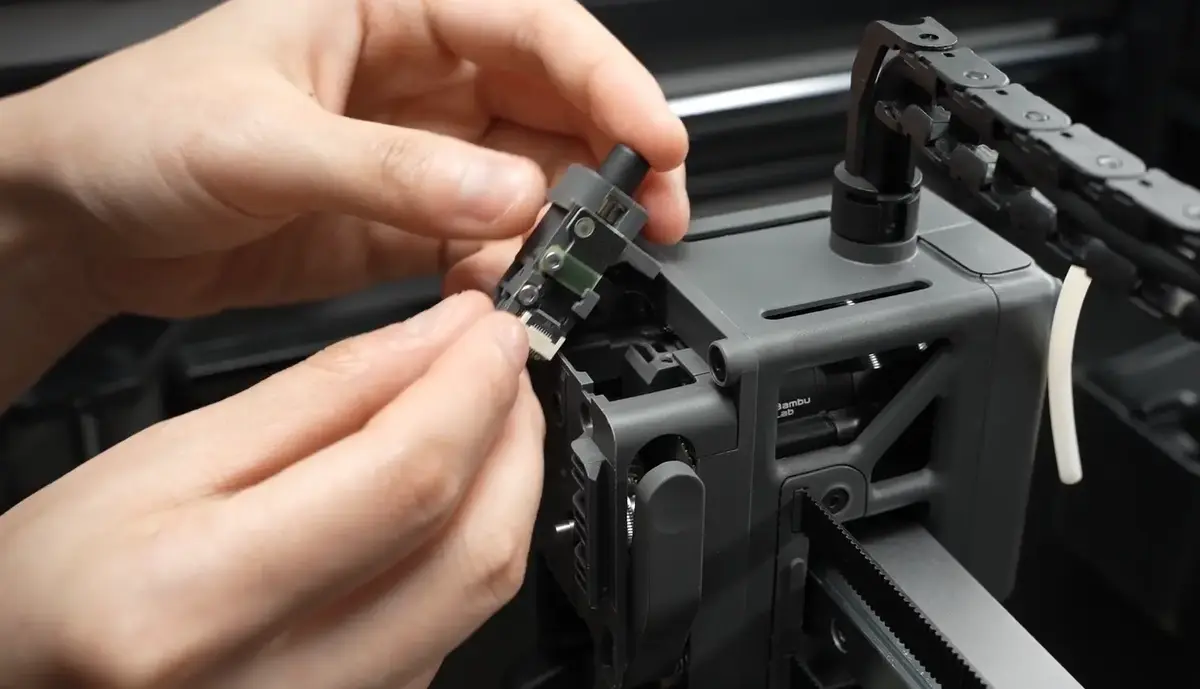

Monter filamentnav-enheden, og sørg for, at det sorte FPC-kabel ikke er foldet og ligger jævnt i den ledige position. Skru derefter 2 skruer i for at fastgøre fremføringens filamentsensor. Inden du skruer skruerne i, skal du oppefra kontrollere, at fladkablet ikke trykker mod skruehullerne, så fladkablet ikke beskadiges af skruerne.

Trin 4: Monter filamentskærearmen

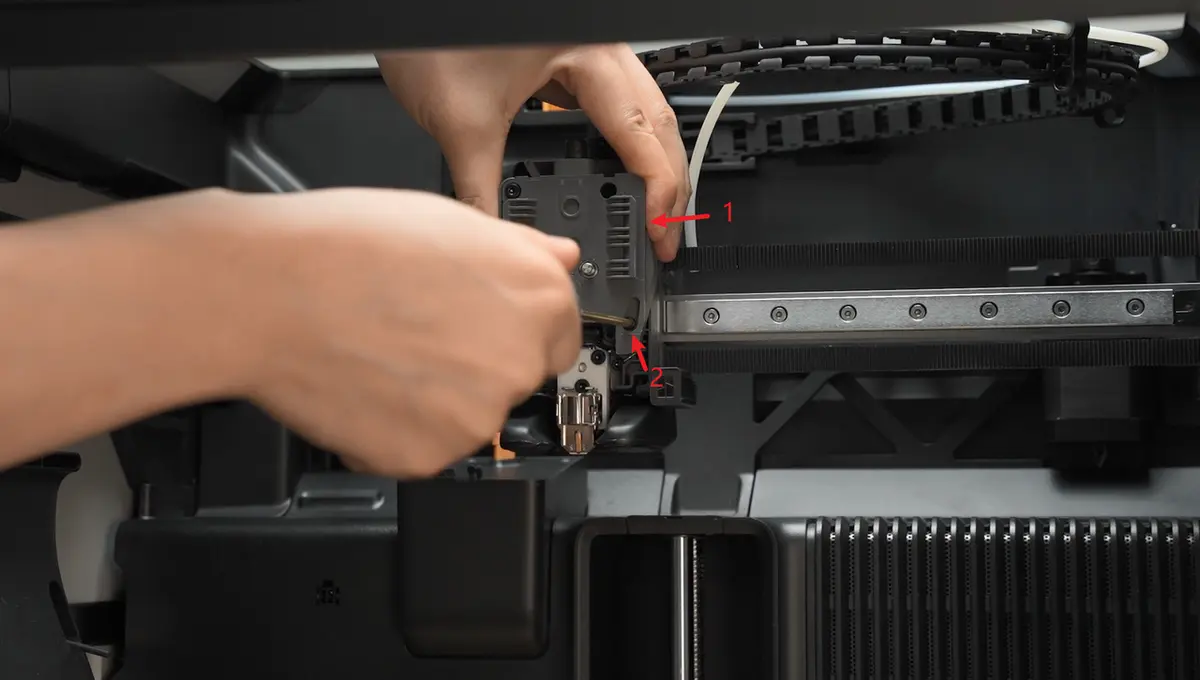

Inden du fastgør skruen igen, skal du holde filamentskærearmen fast og holde den i position. Når du spænder skruen, skal du passe på ikke at bruge for stor kraft for at undgå at ødelægge gevindet.

Trin 5: Monter extruderen

Du kan se denne wiki for at montere extruderen på toolhead igen:

Udskift H2S-extruderen

Sådan kontrollerer du, at det lykkedes

• Tilslut strømforsyningen, og start printeren;

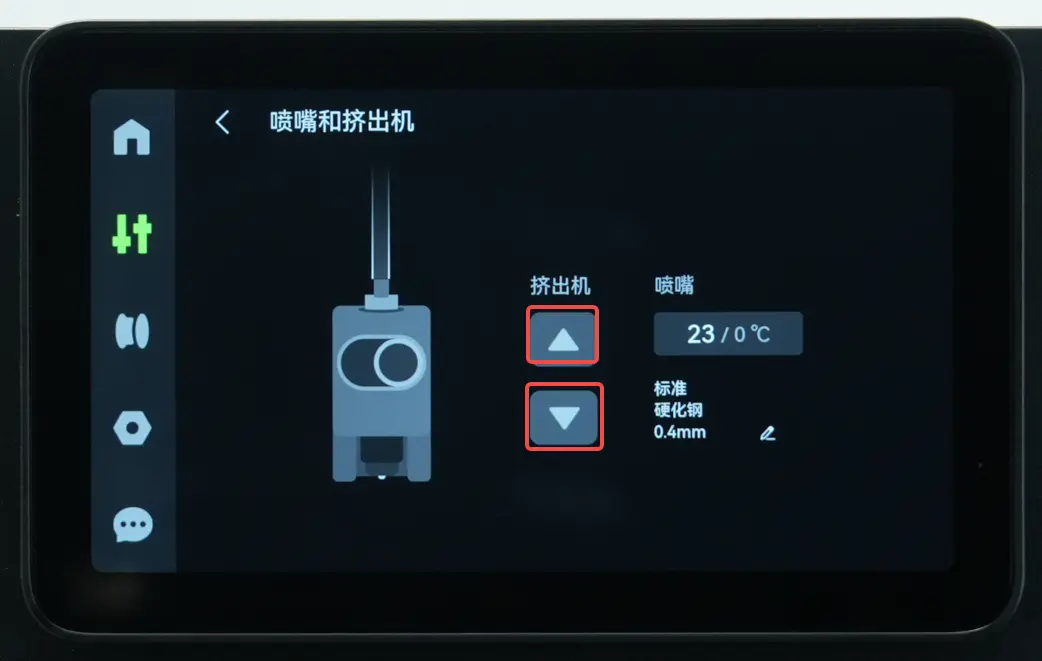

• På kontrolsiden klikker du på knappen for extruderudpresning for at bekræfte, at motoren kan drive extruderen normalt;
