Udskift hotend-køleblæseren på H2S

Hvornår bruges den?

Denne guide er til fejlsøgning af problemer med hotend-køleblæseren.

Almindelige situationer, der kræver udskiftning af hotend-køleblæseren, omfatter:

• Hotend-køleblæseren støjer under drift

• Hotend-køleblæseren er gået i stykker og vil ikke dreje rundt

• Bambu Lab teknisk support anbefaler udskiftning

Nødvendigt værktøj og materialer

• H2S hotend-køleblæser

• H1.5 unbrakonøgle

• 25 minutter

⚠️ VIGTIGT

Hvis dit produkt-SKU er FAH047, skal du sørge for at tjekke blæserens orientering før montering. Hvis orienteringen er forkert, følg trinnene i appendikset for at justere den. Hvis dit produkt-SKU er FAH047-V1, kan du springe appendikset over og gå direkte videre med monteringen.

Ved korrekt montering skal siden med labelen vende mod luftudtaget og lede luftstrømmen mod hotendets køleplade.

Skrueliste

• Skrue A: Venstre og højre skruer på dele-køleblæseren, 2 i alt: BT2x5
• Skrue B: Bagsiden af dele-køleblæseren (fastlåst med bagdækslet) og toolheadets bagdæksel-skruer, 3 i alt: BT2x6.5
• Skrue C: Hotend-køleblæserens skruer, 2 i alt: BT2x4

Sikkerhedsadvarsel

VIGTIGT!
Det er afgørende at slukke printeren før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og toolhead-ledninger. Hvis du udfører opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til elektronikskader og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du blive nødt til at adskille dele, herunder hotend. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skader på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål om at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern hotend-køleblæseren

Trin 1: Løsn dele-køleblæseren

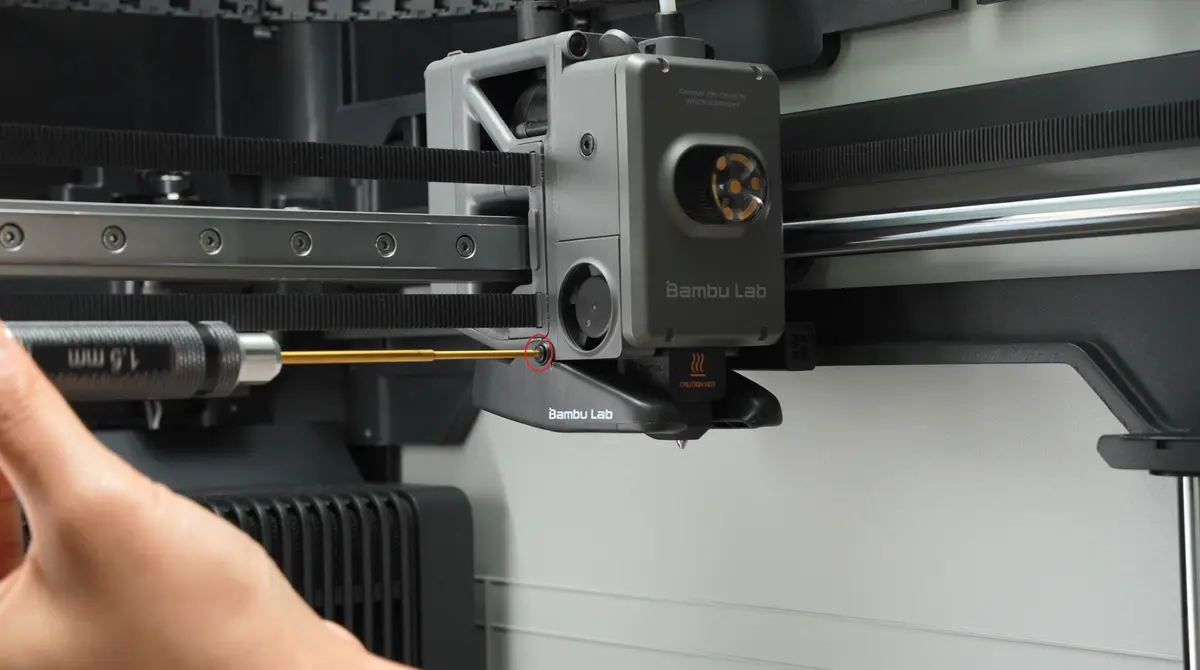

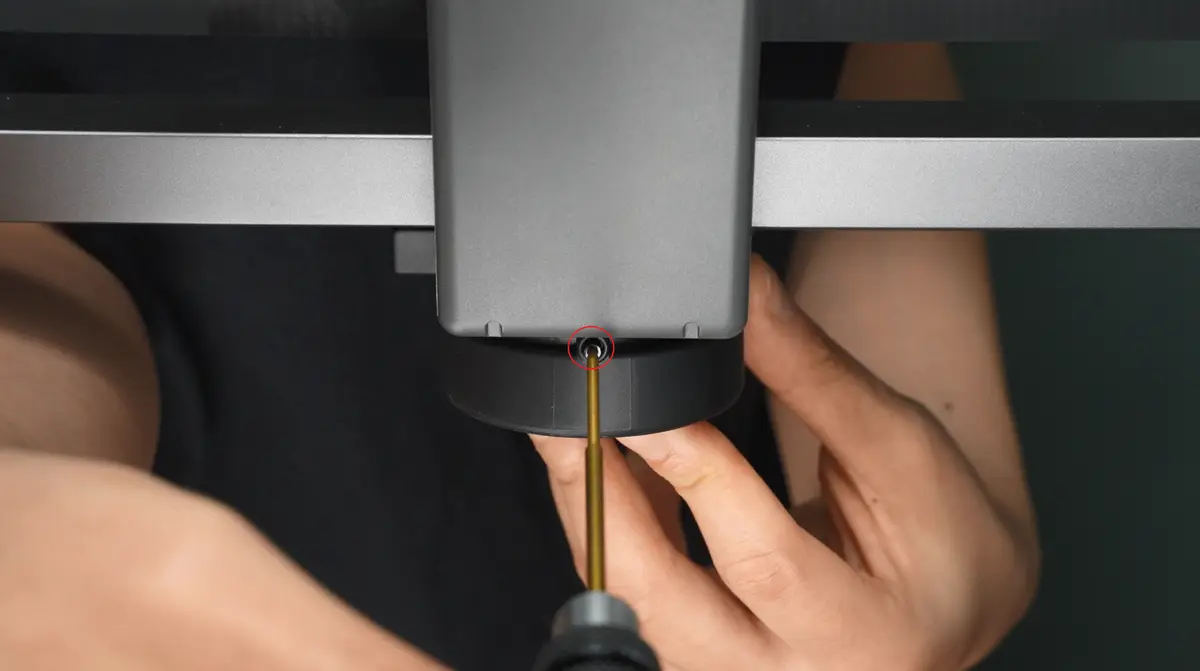

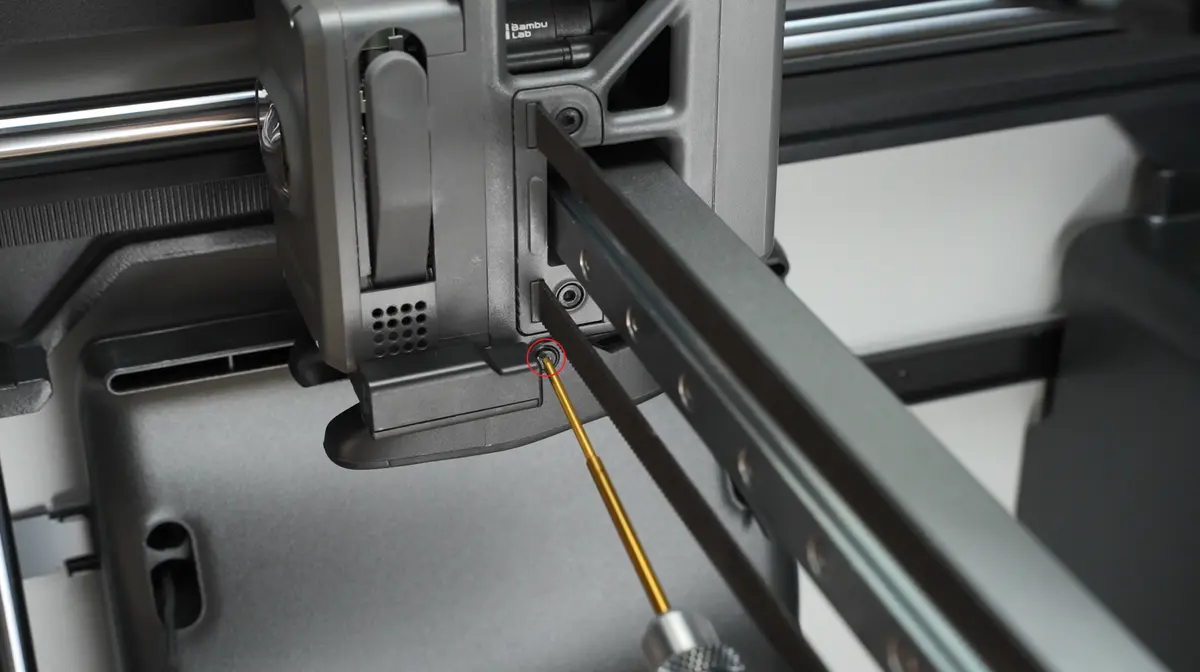

• Skru de 3 skruer på dele-køleblæseren ud. Bemærk, at den bageste skrue deles med toolheadets bagdæksel.

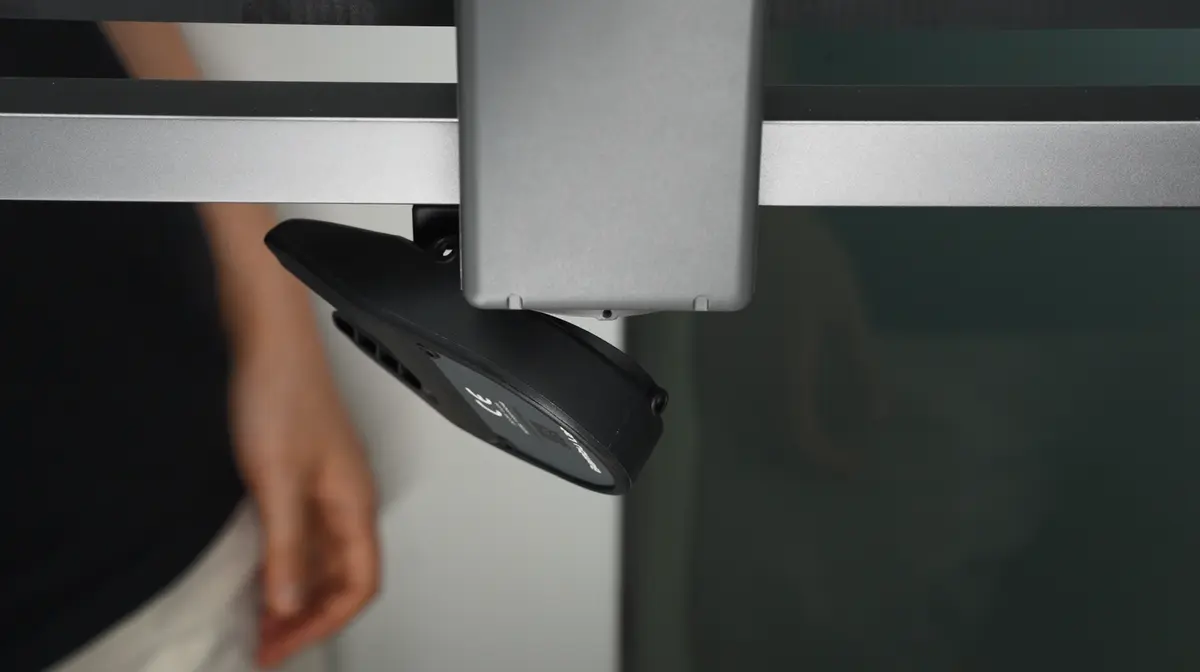

• Når skruerne er løsnet, hænger blæseren naturligt ned.

Træk ikke hårdt i blæseren, så du undgår at beskadige stikket!

Trin 2: Løsn toolheadets bagdæksel

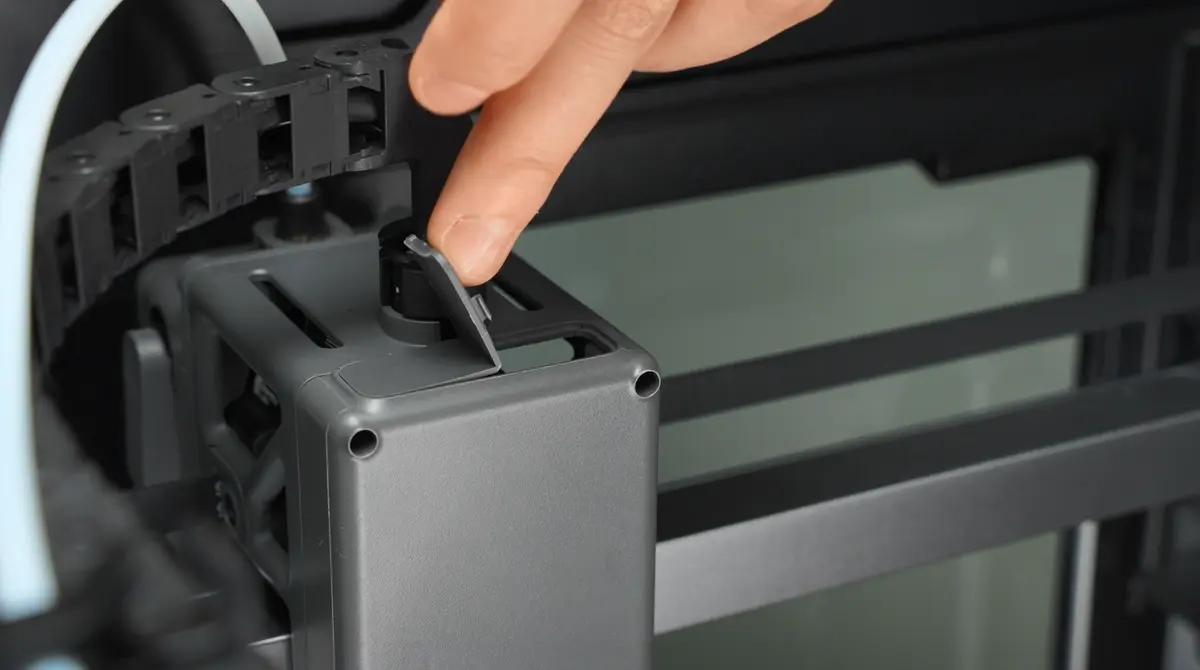

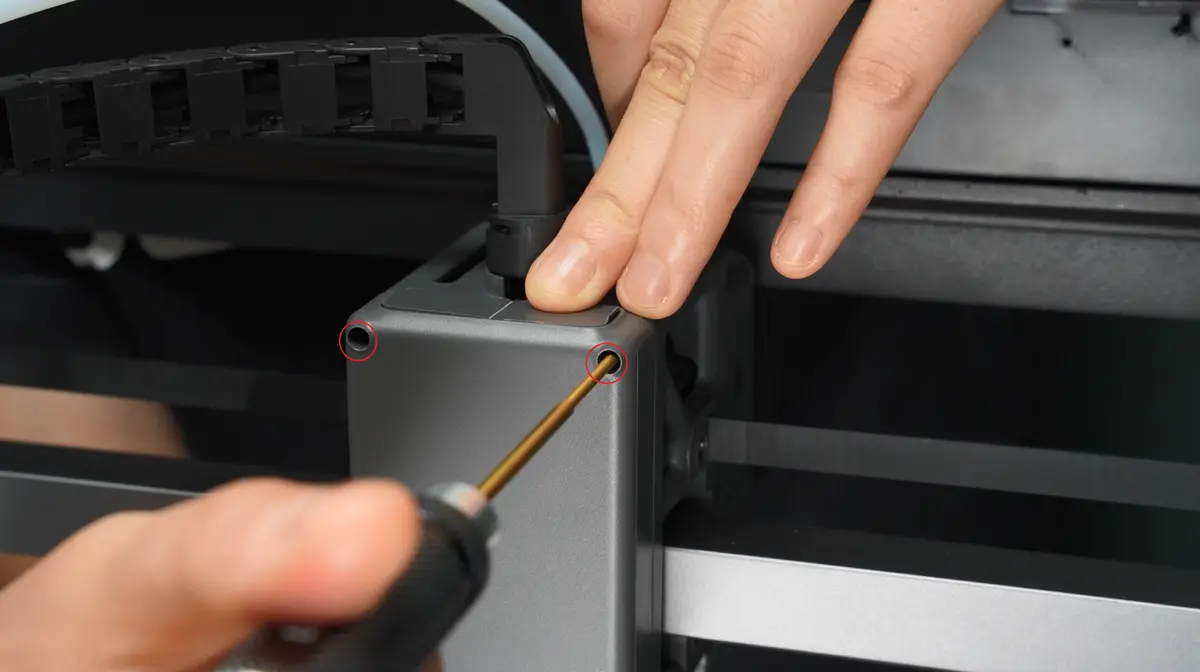

• Fjern de 2 skruer på toppen af toolheadets bagdæksel for at åbne moduldækslet;

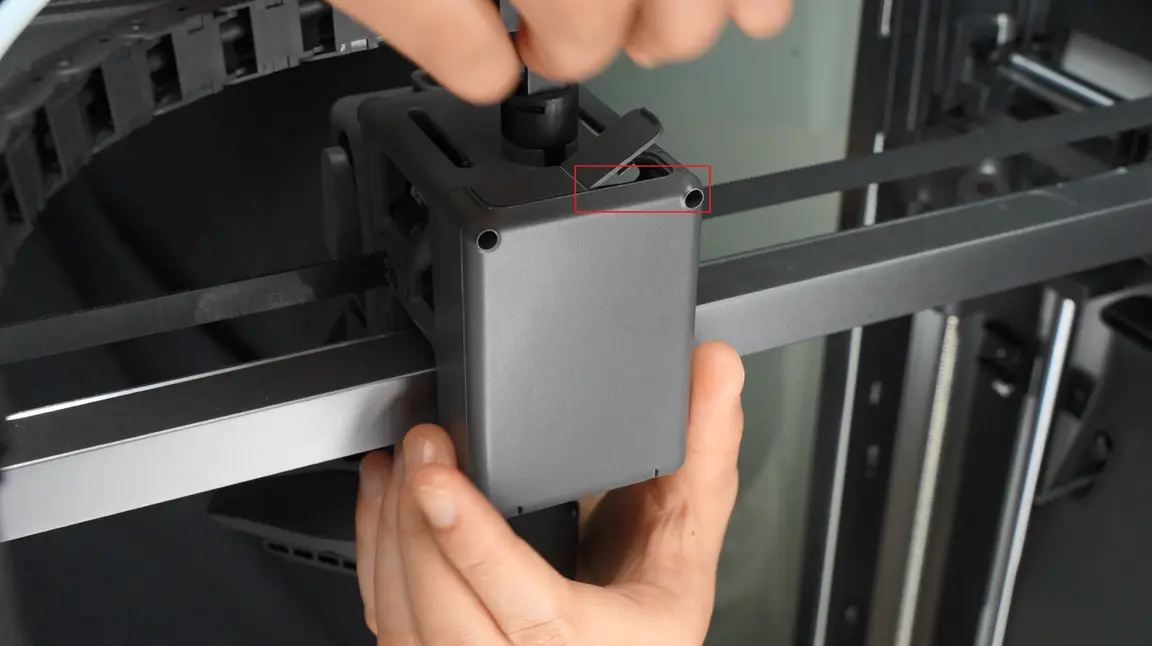

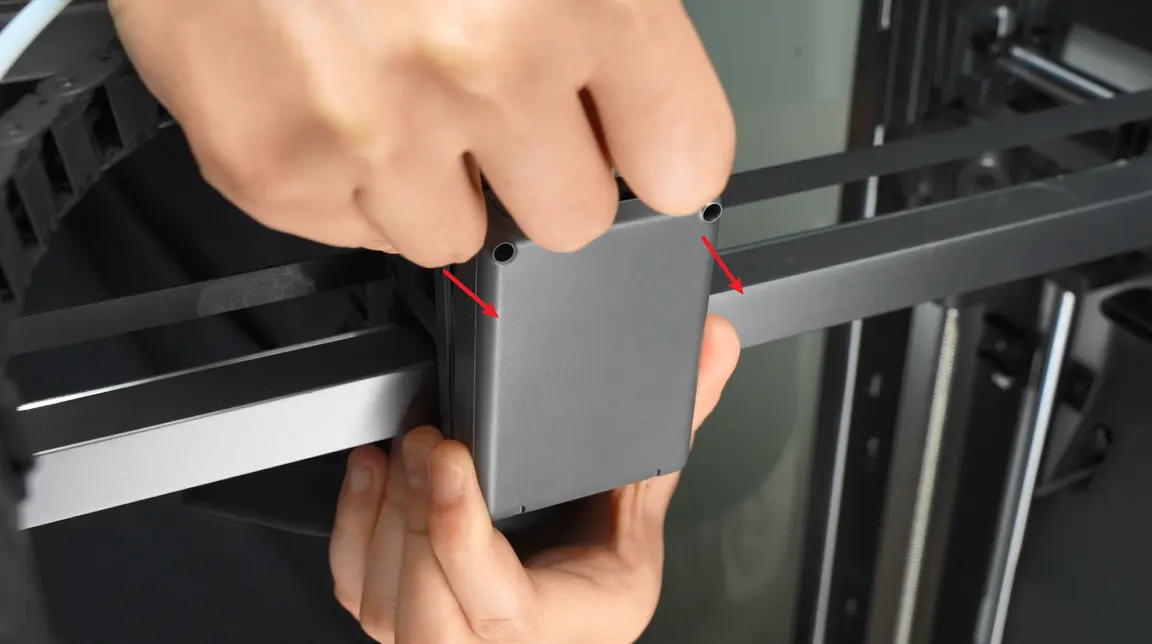

• Når dækslet er åbnet, skubbes toolheadets bagdæksel forsigtigt fra inderväggen med fingrene for at frigøre det.

Trin 3: Afbryd stik på TH-printet

• Afbryd stikket til hotendets varmeelement-samling.

• Pil acetattapen af, der dækker hotend-blæserens stik.

Bemærk: Denne acetattape skal sættes på igen under samlingen. Gem den et sikkert sted!

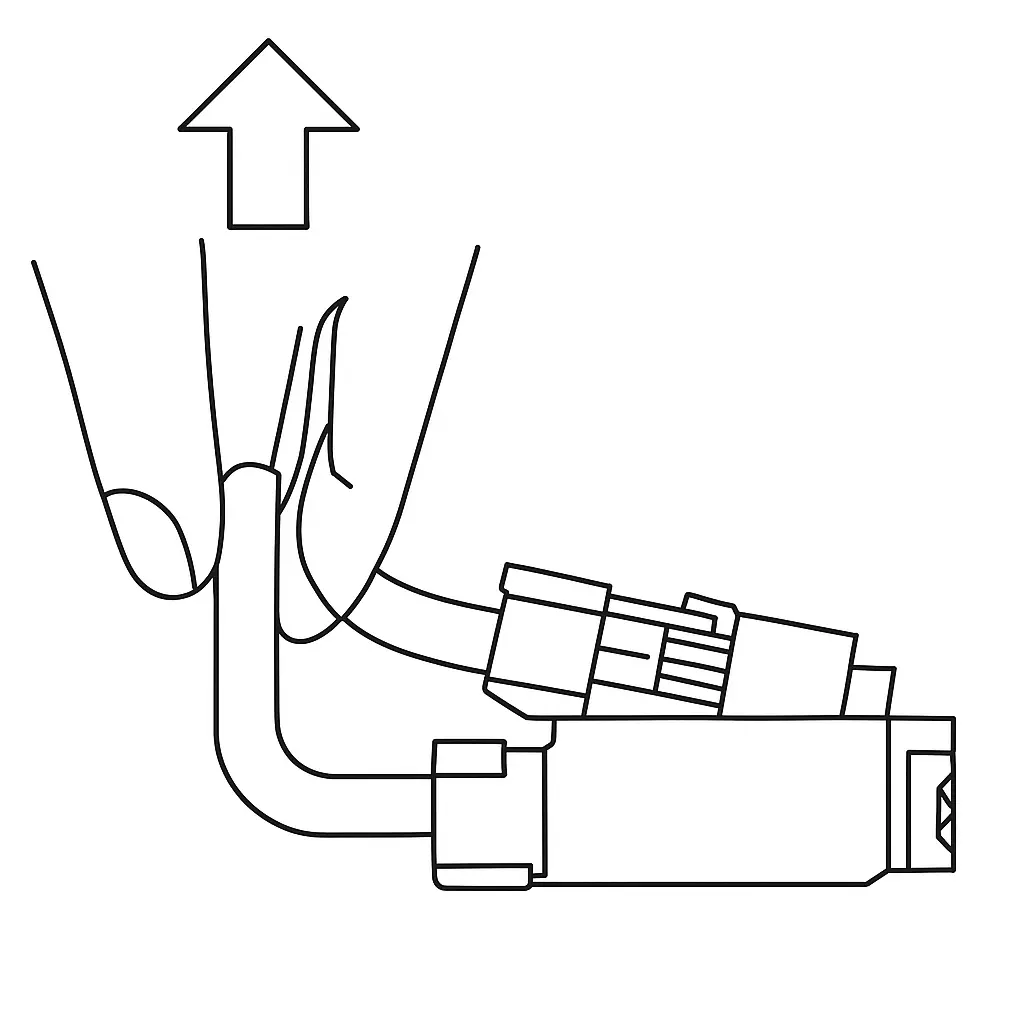

• Hold om bunden af stikket, og træk det lige ud vinkelret på printpladen for at afbryde hotend-køleblæseren.

Trin 4: Fjern hotend

Se denne vejledning til afmontering af hotend: Udskift H2S hotend

Trin 5: Fjern hotend-køleblæseren

• Skru de 2 skruer ud, der fastgør hotend-køleblæseren, og fjern den.

• Træk forsigtigt kablet ud af kabelkanalen.

Monter hotend-køleblæseren

Trin 1: Monter hotend-køleblæseren

• Før kablet på den nye hotend-køleblæser ind i kabelkanalen.

• Placer blæseren med labelsiden mod hotend, så skruehullerne flugter (se de røde og gule cirkler på billedet nedenfor).

• Fold blæserkablet ind i den dertil indrettede rille, før blæseren fastgøres.

• Spænd de to skruer for at fastgøre blæseren.

Trin 2: Monter hotend

Se denne vejledning til montering af hotend: Udskift H2S hotend

Trin 3: Tilslut stikket til TH-printet

• Placer stikkets åbning ud for soklen på TH-printet, ret den ind, tryk stikket ned, og tilslut blæserkablet;

• Sæt acetattapen på igen;

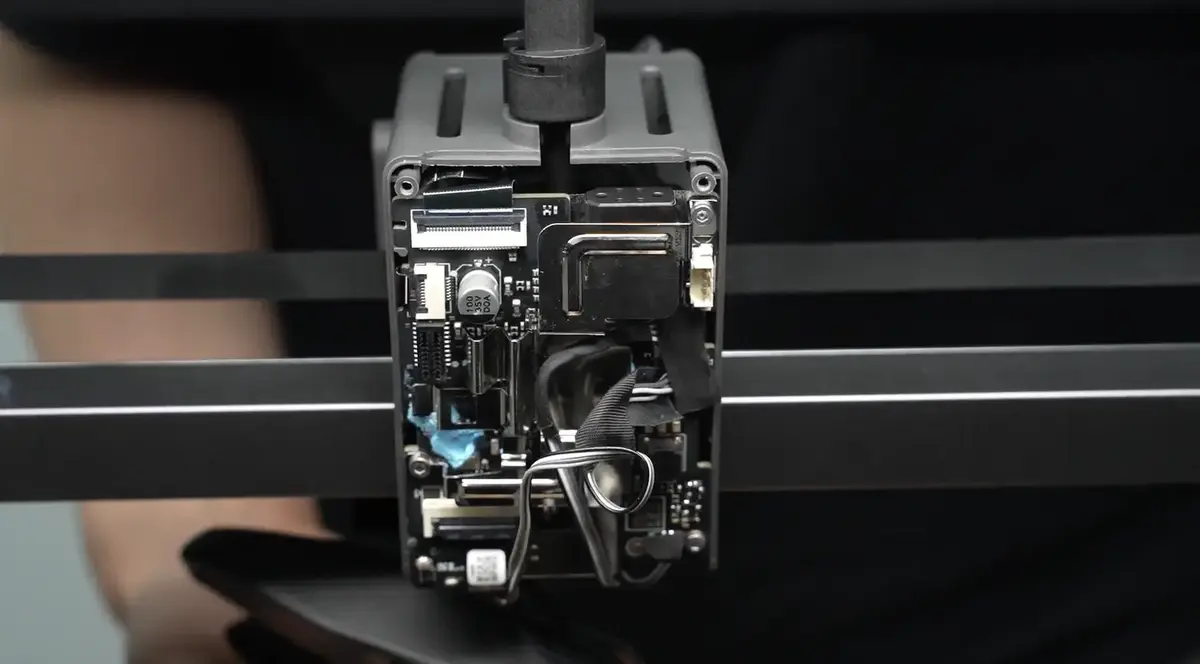

• Ret blæserens skruehuller ind på forhånd, arranger blæserkablet på TH-printet, og træk det opad, fold kablet for at forhindre, at det bliver klemt af blæserhuset eller toolheadets bagdæksel, hvilket kan forårsage blæserfejl.

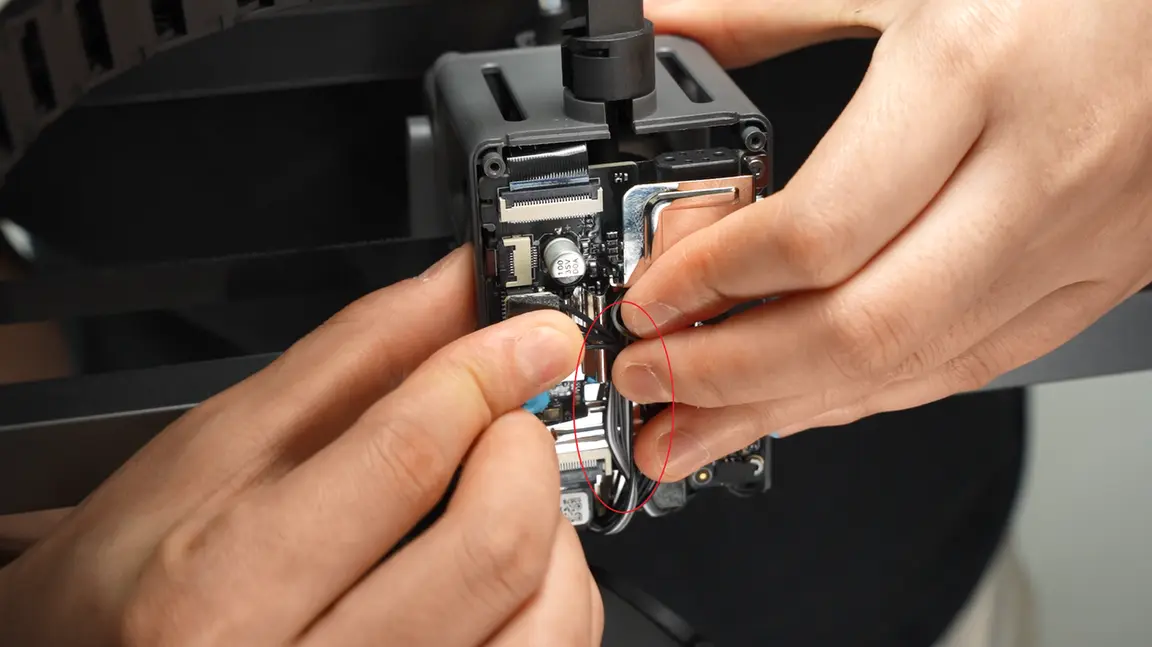

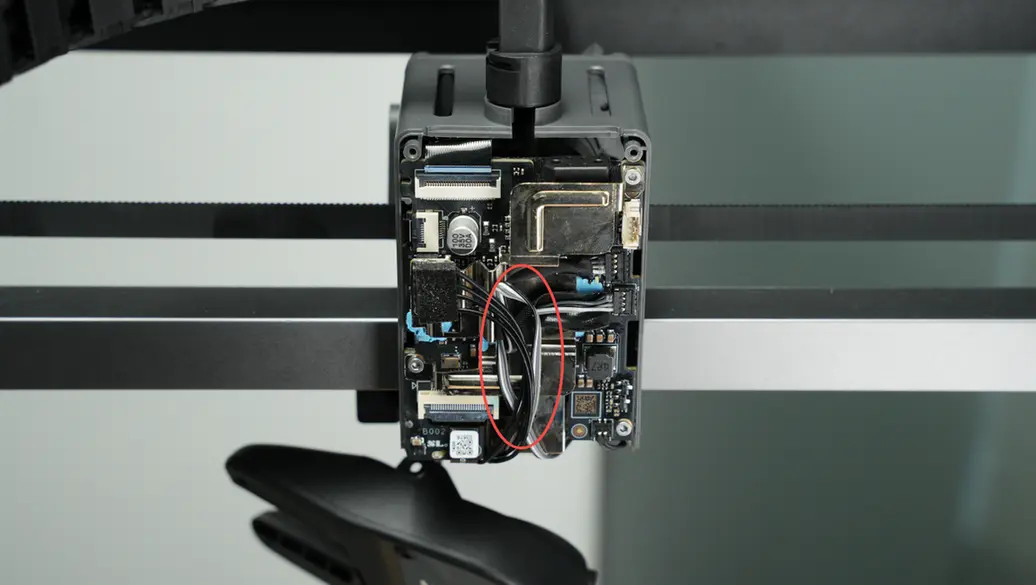

• Når kablerne er arrangeret, indsættes stikket til hotendets varmeelement-samling, og brug stikket og kablet fra varmeelement-samlingen til at holde dele-køleblæserens kabel på plads.

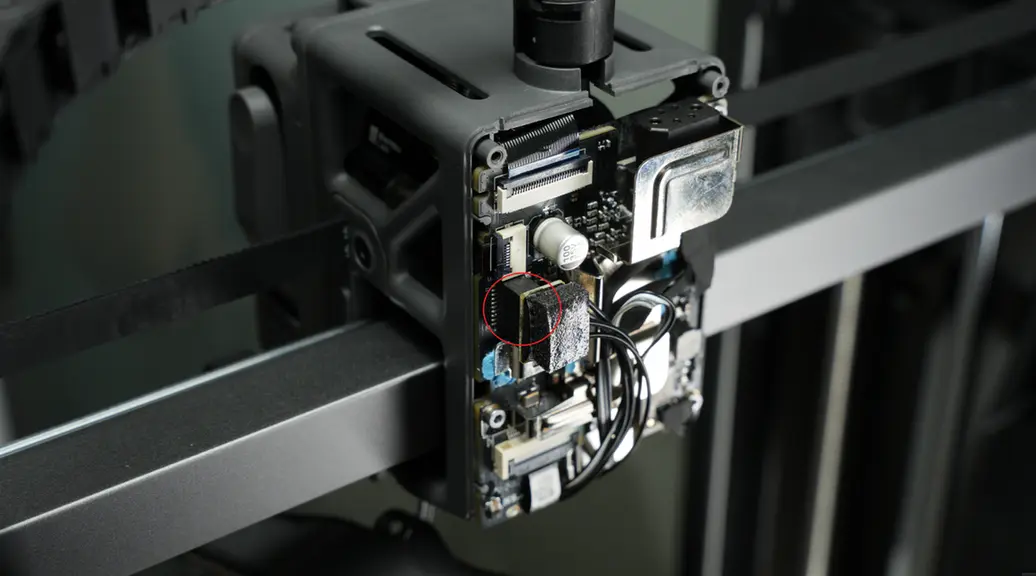

Når du indsætter hotendets varmeelement-samling, skal du sørge for at rette hullerne ind og ikke arrangere dem forkert.

Trin 4: Monter toolheadets bagdæksel

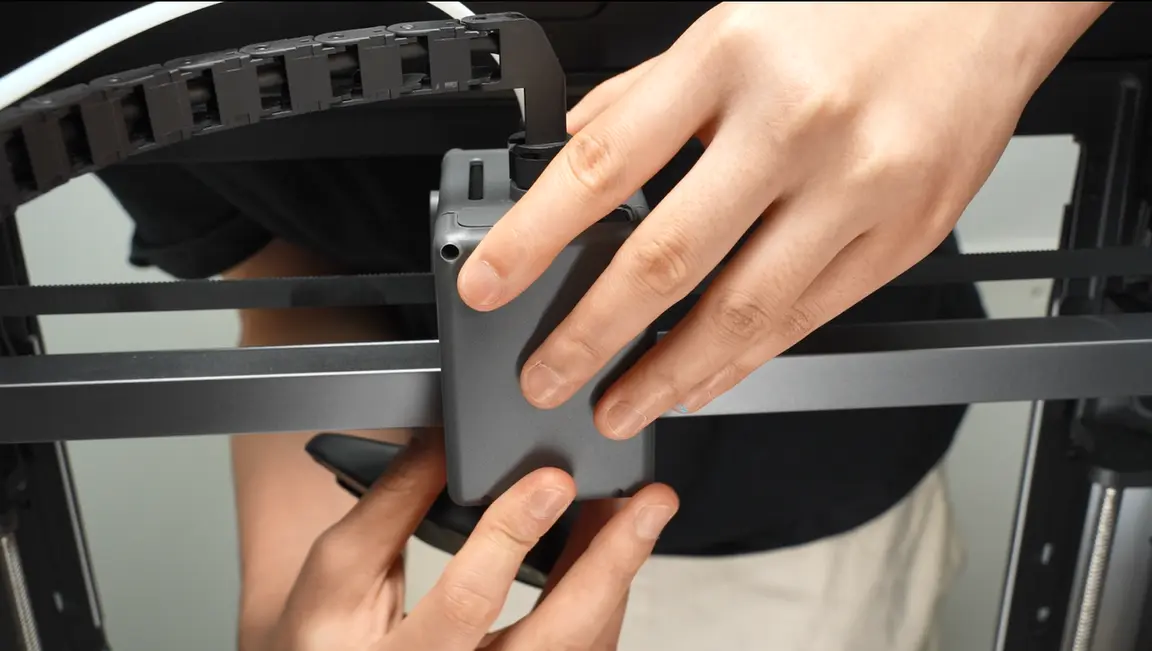

Monter toolheadets bagdæksel;

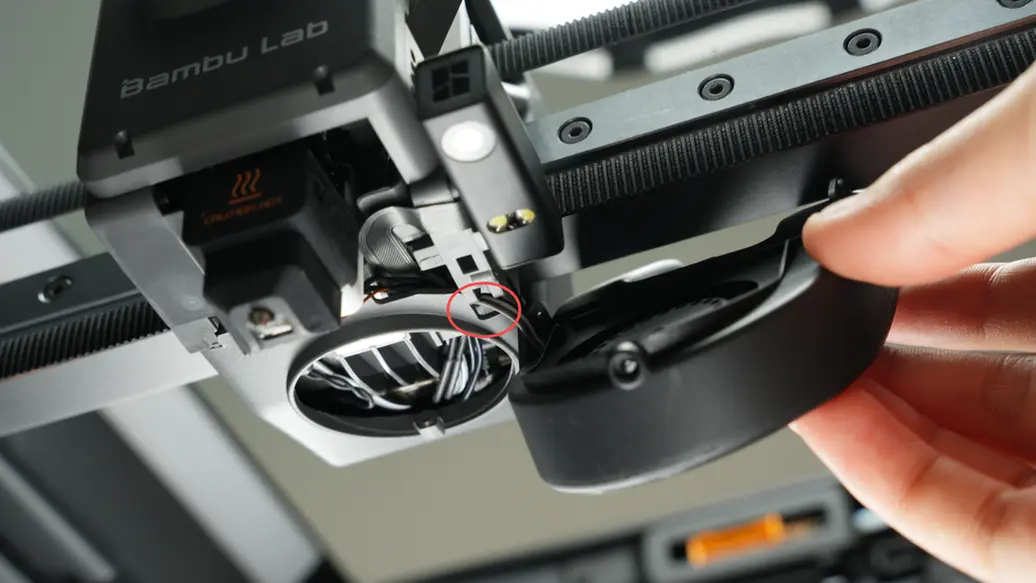

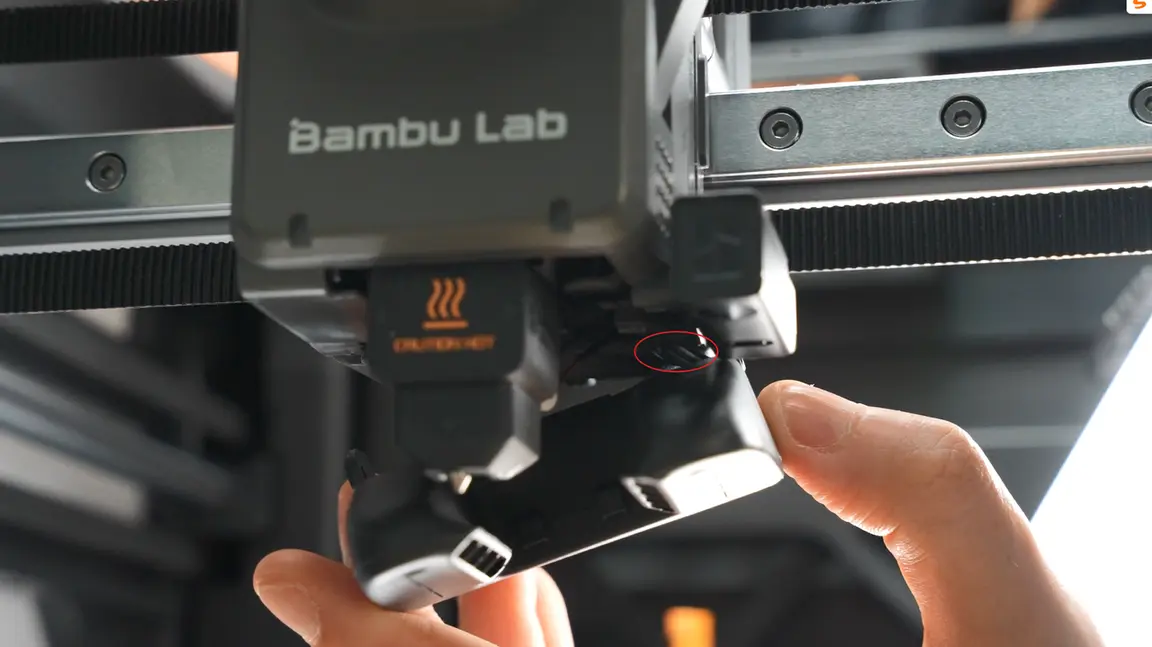

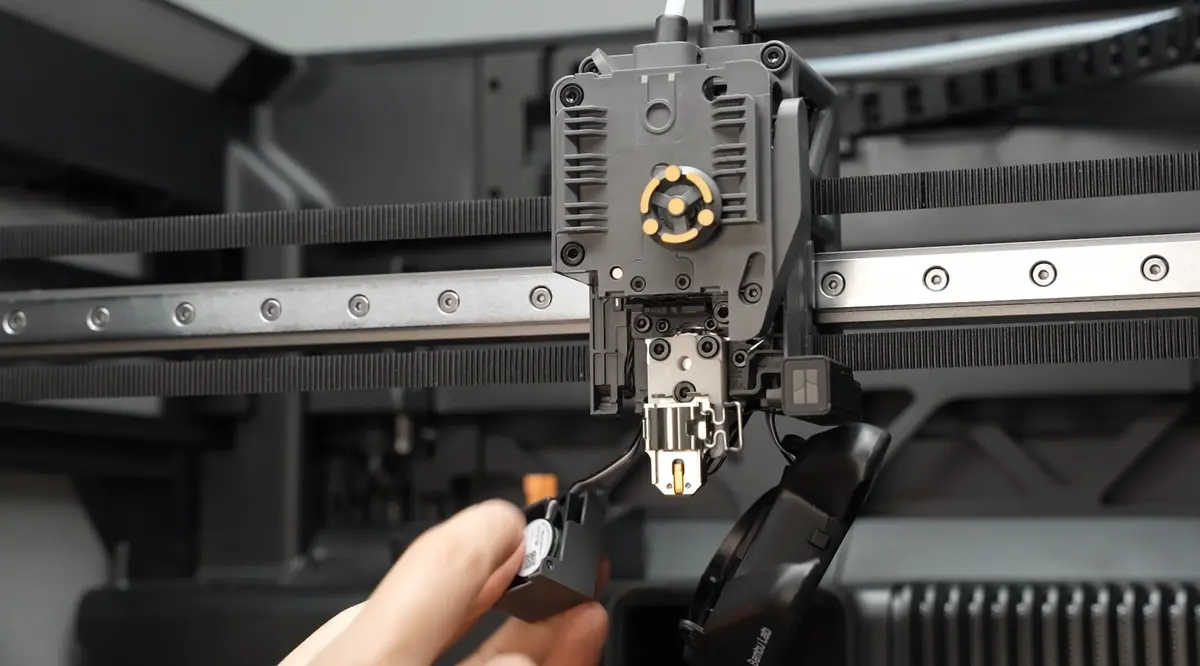

Sørg efter monteringen for, at dele-køleblæserens kabel sidder i den dertil indrettede notch, så det ikke klemmes af bagdækslets ramme.

Spænd de 2 fastgørelsesskruer til bagdækslet.

Trin 5: Monter dele-køleblæseren

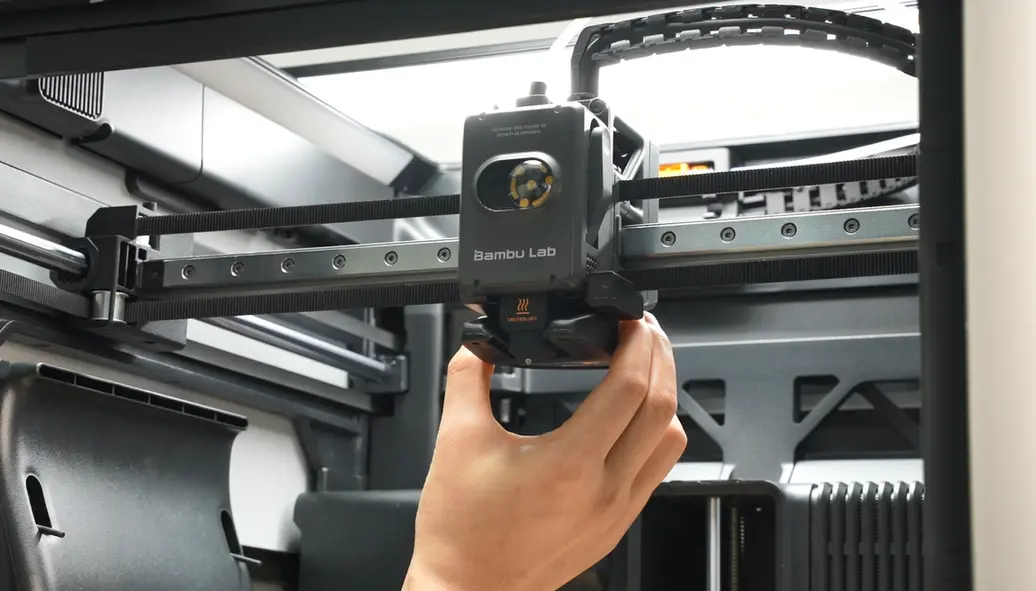

Ret skruehullerne ind, og monter dele-køleblæseren; når du indsætter blæseren, skal du passe på ikke at klemme blæserkablet.

Hvis kablet er for langt, gå tilbage til trin 1 i monteringsguiden og fold det overskydende kabel først.

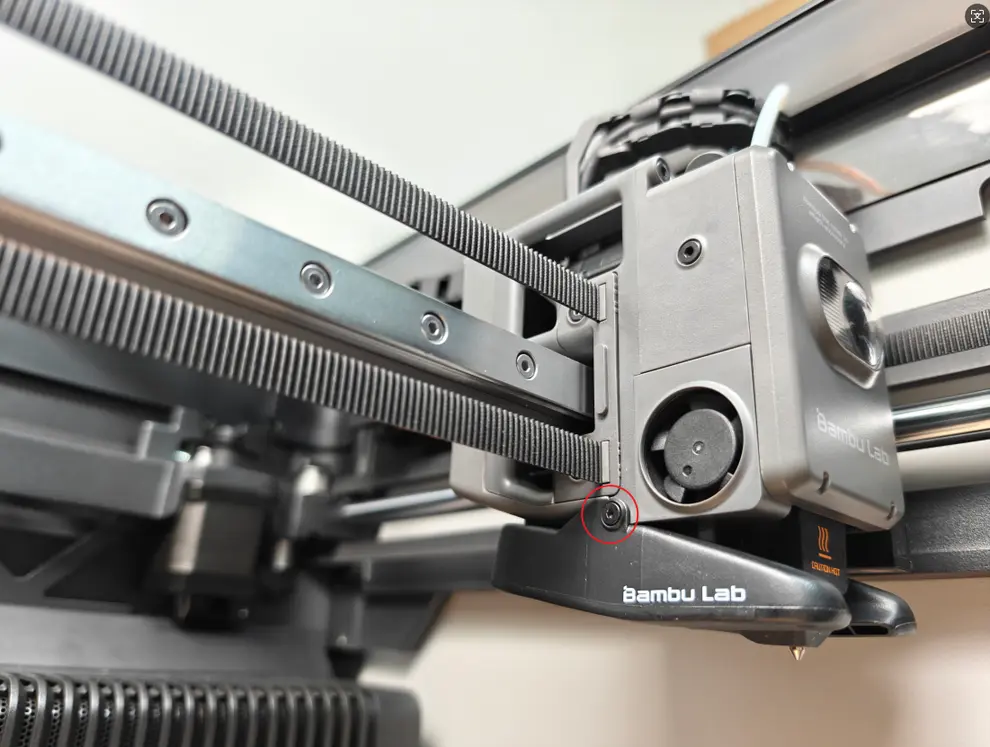

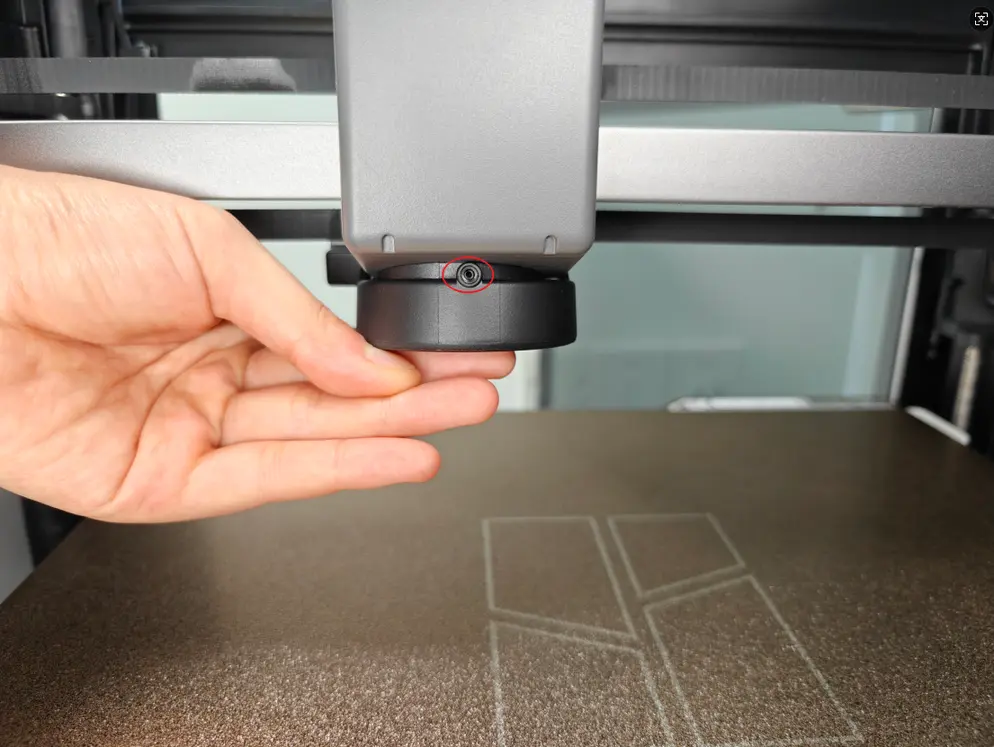

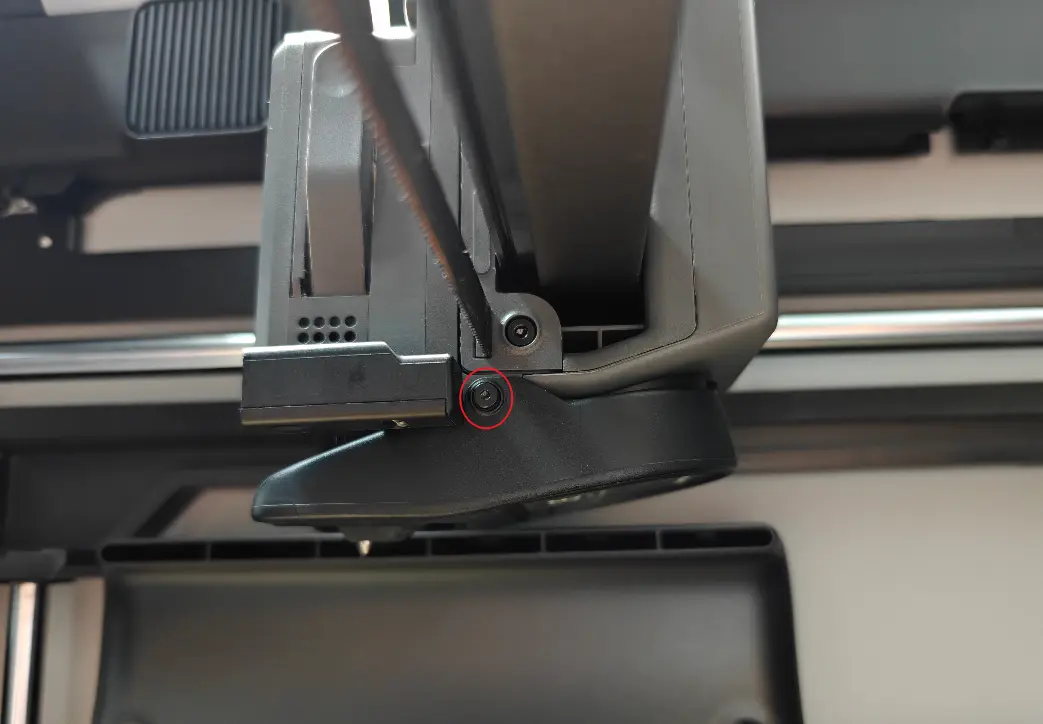

Spænd de tre skruer for at fastgøre køleblæseren.

Kontroller funktionen

Tænd printeren, og indstil hotend-temperaturen til 100°C. Efter et par sekunder bør hotend-køleblæseren begynde at dreje rundt, og monteringen er færdig.

Kalibrering efter arbejdet

Udfør en fuld kalibrering efter udskiftning af hotend-køleblæseren for at sikre optimal ydeevne af printeren.

Derudover anbefales det kraftigt at rengøre den teksturerede PEI-byggeplade før print, da pladen kan være blevet forurenet under udskiftningen. Se Bambu Lab fejlsøgningsguide til teksturerede PEI-plader.

Appendiks: Trin til justering af blæserorientering

1. Brug en H1.5 unbrakonøgle til at fjerne de to skruer på toppen af hotend-køleblæseren.

2. Skub forsigtigt blæseren ud fra indersiden af rammen. Når den er fjernet, drejes blæseren, så siden med labelen vender mod hotend.

3. Ret monteringshullerne ind, montér de to skruer igen, og sørg for, at blæseren sidder solidt fast.

⚠️ VIGTIGT

Hotend-køleblæseren er kun fastgjort med to skruer. Begge skruer sidder nær det hævede hjørne med en ret vinkel, som vist nedenfor:

Blæserens kabel sidder på den modsatte side af disse to skruer, som vist nedenfor:

Dobbelttjek efter monteringen, at blæserens orientering er korrekt.

Ved korrekt montering skal siden med labelen vende mod luftudtaget og lede luftstrømmen mod hotendets køleplade.
